На автомобилях, в зависимости от моделей и комплектаций, применяются коробки передач моделей 141, 142, 144, 152, 154, ZF-6S1000, ZF-9S1310, ZF-9S109 ф. «ZF» (Германия).
Коробка передач модели 141 — механическая, трехходовая, пятиступенчатая с синхронизаторами на второй, третьей, четвертой и пятой передачах.
Коробка передач моделей 142, 144 — механическая, пятиступенчатая, с синхронизаторами на второй, третьей, четвертой и пятой передачах, состоит из основного редуктора; моделей 152, 154 — механическая, десятиступенчатая, состоит из основного пятиступенчатого редуктора и двухступенчатого делителя, расположенного впереди основной коробки.
Коробка передач модели ZF-6S1000 — механическая, шестиступенчатая с синхронизаторами на первой, второй, третьей, четвертой, пятой, шестой передачах.
Коробка передач моделей ZF-9S109, ZF-9S1310 — механическая, девятиступенчатая, включает основной четырехступенчатый редуктор и планетарный демультипликатор, расположенный сзади основной коробки, имеет дополнительную пониженную передачу.

Регулирование привода: 1 — контргайка; 2 — винт установочный; 3 — болт; 4 — фланец регулировочный; 5 — болт стяжной; 6 — тяга; 7 — шток.
Передаточные числа передач
L — низшая передача в делителе; S — высшая передача в делителе; R — задний ход; С — пониженная передача
Регулирование дистанционного привода управления механизмом переключения передач в коробках передач моделей 142, 152 (с двигателями моделей 7403-260, 740.11-240, 740.13-260) проводите при нейтральном положении рычага переключения передач в следующем порядке:
— ослабьте стяжные болты 5 (см. рис. Регулирование привода) и, вывернув болты 3, обеспечьте зазор в соединении, навернув на один — два оборота регулировочный фланец 4 на тягу 6;
— ослабив контргайку 1, вверните установочный винт 2, застопорив этим перемещение штока 7;
— ослабив контргайку 1, вверните установочный винт 2 (см. рис. Установочный винт и контргайка). застопорив этим перемещение рычага переключения передач;

Установочный винт и контргайка: 1 — контргайка; 2 — винт установочный.
— вращая, переместите по резьбе регулировочный фланец 4 (см. рис. Регулирование привода) до контакта по всей поверхности с фланцем штока 7. Установите болты 3 и затяните стяжные болты 5;
— выверните установочный винт 2 на 21 мм и застопорите его контргайкой;
— выверните установочный винт 2 (см. рис. Установочный винт и контргайка) на 31 мм и застопорите его контргайкой.
Регулировку дистанционного (центрального) привода управления коробок передач моделей 152 (с двигателями моделей 740.30-260, 740.31-240) и 154 с возможностью использования коробки отбора мощности на верхнем люке и на картере маховика (см. рис. Привод (центральный) управления механизмом переключения передач коробки передач модели152 и Привод (центральный) управления механизмомпереключения передач коробки передач модели 154) производите при нейтральном положении рычага переключения передач в следующем порядке:
— отверните болты 9;
— ослабьте гайки 14, 15 и 16;
— зафиксируйте шток 4 в нейтральном положении, ввернув винт 5;
— зафиксируйте тягу 3 технологическим стержнем 6 в опоре рычага переключения передач 1;
— свинчивая регулировочный фланец 7 до соприкосновения по всей плоскости с фланцем штока 4 (для коробки передач мод. 154 обеспечьте размер С, равный 30±1 мм), соедините тягу 8 со штоком 4 болтами 9;
— регулировочный фланец 7 закрепите на тяге 8 болтами 10, затянув их моментом — 50…70 Нм (для коробки передач мод. 152), 75…95 Нм (для коробки передач мод. 154);
— для коробки передач мод. 154: вверните хвостовик 11 в тягу 3, установив его перпендикулярно наклонной плоскости рычага 12 и совместив ось конического пальца с осью отверстия в рычаге 12;
— вращая деталь М реактивной тяги 13, установите рычаг 1 и тягу 3 в вертикальную плоскость;
— затяните гайки 14, 15 и 16;
— вверните винт 5 на указанную длину (21±1 мм) и законтрите его гайкой;
— удалите технологический стержень 6.

Привод (центральный) управления механизмом переключения передач коробки передач модели 152:1 — опора рычага переключения передач; 2 — тяга задняя; 4 — тяга; 5 — тяга поперечная; 16 — фланец стяжной регулировочный; 23,25 — болты; 46 — гайка; Ф — шток; П — технологический стержень; И — винт.

Привод (центральный) управления механизмом переключения передач коробки передач модели 154:1- опора рычага переключения передач; 2 — рычаг, 3 — тяга; 4 — шток; 5 — винт; 6 — технологический стержень; 7 — фланец стяжной регулировочный; 8 — тягапромежуточная; 9 — болт, 10 — болт, 11 — хвостовик; 12 — рычаг; 13 — реактивная тяга; 14, 15, 16 — гайки
Проверьте установочный размер упора клапана включения делителя передач для коробки передач модели 152 (кроме коробки передач с двигателями моделей 740.30-260, 740.31-240 с боковым приводом), перемещая упор 4 штока клапана. После установки требуемой величины А=20,5±0.5 (см. рис. Привод сцепления) закрепите упор гайками, гайки застопорите отгибными шайбами.
Ход рычага делителя передач для коробок передач моделей 152, 154 проверяйте при наличии сжатого воздуха в пневмоприводе тормозов. Для замера:

Привод сцепления:1 — пылепредохранитель; 2 — крышка; 3 — ограничитель штока; 4 — упор (флажок) штока клапана.
— снимите крышку 1 (см. рис. Механизм делителя) смотрового люка механизма переключения делителя передач;
— нажмите до упора педаль сцепления;
— передвигая переключатель управления делителем передач из верхнего положения в нижнее или наоборот, замерьте ход рычага по центру отверстия. Нормальная величина хода — 16,5…19.0 мм.
Регулируйте ход рычага в следующем порядке:

Механизм делителя:1 — крышка смотрового люка; 2, 5 -винт установочный; 3,4- контргайка.
— ослабьте контргайки 3, 4 (см. рис. Механизм делителя) и выверните установочные винты 2, 5;
— установите переключатель на рукоятке рычага переключения передач в нижнее положение (Н);
— нажмите педаль сцепления до упора;
— вверните задний установочный винт 5 до контакта с рычагом, после этого доверните его еще на 0,25 оборота и застопорите контргайкой 4;
— установите переключатель в верхнее положение (В) и нажмите педаль сцепления до упора. Вверните передний установочный винт 2 так же, как был ввернут задний винт.
Регулирование дистанционного привода управления механизмом переключения передач в коробки передач модели ZF-9S1310 с двигателем Cummins (см. рис. Привод управления механизмом переключения передач коробки передач ZF-9S1310 с двигателем Cummins) проводите при нейтральном положении рычага переключения передач в следующем порядке:
— ослабьте гайки 9 и 10, отверните гайку 11;
— выньте палец хвостовика 5 из рычага 7;
— выверните хвостовик 5 из тяги 6;
— установите шток 4 в положение, соответствующее нейтральному положению Н1 третьей и четвертой передач (см. раздел «8. Эксплуатация автомобиля»), выдержав размер С=251 мм;
— установите рычаг 7 под углом 5° ± 3° к вертикали;
— установите рычаг 2 под углом 90° ± 1° к плоскости опоры (как показано на рисунке). Удерживая рычаг в этом положении, вверните хвостовик 5 в тягу 6, совместив ось конического пальца хвостовика в рычаге 7;
— затяните гайку 11 моментом 50…70 Нм и гайку 9 моментом 98…108 Нм, обеспечив угол 90° ± 2° между осью пальца Г и плоскостью М хвостовика;
— вращая деталь И реактивной тяги 8, установите рычаг 2 и тягу 6 в вертикальную плоскость;
— затяните гайки 10 моментом 40…50 Нм.

Привод управления механизмом переключения передач коробки передач модели ZF-9S1310 с двигателем Cummins: 1 — рукоятка рычага переключения передач; 2 — рычаг переключения передач; 3 — опора рычага переключения передач; 4 — шток; 5 -хвостовик; 6 — тяга; 7 — рычаг; 8 — тяга реактивная; 9, 10, 11 — гайка; И — деталь реактивной тяги; С — размер до торца штока 4 при нейтральном положении Н1

Привод управления механизмом переключения передач коробки передач модели ZF-9S1310 с двигателем Cummins:1 — рукоятка рычага переключения передач; 2 — рычаг переключения передач; 3 — опора рычага переключения передач; 4 — шток; 5 -хвостовик; 6 — тяга; 7 — рычаг; 8 — тяга реактивная; 9, 10, 11 — гайка; И — деталь реактивной тяги; А — размер до торца штока 4 при нейтральном положении Н1
Регулирование дистанционного (бокового) привода управления механизмом переключения передач в коробках передач моделей 144, 152, 154 и ZF-9S109, ZF-9S1310 (см. рис. Привод управления механизмом переключения передач коробок передач моделей 144, 152, 154 и Привод управления механизмомпереключения передач коробок передач моделей ZF-9S109, ZF-9S1310 с двигателем КАМАЗ) производите при нейтральном положении рычага переключения передач в следующем порядке:
— ослабьте гайку 11;
— отверните полностью гайку 9;
— выньте хвостовик 8 из конического отверстия рычага 5, освободив тягу 3;
— зафиксируйте тягу 3 технологическим стержнем 4 в опоре 2;
— установите рычаг 5 под углом 17±2,5° (для модели 144), под углом 14±2,5° (для моделей 152, 154), под углом 16±3° (для моделей ZF-9S109, ZF-9S1310) к вертикали;
— вращая хвостовик 8, совместите ось конического пальца с отверстием рычага 5, затяните гайку 9 моментом 40…50 Нм;
— удерживая ключом хвостовик 8 от разворота, затяните гайку 11 моментом 98…147 Нм;
— удалите технологический стержень;
— ослабьте гайки 10;
— изменением длины тяги 7 обеспечьте положение рычага 1 и тяги 3 в вертикальной плоскости. Откло нение рычага 1 и тяги 3 от вертикали не более 2 мм;
— затяните гайки 10 моментом 40…50 Нм.

Привод управления механизмом переключения передач коробок передач моделей 144, 152. 154: 1 — рычаг переключения передач; 2 — опора рычага переключения передач; 3 — тяга; 4 — стержень; 5 — рычаг; 6 — кронштейн реактивной тяги; 7 — тяга реактивная; 8 — хвостовик; 9, 10, 11- гайка.

Привод управления механизмом переключения передач коробок передач моделей ZF-9S109, ZF-9S1310 с двигателем КАМАЗ: 1 — рычаг переключения передач; 2 — опора рычага переключения передач; 3 — тяга; 4 — стержень; 5 — рычаг; 7 — тяга реактивная; 9 — хвостовик; 10, 14, 15 — гайка
Регулировку положения болта 12 на педали сцепления производите при необходимости для коробок передач моделей 152 (с боковым приводом), 154 (см. рис. Регулирование болта на педали сцепления коробки передач модели 154):
— вверните болт 12, отвернув предварительно его контргайку;
— нажмите до упора в ограничитель педаль сцепления;
— выверните болт 12 до соприкосновения его сферической части с плоскостью головки штока клапана включения делителя 11;
— дополнительно выверните болт 12 ориентировочно на 4-4,5 оборота, обеспечив утапливание головки на 5-6 мм при нажатой до упора педали сцепления;
— заверните контргайку болта 12.

Регулирование болта на педали сцепления коробки передач модели 154: 8 — панель передка; 11 — клапан включения делителя; 12 — болт регулировочный; 13 — педаль сцепления; I — к крану блокировки межосевого дифференциала.
ПРОВЕРКА УРОВНЯ МАСЛА
Уровень масла в картере коробок передач моделей 141,142,144,152,154 проверяйте указателем, вмонтированным в пробку 2 заливного отверстия (см. рис. Пробки слива масла в картере коробки модели 141 и Пробки слива масла в картерах коробок моделей 142.144. 152. 154) маслозаливной горловины. Нормальный уровень должен доходить до верхней метки на указателе. При проверке уровня пробку не вворачивайте, а только вставьте ее в отверстие до упора в резьбу.
Для коробок передач моделей ZF-9S109, ZF-9S1310, ZF-6S1000 уровень масла должен доходить до нижней кромки заливных (контрольных) отверстий (см. рис. Пробки сливамасла в картере коробок моделей ZF-9S109. ZF-9S1310 и Пробка слива маслав картере коробкимодели ZF-6S1000).

Пробки слива масла в картере коробки передач модели 141: 1 — пробка сливного отверстия; 2 — пробка заливного отверстия; 3 — пробка контрольного отверстия

Пробки слива масла в картерах коробок моделей 142, 144, 152, 154:1,3,4- пробка сливного отверстия; 2 — пробка заливного (контрольного) отверстия

Пробки слива масла в картере моделей ZF-9S109, ZF-9S1310:1,2 — пробка сливного отверстия; 3 — пробка заливного (контрольного) отверстия
Сливайте масло из картера, когда оно еще теплое от нагрева при работе;
— для коробок моделей 141, 142, 144, 152, 154 — вывернув пробки 1, 3, 4 на коробке с делителем (1 и 4 — без делителя);
— для коробок моделей ZF-6S1000, ZF- 9S109, ZF-9S1310 — вывернув пробки одного из заливных отверстий 3 и пробки 1, 2.
Очистите магнитные пробки от грязи, и после слива отработавшего масла установите их на место.

Пробка слива масла в картере коробки модели ZF-6S1000: 3 — пробка заливного (контрольного) отверстия; 1,2 — пробка сливного отверстия
Затруднено включение передач в коробке
Неполное выключение сцепления (сцепление «ведет»)
Отрегулируйте привод сцепления
Самовыключение передач в делителе
Нарушена регулировка хода рычага делителя
Отрегулируйте ход рычага
Не включаются передачи коробки передач или происходит самовыключение передач при движении автомобиля
Нарушена регулировка дистанционного привода или ослабло крепление рычагов тяг привода
Отрегулируйте привод или подтяните крепления рычагов
Не включаются передачи в делителе
Нарушена регулировка установочного размера упора клапана включения делителя передач (для коробки передач модели 152)
Отрегулируйте положение упора клапана включения делителя передач (А=20,5±0,5)
Нарушено положение регулировочного болта на педали сцепления (для коробок передач моделей 152 (с боковым приводом), 154)
Отрегулируйте положение регулировочного болта
Ман Тга стрелка спидометра проваливается на ходу.
Датчик скорости КамАЗ – Где находится и схема подключения
Датчик скорости: в основе безопасности и комфорта современного автомобиля
В последние десятилетия механические автомобильные спидометры вытесняются электронными системами измерения скорости, в которых важную роль играют датчики скорости. Все о современных датчиках скорости, их типах, устройстве и работе, а также об их верном выборе и замене — читайте в данной статье.
возникает электрическое напряжение. В основе ДСА лежит микросхема Холла, в которую уже интегрирована пластина (обычно из пермаллоя) и усилительная схема. В датчиках микросхема и магнит остаются неподвижными, а изменение магнитного поля осуществляется за счет вращающейся «шторки» — кольца с прорезями. Кольцо соединено с приводным тросом или валом, от которого получает вращение. Выходной сигнал от ДСА поступает на спидометр или контроллер через стандартный разъем, через него же подается питание на микросхему Холла. Бесконтактные датчики на основе эффекта Холла Схема работы бесконтактного датчика скорости Бесконтактный ДСА основан на том же эффекте, однако в нем нет подвижных частей — вместо этого на валу агрегата (КПП, редуктора моста) располагается ротор или импульсный диск с намагниченными участками. Между чувствительной частью датчика (с микросхемой Холла) и ротором предусмотрен небольшой зазор, при вращении ротора в микросхеме образуется имВсе статьи
Представленные данные о запчастях на этой странице несут исключительно информационный характер. Источник
ПРО КПП КАМАЗ. СХЕМА, ДВОЙНОЙ ВЫЖИМ И ПЕРЕГАЗОВКА.
Схема датчика скорости Камаза
Тормозная система КамАЗ продумана до мельчайших нюансов, так как от нее зависит техническое состояние транспортного средства, возможность безопасной езды. Установленный датчик скорости КамАЗ является важным устройством, так как он позволяет следить за техническими показателями машины.
Где находится датчик скорости
В большинстве случаев датчики располагаются на КПП и при этом специальным приводом подключены к спидометру, данные которого считывают для определения скорости и километража.

Таким образом, находить функциональные агрегаты желательно с учетом схемы конкретной модели КамАЗа и специфики технической системы. Устройства обладают различными конструкциями, так как отмечается влияние местоположения агрегата.
Контактные датчики признаны менее надежными из-за взаимодействия запчастей, постоянных вращений. Однако такие устройства используются часто, так как устанавливаются взамен привода механического спидометра и позволяют модернизировать тормозные системы. Контактные модели отличаются оптимальной надежностью.
Иногда на КамАЗе датчики скорости могут быть установлены без прямого контакта с вращающимся валом. Для измерения скорости часто используют задающий диск или ротор, так как это устройство является вспомогательным. Бесконтактные модели становятся востребованными, вследствие чего они часто устанавливаются на современные модели КамАЗа.
Популярностью также пользуется датчик скорости КамАЗ zf, так как создан по современным стандартам. В комплектацию входит современная раздаточная коробка, повышающая надежность. Исправный агрегат позволяет узнавать точные технические характеристики транспортного средства. В последние несколько лет такие устройства успешно используются на отечественных автомобилях, среди которых числится КамАЗ. Автомобилисты остаются довольными, ведь при правильном регулярном обслуживании отмечаются дополнительные преимущества, а точнее – экономичный расход топлива и минимальное количество выделяемых веществ в воздух.
В последнее время также предлагают КамАЗ с двигателем Евро 3 и надежным датчиком скорости. Такая модификация отличается специфическим техническим исполнением, поэтому целесообразно обращаться к профессионалам, которые знают, где могут находиться все устройства и как лучше проводить ремонтные мероприятия. При изучении отзывов автомобилистов можно понять, что КамАЗ Евро – это подтверждение модернизации машины, которая перестает быть народной и начинает соответствовать европейским стандартам.
Факт! Любые датчики работают только на физических принципах. В контактных устройствах обычно используют эффект Холла и магниторезистивный эффект (МРЭ), оптроны. Бесконтактные датчики чаще всего работают именно на эффекте Холла и значительно реже на МРЭ.
Принцип работы датчика скорости
Большинство датчиков работают на эффекте Холла. Для определения скорости и километража используются частотные импульсы, которые подаются с определенным интервалом. Импульсы возникают при вращении колес, поэтому механика высчитывает данные и они отображаются на приборах транспорта. Обычно на каждый километр выдается до 6 тысяч сигналов. Самым совершенным считается датчик скорости КамАЗ евро, так как он создан на основе современных стандартов и европейского опыта в автомобильной сфере, отличается информативностью, точностью.

Контактные датчики
Основой таких устройств является соответствующая микросхема со специальной пластинкой и усилительной схемой. Микросхема и магнит не двигаются. Для изменения магнитного поля и считывания импульсов вращаются кольца со специальными прорезями. Наличие небольших разъемов позволяет считывать показатели для отображения на приборах. По такому принципу сделан датчик скорости КамАЗ 5320 старого образца.
Однако на отечественных моделях, в том числе 4308, 53504 (название появилось у некоторых модификациях после рестайлинга 44108) техническая система усовершенствована. Так же можете прочитать про Развести колодки на Камазе – Правильная установка колодок.
Бесконтактные датчики
Устройство работает на эффекте Холла, но конструкция отличается. На валу агрегата (КПП или редуктора моста) находится ротор или импульсный диск с участками, являющимися намагниченными. Между микросхемой Холла и ротором предусмотрен зазор, но при этом импульсные сигналы успешно считаются через стандартные разъемы. Такая схема скорости датчика КамАЗ считается надежной, так как запчасти меньше взаимодействуют друг с другом и предотвращается нежелательное механическое влияние.
Возможные неисправности датчика скорости
У КамАЗ 55102, 65115 часто появляются неисправности устройств, ведь такие модели выпускаются длительное время и на отечественном рынке встречаются многочисленные поддержанные образцы. Неисправности проявляются проблемами с холостыми оборотами (машина может глохнуть), коррозионными изменениями контактов.
Обязательно проводится замена КПП и датчика скорости КамАЗ, ведь в противном случае могут проявиться следующие проблемы:
- отсутствие информации о километраже и скорости из-за неработоспособных приборов;
- нарушение работы мотора (нарушение хода при холостых оборотах, чрезмерное потребление топлива, потеря мощности);
- серьезные проблемы с системами безопасности.
Обратите внимание! Обязательно используют датчик, который стоял раннее или рекомендованный автопроизводителем. При неправильно подобранном агрегате не удастся провести его установку, переключение между скоростями будет происходить неправильно или технические данные будут неправильно считываться.
Функции спидометра
Датчик, прежде всего, связан со спидометром. По этой причине нужно не только знать, где находится датчик скорости КамАЗа, внимательно следить за исправностью, но и учитывать функциональность:
- измерение и отображение скорости;
- отображение информации о пройденном расстоянии;
- информирование о текущем времени;
- сигнализация о превышении допустимой скорости;
- измерение количества импульсов для правильного считывания характеристик.
Датчики скорости на автомобилях КамАЗ 43118 и других моделях должны быть работоспособными для безопасной езды, как в городе, так и на трассах.
Схема расположения датчиков коробки передач zf
Чем ближе вы знакомы с коробкой передач Ecosplit, тем экономичнее вы сможете ее эксплуатировать. В этой инструкции вы получите ряд указаний, чтобы вы в полном объеме могли использовать технические преимущества коробки передач ZF. И поэтому мы просим водителя тщательно прочесть эту инструкцию и специальные указания перед первой поездкой.
Для гарантии безопасности при эксплуатации соблюдайте, пожалуйста, предписания по обслуживанию. Для выполнения работ по техобслуживанию коробки передач и при возможных проблемах, связанных с ней, обращайтесь на сервисную станцию.
В данной инструкции используются следующие указания:
Служит указанием к специальным производственным процессам, методам, информации, применению вспомогательных средств.
Применяется, если технически неправильный принцип работы может привести к повреждению продукта.
Применяется, если небрежность может нанести ущерб человеку или привести к угрозе для жизни.
Несоблюдение указаний по безопасности может привести к неправильному обслуживанию, повреждению или поломке коробки передач. Последствия этого — ущерб человеку или угроза для жизни пользователей или других лиц.
ОПАСНО ДЛЯ ОКРУЖАЮЩЕЙ СРЕДЫ!
Не допускается попадание смазочных материалов и средств очистки в землю, грунтовые воды или в канализацию.
• Запрашивайте у властей, в чьей компетенции защита окружающей среды, технические паспорта по безопасности соответствующих продуктов и соблюдайте их правила.
• Старое масло принимать в достаточно больших емкостях
• Избавляться от старого масла, загрязненных фильтров, смазочных материалов, а также средств очистки следует в соответствии с предписаниями постановления о защите окружающей среды.
• При обращении со смазочными материалами соблюдайте предписания завода-изготовителя.

Рис. 68. Схема присоединения пневматического управления для делителяи демультипликатора:
1 — бачок сцепления; 2 — педаль сцепления; 3 — рычаг переключения передач; 4 — датчик заднего хода; 5 — клапан включения демультипликатора; 6 — датчик нейтрали; 7 — датчик включения низшего диапазона демультипликатора; 8 — цилиндр переключения демультипликатора; 9 — датчик первой передачи; 10 — воздухораспределитель делителя; 11 — датчик включения низшего диапазона делителя; 12 — датчик включения высшей передачи; 13 — к рабочему цилиндру сцепления; 14 — клапан включения делителя; 15 — главный цилиндр сцепления.
Техническая характеристика коробки передач 16S151
Механическая шестнадцатиступенчатая, состоящая из основного четырехступенчатого редуктора, переднего двухступенчатого делителя передач и демультипликатора
Макс. входной крутящий момент. Н-м
Передаточные числа (в скобках для коробок передач с высшей прямой передачей)
Роликовые игольчатые с сепараторами без колец
Инерционного типа, муфтовые со стальными фрикционными кольцами, покрытыми молибденом
С косыми зубьями, постоянного зацепления
Бесконтактный, индуктор 6 выступов
Все детали смазываются разбрызгиванием, подшипники шестерен коробки передач, делителя и демультипликатора имеют, кроме того, дополнительную подпитку от масляного насоса
Сзади от торца промежуточного вала основного редуктора
Управление коробкой передач
Механическое, с дистанционным приводом для основного редуктора (возможен вариант с сервоусилителем), пневматическое преселекторное для делителя, пневматическое для демультипликатора
Усилие на рычаге переключения передач,Н(кгс), не более
Коробка передач состоит из следующих основных узлов: основного четырехступенчатого редуктора, переднего двухступенчатого делителя передач и демультипликатора. Все передачи переднего хода в основном редукторе включаются синхронизаторами, задняя передача — зубчатой муфтой. Демультипликатор — планетарный, автоматически переключается с помощью пневматического клапана муфтовым синхронизатором при перемещении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот.
Делитель передач- механический, состоит из одной пары цилиндрических шестерен и синхронизатора. Управление делителем пневматическое.
Включение передач производится механически, через двойное Н-включение. Оно делится на 5 находящихся рядом друг с другом дорожек. На дорожках 3-4 или 5-6 находится нейтральное положение рычага.

Рис. 69. Схема включения передач.
а — низший диапазон демультипликатора:b — высший диапазон демультипликатора.
Пружинные фиксаторы постоянно прижимают рычаг к нейтральному положению. Пневматическое переключение демультипликатора происходит автоматически при перемещении рычага в нейтрали от положения 3-4 передач к 5-6 и наоборот.
Предварительный выбор передачи в делителе производится перемещением переключателя пневматического крана, установленного в рукоятке рычага переключения передач, в положение В или Н Передача в делителе переключается после нажатия на педаль сцепления. Смотря по условиям использования транспортного средства, можно на любой передаче пользоваться делителем.
Сервоусилитель состоит из управляющего блока и двухпозиционного цилиндра. Включение передач в коробке лередач производится как было описано выше, только с пневматическом усилением.
Преимущество: снижение усилия переключения передач.
Длительное включение передач с высокой ручной силой способствует повышенному износу синхронизаторов.
Коробка передач в зависимости от модели автомобиля может быть укомплектована коробкой отбора мощности.

ЭКСПЛУАТАЦИЯ КОРОБКИ ПЕРЕДАЧ
При соблюдении следующих указаний по эксплуатации гарантируется экономия топлива и бесперебойный режим движения:
• Ездить следует в среднем диапазоне числа оборотов двигателя (рис.71)
• Использовать наиболее высокую передачу

Рис. 71. Средний диапазон числа оборотов двигателя
Завести двигатель и тронуться
• Поставить на стояночный тормоз (препятствует самопроизвольному движению автомобиля)
• Включить нейтраль в коробке передач
• Включить передачу (предпочтительно первую, чтобы беречь сцепление)
• Снять со стояночного тормоза и плавно выжать сцепление
Включение передач при не полностью выключенном сцеплении приводит к ускоренному износу синхронизаторов коробки передач.
• Если вы оставляете свой автомобиль с заведенным двигателем, необходимо поставить его на стояночный тормоз. Это препятствует самопроизвольному движению автомобиля.
• Запрещается заводить двигатель при поднятой кабине
Коробки передач Ecosplit — ZF синхронизированы. Синхронизатор делает смену передач быстрой, безопасной и бесшумной:
• Без двойного нажатия на сцепление при переключении передач на более высокие.
• Без промежуточной подачи газа и двойного выжима сцепления при переключении с высших передач на низшие.

Рис. 72. Схема переключений коробки передач
В схеме (рис. 69) включения передач Н на дорожках включения 3-4 передач (пониженная передача демультипликатора) и 5-6 (прямая передача демультипликатора) находится нейтральное положение (состояние холостого хода).
Для выбора дорожек 1-2 или 7-8 передач надо перевести рычаг в соответствующее положение преодолев усилие пружины и при включении удерживать его в этом положении. Переход из положения пониженной передачи демультипликатора в положение прямой передачи демультипликатора и обратно разделен более мощным пружинным фиксатором.
Включение задней передачи блокируется дополнительным фиксатором и требует повышенного усилия.
• Рычаг переключения вести плавно, без больших усилий и с разжатой рукой как показано на рис. 73.
• При включении передачи следует удержать рычаг от давления, пока синхронизатор выполняет процесс переключения.
• Смена дорожек 3-4 передач в 5-6 передаче или наоборот производится коротким полчком ладони рычага и плавным его продвижением в желаемую передачу.
• Переключение производите плавно, чтобы сделать усилия минимальными. Это особенно важно при еще холодном трансмиссионном масле.
• Если рабочая температура коробки передач еще не достигла нормы, то переключение требует повышенного усилия.

Рис. 73. Переключение передач
Правильно переключайте передачи:
1-2-3-4 — низшие передачи (низший диапазон демультипликатора);
5-6-7-8 — высшие передачи (высший диапазон демультипликатора).
При замедлении переключать передачи только последовательно: 8-7-6-5-4-3-2-1.
При движении всегда держите передачу включенной.
— переключаться с высшего диапазона демультипликатора при скорости более 30 км/ч;
— двигаться накатом и на спуске при нейтральном положении рычага переключения передач.
• Передачу заднего хода включать при стоящем автомобиле и при холостых оборотах двигателя.
• Во избежание повреждения коробки передач и двигателя включайте сначала близстоящую низшую передачу, если при торможении обороты двигателя достигли минимума на этой передаче.
Включение коробки отбора мощности
Коробку отбора мощности включать и выключать только на стоящем автомобиле.
При долговременной стоянке автомобиля (например, стоянка на ночь) коробка отбора мощности должна быть выключена.
• Переключить коробку передач в низшее положение демультипликатора (1-4 передачи)
• Поставить на стояночный тормоз.
• Для дополнительной безопасности включить передачу:
Если автомобиль стоит в гору — передачу переднего хода:
с горы — передачу заднего хода.
Буксировка (с целью пуска двигателя):
Завести двигатель путем буксировки при прямой передаче демультипликатора (5-8 передачи).
Буксировка (неисправного автомобиля):
Буксировка возможна только при следующих условиях:
— нейтральное положение коробки передач при прямой передаче демультипликатора (дорожка 5-6 или 7-8 передач);
— расстояние буксирования не более 100 км;
— максимально допустимая скорость не более 20 км/ч.
Если одно из названных условий не будет выполнено, карданный вал должен быть отсоединен от заднего моста.
При подозрении на повреждение коробки передач карданный вал должен быть отсоединен от заднего моста.
Неполадки при смене положений демультипликатора (например, дорожек 3-4 передач в 5-6 передачу или наоборот) могут иметь следующие причины:
• повреждение в пневматической системе.
• Включающий клапан или включающий цилиндр демультипликатора с дефектами (конденсат или загрязнения).
• Продолжение движения возможно лишь тогда, когда включен низший диапазон демультипликатора (1-4 передачи).
• Если прямая передача демультипликатора остается включенной, то можно буксировать автомобиль.
Эксплуатация автомобиля при низкой температуре:
Коробка передач заполняется маслом согласно химмотологической карте. Коробка передач может работать при внешней температуре до -30°С. Необходимо учитывать следующие пункты:
• при внешней температуре до -20°С после запуска двигателя необходим период для прогрева коробки передач. Прогрев трансмиссионного масла должен проводится с частичной (неполной) нагрузкой при низком числе оборотов.
• при внешней температуре до -30°С перед запуском двигателя необходимо прогреть коробку передач теплым воздухом. Также надо обратить внимание на то, что температура в коробке передач не должна превышать150°С.
Не допускается прогревать коробку открытым пламенем!
Использование автомобиля при продолжительной температуре между 0 и -60°С.
Коробка передач должна снабжаться маслами, соответствующими техническим требованиям и списку масел рекомендованных фирмой ZF.
Стоянка автомобиля при низкой температуре.
При внешней температуре ниже 0°С следует учитывать, что в коробке передач включен низший диапазон демультипликатора (рычаг переключения в положении 1 передачи или в нейтральном положении дорожки 3-4).
Регулярное обслуживание повышает надежность в работе коробки передач. Особенно важно соблюдение интервалов между техосмотрами.
Для заполнения коробки передач допускаются только те масла, которые соответствуют списку смазок фирмы ZF.
Количество заполняемого масла
Необходимое количество масла показано на фирменной табличке, прикрепленной к коробке передач.
— При первом заполнении, л 11
_ Количество заполняющего масла при нормальной установке (наклон 0 — 3°). _
При использовании на строительных площадках, в тяжелых и тропических условиях
45000 км или при длине пробега 1000 рабочих часов, минимум один раз в год

Рис. 74. Слив старого масла
Не допускать попадания масла в землю, воду или канализацию. Не допускать утечки масла из соответствующей емкости.
Смену масла производить после поездки, пока оно находится в горячем состоянии. ОПАСНО
Прикосновение как к коробке передач, так и к трансмиссионному маслу может привести к ожогам.
• Открутить сливные пробки (рис. 74) и перелить старое масло в соответствующую емкость.
• Очистить сливные пробки с магнитом, заменить прокладку и закрутить с моментом 60 Н-м.

• Залить масло через маслоналивное отверстие (рис. 74)
• Уровень масла в норме, когда масло достигает нижнего края отверстия или выливается из него.
Недостаточное количество масла в коробке передач приводит к повреждению коробки.
Регулярно проверяйте уровень масла в коробке передач:
• Проверка уровня масла производится на автомобиле, стоящем на горизонтальной площадке.
• Проверка уровня масла производится тогда, когда масло охлаждено (менее 40°С).
Чтобы гарантировать продолжительную службу и работоспособность синхронизаторов, необходимо безупречное функционирование сцепления.
Работа сцепления должна проверяться следующим образом:
• На холостых оборотах двигателя выжать сцепление;
• Не более чем через 20 сек, медленно включить заднюю передачу.
Если будет замечен «скрежет» зубчатых муфт, то необходимо отрегулировать сцепление или произвести его проверку.

Рис. 76. Установка клапана выключения под педаль сцепления.
А — сцепление включено; b — сцепление полностью выключено; с — переходный участок; d — жесткий упор, 1 — главный цилиндр сцепления; 2 — клапан включения делителя: 3 — из ресивера; 4 — к воздухораспределителю делителя; 5 — к рабочему цилиндру сцепления.
Прежде чем делитель будет включен через выключающий клапан, сцепление должно быть полностью разомкнуто.
В случае неправильной установки выключающего клапана существует угроза разрушения синхронизатора при переключении передач делителя.
• Установить регулировочный винт на педаль сцепления так, чтобы клапан открывайся и закрывайся на участке (с).
• В положении (b) сцепление полностью разомкнуто. В этом положении педали зазор между клапаном и упорным винтом должен быть не менее 1 мм.
Вентиляция коробки передач
Из-за нагревания масла при движении автомобиля внутри коробки передач образуется повышенное давление. Для снижения этого давления на верху коробки передач установлен сапун. Сапун всегда должен находится в чистоте.

Рис. 77. Сапун
Обслуживание пневматической установки.
В каждой пневматической установке образуется конденсационная влага. Чтобы конденсат и ржавчина не попадали из ресивера в клапаны и пневмоцилиндры, необходим регулярный техосмотр пневматической системы. Ресивера необходимо обезвоживать еженедельно, а зимой ежедневно.
Вместе с ресиверами влагу нужно удалять также и из фильтров с помощью водоотделителя, если он не работает автоматически.
Заводская табличка находится на верхней стороне коробки передач.
При контрольных запросах или при ремонте необходимы следующие позиции, которые даются в табличке:
Где расположен датчик скорости zf

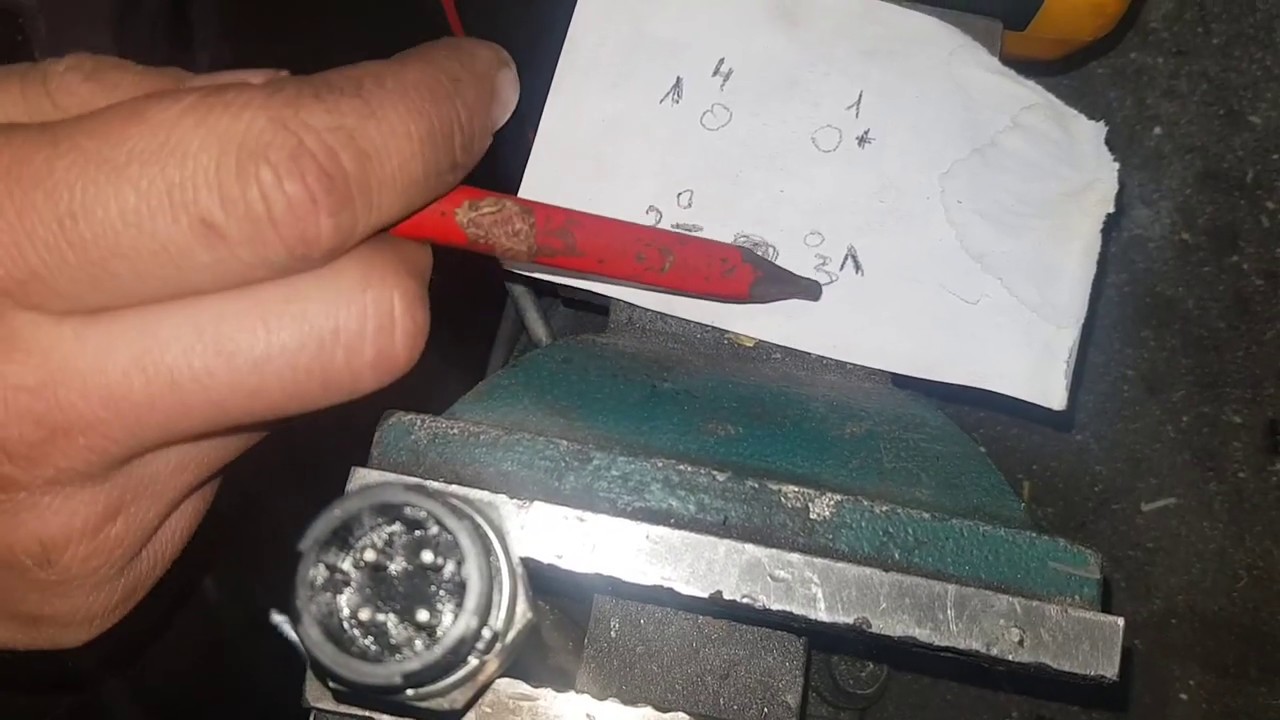

Датчик кпп камаз zf, датчик скорости коробки передач
![]()
На автомобилях, в зависимости от моделей и комплектаций, применяются коробки передач моделей 141, 142, 144, 152, 154, ZF-6S1000, ZF-9S1310, ZF-9S109 ф. «ZF» (Германия).
Коробка передач модели 141 — механическая, трехходовая, пятиступенчатая с синхронизаторами на второй, третьей, четвертой и пятой передачах.
Коробка передач моделей 142, 144 — механическая, пятиступенчатая, с синхронизаторами на второй, третьей, четвертой и пятой передачах, состоит из основного редуктора; моделей 152, 154 — механическая, десятиступенчатая, состоит из основного пятиступенчатого редуктора и двухступенчатого делителя, расположенного впереди основной коробки.
Коробка передач модели ZF-6S1000 — механическая, шестиступенчатая с синхронизаторами на первой, второй, третьей, четвертой, пятой, шестой передачах.
Коробка передач моделей ZF-9S109, ZF-9S1310 — механическая, девятиступенчатая, включает основной четырехступенчатый редуктор и планетарный демультипликатор, расположенный сзади основной коробки, имеет дополнительную пониженную передачу.

Регулирование привода: 1 — контргайка; 2 — винт установочный; 3 — болт; 4 — фланец регулировочный; 5 — болт стяжной; 6 — тяга; 7 — шток.
Передаточные числа передач
L — низшая передача в делителе; S — высшая передача в делителе; R — задний ход; С — пониженная передача
Регулирование дистанционного привода управления механизмом переключения передач в коробках передач моделей 142, 152 (с двигателями моделей 7403-260, 740.11-240, 740.13-260) проводите при нейтральном положении рычага переключения передач в следующем порядке:
— ослабьте стяжные болты 5 (см. рис. Регулирование привода) и, вывернув болты 3, обеспечьте зазор в соединении, навернув на один — два оборота регулировочный фланец 4 на тягу 6;
— ослабив контргайку 1, вверните установочный винт 2, застопорив этим перемещение штока 7;
— ослабив контргайку 1, вверните установочный винт 2 (см. рис. Установочный винт и контргайка). застопорив этим перемещение рычага переключения передач;

Установочный винт и контргайка: 1 — контргайка; 2 — винт установочный.
— вращая, переместите по резьбе регулировочный фланец 4 (см. рис. Регулирование привода) до контакта по всей поверхности с фланцем штока 7. Установите болты 3 и затяните стяжные болты 5;
— выверните установочный винт 2 на 21 мм и застопорите его контргайкой;
— выверните установочный винт 2 (см. рис. Установочный винт и контргайка) на 31 мм и застопорите его контргайкой.
Регулировку дистанционного (центрального) привода управления коробок передач моделей 152 (с двигателями моделей 740.30-260, 740.31-240) и 154 с возможностью использования коробки отбора мощности на верхнем люке и на картере маховика (см. рис. Привод (центральный) управления механизмом переключения передач коробки передач модели152 и Привод (центральный) управления механизмомпереключения передач коробки передач модели 154) производите при нейтральном положении рычага переключения передач в следующем порядке:
— отверните болты 9;
— ослабьте гайки 14, 15 и 16;
— зафиксируйте шток 4 в нейтральном положении, ввернув винт 5;
— зафиксируйте тягу 3 технологическим стержнем 6 в опоре рычага переключения передач 1;
— свинчивая регулировочный фланец 7 до соприкосновения по всей плоскости с фланцем штока 4 (для коробки передач мод. 154 обеспечьте размер С, равный 30±1 мм), соедините тягу 8 со штоком 4 болтами 9;
— регулировочный фланец 7 закрепите на тяге 8 болтами 10, затянув их моментом — 50…70 Нм (для коробки передач мод. 152), 75…95 Нм (для коробки передач мод. 154);
— для коробки передач мод. 154: вверните хвостовик 11 в тягу 3, установив его перпендикулярно наклонной плоскости рычага 12 и совместив ось конического пальца с осью отверстия в рычаге 12;
— вращая деталь М реактивной тяги 13, установите рычаг 1 и тягу 3 в вертикальную плоскость;
— затяните гайки 14, 15 и 16;
— вверните винт 5 на указанную длину (21±1 мм) и законтрите его гайкой;
— удалите технологический стержень 6.

Привод (центральный) управления механизмом переключения передач коробки передач модели 152:1 — опора рычага переключения передач; 2 — тяга задняя; 4 — тяга; 5 — тяга поперечная; 16 — фланец стяжной регулировочный; 23,25 — болты; 46 — гайка; Ф — шток; П — технологический стержень; И — винт.

Привод (центральный) управления механизмом переключения передач коробки передач модели 154:1- опора рычага переключения передач; 2 — рычаг, 3 — тяга; 4 — шток; 5 — винт; 6 — технологический стержень; 7 — фланец стяжной регулировочный; 8 — тягапромежуточная; 9 — болт, 10 — болт, 11 — хвостовик; 12 — рычаг; 13 — реактивная тяга; 14, 15, 16 — гайки
Проверьте установочный размер упора клапана включения делителя передач для коробки передач модели 152 (кроме коробки передач с двигателями моделей 740.30-260, 740.31-240 с боковым приводом), перемещая упор 4 штока клапана. После установки требуемой величины А=20,5±0.5 (см. рис. Привод сцепления) закрепите упор гайками, гайки застопорите отгибными шайбами.
Ход рычага делителя передач для коробок передач моделей 152, 154 проверяйте при наличии сжатого воздуха в пневмоприводе тормозов. Для замера:

Привод сцепления:1 — пылепредохранитель; 2 — крышка; 3 — ограничитель штока; 4 — упор (флажок) штока клапана.
— снимите крышку 1 (см. рис. Механизм делителя) смотрового люка механизма переключения делителя передач;
— нажмите до упора педаль сцепления;
— передвигая переключатель управления делителем передач из верхнего положения в нижнее или наоборот, замерьте ход рычага по центру отверстия. Нормальная величина хода — 16,5…19.0 мм.
Регулируйте ход рычага в следующем порядке:

Механизм делителя:1 — крышка смотрового люка; 2, 5 -винт установочный; 3,4- контргайка.
— ослабьте контргайки 3, 4 (см. рис. Механизм делителя) и выверните установочные винты 2, 5;
— установите переключатель на рукоятке рычага переключения передач в нижнее положение (Н);
— нажмите педаль сцепления до упора;
— вверните задний установочный винт 5 до контакта с рычагом, после этого доверните его еще на 0,25 оборота и застопорите контргайкой 4;
— установите переключатель в верхнее положение (В) и нажмите педаль сцепления до упора. Вверните передний установочный винт 2 так же, как был ввернут задний винт.
Регулирование дистанционного привода управления механизмом переключения передач в коробки передач модели ZF-9S1310 с двигателем Cummins (см. рис. Привод управления механизмом переключения передач коробки передач ZF-9S1310 с двигателем Cummins) проводите при нейтральном положении рычага переключения передач в следующем порядке:
— ослабьте гайки 9 и 10, отверните гайку 11;
— выньте палец хвостовика 5 из рычага 7;
— выверните хвостовик 5 из тяги 6;
— установите шток 4 в положение, соответствующее нейтральному положению Н1 третьей и четвертой передач (см. раздел «8. Эксплуатация автомобиля»), выдержав размер С=251 мм;
— установите рычаг 7 под углом 5° ± 3° к вертикали;
— установите рычаг 2 под углом 90° ± 1° к плоскости опоры (как показано на рисунке). Удерживая рычаг в этом положении, вверните хвостовик 5 в тягу 6, совместив ось конического пальца хвостовика в рычаге 7;
— затяните гайку 11 моментом 50…70 Нм и гайку 9 моментом 98…108 Нм, обеспечив угол 90° ± 2° между осью пальца Г и плоскостью М хвостовика;
— вращая деталь И реактивной тяги 8, установите рычаг 2 и тягу 6 в вертикальную плоскость;
— затяните гайки 10 моментом 40…50 Нм.

Привод управления механизмом переключения передач коробки передач модели ZF-9S1310 с двигателем Cummins: 1 — рукоятка рычага переключения передач; 2 — рычаг переключения передач; 3 — опора рычага переключения передач; 4 — шток; 5 -хвостовик; 6 — тяга; 7 — рычаг; 8 — тяга реактивная; 9, 10, 11 — гайка; И — деталь реактивной тяги; С — размер до торца штока 4 при нейтральном положении Н1

Привод управления механизмом переключения передач коробки передач модели ZF-9S1310 с двигателем Cummins:1 — рукоятка рычага переключения передач; 2 — рычаг переключения передач; 3 — опора рычага переключения передач; 4 — шток; 5 -хвостовик; 6 — тяга; 7 — рычаг; 8 — тяга реактивная; 9, 10, 11 — гайка; И — деталь реактивной тяги; А — размер до торца штока 4 при нейтральном положении Н1
Регулирование дистанционного (бокового) привода управления механизмом переключения передач в коробках передач моделей 144, 152, 154 и ZF-9S109, ZF-9S1310 (см. рис. Привод управления механизмом переключения передач коробок передач моделей 144, 152, 154 и Привод управления механизмомпереключения передач коробок передач моделей ZF-9S109, ZF-9S1310 с двигателем КАМАЗ) производите при нейтральном положении рычага переключения передач в следующем порядке:
— ослабьте гайку 11;
— отверните полностью гайку 9;
— выньте хвостовик 8 из конического отверстия рычага 5, освободив тягу 3;
— зафиксируйте тягу 3 технологическим стержнем 4 в опоре 2;
— установите рычаг 5 под углом 17±2,5° (для модели 144), под углом 14±2,5° (для моделей 152, 154), под углом 16±3° (для моделей ZF-9S109, ZF-9S1310) к вертикали;
— вращая хвостовик 8, совместите ось конического пальца с отверстием рычага 5, затяните гайку 9 моментом 40…50 Нм;
— удерживая ключом хвостовик 8 от разворота, затяните гайку 11 моментом 98…147 Нм;
— удалите технологический стержень;
— ослабьте гайки 10;
— изменением длины тяги 7 обеспечьте положение рычага 1 и тяги 3 в вертикальной плоскости. Откло нение рычага 1 и тяги 3 от вертикали не более 2 мм;
— затяните гайки 10 моментом 40…50 Нм.

Привод управления механизмом переключения передач коробок передач моделей 144, 152. 154: 1 — рычаг переключения передач; 2 — опора рычага переключения передач; 3 — тяга; 4 — стержень; 5 — рычаг; 6 — кронштейн реактивной тяги; 7 — тяга реактивная; 8 — хвостовик; 9, 10, 11- гайка.

Привод управления механизмом переключения передач коробок передач моделей ZF-9S109, ZF-9S1310 с двигателем КАМАЗ: 1 — рычаг переключения передач; 2 — опора рычага переключения передач; 3 — тяга; 4 — стержень; 5 — рычаг; 7 — тяга реактивная; 9 — хвостовик; 10, 14, 15 — гайка
Регулировку положения болта 12 на педали сцепления производите при необходимости для коробок передач моделей 152 (с боковым приводом), 154 (см. рис. Регулирование болта на педали сцепления коробки передач модели 154):
— вверните болт 12, отвернув предварительно его контргайку;
— нажмите до упора в ограничитель педаль сцепления;
— выверните болт 12 до соприкосновения его сферической части с плоскостью головки штока клапана включения делителя 11;
— дополнительно выверните болт 12 ориентировочно на 4-4,5 оборота, обеспечив утапливание головки на 5-6 мм при нажатой до упора педали сцепления;
— заверните контргайку болта 12.

Регулирование болта на педали сцепления коробки передач модели 154: 8 — панель передка; 11 — клапан включения делителя; 12 — болт регулировочный; 13 — педаль сцепления; I — к крану блокировки межосевого дифференциала.
ПРОВЕРКА УРОВНЯ МАСЛА
Уровень масла в картере коробок передач моделей 141,142,144,152,154 проверяйте указателем, вмонтированным в пробку 2 заливного отверстия (см. рис. Пробки слива масла в картере коробки модели 141 и Пробки слива масла в картерах коробок моделей 142.144. 152. 154) маслозаливной горловины. Нормальный уровень должен доходить до верхней метки на указателе. При проверке уровня пробку не вворачивайте, а только вставьте ее в отверстие до упора в резьбу.
Для коробок передач моделей ZF-9S109, ZF-9S1310, ZF-6S1000 уровень масла должен доходить до нижней кромки заливных (контрольных) отверстий (см. рис. Пробки сливамасла в картере коробок моделей ZF-9S109. ZF-9S1310 и Пробка слива маслав картере коробкимодели ZF-6S1000).

Пробки слива масла в картере коробки передач модели 141: 1 — пробка сливного отверстия; 2 — пробка заливного отверстия; 3 — пробка контрольного отверстия

Пробки слива масла в картерах коробок моделей 142, 144, 152, 154:1,3,4- пробка сливного отверстия; 2 — пробка заливного (контрольного) отверстия

Пробки слива масла в картере моделей ZF-9S109, ZF-9S1310:1,2 — пробка сливного отверстия; 3 — пробка заливного (контрольного) отверстия
Сливайте масло из картера, когда оно еще теплое от нагрева при работе;
— для коробок моделей 141, 142, 144, 152, 154 — вывернув пробки 1, 3, 4 на коробке с делителем (1 и 4 — без делителя);
— для коробок моделей ZF-6S1000, ZF- 9S109, ZF-9S1310 — вывернув пробки одного из заливных отверстий 3 и пробки 1, 2.
Очистите магнитные пробки от грязи, и после слива отработавшего масла установите их на место.

Пробка слива масла в картере коробки модели ZF-6S1000: 3 — пробка заливного (контрольного) отверстия; 1,2 — пробка сливного отверстия
Затруднено включение передач в коробке
Неполное выключение сцепления (сцепление «ведет»)
Отрегулируйте привод сцепления
Самовыключение передач в делителе
Нарушена регулировка хода рычага делителя
Отрегулируйте ход рычага
Не включаются передачи коробки передач или происходит самовыключение передач при движении автомобиля
Нарушена регулировка дистанционного привода или ослабло крепление рычагов тяг привода
Отрегулируйте привод или подтяните крепления рычагов
Не включаются передачи в делителе
Нарушена регулировка установочного размера упора клапана включения делителя передач (для коробки передач модели 152)
Отрегулируйте положение упора клапана включения делителя передач (А=20,5±0,5)
Нарушено положение регулировочного болта на педали сцепления (для коробок передач моделей 152 (с боковым приводом), 154)
Отрегулируйте положение регулировочного болта
Ман Тга стрелка спидометра проваливается на ходу.
Датчик скорости КамАЗ – Где находится и схема подключения
Датчик скорости: в основе безопасности и комфорта современного автомобиля
В последние десятилетия механические автомобильные спидометры вытесняются электронными системами измерения скорости, в которых важную роль играют датчики скорости. Все о современных датчиках скорости, их типах, устройстве и работе, а также об их верном выборе и замене — читайте в данной статье.
возникает электрическое напряжение. В основе ДСА лежит микросхема Холла, в которую уже интегрирована пластина (обычно из пермаллоя) и усилительная схема. В датчиках микросхема и магнит остаются неподвижными, а изменение магнитного поля осуществляется за счет вращающейся «шторки» — кольца с прорезями. Кольцо соединено с приводным тросом или валом, от которого получает вращение. Выходной сигнал от ДСА поступает на спидометр или контроллер через стандартный разъем, через него же подается питание на микросхему Холла. Бесконтактные датчики на основе эффекта Холла Схема работы бесконтактного датчика скорости Бесконтактный ДСА основан на том же эффекте, однако в нем нет подвижных частей — вместо этого на валу агрегата (КПП, редуктора моста) располагается ротор или импульсный диск с намагниченными участками. Между чувствительной частью датчика (с микросхемой Холла) и ротором предусмотрен небольшой зазор, при вращении ротора в микросхеме образуется имВсе статьи
Представленные данные о запчастях на этой странице несут исключительно информационный характер. Источник
ПРО КПП КАМАЗ. СХЕМА, ДВОЙНОЙ ВЫЖИМ И ПЕРЕГАЗОВКА.
Схема датчика скорости Камаза
Тормозная система КамАЗ продумана до мельчайших нюансов, так как от нее зависит техническое состояние транспортного средства, возможность безопасной езды. Установленный датчик скорости КамАЗ является важным устройством, так как он позволяет следить за техническими показателями машины.
Где находится датчик скорости
В большинстве случаев датчики располагаются на КПП и при этом специальным приводом подключены к спидометру, данные которого считывают для определения скорости и километража.

Таким образом, находить функциональные агрегаты желательно с учетом схемы конкретной модели КамАЗа и специфики технической системы. Устройства обладают различными конструкциями, так как отмечается влияние местоположения агрегата.
Контактные датчики признаны менее надежными из-за взаимодействия запчастей, постоянных вращений. Однако такие устройства используются часто, так как устанавливаются взамен привода механического спидометра и позволяют модернизировать тормозные системы. Контактные модели отличаются оптимальной надежностью.
Иногда на КамАЗе датчики скорости могут быть установлены без прямого контакта с вращающимся валом. Для измерения скорости часто используют задающий диск или ротор, так как это устройство является вспомогательным. Бесконтактные модели становятся востребованными, вследствие чего они часто устанавливаются на современные модели КамАЗа.
Популярностью также пользуется датчик скорости КамАЗ zf, так как создан по современным стандартам. В комплектацию входит современная раздаточная коробка, повышающая надежность. Исправный агрегат позволяет узнавать точные технические характеристики транспортного средства. В последние несколько лет такие устройства успешно используются на отечественных автомобилях, среди которых числится КамАЗ. Автомобилисты остаются довольными, ведь при правильном регулярном обслуживании отмечаются дополнительные преимущества, а точнее – экономичный расход топлива и минимальное количество выделяемых веществ в воздух.
В последнее время также предлагают КамАЗ с двигателем Евро 3 и надежным датчиком скорости. Такая модификация отличается специфическим техническим исполнением, поэтому целесообразно обращаться к профессионалам, которые знают, где могут находиться все устройства и как лучше проводить ремонтные мероприятия. При изучении отзывов автомобилистов можно понять, что КамАЗ Евро – это подтверждение модернизации машины, которая перестает быть народной и начинает соответствовать европейским стандартам.
Факт! Любые датчики работают только на физических принципах. В контактных устройствах обычно используют эффект Холла и магниторезистивный эффект (МРЭ), оптроны. Бесконтактные датчики чаще всего работают именно на эффекте Холла и значительно реже на МРЭ.
Принцип работы датчика скорости
Большинство датчиков работают на эффекте Холла. Для определения скорости и километража используются частотные импульсы, которые подаются с определенным интервалом. Импульсы возникают при вращении колес, поэтому механика высчитывает данные и они отображаются на приборах транспорта. Обычно на каждый километр выдается до 6 тысяч сигналов. Самым совершенным считается датчик скорости КамАЗ евро, так как он создан на основе современных стандартов и европейского опыта в автомобильной сфере, отличается информативностью, точностью.

Контактные датчики
Основой таких устройств является соответствующая микросхема со специальной пластинкой и усилительной схемой. Микросхема и магнит не двигаются. Для изменения магнитного поля и считывания импульсов вращаются кольца со специальными прорезями. Наличие небольших разъемов позволяет считывать показатели для отображения на приборах. По такому принципу сделан датчик скорости КамАЗ 5320 старого образца.
Однако на отечественных моделях, в том числе 4308, 53504 (название появилось у некоторых модификациях после рестайлинга 44108) техническая система усовершенствована. Так же можете прочитать про Развести колодки на Камазе – Правильная установка колодок.
Бесконтактные датчики
Устройство работает на эффекте Холла, но конструкция отличается. На валу агрегата (КПП или редуктора моста) находится ротор или импульсный диск с участками, являющимися намагниченными. Между микросхемой Холла и ротором предусмотрен зазор, но при этом импульсные сигналы успешно считаются через стандартные разъемы. Такая схема скорости датчика КамАЗ считается надежной, так как запчасти меньше взаимодействуют друг с другом и предотвращается нежелательное механическое влияние.
Возможные неисправности датчика скорости
У КамАЗ 55102, 65115 часто появляются неисправности устройств, ведь такие модели выпускаются длительное время и на отечественном рынке встречаются многочисленные поддержанные образцы. Неисправности проявляются проблемами с холостыми оборотами (машина может глохнуть), коррозионными изменениями контактов.

Обязательно проводится замена КПП и датчика скорости КамАЗ, ведь в противном случае могут проявиться следующие проблемы:
- отсутствие информации о километраже и скорости из-за неработоспособных приборов;
- нарушение работы мотора (нарушение хода при холостых оборотах, чрезмерное потребление топлива, потеря мощности);
- серьезные проблемы с системами безопасности.
Обратите внимание! Обязательно используют датчик, который стоял раннее или рекомендованный автопроизводителем. При неправильно подобранном агрегате не удастся провести его установку, переключение между скоростями будет происходить неправильно или технические данные будут неправильно считываться.
Функции спидометра
Датчик, прежде всего, связан со спидометром. По этой причине нужно не только знать, где находится датчик скорости КамАЗа, внимательно следить за исправностью, но и учитывать функциональность:
- измерение и отображение скорости;
- отображение информации о пройденном расстоянии;
- информирование о текущем времени;
- сигнализация о превышении допустимой скорости;
- измерение количества импульсов для правильного считывания характеристик.
Датчики скорости на автомобилях КамАЗ 43118 и других моделях должны быть работоспособными для безопасной езды, как в городе, так и на трассах.
Импульсный датчик кпп zf

Датчик скорости ZF – преобразует обороты маркерного кольца в электрический сигнал. Электрический сигнал, генерируемый датчиком, передаётся на спидометр для отображения текущей скорости автомобиля и подсчёта пробега, и на тахограф (если он установлен).
Все датчики скорости для КПП ZF делятся на 2 вида: импульсные датчики и интеллектуальные датчики скорости KITAS 2+.
1. Импульсный датчик КПП ZF 2159
Импульсный датчик формирует только сигналы прямоугольной формы. Этот сигнал на ряду со спидометром предаётся на тахограф. Таким образом импульсные датчики используются на автомобилях с аналоговыми тахографами(использующими для регистрации бумажные диски) или любыми тахографами, которым для регистрации скорости и пройденного расстояния необходимы только электрические импульсы. (Например: KTCO 1318, FTCO 1319 или MTCO 1390 NEC)



Для надёжности датчик скорости КПП ZF оснащён 2мя чувствительными элементами(сенсорами).
2. Интеллектуальный датчик скорости KITAS 2+
Интеллектуальный датчик скорости KITAS 2+ помимо прямоугольных импульсов передаёт зашифрованный цифровой сигнал используемый цифровыми тахографами для защиты от искажения данных. Датчик одновременно передаёт оба сигнала, сравнивая их показания, тахограф определяет достоверность поступающей информации.
Для автомобилей с цифровыми тахографами последнего поколения (например MTCO 1324 или DTCO 1381), должны использоваться только интеллектуальные датчики KITAS 2+.


Как выбрать правильный датчик скорости ZF?
Теперь, когда вы определили какой тахограф у вас установлен и какой датчик вам нужен, возникает вопрос – как отличить простой импульсный датчик скорости ZF от интеллектуального датчика скорости KITAS 2+?
На самих датчиках вы можете увидеть 12-тизначный номер вида: 2171.XXXX.XXXX или 2159.XXXX.XXXX.
Первые 4 цифры указывают на тип датчика: 2159.XXXX.XXXX – простой импульсный датчик 2171.XXXX.XXXX – Интеллектуальный датчик скорости KITAS 2+
Второй параметр который вам необходимо знать при подборе датчика скорости КПП – длина датчика L.

Датчики скорости для КПП ZF бывают следующих размеров, мм: 19,8 / 25 / 35 / 90
1. Таблица соответствия номеров импульсных датчиков скорости ZF и их длины:
| Номер датчика | Длина датчика, мм |
| 2159.2010.2101 | L=19,8mm |
| 2159.2010.2301 | L=25,0mm |
| 2159.2010.2201 | L=90,0mm |
2. Таблица соответствия номеров датчиков скорости KITAS2+ и их длины:
| Номер датчика | Длина датчика, мм |
| 2171.2000.2110 | PTF KITAS2+ L=19,8mm |
| 2171.2000.2301 | PTF KITAS2+ L=25,0mm |
| 2171.2000.2511 | PTF KITAS2+ L=35,0mm |
| 2171.2000.2211 | PTF KITAS2+ L=90,0mm |
Штекер(разъём) для подключения датчика скорости ZF.
И в заключении, остался ещё один вопрос, который иногда возникает при замене датчика скорости для коробки ZF – поиск штекера для подключения датчика.
Для подключения датчика используется 4-х контактный AMP разъём. Мы предлагаем рем.комплект разъёма, который содержит все необходимые детали для монтажа разъёма к кабелю спидометра:

Тормозная система КамАЗ продумана до мельчайших нюансов, так как от нее зависит техническое состояние транспортного средства, возможность безопасной езды. Установленный датчик скорости КамАЗ является важным устройством, так как он позволяет следить за техническими показателями машины.
Где находится датчик скорости
В большинстве случаев датчики располагаются на КПП и при этом специальным приводом подключены к спидометру, данные которого считывают для определения скорости и километража.

Таким образом, находить функциональные агрегаты желательно с учетом схемы конкретной модели КамАЗа и специфики технической системы. Устройства обладают различными конструкциями, так как отмечается влияние местоположения агрегата.
Контактные датчики признаны менее надежными из-за взаимодействия запчастей, постоянных вращений. Однако такие устройства используются часто, так как устанавливаются взамен привода механического спидометра и позволяют модернизировать тормозные системы. Контактные модели отличаются оптимальной надежностью.
Иногда на КамАЗе датчики скорости могут быть установлены без прямого контакта с вращающимся валом. Для измерения скорости часто используют задающий диск или ротор, так как это устройство является вспомогательным. Бесконтактные модели становятся востребованными, вследствие чего они часто устанавливаются на современные модели КамАЗа.
Популярностью также пользуется датчик скорости КамАЗ zf, так как создан по современным стандартам. В комплектацию входит современная раздаточная коробка, повышающая надежность. Исправный агрегат позволяет узнавать точные технические характеристики транспортного средства. В последние несколько лет такие устройства успешно используются на отечественных автомобилях, среди которых числится КамАЗ. Автомобилисты остаются довольными, ведь при правильном регулярном обслуживании отмечаются дополнительные преимущества, а точнее – экономичный расход топлива и минимальное количество выделяемых веществ в воздух.
В последнее время также предлагают КамАЗ с двигателем Евро 3 и надежным датчиком скорости. Такая модификация отличается специфическим техническим исполнением, поэтому целесообразно обращаться к профессионалам, которые знают, где могут находиться все устройства и как лучше проводить ремонтные мероприятия. При изучении отзывов автомобилистов можно понять, что КамАЗ Евро – это подтверждение модернизации машины, которая перестает быть народной и начинает соответствовать европейским стандартам.
Факт! Любые датчики работают только на физических принципах. В контактных устройствах обычно используют эффект Холла и магниторезистивный эффект (МРЭ), оптроны. Бесконтактные датчики чаще всего работают именно на эффекте Холла и значительно реже на МРЭ.
Принцип работы датчика скорости
Большинство датчиков работают на эффекте Холла. Для определения скорости и километража используются частотные импульсы, которые подаются с определенным интервалом. Импульсы возникают при вращении колес, поэтому механика высчитывает данные и они отображаются на приборах транспорта. Обычно на каждый километр выдается до 6 тысяч сигналов. Самым совершенным считается датчик скорости КамАЗ евро, так как он создан на основе современных стандартов и европейского опыта в автомобильной сфере, отличается информативностью, точностью.

Контактные датчики
Основой таких устройств является соответствующая микросхема со специальной пластинкой и усилительной схемой. Микросхема и магнит не двигаются. Для изменения магнитного поля и считывания импульсов вращаются кольца со специальными прорезями. Наличие небольших разъемов позволяет считывать показатели для отображения на приборах. По такому принципу сделан датчик скорости КамАЗ 5320 старого образца.
Однако на отечественных моделях, в том числе 4308, 53504 (название появилось у некоторых модификациях после рестайлинга 44108) техническая система усовершенствована. Так же можете прочитать про Развести колодки на Камазе – Правильная установка колодок.
Бесконтактные датчики
Устройство работает на эффекте Холла, но конструкция отличается. На валу агрегата (КПП или редуктора моста) находится ротор или импульсный диск с участками, являющимися намагниченными. Между микросхемой Холла и ротором предусмотрен зазор, но при этом импульсные сигналы успешно считаются через стандартные разъемы. Такая схема скорости датчика КамАЗ считается надежной, так как запчасти меньше взаимодействуют друг с другом и предотвращается нежелательное механическое влияние.
Возможные неисправности датчика скорости
У КамАЗ 55102, 65115 часто появляются неисправности устройств, ведь такие модели выпускаются длительное время и на отечественном рынке встречаются многочисленные поддержанные образцы. Неисправности проявляются проблемами с холостыми оборотами (машина может глохнуть), коррозионными изменениями контактов.

- отсутствие информации о километраже и скорости из-за неработоспособных приборов;
- нарушение работы мотора (нарушение хода при холостых оборотах, чрезмерное потребление топлива, потеря мощности);
- серьезные проблемы с системами безопасности.
Обратите внимание! Обязательно используют датчик, который стоял раннее или рекомендованный автопроизводителем. При неправильно подобранном агрегате не удастся провести его установку, переключение между скоростями будет происходить неправильно или технические данные будут неправильно считываться.
Функции спидометра
Датчик, прежде всего, связан со спидометром. По этой причине нужно не только знать, где находится датчик скорости КамАЗа, внимательно следить за исправностью, но и учитывать функциональность:
- измерение и отображение скорости;
- отображение информации о пройденном расстоянии;
- информирование о текущем времени;
- сигнализация о превышении допустимой скорости;
- измерение количества импульсов для правильного считывания характеристик.
Датчики скорости на автомобилях КамАЗ 43118 и других моделях должны быть работоспособными для безопасной езды, как в городе, так и на трассах.
Артикул: 0501210856/81271210020
Описание
Чтобы приобрести 0501210856/81271210020 Датчик скорости КАМАЗ импульсный КПП ZF16S151 вы можете воспользоваться одним из удобных для вас вариантом:
– положить его в корзину и оформить заказ,
– оставить заявку менеджеру через форму или по электронной почте sales@din76.ru,
– позвонить по бесплатному телефону: 8 800 700-19-88 (Россия), +7 (7172) 72-78-80 (Казахстан).
Этот товар может встречаться под артикулом 0501.210.856.
Датчик скорости КАМАЗ импульсный КПП ZF16S151 весит 0.11 кг.
Габаритные размеры изделия (ширина х высота х длина) 0.02х0.02×0.09 м.
На Датчик скорости КАМАЗ импульсный КПП ZF16S151 предоставляется гарантия от производителя.
Сайт ООО «Динамика76» содержит полный каталог запасных частей к отечественной технике. Более 50000 позиций в наличии на складе компании. У нас вы всегда можете купить 0501210856/81271210020 Датчик скорости КАМАЗ импульсный КПП ZF16S151 по выгодной цене с доставкой транспортными компаниями во все регионы России, Казахстана, Белоруссии, а также других стран СНГ. Цена актуальна на 31.10.2019 12:17:18.
Датчик скорости импульсный КПП ZF (круглый разъём) L=19,8мм КАМАЗ 65117 купить в Москве недорого — 3380.00
Датчик скорости импульсный КПП ZF (круглый разъём) L=19,8мм КАМАЗ 65117

| Артикул | 2159.20102101 |
| Код заказа | 35196 |
Датчик скорости импульсный КПП ZF (круглый разъём) L=19,8мм КАМАЗ 65117
* — Указанная цена не является публичной офертой и носит лишь ознакомительный характер
ООО «ТД Грузовик» обслуживает клиентов со всей Москвы и Московской области, а также сотрудничает с заказчиками из регионов. В нашем магазине вы найдете все, что необходимо для полноценного обслуживания и поддержки в работоспособном состоянии вашей спец. техники – элементы двигателя, системы тормозов, сцепления и ходовой, электронное оборудование, а также детали кузова.
Сотрудники ООО «ТД «ГРУЗОВИК» всегда очень быстро и тщательно обрабатывают каждый заказ.
Многочисленным клиентам нашей организации доступны два способа оплаты товара – безналичный и наличный расчет.
Потенциальным покупателям следует запомнить следующую информацию – мы работаем с 09:00 – 18:00 (Пн — Чт), 09:00 – 17:00 (Пт — Сб). В это время вы можете связаться с нашими менеджерами и сообщить, когда вам будет удобно произвести самовывоз приобретенного товара.
Организация ООО «ТД «ГРУЗОВИК» ценит и дорожит каждым клиентом. Именно поэтому до конца месяца у нас действует акция: при приобретении товара на 30000 рублей и более вы гарантированно получаете бесплатную доставку товара (в пределах МКАД).
Мы также всегда предоставляем скидки клиентам, которые делают большие заказы. Это позволяет им сэкономить свои денежные сбережения и получить высококачественные автозапчасти и аксессуары для машин по более выгодной стоимости.
В «Торговый дом «ГРУЗОВИК» посоветовал обратиться друг и коллега, который и сам нередко затаривается здесь деталями. Заказанные к МАЗУ шатунные вкладыши (88 мм.) обладают достаточно положительными характеристиками, не то что.
Заказывал амортизатор передней опоры к двигателю автомобиля ЯМЗ. Хочу отметить высокое качество обслуживания (быстро оформили заказ) и доступность цен на запчасти. В принципе их можно и в магазинах найти, но иногда приходится долго ждать заказа. А тут раз и все уже у тебя.
Наша мастерская по ремонту грузовых машин является постоянным клиентом данной компании. Уже скоро год как наше сотрудничество происходит на взаимовыгодных условиях и вместе с качественными деталями (еще не один наш клиент не жаловался на установленные.
Датчик скорости КПП ZF (байонет) 0501.210.856
Коробка передач модели ZF-16S151 — механическая, шестнадцатиступенчатая, состоящей из основной четырехступенчатой коробки с встроенным двухступенчатым делителем, расположенным впереди основной коробки, и двухступенчатого планетарного демультипликатора, расположенного сзади основной коробки.
Рис. 3-66. Схема присоединения пневматического управления для делителя и демультипликатора: 1 — бачок сцепления; 2 — педаль сцепления; 3 — рычаг переключения передач; 4 — датчик заднего хода; 5 — клапан включения демультипликатора; 6 — датчик нейтрали; 7 — датчик включения низшего диапазона демультипликатора; 8 — цилиндр переключения демультипликатора; 9 — датчик первой передачи; 10 — воздухораспределитель делителя; 1 1 — датчик включения низшего диапазона делителя; 12 — датчик включения высшей передачи; 13 — к рабочему цилиндру сцепления; 14 — клапан включения делителя; 15 — главный цилиндр сцепления.
Коробка передач состоит из следующих основных узлов: основного четырехступенчатого редуктора, переднего двухступенчатого делителя передач и демультипликатора. Все передачи переднего хода в основном редукторе включаются синхронизаторами, задняя передача — зубчатой муфтой. Демультипликатор — планетарный, автоматически переключается с помощью пневматического клапана муфтовым синхронизатором при перемещении рычага.
Тип коробки передач
Механическая шестнадцатиступенчатая, состоящая из основного четырехступенчатого редуктора, переднего двухступенчатого делителя передач и демультипликатора
Макс. входной крутящий момент, Н.м
L — низшая передача в делителе; S — высшая передача в делителе; R — задний ход
Роликовые игольчатые с сепараторами без колец
Инерционного типа, муфтовые со стальными фрикционными кольцами, покрытыми молибденом
С косыми зубьями, постоянного зацепления
Бесконтактный, индуктор 6 выступов
Все детали смазываются разбрызгиванием, подшипники шестерен коробки передач, делителя и демультипликатора имеют, кроме того, дополнительную подпитку от масляного насоса
Сзади от торца промежуточного вала основного редуктора
Управление коробкой передач
Механическое, с дистанционным приводом для основного редуктора (возможен вариант с сервоусилителем), пневматическое преселекторное для делителя, пневматическое для демультипликатора
Усилие на рычаге переключения передач, Н (кгс), не более
Управление коробкой передач
Передачи переключаются рычагом, расположенным справа от сиденья водителя. Переключение рычага из одного положения в другое выполняется при выключенном сцеплении (при нажатой педали сцепления). Педаль сцепления нажимать резко и до конца. Переключение передач производится при минимальных оборотах холостого хода (по тахометру или на слух) согласно схеме переключения передач.
При замедлении переключать передачи следует только последовательно: 8-7-6-5-4-3-2- 1.
Начинать движение следует только с первой передачи во избежание преждевременного выхода сцепления из строя.
Переключение передач в демультипликаторе происходит автоматически: высшей передачи — при переходе рычага управления из положения четвертой в положение пятой, низшей — при переключении с пятой на четвертую.
При включении низшего диапазона в демультипликаторе на щитке приборов загорается контрольная лампочка (цвет — оранжевый).
При переводе рычага через положение «О» срабатывает клапан, обеспечивающий автоматическое переключение демультипликатора. Во время переключения демультипликатора шток рычага переключения передач основной коробки блокируется, при этом на рычаге ощущается усилие, после чего рекомендуется выждать 1-1,5 с для обеспечения переключения передачи в демультипликаторе.
Для перехода с ускоряющей «S» передачи в делителе на замедляющую «L» и наоборот (без переключений рычага) опустить или поднять переключатель управления делителем передач, размещённый под головкой рычага переключения передач, а затем нажать и после небольшой (1с) выдержки отпустить педаль сцепления — передача включится автоматически.
Регулировку механического дистанционного привода управления механизмом переключения передач коробок передач модели ZF-16S151 (рис.3-67) производить при нейтральном положении рычага переключения передач в следующем порядке:
— ослабить гайку 15;
— отвернуть полностью гайку 10;
— вынуть хвостовик 9 из конического отверстия рычага 5, освободив тягу 3;
Импульсный датчик КПП ZF 2159
Импульсный датчик формирует только сигналы прямоугольной формы. Этот сигнал на ряду со спидометром предаётся на тахограф. Таким образом импульсные датчики используются на автомобилях с аналоговыми тахографами(использующими для регистрации бумажные диски) или любыми тахографами, которым для регистрации скорости и пройденного расстояния необходимы только электрические импульсы. (Например: KTCO 1318
,
FTCO 1319
или
MTCO 1390 NEC
)
Для надёжности датчик скорости КПП ZF оснащён 2мя чувствительными элементами(сенсорами).
2. Интеллектуальный датчик скорости KITAS 2+
Интеллектуальный датчик скорости KITAS 2+ помимо прямоугольных импульсов передаёт зашифрованный цифровой сигнал используемый цифровыми тахографами для защиты от искажения данных. Датчик одновременно передаёт оба сигнала, сравнивая их показания, тахограф определяет достоверность поступающей информации.
Для автомобилей с цифровыми тахографами последнего поколения (например MTCO 1324 или DTCO 1381), должны использоваться только интеллектуальные датчики KITAS 2+.
Тахограф MTCO 1324
Тахограф DTCO 1381
Как выбрать правильный датчик скорости ZF?
Теперь, когда вы определили какой тахограф у вас установлен и какой датчик вам нужен, возникает вопрос – как отличить простой импульсный датчик скорости ZF от интеллектуального датчика скорости KITAS 2+?
На самих датчиках вы можете увидеть 12-тизначный номер вида: 2171.XXXX.XXXX или 2159.XXXX.XXXX.
Первые 4 цифры указывают на тип датчика: 2159.XXXX.XXXX
– простой импульсный датчик
2171.XXXX.XXXX
– Интеллектуальный датчик скорости
KITAS 2+
Второй параметр который вам необходимо знать при подборе датчика скорости КПП – длина датчика L.
Датчики скорости для КПП ZF бывают следующих размеров, мм: 19,8 / 25 / 35 / 90
1. Таблица соответствия номеров импульсных датчиков скорости ZF и их длины:
| Номер датчика | Длина датчика, мм |
| 2159.2010.2101 | L=19,8mm |
| 2159.2010.2301 | L=25,0mm |
| 2159.2010.2201 | L=90,0mm |
2. Таблица соответствия номеров датчиков скорости KITAS2+ и их длины:
| Номер датчика | Длина датчика, мм |
| 2171.2000.2110 | PTF KITAS2+ L=19,8mm |
| 2171.2000.2301 | PTF KITAS2+ L=25,0mm |
| 2171.2000.2511 | PTF KITAS2+ L=35,0mm |
| 2171.2000.2211 | PTF KITAS2+ L=90,0mm |
Где находится датчик скорости
В большинстве случаев датчики располагаются на КПП и при этом специальным приводом подключены к спидометру, данные которого считывают для определения скорости и километража.

Таким образом, находить функциональные агрегаты желательно с учетом схемы конкретной модели КамАЗа и специфики технической системы. Устройства обладают различными конструкциями, так как отмечается влияние местоположения агрегата.
Контактные датчики признаны менее надежными из-за взаимодействия запчастей, постоянных вращений. Однако такие устройства используются часто, так как устанавливаются взамен привода механического спидометра и позволяют модернизировать тормозные системы. Контактные модели отличаются оптимальной надежностью.
Иногда на КамАЗе датчики скорости могут быть установлены без прямого контакта с вращающимся валом. Для измерения скорости часто используют задающий диск или ротор, так как это устройство является вспомогательным. Бесконтактные модели становятся востребованными, вследствие чего они часто устанавливаются на современные модели КамАЗа.
Популярностью также пользуется датчик скорости КамАЗ zf, так как создан по современным стандартам. В комплектацию входит современная раздаточная коробка, повышающая надежность. Исправный агрегат позволяет узнавать точные технические характеристики транспортного средства. В последние несколько лет такие устройства успешно используются на отечественных автомобилях, среди которых числится КамАЗ. Автомобилисты остаются довольными, ведь при правильном регулярном обслуживании отмечаются дополнительные преимущества, а точнее – экономичный расход топлива и минимальное количество выделяемых веществ в воздух.
В последнее время также предлагают КамАЗ с двигателем Евро 3 и надежным датчиком скорости. Такая модификация отличается специфическим техническим исполнением, поэтому целесообразно обращаться к профессионалам, которые знают, где могут находиться все устройства и как лучше проводить ремонтные мероприятия. При изучении отзывов автомобилистов можно понять, что КамАЗ Евро – это подтверждение модернизации машины, которая перестает быть народной и начинает соответствовать европейским стандартам.
Факт! Любые датчики работают только на физических принципах. В контактных устройствах обычно используют эффект Холла и магниторезистивный эффект (МРЭ), оптроны. Бесконтактные датчики чаще всего работают именно на эффекте Холла и значительно реже на МРЭ.
Где находится датчик заднего хода коробки зф. Не горят фонари заднего хода
Оба не горят, думал лампочки перегорели или провода может не подоткнуты: проверил — лампочки нормальные (спираль целая), провода тоже подходят куда надо. В чем может быть причина?
Re: Лягушка? В смысле выключатель фонарей заднего хода отказал.
Или провод на него одеть забыли, например. У меня так в сервисе одном было: забыли на него провод нацепить, а я думал полетел.
Где расположен датчик скорости zf



Импульсный датчик формирует только сигналы прямоугольной формы. Этот сигнал на ряду со спидометром предаётся на тахограф. Таким образом импульсные датчики используются на автомобилях с аналоговыми тахографами(использующими для регистрации бумажные диски) или любыми тахографами, которым для регистрации скорости и пройденного расстояния необходимы только электрические импульсы. (Например: KTCO 1318
,
FTCO 1319
или
MTCO 1390 NEC
)
Для надёжности датчик скорости КПП ZF оснащён 2мя чувствительными элементами(сенсорами).
2. Интеллектуальный датчик скорости KITAS 2+
Интеллектуальный датчик скорости KITAS 2+ помимо прямоугольных импульсов передаёт зашифрованный цифровой сигнал используемый цифровыми тахографами для защиты от искажения данных. Датчик одновременно передаёт оба сигнала, сравнивая их показания, тахограф определяет достоверность поступающей информации.
Для автомобилей с цифровыми тахографами последнего поколения (например MTCO 1324 или DTCO 1381), должны использоваться только интеллектуальные датчики KITAS 2+.
Тахограф MTCO 1324
Тахограф DTCO 1381
Как выбрать правильный датчик скорости ZF?
Теперь, когда вы определили какой тахограф у вас установлен и какой датчик вам нужен, возникает вопрос – как отличить простой импульсный датчик скорости ZF от интеллектуального датчика скорости KITAS 2+?
На самих датчиках вы можете увидеть 12-тизначный номер вида: 2171.XXXX.XXXX или 2159.XXXX.XXXX.
Первые 4 цифры указывают на тип датчика: 2159.XXXX.XXXX
– простой импульсный датчик
2171.XXXX.XXXX
– Интеллектуальный датчик скорости
KITAS 2+
Второй параметр который вам необходимо знать при подборе датчика скорости КПП – длина датчика L.
Датчики скорости для КПП ZF бывают следующих размеров, мм: 19,8 / 25 / 35 / 90
1. Таблица соответствия номеров импульсных датчиков скорости ZF и их длины:
| Номер датчика | Длина датчика, мм |
| 2159.2010.2101 | L=19,8mm |
| 2159.2010.2301 | L=25,0mm |
| 2159.2010.2201 | L=90,0mm |
2. Таблица соответствия номеров датчиков скорости KITAS2+ и их длины:
| Номер датчика | Длина датчика, мм |
| 2171.2000.2110 | PTF KITAS2+ L=19,8mm |
| 2171.2000.2301 | PTF KITAS2+ L=25,0mm |
| 2171.2000.2511 | PTF KITAS2+ L=35,0mm |
| 2171.2000.2211 | PTF KITAS2+ L=90,0mm |
Грузовики с КПП ZF Астроник
Коробка переключения передач ZF установленна на грузовых автомобилях следующих производителей которые мы обслуживаем:
- ДАФ
- МАН
- Скания
- Ивеко
- Рено Магнум
- Рено Премиум

Ручка переключения передач Рено DCI
История из практики ремонта
Где находится датчик скорости
В большинстве случаев датчики располагаются на КПП и при этом специальным приводом подключены к спидометру, данные которого считывают для определения скорости и километража.

Таким образом, находить функциональные агрегаты желательно с учетом схемы конкретной модели КамАЗа и специфики технической системы. Устройства обладают различными конструкциями, так как отмечается влияние местоположения агрегата.
Контактные датчики признаны менее надежными из-за взаимодействия запчастей, постоянных вращений. Однако такие устройства используются часто, так как устанавливаются взамен привода механического спидометра и позволяют модернизировать тормозные системы. Контактные модели отличаются оптимальной надежностью.
Иногда на КамАЗе датчики скорости могут быть установлены без прямого контакта с вращающимся валом. Для измерения скорости часто используют задающий диск или ротор, так как это устройство является вспомогательным. Бесконтактные модели становятся востребованными, вследствие чего они часто устанавливаются на современные модели КамАЗа.
Популярностью также пользуется датчик скорости КамАЗ zf, так как создан по современным стандартам. В комплектацию входит современная раздаточная коробка, повышающая надежность. Исправный агрегат позволяет узнавать точные технические характеристики транспортного средства. В последние несколько лет такие устройства успешно используются на отечественных автомобилях, среди которых числится КамАЗ. Автомобилисты остаются довольными, ведь при правильном регулярном обслуживании отмечаются дополнительные преимущества, а точнее – экономичный расход топлива и минимальное количество выделяемых веществ в воздух.
В последнее время также предлагают КамАЗ с двигателем Евро 3 и надежным датчиком скорости. Такая модификация отличается специфическим техническим исполнением, поэтому целесообразно обращаться к профессионалам, которые знают, где могут находиться все устройства и как лучше проводить ремонтные мероприятия. При изучении отзывов автомобилистов можно понять, что КамАЗ Евро – это подтверждение модернизации машины, которая перестает быть народной и начинает соответствовать европейским стандартам.
Факт! Любые датчики работают только на физических принципах. В контактных устройствах обычно используют эффект Холла и магниторезистивный эффект (МРЭ), оптроны. Бесконтактные датчики чаще всего работают именно на эффекте Холла и значительно реже на МРЭ.
Что включает в себя процесс ремонта коробки передач
Ремонт трансмиссионного агрегата ZF включает в себя следующие шаги:
- Диагностика трансмиссии. При необходимости к устройству подключается компьютерное оборудование или сканер.
- Демонтаж и разбор агрегата для определения дефектных узлов и деталей.
- Промывка и очистка конструктивных элементов КПП, внутренних составляющих.
- Дефектовка деталей трансмиссии.
- Подбор запчастей для замены и ремонта. Вместо вышедших из строя устанавливаются новые оригинальные, контрактные или работоспособные б/у детали.
- Промывка гидротрансформаторного устройства от продуктов износа и отложений смазки.
- Сборка трансмиссионного агрегата.
- Залив качественной смазывающей жидкости. Для этой цели желательно использовать масло, рекомендованное заводом-производителем.
- После ремонта и сборки производятся испытания коробки передач на герметичность.
- Завершающим этапом является выходная проверка и тестирование агрегата.
При переборке автомата, который прошел более 200 тысяч километров, рекомендуется менять или восстанавливать гидротрансформатор. Одновременно с этим берутся другие сальники, втулки и фрикционы. Следует заменить прокладку гидравлического блока или сепараторную пластину, даже если визуально она целая, неизношенная. На некоторых моделях коробок передач ZF расходными материалами также являются коннекторы колодки электрической платы с уплотнителями и дорожками, которые имеют свойство протекать при низких температурах. Если транспортное средство длительно эксплуатируется с изношенным гидротрансформатором, который во время движения издает посторонний гул, то это может спровоцировать неисправности в работе масляного насоса и подшипникового устройства помпы.
После проведения ремонта коробки передач транспортное средство передается автовладельцу со всеми необходимыми документами, включая гарантийный талон и сертификаты качества на детали и масло.

Принцип работы датчика скорости
Большинство датчиков работают на эффекте Холла. Для определения скорости и километража используются частотные импульсы, которые подаются с определенным интервалом. Импульсы возникают при вращении колес, поэтому механика высчитывает данные и они отображаются на приборах транспорта. Обычно на каждый километр выдается до 6 тысяч сигналов. Самым совершенным считается датчик скорости КамАЗ евро, так как он создан на основе современных стандартов и европейского опыта в автомобильной сфере, отличается информативностью, точностью.
Расположение
ДСА — аббревиатура датчика скорости автомобиля. ДСА является традиционным приводом спидометра, монтируется внутрь коробки передач, раздаточную коробку или редуктор ведущего моста, отслеживая скорость вторичного или промежуточного валов. Далее система передает данные контроллеру измерения скорости.
Разные модификация Камазов имеют различное расположение датчика скорости. Определяется это конструктивными особенностями определенной модели.
- Самый распространенный вариант — вхождение в систему спидометра. Компонент передает данные, измеряя текущую скорость. Именно поэтому при фразе «не работает спидометр» логичнее предположить поломку именно датчика (данное расположение начали брать за основу, начиная с Камаза 43118).
- Система впрыска, зажигания, прочих систем двигателя может скрывать внутри определитель скорости, чтобы корректировать систему работы двигателя внутреннего сгорания. Данным образом достигается синхронизация между ходовыми качествами тягача и мощностью. Во время движения динамика работы двигателя постоянно меняется. Располагаясь внутри системы впрыска, датчик может отслеживать динамику изменения оборотов двигателя, высчитывая интенсивность движения.
- Любые системы сигнализации либо безопасности могут содержать скоростные определители. Данная система работает аналогично круиз-контролю. Помимо фиксации скорости, она контролирует определенный режим, если водитель вдруг потеряет бдительность, система скорректирует интенсивность движения за него.
- Самый редкий случай расположения, практически никогда не встречающийся на автомобилях марки Камаз — гидроусилитель руля. Как правило, такую локацию практикуют гоночные модификации тягачей. Данная система заключается в алгоритме управления автомобилем через скоростной режим. Иными словами, управляемость напрямую связана с интенсивностью движения.
Одна небольшая деталь, имеющая вполне конкретный функционал, может стать частью совершенно разных механизмов. Однако, расположение внутри механизма спидометра остается самой популярной среди сопутствующих.
Возможные неисправности датчика скорости
У КамАЗ 55102, 65115 часто появляются неисправности устройств, ведь такие модели выпускаются длительное время и на отечественном рынке встречаются многочисленные поддержанные образцы. Неисправности проявляются проблемами с холостыми оборотами (машина может глохнуть), коррозионными изменениями контактов.

- отсутствие информации о километраже и скорости из-за неработоспособных приборов;
- нарушение работы мотора (нарушение хода при холостых оборотах, чрезмерное потребление топлива, потеря мощности);
- серьезные проблемы с системами безопасности.
Обратите внимание! Обязательно используют датчик, который стоял раннее или рекомендованный автопроизводителем. При неправильно подобранном агрегате не удастся провести его установку, переключение между скоростями будет происходить неправильно или технические данные будут неправильно считываться.
Причины неисправности
- Механическая неисправность АКПП
- Обрыв CAN — шины
- Низкое давления воздуха
- Нет «массы» модулятора
- Неисправности электропроводки
- Замыкание CAN — шины
- Отсутствие подачи воздуха
- Нет плюса электропитания на модуляторе
- Неисправности пневмосистемы
- Неисправности датчиков и электроклапанов

Коробка Астроник в сборе перед ремонтом
Функции спидометра
Датчик, прежде всего, связан со спидометром. По этой причине нужно не только знать, где находится датчик скорости КамАЗа, внимательно следить за исправностью, но и учитывать функциональность:
- измерение и отображение скорости;
- отображение информации о пройденном расстоянии;
- информирование о текущем времени;
- сигнализация о превышении допустимой скорости;
- измерение количества импульсов для правильного считывания характеристик.
Астроник ДАФ — не включаются передачи
С утра пораньше поступила заявка. Владелец автомобиля сообщил, что на М7, в районе Орехово-Зуево, сломался автомобиль ДАФ ХФ-105 . Автомобиль заводится, но не может стронуться с места, так как не включаются передачи. На грузовике установлена роботизированная коробка переключения передач ZF Astronic. Дисплей панели приборов высвечивает различные значки и надписи, красным и жёлтым цветом, и зуммер своим верещанием, сигнализирует о критической неисправности. Оказывается, проблема с КПП, проявила себя ещё накануне вечером. Когда водитель остановился на обочине для того что бы переждать время (на МКАД без пропуска, только после одиннадцати вечера, большегрузы пускают), а заодно и отдохнуть. Так вот после остановки, КПП на ДАФе, во время пуска при самодиагностики, обнаружило критическую неисправность, и перестала включать передачи. Водитель, естественно с подачи автовладельца, распотрошил жгуты проводки, идущие от кабины на раму грузовика. И нужные и ненужные, нашёл два оборванных проводочка, обрадовался, – Сейчас поеду (ночь на дворе), но не тут–то было, появилось маркерное освящение…. год назад внезапно погасшее, а панель в это время продолжала светиться красным, а зуммер – верещать.

Астроник ДАФ — не включаются передачи
Датчик скорости КПП ZF (байонет) 0501.210.856

В современных автомобилях большинство узлов компьютеризированы. Именно автоматизация многих процессов позволяет современным автомобилям быть более совершенными с точки зрения экономии расхода топлива, экологичности, быстроты ремонта. Во многом компьютеризация определяется по работе датчиков. Чиповая система распространена практически повсеместно, поэтому большинство узлов современных Камазов посылают информацию о своей работе центральному блоку управления, распределяющему нагрузки соответствующим образом.
Датчик скорости имеет очень важный функционал. Не даром водителю запрещена эксплуатация транспортного средства, если не работает спидометр. Точное определение скоростного режима является одной из составляющих безопасного движения, позволяя контролировать автомобиль. Скорость грузовика нужно контролировать вдвойне тщательно, ведь помимо своего собственного веса тягач везет вес прицепа, груза, обуславливающие поведение грузовика при определенном скоростном режиме. Существует понятие «скорость принятия решения» — точка невозврата, после которой могут произойти необратимые последствия. Для каждого режима езды существует свой скоростной режим, однако, чтобы узнать, где он превышен, необходимо знать текущую скорость, а узнать ее можно только при помощи специального датчика. Где находится ДСА?
Замена и ремонт датчика привода спидометра МАЗ
Неисправности устройства возникают из-за обрыва электрической цепи. Поэтому перед демонтажем датчика привода спидометра МАЗ сначала нужно проверить провода и контакты.
Чаще всего обрыв происходит около разъема. Также следует внимательно проверить изоляцию проводов у коллектора.
Прибор может выйти из строя при движении на больших скоростях. Пластмассовые элементы и контакты расплавляются и происходит замыкание.
При неверных показаниях устройства требуется замена. Неисправные системы ремонту не подлежат. Поэтому мы рекомендуем не экономить, а приобретать новые системы.
Описание ДЗХ
Назначение
Начнем с предназначения. ДЗХ представляет собой устройство, предназначенное для активации белых ламп, свидетельствующих о включении задней передаче в автомобиле. Устройство используется для включения фонарей заднего хода, что позволяет другим участникам дорожного движения знать о намерениях водителя и маневрах, которые он собирается совершить.
В том случае, когда на улице темно, белые фары позволят также предупредить водителей автомобилей, идущих сзади о том, что ваша машина находится на их пути. Это, в свою очередь, позволяет предотвратить возможные происшествия и аварийные ситуации на дороге. Где стоит это устройство — расположение может незначительно отличаться, но как правило, контроллер расположен на коробке передач.
Конструкция и принцип действия
Сам ДЗХ состоит из корпуса, контактов для подключения, штока, движущегося шарика, а также возвратной пружины.
Что касается принципа действия, то он заключается в следующем:
- Водитель переключает рычаг трансмиссии в положение активации задней скорости.
- При этом вилка переключения рычага коробки передач прижимается к контроллеру.
- Далее, устройство осуществляет замыкание кабеля на массу.
- После этого осуществляется активация источника освещения, установленного в , который предупреждает других водителей о том, что автомобиль начал движение задним ходом.
Признаки неисправности
Какие признаки неисправности могут свидетельствовать о поломке ДЗХ:
- Одна из проблем, которая случается чаще всего — окисление контактов на выводах или проводке. Такая неполадка актуальна для многих автовладельцев. Чтобы решить такую проблему, необходимо произвести тщательную очистку контактов, после чего установить их на место. При выполнении этих работ аккумулятор следует отключить. Если же контакты неработоспособны из-за того, что они перегорели, то их в любом случае придется менять. Но прежде чем произвести замену, необходимо выяснить, по какой причине произошло перегорание, скорей всего, суть проблемы кроется в скачках напряжения в бортовой сети.
- Устройство разболталось в посадочном месте. В ходе эксплуатации транспортного средства контроллер может незначительно выйти из места установки, такая проблема обычно обусловлена высокими вибрациями. В данном случае вам нужно будет просто более надежно зафиксировать девайс в месте монтажа.
- Еще одна причина неработоспособности — отсутствие контакта с бортовой сетью в коробке передач. В данном случае необходимо произвести диагностику состояния контактов, а также электроцепей. При необходимости вышедшие из строя компоненты нужно либо зачистить, либо поменять.
- Следующая проблема — нет контакта между разъемом подключения, а также предохранительным монтажным блоком. В этом случае вам также нужно произвести диагностику состояния контактов, а также очистить и поменять провода, если в этом есть необходимость.
- Выход из строя предохранительного устройства. В данном случае проблему позволит решить только замена предохранителя. Если же эта деталь часто выходит из строя, то причина может заключаться в тех же скачках напряжения. Необходимо более внимательно проверить электроцепь.
- Свет заднего хода может не включаться из-за того, что перегорел сам источник освещения, то есть лампа. В данном случае вам придется демонтировать обивку оптики в багажнике и произвести замену вышедшего из строя устройства.
- И, наконец, последняя причина неработоспособности — поломка ДЗХ. В таком случае вы не сможете его отремонтировать, поскольку ремонту такие девайсы, как правило, не подлежат. Контроллер нужно будет поменять (автор видео — канал Ремонт авто своими руками).
Советы по замене устройства

После покупки нового прибора необходимо сделать монтаж. Для этого учтите следующие рекомендации специалистов:
- Для снятия прибора используйте автомобильные ключи нужного номера;
- Обязательно отключайте аккумулятор от бортовой сети;
- Не забудьте выключить зажигание.
Обычно датчик спидометра МАЗ расположен на задней части картера коробки. Чтобы снять запчасть, нужно сначала поднять переднюю часть машины.
Затем отключают контактный разъем прибора и трос спидометра. Откручивают систему. После установки запчасти уплотнитель смазывают маслом.

Устройство прикручивают на место. После замены нужно обнулить ошибки электронного блока управления. Иначе ЭБУ будет считать датчик спидометра МАЗ неисправным.
Блок выдаст сигнал о поломке. После установки нового устройства рекомендуется проверить его исправность.
Для этого пользуются мультиметром или осциллографом.

Не забывайте, что датчик спидометра МАЗ надевается на фланец. Прикручивается тремя болтами и шайбами. Таким образом прибор надежно фиксируется.
Напоминаем, что в нашем каталоге вы можете найти все необходимое для ремонта грузового автомобиля.
Место выключателя в схеме включения света
На автомобилях с МКПП напряжение к лампам при движении задним ходом подается через концевик (так называемая лягушка), который вкручивается непосредственно в корпус коробки передач. При включении реверсной передачи внутри КПП происходит нажатие на кнопку выключателя. Контакты внутри «лягушки» перемыкаются, ток начинает протекать к лампам.

На принципиальной схеме включения фонарей заднего хода мы можем увидеть, что на ВАЗ 1118 «Калина» ток от АКБ через замок зажигания (№2) подается к предохранителю F1. Проходя через плавкую ставку, защищающую цепь включения, «+» идет к концевику (№10). Контакты находятся в нормально разомкнутом состоянии и замыкаются только при включении реверсной передачи. Таким образом, ток начинает протекать к лампочкам. Второй контакт ламп соединен с «–» АКБ через общий контакт «массы» фонарей.
На автомобилях с АКПП роль концевого выключателя лежит на датчике положения селектора. Информация об изменении расположения ручки КПП передается к ЭБУ двигателя, блоку управления светом.
Как проверить «лягушку»
Если фонари заднего хода горят, значит, проблема именно в «лягушке». Некоторые водители разбирают выключатели, зачищают контакты, после чего устройство продолжает исправно работать. О целесообразности таких мер судить вам. Но учитывайте, что на многих авто (в том числе и моделях ВАЗ) концевой выключатель расположен ниже уровня масла в коробке передач. Мы рекомендуем просто заменить датчик включения. Для минимальной потери масла поддомкратьте авто со стороны установки концевика.
На некоторых автомобилях фонари заднего хода не горят по причине неполного включения концевика. Решить проблему можно установкой более тонкой шайбы под «лягушку». Чтобы убедиться, что выключатель рабочий, проверьте мультиметром в режим омметра, замыкаются ли контакты при нажатии на кнопку.
Проверка цепи
Суть диагностика причины, из-за которой не работают лампочки заднего хода, сводится к выявлению участка цепи, на котором пропадает напряжение. Для этого можно воспользоваться обычной контрольной лампочкой. Проверка целостности цепи осуществляется омметром, поэтому вам необходимо знать, .
Начать проверку можно непосредственно с разъема концевого выключателя. Включите зажигание. Один контакт контрольной лампочки подключите к металлической неокрашенной детали, контактирующей с кузовом, а второй – к «+» разъема.
- Если питание приходит, проверьте датчик заднего хода.
- Если после установки «перемычки» в разъем лампочки не горят, значит, проблема в участке цепи провода, идущего от разъема к фонарям. Прозвоните провод до момента, где он делится на лампочки с левой и правой стороны. Скорее всего, причина именно в обрыве.
Как проверить импульсный датчик скорости МАЗ евро коробка ZF. специально для дальнобойщиков
ДАФ95АТИ Ремонт датчика скорости КПП ZF16Подробнее
проверка датчика скоростиПодробнее
Не работают: спидометр, нижний ряд КПП, тахограф. Что делать?Подробнее
Подключение датчика скорости старого образцаПодробнее
Подключение спидометра от МАЗ | Замена тахометра Mercedes 814Подробнее
МАЗ 5440А9 НЕ РАБОТАЮТ ПРИБОРЫ ПРИЧИНАПодробнее
MAN TGA. Перестал работать спидометр!Подробнее
#Корректор #спидометра для #тахографаПодробнее
МАЗ. Ремонт привода спидометраПодробнее
Как проверить датчик скорости (импульсов) на Газель НекстПодробнее
датчик скорости маз зубренок 4370 выносит мозг дайте совет!Подробнее
Ремонт датчика скорости и тахографа на ИвекоПодробнее
спидометр па8090 нового образцаПодробнее
Renault Premium 440 DXI, сбой электропитания тахографа, ремонт эл. проводки.Подробнее
Привод спидометра МЭ 307 датчик скорости МАЗПодробнее
МАЗ, ЯМЗ-650, ОШИБКА ДАТЧИКА КОЛЕНВАЛАПодробнее
Проверка работоспособности
Для диагностики работоспособности устройства вам понадобится загнать авто на яму или эстакаду, чтобы получить доступ к ДЗХ. Процедура проверки осуществляется с помощью тестера — омметра.
Как вариант, можно использовать мультиметр, только настроить его в режим измерения Ом.
Тестирование девайса осуществляется следующим образом:
- Сначала необходимо добраться до ДЗХ и отключить разъем, подключенный к нему.
- Затем к штекеру девайса нужно будет подсоединить щупы тестера, после чего прибор настраивается в режим замера сопротивления.
- Включите зажигание и переведите рычаг трансмиссии в режим задней передачи.
- Запустите силовой агрегат и посмотрите на дисплей тестера. Если показания, выдаваемые на экран, составляют 0 Ом, при этом тестер подал соответствующий звуковой сигнал, это свидетельствует о том, что устройство полностью работоспособное. Если фары заднего хода не включаются, то проверяйте лампочки, предохранитель, цепь подключения, а также контакты.
- Если же тестер в результате проверки показал бесконечность, то это говорит о том, что контроллер вышел из строя, соответственно, его надо менять (автор видео о диагностике и замене — Игорь К).
Похожие посты
Какая длина щеток у (дворников) на МАЗ 5440?
Парни всем добрый день! Подскажите пож. длину щеток (дворников) на МАЗ 5440, а то поехал покупать и забыл смерить. И кстати не посмотрел прямые или под крючок. МАШИНА 2022г
Есть ли клапан на кулере?
Привет всем. На еврике на кулере снизу с одной стороны пробка, с другой на холостых воздух идёт. Че там никто не вникал? Может клапан какой-то или что. Сам сейчас посмотреть не могу — грязь стекает с машины)))
Подскажите, МАЗ 5432 личинка замка двери меняется или с вместе с ручкой только ?
Подскажите, МАЗ 5432 личинка замка двери меняется или с вместе с ручкой только ?
Как переделать обратно на флажок, КПП 238?
Парни подскажите как переделать обратно на флажок , КПП 238 короткая , щас в салоне кнопка на КПП 2 электро клапана , и этим она переключает нижний верхний ряд , хочу сделать по родному от флажка , как проверить этот кран что на КПП, при покупке продавец говорил что так и было у него изначально когда он покупал и не знает как обратно переделать
Где находится датчик заднего хода коробки зф. Не горят фонари заднего хода
Оба не горят, думал лампочки перегорели или провода может не подоткнуты: проверил — лампочки нормальные (спираль целая), провода тоже подходят куда надо. В чем может быть причина?
Re: Лягушка? В смысле выключатель фонарей заднего хода отказал.
Или провод на него одеть забыли, например. У меня так в сервисе одном было: забыли на него провод нацепить, а я думал полетел.
Датчик кпп камаз zf, датчик скорости коробки передач



Тормозная система КамАЗ продумана до мельчайших нюансов, так как от нее зависит техническое состояние транспортного средства, возможность безопасной езды. Установленный датчик скорости КамАЗ является важным устройством, так как он позволяет следить за техническими показателями машины.
Где находится датчик скорости
В большинстве случаев датчики располагаются на КПП и при этом специальным приводом подключены к спидометру, данные которого считывают для определения скорости и километража.

Таким образом, находить функциональные агрегаты желательно с учетом схемы конкретной модели КамАЗа и специфики технической системы. Устройства обладают различными конструкциями, так как отмечается влияние местоположения агрегата.
Контактные датчики признаны менее надежными из-за взаимодействия запчастей, постоянных вращений. Однако такие устройства используются часто, так как устанавливаются взамен привода механического спидометра и позволяют модернизировать тормозные системы. Контактные модели отличаются оптимальной надежностью.
Иногда на КамАЗе датчики скорости могут быть установлены без прямого контакта с вращающимся валом. Для измерения скорости часто используют задающий диск или ротор, так как это устройство является вспомогательным. Бесконтактные модели становятся востребованными, вследствие чего они часто устанавливаются на современные модели КамАЗа.
Популярностью также пользуется датчик скорости КамАЗ zf, так как создан по современным стандартам. В комплектацию входит современная раздаточная коробка, повышающая надежность. Исправный агрегат позволяет узнавать точные технические характеристики транспортного средства. В последние несколько лет такие устройства успешно используются на отечественных автомобилях, среди которых числится КамАЗ. Автомобилисты остаются довольными, ведь при правильном регулярном обслуживании отмечаются дополнительные преимущества, а точнее – экономичный расход топлива и минимальное количество выделяемых веществ в воздух.
В последнее время также предлагают КамАЗ с двигателем Евро 3 и надежным датчиком скорости. Такая модификация отличается специфическим техническим исполнением, поэтому целесообразно обращаться к профессионалам, которые знают, где могут находиться все устройства и как лучше проводить ремонтные мероприятия. При изучении отзывов автомобилистов можно понять, что КамАЗ Евро – это подтверждение модернизации машины, которая перестает быть народной и начинает соответствовать европейским стандартам.
Факт! Любые датчики работают только на физических принципах. В контактных устройствах обычно используют эффект Холла и магниторезистивный эффект (МРЭ), оптроны. Бесконтактные датчики чаще всего работают именно на эффекте Холла и значительно реже на МРЭ.
Принцип работы датчика скорости
Большинство датчиков работают на эффекте Холла. Для определения скорости и километража используются частотные импульсы, которые подаются с определенным интервалом. Импульсы возникают при вращении колес, поэтому механика высчитывает данные и они отображаются на приборах транспорта. Обычно на каждый километр выдается до 6 тысяч сигналов. Самым совершенным считается датчик скорости КамАЗ евро, так как он создан на основе современных стандартов и европейского опыта в автомобильной сфере, отличается информативностью, точностью.

Контактные датчики
Основой таких устройств является соответствующая микросхема со специальной пластинкой и усилительной схемой. Микросхема и магнит не двигаются. Для изменения магнитного поля и считывания импульсов вращаются кольца со специальными прорезями. Наличие небольших разъемов позволяет считывать показатели для отображения на приборах. По такому принципу сделан датчик скорости КамАЗ 5320 старого образца.
Однако на отечественных моделях, в том числе 4308, 53504 (название появилось у некоторых модификациях после рестайлинга 44108) техническая система усовершенствована. Так же можете прочитать про Развести колодки на Камазе – Правильная установка колодок.
Бесконтактные датчики
Устройство работает на эффекте Холла, но конструкция отличается. На валу агрегата (КПП или редуктора моста) находится ротор или импульсный диск с участками, являющимися намагниченными. Между микросхемой Холла и ротором предусмотрен зазор, но при этом импульсные сигналы успешно считаются через стандартные разъемы. Такая схема скорости датчика КамАЗ считается надежной, так как запчасти меньше взаимодействуют друг с другом и предотвращается нежелательное механическое влияние.
Как подключить
Схема подключения спидометра, руководство по калибровке и распиновке имеются в инструкции по эксплуатации устройства. На КамАЗе при изготовлении осуществляется настройка прибора, на нем устанавливается пломба. Необходимость в настройке возникает при замене датчика, самосвального полуприцепа, колес, мостов.
Настройка спидометра состоит в следующем:
- определяется КППС (коэффициент показывающего прибора спидометра);
- корректируется значение предельной скорости;
- корректируется текущее время.
Спидометры КамАЗа не подлежат ремонту. Их разборка приводит к нарушению работы. Замена измерителя осуществляется специалистами.
Если были нарушены пломбы, соединительные провода, датчики, то гарантийное обслуживание прибора прекращается.
Пломбы устанавливают на заводе-изготовителе.
Возможные неисправности датчика скорости
У КамАЗ 55102, 65115 часто появляются неисправности устройств, ведь такие модели выпускаются длительное время и на отечественном рынке встречаются многочисленные поддержанные образцы. Неисправности проявляются проблемами с холостыми оборотами (машина может глохнуть), коррозионными изменениями контактов.

- отсутствие информации о километраже и скорости из-за неработоспособных приборов;
- нарушение работы мотора (нарушение хода при холостых оборотах, чрезмерное потребление топлива, потеря мощности);
- серьезные проблемы с системами безопасности.
Обратите внимание! Обязательно используют датчик, который стоял раннее или рекомендованный автопроизводителем. При неправильно подобранном агрегате не удастся провести его установку, переключение между скоростями будет происходить неправильно или технические данные будут неправильно считываться.
Типичные поломки
Для коробок передач ZF характерны следующие неисправности:
Также при диагностике необходимо обратить внимание на наличие масляных подтеков и следов смазывающей жидкости под автомобилем. При их появлении проверяют целостность корпуса коробки передач, уплотнителей и сальников.



Функции спидометра
Датчик, прежде всего, связан со спидометром. По этой причине нужно не только знать, где находится датчик скорости КамАЗа, внимательно следить за исправностью, но и учитывать функциональность:
- измерение и отображение скорости;
- отображение информации о пройденном расстоянии;
- информирование о текущем времени;
- сигнализация о превышении допустимой скорости;
- измерение количества импульсов для правильного считывания характеристик.
Датчики скорости на автомобилях КамАЗ 43118 и других моделях должны быть работоспособными для безопасной езды, как в городе, так и на трассах.
КАМАЗ (семейство Мустанг). Система контрольно-измерительных приборов
Система контрольно-измерительных приборов (КИП) предназначена для контроля режимов работы агрегатов и отдельных сборочных единиц автомобиля, а также определения скорости движения.
Рис. 7-32. Система контрольно-измерительных приборов
Основными элементами системы КИП являются (рис. 7-32):
– указатель спидометра 1211.3802 Р2 – магнитоиндукционный, с электрическим приводом; -датчик спидометра МЭ307 В3 – герметизированный, магнитоэлектрический, генерирует ток переменной частоты;
– указатель тахометра 363.3813 Р1 – электронный;
– комбинация приборов 281.3801 Р4;
– датчик указателя давления масла ММ370 В8 – мембранного типа с реостатом;
– датчик аварийного давления масла ММ111-Д В9;
– датчик указателя температуры ТМ100-А В10 – полупроводниковый, с терморезистором; -датчик сигнализатора температуры ТМ-111 В11 – термобиметаллический;
– два датчика указателя уровня топлива СЯМИ 407611-114 (В2, В14) – рычажного типа с реостатом и сигнальным устройством контрольной лампы расхода топлива;
Особенности расположения
Датчики скорости имеют различное расположение в механизмах автомобилей. Однако, российские производители авто отличаются своей стабильностью, поэтому Камаз старого образца имеет практически идентичные компоненты, что и Камаз 5320 нового типа.
- Самый распространенный вариант — вхождение датчика в состав системы работы спидометра. Функционал простой: измерение текущей скорости, передача данных. Поэтому когда водитель говорит «не работает спидометр», скорее всего ситуация складывается непосредственно вокруг барахлящего датчика, неверно передающего сигналы.
- Система впрыска, зажигания, прочих систем двигателя может содержать скоростной определитель, чтобы корректировать систему работы двигателя внутреннего сгорания. Во время изменения динамики движения нагрузка на мотор соответственно меняется. Более современные тягачи устроены таким образом, чтобы усиление нагрузки корректировалось скоростным режимом. Таким образом достигается баланс между ходовыми качествами тягача и мощностью.
- Современные автомобили могут включать данный узел в системы сигнализации либо другие узлы безопасности. Подобный ход прекрасно помогает корректировать скорость движения за водителя. Яркий пример — круиз контроль. Современные модели Камаза также имеют круиз-контроли и органичители, чтобы водитель мог полностью сконцентрироваться на дороге.
- Самый редкий случай — гидроусилитель руля, либо другие системы повышенного комфорта. Гидравлика оказывает сильное влияние на определение скорости, поэтому иногда именно в данный узел устанавливаются определяющие механизмы. Однако гидравлическая система — только часть основного механизма, позволяющего автомобилю лучше держать дорогу, то есть является вспомогательной.
Словом, всего один компонент, имея один функционал, может служить частью совершенно разных систем. Каждая по-своему важна, однако передача данных спидометру пока остается самой популярной задачей, распространенной на восьмидесяти процентах современных отечественных тягачах Камаз. Зарубежные новые грузовики работают по более усовершенствованным системам, однако напичканные электроникой, они требуют постоянного технического профессионального обслуживания, в то время как владелец отечественного грузовика может обслужить во многом тягач самостоятельно.
ДСА — аббревиатура датчика скорости автомобиля, — являясь традиционным приводом спидометра, просто монтируется внутрь коробки передач, раздаточную коробку или редуктор ведущего моста, отслеживая скорость вторичного или промежуточного вала. Следующий этап процесса — передача данных на контроллер измерения скорости.
Почему не работает
Если отказал или не работает спидометр, причины могут быть следующими:
- Шестеренки червячной передачи прибора выполнены из пластика. Так как материал непрочный, это может вызвать разрушение шестеренок.
- Обломался трос в месте, где он соединяется со скоростной системой, которая вкручивается в коробку передач.
- Произошло окисление контактов датчика или порвался провод электропитания. При этом осуществляют проверку питания посредством мультиметра.
- Возникла поломка электронной части прибора, находящейся в щитке.
- Возникли искажения показаний аппарата. Чаще всего это связано с калибровкой прибора, которую трудно выполнить.
Скорость измеряют вращением одной оси главной передачи, а при повороте колесо, расположенное на внутреннем радиусе, проходит меньший путь, чем внешнее.
Но основная причина неточности данных заключается в размере колес. Чем больше колесо, тем большее расстояние машина пройдет за 1 оборот вала.
Измерители ошибаются на 5-10 км/ч. Иногда неточность данных бывает причиной ДТП. Поэтому изготовители машин, осуществляя калибровку электронных аппаратов, делают так, чтобы прибор на новой машине не показывал заниженную скорость.
Датчик кпп камаз zf, датчик скорости коробки передач
КПП ZF конструктивно состоит из четырехступенчатой части с понижающей и задней передачами. Есть в ней и промежуточный вал. Количество предлагаемых скоростей увеличивается за счет применения расположенного в задней части демультипликатора планетарного вида. Если учесть понижающую, в общей сложности коробка имеет 9 передач для передвижения автомобиля передним ходом. Скорости с первой по четвертую относятся к пониженному диапазону демультипликатора, а с пятой по восьмую – к повышенному.
Что нужно делать для длительной эксплуатации без ремонтов
Важно: всегда нужно осуществлять регулярный контроль уровня масла в автоматической коробке передач и своевременно выполнять замену расходного материала. Менять смазку требуется не реже, чем каждые 60 тысяч километров пробега. Но этот показатель во многом зависит и от условий эксплуатации. Смазывающий материал теряет свои рабочие свойства при длительном использовании. Меняется вязкость жидкости, увеличивается объем продуктов износа, забиваются фильтрующие элементы. Что касается уровня, то он всегда должен быть в норме, поскольку угар масла не допускается, а понижение объема может быть связано с нарушением герметичности уплотнений. Также следует избегать смешивания жидкостей с разными техническими характеристиками и свойствами.
Чтобы не допустить быстрого выхода из строя коробки передач, необходимо придерживаться следующих правил использования:
- Периодически проверять работу радиатора охлаждения автоматической трансмиссии и производить его очистку при необходимости. Если устройство залеплено грязью, это станет причиной перегрева, приведет к более быстрому износу рабочей жидкости.
- Не допускается пуск мотора с буксира. Если завести двигатель с толкача, включив сначала нейтральную передачу (N), а затем – первую скорость (D), то это приведет к полному выходу из строя агрегата. В момент переключения первичный вал не крутится, а насосное устройство не создает давление жидкости. Поломка возможна из-за того, что непонятно, как произойдет активация соленоидов, какие именно фрикционы включатся, куда направится смазка.
- Всегда требуется прогрев трансмиссии. Отдельные модели КПП ZF более чувствительны к повышенным нагрузкам в непрогретом положении. Если коробка будет работать на высоких мощностях, а охлаждающая жидкость агрегата еще не нагрелась, то это приведет к выдавливанию сальников и уплотнительных элементов в гидравлическом блоке.
- Нельзя включать режим паркинга (Р) во время езды. Активация рычага может стать причиной повреждения фиксатора на селекторе либо попадания металлической стружки от работы зуба крепления по шестеренке внутрь коробки.
- Нежелательно долго буксовать в грязи или снегу. Если транспортное средство застряло, лучше вызвать эвакуатор. Длительные попытки выбраться самостоятельно станут причинами перегрева рабочей жидкости, подгорания фрикционов, активации аварийного режима трансмиссии. Кроме того, не рекомендуется быстро переводить рычаг коробки передач из положения R в D и обратно.
- Не допускаются буксировка других транспортных средств и спортивный или агрессивный стиль езды. Некоторые автолюбители в режиме D нажимают одновременно педали газа и тормоза, чтобы при отпускании последнего можно было резко сорваться с места. Это приводит к быстрому износу конструктивных элементов трансмиссионного агрегата.
Также следует проверить моторный отсек и убедиться, что в него свободно поступает воздух. В противном случае коробке передач не будет хватать обдува. Результат – перегрев КПП.




Устройство и принцип работы КПП от немецкой компании ZF Friedrichshafen AG на машины КамАЗ
Коробки переключения передач (КПП) немецкой компании ZF Friedrichshafen AG, крупнейшего производителя трансмиссионной автомобильной системы, рулевого управления и подвесок, применялись европейскими автомобильно-строительными фирмами для комплектации зарубежных машин. После создания в 2005 г. в Набережных Челнах совместного российско-немецкого предприятия ООО «ЦФ КАМА» агрегаты стали устанавливать на технику Камского производства.

Завод выпускает разные модели КПП ZF на КамАЗ:
- Серия ZF 6S700. Простые 6-ступенчатые КПП с малым весом, небольшими габаритами и простой конструкцией.
- ZF9 — Ecomid 9S1310 TO с 9 ступенями. Широко используются грузовиками средней грузоподъемности: самосвалами КамАЗ-65115 и седельными тягачами 65116, отличаются пониженной передачей, позволяют передвигаться с большими грузами на оптимальной скорости.
- ZF Ecosplit 16S1820 ТО — ЗФ 16-ступенчатая. Устанавливают на тяжелые машины с двигателями 740.51-320, 740.50-360 мощностью 160-500 л. с.
- ZF AS Tronic 12S1930 TO — 12-ступенчатая. Применяется редко в тяжеловесах.
Типичные поломки
Для коробок передач ZF характерны следующие неисправности:
- Сложности с переключением скоростей в трансмиссии. Причины проблемы могут заключаться в неполной деактивации сцепления. Для устранения неисправности потребуется выполнить регулировку механизма. Если система сцепления работает со сбоями, износился один из валов, то потребуется ремонт устройства. Для восстановления агрегата рекомендуется использовать только оригинальные и качественные запчасти для КПП ZF, поскольку при применении подделок есть вероятность быстрого износа и выхода из строя детали.
- Передачи выключаются в делителе самостоятельно. Причину неисправности следует искать в нарушении регулировки хода рычага данного механизма. Для устранения следует произвести корректировку.
- Передачи на агрегате не отключаются либо деактивируются самостоятельно во время движения транспортного средства. Неисправность может быть следствием нарушения регулировки дистанционного приводного устройства либо ослабления фиксаторов рычагов тяг приводного механизма. Пользователю необходимо произвести настройку либо подтянуть крепления.
- Скорости в делителе не активируются. Проблему следует искать в нарушении положения регулировочного винта. Он расположен на педали сцепления. Нужно выполнить регулировку этого элемента, опираясь на рекомендации, описанные производителем транспортного средства в сервисном мануале.
Также при диагностике необходимо обратить внимание на наличие масляных подтеков и следов смазывающей жидкости под автомобилем. При их появлении проверяют целостность корпуса коробки передач, уплотнителей и сальников.



Импульсный датчик КПП ZF 2159
Импульсный датчик формирует только сигналы прямоугольной формы. Этот сигнал на ряду со спидометром предаётся на тахограф. Таким образом импульсные датчики используются на автомобилях с аналоговыми тахографами(использующими для регистрации бумажные диски) или любыми тахографами, которым для регистрации скорости и пройденного расстояния необходимы только электрические импульсы. (Например: KTCO 1318
,
FTCO 1319
или
MTCO 1390 NEC
)
Для надёжности датчик скорости КПП ZF оснащён 2мя чувствительными элементами(сенсорами).
2. Интеллектуальный датчик скорости KITAS 2+
Интеллектуальный датчик скорости KITAS 2+ помимо прямоугольных импульсов передаёт зашифрованный цифровой сигнал используемый цифровыми тахографами для защиты от искажения данных. Датчик одновременно передаёт оба сигнала, сравнивая их показания, тахограф определяет достоверность поступающей информации.
Для автомобилей с цифровыми тахографами последнего поколения (например MTCO 1324 или DTCO 1381), должны использоваться только интеллектуальные датчики KITAS 2+.
Тахограф MTCO 1324
Тахограф DTCO 1381
Как выбрать правильный датчик скорости ZF?
Теперь, когда вы определили какой тахограф у вас установлен и какой датчик вам нужен, возникает вопрос – как отличить простой импульсный датчик скорости ZF от интеллектуального датчика скорости KITAS 2+?
На самих датчиках вы можете увидеть 12-тизначный номер вида: 2171.XXXX.XXXX или 2159.XXXX.XXXX.
Первые 4 цифры указывают на тип датчика: 2159.XXXX.XXXX
– простой импульсный датчик
2171.XXXX.XXXX
– Интеллектуальный датчик скорости
KITAS 2+
Что включает в себя процесс ремонта коробки передач
Ремонт трансмиссионного агрегата ZF включает в себя следующие шаги:
- Диагностика трансмиссии. При необходимости к устройству подключается компьютерное оборудование или сканер.
- Демонтаж и разбор агрегата для определения дефектных узлов и деталей.
- Промывка и очистка конструктивных элементов КПП, внутренних составляющих.
- Дефектовка деталей трансмиссии.
- Подбор запчастей для замены и ремонта. Вместо вышедших из строя устанавливаются новые оригинальные, контрактные или работоспособные б/у детали.
- Промывка гидротрансформаторного устройства от продуктов износа и отложений смазки.
- Сборка трансмиссионного агрегата.
- Залив качественной смазывающей жидкости. Для этой цели желательно использовать масло, рекомендованное заводом-производителем.
- После ремонта и сборки производятся испытания коробки передач на герметичность.
- Завершающим этапом является выходная проверка и тестирование агрегата.
При переборке автомата, который прошел более 200 тысяч километров, рекомендуется менять или восстанавливать гидротрансформатор. Одновременно с этим берутся другие сальники, втулки и фрикционы. Следует заменить прокладку гидравлического блока или сепараторную пластину, даже если визуально она целая, неизношенная. На некоторых моделях коробок передач ZF расходными материалами также являются коннекторы колодки электрической платы с уплотнителями и дорожками, которые имеют свойство протекать при низких температурах. Если транспортное средство длительно эксплуатируется с изношенным гидротрансформатором, который во время движения издает посторонний гул, то это может спровоцировать неисправности в работе масляного насоса и подшипникового устройства помпы.
После проведения ремонта коробки передач транспортное средство передается автовладельцу со всеми необходимыми документами, включая гарантийный талон и сертификаты качества на детали и масло.
Как выбрать датчик скорости КПП ZF: основные критерии и советы

Датчик скорости КПП ZF: описание, функциональность и возможные проблемы
Приветствую, автолюбители! В этой статье я хотел бы рассказать вам о датчике скорости КПП ZF. Этот датчик является одной из важных компонентов автомобиля, отвечающих за передачу информации о скорости и расчет других параметров.
Описание и функциональность датчика скорости КПП ZF
Датчик скорости КПП ZF — это электронное устройство, установленное на коробке передач автомобиля с автоматической КПП ZF. Его задача заключается в измерении оборотов вращения вала передачи, что позволяет определить текущую скорость движения автомобиля. Собранное датчиком значение передается в управляющую электронику автомобиля для корректной работы систем контроля и управления.
Основная функция датчика скорости КПП ZF — обеспечение бесперебойной работы системы контроля автоматической КПП. Управляющая электроника использует сигнал от датчика скорости для выбора оптимального переключения передач, а также для корректного расчета момента сцепления силового агрегата.
Возможные проблемы и неисправности датчика скорости КПП ZF
Неисправности датчика скорости КПП ZF могут привести к неполадкам и неправильной работе автомобиля. Вот некоторые из самых распространенных проблем:
- 1. Ошибка или неработа датчика. В этом случае может возникнуть проблема с определением скорости движения автомобиля, что приведет к некорректной работе КПП.
- 2. Неточные показания скорости. Датчику может потребоваться очистка или замена, если он начинает давать неточные показания о скорости движения.
- 3. Неправильное функционирование системы контроля КПП. Если датчик скорости выходит из строя, управляющая электроника может принимать неправильные решения относительно переключения передач и расчета момента сцепления.
Если вы столкнулись с подобными проблемами, рекомендуется обратиться к специалисту для проведения диагностики и ремонта. Опытный автомеханик сможет определить причину неисправности и выполнить необходимые мероприятия по устранению проблемы.
В заключение, хочу отметить, что датчик скорости КПП ZF является важной частью системы управления автомобилем, отвечающей за передачу информации о скорости движения. Поэтому поддержание его исправности и своевременное устранение возникших неполадок является важным условием надежной и безопасной эксплуатации автомобиля.
