Как правильно подсоединить провода зажигания шевроле лачетти

Замена высоковольтных проводов

Что-то как-то не нравилось мне поведение машины, особенно в дождливую погоду — при нажатии на газ реакция машины была с задержкой. А при подтяжке тросика заметил перетертый провод 4-го цилиндра. Решил поменять. Вдобавок ко всему, про провода GM 96450249 отзывы были крайне отрицательные.

До замены Изоляция в плохом состоянии, и это за 10к пробега

Поехал в Автогарант, купил провода Тесла T923B.

В гараже у меня остались родные провода с завода. Тестером я замерял сопротивление всех проводов, только номера я выставил не по цилиндрам, а по длине. Кстати, в Руководстве по эксплуатации указано, что сопротивление ВВ проводов не должно превышать 3кОм.

Сопротивление проводов, таблица говорит сама за себя После замены

Из этого можно сделать вывод, что отзывам иногда можно верить)
В общем, провода я заменил, двигатель запускаться стал чуть легче, и пропал затуп при нажиме педали газа.

Как правильно подсоединить провода зажигания шевроле лачетти

Замена высоковольтных проводов на Chevrolet Lacetti

О том, как заменить высоковольтные провода на автомобиле Шевроле Лачети расскажет инструкцию предоставленная ниже.
Справиться с любой процедурой можно, тем более если у вас уже был какой никакой опыт в ремонте авто.
Если вдруг вы поняли, что пострадали провода, тогда советуем вам их сразу заменить. Это намного лучше, чем в слякоть или сильный мороз стоять на улице и нервничать из-за того, что автомобиль просто напросто не заводится.
Провода практически нельзя, потому что они различаются длинной. У каждого цилиндра имеется своя.
Действуйте не торопясь и начинайте снимать провода поочередно. Если вы не будете торопиться, тогда всё сделаете правильно.
Более подробно смотрите в видео.

Электрооборудование

Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и силовым агрегатом автомобиля, которые выполняют функцию второго провода.
При неработающем двигателе включенные потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора.

При работе генератора аккумуляторная батарея заряжается.
На автомобиле установлена необслуживаемая свинцовая стартерная аккумуляторная батарея емкостью 55 А. ч.
Генератор — синхронная электрическая машина переменного тока со встроенным выпрямительным блоком и регулятором напряжения.

Шкив генератора приводится во вращение поликлиновым ремнем от шкива привода вспомогательных агрегатов.
Статор и крышки генератора стянуты четырьмя винтами. Вал ротора вращается в шариковых подшипниках, установленных в крышках генератора. Подшипники закрытого типа, смазка, заложенная в них, рассчитана на весь срок службы генератора. Задний подшипник напрессован на вал ротора, а в крышке установлен с небольшим натягом. Передний подшипник запрессован в переднюю крышку, а на валу ротора посадка подшипника скользящая.
В статоре генератора расположена трехфазная обмотка. Вторые концы фазных обмоток припаяны к выводам выпрямительного блока, состоящего из шести кремниевых диодов (вентилей) — трех «положительных» и трех «отрицательных», запрессованных в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные на разных пластинах). Выпрямительный блок закреплен на задней крышке генератора.
Обмотка возбуждения расположена на роторе генератора, а ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание к обмотке возбуждения подводиться через две щетки, которые установлены в щеткодержателе. Щеткодержатель и регулятор напряжения закреплены на задней крышке генератора.
Регулятор напряжения — неразборный узел, при выходе из строя его заменяют.
«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» — к выводу генератора. Обратное подключение приведет к пробою диодов выпрямительного блока генератора.
При работе генератора не следует отключать аккумуляторную батарею, так как возникающие при этом скачки напряжения могут повредить электронные компоненты схемы.
Стартер — четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором, роликовой муфтой свободного хода и двухобмоточным тяговым реле.

К стальному корпусу стартера прикреплены постоянные магниты. Корпус и крышки стартера стянуты двумя болтами. Вал якоря вращается в подшипниках скольжения. Крутящий момент от вала якоря передается на вал привода через планетарный редуктор, состоящий из центральной и коронной (с внутренним зацеплением) шестерен и трех сателлитов на водиле (валу привода).
На валу привода установлена муфта свободного хода (обгонная муфта) шестерней.
Тяговое реле служит для ввода шестерни привода в зацепление с зубчатым венцом маховика коленчатого вала двигателя и включения питания электродвигателя стартера. При повороте ключа зажигания в положение START напряжение подается на обе обмотки тягового реле (втягивающую и удерживающую). Якорь реле втягивается и перемещает рычаг привода, который передвигает муфту свободного хода с приводной шестерней по шлицам вала привода, вводя шестерню в зацепление с венцом маховика. При этом отключается втягивающая обмотка и замыкаются контакты тягового реле, включая электродвигатель стартера. После возвращения ключа в положение ON удерживающая обмотка тягового реле обесточивается и якорь реле под действием пружины возвращается в исходное положение — контакты реле размыкаются и шестерня привода выходит из зацепления с маховиком.
Неисправное тяговое реле заменяют. Неисправность привода стартера выявляется при осмотре после разборки стартера.
Система освещения и сигнализации включает в себя две блок-фары; противотуманные фары; боковые указатели поворотов; задние фонари; фонари освещения номерного знака; дополнительный сигнал торможения; плафоны освещения салона и багажного отделения; звуковой сигнал, а также выключатели всех этих потрабителей.

Блок-фара автомобилей с кузовами седан и универсал

Блок-фара автомобиля с кузовом хэтчбек

Блок-фары автомобилей с кузовом хэтчбек отличаются от блокфар автомобилей с кузовами седан и универсал.
В блок-фарах автомобилей с кузовами седан и универсал установлены: галогенная лампа ближнего света, галогенная лампа дальнего света, лампа габаритного света, лампа указателя поворота (оранжевого цвета) и исполнительный механизм (мотор-редуктор) регулятора направления пучков света фар. В отличие от них, в блок-фаре хэтчбека установлена двухнитевая галогенная лампа дальнего/ближнего света.
Противотуманные фары установлены в переднем бампере.

В противотуманной фаре установлена галогенная лампа, направление пучка света которой регулируется винтом.
Задние фонари автомобилей со всеми тремя типами кузовов отличаются друг от друга.

задний фонарь автомобиля с кузовом седан

задний фонарь автомобиля с кузовом хэтчбек

задний фонарь автомобиля с кузовом универсал

В заднем фонаре установлены лампы: двухнитевая сигнала торможения и габаритного света; указателя поворота (оранжевого цвета); противотуманного света; света заднего хода. Фонари на автомобилях с кузовами седан и универсал установлены на задних крыльях. Задние фонари автомобиля с кузовом хэтчбек состоят из двух частей: одна установлена на заднем крыле, другая — на двери багажного отделения. В фонаре седана установлены две двухнитевые лампы (21/5 Вт): одна сигнала торможения и габаритного света, вторая — габаритного света, но в ней включается только нить 5 Вт при включении габаритного света.
Автомобиль укомплектован подушками безопасности водителя и переднего пассажира. Подушка безопасности водителя расположена на рулевом колесе. Подушка безопасности переднего пассажира установлена в панели приборов.

Часть автомобилей комплектуется боковыми подушками безопасности водителя и переднего пассажира, которые установлены в спинках передних сидений со стороны дверей. Блок управления подушками безопасности расположен в салоне автомобиля под облицовкой туннеля пола между передними сиденьями. Этот блок управляет также преднатяжителями ремней безопасности водителя и переднего пассажира.
Для электрического соединения подушки безопасности, выключателей звукового сигнала и блока управления головным устройством системы звуковоспроизведения со жгутом проводов панели приборов вместо обычного скользящего контакта (во избежание искрообразования и непреднамеренного срабатывания подушки) применено барабанное устройство со спиральным кабелем, работающее по принципу рулетки.

Барабанное устройство со спиральным кабелем: 1 — корпус барабанного устройства; 2 — поводок барабанного устройства; 3 — колодка проводов подушки безопасности; 4 — колодка проводов блока управления головным устройством системы звуковоспроизведения; 5 — колодка проводов выключателей звукового сигнала.

Барабанное устройство прикреплено к соединителю подрулевых переключателей. В цилиндрическом пластмассовом корпусе устройства спирально уложены несколько витков металлопластиковой ленты, которая является электрическим проводником. Один конец ленты, через провода с колодками соединяется со жгутом проводов панели приборов. Другой конец ленты соединен проводами с колодками с подушкой безопасности, блоком управления головным устройством системы звуковоспроизведения и выключателями звукового сигнала. Поводок барабана входит в отверстие ступицы рулевого колеса. При вращении колесо за поводок поворачивает барабан, а с ним и ленту, которая располагается в цилиндрическом корпусе либо на большем, либо на меньшем радиусе.
От своего среднего положения барабан может поворачиваться в каждую сторону до упора на 3,25 оборота. Это предотвращает обрыв ленты при вращении рулевого колеса от нейтрального положения до упора в каждую сторону.

Перед установкой рулевого колеса необходимо установить барабан устройства в среднее положение, при этом поводок должен быть расположен снизу.
Замки всех дверей блокируются электроприводами. Снятие электроприводов замков дверей показано в гл. Кузов.
В зависимости от комплектации автомобиль может быть оборудован электростеклоподъемниками только передних дверей, либо всех дверей.
Снятие электростеклоподъемников показано в гл. Кузов.

Мотор-редуктор стеклоподъемника состоит из червячного редуктора и реверсивного электродвигателя постоянного тока. На выходном валу редуктора установлен барабан с тросом. На тросе закреплен ползун, перемещающийся по направляющей. К ползуну двумя винтами крепятся держатели стекла.
Очиститель ветрового стекла установлен под облицовкой ветрового окна.

Электродвигатель очистителя трехщеточный, двухскоростной, с возбуждением от постоянных магнитов.
Омыватель ветрового стекла состоит из полиэтиленового бачка с электрическим насосом, форсунок на капоте и соединительных шлангов. Бачок омывателя расположен за левым передним крылом. Заливная горловина бачка выведена в моторный отсек.
Автомобили с кузовами хэтчбек и универсал комплектуются очистителем и омывателем стекла двери багажного отделения. Очиститель установлен внутри двери багажного отделения. Электродвигатель очистителя двухщеточный с возбуждением от постоянных магнитов.
Форсунка омывателя закреплена на двери багажного отделения и соединена шлангом с насосом омывателя ветрового стекла, который и подает к ней жидкость. Насос омывателя на хэтчбеке и универсале реверсивный, при вращении вала электродвигателя насоса в одну сторону жидкость из бачка подается на ветровое стекло, а при вращении в другую сторону жидкость подается на стекло двери багажного отделения.
Автомобиль оборудован системой защиты аккумуляторной батареи от разряда. Если при включенных фарах или лампах габаритного света вынуть ключ из выключателя зажигания и открыть дверь водителя, то фары и габаритный свет выключатся автоматически. В этом случае не отключается только плафон освещения салона. Система защиты управляется блоком расположенным слева под панелью приборов.
На часть автомобилей завод-изготовитель устанавливает штатную автомобильную противоугонную систему. Блок управления противоугонной системы установлен под облицовкой туннеля пола. Сирена установлена в моторном отсеке.
В противоугонную систему входят также датчики открытия капота, дверей и багажника. В случае попытки несанкционированного проникновения в салон автомобиля или запуска двигателя противоугонная система включает сирену и все указатели поворотов на 28 секунд.
Большинство электрических цепей защищено плавкими предохранителями . Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения двигателя, электростеклоподъемники и другие) подключаются через реле .
Предохранители и большая часть реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — в панели приборов. Этот блок закрыт крышкой в левом торце панели приборов.

ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В МОТОРНОМ ОТСЕКЕ
Ef1 (30) Цепи предохранителей F13 – F15 и F21 – F24
Ef2 (60) Цепи блока управления АБС
Ef3 (30) Вентилятор отопителя
Ef4 (30) Выключатель зажигания (стартер, цепи предохранителей F5 – F8)
Ef5 (30) Выключатель зажигания (цепи предохранителей F1 – F4, F9 – F12, F17 – F19)
Ef6 (20) Силовая цепь реле низкой скорости вентилятора системы охлаждения
Ef7 (30) Элемент обогрева заднего стекла
Ef8 (30) Силовая цепь реле высокой скорости вентилятора системы охлаждения
Ef9 (20) Элеткродвигатели стеклоподъемников правой передней и задних дверей
Ef10 (15) Катушка зажигания, ЭБУ, клапан рециркуляции отработавших газов
Ef11 (10) ЭБУ, главное реле (ЭБУ Sirius D4)
Ef12 (25) Фары, обмотка реле габаритного света
Ef13 (15) Выключатель сигналов торможения, сигналы торможения
Ef14 (20) Электродвигатель стеклоподъемника левой передней двери
Ef15 (15) Лампы дальнего света фар
Ef16 (15) Звуковой сигнал, сирена автомобильной противоугонной системы, датчик открытия капота
Ef17 (10) Муфта компрессора кондиционера
Ef18 (15) Топливный насос
Ef19 (15)
Комбинация приборов, плафоны освещения салона и багажника, сигнализатор состояния
иммобилайзера, предупредительный сигнал, блок управления складыванием наружных
зеркал
Ef20 (10) Лампа ближнего света левой фары
Ef21 (15)
Датчики концентрации кислорода, клапан продувки адсорбера, датчик фаз, ЭБУ (Sirius D4),
обмотка реле низкой скорости вентилятора системы охлаждения, обмотка реле высокой
скорости вентилятора системы охлаждения, обмотка управляющего реле вентилятора
системы охлаждения
Ef22 (15) Форсунки, клапан рециркуляции отработавших газов, обмотка реле топливного насоса (ЭБУ
HV-240)
Ef23 (10) Фонари освещения номерного знака, лампа габаритного света в левой фаре, лампа
габаритного света в левом заднем фонаре, предупредительный сигнал
Ef24 (15) Противотуманные фары
Ef25 (10) Элементы обогрева наружных зеркал заднего вида
Ef26 (15) Блок управления центральным замком
Ef27 (10) Лампа ближнего света правой фары
Ef28 (10)
Лампа габаритного света в правой фаре, лампа габаритного света в правом заднем фонаре,
регулятор яркости подсветки приборов, часы, подсветка комбинации приборов, подсветка
блока управления вентиляцией, отоплением и кондиционированием, подсветка блока
автоматического управления кондиционером, подсветка пепельницы, подсветка регулятора
направления пучков света фар, подсветка головного устройства звуковоспроизведения,
подсветка выключателя режима HOLD, подсветка выключателя аварийной сигнализации

РЕЛЕ МОНТАЖНОГО БЛОКА В МОТОРНОМ ОТСЕКЕ
Обозначение Наименование Включаемые цепи
К1 Реле габаритного света
Лампы габаритного света в фарах, лампы
габаритного света в задних фонарях, лампы
подсветки комбинации приборов и органов
управления
К2 Реле звукового сигнала Звуковой сигнал
К3 Главное реле системы управления
двигателем
Форсунки, датчики концентрации кислорода,
датчик фаз, клапан продувки адсорбера, обмотка
реле топливного насоса, реле высокой скорости
вентилятора системы охлаждения, реле низкой
скорости вентилятора системы охлаждения,
управляющее реле вентилятора системы охлаждения
К4 Реле фар Лампы блок-фар
К5 Реле противотуманных фар Лампы противотуманных фар
К6 Реле компрессора кондиционера Электромагнитная муфта компрессора кондиционера
К7 Реле топливного насоса и катушки
зажигания
Электродвигатель топливного насоса и катушка
зажигания
К8 Реле стеклоподъемников Электродвигатели стеклоподъемников
К9 Реле низкой скорости вентилятора
системы охлаждения
Электродвигатель вентилятора системы охлаждения
К10 Реле обогрева заднего стекла Элемент обогрева заднего стекла
К11 Реле высокой скорости вентилятора
системы охлаждения
Электродвигатель вентилятора системы охлаждения

ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В САЛОНЕ АВТОМОБИЛЯ
F1 (10) Блок управления подушками безопасности
F2 (10)
Блок управления двигателем, блок управления АКП, генератор, датчик скорости автомобиля,
электромагнитный клапан впускного трубопровода (ЭБУ Sirius D4), обмотка главного реле
(ЭБУ MR-140 и HV-240), обмотка реле топливного насоса и катушек зажигания (ЭБУ Sirius D4),
датчик положений селектора АКП
F3 (15) Аварийная сигнализация
F4 (10)
Комбинация приборов, выключатель сигналов торможения, блок автоматического управления
кондиционером, электродвигатель привода заслонки, блок управления гидроусилителем
рулевого управления, предупредительный сигнал
F5 Не используется
F6 (10) Обмотка реле компрессора кондиционера, обмотка реле фар, обмотка реле обогрева заднего
стекла, обмотка реле стеклоподъемников
F7 (20)
Блок управления вентиляцией, отоплением и кодиционированием, электродвигатель привода
распределительной заслонки, электродвигатель привода заслонки, обмотка реле высокой
скорости вентилятора отопителя, блок автоматического управления кондиционером, обмотка
реле вентилятора отопителя
F8 (15) Блок управления складыванием наружных зеркал, переключатель наружных зеркал
F9 (25) Правый подрулевой переключатель очистителей и омывателей, электродвигатель очистителя
ветрового стекла, электродвигатель очистителя заднего стекла
F10 (10) Не используется
F11 (10) Антиблокировочная система тормозов
F12 (10) Блок управления иммобилизатора, датчик дождя, блок управления автомобильной
противоугонной системой
F13 (10) Блок управления АКП
F14 (15) Выключатель аварийной сигнализации
F15 (15) Блок управления автомобильной противоугонной системой
F16 (10) Диагностический разъем
F17 (10) Часы, головное устройство звуковоспроизведения
F18 (15) Электрические розетки
F19 (15) Прикуриватель
F20 (10) Выключатель света заднего хода, датчик положения селектора АКП, блок управления
задержкой выключения плафона освещения салона
F21 (15) Лампы противотуманного света в задних фонарях
F22 (15) Часы, блок управления вентиляцией, отоплением и кондиционированием, блок
автоматического управления кондиционером
F23 (15) Головное устройство звуковоспроизведения
F24 (10) Блок управления иммобилайзера

Расположение реле под панелью приборов: 1 — блок управления системой защиты аккумуляторной батареи; 2 — прерыватель указателей поворотов; 3 — реле включения противотуманного света в задних фонарях; 4 — реле блокировки стартера

Разъёмы Лачетти и соединения масс

Ниже представлены разъёмы Лачетти в кузовах седан, хэтчбек и универсал, а также соединения электрических масс кузова и двигателя. Также указаны места укладки жгутов электрической проводки.

Если возникают трудности с чтением схем, тогда ознакомьтесь со статьёй Как читать электрические схемы автомобилей

Все электрические массы должны всегда иметь минимальное сопротивление, чтобы обеспечить правильную и долговечную работу электрических систем и двигателя. Особое внимание необходимо уделить массе G104. Особенно если у Вашего авто наблюдаются некорректные показания датчиков, проявляются всевозможные дергунки и проблемный холостой ход.

Масса G104 находится под стартером. В этой точке подключены несколько “массовых” проводов. В том числе от АКБ и ЭБУ. Поэтому нарушение контакта в этом месте может привести к самым неожиданным проблемам.

К ней неудобно добраться, но вполне реально. Если прощупать толстый провод от отрицательной клеммы аккумуляторной батареи, то вы как раз доберётесь до этой массы G104

Вот видео на эту тему

Даже если видимых проблем у Вашего авто не наблюдается, всё равно возьмите за правило раз в 2-3 года проводить профилактику минусовых соединений электрических цепей. Для этого необходимо разобрать соединение, очистить, собрать и обработать каким-нибудь средством защиты контактов.

Ключом на 12мм откручиваем гайку и вытягиваем провода на видное место

Зачищаем всё. И не забываем зачистить место крепления

Расположение жгутов проводов, соединений масс и контактных разъёмов Лачетти

Sirius D4

MR-140/HV-240

Информация о разъёмах, соединений с массой и электрических колодках Шевроле Лачетти

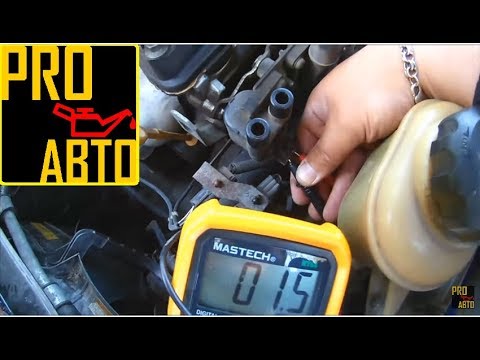

Как подключиться к распиновке катушки зажигания Лачетти?

Зажигание является одной из ключевых систем автомобиля, которая отвечает за создание и подачу высоковольтного электрического импульса на свечи зажигания. Катушка зажигания Лачетти играет важную роль в этой системе. В данной статье я расскажу о распиновке катушки зажигания для автомобиля Chevrolet Lacetti.

Что такое распиновка и зачем она нужна

Распиновка – это схема, описывающая порядок соединения проводов и контактов на электрическом разъеме. Она позволяет правильно подключить катушку зажигания, обеспечивая надежную работу двигателя и предотвращая возможные поломки или неисправности.

Распиновка катушки зажигания Лачетти

Распиновка катушки зажигания Лачетти может различаться в зависимости от года выпуска и модификации автомобиля. Важно учитывать это при подключении катушки зажигания или замене проводов.

Приведу распиновку катушки зажигания Лачетти в соответствии с обычной схемой для данной модели:

Контакт	Описание
1	Плюс питания (+12V)
2	Сигнальный провод от блока управления двигателем
3	Свеча 1 (цилиндр 1)
4	Свеча 2 (цилиндр 4)
5	Свеча 3 (цилиндр 3)
6	Свеча 4 (цилиндр 2)

При подключении или замене катушки зажигания Лачетти, необходимо тщательно следить за правильностью подключения проводов к соответствующим контактам. Неправильное подключение может привести к проблемам с работой двигателя или даже повреждению катушки и других компонентов.

Важность правильной распиновки

Правильная распиновка катушки зажигания Лачетти является гарантией стабильной работы двигателя и эффективного сгорания топлива. Неправильная распиновка может привести к неравномерной работе цилиндров, пропускам зажигания, потере мощности и увеличению расхода топлива.

Если у вас возникли сложности с подключением или заменой катушки зажигания Лачетти, рекомендую обратиться к квалифицированному автомеханику, который поможет вам решить данную проблему.

Проводка катушки зажигания Лачетти

Катушка зажигания является важной частью системы зажигания автомобиля. Она отвечает за передачу электрического сигнала от аккумулятора к свечам зажигания, что в свою очередь обеспечивает их правильную работу. Возможность выполнять эту задачу важна для обеспечения эффективной работы двигателя и поддержания его надежности. Проводка катушки зажигания является одним из важных аспектов установки этого элемента в автомобиле.

Перед установкой катушки зажигания необходимо убедиться в ее правильном подключении. Для этого необходимо проследить, чтобы провода катушки были подключены к соответствующим контактам свечей зажигания в правильном порядке. Обычно существует маркировка проводов, которая облегчает их правильное подключение. Важно учесть, что каждый провод должен быть подключен к своей свече зажигания, чтобы не возникало сбоев в работе двигателя.

Важно помнить, что перед проведением проводки катушки зажигания необходимо отключить электрическую цепь автомобиля, чтобы избежать возможных несчастных случаев.

Проводка катушки зажигания выполняется с использованием специализированных проводов. Эти провода предназначены для передачи электрического сигнала с высокой точностью и минимальными потерями. Кроме того, они обладают высокой изоляцией, что обеспечивает защиту от нежелательных перегораний и коррозии. Перед установкой проводов рекомендуется провести их проверку на целостность и заменить в случае обнаружения повреждений. Установка новых проводов обеспечит стабильность работы системы и продлит срок службы катушки зажигания.

Провода катушки зажигания на Лачетти

Провода катушки зажигания являются важной частью системы зажигания автомобиля Chevrolet Lacetti. Они отвечают за передачу высокого напряжения от катушки зажигания к свечам, что позволяет создать искру для зажигания топливовоздушной смеси в цилиндрах двигателя. Как правило, установка новых проводов катушки зажигания требуется при замене самой катушки или при наличии проблем с зажиганием двигателя.

Во время установки новых проводов катушки зажигания на Лачетти рекомендуется соблюдать следующие рекомендации:

1. Выбор качественных проводов: Приобретайте провода катушки зажигания у проверенных производителей, чтобы быть уверенными в их надежности и качестве. Оригинальные провода или аналоги, рекомендованные производителем автомобиля, являются наиболее надежным выбором.
2. Правильная длина проводов: Провода катушки зажигания должны быть подобраны по длине, чтобы идеально соответствовать конфигурации и расположению катушки и свечей зажигания на двигателе. Перед покупкой проводов убедитесь, что они имеют правильные размеры.
3. Правильное соединение: При установке проводов катушки зажигания необходимо обратить внимание на правильное соединение каждого провода с катушкой и свечами зажигания. Внимательно следуйте инструкциям производителя и убедитесь, что провода правильно подключены и надежно зафиксированы.
4. Соблюдение порядка проводов: Важно установить провода катушки зажигания в правильном порядке, чтобы не возникло перекрестных искр и проблем с зажиганием. Обычно порядок установки указан на крышке катушки зажигания или в руководстве по эксплуатации автомобиля. Если вы не уверены в правильном порядке, проконсультируйтесь с техническим специалистом.
5. Поддержание проводов в хорошем состоянии: После установки новых проводов регулярно проверяйте их состояние и производите необходимую обслуживание. Опасность возникновения проблем с зажиганием может снизиться при правильном использовании и своевременной замене поврежденных проводов.

Важно отметить, что некачественные или поврежденные провода катушки зажигания могут вызвать проблемы с зажиганием двигателя, такие как нестабильные обороты холостого хода, потеря мощности или даже полная прекращение работы двигателя. Поэтому рекомендуется вовремя обратить внимание на состояние проводов и при необходимости заменить их для обеспечения надежной работы системы зажигания на Лачетти.

Плюсы	Минусы
Надежное зажигание	Возможность повреждения или износа проводов
Улучшение работы двигателя	Необходимость правильной установки
Повышение эффективности топлива	Регулярная проверка и обслуживание

Подготовка к установке

Перед установкой проводки катушки зажигания на Лачетти необходимо выполнить несколько подготовительных шагов:

Проверка состояния катушки зажигания

Перед установкой новой проводки рекомендуется проверить состояние самой катушки зажигания. Проверить можно с помощью мультиметра, проведя измерения сопротивления и обнаружив неправильную работу.

Перед началом работ по установке проводки катушки зажигания необходимо отключить аккумуляторную батарею автомобиля. Это позволит избежать возможных коротких замыканий и других неприятностей.

Для установки проводки катушки зажигания вам понадобятся следующие инструменты и материалы:

• Ключи для откручивания и закручивания клемм аккумулятора;
• Отвертки для демонтажа крышки катушки зажигания;
• Монтажная проводка катушки зажигания;
• Зажимы для крепления проводки;
• Смазка для улучшения контакта.

После проведения всех подготовительных работ можно приступить к установке проводки катушки зажигания на Лачетти.

Важно помнить, что при выполнении любых работ на автомобиле нужно соблюдать меры предосторожности и не пренебрегать правилами безопасности. Если вы не уверены в своих навыках или опыте, лучше обратиться к профессионалам.

Необходимые инструменты

Для проведения проводки катушки зажигания на Лачетти вам понадобятся следующие инструменты:

• Отвертки: плоская и крестовая, для снятия крышки двигателя и крепления катушки зажигания.
• Зажимы для проводов: помогут безопасно отсоединить провода от катушки зажигания.
• Ключи: возможно потребуется отвернуть гайки или болты для доступа к катушке зажигания.
• Тестер: позволит провести проверку работы катушки зажигания перед и после установки.
• Антикоррозионная смазка: поможет защитить контакты и провода от влаги и коррозии.

Убедитесь, что у вас есть все необходимые инструменты перед началом работы, чтобы избежать прерывания процесса установки.

Снятие старой катушки зажигания

Перед началом снятия старой катушки зажигания рекомендуется выключить зажигание и отключить проводку от аккумулятора для безопасной работы.

1. Откройте капот автомобиля и обнаружьте катушку зажигания. Катушка обычно имеет несколько проводов, которые выходят из нее и подключаются к свечам зажигания.
2. С помощью подходящего инструмента аккуратно отсоедините провода от катушки зажигания. Обычно провода просто надеваются на соответствующие штырьки, поэтому следует аккуратно вытянуть провода, не повредив их.
3. Убедитесь, что вы помните порядок, в котором провода были подключены к катушке зажигания или создайте схему подсоединения для последующей установки новой катушки.
4. Отверните крепление катушки зажигания с помощью подходящего инструмента. Обычно применяются винты или болты для крепления катушки к двигателю. Отверните крепление, чтобы отсоединить катушку от автомобиля.
5. Осторожно снимите старую катушку зажигания с двигателя. Будьте осторожны, чтобы не повредить провода или другие детали.

После снятия старой катушки зажигания можно приступить к установке новой катушки или проверке и очистке старой катушки перед установкой обратно. Убедитесь, что все провода подключены в правильном порядке, а катушка надежно закреплена на двигателе. Также не забудьте включить проводку обратно к аккумулятору и включить зажигание перед проверкой работоспособности катушки зажигания.

Подключение новой катушки зажигания

При неисправности катушки зажигания автомобиля Лачетти, требуется ее замена. Для этого необходимо выполнить следующие шаги:

1. Отсоединить отрицательный клеммный зажим аккумулятора, чтобы исключить возможность возникновения короткого замыкания при замене катушки зажигания.
2. Отсоединить электрический разъем с проводами от старой катушки зажигания. Внимательно пометьте каждый провод, чтобы в дальнейшем не ошибиться при их подключении к новой катушке зажигания.
3. С помощью специального инструмента (обычно это специальный ключ или торцевая головка) ослабьте крепление катушки зажигания к двигателю и снимите ее.
4. Установите новую катушку зажигания на место предыдущей. Обратите внимание на правильное положение катушки и правильную ориентацию электрического разъема.
5. Закрепите новую катушку зажигания к двигателю, аккуратно затянув крепежные болты или гайки.
6. Подключите электрический разъем с проводами к новой катушке зажигания. Убедитесь, что каждый провод подключен в соответствующий разъем на катушке.
7. Проверьте, что все соединения надежно закреплены и не имеют люфтов.
8. Подсоедините отрицательный клеммный зажим аккумулятора.

После проведения всех вышеуказанных действий можно приступать к проверке работоспособности новой катушки зажигания на автомобиле Лачетти. Рекомендуется запустить двигатель и проверить его работу на холостом ходу. При возникновении каких-либо проблем или неисправностей обратитесь к специалисту.

Проверка правильности установки

После установки проводки катушки зажигания на Лачетти, следует выполнить проверку правильности ее установки. Это позволит избежать возможных проблем и сбоев в работе двигателя.

Для проверки правильности установки проводки катушки зажигания рекомендуется выполнить следующие действия:

1. Проверить, что все провода подключены к соответствующим контактам катушки зажигания.
2. Убедиться, что провода установлены на своих местах и надежно прикреплены.
3. Проверить состояние проводов: они не должны быть повреждены, перетерты или оборваны.
4. Установить катушку зажигания в соответствии с рекомендациями производителя автомобиля.
5. Проверить контакты катушки зажигания на наличие коррозии или окисления. При необходимости очистить их.

После проведения проверки правильности установки проводки катушки зажигания на Лачетти, можно выполнить запуск двигателя и проверить его работу. Обратите внимание на стабильность работы двигателя, отсутствие пропусков зажигания, а также наличие аномалий в работе двигателя или появление ошибок на приборной панели.

Если в процессе проверки вы обнаружите какие-либо проблемы или неуверенности, рекомендуется обратиться к специалисту или авторизованному сервисному центру для проведения более детальной диагностики и устранения проблемы.

Рекомендации по проведению проводки

При установке проводки катушки зажигания на Лачетти следует придерживаться следующих рекомендаций:

• Выбор проводки. Для установки рекомендуется использовать специальную проводку, предназначенную для данной модели автомобиля. Такая проводка обеспечивает оптимальное качество зажигания и снижает риск возникновения проблем с электричеством. Также важно выбрать проводку правильной длины, чтобы она достаточно хорошо подходила катушке зажигания без излишнего натяжения или свободы.
• Подготовка к установке. Перед установкой новой проводки катушки зажигания рекомендуется проверить состояние предыдущей проводки и провести диагностику системы зажигания. При необходимости заменить старую проводку, так как она может быть изношенной или поврежденной.
• Правильное подсоединение. При установке новой проводки необходимо обратить внимание на правильное подсоединение проводов катушки зажигания. Каждый провод должен быть подключен к соответствующему контакту катушки зажигания. При необходимости использовать инструкцию или диаграмму проводки, чтобы избежать путаницы.
• Защита проводки. Для обеспечения долговечности и надежности проводки катушки зажигания на Лачетти рекомендуется прокладывать провода таким образом, чтобы они не пострадали от трения, вибраций или контакта с острыми или горячими поверхностями. Рекомендуется использовать специальные держатели и защитные оболочки для проводки.
• Тщательная фиксация. После установки проводки катушки зажигания необходимо убедиться, что провода тщательно закреплены и надежно фиксируются. Это поможет избежать их рассоединения или перемещения, а также предотвратит возможные короткие замыкания.
• Проверка работоспособности. После установки проводки катушки зажигания рекомендуется провести проверку работоспособности системы зажигания и катушки. При необходимости выполнить регулировку или замену других компонентов системы зажигания.

Следуя данным рекомендациям, можно быть уверенным в качественной и надежной установке проводки катушки зажигания на автомобиле Лачетти.

Вопрос-ответ

Как провести проводку катушки зажигания на Лачетти?

Для того чтобы провести проводку катушки зажигания на Лачетти, сначала нужно отключить аккумулятор автомобиля. Затем необходимо аккуратно отсоединить провода от старой катушки зажигания и подключить их к новой. После этого следует корректно подключить новую катушку зажигания к месту установки и закрепить ее на месте. Наконец, подключите аккумулятор обратно и проверьте работу системы зажигания.

Какие рекомендации можно дать при установке катушки зажигания на Лачетти?

При установке катушки зажигания на Лачетти рекомендуется следовать нескольким советам. Во-первых, перед тем как приступить к установке, убедитесь, что у вас есть новая катушка зажигания. Во-вторых, перед отсоединением старой катушки зажигания от аккумулятора, обязательно выключите двигатель и отключите зажигание. В-третьих, при установке новой катушки зажигания следует тщательно провести проводку, чтобы избежать возможных ошибок и проблем с зажиганием.

Что делать, если при установке новой катушки зажигания на Лачетти возникают сложности?

Если при установке новой катушки зажигания на Лачетти возникают сложности, первым делом стоит проверить, правильно ли вы подключили провода к новой катушке. При необходимости можно воспользоваться схемой проводки для более точной установки. Если проблема остается неразрешенной, рекомендуется обратиться к автомеханику или специалисту по обслуживанию автомобилей.

Как узнать, когда нужно менять катушку зажигания на Лачетти?

Замена катушки зажигания на Лачетти может потребоваться в нескольких случаях. Во-первых, если при работе двигателя возникают проблемы с зажиганием или появляются ошибки на приборной панели, связанные с системой зажигания. Во-вторых, катушка зажигания может потребоваться заменить в случае ее поломки или износа. В любом случае, если у вас есть подозрения на неисправность катушки зажигания, рекомендуется обратиться к специалисту для диагностики и определения необходимости замены.
