8" магнитола MIB3, снятие, устройство, размышления

Когда искал информацию в сети как снимать нашу магнитолу, везде было только
про то как снять заглушку и открутить 2 винта. А дальше почти везде говорилось,
что надо резко дергать магнитолу. И это неверная рекомендация. Для того чтобы снять

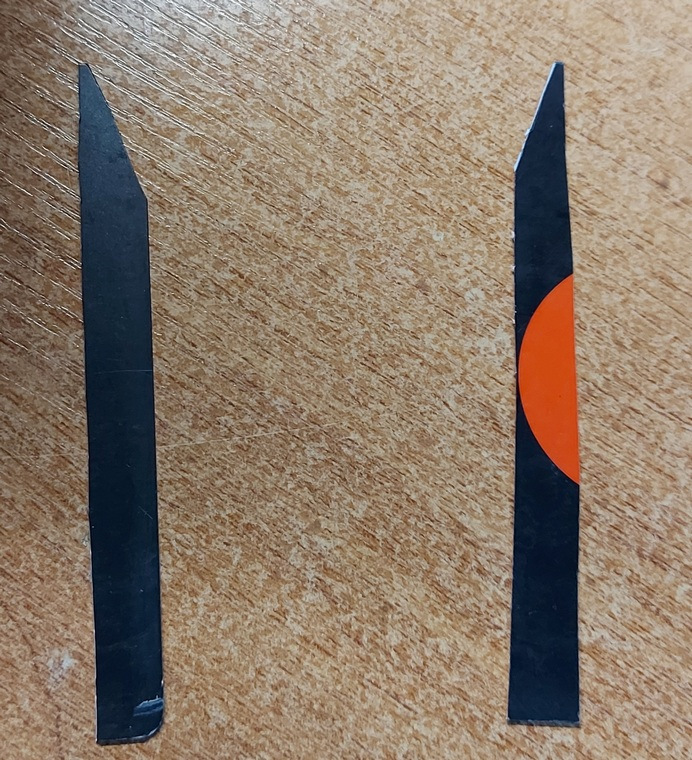

магнитолу не применяя силу достаточно изготовить два ключа для разблокировки
нижних замков крепления магнитолы, вот так выглядят эти ключи изготовленные из
любой пластиковой карты:

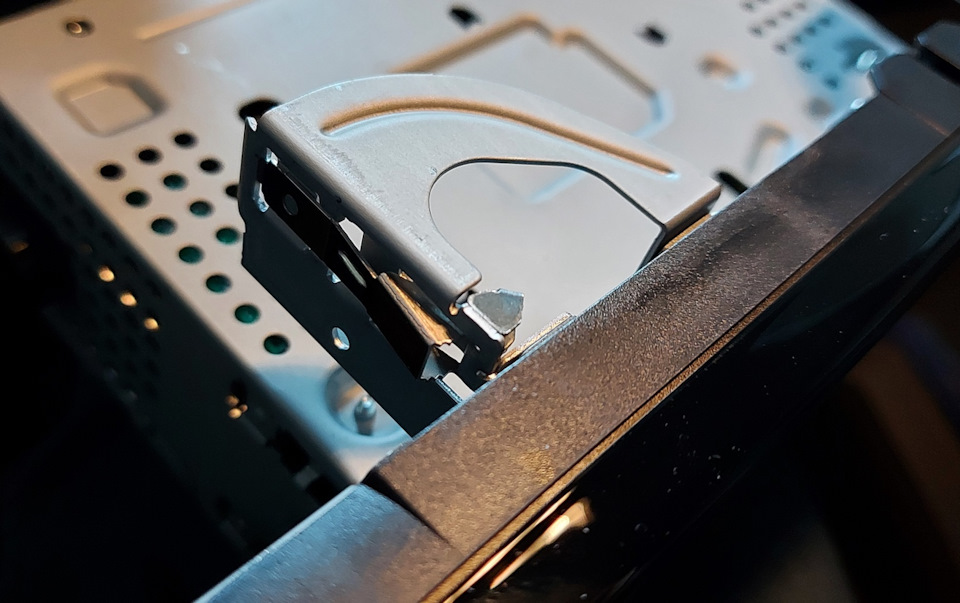

а вот так выглядит сам замок до установки в него ключа:

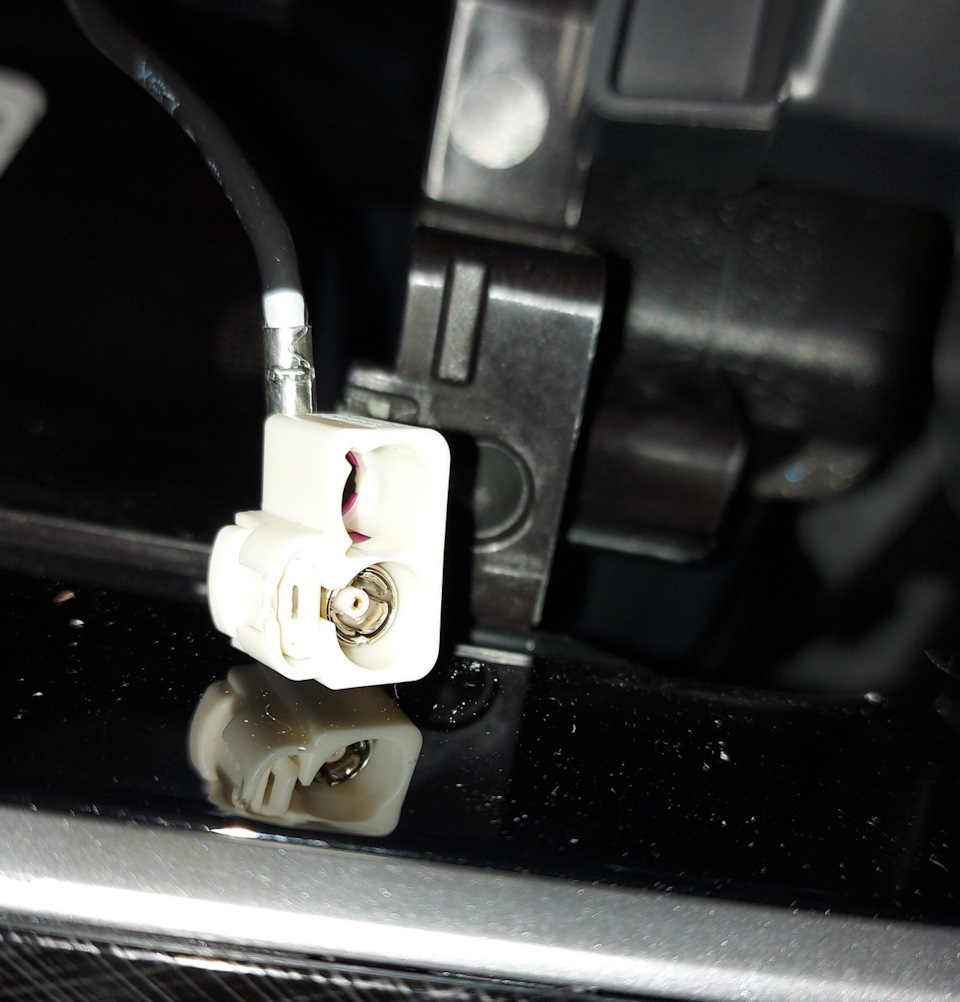

И только после этого магнитола легко извлекается. Далее отсоединяем разъем радио:

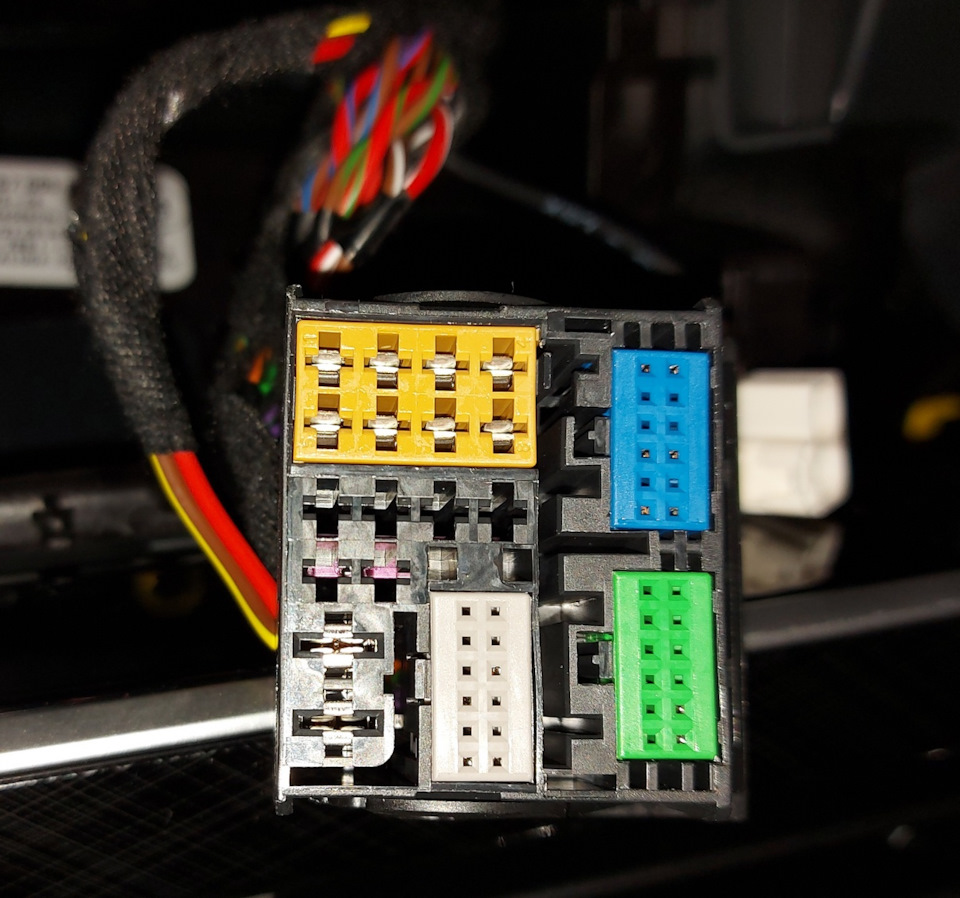

И основной разъем:

Каждый из разъемов снабжен ключом, который надо разблокировать для отключения разъема.

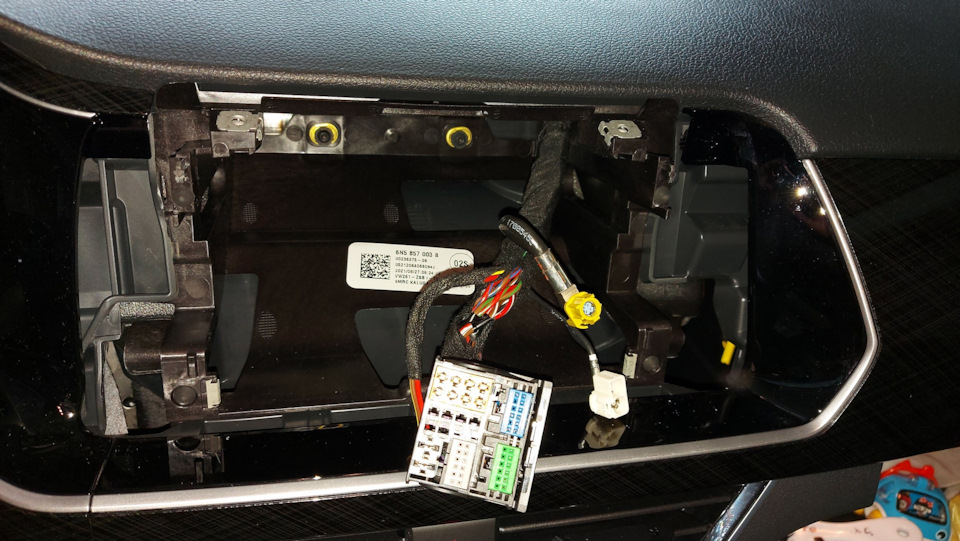

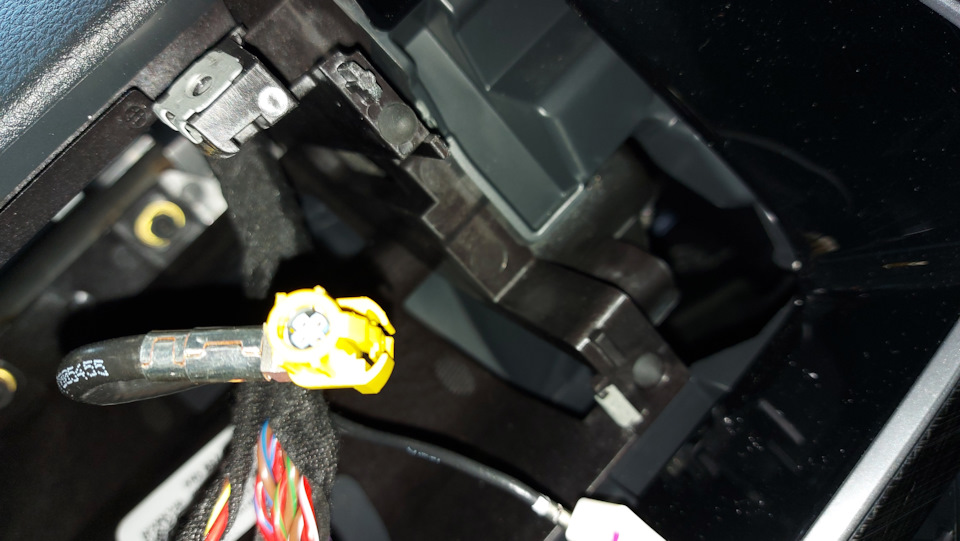

Вот так выглядит место установки нашей магнитолы.

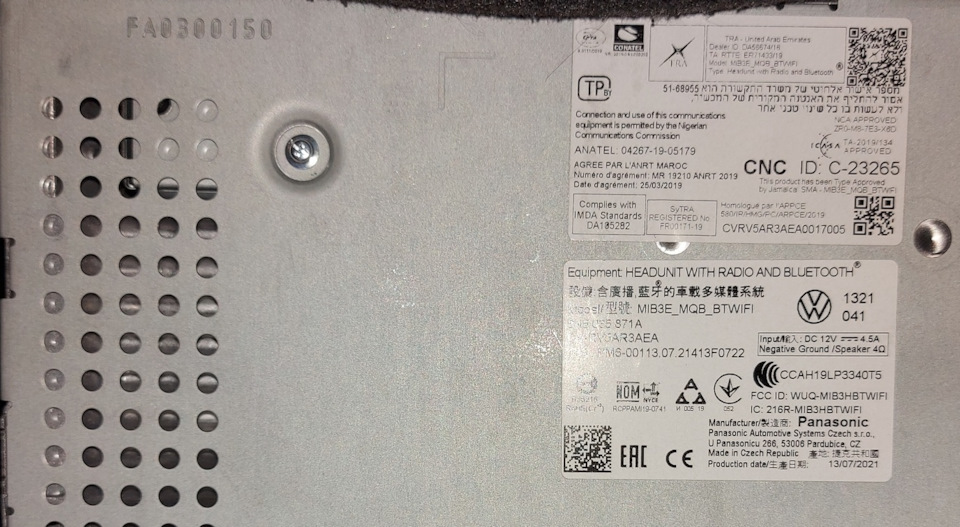

Вот такая наклейка на нашей VW магнитоле MIB3:

и в принципе она ничем не отличается
от такой же наклеки магнитолы от Шкоды, но вот у Шкоды есть беспроводной Android Auto, а
у нас нет и вот почему:

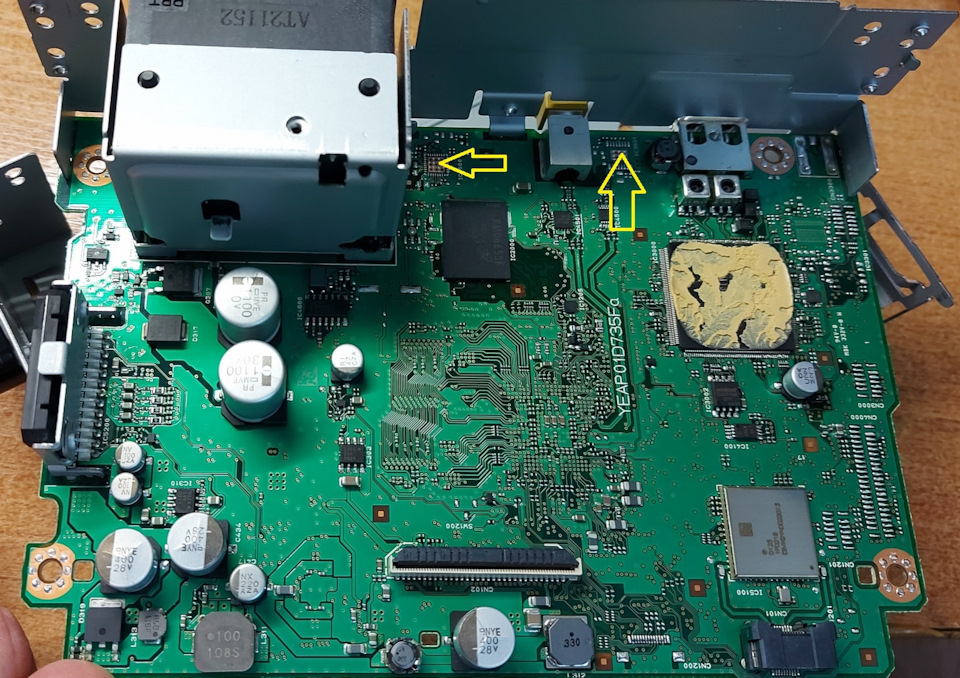

У нас отсутствует как таковая м/сх отвечающая за работу WiFi, поэтому активировать Wifi через
CarScanner бесполезно… Единственным моим предположением почему у нас такая урезанная версия это дефицит
чипов и таким образом VW пытается выйти из ситуации.

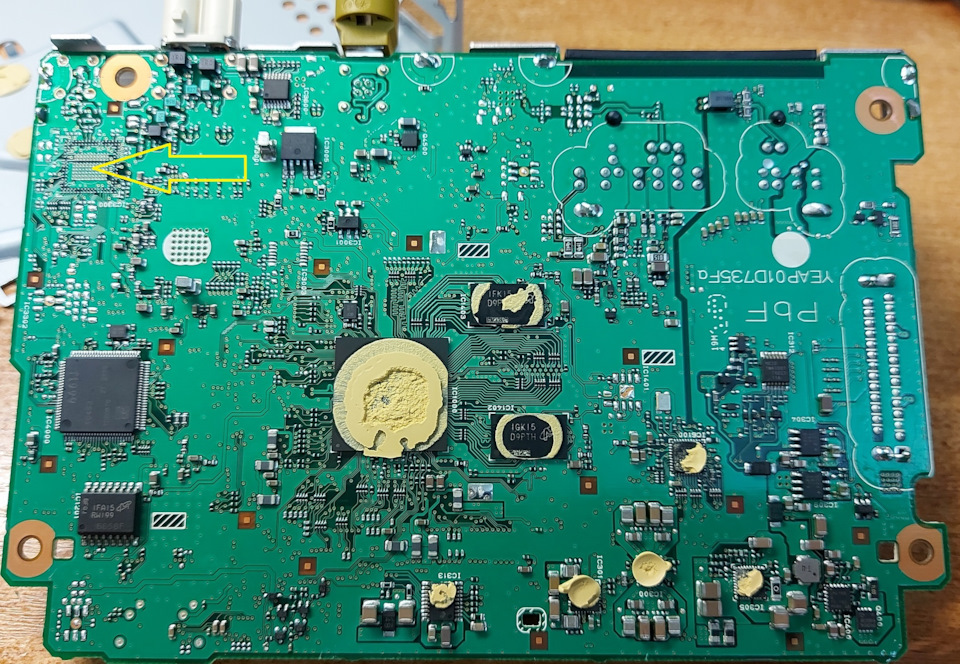

А вот тут скорее всего должна была стоять м/сх GPS навигации, но ее тоже нет

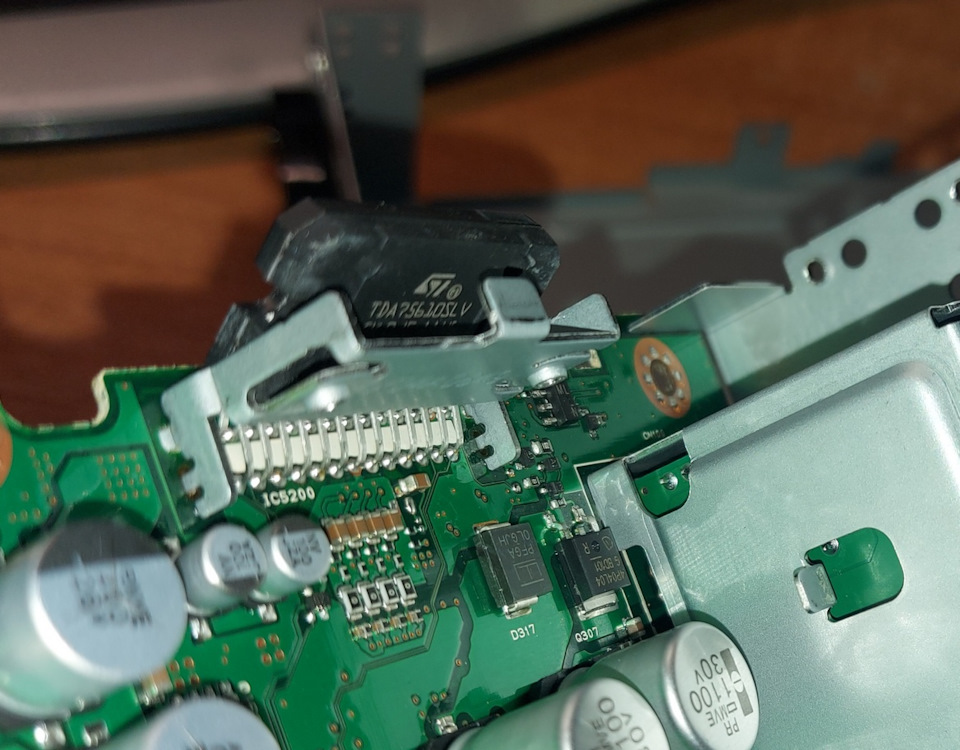

Микросхема усилителя мощности стоит вполне себе достойная TDA75610SL от ST microelectronics.

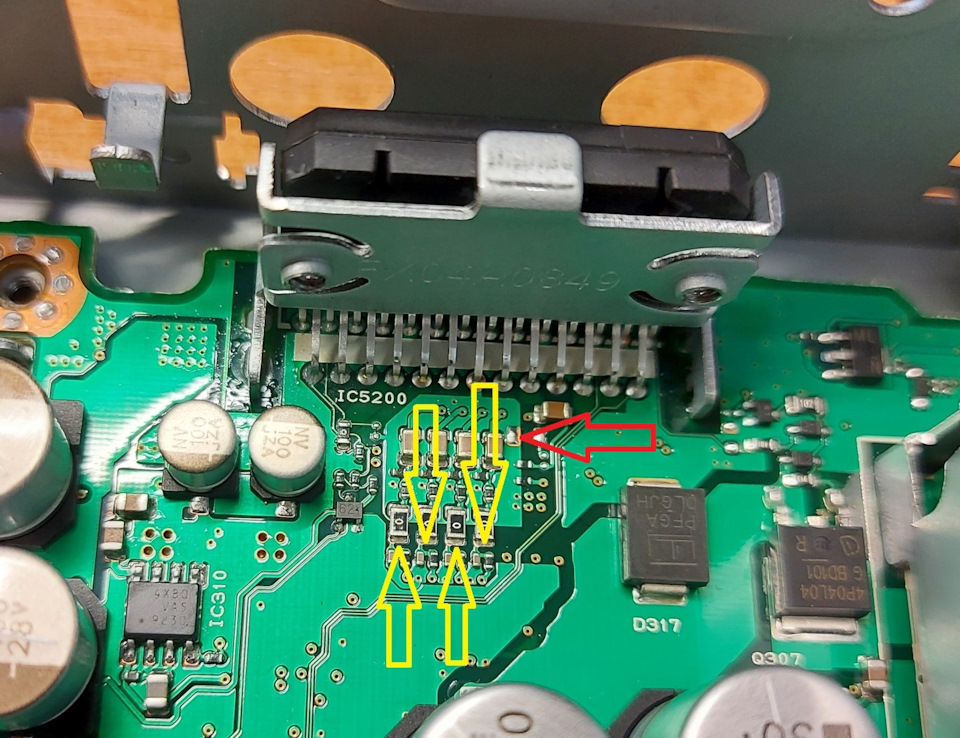

Если кто надумает сделать линейный выход для подключения к внешнему усилителю, то это можно
сделать из данных точек:

слева направо: перед-лево, зад-лево, зад-право, перед-право

чтобы удобнее было подключать можно к этим точкам запаять разъем (PLS2-4)

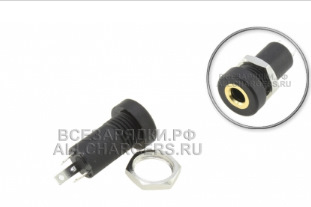

а на корпус магнитолы установить вот такие разъемы mini-stereo-jack 3,5mm :

установить их можно вот в эти места:

А мои планы по улучшению звука в авто думаю будут такие:

Сначала сделаю вибро-шумо-изоляцию дверей, и заменю акустику, хочу поставить хорошую с 2 Омным
импедансом, тем самым увеличив выходную мощность с 25 Вт (на нагрузке 4 Ом) до 44 Вт (которые обещает даташит
на м/сх TDA75610SL при нагрузке 2 Ом). Затем если будет недостаточно, то тогда сделать из магнитолы выход
2х каналов линейных, для подключения к внешнему активному сабвуферу ну и установить сам сабвуфер.

Как-то так… И да, мне сегодня пришли заказанные месяц назад, бесплатные наши клубные наклейки:

Как вскрывается панель на vw polo музыка

Модель: Volkswagen Polo MK IV, Polo IV, MK 4, Polo 4, 9N — Годы 2001-2009
Часть: Приборная панель
эксплуатация: Демонтаж приборной панели центральной консоли и установка CD плеера

Сначала отцепите полку в верхней части центральной консоли и открутите винты снизу; снимите рамку вокруг органов управления кондиционером и открутите винты снизу; снимите отсек для хранения под автомагнитолой, держатель для бутылок и крышку с другой стороны, чтобы открутить винты в нижней части; используйте специальные ключи для извлечения, чтобы снять радио, а затем открутите винты в нижней части его сиденья. На этом этапе можно удалить консоль, отключив соответствующие разъемы. Затем выполните сборку в обратном направлении, вставив проигрыватель компакт-дисков вместо перчаточного ящика.

часто задаваемые вопросы

• Polo 2009-2017 — Что означает сигнальная лампа с желтым треугольником на Volkswagen Polo?прочитать ответ

Как снять свечи зажигания Volkswagen Up

Как снять и заменить свечи зажигания на Volkswagen Up? Давайте посмотрим в этом видео, как поступить с правильной разборкой. Дергаем рычаг открывания моторного отсека и поднимаем передний капот, ставим его в безопасное место. Снимаем пластиковую шумоизоляционную панель, размещенную на головке мотора, сразу после этого отверткой снимаем клеммы питания, предварительно открутив их торцевым ключом. Руками сдергиваем катушки и торцевым ключом выкручиваем свечи, окончательно вытаскиваем их из головы. Берем новые свечи зажигания и сопровождаем их к головке двигателя удлинителем торцевого ключа. Наконец, хорошо закручиваем свечи зажигания и подключаем соответствующие клеммы питания. Наконец: собираем панель шумоизоляции и закрываем капот. — Торцевой ключ с головками — Фиксированная или битая отвертка — Аккумуляторная отвертка — Защитные перчатки.

Как вскрывается панель на vw polo музыка

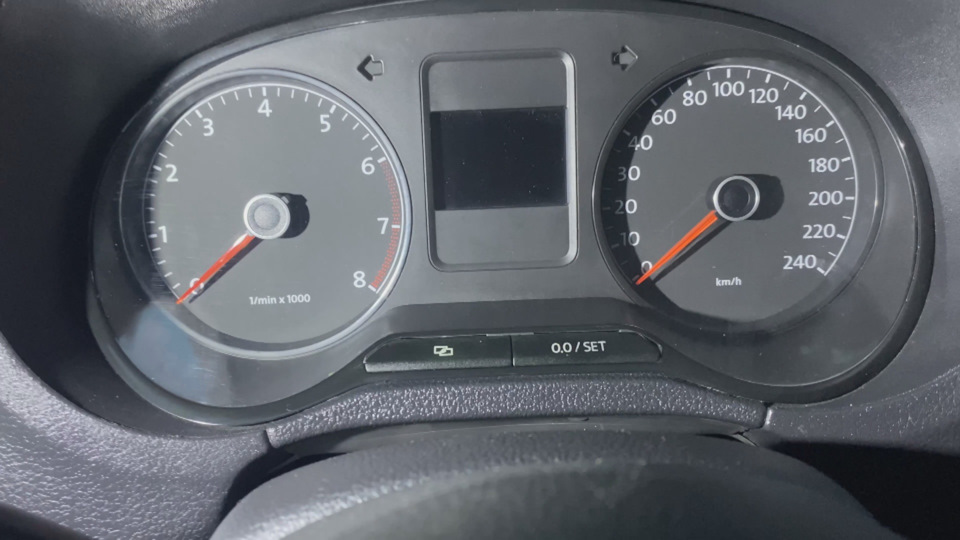

Снятие и легкая полировка приборной панели. VW POLO SEDAN

Добрейшего времени суток, подписчики и гости БЖ.

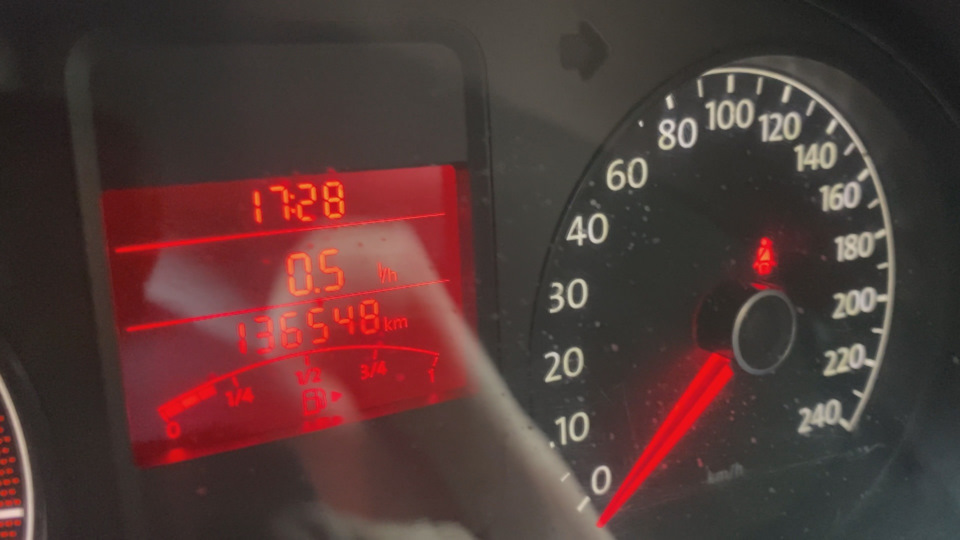

Данная статья касается приборных панелей с красным экраном! Принцип снятия панели универсален.

Не знаю как у вас, а у меня со дня покупки под стекло приборной панели попадает грязь. Точнее… грязью это назвать трудно, больше похоже пятна ( разводы). Так как приборка в нашем авто имеет низкий класс защиты IP по ГОСТ 14254, соответственно, разводы могу появляться ввиду образования влаги при смене температуры ( конденсата), а так же при обработке "торпедо" всякой химией под давлением ( допустим — полироль пластика).

Значит, надо разобрать панельку, и заодно пройтись по стеклу пастой ГОИ (Очистит + уберет мелкие царапины).

Как обычно, видео с описанием работы тут:

А кому нравится больше читать, продолжаем:
1. Прежде, чем снимать приборную панель, советую скинуть клемму с АКБ
2. Опускаем руль в нижнее положение, отводя рычаг под рулевым кожухом вниз
3. Снимаем накладку под приборной панелью, потянув на себя. Она крепится на защелках

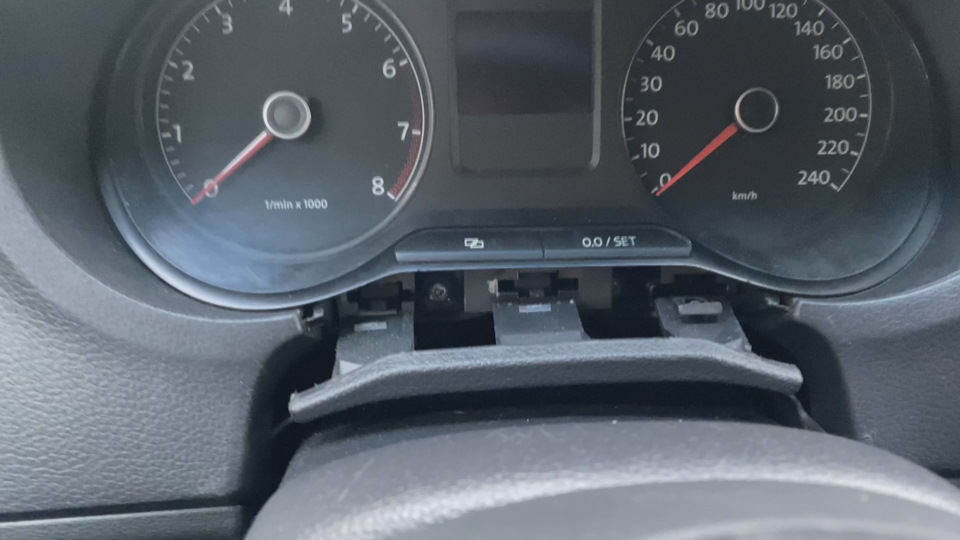

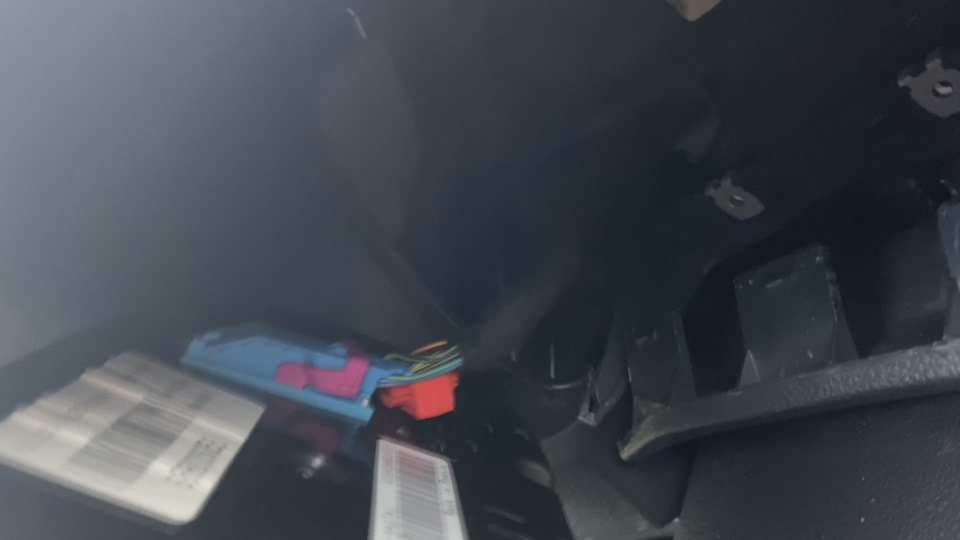

4. Откручиваем два винта, доступ к которым открывается после снятия накладки. У меня винты сделаны под отвертку, у вас скорее всего под TORX.

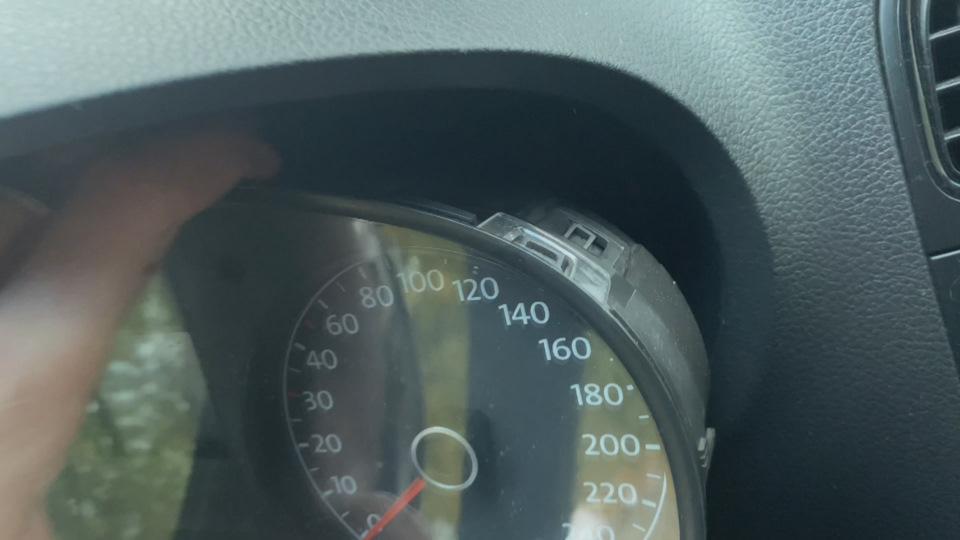

5. Тянем приборную панель на себя, начиная с правого края. Можно до конца не вытягивать. Главное -добраться до колодки питания.

6. Отщелкиваем колодку, открепив фиксатор

7. Вынимаем приборную панель и несем ее в гараж, домой, куда угодно для последующей разборки-полировки.

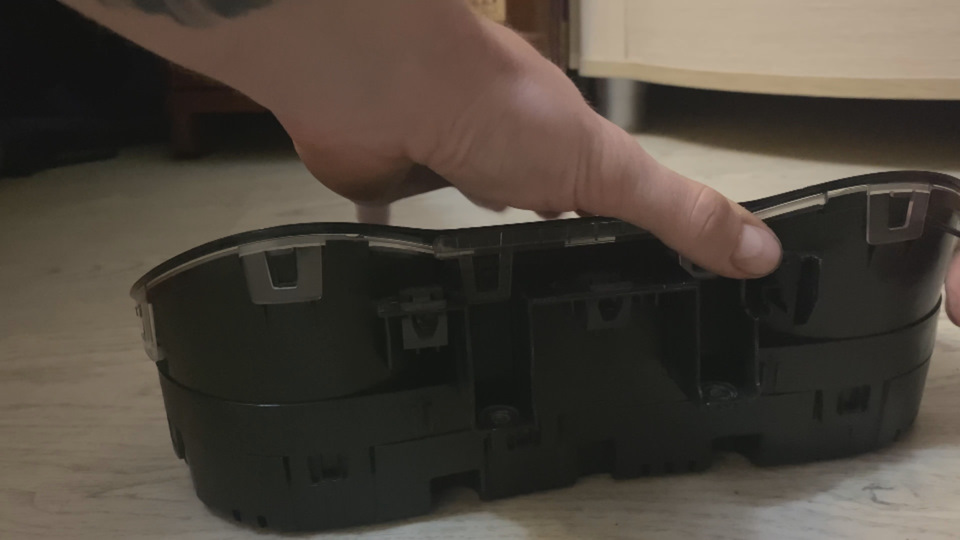

Стекло приборки крепится на 10 защелках.

8. Снимаем стекло и полируем его легкими движениями с помощью пасты ГОИ. Будьте аккуратнее, не перегрейте его.

9. Чистим остатки со стекла с помощью очистителя для стекол
10. Собираем все в обратном порядке. Радуемся результату.

Надеюсь, кому-то помог! Спасибо, что дочитали до конца! Кому интересны работы со своим авто различного характера в гаражных условиях — подписывайтесь на канал LetsFix YouTube

Как разобрать переднюю панель и снять штатную магнитолу на Фольксваген Поло седан

Данный видео сюжет поможет провести демонтаж штатной магнитолы в Фольсваген Поло седан 2013 года выпуска. Весь процесс рассмотрен детально, с представленной видео инструкцией о ремонте.
Для работы вам понадобится отвертка с набором насадок и железная пластинка. Прежде всего, необходимо очень аккуратно снять пластиковую накладку магнитолы на панели, после чего отверткой открутить болты крепления магнитолы к корпусу.

О магнитоле Фольксваген Поло

Автор: Александр Петров 09.08.2020 Время прочтения: 4 минут 14 037 просмотров Комментариев пока нет

Все, кто хотя бы раз стоял в пробке или ехал в одиночестве по длинной трассе, знают, какая это скука. И что эту скуку лучше всего поможет прогнать любимая музыка или радио. Но есть нюанс — аудиосистема Фольксваген Поло есть не на всех комплектациях.

Так на калужском заводе штатную магнитолу ставят только на дорогие вариации Comfortline и Highline.

Также при желании можно установить ее на базовую вариацию Conceptline и Trendline.

Штатная магнитола Фольксваген Поло

На заводе на немецкие седаны обычно ставят магнитолы:

• RCD220;
• RCD320;
• RCD330;
• RNS510

Все «родные» устройства» хорошо «дружат» со смартфонами и поддерживают связь по Bluetooth. Но также они отличаются немаленькой ценой. Новая модель начинается от 30 тысяч рублей. При этом следует учесть, что на первых двух разновидностях стоит устаревший разъем ISO. И это не единственные их недостатки. Родная магнитола VW Polo имеет и другие минусы:

• черно-белый дисплей;
• устаревший вид;
• ограниченный функционал (так например, нет камер заднего вида).

Quadlock начинаются с RCD330 (их ставят на Highline), но и стоят они дороже.

Аналоги на Андроид и других системах

Также на седан ставили другие системы:

MIB2 Entry, модель L40VW2, 6C0035869F

Также проходит как Composition Colour. Этот вариант уже дешевле, но тем не менее, цена на него остается довольно высокой. Обычная мультимедиа с базовым набором функций. Подойдет тем, кто довольствуется необходимым:

• Небольшой дисплей;
• Есть CD — дисковод; разъемы для карт памяти;
• Поддержка Блютуз, AUX.

К минусам, кроме цены, можно отнести отсутствие USB. Apple Carplay / Android Auto также не поддерживаются.

MIB STD2 ZR

Состоит из кнопочного дисплея ( QFVW412A, код 6C0919603) и внутреннего устройства (его ставят в бардачок). «Начинка» бывает двух типов:

• VWZAZ2R0049405, 3Q0035820;
• VWZAZ2P4578065, 3Q0025820.

Здесь те же функции, что и у L40VW2, но уже есть USB — их устанавливают отдельно, рядом с рычагом переключения скоростей. Также поддерживаются «яблочный» Карплей и Андроид Ауто.

Важно: под эти аудиосистемы нужна своя рамка.

Обзор интересных моделей

Итак, встает вопрос — что же ставить на седан Поло тем, кто не хочет расставаться с внушительной суммой за «родное» устройство, к тому же еще и не самое удобное. Из всех возможных кандидатов следует отмести магнитолы низкой стоимостью (до двух тысяч рублей) с китайских сайтов. Они недолго служат и быстро выходят из строя. Оптимальный вариант — модели с нижней границей стоимости примерно 2500 — 3000 рублей.

К числу таких относятся:

Пионер MVH−160UI

Есть все необходимые функции, дает качественный, чистый звук. Также присутствуют:

• отдельные гнезда для усилителей;
• разъемы под колонки, USB;
• поддержка «яблочных» устройств.

Нареканий для своей ценовой категории нет.

Alpine CDA−137Bti

Здесь андроид и «яблочные» гаджеты также поддерживаются, но общий объем функций уже шире:

• поддержка сабвуфера; Bluetooth;
• есть дисковод CD, USB — и разъемы для карт памяти
• можно слушать радио с настройкой станций;
• DVD -проигрыватель.

К минусам можно отнести только цену.

Kenwood DDX6053BT

Долговечный многофункциональный вариант со всеми необходимыми современному водителю функциями, ничем не уступающий штатному. Помимо видеоплеера, радио, блютуза и поддержки других гаджетов, здесь есть также навигатор.

Из минусов — цена. Мультимедийная система стоит почти 20 тысяч рублей.

Как установить

Установить новую аудиосистему на Фольксваген Поло можно самостоятельно. Процедура состоит из нескольких этапов:

• Старую магнитолу демонтируют, открепив рамку и скрутить винты Torx.
• Вынимают блоки питания и радио.
• Устанавливают переходник ISO-Quadlock. Это обязательный этап, без которого не отобразятся часы, температура, не включится подсветка.
• Протягивают провода в блоке BCM под торпедой (комфорт). Снимают белую фишку, отжав рычажок крепления.
• Провода с ISO-Quadlock вставляют в разъемы 20 и 21. Важно помнить: расположены они неудобно, поэтому следует проявить осторожность и внимательность. Для удобства можно снять водительское кресло — это займет дополнительное время, но облегчит процедуру.

NB: этот переходник — эмулятор CAN-шины . Если до этого в магнитоле уже был Блютуз, переходник не нужен, CAN — шина в нем есть.

Теперь остается изолировать провода слоем тканевой изоленты, закрепить антенну и установить собранное устройство на место.

Вопрос: Нужно ли при установке новой магнитолы что-то прописывать в кодировке?

Ответ: обычно нет, все функции сразу работают.

Несмотря на кажущуюся простоту, процедура установки новой магнитолы на VW Polo довольно хлопотная , разобраться в которой не всегда удается сразу, тем более — человеку без навыков в электротехнике. Поэтому лучше все же устанавливать новое мультимедийное устройство в автомастерской.

Магнитола Volkswagen Polo: с ней не соскучишься

В бюджетной машине, и Поло не исключение, мультимедиа являет собой плод жесточайших компромиссов, с одной стороны, дать потребителю побольше, с другой, максимально удешевить продукт.

Оригинальная магнитола самого доступного Фольксвагена не избежала подобной участи и, судя по отзывам первых владельцев, получился крайне «сырой», в первую очередь в плане софта, продукт.

Список возможных проблем обширен и разнообразен, от выпадения каких-либо функций до полного зависания «музыки», но практически все они проходят сами по себе после переподключения, перезагрузки или после отстоя машины в течении нескольких часов.

Правда, у сырости ПО есть и обратная сторона — иным везунчикам удается с первого раза установить подключение к телефону с первого раза, смотреть видео на ходу (обычно эта функция заблокирована) и недоумевать, на что жалуются другие половоды, у них-то все работает идеально.

Многие владельцы полагают, что глюки и баги исправит обновленная прошивка, но когда она будет, неизвестно.

Штатная мультимедиа

В качестве таковой в Фольксваген Поло установлена аудиосистема Composition. В зависимости от уровня комплектации она может снабжаться:

• в первых 3 комплектациях — 6,5″ экран и 4 динамика;
• в топ-версии — 8″ экран и 6 динамиков.

Функционал не отличается особым разнообразием, среди прочего имеется:

• звонки и воспроизведение файлов через блютуз;
• App-Connect;
• поддержка воспроизведения медиа с SD-карт.

Динамики

По ним отмечено две группы нареканий:

1. Невнятные низкие частоты при минусовых температурах, пока салон не прогреется. Причем официальные дилеры неисправностью это не считают, списывая проблему на «особенности модели», но в других моделях ВАГ она не настолько выражена.
2. Ограничение по мощности, причем такое, что некоторые владельцы заподозрили установку лимитера: там, где звук должен нарастать, он остается на том же уровне. Скорее всего, проблема в комплексной экономии, не только в динамиках, но и проводке, конденсаторах и т. д.

Также проявляется самопроизвольное отключение задних динамиков, но это, более вероятно, баг головного устройства.

Подключение

С этим моментом все запутано и во многом зависит от модели телефона. В одном случае получается все сразу, в другом нужны пляски с бубном в виде получения рут-прав с последующим камланием вокруг коннекта, в третьем вообще никак.

Подключение по блютуз нестабильно, например, если играла музыка с телефона и поступил звонок, то, положив трубку, музыка возобновляется в телефоне, с ГУ его надо соединять заново.

Одна из инструкций по соединению. Ссылки уже малополезны, т. к. форум 4PDA попал в список РКН и админы сносят все, к чему можно догребстись.

Также для подключения наверняка пригодится специальный переходник.

Снятие магнитолы и распиновка

Само по себе снятие проблем не представляет:

1. Поддеть рамку за магнитолой тонким пластиковым предметом.
2. Выкрутить 2 винта.
3. Вытянуть магнитолу на себя.

Так выглядит разъем магнитолы (пытались «прокинуть» звук на задние динамики, но не нашли даже проводов).

То есть, если захочется доустановить звук сзади, придется делать все самим, но места в задних дверях под динамики и пищалки вроде как есть.

Замена и «защита компонентов»

С введением политики «защиты компонентов» несколько лет назад замена оригинальной магнитолы стала проблемой. Даже установить точно такую же с другой машины придется у авторизованного ВАГом сервиса и, разумеется, не бесплатно. При этом высвечиваются номера узлов и ВИН-номер той машины, откуда её сняли. И если этот номер окажется в базе угона и т. д., то вместо музыки придется слушать массу неприятных вопросов.

Эта защита относится не только к мультимедиа, таких узлов около +/- 20 в моделях ВАГа. Официально «защита компонентов» призвана препятствовать угонам «на разборку», но лишних сложностей она создает едва ли не больше, чем пользы.

Понятно, что способы взлома этой защиты уже найдены, один из них заключается в «исправлении» EEPROM.txt файла, прошивка тоже потребуется новая, но для такой работы нужны специалисты, соответственно, цена услуг будет немалой.

Подключить официально нештатную мультимедиа вообще не получится, сервера ВАГа просто не примут такой запрос, следовательно, нормальная интеграция «чужой» музыки с другими системами авто будет невозможной.

Проблемы, баги и глюки

Читая отзывы, порой кажется, что магнитола способна заглючить буквально от любого действия водителя или события с автомобилем. Шедевром стало зависание магнитолы от попадания на лобовое стекло воды (снаружи, разумеется) из под встречной Газели. Правда, ожила сама собой после перезапуска двигателя.

В другом случае после запуска двигателя ключом музыка перестала реагировать на управление с руля, но при этом работая. Водитель заглушил авто и вытащил ключ — магнитола работает. Вышел из машины, поставил на сигнализацию — магнитола все равно работает!

После запуска двигателя по новой мультимедиа самостоятельно перезагрузилась и вошла в нормальный режим работы.

У многих владельцев ни в какую не хочет воспроизводить видеофайлы с флешки, хотя документация на машину утверждает, что видео должно работать и приводит список разрешенных форматов. Фольксваген по этому вопросу отправляет к дилерам, а те ссылаются на проблемы у немцев. По итогу, не работает.

Некоторые экземпляры отказываются работать при минусовой температуре, оживая по мере прогрева салона, эта проблема носит достаточно массовый характер и активно обсуждается на форумах и группах половодов.

Еще одна распространенный дефект — зависание при попытке позвонить или принять звонок через блютуз. При этом звук пропадает полностью, а магнитола перестает реагировать на сенсорные кнопки. Спустя некоторое время само собой восстанавливается.

Итоги и выводы

В общем, с магнитолой Фольксваген Поло с высокой долей вероятности владельцам скучать не придется. Она регулярно подкидывает самые разнообразные проблемы, порой и вовсе фантастические, живя собственной жизнью. Утешает лишь то, что большая часть проблем и решается сама по себе.
