Как снять правый привод

  • автор:

Замена правого привода

Приветствую тебя мой дорогой читатель, сегодня расскажу как заменить привод.

Собсна для начала надо было машину в гараж загнать, а колесо то не крутиться. Не беда, подспускаю задние колеса где-то до 0.5 атм и начинаем раскапывать снег

Фото в бортжурнале Chevrolet Niva Вот так вот стоит колесо Фото в бортжурнале Chevrolet Niva Руль ровно Фото в бортжурнале Chevrolet Niva Все перекапал Фото в бортжурнале Chevrolet Niva Кордиант оффроад могёт

С 20 попытки все таки заехал в гараж. Снимаю колесо вижу такое

Фото в бортжурнале Chevrolet Niva Может так Фото в бортжурнале Chevrolet Niva Почти ровно

Открутил супорт, снял диск со ступицей и такой хоба

Фото в бортжурнале Chevrolet Niva Хорошо то как Фото в бортжурнале Chevrolet Niva

Думаю ладно, иде дальше. Присел подумать и кинулся мне в глаза верхний рычаг, а точнее его сайлентблоки

Фото в бортжурнале Chevrolet Niva Один Фото в бортжурнале Chevrolet Niva Второй

Снимаю кулак для удобства, откручиваю аморт от рычага, заранее поставив домкрат под него. Спускаюсь в яму, откручиваю шпильки привода, один болт что держит привод на сайлентблоке (не знаю как он правильно называется), откручиваю тот же болт и на другом приводе, и ещё снимаю скобы что держат редуктор на стабилизаторе. Проще говоря открутил весь редуктор целиком. Зачем я это сделал? Все очень просто, для того чтобы сдвинуть редуктор поближе к левой стороне (по ходу движения), дабы привод было легче достать.

Ну вот с помощью молотка и кучи матов мне удаётся достать потерпевшего

Фото в бортжурнале Chevrolet Niva Новый и старый

Можно было заменить только нарудний шрус, но давным давно, мой отец покупал два новых привода и левый мы меняли, т.к. с ним произошло тоже самое, а этот был замотан и отправлен в зип до лучших времен.

Фото в бортжурнале Chevrolet Niva

Съездил в магазин, купил новый подшипник, ступицу, сайлентблоки.

Начал с простого, ремонт рычага. Долго думал как выбить старые резинки, но благо под рукой был телефон с интернетом. Не составило труда найти способ по замене сайлентов.

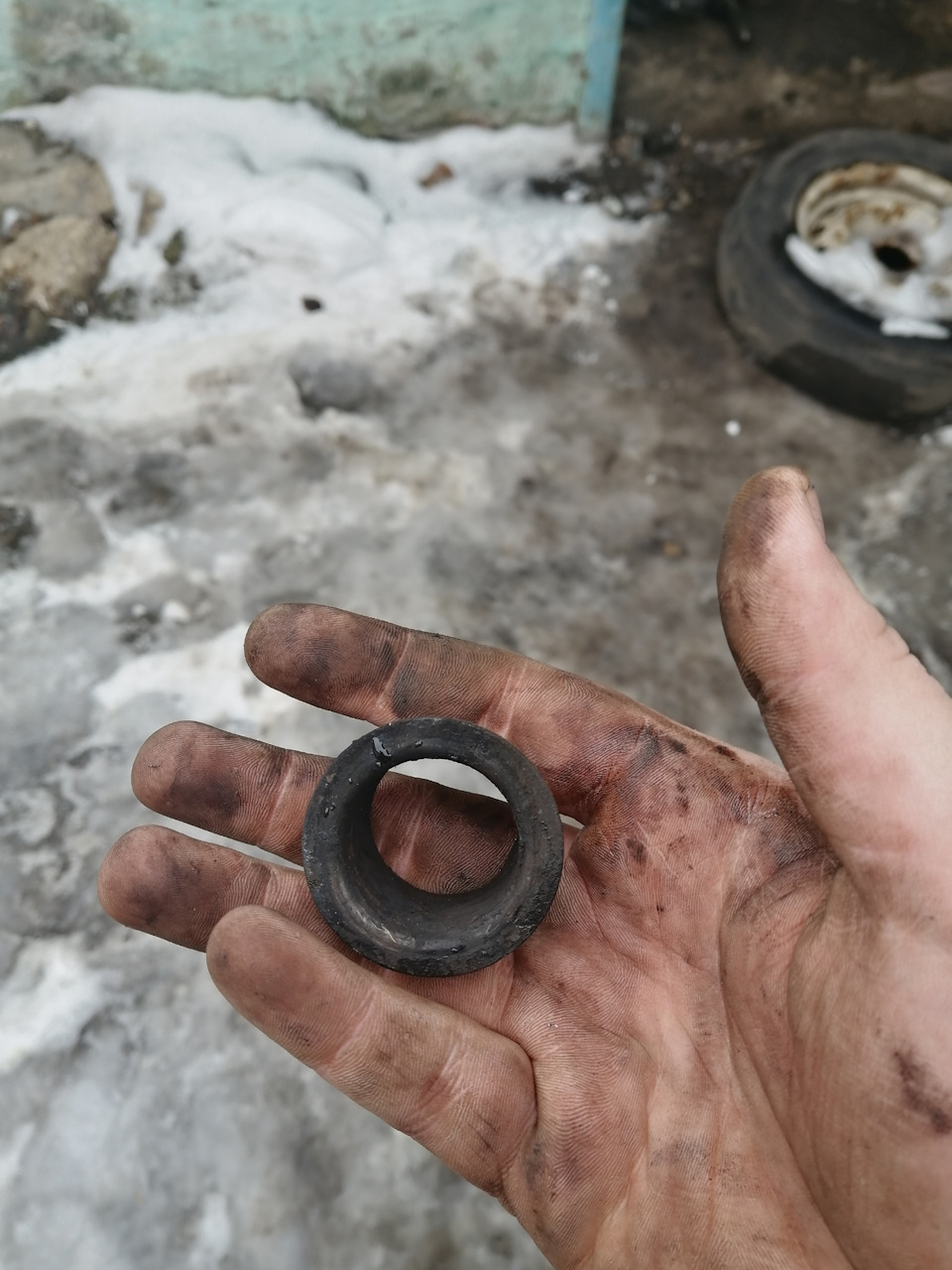

Фото в бортжурнале Chevrolet Niva Вот такие вот оин прекрасные Фото в бортжурнале Chevrolet Niva Хоба Фото в бортжурнале Chevrolet Niva Кусочек Фото в бортжурнале Chevrolet Niva

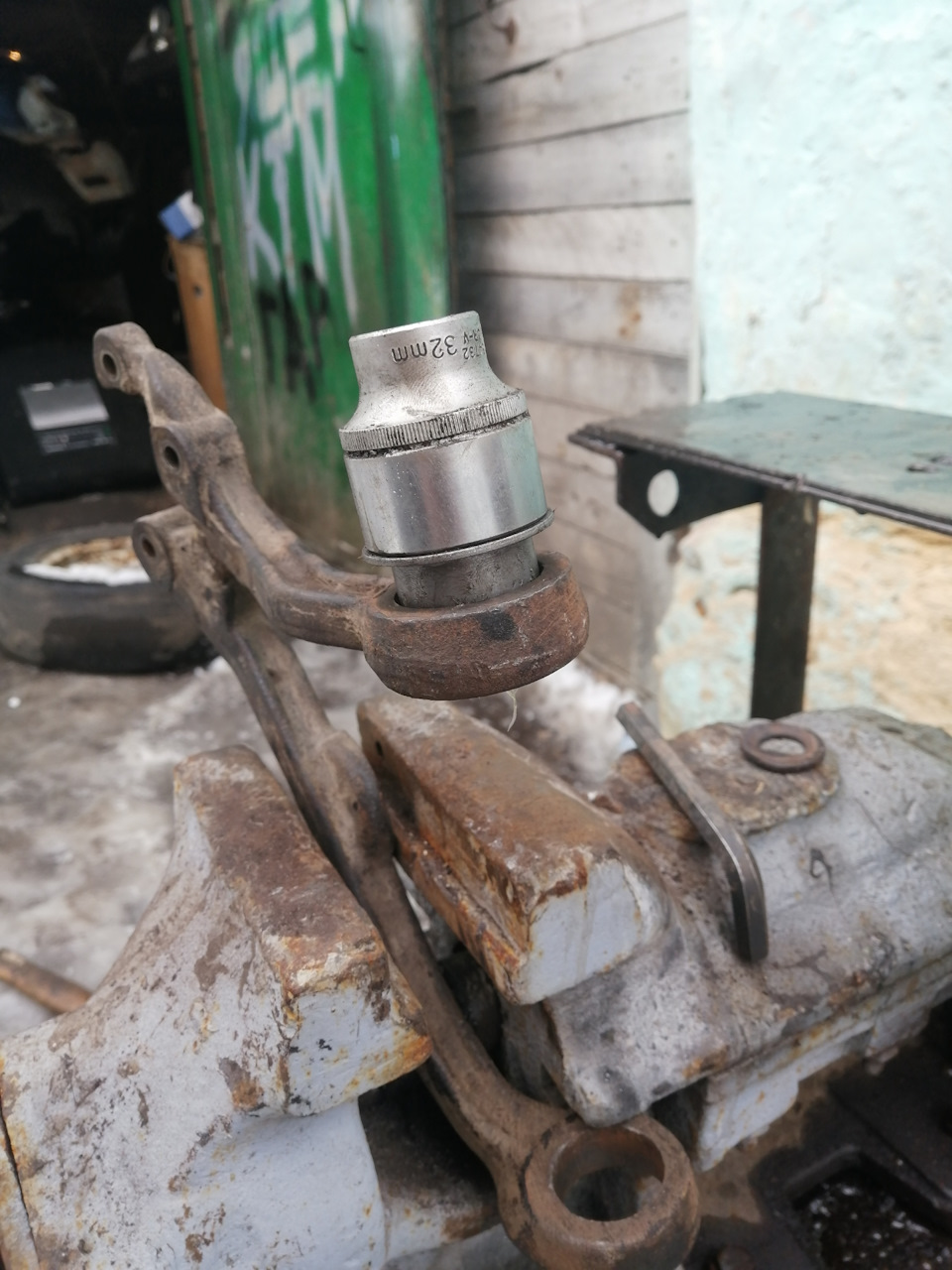

Берём новые сайлеты, начинаем запресовывать. Для удобства брал головку на 32 и надевал сверху на сайлент

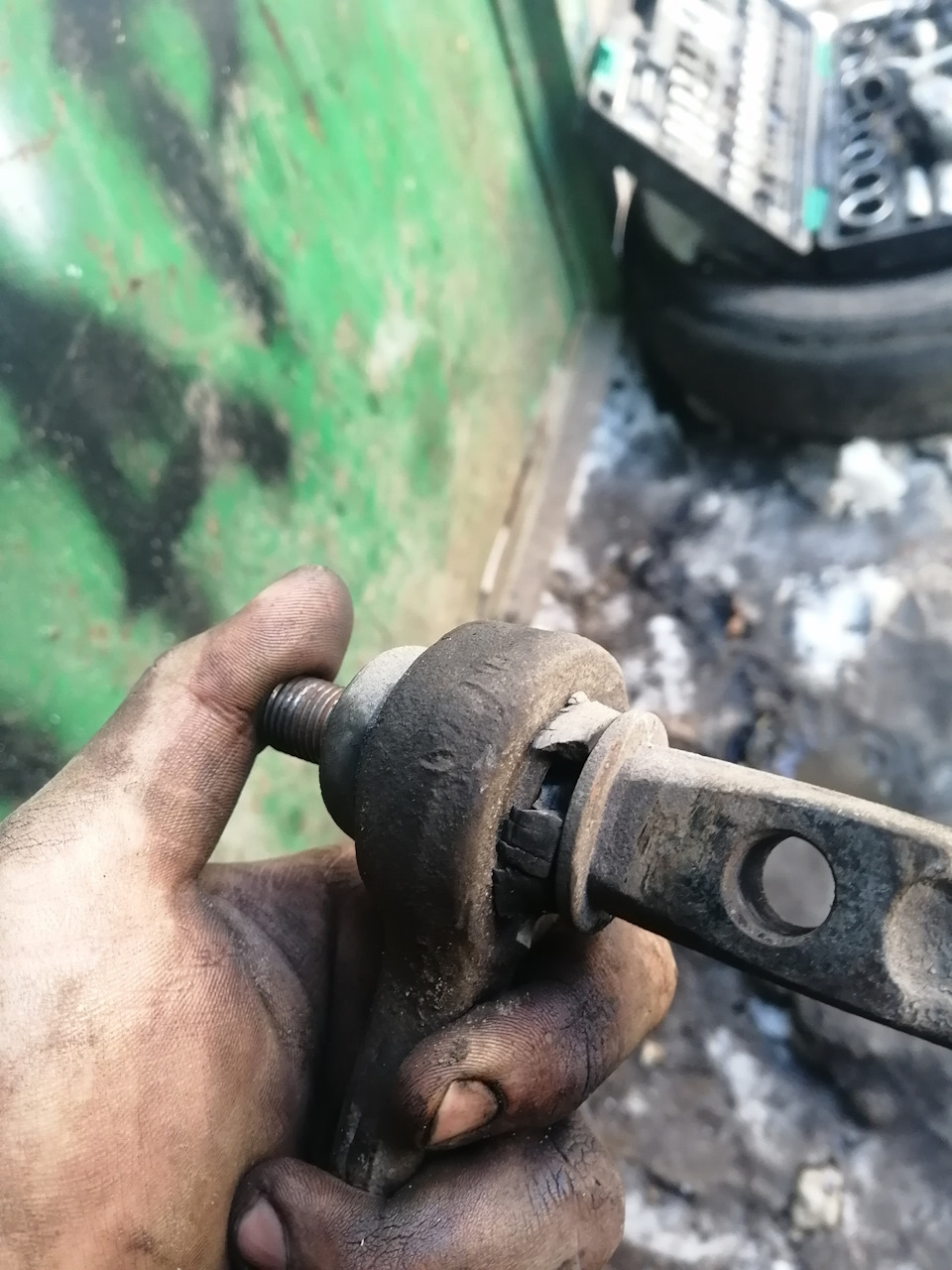

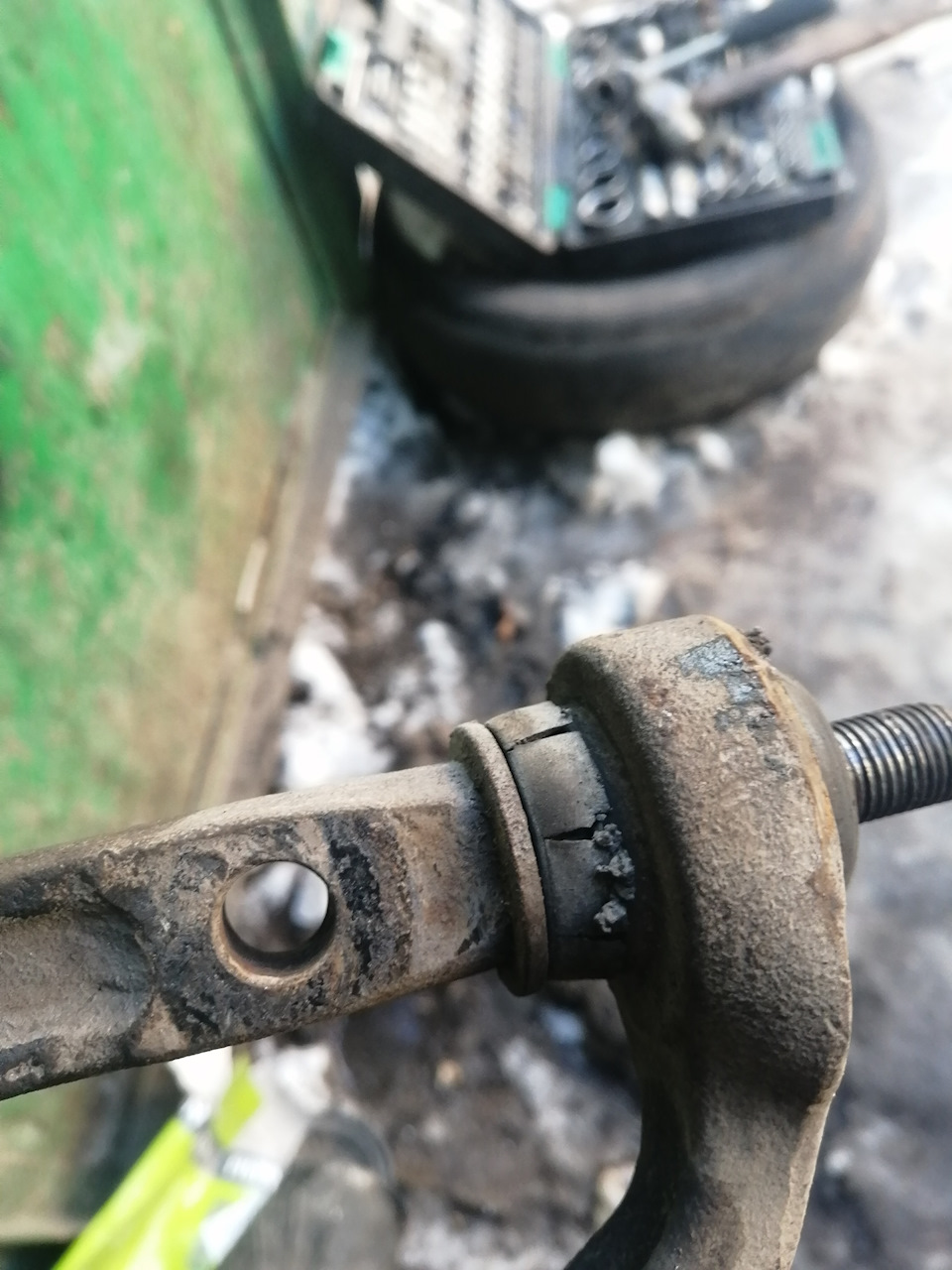

Фото в бортжурнале Chevrolet Niva Вотаквот

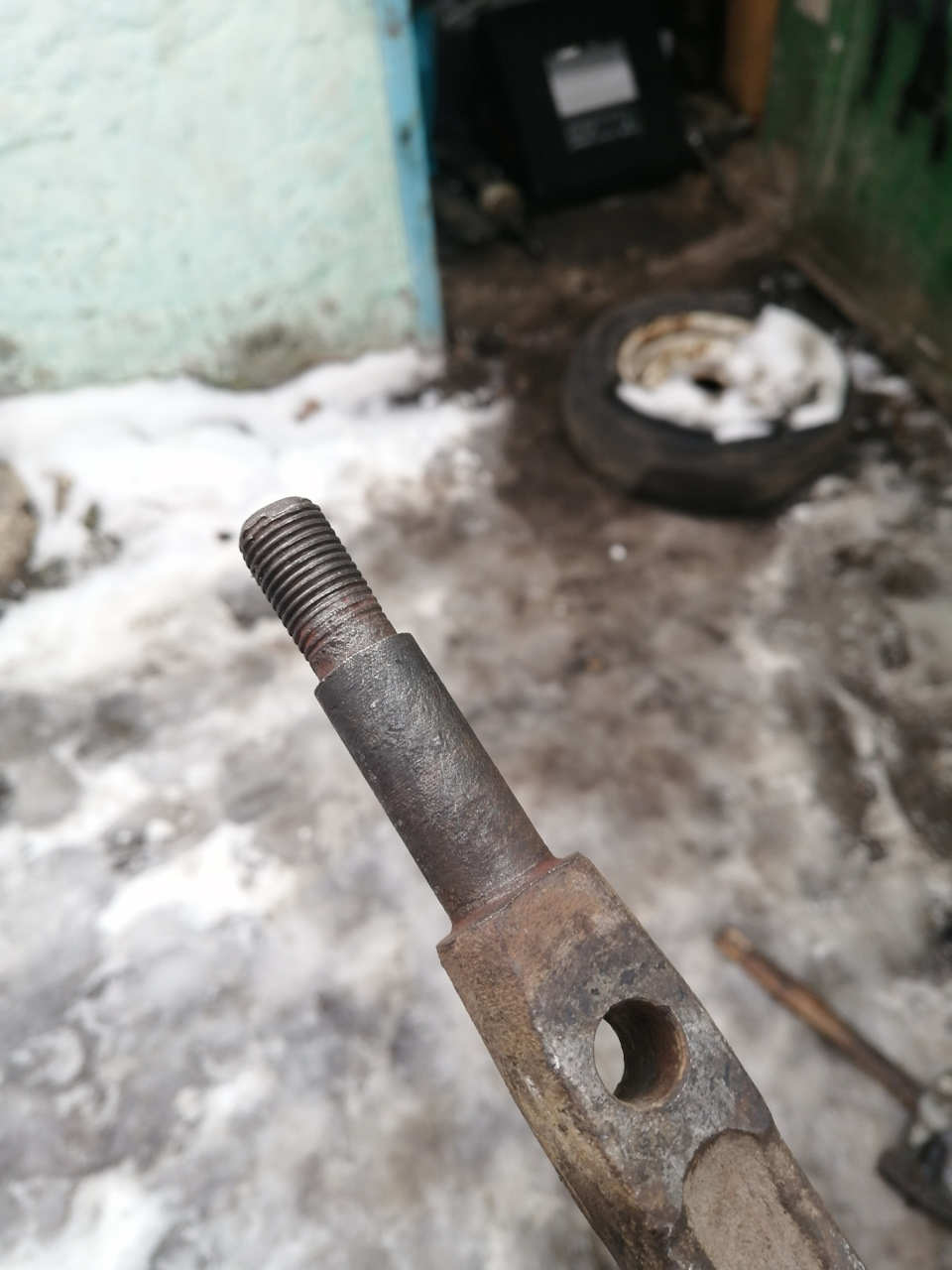

При прикручивание гаек к оси, резьба со мной попрощалась. Пришлось снова ехать в магазин и брать покупать новую ось с гайками и снова все переделывать.

Дальше начинаем сборку в обратном порядке. Поставить привод одному, это конечно что-то. Порой жалею что нет у человека третьей руки.

Процесс сборки не фотографировал, просто уже устал, замёрз и хотелось спать, но собрать машину нужно было к утру следующего дня.

Начал разборку в 8 часов вечера, а закончил ремонт ровно в 6 утра.

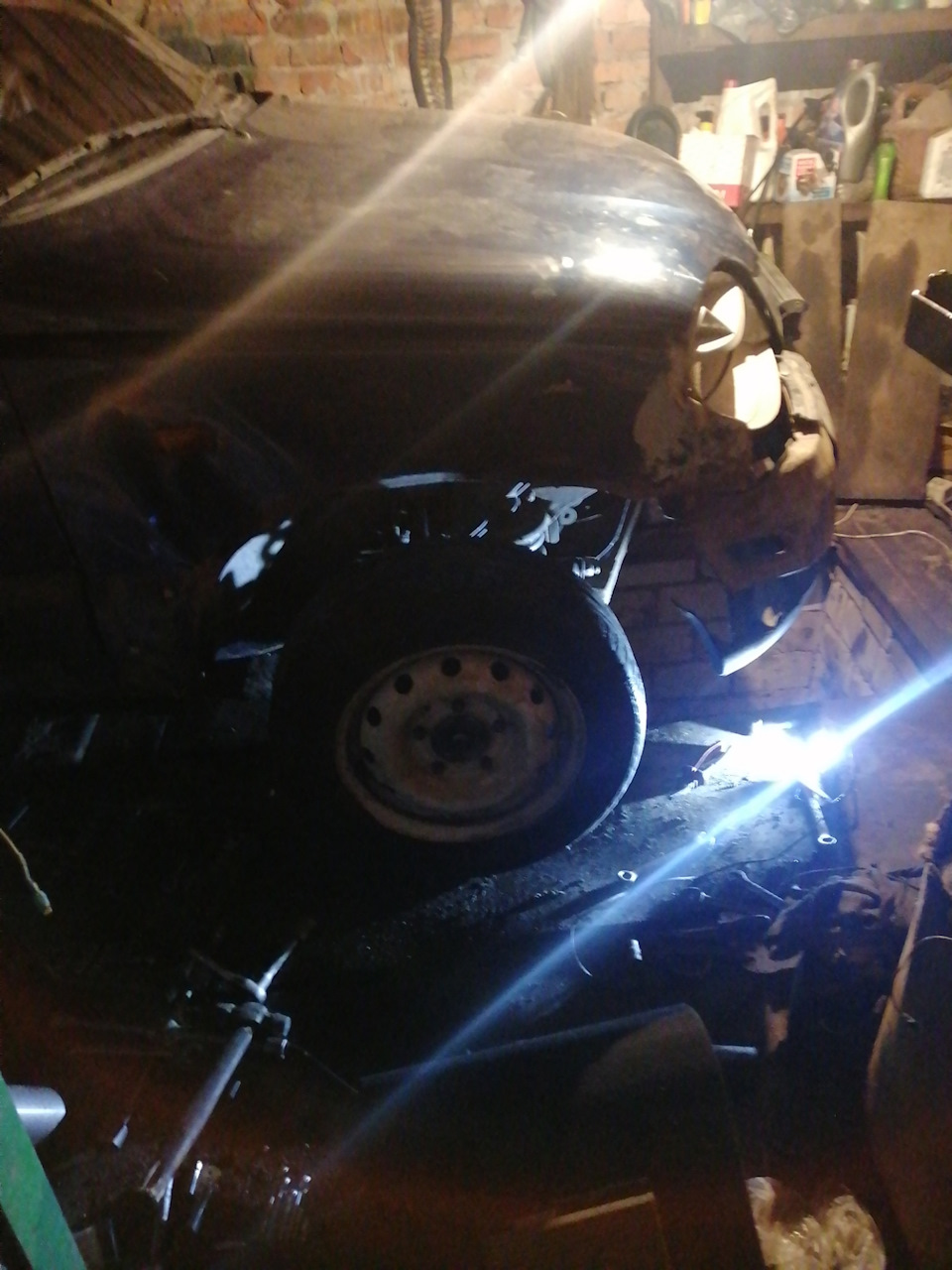

Фото в бортжурнале Chevrolet Niva Собрано

Ремонт Priora 174

Работу проводим для замены наружных и внутренних шарниров приводов, их грязезащитных чехлов, сальников приводов, а также при демонтаже коробки передач или силового агрегата.
Сливаем масло из коробки передач (см. «Замена масла в коробке передач»).
Отворачиваем гайку подшипника перед ней ступицы со стороны де монтируемого привода (см. «Замена подшипника ступицы переднего колеса»). Вывешиваем переднюю часть автомобиля и снимаем колесо.
Отворачиваем два болта крепления шаровой опоры к поворотному кулаку (см. «Снятие шаровой опоры»).
При снятии правого привода поворачиваем рулевое колесо в крайнее левое положение (при снятии левого привода — в крайнее правое положение), для того чтобы выход рулевой тяги имел максимальное значение. Это позволит вывести хвостовик корпуса наружного шарнира из ступицы, не отсоединяя наконечник рулевой тяги от поворотного рычага.
Подкладываем под чехол шарнира привода ветошь во избежание повреждения чехла об элементы передней подвески.

Ремонт Priora 174-2.jpg

Отводим поворотный кулак со стойкой в сторону и выводим хвостовик корпуса наружного шарнира из ступицы.
Располагаем привод на растяжке.

Ремонт Priora 175-1.jpg

Опираясь монтажной лопаткой на прилив картера сцепления, выталкиваем корпус внутреннего шарнира привода из коробки передач.
Не повредите при этом защитное кольцо сальника привода, расположенное на корпусе внутреннего шарнира.

Ремонт Priora 175-2.jpg

Снимаем правый привод, выводя хвостовик корпуса внутреннего шарнира из отверстия сальника привода, стараясь не повредить при этом сальник.
При снятии обоих приводов необходимо после демонтажа первого привода вставить в отверстие шестерни привода фиксатор, например валик из дерева или отрезок резинового шланга диаметром 20 мм и длиной 150 мм.
В противном случае шестерни приводов дифференциала могут сместиться и приводы невозможно будет установить.
При демонтаже левого привода…

Ремонт Priora 175-3.jpg

…монтажную лопатку удобно опереть на картер коробки передач через проставку.

Ремонт Priora 175-4.jpg

Снимаем левый привод.
Перед установкой привода…

Ремонт Priora 175-5.jpg

…поддеваем отверткой стопорное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.

Ремонт Priora 175-6.jpg

Снимаем стопорное кольцо.
Устанавливаем в проточку хвостовика корпуса внутреннего шарнира новое кольцо. Повторное использование стопорных колец не допускается.
Перед установкой привода центрируем стопорное кольцо в проточке хвостовика…

Ремонт Priora 175-7.jpg

…используя консистентную смазку.
Вводим шлицевой хвостовик корпуса наружного шарнира в отверстие ступицы колеса, устанавливаем шайбу и заворачиваем (не затягивая) гайку подшипника ступицы. Вынимаем фиксатор из отверстия шестерни привода. Затем вводим хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, повернув вал, совмещаем шлицы хвостовика со шлицами шестерни привода.
Отведя вниз рычаг подвески, резким движением стойки с поворотным кулаком в сторону коробки передач досылаем привод до места.
Потянув за корпус внутреннего шарнира или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в шестерне привода. Дальнейшую сборку проводим в обратной последовательности.

Как снять правый привод ВАЗ 2114? Подробная пошаговая инструкция для автолюбителей

как снять правый привод ваз 2114

Привод – одна из важных деталей автомобиля. Иногда может возникнуть необходимость его снять, например, для замены поврежденной полуоси или приводных валов. В данной статье я подробно расскажу, как снять правый привод на ВАЗ 2114.

Шаг 1: Подготовка инструмента и автомобиля

Перед началом работы необходимо подготовить все необходимые инструменты:

  • Гаечные ключи и торцевые ключи;
  • Отвертки;
  • Молоток и отвертка-кулак;
  • Съемник ступицы;
  • Специальный инструмент для снятия полуоси.

Теперь приступайте к подготовке автомобиля:

  1. Поднимите переднюю часть автомобиля с помощью подъемника или домкрата и установите на надежные опоры;
  2. Снимите передние колеса;
  3. При необходимости снимите тормозные диски.

Шаг 2: Снятие правого привода

Перейдем к основной части – снятию правого привода:

  1. На задней ступице расположено крепление полуоси, зафиксированное гайкой. С помощью съемника ступицы снимите сначала гайку, а затем и саму ступицу;
  2. Смазка, находящаяся на внутренней стороне ступицы, помогает удерживать полуось. Отделите полуось от ступицы, аккуратно вытягивая её из места крепления;
  3. Теперь переместитесь в салон автомобиля и снимите защитный кожух, расположенный под правым передним сиденьем;
  4. На этом этапе вы увидите соединение полуоси с коробкой передач. Вставьте специальный инструмент между полуосью и коробкой передач и аккуратно выверните полуось из коробки.

Шаг 3: Проверка и установка нового привода

После успешного снятия правого привода ВАЗ 2114 рекомендуется провести проверку его состояния и, при необходимости, провести замену полуоси, приводных валов или других поврежденных деталей. Для этого рекомендуется обратиться к профессиональному автомеханику.

При установке нового привода следуйте тем же шагам в обратном порядке:

  1. Аккуратно включите полуось в коробку передач, не забывая о смазке;
  2. Установите защитный кожух;
  3. Установите полуось в ступицу и закрепите ступицу гайкой;
  4. Установите тормозные диски и колеса;
  5. Опустите автомобиль и проверьте правильность установки привода.

При выполнении данных действий будьте очень аккуратны и внимательны, чтобы избежать повреждений автомобиля и получения травм. Если у вас возникли сложности или вы не уверены в своих силах, лучше обратиться к профессионалам.

Как снять правый привод

Вам потребуются: ключ TORX Т60, ключи «на 13», «на 21», «на 24», съемник для шарниров, торцовые головки «на 13», «на 32», монтажная лопатка, ключ для гаек колес, бородок, молоток.
ПРИМЕЧАНИЕ
Приводы левого и правого передних колес разной конструкции (привод правого переднего колеса изготовлен за одно целое с промежуточным валом), поэтому левый и правый приводы снимают частично разными приемами, описываемыми отдельно для каждого привода.
Для снятия привода левого переднего колеса выполните следующие операции.

1. Установите автомобиль на подъемник или смотровую канаву.

2. Снимите брызговик двигателя.
3. Слейте масло из механической коробки передач или рабочую жидкость из роботизированной коробки передач.
4. Установите автомобиль на колеса.
5. Снимите декоративный колпак левого переднего колеса.

6. Ослабьте затяжку гайки ступицы и гаек крепления колеса.
ПРЕДУПРЕЖДЕНИЯ
При отворачивании гайки ступицы автомобиль должен стоять на земле!
Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле.

7. Затормозите автомобиль стояночным тормозом, установите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры.
8. Снимите переднее колесо.
9. Отсоедините колодку жгута проводов отдатчика скорости вращения колеса.

10. Отверните гайку ступицы и снимите гайку.

11. Отсоедините от поворотного рычага левую рулевую тягу.

12. Извлеките палец шаровой опоры из отверстия поворотного кулака.

13. Отведите немного в сторону аморти- заторную стойку, потяните за обойму наружного шарнира и извлеките из ступицы хвостовик наружного шарнира равных угловых скоростей.
ПОЛЕЗНЫЙ СОВЕТ

При затрудненном выведении хвостовика наружного шарнира аккуратно, не повреждая резьбы, выбейте его из ступицы молотком через выколотку или деревянный брусок подходящего размера.

14. Уперев монтажную лопатку в картер коробки передач.

15. . выпрессуйте внутренний шарнир привода из полуосевой шестерни и снимите привод левого переднего колеса в сборе.
ПРИМЕЧАНИЕ
Зазор между корпусом внутреннего шарнира и картером коробки передач очень мал, поэтому невозможно сразу полностью вставить в него лезвие монтажной лопатки. Введя заостренную часть монтажной лопатки в зазор, аккуратными ударами молотка вдоль лопатки вбейте ее лезвие вглубь зазора, отодвигая лопаткой как клином корпус шарнира от картера до момента выхода стопорного кольца хвостовика шарнира из шестерни полуоси. Затем окончательно выдвиньте лопаткой хвостовик шарнира из шестерни.
ПРЕДУПРЕЖДЕНИЕ

Заменяйте стопорное кольцо хвостовика внутреннего шарнира левого переднего колеса новым при каждом снятии привода с автомобиля, иначе привод может самопроизвольно выскочить из полуосевой шестерни во время движения.
16. Для установки привода вначале введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и вверните болт ступицы до упора, не затягивая его окончательно.
17. Затем осторожно введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.
18. Резким движением поворотного кулака запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.
19. Присоедините палец шаровой опоры к поворотному кулаку и рулевую тягу к рычагу поворотного кулака в порядке, обратном снятию.
20. Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.
21. Установите автомобиль на колеса, сняв его с опор. Затяните гайку ступицы и закерните ее.
22. Затяните гайки крепления колеса моментом 130 Н-м.
23. Установите декоративный колпак колеса.
Для снятия привода правого переднего колеса выполните следующие операции.
1. Выполните с правой стороны автомобиля операции 5-13, которые выполняли с левой сторон ы для снятия привода левого переднего колеса (см. выше).

2. Отверните две гайки крепления скобы промежуточной опоры.

3. . и снимите скобу.

4. Извлеките хвостовик внутреннего шарнира из полуосевой шестерни.

5. . и снимите привод правого переднего колеса в сборе.
ПРИМЕЧАНИЕ

При необходимости выверните три болта крепления кронштейна промежуточной опоры к блоку цилиндров двигателя.

. и снимите кронштейн.
6. Для установки привода сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и вверните гайку ступицы до упора, не затягивая ее окончательно.
7. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник полуоси и немного проверните вал привода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.
8. Резким движением поворотного кулака введите привод в шестерню полуоси до упора.
9. Установите и закрепите гайками скобу промежуточной опоры.
10. После установки всех деталей залейте масло в механическую коробку передач или рабочую жидкость в автоматическую коробку передач.
11. Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.
12. Установите автомобиль на колеса, сняв с опор, и затяните гайку ступицы.
13. Окончательно затяните гайки крепления колеса моментом 130 Н-м.

14. Установите декоративный колпак колеса.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим

СНЯТИЕ И УСТАНОВКА ПРИВОДОВ ПЕРЕДНИХ КОЛЕС

Вам потребуются: ключи «на 13», «на 18», «на 19», «на 21 »,T()RXT30, торцо­вые головки «на 13», «на 14», «на 32», ключ-шестигранник «на 6», ключ для гаек колес, отвертка с плоским лезвием, мон­тажная лопатка, молоток, пассатижи.

Приводы передних колес снимают для их замены при повреждении или для замены шарниров и их чехлов. Кроме того, приводы передних колес бывает необходимо снимать для получения доступа к другим агрегатам.

Для снятия привода левого переднего колеса автомобиля с двигателем HR16DE выполните следующее.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

2. Приподнимите переднюю часть авто­мобиля и установите ее на надежные опоры.

3. Снимите переднее колесо (см. «Заме­на колеса», с. 56).

4. Разогните усики шплинта гайки сту­пицы.

5. . и извлеките шплинт из отверстия в оси поворотного кулака.

6. Снимите стопорную шайбу.

7. На снятом колесе подденьте стопор­ное кольцо.

8. . извлеките его.

9. . и снимите декоративную заглушку центрального отверстия диска колеса.

10. Установите колесо на ступицу. Опус­тите автомобиль.

При отворачивании гайки ступицы автомо­биль должен стоять на земле!

Ослабляйте и затягивайте гайки крепления ко­лес только на автомобиле, стоящем на земле.

11. Ослабьте затяжку гайки ступицы пе­реднего колеса.

12. Поднимите и установите переднюю часть автомобиля на опоры, снимите ко­лесо.

13. Отсоедините рулевую тягу от рычага поворотного кулака (см. «Замена наружно­го наконечника рулевой тяги», с. 178).

14. Удерживая от проворачивания палец верхнего шарнира стойки стабилизатора, отверните гайку крепления стойки.

15. . и отсоедините верхний шарнир стойки стабилизатора от кронштейна амортизаторной стойки.

16. Отсоедините палец шаровой опоры от поворотного кулака (см. «Замена рычага передней подвески», с. 152).

17. Отверните и снимите гайку крепления ступицы колеса.

18. Отведите амортизаторную стойку в сторону и аккуратно выведите шлицевый наконечник наружного шарнира равных угловых скоростей из ступицы переднего колеса.

При затрудненном выведении хвостовика наружного шарнира аккуратно, не повреж­дая резьбы, выбейте его из ступицы молот­ком через выколотку или деревянный брусок подходящего размера.

19. С помощью монтажной лопатки вы- прессуйте хвостовик внутреннего шарнира из шестерни полуоси дифференциала.

Зазор между корпусом внутреннего шарнира и картером вариатора (механической короб­ки передач) очень мал, сразу полностью вставить в него конец монтажной лопатки не­возможно. Введя заостренную часть мон­тажной лопатки в зазор, аккуратными удара­ми молотка вдоль лопатки вбейте ее конец вглубь зазора, отодвигая ею корпус шарнира от картера как клином до момента выхода стопорного кольца хвостовика шарнира из шестерни полуоси. Затем окончательно выдвиньте лопаткой хвостовик шарнира из шестерни.

Пользуясь монтажной лопаткой при выпрес- совке внутреннего шарнира из шестерни по­луоси, не повредите картер вариатора (ме­ханической коробки передач).

20. Извлеките хвостовик внутреннего шарнира привода из вариатора (механиче­ской коробки передач) и снимите привод.

Заменяйте стопорное кольцо хвостовика внутреннего шарнира переднего колеса но­вым при каждом снятии привода с автомоби­ля, иначе привод может самопроизвольно выскочить из полуосевой шестерни во время движения.

21. Для установки привода переднего ко­леса сначала введите шлицевый хвостовик корпуса наружного шарнира в ступицу ко­леса и навинтите гайку ступицы до упора, не затягивая ее окончательно.

22. Осторожно введите шлицевый хвос­товик корпуса внутреннего шарнира в саль­ник полуоси и немного проверните вал при­вода, чтобы совпали шлицы хвостовика шарнира и шестерни полуоси.

23. Отведите вниз рычаг передней подве­ски и резким движением амортизаторной стойки с поворотным кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.

24. Присоедините к поворотному кулаку шаровую опору рычага и к кронштейну амортизаторной стойки шарнир стабили­затора поперечной устойчивости.

25. Присоедините к поворотному кулаку наконечник рулевой тяги.

26. Установите колесо и заверните гайки крепления колеса до упора, не затягивая их окончательно.

27. Установите автомобиль на колеса, сняв его с опор, затяните гайку ступицы мо­ментом 125 Н м, установите стопорную шайбу и зашплинтуйте ее.

28. Затяните гайки крепления колеса мо­ментом 108 Н-м (см. «Замена колеса», с. 56).

Привод правого переднего колеса ав­томобиля с двигателем HR16DE снимают и устанавливают аналогично.

Для снятия привода правого передне­го колеса переднеприводного автомо­биля с двигателем MR16DDT выполните следующее.

1. Выполните пп. 3-18 снятия привода левого переднего колеса автомобиля с двигателем HR16DE(CM. выше).

2. Выверните болт крепления кронштейна каталитического нейтрализатора к фланцу промежуточной опоры.

3. . и болт крепления кронштейна к ката­литическому нейтрализатору.

4. Снимите кронштейн.

5. Выверните пять болтов крепления про­межуточной опоры вала привода к блоку цилиндров двигателя и два болта крепле­ния к коробке передач.

Так расположены болты крепления промежу­точной опоры к блоку цилиндров (один болт не виден за каталитическим нейтрализато­ром).

.и к картеру коробки передач.

6. Снимите привод правого переднего колеса в сборе с опорой.

7. Установите привод в порядке, обрат­ном снятию.

Для снятия привода правого передне­го колеса полноприводного автомобиля с двигателем MR16DDT выполните сле­дующее.

1. Выполните пп. 3-18 снятия привода левого колеса автомобиля с двигателем HR16DE.

2. Выверните два болта крепления про­межуточной опоры к раздаточной коробке и снимите привод переднего колеса в сбо­ре с опорой с автомобиля.

Приводной вал правого переднего колеса — снятие и установка

Приводы передних колёс автомобилей с КПП JH3 и JR5, хотя и имеют одинаковый принцип конструкции, существенно различаются и невзаимозаменяемы.

Примечание:
Каталожные номера приводов в зависимости от модели двигателя указаны здесь (Renault) и здесь (ВАЗ)

Снятие левого привода показано здесь

правый привод для jh3

Примечание: левый и правый приводы автомобиля с КПП JH3 имеют разную конструкцию и крепление. Поэтому работа по их снятию и установке описана отдельно.

правый привод

Правый привод автомобилей с КПП JR5: 1 – корпус наружного ШРУСа; 2 – большой хомут пыльника наружного ШРУСа; 3 – пыльник наружного ШРУСа; 4 – малый хомут пыльника наружного ШРУСа; 5 – левый приводной вал; 6 – малый хомут пыльника внутреннего ШРУСа; 7 – пыльник; 8 – большой хомут пыльника внутреннего ШРУСа; 9 – корпус внутреннего ШРУСа; 10 – стопорное кольцо; 11 – резиновый демпфер; 12 – правый приводной вал

Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание, открыть капот и отсоединить клемму провода "массы" от АКБ.

Снять центральный брызговик двигателя (при наличии, см. тут)

Снять защиту картера двигателя (см. тут)

Отвернуть пробку сливного отверстия в картере коробки передач и слить масло (поробнее см. тут).

Снимите декоративный колпак колеса, ослабьте гайку ступицы и отверните гайки крепления колеса (головка «на 30», «на 17»).

Внимание!
При силовом отворачивании гаек автомобиль должен стоять на земле.

Поддомкратте левую сторону автомобиля.

(при наличии АБС) Разъединить разъём и снять датчик 1, рисунок 12-6, скорости вращения левого переднего колеса (см. тут)

правый привод колеса
Рисунок 12-6 — Снятие привода правого переднего колеса:
1 — датчик скорости вращения правого переднего колеса;
2 — гайка крепления пальца шарового шарнира наконечника рулевой тяги;
3 — гайка ступицы;
4 — болт крепления поворотного кулака к стойке передней подвески

Операции для всех комплектаций автомобилей

Отвернуть полностью гайку 3 крепления ступицы правого переднего колеса, снять гайку. Гайка крепления ступицы переднего колеса подлежит замене (головка «на 30», головка «на 17»).

Отвернуть гайку 2 крепления пальца шарового шарнира наружного наконечника рулевой тяги и выпрессовать палец из рычага поворотного кулака (головка » на 16″, вороток). (см. тут)

Отвернуть и извлечь болты 1, рисунок 12-2, крепления направляющей переднего левого тормоза к поворотному кулаку (головка «на 18»).


Рисунок 12-2 :
1 — болты крепления направляющей переднего тормоза;
2 — направляющая переднего тормоза;
3 — болты крепления направляющих пальцев;
4 — тормозной суппорт

Снять и подвесить направляющую переднего тормоза в сборе с тормозными колодками и суппортом к пружине передней подвески, чтобы не нагружать тормозной шланг (крючок технологический).

Отвернуть две гайки 4, рисунок 12-6, болтов крепления левого поворотного кулака к стойке передней подвески и извлечь болты (ключ «на 18», головка «на 18»).

Отклонить поворотный кулак и извлечь из ступицы шлицевой хвостовик наружного ШРУСа привода левого переднего колеса.

Если необходимо выпрессовать из ступицы шлицевой хвостовик наружного ШРУСа привода левого переднего колеса с помощью приспособлений (Tav. 1420-01 и Tav. 1050-04).

Примечание:
Если специальных приспособлений нет , а руками извлечь хвостовик ШРУСа не получается, выбейте его из ступицы ударами молотка через деревянный брусок, или проставку из мягкого металла .

Закрепите поворотный кулак на стойке передней подвески болтом.

Для автомобилей с коробкой передач JR5

Извлечение правого привода из КПП JR5 полностью аналогично извлечению левого привода.

Для автомобилей с коробкой передач JH3

Примечание:
При снятии правого привода масло из КПП можно не сливать.

Отсоединить внутренний шарнир 1, рисунок 12-7, привода правого переднего колеса от коробки 2 передач.

снятие правого привода jh3
Рисунок 12-7 — Снятие привода правого переднего колеса:
1 — внутренний ШРУС привода правого переднего колеса;
2 — вал привода правого переднего колеса;
3 — коробка передач

Сдвиньте внутренний ШРУС с полуосевой шестерни коробки передач и снимите привод правого переднего колеса с автомобиля.

В случае необходимости воспользуйтесь монтажной лопаткой, или приспособлением 67.7801-9524.

УСТАНОВКА

Операции для всех комплектаций автомобилей

Установить шлицевую часть внутреннего шарнира 1, рисунок 12-7, привода правого переднего колеса в шлицы полуосевой шестерни дифференциала.

Установить шлицевой хвостик наружного шарнира привода правого переднего колеса в ступицу колеса.

Установить правый поворотный кулак на стойку передней подвески.

Установить два болта 4, рисунок 12-6, крепления поворотного кулака к стойке передней подвески и навернуть гайки болтов крепления.

Момент затяжки гаек болтов крепления поворотного кулака 105 Н.м (10,5 кгс.м).

ВНИМАНИЕ! После снятия болты крепления направляющей к поворотному кулаку подлежат обязательной замене, так как фиксация болтов осуществляется клеевым составом, наносимым на резьбовую поверхность болтов. Повторное использование болтов не допускается.

Установить на поворотный кулак правую направляющую переднего тормоза и закрепить ее новыми болтами крепления. Предварительно на резьбовую поверхность болтов нанести фиксатор резьбы в количестве 1 г на каждый болт.

Момент затяжки болтов 105 Нм (10,5 кгс.м).

Установить палец шарового шарнира наконечника правой рулевой тяги в рычаг поворотного кулака и навернуть гайку 2 крепления.

Момент затяжки гайки крепления пальца шарового шарнира наконечника рулевой тяги 37 Н.м (3,7 кгс.м).

Установить новую гайку 3 ступицы колеса.

Момент затяжки гайки ступицы колеса 280 Н.м (28,0 кгс.м).

Примечание:
Предварительно затягивать гайку крепления ступицы необходимо на вывешенном автомобиле, а окончательно — на стоящем на земле.

Подсоединить и закрепить датчик 1 скорости правого переднего колеса (при наличии)

Для автомобилей с коробкой передач JR5

Установить новую уплотнительную прокладку пробки сливного отверстия коробки передач.

Установить пробку сливного отверстия в картер коробки передач и затянуть с моментом 22 Н.м (2,2 кгс.м).

Отвернуть пробку заливного отверстия, залить масло в коробку передач и завернуть пробку. Уровень масла должен быть по нижнюю кромку заливного отверстия (норма расхода масла для коробки передач JR5 — 2,5 л).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
