Press brake pedal to start engine. Как завести автомобиль, доехать до дома и устранить неисправность, если вышел из строя датчик включения ламп стоп-сигналов, т.н. «лягушка тормоза» (31.03-01.04.2019)
Здравия всем!
Прекрасный воскресный день завершался, ничего не предвещало появления надписи "Press brake pedal to start engine" и отказа автомобиля заводиться. Ниже расскажу, как все было, что делал и как устранил неисправность.
Содержание:
1. Исходные данные.
2. Как все произошло.
3. Что делать и как завести автомобиль при неисправности датчика включения ламп стоп-сигналов.
4. Устранение неисправности.
5. Временные и денежные затраты.
При частичном или полном использовании материалов данной публикации, ссылка на первоисточник, то есть данную статью, обязательна.
1. Исходные данные.
Автомобиль 2011 г.в., АКПП, AWD, бензин 2.0, заводится с кнопки "старт-стоп".
Предыдущий хозяин уже менял датчик включения ламп стоп-сигналов (далее по тексту – датчик) в 2016 году, поэтому не аккуратно вскрывал заглушку на селекторе выбора передач в попытке разблокировать АКПП.
Датчик находится над педалью тормоза, номер детали 938103K000, сленговое название "лягушка", "тормозная лягушка".
При неисправности датчика автомобиль с кнопкой "старт-стоп" невозможно завести. Как это влияет на автомобили с обычным замком зажигания не знаю.
Восстановить нормальную работу датчика не получилось, поэтому заменил на новый.
2. Как все произошло.
Все дела сделаны, я в 1 км от дома. Сажусь в машину, нажимаю кнопку "старт-стоп" первый раз, нажимаю второй раз, еле слышно как качает насос, загорается и гаснет гирлянда значков на приборной панели, нажимаю педаль тормоза, затем снова кнопку "старт-стоп" и зажигание выключается. Так как бензин уже накачан, сразу нажимаю тормоз и жму кнопку "старт-стоп" и тишина, появляется надпись "Press brake pedal to start engine" (см. фото №1). Набираю в поисковике, первое что выскакивает — это проблема с датчиком включения ламп стоп-сигналов, приплыли подумал я. Почитав статьи, понял, что нужно менять или чистить датчик, о том, как завести автомобиль с такой неисправностью не нашел. Может неправильно задал поисковый вопрос. В общем минут на 5 одолела суета, что делать и как мне быть, накрывается воскресный вечер. Пару раз интенсивный вдох, длинный и медленный выдох, все в норме, начинаем устранять неисправность.
Фото №1
3. Что делать и как завести автомобиль при неисправности датчика включения ламп стоп-сигналов.
Почитав статьи, руководство по эксплуатации (книга, что лежит в бардачке, далее по тексту — руководство), начал с проверки предохранителей.
3.1 Проверка предохранителей.
1) Взял из багажника рожковые ключи на 10 и 14, отвертку шлиц, узкогубцы для снятия предохранителей, шкурку нулевку для зачистки контактов и старое покрывало.
2) Отключил минусовую клемму от аккумулятора (см. фото №2), для откручивания гайки нужен ключ на 10. В руководстве не написано, что при проверке предохранителей необходимо отключать аккумулятор, но всегда это делаю при подобных работах. После отключения питания замок багажника не будет работать, поэтому сразу возьмите необходимый инструмент и принадлежности.
Фото №2
3) Проверку начал с предохранителей в салоне. Правильное название "внутренняя панель плавких предохранителей". В руководстве информация про предохранители и места их расположения начинается с страницы 7-61, нужный предохранитель нашел на странице 7-69, идет под номером 20 (см. фото №3). Предохранитель вытащил узкогубцами. Предохранитель целый, но судя по сильным царапинам на ножках, его уже вытаскивали, причем варварски. Зачистил шкуркой контакты и вставил предохранитель обратно.
Фото №3
4) Затем проверил предохранители в отсеке двигателя, правильное название "панель плавких предохранителей в отсеке двигателя". Руководство, страница 7-73, предохранитель под номером 16 (см. фото №4). Предохранитель целый, его вынимали ранее, также варварски. Зачистил шкуркой контакты и вставил предохранитель обратно.
Фото №4
5) Установил обратно и закрутил крепление минусовой клеммы аккумулятора.
3.2 Запуск двигателя, на что обратить внимание перед началом движения.
1) На странице 5-15 руководства написано, что двигатель можно запустить, если в положении ACC удерживать кнопку "старт-стоп" более 10 секунд. У меня получилось завести двигатель, правда только при нажатой педали тормоза. Делается это так. Нажать кнопку "старт-стоп" (это положение ACC), нажать педаль тормоза и нажать кнопку "старт-стоп" более чем на 10 секунд, двигатель заведется. При этом селектор АКПП разблокируется, можно ехать.
2) Перед началом движения проверьте, работают ли стоп-сигналы. В моем случае они работали.
3) После того, как завел двигатель появились следующие проблемы с индикацией (см. фото №5):
— неисправность ESP (электронная система стабилизации курсовой устойчивости);
— неисправность DBC (управление движением при движении под уклон);
— загорелась сигнальная лампочка предупреждения об обледеневшей дороге.
Фото №5
4) Не спеша доехал до дома, воскресный вечер спасен, заказал новый датчик (срок доставки 3 дня), все дальнейшие действия отложил на завтра.
4. Устранение неисправности.
Лучше сразу купить и установить новый датчик. Процедура снятия/установки датчика займет 10-15 минут. Но можно попробовать восстановить старый датчик, что я и сделал, правда неудачно.
4.1 Как снять датчик включения ламп стоп-сигналов.
Датчик находится над педалью тормоза (см. фото №6, №7).
Фото №6
Фото №7
1) Отключил минусовую клемму от аккумулятора (см. фото №3).
2) Подстелил старое покрывало на водительский коврик, лег на бок, взору открылось все пространство за пластиковой обшивкой.
3) Открутил гайку рожковым ключом на 14 (см. фото №7). Так как датчик стоит в пазах, вторую гайку, которая находится у корпуса датчика можно не удерживать ключом.
4) Отсоединил фишку с проводами (см. фото №7, 8, 9). Удобнее всего это делать, если завести руку справа и потом к фишке (если смотреть по ходу движения автомобиля).
Фото №8
Фото №9
5) Вынул датчик. Заметил, сколько витков резьбы было от корпуса до регулировочной гайки (см. фото №8). Можно этого не делать, а отрегулировать при установке датчика обратно.
4.2 Попытка реанимировать датчик.
1) Разобрал датчик. Чтобы разъединить корпус, отверткой шлиц необходимо нажимать не на сам язычок, а на его основание (см. фото №10). Затем потянуть части корпуса в разные стороны.
Фото №10
2) Зачистил шкуркой контакты и обезжирил (см. фото №11).
Фото №11
3) Проверил состояние пружины, вроде бы рабочая, сжимается туго.
4) Зачистил контакты, которые идут к фишке и собрал все обратно.
4.3 Установка датчика обратно.
1) Устанавливать удобно также, заводя руку с датчиком справа, а потом вверх и налево.
2) Подключил фишку к датчику. Делать это пришлось одной рукой.
3) Затем подвел гайку (которую открутил когда снимал датчик) к крепежному отверстию. Держал гайку левой рукой, а правой вставил датчик в крепежное отверстие и наживил гайку.
4) Далее подтянул гайку и отрегулировал с помощью гайки, которая ближе к корпусу датчика положение датчика так, чтобы от края концевика датчика до силиконового упора педали тормоза было 2-3 мм. Затянул гайку.
5) Установил обратно и закрутил крепление минусовой клеммы аккумулятора.
Примечание:
1) Особо педаль тормоза не нажимайте, за три-четыре раза она перестает ходить и регулировать положение датчика становится не очень удобно.
2) Судя по состоянию корпуса датчика, сервисмены новый датчик не поставили, а просто отремонтировали старый.
4.4 Результаты установки восстановленного датчика.
1) Машина завелась с полоборота, селектор переключения передач работает. Решил сделать пробный заезд.
2) Проблемы:
— ошибки DBC, ESP и значок обледеневшей дороги по-прежнему горят;
— не горит лампочка «ECO» при движении;
— в один прекрасный момент перестал работать селектор переключения передач, не нажать кнопку, помогло только когда заглушил и вновь завел автомобиль.
3) Поехал в сервис проверить сканером ошибки и сбросить их. Перечень ошибок, помню примерно, всего их было 4 шт.:
— ошибка датчика выключения лампы стоп-сигнала;
— ошибка DBC;
— ошибка ESP;
— ошибка датчика скорости вращения правого переднего колеса с статусом «текущая».
4) Сбросили ошибки, прокатились с подключенным сканером, ошибок нет, датчики скорости вращения колес работают.
5) Нашел в наличии новый датчик в моем районе, решил купить и установить его. Пока ехал в магазин, снова загорелись ошибки DBC, ESP, значок обледенения дороги, перестал работать значок «ECO».
4.5 Установка нового датчика.

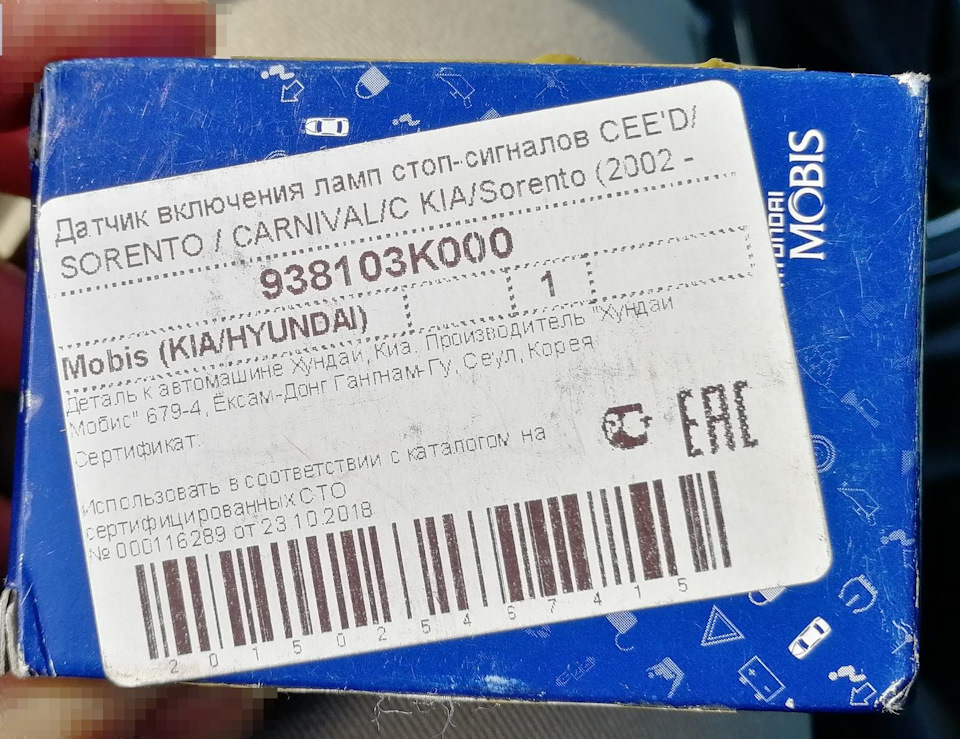

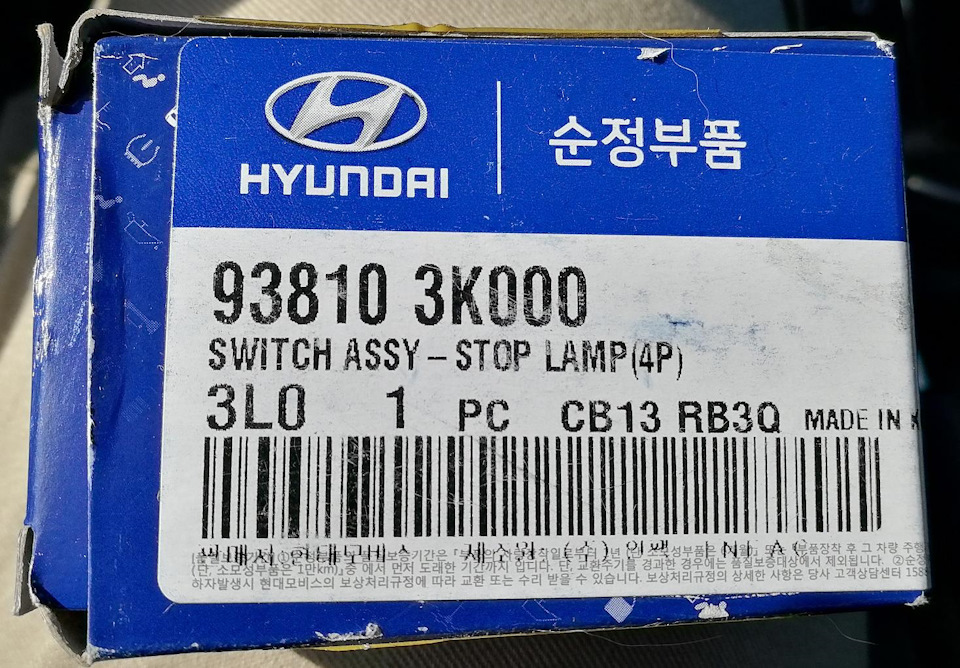

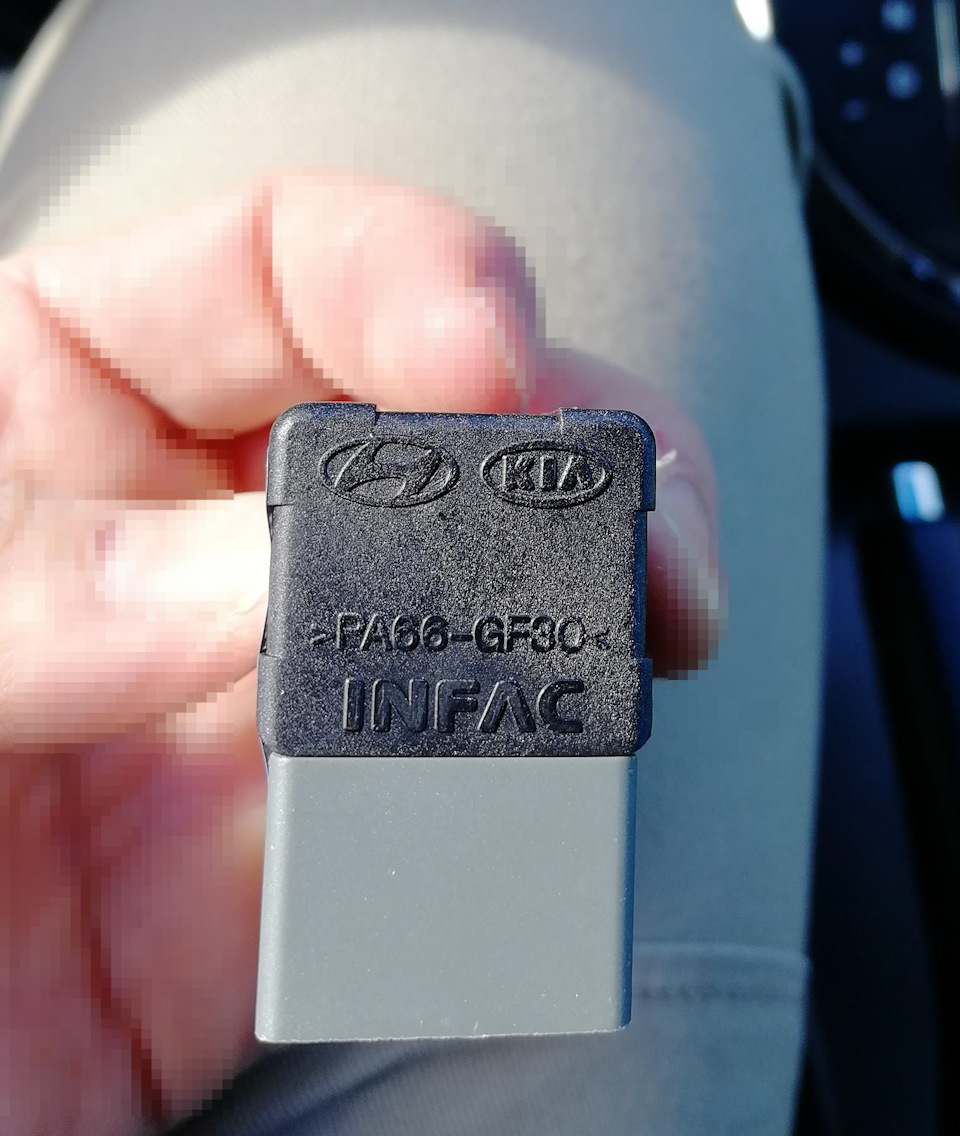

1) Купил в магазине датчик (см. фото №12, 13, 14, 15), снял старый и установил новый. Процедура снятия/установки аналогична пунктам 4.1 и 4.3 данной статьи.
Фото №12
Фото №13
Фото №14
Фото №15

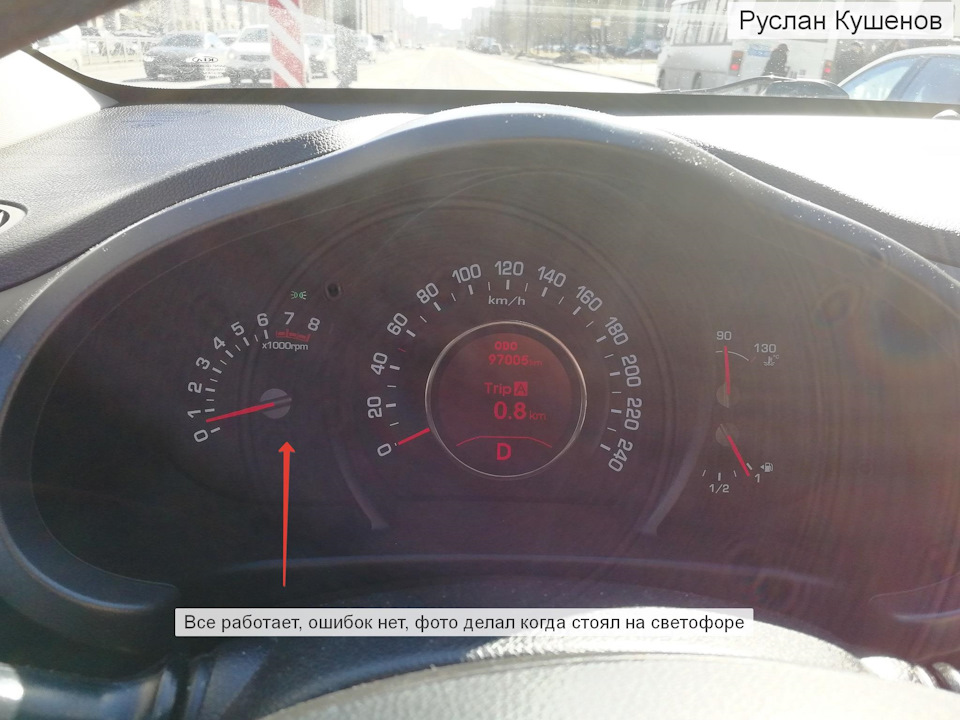

2) Завел машину, все ошибки пропали (см. фото №16).
Фото №16
3) Все работает исправно, остается только сбросить старые ошибки при очередной замене масла.
4) Старый датчик пока не выбросил, если есть рукастые люди из СПб, могу отдать для восстановления.
Примечание. . Возможно старый датчик работал со сбоями из-за того, что плохо почистил контакты.
1. Временные и денежные затраты.
Стоимость нового датчика 600 рублей.
Примерные затраты по времени – всего 160 минут:
1) Проверить предохранители, завести автомобиль – 30 минут.
2) Снять, почистить, поставить обратно старый датчик – 60 минут.
3) Тест-драйв и визит в сервис – 40 минут.
4) Покупка нового датчика 20 минут.
5) Снять старый датчик и установить новый 10 минут.
6) Ну и помыл кузов, коврики, пропылесосил салон за 45 минут и 240 рублей. Местами получилось даже лучше, чем если бы заплатил за это на автомойке.
Всем хорошего дня и отличного настроения!
