Звуковой сигнал Форд Фокус 3: снятие и замена
Необходимый инструмент: ключ «на 10».
1. Отцепите провод от «минусовой» клеммы аккумулятора.
2. Снимите передний бампер (см. «Снятие установка переднего бампера», с. 253).
3. Нажмите на фиксатор и разъедините колодку жгута проводов от звукового сигнала.
4. Достаньте держатель жгута проводов из кронштейна крепления звуковых сигналов.
5. Открутите крепежный болт кронштейна звуковых сигналов.
6. . и снимите звуковые сигналы в сборе с кронштейном.
7. Подденьте отверткой 2 фиксатора.
8. . и отцепите колодку от звукового сигнала.
9. Открутите гайку крепления звукового сигнала к кронштейну.
10. . и снимите звуковой сигнал.
11. Также снимите второй сигнал.
12. Установку деталей произведите в обратном снятию порядке.
Видео инструкция
Источник: Ford Focus III — Руководство по эксплуатации, техническому обслуживанию и ремонту. — М.ООО «ИДТР 320 с: ил., эл. схемы
Ремонт звукового сигнала.
Всем привет!
Известно что нынешние авто не блещут качеством. И когда у меня в очередной раз пропал гудок, это уже не было откровением. Только вот раньше эта неисправность устранялась в течении 10 минут с перекурами. Достаточно было снять правый треугольник и открутить модуль сигнала.

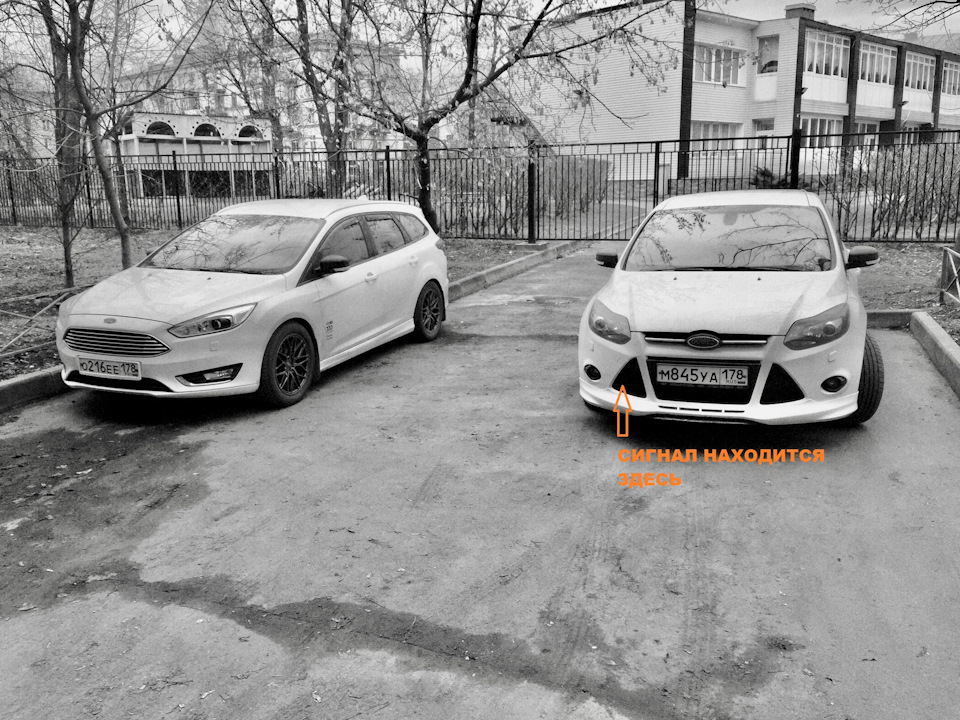

Есть информация что сигналы в ресте стоят по бокам.

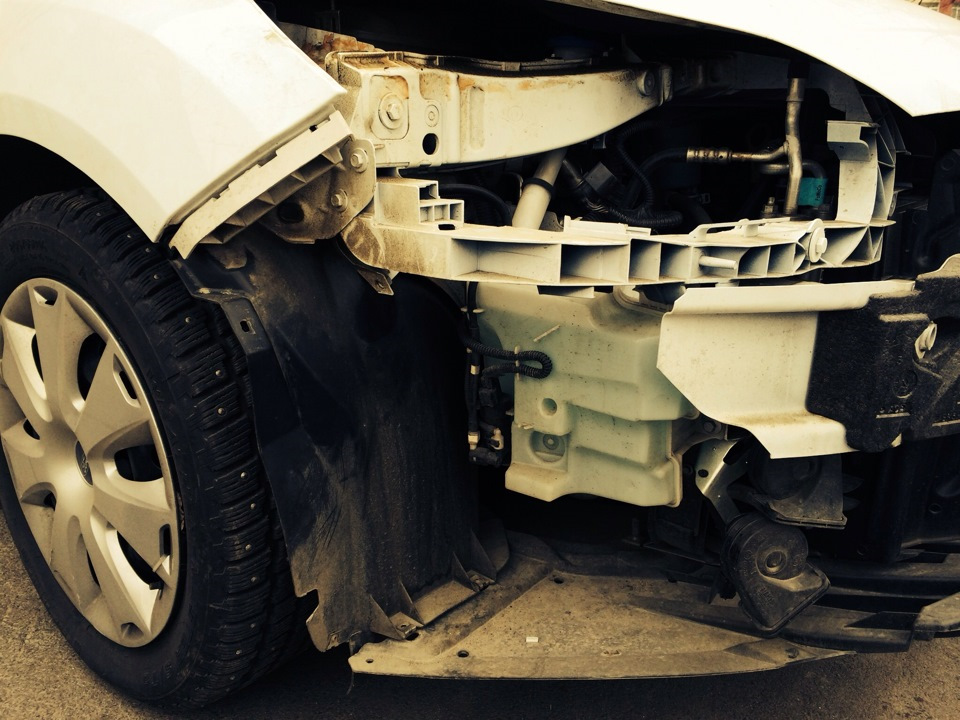

Но красота требует жертв. С обновлением облика бампер лишился заветных треугольников, а вместе с ними и возможности оперативного ремонта. Теперь же чтоб добраться до бибикалок надо снять защиту двигателя, пыльник, бампер, квантовый мост и девятый вал)

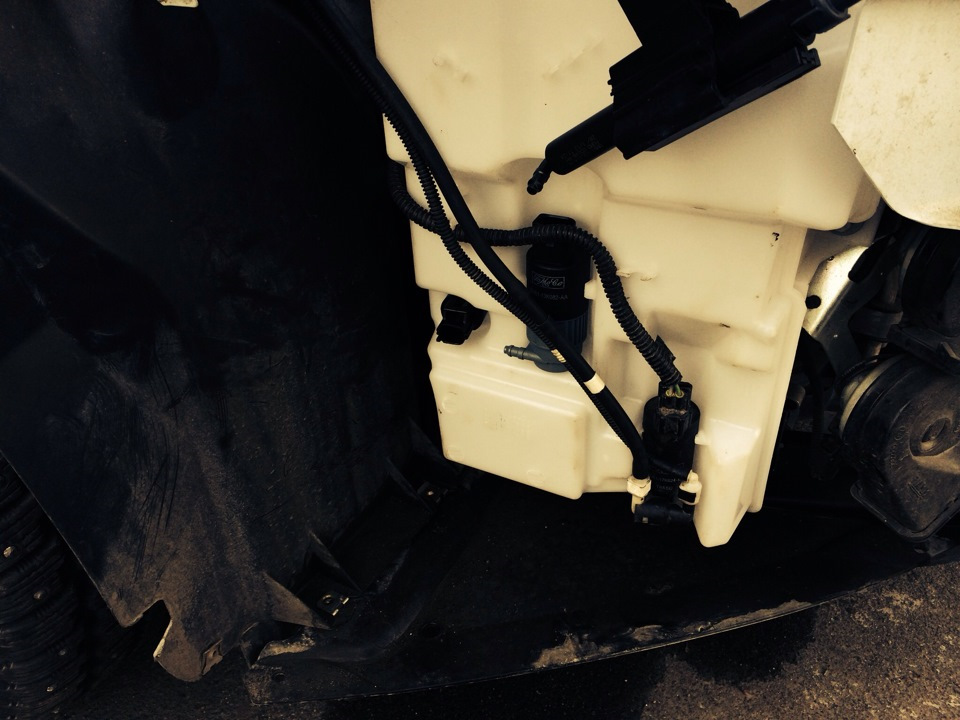

Можно было бы через окно ПТФ, но там у меня стоит пятилитровый бочек омывателя.
это трехлитровый
а это пяти
Но лень двигатель прогресса подсказала вынуть все это барахло через моторный отсек с предварительным разбором.
Разъём решил заменить, а блок сигналов сунул временно никак не крепя под капот.
Подумываю поставить дуделки от Волги 22.3721 низкий и 221.3721 высокий на левую сторону в дальнейшем. А может просто дополню еще одним комплектом фордовских с дореста и стану вопить на весь двор как раненая Газель)
Всем удачи, любви и терпения!
Сигнал форд фокус 3 где находится
Модель: Ford Focus MK 3 — Годы 2011-2018
Часть: проверки и техническое обслуживание
эксплуатация: Как заменить клаксоны на Форд Фокус?
В этом уроке мы можем увидеть, как заменить звуковой сигнал на Форд Фокус, очень простая операция. Прежде всего, убедимся, что ключ не вставлен, затем зайдем под моторный отсек, например, подняв автомобиль домкратом и соблюдая все необходимые меры предосторожности, и снимем защитную панель. Затем идентифицируем рожки, расположенные перед правым колесом, отсоединяем силовые разъемы и откручиваем единственный фиксирующий болт. После этого вставьте запасные части в кронштейн и соберите все в обратном порядке.
часто задаваемые вопросы
- Focus 2011-2018 — Сколько стоит техническое обслуживание для Ford Focus 1.5 TDCi?прочитать ответ
- Focus 2011-2018 — Где находится датчик давления масла на Ford Focus?прочитать ответ
- Focus 2018-2025 — Что делать, если не открывается замок капота на Ford Focus?прочитать ответ
- Focus 2011-2018 — Почему загорелся индикатор неисправности двигателя на Ford Focus?прочитать ответ
- Focus 2018-2025 — Где находится выключатель заднего хода на Ford Focus 1.6 TDCi?прочитать ответ
- Focus 2011-2018 — Как открыть крышку бензобака на Ford Focus?прочитать ответ
- Focus 2004-2011 — Какие проблемы может представлять Ford Focus 1.6 TDCi 109 л.с.?прочитать ответ
- Focus 2004-2011 — Почему вентилятор радиатора Ford Focus не останавливается?прочитать ответ
- Focus 2011-2018 — Какая проблема с системой старт-стоп на Ford Focus?прочитать ответ
- Focus 2004-2011 — Что делать, если Ford Focus не заводится?прочитать ответ
- Focus 2011-2018 — Где находится датчик давления топлива на Ford Focus 1.6 TDCi?прочитать ответ
- Focus 2011-2018 — Где находится номер цвета Ford Focus?прочитать ответ
- Focus 2011-2018 — Как сбросить индикатор неисправности двигателя на Ford Focus?прочитать ответ
- Focus 1998-2004 — Какие проблемы у Ford Focus 1.8 TDCI 115 л.с.?прочитать ответ
- Focus 2018-2025 — Почему не работает функция Start&Stop на Ford Focus?прочитать ответ
- Focus 2011-2018 — Каково значение индикаторов приборной панели Ford Focus?прочитать ответ
- Focus 2011-2018 — Какие проблемы у Ford Focus 1.6 TDCI с 115 лошадиными силами?прочитать ответ
- Focus 2018-2025 — Что означает индикатор проверки двигателя Ford Focus?прочитать ответ
- Focus 1998-2004 — Какая проблема с педалью сцепления Форд Фокус?прочитать ответ
- Focus 2011-2018 — Как узнать код автомагнитолы Форд Фокус?прочитать ответ
Как снять обивку пассажирской двери Фольксваген Поло.
Как снять обивку пассажирской двери Фольксваген Поло? В этом видео показано, как действовать. Прежде чем приступить к разборке, отсоединим клеммы аккумуляторной батареи в передней части моторного отсека. Рычагом или отверткой подходим к ручке, расположенной на дверной панели, снимаем покрытие того же. Отверткой откручиваем все шурупы на панели, пластиковым рычажком освобождаем все защелки, взявшись за нее по всему периметру панели двери, затем сдергиваем, взявшись за нее руками. Теперь освобождаем тросик открывающего рычага, хомуты стеклоподъемников и динамиков. Собираем все в обратном порядке.
Форд фокус 3 где находится сигнал – Звуковой сигнал Форд Фокус 3: снятие и замена
В статье рассмотрены: спецификации, описание и принцип действия, диагностика и проверки, снятие и установка звукового сигнала.
СПЕЦИФИКАЦИИ
Спецификация моментов затяжки
Наименование
Нм
фунт-фут
фунт-дюйм
Болт крепления кронштейна звукового сигнала
ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ
Звуковой сигнал
1 Переключатель звукового сигнала в накладке рулевого колеса.
2 Реле звукового сигнала
3 Звуковой сигнал(ы)
ДИАГНОСТИКА И ПРОВЕРКИ
Звуковой сигнал
За информацией по соединениям и разъемам обратитесь к Схеме Электрических Соединений, которую вы сможете найти на этом сайте.
Принцип действия
Система звукового сигнала состоит из реле, переключателя, расположенного на рулевом колесе, и одного или двух звуковых сигналов. Звуковой сигнал(ы) получает напряжение от переключаемой стороны реле, а переключатель реле со стороны заземления управляется переключателем, расположенным на рулевом колесе.
Реле звукового сигнала располагается в центральной электрораспределительной коробке (CJB) и получает постоянное напряжение от электрораспределительной коробки аккумулятора (BJB).
Переключатель рулевого колеса использует часовую пружину рулевого колеса совместно с электрической цепью подушки безопасности, однако каждая из этих систем работает полностью независимо от другой.
Осмотр и проверка
1. Проверьте обоснованность жалобы клиента, задействовав систему.
2. Выполните визуальную проверку наличия очевидных механических или электрических повреждений.
Механические факторы
Электрические факторы
-
Поврежденный звуковой сигнал(ы)
- Перегоревший плавкий предохранитель
- Реле
- Поврежденный жгут электропроводки
- Ослабший или корродированный штекерный разъем(ы)
3. Если очевидная причина отмеченной или описанной клиентом жалобы обнаружена, перед переходом к последующим действиям, устраните ее (если это возможно).
4. Звуковой сигнал форд фокус 3. Звуковой сигнал форд выключатель звукового сигнала; 9. Если причина неисправности не очевидна, уточните признак неисправности и обратитесь к Таблице признаков неисправности.
Состояние
Возможные причины
Действие
Звуковой сигнал звучит непрерывно
Реле звукового сигнала.
Переключатель звукового сигнала.
Перейдите к PINPOINT-ТЕСТУ A.
Звуковой сигнал не звучит
Плавкий предохранитель 7 (40 A).
Плавкий предохранитель 34 (15 A).
Реле звукового сигнала.
Переключатель звукового сигнала.
Перейдите к PINPOINT-ТЕСТУ B.
Pinpoint-тесты
СОСТОЯНИЯ
ПОДРОБНОСТИ / РЕЗУЛЬТАТЫ / ДЕЙСТВИЯ
A1: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29S-GJ1 (ОРАНЖЕВО-ГОЛУБОЙ) НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА ПОЛОЖИТЕЛЬНУЮ КЛЕММУ АККУМУЛЯТОРА
1 Отсоедините Реле звукового сигнала.
Звуковой сигнал отключается при отсоединении реле?
→ Да
Перейдите к A2
→ Нет
ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-GJ1 (оранжево-голубую), устранив короткое замыкание на положительную клемму аккумулятора. Замена сальника привода форд фокус 3 быстрая и. ПРОВЕРЬТЕ правильность работы системы.
A2: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 91S-GJ7 (ЧЕРНО-ГОЛУБОЙ) НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ»
1 С помощью цифрового мультиметра измерьте сопротивление между штырем 2 реле звукового сигнала, электрической цепи 91S-GJ7 (черно-голубой), и «массой».
Сопротивление больше 10 000 Ом?
→ Да
УСТАНОВИТЕ новое реле звукового сигнала. ПРОВЕРЬТЕ правильность работы системы.
→ Нет
Перейдите к A3
A3: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЗВУКОВОГО СИГНАЛА, РАСПОЛОЖЕННОГО НА РУЛЕВОМ КОЛЕСЕ
1 Снимите нижний кожух рулевой колонки.
2 Отсоедините C896 скользящего контакта подушки безопасности.
3 С помощью цифрового мультиметра измерьте сопротивление между штырями 1 и 2 разъема C896 скользящего контакта подушки безопасности, со стороны элемента.
Сопротивление больше 10 000 Ом?
→ Да
Установите новое реле. ПРОВЕРЬТЕ правильность работы системы.
→ Нет
Перейдите к A4
A4: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЗВУКОВОГО СИГНАЛА, РАСПОЛОЖЕННОГО НА РУЛЕВОМ КОЛЕСЕ
ПРЕДУПРЕЖДЕНИЕ: Для правильной дезактивизации подушки безопасности обратитесь к процедуре, описанной на нашем сайте.
1 Снимите подушку безопасности.
2 Отсоедините C920 переключателя звукового сигнала.
3 С помощью цифрового мультиметра измерьте сопротивление между штырем 1 и штырем 2 разъема C920 переключателя звукового сигнала.
Сопротивление больше 10 000 Ом?
→ Да
УСТАНОВИТЕ новый скользящий контакт подушки безопасности. Необходима замена масла powershift ford focus 3 автомат? Квалифицированные мастера наших специализированных автосервисов в санкт-петербурге окажут эту услугу на форд фокус 3 с акпп повер шифт. ПРОВЕРЬТЕ правильность работы системы.
→ Нет
УСТАНОВИТЕ новый переключатель звукового сигнала(ов). ПРОВЕРЬТЕ правильность работы системы.
СОСТОЯНИЯ
B1: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ 7 (40 A)
1 ПРОВЕРЬТЕ Плавкий предохранитель 7 (40 A) CJB.
Аудиоблок функционирует исправно?
→ Да
Снять треугольник ford focus 3 и заменить сигнал
Со временем на Форд фокус 3 перестает работать гудок (сигнал), в сервисах предлагают снимать передний бампер.
Сигнал Форд фокус 3.mp4
Установил себе новый звуковой сигнал вместо скучного штатного. звук как у паровоза.
Перейдите к B2
→ Нет
ОТРЕМОНТИРУЙТЕ плавкий предохранитель 7. ПРОВЕРЬТЕ правильность работы системы.
B2: ПРОВЕРКА ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ 34 (20 A)
1 ПРОВЕРЬТЕ Плавкий предохранитель 34 (20 A) CJB.
Плавкий предохранитель исправен?
→ Да
Перейдите к B3
→ Нет
ОТРЕМОНТИРУЙТЕ плавкий предохранитель 34. ПРОВЕРЬТЕ правильность работы системы.
B3: ПРОВЕРКА РЕЛЕ ЗВУКОВОГО СИГНАЛА
1 Отсоедините Реле звукового сигнала.
2 Выполните проверку элементов реле. За дополнительной информацией обратитесь к Реле звукового сигнала имеющейся в этой статье.
→ Да
Перейдите к B4
→ Нет
УСТАНОВИТЕ новое реле звукового сигнала. ПРОВЕРЬТЕ правильность работы системы.
B4: ПРОВЕРКА ЭЛЕКТРОПИТАНИЯ CJB
1 С помощью цифрового мультиметра измерьте напряжение между штырем 1 реле звукового сигнала, со стороны электропроводки, и «массой», и штырем 3 реле звукового сигнала, со стороны электропроводки, и «массой».
Напряжение во всех случаях больше 10 В?
→ Да
Перейдите к B5
→ Нет
ОТРЕМОНТИРУЙТЕ электрическую цепь 30-DA1 (красную). Как почистить дроссельную заслонку ford focus. Форд фокус 3 замена лампочки Чистка дроссельной заслонки на форд фокус 3 и. ПРОВЕРЬТЕ правильность работы системы.
B5: ПРОВЕРКА ЭЛЕКТРОПИТАНИЯ ПЕРЕКЛЮЧАТЕЛЯ ЗВУКОВОГО СИГНАЛА
1 Подсоедините Реле звукового сигнала.
2 Отсоедините C896 скользящего контакта подушки безопасности.
3 Снимите нижний кожух рулевой колонки.
4 С помощью цифрового мультиметра измерьте напряжение между штырем 2 C896 скользящего контакта подушки безопасности, электрической цепи 91S-GJ7 (черно-голубой), со стороны электропроводки, и «массой».
Напряжение больше 10 В?
→ Да
Перейдите к B6
→ Нет
ОТРЕМОНТИРУЙТЕ электрическую цепь 91S-GJ7 (черно-голубую), ПРОВЕРЬТЕ правильность работы системы.
B6: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ЗВУКОВОГО СИГНАЛА
1 С помощью цифрового мультиметра измерьте сопротивление между штырем 1 C896 скользящего контакта подушки безопасности, электрической цепи 91-PG30 (черно-белой), со стороны электропроводки, и «массой».
Сопротивление меньше 5 Ом ?
→ Да
Перейдите к B7
→ Нет
ОТРЕМОНТИРУЙТЕ электрическую цепь 91-PG30 (черно-белую), ПРОВЕРЬТЕ правильность работы системы.
B7: ПРОВЕРКА РАБОТЫ СКОЛЬЗЯЩЕГО КОНТАКТА ПОДУШКИ БЕЗОПАСНОСТИ
1 С помощью цифрового мультиметра измерьте сопротивление между штырями 1 и 2 разъема C896 скользящего контакта подушки безопасности, со стороны элемента. Снимите показания при нажатом переключателе и при ненажатом переключателе.
Сопротивление больше 10 000 Ом при ненажатом переключателе и менее 5 Ом при нажатом переключателе?
→ Да
Перейдите к B9
→ Нет
Перейдите к B8
B8: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ЗВУКОВОГО СИГНАЛА
ПРЕДУПРЕЖДЕНИЕ: Для правильной дезактивизации подушки безопасности обратитесь к процедуре, описанной на нашем сайте.
1 Снимите подушку безопасности.
2 Отсоедините C982 переключателя звукового сигнала.
3 С помощью цифрового мультиметра измерьте сопротивление между штырями 1 и 2 разъема C982 переключателя звукового сигнала. Снимите показания при нажатом переключателе и при ненажатом переключателе.
Сопротивление больше 10 000 Ом при ненажатом переключателе и менее 5 Ом при нажатом переключателе?
→ Да
Установите новый скользящий контакт подушки безопасности. ford в спешке пытается решить проблемы с коробкой передач на автомобилях форд фокус 3 и форд фиеста, всем дилерам отправлены мануалы по перепрограммированию модуля управления плавности. ПРОВЕРЬТЕ правильность работы системы.
→ Нет
УСТАНОВИТЕ новый переключатель(и) звукового сигнала. ПРОВЕРЬТЕ правильность работы системы.
B9: ПРОВЕРКА ЭЛЕКТРОПИТАНИЯ ЗВУКОВОГО СИГНАЛА(ОВ)
1 Подсоедините C896 скользящего контакта подушки безопасности.
2 Подсоедините C920 переключателя звукового сигнала.
3 Отсоедините C77 звукового сигнала.
4 С помощью цифрового мультиметра измерьте напряжение между штырем 1 C77 звукового сигнала(ов), электрической цепи 29S-GJ1 (оранжево-голубой), со стороны электропроводки, и «массой», нажимая на переключатель звукового сигнала.
Напряжение больше 10 В?
→ Да
Перейдите к B10
→ Нет
ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-GJ1 (оранжево-белую). ПРОВЕРЬТЕ правильность работы системы.
B10: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ЗВУКОВОГО СИГНАЛА(ОВ)
1 С помощью цифрового мультиметра измерьте сопротивление между штырем 2 C77 звукового сигнала(ов), электрической цепи 31-GJ1 (черной), со стороны электропроводки, и «массой».
Сопротивление меньше 5 Ом?
→ Да
УСТАНОВИТЕ новый звуковой сигнал(ы). Как поменять лампочки форд фокус 3 ПРОВЕРЬТЕ правильность работы системы.
→ Нет
ОТРЕМОНТИРУЙТЕ электрическую цепь 31-GJ1 (черную). ПРОВЕРЬТЕ правильность работы системы.
Проверка элементов
2. Подсоедините один конец вспомогательного провода к штырю 85 реле. Подсоедините другой конец провода к «массе».
3. Подсоедините один конец второго вспомогательного провода к штырю 86 реле.
4. Подсоедините один провод омметра к штырю 30 реле. Типы ламп форд фокус 3 Подсоедините второй провод к штырю 87 реле. Как поменять лампочку в форд фокус 3 — автомобили форд. Определите сопротивление.
5. На мгновение дотроньтесь свободным концом провода, подсоединенного к штырю 86, до положительной клеммы аккумулятора. меняем лампочки на форд фокус 3 При этом должен раздаться отчетливый щелчок, а сопротивление, измеряемое омметром, должно упасть до нуля.
6. Если выполнялся Pinpoint-тест, возвратитесь к Pinpoint-тесту.
СНЯТИЕ И УСТАНОВКА
Звуковой сигнал (32 815 0)
Снятие
1. Поднимите и подоприте автомобиль.
2. Расстыкуйте электрический разъем звукового сигнала.
3. На форд фокус 3 применяют следующие типы ламп: Снимите звуковой сигнал.
Установка
1. ПРИМЕЧАНИЕ: Убедитесь в том, что кронштейн звукового сигнала вставлен в установочное отверстие.
Для установки выполните процедуру снятия в обратной последовательности.
Переключатель звукового сигнала (33 523 0)
Снятие
1. Видео; вопросы замена ремня ГРМ ремень ГРМ на форд фокус 3 регламент то форд фокус 3. Снимите модуль подушки безопасности водителя.
2. ПРЕДУПРЕЖДЕНИЕ: Модуль подушки безопасности следует переворачивать только на такой отрезок времени, который требуется для снятия контактной пластины. Выполняйте эту процедуру с исключительной осторожностью, следя за тем, чтобы в случае прерывания этой процедуры по любой возможной причине, модуль подушки безопасности был развернут требуемой стороной вверх, так, чтобы декоративная крышка находилась сверху. Несоблюдение этих инструкций может повысить вероятность преждевременного раскрывания подушки безопасности и привести к травме.
Отсоедините левый и правый электрический разъем от контактной пластины.
Освободите крепежные язычки, расположенные на тыльной стороне каждого разъема.
3. Снимите контактную пластину.
1. Удалите четыре клина.
ПРИМЕЧАНИЕ: Контактная пластина удерживает в требуемом положении четыре пружины контактной пластины звукового сигнала. Смотреть видео-ролик замена сальников приводов форд фокус 3 механика коробка в высоком качестве. Перед снятием контактной пластины отметьте их положение и схему установки.
2. Добрый день. Разве в форд фокус 3 в мкпп заливается стандарт по api – gl5, а не gl4? Это большая разница, из-за этой ошибки выйдет из строя кпп. Снимите контактную пластину.
Установка
1. ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой контактной пластины убедитесь в том, что пружины контактной пластины звукового сигнала правильно закреплены на тыльной стороне модуля подушки безопасности.
