Снова стук на кочках — теперь шаровые опоры

Относительно недавно поменял второй рулевой наконечник, а примерно с 42 тыс км стал замечать постукивания на неровностях в поворотах. Сподобился наконец съездить на диагностику, вердикт: "Обе шаровые опоры загибаются. Если нервы выдержат, то ещё 5-10 тыс км можно поездить".

Стал смотреть что по рекомендациям, и вижу все те же лица, что и с рулевыми наконечниками: оригинальные Renault 401604793R, аналоги Lucas/TRW JBJ721, Moog REBJ2832, Lemforder 2946901\3780901. По МУГу отзывы хуже всех, по Рено и Лемфордеру тоже много нареканий по времени жизни (у людей по году всего ходили). На ТРВ тоже нарекания, а тут ещё и цена у них подозрительно дешевая сейчас, а раньше они были дороже всех… Поэтому (для сравнения живучести) хотел вторую шаровую опору взять другой фирмы, остановил выбор на Sidem 5288.

Сегодня снова смотрел цены, и решил взять обе ТРВ. Заказал, когда ставить буду пока не решил.

Приведу рекомендации для тех, кто думает об аналогичном ремонте.
1) Заменить рычаг в сборе (почти всегда в комплект рычага входит шаровая опора) выходит по цене намного дороже (разница в стоимости материалов раза в 4, хотя работы по замене рычага дешевле), но считается более надежным и качественным вариантом. Требуется это далеко не всегда: обычно возможно сделать 1-2-3 замены только шаровых опор. Также надо смотреть на состояние самих рычагов (туда ещё входят сайлент-блоки).
2) Шаровые опоры попарно менять не обязательно. В моем случае они практически одновременно начали помирать, поэтому планирую менять обе.
3) Рычаги в продаже левые и правые, а шаровые опоры не имеют такой градации.
4) Оригинальные рычаги: левый 545011362r, правый 545004269r. С середины 2013 года начали появляться новые рычаги и шаровые опоры: изменили кулак (посадочное место в поворотном кулаке несколько больше), диаметр пальца больше (толще), проточка не по всему пальцу идет (сбоку, а не по кругу). Шаровые старого образца встают, но не совсем корректно. Приходится мудрить с болтом крепления. В сервисах к этому уже привыкли и наловчились. Левый рычаг 545011727R, правый 545004529R, опора шаровая 401602523R. Т.к. у меня авто 2011 года, то мне нужно выбирать из старых вариантов.

Несколько рекомендаций тем, кто уже в процессе замены шаровой опоры:
1) Перед распрессовкой обязательно проверить наличие стопорного кольца-шайбы, потому что иногда он там встречается. Только убедившись, что его нет, далее зачищаем и приступаем к распрессовке шаровой. Если же стопорное кольцо встречается, извлекаем, и можно приступать к распрессовке.
2) Проверяйте наличие пластикового защитного пыльника-накладки, установленного под кулак. Эта пластиковая шайбочка не дает пыльнику притереться об кулак и тем самым порваться, это очень важная вещь, так как заметили, что без этих пластиковых шайб шаровая ходит чуть ли не в два раза меньше.
3) При установке шаровой натолкайте побольше смазки под пыльник, а то с новья её там почти нет.
4) Перед запрессовкой надо пыльник снимать (максимально вытяните вверх), резинку закусывает.
5) Перед запрессовкой прогрейте газовой горелкой посадочное место под шаровую на рычаге, и шаровая запрессуется намного легче и быстрее.

Встретил очень интересную переписку с представителем производителя TRW ffclub.ru/topic/144747/jump_1040/ :
1) Чтобы более тщательно разобраться в проблеме они запросили "фото крышки шаровой опоры, а также номер, который указан на пыльнике".
2) "Шаровая опора, которая идет в сборе с рычагом, и шаровая, которая поставляется отдельно, делаются на разных производственных площадках TRW. Но это никак не отражается на их качестве."
3) "Мы немного почитали Ваш форум: проблема не в шаровой опоре, а в том, что люди пытаются добавить смазки в шаровую. Было несколько постов – снял пыльник, а смазки там очень мало; снял кольцо обратно не могу его надеть. Это делать категорически запрещено – это как раз влияет на ресурс узла. Кольца на пыльнике одно пружинное, другое нет. Сняв кольцо, Вы не сможете его надеть также плотно, как было. Отсюда и износ через 5000 км. На фото с 3 пыльниками хорошо видно, что в шаровой, где был порванный пыльник, добавляли смазку. Очень часто пыльник рвут при монтаже, когда шаровую пытаются совместить с рычагом и при затягивании гаек."

А вот официальная фотография шаровой TRW www.trwaftermarket.com/ru…catalogue/product/JBJ721/
Купил в Экзисте. Пакет прозрачный, запаянный, плотный, с надписями ТРВ. Болт не черный. Пластиковый чехол, инструкция и гайки в комплекте. Никаких наклеек и голограмм не было. На официальном изображении шаровой есть синее кольцо, тут оно светло-серое (пружина). Гравировка TRW Q02. Также в пакетиках имелся листочек бумаги с надписью VCI

упаковка в пакете в пакетах гравировка листочки

И 1000 км не проехал, как решился поменять шаровые (и правда, действуют на нервы). 05.08.2016г, пробег 34270км.
За работу (включая замену масла) взяли 2000р. Шаровые за 998 руб. купил. В комплекте с шаровыми пластиковых защитных накладок не было. Поэтому использовали старые оригинальные, и болты с гайками и шайбами тоже. Количество смазки на новых шаровых не проверяли, как и рекомендовал производитель.
Проверили сайлентблоки: два в отличном состоянии, два — в хорошем.
Проверили наконечники рулевых тяг — состояние отличное.
Старое масло оказалось с запашком, будто присадки в нем какие-то.
Антифриз на минимальном уровне, хотя обновляли его (впервые) полгода назад.
Шумят клапана — запланировать на следующее ТО регулировку. Ну и свечи к следующему ТО можно поменять (по километражу).
Сделали схождение "на глазок".

Стоят старые шаровые Снимаем и одеваем рычаги Выпрессовка и запрессовка шаровых Оригинальный болт и количество смазки в старой шаровой Новые установленные шаровые

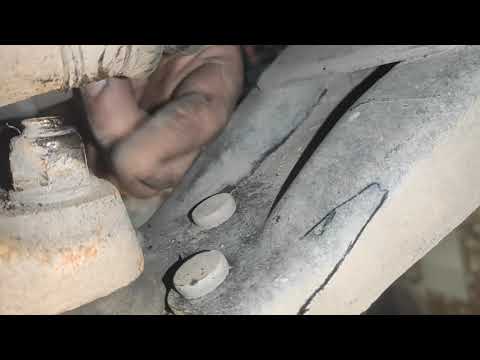

Сколько шаровых опор на Рено Дастер 2019?

Задача определения количества шаровых опор на автомобиле часто возникает у владельцев Рено Дастер 2019 года выпуска. Шаровые опоры являются важными элементами подвески автомобиля и требуют периодической замены. В этой статье я расскажу о количестве шаровых опор, которые имеются на Рено Дастер 2019 года выпуска.

Количество шаровых опор на Рено Дастер 2019

На Рено Дастер 2019 года выпуска установлены две шаровые опоры на каждом переднем колесе. Таким образом, общее количество шаровых опор на автомобиле составляет четыре. Шаровые опоры снабжены шарниром, который позволяет поворачиваться передним колесам и в то же время поддерживает стабильность и управляемость автомобиля. Каждая шаровая опора состоит из корпуса, в котором находится шарнирный механизм, и пыльника, который предохраняет внутренние детали от попадания грязи и пыли.

Необходимость замены шаровых опор

Шаровые опоры являются подвижной частью подвески и со временем могут изнашиваться или повреждаться. Признаками неисправности шаровых опор могут быть посторонние шумы, стуки при повороте, неустойчивость автомобиля на дороге. Если вы обнаружите подобные признаки, рекомендуется обратиться к специалисту для диагностики и замены шаровых опор при необходимости.

Часто задаваемые вопросы

Сколько шаровых опор на Рено Дастер 2019?

На Рено Дастер 2019 устанавливаются по две шаровые опоры на каждое переднее колесо. Таким образом, всего на автомобиле должно быть четыре шаровых опоры.

Как узнать, что шаровая опора на Рено Дастер 2019 неисправна?

Неисправность шаровой опоры на Рено Дастер 2019 можно заметить по следующим признакам:

• Необычные шумы или стуки при повороте колеса;
• Шатание или неустойчивость автомобиля на дороге;
• Износ шин неравномерный по внешней или внутренней стороне;
• Частое появление вибрации на рулевом колесе.

Если вы заметили эти признаки, рекомендуется обратиться к квалифицированному автомеханику для диагностики и замены шаровых опор при необходимости.

Какова жизненный цикл шаровых опор на Рено Дастер 2019?

Жизненный цикл шаровых опор на Рено Дастер 2019 может варьироваться в зависимости от условий эксплуатации автомобиля и качества дорог. Обычно, при нормальных условиях, шаровые опоры требуют замены примерно каждые 80 000 — 100 000 километров пробега или каждые 6-8 лет.

Какова стоимость замены шаровых опор на Рено Дастер 2019?

Стоимость замены шаровых опор на Рено Дастер 2019 может различаться в зависимости от региона и автосервиса, однако обычно она составляет примерно от 3 000 до 5 000 рублей за одну шаровую опору. Учитывая, что на автомобиле устанавливаются четыре шаровые опоры, стоимость полной замены может составлять от 12 000 до 20 000 рублей.

Замена шаровой опоры без снятия рычага

Перед работой по замене важно четко представлять назначение и конструктивные особенности шаровых. Это устройство является элементом ходовой части автомобиля, обеспечивающим соединение главного рычага передней подвески и ступицы рулевого колеса. В автомобилях Рено Логан этот элемент не разбирается (официально) и поставляется в комплекте с рычагом.

Конструктивно шаровая опора состоит из нескольких элементов — шарового пальца, запрессованного в корпус из металла одновременно с пластиковой втулкой. Продолжительная эксплуатация машины с поврежденным узлом часто приводит к самопроизвольному повороту колеса в обратную сторону, что при скорости больше 30 км/час может привести к непоправимым последствиям.

На автомобилях Рено Логан установлена передняя подвеска McPherson. Следовательно, в ее конструкции предусмотрена только одна шаровая опора, которая находится слева и справа передней оси. Узел расположен на нижнем рычаге, в области под ступицей. Деталь легко разглядеть, если машина находится на смотровой яме или подвешена.

Что такое шаровая опора?

Шаровая опора − это элемент шасси, который объединяет между собой ступицу и рычаг передней подвески. Является составляющей поворотного кулака и обеспечивает его подвижность, а кулак, в свою очередь, взаимодействует с рулевым управлением.

Таким образом, шаровая опора участвует в повороте колеса и без неё осуществление маневров не представляется возможным.

Рычаг Рено Логан. Шаровая под номером 2

Дополнительно узел обеспечивает правильную фиксацию ступице и колеса в горизонтальной плоскости в момент вертикальных перемещений.

Сколько шаровых опор на Рено Логан?

Рено Логан оснащается передней подвеской по типу МакФерсон. Это значит, что в её конструкции присутствует лишь одна шаровая снизу − с каждой стороны передней оси. Деталь расположена на нижнем рычаге, под ступицей. Её хорошо видно, когда автомобиль находится в подвешенном состоянии или на смотровой яме.

Срок службы и нюансы осмотра

Практика эксплуатации показывает, что ресурс опор при езде по ухабистому дорожному покрытию в среднем составляет 70-80 тысяч километров. Причина в том, что эти элементы «не любят» неровные поверхности (ямы, колдобины и прочие). При осторожной эксплуатации и движении по дорогам лучшего качества шаровые служат дольше — до 120-140 тысяч километров.

В любом случае через 80 тысяч километров пробега желательно также проверить и рулевые наконечники, которые также подвержены износу. Распознать износ наконечников и шаровых опор можно по легкому покачиванию машины в процессе движения, стуках на кочках и заторможенной реакции на перемещение рулевого колеса. После замены неисправных элементов проблема пропадает.

Перед заменой наконечников рулевого управления, а также шаровых опор, стоит проверить состояние всей передней подвески Рено Логан. Делать это лучше на смотровой яме или подъемном устройстве, на СТО для этого часто используют одностоечные подъемники для автосервиса.

Передние колеса должны быть обязательно подвешены. Во избежание проблем в процессе эксплуатации желательно заглядывать под авто при любой возможности.

• Оцените состояние пыльников шаровых, выполненных из резины, проверьте целостность чехлов ШРУСа, исправность рулевой рейки и наконечников.
• Рассмотрите элементы подвески на факт следов механических ударов или трещин, которые могли появиться при сильном воздействии в процессе движения.
• Обратите внимание на состояние рычагов, штанг стабилизаторов, стоек и соединительных тяг на факт деформации. Осмотрите все элементы передней части кузова в местах крепежа.
• Обратите внимание на состояние резиновых изделий — подушки, шарниров и опоры передней стойки. Выявление любых повреждений на этих элементах требует незамедлительной замены. Главные симптомы неисправности — разрывы, выпучивание резины, повреждение с торцевой части. Кроме того, замена необходима при явных признаках старения, разделении металла и резины, трещинах и прочих нарушениях целостности.

Как распознать поломку?

Определить наличие дефекта можно не только путем внешнего осмотра, но и по ряду других признаков:

• Появление глухого стука в процессе проезда неровных участков на дороге.
• Усложнение вращения рулевого колеса, появление посторонних стуков и скрипов.
• Ухудшение курсовой устойчивости авто, в том числе при прямолинейном движении. Для удержания транспортного средства приходится постоянно подруливать.
• Появление скрипов в процессе движения зимой при низкой температуре. Причиной проблемы часто является разрушение целостности пыльника и попадание внутрь шаровой влаги. Последняя при минусовой температуре замерзает, что и приводит к проблемам.
• Шины автомобиля изнашиваются быстрее.

Игнорирование проблемы и отсутствие контроля состояния шаровой опоры часто приводит к необходимости дорогостоящего ремонта. Сильные ударные нагрузки в процессе движения являются причиной повышенного трения между пальцем и корпусом. В результате увеличивается зазор, и палец начинает болтаться внутри кожуха.

При дальнейшей эксплуатации деталь вырывает из корпуса, а колесо разделяется снизу ступицы. Эксплуатировать машину в этом случае будет невозможно, а для ее перемещения на СТО или в гараж придется вызывать эвакуатор.

Проверка шаровой опоры — все секреты

Внешний осмотр детали и анализ признаков неисправности не всегда дает четкую информацию о ее состоянии. Чтобы подтвердить или опровергнуть подозрения, можно использовать простые и проверенные способы.

Принцип действия следующий:

• Для проверки состояния шаровых опор на Рено Логан на слух, позовите напарника. Попросите его, чтобы он раскачал машину, а сами прислушайтесь к посторонним шумам (стукам).
• Попросите напарника нажать на тормоз до предельно нижнего положения, а сами возьмитесь за верх и низ колеса, после чего покачивайте его. Появление заметного люфта свидетельствует о зазоре между пальцем и корпусом шаровой опоры Рено Логан. В такой ситуации единственное решение — замена поломанного узла.
• Приложите ладонь к кожуху шаровой опоры так, чтобы был захвачен палец и корпус. В этот момент дайте команду напарнику раскачивать колесо. Если вы ощущаете люфт, без замены детали не обойтись.
• Подвесьте машину с помощью подъемного устройства или поднимите колеса домкратом, после чего осмотрите деталь снизу. Главным признаком выхода из строя, как отмечалось выше, является повреждение целостности резинового чехла. Также проведите осмотр пыльника ШРУСа, и при наличии повреждений замените деталь. Если внутрь «гранаты» попала вода или грязь, придется менять весь узел в комплекте.

Правильный осмотр ходовой на Рено Логан – видео.

Как можно проверить шаровую опору на Рено Логан (видео)?

Современное диагностическое оборудование для подвески в виде стендов не всегда способно определить, в каком состоянии находятся опоры. Поэтому, можно прибегнуть к простым, но эффективным методам. Суть их сводится к слуховой и тактильное диагностике (на ощупь):

1. Чтобы проверить шаровые на слух, необходим помощник. Один человек должен раскачивать автомобиль, а другой − прислушиваться к возможным стукам.
2. Помощник нажимает до упора педаль тормоза, а в этот момент проверяющий должен взяться за верхнюю и нижнюю части колеса, покачивая его. При наличии люфта можно говорить об образовании зазора в шаровой опоре. Узел нужно заменить на новый.
3. Проверяющий прикладывается свой ладонью к корпусу узла таким образом, чтобы одновременно захватить сам корпус и палец. В этот момент помощник начинает покачивать колесо − если чувствуется люфт, то необходима замена опоры. Стандартный радиус колеса на Рено Логан 15!
4. Вывесить автомобиль на подъёмнике либо на домкрате и осмотреть снизу шаровую опору. При повреждении пыльника (защитного резинового чехла) узла, необходима менять шаровую. Также не забудьте провести осмотр пыльника ШРУСА, если он повреждён, то необходима его замена. Если грязь успела попасть в механизм «гранаты», то потребуется замена и шруса.

Порвался пыльник — это отчётливо видно

Порядок замены шаровой опоры на Рено Логан

При обнаружении признаков неисправности, рассмотренных выше, и подтверждении поломки путем проверки шаровую опору необходимо заменить. Конструкция Рено Логан такова, что шаровая опора и рычаг подвески объединены друг с другом, но в процессе замены обе детали могут меняться одновременно или по отдельности.

Для этого требуется купить новую деталь (рычаг в сборе с шаровой или все по отдельности), отогнать машину на СТО или сделать работу своими руками. Это можно делать как на снятом рычаге, так и не снятом, а также используя следующие варианты:

1. Замена рычага Рено Логан в сборе с шаровой;
2. Замена только рычага;
3. Замена только шаровой опоры.

Про то, как менять без снятия рычага мы будет говорить ниже, так как этот способ тоже пользуется большой популярностью у автовладельцев Рено Логан. Почему лучше менять шаровую в сборе с рычагом? Дело в том, что деталь запрессовывается в отверстие рычага с помощью шлицов, которые конструктивно предусмотрены по краям шаровой опоры.

Данные шлицы со временем разбивают края отверстий рычага, они сильно изнашиваются, увеличивается их диаметр, а это может привести к стукам в передней подвеске и вырыванию шаровой.

Снятие рычага

1. Вывешиваются передние колеса. Если будет поднять только одно колесо, то стабилизатор устойчивости автомобиля будет мешать проведению работ (о замене втулки стабилизатора здесь). Рычаги, расположенные справа и слева, снимаются одинаково.
2. Снимаются колеса.

Смотрим фронт работ по замене

Замена шаровой опоры

Так как производитель отдельно не делает запасные части к опоре и рычагу, то рекомендуется их разобрать и поменять на аналогичные детали, которые можно подобрать с других автомобилей. Также можно рычаг и опору заменить полностью на новые.

Замена со снятием рычага и выбиванием шаровой опоры

Для выполнения работ подготовьте такой инструмент:

• торцевой ключ на «тридцать»;
• отвертку с плоским «жалом»;
• молоток и зубило;
• пару рожковых ключей на «восемнадцать и шестнадцать»;
• головки на 13, 16 и 18;
• новую шаровую опору.

Далее действуйте так:

• Вывесите машину или поднимите колесо с требуемой стороны при помощи домкрата. Для большей надежности подставьте под колесо опоры, чтобы исключить падение.
• Снимите колесо, после чего выкрутите гайки с болтов (верхнего и нижнего). Эти крепления находятся на соединительной тяге, которую также требуется демонтировать.
• Выкрутите болт шаровой опоры, достаньте палец из поворотного кулака и утопите рычаг вниз. Для этого используйте головку на 16. Гайка срывается хорошо, а вот болт может прикипеть, поэтому используйте WD 40 или масло.
• Снимите кожух открутив две гайки;
• Выкрутите гайку, которая удерживает стойку стабилизатора, после чего достаньте болт.
• Снимите болты сайлентблоков (переднего и заднего). Для этого используйте головку на 18.
• Демонтируйте нижний рычаг подвески. Для этого может понадобиться зубило для расклинивания поворотного кулака и выколотка для выбивания шаровой.
• Снимите старую и поставьте новую шаровую опору. Для этого демонтируйте резиновый чехол и фиксирующее металлическое кольцо. После чего выбейте опору молотком.
• Для выбивания понадобиться труба с таким диаметром, чтобы она налезла на шаровую с обратной стороны.
• Под другую сторону рычага подставьте упор.
• Возьмите вторую трубу с таким диаметром, чтобы она упиралась на буртик шаровой.
• Нанося удары по торцу верхней трубы выбиваем старую деталь.
• Проверьте передний и задний сайлентблоки на рычаге и при первых признаках износа лучше замените их сразу.
• Под пыльник новой шаровой с помощью шприца заложите новую смазку.
• Для этого аккуратно не порвав пыльник снимите нижний хомутик (можно верхний).
• Устанавливая обратно хомут проследите, чтобы он встал на свое место и не повредите пыльник.
• Поставьте новую шаровую. Для этого вставьте ее обратно в отверстие рычага.
• Для забивания используйте те же трубы. Вверху можно использовать головку на 36 или на 34. Бить по центру нельзя, только по краям.
• Перед запрессовкой новой шаровой обратите внимание на посадочные места в рычаге. Если есть повреждения и сколы, лучше от установки детали в такой рычаг отказаться.
• Установите стопорное кольцо. Убедитесь, что оно встало в специальный паз на шаровой.
• Обратите внимание, что при установки шаровой в поворотный кулак забивайте ее до тех пор, пока фаска, показанная на фото ниже, не появиться в отверстии под болт.
• Установите и затяните болт шаровой опоры.
• При установке рычага не затягивайте сразу болты (передний и задний). Это нужно делать только при нагруженной подвеске. Для этого подставьте под рычаг упоры и опустите домкрат.
• Последующую сборку выполните по обратному алгоритму.

Видео версия алгоритма работ представлена ниже.

Замена без снятия рычага передней подвески

Для замены шаровой опоры на Рено Логан без снятия рычага сделайте следующие шаги:

• Поддомкратьте автомобиль и снимите колесо.
• Снимите суппорт. Для этого поверните колесо и открутить два болта на 18. На данном этапе могут возникнуть проблемы, так как болты суппортов посажены на краску.
• Открутите крышку тормозного бачка и откачайте 20 – 30 мл тормозной жидкости.
• Разведите колодки, для этого используйте отвертку. Упираться нужно не в диск, а между суппортом и колодкой.
• Снимите суппорт и подвесьте его. Это делается для того, чтобы не откручивать от последнего тормозной шланг.
• Берите ключ на 16 и с его помощью выкрутите гайку, которая удерживает опору на ступице.
• С помощью упора выпрессуйте палец из гнезда. Так же можно его выкрутить.
• Зубилом расклиньте поворотный кулак и выбейте рычаг с шаровой опорой уводя их вниз.
• Теперь появился доступ к выпрессовыванию шаровой без снятия рычага.
• Перед выпрессовкой проверьте наличие стопорного кольца, его нужно удалить.
• Так же, как и в первом случае для выбивания шаровой с обратной стороны используется труба и упор.
• Ударами молотком или небольшой кувалдой выбиваем деталь. Как раз снятый суппорт на этом этапе работ мешать не будет.
• Для запрессовывания новой шаровой опоры также, как и в первом случае используем головки на 36 или 34. Также понадобиться упорная труба подходящего диаметра. Отверстие рычага должно быть параллельно земле.
• Поставьте сверху другую трубу большего диаметра, чтобы он уперлась в рычаг, не задев шаровой опоры.
• Нанося удары молотком по верхней трубе, мы запрессовываем шаровую в рычаг пока она не встанет на место. Недостаток данного способа заключается в том, что когда мы забиваем, то не чувствуем усилие, с которым шаровая входит в рычаг.
• Дальше установка шаровой опоры в штатное место происходит в обратной последовательности. Обратите внимание на наличие пластиковой шайбы, она защищает от протирания пыльника, за счет этого увеличивается срок службы шаровой.

После замены в первое время эксплуатируйте машину очень осторожно и старайтесь проезжать неровности на дороге с минимально возможной скоростью. Это нужно для того, чтобы убедиться, что шаровая запрессовалась в рычаг правильно.

Как заменить: пошаговое руководство

Процесс замены шаровых опор происходит при подвешенных передних колёсах автомобиля. Удобнее всего эту работу выполнять на подъёмнике в условиях автомастерской.

Существует два основных способа заменить шаровую опору:

• Замена в сборе с рычагом передней подвески,
• Замена только повреждённой шаровой опоры.

В случае если рычаги передней подвески вашего автомобиля не повреждены, а также не требуется замена резиновых втулок и сайлентблоков, и к тому же у вас нет никакого желания переплачивать, вы можете абсолютно спокойно поменять только шаровые опоры. Поэтому дальше рассмотрим именно второй вариант.

1. После того как мы демонтировали переднее колесо с нужной нам стороны, снимаем суппорт.
2. Извлекаем болт крепления шарового пальца в поворотном кулаке.
3. После этого вытаскиваем сам шаровой палец из отверстия поворотного кулака.Здесь проверьте, чтобы при монтаже-демонтаже шаровой опоры сверху на пыльнике присутствовало специальное пластиковое кольцо. Его наличие необходимо, т.к. оно предотвратит протирание пыльника об кулак, а значит, увеличит срок службы самого шарнира.
4. После этого этапа мы получаем доступ к выпрессовыванию шаровой из рычага. Перед самой выпрессовкой стягиваем пыльник и проверяем наличие стопорного кольца. Под корпус шаровой подкладываем чашку-оправу большего диаметра и подпираем её
5. Выпрессовка шаровой опоры. После того, как деталь выбита, необходимо внимательно осмотреть отверстие рычага на предмет трещин, надрывов и деформации. После очистки отверстия от грязи и следов коррозии подготавливаем его к следующему этапу.
6. Запрессовка новой шаровой опоры. Для этого нам нужно будет подобрать головку ключа на 34 или 36. Вставляем шаровую опору в отверстие рычага передней подвески и запрессовываем.
7. Сборка. На этом этапе осуществляем сборку всех узлов в обратном порядке.

Как поменять шаровые опоры на Renault Logan: видео

Хотелось бы обратить ваше внимание ещё вот на что. После замены шаровых убедитесь, загнуты ли усики на стопорной шайбе, которая надеваются на гайку шаровой опоры и загибаются на кулаке

Если этого не сделать, то со временем гайка может открутиться, а это чревато тем, как вы понимаете, что палец шаровой при эксплуатации авто может выскочить. Причём в самый неподходящий момент. За этим надо поглядывать.

Советы по замене

Несмотря на простоту работ по замене шаровых опор на Рено Логан, здесь имеются свои нюансы, которые должны быть учтены автовладельцем:

• Главным минусом замены шаровой опоры без установки нового рычага является риск выскакивания новой детали из своего места. В этом случае руль может развернуться на 35-40 градусов, а деталь однозначно выйдет из строя (гарантированно повредится пыльник). В результате придется менять не только шаровую опору, но и рычаг. Чтобы исключить выпадение можно использовать «аналоги», оборудованные стопорным кольцом.
• Некоторые специалисты рекомендуют «прихватывать» шаровую и рычаг с помощью точечной сварки в нескольких местах. Этого делать нельзя, ведь возрастает риск повреждения (перегорания) пыльника. При этом гарантий от повреждения никто не даст.
• Рычаги Рено Логан идут вместе с парой сайлентблоков. Если при осмотре и проверке вы выявили неисправность этих узлов, лучше произвести замену в комплексе. Это связано с тем, что отдельная покупка сайлентблоков и шаровой опоры, если и позволит сэкономить, то небольшую сумму. Нельзя забывать и о том, что сайлентблок придется выпрессовывать.
• Если вы меняли шаровую опору с демонтажем рычага или выполнили замену в комплексе, обязательно сделайте развал-схождение.
• При раздельной замене опоры помните, что после удара молотком по рычагу последней также придется менять.
• Вне зависимости от заменяемой детали старайтесь сохранить пластиковую накладку, устанавливаемую под кулак, а также стопорную шайбу (часто идет в комплекте с новой шаровой опорой).

Какую шаровую опору ставить?

С июня 2013 года французский производитель применяет шаровые опоры нового типа, в которых пальцы смонтированы сбоку, и не имеют циркулярной проточки. Артикулы у старой и новой детали различаются. У прежнего образца каталожный номер 401604793R (круговой паз под болт), а у нового — 401602523R (паз с одной стороны). При этом не обязательно, что на Рено Логан, выпущенных после 2013 года, установлены шаровые опоры нового типа.

Чтобы выяснить этот вопрос, необходимо выбить опору из кулака.

На заводе, как правило, устанавливаются шаровые опоры двух марок — Lemforder и TRW. Детали обеих марок производятся в Германии, но некоторые заводы Lemforder базируются на территории Румынии. Шаровые опоры машин Рено Логан 1-го и 2-го поколения, как правило, мало чем отличаются, поэтому являются взаимозаменяемыми.

Если не удалось найти оригинал детали, можно установить аналог — TRW JBJ721 (для автомобилей первого поколения), а также Lemforder 37809 01 или 29469 01. Хорошо себя зарекомендовали изделия марки Teknorot R-585.

Важность рычага передней подвески, а также шаровой опоры Рено Логан нельзя недооценивать. Разрушение этих элементов во время движения может стать причиной непредсказуемых последствий и ДТП. Вот почему при выявлении симптомов поломки важно сразу диагностировать поломку, выполнить проверку, а при необходимости — замену вышедшей из строя детали.

В передней подвеске Рено Логан шаровая опора остается одной из самых ненадежных деталей. Это не вина конструкторов, а, скорее, объективная реальность, с которой нужно просто смириться. Как проверить шаровую опору на Логане, как поменять и какие лучше не ставить, будем разбираться вместе.

Признаки износа

Оригинальная деталь: 401-604-793-R RENAULT

• По обыкновению, резкого обрыва не происходит. А если случается, то виноват в этом брак детали. Чаще поведение подвески укажет водителю на поломку шаровой Логана.
• Главным признаком можно считать шум, который появляется при движении по неровной дороге, даже при небольшом уровне скорости. Шумит обычно под передними колесами, а основная его причина – это либо износ детали, либо нехватка смазочного материала под пвльником опоры Logana.
• Справедливости ради, стук передней подвески Рено Логана 1-го поколения не всегда может говорить именно об этой проблеме. Если шуметь начало в холод и все пропадает вскоре после начала поездки, опасаться нечего – с большей вероятностью, смазка попросту замерзла. А после ее разогрева все вернулось в норму.
• Неисправность шаровой опоры (ШО) может привести, что Рено Логан начнет нестабильно вести себя на дороге. Причина заключена в люфте, который в этой опоре образовался. По итогу, колесо расшатывается, а машина начинает «вилять». Если такой признак был замечен, требуется скорейшая диагностика ШО.
• Есть еще несколько признаков износа, но в то же время они могут говорить о прочих проблемах с подвеской Renault Logan. К примеру, это скрип в хода поворота рулевого колеса или неравномерный износ покрышек.

Шаровая опора Рено Логан. Конструкция и ресурс

Как и в любом автомобиле, шаровая опора на Рено Логан служит для того, чтобы предоставлять свободу перемещения поворотному кулаку в вертикальной плоскости, но ни в коем случае не позволять ему смещаться по горизонтали. При этом поворотный кулак должен свободно поворачиваться вокруг своей оси.

Сложность в том, что шаровая испытывает огромные нагрузки, как физические, так и влияние песка, воды, дорожных реагентов и грязи. Естественно, это никак не продлевает ей жизнь. Средний ресурс логановской шаровой опоры — от 20 до 100-150 тысяч. Такой огромный разлет в пробеге обусловлен разными условиями эксплуатации. На плохой дороге опора изнашивается, конечно, гораздо быстрее.

Схема устройства шаровой опоры Рено ЛоганКонструктивно шаровая опора Рено Логан мало чем отличается от таких же опор на других автомобилях. По сути, это шаровый палец, закрепленный в металлическом корпусе с помощью двух капролиновых полусфер. Эти полусферы позволяют шаровому пальцу фиксироваться в корпусе достаточно плотно, при этом не стесняя его наклонов в любую сторону. А чтобы вода и всякая дрянь не попадали в зазор между шаром и капролином, сверху все это закрыто резиновым пыльником.

Неисправности шаровой опоры Логан

Вот этот пыльник зачастую и становится виновником быстрого износа шаровых опор. Малейшая трещина на резиновой защите приводит к попаданию внутрь опоры воды и грязи. Но не только пыльник бывает виной выхода из строя опор. Она несет на себе основную массу автомобиля, при этом принимая удары от малейших неровностей.

… когда шаровая разваливается в дорогеОсновными причинами неисправности шаровых опор Рено Логан, да и не только, закономерно считаются:

• старость, естественное старение материалов и естественный износ;
• высокие динамические нагрузки, когда мы быстро проезжаем неровности;
• механические повреждения пыльника;
• некачественная сборка, отсутствие смазки, неправильная установка.

Правильный подбор элементов шаровой на Логан

На сегодняшний день на рынке представлено огромное разнообразие автомобильных любых запчастей, в том числе и такая деталь, как шаровая опора, как от зарубежных, так и от отечественных производителей. Вы сможете найти шаровые опоры, отвечающие всем вашим требованиям (цена, качество, долговечность, надежность). Однако из-за обилия продукции владельцы «француза» Рено Логан часто теряются при выборе нужной детали, оригинальные запчасти имеют определенный артикул. Специалисты рекомендуют отдавать предпочтение оригинальным элементам от компании Рено, в продаже есть шаровая опора для проведения действительно качественного, надежного ремонта подвески, чтобы добиться максимального срока службы деталей авто. От выбора деталей шарового соединения и проведения грамотного ремонта подвески зависит безопасность и надежность всего автомобиля. Стоимость оригинальных запчастей незначительно отличается от аналогов. Поэтому мы не советуем вам экономить на приобретении оригинальных шаровых опор для Рено Логан.

В интернете можно найти множество печатных и видео инструкций как меняется шаровая опора. Далее мы постараемся рассказать каждый этап этого процесса в отдельности.

Фазорегулятор 2 Рено Меган 2

Признаки неисправности. Как проверить шаровую на Рено Логан

Основной признак, по которому можно вычислить изношенную шаровую опору на Рено Логан — стук в подвеске. Кроме того, есть еще ряд симптомов:

• усилие на руле при поворотах увеличивается;
• автомобиль не держит прямую, виляние на ровной дороге;
• изменение углов развала/схождения передних колес, что покажет неравномерный износ резины;
• усиленный стук при прохождении неровностей.

Чтобы окончательно убедиться в том, что причиной этих бед становятся шаровые опоры, необходимо провести ряд простых проверок. Дело в том, что похожие симптомы износа могут быть и у втулок стабилизатора, и у стоек стабилизатора, может износиться подшипник передней ступицы или сайлентблоки рычага.

Никакие стенды, к сожалению, не помогут со 100% уверенностью диагностировать износ шаровой опоры. Поэтому приходится всю диагностику проводить своими руками.

Когда нужна замена неисправной шаровой на Рено Логан и видео осмотра ходовой автомобиля

Решение о смене неисправной детали принимается в трех случаях:

• Окончание эксплуатационного срока детали. Водители, которые много передвигаются не только по автотрассе, но и по пересеченной местности, предпочитают менять узел через каждые 50 000 км пробега. Известны некоторые случаи, когда изделие работало без поломок 80-100 тысяч км.
• Поврежденный пыльник, через который на шарнир попадают влага и грязь.
• Появление постороннего звука при езде по грунтовке также может быть признаком износа детали.

Как самостоятельно проверить ШО в гаражных условиях?

Нужна ли замена шаровой опоры на Рено Логан и видео по ремонтному процессу – такой вопрос не всем автомобилистам ясен. Во многом разобраться поможет видеоматериал по осмотру ходовой части машины, где представлены приемы обследования элементов подвески. На основании этого можно составить небольшую инструкцию для автолюбителей, решивших самостоятельно проверить технические узлы на предмет поломок:

• Осмотреть состояние пыльников, если обнаружатся трещины или надрывы, то это уже служит основание для смены, если не опоры, то защитного кожуха точно.
• Установить автомобиль на ручной тормоз и попросить помощника покачать колесо в вертикальной плоскости. В это время владелец должен исследовать рабочий узел на наличие люфта.
• В местах фиксации рычагов осмотреть состояние резиновых втулок и сайлентблоков.
• Проинспектировать втулки стабилизатора в месте, где производится его крепление к рычагам подвески и подрамнику.

Автомобилистам, которые производили замену рулевых наконечников на Renault Logan такой способ проверки состояния ходовой части уже знаком. Периодический осмотр следует делать при любом удобном случае. Для удобства проверку желательно производить на специальном подъемнике или на смотровой яме.

Проверка шаровой опоры Логан своими руками

Самый простой способ заключается в сильном раскачивании автомобиля: один качает машину за крыло, второй оценивает люфт шаровой, установив пальцы на рычаг и на поворотный кулак. Если есть хоть малейший люфт — опора под замену.

Более точный способ как проверить опору на Логане — берем монтажную лопатку и упираем ее о нижний рычаг, а вторым концом — в стойку. Покачивая лопатку (как бы стараясь вырвать шаровый палец из корпуса), второй рукой берем за корпус опоры и поворотный кулак. В этом случае люфт будет виден сразу.

Проверка шаровой опорыЕще один способ. Один зажимает педаль тормоза до упора, чтобы исключить люфт ступичного подшипника. Машина при этом стоит на земле. Второй качает колесо сначала в вертикальной плоскости (взявшись за правую и левую стороны покрышки), затем в горизонтальной плоскости. Малейший стук или люфт в этом случае будут говорить об износе либо опоры, либо наконечника рулевой тяги, что проверяется проще.

Интересное по теме: Не греет печка Рено Логан. Ищем и устраняем причины.

Проверка шаровых опор Рено Логан 1,4

Необходимость проверки шаровых опор передней подвески автомобиля Рено Логан 1,4 появляется после возникновения периодических одиночных либо спаренных стуков при проезде неровностей (наезд на бордюр или большой камень), со стороны передних колес, так же возможен стук при трогании с места.

Этот стук хорошо ощутим на руле, а в особо запущенных случаях даже на кузове автомобиля (особенно при трогании с места и переключении передач).

Техническим регламентом обслуживания автомобиля Рено Логан 1,4 предусмотрена проверка шаровых опор раз в 15.000 км пробега. Но делать это можно и чаще. В первую очередь осматриваются пыльники шаровых. При обнаружении их износа проводится проверка наличия люфта при помощи монтажки, описанная ниже.

Способы проверки исправности шаровой опоры Рено Логан 1,4

На слух

Нужно иметь определенный опыт чтобы определить на слух, что стучит именно шаровая. Аналогичные звуки могут издавать неисправные стойки стабилизатора, разбитый сайлентблок рычага подвески, слабозатянутые гайки, болты подвески или колеса и пр.

Прикладывая усилие к поддомкраченному колесу

Нужно поддомкратить автомобиль и вывесить колесо с той стороны где стук. Взявшись руками сверху и снизу колеса качаем его от себя — к себе, в вертикальной плоскости. Если в шаровой опоре имеется люфт, он будет хорошо ощутим. См. фото в начале статьи.

При этом, чтобы исключить возможность люфта в подшипнике ступицы колеса желательно чтобы во время раскачки колеса помощник в салоне автомобиля нажал на педаль тормоза. Так можно точно определить — где люфт в шаровой или ступичном подшипнике.

Прикладывая усилие к самой шаровой

Загоняем автомобиль на яму или подъемник. Либо поддомкрачиваем и снимаем переднее колесо, чтобы обеспечить доступ к шаровой опоре. Вставляем наконечник монтажки между рычагом с шаровой и нижней частью поворотного кулака. Несколько раз отжимаем монтажку вниз-вверх. Если при приложении усилия палец шаровой хотя бы немного выдвигается из ее корпуса, то она неисправна. Если движения нет, все в порядке.

При обнаружении неисправности шаровой опоры ее необходимо заменить новой. Производить замену парой если неисправна всего одна не обязательно.

Примечания и дополнения

— Причинами выхода из строя шаровых опор передней подвески автомобиля Рено Логан 1,4 являются: попадание грязи и влаги под треснувший защитный чехол (пыльник), низкое качество изготовления детали, усталостный износ (шаровые на Рено Логан 1,4 «сдаются» к 80-100 тыс км пробега).

Во всех случаях выходит из строя пластиковый вкладыш внутри корпуса шаровой. При этом шаровая головка пальца начинает болтаться в корпусе (люфт) и стучать металл по металлу.

Еще статьи по передней подвеске автомобиля Рено Логан 1,4

Стучит опора на Рено Логан. Что делать

Если мы убедились, что проблема все-таки в опоре, принимаем радикальное решение о замене. А здесь есть два варианта:

• Замена шаровой опоры вместе с рычагом.
• Замена шаровой отдельно, без рычага.

Конечно, более дешевый вариант — заменить шаровую отдельно, однако опытные мастера не рекомендуют этого делать. Дело вот в чем. Теоретически опора на Рено Логан и Сандеро несъемная.

Она запрессована в рычаг передней подвески и, по регламенту производителя, меняется вместе с рычагом. Сделано это не от жадности продавцов железа, а для того, чтобы предупредить критический износ сайлент-блоков, которые проверить куда сложнее, чем опору.

None Естественно, в случае, когда сайлентблоки хорошо себя чувствуют, лучше заменить одну опору (но только с двух сторон). Осталось выбрать, какую опору ставить, а какие лучше не брать в руки. И здесь нам в помощь только отзывы владельцев.

Шаровая опора на Рено Логан: выбираем подходящие комплектующие для 2 генерации

Среднестатистический ресурс эксплуатации шаровых опор на Рено Логан составляет 65-75 000 км пробега, однако при вождении автомобиля по дорогам с недостаточным качеством покрытия или использования для перевозки тяжелых грузов замена детали может потребоваться намного раньше.

Во время выбора деталей важно выбирать стоковые варианты или аналоги, рекомендуемые производителем, что гарантирует длительный ресурс эксплуатации. При своевременном обслуживании и смазки конструкционного узла оригинальные шаровые могут прослужить до 100 000 км пробега, в то время как реплики часто не доходят даже до заявленного ресурса.

Тип детали	Производитель	Артикул	Примерная стоимость, руб.
Шаровая опора	Novline	401604793R	1000
Шаровая опора	Novline	7701205779	1200
Шаровая опора	API	6001547696	1250
Рычаг подвески	API	6001547520	2100
Шаровая опора	Smart Tech	ST600155090910	1450
Шаровая опора	Novline	545011362R	1350
Рычаг подвески	Novline	545011362R	1990
Рычаг подвески	Novline	545004269R	2100
Шаровая опора	TYG	7700415121	1350
Рычаг подвески	TYG	8200820918	2200
Рычаг подвески	API	7700799404	2450

В противном случае возможно приобретение неподходящего типа деталей, что существенно снизит эксплуатационный ресурс как ходовой части, так и остальных систем автомобиля. На качестве шаровых опор и рычагов подвески нельзя экономить!

Какие опоры для Рено Логан лучше

С завода на Логан установлены шаровые опоры с артикулом 401604793R, если машина до 2014 года, или с артикулом 401602523R. Разница в том, что в первом случае проточка под фиксирующий болт на пальце выполнена по кругу, а в новых опорах проточка в виде бокового выреза, как на фото.

Опоры старого (слева) и нового образцаПродают такие опоры в фирменных упаковках с логотипом Renault/Dacia и стоят они порядка 400 гривен на 2021 год. При этом опоры старого образца спокойно подходят для новых автомобилей. Единственная разница в том, что при установке новой опоры нужно будет соблюдать направление проточки.

Интересное по теме: Обзор Infiniti Q60 2021. Синтетический финик

Опора TRWОбе базируются в Германии, но имеют мощности и в Румынии. Так вот, ту же шаровую опору TRW с каталожным номером JBJ721 можно купить за 210 гривен. Разница, согласитесь, есть. Кроме них, хорошо себя зарекомендовали:

• немецкие Febi с номером , цена 300 гривен;
• их земляки Meyle с артикулом 16160100004S продаются за те же 300 гривен, но в комплекте идет болт с гайкой для поворотного кулака и стопорное кольцо;
• чуть дороже датские NK 5043931, цена 350 гривен;
• Monroe, артикул L25544, Бельгия, цена 250 гривен, но могут быть подделки;
• Delphi, артикул TC1366, пишут, что США, цена 230 гривен, отзывы противоречивые;
• испанские RTS с номером , цена 206 гривен, хорошие отзывы.

Все, что дешевле RTS, можно брать только на свой страх и риск.

Выбор шаровой опоры «Рено Логан»

Мастера сервисных советуют устанавливать оригинальные запчасти на подвеску. Причины:

1. Для деталей, изготовленных на заводах фирмы, используют материалы в соответствии с технологиями, разработанными конструкторами.
2. даёт гарантию на все запасные части, купленные в фирменных магазинах, у дилеров и сервисных центрах.
3. Срок службы оригинальных запчастей значительно выше, чем у аналогов.

Справочные данные: по ровным городским дорогам шаровые опоры способны «пройти» до 120–140 тысяч км. При этом важно вести машину аккуратно. Если же эксплуатация происходит в местности с дорогами низкого качества, то срок службы снижается почти вдвое. А при использовании «левых» деталей — износ произойдёт ещё быстрее.

Важно: с 2013 года использует шаровые опоры нового образца. Теперь в них установлены пальцы с боковой, а не с циркулярной проточкой. «Старый» и «новый» варианты можно видеть на фото.

Замена шаровой опоры Рено Логан и Сандеро

В зависимости от того, какой способ замены опоры был выбран (с рычагом, или отдельно), сложность выполнения работы будет разной. Дело в том, что при замене только опоры без рычага придется выпрессовывать старую и запрессовывать новую. Конечно, это можно сделать проставками и кувалдой, тем не менее куда безопаснее для рычага использовать пресс.

Теоретически замена шаровой опоры возможна и без демонтажа рычага, но только в том случае, если владелец собирается продавать машину. Мы же понимаем, что любая неестественная ударная нагрузка на рычаг все-таки скажется на его геометрии. Последствия могут быть самыми разными и в худшем случае покупка нового рычага нам будет казаться манной небесной. Поэтому все же стоит подумать.

Тем не менее меняют опору по такой методике:

1. Вывешивается передняя часть автомобиля, снимаются передние колеса.
2. Откручиваем грязезащитный кожух в колесной арке.
3. Откручиваем гайки крепления рычага.
4. Откручиваем гайку болта фиксации стяжного болта шарового пальца на поворотном кулаке.
5. Вынимаем болт из кулака.
6. Выпрессовывем шаровый палец из кулака.
7. Снимаем рычаг в сборе с шаровой опорой.
8. Используя проставку, которая больше опоры по диаметру снизу, выпрессовываем опору из рычага с помощью пресса.
9. Очищаем рычаг от пыли и грязи. Берем новую шаровую и, установив срез корпуса опоры параллельно ходу движения машины наружу, вставляем новую опору в рычаг.
10. С помощью той же оправки и пресса запрессовываем новую опору в рычаг.
11. Проверяем пыльник и его стопорное кольцо, при необходимости набиваем смазкой пыльник.

Сборку проводим в обратной последовательности.

При неисправности шаровой опоры Рено Логан существует несколько вариантов устранения поломки. Можно, как рекомендует производитель, заменить весь передний нижний рычаг подвески в сборе. С точки зрения безопасности — это лучший вариант, но не самый дешёвый. Дешевле заменить шаровую опору отдельно, но в этом случае есть несколько нюансов при замене.

Шаровая опора — это важная составляющая ходовой части практически любого современного автомобиля. У Логана она неразборная, необслуживаемая и официально поставляется только вместе с рычагом. Состоит из шарового пальца, который запрессован в металлический корпус вместе с пластиковой втулкой.

Предназначена для соединения ступицы рулевого колеса с основным рычагом передней подвески. Если «запустить» этот узел до критического состояния, то переднее колесо может самопроизвольно повернуться в сторону, отдельно от другого. Такая ситуация аварийно опасна, особенно на скорости более 30 км/ч.

Общий вид устройства передней подвески: 1 — подрамник подвески; 2 — рычаг подвески с сайлентблоками и шаровой опорой; 3 — поворотный кулак со ступицей и подшипником; 4 — амортизационная стойка; 5 — штанга стабилизатора поперечной устойчивости.

Как происходит замена шаровой опоры на авто Рено Логан и видео технологических операций

Как и любая ремонтная процедура, смена ШО требует наличия комплекта инструментария. Никакие специальные приспособления здесь не понадобятся, а нужные ключи всегда найдутся в наборе любого водителя.

Необходимые инструменты

• Домкрат.
• Шлицевая отвертка.
• Баллонный ключ.
• Гаечный ключ «на 13».
• Два ключа «на 16».
• Два ключа «на 18».
• Торцевой гаечный ключ «на 30».
• Отрезок металлической трубы с чуть меньшим внутренним диаметром, чем основание опоры.

Алгоритм действий

Грамотная замена шаровой на Рено Логан на видео предполагает обеспечение условий безопасности. Для этого автомобиль фиксируют с помощью ручного тормоза и упорных башмаков. Последующие действия выполняются в следующем порядке:

• Ослабить баллонным ключом колесные болты и поднять нужную сторону машины с помощью домкрата.
• С обеих сторон авто установить жесткие подпоры.
• Выкрутить полностью колесные болты и снять колесо.
• Окрутить болт, крепящий штангу поперечной устойчивости.
• Отвинтить шаровой опоры и вытащить его из поворотного кулака путем разжимания щели шлицевой отверткой.
• Отвернуть гайку болтового соединения переднего сайлентблока и рычага, соединенного с подрамником.
• Таким же образом вынуть болт из соединения заднего сайлентблока и рычага; далее вынуть рычаг из передней подвески.

Несколько рекомендаций

Определенная часть доступных видео по замене неисправной шаровой опоры на автомобиле Рено Логан содержит ряд полезных рекомендаций для автолюбителей:

• Практика показывает, что зачастую вместе со сменой шарнира приходится менять и рычаг. Поэтому есть резон сразу объединить эти операции – так можно сэкономить массу времени.
• Чтобы увеличить эксплуатационный срок службы опоры, ее нужно обработать консистентной смазкой (литол или солидол).
• Пред проведением работ все элементы ходовой части следует тщательно очистить от грязи и коррозии.

Диагностика опор: ремонтировать или менять?

Точно сказать, сколько ходят шаровые опоры на Логане, не сможет никто. Основными признаками неисправной шаровой опоры у Renault Logan являются стук и скрип. Если при повороте руля слышны нехарактерные звуки, стоит проверить подвеску.

Стук на неровностях также сигнализирует о поломке. Но если подвеска «гремит» на плохой дороге, то не спешите покупать новую шаровую. Обязательно проведите проверку стоек стабилизатора, которые выходят из строя чаще, а стучат не меньше.

Для более точного «диагноза» необходимо проверить отсутствие люфта в шаровой опоре. Это делают на подъёмнике или просто сняв переднее колесо. Далее нужно поместить монтировку между поворотным кулаком и рычагом ходовой части и попытаться разжать их.

В исправной подвеске у вас не получится этого сделать. Если есть свободный ход, то ресурс детали исчерпан и замена обязательна.

Верный признак скорого ремонта — это порванный защитный пыльник шаровой опоры. Если внутрь корпуса попала грязь или вода, то деталь не прослужит более чем 2–3 тысячи километров.

Пыльник как отдельная деталь не продаётся.

Как проверить состояние детали?

Неисправную шаровую опору можно распознать по глухому стуку, который доносится из ходовой части автомобиля в момент движения по неровному покрытию. Сильный люфт и отклонение авто от прямолинейного курса также являются красноречивыми симптомами поломки. В случае выявления первых признаков, необходимо сразу же прибегнуть к замене шаровых опор.

На автомобилях без гидроусилителя руль станет намного туже поворачиваться в обе стороны. Такой же симптом характер поломке рулевой тяги и наконечников. Но, если проблема именно с шарниром, то для поворота руля необходимо будет применять значительно больше усилий, особенно на предельно низких скоростях, например, во время парковки или начала движения

Если во время поворота транспортного средства возникает сильный скрип, то, вероятней всего, деталь работает без смазки. Смазывающее вещество могло вытечь из-за поврежденного пыльника. Такой шарнир долго не прослужит, лучше всего осуществить его своевременную замену. Многих автовладельцев также интересует вопрос: как проверить шаровую опору без cъёмника?

Статья в тему: Ремонт глушителя своими руками: сварка, применение герметика или керамической ленты

Выполнить такую работу достаточно просто: необходимо вставить плоскую отвертку в промежуток между сошкой поворотного кулака и рычагом. Дальше нужно приложить усилия, и попытаться отсоединить детали друг от друга. За счет этого простого действия можно выявить даже незначительный люфт.

Какие подготовительные работы необходимо провести

Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.

Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36.

При покупке запасной части обязательно обращайте внимание на производителя. Опытные логановоды советуют устанавливать TRW, Lemforder или Sidem. Существует два метода замены шаровой на Рено Логан — со снятием рычага и без.

В первом случае удобнее демонтировать неисправную шаровую опору, во втором — меньше работы по сборке-разборке. В инструкции мы рассматриваем оба варианта. Основные шаги:

• снять колесо;
• снять суппорт;
• открутить и выбить шаровую опору;
• снять рычаг (при первом методе);
• выпрессовать старую опору;
• впрессовать новую;
• собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.
   Демонтируйте суппорт.
2. Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую.
   Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую.
3. Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится).
   Если старый пыльник цел, лучше сохранить его.
4. Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
5. Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно.
   Будьте внимательны при работе с посадочным гнездом шаровой.
6. Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
7. Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
8. Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Как поменять своими руками: пошаговая инструкция

Существует два метода замены шаровой на Рено Логан — со снятием рычага и без. В первом случае удобнее демонтировать неисправную шаровую опору, во втором — меньше работы по сборке-разборке. В инструкции мы рассматриваем оба варианта. Основные шаги:

• снять колесо;
• снять суппорт;
• открутить и выбить шаровую опору;
• снять рычаг (при первом методе);
• выпрессовать старую опору;
• впрессовать новую;
• собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.

Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую

Если старый пыльник цел, лучше сохранить его

Будьте внимательны при работе с посадочным гнездом шаровой

Как снять и заменить шаровые опоры на Renault Logan: видео

Нюансы замены

• Главный недостаток замены шаровой опоры отдельно от рычага — это вероятность того, что она может «выскочить» из своего посадочного места. В таком случае рулевое колесо поворачивается на 30–40 градусов в сторону и шаровая гарантированно выходит из строя (по крайней мере пыльник). Если это произошло, то в большинстве случаев требуется замена всего рычага. Некоторые слесари «стягивают» опору к рычагу точечной сваркой в нескольких местах. При таком способе высока вероятность повредить пыльник (прогорит), и гарантии от «вылета» никто не даст. «Аналоги» со стопорным кольцом предотвратят возможное выпадение.
• На Рено Логан рычаги поставляются вместе с двумя сайлентблоками. Если на вашем автомобиле они повреждены, то проще и дешевле купить деталь в сборе, поскольку разница в стоимости шаровой и сайлентблоков отдельно будет несущественной. Особенно если учесть, что сайлентблоки также необходимо выпрессовывать.
• Если вы поменяли шаровую опору со снятием всего рычага или поменяли его в сборе, то обязательно нужно сделать «развал-схождение» подвески.

Процедура замены шаровой опоры на Renault Logan довольно проста. При желании с этим сможет справиться даже начинающий автолюбитель. Хотя для более аккуратной работы может понадобиться пресс. А вот с точки зрения безопасности на дороге лучше поменять весь рычаг в сборе.

Когда и как менять шаровые опоры на Логане: советы и инструкции

При неисправности шаровой опоры Рено Логан существует несколько вариантов устранения поломки. Можно, как рекомендует производитель, заменить весь передний нижний рычаг подвески в сборе. С точки зрения безопасности — это лучший вариант, но не самый дешёвый. Дешевле заменить шаровую опору отдельно, но в этом случае есть несколько нюансов при замене.

Механизм шаровой на Рено Логан: из чего и как

Шаровая опора — это важная составляющая ходовой части практически любого современного автомобиля. У Логана она неразборная, необслуживаемая и официально поставляется только вместе с рычагом. Состоит из шарового пальца, который запрессован в металлический корпус вместе с пластиковой втулкой. Предназначена для соединения ступицы рулевого колеса с основным рычагом передней подвески. Если «запустить» этот узел до критического состояния, то переднее колесо может самопроизвольно повернуться в сторону, отдельно от другого. Такая ситуация аварийно опасна, особенно на скорости более 30 км/ч.

Общий вид устройства передней подвески: 1 — подрамник подвески; 2 — рычаг подвески с сайлентблоками и шаровой опорой; 3 — поворотный кулак со ступицей и подшипником; 4 — амортизационная стойка; 5 — штанга стабилизатора поперечной устойчивости

Диагностика опор: ремонтировать или менять?

Точно сказать, сколько ходят шаровые опоры на Логане, не сможет никто. Основными признаками неисправной шаровой опоры у Renault Logan являются стук и скрип. Если при повороте руля слышны нехарактерные звуки, стоит проверить подвеску. Стук на неровностях также сигнализирует о поломке. Но если подвеска «гремит» на плохой дороге, то не спешите покупать новую шаровую. Обязательно проведите проверку стоек стабилизатора, которые выходят из строя чаще, а стучат не меньше.

Для более точного «диагноза» необходимо проверить отсутствие люфта в шаровой опоре. Это делают на подъёмнике или просто сняв переднее колесо. Далее нужно поместить монтировку между поворотным кулаком и рычагом ходовой части и попытаться разжать их. В исправной подвеске у вас не получится этого сделать. Если есть свободный ход, то ресурс детали исчерпан и замена обязательна.

Верный признак скорого ремонта — это порванный защитный пыльник шаровой опоры. Если внутрь корпуса попала грязь или вода, то деталь не прослужит более чем 2–3 тысячи километров.

Пыльник как отдельная деталь не продаётся

Какие подготовительные работы необходимо провести

Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно. Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36. Кроме этого, нужны ключи на 13, 16 и 18, а также большая плоская отвёртка.

При покупке запасной части обязательно обращайте внимание на производителя. Опытные логановоды советуют устанавливать TRW, Lemforder или Sidem.

Как поменять своими руками: пошаговая инструкция

Существует два метода замены шаровой на Рено Логан — со снятием рычага и без. В первом случае удобнее демонтировать неисправную шаровую опору, во втором — меньше работы по сборке-разборке. В инструкции мы рассматриваем оба варианта. Основные шаги:

• снять колесо;
• снять суппорт;
• открутить и выбить шаровую опору;
• снять рычаг (при первом методе);
• выпрессовать старую опору;
• впрессовать новую;
• собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.

Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую

Если старый пыльник цел, лучше сохранить его

Будьте внимательны при работе с посадочным гнездом шаровой

Как снять и заменить шаровые опоры на Renault Logan: видео

Нюансы замены

• Главный недостаток замены шаровой опоры отдельно от рычага — это вероятность того, что она может «выскочить» из своего посадочного места. В таком случае рулевое колесо поворачивается на 30–40 градусов в сторону и шаровая гарантированно выходит из строя (по крайней мере пыльник). Если это произошло, то в большинстве случаев требуется замена всего рычага. Некоторые слесари «стягивают» опору к рычагу точечной сваркой в нескольких местах. При таком способе высока вероятность повредить пыльник (прогорит), и гарантии от «вылета» никто не даст. «Аналоги» со стопорным кольцом предотвратят возможное выпадение.
• На Рено Логан рычаги поставляются вместе с двумя сайлентблоками. Если на вашем автомобиле они повреждены, то проще и дешевле купить деталь в сборе, поскольку разница в стоимости шаровой и сайлентблоков отдельно будет несущественной. Особенно если учесть, что сайлентблоки также необходимо выпрессовывать.
• Если вы поменяли шаровую опору со снятием всего рычага или поменяли его в сборе, то обязательно нужно сделать «развал-схождение» подвески.

Процедура замены шаровой опоры на Renault Logan довольно проста. При желании с этим сможет справиться даже начинающий автолюбитель. Хотя для более аккуратной работы может понадобиться пресс. А вот с точки зрения безопасности на дороге лучше поменять весь рычаг в сборе.
