Ремонт рычага переключения передач ВАЗ «ОКА» 1111 1988-2008

Автомобиль Ока (модификации 1111, 11113) – малолитражный автомобиль первой группы особо малого класса. Практически все узлы и механизмы автомобиля были позаимствованы от других проверенных моделей ВАЗ.

Трансмиссия не исключение, поскольку КПП «Ока», по сути, напоминает трансмиссию ВАЗ-2108, адаптированную под двигатель данного автомобиля (размер, определенные конструктивные особенности, рабочие параметры).

Основные параметры

КПП ВАЗ «Ока» 1111 и 11113 – двухвальная, с 4-ю ступенями, объединена с главной передачей и дифференциалом. Все передачи для движения вперед – синхронизированы. Передача вращения на передние ведущие колеса от коробки осуществляется посредством двух приводных валов с шарнирами равных угловых скоростей. Вес узла составляется всего 24,5 кг.

Из-за поперечного расположения силовой установки управление коробкой осуществляется дистанционно.

Обе модификации малолитражки получили идентичные по конструкции коробки, поэтому передаточные соотношения передач одинаковы, разница между КПП «Ока» 1111 и 1113 только в показателях главной передачи:

Передаточные соотношения «Ока» 1111 и 11113
передача 1111 11113
1-я 3,7
2-я 2,06
3-я 1,27
4-я 0,9
задняя 3,67
главная 4,54 4,1

Конструкция КПП достаточно хорошо проработана, что обеспечивает вполне приемлемые ходовые показатели «Ока».

Примечания

Цилиндрическая оправка, пуансон которой имеет два пояска диаметром 25 и 29 мм.

Оправка диаметром 25 мм, пуансон которой прямоугольной формы размером 12 на 55 мм.

Автомобиль Ока (модификации 1111, 11113) – малолитражный автомобиль первой группы особо малого класса. Практически все узлы и механизмы автомобиля были позаимствованы от других проверенных моделей ВАЗ.

Трансмиссия не исключение, поскольку КПП «Ока», по сути, напоминает трансмиссию ВАЗ-2108, адаптированную под двигатель данного автомобиля (размер, определенные конструктивные особенности, рабочие параметры).

Читайте в этой статье

Общая конструкция КПП и ее привода

Коробка включает в себя множество компонентов. Полный перечень деталей такой:

  1. Корпус;
  2. Подшипник дифференциала;
  3. Установочная проставка;
  4. Пробка слива смазки;
  5. Полуосевой уплотнитель;
  6. Приводной вал (левый);
  7. Шестеренка 1-й скорости втор. вала;
  8. Муфта синхронизатора 1-й, 2-й скоростей, а также заднего хода;
  9. Шестеренка 2-й скорости втор. вала;
  10. Упорное кольцо;
  11. Шестеренка 3-й скорости втор. вала;
  12. Муфта синхронизатора 3-й, 4-й скоростей, а также заднего хода;
  13. Шестеренка 4-й скорости втор. вала;
  14. Упорное кольцо шестерни 4-й скорости;
  15. Подшипник;
  16. Ось вилки 1-й и 2-й скоростей;
  17. Ось вилки 3-й и 4-й скоростей;
  18. Втор. вал;
  19. Ось вилки заднего хода;
  20. Установочное кольцо;
  21. Крышка;
  22. Подшипник;
  23. Щуп;
  24. Шестеренка 4-й скорости перв. вала;
  25. Подшипник шестерни;
  26. кольцо синхронизатора 3-й и 4-й скоростей;
  27. Вилка;
  28. Муфта;
  29. Сухарь;
  30. Фиксатор;
  31. Пластинка;
  32. Подшипник;
  33. Сальник;
  34. Вилка выжимного подшипника;
  35. Корпус сцепления;
  36. Колпачок;
  37. Сапун;
  38. Выжимной подшипник;
  39. Перв. вал;
  40. Подшипник;
  41. Маслосборник;
  42. Ведомая шестерня главной передачи;
  43. Корпус дифференциала;
  44. Шайба;
  45. Стопорное кольцо;
  46. Шестеренка полуоси;
  47. Ведущая шестерня привода спидометра;
  48. Трос спидометра;
  49. Приводной вал (правого колеса);
  50. Корпус привода спидометра;
  51. Сателлит;
  52. Стопорное кольцо;
  53. Ось сателлитов;
  54. Пыльник;
  55. Шток;

Смазка компонентов узла выполняется разбрызгиванием. В качестве смазочного материала используется трансмиссионное масло, заправочный объем – 1,8 литра. Количество масла в КПП проверяется при помощи щупа.

Поскольку коробка передач «Ока» имеет дистанционное управление, дополнительно в ее конструкцию входит привод механизма выбора передачи.

Состоит привод из:

  • Рычага КПП (установлен в салоне на центральном тоннеле);
  • Кулиса;
  • 2-х тяг (реактивной и рычага привода);
  • Шарнира;
  • Штока, соединенного с механизмом выбора скорости;

Многокомпонентная конструкция привода КПП не является очень надежной – со временем требуется регулировка соединений и ремонт кулисы.

Демонтаж узла с авто

Благодаря простой конструкции, ремонт КПП «Ока» своими руками вполне возможен. Чаще всего проблем доставляет снятие КПП с авто, а не ее ремонт.

Демонтаж КПП с «Ока» возможен двумя способами – снимается только сама коробка или она извлекается вместе с силовой установкой, и уже потом КПП отсоединяется от мотора и подвергается ремонту.

У каждого из способов есть свои определенные сложности. В первом случае приходится отсоединять узел в достаточно стесненных условиях и требуется откручивание и отсоединение множества компонентов, но двигатель не затрагивается. Если же выполняется снятие вместе с силовым агрегатом, то нужно сливать технические жидкости, отсоединять практически все навесное оборудование, но само извлечение мотора с коробкой проходит проще.

Примечательно, что демонтаж коробки вместе с силовой установкой, возможен двумя методами – вытаскиванием узлов вверх (нужны подъемные приспособления) или опусканием их вниз.

Снятие только КПП

Алгоритм работ по снятию КПП рассмотрим на примере, когда двигатель не затрагивается:

  • Автомобиль устанавливаем на смотровую яму, эстакаду или задействуем подъемник;
  • Срываем и скручиваем гайки крепления приводных валов в ступице;
  • Передок авто вывешиваем, снимаем передние колеса;
  • Отсоединяем клемму АКБ;
  • От коробки отсоединяем все провода и тросы («массовый» провод, штекер датчика включения сигнального света движения задним ходом, тросы);

Снятие навесного оборудования

Также для удобства выполнения работ автомобиль лучше загнать на смотровую яму. Сразу же после этого снимается «минусовая» клемма с АКБ.

Перед началом работ нужно слить с двигателя масло и жидкость с системы охлаждения.

Чтобы удобнее было производить снятие и отсоединение навесных элементов двигателя, разу же с авто нужно демонтировать капот. Это обеспечит лучший доступ к верхним навесным элементам.

Затем отсоединяются все патрубки и проводка с двигателя — патрубки системы охлаждения, идущие к двигателю от радиатора, патрубки, идущие на печку.

Что касается проводки, то потребуется отсоединение всех соединений, идущих к датчикам:

  • давления масла,
  • температуры ОЖ,
  • электромагнитного клапана карбюратора,
  • датчика момента искрообразования,

также понадобиться отсоединение проводов со свечей, стартера, генератора. В дальнейшем придется генератор и вовсе демонтировать.

Указанный выше перечень работ, далее показан на фото:

Также понадобится отсоединить:

  • топливный патрубок с бензонасоса,
  • шланг вакуумного усилителя тормозов,
  • корпус воздушного фильтра с карбюратора,
  • от самого карбюратора — тросики привода дроссельной и воздушной заслонок.

Далее нужно открутить выпускной коллектор и снять его со шпилек.

Вообще снятие двигателя «Ока» должно сопровождаться предварительным демонтажем КПП и привода, но можно этого и не делать.

Поскольку двигатель все равно будет разбираться, при способе извлечения мотора без КПП, потребуется снятие головки блока цилиндра до изъятия мотора из авто.

Указанный выше перечень работ, далее показан на фото:

Основные поломки и их симптомы

Демонтаж коробки с авто выполняется в случае определенных поломок, и необходимости проведения ремонта.

К основным видам поломок относятся:

  • Пробой или повреждение корпуса;
  • Повреждений или износа шестеренок, синхронизаторов;
  • Износа подшипников;
  • Изгиба вилок механизма управления;

КПП также придется снимать и в случае замены составляющих сцепления – дисков (ведущего, ведомого), выжимного подшипника или его вилки.

Неисправности КПП проявляются достаточно отчетливо в виде:

  • Повышенной шумности работы;
  • Появления скрежетов, хрустов и иных сторонних звуков;
  • Невозможности включения какой-либо передачи;
  • Самопроизвольного выключения передачи;

К иным неисправностям узла относятся износ сальников и нарушение работы привода. Но эти проблемы не требуют снятия коробки с авто, за исключением износа уплотнителя первичного вала (добраться до него можно только со стороны картера сцепления и для этого коробка должна быть снята с машины).

Замена сальников

Наиболее часто замене подлежат сальники приводных валов, расположенные в месте установки концевиков внутренних шарниров в КПП. Признаком из износа сигнализирует наличие подтеков трансмиссионного масла на внутреннем ШРУСе и прилегающих поверхностях корпуса.

Замена сальников КПП – операция сравнительно не сложная, но требуется полный демонтаж приводных валов.

Алгоритм работ такой:

  • Устанавливаем авто на яму;
  • Срываем и скручиваем гайки, удерживающие привод в ступице;
  • Вывешиваем передок авто и снимаем колеса;
  • От ступицы отсоединяем рулевой наконечник и шаровую опору;
  • Потянув вбок ступицу, выводим из нее концевик внешнего ШРУСа;
  • Забираемся под авто;
  • Используя молоток и наставку, наносим удары в торец внутреннего ШРУСа, до тех пор, пока установленное на концевике стопорное кольцо не выйдет из проточки;
  • Извлекаем приводной вал в сборе;
  • Отверткой поддеваем «старый сальник;
  • Садим новый уплотнитель, используя оправку;
  • Устанавливаем привод на место;
  • Собираем авто;

Технология замены уплотнителя, установленного в механизме управления КПП еще более простая – отсоединяем тяги привода, демонтируем шарнир и извлекаем протекающий сальник.

Поломки привода, ремонт кулисы

У «Ока» поломки бывают не только с коробкой, а и ее приводом. Основными проблемы с приводом – болтается рычаг КПП, невозможно включить какую-то скорость.

В первом случае неисправность кроется в износе элементов кулисы (шарового шарнира). Разборка, дефектовка и замена изношенных компонентов позволяет полностью восстановить работоспособность кулисы и устранить люфты в ней, которые являются причиной того, что рычаг сильно болтается.

Если же проверка кулисы показала, что она в исправном состоянии, следует смотреть и проверять шарнир, установленный на штоке механизма управления. Этот же элемент может и стать причиной невозможности включения передач. Если его стяжной хомут ослабился, то тяга привода будет в нем проворачиваться, при этом не будет передаваться воздействие на механизм управления. Проверка состояния шарнира и подтяжка крепежей на нем позволяет устранить проблемы с работой привода.

Силовая установка и трансмиссия на Оке

Автомобиль ВАЗ 1111 / 1113 может оснащаться двигателем, который является двухцилиндровым. Автомобильная система имеет реактивную тягу, которая расположена в приводе управления КПП.

В картере силовой установки расположены валы, приводящиеся в движение посредством установленного зубчатого колеса на коленвале. Задняя крышка картера крепится 6-ю болтами. Картер имеет магнит, который необходим для улавливания металлических продуктов износа.

Следует отметить, что когда происходит замена горючего в коробке необходимо проверить, сколько на магните имеется мусора. Чем больше здесь будет иметься металлических частиц, тем хуже внутреннее состояние коробки. Система охлаждения включает специальный термостат. Из алюминиевого сплава выполнен корпус КПП.

В зависимости от модификации Ока может оснащаться механическим типом трансмиссии, которая может быть рассчитана на 4 или 5 скоростей. Трансмиссия ВАЗ 1113 включает однодисковое сухое сцепление. На таком автомобиле имеется конический дифференциал. Коробка переключения передач является 4-х ступенчатой, включающая синхронизаторы на всех передачах переднего хода. На варианте 11116 двигатель работает в паре с 5-ступенчатой КПП. Коробка передач надежно закреплена болтами к силовой установке. Управление КПП происходит благодаря установленному напольному рычагу.

Работа системы трансмиссии влияет на качество разгона, эффективность расхода горючего. Максимальная скорость на данной версии отечественного авто может доходить до 140 км/ч. При этом до сотни разгон машины, в зависимости от того, какой по объему двигателя здесь имеется, варьируется в пределах 25-30 секунд. Оку можно заправлять АИ-92. При этом практически одинаково расходуется топливо во всех циклах.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Замена Сцепления Ока Без Снятия Коробки

Замена сцепления ВАЗ-2109 без разведение подштанники

Даже если вы будете следовать всем инструкциям, приведенным в руководстве по эксплуатации автомобиля, замена Сцепление не легкое вообще. Необходимым условием для этого является то, что не у каждого автовладельца есть яма, путепровод и, мягко говоря, лифт.

Если вы перейдете на 100, сцепление изменится почти через час, но цена не поднимет вам настроение, и своими руками, скорее всего, будет полезно выполнить эту задачу в течение всего дня, если не двух. Все зависит от ваших знаний и скорости. Большая часть времени уходит на разборку и сборку, а на установку самих деталей уходит 20-30 минут. Граждане! При замене сцепления без снятия коробки. хорошо. Как обойтись без ямы и лифта?

Начиная

Первое, что обычно интересует автолюбителя при замене сцепление

: Можно ли заменить без снятия коробки передач? Везде, где вы ищете ответы, смотрите видео или фото, конкретного ответа нет. Но, в конце концов, вы, вероятно, сталкиваетесь с чьим-то обзором, в котором говорится, что процедура вполне реальна. Кроме того, вы можете даже привести примеры. Замена сцепления ВАЗ 2109 без полного снятия коробки своими руками. Замена сцепления без снятия окна это бревно. Подготовка машины к работе, частичное снятие коробки передач, замена сцепления, центровка. Здесь вы все поймете. пора заняться делом и поменять деталь самостоятельно.

Для начала нужно найти пару больших пней, высота которых около 40 сантиметров, и несколько баров. Чтобы быть в безопасности и автомобиль не отвалился во время ремонта, необходимо установить два простых колеса под днищем машины.

Даже находясь под автомобилем, вы можете сомневаться в необходимости замены, не снимая коробку, потому что, если коробка передач упадет на землю, ее будет очень трудно поднять, так как практически невозможно ползать по днищу автомобиля. замена проушины без снятия коробки. Отказ сцепления может проявляться как слишком большая или слишком маленькая свободная педаль, острая, рывковая, в комплекте. Во-первых, вам необходимо полностью выключить аккумулятор, отключив всю систему. После этого начинается весь процесс. Следующим шагом является удаление всех ненужных элементов, а именно:

Как заменить сцепление на океан.

ПОБЕДА НЕ БУДЕТ! ? ПОДПИСАТЬ? Я ЖДУ НОВЫХ ПОДПИСЧИКОВ, ПОХОЖУ И ОБСУЖДЕНИЕ)

Замена диска сцепления с ОКА

Загадки замены

случай
сцепление
на машине
Ok
Вы узнаете из этого видео!

  • колеса. После разведение
    их нужно скрутить и выбросить, чтобы ничто не мешало;
  • освободить полки. Замена сцепления без полного снятия коробки передач и> OK> уведомляет о замене сцепления без завершения. Для этого удалите рулевые наконечники;
  • откручиваем болты
    , который фиксированный слой мяча;
  • тогда защита двигателя должна быть удалена с помощью кабеля;
  • слить все масло из коробки;
  • на крыльях ослабьте гайку и затем удалите ее;
  • откручиваем все гайки на обеих подушках;
  • Теперь домкрат или другая опора должны быть установлены под двигателем;
  • исключать датчик заднего хода;
  • стартер должен быть аккуратно отсоединен, отвинчен и удален;
  • открутить гайки маховика и заглушки;
  • Далее очень важный момент. Проверка и замена щеток генератора и ВАЗ 2107. Техническое обслуживание без демонтажа генератора. Необходимо снять сустав CV, но только с правой стороны, не нужно прикасаться к левому;
  • откручиваем крепежные болты к коробке передач.
  • последний шаг. избавиться от гайки над правым шовным суставом.

Изменить сцепление

Почти все готово, чтобы вытащить коробку из двигателя, но не торопитесь. Чтобы продолжить процесс, вам понадобятся два болта от верхнего рычага классика. Они имеют ту же резьбу, что и те, которые соединены блоком двигателя и коробкой. Мы свернем их сверху, и тогда вы можете начать отсоединять узлы от мелкого лома.

Замена предоставляется сцепление

ВАЗ-2109. это кропотливый процесс, но вы можете многое сделать, чтобы все было сделано быстро и надежно. Замена радиатора печи ваз-2115 без снятия панели. Из-за зазора, образовавшегося после предыдущей процедуры, необходимо избавиться от выпускного подшипника, открутить болты на корзине. Но установка немного отличается от инструкций, найденных в руководствах. Мы ставим новый релиз сцепления на свое место. Затем поместите диск на маховик и корзину над ним. Закручиваем болты буквально на два оборота, их нельзя затянуть. Замена Оки Сцепления. Отремонтируйте oki ch1 (замените коробку сцепления и сцепление, не снимая ее. Затем, очень осторожно, мы начнем толкать входной вал в пазы диска.

Поломки коробки передач

Когда требуется проведение ремонта КПП? Хозяин транспортного средства должен обязательно проверить коробку, если проявляются следующие признаки:

  • затрудненное переключение передач;
  • самопроизвольная активизация передач;
  • шумы со стороны коробки;
  • отмечается утечка масла.

При любом из перечисленных проявлений, целесообразно обратить внимание на подшипники, шестерни, синхронизаторы.

В ряде случаев поломки КПП на автомобиле могут быть вызваны механическим путем. В частности, поломаться картер сцепления может, если во время поездки машина столкнулась с внешним препятствием, например, с бордюром. Также, проблема с картером сцепления может быть следствием износа вторичного вала. Передвижение будет осложняться, если картер будет иметь трещины.

Необходимо осуществление ремонта рычага переключения передач, если он стал перемещаться с затруднениями. В данном случае может помочь установка новой шаровой опоры или пружины, а также сферической шайбы. Если рычаг изношен, стоит его заменить.

Осуществить ремонт своими руками – это реальная задача.

Неисправности

Каждый автовладелец с опытом начинает чувствовать неисправность в коробке передач автомобиля по характерным признакам. Большинство поломок КПП связаны с износом трущихся деталей, потому что они испытывают во время движения постоянную значительную нагрузку. Однако такой износ редко достигает критического состояния мгновенно. Обычно это постепенный процесс, именно поэтому начинающему водителю всегда советуют учиться «слушать» машину. Чем раньше обратить время на неполадку, точно её диагностировать и устранить, тем меньший объём ремонтных работ нужно будет выполнить и тем меньше это будет стоить.

Можно классифицировать признаки, которые говорят о поломках, следующим образом:

  1. Шум в МКПП. Это может быть треск, стук, шорох, скрежет, а также биение рычага переключения скоростей. Стук может возникать в разные фазы работы коробки. Опытный автомобилист по такому шороху может даже определить, какие именно детали подвергаются опасности. Например, шум при вхождении автомобиля в поворот говорит об износе шестерён дифференциала.
  2. Передачи тяжело включаются. Помимо износа деталей собственно КПП, неисправность может таиться и в сцеплении. Кроме того можно погрешить на деформацию тяг управления переключением передач. Помните, что детали из пластмассы ломаются значительно легче, чем металлические.
  3. Самопроизвольное «выпадение» передачи при движении. Со временем зубья шестерён выкрашиваются и стачиваются, становясь короче. Малейшая вибрация выводит их из зацепления и передача «вылетает». В этом случае необходимо также проверить крепление двигателя.
  4. Резкий щелчок и потеря плавности при переключении передачи. Если сцепление исправно, то виной такой неполадки чаще всего становится выход из строя блокирующего кольца синхронизатора нужной передачи.
  5. Коробка «ест» много масла. Повышенный расход масла — это прежде всего его утечка. Она может происходить через разгерметизированный картер, а также изношенные сальники, которые стоят практически на любом отверстии в корпусе коробки.

Большинство указанных неисправностей нельзя решить иным способом, кроме как заменой износившихся деталей. Коробка передач приближена к центру масс автомобиля и ломается значительно реже, чем двигатель или подвеска.

Подобные поломки шестерни невозможно устранить каким-либо способом за исключением замены узла

Поэтому если уж с ней что-то случилось, ремонт потребуется обязательно. Для того, чтобы выяснить, износ каких деталей провоцирует шум или препятствует плавному ходу рычага, нужно снять и разобрать КПП.

Необходимость ремонта трансмиссии

Что требуется из инструментов, когда производится съемка КПП на Оке?

При проведении данного процесса понадобится набор гаечных ключей, отвертка, молоток, щипцы для монтажа стопорных колец.

Чтобы начать ремонтно-восстановительные работы, требуется снять скоростную коробку. Однако перед этим рекомендуется слить масло. При разборке КПП нужно открутить заднюю крышку картера, стопорные кольца, пробки фиксаторов. Следующий этап – это осуществление разъединения картера КПП с картером сцепления. Специально для этого можно использовать отвертку. Болт крепления вилки переключения передач необходимо открутить. Изымается вместе с вилкой шток. Далее нужно изъять блокировочный штифт, после чего демонтировать валы, извлечь плунжеры, дифференциал. Съемке подлежит магнит, который присутствует в картере сцепления. В завершении снимается механизм выбора передач.

На Оке присутствует специальный механизм выбора передач, который включает:

  • корпус;
  • вилку включения передачи заднего хода;
  • пружины;
  • рычаг.

Для того, чтобы осуществить ремонт данного механизма, необходимо демонтировать скоростную коробку. Далее во время разборки КПП, изымается само устройство. При переборке механизма выбора передач следует обращать внимание на пружины, их здесь две (верхняя и нижняя). Одна из них оцинкована, а другая нет. Не оцинкованная пружина является верхней. Кроме того, они отличаются по упругости.

Появление скрежета можно устранить путем регулировки сцепления. Причин того, почему возникает шум несколько. Одна из них – трансмиссионное масло потеряло свои рабочие свойства. Также низкий уровень горючего может являться причиной того, что отмечаются посторонние шумы.

При появлении самопроизвольного выключения передачи водитель машины должен проверить состояние картера сцепления. Однако причин того, что внезапно выключаются передач много, начиная от наличия изношенных втулок, заканчивая деформацией вилки рычага.

Подготовительные работы

Ручник + башмачки под задние колёса = безопасность прежде всего

Перед тем как приступить к демонтажу КПП, обеспечьте автомобилю ровное и устойчивое положение, позаботьтесь о том, чтобы под задние колёса были установлены противооткатные упоры. поднимите максимально вверх.

Снимаем коробку передач на ВАЗ-2112: пошаговый порядок работ

Первым делом открываем капот и отключаем питание с аккумуляторной батареи. Далее, отцепляем трос сцепления от вилки, выводя его с места фиксации на самой коробке переключения передач. Демонтаж троса сцепленияВытаскиваем трос из кронштейна

Отключаем колодку от датчика скорости. Датчик скорости на посадочном месте. Следующим шагом будет слив трансмиссионного масла из картера, для этого откручиваем пробку сливного отверстия и подготавливаем заранее подготовленную емкость с общим объёмом не менее 5-ти литров . Запомните какой . Старое масло сливается из КПП. Потребуется ёмкость не менее 5 литров

Затем выкручиваем болт который фиксирует , а затем ещё два болта, которые служат для фиксации самой КПП к двигателю автомобиля. Отключаем разъём, расположенный в нижней части КПП, который служит для передачи информации к датчику заднего хода. Вывёртываем два болта, которые фиксируют реактивную тягу. Сорванные болты убираем в сторону. Далее, ослабляем момент затяжки хомута фиксирующий крепление тяги рычага переключения передач, затем её необходимо сдвинуть назад, относительно штока шарнира выбора передачи. Ослабленный рычаг отводим согласно схеме. Дальше необходимо (шарнир равных угловых скоростей — прим.)

При этом обратите внимание, что на место левого ШРУСа необходимо вставить заглушку, во избежание проворачивания привода, а правый шарнир можно и не убирать полностью, достаточно убрать его в сторону и просто вывесить на верёвке. Почти готово

Шрус уже на приводе. Для того, чтобы дальнейшие работы по демонтажу КПП проходили проще, необходимо . Откручиваем крепления и выводим с кулака шаровую опору Далее, откручиваем гайку, которая фиксирует нижнюю правую сторону коробку переключения передач. Обратите внимание, что на инжекторных моделях, под этой гайкой вмонтирован специальный кронштейн, который также необходимо снять с места крепления. Если будет необходимость, то гайку, (указанная красной стрелкой – прим.) можно ослабить. Выкручиваем 3 гайки которые держат крышку сцепления к картеру КПП. Болты указаны стрелками. Под цифрой «1» — картер, «2» — корпус КПП. Затем демонтируем болт крепления КПП к двигателю с левой стороны. На этом этапе позаботьтесь о том, чтобы под КПП были установлены упоры, домкрат, либо иное другое поддерживающее устройство. Немного приподнимаем двигатель, очень удобно в таком случае при работе на смотровой яме использовать второй домкрат. Далее выкручиваем гайку крепления подушки двигателя с левой стороны. Заодно осмотрите её состояние и если потребуется замена, внимательно прочитайте эту статью. Далее выкручиваем две гайки «подушки» с задней стороны, при этом сначала демонтируем её переднюю часть, после чего переходим к её задней опоре. Демонтаж задней подушки О том, как легко снять все подушки двигателя, . При демонтаже этой опоры, выкручивая гайку и болт, следует фиксировать их при помощи двух ключей, дабы избежать фактов проворачивания. Когда все болты выкручены, а КПП крепко зафиксирована на фиксирующем её устройстве либо домкрате, вставьте отвёртку с толстым жалом прямо между картером сцепления и блоком цилиндров. Сдвигайте коробку до тех пор, пока она не сойдёт с направляющих её втулок, при этом обязательно с помощью помощника придерживайте её от случайного опрокидывания. Процесс демонтажа проводите до тех пор, пока первичный вал не выйдет из сцепления. Когда коробку ничего не держит, убираем её в сторону.

Теперь, когда эти работы выполнены, можно продолжать выполнять следующий этап в зависимости от ваших целей.

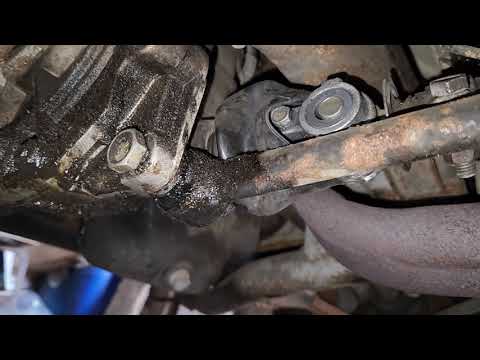

Как переключать передачи на Оке: схема и основные рекомендации

Схема переключения передач на Оке: как правильно переключать передачи

Здравствуйте! Меня зовут Дмитрий Ермохин, и я автомеханик с многолетним опытом работы. Сегодня я хотел бы рассказать вам о схеме переключения передач на автомобиле Ока. Оке — это российская легковая машина, которая производится с 1988 года и пользуется популярностью благодаря своей простоте и надежности.

Механизм работы схемы переключения передач

Схема переключения передач на Оке довольно проста и состоит из следующих основных элементов:

  • Механический рычаг переключения передач;
  • Сцепление;
  • Коробка передач;
  • Передний привод;
  • Валы и шестерни;
  • Дифференциал.

Механический рычаг переключения передач находится в салоне автомобиля и позволяет водителю выбирать нужную передачу. При нажатии педали сцепления, передачи переключаются с помощью валов и шестерен внутри коробки передач. Дифференциал обеспечивает передачу крутящего момента на передние колеса автомобиля.

Схема переключения передач

Номер передачи Схема переключения
1 нейтраль → нажатие на педаль сцепления → нижнее положение рукоятки ↑
2 нажатие на педаль сцепления → верхнее положение рукоятки ↑
3 нажатие на педаль сцепления → верхнее положение рукоятки ↑ → нижнее положение рукоятки ↑
4 нажатие на педаль сцепления → верхнее положение рукоятки ↑ → верхнее положение рукоятки ↑
Задний ход нажатие на педаль сцепления → вытягивание рукоятки назад ↑

При переключении передач может потребоваться избегать рывков, особенно при переключении с высокой на низкую передачу. Это можно сделать, аккуратно отпустив педаль сцепления и дав время двигателю привести передачу в соответствующее состояние. Кроме того, рекомендуется переключать передачи только находясь на нейтральной равнине, чтобы избежать повреждений коробки передач.

Надеюсь, эта информация помогла вам понять основы схемы переключения передач на Оке. Если у вас возникли дополнительные вопросы или вам нужна помощь с вашим автомобилем, не стесняйтесь обратиться ко мне! С удовольствием помогу вам.

Удачи на дорогах!

Часто задаваемые вопросы

1. Какова схема переключения передач на Оке?

Схема переключения передач на автомобиле Ока (ВАЗ-2101) состоит из рычага выбора передач, механизма переключения и соответствующих шестеренок. У Оки установлена схема переключения с пяти передачами вперед и одной задней передачей.

Рычаг выбора передач имеет позиции, обозначающие передачи. Например, «Н» — это нейтральное положение, «1» — первая передача, «2» — вторая передача и так далее. Переключение осуществляется путем перемещения рычага в нужное положение в зависимости от требуемой передачи.

2. Как переключать передачи на Оке правильно?

Для правильного переключения передач на Оке рекомендуется следовать следующим инструкциям:

  1. Сначала убедитесь, что автомобиль находится в нейтральном положении с выжатой сцеплением.
  2. Выжмите сцепление до конца и переместите рычаг выбора передач в нужное положение в соответствии с требуемой передачей.
  3. Плавно отпустите сцепление и одновременно дозируйте газ для плавного переключения передачи.
  4. Повторяйте процесс для каждой последующей передачи.

3. Почему на Оке сложно переключать передачи?

Сложности с переключением передач на Оке могут быть вызваны несколькими факторами:

  • Износ механизма переключения, что приводит к затруднениям при перемещении рычага выбора передач.
  • Неправильная настройка сцепления, что может вызывать сопротивление при переключении передач.
  • Неправильное использование сцепления, например, неправильная техника выжимания и включения сцепления.

В случае сложностей с переключением передач рекомендуется обратиться к опытному автомеханику для проверки и настройки механизма переключения и сцепления.

Схема переключения передач ваз 1111

Ремонт коробки передач Ока

В картере силовой установки расположены валы, приводящиеся в движение посредством установленного зубчатого колеса на коленвале. Задняя крышка картера крепится 6-ю болтами. Картер имеет магнит, который необходим для улавливания металлических продуктов износа.

Следует отметить, что когда происходит замена горючего в коробке необходимо проверить, сколько на магните имеется мусора. Чем больше здесь будет иметься металлических частиц, тем хуже внутреннее состояние коробки. Система охлаждения включает специальный термостат. Из алюминиевого сплава выполнен корпус КПП.

В зависимости от модификации Ока может оснащаться механическим типом трансмиссии, которая может быть рассчитана на 4 или 5 скоростей. Трансмиссия ВАЗ 1113 включает однодисковое сухое сцепление. На таком автомобиле имеется конический дифференциал. Коробка переключения передач является 4-х ступенчатой, включающая синхронизаторы на всех передачах переднего хода. На варианте 11116 двигатель работает в паре с 5-ступенчатой КПП. Коробка передач надежно закреплена болтами к силовой установке. Управление КПП происходит благодаря установленному напольному рычагу.

Работа системы трансмиссии влияет на качество разгона, эффективность расхода горючего. Максимальная скорость на данной версии отечественного авто может доходить до 140 км/ч. При этом до сотни разгон машины, в зависимости от того, какой по объему двигателя здесь имеется, варьируется в пределах 25-30 секунд. Оку можно заправлять АИ-92. При этом практически одинаково расходуется топливо во всех циклах.

Как снять коробку передач на Оке

С одной стороны, существуют такие неполадки, для устранения которых не обязательно проводить демонтаж коробки. При этом также есть группа неисправностей, кода коробку снимают. Демонтаж коробки можно проводить как самостоятельно, так и на СТО силами квалифицированных специалистов. Выделяют два вида демонтажа:

  • снятие КПП без ДВС автомобиля (не затрагивая самой силовой установки автомобиля, производится откручивание и отсоединение множества элементов и узлов);
  • снятие КПП вместе с ДВС автомобиля (возникает необходимость слива технической жидкости и отсоединения почти всего навесного оборудования).

Последовательность демонтажа коробки без снятия ДВС следующая:

  • установить автомобиль на эстакаду или смотровую яму;
  • открутить гайки крепления приводных валов в ступице и снять передние колеса;
  • отсоединить клемму аккумулятора и все провода, а также тросы от коробки;
  • снять стартер и открутить крепления нижнего щитка корпуса крепления с последующим его демонтажем;
  • открутить тяги привода и отсоединить от продольной балки опоры рулевого механизма;
  • снять поперечину и вытащить концевики привода из ступицы;
  • открутить крепление стойки и кронштейна левой стороны стабилизатора поперечной устойчивости;
  • отсоединить крепеж опорного кронштейна ДВС от коробки;
  • поставить упор под коробку и снять левую продольную балку подрамника;
  • извлечь концевики приводных валов из коробки и снять с нее опорный кронштейн мотора;
  • выкрутить все крепежи КПП к ДВС, затем сместив ее в сторону левого колеса, снять коробку.



Основные параметры

КПП ВАЗ «Ока» 1111 и 11113 – двухвальная, с 4-ю ступенями, объединена с главной передачей и дифференциалом. Все передачи для движения вперед – синхронизированы. Передача вращения на передние ведущие колеса от коробки осуществляется посредством двух приводных валов с шарнирами равных угловых скоростей. Вес узла составляется всего 24,5 кг.

Из-за поперечного расположения силовой установки управление коробкой осуществляется дистанционно.

Передаточные соотношения «Ока» 1111 и 11113
передача 1111 11113
1-я 3,7
2-я 2,06
3-я 1,27
4-я 0,9
задняя 3,67
главная 4,54 4,1

Конструкция КПП достаточно хорошо проработана, что обеспечивает вполне приемлемые ходовые показатели «Ока».

Демонтаж коробки с авто выполняется в случае определенных поломок, и необходимости проведения ремонта.

К основным видам поломок относятся:

  • Пробой или повреждение корпуса;
  • Повреждений или износа шестеренок, синхронизаторов;
  • Износа подшипников;
  • Изгиба вилок механизма управления;

КПП также придется снимать и в случае замены составляющих сцепления – дисков (ведущего, ведомого), выжимного подшипника или его вилки.

Неисправности КПП проявляются достаточно отчетливо в виде:

  • Повышенной шумности работы;
  • Появления скрежетов, хрустов и иных сторонних звуков;
  • Невозможности включения какой-либо передачи;
  • Самопроизвольного выключения передачи;

К иным неисправностям узла относятся износ сальников и нарушение работы привода. Но эти проблемы не требуют снятия коробки с авто, за исключением износа уплотнителя первичного вала (добраться до него можно только со стороны картера сцепления и для этого коробка должна быть снята с машины).

ВАЗ 1111

Тип кузовахэтчбекМест4Дверей3Объем багажника Размеры и вес автомобиля Длина3200 Ширина без зеркал1420 Высота1400Масса собственная635645Полезная нагрузка340База2180Колея спереди1210Колея сзади1200Дорожный просвет до картера сцепления150Дорожный просвет до поддона картера двиг.170Особенности устройстваДвигатель111111113Шины12″Ведущие колесаПередниеРулевое управлениеРеечноеПодвеска передняяМакферсонПодвеска задняяПродольн. рыч.Число ступеней коробки передач4Передаточные числа коробки передач I3,7 II2,06 III1,27 IV0,9 Задний ход3,67Передаточное число главной передачи4,544,1 или 4,3Тормоза передниеДисковыеТормоза задниеБарабанныеПривод стояночного тормозаТросовыйПривод сцепленияТросовыйДинамические и эксплуатационные характеристикиСкорость максимальная с водителем и 1 пассажиром120Скорость максимальная с полной нагрузкой115130Время разгона до 100 с водителем и 1 пассажиром30 Время разгона до 100 с полной нагрузкой3624Радиус поворота наименьший4,6Максимальный подъем без разгона, в градусах30Тормозной путь груженого с 80 км/час43,2Расход топлива при 90 км/час Расход топлива при 120 км/час Расход топлива при городском цикле движения Емкость топливного бака30Масса буксируемого прицепа с тормозами Масса буксируемого прицепа без тормозов Максимальная масса багажника на крышене предусмотрено

Замена сальников

Наиболее часто замене подлежат сальники приводных валов, расположенные в месте установки концевиков внутренних шарниров в КПП. Признаком из износа сигнализирует наличие подтеков трансмиссионного масла на внутреннем ШРУСе и прилегающих поверхностях корпуса.

Замена сальников КПП – операция сравнительно не сложная, но требуется полный демонтаж приводных валов.

Алгоритм работ такой:

Технология замены уплотнителя, установленного в механизме управления КПП еще более простая – отсоединяем тяги привода, демонтируем шарнир и извлекаем протекающий сальник.

Техническое обслуживание

Заявленный ресурс двигателей «Оки» в условиях своевременного и правильного обслуживания – 120 тыс. км. То есть эти агрегаты, несмотря на ряд врожденных проблем, можно назвать относительно надежными в своей категории.

Регламентный срок прохождения ТО – каждые 15 тыс. километров пробега. В рамках обслуживания меняют масло (желательно использовать синтетическую смазку, если в двигатель заливали полусинтетику, интервал снижается до 10 тысяч км.). Поэтому выбирая, какое масло залить в двигатель «Ока» и когда, следует уточнить, какая жидкость уже находится в картере. При замене промывается масляная система и меняется масляный фильтр. Степень вязкости масла – 0W 40. 5W 40, 10W 40, в зависимости от сезона.

Объем смазки в моторе 1111/11113 – 2.5 литра, уровень контролируется масляным щупом. Перелив жидкости категорически не допускается!

Регулировку клапанных зазоров полагается делать каждые 30 тысяч, но фактически ее проводят по необходимости и реальному состоянию двигателя. Также на этом пробеге следует прочищать карбюратор и регулировать холостой ход.

Через 60 тысяч пробега следует менять жидкость в охлаждающем контуре. Если не произвести этого вовремя, субстанция деградирует и потеряет антикоррозийные и смазочные свойства, уменьшая ресурс системы в целом. При данном пробеге строго обязательна и замена изношенного ремня ГРМ: если он оборвется, клапана загнет, что приведет к необходимости менять двигатель или делать дорогой ремонт.

Поломки привода, ремонт кулисы

Коробка включает в себя множество компонентов. Полный перечень деталей такой:

  1. Корпус;
  2. Подшипник дифференциала;
  3. Установочная проставка;
  4. Пробка слива смазки;
  5. Полуосевой уплотнитель;
  6. Приводной вал (левый);
  7. Шестеренка 1-й скорости втор. вала;
  8. Муфта синхронизатора 1-й, 2-й скоростей, а также заднего хода;
  9. Шестеренка 2-й скорости втор. вала;
  10. Упорное кольцо;
  11. Шестеренка 3-й скорости втор. вала;
  12. Муфта синхронизатора 3-й, 4-й скоростей, а также заднего хода;
  13. Шестеренка 4-й скорости втор. вала;
  14. Упорное кольцо шестерни 4-й скорости;
  15. Подшипник;
  16. Ось вилки 1-й и 2-й скоростей;
  17. Ось вилки 3-й и 4-й скоростей;
  18. Втор. вал;
  19. Ось вилки заднего хода;
  20. Установочное кольцо;
  21. Крышка;
  22. Подшипник;
  23. Щуп;
  24. Шестеренка 4-й скорости перв. вала;
  25. Подшипник шестерни;
  26. кольцо синхронизатора 3-й и 4-й скоростей;
  27. Вилка;
  28. Муфта;
  29. Сухарь;
  30. Фиксатор;
  31. Пластинка;
  32. Подшипник;
  33. Сальник;
  34. Вилка выжимного подшипника;
  35. Корпус сцепления;
  36. Колпачок;
  37. Сапун;
  38. Выжимной подшипник;
  39. Перв. вал;
  40. Подшипник;
  41. Маслосборник;
  42. Ведомая шестерня главной передачи;
  43. Корпус дифференциала;
  44. Шайба;
  45. Стопорное кольцо;
  46. Шестеренка полуоси;
  47. Ведущая шестерня привода спидометра;
  48. Трос спидометра;
  49. Приводной вал (правого колеса);
  50. Корпус привода спидометра;
  51. Сателлит;
  52. Стопорное кольцо;
  53. Ось сателлитов;
  54. Пыльник;
  55. Шток;

Поскольку коробка передач «Ока» имеет дистанционное управление, дополнительно в ее конструкцию входит привод механизма выбора передачи.

Состоит привод из:

  • Рычага КПП (установлен в салоне на центральном тоннеле);
  • Кулиса;
  • 2-х тяг (реактивной и рычага привода);
  • Шарнира;
  • Штока, соединенного с механизмом выбора скорости;

Многокомпонентная конструкция привода КПП не является очень надежной – со временем требуется регулировка соединений и ремонт кулисы.

У «Ока» поломки бывают не только с коробкой, а и ее приводом. Основными проблемы с приводом – болтается рычаг КПП, невозможно включить какую-то скорость.

В первом случае неисправность кроется в износе элементов кулисы (шарового шарнира). Разборка, дефектовка и замена изношенных компонентов позволяет полностью восстановить работоспособность кулисы и устранить люфты в ней, которые являются причиной того, что рычаг сильно болтается.

Если же проверка кулисы показала, что она в исправном состоянии, следует смотреть и проверять шарнир, установленный на штоке механизма управления. Этот же элемент может и стать причиной невозможности включения передач. Если его стяжной хомут ослабился, то тяга привода будет в нем проворачиваться, при этом не будет передаваться воздействие на механизм управления. Проверка состояния шарнира и подтяжка крепежей на нем позволяет устранить проблемы с работой привода.

Цилиндро-поршневая группа

Материалом изготовления поршня выступает жаростойкий алюминиевый сплав, деталь в процессе изготовления подвергается дополнительно термообработке.

Днище поршня – плоское (что делает двигатель «втыковым»), но существует возможность установки поршней от ВАЗ-2108 с проточками на днище под клапаны.

Количество колец – 3. Два верхних – компрессионные, 3-е – маслосъемное. В проточке для маслосъемного кольца проделано отверстие для стока смазки, снятой со стенок цилиндра.

Компрессионные кольца обеспечивают герметизацию камеры сгорания (в цилиндрах создается необходимая компрессия). Дополнительно они участвуют в теплообмене – отводят тепло от верхней части поршня и передают его на стенки цилиндра. Маслосъемное кольцо оснащено радиальным расширителем для повышения площади соприкосновения со стенками.

Палец — деталь круглого сечения, пустотелая. Палец является «плавающим», то есть в процессе работы он вращается в бобышках.

Необходимость ремонта трансмиссии

Что требуется из инструментов, когда производится съемка КПП на Оке?

При проведении данного процесса понадобится набор гаечных ключей, отвертка, молоток, щипцы для монтажа стопорных колец.

Чтобы начать ремонтно-восстановительные работы, требуется снять скоростную коробку. Однако перед этим рекомендуется слить масло. При разборке КПП нужно открутить заднюю крышку картера, стопорные кольца, пробки фиксаторов. Следующий этап – это осуществление разъединения картера КПП с картером сцепления. Специально для этого можно использовать отвертку. Болт крепления вилки переключения передач необходимо открутить. Изымается вместе с вилкой шток. Далее нужно изъять блокировочный штифт, после чего демонтировать валы, извлечь плунжеры, дифференциал. Съемке подлежит магнит, который присутствует в картере сцепления. В завершении снимается механизм выбора передач.

На Оке присутствует специальный механизм выбора передач, который включает:

  • корпус;
  • вилку включения передачи заднего хода;
  • пружины;
  • рычаг.

Для того, чтобы осуществить ремонт данного механизма, необходимо демонтировать скоростную коробку. Далее во время разборки КПП, изымается само устройство. При переборке механизма выбора передач следует обращать внимание на пружины, их здесь две (верхняя и нижняя). Одна из них оцинкована, а другая нет. Не оцинкованная пружина является верхней. Кроме того, они отличаются по упругости.

Появление скрежета можно устранить путем регулировки сцепления. Причин того, почему возникает шум несколько. Одна из них – трансмиссионное масло потеряло свои рабочие свойства. Также низкий уровень горючего может являться причиной того, что отмечаются посторонние шумы.

При появлении самопроизвольного выключения передачи водитель машины должен проверить состояние картера сцепления. Однако причин того, что внезапно выключаются передач много, начиная от наличия изношенных втулок, заканчивая деформацией вилки рычага.

При проектировании ВАЗ «Ока» модификаций 1111 и 11113 конструкторы задействовали множество проверенных на иных моделях ВАЗ решений. Касается это практически всех узлов и механизмов авто, включая трансмиссию.

КПП «Ока» конструкторы «содрали» с ВАЗ-2108 – одного из основных «доноров» для малолитражки. Конструкторы, по сути, взяли коробку от «Восьмерки» и адаптировали ее под двигатель «Ока». Поэтому КПП ВАЗ-2108 и «Ока» по общей конструкции практически идентичны, основная разница сводиться к размерам, определенным конструктивным особенностям и рабочим параметрам.

КПП «Ока»

При проектировании ВАЗ «Ока» модификаций 1111 и 11113 конструкторы задействовали множество проверенных на иных моделях ВАЗ решений. Касается это практически всех узлов и механизмов авто, включая трансмиссию.

КПП «Ока» конструкторы «содрали» с ВАЗ-2108 – одного из основных «доноров» для малолитражки. Конструкторы, по сути, взяли коробку от «Восьмерки» и адаптировали ее под двигатель «Ока». Поэтому КПП ВАЗ-2108 и «Ока» по общей конструкции практически идентичны, основная разница сводиться к размерам, определенным конструктивным особенностям и рабочим параметрам.

Основные параметры

КПП ВАЗ «Ока» 1111 и 11113 – двухвальная, с 4-ю ступенями, объединена с главной передачей и дифференциалом. Все передачи для движения вперед – синхронизированы. Передача вращения на передние ведущие колеса от коробки осуществляется посредством двух приводных валов с шарнирами равных угловых скоростей. Вес узла составляется всего 24,5 кг.

КПП ОКА

Из-за поперечного расположения силовой установки управление коробкой осуществляется дистанционно.

Обе модификации малолитражки получили идентичные по конструкции коробки, поэтому передаточные соотношения передач одинаковы, разница между КПП «Ока» 1111 и 1113 только в показателях главной передачи:

Передаточные соотношения «Ока» 1111 и 11113
передача 1111 11113
1-я 3,7
2-я 2,06
3-я 1,27
4-я 0,9
задняя 3,67
главная 4,54 4,1

Конструкция КПП достаточно хорошо проработана, что обеспечивает вполне приемлемые ходовые показатели «Ока».

Общая конструкция КПП и ее привода

Коробка включает в себя множество компонентов. Полный перечень деталей такой:

Конструкция КПП ОКА

  1. Корпус;
  2. Подшипник дифференциала;
  3. Установочная проставка;
  4. Пробка слива смазки;
  5. Полуосевой уплотнитель;
  6. Приводной вал (левый);
  7. Шестеренка 1-й скорости втор. вала;
  8. Муфта синхронизатора 1-й, 2-й скоростей, а также заднего хода;
  9. Шестеренка 2-й скорости втор. вала;
  10. Упорное кольцо;
  11. Шестеренка 3-й скорости втор. вала;
  12. Муфта синхронизатора 3-й, 4-й скоростей, а также заднего хода;
  13. Шестеренка 4-й скорости втор. вала;
  14. Упорное кольцо шестерни 4-й скорости;
  15. Подшипник;
  16. Ось вилки 1-й и 2-й скоростей;
  17. Ось вилки 3-й и 4-й скоростей;
  18. Втор. вал;
  19. Ось вилки заднего хода;
  20. Установочное кольцо;
  21. Крышка;
  22. Подшипник;
  23. Щуп;
  24. Шестеренка 4-й скорости перв. вала;
  25. Подшипник шестерни;
  26. кольцо синхронизатора 3-й и 4-й скоростей;
  27. Вилка;
  28. Муфта;
  29. Сухарь;
  30. Фиксатор;
  31. Пластинка;
  32. Подшипник;
  33. Сальник;
  34. Вилка выжимного подшипника;
  35. Корпус сцепления;
  36. Колпачок;
  37. Сапун;
  38. Выжимной подшипник;
  39. Перв. вал;
  40. Подшипник;
  41. Маслосборник;
  42. Ведомая шестерня главной передачи;
  43. Корпус дифференциала;
  44. Шайба;
  45. Стопорное кольцо;
  46. Шестеренка полуоси;
  47. Ведущая шестерня привода спидометра;
  48. Трос спидометра;
  49. Приводной вал (правого колеса);
  50. Корпус привода спидометра;
  51. Сателлит;
  52. Стопорное кольцо;
  53. Ось сателлитов;
  54. Пыльник;
  55. Шток;

Смазка компонентов узла выполняется разбрызгиванием. В качестве смазочного материала используется трансмиссионное масло, заправочный объем – 1,8 литра. Количество масла в КПП проверяется при помощи щупа.

Поскольку коробка передач «Ока» имеет дистанционное управление, дополнительно в ее конструкцию входит привод механизма выбора передачи.

Состоит привод из:

  • Рычага КПП (установлен в салоне на центральном тоннеле);
  • Кулиса;
  • 2-х тяг (реактивной и рычага привода);
  • Шарнира;
  • Штока, соединенного с механизмом выбора скорости;

Многокомпонентная конструкция привода КПП не является очень надежной – со временем требуется регулировка соединений и ремонт кулисы.

Демонтаж узла с авто

Благодаря простой конструкции, ремонт КПП «Ока» своими руками вполне возможен. Чаще всего проблем доставляет снятие КПП с авто, а не ее ремонт.

Демонтаж КПП с «Ока» возможен двумя способами – снимается только сама коробка или она извлекается вместе с силовой установкой, и уже потом КПП отсоединяется от мотора и подвергается ремонту.

У каждого из способов есть свои определенные сложности. В первом случае приходится отсоединять узел в достаточно стесненных условиях и требуется откручивание и отсоединение множества компонентов, но двигатель не затрагивается. Если же выполняется снятие вместе с силовым агрегатом, то нужно сливать технические жидкости, отсоединять практически все навесное оборудование, но само извлечение мотора с коробкой проходит проще.

Демонтаж КПП ОКа

Примечательно, что демонтаж коробки вместе с силовой установкой, возможен двумя методами – вытаскиванием узлов вверх (нужны подъемные приспособления) или опусканием их вниз.

Снятие только КПП

Алгоритм работ по снятию КПП рассмотрим на примере, когда двигатель не затрагивается:

  • Автомобиль устанавливаем на смотровую яму, эстакаду или задействуем подъемник;
  • Срываем и скручиваем гайки крепления приводных валов в ступице;
  • Передок авто вывешиваем, снимаем передние колеса;
  • Отсоединяем клемму АКБ;
  • От коробки отсоединяем все провода и тросы («массовый» провод, штекер датчика включения сигнального света движения задним ходом, тросы);

Снятие КПП ОКА
Снятие КПП ОКа

  • Снимаем стартер;
  • Отворачиваем крепление нижнего щитка корпуса сцепления и снимаем его;
  • Откручиваем тяги привода (реактивную, рычага привода);
  • Отсоединяем от продольной балки опоры рулевого механизма (предварительно открутив крепежи);

Снятие КПП Ока
Снятие КПП

  • Демонтируем поперечину;
  • Вытаскиваем концевики валов привода из ступицы;
  • Высвобождаем левую сторону стабилизатора поперечной устойчивости (для этого откручиваем крепление его стойки и кронштейна);
  • Разъединяем крепеж опорного кронштейна силовой установки, размещенной на коробке;
  • Ставим под КПП упор (трансмиссионную стойку, массивный деревянный брус подходящей длины);
  • Выкручиваем крепежи левой продольной балки подрамника и снимаем ее;

Снятие КПП Ока
Снятие КПП Ока

  • Извлекаем концевики приводных валов из КПП (выбиваем их, используя наставку);
  • Снимаем с КПП опорный кронштейн мотора;
  • Выкручиваем все крепежи коробки к двигателю;
  • Смещаем коробку в сторону левого колеса, чтобы вывести концевик первичного вала и извлекаем ее;

Снимать коробку следует с помощником, поскольку достаточно массивный узел при снятии придется держать над головой.

Извлечение вместе с двигателем

Один из достаточно интересных методов демонтажа КПП вместе с двигателем – методом опускания узлов вниз. Причем эта технология позволяет обойтись даже без смотровой ямы.

Общий алгоритм действий такой:

  • Сливаем тех. жидкости;
  • Отсоединяем от мотора и КПП все элементы, которые идут за пределы моторного отсека (патрубки системы охлаждения, топливные трубопроводы, проводку, тросы, тяги привода. Также демонтируем радиатор системы охлаждения, отсоединяем от приемной трубы системы отвода выхлопных газов глушитель и откручиваем трубопроводы тормозной системы от передних тормозных механизмов);
  • Отсоединяем от рулевого механизма колонку;
  • Скручиваем крепежи опор амортизационных стоек;
  • Под двигатель снизу укладываем «подушку» (деревянный поддон);
  • Выкручиваем все крепежи подрамника к кузову (после чего двигатель вместе с КПП, передней подвеской, рулевым механизмом, подрамником опустится на «подушку»);
  • Поднимаем передок авто и отталкиваем его назад;

Извлечение КПП вместе с двигателем ОКА

После этого уже выполняется демонтаж коробки, ее разборка, дефектовка составляющих, ремонт и замена неисправных деталей.

Недостатком этого метода можно считать определенную сложность обратной сборки, поскольку правильно «подвести» и надеть кузов на подрамник удается не с первого раза.

Основные поломки и их симптомы

Демонтаж коробки с авто выполняется в случае определенных поломок, и необходимости проведения ремонта.

К основным видам поломок относятся:

  • Пробой или повреждение корпуса;
  • Повреждений или износа шестеренок, синхронизаторов;
  • Износа подшипников;
  • Изгиба вилок механизма управления;

КПП также придется снимать и в случае замены составляющих сцепления – дисков (ведущего, ведомого), выжимного подшипника или его вилки.

Поломки КПП ОКа

Неисправности КПП проявляются достаточно отчетливо в виде:

  • Повышенной шумности работы;
  • Появления скрежетов, хрустов и иных сторонних звуков;
  • Невозможности включения какой-либо передачи;
  • Самопроизвольного выключения передачи;

К иным неисправностям узла относятся износ сальников и нарушение работы привода. Но эти проблемы не требуют снятия коробки с авто, за исключением износа уплотнителя первичного вала (добраться до него можно только со стороны картера сцепления и для этого коробка должна быть снята с машины).

Замена сальников

Наиболее часто замене подлежат сальники приводных валов, расположенные в месте установки концевиков внутренних шарниров в КПП. Признаком из износа сигнализирует наличие подтеков трансмиссионного масла на внутреннем ШРУСе и прилегающих поверхностях корпуса.

Замена сальников КПП – операция сравнительно не сложная, но требуется полный демонтаж приводных валов.

Алгоритм работ такой:

  • Устанавливаем авто на яму;
  • Срываем и скручиваем гайки, удерживающие привод в ступице;
  • Вывешиваем передок авто и снимаем колеса;
  • От ступицы отсоединяем рулевой наконечник и шаровую опору;
  • Потянув вбок ступицу, выводим из нее концевик внешнего ШРУСа;
  • Забираемся под авто;
  • Используя молоток и наставку, наносим удары в торец внутреннего ШРУСа, до тех пор, пока установленное на концевике стопорное кольцо не выйдет из проточки;
  • Извлекаем приводной вал в сборе;
  • Отверткой поддеваем «старый сальник;
  • Садим новый уплотнитель, используя оправку;
  • Устанавливаем привод на место;
  • Собираем авто;

Технология замены уплотнителя, установленного в механизме управления КПП еще более простая – отсоединяем тяги привода, демонтируем шарнир и извлекаем протекающий сальник.

Поломки привода, ремонт кулисы

У «Ока» поломки бывают не только с коробкой, а и ее приводом. Основными проблемы с приводом – болтается рычаг КПП, невозможно включить какую-то скорость.

В первом случае неисправность кроется в износе элементов кулисы (шарового шарнира). Разборка, дефектовка и замена изношенных компонентов позволяет полностью восстановить работоспособность кулисы и устранить люфты в ней, которые являются причиной того, что рычаг сильно болтается.

Если же проверка кулисы показала, что она в исправном состоянии, следует смотреть и проверять шарнир, установленный на штоке механизма управления. Этот же элемент может и стать причиной невозможности включения передач. Если его стяжной хомут ослабился, то тяга привода будет в нем проворачиваться, при этом не будет передаваться воздействие на механизм управления. Проверка состояния шарнира и подтяжка крепежей на нем позволяет устранить проблемы с работой привода.

Коробка передач Ваз 1111 ОКА

132282 original asnkp 01

11.1.1 Коробка передач
Вам потребуются ключи "на 10", "на 13", "на 17" и "на 19" упор под коробку передач Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Слейте масло из коробки передач. Снимите стартер. Ослабьте затяжку гаек ступиц и гаек крепления передних колес. .

132419 original asnkp 01

11.1.2 Снятие и установка коробки передач
Вам потребуются ключи "на 10", "на 13", "на 17" и "на 19" упор под коробку передач Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Слейте масло из коробки передач. Снимите стартер. Ослабьте затяжку гаек ступиц и гаек крепления передних колес. .

132588 original arazkp 04

11.1.3 Разборка и сборка коробки передач
Вам потребуются ключи "на 10", "на 13" и "на 22" отвертка молоток щипцы для снятия стопорных колец Перед началом работы Снимите коробку передач и слейте из нее масло, если это не было сделано заранее. Для замены картера сцепления снимите подшипник и вилку выключения сцепления.

132569 original avtval ob

11.1.4 Ремонт вторичного вала
Вторичный вал коробки передач в сборе: 1 – вторичный вал 2 – синхронизатор 1–й и 2–й передач 3 – шестерня 3–й передачи 4 – шестерня 4–й передачи 5 – задний подшипник вала 6 – синхронизатор 3–й и 4–й передач 7 – шестерня 2–й передачи 8 – шестерня 1–й передачи 9 – внутреннее кольцо переднего.

132728 original asuxar 03

11.1.5 Ремонт синхронизатора
Детали синхронизатора: 1 – ступица 2 – муфта 3 – сухарь 4 – шарик 5 – пружина Если передача включается нечетко или с большим усилием либо совсем не включается, перед разборкой вторичного вала проверьте работу синхронизатора: муфта синхронизатора должна перемещаться вручную при небольшо.

132951 original aperval ob

11.1.6 Ремонт первичного вала
Первичный вал коробки передач в сборе: 1 – гайка первичного вала 2 – шестерня 4–й передачи 3 – шестерня 3–й передачи 4 – шестерня передачи заднего хода 5 – внутреннее кольцо переднего подшипника 6 – первичный вал 7 – шестерня 1–й передачи 8 – шестерня 2–й передачи 9 – задний подшипник перви.

133165 original adiff ob

11.1.7 Ремонт дифференциала
Дифференциал: 1 – ведущая шестерня привода спидометра 2 – сателлит 3 – полуосевые шестерни 4 – ведомая шестерня главной передачи 5 – ось сателлитов 6 – корпус дифференциала 7 – подшипник дифференциала Вам потребуются ключ "на 17" универсальный съемник щипцы для снятия .

133527 original aregdif 01

11.1.8 Подбор регулировочного кольца подшипников дифференциала
Вам потребуются ключ "на 13" установочное кольцо толщиной 1,25 мм индикатор со стойкой и опорной пластиной штангенциркуль Перед началом работы Выпрессуйте сальник и наружное кольцо подшипника дифференциала из картера коробки передач (см. подраздел 11.1.6., операции 17 и 18). .

133620 original amexvyb ob

11.1.9 Ремонт механизма выбора передач
Механизм выбора передач: 1 – вилка включения передачи заднего хода 2 – рычаг выбора передач 3 – верхняя пружина 4 – корпус механизма 5 – нижняя пружина Вам потребуются ключ "на 10" отвертка Перед началом работы Извлеките механизм выбора передач из коробки передач (.

133816 original asalnkp s1

11.1.10 Замена сальников коробки передач
Перед началом работы Слейте масло из коробки передач и отсоедините приводы передних колес от коробки передач (см. подраздел 11.3.1.). Сальники внутренних ШРУСов можно заменить, не снимая коробки передач с автомобиля. Предупреждение а б Маслосгонные насечки у сальников правог.

134069 original avtrykp 01

11.1.11 Замена втулок оси рычага переключения передач
Вам потребуются два ключа "на 10" ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отверните рукоятку рычага переключения передач. 2. В передней части чехла развяжите шнур. 3. Снимите чехол с рычага. 4. Удерживая вторым ключом ось рычага от проворачив.

134304 original avtrykp 06

11.1.12 Ремонт рычага переключения передач
Вам потребуются ключ "на 13" отвертка молоток Рычаг переключения передач должен свободно, без заеданий поворачиваться в шаровом шарнире. В противном случае проверьте и при необходимости замените шаровую опору и сферическую шайбу. Если после утапливания вниз до упора рычаг полно.

134450 original arrykp 01

11.1.13 Регулировка привода переключения передач
Вам потребуются ключ "на 13" отвертка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Ослабьте затяжку хомута крепления тяги привода переключения передач к шарниру штока выбора передач. 2. Разведите хомут с помощью отвертки, чтобы получить свободный ход тяги в хомуте. .

Вал первичный КПП ВАЗ 1111 Ока (11110170103000)

КПП ОКА

С одной стороны, существуют такие неполадки, для устранения которых не обязательно проводить демонтаж коробки. При этом также есть группа неисправностей, кода коробку снимают. Демонтаж коробки можно проводить как самостоятельно, так и на СТО силами квалифицированных специалистов. Выделяют два вида демонтажа:

  • снятие КПП без ДВС автомобиля (не затрагивая самой силовой установки автомобиля, производится откручивание и отсоединение множества элементов и узлов);
  • снятие КПП вместе с ДВС автомобиля (возникает необходимость слива технической жидкости и отсоединения почти всего навесного оборудования).

Последовательность демонтажа коробки без снятия ДВС следующая:

  • установить автомобиль на эстакаду или смотровую яму;
  • открутить гайки крепления приводных валов в ступице и снять передние колеса;
  • отсоединить клемму аккумулятора и все провода, а также тросы от коробки;
  • снять стартер и открутить крепления нижнего щитка корпуса крепления с последующим его демонтажем;
  • открутить тяги привода и отсоединить от продольной балки опоры рулевого механизма;
  • снять поперечину и вытащить концевики привода из ступицы;
  • открутить крепление стойки и кронштейна левой стороны стабилизатора поперечной устойчивости;
  • отсоединить крепеж опорного кронштейна ДВС от коробки;
  • поставить упор под коробку и снять левую продольную балку подрамника;
  • извлечь концевики приводных валов из коробки и снять с нее опорный кронштейн мотора;
  • выкрутить все крепежи КПП к ДВС, затем сместив ее в сторону левого колеса, снять коробку.

Основные параметры

КПП ВАЗ «Ока» 1111 и 11113 – двухвальная, с 4-ю ступенями, объединена с главной передачей и дифференциалом. Все передачи для движения вперед – синхронизированы. Передача вращения на передние ведущие колеса от коробки осуществляется посредством двух приводных валов с шарнирами равных угловых скоростей. Вес узла составляется всего 24,5 кг.

КПП ОКА

Из-за поперечного расположения силовой установки управление коробкой осуществляется дистанционно.

Обе модификации малолитражки получили идентичные по конструкции коробки, поэтому передаточные соотношения передач одинаковы, разница между КПП «Ока» 1111 и 1113 только в показателях главной передачи:

Передаточные соотношения «Ока» 1111 и 11113
передача 1111 11113
1-я 3,7
2-я 2,06
3-я 1,27
4-я 0,9
задняя 3,67
главная 4,54 4,1

Конструкция КПП достаточно хорошо проработана, что обеспечивает вполне приемлемые ходовые показатели «Ока».

ВАЗ 1111

Тип кузовахэтчбекМест4Дверей3Объем багажника Размеры и вес автомобиля Длина3200 Ширина без зеркал1420 Высота1400Масса собственная635645Полезная нагрузка340База2180Колея спереди1210Колея сзади1200Дорожный просвет до картера сцепления150Дорожный просвет до поддона картера двиг.170Особенности устройстваДвигатель111111113Шины12″Ведущие колесаПередниеРулевое управлениеРеечноеПодвеска передняяМакферсонПодвеска задняяПродольн. рыч.Число ступеней коробки передач4Передаточные числа коробки передач I3,7 II2,06 III1,27 IV0,9 Задний ход3,67Передаточное число главной передачи4,544,1 или 4,3Тормоза передниеДисковыеТормоза задниеБарабанныеПривод стояночного тормозаТросовыйПривод сцепленияТросовыйДинамические и эксплуатационные характеристикиСкорость максимальная с водителем и 1 пассажиром120Скорость максимальная с полной нагрузкой115130Время разгона до 100 с водителем и 1 пассажиром30 Время разгона до 100 с полной нагрузкой3624Радиус поворота наименьший4,6Максимальный подъем без разгона, в градусах30Тормозной путь груженого с 80 км/час43,2Расход топлива при 90 км/час Расход топлива при 120 км/час Расход топлива при городском цикле движения Емкость топливного бака30Масса буксируемого прицепа с тормозами Масса буксируемого прицепа без тормозов Максимальная масса багажника на крышене предусмотрено

КПП «Ока»

При проектировании ВАЗ «Ока» модификаций 1111 и 11113 конструкторы задействовали множество проверенных на иных моделях ВАЗ решений. Касается это практически всех узлов и механизмов авто, включая трансмиссию.

КПП «Ока» конструкторы «содрали» с ВАЗ-2108 – одного из основных «доноров» для малолитражки. Конструкторы, по сути, взяли коробку от «Восьмерки» и адаптировали ее под двигатель «Ока». Поэтому КПП ВАЗ-2108 и «Ока» по общей конструкции практически идентичны, основная разница сводиться к размерам, определенным конструктивным особенностям и рабочим параметрам.

Техническое обслуживание

Заявленный ресурс двигателей «Оки» в условиях своевременного и правильного обслуживания – 120 тыс. км. То есть эти агрегаты, несмотря на ряд врожденных проблем, можно назвать относительно надежными в своей категории.

Регламентный срок прохождения ТО – каждые 15 тыс. километров пробега. В рамках обслуживания меняют масло (желательно использовать синтетическую смазку, если в двигатель заливали полусинтетику, интервал снижается до 10 тысяч км.). Поэтому выбирая, какое масло залить в двигатель «Ока» и когда, следует уточнить, какая жидкость уже находится в картере. При замене промывается масляная система и меняется масляный фильтр. Степень вязкости масла – 0W 40. 5W 40, 10W 40, в зависимости от сезона.

Объем смазки в моторе 1111/11113 – 2.5 литра, уровень контролируется масляным щупом. Перелив жидкости категорически не допускается!

Регулировку клапанных зазоров полагается делать каждые 30 тысяч, но фактически ее проводят по необходимости и реальному состоянию двигателя. Также на этом пробеге следует прочищать карбюратор и регулировать холостой ход.

Через 60 тысяч пробега следует менять жидкость в охлаждающем контуре. Если не произвести этого вовремя, субстанция деградирует и потеряет антикоррозийные и смазочные свойства, уменьшая ресурс системы в целом. При данном пробеге строго обязательна и замена изношенного ремня ГРМ: если он оборвется, клапана загнет, что приведет к необходимости менять двигатель или делать дорогой ремонт.

Силовая установка и трансмиссия на Оке

Автомобиль ВАЗ 1111 / 1113 может оснащаться двигателем, который является двухцилиндровым. Автомобильная система имеет реактивную тягу, которая расположена в приводе управления КПП.

В картере силовой установки расположены валы, приводящиеся в движение посредством установленного зубчатого колеса на коленвале. Задняя крышка картера крепится 6-ю болтами. Картер имеет магнит, который необходим для улавливания металлических продуктов износа.

Следует отметить, что когда происходит замена горючего в коробке необходимо проверить, сколько на магните имеется мусора. Чем больше здесь будет иметься металлических частиц, тем хуже внутреннее состояние коробки. Система охлаждения включает специальный термостат. Из алюминиевого сплава выполнен корпус КПП.

В зависимости от модификации Ока может оснащаться механическим типом трансмиссии, которая может быть рассчитана на 4 или 5 скоростей. Трансмиссия ВАЗ 1113 включает однодисковое сухое сцепление. На таком автомобиле имеется конический дифференциал. Коробка переключения передач является 4-х ступенчатой, включающая синхронизаторы на всех передачах переднего хода. На варианте 11116 двигатель работает в паре с 5-ступенчатой КПП. Коробка передач надежно закреплена болтами к силовой установке. Управление КПП происходит благодаря установленному напольному рычагу.

Работа системы трансмиссии влияет на качество разгона, эффективность расхода горючего. Максимальная скорость на данной версии отечественного авто может доходить до 140 км/ч. При этом до сотни разгон машины, в зависимости от того, какой по объему двигателя здесь имеется, варьируется в пределах 25-30 секунд. Оку можно заправлять АИ-92. При этом практически одинаково расходуется топливо во всех циклах.

Цилиндро-поршневая группа

Материалом изготовления поршня выступает жаростойкий алюминиевый сплав, деталь в процессе изготовления подвергается дополнительно термообработке.

Днище поршня – плоское (что делает двигатель «втыковым»), но существует возможность установки поршней от ВАЗ-2108 с проточками на днище под клапаны.

Количество колец – 3. Два верхних – компрессионные, 3-е – маслосъемное. В проточке для маслосъемного кольца проделано отверстие для стока смазки, снятой со стенок цилиндра.

Компрессионные кольца обеспечивают герметизацию камеры сгорания (в цилиндрах создается необходимая компрессия). Дополнительно они участвуют в теплообмене – отводят тепло от верхней части поршня и передают его на стенки цилиндра. Маслосъемное кольцо оснащено радиальным расширителем для повышения площади соприкосновения со стенками.

Палец — деталь круглого сечения, пустотелая. Палец является «плавающим», то есть в процессе работы он вращается в бобышках.

Поломки привода, ремонт кулисы

У «Ока» поломки бывают не только с коробкой, а и ее приводом. Основными проблемы с приводом – болтается рычаг КПП, невозможно включить какую-то скорость.

В первом случае неисправность кроется в износе элементов кулисы (шарового шарнира). Разборка, дефектовка и замена изношенных компонентов позволяет полностью восстановить работоспособность кулисы и устранить люфты в ней, которые являются причиной того, что рычаг сильно болтается.

Если же проверка кулисы показала, что она в исправном состоянии, следует смотреть и проверять шарнир, установленный на штоке механизма управления. Этот же элемент может и стать причиной невозможности включения передач. Если его стяжной хомут ослабился, то тяга привода будет в нем проворачиваться, при этом не будет передаваться воздействие на механизм управления. Проверка состояния шарнира и подтяжка крепежей на нем позволяет устранить проблемы с работой привода.

Основная информация

Основная функция представленного устройства заключается в разъединении коробки передач с двигателем автомобиля, так как для плавного трогания с места и переключения скоростей нужно разрывать связь коробки передач и двигателя авто. Конечно, без него можно тронуться с места, но это приведет к быстрому износу шестеренок и валов. Теперь давайте рассмотрим устройство представленного устройства на автомобиле ОКА. Для начала стоит сказать о том, что на авто ОКА устанавливается тросовый привод, который имеет множество положительных качеств. Например, простое обслуживание, легкая замена деталей, небольшая стоимость и большой срок службы. К тому же, сцепление двухдисковое, как и на множестве, современных транспортных средствах. Как правило, многодисковые типы него устанавливаются на мотоциклах.

Ведомый и ведущих диски также считаются блоками. Ведомый диск располагается на первичном валике коробки передач авто ОКА, с помощью шлицевого соединения. Ведущий валик располагается на маховике, который крепится к коленчатому валику автомобильного двигателя. Еще одной деталью является выжимной подшипник, который отжимает ведомый диск от ведущего. Он перемещается по первичному валику и свободно вращается.

Самостоятельная диагностика

Как правило, чаще всего ломаются ведущие и ведомые диски сцепления на авто ОКА. Чаще всего в ведомом диске причиной поломки является неисправность пружин демпферов, изнашивание фрикционных накладок, шлицов ступицы и механическое деформирование. Единственным выходом для решения всех перечисленных неисправностей является замена диска.

Итак, рассмотрим основные признаки неисправности сцепления на авто ОКА:

  • Не включается сцепление;
  • Педаль не возвращается в обратное положение;
  • наблюдается буксировка;
  • ощущается некая вибрация в момент включения сцепления.

Основные поломки и их симптомы

Демонтаж коробки с авто выполняется в случае определенных поломок, и необходимости проведения ремонта.

К основным видам поломок относятся:

КПП также придется снимать и в случае замены составляющих сцепления – дисков (ведущего, ведомого), выжимного подшипника или его вилки.

Неисправности КПП проявляются достаточно отчетливо в виде:

К иным неисправностям узла относятся износ сальников и нарушение работы привода. Но эти проблемы не требуют снятия коробки с авто, за исключением износа уплотнителя первичного вала (добраться до него можно только со стороны картера сцепления и для этого коробка должна быть снята с машины).

Рычаг переключения передач должен свободно, без заеданий поворачиваться в шаровом шарнире. В противном случае проверьте и при необходимости замените шаровую опору и сферическую шайбу. Если после утапливания вниз до упора рычаг полностью не возвращается в исходное положение, проверьте и при необходимости замените пружину.
Вам потребуются: ключ «на 13», отвертка, молоток.

1. Изнутри салона отсоедините рычаг переключения передач от кронштейна, вынув ось рычага (см. «Замена втулок оси рычага переключения передач»). 2. Снизу автомобиля отсоедините реактивную тягу от коробки передач (см. «Снятие и установка коробки передач»).
3. Отверните две гайки крепления кронштейна реактивной тяги к кузову.
ПРИМЕЧАНИЕ
Обратите внимание: под каждой гайкой установлена пружинная шайба.
4. Снимите рычаг в сборе с реактивной тягой. 5. Отогните три стопорных усика.
6. Выньте рычаг из обоймы шарнира. 7. Выньте шаровую опору из обоймы.
8. Выньте пружину из обоймы. 9. Разжав опорную шайбу, снимите ее с рычага.
10. Снимите опорное кольцо с рычага. 11. Замените сломанные или сильно изношенные опорную шайбу и шаровую опору.
12. Замените сломанную или потерявшую упругость пружину.
13. Попробуйте отжать отверткой резиновую вставку обоймы. Если резина отходит от металлических частей, замените обойму. 14. Для замены обоймы отверните две гайки крепления реактивной тяги к обойме шаровой опоры рычага.
ПРИМЕЧАНИЕ
Обратите внимание, под каждой гайкой установлена пружинная шайба.
15. Соберите рычаг переключения передач в порядке, обратном разборке, смазав при этом шаровую опору и шаровой палец рычага консистентной смазкой.
ПРИМЕЧАНИЕ
При установке опорной шайбы обратите внимание, что ее плоская часть должна быть обращена к шаровой опоре.
16. Установите рычаг в порядке, обратном снятию. При этом наклонная часть рычага должна быть обращена в сторону задней части автомобиля.
↓ Комментарии ↓

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ

Общие сведения об автомобилях Паспортные данные автомобиля

Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ

Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ

Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

Раздел 6.ТОРМОЗНАЯ СИСТЕМА

Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз

Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели

Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом

Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве

Коробка передач ока схема переключения передач

1. Задняя крышка. 2. Картер коробки передач. 3. Ведущее зубчатое колесо IV передачи. 4. Скользящая муфта синхронизатора III и IV передач. 5. Шарик фиксатора. 8. Сухарь фиксатора. 7. Блокирующее кольцо синхронизатора II и IV передач. 8. Ведущее зубчатое колесо III передачи. 9. Ведущее зубчатое колесо II передачи. 10. Ведущее зубчатое колесо заднего хода. 11. Ведущее зубчатое колесо I передачи. 12. Первичный вал коробки передач. 13. Ведущее зубчатое колесо главной передачи. 14. Маслосборник. 15. Ось сателлитов. 18. Сателлит. 17. Зубчатое колесо полуоси. 18. Коробка дифференциала. 19. Ведущее зубчатое колесо привода спидометра. 20. Ведомое зубчатое колесо привода спидометра. 21. Картер сцепления. 22. Зубчатое колесо главной передачи. 23. Регулировочное кольцо. 24. Зубчатое колесо I передачи. 25. Скользящая муфта включения I, II передач и заднего хода. 26. Зубчатое колесо II передачи. 27. Зубчатое колесо III передачи. 28. Ступица муфты синхронизатора III и IV передач. 29. Зубчатое колесо IV передачи. 30. Вторичный вал коробки передач. 31. Промежуточное зубчатое колесо заднего хода. 32. Ось промежуточного зубчатого колеса заднего хода. 33. Шток вилки включения заднего хода. 34. Шарик фиксатора штока. 35. Пружина фиксатора. 36. Выключатель фонаря заднего хода. 37. Вилка включения заднего хода. 38. Сухари замкового устройства. 39. Шток вилки включения III и IV передач. 40. Шток вилки включения I и II передач. 41. Пробки фиксаторов. 42. Вилка муфты синхронизатора III и IV передач.

А — выступ блокирующего кольца а, в, с, d — зазоры

Принцип действия механической коробки передач основан на изменении величины передаваемого крутящего момента методом замены пар шестерен, участвующих в передаче крутящего момента с первичного на вторичный вал коробки передач. Различное сочетание числа зубьев ведущего к ведомого зубчатых колес каждой передачи обеспечивает изменение величины передаваемого усилия (крутящего момента), а при включении задней передачи и направление передачи усилия.

От подбора количества передач и величин передаточных чисел зависят эксплуатационные показатели автомобиля, в том числе его динамика и скорость, расход топлива и проходимость.

Передачи переднего хода у коробки передач синхронизированы. Это позволило обеспечить плавный процесс переключения передач и увеличить долговечность работы коробки передач. Плавность переключения передач создает комфорт при вождении автомобиля, снижает утомляемость водителя и благотворно влияет на безопасность движения.

Принцип действия синхронизатора основан на выравнивании частот вращения вторичного вала коробки передач и свободно вращающегося на нем зубчатого колеса постоянного зацепления требуемой передачи.

На схеме работы синхронизатора показана последовательность его действия при включении IV передачи.

При нейтральном положении скользящей муфты 4 сухари 6 находятся в центре пазов ступицы 28 и не действуют на блокирующее кольцо 7. Между выступами А блокирующего кольца и пазами ступицы имеется равномерный боковой зазор в, а между выступами А и сухарями 6 — зазор с (см. «Схема работы синхронизатора», схема 1).

Начало включения IV передачи характеризуется тем. что скользящая муфта, перемещаясь в сторону шестерни 29. увлекает за собой сухари 6. которые упираются в выступы А блокирующего кольца, т. е. зазор с выбирается. При дальнейшем перемещении муфты сухари прижимают блокирующее кольцо к конической поверхности венца синхронизатора зубчатого колеса 29. Под действием сил трения между коническими поверхностями блокирующего кольца и венца синхронизатора и инерции синхронизируемых масс блокирующее кольцо поворачивается относительно ступицы до упора выступов кольца в боковые стенки пазов ступицы, т. е. с одной стороны зазор в выбирается, а с другой увеличивается в два раза и составит зазор d. Вследствие окружного смещения блокирующего кольца на 1/4 шага боковые скосы скользящей муфты 4 упираются в боковые скосы блокирующего кольца 7, и дальнейшее осевое перемещение скользящей муфты прекращается. В следующий момент завершается выравнивание угловых скоростей зубчатого колеса 29 IV передачи и вторичного вала 30. В этот момент прекращается трение фрикционных конусов блокирующего кольца и колеса 29. вследствие чего исчезает сила. прижимающая скошенные поверхности зубьев муфты и кольца. Этим создаются условия для полного включения IV передачи, когда освобожденная муфта легко соединяется с венцом блокирующего кольца, а затем и с венцом синхронизатора. соединяя его со ступицей. При полностью включенной передаче восстанавливаются зазоры между сухарями 6 и выступами А блокирующего кольца 7 и пазами ступицы.

На схеме работы коробки передач цветными линиями показаны направления передачи крутящего момента при включении каждой из передач.

При нейтральном положении рычага переключения передач, работающем двигателе и включенном сцеплении крутящий момент от двигателя передается через сцепление на первичный вал 12 коробки передач. От ведущих зубчатых колес первичного вала крутящий момент передается на одноименные зубчатые колеса вторичного вала, которые, не имея прямой связи с валом 30. будут свободно вращаться на нем. На главную передачу и дифференциал крутящий момент не передается.

При включении I передачи рычаг из нейтрального положения подается влево, до появления сопротивления, и вперед. Скользящая муфта 25 синхронизатора, перемещаясь в сторону зубчатого колеса 24, соединяет венец синхронизатора зубчатого колеса 24 со ступицей синхронизатора, жестко соединенной с вторичным валом. Крутящий момент от зубчатого колеса 24 передается через муфту на ступицу синхронизатора и от нее на вторичный вал. Через зубчатые колеса 13 и 22 главной передачи крутящий момент передается на дифференциал. Коробка 18 дифференциала, вращаясь вместе с осью 15 сателлитов, через зубья сателлитов 16 и зубчатых колес 17 полуосей распределяет крутящий момент по приводам передних колес.

Для включения II передачи рычаг из нейтрального положения подается влево и назад. При этом скользящая муфта 25 соединяет зубчатое колесо 26 второй передачи со ступицей синхронизатора, и крутящий момент от колеса 26 через скользящую муфту 25 передается на ступицу синхронизатора и на вторичный вал.

Третья и четвертая передачи включаются другим синхронизатором, перемещая рычаг вперед или назад из нейтрального положения. При включении III передачи муфта 4 соединяет колесо 27 со ступицей синхронизатора, а при включении IV передачи — колесо 29 со ступицей того же синхронизатора. Крутящий момент через соединенные колесо и ступицу передается на вторичный вал.

Заднюю передачу включают при полностью остановленном автомобиле. При выборе заднего хода рычаг переключения передач перемещается из нейтрального положения вправо до упора с увеличенным сопротивлением и назад. При этом промежуточное зубчатое колесо 31 заднего хода соединяет ведущее зубчатое колесо 10 заднего хода первичного вала с зубчатым венцом скользящей муфты 25 синхронизатора I и II передач За счет промежуточного зубчатого колеса передаваемый на вторичный вал крутящий момент изменяет свое направление. Одновременно с включением задней передачи включается фонарь заднего хода, так как вилка 37 нажимает на шток выключателя 36 фонаря заднего хода и цепь пампы соединяется с источником тока.

Четкое разделение линий III—IV передач и заднего хода достигается пружинным фиксатором 15 (см. гл. 20), который обеспечивает резкое нарастание усилия выбора задней передачи в начале и падение его в конце хода выбора

Смазка деталей коробки передач происходит разбрызгиванием масла зубчатыми венцами зубчатых колес. К игольчатым подшипникам зубчатых колес вторичного вала масло подается из масляной камеры за передним подшипником вторичного вала через маслосборник 14. Уровень масла измеряется линейкой и должен доходить до верхней метки.

Для улавливания из масла частиц имеется магнит, установленный в нижней части коробки передач. Слив масла из картера производится через отверстие, закрываемое пробкой 4 (см. гл. 19).

Коробка передач

На автомобиле установлена двухвальная четырехступенчатая коробка передач с косозубым зацеплением, объединенная с главной передачей и дифференциалом.

Рис. 3-7. Коробка передач: 1 — подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — маслосборник; 4 — ведущая шестерня привода спидометра; 5 — торная шайба шестерни полуоси; 6 — шестерня полуоси; 7 — сателлит; 8 — ось сателлитов; 9 — коробка дифференциала; 10 — ведомая шестерня главной передачи; 11 — регулировочное кольцо; 12 — подшипник дифференциала; 13 — синхронизатор I и II передач; 14 — упорное кольцо; 15 — синхронизатор III и IV передач; 16 — игольчатый подшипник шестерни вторичного вала; 17 — вторичный вал; 18 — первичный вал; 19 — картер коробки передач; 20 — вилка выключения сцепления

Первичный вал 18 (рис. 3-7) выполнен в виде блока шестерен, вращающегося в двух подшипниках. Ведущие шестерни первичного вала находятся в постоянном зацеплении с ведомыми шестернями переднего хода вторичного вала 17, установленными на игольчатых подшипниках 16. Кроме них, на вторичном валу установлены два синхронизатора 13 и 15. Ведущая шестерня главной передачи изготовлена вместе с вторичным валом.

Дифференциал двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируется подбором толщины кольца 11. К фланцу коробки дифференциала болтами крепится ведомая шестерня 10 главной передачи.

Привод управления коробкой передач состоит из рычага 16 (рис. 3-8) переключения передач, шаровой опоры 19, тяги 15, шарнира (поз. 10, 11, 12), штока 6 выбора передач и механизмов выбора и переключения передач.

Рис. 3-8. Привод переключения передач: 1 — картер коробки передач; 2 — фиксатор; 3 — рычаг механизма выбора передач; 4 — картер сцепления; 5 — рычаг штока выбора передач; 6 — шток выбора передач; 7 — втулка штока; 8 — сальник штока; 9 — защитный чехол; 10 — корпус шарнира; 11 — втулка шарнира; 12 — наконечник шарнира; 13 — хомут; 14 — защитный чехол тяги; 15 — тяга привода переключения передач; 16 — рычаг переключения передач; 17 — втулка реактивной тяги; 18 — реактивная тяга; 19 — шаровая опора рычага переключения передач

Чтобы исключить самопроизвольное выключение передач в случае осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга 18. Один конец тяги связан с силовым агрегатом, а другой опирается на втулку 17 опоры рычага, обойма которой крепится к полу кузова. В этой втулке реактивная тяга перемещается свободно. Шаровая опора рычага переключения передач крепится не к полу кузова, а к реактивной тяге, поэтому осевое перемещение силового агрегата не передается на механизм выбора передач.

На внутреннем конце штока 6 выбора передач закреплен рычаг 5, в гнездо которого заходит головка двухплечего рычага 3 механизма выбора передач. Этот механизм выполнен отдельным узлом и крепится к плоскости картера 4 сцепления.

В корпусе 7 (рис. 3-9) механизма выбора передач крепится стопорным болтом ось 1, на которой установлен двухплечий рычаг 3 выбора передач. В его ступице расположен шариковый фиксатор 2, а на оси имеется выемка под шарик фиксатора. Рычаг 3 выбора передач с обеих сторон распирается пружинами, под действием которых он устанавливается в положении включения III и IV передач.

Рис. 3-9. Механизм выбора передач: 1 — ось рычага выбора передач; 2 — фиксатор рычага выбора передач; 3 — рычаг выбора передач; 4 — пластина рычага выбора передач; 5 — вилка включения заднего хода; 6 — ось вилки включения заднего хода; 7 — корпус механизма выбора передач

В корпусе механизма выбора передач вместе с вилкой 5 включения заднего хода установлена ось 6. Ось вилки фиксируется стопорным кольцом, а в гнездо вилки заходит поводок головки штока заднего хода.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
