Как подключить двухрежимные туманки на приору

Двухрежимные светодиодные птф LEDZILLA ��

LEDZILLA

Всех приветствую �� Идея приобретения данных птф закралась давно, думаю жёлтый свет в реальных условиях для каких предназначены птф будет всё же куда эффективнее белого.
Самыми доступными на рынке в соотношении цена / качество это двухрежимные светодиодные птф с линзами LEDZILLA
Стояли птф данной компании 7 линз и претензий никаких не было.
И так были приобретены птф 5 линз 50w.

Всё как положено

Красота

Всё отлично, стекла без царапин.

Достойный радиатор

Сами птф сделаны из алюминия, регулировочный корпус из пластика.

Вообще сборка у птф отличная, с предыдущими таких проблем как запотевание или перегорание диодов не было. Регулировка в процессе эксплуатации тоже не сбивается.

Штатный разъём

Для удобства плюс и минус промаркированы.

5 линз

Характеристики птф ⤵️
✅Мощность 50 ватт
✅Цветовая температура 2000lm, 5500k (холодный белый)
✅Количество линз — 5
✅Двухрежимные — белый /жёлтый
✅Влаго и пылезащита IP67
✅Питание 9-24 v
✅Ярче галогена на 150%
✅Срок службы 30000 часов
✅Гарантия 6 месяцев
С установкой всё просто, описывать её нет смысла.

Бампер полностью не скидывал, отстегнул боковую часть

Инструмент для установки

на месте Белый, светят все 5 линз Жёлтый, светит 3 линзы Белый Жёлтый

Птф работает по такому принципу :
Включил загорелся белый.
Выключил и включил ещё раз загорелся жёлтый.
Вообще жёлтый свет птф даже днем смотрится не обычно, или просто уже забыли как светят желтые птф, в наше время это уже редкость.
Я когда первый раз включил на этих птф желтый то сразу ностальгия накатила по молодости. Были в продаже в конце 90х годов в автозапчастях дешевые птф с желтым стеклом и пластиковым корпусом, у них ещё сверху типа козырька 2 полоски шли, думаю кто то вспомнит. Вот тогда у нас у всех поголовно такие стояли на дугах у мотоциклов, правда толку со светом от них особо не было но смотрелось это всё в то время эффектно!
Ну ладно вернёмся к птф LEDZILLA, как два режима светят ночью ⤵️

Белый ночью, что то между ближним и дальним, даже больше к дальнему свету

В дождь, туман самое то

Жёлтый ночью
Птф пока вообще не регулировал, как были так и вкрутил чтобы понять как что светит и как регулировать, по тому что у этих птф не настроить одинаково оба режима.
Для себя сделал вывод такой что нужно отрегулировать как положено жёлтый свет, чтоб птф на отлично выполняли свою прямую функцию.
А белый свет птф использовать как помощник основному в темных местах или как дхо, но не в коем случае не ездить с такой регулировкой с участием встречных авто, слепить будут дай бог.
Или же можно отрегулировать белый свет как положено но тогда жёлтый будет светить прямо перед авто и вся его функциональность пропадает, проще тогда приобрести однорежимные птф.
А так конечно светят реально ярко.
Небольшое видео ⤵️

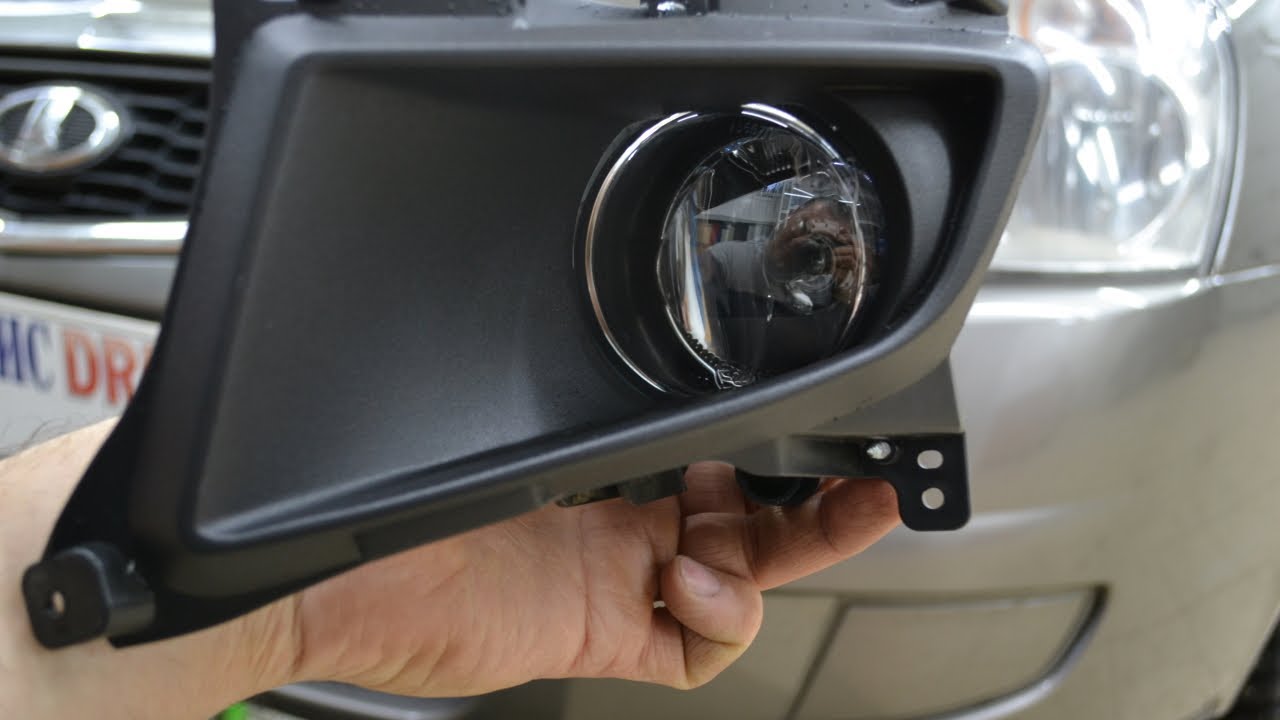

Как подключить туманки на Приору 2: пошаговая схема подключения

Большинство владельцев автомобилей стремятся сделать их более функциональными и эстетичными. Одним из способов улучшить видимость и оформление автомобиля является установка дополнительных фар для тумана. В данной статье мы разберем схему подключения туманок на автомобиль ВАЗ-2110 (Приора 2).

2. Шаги подключения

Для успешной установки туманок на Приору 2 вам потребуется:

• Туманки для автомобиля.
• Комплект проводки.
• Диодный модуль для подключения.
• Соединительные провода.
• Инструменты (отвертки, клемник и т.д.)

2.1 Проводка к салону

Проводку для туманок следует прокладывать по автомобилю до салона. Для этого:

• Снимите пластиковую накладку под рулем.
• Прокладывайте проводку вдоль основной проводки автомобиля, прикрепляя ее крепежными зажимами или проводными стяжками.
• Прокладывайте провода под ковриком салона.
• Вынесите провода в багажный отсек.

2.2 Подключение к электрической сети

Для подключения туманок к электрической сети Приоры 2, выполните следующие действия:

1. Подключите провод, идущий от печки, к соединительным проводкам туманок.
2. Подключите к клемме «+» аккумулятора через предохранитель 15А.
3. Подключите клемму «-» к металическому каркасу автомобиля.

3. Заключение

Следуя описанной схеме подключения, вы сможете успешно установить туманки на свой автомобиль Приора 2. Однако, для обеспечения безопасности и качественного подключения рекомендуется обращаться к специалистам или автомобильным электрикам.

Как подключить лед туманки двухрежимные

Как правильно подключить противотуманные фары через реле и кнопку

Противотуманные фары (ПТФ) облегчают процесс езды в экстремальных погодных условиях. Их включение улучшает освещение дороги на десять метров вперед. Каждый автовладелец может поставить противотуманки на автомобиле, чтобы в любую погоду чувствовать себя за рулем более уверенно.

Назначение и преимущества ПТФ

Противотуманки нужны для освещения дорожного покрытия во время дождя, тумана и т. п. Другие цели применения ПТФ:

• для подсветки участков правого края обочины;
• для подсветки участка, расположенного прямо перед капотом машины;
• позволяет получить максимум визуальной информации о состояния дороги;
• как дневные ходовые фары.

Преимущества применения ПТФ:

• широкий функционал — их включение позволяет решить сразу несколько задач, связанных с подсветкой;
• лучший просмотр габаритов авто даже на большом удалении.

Правила установки ПТФ зависят от их типа. Существуют определенные схемы подключения, которых следует придерживаться во время монтажа.

Требования к монтажу

Большинство автомобилистов, прилежно изучавших теоретический курс в автошколе, знают, что нельзя по своему желанию ставить на авто приспособления, не предусмотренные производителем, но монтаж противотуманок прописан в ПДД.

Даже если авто от производителя не оснащено противотуманками, каждый автовладелец может их установить, вынеся отдельно или переделав бампер. Нужно помнить, что при переделке вносят серьезные изменения в конструкцию машины, а это уже считается частичным переоборудованием.

• разрешается установить две противотуманные фары;
• максимальное расстояние между фарой и боковой поверхностью — 0,4 м;
• минимальное расстояние от ПТФ до дороги — 25 см.

Монтаж ПТФ проводится в соответствии с предусмотренными нормами.

ПТФ, возможно, понадобится регулировка, т. к. угол падения светопотока на дорожное покрытие должен соответствовать правилам.

Выбор ПТФ

Сначала определяют место их монтажа на авто. Часто в иномарках на бампере есть ниши под установку дополнительных огней. Тогда противотуманки подбирают так, чтобы их форма и размеры соответствовали этим нишам в бампере.

На качество выполнения функций ПТФ практически не влияет их мощность. Поэтому целесообразно выбирать источники света малой мощности — светодиодные лампы.

На внедорожниках ПТФ устанавливают на уровне обычных фар либо на крыше машины. В этой ситуации походят ПТФ с любыми размерами и формой. Главное, чтобы они комплектовались кронштейнами, обеспечивающими надежное крепление.

Главное отличие противотуманок — используемые в них лампы. Различают такие виды ПТФ:

1. Галогенные. Самый доступный вариант. Минус — невысокий ресурс по сравнении с другими видами ламп. Прежде чем купить такие фары, убедитесь, что вы сможете их без труда поменять, когда они выйдут из строя.
2. Светодиодные. Их главные преимущества — долговечность и экономичность. Минус — цена. Если светодиодные фары установлены неправильно или они плохо вентилируются, срок их эксплуатации сокращается.
3. Ксеноновые. Плюсы — хорошие технические характеристики. Такие модели долговечны и эффективны. Минус — высокая стоимость.

Подготовка к монтажу

Противотуманные фары способен установить практически каждый автомобилист, умеющий орудовать отверткой и гаечными ключами.

Советы по подготовке к монтажу:

1. Монтажом лучше заниматься в гараже со смотровой ямой.
2. Работы следует вести, строго соблюдая технологическую инструкцию.
3. При себе во время монтажных работ необходимо иметь электросхему своей машины.

Варианты и схемы подключения

Если в авто нет проводки для ПТФ, придется своими силами прокладывать необходимые провода. Есть два варианта — через реле и через кнопку.

Через реле

Чтобы подключить противотуманки через реле, необходимо запастись режущими инструментами и клеммником. Еще понадобится гофра, термоусадка и изолента.

Правила установки через реле:

1. Отыщите в автомобиле место для монтажа реле. Прикрепите его так, чтобы к нему можно было легко добраться в случае замены или ремонта.
2. Найдите место под кнопку.
3. Приготовьте провода питания. Длина должна быть такой, чтобы провода прокладывались свободно, без натяжения.
4. Поставьте предохранитель на 10 А. От контакта № 30 проложите готовый провод к клемме «+» аккумулятора.
5. От контакта № 85 отведите провод к кнопке включения.
6. Подсоедините массу с реле с помощью контакта № 86.
7. Поставьте ПТФ на бампер.
8. Присоедините провод «–» с кузова и «+» контакта № 87.
9. Включите фары и проверьте их работу.

Не рекомендуется подключать ПТФ автономно. Они посадят аккумулятор в считанные дни.

Через кнопку

Если ПТФ подключается через кнопку, достаточно любого провода с напряжением. Как правило, питание берут с «+» габаритов или с проводки системы зажигания.

По красному проводу подается «+», по черному — масса, подсоединенная к кузову. Найдите на панели место, к которому бы легко дотягивалась рука, там и поставьте кнопку.

Такую схему подключения для ПТФ рекомендуется выбирать автомобилистам, которые склонны забывать выключать их при остановке авто. Они выключаются, когда водитель, закончив движение, достает ключ зажигания.

Схемы подключения

Схема подключения противотуманных фар выбирается автолюбителем на свое усмотрение. Есть два варианта — последовательное или параллельное включение.

Параллельная схема

При параллельной схеме подача разницы потенциалов происходит только при запуске мотора или включении зажигания.

Провод «+» подсоединен к фарам от контакта релейного элемента. Последний записывается через плавкий предохранитель на 15 А — его предела вполне достаточно для большей части противотуманок. Плавкую вставку рекомендуется ставить поближе к аккумуляторной клемме.

Если подвести к ПТФ 12 В от сигнального провода контроля за зарядкой, то при включении мотора фары могут включаться автоматически.

1. Контакт «–» от фар подсоединяют к кузову.
2. Клеммы «+» соединяют между собой и подключают к клемме реле № 87.
3. Контакт реле «+» № 30 подключают к аккумулятору.

При параллельном включении обеспечивается полноценная запитка каждой фары, что позволяет не терять в яркости ламп. Потребляемый ток при этом возрастает.

Последовательная схема

Такая схема минимизирует потребляемый ток, а лампочки горят менее ярко, чем могли бы. Эту схему применяют, если ПТФ замещает главные фары.

1. Контакты «–» фар соединяют между собой.
2. Клемму «+» одной фары присоединяют к кузову, другую впаивают в реле.
3. Кнопку и кабель «+» от зажигания подсоединяют к клеммам № 85 и № 86.
4. Контакт № 30 подсоединяют к клемме «+» аккумуляторной батареи.

Противотуманки загораются при пуске мотора и выключаются вместе с его остановкой.

В современных иномарках предусмотрена особая предмонтажная электроподготовка — о ней судят по клеммам «fog lamp relay».

Варианты монтажа

Перед монтированием ПТФ разрабатывают электромонтажную схему — она позволит обойтись без лишней проводки и гарантирует функционирование электроцепи.

Монтаж в бампер

Применяют 3 варианта монтажа — в проемы, предусмотренные производителем, на кронштейн или в глухой бампер, где нет ниши под ПТФ.

Для настройки используют самодельный шаблон. Его устанавливают на расстоянии 5 см от ПТФ. Во время настройки линию совпадения устанавливают на расстоянии 10 см ниже центра ламп. Благодаря настройке фары обеспечивают повышенную видимость и минимизируют вероятность ослепления авто, едущими навстречу.

Монтаж в глухой бампер

Этот вариант отличается трудоемкостью, приходится выпиливать отверстия под ПТФ.

1. Снимите бампер и поставьте метки, где будут фары.
2. Просверлите отверстия по периметру, а потом вырежьте острым ножом фрагмент бампера.
3. Прикрепите фары подходящими по размеру болтами. Смонтируйте защитную накладку — прицепите ее за бампер.

Настройку фар производят посредством специального ключа — он входит в комплектацию.

Другие способы установки

ПТФ можно поставить на кронштейн, изготовленный из прочной стали. Крепят кронштейн согласно нормам монтажа ПТФ. Деталь закрепляют с помощью саморезов. К точкам крепления ставят ПТФ и подключают проводку.

Монтаж в проем, предусмотренный производителем:

1. Приподнимите автомобиль, подложив под передние колеса деревянный брус толщиной 20 см.
2. Снимите защитные щитки, которые закрывают низ бампера.
3. Отвинтите фиксаторы от заглушек, предусмотренных производителем.
4. Вставив ПТФ в направляющие, прикрепите их саморезами.

Если устанавливаются неоригинальные фары, размеры и точки крепления могут не совпасть. Тогда элементы приходится подгонять.

Распространенные ошибки

Если у автолюбителя нет опыта электромонтажных работ, устанавливая ПТФ, легко ошибиться. Чтобы правильно подсоединить фары, рекомендуется заблаговременно узнать о типичных промахах новичков.

Недочеты и проблемы:

1. Проблема возникает при подсоединении ПТФ к габаритам. Эта система не рассчитана на ток, который ей приходится выдерживать из-за внедрения дополнительной нагрузки.
   В итоге наблюдается перегрев и плавление проводов. Если ПТФ загораются вместе с габаритами, оборудование быстро выйдет из строя.
2. Если параметры монтажа ПТФ не отвечает нормам ПДД, к водителю могут предъявить претензии работники ГИБДД. Если они обнаружат нарушение установленных норм, то водитель будет оштрафован.
3. Бывает, что автолюбитель выбирает неудачное место под кнопку. Если она расположена слишком далеко, водителю сложно дотянуться до нее Это может спровоцировать ДТП.

Если вы часто ездите в условиях проблемной видимости, вам стоит поставить ПТФ. Благодаря им вы сможете лучше контролировать авто в сложных условиях, что обеспечит вам более высокий уровень безопасности при езде.

Способ подключения двухрежимных Led туманок

Ваз 2110,11,12 как подключить двухрежимные Led передние противотуманные фарыПодробнее

Подключение светодиодных двухрежимных птф через кнопку, тумблер.Подробнее

ПРЕОБРАЖЕНИЕ ВНЕШНЕГО ВИДА: Бампер Спорт, LED-Туманки(2 режима) и как я лоханулся с ЛампамиПодробнее

Лада гранта,калина 2 , один из вариантов подключения двух режимных led противотуманных фарПодробнее

Установка проводки под ПТФ на ВАЗ 2110 | Светодиодные LED ПТФ от Sal-Man + Грамотное подключение ФСОПодробнее

ПРИОРА 2 Установка LED ТУМАНОК 2 режимаПодробнее

Двухрежимных Led ПТФ на Mitsubishi ASX своими рукамиПодробнее

ПОДКЛЮЧЕНИЕ LED ПТФ 2 РЕЖИМА SAL-MAN!ЖЕЛТЫЙ И БЕЛЫЙ СВЕТ НА ВАЗ 2114!ПОДРОБНО !ПОГРЕМУШКА!Подробнее

Двухрежимные LED ПТФ на ладу грантуПодробнее

Осторожно не покупайте двухрежимные LED ПТФ на КалинуПодробнее

Как правильно смонтировать и подключить противотуманные фары на ВАЗ 2110, 2111, 2112

В ненастье, когда над дорогой стелется туман или выпадают обильные осадки, основное освещение автомобилей плохо справляется со своей ролью. Причина заключается в том, что главные фары были сконструированы в расчёте на ясную хорошую погоду. Противотуманки же ставятся для использования при плохих погодных условиях. Именно поэтому они незаменимы в холодное время года. Для монтажа ПТФ необязательно обращаться в автосервис, опытные владельцы ВАЗов вполне могут сделать это самостоятельно.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При сильном тумане правильно смонтированное дополнительное освещение даст видимость боковой линии разметки дорожного полотна не более 10 метров. Но и этого вполне хватит для соблюдения безопасности, так как в условиях плохой видимости автомобили едут на предельной малой скорости.

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

На модельный ряд «десятки» ставятся ПТФ с рифлёными (дают узконаправленный световой поток) или прозрачными (светят пятнами) стёклами.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

• количество — 2 штуки;
• не ближе 25 см к поверхности дорожного покрытия;
• не больше 40 см от внешнего контура фар;
• гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
• углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5 о +5 о , в горизонтальной — 45 о +10 о .

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Включаются противотуманные фары освещения только одновременно с габаритными фонарями.

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

• какая торпеда стоит на вашем автомобиле;
• есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Нужно запомнить простое правило. Если есть штампованные гнёзда для противотуманных фар, то форму и размер фар подбираем под них. Если отверстий нет, то сначала покупаем ПТФ, а затем по их форме размечаем и проделываем места для крепления противотуманок.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

• мультиметр (мультитестер);
• контрольную лампочку;
• комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
• плоскогубцы;
• кусачки;
• гаечные ключи 8х10, 12х14;
• лёгкий молоток;
• изоленту;
• упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

• ПТФ — 2 шт.;
• рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
• клавишу с жёлтым индикатором-подсветкой;
• реле;
• провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
• соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
• колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
• болты М8х45 — 4 шт.;
• «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Противотуманная фара вставляется в специальную рамку, с помощью которой крепится в отверстии переднего бампера

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
3. Снять плюсовую клемму с аккумулятора.
4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
5. Открутить отвёрткой саморез и извлечь блок.

Монтажный блок с предохранителями находится с левой стороны вблизи левой ноги водителя

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Расположение и предназначение плавких предохранителей в монтажном блоке ВАЗ 2110, 2111, 2112 указано на внутренней стороне защитной крышки

Предохранитель F20 обеспечивает защиту задних ПТФ, которые изначально встроены в задние фонари модельного ряда ВАЗ 2110 в виде ламп габаритных огней с двумя нитями. При неблагоприятных погодных условиях вторая нить включается специальной кнопкой, которая расположена на приборной панели.

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Электрическая схема подключения противотуманных фар ВАЗ 2110, 2111 и 2112 с помощью клавиши с подсветкой и реле

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

Простое подключение своими руками противотуманных фар на ВАЗ 2110 и ВАЗ 2111 со старой передней панелью без подключения реле включения ПТФ

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Монтажная схема подключения проводов ПТФ ВАЗ 2112 к заводской проводке, подсоединённой к гнёздам ПТФ, монтажного блока, реле и к кнопке включения с подсветкой (подключается самостоятельно)

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

1. Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
2. Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
3. Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

Видео: подключаем противотуманные фары ВАЗ 2110

Убедиться, правильно ли освещают противотуманные фары, сравнительно просто. Нужно заехать на дорожное полотно вечером или в тёмное время суток и включить ПТФ. Если световой поток направлен слегка вниз и освещает не только проезжую часть, но и обочину, значит всё сделано верно. В этом случае встречные водители не будут ослеплены светом ваших ПТФ и гарантируется достаточная видимость при плохих погодных условиях.

Как подключить двухрежимные туманки на приору

Противотуманные фары просто необходимы на автомашине, поскольку помогают ехать в тумане с уверенностью, что тебя будут видеть встречные машины, в темное время суток и в целом они помогают улучшить штатный свет. Противотуманки на популярную Лада Приора устанавливаются лишь в «Люксовой» комплектации. Для Приоры продаются птф, и их можно самостоятельно установить, вместо заглушек, когда они не предусмотрены комплектацией, но имеют они разный артикул для модели до рестайлинга и после рестайлинга.

Противотуманные фары на отечественную Лада Приора стоят не дорого, от 800 росс. руб. Подключение туманок происходит быстро и без существенных усилий. Об этом и расскажем в нашем материале. Когда владельцы авто решаются на установку птф, перед ними встает вопрос выбора между светодиодными и линзовыми фарами.

Нюансы установки туманок на Приору

В автомобиль установка птф осуществляется исключительно в штатные предназначенные для этого места. После установки осуществляется регулировка. Также немаловажно, что линзы в приобретенных фарах обязаны соответствовать ГОСТу. Если вы все выполните правильно, то стекло не будет запотевать, а сами фары будут долговечными.

Как настроить в Приоре противотуманки по ГОСТу

Дабы противотуманные фары на популярной в нашей стране Лада Приора выполняли полноценно свое прямое назначение, мало будет их просто установить, их потребуется отрегулировать. Для этой цели сначала проверяется давление в покрышках, оно должно быть одинаковым, после чего машина ставиться на совершено ровной поверхности перед стеной. Между стеной и концом бампера расстояние должно быть 5 метров.
На стене вам потребуется обозначить при помощи мела или краски расстояние от пола до центра каждой фары, после чего ставится точка на50мм ниже. Цоколь фар на машине поставлен должен быть, таким образом, дабы при их включении верхняя световая граница проходила ровно через нижнюю обозначенную точку. Туманки, по статистике, с грамотной настройкой, будут верными помощниками водителя.

Штатные противотуманки на Priora: стоимость, артикул

Автомобилестроительная компания АвтоВАЗ на свои Лада Приора осуществляет подключение туманок, если это предусмотрено комплектацией, производства «Автосвет» (город Киржач) и Бош. У них имеется отличие. На целых 40-процентов установочная глубина туманок Бош больше, чем у аналогичной продукции производства компании из Киржача. В комплектации «Люкс» обязательно стоят противотуманные фары от Бош, а от «Автосвет» устанавливают в стандартные комплектации. Всего есть 2 варианта комплекта – для дорестайлинговой Приоры и для послерестайлинговой модели. Чем они отличаются? Точкой установки и формой самих фар. Кроме всего прочего фары можно купить отдельно или в комплекте.

Для Лада Приора:

• Комплект фар Бош имеет артикул 21700-3743010-54. Стоимость комплекта варьируется в диапазоне 1.6-1.9 тыс. росс. руб. Стоимость одной фары составит порядка 900 руб.
• Комплект туманок «Автосвет» стоит 700-800 росс. руб. Артикул 21700-3743010-52. Одна фара обойдется покупателю ориентировочно в 500 руб.

Для Лада Приора 2:

• Комплект туманок Бош стоит 1-1.2 тыс. росс. руб. Артикул: 21700-3743010-50. Покупателям одна фара примерно обойдется в 600 руб.
• Комплект фар «Автосвет» имеет артикул: 21700-3743010-53. Стоимость комплекта варьируется в диапазоне 800-900 росс. руб. Стоимость одной фары составит порядка 500 руб.

Плюс к этому вам потребуется купить специальный комплект проводов или так называемый монтажный набор, без которого установка птф невозможна. В этом самом комплекте идет реле и кнопка. Стоимость набора составляет порядка 600 росс. руб.

Другие модели противотуманнок на LADA Priora

Не только фары противотуманные на Лада Приора от Бош и «Автосвет» можно приобрести сейчас в специализированных магазинах. Если вас по какой-либо причине эти варианты не устраивают, есть модели и от других производителей, в частности: диодные Орион-7, рязанские «Аутомотив лайтинг», еще производства рязанской компании «Луч» и еще ДААЗ.

Противотуманные фары китайского производства тоже не стоит сбрасывать со счетов, тем более, что птф они выпускают и диодные и линзованные. Еще можно приобрести специальные рамочки для рестайлинговой Приоры, которые устанавливаются вместо заглушки и оставляют отверстие под противотуманки старого образца, устанавливаемые на 1-ую версию Приоры.

Отличия в установке птф на Приоры до и после рестайлинга

В первой версии Приоры установка птф отличается исключительно положением фар, ведь именно в этой версии фары имеют круглую форму и располагаются ближе к центру. В рестайлинговой версии такие фары имеют уже трапециевидную форму и располагаются практически у краев бампера.

Подключение туманок на всенароднолюбимой Лада Приора 2 иногда бывает осложнено тем, что вместо современной трапециевидной фары устанавливается старая круглая фара, и если вы заранее купили специальную переходную рамку, то придется закрепить ее саморезами к бамперу, а фару непосредственно к рамке. В целом же противотуманные фары устанавливать совсем не сложно, и займет это по времени часа 2 не больше, самое главное в этом деле четко следовать инструкции и произвести правильно подключение электропроводки.

Устанавливаем кнопку в салоне, запитываем цепь

Выполните следующие действия на LADA Priora, чтобы подключить в салоне кнопку противотуманок:

• С АКБ снимается минусовая клемма.
• Разбирается рулевая колонка, которая крепится специальными пластмассовыми 3-мя защелками, их следует повернуть на 90-градусов.
• Находим предохранительный блок. Откручиваем саморез, удерживающий его.
• Разбираем центральную консоль, для этой цели требуется выкрутить 4-е самореза. На место заглушки устанавливаем кнопку вкл/выкл противотуманок и синий провод подключаем непосредственно к монтажному блоку, можно через реле.
• Используя зажимы, присоединяем оставшиеся провода к кнопке обогрева заднего стекла.

Установка на Priora противотуманных фар

Установка птф не требует от вас специальных знаний и навыков, главное обзавестись необходимым перечнем инструментов и следовать четко ниже приведенной инструкции.

Для установки вам потребуется:

• Ключи на «10»-«13».
• Отвертки плоская/крестовая.
• Термоусадка.
• Для изоляции проводки – гофра.
• Обычные плоскогубцы.
• Изоляционная лента.

Пошаговая инструкция установки на LADA Priora птф:

• Открываем подкапотное пространство, проверяем, чтобы минусовая клемма аккумулятора была в обязательном порядке снята. Демонтируем дворники и жабо, для этой цели используем ключ на «13».
• Используя 2-ой ключ, демонтируем кронштейн и расширительный бачок. Это необходимо для удобства проведения работ, да и снять/поставить эти агрегаты совсем не сложно.
• Передний бампер крепится на 10-и саморезах. Откручиваем их все.
• Крестовой отверткой откручиваем крепежи пластиковой заглушки. В штатные места ставим фары и крепим саморезами надежно, дабы при тряске от езды они не разболтались.
• На данном этапе начинаем заниматься проводкой. Для этой цели провода прячем в гофру, дабы исключить перетирание и крепим провода так, чтобы не отходили контакты.
• Из набора проводов берем самый длинный, он всегда синего цвета. Провод делим на 2 конца и один из концов присоединяем к левой фаре, а другой – соответственно к правой. Далее провод протягиваем в моторный отсек, а точнее в область основного тормозного цилиндра.
• С помощью плоской отвертки оттягиваем салонную обшивку LADA Priora и просовываем в салон провод.
• Уже в салоне провод подключаем к предохранительному блоку.
• В конце проделанной работы устанавливаем все на свои места и проводим регулировку туманок, о которой говорилось выше.

Подведем итоги

Как видите совершенно нет ничего сложного в установке туманок на LADA Priora, и даже если комплектация вашего авто не богатая, такие фары можно установить самостоятельно и не затратить на это много денег.

Как установить противотуманные фары на приору

Практически любой автомобилист отлично знает, насколько противотуманные фары (ПТФ) улучшают видимость в непогоду, существенно снижая риск ДТП. Но к сожалению, далеко не все модификации авто такими фарами комплектуются. Сегодня мы поговорим о ПТФ Приора: научимся менять в них лампы. А те, в чьем автомобиле таких фар нет, узнают, как их самостоятельно установить.

Противотуманные фары на Ладе Приора

Как заменить перегоревшую лампу

Начнем с замены ламп в противотуманке Лады Приора. Дело это нехитрое, и ехать из-за такой мелочи на СТО абсолютно необязательно – все можно сделать своими силами. Прежде всего какие лампы установлены в ПТФ этой машины? И на обычные Приоры, и на Приоры Рестайлинг (выпуск с 2013 г.) производитель устанавливает галогенные лампы типа H11 мощностью 55 Вт.

Лампочки в ПТФ Лада Приора любых модификаций

Кроме, собственно, новых ламп, нам понадобятся:

• ключ Torx Т-30;
• торцевой ключ (головка) на 10;
• хлопчатобумажные перчатки;
• смотровая яма или эстакада.

Снятие брызговика силового агрегата

Загоняем автомобиль на яму или эстакаду. Чтобы добраться до ПТФ Приоры, необходимо снять брызговик двигателя или, как его еще называют, защиту двигателя. Для этого ключом Т-30 отворачиваем четыре самореза, которые крепят грязезащитные щитки к брызговику двигателя. На фото показаны два, оставшиеся два находятся с другой стороны брызговика.

Винты крепления грязезащиты к брызговику

Теперь вооружаемся ключом на 10 и отворачиваем сначала два болта заднего крепления (второй на противоположной стороне), а затем пять болтов переднего.

Болты крепления брызговика силового агрегата

Теперь брызговик можно снять и получить доступ к противотуманным фонарям.

Снятый брызговик двигателя Приоры

Замена ламп

Заглядываем под бампер и добираемся до тыльной части ПТФ. Перед нами цоколь лампы со вставленной в него питающей колодкой. Отжимаем фиксатор и выдергиваем колодку.

Отключение питающих проводов лампы противотуманок Приоры

Поворачиваем лампочку против часовой стрелки до упора и вынимаем ее из корпуса фонаря.

Надеваем хлопчатобумажные перчатки, вынимаем новую лампу из коробки и устанавливаем ее на место сгоревшей, не забыв зафиксировать поворотом по часовой стрелке до упора. Подключаем колодку питания (фиксатор должен защелкнуться). Аналогично меняем лампочку на второй ПТФ и устанавливаем брызговик двигателя на место.

Пошаговая инструкция по установке ПТФ на Приору

А теперь попробуем самостоятельно установить туманки на Приору – ведь они идут не во всех комплектациях автомобиля. Прежде всего необходимо купить сами фонари: они могут быть как линзованные, так и с обычным стеклом. Какие брать? Наиболее распространенных и доступных вариантов 4:

1. Bosch (Германия-Россия).
2. Луч (Россия).
3. Киржач (Россия).
4. «Нонейм» (Китай).

Какому из них отдать предпочтение – дело сугубо личное. Все будет зависеть от финансовых возможностей, хотя ПТФ первых трех компаний почти равнозначны как по качеству, так и по стоимости. Китайский нонейм, продаваемый буквально «россыпью», ясное дело, до остальных, мягко говоря, не дотягивает, да еще и не всегда имеет соответствующий сетрификат.

Противотуманные фары на Лада Приора (слева направо): Bosch, Луч, Киржач, Китай

Если на твоей Приоре зарезервированные под ПТФ места в бампере не круглые, а как на Приоре Рестайлинг SE (см. отличия в ПТФ ниже), то дополнительно необходимо докупить специальные декоративные накладки.

Накладки под круглые фонари

Важно! Покупая ПТФ, обязательно проследи, чтобы они были сертифицированы согласно ГОСТ Р 41.19-99 (Правила ЕЭК ООН N 19). В противном случае ты не пройдешь очередной техосмотр, а повстречав на дороге сотрудника ГИБДД, можешь вообще лишиться прав на год.

Что входит в комплект для установки противотуманных фар

Дополнительно к фарам нужно докупить специальный комплект для подключения противотуманок. В него входят:

• кнопка включения ПТФ;
• набор монтажных проводов;
• предохранители (опция);
• реле управления ПТФ;
• соединительные колодки.

Полезно! При желании можно подобрать полный комплект, в который входят даже противотуманные фонари.

Процесс установки

Если все куплено, то можно заняться установкой. Начнем с ПТФ и поставим их на штатное место. Для этого с Приоры снимаем бампер, отвернув все винты по его периметру.

Снятие бампера с Лады Приора

Теперь вырезаем заглушки, закрывающие предусмотренные для ПТФ отверстия.

Заглушка на отверстии для установки противотуманных фонарей

На некоторых модификациях Приор заглушка не влита в бампер, а прикручена тремя саморезами к местам крепления фонарей.

Эту заглушку можно снять обычной отверткой

Устанавливаем купленные ПТФ на место и крепим каждую при помощи трех саморезов.

Если у тебя модификация SE, то перед тем как монтировать фару, нужно установить декоративную накладку, о которой я писал выше.

Установка круглой ПТФ на Приору Рестайлинг SE

На этом с установкой все. Бампер откладываем в сторону и занимаемся кнопкой включения ПТФ. Идеальное место для установки – рядом с кнопкой обогрева. Снимаем заглушку, на ее место мы установим кнопку управления ПТФ. Но прежде ее нужно подключить, поэтому пора переходить к сборке электрической схемы.

Схема подключения

Как подключить ПТФ к бортовой сети? Не будем изобретать велосипед, а подключим так, как и задумывал производитель. Смотрим на стандартную схему подключения:

Электрическая схема подключения ПТФ на Лада Приора

Тут, в принципе, все просто и наглядно, но можно сделать еще проще. Начнем с того, что нам абсолютно не нужно лезть в монтажный блок (блок предохранителей). Реле мы разместим в подкапотном пространстве, а кнопку, включая и ее подсветку, запитаем от кнопки обогрева. Для этого поддеваем кнопку обогрева отверткой и извлекаем ее вместе с колодкой питания.

Снятие кнопки обогрева (на этом авто вместо кнопки ПТФ установлена кнопка включения фар)

Вооружаемся тестером, включив его в режим измерения постоянного напряжения (предел не ниже 15 В). Один щуп прибора подключаем к кузову автомобиля (минус питания). Теперь при выключенном зажигании включаем габариты и вторым щупом отыскиваем на колодке кнопки обогрева напряжение 12 В. К этому проводу подключаем светодиод подсветки. По вышеприведенной схеме это белый (желтый) провод, клемма «В» кнопки ПТФ.

Теперь дополнительно включаем и зажигание – загорятся габаритные огни. Отыскиваем на кнопке обогрева контакт, на котором появились 12 В, и к нему подключаем контакт «2» кнопки управления туманками (по нашей схеме красный/розовый провод). Контакт «А» соединяем с кузовом, контакты «D» и «1» соединяем между собой, а провод от них выводим в подкапотное пространство. Ставим кнопки на место – и с салоном Приоры все, переходим в моторный отсек.

Установленная на место кнопка управления противотуманными фарами

Выбираем место для установки реле, руководствуясь тем, чтобы его можно было подключить к плюсовой клемме аккумулятора, кузову, противотуманным фарам и кнопке проводами минимальной длины. Ну и, конечно, место это не должно сильно греться от двигателя. Крепим реле к кузову за предусмотренное крепежное ушко, под этот же винт заводим провод, подключенный к 86 контакту реле (нумерация на корпусе прибора).

К контакту 85 подключаем провод, который мы пробросили от кнопки из салона. На контакт 30 подаем «+» бортовой сети, взяв его, к примеру, с клеммы аккумуляторной батареи. Остались фонари, и их нужно подключить через предохранители (на схеме обозначенные как F15 и F16) номиналом 15 А к контакту 87 реле. Вторые провода питания туманок подключаем к кузову. Вставляем в ПТФ колодки питания.

ПТФ готовы к проверке

Проверяем работу туманок: они должны управляться кнопкой, но только при включенном зажигании. Сама же кнопка должна подсвечиваться так же, как и все остальные в салоне + сигнализировать о включенных ПТФ. Если все работает как положено, устанавливаем бампер на место – и счастливой дороги в любую погоду!

Проходные предохранители к содержанию ↑

Чем отличаются ПТФ для Приоры 1 и для Приоры 2

На самом деле никаких поколений и номеров у Лады Приоры нет. В 2013 году был проведен рестайлинг этого автомобиля, который существенно изменил внешность Приоры, но от этого она вторым поколением не стала. Что касается ПТФ, то после рестайлинга они не изменились, как и не изменились типы ламп, в них используемых. Исключение составляет лишь Лада Приора Рестайлинг SE, которая получила новые ПТФ, но с теми же лампами Н11.

ПТФ Лады Приора Рестайлинг SE

Сторонние разработчики выпускают и светодиодный вариант таких фар, а некоторые из них могут дополнительно исполнять роль дневных ходовых огней.

ПТФ со светодиодными дневными ходовыми огнями для Приоры SE

На этом, пожалуй, все. Если ты внимательно ознакомился со статьей, то сможешь самостоятельно оснастить свою Приору ПТФ, а при необходимости и поменять в фаре лампочку.

Как подключить туманки на приоре через реле

Важность противотуманной оптики недооценивать нельзя. Всем известно, что противотуманки на Приору позволяют лучше освещать дорожное покрытие при передвижении в туман. Поэтому для того, чтобы обезопасить себя во время езды, многие автовладельцы решают самостоятельно установить ПТФ. О процессе монтажа и подключения фонарей вы сможете узнать ниже.

Руководство по установке

Перед тем, как устанавливать и подключить противотуманки на Приору 2, взвесьте свои силы. Если установка противотуманок на Приоре 2 или рестайлинг может вызвать трудности, то лучше обратитесь к электрику. Специалисту, как никому другому известно, как установить фары на Приору и как производится процедура подключения противотуманных фар. Если же вы решили все сделать своими руками, то для начала подготовьте нужный инструмент. Для этого вам потребуется только комплект ключей и отверток, а также пассатижи (автор видео о выборе противотуманной оптике для Приоры — канал Простое Мнение).

Алгоритм действий

Чтобы установка противотуманных фар на Приоре SE или 2 не вызвала трудностей, просто следуйте инструкции:

1. Сначала необходимо отключить аккумулятор, снять с него минусовую клемму, после чего отсоедините фиксаторы переднего бампера. Саморезы для его демонтажа находятся по бокам, снизу и сверху. Их нужно выкрутить и снять бампер.
2. Далее, можно перейти к заглушкам. Заглушки фиксируются также с помощью саморезов, но для их выкручивания более удобно будет использовать короткую отвертку с крестовым лезвием.
3. Противотуманные фары на Лада Приора 2 монтируются вместо демонтированных ранее заглушек. Чтобы фонари были надежно зафиксированы, их можно закрепить при помощи тех же саморезов.
4. После выполнения этих действий вам необходимо найти в комплекте ПТФ наиболее длинный кабель. Этот провод подключается к левому фонарю, после чего он прокладывается и к правой фаре. А затем провод необходимо протянуть со стороны аккумулятора в подкапотное пространство.
5. Используя гаечный ключ ан 10, необходимо демонтировать расширительный бачки в моторном отсеке, которые будут мешать процессу. Сделав это, с помощью ключа на 13 нужно будет выкрутить крепления щеток стеклоочистителя. В конечном итоге вам нужно будет получить доступ к левому краю обивки, а чтобы сделать это, потребуется демонтировать саму защиту. Когда эти действия будут выполнены, патрубок можно отодвинуть в сторону, после чего ослабить хомут. Затем обивку можно полностью демонтировать.
6. Ваша задача заключается в том, чтобы уложить и протянуть провода от фонарей через заглушку в салон транспортного средства, а после этого зафиксировать их при помощи хомута. Этот хомут должен идти в наборе к ПТФ Приора 2.
7. Когда ПТФ будут установлены на рестайлинговую Приору, сборка всех элементов осуществляется в обратном порядке. Не забудьте подвести провода к винтам картерной защиты.

Схема подключения

Установленную противотуманную оптику необходимо будет подключить.

Схема подключения ПТФ выглядит следующим образом:

1. В первую очередь, в салоне авто, под рулевой колонкой, нужно будет демонтировать защитную накладку. Для этого три защелки следует повернуть на 90 градусов.
2. Сделав это, под монтажным блоком предохранителей вы сможете увидеть саморез — его необходимо открутить, после чего у вас будет доступ к демонтажу блока. В комплекте к противотуманной оптике в любом случае должна идти инструкция по установке и в ней обязательно должна быть схема подключения. Руководствуйтесь ею при установке.
3. Далее, можно перейти к торпеде. На центральной консоли необходимо извлечь заглушку, а также кнопку активации системы обогрева заднего стекла. Эти компоненты установлены неподалеку от часов.
4. Затем вам потребуется кнопка включения противотуманных огней, которая идет в комплекте. Провод синего цвета нужно подключить к монтажному блока, а все остальные провода соединяются с кнопкой обогрева. Это можно сделать, используя специальные зажимы, которые также есть в комплекте.
5. На завершающем этапе подключения нужно будет произвести монтаж реле, отвечающего за работу противотуманок, в блок. Выполняя эту задачу, будьте аккуратны — провода, которые идут из моторного отсека, необходимо подключить к F18 и F17, к этим же контактам следует подключить и желтый кабель. Более подробно процедура подключения описана на схеме.

Схема подключения кнопок управления противотуманками

Основные аспекты настройки

После того, как противотуманные огни будут установлены, их световой поток нужно будет правильно настроить, чтобы эксплуатация оптики была наиболее эффективной. Регулировка противотуманных фар должна производиться в условиях, наиболее приближенных к реальным. Поэтому проследите за тем, чтобы в багажнике была запаска, сам бак был полностью заправлен, а давление в шинах должно быть одинаковым. Кроме того, для большей реалистичности в салон автомобиля можно поместить груз весом около двухсот килограмм.

Когда все эти условия будут выполнены, можно приступать к регулировке. В первую очередь, транспортное средство необходимо поставить на наиболее ровную поверхность, это позволит получить самый точный результат. Если данное условие не будет соблюдено, регулировка будет неправильной. Настройка производится перед стеной или воротами гаража, это обязательное условие.

Для начала регулировки следует произвести замер расстояния от земли до середины фонаря. После этого на стене или воротах гаража следует нарисовать ровную линию, которая соответствует расстоянию, измеренному ранее. Сделав это, необходимо будет нарисовать еще одну полоску — она должна находиться на 5 сантиметров ниже, при этом первую линию можно будет стереть. Противотуманная оптика должна быть отрегулирована таким образом, чтобы на горизонтальной полоске, которую вы начертили на сете, находилась верхняя граница освещения.

Видео «Как самостоятельно произвести монтаж ксенона в противотуманки Приоры?»

Если вам интересно, как установить ксеноновые лампы в противотуманные фонари автомобиля Лада Приора, то подробная инструкция по этому процессу представлена на видео ниже (автор — Сергей М).

Хотите поставить противотуманки на Приору вместо штатной передней оптики? Сегодня это может сделать каждый автолюбитель, у которого есть опыт в обслуживании электрики. Если установка будет проводиться своими руками, то к затратам можно отнести только покупку комплекта ПТФ. Прочитав этот материал, автолюбитель узнает, как демонтировать старые фары и подключить новую противотуманную оптику. Помогут в этом качественные фотоматериалы и схема.

В максимальной комплектации Лада Приора идет с противотуманными фарами, поэтому вам не придется покупать оптику для других моделей. Заранее купите комплект ПТФ, который обойдется примерно в 2 тысячи рублей. Также изучите приборную панель на наличие кнопки для включения противотуманок. Если ее нет, то вам понадобиться приобрести комплект с проводами, кнопкой и реле. Также в набор входит схема, по которой можно установить противотуманки.

Противотуманные фары позволяют безопасно передвигаться в условиях плохой видимости. В туман и дождь поток света распределяется по всей дороге, это помогает и другим участникам дорожного движения. В «базе» противотуманки не предусмотрены. Схема достаточно простая, если вы уже устанавливали дополнительное оборудование на Лада Приора.

Установка ПТФ

Приору необходимо загнать на смотровую яму и проверить, все ли необходимые компоненты для модернизации есть под рукой:

• Комплект ПТФ и проводки.
• Плоскогубцы.
• Набор отверток и ключей.

Установка фар

1. Отключаем минусовую клемму от аккумуляторной батареи и переходим к креплениям переднего бампера – саморезы расположены сверху, снизу и сбоку. Снимаем бампер Лада Приора;

Подключение электрики в салоне

1. Под рулевой колонкой Лада необходимо снять защитный пластик – проворачиваем три защелки на 90 градусов;
2. Под предохранительным блоком вы увидите саморез – выкручивайте его и вытаскивайте блок. В комплект ПТФ входит инструкции, в которой присутствует подробная схема подключения;

3. Теперь переходим к центральной панели. Достаньте заглушку и кнопку включения обогрева заднего стекла, вы найдете эти элементы слева от часов;
4. Берем кнопку ПТФ из комплекта. Синий провод идет на предохранительный блок, остальные необходимо подключить кнопке обогрева – вы сможете сделать это при помощи зажимов, которые идут в наборе. Вот схема подключения:

5. Нам нужно установить реле ПТФ в блок. Здесь важно не перепутать: провода, идущие из капота, подключите к F18 и F17, также к эти гнездам следует подвести желтый провод, черный и красный идут на А86 и А30, предохранители из вставьте в F18, F17, провод синего цвета подведите к A Разобраться с этим вам поможет схема.

Установка ПТФ на Лада Приора завершена. Осталось собрать детали и подключить минусовую клемму к батарее. Работают противотуманки только при включенном зажигании. Ставить крышки приборной панели стоит только тогда, когда вы убедились, что оптика работает исправно. Осталось провести регулировку фар, для этого используется стандартная схема.

Регулировка

Вам удалось установить ПТФ, но чтобы они выполняли свою задачу, их следует настроить. Поставьте Лада Приора на ровную поверхность. Напротив переднего бампера должна быть стена, обычно автомобилисты используют для этого гараж. Проверьте давление в покрышках – оно должно быть одинаковым.

Теперь нужно замерить расстояние от земли до середины фары. На стене нарисуйте ровную полоску, соответствующую расстоянию от покрытия до середины ПТФ. Рисуем на 5 см ниже еще одну полоску, верхнюю можно стереть. Противотуманки нужно настроить так, чтобы на горизонтальной линии, которую мы нанесли на поверхность, находилась верхняя граница света. Как видите, схема регулировки фар достаточно простая.

ВАЖНО! Перед тем, как задать вопрос о моментах подключения противотуманок, внимательно прочитайте комментарии к этой статье и сам текст статьи, скорее всего именно ВАШ вопрос уже рассматривался, причём несколько раз. Так же помните, статья была написана более 2-х лет назад, конкретно как и что подключал я не помню, поэтому вопросы этого плана так же будут оставлены без ответа хоть в комментах, хоть в личке. Спасибо за внимание.

Идея установки противотуманок была с самой покупки авто, но так как раньше на приоры я их не ставил, более того скажу, вообще никуда не ставил туманки, были сомнения. Сначала хотел отогнать авто на сервис, думаю, пусть там поставят, узнал цены и тд и тп, только за работу пришлось бы отдать около 2-х тысяч, думаю, не, дороговато. Но идея меня не покидала. Сначала я приобрёл комплект проводов для установки туманок для приоры с кнопкой, катался со мной этот комплект около недели, но свободная минутка всё таки подвернулась и я решился на установку кнопки(для меня самым сложным было инсталировать кнопку в салон и вывести провод на реле потому как можно было не слабо так раскоцать так называемую бороду), кстати, о бороде, она держится 6-ю саморезами, 2 вкручиваются туда, где разъём магнитолы, 2 там где отсек с надписью "OPEN" или без этой надписи как у меня и ещё 2 спрятанны под пепельницей, которую надо будет вынимать, после того как они откручены лицевая панелька легко снимается и туда инсталируется кнопка противотуманок согласно инструкции, которая идёт к комплекте(я на всякий случай проверял все провода мультиметром, чтобы не накосячить). После подключения кнопки выводится 1 единственный провод в подкапотное пространство на реле, которое устанавливается чуть позже.
Далее, для установки самих туманок необходимо снять бампер. Не бойтесь, там ничего сложного. Яма или эстакада тоже не нужны, я всё делал во дворе у себя. В первую очередь откручиваем гайки защиты спереди(их 5 штук). Затем там же, снизу откручиваем по 3 самореза с каждой стороны, которые прикрепляют бампер к пластиковым брызговикам. Потом ещё по 2 самореза со стороны передних колёс. Далее поднимаем капот и откручиваем болты под крестообразную отвёртку, которые держат бампер сверху(вон они на фотке по бокам от жёлтой этикетки с надписью "ВОРНИНГ") Дальнейшим движением стараемся аккуратно отогнуть края бампера от крыла, сначала с одной стороны, потом с другой и вуаля, бампер у нас в руках)
Туманки я купил заранее на рынке, вроде как от фирмы дэпо но по моему субъективному мнению, Китай, только хорошего качества. Чтобы их исталировать, нужно вырезать заглушки на бампере под туманки, лучше это делать большим канцелярским ножом аккуратно и неспеша. Далее прикручивает туманки каждую на 3 самореза, главное внимательно, чтобы низ с верхом не перепутать. Проводим, подключаем провода, опять же по схеме, подключам массу, тут, кстати, вкручивать саморезы в кузов как написано в инструкции, не советую, потому что на кузове и так есть множество отверстий или металлических предметов, куда можно прикрутить провод массы. После этих манипуляций, держим бампер на весу, подключаем туманки и ставим его на место в обратной последовательности.
Дальше всю проводку(реле и провод, который протянули от кнопки) подключаем по схеме, плюс и минус я взял от аккумулятора и наслаждаемся результатом.

Так же хочу отдельно написать про подключение кнопки птф.
Если вы покупаете готовый блок для подключения "птф приора", тот там есть и кнопка и реле и необходимая инструкция, выглядит он так:
