Что означают значки на приборной панели ваз 2109

Обозначения приборов ваз 2108-09-99 высокая панель(может для кого полезно будет)

правда она маленько не такая, на инжекторную, но она почти от карба не чем не отличается.

1 – счетчик суточного пробега автомобиля;
2 – спидометр (указатель скорости движения автомобиля);
3 – счетчик суммарного пробега автомобиля;
4 – табло «TEST» (загорается в режиме самоконтроля сигнализаторов);
5 – табло «STOP» (загорается при включении одного из сигнализаторов, символизирующих неисправность, без устранения которой запрещается дальнейшее движение);
6 – сигнализатор выхода из строя нитей ламп стоп-сигналов и габаритных огней;
7 – сигнализатор аварийного состояния рабочей тормозной системы (загорается при понижении уровня жидкости в бачке гидропривода тормозов ниже отметки «min»;
8 – сигнализатор износа передних тормозных колодок;
9 – сигнализатор недостаточного уровня охлаждающей жидкости;
10 – сигнализатор недостаточного уровня масла в картере двигателя;
11 – сигнализатор недостаточного уровня жидкости в бачке стеклоомывателя;
12 – тахометр;
13 – сигнализатор включения стояночного тормоза;
14 – сигнализатор «Проверьте двигатель»;
15 – сигнализатор недостаточного уровня топлива в топливном баке;
16 – сигнализатор аварийного давления масла в двигателе;
17, 21 – сигнализаторы указателей поворота;
18 – указатель темературы охлаждающей жидкости;
19 – сигнализатор заряда аккумуляторной батареи;
20 – указатель уровня топлива в топливном баке;
22 – сигнализатор включения наружного освещения;
23 – сигнализатор включения дальнего света фар;
24 – ручка обнуления суточного пробега.

Панель приборов ваз 2109 — обозначение значков и кнопок на торпеде

На автомобилях Ваз 2108 2109 21099 возможны три варианта панели приборов: 1) Низкая панель приборов. 2) Высокая панель приборов. 3) Евро панель приборов. Панель приборов — орган взаимодействия между машиной и водителем. С помощью него водитель знает информацию о состоянии всех узлов автомобиля. То есть всю информацию водитель получает глядя на значки и приборы на панели приборов. Особенно начинающим водителям обязательно нужно знать и понимать индикацию панели приборов. Итак, самый первый, и наверно, самый ходовой вариант панели приборов — низкая панель приборов.

Низкая панель приборов

1а — спидометр, для индикации скорости движения автомобиля. 2а — указатель температуры охлаждающей жидкости. Предназначен для отображения температуры двигателя. Водитель должен контролировать температуру двигателя исключая его перегрев. 3а — вольтметр — индикация напряжения бортовой сети. Проблемой именно низкой панели является то, что стрелка вольтметра очень часто дергается вместе с указателями поворотов. Происходит это из-за падения напряжения в проводах от аккумулятора к монтажному блоку. 4а — указатель уровня топлива, для контроля уровня топлива в баке водителем автомобиля. 5а — контрольная лампа резервного остатка топлива, начинает сначала моргать, а потом гореть когда в баке остается литра три топлива. 6а — эконометр — показывает разряжение во входном коллекторе двигателя. Если ездить, когда стрелка не находится в желтой зоне, то будет экономится бензин. 7а — счетчик суточного пробега. Водитель может сам сбрасывать данный счетчик на свое усмотрение. 8а — счетчик суммарного пробега. Общий пробег автомобиля. 9а — контрольное табло «STOP». Загорается когда машина стоит на ручнике, а также когда низкий уровень топлива в бачке с тормозной жидкостью. 10а — контрольная лампа заряда аккумуляторной батареи. Если она горит на заведенном двигателе, значит не работает зарядка АКБ. 11а — контрольная лампа прикрытия воздушной заслонки карбюратора. Если горит, значит подсос воздуха не закрыт. 12а — контрольная лампа включения аварийной сигнализации. 13а — контрольная лампа падения уровня тормозной жидкости. 14а — контрольная лампа включения стояночного тормоза. 15а — контрольная лампа аварийного падения давления масла. Одна из самых главных лампочек панели приборов Ваз. Если на заведенном двигателе лампочка продолжает гореть, может заклинить двигатель по отсутствию масла. 16а — контрольная лампа включения указателей поворота, моргает при включенных переключателях поворотов. 17а — контрольная лампа включения фонарей габаритного света, горит и при габаритах и при ближнем свете фар. 18а — контрольная лампа включения задних противотуманных фонарей. Задние противотуманные фонари работают только вместе с ближним светом фар. 19а — контрольная лампа включения дальнего света фар. 20а — контрольная лампа включения обогрева стекла двери задка.

Высокая панель приборов отличается от низкой расположением лампочек. Содержит некоторые лампочки которых нет на низкой панели, а также тахометр.

Высокая панель приборов

1б — спидометр, для индикации скорости движения автомобиля и километража. 2б — рукоятка сброса показаний счетчика суточного пробега; 3б — счетчик суточного пробега. Водитель может сам сбрасывать данный счетчик на свое усмотрение. 4б — счетчик суммарного пробега. 5б — указатель уровня топлива, для контроля уровня топлива в баке водителем автомобиля. 6б — световая панель бортовой системы контроля. 7б — табло «TEST», тест системы при запуске автомобиля. 8б — табло «STOP». 9б — контрольная лампа выхода из строя ламп стоп-сигналов и габаритного света. 10б — контрольная лампа падения уровня тормозной жидкости.Если горит, или моргает на кочках, то надо проверить уровень тормозной жидкости в бачке. 11б — контрольная лампа падения уровня охлаждающей жидкости, если горит, значит надо долить охлаждающей жидкости в расширительный бачок. 12б — контрольная лампа износа колодок передних тормозов. Данная лампа загорается по отработке датчика, который установлен на передних тормозах. Если загорелась лампочка, значит либо изношены тормозные колодки, либо ложно отработал датчик. В дождливую погоду многие жалуются на то, что данный датчик ложно отрабатывает. 13б — контрольная лампа падения уровня в бачке омывателя. Если лампочка загорелась — долить омывателя в бачок. 14б — контрольная лампа падения уровня масла в картере двигателя. Очень важно понимать отличие уровня масла от давления масла. Данная лампочка загорается, когда уровень масла в картере двигателя низок. Не нужно путать с датчиком давления давления масла. 15б — указатель температуры охлаждающей жидкости. Предназначен для отображения температуры двигателя. Водитель должен контролировать температуру двигателя исключая его перегрев. 16б — тахометр, показывает обороты двигателя. 17б — контрольная лампа включения стояночного тормоза. 18б — контрольная лампа «CHECK ENGINE» («Проверьте двигатель») системы впрыска. То есть данная лампочка предназначена для моделей с инжектором. Ее выдает электронный блок управления если видит какую то ошибку в электронной системе впрыска. 19б — контрольная лампа прикрытия воздушной заслонки карбюратора. Показывает, что воздушная заслонка карбюратора не до конца открыта, то есть включен подсос. 20б — контрольная лампа резервного остатка топлива, начинает сначала моргать, а потом гореть когда в баке остается литра три топлива. 21б — контрольная лампа падения давления масла в системе смазки двигателя. Показывает, что при заведенном двигателе отсутствует давление масла, то есть двигатель может заклинить. 22б — контрольная лампа включения указателей правого поворота, моргает, когда включен поворот направо. 23б — контрольная лампа заряда аккумуляторной батареи,если она горит на заведенном двигателе, значит не работает зарядка АКБ. 24б — контрольная лампа включения указателей левого поворота,моргает, когда включен поворот налево. 25б — контрольная лампа непристегнутых ремней безопасности. В замках ремней безопасности установлены датчики, которые тушат лампочку, когда ремни пристегнуты. 26б — контрольная лампа незакрытых дверей. Индикация того, что какая-то дверь не закрыта, работает от концевых, которые срабатывают на дверь. 27б — контрольная лампа включения габаритного света,горит и при габаритах и при ближнем свете фар. 28б — контрольная лампа включения дальнего света фар; 29б — контрольная лампа «CHECK ENGINE» («Проверьте двигатель») системы снижения токсичности.

Комбинация приборов на евро панели Ваз:

Евро панель приборов

1в — указатель температуры охлаждающей жидкости. Предназначен для отображения температуры двигателя. Водитель должен контролировать температуру двигателя исключая его перегрев. 2в — тахометр, показывает обороты двигателя. 3в — контрольная лампа включения указателей левого поворота,моргает, когда включен поворот налево. 4в — контрольная лампа включения указателей правого поворота,моргает, когда включен поворот направо. 5в — спидометр, для индикации скорости движения автомобиля. 6в — указатель уровня топлива, для контроля уровня топлива в баке водителем автомобиля. 7в — контрольная лампа резерва топлива. 8в — контрольная лампа резерва топлива. 9в — контрольная лампа аварийного состояния тормозной системы. 10в — контрольная лампа включения дальнего света фар. 11в — кнопка сброса показаний индикатора суточного пробега. 12в — индикатор пробега. 13в — контрольная лампа включения аварийной сигнализации. 14в — контрольная лампа «CHECK ENGINE» («Проверьте двигатель»); 15в — индикатор времени и температуры на улице; 16в — контрольная лампа заряда аккумуляторной батареи,если она горит на заведенном двигателе, значит не работает зарядка АКБ. Необходимо проверить генератор. 17в — контрольная лампа включения стояночного тормоза. 18в — контрольная лампа недостаточного давления масла, показывает, что при заведенном двигателе отсутствует давление масла, то есть двигатель может заклинить. 19в — контрольная лампа воздушной заслонки карбюратора (резервная для автомобиля с системой впрыска топлива). То есть если автомобиль с системой впрыска, то данная лампочка работать не будет, так как она для карбюраторных моделей.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПАНЕЛИ

Основное место на приборной панели отведено для тахометра и спидометра, датчика количества топлива и текущей температуры жидкости в системе охлаждения. Разберем основные обозначения на панели ВАЗ 2114 детальнее.

Тахометр ВАЗ 2114 – это стрелочное устройство, сигнал на которое подает бортовой компьютер четырнадцатой. На тахометр выводятся данные о количестве оборотов коленного вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, оцифровывается из которых каждая вторая. Максимальное числовое значение оборотов – 80.

Чтобы узнать реальные обороты двигателя при движении автомобиля показатель тахометра необходимо умножать на 100. К примеру, если стрелка расположена на отметке 40, значит коленвал выполняет 4000 оборотов в минуту.

Производителем указана критическая величина оборотов, при достижении которой двигатель четырнадцатой может выйти из строя из-за чрезмерной нагрузки. На приборе она выделена красной штриховкой, эта величина составляет от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, на которое выводятся данные о текущем времени и температуре воздуха окружающей среды.

Четырнадцатая обладает индукционным стрелочным спидометром, который расположен в правой части приборной панели. Спидометр также поделен на секторы, величина деления – 10 километров. Максимальная отметка – 200 км.

Спидометр работает от датчика измерения скорости, расположенного внутри коробки переключения передач. Стоит учитывать, что все индукционные спидометры, в том числе и тот, что установлен на четырнадцатой, обладают допустимым уровнем погрешности в 5 км/час.

Снизу стрелки спидометра находится электронный экранчик, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета. Точку отсчета может устанавливать сам водитель, для этого под цифрой 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега к нулю.

• Датчик количества бензина

Справа на панели приборов ВАЗ 2114 (приборная панель ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырнацатой модели) расположен стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 – полный бак, ½ – бак заполнен на половину, 0 – пустой бак.

Рядом с датчиком расположен цветовой индикатор – лампочка, которая загорается оранжевым цветом тогда, когда уровень топлива близок к критическому минимуму. При загорании лампочки необходимо в течение 20-30 километров дозаправить автомобиль.

Датчик температуры охлаждающей жидкости разделен градациями на 20 единиц. Минимальная температура – 50, максимальная – 130 градусов. Критическая зона температуры начинается с 105 градусов, она отмечена красной штриховкой.

Если охлаждающая жидкость четырнадцатой закипает, то необходимо тут же остановить автомобиль и заглушить двигатель, поскольку езда в таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Если не работает датчик температуры на приборной панели ВАЗ 2114, необходимо проверить проводку, посредством которой датчик подведен к емкости с охлаждающей жидкостью. Также возможно окисления контактов датчика, их необходим либо протереть растворителем, либо заменить датчик на новый.

Комбинация приборов

На сегодняшний день автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, неважно, будь то карбюраторы или инжекторы, оборудуются тремя типами электронных «приборок». Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого типа в отдельности.

«Низкая» панель

Низкий вариант контрольного щитка
Начнем с низкого варианта. Подробная расшифровка схемы приведена в таблице.

Значок	Назначение
32	Обозначает, какой включен поворотник. Индикатор перестает работать после того, как руль повернут.
33	Световая лампа, включающаяся при активации ближнего освещения.
34	Загорается при включении ПТФ — противотуманных фар.
35	Лампа включения фар дальнего освещения.
36	Оповещает водителя о работе системы обогрева заднего стекла.
37	Сигнал оповещения автомобилиста о необходимости остановки и устранения неисправности.
38	Спидометр.
39	Счетчик, фиксирующий суточный пробег транспортного средства.
40	Датчик, оповещающий водителя о температуре антифриза в системе охлаждения.
41	Датчик, фиксирующий уровень напряжение в бортовой сети транспортного средства.
42	Значок, загорающийся при слишком малом давлении моторной жидкости в системе.
43	лампочка включения аварийной сигнализации.
44	Диод загорается в том случае, если состояние тормозной системы аварийное.
45	Значок включения подсоса или воздушной заслонки карбюратора.
46	Включение ручного тормоза.
47	Этот элемент появляется при низкой зарядке аккумуляторной батареи авто.
48	Счетчик полного пробега автомобиля.
49	Эконометр, стрелка на котором поднимается при нажатии на педаль газа.
50	Линия, заходить за которую не рекомендуется — лампочка начинает гореть при критически низком уровне бензина.
51	Датчик измерения уровня топлива в баке.

«Высокая» панель

Комбинация приборов на высокой панели
Ниже приведена панель приборов ВАЗ 2109 высокого типа с электронной подсветкой. Актуальна как для инжекторов, так и карбюраторов. Расшифровка схемы и комбинации согласно инструкции вы найдете далее.

Значок	Обозначение
42	Спидометр, на котором отображается скорость автомобиля.
43	Одометр, фиксирующий пробег транспортного средства.
44	Датчик измерения уровня топлива в баке.
45	Сигнал оповещения автомобилиста о необходимости остановки и устранения неисправности.
46	Лампа тестирования.
47	Сигнал оповещения автомобилиста о необходимости остановки и устранения неисправности.
48	Лампа предупреждения водителя о неисправности в работе сигнальных фонарей.
49	Датчик, оповещающий водителя о недостатке антифриза в системе охлаждения.
50	Индикатор, свидетельствующий об износе тормозных колодок на передних колесах.
51	Лампочка загорается для предупреждения автомобилиста о нехватке жидкости в бачке омывателя лобового и заднего стекол.
52	Индикатор нехватки давления моторной жидкости в картере.
53	Регулятор производит замер уровня температуры антифриза в системе охлаждения и выдает эти данные на электронный щиток с подсветкой.
54	Этот значок на высокой комбинации щитка — тахометр, демонстрирующий уровень оборотов двигателя авто.
55	Дополнительное гнездо.
56	Кнопка, предназначенная для сброса суточного пробега.
57	Лампа, загорающаяся при включении фар освещения авто.
58	Датчик фиксации суточного пробега.
59	Диодная лампа, включающаяся при активации габаритных огней.
60	Датчик, предупреждающий водителя о незакрытой двери.
61	Лампа оповещения водителя о том, что он едет без пристегнутых ремней безопасности.
62	Диод, свидетельствующий о включении левого поворотника.
63	Данный элемент комбинации электронного щитка с подсветкой говорит об уровне заряда в системе.
64	Диод, свидетельствующий о включении правого поворотника.
65	Лампа включается при недостаточном давлении моторной жидкости в системе.
66	Диод включается в том случае, если уровень топлива в баке критический.
67	Лампа включения подсоса, встречается только в карбюраторных авто.
68	Этот элемент активируется при необходимости диагностики мотора авто.
69	Лампочка включения ручного тормоза.

«Европанель»

Вариант контрольного щитка на европанели ВАЗ
Теперь перейдем к рассмотрению комбинации электронного щитка приборов типа Европанель с подсветкой. Сразу же следует отметить, что приведенное ниже описание компонентов практически аналогично электронному щитку низкого типа.

Значок	Назначение
42	Обозначает, какой включен поворотник. Индикатор перестает работать после того, как руль провернут в необходимую сторону.
43	Световая лампа европанели активирующая при включении габаритных огней.
44	Загорается при включении задних ПТФ — противотуманных фар.
45	Лампа активации фонарей дальнего освещения.
46	Данный элемент схемы оповещает автомобилиста о работе системы обогрева заднего стекла.
47	Сигнал оповещения автомобилиста о необходимости остановки и устранения неисправности.
48	Спидометр, на котором отображается скорость транспортного средства во время езды.
49	Счетчик, фиксирующий суточный пробег транспортного средства.
50	Этот компонент схемы предназначен для оповещения автолюбителя об уровне температуре антифриза в системе охлаждения.
51	Датчик схемы, фиксирующий уровень напряжения в бортовой сети транспортного средства.
52	Значок, загорающийся при слишком малом давлении моторной жидкости в системе.
53	Лампочка активации аварийной сигнализации.
54	Диод загорается в том случае, если состояние тормозной системы аварийное и необходимо уделить внимание ее диагностике.
55	Значок включения подсоса карбюраторного двигателя.
56	Включение ручного тормоза.
57	Этот элемент на схеме загорается при слишком низком заряде аккумуляторной батареи авто. Чтобы не возникло проблем с запуском двигателя, АКБ лучше дозарядить.
58	Счетчик полного пробега автомобиля в километрах.
59	Эконометр, стрелка на котором поднимается при нажатии на педаль газа. Эконометр позволяет незначительно сэкономить топливо транспортного средства.
60	Линия на схеме, заходить за которую не рекомендуется. Диодная лампа активируется при критически низком уровне бензина в баке. Чтобы не остановиться в дороге, следует долить топлива.
61	Датчик измерения уровня топлива в баке.

Лампа Check Engine

Лампа Check Engine предназначена для информирования водителя о неисправности элементов системы управления двигателем (ЭСУД) автомобиля.

На примере лампы Check Engine ЭСУД автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 попробуем более подробно разобраться о чем она сигнализирует и что делать если лампа загорелась.

Лампа Check Engine

— Где расположена лампа Check Engine?

На автомобилях ВАЗ 21083, 21093, 21099 лампа Check Engine (контрольная лампа «Проверь двигатель») расположена в щитке приборов на передней панели («высокая» панель, европанель). На автомобилях ранних годов выпуска («низкая» панель) лампа располагается в блоке кнопок на «бороде» панели.

— Как работает лампа Check Engine?

После включения зажигания блок управления (ЭБУ) зажигает лампу, после чего он «опрашивает» датчики системы управления двигателя (подает на них напряжение определенной величины и снимает с них напряжение определенной величины). Если все в исправно, то после пуска двигателя блок выключает лампу и она гаснет.

При обнаружении неисправности какого-либо датчика (не соблюдены условия исправности «зашитые» в программу блока), лампа Check Engine продолжает гореть при работе двигателя. Блок записывает код ошибки в свою память и включает аварийный режим работы при котором расчетные параметры для обеспечения работы берутся из резервных данных в памяти блока, а не считываются с неисправного датчика. При работе двигателя на аварийном режиме ухудшается его динамика и приемистость, расход топлива и т.п. Это сигнал водителю, что в системе управления двигателем (ЭСУД) имеется неисправность.

Горящая лампа может погаснуть через некоторое время после пуска двигателя. Это свидетельствует о том, что неисправность пропала. Но, блок управления все равно запишет код пропавшей неисправности (ошибки) в свою память.

В ряде случаев лампа Check Engine может загореться не сразу, а через некоторое время после пуска двигателя (через 40 сек после определения неисправности).

Может загораться периодически, а потом гаснуть. Но в любом случае ее загорание свидетельствует о проблемах в ЭСУД и необходимости проверки ее элементов.

Если при горящей лампе не ухудшились ездовые показатели автомобиля, то это свидетельствует о возможной периодически возникающей неисправности (сбоях в работе какого-либо датчика). В таком случае так же необходимо определить код ошибки.

— О неисправности каких датчиков ЭСУД сигнализирует лампа Check Engine?

Датчик положения коленчатого вала двигателя (ДПКВ).

Датчик массового расхода воздуха (ДМРВ).

Датчик положения дроссельной заслонки (ДПДЗ).

Датчик кислорода (ДК).

Датчик детонации (ДД).

Датчик скорости (ДС).

Датчик положения распределительного вала (ДПРВ — датчик фаз).

Датчик температуры (ДТ).

— Что делать если постоянно горит лампа Check Engine?

Необходимо узнать код неисправности в блоке управления ЭСУД. Для этого можно применить подходящее для данной системы диагностическое устройство. Сделать это можно либо в автосервисе, либо самостоятельно, при наличии собственного сканера, подключив его к колодке диагностики.

В случае, если неисправность какого-либо из датчиков ЭСУД очевидна, или в ходе визуального осмотра установлено, что к нему неплотно присоединена колодка проводов, имеется его загрязнение, ненадежная фиксация, механическое повреждение и т.п., то можно самостоятельно заменить неисправный датчик.

Примечания и дополнения

Для быстрого самостоятельного сброса ошибок из памяти ЭБУ снимаем минусовую клемму с вывода АКБ на 10 секунд.

В системах управления двигателем автомобилей ВАЗ 21083, 21093, 21099 с блоками управления (контроллерами) Январь-4.1, GM имеется система самодиагностики неисправностей. Она позволяет по частоте мигания лампы Check Engine определить код неисправности. Для перевода блока в режим самодиагностики необходимо перемкнуть два контакта в диагностическом разъеме.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео о подключении щитка от ВАЗ 2110 на «девятку» (автор видео — Garage B.F.S).

1. Не работает спидометр. Причин тому может быть несколько — обрыв тросика, его некорректная установка или износ гнезда. Необходимо попробовать отсоединить трос и подсоединить заново.
2. Не работает одометр, фиксирующий пробег транспортного средства. Обычно эта проблема решается путем замены устройства.
3. Не загорается тот или иной индикатор. Возможно, сам датчик вышел из строя либо перегорела лампочка.
4. Не работает подсветка приборного щитка. Обычно это связано с перегоранием лампочек или плохими контактами. Также проблемы могут быть в электроцепи, но это случается редко.
5. Датчик охлаждающей жидкости или уровня масла выдает неверную информацию. К примеру, водителя предупреждают о недостатке уровня моторной жидкости или кипении хладагента в расширительном бачке, а по факту с этими параметрами все в норме. Проблема обычно решается путем замены датчиков.

Возможные неисправности и способы их устранения

С какими неисправностями может столкнуться автовладелец:

1. Щиток работает нормально, все датчики функционирует, но нет подсветки. Как известно, подсветка на приборке появляется только при включении габаритного освещения. Поэтому, если свет на щитке отсутствует, нужно проверить, работает ли габаритный свет, подсветка номерного знака и лампы в моторном отсеке, поскольку за все эти элементы отвечает один предохранитель. Речь идет о предохранительном устройстве F10 на 7.5 ампер. Если он перегорел, то устройство нужно заменить. Иногда причина кроется в неработоспособности регулятора подсветки, расположенного под приборкой.
2. Не работает спидометр, в некоторых случаях стрелка то поднимается, то опускается, причем передвигается она с рывками. Если спидометр перестал функционировать, то в первую очередь надо проверить трос, соединяющий его с коробкой передач. В более старых версиях использовался механический тросик, наконечники которого со временем изнашивались, что приводило к неработоспособности спидометров. Нужно заменить сам трос или попробовать восстановить его работоспособность путем намотки куска пищевой фольги на конец, подключающийся к спидометру. Если речь идет об электронном датчике, то нужно его снять, прочистить контакты и заново подключить, если это не помогло, то контроллер подлежит замене.
3. Не функционирует датчик экономии. Причин его неработоспособности может быть множество, начиная от выхода из строя самого устройства и заканчивая повреждениями электрической цепи. На практике этот датчик ломается во многих автомобилях, это считается «болезнью» «Девяток».
4. Не работает контроллер температуры двигателя. Если стрелка вовсе не поднимается, то нужно произвести диагностику самого датчика, расположенного в выпускной магистрали головки блока цилиндров, рядом с термостатом. Также следует проверить качество подключения контроллера, убедиться в том, что цепь питания целая, произвести диагностику разъема. Может быть такое, что стрелка резко поднимается и уходит за красную зону, при этом двигатель даже не прогрелся. Скорей всего, имеет место проблема замыкания, придется воспользоваться тестером для диагностики автомобильной проводки или прибегнуть к помощи специалиста.
5. Не работают индикаторы на приборной панели или часть подсветки. При такой неисправности причину следует искать в перегоревших источниках освещения. Нужно снимать приборку и проверять лампочки, если они действительно перегорели, то их придется менять (видео сняли Семен Педань).

Инструкция по монтажу и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели транспортного средства ВАЗ 2109, то наиболее оптимальным вариантом будет замена щитка своими руками. Чтобы правильно произвести замену, вам потребуется инструкция по демонтажу и установке щитка, которая приведена ниже. Для выполнения этих действий вам потребуется только отвертки — с плоским и крестовым наконечником. Инструкция приведена на примере низкого щитка, но в целом она идентичная и для остальных вариантов приборных щитков. Не забудьте отключить аккумулятор!

Открутите винты козырька щитка. Отсоедините тросик спидометра. Отключите шланг эконометра.

1. В первую очередь необходимо обесточить систему, для этого отсоедините клеммы от аккумуляторной батареи.
2. С помощью крестовой отвертки открутите пластиковую облицовку вокруг руля. Его можно и не снимать, но это желательно сделать для большего удобства.
3. Также можно отсоединить подрулевые переключатели — для этого просто отключается жгут проводов.
4. Используя крестовую отвертку, выкрутите два небольших винтика фиксации козырька приборной панели, демонтируйте этот элемент.
5. После этих действий можно сжать пружинки и извлечь электронный щиток из центральной консоли.
6. Следующим этапом будет отсоединение тросика спидометра. Необходимо быть наиболее аккуратным при демонтаже, чтобы не повредить трос, особенно, если он старый. В противном случае необходимо будет произвести его замену.
7. Далее, отключите белый выход и демонтируйте шланг эконометра.
8. Затем от спидометра следует отсоединить тросик сброса данных суточного пробега авто.
9. Завершающим этапом будет отсоединение красного разъема и демонтаж самого щитка. Производится замена и установка новой панели, после чего дальнейшая сборка осуществляется в обратном порядке.

Как видите, процедура замены щитка приборов не особо сложная — достаточно все сделать в соответствии с инструкцией и проблем в дальнейшей эксплуатации устройства не возникнет.

Снятие

Ознакомившись со схемой высокой панели приборов у ВАЗ 2109, многие наверняка задумаются над вопросом ее снятия.

Причин для того, чтобы выполнить демонтаж панели, более чем достаточно:

• Ремонт, модернизация системы отопления;
• Кузовной ремонт;
• Замена старой панели на новую;
• Покраска автомобиля;
• Шумоизоляция кузова и пр.

Процесс демонтажа

Нельзя сказать, что снятие панели — процесс сложный. Основная проблема заключается во времени, которое необходимо затратить на работу. Задача требует сосредоточенности и повышенного внимания, чтобы демонтировать все элементы, приборы, накладки.

Процесс выглядит следующим образом.

1. Снимите сам руль, иначе во время демонтажа панели он будет вам серьезно мешать.
2. Вытяните на себя подсос карбюратора. У инжекторных двигателей такого элемента нет. Затем снимите с тяги привода ручку, выполненную из пластика.
3. Далее снимается декоративная накладка консоли. Для этого достаточно открутить по бокам два крепежных винта.
4. Демонтируйте пепельницу, удалите со своего посадочного места прикуриватель.
5. Снимите ручку, которая отвечает за обороты электромотора вентилятора.
6. Подденьте отверткой рычаги привода отопителя салона, что позволит снять и эти декоративные элементы.
7. Отключите колодку с проводами от переключателя режимов вентилятора печки.
8. Демонтируйте с контактов два питающих провода лампочки подсветки панели управления печкой.
9. Теперь вам потребуется избавиться от нескольких декоративных ручек управления — гидрокорректора фар, регулятора подсветки приборов.
10. Следующий шаг — демонтаж самого гидрокорректора и регулятора освещения. Вам потребуется торцевой ключ, подходящий по диаметру под используемые крепежные гайки. Открутив, протолкните их внутрь. Чуть позже вы сможете их извлечь наружу.
11. Слева и справа снимаются воздушные дефлекторы обогрева боковых окон.
12. Здесь же с помощью крестовой отвертки нужно открутить с каждой стороны по одному крепежному винту, которые удерживают верхние накладки панели.
13. Демонтируйте переключатель наружного света па приборной панели. Чтобы это сделать, нужно аккуратно плоской отверткой поддеть переключатель и вытащить его наружу. Резко не тяните, поскольку переключатель ограничен длиной используемых проводов. От переключателя отключите питающую колодку с проводами и отставьте в сторону. Колодку пока можно протолкнуть внутрь панели.
14. Если у вас имеется аудиосистема, снимите магнитолу. Теперь извлеките стандартное гнездо от радиоприемника. Разумеется, если оно у вас осталось.
15. Открутите центральный крепеж от накладки панели.
16. Приступаем с снятию накладки приборной панели. Перед этим обязательно отщелкните имеющиеся под приборной доской защелки. Делается это парой плоских отверток. Инструменты вставьте по краям и придавите. Выполняя движения вверх, панель приподнимается и потом полноценно снимается.
17. Накладка демонтирована, но это только половина дела. Далее вы без проблем можете отключить питающую проводку от прикуривателя и лампы подсветки прикуривателя.
18. Так же без особых сложностей отключаются провода от аварийного сигнала и лампы подсветки аварийки.
19. Обязательно не забудьте снять декоративную накладку с переднего динамика и выключателя обогрева стекла, плюс накладку выключателя задней противотуманной оптики. Если динамик у вас также имеется, его потребуется демонтировать.
20. Просуньте руку в отверстие, имеющееся под динамиком, чтобы отключить колодку с проводкой от переключателя противотуманок и обогрева заднего стекла.
21. Комбинация приборов удерживается на панели двумя крепежными винтами, которые следует открутить. Потяните ее на себя, открутите гайку и выньте гибкий трос привода от спидометра.
22. Все, колодку с проводкой от комбинации приборов можно отсоединить и убрать пока в сторонку.
23. Аналогично сделайте с замком зажигания — отключите колодку с проводами, снимите с разъема провод массы релюшки зажигания.
24. Здесь же в непосредственной близости вы увидите провод от контрольной лампы воздушной заслонки. Но только у карбюраторного ВАЗ 2109. Инжекторные версии этим проводом не оснащаются.
25. С каждой стороны панель открутите по одному нижнему крепежному винту.
26. Рассоедините питающую проводку подсветки бардачка.
27. Открутите крепежи панели отопителя и отведите ее вниз. Так панель не будет вам мешать.
28. Демонтируйте крепежные элементы направляющей тяги печки салона.
29. Открутите все оставшиеся боковые верхние и центральные крепежи, после чего панель наконец-то можно будет полностью снять.

Один из многих винтов

Ваши дальнейшие действия напрямую зависит от причин, из-за которых вы решили пройти этот нелегкий путь по демонтажу приборной панели.

Снятие панели, как вы можете заметить, процесс не сложный, но хлопотный. Много деталей, элементов, крепежей. Здесь самое главное четко придерживаться инструкции и не забывать, что демонтаж — только половина пути. Некоторые сталкиваются с проблемами в процессе обратной сборки.

Каждый автомобиль должен быть оборудован приборной панелью (ПП), позволяющей водителю обеспечить взаимосвязь с транспортным средством. На приборке выводятся основные параметры работы автомобиля, поэтому данное устройство всегда должно быть в рабочем состоянии. Какие индикаторы и значки установлены в панель приборов ВАЗ, какие неисправности могут случиться в ее работе? Основные данные, а также рекомендации по тюнингу приведены в этой статье.

Высокая панель приборов

Согласно схеме, представленной ниже, ВАЗ 2109 с высокой панелью имеет следующие компоненты.

Номер элемента	Что это
1.	Выключатель зажигания
2.	Выключатель аварийного сигнала
3.	Рычаг управления стеклоочистителем и омывателем лобового стекла
4.	Гнездо радиоприемника
5.	Центральные сопла системы отопления и вентиляции салона
6.	Бортовой компьютер (доступен не во всех комплектациях)
7.	Приборная панель
8.	Крышка бардачка (вещевой ящик)
9.	Боковые сопла системы отопления и вентиляции салона
10.	Облицовка динамика (громкоговорителя)
11.	Полка
12.	Выключатели электростеклоподъемников (доступны в определенных комплектациях)
13.	Прикуриватель
14.	Панель управления отоплением и системой вентиляции салона
15.	Рычаг переключения КПП
16.	Рычаг ручного стояночного тормоза
17.	Пепельница
18.	Ручка перекрытия воздушной заслонки карбюратора
19.	Педаль газа
20.	Педаль тормоза
21.	Сцепление
22.	Выключатель звукового сигнала (клаксон)
23.	Выключатель подсветки приборной панели
24.	Гидрокорректор фар
25.	Выключатель обогрева передних кресел (доступен в комплектации)
26.	Выключатель задней противотуманной оптики
27.	Выключатель передних противотуманных фар (доступен не в каждой комплектации)
28.	Выключатель обогрева стекла сзади
29.	Рычаг привода замка капота
30.	Рычаг управления поворотниками и светом
31.	Переключатель наружной оптики
32.	Комбинация приборов

Чтобы устранить определенные неисправности, следить за параметрами работы двигателя, систем автомобиля, необходимо при первом знакомстве с ВАЗ 2109 обязательно узнать, как устроена комбинация приборов с высокой панелью.

Обозначение кнопок

Важно также знать обозначение кнопок на панели ВАЗ 2114. На комбинации приборов с правой стороны есть кнопка (11), с помощью которой переключается время и температура на цифровом индикаторе, а также при нажатии на 5 секунд и более, сбрасываются показания текущего пробега, если нажимать эту кнопку на стоящем на месте автомобиле.

В центральной части приборной панели в ряд расположены:

Кнопки ВАЗ 2114

Сдвоенный переключатель блок-фар. Кнопкой 1 включаются габариты, кнопкой 2 — ближний свет;

Кнопки на ВАЗ 2114

Блок клавишных выключателей. Первый 1 — включает передние противотуманки, второй 2 — задние противотуманные фары и третий 3 включает обогрев заднего стекла.

Комбинация приборов

Приведем ниже схему, а также ознакомим вас с компонентами данного узла.

Номер элемента	Что это
1.	Спидометр
2.	Ручка сброса показаний пробега за сутки
3.	Счетчик пробега за сутки
4.	Счетчик общего пробега автомобиля
5.	Показатель уровня топлива в баке
6.	Световая панель бортовой системы контроля
7.	TEST
8.	STOP
9.	Контрольная лампа поломки стоп-сигнала и габаритов
10.	Контрольная лампа падения уровня жидкости торможения
11.	Контрольная лампа падения уровня жидкости охлаждения
12.	Контрольная лампа износа передних тормозных колодок
13.	Контрольная лампа падения уровня жидкости в омывательном бачке
14.	Контрольная лампа падения уровня масла в картере мотора
15.	Указатель температуры жидкости охлаждения
16.	Тахометр
17.	Контрольная лампа активации стояночного тормоза
18.	Контрольная лампа Проверьте мотор (Check Engine) системы впрыска топлива
19.	Контрольная лампа закрытия воздушной заслонки мотора (карбюратора)
20.	Контрольная лампа резервного запаса топлива
21.	Контрольная лампа аварийного давления масла
22.	Лампа включения указателя правого поворотника
23.	Контрольная лампа разрядки аккумулятора
24.	Контрольная лампа левого поворотника
25.	Контрольная лампа при не пристегнутых ремнях безопасности
26.	Контрольная лампа при незакрытых дверях
27.	Контрольная лампа активации габаритной оптики
28.	Контрольная лампа при включении дальнего света
29.	Контрольная лампа Проверьте двигатель системы токсичности

Органы управления, приборная панель и оборудование салона

Органы управления

1. Левый боковой дефлектор.
2. Комбинация приборов.
3. Рулевое колесо.
4. Кнопка подачи звукового сигнала.
5. Замок зажигания.
6. Подрулевой переключатель управления стеклоочистителями и омывателями.
7. Панель приборов.
8. Центральные дефлекторы.
9. Перчаточный ящик.
10. Правый боковой дефлектор.
11. Рычаг отпирания капота.
12. Подрулевой переключатель управления наружным освещением и указателями поворотов.
13. Корректор фар.
14. Регулятор подсветки приборов.
15. Кнопка сброса счетчика суточного пробега.
16. Рукоятка управления воздушной заслонкой карбюратора.
17. Педаль сцепления.
18. Педаль тормоза.
19. Педаль акселератора.
20. Центральный выключатель наружного освещения.
21. Прикуриватель.
22. Рычаг переключения передач.
23. Рычаг стояночного тормоза.
24. Ниша для установки радиоприемника или магнитолы.
25. Пепельница.
26. Панель управления отопителем и вентиляцией салона.
27. Кнопка аварийной световой сигнализации.
28. Кнопка задних противотуманных фонарей.
29. Кнопка включения подогрева заднего стекла.
30. Заглушка.
31. Журнальная полка.
32. Индикатор указателей поворотов.
33. Индикатор включения габаритного света.
34. Индикатор включения задних противотуманных фонарей.
35. Индикатор дальнего света фар головного освещения.
36. Индикатор подогрева заднего стекла.
37. Предупредительный сигнал «STOP».
38. Спидометр.
39. Счетчик суточного пробега.
40. Указатель температуры охлаждающей жидкости.
41. Указатель напряжения в электроцепи автомобиля.
42. Индикатор низкого давления масла.
43. Индикатор аварийной световой сигнализации.
44. Предупредительный индикатор аварийного состояния рабочей тормозной системы.
45. Индикатор прикрытия воздушной заслонки карбюратора.
46. Индикатор затяжки стояночного тормоза.
47. Индикатор системы зарядки.
48. Одометр.
49. Эконометр.
50. Индикатор резервного остатка топлива.
51. Указатель уровня топлива.

Что делать, если горит чек ВАЗ-2115 инжектор

Современный автомобиль напичкан различными датчиками, потому когда что-то выходит из строя система оповещает об этом владельца транспортного средства. Но далеко не все владельцы ВАЗ-2115 знают, почему горит чек, и узнают лишь после того, как это произойдет. Понимание, конечно, не решит саму проблему, а лишь прибавит головной боли. Но, по меньшей мере, подскажет дальнейшие действия. К тому же порой и без компьютерной диагностики не обойтись.

Дословно Check Еngine переводится – проверьте мотор, располагается данный индикатор на панели приборов. Загорается сигнал благодаря команде блока управления, обнаружившего нестабильность в функциях движка.

Едва появившись, этот индикатор был предназначен для управления карбюратором и оснащался мини-компьютером, но сейчас система значительно усовершенствовалась и расширила свой функционал. В настоящее время блоки управления Check Еngine относятся к:

• оборотам двигателя;
• расходу горючего;
• составу бензина – насколько он качественен;
• зажиганию и многим другим.

Именно поэту без соответствующих знаний невозможно определить причину того, почему может загораться Check Engine.

Реакция владельца авто на работу индикатора

Стоит сразу уяснить, что загорание чека не всегда свидетельствует о какой-то неисправности.

Как распознать сигнал о проблеме:

1. Если вспыхнул при запуске двигателя и тут же перестал – все хорошо, всего лишь проверка параметров работы.
2. Если загорается и долго не затухает или горит постоянно – с мотором что-то не так. Но повод может быть несерьезным, потому не стоит сразу паниковать. Конечно, критическую поломку тоже нельзя исключать.

Причины загорания чека

1. Во время движения, скорее всего, низкий уровень масла. Специалисты в таком случае рекомендуют не глушить мотор, а открыть капот и прислушаться к работе двигателя. Если звук ровный, без дополнительных шумов и постукиваний, проверьте герметичность закрытия. Возможно, на корпусе есть незамеченные ранее деформации или подтеки. Если же посторонние звуки отчетливо слышны, необходимо обращаться в сервисный центр.
2. При ровной работе мотора – неисправность свечей. Скорее всего, одна из них имеет пропуски при зажигании. Еще может быть причиной некачественное топливо, что обнаруживается сразу после последней заправки. И подобное в нашей стране происходит очень часто.

Действия водителя на работу индикатора по самым распространенным причинам:

• горючее плохого качества – слейте содержимое бака и залейте более качественное вещество;
• проблемы со свечами зажигания – необходимо проверить их. В случае необходимости стоит заменить. Нарушение зазора между электродом обуславливает приведение его в порядок – 1,3 мм;
• катушка зажигания – проверьте наличие искры, а еще с помощью мультиметра – сопротивление на выводах катушки, расхождение которых не должно быть более 1-4 и 2-3;
• кислородный датчик (лямбда-зонд) – проверьте его функционал, а в случае обнаружения неисправностей замените устройство;
• катализатор – также нужна проверка работы и замена по необходимости;
• неисправность форсунок – следует проверить, очистить;
• нестабильность работы топливного насоса или фильтра – проверить давление в рампе, которое должно быть менее 3-х атмосфер. В случае обнаружения проблем следует произвести чистку фильтра/сеточки или заменить все устройство;
• высоковольтные провода – проверять их работу необходимо строго по инструкции.

Инструкция по самостоятельной проверке работы автомобильных высоковольтных проводов:

1. Емкость из нержавеющей стали заполнить водой и добавить в нее 1 ст. л. соли.
2. Поместите осторожно провода в жидкость, оставляя концы на поверхности.
3. Проверьте их с помощью мегомметра, который подключается к первому наконечнику одним зажимом, а вторым – к емкости с погруженными в воду проводами.
4. При нарушении изоляции сопротивление – менее 500 кОм, что свидетельствует о необходимости замены.

Если же все вышеперечисленное не помогло справиться или выявить причину свечения индикатора Check Еngine, следует обратиться в техцентр. Часто случается, что в модели ВАЗ-2115 с инжектором на 8 клапанов загорается чек, и машина совсем не заводится. В таком случае придется вызывать аварийку и транспортировать автомобиль на техосмотр.

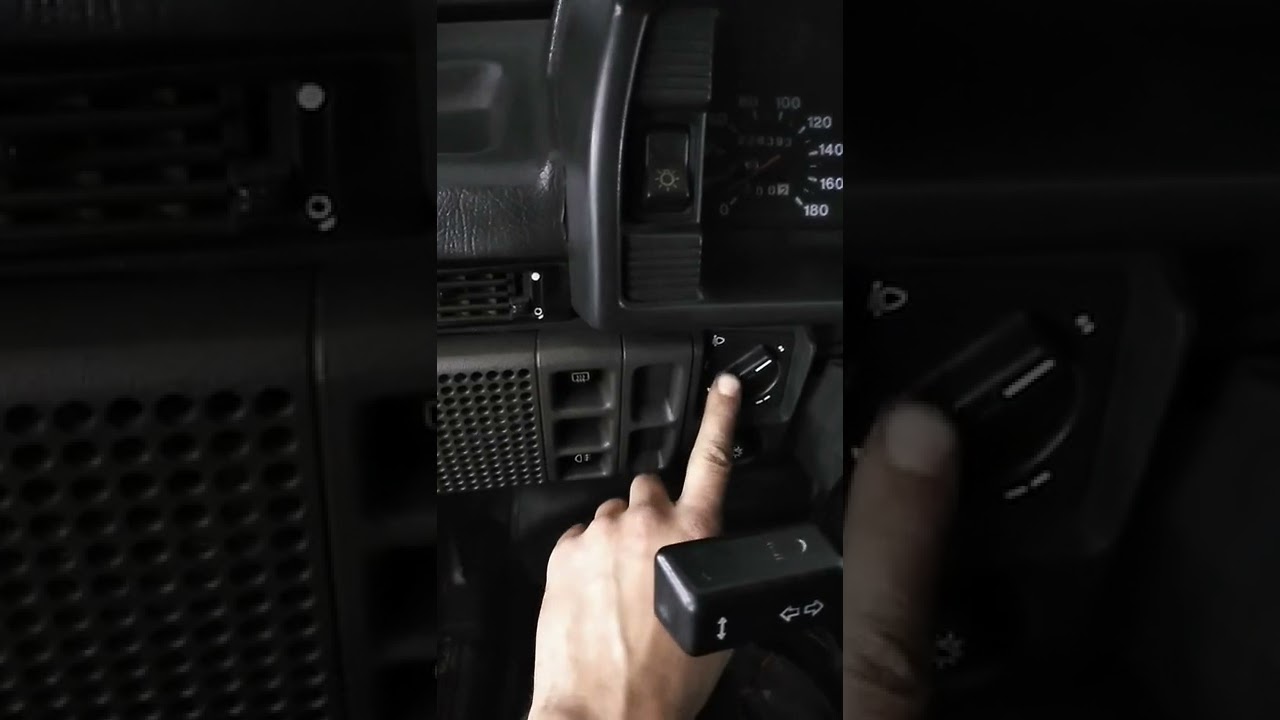

Как обозначаются приборы на ВАЗ 2109?

Ваз 2109 – это классическая модель от российского производителя автомобилей, созданная на основе ВАЗ-2108. В этой статье я расскажу об обозначении приборки ВАЗ 2109 и ее основных элементах.

1. ОБЩИЙ ОБЗОР ПРИБОРКИ

Приборка представляет собой панель инструментов, расположенную перед водителем и предназначенную для отображения информации о работе автомобиля. ВАЗ 2109 имеет простую и понятную приборку, состоящую из следующих элементов:

• Спидометр — индикатор скорости движения автомобиля. Обычно он указывает скорость в километрах в час.
• Тахометр — отображает обороты двигателя в минуту. На приборке ВАЗ 2109 этот инструмент часто располагается справа от спидометра.
• Термометр охлаждения — отображает температуру охлаждающей жидкости двигателя. Уровень температуры должен быть в пределах нормы для правильной работы двигателя.
• Бензометр — показывает уровень топлива в баке. Это важно для контроля заправки автомобиля и предотвращения непредвиденных остановок.
• Индикаторы контроля — маленькие лампочки или символы, предназначенные для предупреждения водителя об определенных проблемах или неисправностях в автомобиле. Они могут отображать низкий уровень топлива, неисправность двигателя, проблемы с подушкой безопасности и другие события.

Каждый из перечисленных выше элементов выполняет важные функции для безопасности и надежной работы автомобиля. Их правильное понимание и использование поможет водителю контролировать состояние автомобиля и предотвращать неприятности на дороге.

2. ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ

Познакомившись с обозначением приборки ВАЗ 2109, водитель сможет эффективно использовать ее возможности. Несколько советов, которые помогут вам использовать приборку максимально эффективно:

• Регулярно проверяйте показания спидометра, чтобы соблюдать допустимую скорость и не нарушать правила дорожного движения.
• Следите за показаниями тахометра, особенно при переключении передач. Это позволит вам управлять оборотами двигателя и избегать лишнего износа.
• Обратите внимание на температуру охлаждения. Если индикатор указывает на перегрев двигателя, незамедлительно остановите автомобиль и выясните причину проблемы.
• Регулярно проверяйте уровень топлива, чтобы избежать непредвиденной остановки посреди дороги.
• Обратите внимание на индикаторы контроля. Если они загораются, это может свидетельствовать о неисправностях или проблемах, требующих немедленного вмешательства.

Будьте внимательны к обозначению приборки ВАЗ 2109 и используйте информацию на ней для максимальной безопасности и комфорта во время вождения. Своевременное реагирование на проблемы и правильное использование всех инструментов помогут вам наслаждаться своим автомобилем безопасно и надежно.

Часто задаваемые вопросы

1. Какие обозначения используются на приборной панели автомобиля ВАЗ 2109?

На приборной панели автомобиля ВАЗ 2109 присутствуют следующие обозначения:

• Скоростной график — показывает текущую скорость движения автомобиля.
• Тахометр — отображает обороты двигателя в минуту.
• Температура охлаждающей жидкости — показывает температуру двигателя.
• Уровень топлива — информирует о количестве оставшегося топлива в баке автомобиля.
• Показатель заряда аккумуляторной батареи — отображает уровень заряда аккумулятора.
• Индикатор света фар — говорит о состоянии включенного переднего или заднего света автомобиля.
• Приборы сигнализации — предупреждают водителя о проблемах в работе систем автомобиля (например, давление масла, тормозная система и т. д.).
• Индикаторы поворотов — сигнализируют о включенных поворотниках.
• Индикаторы системы ABS — информируют о работе системы антиблокировки тормозов.
• Часы — показывают текущее время.

2. Как правильно интерпретировать показания обозначений на приборной панели ВАЗ 2109?

Для правильной интерпретации показаний обозначений на приборной панели ВАЗ 2109 рекомендуется:

• Обращать внимание на значения и пределы отображаемых показателей, чтобы избежать проблем с автомобилем.
• Регулярно проверять обозначения и отслеживать их изменения, чтобы в случае неисправности быстро заметить проблему.
• Ознакомиться с руководством пользователя автомобиля для более подробного понимания всех обозначений и их значений.
• В случае возникновения сбоев или неисправностей, обратиться к квалифицированному автомеханику для диагностики и ремонта.

3. Где можно найти дополнительную информацию о показателях приборной панели ВАЗ 2109?

Дополнительную информацию о показателях приборной панели ВАЗ 2109 можно найти в следующих источниках:

Лампы щитка приборов ВАЗ 2108, 2109, 21099

На щитке комбинации приборов передней панели автомобилей ВАЗ 2108, 2109, 21099 имеется большое количество различных контрольных ламп и сигнализаторов. Рассмотрим их значки, описание и назначение.

Контрольные лампы и сигнализаторы

Контрольная лампа включения габаритного света

Загорается при включенных габаритных огнях во всех фарах автомобиля. Цвет зеленый.

Контрольная лампа включения заднего противотуманного света

Загорается при включении противотуманных фонарей в задней части автомобиля. Цвет оранжевый.

Контрольная лампа включения дальнего света фар

Загорается при включенном дальнем свете в передних блок-фарах. Цвет синий.

Контрольная лампа указателей поворота

Загорается мигающим светом при включении указателей поворотов на ту или иную сторону автомобиля. Цвет зеленый. При выходе из строя одной из лампочек в указателях поворота мигает с удвоенной частотой. На щитке приборов высокой панели это две лампы и разные две стрелки на правый и левый борт.

Контрольная лампа включения обогрева заднего стекла

Загорается при включении обогрева заднего стекла. Цвет оранжевый.

Контрольная лампа включения габаритных огней

Загорается при нажатии на клавишу выключателя наружного освещения и включении габаритных огней. Цвет зеленый.

Табло STOP

Табло STOP загорается при возникновении неисправности в жизненно важных системах автомобиля, движение в таком случае запрещено:

— упало давление в системе смазки (плюс загорается лампа, указывающая на недостаточное давление масла);

— упал уровень тормозной жидкости в бачке (плюс загорается лампа, указывающая на не герметичность тормозной системы);

— поднят рычаг стояночного тормоза (плюс загорается лампа, сигнализирующая о блокировке колес автомобиля).

— выход из строя ламп стоп-сигналов в задних фонарях или отказ габаритных огней (плюс загорается сигнализатор выхода из строя стоп-сигналов и габаритных огней). Цвет красный.

Табло TEST

Табло TEST загорается при выполнении самотестирования сигнализаторов для контроля их исправности. Цвет оранжевый.

Контрольная лампа недостаточного давления в системе смазки

Загорается при падении давления масла ниже критического в системе смазки двигателя автомобиля. Цвет красный.

Контрольная лампа аварийного состояния рабочей тормозной системы

Загорается при падении уровня тормозной жидкости в бачке на главном тормозном цилиндре ниже отметки MIN, а также при поднятии рычага стояночного тормоза для контроля исправности. Цвет красный.

Контрольная лампа включения стояночного тормоза

Загорается при поднятии ручника. Цвет красный.

Контрольная лампа включения аварийной сигнализации

Загорается мигающим светом после нажатия на кнопку включения аварийной сигнализации. Цвет красный.

Контрольная лампа прикрытия воздушной заслонки карбюратора

Загорается при вытянутой на себя рукоятке «подсоса». Цвет оранжевый.

Контрольная лампа заряда аккумуляторной батареи

Загорается после включения зажигания и гаснет после пуска двигателя, сигнализируя таким образом, что зарядка пошла. Цвет красный.

Контрольная лампа GHECK ENGINE

Контрольная лампа GHECK ENGINE загорается при появлении неисправности в системе управления на автомобилях ВАЗ 2108, 2109, 21099 с впрысковыми двигателями. Цвет красный.

Контрольная лампа резерва топлива

Загорается при падении уровня топлива в бензобаке (6-8 л.). Цвет оранжевый.

Сигнализатор незакрытых дверей

Загорается если какая-либо дверь автомобиля не закрыта. Цвет красный.

Сигнализатор не пристегнутых ремней безопасности

Загорается если не пристегнут один из ремней безопасности.

Сигнализатор недостаточного уровня охлаждающей жидкости

Загорается при понижении ниже нормы уровня охлаждающей жидкости в расширительном бачке. Цвет оранжевый.

Сигнализатор недостаточного уровня омывающей жидкости

Загорается при низком уровне омывающей жидкости в бачке стеклоомывателя (1/4 объема бачка). Цвет оранжевый.

Сигнализатор износа тормозных колодок

Загорается при износе ниже допустимого предела накладок передних тормозных колодок. Цвет оранжевый.

Сигнализатор недостаточного уровня масла

Загорается при падении в картере двигателя уровня масла ниже допустимого уровня (отметки MIN на щупе). Цвет оранжевый.

Примечания и дополнения

— Сочетания контрольных ламп и сигнализаторов может быть различно на автомобилях ВАЗ 2108, 2109, 21099 разных годов выпуска (с низкой и высокой панелью) разной комплектацией.
