Как проверить сопротивление катушек зажигания Лада Веста? Детальная инструкция и полезные советы

Как проверить сопротивление катушек зажигания Лада Веста

Зачастую причиной проблем с работой двигателя Лада Веста может стать неисправность катушек зажигания. Катушки зажигания отвечают за создание высокого напряжения, необходимого для передачи искры на свечи зажигания. Они должны обеспечивать правильное зажигание топливовоздушной смеси в цилиндре двигателя. Если катушки зажигания не функционируют должным образом, то это может привести к пропускам в работе двигателя, проблемам с неравномерной работой и потере мощности.

Когда необходимо проверить сопротивление катушек зажигания

Проверка сопротивления катушек зажигания рекомендуется выполнять периодически в рамках технического обслуживания автомобиля. Кроме того, если у вас возникают проблемы с работой двигателя, такие как пропуски зажигания, перебои в работе или плохая уверенность в зажигании, также стоит проверить сопротивление катушек зажигания.

Как провести проверку сопротивления катушек зажигания

Для проверки сопротивления катушек зажигания Лада Веста необходимо выполнить следующие шаги:

1. Выключите двигатель и подождите, пока он остынет.
2. Отсоедините электрический разъем катушки зажигания.
3. При помощи омметра измерьте сопротивление между контактами разъема катушки зажигания. Сопротивление должно быть в пределах указанных в технической документации значений.
4. Если сопротивление выходит за пределы допустимых значений, катушку зажигания необходимо заменить на новую.

Помните, что для каждой катушки зажигания на Лада Веста могут быть указаны разные допустимые значения сопротивления. Проверьте техническую документацию или обратитесь к руководству по ремонту.

Проверка сопротивления катушек зажигания Лада Веста может быть выполнена даже без посещения автосервиса. Однако, если вы не уверены в своих навыках или сомневаетесь в точности результатов, лучше обратиться к специалистам. Квалифицированный автомеханик сможет быстро и точно проверить сопротивление катушек зажигания и дать рекомендации по их замене, если необходимо.

Как проверить катушку зажигания (ИКЗ) своими руками

Машина дергается, пропала тяга, чувствуется вибрация или двигатель троит, все это является симптомами неправильной работы индивидуальной катушки зажигания (ИКЗ). Другие признаки неисправности катушки зажигания — наличие ошибок 0301, 0302, 0303 и 0304, указывающие на пропуски воспламенения в одном из цилиндров. Рассмотрим несколько простых способов, как проверить катушку зажигания своими руками.

Стоит отметить, что процесс проверки ИКЗ на современных автомобилях Лада (XRAY, Веста, Ларгус, Гранта, Калина и Приора) не имеет существенных отличий. Все действия выполняются аналогично.

Самый простой способ

Самой простой проверкой катушек зажигания является перестановка их местами. Если пропуски воспламенения поменяют цилиндр, значит эта катушка не рабочая. Для более точного определения неисправности следует использовать специальное оборудование (например, разрядник или осциллограф).

Визуальный осмотр ИКЗ

Снимите катушки зажигания с двигателя, используя торцевой ключ на 10 или Torx E8 (в зависимости от модели силового агрегата). Внимательно осмотрите извлеченные катушки. На них не должно быть трещин, повреждений резинового колпачка, оплавления или вытекания пластмассы. Пружина, располагающаяся внутри катушки должна быть в правильном положении.

Проверка катушки зажигания мультиметром

Проверка напряжения на выводе колодки проводов:

1. Отсоединить колодку с проводами от катушки зажигания (на двигателе H4M для доступа к катушкам 1 и 2 цилиндров снимаем впускной трубопровод).
2. Включить зажигание и измерить напряжение на выводе 3 колодки жгута проводов (нумерация выводов есть на катушке зажигания).
3. Напряжение на выводе должно быть не менее 12 В. Если оно меньше или его нет, значит разряжен аккумулятор, есть неисправность в цепи питания или неисправен блок управления двигателем (ЭБУ).
4. Выключить зажигание.

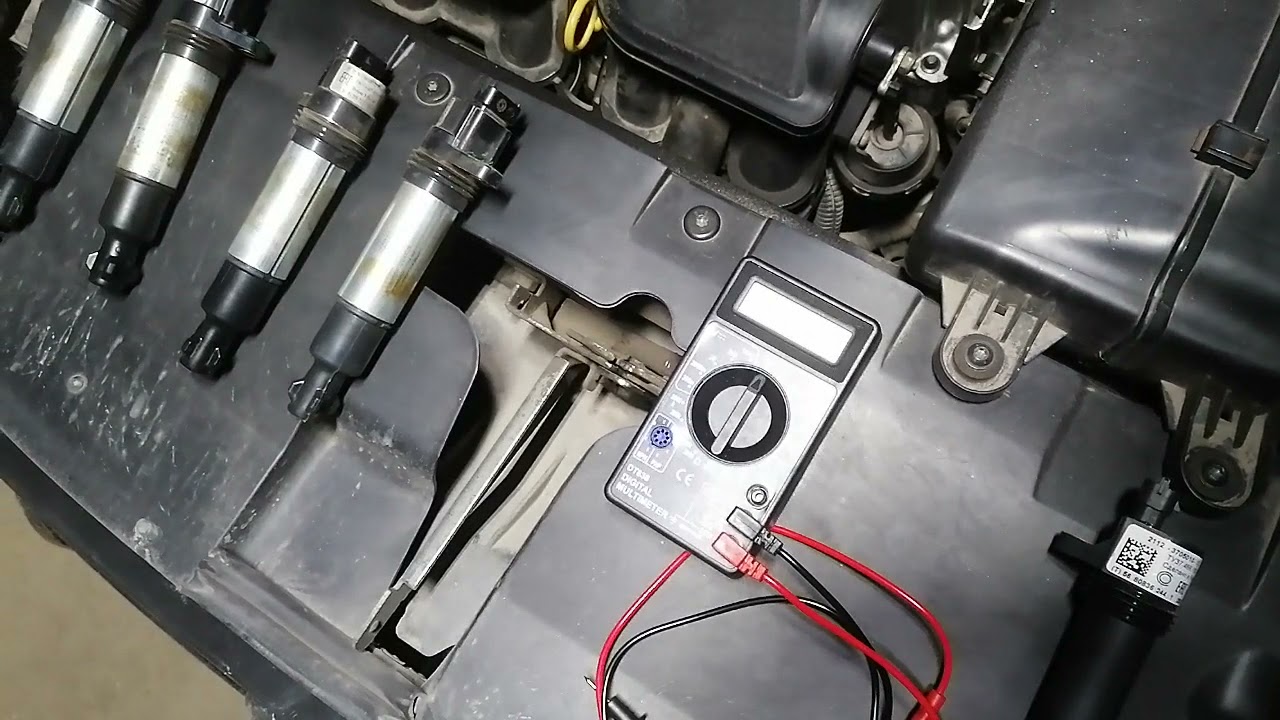

Как проверить сопротивление катушки зажигания:

1. Ставим на мультиметре переключатель в положение 200 Ом и замыкаем щупы (на экране будет погрешность прибора, которую нужно будет вычитать из показаний во время проверки).
2. Проверяем первичную обмотку катушки зажигания, подсоединяя щупы прибора к контактам.
3. Сопротивление между выводами 1 и 3 должно быть близком к нулю (около 1 Ом).
4. Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).

1. Устанавливаем на мультиметре переключатель в положение 2000 кОм (или 2 МОм).
2. Проверяем вторичную обмотку катушки, подсоединяя красный щуп к пружине внутри резинового колпачка, а чёрный — к контакту 2.
3. Для хорошего контакта лучше всего снять резиновый колпачок с катушки и подсоединять щуп прямо в контакт катушки, предварительно очистив его от налета.
4. Сопротивление должно быть около 300-400 кОм.

Внимание! Сопротивление вторичной обмотки катушки зажигания сильно зависит от её температуры. Выполняйте проверку, когда катушка полностью остыла. Сравните сопротивление всех четырех катушек зажигания между собой. Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя.

Процесс также показан на видео:

Проверка ИКЗ искровым разрядником

Порядок действий:

1. Отсоединить ИКЗ от свечи зажигания.
2. Установить на ИКЗ искровой разрядник.
3. Подать «массу» (от клеммы АКБ) на искровой разрядник при помощи провода.
4. Провернуть коленчатый вал стартером.
5. Если искра есть, значит ИКЗ исправна.

Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.

Индивидуальная катушка зажигания Лада Веста: Проверка, Замена

Лада Веста одна из самых популярных автомобилей в России и странах СНГ, а популярность она обрела благодаря современному внешнему виду, стильному дизайну и всеми знакомому двигателю, который при должном обслуживании способен прослужить верой и правдой ни одну сотню тысяч километров.

Одним из наиболее неприятных недостатков Лады Весты является, выходит из строя катушек зажигания. Так как в Лада Веста применяются индивидуальные катушки зажигания (ИКЗ), которые обеспечивают искрой один цилиндр, то есть на каждый цилиндр установлена одна ИКЗ. Такое исполнение искрообразование начало применяться впервые на Лада Приора, что позволило повысить мощность двигатель и равномерность его работы, но появилась проблема частого выхода из строя данных ИКЗ, особенно в мороз.

В данной статье речь пойдет о катушках зажигания на автомобиле Лада Веста, а именно об их назначении, признаках неисправности, проверке, а так же стоимости и самостоятельной замене детали.

Назначение

Катушка зажигания в автомобиле необходима для генерации высокого напряжения и подачи его на свечу зажигания, которая в свою очередь вырабатывает мощную искру в камере сгорания для воспламенения топливной смеси. Так как в Весте рабочее напряжение бортовой сети равно 12-14 Вольт, а для формирования мощной искры нужно несколько десятков тысяч Вольт, конечно, это напряжение необходимо не на постоянной основе, а в импульсах, но все же напряжение на катушке зажигания Лады Весты может достигать 35 кВ.

Катушка изготовлена так, что ее обмотка способна поднять напряжение с 14 В до 35 кВ в импульсе.

Устройство ИКЗ

Катушка зажигания Весты состоит из множества деталей. Сам корпус изготавливается из термостойкого диэлектрического пластика способного изолировать высокое напряжение на пробой. Так же внутри катушки имеется сердечник и обмотка. Сердечник выполняется из специальной электротехнической стали, а обмотка из меди. На конце ИКЗ имеется пружинка, которая вставлена в резиновый колпачок. Пружинка необходима для контакта между выводом катушки и наконечником свечи зажигания.

Ниже на картинке можно подробнее ознакомиться с конструкцией ИКЗ.

Признаки неисправности

Когда катушка зажигания выходит из строя на автомобиле наблюдаются следующие неисправности:

• Двигатель троит, не работает один из цилиндров. В таком случае зажигается лампа «проверьте двигатель», но изначально как только ДВС начал троить лампа мигает предупреждая водителя о неисправности;
• Двигатель троит, но после перезапуска работает нормально, это означает, что катушка неисправна;
• Отключается один из цилиндров на высоких оборотах, такая поломка возникает из-за пробоя изоляции колпачков;
• Двигатель плохо запускается;
• Большая вибрация ДВС после запуска.

Все эти симптомы должны сопровождаться зажженной лампой «Check Engine», так как катушки являются электрооборудованием и при их поломки ЭБУ начинает работать в аварийном режиме.

Проверка ИКЗ

Проверка катушки зажигания на Лада Веса производиться в несколько этапов: визуально, с помощью прибора и методом замены. Рассмотрим подробно все варианты проверки ИКЗ.

Визуальная

Такая проверка производиться путем демонтажа и осмотра катушки на повреждения. В исправной катушке не должно быть:

• Трещин;
• Сколов;
• Глубоких царапин;
• Пружинка должна иметь правильную форму;
• Резиновый колпачок не должен иметь трещин;
• Разъем должен четко фиксироваться в катушке.

Если на ИКЗ имеются какие-либо механические повреждения, особенно трещины или сколы, то эту катушку можно смело менять на новую, но выбрасывать ее не стоит. Так как катушки стоят очень дорого, а ИКЗ с внешними повреждениями еще можно починить и оставить в запас, путем обтяжки ее в термоусадку. Катушка с термоусадкой повысит сопротивление изоляции, что позволит еще какое-то время передвигаться на ней.

С помощью прибора

Такую проверку можно осуществить с помощью обычного бытового мультиметра, путем замера сопротивления между обмотками ИКЗ. Для этого выставляем на приборе переключатель на измерение сопротивления, а его щупы подключаем к крайним выводам ИКЗ. Сопротивление первичной обмотки должно быть в районе 1 Ом.

Далее подключаем щупы мультиметра к центральному штекеру и к выводу катушки (куда вставляется свеча). Сопротивление должно быть 300-400 кОм.

Если данные соответствуют нормативам, то катушка исправна, если при прозвонке какой-либо из обмоток прибор показывает бесконечность, то есть 1, то обмотка находится в обрыве и катушку уже никак не починить.

Перестановка

Такая проверка катушки заключается в методе исключения, то есть подозрительную катушку нужно переставить в другой цилиндр и проверить если этот цилиндр откажет, то неисправна катушка и требует замены. Устанавливать подозрительную ИКЗ необходимо в заведомо исправный цилиндр.

Частые поломки ИКЗ

Наиболее часто катушки на Лада Веста выходят из строя из-за времени и высоких температур, так как они выполняются не из самых лучших материалов. Наиболее частая поломка катушек это трещины на изоляции, которые приводят к пробою искры на корпус и, следовательно, к пропускам зажигания. Такую поломку можно исправить с помощью термоусадки, но, как правило, это ненадолго.

Так же довольно часто свою упругость теряет пружинка, которая создает контакт между ИКЗ и свечой. Чтобы исправить такую поломку достаточно снять катушку и растянуть пружинку.

Резиновый колпачок, со временем из-за высокой температуры начинает трескаться, что приводит к потере искры на корпус и к пропускам зажигания в цилиндре.

Стоимость

Приобрести новую ИКЗ можно по разным ценам, но если отдавать предпочтение оригинальной детали, то ее цена стартует от 1500 рублей. Существует множество аналогов, которые практически не уступают оригинальной детали, но стоит опасаться китайских производителей ИКЗ, стоимость их катушек начинает от 500 рублей, но это, как правило, «лотерея» не всегда попадаются катушки способные проработать и месяц.

Замена

Замена катушек производиться довольно просто, для произведения данной работы не понадобиться особых умений в ремонте автомобиля. Достаточно лишь иметь подходящий инструмент и желание починить свой авто самостоятельно.

Как проверить катушки зажигания Лада Веста мультиметром

Катушки зажигания являются одной из важнейших частей системы зажигания автомобиля. В их работе задействованы различные электрические компоненты, поэтому важно периодически проверять их на работоспособность. Одним из самых популярных способов проверки катушек зажигания является использование мультиметра. В этой статье мы расскажем вам о том, как провести проверку катушек зажигания Лада Веста с использованием мультиметра пошагово.

Первым шагом для проверки катушек зажигания Лада Веста мультиметром является отключение аккумулятора автомобиля. Это важно для избежания возможного повреждения электрической системы автомобиля во время проведения проверки. Следующим шагом необходимо найти катушки зажигания, которые расположены на двигателе автомобиля. Обычно они установлены на верхней части двигателя и соединены с свечами зажигания.

Примечание: перед тем, как начать проверку катушек зажигания, убедитесь, что двигатель полностью остыл после последней поездки. Работа с горячим двигателем может быть опасной и привести к ожогам.

Подключите мультиметр к катушке зажигания. Положите один контакт мультиметра на центральный контакт катушки, а другой контакт на корпус. Включите мультиметр в режим измерения сопротивления (Омметр). Посмотрите на показания мультиметра. Если они находятся в пределах нормы, значит катушка зажигания работает исправно. Если же показания значительно отличаются от нормы, возможно, катушка зажигания вышла из строя.

Повторите этот процесс для каждой катушки зажигания на двигателе автомобиля. Если вы обнаружили неисправность одной из катушек, рекомендуется заменить все катушки зажигания сразу, так как вероятность выхода из строя других катушек тоже высока.

В этой статье мы рассмотрели пошаговую инструкцию по проверке катушек зажигания Лада Веста мультиметром. Проверка катушек является важной частью технического обслуживания автомобиля, и регулярная проверка поможет избежать возможных поломок и проблем с зажиганием двигателя. Не забывайте, что безопасность всегда должна быть на первом месте, поэтому перед проведением проверки катушек зажигания убедитесь, что двигатель остыл.

Подключите мультиметр к катушке зажигания

Прежде чем приступить к проверке катушки зажигания, необходимо установить мультиметр в режим проверки сопротивления. В большинстве мультиметров для этого необходимо повернуть переключатель на положение «Омметр» или «Ω».

Далее следует отключить провода от катушки зажигания. На обычном автомобиле Лада Веста катушка зажигания находится под крышкой двигателя, возле свечи зажигания. Отсоедините провода, отвернув соответствующие крепления.

Теперь можно приступить к подключению мультиметра. Наиболее популярный способ подключения состоит в том, чтобы один контакт мультиметра подсоединить к одному из выходов на катушке зажигания, а другой контакт – к массе автомобиля. Возможно, вам придется удалить изоляцию с провода, чтобы иметь доступ к месту контактирования.

Как только с подключением все готово, можно приступать к проверке. В данном случае мы должны определить сопротивление катушки зажигания, которое должно быть обозначено в технической документации. Если полученное значение не соответствует техническим характеристикам катушки, это означает, что она неисправна и требует замены.

Измерьте сопротивление катушки зажигания мультиметром

Для проверки катушки зажигания вашей Лада Веста с помощью мультиметра, вам потребуется измерить сопротивление этой катушки. Сопротивление может служить показателем состояния катушки и помочь определить, работает она правильно или нет.

Шаг 1: Убедитесь, что двигатель автомобиля выключен и остыл.

Шаг 2: Откройте капот и найдите катушку зажигания. Обычно она расположена неподалеку от свечей зажигания и имеет провода, подключенные к ней.

Шаг 3: Отсоедините провода от катушки зажигания. Это нужно сделать перед измерением сопротивления.

Шаг 4: Включите мультиметр и установите его в режим измерения сопротивления (Омметр).

Шаг 5: Подключите одну из щупов мультиметра к первому клемму катушки зажигания, а другую щуп поочередно к остальным клеммам. Запишите значения, которые вы получили.

Шаг 6: Сравните полученные значения с допустимым диапазоном сопротивления для катушки зажигания вашей Лада Веста. Обычно допустимое сопротивление указано в технической документации или может быть получено от производителя.

Шаг 7: Если измеренное сопротивление находится в пределах допустимого диапазона, можно сделать вывод, что катушка зажигания функционирует нормально. Однако, если измеренное сопротивление сильно отличается от допустимого диапазона, это может указывать на неисправность катушки зажигания и требовать ее замены.

Обратите внимание, что для конкретной модели автомобиля допустимые значения сопротивления могут отличаться, поэтому имеет смысл обратиться к руководству по эксплуатации или проконсультироваться с производителем автомобиля.
