Как проверить реле регулятор генератора валео

Замера реле регулятора | генератор Valeo

Приветствую! Меняя термостат, решил осмотреть состояние щеток генератора. И вовремя я это решил проверить!

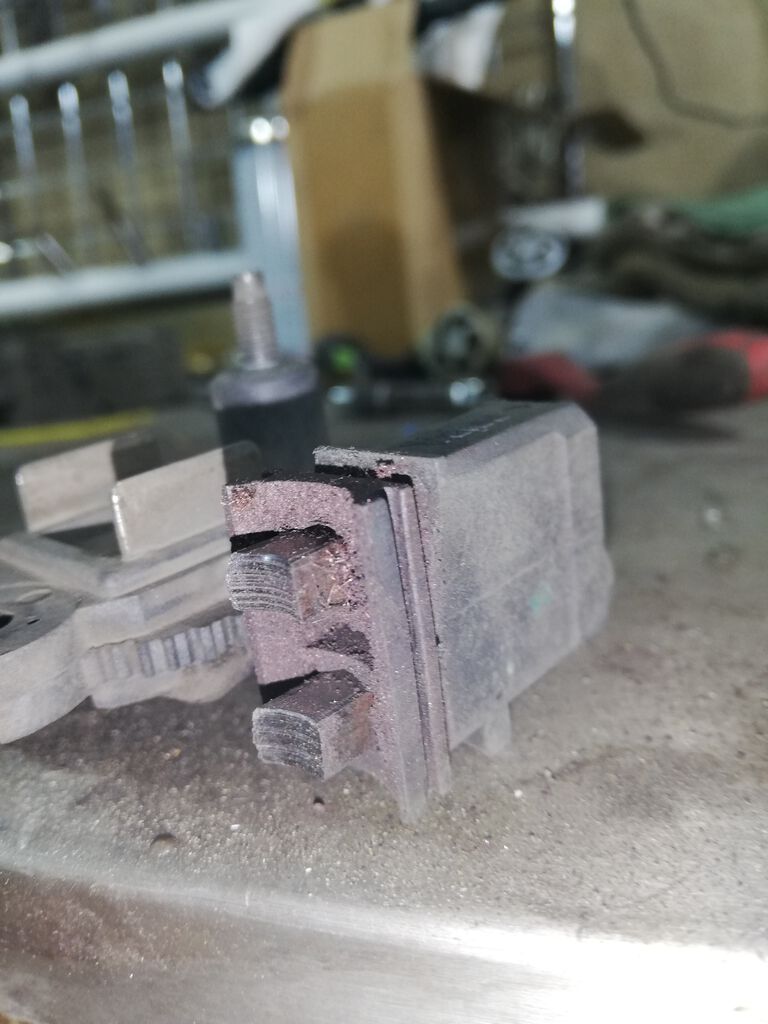

Остаток должен быть минимум 5мм, у меня даже 3мм не было, щетки практически не прижимались.

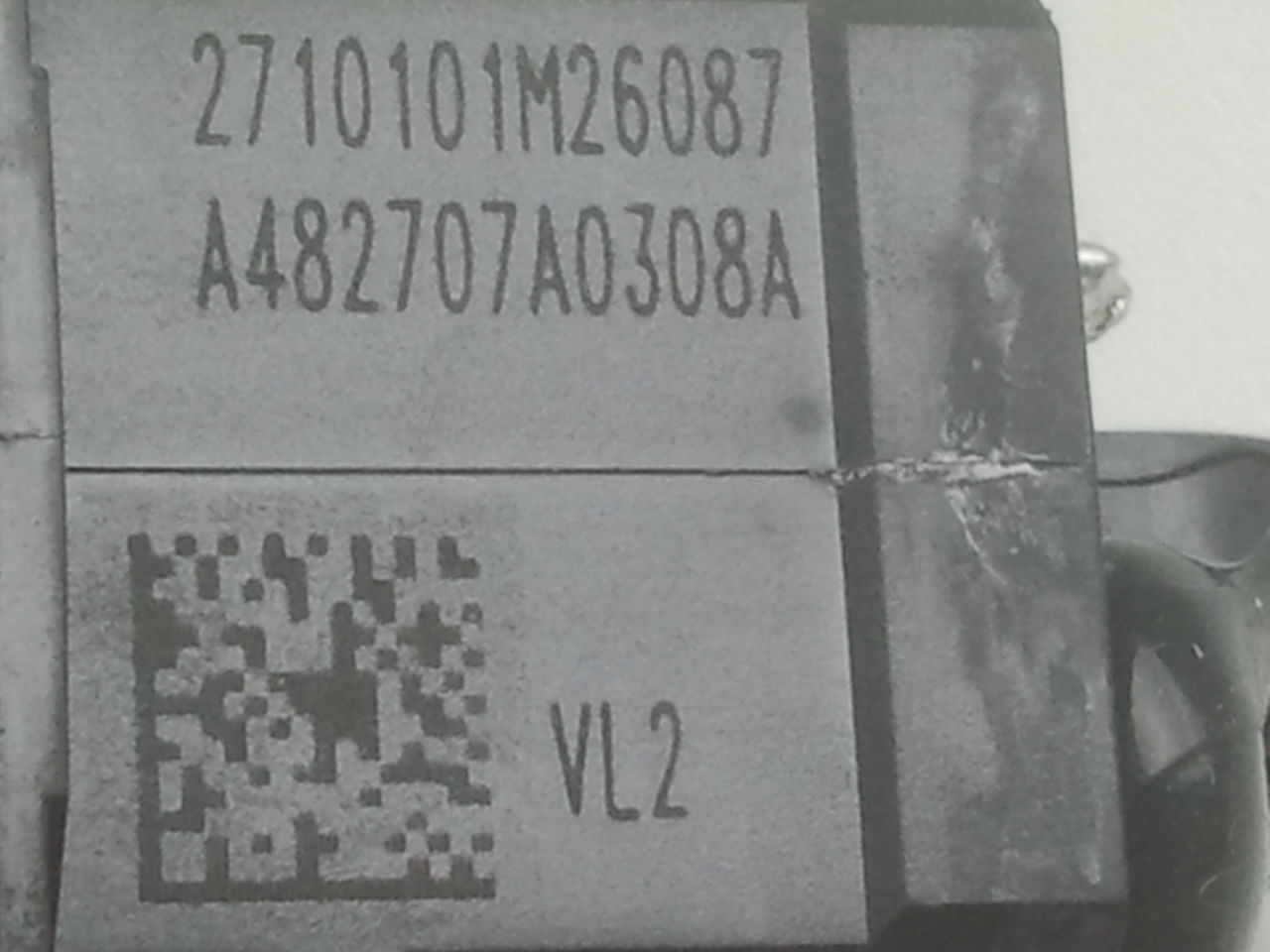

Реле регулятор еще заводской, номер 2542604. Как выяснилось с этим номером поставлялись только на конвейер, а для продажи 599316! Но это тот же самый регулятор.

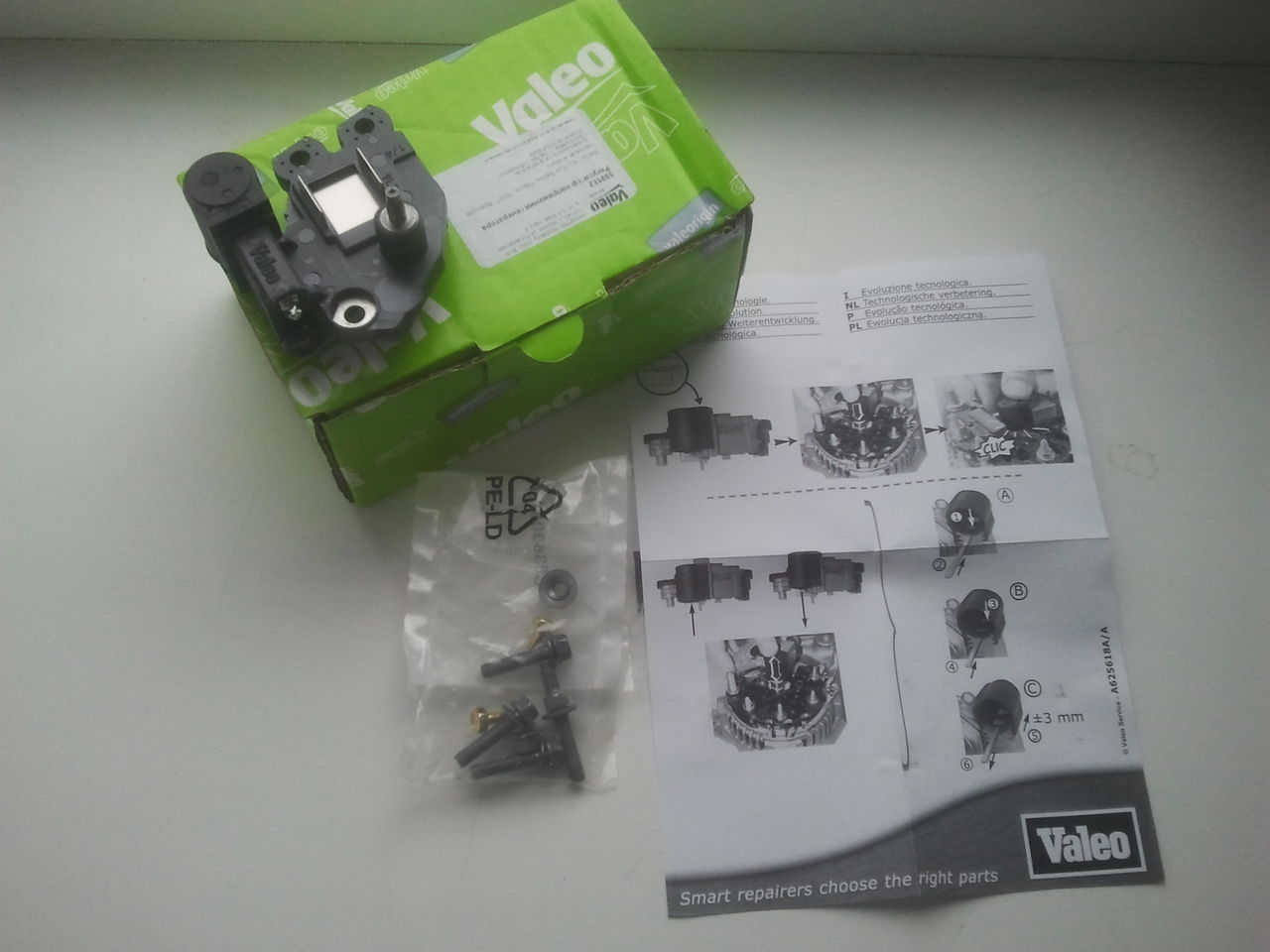

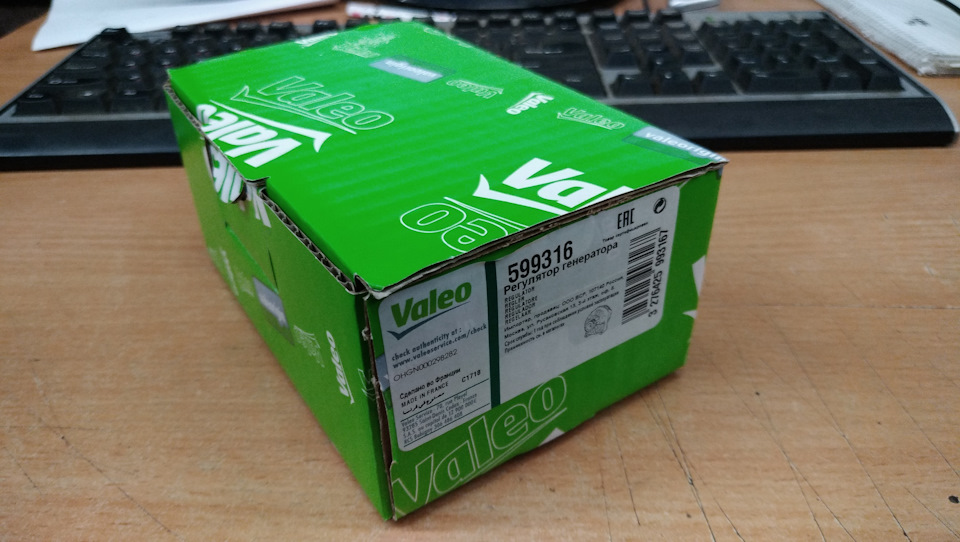

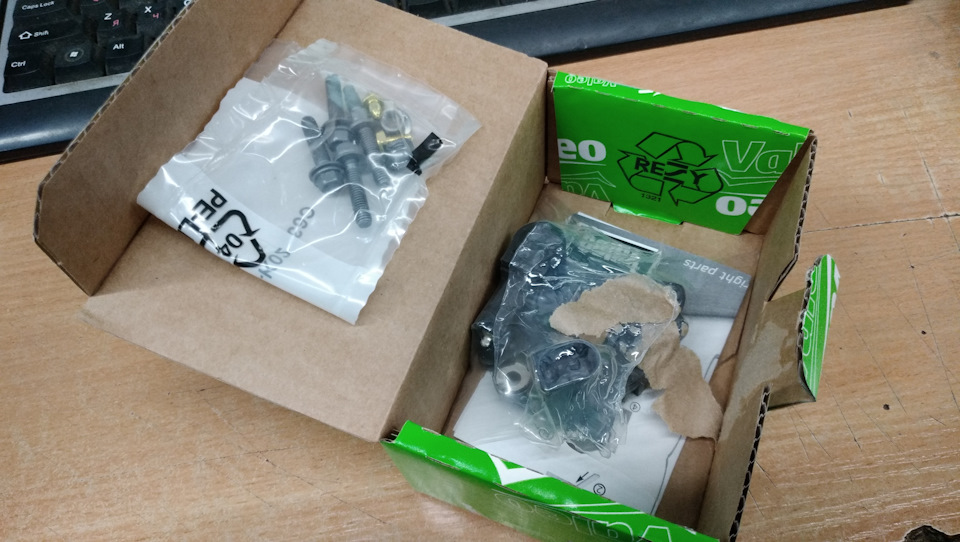

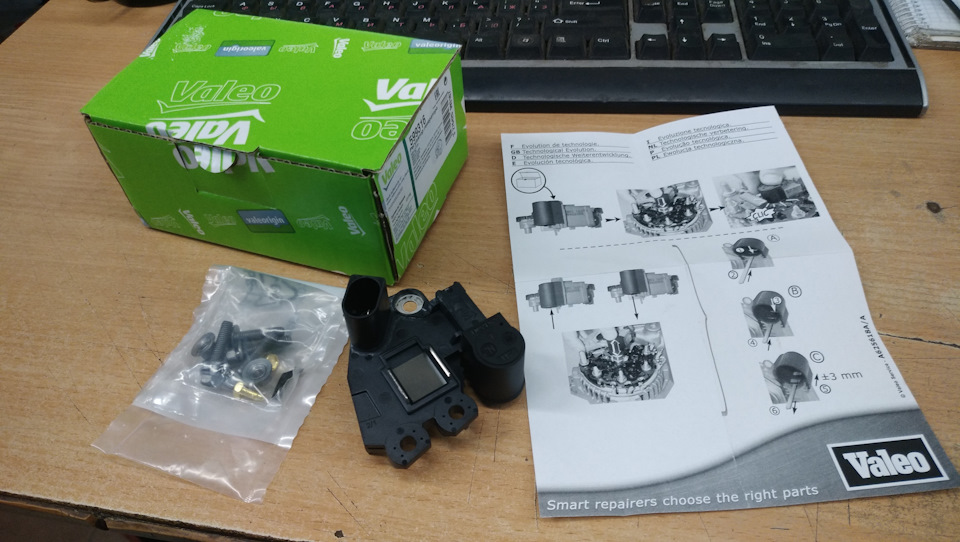

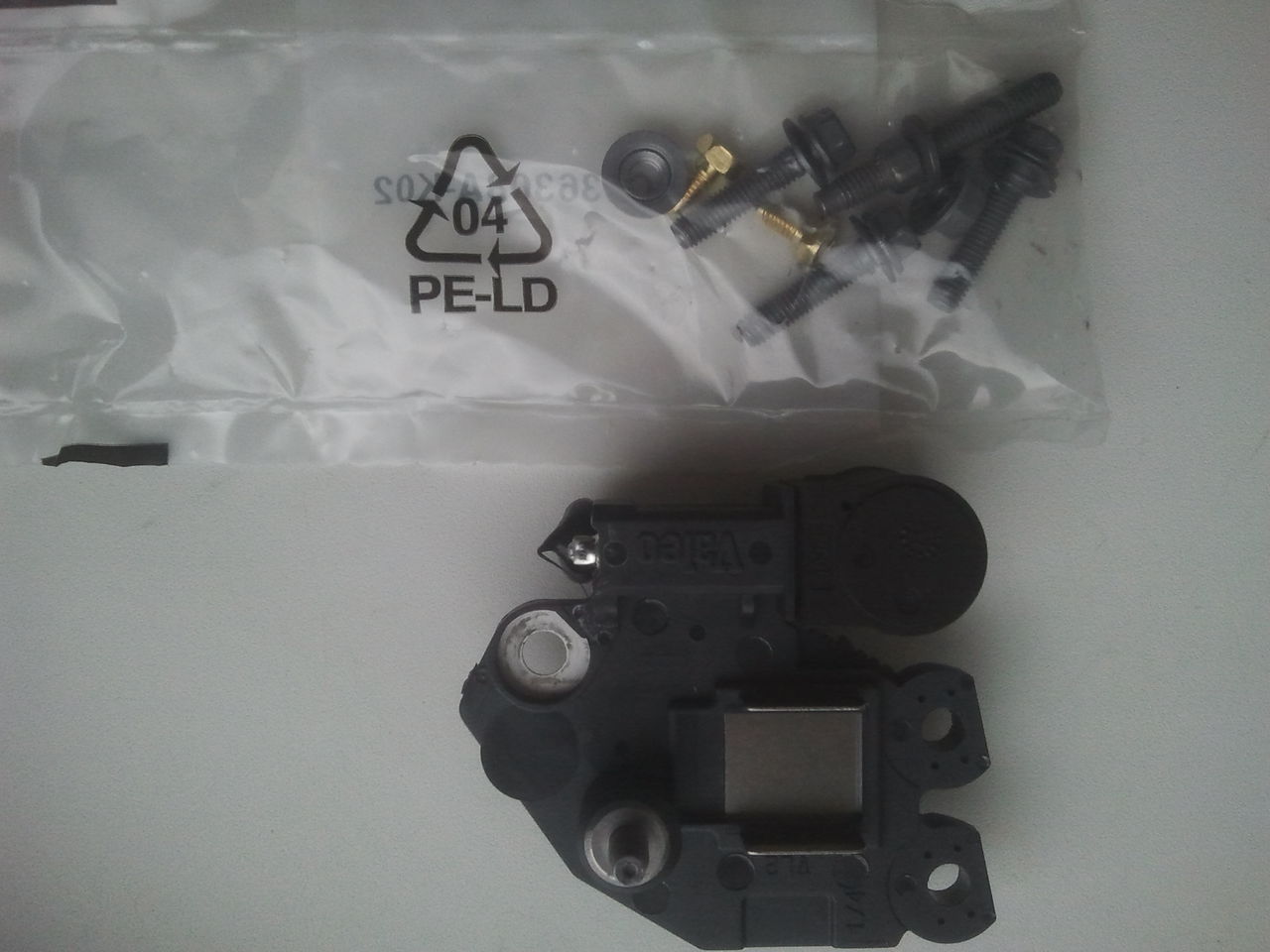

Упаковка порадовала, сам регулятор зафиксирован на дней коробке, в комплекте куча крепежа и макулатура.

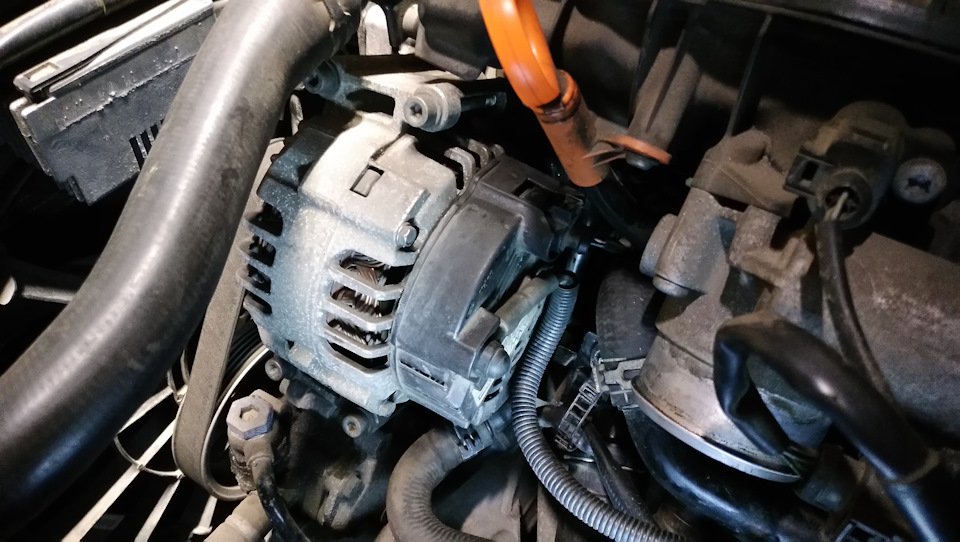

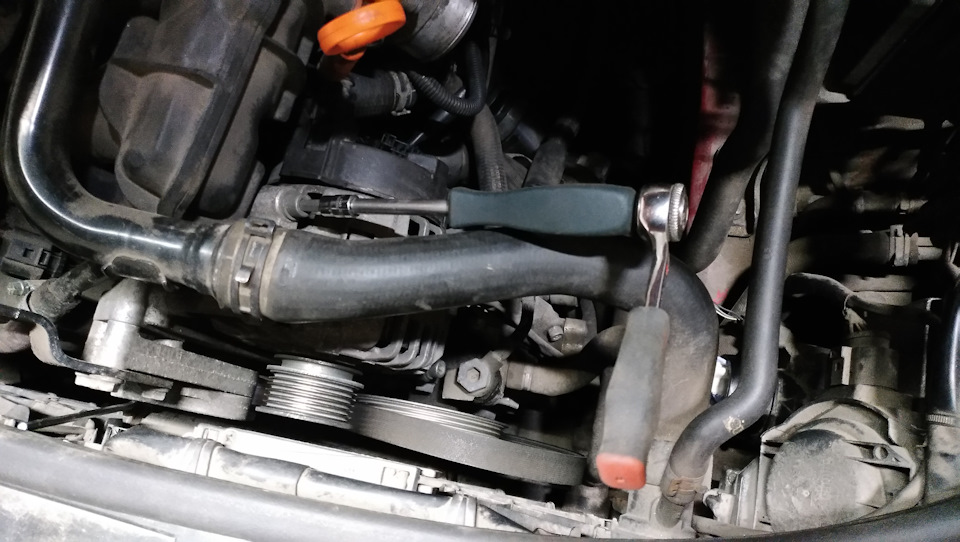

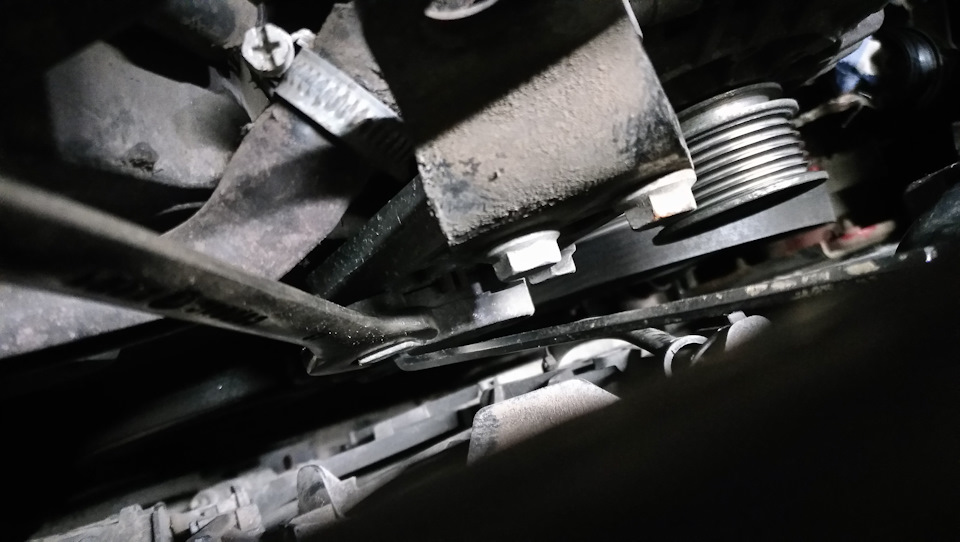

Приступаем. Оттягиваем натяжитель ремня подходящим ремнем и стопорим шестигранником.

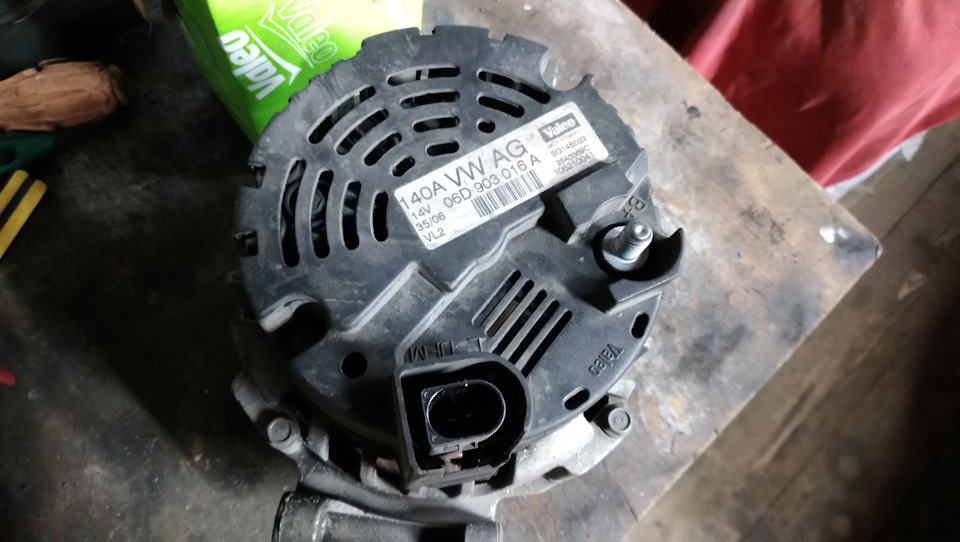

Сам генератор крепится 4мя болтами.

Не забываем скинуть клемму с акб и открутить силовой кабель от генератора и снять разъем.

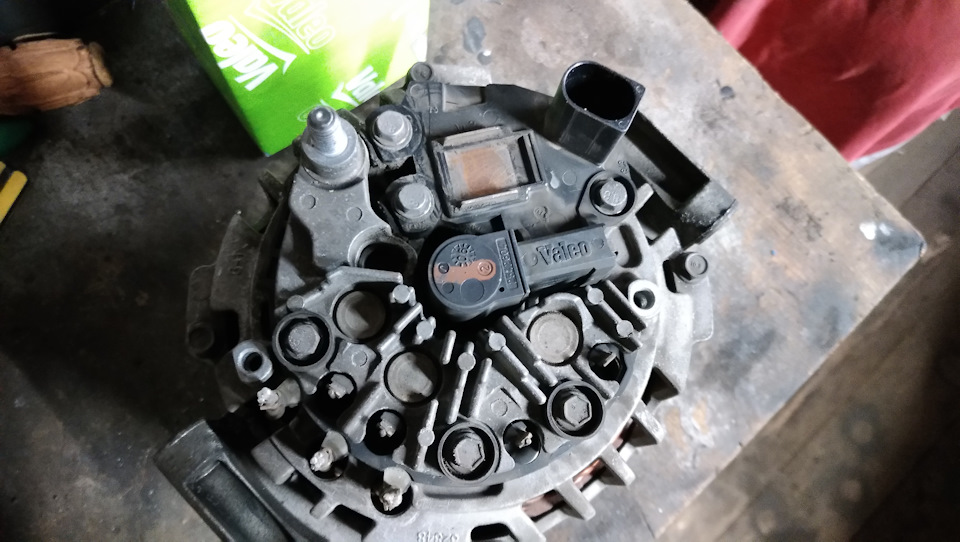

Задняя крышка крепится двумя болтами (кажется на 7 или на 6).

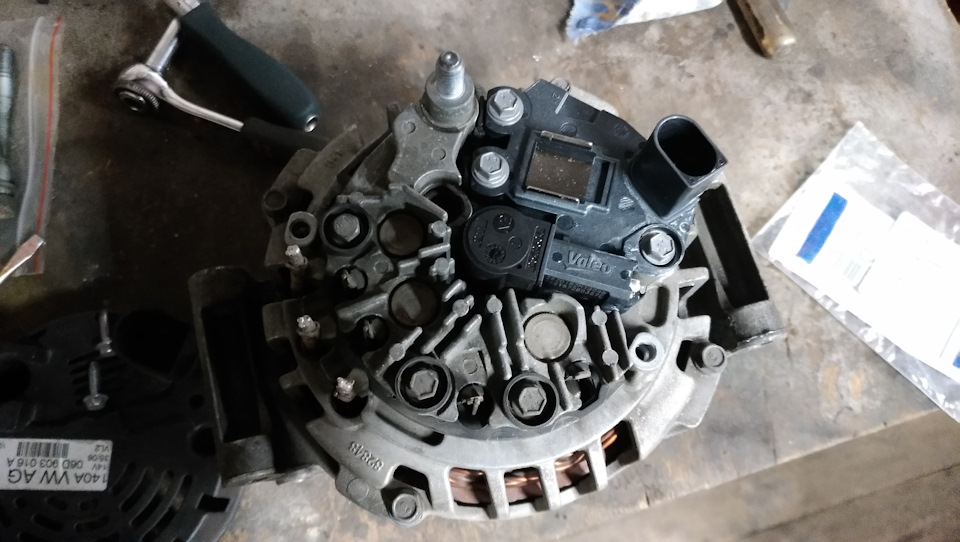

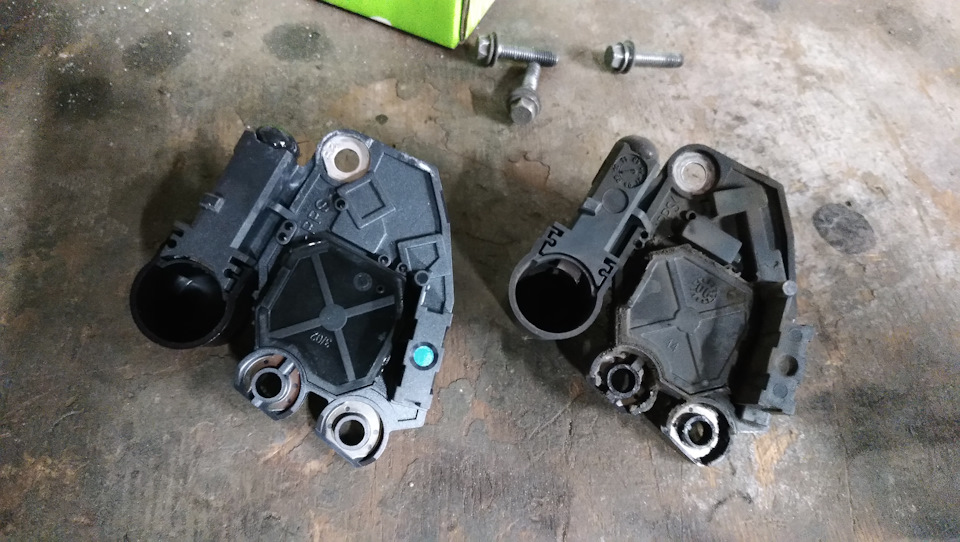

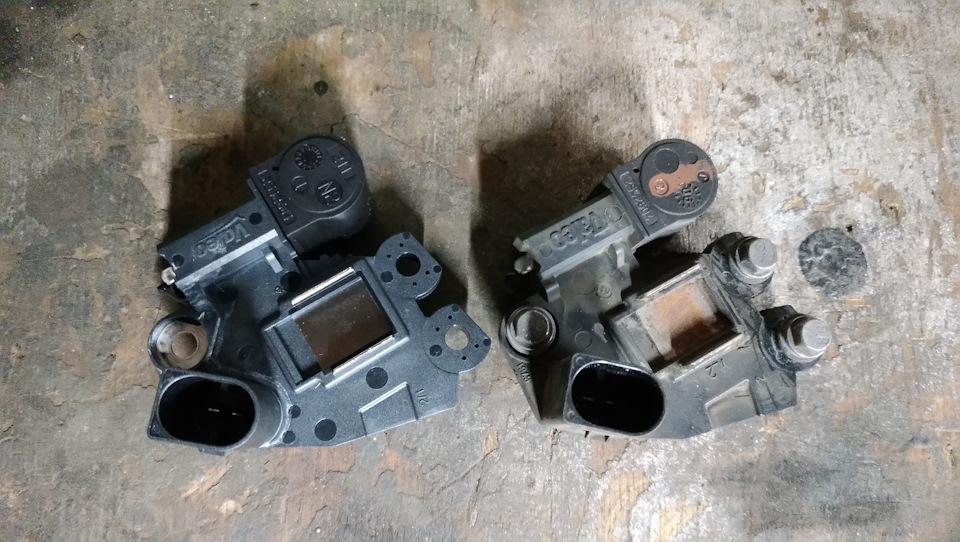

Старый и новый реле регуляторы

В общем то ничего сложного. Почему не перепаял щетки? Решил для профилактики поменять полностью, все таки больше 10 лет ему, а неприятностей в дальней поездке может доставить.
Так же не забываем проверять обгонную муфту и состояние ремня.

Как проверить реле регулятор генератора Valeo мультиметром

Генератор – это важная часть автомобильной электрической системы, отвечающая за зарядку аккумулятора и подачу электроэнергии по всему автомобилю. Одним из ключевых компонентов генератора является реле регулятора, которое контролирует выходное напряжение и стабилизирует его на определенном уровне.

Многие автомобили используют реле регулятор генератора фирмы Valeo, которое известно своей надежностью и качеством. Однако, со временем реле может выйти из строя и потребовать замены. Вместо того, чтобы сразу идти в автосервис, вы можете самостоятельно проверить реле регулятор генератора мультиметром.

В этой статье мы расскажем вам, как правильно проверить реле регулятор генератора Valeo мультиметром. Мы предоставим вам подробную инструкцию, которая поможет вам определить, работает ли реле регулятора корректно, или требуется его замена.

Используйте мультиметр, чтобы проверить электрические характеристики реле регулятора генератора Valeo. Следуйте нашей подробной инструкции и будьте уверены в своих действиях!

Как проверить реле регулятор генератора Valeo мультиметром

Реле регулятора генератора является важной частью системы зарядки автомобиля. Оно контролирует выходное напряжение генератора и поддерживает его на определенном уровне. Если реле регулятора не работает должным образом, то это может привести к проблемам с зарядкой аккумулятора и другими электрическими системами автомобиля.

Для проверки реле регулятора генератора Valeo мультиметром следуйте следующим шагам:

1. Откройте капот автомобиля и найдите генератор Valeo. Обычно он расположен на передней части двигателя и имеет несколько проводов, подключенных к нему.
2. Остановите двигатель и ожидайте, пока он полностью остынет.
3. Отсоедините провода, подключенные к реле регулятора генератора. Обычно они имеют разъемы или зажимы, которые можно легко отсоединить.
4. Установите мультиметр в режим проверки сопротивления (Ohmmeter) или в режим проверки диода (Diode Check).
5. Подключите один из концов мультиметра к корпусу реле регулятора генератора, а другой конец мультиметра — к каждому из контактов реле. Если мультиметр показывает нулевое сопротивление или низкое значение, значит, реле работает исправно. Если мультиметр показывает бесконечное сопротивление или очень высокое значение, значит, реле сломано и должно быть заменено.
6. Повторите процедуру проверки для каждого из контактов реле регулятора генератора.
7. Если все контакты реле регулятора генератора показывают низкое сопротивление, то проблема может быть связана с другими компонентами системы зарядки автомобиля. Обратитесь к специалисту для диагностики и ремонта.

Проверка реле регулятора генератора Valeo мультиметром является важной процедурой для поддержания нормальной работы системы зарядки автомобиля. Следуйте инструкции и при необходимости заменяйте сломанные реле регулятора.

Подготовка к проверке реле регулятора генератора Valeo

Для проверки реле регулятора генератора Valeo с помощью мультиметра необходимо выполнить следующие подготовительные шаги:

1. Подготовьте рабочее место и инструменты.
2. Один из основных инструментов, который потребуется для проверки, это мультиметр. Убедитесь, что мультиметр заряжен и готов к использованию.
3. Также потребуется провод для соединения мультиметра с реле регулятора герератора Valeo.
4. Установите мультиметр в режиме измерения сопротивления (омметра).
5. Перед началом проверки убедитесь, что генератор и другие системы автомобиля отключены, чтобы избежать возможных повреждений.

После выполнения всех подготовительных шагов вы будете готовы приступить к проверке реле регулятора генератора Valeo и выявлению возможных проблем.

Шаги для проверки реле регулятора генератора Valeo мультиметром

Проверка реле регулятора генератора Valeo с использованием мультиметра может быть осуществлена следующими шагами:

1. Отключите автомобиль: Перед началом работы с электрическими компонентами автомобиля всегда отключайте его с помощью зажигания и снимайте клемму отрицательного заряда аккумулятора.
2. Найдите реле регулятора генератора: Реле регулятора генератора Valeo обычно расположено на корпусе генератора или в близости от него. Возможно, вам придется обратиться к руководству по ремонту автомобиля для получения точных инструкций.
3. Проверьте напряжение батареи: Подключите мультиметр к клеммам аккумулятора и проверьте напряжение. Напряжение должно быть около 12 вольт.
4. Проверьте коннектор реле регулятора генератора: Отсоедините коннектор от реле регулятора генератора. Используя мультиметр, проверьте значения сопротивления между контактами коннектора. Сопротивление должно быть близким к нулю.
5. Проверьте контакты реле регулятора генератора: Подсоедините мультиметр к контактам реле регулятора генератора. Перед тестированием убедитесь, что мультиметр настроен на измерение сопротивления. Затем проверьте значения сопротивления между каждой парой контактов. Значения должны быть близкими к нулю.
6. Проверьте мультифункциональный выключатель реле регулятора генератора: Если генератор оборудован мультифункциональным выключателем, проверьте его работу. Используйте мультиметр для проверки сопротивления между контактами мультифункционального выключателя при различных положениях ключа зажигания. Значения сопротивления должны изменяться в зависимости от положения ключа.

Важно помнить, что при проведении тестов с электрическими компонентами автомобиля всегда соблюдайте меры безопасности. Если у вас нет опыта работы с электричеством, лучше обратиться к специалисту.

Вопрос-ответ

Зачем нужно проверять реле регулятор генератора Valeo?

Проверка реле регулятора генератора Valeo позволяет определить его работоспособность и выявить причину возможных проблем с генератором. Это помогает предотвратить поломку генератора и обеспечить его нормальное функционирование.

Какие признаки могут свидетельствовать о неисправности реле регулятора генератора Valeo?

Неисправность реле регулятора генератора Valeo может проявляться различными способами. Например, генератор может не заряжать аккумуляторную батарею, или наоборот, заряжать ее слишком сильно, что может привести к ее перегреву. Также возможны проблемы с подачей тока на электроприборы автомобиля. Все эти симптомы могут указывать на неисправность реле регулятора генератора Valeo и требуют проверки.

Как правильно проверить реле регулятор генератора Valeo мультиметром?

Для проверки реле регулятора генератора Valeo мультиметром нужно выполнить несколько шагов. Сначала нужно отсоединить генератор от автомобиля и изолировать контакты, чтобы избежать короткого замыкания. Затем нужно подключить мультиметр к контактам реле и проверить значения сопротивления и напряжения при разных режимах работы генератора. Детальная инструкция по проверке приведена в статье.

Как проверить реле регулятор генератора валео

10 июня 2021

forf focus III. форд фокус 3 1,6л механика 105л.с.
Тоже начало иногда пропадать зарядка АКБ, не заряжает АКБ, не работает генератор, не заряжается аккумулятор.

Снял, разобрал генератор.
Регулятор напряжения, в нём же и щетки — вышел из строя.
Купил и поставил новый.
Всё ок, работает!

Обязательно чтобы "реле регулятора напряжения" имел контакт LIN (!)

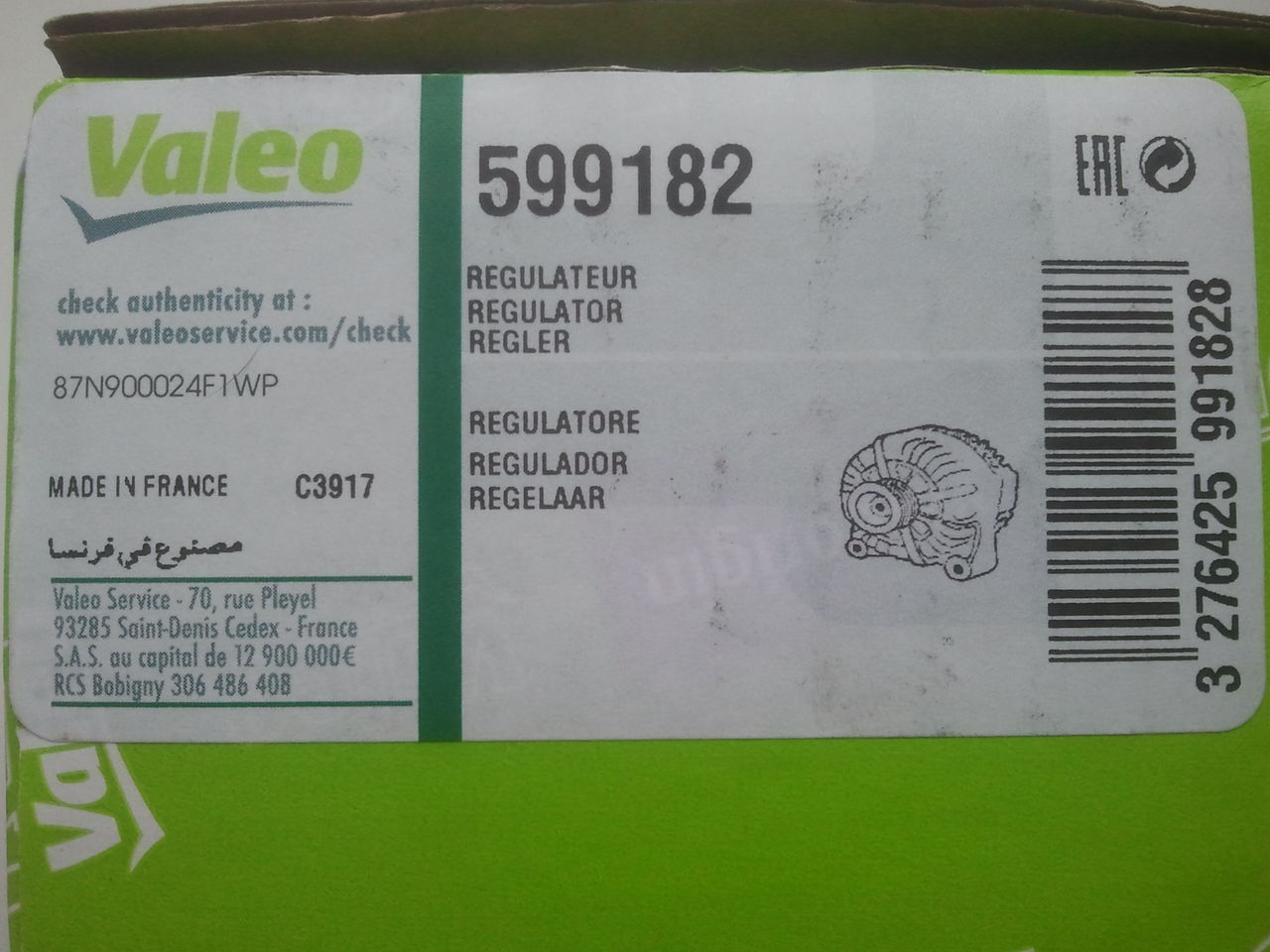

Я покупал Valeo 599182

3000 руб. РФ или 40$

попутно можно поменять:
Коллектор Cargo230090
2 подшипника
проставку

forf focus III. форд фокус 3 1,6л механика 105л.с.
Тоже начало иногда пропадать зарядка АКБ, не заряжает АКБ, не работает генератор, не заряжается аккумулятор.

Снял, разобрал генератор.
Регулятор напряжения, в нём же и щетки — вышел из строя.
Купил и поставил новый.
Всё ок, работает!

Обязательно чтобы "реле регулятора напряжения" имел контакт LIN (!)
Я покупал Valeo 599182

3000 руб. РФ или 40$

15 дек абря 2020

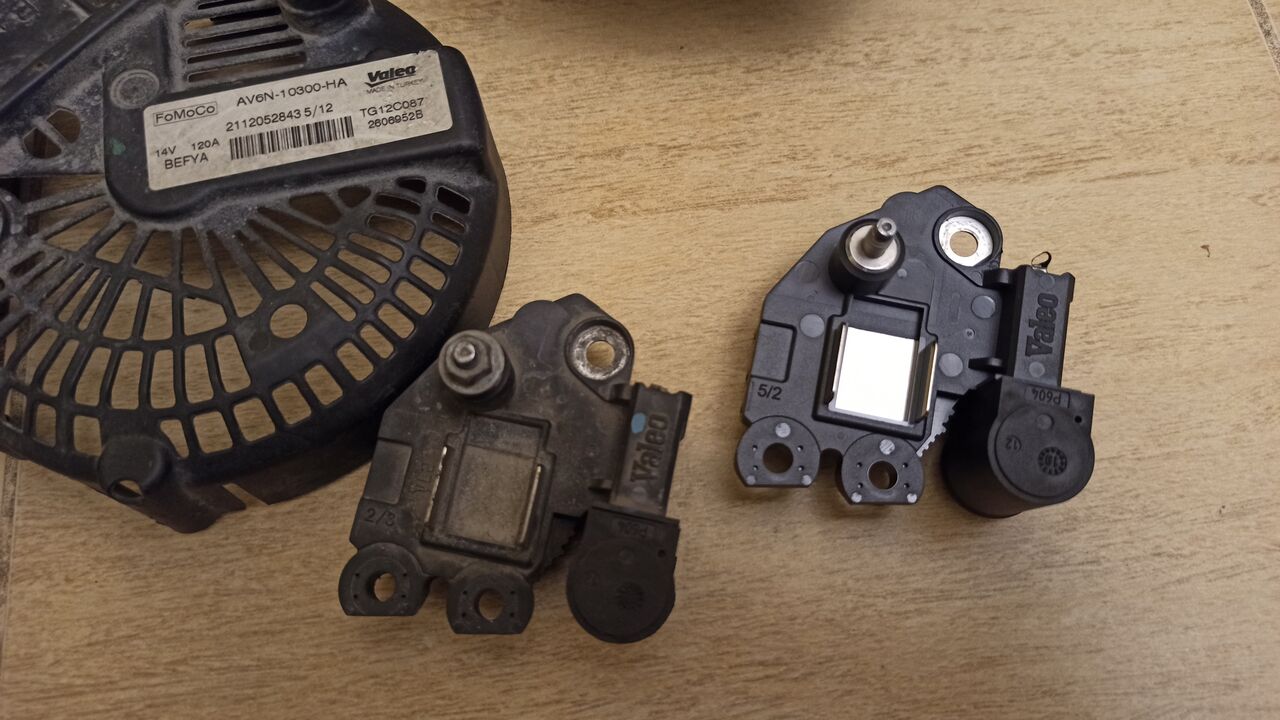

свою проблему,указанную выше тоже решил заменой модуля 599182 на генераторе. Износ якоря или как его правильно,что на втором фото,тоже плюс-минус такой же.после замены зарядку пказывал 15.1 (аккум новый),сейчас бывает и 13.5 может показать,видимо форд сам знает что ему надо. теперь зарядку проверяю скинув клемму на заведеную,если не заглох,значит в порядке.предварительно замерив мультиметром,способ действительно рабочий.пару дней назад опять запищал,что низкое давление в шинах,уже приготовился к гирлянде на приборке и заглохшему мотору,но пронесло.действительно правое переднее колесо чуть спустило,накачал на заправке,запмнил новое значение,вроде пока ездит. колеса- зима оригинал,вроде нет там никаких датчиков,как он определяет падение давления?

27 янв аря 2020 mobile

Kirion
Возьми у кого-нибудь акб, чтобы проверить и опровергнуть или подтвердить его неисправность.

Кстати, смотрел на реле регулятор kargo 332115 выдаёт замену VALEO 599182 .

20 июля 2018

НЕМНОГО ИНФЫ по генератору 1.6 120А на ФФ3 (в оригинале VALEO):

ГЕНЕРАТОРЫ
FORD 1685794 (старые FINIS 1698214, 1469714)
VALEO TG12C087 (альтернативные номера TG12C037, 440135, 439612)
HC CARGO 114883

РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ
VALEO 599182 (599194)
HC CARGO 332115 (333966)

ПОДШИПНИК МАЛЫЙ (внутренний диаметр 15.00, внешний диаметр 35.00, высота 11.00)
VALEO 593564
HC CARGO 333110 (6202-2RS/C3), 142272
FAG 140084 (6202-2RS1)

ПОДШИПНИК БОЛЬШОЙ (внутренний диаметр 17.00, внешний диаметр 47.00, высота 14.00)
VALEO 593563
HC CARGO 333119 (6303-2RS P6/C3), 142270
FAG 140093(6303-2RS1)

КОЛЛЕКТОР (КОНТАКТНЫЕ КОЛЬЦА) (внешний диаметр 14.90, внутренний диаметр 6.60/8.85, общая длина 48.30)
VALEO / HC CARGO 230090

ЩЕТКИ (высота 6.40, длина 15.40, толщина 4.60, общая длина 48.00)
VALEO 092950 = HC CARGO PX602 — 2 щетки (комплект)
HC CARGO P60 — 1 щетка

Почитал тред и пришел к следующему, если не прав, то ткните пжл в чем (далее речь о генераторе Valeo 120A с 1.6/125)

1. Щетки представляют единую конструкцию с реле напряжения и без колхоза меняются этим единым блоком (valeo 599182 )
2. Коллекторные кольца Cargo 230090 и аналогичные (Ika 1.2020.0, AS ASL9015 и пр.)
3. Передний подшипник 15x35x11 мм (Cargo 140084, FAG 62022RSR, IKA 881570, SKF 62022RS1C3, SNR 6202LLU5K и пр.)
4. Задний подшипник 17х47х14 мм (Cargo 140093, FAG 63032RSR, IKA 881580, SKF 6303, SNR 6303LLU5K и пр.)
5. Кольца надо протачивать на токарнике, чтобы убрать биения
6. Генератор в случае одного ремня снимается без его перерезания откручиванием шкива помпы

А теперь ускользающие от меня моменты:
1. Что на этих фото случилось и зачем надо что-то пропаивать?
2. Обязательно ли протачивать коллекторные кольца на токарнике для минимизации биения?
3. Нужен ли какой-либо специнструмент для разбора генератора и замены з/ч из списка выше? Нет ли там хитрых головок и ключей за много денег, выпрессовываются ли подшипники обычной выжимкой итд.

Итог моей борьбы с горящей на малых и ХХ оборотах лампой зарядки.
Прозвонка всех компонентов гены, проводки и разъемов — результат положительный, всё отлично. Грешить можно было только на регулятор или блоки PCM, BCM. Начал с малого. Заказал оригинал Valeo 599182 . В комплекте идет крепеж и инструкция. Интересно упакован сам регулятор — в коробке залит полиэтиленовой пленкой. Не вскрыв ее, подменить его не получится.

Друзья, прошу минуточку всего личного и профессионального внимания!

Фф3, 1,6 МКПП, 105лс, 2012г, С чего все началось:

1. При движении на авто падение стрелок на щитке приборов, без движения все норм. диагностика жаловалась на щиток приборов. Электрик снял плату, запаял участки, на которых были микротрещина (тема актуальная среди некоторых владельцев фф3). Проблема не устранена.

2. Полезли под копот, напряжение на аккумуляторе 15,5 и выше. Приговорили реле генератора. Заказал реле 599182 , поставили, наблюдаем следующую проблему: при запуске двигателя 14.8, через пару минут падает до 12.5. Теперь не даёт зарядку. Диагностика показывает, что реле напряжения работает, проблема с генератором (так говорит диагност)

3. Сняли гену, полностью разобрали, прозвонили, проверили диодный мост и тп — все норм, все работает. У 3х электриков и 1го старого генераторщика проверял — все об одном — генератор работает! Стенд в Махачкале найти не могу.

4. Пошёл на Авторазбор, взял живой генератор, ставлю на свою машину — та же беда, заводишь, 14.4-14,8, далее падение и щиток приборов выдаёт самые ужасные ошибки (горит все что существует). Т.е проблема не в генераторе.

5. Снял с разбора, буду возвращать, дали 3 дня для возврата, поставил свой генератор. В старом реле перепояли щетки и поставили старое реле. Что с ним, что с Новым — все одинаково теперь.

Что делать? Может кто подскажет? Уже голова кругом. Ближайший ОД в мин водах и Ставрополе. Это крайняя мера. 3 дня с этим авто ношусь по сервисам — безрезультатно, только трата денег.

Кап ремонт автомобильного генератора Valeo 90А ⁠ ⁠

В данном посте расскажу и покажу как легко и не принужденно можно самому откапиталить генератор без больших усилий.

Ну вот, подкрался пушистый полярный лис к моему генератору, он у меня изначально жизнью замучен был 🙂 Токосъемные кольца были на последней стадии, я года 3 назад заглядывал внутрь, два года назад начал не много какой то подшипник подшумливать но гена не сдавался, помер только сейчас, перестал зарядку давать 🙂 А раз все в нем подошло к концу то решил полный кап ремонт провести. Заменить токосъемные кольца, поставить правильные подшипники и щетки новые. То есть буду менять все что движется и изнашивается в генераторе.

Немного хочу сказать про подшипники. Продают и ставят зачастую не те, точнее по геометрическому размеру те, а по назначению НЕТ. А потом расстраиваются что они ходят мало или на левак грешат 🙂 Подшипники, кроме размеров, имеют еще много параметров, не буду все это описывать, кому надо почитает в справочниках. Заострю внимание только на одном параметре, важном именно в генераторах – Внутренний (тепловой) зазор! Генератор это высокообортистый теплонагруженный узел и подшипники должны быть рассчитаны на это, иметь нужный зазор под нагрев. На генератор нужны подшипники с окончанием в маркировке C3 , или минимум CM. С3 это увеличенный тепловой зазор, CM зазор тоже увеличенный, но он нечто среднее между стандартным, который не маркируется, и увеличенным С3 . Если на генератор поставить передний подшипник не С3 , то он быстро сдыхает. Причина как раз в этом самом увеличенном тепловом зазоре, плюс смазка и пыльники должны быть для высоких оборотов 11000-12000. CM это для электродвигателей, поэтому и для генератора тоже пойдёт, но лучше С3. Вот в принципе все что вам нужно знать про подшипники для генератора.

Вот фото зашумевшего, «не правильного», и фото правильного подшипника.

С самым важным, с подшипниками, разобрались, купили правильные подшипники, можно приступать к капиталке гены.

Берем генератор и на операционный стол его. В идеале надо заскочить на любой сервис или шиномонтаж и открутить шкив пневмогайковертом, сее ну очень настоятельно рекомендую. Но дело было вечером и ехать было лениво куда либо, а по сему я по старинке 🙂

Снимаем заднюю крышку, снимаем «таблетку», «реле регулятор», «регулятор напряжения» ну как только не называют их 🙂

Аккуратно откусываем шесть выводов обмотки от диодного моста.

Откусывая обмотки имейте ввиду, что придется их паять обратно, а по сему «кусайте» вдоль провода-контакта, по середине между ними, ну на фото видно 🙂

Теперь убираем изоляционные вставки, они вверх выщелкиваются. У меня они страшненькие и местами подломанные, кто то его уже капиталил не аккуратно, но сее не страшно, функцию они свою выполняют и в таком виде. А вот и виновник пропавшего заряда, полностью изношенное нижнее токосъемное кольцо.

Теперь выкрутим четыре винта по периметру и легенькими ударами молотка располовиним генератор.

Далее надо снять задний подшипник. К сожалению мои съемники не подлезли под него а по сему я его по простому снял, вот так. В генераторе подшипники без сильного натяга стоят, отвертками легко снимаются.

Теперь надо ротор вынуть из переднего подшипника. Навинчиваете гайку и через нее, легкими ударами, выбиваете его из подшипника.

Откручиваем четыре винта, снимаем крышку переднего подшипника, и через оправку, в моем случае головку, выбиваем подшипник из передней части корпуса генератора. Еще раз скажу что сее очень легко, так как подшипники в генераторе сидят без больших натягов и снимаются легко.

Ну и завершающий этап разборки это снятия обмотки статора, она на четырех винтах держится, выкручиваем и снимаем. Не забудьте маркером пометить ее положение относительно корпуса

Все, генератор полностью разобран и готов к капиталке.

Пришло время переднего подшипника, берем правильные новые подшипники, правильные, конце маркировки С3!

Берем подшипник, не сильно смазываем его снаружи, что б сел легче, и используя старый подшипник как оправку сажаем его на место.

Вот так, через какую либо деревяшку. Завинчиваем крышку.

Устанавливаем ротор на место. Роль оправки играет высокая головка по размеру внутреннего кольца подшипника.

Теперь поставлю шкив, самое время, удобно ротор зафиксировать. Мажу фиксатором резьбы, стопорю ротор мощной отверткой и с помощью динамометрического ключа затягиваю с моментом 110Nm.

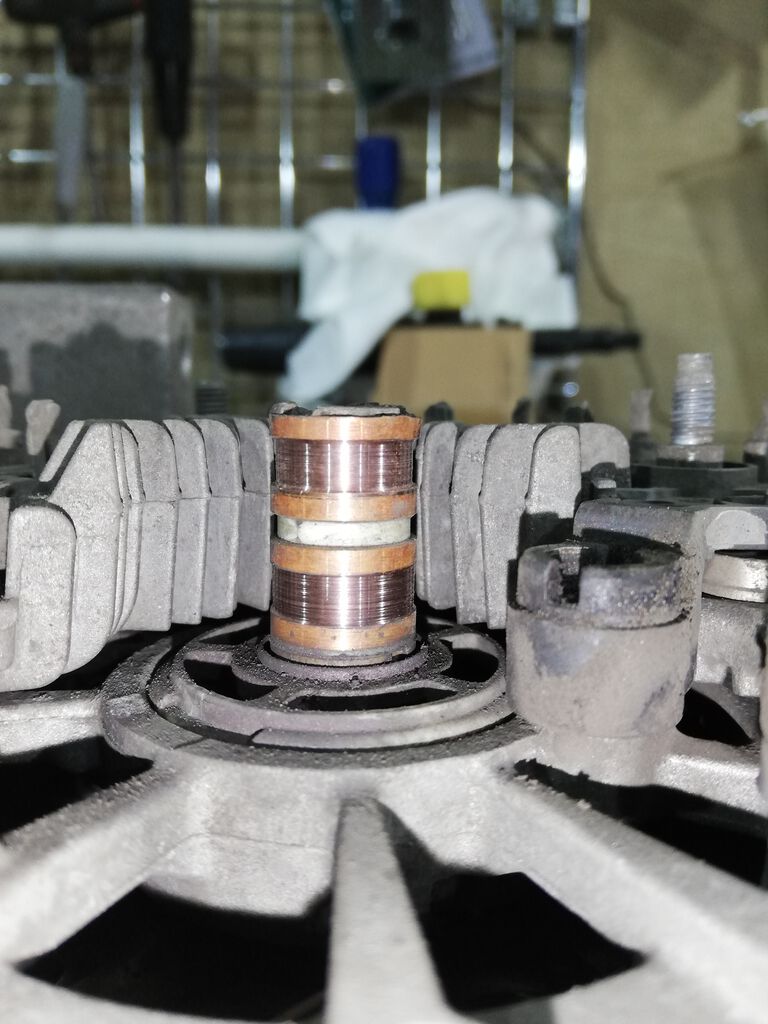

Теперь займемся токосъемными кольцами.

Сначала надо кусачками и отверткой удалить пластмаску и убрать клей с контактов, они залиты чем то типа смолы. Далее аккуратно откусить провода, откусывать так что б они как можно более длинные остались. Теперь можно снять кольца. Просто так они не слезут, сидят мертво, а по сему делаем пропил чем либо. Далее легким движением отвертки удаляем их. Потом чистим посадочное место.

Теперь возьмем новые токосъемные кольца. У них лапки загнуты вниз, сее удобно если мы их прессовать будем, но мы их паять будем, а по сему выгнем их вверх, вот так.

Теперь ставим колечки на место, через резинку осаживаем легкими ударами молотка. Когда кольца полностью сели подпаиваем контакты.

К стати, если случайно оборвете проводок на кольца то ничего страшного, там запас есть, можно легко нарастить. Ну и используйте хорошо нагретый паяльник 🙂 После пайки надо прозвонить тестером обмотку ротора, прям с колечек. Сопротивление должно быть очень маленькое, несколько Ом и она не должна на массу замыкать.

Теперь надо передний подшипник поставить. Как всегда надо немного смазать и через оправку легенькими ударами осадить на место до конца. В роли оправки обычный трубчатый ключ удобно использовать.

Чуть не забыл, а точнее забыл сфоткать. Контакты запаянные надо залить или клеем эпоксидным или «моментальным» клеем с содой. Вон он беленький виднеется из под подшипника.

Теперь надо привести в порядок выводы обмоток статора. Как я выше писал, этот генератор кто то уже разбирал и собирал. Мастер был не очень, он не только поставил не правильные подшипники но еще хреново обмотки запаял. Паял он не правильно. Вместо того что б нормально зачистить концы и нормально облудить их, он использовал самый хреновый «гаражный» метод – Нифига на чистим – капаем паяльной кислоты – паяем –не промываем – собираем. В итоге пайка долго не живет и в определенное время разваливается и генератор выходит из строя. Надо зачищать, облуживать с нейтральным флюсом, и с ним же паять. Только так получается надежное соединение.

Вот на фото что было у меня. Первое фото это то что было, в руках развалилось, обратите внимание к чему «гаражный» метод пайки приводит 🙂 Ну далее нормально зачистил и облудил, подготовил обмотки к пайке к диодному мосту.

Теперь, перед окончательной сборкой генератора, надо прозвонить и проверить обмотки, их три штуки и прозвонить диодный мост.

Обмотки должны звонится

С маленьким сопротивлением, несколько Ом. И не должны на корпус замыкать.

Диодный мост внутри имеет девять диодов, они элементарно тестером прозваниваются — проверяются. Принцип диода – Туда дуй обратно х… фиг в общем :-))) Если не умеете проверять диод тестером то в инете гляньте любую видюшку, сее элементарно. Схемку, как они там подключены, я разрисовал.

Приступим к сборке.

Устанавливаем и привинчиваем обмотку статора, ставим ее по меткам, которые нанесли при разборке. Устанавливаем заднюю крышку и свинчиваем генератор. При установке аккуратней с выводами обмоток.

Ставим изолирующие вставочки на место, соединяем контакты диодного моста и обмоток, сверху накладываем бандаж из луженого провода диаметром 0.5мм. Контакты диодного моста, предварительно, приводим в порядок так же как и концы обмоток, не сфоткал, забыл. Но все тоже самое.

Запаиваем и сверху покрываем лаком. Сее не обязательно но не помешает.

При пайке используем припой ПОС-61 и любой нейтральный флюс, не требующий смывания, хоть канифоль.

Ну вот, генератор практически готов.

Теперь вот такой шаг, его обычно никто в домашних и гаражных условиях не делает, посему можете пропустить. Я не пропущу. Надо замерить радиальное биение токосъемных колец и устранить его. Максимальное биение для колец такого диаметра 0.04мм. Подробно как это делается не буду расписывать, на фото все видно.

К стати, сее только нормальные мастерские делают, делают на станке токарном. Протачивают кольца новые. Ибо новые ВСЕГДА имеют биение и его желательно устранить. Это вам как индикатор качества мастерской и мастеров. Протачивают – нормальная мастерская, Нет — ну значит все с ними ясно….

Осталось заменить щетки в «таблетке», поставить ее на место, и закрыть крышку.
