Как подтянуть рулевую рейку на ниссан тиида не снимая

Сегодня на сервисе подтянули рейку. Симптомы были аналогичные с Dee-Mon1. Грохотало на кочках с правой стороны.
Вопрос в следующем: должен ли быть хоть какой-то люфт в руле? Типа, как на жигулях? Или все должно быть предельно жестко, ни минуты свободного хода? Сервисмен сказал о жигулях и люфте забыть. Руль сейчас очень острый.

Сегодня на сервисе подтянули рейку. Симптомы были аналогичные с Dee-Mon1. Грохотало на кочках с правой стороны.
Вопрос в следующем: должен ли быть хоть какой-то люфт в руле? Типа, как на жигулях? Или все должно быть предельно жестко, ни минуты свободного хода? Сервисмен сказал о жигулях и люфте забыть. Руль сейчас очень острый.

мне регулировали. снимать рейку не надо. если гремит с права, то люфт убрать можно, если слева (для праворульных авто), то менять втулку. сделали на сервисе за 5 минут и 50 рублей. специнструмента не заметил

Обнаружил что грохочет именно рейка, это не трудно понять — резко и коротко покачивая руль стоя на месте (у меня стучало даже на заведённой машине).

Инструмент: голова на 46, квадрат 1/2 — его желательно вот так доработать — отторцевать (иначе есть шанс зализать пробку):

Работать необходимо на яме или подъёмнике для сход/развала — чтобы подвеска была под нагрузкой — иначе не получится поймать регулировку.

Чтобы подлезть без перекоса к рейке открутили скобы стаба и откинули его вниз (на фото идёт примерка, в ходе которой и стало понятно). Взяли головку 46, попытались открутить гайку — не тут то было — «зализывает» она грани (хотя я предварительно там поливал ВД)

Пробовать открутить зубилом и т.п. не советую — можно легко разрубить гайку (мы вовремя остановились):

делать в общем то ничего не оставалось, как попробовать открутить квадратом. навалились на вороток с трубой, и о чудо — раздался щелчок и пробка пошла вместе с гайкой

далее переместились в тиски, где стало понятно почему зализывает — головка одевается только на ширину гайки, а у головки тоже есть заход (а дальше не одеть — мешает рейка):

Вот детали разделены, резьба почищена и смазана:

Далее ставим на машину.

регулируем следующим образом (на не заведённом авто): один качает руль, другой крутить пробку до пропадания стука.

Всё, далее гайка стопорится.

Поехал на тест драйв — стук исчез полностью!

Огромное спасибо Дмитрию (Диманарио) — работы были сделаны у него в сервисе. Я же был фотографом и советчиком «под руку»
(ну максимум чем помог — квадрат принёс уже подготовленный).

__________________
Пат, 2.5 ТД , 2005, теперь 2.5 2011 «Снежок»
Лучше молчать и слыть идиотом чем заговорить и развеять все сомнения
Ничто не защищает Ваши зубы 24 часа в сутки так хорошо, как уважительное отношение к окружающим!

Как подтянуть рулевую рейку своими руками подтяжка рейки

Рулевая рейка является основным элементов в устройстве рулевого механизма подавляющего большинства автомобилей. За счет прикрепленных к рейке рулевых тяг и рулевых наконечников осуществляется передача поворотного усилия на колеса при вращении руля.

Независимо от того, оснащается рулевое управление усилителем (гидроусилитель, элеткроусилитель или гидроэлектроусилитель руля) или не имеет усилителя, рулевая рейка продолжает оставаться ключевым элементом.

При этом в процессе эксплуатации водитель может заметить следующее:

Указанные симптомы указывают не проблемы с рулевым управлением и рейкой. При этом часто удается минимизировать износ и выработку без ремонта. Для этого нужно выполнить регулировку рейки подтяжкой. Подробнее читайте в нашей статье.

Когда и почему нужна регулировка рейки

Когда подтягивать рулевую рейку

Стук и люфты рулевого управления — основная причина, по которой рейку необходимо регулировать. Как правило, стуки и другие симптомы появляются в результате выработки отдельных деталей в устройстве механизма.

При этом игнорировать данную проблему нельзя, так как руль теряет свою остроту, машину с разболтанной рейкой становится сложнее контролировать и т.д. При этом регулировка рулевой рейки позволяет в большей или меньшей степени устранить появившиеся признаки износа механизма. Это значит, что если рейка не имеет серьезных дефектов и не вышла из строя, достаточно подтянуть рулевую рейку.

Как выполняется регулировка

Регулировка рулевой рейки

Подтяжка рулевой рейки предполагает взаимодействие с той частью механизма, через которую усилие передается от рулевого вала на рейку. В целом, усилие после поворота руля передается при помощи косозубой или прямозубой шестерни, входящей в зацепление с зубчатой рейкой.

Шестерня установлена на подшипнике. При этом прижим шестерни к зубчатой части должен быть плотным (без зазоров). По этой причине дополнительно устанавливаются прижимные пружины.

  1. Если в паре рейка-шестерня регулировки нарушены, может потребоваться больше усилий от водителя, чтобы повернуть руль. В этом случае нужно ослабить прижим шестерни к зубчатой части, заменить смазку и т.д.
  2. Если же рейка разболтана, возникло ослабление крепления картера рейки, кронштейна крепления рычага картера и рулевой сошки, убрать стук и люфт можно подтяжкой.

При этом нужно помнить, что стук и люфт также может возникать по причине износа рейки или шестерни, рулевых тяг и других элементов, участвующих в зацеплении передающей пары. Если имеются неисправности, решить вопрос регулировкой не получится. В таком случае необходим ремонт или замена рулевой рейки.

Более того, даже если подтянуть рулевую рейку правильно, это временное решение. Через несколько десятков тысяч километров пробега водитель снова столкнется с люфтом и стуком в рейке. При этом вторичная подтяжка регулировочной гайки не рекомендуется. Необходимо выполнять полный ремонт рулевого механизма или замену рейки.

Регулировка рулевого механизма: особенности

Как подтянуть рулевую рейку

Сразу отметим, что на рулевых рейках, установленных с завода, обычно требуется подтяжка, а не ослабление. Ослабляют рейку в рамках регулировки или после ремонта. Важно понимать, что решение подтянуть рейку предполагает отклонение от начальных заводских настроек.

Изначально рейка настроена на заводе таким образом, чтобы прижим пары шестерня-зубчатая рейка был максимально плотным, при этом руль вращался легко и без усилия. По этой причине необходимо знать, как подтянуть рулевую рейку. Также следует понимать, что подтяжка рулевой рейки далеко не всегда позволяет устранить люфты и стуки, однако можно уменьшить люфт или стук механизма.

Еще отметим, что если после первой подтяжки рейки через небольшой промежуток времени все симптомы неисправности проявились снова, во второй раз затягивать рулевую рейку не стоит. Как правило, первая подтяжка убирает люфт, который возникает в результате износа или деформации пластмассовых втулок внутри механизма.

Как отрегулировать рулевую рейку

Подтяжка рулевой рейки

Далее рассмотрим, как подтянуть рулевую рейку на автомобиле. Сделать это можно в условиях обычного гаража, загнав машину на яму или подняв на подъемнике. Дело в том, что все работы нужно будет выполнять под машиной (с учетом места установки рулевой рейки).

  1. Сначала потребуется найти на корпусе рейки специальную регулировочную гайку. На разных авто гайка может стоять в различных местах, сверху гайку зачастую прикрывает колпачок.
  2. Сняв колпачок, также может потребоваться специальный ключ для подтяжки. Часто, если такой ключ отсутствует, его изготавливают самостоятельно.
  3. Следующий шаг – подтяжка рейки рулевого механизма. В процессе затяжки необходимо соблюдать аккуратность, чтобы не перетянуть гайку (помните, перетяжка приведет к повреждению пластиковых втулок внутри).
  4. Обычно для плотной фиксации пары рейка-шестерня требуется не более 1/3 полного оборота регулировочной гайки.
  5. В целом, оптимальная регулировка должна быть выполнена таким образом, чтобы руль вращался легко и свободно, при этом люфты и стуки были сведены к минимуму или вовсе отсутствовали.

После регулировки важно проверить, чтобы руль вращался свободно в обе стороны, без закусывания и дополнительного усилия. Также не допускается, чтобы усилие на руле менялось при его вращении в каком-либо положении. В норме усилие должно быть равномерным.

Рекомендуем также прочитать статью о том, как поменять жидкость ГУР своими руками. Из этой статьи вы узнаете, когда и почему нужно менять масло в гидроусилителе, какое масло заливать в ГУР, а также как выполняется замена.

Конечно, оптимально при регулировке мерить люфт руля специальным прибором –люфтомером. С учетом того, что такого прибора обычно нет под рукой, затяжку гайки определяют по собственным ощущениям на руле (необходимость подтяжки или ослабления).

Рекомендации

По окончании регулировок рейку также следует проверить на ходу. Важно обратить внимание на то, что после поворота руля, само рулевое колесо должно без помощи водителя возвращаться в нулевое положение (руль прямо). Если руль приходится докручивать руками (руль не возвращается в ноль), это говорит о явных проблемах с рейкой (сильная затяжка регулировочной гайки, подклинивание и т.д.).

Рекомендуем также прочитать статью о том, что такое электроусилитель руля ЭУР. Из этой статьи вы узнаете об особенностях, а также плюсах и минусах электроусилителя руля.

Точно проверить данный нюанс можно на прямом участке дороги с хорошим дорожным покрытием без дефектов. Обратите внимание, при проверке нужно быть осторожным и аккуратным! Если нет подходящего участка или вы не уверены в своих силах, от данных тестов лучше отказаться.

Чтобы проверить возврат руля, достаточно пройти поворот и на выходе из него нажать на газ, кратковременно убрав руки с руля. Если руль не стремится к возврату в нулевое положение и его нужно поворачивать самостоятельно, тогда гайка на рейке может быть перетянута и требуется ослабление.

Как правильно подтянуть рулевую рейку на Ниссан Тиида: подробная инструкция и советы

Проблемы с рулевой рейкой могут возникнуть даже на таких надежных автомобилях, как Ниссан Тиида. Возможная причина таких проблем — износ и расслабление соединений между деталями. Если вы заметили любые признаки необходимости подтягивания рулевой рейки, важно незамедлительно приступить к данной процедуре.

Шаг 1: Проверка состояния рулевой рейки

Первым шагом необходимо тщательно исследовать рулевую рейку и убедиться в ее состоянии. Признаки износа и необходимости подтягивания рулевой рейки включают:

  • Игра руля при движении транспортного средства
  • Необычные шумы, возникающие при повороте рулевого колеса
  • Неустойчивость и тряска руля при движении по дороге

Если вы обнаружили хотя бы один из перечисленных признаков, рулевая рейка скорее всего нуждается в подтягивании.

Шаг 2: Подтягивание рулевой рейки

Для подтягивания рулевой рейки на Ниссан Тиида следуйте следующим инструкциям:

  1. Приподнимите переднюю часть автомобиля, чтобы иметь доступ к рулевой рейке снизу.
  2. Используя подходящий инструмент, подтяните болты крепления рулевой рейки. Убедитесь, что болты затянуты достаточно крепко, но не перетягивайте их.
  3. Проверьте рулевую рейку снова, чтобы убедиться, что игра руля исчезла и необычные звуки больше не возникают.

После завершения подтягивания рулевой рейки рекомендуется также проверить уровень жидкости в системе гидроусилителя руля и добавить жидкость при необходимости.

Если после выполнения этих шагов проблемы с рулевой рейкой на Ниссан Тиида не исчезли, рекомендуется обратиться к специалисту. Устранение сложных проблем, таких как износ или повреждение рулевой рейки, требует опыта и профессионального оборудования.

Иногда подтягивание рулевой рейки может решить проблему, но важно помнить, что это временное решение. Как только вы заметите повторное появление признаков неисправности, рекомендуется немедленно обратиться к специалисту для диагностики и ремонта.

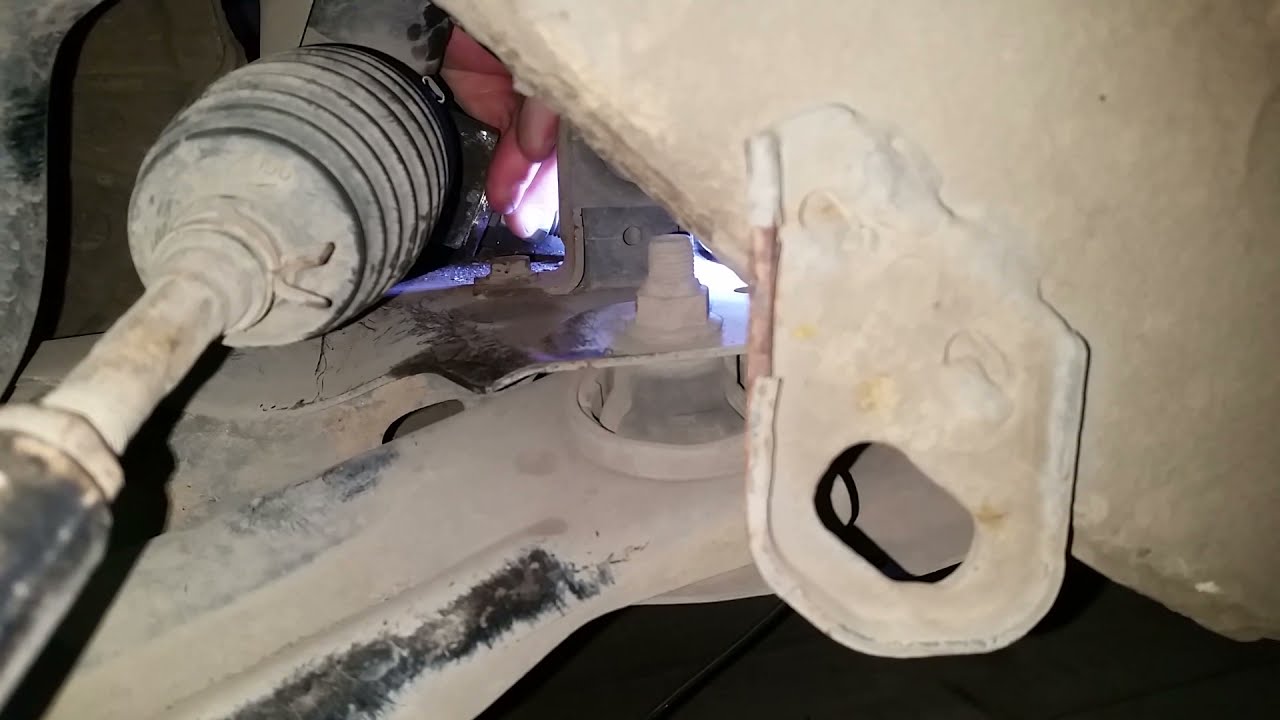

Как подтянуть рулевую рейку на Ниссан Тиида: советы и инструкция

Как подтянуть рулевую рейку на Ниссан Тиида – советы и инструкция

Здравствуйте, уважаемые автолюбители! В данной статье я хотел бы поделиться с вами некоторыми советами о том, как подтянуть рулевую рейку на автомобиле Ниссан Тиида. Рулевая рейка является одной из самых важных частей рулевого управления, и ее правильная настройка необходима для обеспечения безопасности и комфорта во время движения.

Признаки необходимости подтяжки рулевой рейки

Перед тем, как приступить к подтяжке рулевой рейки, необходимо убедиться в необходимости этой процедуры. Вот некоторые признаки, указывающие на то, что рулевая рейка требует подтяжки:

  • Игра в рулевом колесе — ощущается свободное движение руля, непосредственно не передающееся на передние колеса;
  • Неустойчивость автомобиля при движении по прямой;
  • Шум и стук в рулевой колонке или рулевой рейке;
  • Затруднение поворота рулевого колеса.

Процесс подтяжки рулевой рейки

После убеждения в необходимости подтяжки рулевой рейки, можно приступать к самому процессу. Пожалуйста, имейте в виду, что эта процедура требует определенных навыков и инструментов, поэтому, если вы не уверены в своих способностях, лучше обратиться к квалифицированному автомеханику. Вот шаги, которые следует выполнить при подтяжке рулевой рейки:

  1. Поднимите переднюю часть автомобиля с помощью домкрата и установите на надежные опоры.
  2. Найдите рулевую рейку. Обычно она расположена у передних колес и соединена с рулевой колонкой.
  3. Ослабьте крепления рулевой рейки с помощью подходящего инструмента (обычно это гаечный ключ или торцевая головка).
  4. При помощи штанги для подтяжки или троса аккуратно подтяните рулевую рейку до устранения излишней игры.
  5. Заверните крепления рулевой рейки, убедившись, что они надежно закреплены.
  6. Опустите автомобиль с опор и проверьте рулевую рейку. Убедитесь, что рулевое колесо поворачивается плавно и без излишних усилий.

Не забывайте, что регулировка рулевой рейки — это работа, которую необходимо проводить с осторожностью и точностью. Если у вас есть сомнения или необходима дополнительная помощь, обратитесь к профессионалам.

Надеюсь, что эта статья была полезной для вас. Берегите свои автомобили и безопасно путешествуйте!

Как подтянуть рулевую рейку на ниссан тиида не снимая

Автор скажи пожалуйста поставил рейку новую на оку и наконечники тоже новые,сделал развал, только вот одно НО! Колесо в право выворачивается норма а в лево в двое меньше,в чем проблема.

Автор молодец по всем своим видео! Но ‘умники’ все равно . сь что ключем стучал. Мне друг сказал на Нисане и без рулевой рейки куча чем заняться можно.

а мою авео в лево ведет,и хоть бы что помогло. поменяли все на новое,шаровые,тяг и,диски тормозные,суппо рта,и т.д. пох,все равно тянет) сказали что есть не большой износ на зубьях рейки,но блин,ее норм в лево тянет,особенно на больших скоростях

Кто подскажет в чем проблема у меня хьюндаи соната 1998 года Y3 руль крутишь колеса не поварачивают,ни течи не было, стука не было

добрый день у меня Лачетти 2005 года, заменил в прошлом году нижнию крестовину рулевой, в этом году ездил по плохим дорогам, начался стук с левой стороны, заменив рулевые наконечники и внутрение рулевые тяги — стук ушел, но остался стук в рулевой рейке, он проявляется, когда резко крутишь крулем вправо-влево, стучит и на заведенной машине, при движении нечего не беспокоит, стук не проявляется. Что это может быть? ОТВЕТИТЬ

У меня на авто на холостом на правую сторону туго крутиться. А на левую легко. На оборотах правая нормально крутиться. СТО говорят гур слабо работает. Подскажите а может рул.рейку потянули. Машину недавно купил. Лучше что-то конкретное по рулевой рейке на tino пояснил бы )

Я привез фуру с лайками. Куда выгружать? У моего приятеля на нисан tino и без рулевой рейки куча чем заняться можно,

Приветствую вас! Спасибо вам за подробное видео. Я даже и не знал что надо в крайнее положение выкрутить, и регулировать. Удачи вам с вашим авто, ещё раз благодарю.

Привет выработка идет не только на зубьях, а клиент ее из-за выработки на штоке где стоят второпластовые втулки и сальники. подскажи пожалуйста какой там ключик нужен чтобы подтянуть

Ну поставил ты в крайнее положение,от регулировал а по центру всё равно износ и там по любому будет стук,суть регулировки верна.

Подскажите. Если взять колесо руками за 3 и 9 часов и пошевелить есть люфт в колесах примерно на 5 мм, люфтят одновременно оба колеса соответственно и рейка а вместе с ней и руль, так же этот небольшой люфт есть на руле. В чём может быть проблема?

Замена НЕЗАМЕНЯЕМЫХ сальников свечных колодцев Nissan Wingroad QG15 105 л.с.

Быстрая замена задних подшипников. 3 часть Quick replacement of the rear bearing

Замена задних пружин Nissan Almera Classic на Lesjofors

КАК СНЯТЬ ЗАДНИЙ ДИВАН НИССАН АЛЬМЕРА КЛАССИК?

Проверка термостата

Nissan pathfider Реле 25224B FR BLOWER подгоревший контакт

Замена передних тормозных колодок NAC (Ниссан Алмера Классик)

Токарные работы в Центр Ремонта Рулевых Реек Пермь

Причина постоянно работающих вентиляторов на ниссан альмера классик

Ниссан Альмера

Купил новые коврики EVA! в NISSAN ALMERA G15

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ПОД КАПОТОМ НИССАН АЛЬМЕРА КЛАССИК

Все права защищены. При перепечатке материала, активная ссылка обязательна.
© Чем официалы, лучше сам! Обратная связь

Сам я это не делал, но делал в сервисе! Говорят не так просто это до нее достать(чего то снимать нужно), как например в 9-ке руку протянул, подтянул и усе.
Вобщем хз, я сам не видел утверждать ничего не буду!
Если кто делал это может просвятите.. может не так сложно это в гаражных условиях сделать?

Я также утверждать не берусь, но где-то встречал (может быть и на этом форуме), что рейка на Алмере не подлежит подтягиванию. Давайте ждать ответа от спецов будем.

Судя по мануалу, на рулевых рейках как с ГУРом так и без ГУРа есть регулировочный винт для регулировки момента вращения шестерни. Но при регулировке изношеной рейки есть один ньюанс-в процессе эксплуатации рейка в основном изнашивается в околонулевой зоне, так что при настройке рейки, в положении «руль прямо», ее может подкусывать в крайних положениях, что ни есть хорошо.

А у меня такое дело: когда едешь прямо(т.е. ровно по прямой), руль приходится держать чуть левее центра. Вот я и думаю сход-развал делать или может тоже рейка?!

Надо сначала попробовать поменять местами передние колеса и посмотреть куда будет уводить машину после этого-если в другую сторону, то виновата резина, если в эту же, то сход-развал надо проверять. А рейка мне кажется тут ни причем, в основном она может только стучать, что как правило не сказывается на управлении.

Я пытался у официала попросить подтянуть (в др.сервисе сказали спец ключ у них есть) на что они мне сказали она не подтягивается , но говорю есть же люфт при выкл движке мастер сел покачал руль , и сказал иди вон сядь в салоне на новую и там так будет не парся всё ок.Во как.Тоже уводит но самое интересно едешь по одной и тойже дороге тока в разных направленях туда уводит обратно нет. видимо дор.полотно кривое или ветер ИМХО.Бывает вообще не уводит.

Если резину не жрёт, сход развал в порядке.
У меня тож то уводит, то нет слегка. Конструктив такой. Если заехать на яму, мона увидеть посередине резиновую вставку-кольцо и в это время попросить кого-нить подёргать руль влево-вправо резкими короткими движениями при заглушенном движке.

Не поможет ничего , я даже руль переставлял ,все равно левей смотрел, причем этот касяк был на 2х машинах , у одной надо было менять рейку целиком , на второй я не выдержал уже и не стал разбираться , продал , имхо слабое это место у них ..

Стучит рулевая рейка на мелких неровностях стук такой как будто колеса отваливаются. Ребята может у кого была такая проблема? Как решается? Только не нужно предлагать замену рейки целиком.

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
рулевое управление Nissan Tiida , ремонт рулевого управления Nissan Tiida , моменты затяжки Nissan Tiida

4. Разборка и сборка рулевого механизма

На рисунке изображены компоненты рулевого механизма для моделей с правым расположением рулевого колеса. Для моделей с левым расположением – всё симметрично.

*60 Н∙м 41,7 Н∙м 85 Н∙м Заменять новым после каждого снятия*

1. Уплотнение панели пола.

2. Крышка шарнира.

3. Уплотнение вала-шестерни.

4. Стопорное кольцо.

6. Корпус редуктора рулевого механизма.

7. Регулировочный винт.

8. Стопорная гайка.

12. Внутренняя тяга.

13. Наконечник рулевой тяги.

14. Хомут пыльника (малого диаметра).

16. Хомут пыльника (большого диаметра).

Стрелка указывает на переднюю часть автомобиля.

: нанести оригинальный клей для уплотнения резьбовых соединений Three Bond 1141 или эквиваленнтный.

: нанести оригинальную смазку на литиевой основе Idemitsu Autorex A или эквивалент.

: нанести оригинальную смазку на литиевой основе Wanlouver MO No.2 (производства Kyoudouyushi) или эквивалент.

: нанести оригинальную смазку на литиевой основе Multemp AC-P (производства Kyoudouyushi) или эквивалент.

Перед разборкой почистить рулевой механизм в сборе с керосином.

1. Ослабить стопорную гайку наружного наконечника рулевой тяги, а затем снять наконечник с внутренней тяги.

2. Снять хомуты пыльника, а затем снять пыльник с внутренней тяги.

Следить за тем, чтобы не повредить внутреннюю тягу и корпус рулевого механизма в сборе при снятии пыльника. Внутренняя тяга и корпус рулевого механизма в сборе должны быть заменены новыми, если внутренняя тяга и корпус рулевого механизма в сборе повреждены вследствие попадания вовнутрь инородных тел.

3. Снять внутреннюю тягу с рейки в сборе, удерживая плоскую часть рейки в месте после внутренней тяги, используя специальный инструмент.

Плоская часть расположена только со стороны зубьев рейки. Использовать плоские части при снятии левой и правой внутренний тяг.

5. Отвернуть регулировочный винт (1), снять держатель (3) и пружину (4) с корпуса рулевого механизма в сборе (5).

*Динамометр Место зацепления динамометра Внутренняя тяга Шаровая опора*

На рисунке звездочкой обозначено место зацепления динамометра для проверки момента сопротивления вращению шаровой опоры внутренней тяги.

6. Измерить осевой люфт шаровой опоры. Применить нагрузку 490 Н (50 кг) в осевом направлении на шаровую опору, используя при этом индикатор часового типа. Измерить диапазон перемещения шаровой опоры, а затем убедиться в том, что полученное значение не превышает установленных значений. Заменить наружную шаровую опору с наконечником или внутреннюю тягу, если полученные значения люфта не соответствуют норме.

*Внутренняя тяга 490 Н 490 Н Шаровая опора наконечника*

1. Нанести рекомендуемую смазку на зубчатую часть и часть под втулку рейки в сборе, если это необходимо.

2. Нанести рекомендуемую смазку на тыльную часть рейки в сборе, если это необходимо.

3. Установить внутреннюю тягу на рейку в сборе. Затянуть установленным моментом затяжки, удерживая плоскую часть рейки в месте после внутренней тяги, используя специальный инструмент.

4. Нанести рекомендуемую смазку на внутреннюю тягу.

6. Нанести рекомендуемую смазку вокруг держателя (3), затем установить держатель (3), пружину (4) и регулировочный винт (1) в корпус (5).

8. Надежно затянуть стопорную гайку (2) установленным моментом затяжки для предотвращения отворачивания регулировочной гайки (1) из установленного положения.

9. Переместить рейку в сборе десять раз от упора до упора для того, чтобы все части рулевого управления вошли в зацепление друг с другом.

10. Используя инструменты ST3127S000 (J-25742-1) и KV48103400 ( — ), измерить момент сопротивления вращению редуктора рулевого механизма в сборе. Если результаты измерений превышают норму, отрегулировать момент сопротивления вращением регулировочной гайки. Если и после этого результаты не соответствуют норме, заменить рулевой механизм в сборе новым.

11. Установить индикатор часового типа с тыльной стороны рейки в сборе со стороны вала-шестерни в районе центра хода рейки. Измерить смещение рейки после приложения момента вращения ± 7,8 Н ∙ м, после чего сравнить полученные значения со стандартными. Если результат измерений не соответствует норме (не более 0,1 мм), произвести повторную регулировку. Если результаты проверки после повторной регулировки всё еще не соответствуют норме, заменить рулевой механизм в сборе новым.

*Точка измерения индикатором часового типа Держатель ± 7,8 Н∙м 10 мм*

12. Установить пыльник на корпус рулевого механизма и внутреннюю тягу.

13. Установить хомут пыльника малого диаметра.

14. Установить хомут пыльника большого диаметра (1) на пыльник, используя специальный инструмент KV40107300 ( — ).

Надежно установить хомут пыльника большого диаметра (1) в канавку пыльника, после чего обжать хомут так, чтобы показанный на рисунке зазор не превышал 3 мм.

15. Установить крышку шарнира (1) на корпус рулевого механизма (2).

Установить крышку шарнира так, чтобы выступ на ней надежно совпадал с канавкой в корпусе.

*Внутренняя тяга Стопорная гайка Наконечник*

Отрегулировать схождение управляемых колес. Длина, установленная после проведения регулировки, не обязательно должна соответствовать вышеуказанной.

Клуб Nissan Tiida

Аlexkot

Автор Аlexkot , Июнь 24, 2015

Создайте аккаунт или войдите для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Войти

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу

Легенда

О клубе

Nissan Tiida 2015 Клуб — это некоммерческое сообщество автолюбителей. Данный форум предназначен для общения владельцев Nissan Tiida New, а так же с радостью встретим любых других владельцев любой марки автомобиля.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
