Несовсем удачная установка заднего штатного парктроника��
Всем привет��
Как и писал в предыдущем посте, решил заморочиться установкой штатного парктроника. Для начала — отдельное спасибо за пост, в котором есть абсолютно вся инфа по установке www.drive2.ru/l/515990637506462073/
Проводка с датчиками была заказана с разборки в Ростове. Пока ждал доставку проводки, искал стаканы под датчики — думал уже заказать как в указанном посте от шкоды, но в последний момент на известном сайте появилось объявление о продаже бампера от куги под парктроники в плачевном состоянии под восстановление стоимостью аж 800 рублей��. Приехал, поглядел — бампер ушатан, но стаканы целые.
В итоге оплатил 800рэ, прямо на разборке отковырял стаканы, забрал их, оставил бампер и уехал��
Вопрос оставался только с модулем парктроника. Дело в том, что у меня стоит рест приборка, и вроде как с дорестовым модулем она конфликтует. Но здесь всё оказалось совсем просто — установку парктроника я планировал делать как обычно у Алексея REDPEPPER, а у него как раз в наличии был рестовый модуль, поэтому он мне сказал: "бери проводку, датчики и стаканы, приезжай, всё остальное сделаем"
Ну на том и решили…
Установили довольно быстро
Разметка
Просверлили
Стаканы и датчики
Месте
Модуль к штатной проводке
Заодно поглядел состояние железа под задним бампером. Дело в том что по автокоду по моей машине висит одно ДТП в заднюю левую часть (наезд на стоящее ТС). По итогу — абсолютно всё целое, никаких работ не проводилось. Предхоз похоже не соврал — красилась притертость на бампере.
бампер
лево
право
усилитель
После сборки — все датчики рабочие… Но не всё так радужно…
Теперь о печальном:
Писк не через колонки, а через приборку
И самый главный косяк — на экран не выводится изображение, конечно спасает изображение с камеры… Но тем не менее… Вообще неудобно… И если раньше изображение с камеры оставалось до набора скорости 10км/ч, то теперь пропадает сразу после выключения задней передачи…
Такая грусть и печаль, не дружит рест блоки с дорест экраном…
19. Установка заднего парктроника
Еще с первого дня владения Кугой стало понятно, что задний парктроник абсолютно необходим — обзорность, мягко говоря, оставляет желать лучшего. Передний парктроник у меня был на предыдущей машине, вещь абсолютно не нужная — я его даже отключил за ненадобностью. К тому же передние датчики от попадания камней страдают. Штатный парктроник ставить тоже не стал-за его цену можно три раза нештатный поменять. В итоге купил Parkmaster, и в солнечный майский день он был установлен. Стало ЗНАЧИТЕЛЬНО лучше.
Установка никаких сложностей не представляет. Панели салона снимаются сдергиванием на себя (я еще пластиковым набором для разборки салона пользуюсь), жгут проводки в правом заднем крыле на виду. Подключаться нужно к коричневому с синим проводу лампы заднего хода. Минус заводим на массу на болт, который держит скобу справа. Дырки в бампере для крайних датчиков видны изнутри бампера, ножом делаем дырку, а потом по ней фрезой высверливаем отверстия для датчиков. Два средних ставим по границе номерного знака. Бампер снимать не надо, сверлим по месту и все. Проводку прокидываем в бампере, прихватывая провода пластиковыми хомутами. Провода в салон заводим через резиновую заглушку справа, излишек проводов сматываем и оставляем в заднем крыле. Блок парктроника ставим прямо на блок предохранителей-так предохранитель от парктроника можно вывести в смотровой лючок. Индикатор я разместил прямо перед собой, провод от него пустил под салонными панелями, слегка их подразобрав, где требовалось. Затраты времени- полдня неспешной работы, остальное — на фотографиях.
Снимаем правую панель багажника. Под ней жгуты проводов и блок предохранителей
Блок предохранителей. Над ним жгут. Берем его и разматываем изоленту
Коричневый с синим провод лампы заднего хода (первый сверху). Не путать с черным с синим.
Подключаем питание парктроника
Размещаем блок парктроника на блоке предохранителей
Датчик парктроника. Проверяем, что они все рабочие ДО того, как начнем сверлить бампер
Размечаем и сверлим отверстия фрезой из комплекта к парктронику
Отверстия под датчики готовы
Вид сзади (где находятся отверстия под датчики)
Прокладываем проводку под датчики, вставляем датчики, аккуратно закрепляем проводку, излишки сматываем
Для прокладки индикатора приходится слегка подразобрать салон
Индикатор парктроника размещаем прямо перед водителем под стеклом
Суровый ОТК принимает работы
Как заменить парковочные датчики в куга 2
Ford Kuga Club Russia (Форд Куга Клуб)
Форум клуба владельцев кроссовера
-
» ФОРУМ‹Ford Kuga II‹Мультимедия, навигация Ford Kuga II
Парктроники [К2]
Парктроники [К2]
#1 18 апр 2013, 21:39
Друзья, со временем будет актуальна тема про установку парктроников, как задних так передних, как штатных, так и сторонних производителей.
Тема для обсуждения моделей, нюансов установки, фото отчетах и тп.
Re: Парктроники
#2 18 апр 2013, 21:45
Сегодня заехал к дилеру, по случаю посмотрел наконец то Титаниум со штатным парктроником. Что понравилось, что датчики установлены без использования внешних держателей. Соответственно просьба к обладателям К2 если кто то окажеться на подьемнике, сфотайте с внутренней стороны бампера, как фиксируеться датчик к бамперу. Аналогичная просба сфотать и владельцев авто без штатного парка, те места гдн он должен быть.
Фотать стоит только угловые датчики, которые над ПТФ, тк центральные похоже не получиться мешает усилитель бампера. Хотя а подьемнике вполне возможно сунуть телефон и подальше, у меня на стоящей на полу К2 разборчивые фото сделать е получилось.
Re: Парктроники
#3 10 май 2013, 19:47
Дилер в салоне поставил систему парковки
AVILINE MP-218 c 8-мью датчиками.
Единственная прелесть этой системы в том, что
растояние до объектов проговаривается голосом тетки,
весьма похожим на голос в SYNC. К томуже, раз расстояние
проговаривается, то и ответную часть в салоне можно
вообще спрятать, а не крепить куда либо.
Зад
Перед
салон
Re: Парктроники
#4 10 май 2013, 22:33
планирую в этой части сделать вот что:
1) http://avtogsm.ru/kamera-spark-ccd-a-F1-p3390.html очень хорошие характеристики камеры заднего вида
2) http://avtogsm.ru/spark-v-4-p3404.html парктроники с видеовыходом для подключения к камере заднего вида
3) можно сделать поворотные линии у камеры заднего вида
http://www.auto-camera.ru/ipas-parkovoc . tema-2.php
4) монитор http://avtogsm.ru/cl-430-p6127.html
Re: Парктроники
#5 11 май 2013, 00:53
AndreyArb
Все это хорошо, но громоздить монитор еще и без этого перегруженное торпедо.
Я слабо понимаю как все это будет выглядеть.
Re: Парктроники
#6 11 май 2013, 01:53
Re: Парктроники
#7 27 май 2013, 08:55
Re: Парктроники [К2]
#8 02 июн 2013, 20:19
Re: Парктроники [К2]
#9 02 июн 2013, 20:24
Re: Парктроники [К2]
#10 06 июн 2013, 13:04
они тогда будут работать постоянно
в новую кугу еще не ставил, а вообще плюс цепляется на провод лампы заднего хода, а минус на массу. Если слева в багажнике в обшивке заглушка есть напротив фары, то сняв ее, видно болт массы (минус) и провода к фонарю идущие. И если на куге цветовая разметка проводов такая же как на всех других фордах, то это будет зелено-коричневый провод, но лучше прозвонить.
Re: Парктроники [К2]
#11 06 июн 2013, 13:45
Re: Парктроники [К2]
#12 06 июн 2013, 18:13
у оригинала ключевой плюс — в дополнительном отображении на экране
и, если заморочиться, в параллельной парковке и адаптивном круиз-контроле (но надо еще и передние и боковые датчики ставить, что выйдет ориентировочно в 25 тысяч только датчики и блоки, а ставить там такой геморрой — лучше самому не связываться: надо будет снимать оба бампера и защиту арок + цена прошивки БК).
параллельно парковаться я вроде бы умею, картинка на экране особо не нужна, поэтому летит из китая дешевая пищалка за 400 рублей (как ни странно, работающая лучше чем продающиеся здесь). Передний свес у куги хорош, и переживать что поцарапаешь бампер об бордюр/поребрик не страшно, а значит передние нам ни к чему.
Для этого покупаем цветной экранчик с фокуса 3 от радиопакета 7, находим прошивальщиков в своем городе, перешиваем экран так, что он начинает понимать видеосигнал, заказываем из китая за 600-1000 рублей камеру заднего вида с креплением в штатный плафон освещения номера (нашел на aliexpress с матрицей CCD Sony, такая же в мондео стояла с идеальным качеством и работала в -30), переходник с fakra на тюльпан, беспроводной комплект передачи видео чтобы не курочить салон лишний раз и на сдачу парктроники за 400 рублей
Re: Парктроники [К2]
#13 06 июн 2013, 20:37
Re: Парктроники [К2]
#14 06 июн 2013, 22:45
на ffclub уже есть темка, как сделали ) на РП1 поменяли голову (оставив кнопки), поставили от фокуса РП32 (там есть USB), и поставили экран от фокуса, пакет РП86. Я подозреваю что и штатные задние парктроники от фокуса можно поставить.
Re: Парктроники [К2]
#15 06 июн 2013, 23:15
если человек спросил где взять 12в в багажнике, наверное они ему там нужны, не все же ставяят парки из китая за 400рэ.
при установки штатного парка, автопарковщик не заработает, при чем здесь адаптивный круих не понятно.
Установка штатного парка при наличии штатной проводки, а на К2 она скорее всего присутствует, ни какого гемороя не представляет, так же как и снятие бамперов. Зато качество работы и инстала не будет несколько надежнее китайца и согранит органичным салон.
Доп. оборудование: камера и парктроники
3 года
Финис коды для установки камеры заднего вида на ФК2 рестайлинг
Камера ЗВ с 2019 года — 2353579, с 2017 года 2203982 инженерник GJ5T 19G490-AE, с 2016 до 2017 года 2 022 275 инженерник GJ5Z 19G490-C
Кронштейн 2027956 инженерник GJ54 19H272-AA5YZ9
Корпус, ручка крышки багажного отделения 5 556 564 инженерник GJ54-S435A10-BD5YZ9, 2030142 инженерник GJ54-S435A10-BB5YZ9
Проводка CJ5Z13412B или GJ5Z-13412-E или 2 029 802 инженерник GJ54-14A227-BD
Винт M5 x 10mm 5201609 инженерник W507140 S450B
Если что-то упустил — напишите, дополню, поправлю.
 |
парктроник, камера заднего вида, камера, дисплей, парковка на автомобиле, автопарковка, датчики парковки, зеркало заднего вида |
15 нояб ря 2013
igor1307
SirCharlie

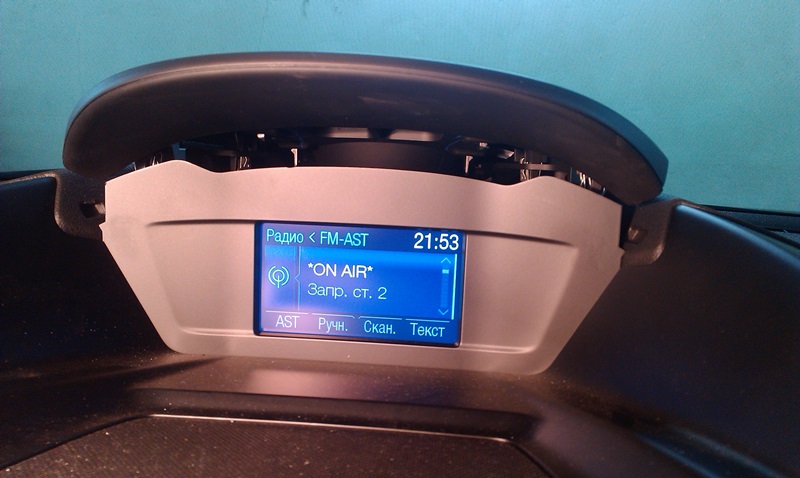

это 5" экран от радиопакета №18, который идет в базе в Titanium Plus и доступен как опция в Titanium.
такой экранчик с минимальными переделками встает на все младшие радиопакеты — 1, 3 и 7. Вот как раз для использования на нем китай-камер и был сделан спец модуль.
28 нояб ря 2013
который засекречен

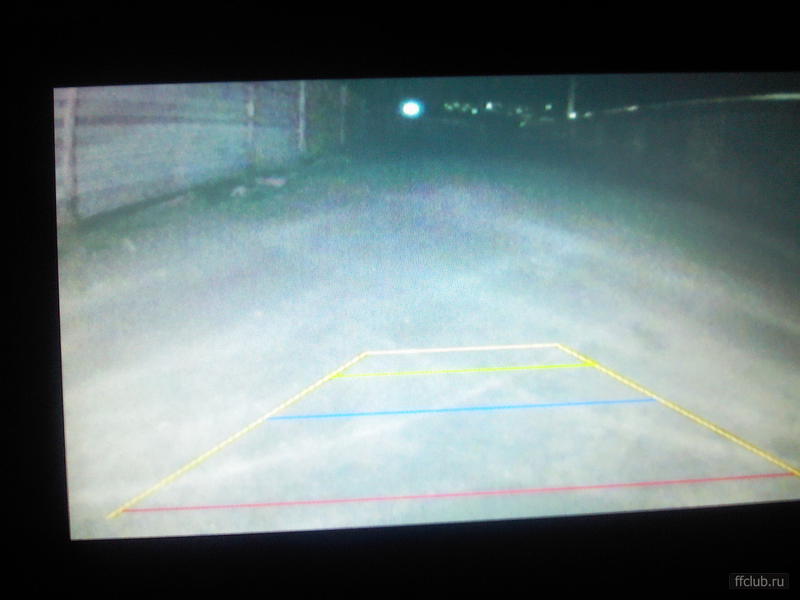

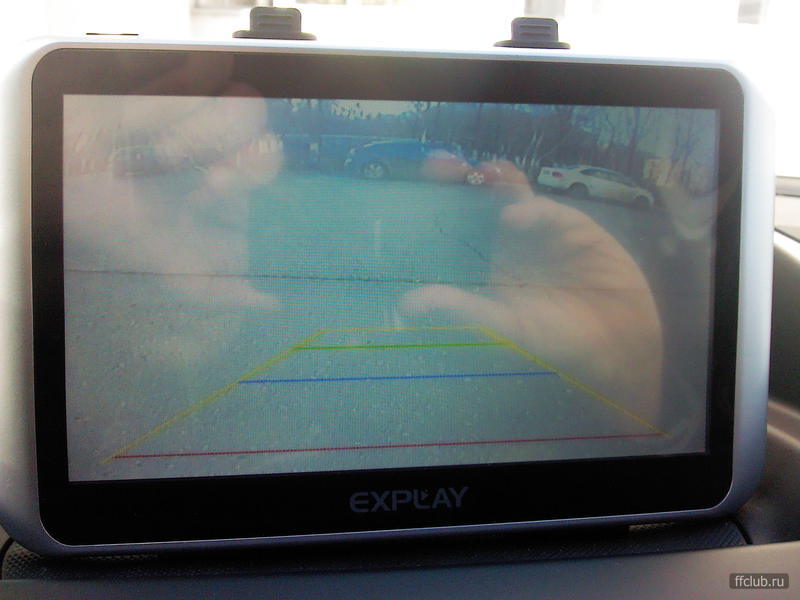

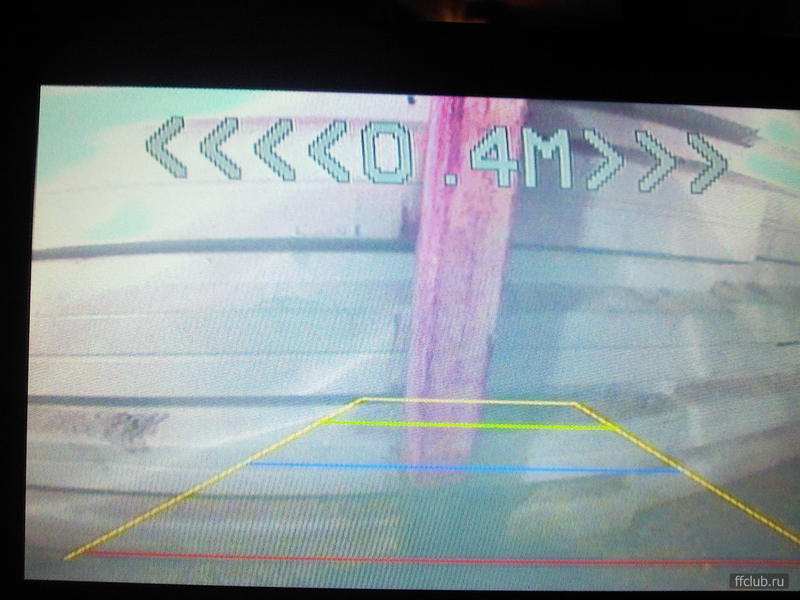

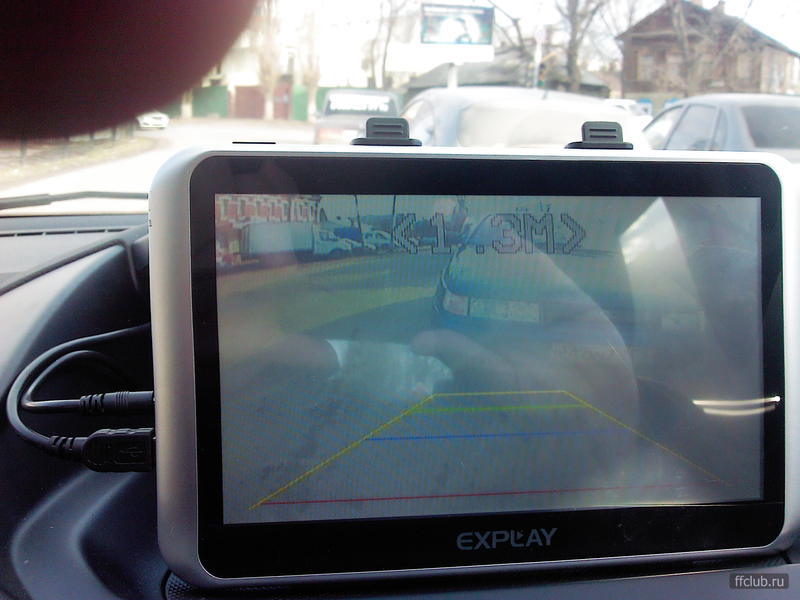

я вывел на экран навигатора 7" с AV IN
Небольшой отчет.
Было куплено:
— Камера http://www.aliexpress.com/item/Car-rearview-cam. 27.html
— Переходник http://www.aliexpress.com/item/Fakra-Jack-Z-str. 92.html
— Реле http://www.chipdip.ru/product/trr-1a-12-f-00-r/
— Держатель предохранителя http://www.chipdip.ru/product/fuseil5/
— Предохранитель http://www.chipdip.ru/product/h520-0.5a/
— Зажим http://www.electro-mpo.ru/card10459.html#.UpboCsTIZ6Q
В моей комплектации есть штатный парктроник.
Питание для камеры брал от штатного блока парктроника.
Подключал по этой схеме:

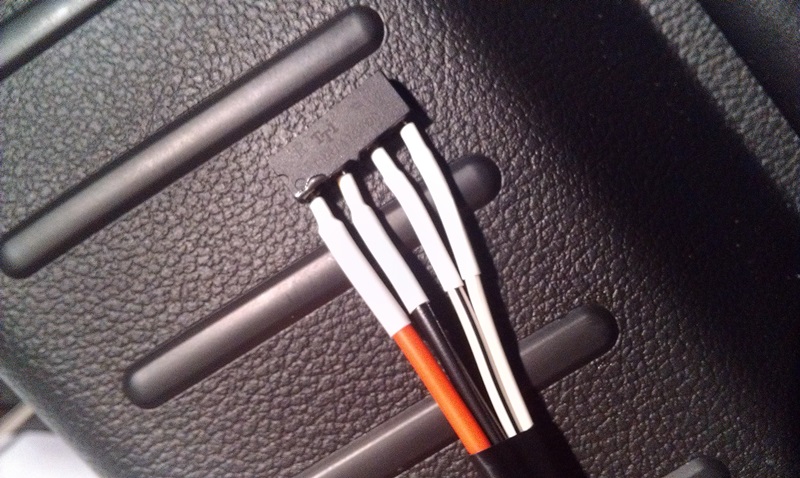

Разъем С1 подключен к штатному блоку парктроника, который находится над колесной аркой в правой части багажника. Изображение разъема С1 на схеме брал с ветки FF3. Цвета на Куге в разъеме отличаются от Фокуса. Предохранитель поставил в разрыв между 1-м контактом разъема С1 и 1-м в реле. К штатной проводке подцеплялся с помощью зажимов 3М.

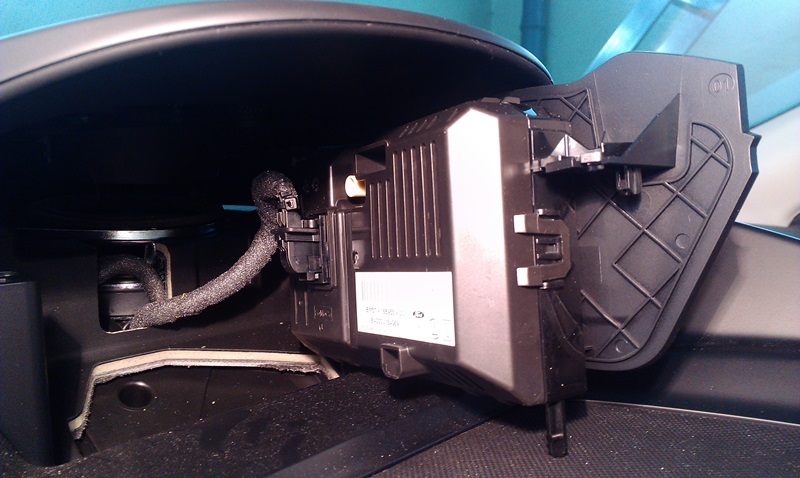

Камера монтируется вместо штатного плафона освещения номера. Видеокабель от камеры из багажника тянул по потолку вдоль правых дверей, далее заводил в бардачок. Длина видеокабеля достаточная, который шел с камерой. Остался небольшой запас. Провод питания для камеры тянул к штатному блоку парктроника, его нарастил. Видеокабель через переходник Fakra подсоединял к экрану магнитолы.
Для того чтобы все это заработало нужно прошить дисплей.
Большое спасибо за quickie за прошивку, а также консультация по подключению и выборе нужных элементов.
Также большое спасибо a1exyar за консультацию по прокладке кабеля.
1) такая камера на защелках,не выпадет
2) почему бы и нет
Ты прав. Выглядит хлипковато. Ее легко отломить.
Я уже заказал такую: http://www.aliexpress.com/item/Car-Reverse-Came. 48.html
Планирую закрепить ее на пластиковой накладке, в том же месте где и ставят родную камеру с радиопакетом №18.
Насчет штатной не подскажу. На Али много универсальных камер с разными типами подключения питания и видео.
28 нояб ря 2013

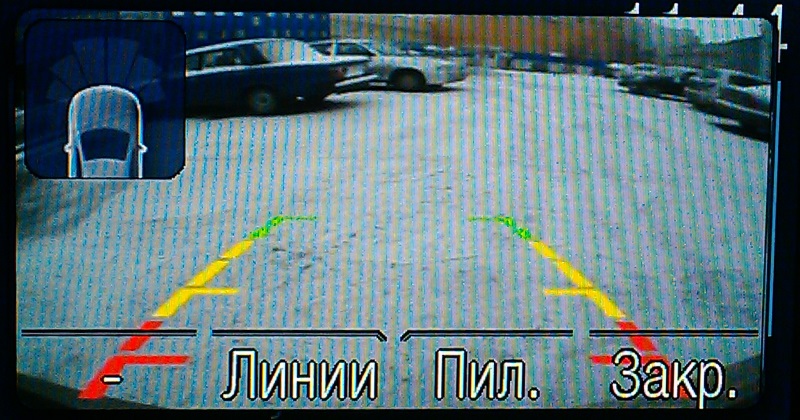

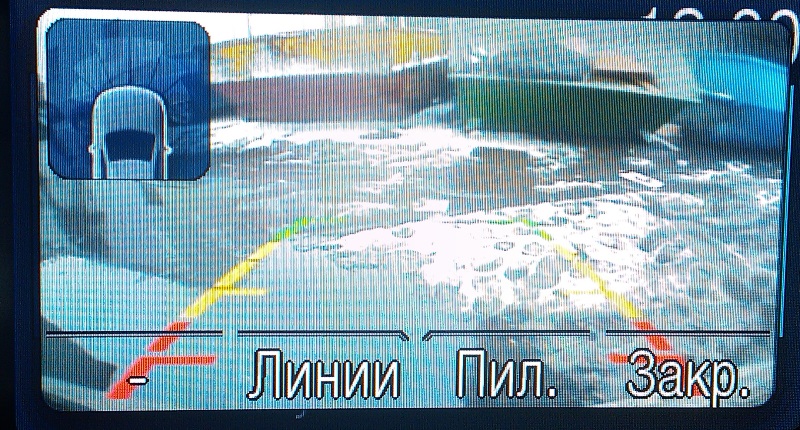

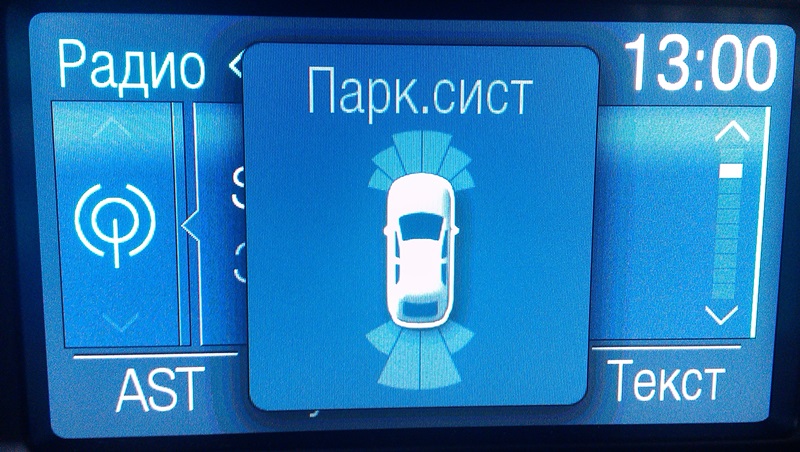

так показывает моя камера заднего вида днем и ночью, также выводится информация с парктроников
Примечание: фото скрыты под cut.
думаю сюда подойдет
вот народ сделал подогрев руля себе сам
http://fkclub.ru/forum/viewtopic.php?f=96&p. p194494
21 дек абря 2013
Sanek2033
Заказал, все пришло уже почти пару месяцев как. Все никак не могу выбрать время для установки.
Dave_spb
Коса, это проводка под датчики парктроника. Для того чтобы его подключить в правой части заднего бампера д.б. разъем. От него проводка идет к месту установки модуля парктроника. У меня комплектация Trend разъема не было, у тебя Titanium, посмотри может есть.
Потом выложу все что нужно для установки разных вариантов парктроника.
| цитата: |
| диллер сам предлагает поставить,то думаю есть там |
Оригинальные или китайские?
3 янв аря 2014
Ну давайте попробуем вкратце описать то, что нам понадобится для штатного парка.
Начнем с заднего парка:
1. Коса парктроника (проводка которая крепится к бамперу, и к которому подключаются датчики парктроника, она в свою очередь подключается к разъему, который находится в правом углу заднего бамера. ВНИМАНИЕ разъем отличается от того что используется в ФФ)
Я покупал вот это вот FINIS 1 804 454 х1 (Для Trend и Trend Plus). Для Titanium должен быть другой провод, все зависит от наличия следующих опций: Бесключевой вход, BLIS, Пинок. Провод для всего для этого д.б. вот такой 1 804 450 х1.
2. Датчики пакртроника: Одинаковые для всех комплектаций: 1765253 х4
3. Модуль для заднего пакртроника: 1800660х1 (подходит только для заднего парктроника, если будете ставить и передний то нужно брать другой модуль, об этом ниже.
4. Если у вас уже есть одна из опций Пинок, бесключевой вход или BLIS, предполагаю, что разъем правом углу заднего бампера у вас есть, и наверняка даже есть проводка прикрепленная к бамперу, но лучше проверить. Есди разъема нет, вот тут вот можно заказать разъем. ebay > ebay.com х1
Для установки переднего парка в дополнение к переднему понадобится:
1. Вместо модуля для заднего парктроника, другой вот с таким вот кодом 1800574 х1
2. Коса переднего парктроника. Я заказывал вот этот 1 794 308 х1 Он для галогенных фар, для газоразрядных будет естественно другой. Там для каждого варианта фар два варианта, в этом точно есть разъемы для парков, во-втором не знаю.
3. Датчики парктроника передние: для цвета Frozen White 1765223 х4
4. Датчики парктроника передние боковые: одинаковые для всех комплектаций. 1743301х2
5. Стаканчики для крепления передних боковых датчиков: 1775868 х1 и 1775869 х1
6. Кнопки в панель приборов, для отключения парков и включения автопарковки. Я заказал вот этот 1696451 х1, пришла с кнопкой автозапуска двигателя (для системы Старт\Стоп). Подозреваю что надо было брать вот эту 1696452 ))) Чтобы ничего лишнего.
Ну и датчики АБС для попытки установки автопарковки: 1756081 х2
Ставить буду у ОД. Предварительная договоренность есть, но то у меня нет времени, то машина занята, на ней супруга ездит.
Помимо всего перечисленного понадобится скорее всего куча проводов тянуть по салону (это при установке переднего парка). При установке заднего парка, тоже придется тянуть провода, но меньшее количество и только до барадачка.
ЗЫ: Не претендую на истину в последней инстанции, может быть можно было заказать и другие варианты, в частности проводки, которая стоит дешевле, но в том что я описал здесь, точно есть все необходимое, а есть ли там, можно проверить только купив.
