Как проверить диодный мост генератора ВАЗ своими руками

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Генератор – без преувеличения ключевой узел автомобиля. Его задача – питание всей электрической части транспортного средства во время движения (магнитофона, головного света, навигатора и так далее).

Как проверить диодный мост генератора

При выходе из строя генератора вся нагрузка перекладывается на аккумуляторную батарею (АКБ). Как следствие, уже через несколько часов машина полностью обездвижена.

Большинство автолюбителей сразу отправляются в СТО, где тратят немалые деньги на ремонт. Не торопитесь – проблема в 90% случаев лежит на поверхности.

Если знать, как проверить диодный мост генератора, можно быстро выявить неисправность, исправить ее и сэкономить деньги.

Задачи диодного моста ВАЗ, причины и неисправности

Схема генератора весьма проста – он состоит из ротора с обмоткой возбуждения и статора, выполненного из тонких стальных пластин.

Трехфазная обмотка статора располагается в специальных пазах, подключается к нулевой точке и группе из четырех (иногда шести) диодов.

Задача диодного моста – преобразование рода тока из переменного в постоянный. Особенность его работы в том, что ток пропускается только в одну сторону – от генератора к бортовой сети.

Одной из самых распространенных поломок является перегорание одного или нескольких диодов. Причины могут быть разные – попадание влаги (грязи, масла или пыли) в генератор, ошибки в полярности в случае «прикуривания» другой машины и так далее.

Как мы уже упомянули, проверка диодного моста ваз даже в условиях гаража. Все, что необходимо – запастись лампочкой на 12В и мультиметром.

Перед началом работ желательно снять защитный кожух механизма и отключить выводы регулятора. Учтите, что «плюсовые» диоды имеют красные провода, а «отрицательные» черные.

Рассмотрим два способа проверки диодного моста:

При помощи мультиметра (тестера).

При помощи лампочки.

Как проверить диодный мост мультиметром?

Действуйте в следующей последовательности:

Снимите диодный мост с генератора (в противном случае провести проверку не выйдет). Каждый диод необходимо проверять отдельно.

Установите на мультиметре режим «пищалки». В этом случае при замыкании щупов будет издаваться характерный писк. Если же такой функции нет, можно поставить переключатель тестера в положение «1кОм».

Прикоснитесь щупами к краям одного диода и проведите измерения, поменяв щупы местами. Диод можно считать исправным, если в одну из сторон он показал бесконечность, а в другую – около 500-700 Ом.

Если при обоих измерениях сопротивление слишком низкое или, наоборот, бесконечное, то диод (группа диодов) неисправна.

Проверяем диодный мост лампочкой?

Если под рукой нет мультиметра, можно воспользоваться более простым методом – использовать для диагностики обычную лампочку на двенадцать Вольт. Работа выполняется в следующей последовательности:

Корпус диодного моста подключите к «минусу» АКБ. Проследите, чтобы пластина плотно прилегала к поверхности генератора. Также не забудьте прочитать статью, как правильно зарядить автомобильный аккумулятор.

Первый шаг – проверяем все диоды. Для этого подключите лампочку одним концом на «минус» генератора, а другим – на «плюс» клеммы «30» от аккумулятора. В случае загорания лампочки можно смело говорить о повреждении одного или группы диодов (в цепи есть КЗ).

Второй шаг – проверяем отрицательную группу диодов. Подключите «минусовой» конец лампочки на корпус генератора, а «плюс» на болт крепления моста. Лампочка горит или моргает? – Есть проблемы в отрицательной группе диодов.

Третий шаг – проверяем положительную группу диодов. Здесь необходимо «плюс» поместить на клемму «30», а «минусовой» конец – на болт крепления. Если есть загорание лампочки, то проблема в группе положительных диодов.

Четвертый шаг – проверяем дополнительные диоды. Для этого «минусовой» конец оставляем на прежнем месте, а «плюсовой» переносим на клемму «61». Загорелась лампочка? – Тогда и здесь есть неисправность.

Решить проблему просто – достаточно выпаять пробитый диод и впаять на его место новый (заведомо исправный). Можно, конечно, купить весь диодный мост, но это вытянет много больше денег из вашего кошелька.

Вся работа по диагностике неисправности и замене поврежденного диода занимает не больше одного-двух часов. Следовательно, перед поездкой на СТО и тратой большой суммы проведите небольшую работу в гараже. Удачи на дорогах и без поломок.

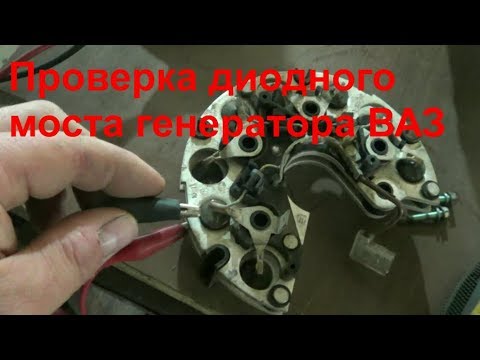

Проверка диодного моста генератора ВАЗ

25 Июня 2013 | Автор: Ник | Просмотров: 60469 |

Выпрямительные диоды генератора играют роль одностороннего клапана, пропускающего ток только в одном направлении, тем самым блокируя протекание электрического тока из бортовой сети автомобиля к обмоткам статора.

Таким образом, исправный полупроводниковый диод проводит ток только в одном направлении. Если он не проводит тока или проводит ток в обоих направлениях, значит диод неисправен.

Диоды перегорают из-за попадания влаги, либо от неправильного прикуривания автомобиля зимой (когда перепутаешь плюс с минусом). Перед началом работ следует снять диодный мост генератора.

Проверка выпрямительного блока генератора со снятием и разборкой

Диодный мост генератора следует снять и включить мультиметр в режим проверки диодов.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

1. Подсоединяем щуп положительного вывода мультиметра к общей шине вспомогательных диодов (1), а щуп отрицательного вывода — к выводу проверяемого диода (2). Если диод исправный, значит показания прибора будут стремится к бесконечности;
2. Меняем щупы тестера местами. Если диод исправен, значит показания прибора будут несколько сотен Ом.

1. Подсоединить щуп отрицательного вывода прибора к пластине диодного моста, в которую запрессован диод, а щуп положительного вывода — к выводу диода. Исправный диод не должен пропускать ток, то есть показания на приборе должны стремится к бесконечности;
2. Меняем щупы тестера местами. Если диод исправен, то омметр должен показать сопротивление в несколько сотен Ом.

Проверка диодного моста генератора без снятия

1. Снять защитный кожух генератора.
2. Отсоединить вывод «Б» регулятора от клеммы «30» генератора
3. Отсоединить провод от вывода «В» регулятора напряжения.
4. Лампа 1..5, 12В.

Другие три диода с черной меткой создают на корпусе «минус» выпрямленного напряжения. Они «отрицательные» и запрессованы в другую пластину выпрямительного блока, соединенную с «массой».

Проверка диодного моста производится по порядку описанному ниже.

• Подсоединить «плюс» от аккумулятора через лампу к зажиму «30» генератора, а «минус» к корпусу генератора. Если лампа горит, то «отрицательные» и «положительные» диоды имеют короткое замыкание.

• Соединяем «плюс» аккумулятора через лампу с одним из болтов крепления диодного моста, а «минус» с корпусом генератора. Если лампа горит — значит есть короткое замыкание в одном или нескольких «отрицательных» диодах (замыкание витков обмотки статора на корпус генератора, либо короткое замыкание вентилей).

• Подключить «плюс» аккумулятора через лампу с зажимом 30 генератора, а «минус» — с одним из болтов крепления выпрямительного блока. Есть есть замыкание одного или нескольких положительных диодов, значит лампа будет гореть.

• Соединить «плюс» аккумулятора через лампу к выводу «61» генератора, а «минус» к одному из болтов крепления диодного моста. Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание. Найти поврежденный диод можно, только сняв выпрямительный блок и проверяя каждый диод в отдельности.

Приходилось ли Вам выполнять проверку диодного моста генератора самостоятельно?

Как определить неисправность диодного моста генератора на ВАЗ: характерные симптомы

Предназначение диодного моста генератора – преобразование переменного тока в постоянный. Благодаря этому работает вся электроника в машине, а также заряжается аккумулятор. Если узел выходит из строя, ток не вырабатывается, поэтому автомобиль ездит на аккумуляторе, который очень быстро садится. От сильного разряда он даже может выйти из строя.

Признаки неисправности диодного моста

В первую очередь нужно помнить то, что диодный мост на Ваз-2114 ничем не отличается от такого же узла на ВАЗ-2109, ВАЗ-2110 и в других моделях. Поэтому, если разобраться, как определить неисправность, не составит труда выявить ее на любом из автомобилей. Основных симптомов несколько, они могут проявляться как вместе, так и по отдельности. Любой из них требует немедленной проверки генератора:

1. Контрольная лампа, которая загорается при включении зажигания, не гаснет даже после запуска двигателя. Это общий индикатор проблемы, но если вышел из строя диодный мост, лампа будет гореть в любом случае. Если в автомобиле установлен вольтметр, можно проверить его показания, стрелка, скорее всего, будет либо в красной зоне, либо на самой ее границе.
2. Еще один вариант – контрольная лампочка не загорается при повороте ключа зажигания и не горит после запуска мотора.
3. При замере напряжения, выдаваемого генератором при запущенном двигателе, показания менее 13,5 Вольт. Мерить нужно на клеммах аккумулятора.
4. Наутро машина не заводится из-за севшего аккумулятора, хотя вечером он был в нормальном состоянии. После зарядки АКБ она снова разрядилась за короткий срок, при этом корпус генератора становится настолько горячим, что об его поверхность можно обжечь руку.
5. Под капотом появляется посторонний шум, чаще всего это свист или вой. Уровень шума может меняться в зависимости от оборотов двигателя.
6. Появляются различные ошибки – может загореться АБС, ЕСП и так далее. Может перестать работать гидроусилитель, начнет хрипеть и зависать магнитола. Вместо повворотника включается свет. Все это проявляется на фоне севшего аккумулятора, который не заряжается из-за сломанного диодного моста.
7. Начинают тускло светить или вообще перестают работать фары, кондиционер не охлаждает так, как положено.

Это основные признаки пробоя диодного моста, но стоит помнить о том, что они могут свидетельствовать и о других поломках генератора. Поэтому в первую очередь нужно точно выявить неисправный узел. Необязательно гнать машину в сервис на диагностику, работы под силу автовладельцу, нужен минимальный набор приспособлений.

Если загорелась или наоборот, не работает контрольная лампочка на панели, в первую очередь нужно проверить ее и управляющее реле. Нередко неисправны именно эти элементы, а не генератор.

Способы диагностики

Есть два основных метода, которые позволят определить неисправность диодного моста генератора. Подбирать нужно исходя из того, что есть под рукой. Первый вариант предполагает наличие мультиметра, причем подойдет вариант самого начального уровня, который стоит недорого. Второй – это обычная лампочка на 12 В с тремя длинными проводами, чтобы можно было присоединить их к нужным контактам.

Диагностика при помощи мультиметра

Разберем вариант без снятия диодного моста, так как он требует меньше времени. Проверку несложно провести и на установленном узле, если знать основные особенности. Процесс прост, предварительно нужно обеспечить доступ к контактам генератора. После этого провести следующие проверки:

1. При проверке на замыкание положительный контакт мультиметра прижать к выводу 30, а отрицательный к корпусу. Если с диодным мостом все в порядке, показатели сопротивления будут стремиться к бесконечности. Любые другие показания указывают на проблему.
2. Чтобы узнать, не пробиты ли положительные диоды, следует приставить плюсовой вывод к 30 контакту на генераторе, а отрицательный к болту крепления диодного моста. Если все в порядке, сопротивление будет стремиться к бесконечности.
3. Чтобы протестировать работоспособность отрицательных диодов, нужно плюсовой щуп прижать к болту, которым закреплен диодный мост, а минусовой приставить к корпусу. Показания должны стремиться к бесконечности.
4. Для проверки дополнительных диодов положительный контакт мультиметра следует прижать к 61 выводу на генераторе, а отрицательный – к крепежному болту диодного моста. Как и во всех случаях выше, сопротивление должно стремиться к бесконечности.

Не забудьте предварительно перевести прибор в режим омметра.

Используя простые рекомендации, можно буквально за несколько минут проверить и узнать, сгорел диодный мост или причина кроется в другом узле. Использовать можно не только мультиметр, но и любой другой прибор, если в нем есть режим омметра.

Проверка моста при помощи лампочки

Этот вариант особенно хорошо подойдет в дороге, ведь для него нужна только лампочка на 12 вольт и три длинных провода с оголенными концами. Или можно использовать готовую контрольную лампу, они продаются в автомагазинах. В этом случае действовать так:

1. Для выявления замыкания плюс нужно прижать к 30 выводу на генераторе, а минус замкнуть на корпус. Если лампочка горит – нужно менять диодный мост, а если нет, то все в порядке.
2. Чтобы протестировать положительные диоды, нужно подать плюс от аккумулятора через лампочку к 30 контакту генератора. Минус от АКБ подсоединить к болту крепления моста, если лампа горит – пробит один или несколько положительных диодов.
3. От аккумулятора через лампочку плюс дается на болт крепления диодного моста, а минус идет к корпусу (тоже от батареи). Если лампа горит – неисправны отрицательные диоды.
4. Если соединить 61 вывод генератора с плюсовой клеммой АКБ через лампочку, а минусовой подать на болт крепления диодного моста, можно проверить дополнительные диоды. Если они неисправны, лампа загорится.

Этот вариант, благодаря своей простоте, позволяет быстро провести диагностику. При этом он не потребует много времени и позволит определить проблему в течение нескольких минут. Но лучше проводить работу с помощником, чтобы придерживать провода.

Почему перегорает диодный мост

Есть несколько причин выхода из строя диодного моста на автомобилях ВАЗ. Чтобы поломка не возникала повторно, нужно проверить машину на наличие одного из вариантов, описанных ниже. Только устранив проблему, можно обеспечить нормальную работу.

Чаще всего мост сгорает из-за следующего:

1. Попадание влаги внутрь корпуса генератора. Со временем кожухи или соединения могут стать не очень плотными, что и провоцирует попадание воды. Также диоды сгорают из-за загрязнений: сажи, частиц смазки, которые неизбежно со временем накапливаются внутри генератора.
2. Неисправный аккумулятор также может спровоцировать сгорание диодов. Еще один очень распространенный вариант – когда автолюбители путают плюсовую и минусовую клеммы на АКБ при подключении. В этом случае диодный мост сгорает практически всегда.
3. Если машину заводили путем «прикуривания» от другого авто с нарушением правил этого процесса, также могут сгореть диоды.

У диодного моста, как и у любой запчасти, есть свой ресурс работы. Обычно он составляет около 10 лет, после чего узел может выйти из строя из-за естественного износа.

Лучше всего периодически делать диагностику автомобиля, проверять исправность основных узлов и проводить осмотр, чтобы выявить проблемы, когда они еще не фатальны. Рекомендуется проверять АКБ ежегодно, замерять уровень зарядки, чтобы следить за состоянием генератора.

Устранение неисправностей

Есть два основных варианта решения проблемы. Первый – точная диагностика на стенде: после обнаружения признаков сгоревших диодов проводится проверка и определяется, какие именно элементы вышли из строя. После этого неисправные диоды выпаиваются, а на их место впаиваются новые. Очень важно брать именно такую же марку, любые аналоги прослужат недолго.

Гораздо проще поменять узел в сборе, это и быстрее и качественнее, так как можно быть уверенным, что запчасть проходит какое-то время. Цена детали невысока, к примеру, на ВАЗ 2110 она составляет около 650 рублей. Замена не отличается сложностью и может быть произведена самостоятельно.

Выявить неисправность диодного моста и заменить его не составит труда для любого автолюбителя с минимальным набором инструмента. Если проверка показала поломку, генератор лучше всего снять и провести ремонт. Процесс несложный, занимает не более часа.

Как проверить диодный мост ВАЗ 2112: подробная инструкция

Диодный мост может выйти из строя из-за различных причин, включая перегрев, износ или механическое повреждение. Когда это происходит, диодный мост перестает выполнять свою функцию, и генератор автомобиля не может эффективно заряжать аккумулятор.

Как проверить диодный мост ВАЗ 2112?

Проверка диодного моста в ВАЗ 2112 может быть выполнена с помощью мультиметра. Вот несколько шагов, которые помогут вам провести проверку:

1. Убедитесь, что автомобиль выключен, ключ зажигания вынут из замка и аккумулятор отключен.
2. Найдите диодный мост ВАЗ 2112. Обычно он расположен на передней части двигателя и имеет четыре провода, связанные с ним.
3. Подключите мультиметр к диодному мосту. Положительный контакт мультиметра должен быть подключен к желтому проводу, а отрицательный контакт к черному проводу.
4. Включите мультиметр в режиме проверки диода (Diode Test Mode) и проверьте все четыре комбинации положительного и отрицательного контактов. Результаты должны быть следующими:
   • Когда в мультиметре присутствует положительное напряжение и на диодном мосту также присутствует положительное напряжение, это означает, что диодный мост правильно функционирует.
   • Когда в мультиметре присутствует положительное напряжение, но на диодном мосту присутствует отрицательное напряжение, это указывает на неисправность диодного моста. В таком случае требуется замена.
   • Если на мультиметре отображается «1» во всех комбинациях, это может означать, что диодный мост не проводит электрический ток и также требует замены.

Когда следует заменять диодный мост?

Если тестирование диодного моста показало неисправность, то следует осуществить замену. Ремонт или замена диодного моста должны быть выполнены компетентным специалистом в автосервисе. Это гарантирует правильное подключение и функционирование замененного детали и предотвращает повторные проблемы с зарядной системой автомобиля.
