Электробензонасос (ЭБН) на ВАЗ 2107 (карбюратор)

Наконец-то добрался до написания очередной статьи в бортжурнал. Намучившись с перегревами родного механического бензонасоса было принято решение заменить его на электробензонасос низкого давления. Был приобретен бензонасос Magneti marelli 313011300013 на сайте www.exist.ru/price.aspx?pcode=313011300013. Была куплена новая топливная магистраль на ВАЗ 2017, тройник 8х6х8, обратный клапан от "восьмерки" (заменен в дальнейшем на топливный клапан от "Нивы"), щтутцер на 8 мм с резьбой, хомуты, колодки от калины под 4-х контактное реле (3шт) с держателем предохранителя, реле 4-х контактное (3 шт), топливный жиклер 150, топливный шланг обратки от "восьмерки", провода, кнопка без фиксации.

Сначала была проведена полноценная "обратка" в бак. Тянул рядом со штатной топливной магистралью и крепил в штатных местах.

Фото в бортжурнале Lada 21074 Фото в бортжурнале Lada 21074 Фото в бортжурнале Lada 21074

Врезан штутцер на 8 с резьбой в бак.

Фото в бортжурнале Lada 21074 Фото в бортжурнале Lada 21074

Далее вместо штатного бензонасоса был установлен ЭБН низкого давления.

Фото в бортжурнале Lada 21074 Фото в бортжурнале Lada 21074

Перед карбюратором на расстоянии 5-7 см был врезан тройник 8х6х8. В трубке тройника диаметром 6 мм была нарезана резьба и вкручен 150 топливный жиклер.

Фото в бортжурнале Lada 21074 Фото в бортжурнале Lada 21074 Фото в бортжурнале Lada 21074

Далее был установлен обратку клапан, чтобы топливо не уходило в бак.Изначально был установлен клапан от "восьмерки", но в дальнейшем заменен на клапан от "Нивы" так, как клапан от "восьмерки" не держал топливо и оно уходило в бак, вследствие чего после долгого простоя двигатель плохо запускался. После замены клапана эта проблема исчезла. Иглу насос не продавливает и не переливает на холостых.

Фото в бортжурнале Lada 21074

ЭБН запитал через четырехконтактное реле по схеме на фото.

Фото в бортжурнале Lada 21074 Фото в бортжурнале Lada 21074

Алгоритм работы следующий:
При включенном зажигании при нажатии кнопки срабатывает бензонасос и подкачивает топливо. При запуске стартера включается бензонасос. Далее после запуска двигателя лампа заряда аккумулятора гаснет и запускается бензонасос уже от генератора. При глушении двигателя бензонасос выключается.
Механический насос заглушил, но с него снял шток, чтобы не гонял впустую. Было принято решение оставить его, на тот случай если ЭБН откажет.
Кнопку подкачки установил в салоне на кожухе рулевой колонки

Фото в бортжурнале Lada 21074

Что изменилось после установки электробензонасоса? Двигатель стал ровнее работать. Очень понравилась стабильность работы на холостых оборотах. Обороты не плавают. При нажатии на педаль газа в пол машина не тупит и не проваливается, а сразу начинает набирать. Разница по сравнению с механическим насосом ощутима. Так же приятно удивила плавность хода при переключении передач, которой раньше не было. При резком сбросе газа машину не дергает. На верхах двигатель лучше стал раскручиваться. Ушла так же проблема связанная с рывками на малых оборотах при трогании с места после длительной езды. В общем впечатления от установки электробензонасоса только положительные. Так, что рекомендую!

Как поставить электробензонасос на карбюраторный двигатель

Одним из механизмов системы питания любого мотора является топливный насос. От его работоспособности напрямую зависит пуск и функционирование силового агрегата. На карбюраторные «семёрки» устанавливались механические бензонасосы диафрагменного типа ДААЗ 2101. Благодаря простому конструктивному исполнению механизм является ремонтопригодным. Однако он нередко доставляет проблемы владельцам «Жигулей». Поэтому на работе и неполадках этого узла стоит остановиться более подробно.

Основные функции

Работа бензонасоса заключается в том, чтобы подавать топливо из бака в карбюратор.

Система питания ВАЗ 2107

Система питания ВАЗ 2107 с карбюраторным мотором состоит из следующих элементов: 1 — топливный насос; 2 — шланг от топливного насоса к карбюратору; 3 — карбюратор; 4 — задняя трубка; 5 — датчик указателя уровня и резерва топлива; 6 — предохранительный щиток; 7 —трубка вентиляции бака; 8 — топливный бак; 9 — прокладки; 10 — хомут крепления топливного бака; 11 — передняя трубка; 12 — фильтр тонкой очистки топлива

Конструкция узла не идеальна, поэтому он является одним из слабых мест в автомобиле. Объясняется это тем, что воздействие постоянных нагрузок и низкое качество бензина приводят к естественному износу элементов. Это и является причиной выхода устройства из строя. При возникновении неполадок с насосом двигатель начинает работать с перебоями либо вовсе прекращает функционировать.

Заводской бензонасос

Бензонасос имеет простую конструкцию, но является одним из слабых мест автомобиля

Конструкция и принцип работы

Механизм выполнен из нескольких частей, соединённых между собой крепёжными элементами. В верхней части корпуса есть два штуцера, через которые топливо подаётся и перекачивается в карбюратор. В конструкции предусмотрен рычаг, который позволяет вручную подкачивать бензин из бака в топливную систему, что актуально после длительной стоянки автомобиля. Основными элементами узла являются:

  • толкатель;
  • пружина;
  • балансир;
  • крышка;
  • винт крышки;
  • гайка;
  • сетчатый фильтр;
  • мембраны (рабочие и предохранительная);
  • нижняя и верхняя тарелки;
  • шток;
  • клапаны (впускной и выпускной);
  • рычаг ручной подкачки.

Конструкция бензонасоса

Конструкция бензонасоса: 1 — нагнетательный патрубок; 2 — фильтр; 3 — корпус; 4 — всасывающий патрубок; 5 — крышка; 6 — всасывающий клапан; 7 — шток; 8 — рычаг ручной подкачки топлива; 9 — пружина; 10 — кулачок; 11 — балансир; 12 — рычаг механической подкачки топлива; 13 — нижняя крышка; 14 — внутренняя дистанционная прокладка; 15 — наружная дистанционная прокладка; 16 — нагнетательный клапан

Принцип действия классического бензонасоса основан на создании давления, необходимого для поддержания необходимого уровня топлива в камере карбюратора. Благодаря диафрагме поток бензина прекращается или уменьшается при установлении в топливной магистрали предельного значения давления. На карбюраторных «семёрках» бензонасос располагается под капотом с левой стороны блока цилиндров. Закреплён он на двух шпильках через термопроставку и прокладки, которые также используются для регулировки. Проставка является одновременно направляющей деталью для штока насоса.

Работает устройство в следующем порядке:

  • толкатель насоса приводится в действие от кулачка привода, функционирующего от механизма газораспределения;
  • мембраны, находящиеся внутри бензонасоса, движутся и создают в камере поочерёдно давление и разрежение;
  • если давление снижается, клапан на выходе закрывается, а топливо поступает через впускной клапан;
  • при повышении давления клапан на входе насоса закрывается, а бензин подаётся через шланг в карбюратор.

Схема работы бензонасоса

Под действием толкателя, который управляется механизмом газораспределения, в камере бензонасоса поочерёдно создаётся разрежение и давление, за счёт чего обеспечиваются такты всасывания топлива и его подачи в карбюратор

Какой бензонасос лучше

При неполадках топливного насоса часто возникает вопрос выбора нового устройства. Владельцы «Жигулей» в основном отдают предпочтение изделиям двух . Если возникают проблемы с заводским механизмом, например, когда он перегревается, многие меняют его на второй вариант, объясняя это тем, что у насосов «Пекар» нет тенденции к образованию паровой пробки, из-за которой в жаркую погоду возникают дефекты в работе устройства. На самом деле такое мнение ошибочно, поскольку такая проблема есть и у них, о чём свидетельствуют многочисленные отзывы автовладельцев. Стоит также учитывать, что «Пекар» стоит в 1,5–2 дороже ДААЗа. Поэтому стандартный топливный насос является лучшим выбором по таким критериям, как надёжность, цена и качество. Стоимость заводского насоса составляет 500–600 руб.

Бензонасос «Пекар»

Бензонасос «Пекар» наряду с ДААЗом считается одним из лучших для классических «Жигулей»

Таблица: параметры бензонасосов разных

Бензонасосы QH производятся в Великобритании, а OTA — в Италии. Однако у этих устройств есть некоторые особенности: насос QH не имеет рычажка для ручной подкачки топлива, а корпус выполнен неразборным. Итальянский механизм имеет превосходные параметры по сравнению с другими, но его цена практически в 3 раза выше российской продукции.

Установка электрического топливного насоса HEP02A

Весь процесс монтажа занимает всего 2-3 часа. Но многое зависит от вашего опыта и наличия под рукой всех необходимых инструментов.

Первоначально необходимо установить топливный фильтр тонкой очистки — предварительная фильтрация бензина позволит уберечь новый насос от повреждений, вызванных попаданием в него частиц грязи. Я установил топливный фильтр непосредственно под баком, в месте выхода топливных патрубков. Прикрепил я его на шланги, тщательно затянув их хомутами.

Следующим этапом идет монтаж непосредственно электробензонасоса. Его я решил прикрепить к левому крылу автомобиля в подкапотном пространстве — там к нему открывается свободный доступ.

Необходимые материалы

Для того чтобы установить электрический насос, потребуется шланг.

Длина его должна быть не менее 5 метров, а внутренний диаметр – порядка 8-9 мм. Также приобретается выносной бензонасос низкого давления и реле к нему. Из инструментов необходимо найти сверло диаметром 3-4 мм. Дополнительно покупают фильтр от инжекторной системы питания двигателя, а также карбюраторный фильтр. Еще понадобится трубка из стали с толщиной стенки 0,8 миллиметров и диаметром 7 миллиметров. Длина трубы должна быть не менее 250 мм. Также необходим шланг на 12 мм и переходной штуцер для шлага с 8 на 12 мм.

Процесс следующий:
  • Для начала нужно поддомкратить автомобиль и снять переднее левое колесо.
  • Затем просверлить в крыле 2 отверстия для крепления бензонасоса.
  • Установить бензонасос и прикрепить его с помощью болтов с гайками.
  • Установить колесо на место и снять машину с домкрата.
  • Подключить электробензонасос к топливной магистрали и карбюратору, тщательно протянув топливные шланги хомутами.

Теперь настала пора разобраться с его подключением к бортовой электросети авто. Я подключил электрический топливный насос низкого давления непосредственно к зажиганию через реле и предохранитель. То есть, при повороте ключа в замке сразу начинает качать насос, а уже затем можно запускать двигатель. Это наиболее удобный и простой вариант. Схему подключения в бортовой сети я нашел в интернете.

На завершающем этапе я отключил механический бензонасос. Сделал я это следующим разом:

  • От установленного мной электробензонасоса и до карбюратора я пустил новый цельный шланг.
  • Открутил механический бензонасос и вытащил шток, после чего прикрутил насос на место.
  • На штуцеры надел заглушки.

Таким образом, при выходе электрического топливного насоса из строя перевести систему на механический бензонасос можно за несколько минут: достаточно разрезать шланг и подключить его к насосу, затем установить на место шток. Но я искренне надеюсь, что мне это не понадобится.

Итак, осталось только проверить работоспособность системы:

  • Включаем зажигание и сразу же слышим шум работающего насоса.
  • Запускаем двигатель. За шумом мотора звука от бензонасоса не слышно, что несомненный плюс.
  • Глушим двигатель и выключаем зажигание — насос сразу же перестаёт работать.

Важно! Для снижения шума и вибрации от насоса между ним и крылом стоит проложить слой шумоизоляции типа Вибропласта.

На этом процесс установки можно считать законченным. Как показала практика, на скорости до 140 км/ч насос работает превосходно и в необходимом количестве питает мотор бензином — больше я просто не разгонялся. Уверен, что его мощности хватит на весь диапазон оборотов мотора.

О конструкции

На автомобилях семейства «классики» устанавливаются ДААЗовские топливные элементы. Конкретно на «семерке» насос способен на перекачку топлива в объеме до 60 литров за час. При этом давление, образуемое в системе, составляет порядка 20-30 кПа.

В конструкцию данного элемента входят следующие детали:

  1. Крышка и винт крышки.
  2. Сетчатый фильтр.
  3. Верхняя часть корпуса.
  4. Верхняя тарелка.
  5. Винты, соединяющие части корпуса.
  6. Крепежная гайка.
  7. Рабочие диафрагмы.
  8. Шток.
  9. Нижняя тарелка.
  10. Дистанционные проставки.
  11. Рычаг ручной подкачки.
  12. Нижняя часть корпуса.

Алгоритм действия

Прибор работает за счет движений диафрагмы. Она двигается вверх и вниз.

электробензонасос на карбюратор ваз

В результате над диафрагмой возникает разряжение при движении вниз и открывается впускной клапан. Через него топливо поступает в углубление в диафрагме, предварительно пройдя через фильтр. Когда она движется вверх, создается определенное давление, и впускной клапан закрывается. Затем открывается выпускной, и топливо далее движется по топливной системе. Сейчас карбюраторные системы питания двигателя стали массово оснащать электрическими насосами. Это легко объясняется массой преимуществ, которых нет в механическом устройстве.

Особенности


Изобретен карбюратер был очень давно. Широкое использование получил в прошлом столетии. Однако с течением времени появляются все новые и новые технологии и карбюратор сменили инжекторные механизмы. Карбюратор выполняет свою задачу, придерживаясь механических устройств. В то время, как инжекторная система работает благодаря электронике. Большинство автовладельцев карбюраторных транспортных средств, совмещают его с новейшими механизмами. К примеру, монтируют электробензонасос на карбюратор.

Суть работы бензонасоса на карбюраторе сводится к обеспечению подачи горючего из бензобака в цилиндры. Электробензонасос высокого давления на карбюратор не так и нужен, потому что совместно с этими механизмами электронасосы действуют при не высоком давлении, что отличает их от инжекторов, где в топливной системе нужно высокое давление. В инжекторных моторах электробензонасос монтируется внутри бака с топливом. Электронный бензонасос на карбюраторе располагается под капотом.

Типы бензонасосов

Нынешние модели оборудованы бензонасосами как механического, так и электрического плана. Механический насос

встречается в карбюраторный машинах,
электрический бензонасос
– инжекторного, где топливо попадает в автомобильный мотор под давлением.

Механический бензиновый насос расположен снаружи бензобака, а вот электрический наоборот – внутри его. В обиходе есть машины, где установлено 2 бензонасоса. Механический агрегат функционирует под низкочастотным давлением по той причине, что карбюратор и бензонасос размещены на близком расстоянии друг от друга.

Преимущества и недостатки установки электробензонасоса на карбюраторный двигатель

В списке основных плюсов после установки электрического насоса на карбюратор следует выделить легкость запуска ДВС. Двигатель заводится быстро, причем как на холодную, так и на горячую, снижается нагрузка на АКБ и стартер. Что касается эксплуатации, при правильном подключении в салоне не так сильно пахнет бензином, также горючее расходуется более экономно.

Если говорить о недостатках, тогда стоит отметить только сложность установки и необходимость приобретения самого насоса. Также для нормальной работы насоса требуется исправность электрических систем автомобиля, а также нормальный уровень заряда АКБ.

ТН с электроприводом

Долговечную работу, простоту изготовления и большую эффективность можно получить при использовании электрического бензонасоса, который управляется специальным реле. Он позволяет создать давление в пределах 0,3-0,4 МПа (в двигателях с непосредственным впрыском – до 0,7 МПа), что превосходит возможности механического ТН. Устройство во многом зависит от того, где находится топливный насос: в баке или в подкапотном пространстве. Но принцип работы всех ТН такого типа можно считать идентичным. В подавляющем большинстве современных авто используется погружаемый бензонасос, который располагается в баке. Это хоть и чревато небольшими механическими потерями и уязвимостью, связанными с большой длиной топливной магистрали, но насос получает гораздо лучшее охлаждение.

В процессе работы омывающее корпус и проходящее сквозь электродвигатель топливо отводит значительную часть тепла. Именно поэтому на ресурсе так сильно сказывается езда с практически пустым баком.

Устройство

Электрический бензонасос состоит из двух частей: электрического привода (представляет собой обычный электродвигатель) и насосной части (закачивает горючее из топливозаборника). Погружаемые насосы размещаются в едином корпусе с сеточкой, осуществляющей грубую очистку топлива.

В зависимости от конструкции заборного механизма, существуют несколько видов насосной части:

  • роликовый насос. Топливо подается за счет вращения ротора с подвижными роликами. При увеличении пространства между роликом и ротором в свободном пространстве создается разряжение, которое заполняется бензином. При дальнейшем вращении ротора пространство уменьшается, что позволяет создать давление и подать топливо через выпускной канал;
  • шестеренчатый бензонасос. Принцип работы схож с предыдущим видом, но изменения площади свободного пространства происходит вследствие вращения шестерни;
  • центробежный насос. Нагнетание топлива возникает из-за завихрения, провоцируемого вращением крыльчатки в корпусе. Подача и отвод горючего осуществляется через соответствующие каналы внутри корпуса.

Логика работы

В автомобилях, у которых управление основными узлами жизнеобеспечения ДВС осуществляется по CAN-шине, команду к запуску бензонасос получает от электронного блока управления двигателем. Перед запуском ДВС необходимо создать давление в топливопроводе, поэтому сразу после включения зажигания ЭБУ подает сигнал на реле, которое включает бензонасос. В некоторых авто подача питания на реле и включение бензонасоса осуществляется в момент открытия водительской двери. Время работы бензонасоса в таком режиме исчисляется секундами, после чего питание отключается. Последующий запуск произойдет уже при начале вращения стартера.

Основные неисправности, простейшая диагностика

К основным поломкам, из-за которых может не работать бензонасос, относятся:

  • перегорание предохранителя;
  • обрыв питания, окисление контактов;
  • износ щеточного узла, вследствие чего ухудшается производительность, разрушение коллектора, износ втулок ротора;
  • засорение;
  • критический износ трущихся пар роликовых и шестеренчатых топливных насосов;
  • разрушение пластмассовой муфты, посредством которой вал якоря электродвигателя соединяется с ротором насоса.

Чтобы понять, почему не работает бензонасос, достаточно базовых навыков пользования мультиметром. Наличие питания на разъеме ТН после включения зажигания будет означать, что неисправность в насосе. Если питание не приходит и бензонасос не запускается, то следует проверить цепь до разъема, а также реле.

Основные симптомы неисправности:

  • увеличение шума, появление посторонних звуков;
  • провалы при резком нажатии на газ;
  • двигатель периодически глохнет (особенно на горячую);
  • проблемы с запуском.

Одним из важнейших элементов системы питания инжекторного двигателя является реле бензонасоса. Оно используется для уменьшения нагрузки на бортовую сеть, так как управление силовыми контактами осуществляется подачей слабого напряжения на соответствующие выводы электромагнитного реле. Принципиальная схема подключения бензонасоса.

Принцип работы реле, а также способы проверки вы можете увидеть на видео.

Пошаговая установка с фото бензонасоса

К -контакт это сигнальный (искрообразующий) Б -контакт это + 12в зажигания

Реле подключал по вот такой вот схеме:

Само реле выглядит так.

Вот так все выглядит под капотом. На механический бензонасос надел заглушки которые были в комплекте с ЭБН и пока что не стал убирать а то мало ли что.

Ну, что я могу сказать по 2х недельному опыту эксплуатации этого бензонасоса. Машина едет он не греется даже в жару было 30+ градусов. 140 — 150 машина стала ехать куда лучше бензина хватает, расход не увеличился в общем пока что все хорошо.

Максимальная скорость с которой на ней ездили

Нашёл на зарубежном сайте схему управления бензонасосом от зажигания, может кому пригодится. Сам себе такое спаял отлично работает, при включении зажигания включается реле примерно на 10 сек что нужно для поднятия давления в топливной системе, потом заводим реле снова включает бензонасос пока работает катушка зажигания

Так же будет интересно

Как выбрать надежный автоломбард

13.12.2020

Плюсы и минусы установки электрического топливного насоса

К явным достоинствам использования такой системы топливоподачи можно отнести:

  • обеспечение стабильной подачи бензина во всём диапазоне рабочих оборотов мотора;

Назначение и устройство помпы

Водяной насос — важнейший элемент системы охлаждения двигателя. Его основная функция — принудительная циркуляция охлаждающей жидкости (ОЖ) по двум контурам — малому и большому. На непрогретом двигателе циркуляция антифриза проходит по малому кругу — из водяной рубашки мотора в радиатор салонного отопителя и блок охлаждения карбюратора (или дроссельной заслонки на инжекторе ВАЗ 21099). При достижении рабочей температуры термостат открывает большой контур и ОЖ начинает циркулировать через основной радиатор.

Видео инструкция по замене

Чтобы автомобиль работал максимально эффективно и надежно, требуется слаженная работа всех его систем. Одну из ведущих ролей в этом вопросе занимает электропроводка.

Сегодня мы поговорим про схему электропроводки, которая используется на автомобилях ВАЗ 2110, изучим основные компоненты, рассмотрим разницу между инжекторными и карбюраторными версиями.


Жгуты, провода

Бензонасосы ДААЗ vs Pekar

Поймал я на днях паровую пробку в бензонасосе. Чему был очень удивлен ведь у меня фирменый бензонасос Пекар в котором не бывает паровых пробок. Решил разобраться в чем же дело. Вскрыв бензонасос был несколько шокирован его содержимым. что и побудило меня к написанию этой статьи.
Итак ДААЗ vs Pekar.

Для начала некоторое описание насосов.

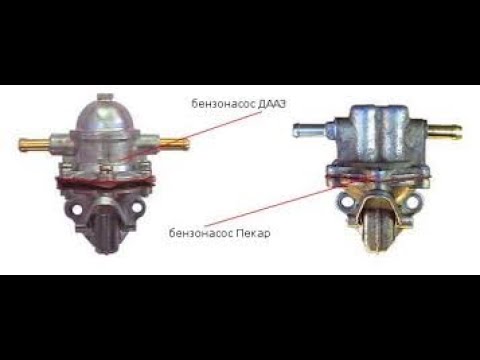

Бензонасосы ДААЗ и ПЕКАР

Слева Пекар справа ДААЗ

Пекар — слова производителя.
ЭКСПЛУАТАЦИОННАЯ НАДЕЖНОСТЬ
— Маслобензостойкая мембрана из импортных материалов
— Гальваническое покрытие деталей обеспечивает защиту бензонасосов от неблагоприятного воздействия окружающей среды
РЕМОНТОСПОСОБНОСТЬ
— Впервые в России применяется модульная конструкция узлов бензонасосов
ГЕРМЕТИЧНОСТЬ
— Конструкция клапанов, позволяющая сохранить давление и разрежение, обеспечивает быстрый запуск двигателя
ОТСУТСТВИЕ ПАРОВЫХ ПРОБОК
— Конструкция бензонасосов, обеспечивающая минимальный паразитный объем, исключает образование паровых пробок в системе питания двигателя БЕНЗОНАСОСЫ ОБЕСПЕЧИВАЮТ:
— бесперебойную подачу топлива в карбюратор в различных климатических условиях при температурах от -40°С до +50°С
— работоспособность двигателя автомобиля в соответствии с техническими условиями

Давление при нулевой подаче, при частоте вращения кулачкового вала
2000 об/мин, (кгс/см2) 0,22 — 0,35
Разрежение, создаваемое насосом, при частоте вращения кулачкового вала 2000 об/мин, не менее (кгс/см2) 0,4
Производительность на свободный слив при температуре топлива 20°С, при частоте вращения кулачкового вала 2000 об/мин, не менее (л/час) 60
Всасывание (время от начала закачивания до начала подачи топлива), при частоте вращения кулачкового вала 200 об/мин, не более (сек) 10
Герметичность клапанов (падение давления в течение 10 мин), не более (кгс/см2) 0,05
Наружный диаметр диафрагмы (мм) 70
Масса насоса, не более (кг) 0,5

ДААЗ — слова производителя тут надо сказать производитель оказался скромнее.

Производительность на свободный слив,л/ч 60
Если посмотреть внешне на оба насоса то заметро что у бензонасоса ДААЗ полость под бензин значительно больше, в этом и есть главный ход Пекара. т.к. у пекара куполообразной крышки нет, на это и клюет покупатель. Думая что под этой самой крышкой и образуется паровая пробка. Ан нет дело в том что эта крышка ничто иное как ВПУСКНОЙ отстойник. и даже если там каки либо образом окажется воздух то на работу насоса это никак не повлияет. Так же как не влияет на работу насоса воздух в бензофильтре.Купол ДААЗа это по сути и есть дополнительный бензофильтр.
Ну давайте обо всем по порядку.

Изучим устройство бензонасоса Пекар.
Итак первое что мы видим в бензонасосе Пекар при детальном рассмотрении это то что выпускной штуцер не законтрен в насос а просто вствлен в него. Сидит он конечно плотно но в сети можно найти рассказы о том как этот штуцер впросто вылетал из насоса. Например вот рассказ человека как штуцер выпал из пекара и это привело к возгоранию автомобиля
http://www.azlk-team.ru/forum/viewtopic.php?t=17726&highlight=%E1%EE%EB%F2%E0%E5%F2%F1%FF

Вскрываем насос

Да камера действительно небольшая но в глаза сразу кидается след от выпускного клапана оствашийся на шайбе диафрагме, это видно на фото.
Диафрагма в пекаре всего одна

если диафрагма порвется то бензин через отверстие толкателя потечет прямиком в картер дивгателя.
Под дифрагмой находится пружина качество которой просто повергло в шок

вот собственно и вся конструкция бензонасоса пекар

Сам бензонасос был куплен мною у оффициального дилера ТД Пекар и имеет галаграфическую наклейку подтверждающую его полдинность.
Теперь давайте разберем конструкцию родного жигулевского бензонасоса ДААЗ
Оба штуцера у ДААЗа законтрены так что можно не бояться что в один прекрастный день этот штуцер оторвется.

Под верхней крышкой насоса находится сетчатый фильтр с отстойником который дополнительно фильорует бензин на входе в бензонасос. Еще раз хочу заметить что миф о том что под верхней крышкой у ДААЗ образуются паровые пробки это полнейший бред. Верхняя крышка это ВХОДНОЙ фильтр в насос так что даже при наличии в нем воздуха на работу насоса он повлиять не может.

фильтр

тут мы видим в верху впускной клапан, углубление отстойника в стенке которого виднеется отверстие впускного штуцера

разбираем бензонасос пополам

и видим что рабочая полость насоса как и у пекара минимальная. но выпускной клапан не торчит наружу и шайба диафрагмы ни за что не задевает.
Сама диафрагма ДААЗа состоит из трех диафрагм и пластиковой проставки.

разобраный узел диафрагмы

две рабоиче диафрагмы, пластиковая проставка, предохранительная диафрагма и шайбы.
Для чего узел так сделан? для надежности. В случае если порвется первая рабочая диафрагма то насос будет работать на второй. Даже если и порвется вторая диафрагма то расстояние меджу биафрагмами =0 и вероятность того что вторая диафрагма порвется в том же место что и превая тоже стремится к нулю. Так что даже при двух порваных диафрагмах тореи бензина будут минимальны.
Предохранитеьлная диафрагма недопусти попадание бензина в картер дивгателя в случае пробоя двух рабочих диафрагм.
А в пластиковой проставке между рабочими и предохранительной диафрагмами есть сливные отверстия через которые бензин будет сливаться в сторону ручки ручной подкачки топлива при прорыве рабочих диафрагм. (под этой ручкой земля и слив бензина безопасен)

пружина под диафрагмой

Вот собстенно и вся конструкция насоса ДААЗ
Теперь перейдем к тестам и сравнениям.
Рабочие камеры насосов

у пекара рабочая камера чуть чуть меньше 10кубиков против 12 у дааза (измерения производились с помощью шприца.
Но при этом стоит учесть что и пружина у пекара меньше и менее жесткая чем у дааза

отсюда можно сделать вывод что камера у Дааза чуть больше потому как больше ход диафрагмы.
обобенно учитывая что низние части у насосов идентичны, причем полностью идентичны.

Давление создаваемое насосами я измерить не смог за неимением подходящего манометра.
А вот производительность насосов была измеряна следующим образом.
Бралась 0,5л банка от увайт-спирита. наливалась до самого горлышка. Насос сначала накачивался водой из ругой банки чтобы исключить разность обьемов. И затем насосом с помощью рычага ручной подкачки из банки высасывалась вода до первой нижней риски, при этом считалось количество нажатий на рычаг которое потребуется для откачки этого рбьема воды.
В результате пекару понадобилось 72 нажатия на рычаг а ДААЗу 64, что опять же говорит о большей производительности ДААЗа и о большем ходе его дииафрагмы.


На продувку (герметичнойть) клапанов оба бензонасоса прошли тест без нареканий

Итог.
Параметр Дааз Пекар
топливный фильтр + —
Система защиты прорыва диафрагмы + —
Рабочий объем 12 10
Ход диафрагмы больше меньше
Производительность насоса на 0,5л 64качка 72качка
Качество изготовления + —
Честность производителя + —

По поводу честности производителя все что было заявленно ДААЗом о своем насосе оказалось правдой

Заявления пекара
— Впервые в России применяется модульная конструкция узлов бензонасосов
неправда

— Конструкция клапанов, позволяющая сохранить давление и разрежение, обеспечивает быстрый запуск двигателя
когда я снимал бензонасос с автомобиля впускной шланг был полностю сухой. Перед этим машина простояла около 14 часов.

ОТСУТСТВИЕ ПАРОВЫХ ПРОБОК
— Конструкция бензонасосов, обеспечивающая минимальный паразитный объем, исключает образование паровых пробок

за два дня до написания этой статьи я 4 раза поймал паровую пробку на пекаре.

— бесперебойную подачу топлива в карбюратор в различных климатических условиях при температурах от -40°С до +50°С
температура в тот день было не больше +30

Как видно из всего вышесказанного конструктивно Пекар хуже ДААЗа, и мне абсолютно непонятно почему пекар при этом стоит в два раза дороже, да еще и производитель так нагло врет.

Какой бензонасос лучше выбрать для ВАЗ 2107 с карбюратором?

какой бензонасос лучше на ваз 2107 карбюратор

Выбор правильного бензонасоса для ВАЗ 2107 с карбюратором

Вопрос, какой бензонасос лучше использовать на ВАЗ 2107 с карбюратором, достаточно важен и часто возникает у автовладельцев. Правильный выбор бензонасоса является необходимым условием для нормальной работы двигателя и сохранности других систем автомобиля.

Требования к бензонасосу

Перед тем, как выбрать бензонасос, необходимо учитывать следующие факторы:

  • Производительность: Бензонасос должен обеспечивать достаточное количество топлива для нормальной работы двигателя. Поэтому стоит обратить внимание на производительность насоса, выраженную в литрах в час.
  • Качество: Рекомендуется выбирать бензонасосы, которые изготавливаются производителями с хорошей репутацией. Качественные насосы обеспечивают более долгий срок службы.
  • Совместимость: При покупке бензонасоса обратите внимание на его совместимость с вашей моделью автомобиля. Оригинальные или заменители с аналогичными характеристиками предпочтительны.

Рекомендации по выбору бензонасоса

После учета вышеперечисленных требований, рекомендую следующие бензонасосы для ВАЗ 2107 с карбюратором:

Марка и модель Производительность Совместимость Цена
Бензонасос A 50 л/ч Совместим с ВАЗ 2107 2000 рублей
Бензонасос B 60 л/ч Совместим с ВАЗ 2107 2500 рублей
Бензонасос C 70 л/ч Совместим с ВАЗ 2107 3000 рублей

Обратите внимание, что цена насоса может варьироваться от магазина к магазину и от производителя к производителю. Пожалуйста, проконсультируйтесь с профессионалом перед покупкой для получения информации о конкретных моделях бензонасосов и их совместимости.

Также стоит отметить, что установка бензонасоса требует определенного опыта и инструментов, и в случае сомнений лучше обратиться к профессиональному автомеханику.

Заключение

Выбор правильного бензонасоса для ВАЗ 2107 с карбюратором является важным моментом для нормальной работы автомобиля. Учитывайте требования по производительности, качеству и совместимости, а также обратитесь к профессионалу для получения подробной информации о конкретных моделях бензонасосов и их установке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
