Замена ВУТ+ГТЦ
Новый ВУТ
В сборе
смотрел конечно от шеви но ценник почти в два раза дороже меня остановил и этот сойдёт …
По снятию и установке проблем никаких, справится любой кто хоть раз держал ключи в руках.
Я делал так:
1. Открутил тормозные трубки от ГТЦ
отсоединяем
2. Из салона откручиваем 4 гайки ключём на 13`
Педаль тормоза
3. Выдергиваем ВУТ, не забыв отсоединить его от педали.
4. Откручиваем кронштейн ключём на 17`
Интересно у всех так?
Мне повезло трубка от сцепления проходила через кронштейн — пришлось откручивать и её.
5. Поставил кронштейн на новый ВУТ повернув его по дыркам
На новом ВУТе шпильки тоньше гайка под 13` ключ, дырки подходят по размеру
Я поставил кронштейн вот так.
6. Все собираем в обратной последовательности.
Вот настолько новый ВУТ короче старого.
Завёл трубку под кронштейн
Конечный результат
По поводу прокачки:
Читал здесь что народ сталкивается с тем что жидкость брызгает в бачёк при прокачке.
Я прокачал систему один, самотёком! Наливаем полный бачёк жижи, открываем нипель и ждем пока пойдет жижа без воздуха и так далее по всем контурам.
Так может и дольше чем вдвоём и жать на педаль, но зато без пляски с бубном.
Как осуществить замену вакуумного усилителя на автомобиле Нива 21213
Приветствую всех автолюбителей и владельцев Нивы 21213! В данной статье я расскажу вам о замене вакуумного усилителя тормозов на этой модели автомобиля. Замена вакуумного усилителя может потребоваться, если у вас возникли проблемы с тормозной системой, такие как: ухудшенная отзывчивость тормозов, сниженный тормозной эффект или повышенный педальный усилие.
Шаг 1: Подготовка
Перед началом замены вакуумного усилителя рекомендуется подготовить все необходимые инструменты и материалы, а также обеспечить безопасность работ. Для этого вам потребуются:
- Набор инструментов (ключи, отвертки, гаечные ключи)
- Новый вакуумный усилитель тормозов
- Новые уплотнительные кольца и прокладки
- Тормозная жидкость
- Подставки или домкрат для поднятия автомобиля
- Уровень масла в двигателе должен быть проверен и при необходимости доведен до нормы
Шаг 2: Замена вакуумного усилителя
После подготовки можно приступить непосредственно к замене вакуумного усилителя:
- Поднимите переднюю часть автомобиля с помощью подставок или домкрата и зафиксируйте ее.
- Отсоедините негативный клеммный зажим от аккумулятора автомобиля.
- Снимите панель приборов и дополнительные элементы, которые мешают доступу к вакуумному усилителю.
- Отсоедините шланги и провода, соединяющие вакуумный усилитель с тормозной системой и электрической системой автомобиля.
- Отверните гайки, которыми вакуумный усилитель крепится к педали тормоза, и аккуратно снимите его.
- Установите новый вакуумный усилитель тормозов на место предыдущего и плотно затяните гайки крепления.
- Подсоедините шланги и провода к новому вакуумному усилителю, убедившись в правильности подключения.
- Установите на место снятые ранее элементы, такие как панель приборов.
- Проверьте уровень тормозной жидкости и при необходимости доведите его до нормы.
- Проверьте работоспособность тормозной системы на стоянке и при езде на малой скорости, удостоверившись в отсутствии утечек и адекватной реакции тормозов.
Теперь вы знакомы с процессом замены вакуумного усилителя тормозов на Ниве 21213. Если у вас возникли сложности или вы не уверены в своих навыках автомеханика, рекомендую обратиться к профессионалам для проведения данной процедуры.
Замена вакуумного усилителя нива 21213
Усилитель тормозов — вакуумный, действует на все колёса. Усилитель тормозов нужен для снижения усилия на тормозной педали с сохранением эффективности рабочей тормозной системы. В настоящее время даже небольшие машины оборудуются усилителями.
Здоровый человек совершенно спокойно способен развить ногой усилие до 80 кг. Кто не верит, — прикиньте свой вес и попробуйте постоять на одной ноге. Получилось? Вот вы и развили это усилие. На старых моделях именно такое усилие на педали требовалось для создания наибольшего давления в тормозной системе. Усилитель снижает потребное усилие на педали тормоза до 40 кг. Может показаться, что это тоже многовато, но нет. Если усилие еще уменьшить — педаль потеряет «информативность». Водитель перестает ее чувствовать, особенно в обуви на толстой подошве.
Откуда же берется дополнительное усилие, создаваемое усилителем? Для этого используется разрежение, возникающее во впускном коллекторе двигателя.
Работает — не работает
Неисправность вакуумного усилителя тормозов не приводит к полному выходу рабочей тормозной системы из строя, но затрудняет управление автомобилем.
Детальная диагностика усилителя требует специальной ремонтной и инструментальной базы. Но и самому проверить усилитель по принципу «работает — не работает» элементарно просто. В основе такой диагностики лежит принцип работы вакуумного усилителя: он работает только при работающем двигателе.
Порядок проверки следующий. Автомобиль стоит с неработающим двигателем. Нажимаете на тормозную педаль 5-6 раз до создания ощутимого усилия. Удерживая нажатую педаль, заведите двигатель. При исправном усилителе, в момент запуска, педаль переместится вперёд, к полу, и усилие на ней резко уменьшится. Если же изменения усилия нет — усилитель не работает.
Неисправности вакуумного усилителя
Наиболее частая причина отказа — обрыв или разгерметизация шланга, соединяющего усилитель с впускным коллектором двигателя. Проверьте, нет ли на шланге трещин или разрывов. Обратите внимание на затяжку хомутов, крепящих шланг. Отказ может быть вызван и дефектами внутри самого усилителя. Частый случай — старение резины клапанов в процессе эксплуатации. Клапан твердеет, теряет эластичность, начинает «травить». Возможен также разрыв и самой диафрагмы.
Отказ усилителя, вызванный разгерметизацией, сопровождается еще одним неприятным эффектом. Подсос воздуха в один из патрубков впускного коллектора (обычно это патрубок 4-го цилиндра) вызывает резкое обеднение смеси, поступающей в этот цилиндр. В других цилиндрах это мало заметно из-за инерционности потока горючей смеси. Итак, смесеобразование в одном из цилиндров нарушено — двигатель начинает «троить». Владелец меняет свечи, регулирует клапаны — ничего не помогает. В этом случае заглушите шланг усилителя, исключив подсос воздуха. Если двигатель заработает нормально — дело в тормозах.
Как заменить и отрегулировать вакуумный усилитель автомобиля ВАЗ-21213
При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем. Если усилие на педали при торможении заметно увеличилось, проверьте усилитель тормозов на неподвижном автомобиле
При неработающем двигателе нажмите на педаль тормоза 5–6 раз. Удерживая педаль тормоза в нажатом положении, пустите двигатель.
Педаль тормоза должна переместиться вперед. Если этого не произошло, проверьте плотность посадки вакуумного шланга на штуцере впускной трубы и на обратном клапане.
При необходимости в зависимости от дефекта подтяните хомут крепления шланга, замените хомут или шланг.
Для проверки обратного клапана отсоедините от клапана вакуумный шланг.
Выньте клапан из корпуса усилителя. Наденьте на штуцер большего диаметра (которым клапан вставляется в усилитель) резиновую грушу и сожмите ее. При этом воздух должен выйти через клапан.
Отпустите грушу. Если она осталась в сжатом состоянии, значит, клапан исправен. В противном случае замените клапан. При отсутствии груши можно продуть клапан ртом.
Если клапан и шланги исправны, и обеспечена герметичность соединений, значит, неисправен вакуумный усилитель.
Демонтаж вакуумного усилителя тормозов
Чтобы воздух не попал в гидравлическую систему тормозов, тормозные трубки от главного цилиндра не отсоединяем.
Отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов (смотрите статью — «Снятие главного тормозного цилиндра»).
Снимаем цилиндр со шпилек и отводим его вниз, осторожно изгибая тормозные трубки так, чтобы не повредить их.
Вынимаем обратный клапан из резинового уплотнителя в отверстии корпуса усилителя.
В салоне поддеваем отверткой стопорную шайбу пальца крепления толкателя вакуумного усилителя к тормозной педали. (Кожухи рулевой колонки для наглядности сняты).
Снимаем стопорную шайбу
Вынимаем палец крепления толкателя к педали.
Выводим толкатель усилителя из отверстия щитка передка и извлекаем вакуумный усилитель в сборе с кронштейном из моторного отсека
Снимаем резиновую прокладку
Снимаем стакан уплотнителя
Разъединяем кронштейн и усилитель.
Устанавливаем вакуумный усилитель тормозов в обратной последовательности.
При установке обратного клапана смачиваем его и уплотнитель проникающей жидкостью типа WD-40.
Выступание головки регулировочного болта вакуумного усилителя относительно плоскости крепления фланца главного тормозного цилиндра должно составлять 1,25–0,2 мм. (Главный тормозной цилиндр для наглядности снят.)
При неработающем двигателе регулируем свободный ход педали тормоза.
Вращая выключатель стоп–сигнала (при отсоединенных проводах), устанавливаем его так, чтобы его буфер упирался в упор педали, а свободный ход педали составлял 3–5 мм.
В этом положении затягиваем контргайку.
Для снятия выключателя стоп-сигнала, отсоединяем от него провода
Устанавливаем выключатель стоп-сигнала в обратной последовательности и регулируем свободный ход педали
Как проверить и заменить вакуумный усилитель на Ниве Шевролет
Нажать на педаль тормоза до упора несколько раз при неработающем двигателе и, удерживая педаль в нажатом положении, запустить двигатель
При этом за счет перепада давления в полостях усилителя тормозная педаль должна переместиться вперед.
Если этого не происходит, проверить герметичность соединений шланга вакуумного усилителя и при необходимости устранить подсос воздуха.
Если и это не даст положительного результата, то усилитель неисправен, и его необходимо заменить.
2. Чтобы проверить герметичность вакуумного усилителя, необходимо открыть капот и запустить двигатель на 1 мин.
Приблизительно через 30 секунд после того как двигатель был заглушен, нажать на тормозную педаль 2 раза, при этом должно прослушиваться характерное шипение входящего в усилитель воздуха.
В противном случае усилитель заменить.
3. Продуть шланг с обратным клапаном с обоих концов.
Воздух должен проходить только со стороны обратного клапана.
В противном случае заменить обратный клапан.
Устройство вакуумного усилителя тормозов показано на рис. 1.
Вакуумный усилитель достаточно сложен, для его ремонта требуются некоторые навыки и специальное оборудование, поэтому при выходе усилителя из строя заменяйте его в сборе.
Снятие и установка
Отсоедините наконечники проводов от датчика уровня тормозной жидкости.
Выверните болт кронштейна крепления бачка гидроусилителя руля
Выньте бачок из кронштейна и отведите его в сторону
Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю
Не перегибая и не перекручивая тормозные трубки, аккуратно отведите главный тормозной цилиндр в сторону
Придерживая обратный клапан, отсоедините от него шланг
Изнутри салона снимите стопорную скобу с пальца педали тормоза
Выньте палец педали тормоза, отсоединив тем самым толкатель вакуумного усилителя от педали
Свободный ход педали тормоза при неработающем двигателе должен составлять 3-5 мм. Эту величину получают, регулируя положение выключателя 7 (рис. 6-3) стоп-сигнала.
Рис. 6-3. Педаль тормоза:
1 — главный цилиндр; 2 — вакуумный усилитель; 3 — кронштейн вакуумного усилителя; 4 — стакан уплотнителя; 5 — кронштейн крепления педалей сцепления и тормоза; 6 — оттяжная пружина педали тормоза; 7 — выключатель стоп-сигнала; 8, 9 — гайки; 10 — буфер выключателя стоп-сигнала; 11 — педаль тормоза; 12 — толкатель.
Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение, клапан 18 (рис. 6-2), прижимаясь к корпусу 21, разобщает полости А и В, и происходит неполное растормаживание колес при отпущенной педали.
Положение выключателя стоп-сигнала регулируется его перемещением при отпущенной гайке 8 (рис. 6-3). Установите его так, чтобы буфер выключателя стоп-сигнала слегка касался упора педали, при этом свободный ход педали должен быть 3-5 мм. По окончании регулировки затяните гайку 8.
Предупреждение: Свободный ход педали тормоза регулируйте при неработающем двигателе.
Если перемещением выключателя стоп-сигнала не удается устранить растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 (рис. 6-2) относительно плоскости крепления фланца главного цилиндра (размер 1,25-0,2). Этот размер можно установить, придерживая специальным ключом конец штока 1, а другим ключом завертывая или отвертывая болт 4.
Снятие вакуумного усилителя тормозов и регулировка свободного хода педали тормоза
Тормозная система ВАЗ 21213
19.7 Снятие вакуумного усилителя тормозов и регулировка свободного хода педали тормоза / ВАЗ 21213
Снятие вакуумного усилителя тормозов и регулировка свободного хода педали тормоза
Порядок выполнения
Чтобы воздух не попал в гидравлическую систему тормозов, тормозные трубки от главного цилиндра не отсоединяем. Отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов (см. Снятие главного тормозного цилиндра).
Снимаем цилиндр со шпилек и отводим его вниз, осторожно изгибая тормозные трубки так, чтобы не повредить их.
Вынимаем обратный клапан из резинового уплотнителя в отверстии корпуса усилителя.
В салоне поддеваем отверткой стопорную шайбу пальца крепления толкателя вакуумного усилителя к тормозной педали. (Кожухи рулевой колонки для наглядности сняты).
…и вынимаем палец крепления толкателя к педали.
Головкой на 13 отворачиваем четыре гайки крепления кронштейнов вакуумного усилителя и педального узла к щитку передка кузова.
Выводим толкатель усилителя из отверстия щитка передка и извлекаем вакуумный усилитель в сборе с кронштейном из моторного отсека.
Снимаем резиновую прокладку,…
Головкой на 17 отворачиваем две гайки крепления вакуумного усилителя к кронштейну.
Разъединяем кронштейн и усилитель.
Устанавливаем вакуумный усилитель тормозов в обратной последовательности. При установке обратного клапана смачиваем его и уплотнитель проникающей жидкостью типа wd-40.
Выступание головки регулировочного болта вакуумного усилителя относительно плоскости крепления фланца главного тормозного цилиндра должно составлять 1,25–0,2 мм. (Главный тормозной цилиндр для наглядности снят.)
Для регулировки выступания головки болта придерживаем пассатижами конец штока, а ключом на 7 вращаем болт.
При неработающем двигателе регулируем свободный ход педали тормоза.
Для этого в салоне ключом на 19 ослабляем контргайку выключателя стоп-сигнала, придерживая его ключом на 14.
Вращая выключатель стоп–сигнала (при отсоединенных проводах), устанавливаем его так, чтобы его буфер упирался в упор педали, а свободный ход педали составлял 3–5 мм. В этом положении затягиваем контргайку.
Для снятия выключателя стоп-сигнала…
…отсоединяем от него провода,…
…ключом на 19 отворачиваем буфер …
…ключом на 14 выворачиваем выключатель стоп-сигнала из кронштейна педального узла…
Устанавливаем выключатель стоп-сигнала в обратной последовательности и регулируем свободный ход педали.
Замена главного тормозного цилиндра ВАЗ 21213 Нива Тайга
ВАЗ СКРЫТАЯ РЕГУЛИРОВКА ТОРМОЗОВ ,О КОТОРОЙ НЕ ВСЕ ЗНАЮТ!
Бешеный Автомеханик — Глохнет Нива при нажатии на тормоз

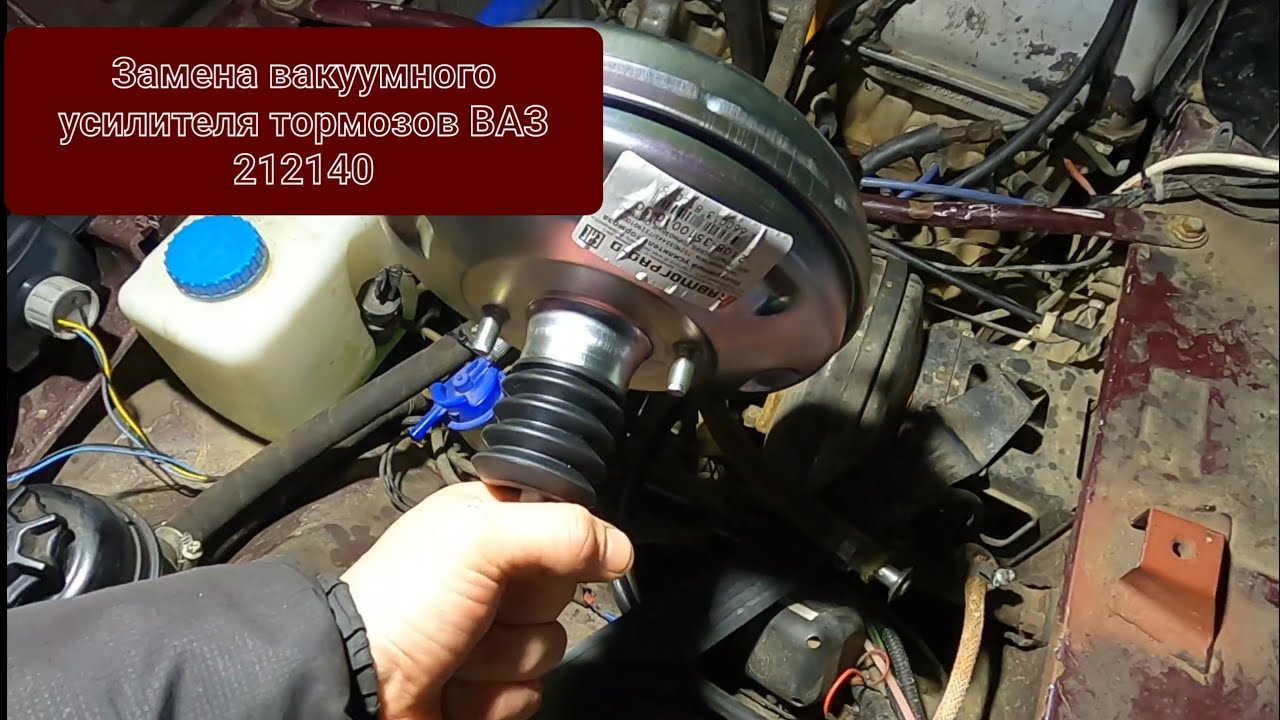

Замена вакуумного усилителя тормозов нива.
Как проверить вакуумный усилитель тормозов.
Регулировка вакуумного усилителя тормозов ваз 21213
Для предупреждения внезапного отказа тормозной системы тщательно проверьте состояние всех трубопроводов:
– металлические трубопроводы не должны иметь вмятин, трещин и должны быть расположены вдали от острых кромок, которые могут их повредить;
– тормозные шланги не должны иметь сквозных трещин на наружной оболочке и не должны соприкасаться с минеральными маслами и смазками, растворяющими резину; сильным нажатием на педаль тормоза проверьте, не появятся ли на шлангах вздутия, свидетельствующие о неисправностях;
– все тормозные трубопроводы должны быть качественно закреплены; ослабление крепления приводит к вибрации, вызывающей поломки;
– не допускается утечка жидкости через соединения трубопроводов; при необходимости затяните штуцеры до отказа, не подвергая трубопроводы деформации.
Детали заменяйте новыми, если есть малейшее сомнение в их пригодности состояния заменяйте новыми после 100000 км пробега или после 5 лет эксплуатации автомобиля, чтобы предупредить внезапные разрывы вследствие старения.
Через пять лет эксплуатации рекомендуется тормозную жидкость заменять новой.
ВАЗ-21213 (Нива). Проверка трубопроводов и соединений тормозной системы
Для предупреждения внезапного отказа тормозной системы тщательно проверьте состояние всех трубопроводов:
– металлические трубопроводы не должны иметь вмятин, трещин и должны быть расположены вдали от острых кромок, которые могут их повредить;
– тормозные шланги не должны иметь сквозных трещин на наружной оболочке и не должны соприкасаться с минеральными маслами и смазками, растворяющими резину; сильным нажатием на педаль тормоза проверьте, не появятся ли на шлангах вздутия, свидетельствующие о неисправностях;
– все тормозные трубопроводы должны быть качественно закреплены; ослабление крепления приводит к вибрации, вызывающей поломки;
– не допускается утечка жидкости через соединения трубопроводов; при необходимости затяните штуцеры до отказа, не подвергая трубопроводы деформации.
Детали заменяйте новыми, если есть малейшее сомнение в их пригодности.стояния заменяйте новыми после 100000 км пробега или после 5 лет эксплуатации автомобиля, чтобы предупредить внезапные разрывы вследствие старения.
Через пять лет эксплуатации рекомендуется тормозную жидкость заменять новой.
ВАЗ-21213 (Нива). Проверка работоспособности вакуумного усилителя тормозной системы
 |
| 1 – шток; 2 – уплотнительное кольцо фланца главного цилиндра; 3 – чашка корпуса усилителя; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – возвратная пружина диафрагмы; 7 – шпилька усилителя; 8 – уплотнительный чехол; 9 – корпус усилителя; 10 – диафрагма; 11 – крышка корпуса усилителя; 12 – поршень; |
13 – защитный чехол корпуса клапана; 14 – воздушный фильтр; 15 – толкатель; 16 – возвратная пружина толкателя; 17 – пружина клапана; 18 – клапан; 19 – втулка корпуса клапана; 20 – буфер штока; 21 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, K – каналы |
Нажмите 5–6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях А и В одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, определите, нет ли заеданий корпуса 21 клапана.
В случае самопроизвольного торможения автомобиля проверьте при работающем двигателе вакуумный усилитель на герметичность сначала при отпущенной, а затем нажатой неподвижной педали тормоза.
ВАЗ-21213 (Нива). Регулировка привода тормозов
 |
| 1 – главный цилиндр; 2 – вакуумный усилитель; 3 – кронштейн вакуумного усилителя; 4 – стакан уплотнителя; 5 – кронштейн крепления педалей сцепления и тормоза; |
6 – оттяжная пружина педали тормоза; 7 – выключатель стоп-сигнала; 8, 9 – гайки; 10 – буфер выключателя стоп-сигнала; 11 – педаль тормоза; 12 – толкатель |
Свободный ход педали тормоза при неработающем двигателе должен составлять 3–5 мм. Эту величину получают, регулируя положение выключателя 7 стоп-сигнала.
Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение, клапан 18 (см. рис. Вакуумный усилитель), прижимаясь к корпусу 21, разобщает полости А и В, и происходит неполное растормаживание колес при отпущенной педали.
Положение выключателя стоп-сигнала регулируется его перемещением при отпущенной гайке 8 (см. рис. Педаль тормоза). Установите его так, чтобы буфер выключателя стоп- сигнала слегка касался упора педали, при этом свободный ход педали должен быть 3–5 мм. По окончании регулировки затяните гайку 8.
Предупреждение
Свободный ход педали тормоза регулируйте при неработающем двигателе.
Если перемещением выключателя стоп-сигнала не удается устранить растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 (см. рис. Вакуумный усилитель) относительно плоскости крепления фланца главного цилиндра (размер 1,25–0, 2).
Этот размер можно установить, придерживая специальным ключом конец штока 3, а другим ключом завертывая или отвертывая болт 28.
Вакуумный усилитель тормозов (ВУТ) и проблемы с ним
Точно, Legio! С утра выезжаю — всё нормально, через какое-то непродолжительное время — начинается! И сегодня так было, когда из сервиса выехал.
Подскажите ещё. А этот вылет регулируется? А почему правая сторона не клинит? А почему только один поршень из трёх клинил — верхний?
И спасибо, конечно, за подсказку! Пойду в фак.
Алексей, речь идёт об 1.25-0.2 мм?
Отрегулируйте положение регулировочного болта
Алексей, речь идёт об 1.25-0.2 мм?
Отрегулируйте положение регулировочного болта
Залез я сегодня под ГТЦ. Раза три-четыре за день. Сначала просто покрутил ключиком на 7 сам винтик (стрелочка направо на картинке). Оборота на 1,5-2 закрутил. думал. Поехал тестировать и стало понятно, что результата нет. Встал под ёлкой, на обочине и полез опять. Пооткрутил всё и закурил, созерцая открученное. Дошло, что крутить нужно не винтик, что под ключик заточен, а гаечку, что заточена фиг знает подо что (стрелочка сверху вниз). Из этого последнего выбрал. в общем, инструмент, с рукоятками, как у пассатижей, только захват у губок изменяемый — другим подлезть не удавалось. Держал гайку сим инструментом, а ключиком пытался подкрутить винтик. Не удалось. Закурил опять, созерцая.
Ещё раз обдумав задачу и осознав, каким должен быть результат, нашёл две одинаковые шаёбочки, толщиной 0,1-0,3 мм, надел их на шпильки крепления ГТЦ к ВУТ и установил ГТЦ на место. Стартанул тестировать. Результат — диск всё-равно тёплый, НО! — вроде бы, как бы, кажется, что машинка, всё-же, стала останавливаться по свободней, но диск-таки тёплый (а вчера был горячий).
В общем, подкладывал потом шаёбочки всё толще. Результат если и изменился, то изменения изчезающе малы. В конце концов, взял миллиметровой толщины шайбы, но установить не успел — увлёкся покупкой карданов, поиском работающего сервиса и установкой новья. Завтра с утра воткну-таки шайбочки из кармана и посмотрю, насколько правильной была сегодняшняя навязчивая мысль о покупке и установке нового ГТЦ в сборе с ВУТ.
О результатах доложуся. )))
ps:Может у уважаемого сообщества будут версии или подсказки по вышеозвученному?))
Демонтаж вакуумного усилителя тормозов производится в следующем порядке:
1. Отсоединить шланг усилителя (поз. 1):
2. Отвернуть гайки крепления ГТЦ к вакуумнику (ключ на 17).
3. Отвернуть гайку крепления тройника (ключ на 10) (поз. 2 на рис. выше). Можно и не отворачивать, но тогда следующий пункт будет осуществить несколько труднее.
4. Снять ГТЦ со шпилек крепления и отвести в сторону. На мой взгляд, проще вверх.
Далее перемещаемся в кабину. Снимаем нижнюю часть облицовочного кожуха руля. Со стенки за педалями снимаем ковер и шумоизоляцию. В результате получаем картинку, как на фото:
5. Снимаем стопорную шайбу с пальца (поз. 2 на фото), соединяющего толкатель вакуумника с педалью тормоза (поз. 1 на фото) и вытаскиваем сам палец.
6. Отворачиваем гайки крепления кронштейна вакуумника (ключ на 13). На фото гайки показаны красными стрелками. Видно только три из четырех. Четвертая показана на фото ниже, чтобы не отворачивать ее вслепую как раз и необходимо снять нижнюю часть облицовочного кожуха руля:
7. После окончания борьбы с гайками перемещаемся к моторному отсеку. ГТЦ у нас уже сдвинут вверх, поэтому вакуумник в сборе с кронштейном вынимаем вниз.
8. Снимаем резиновую прокладку с кронштейна, затем со штока снимаем резиновый уплотнитель и получаем достаточно свободный доступ к двум гайкам, крепящим вакуумник к кронштейну.
Вот собственно и все. Собираем в обратном порядке. Несколько замечаний, полезных при сборке.
2. У вакуумника штуцер шланга должен находиться в верхней половине.
3. Вакуумник сначала запихиваем под ГТЦ, потом поднимаем ГТЦ вверх и, удерживая его, ставим вакуумник.
4. Четвертую гайку (та, что на последнем фото) лучше наживлять так: с помощью пластилина собираем пакет из шайбы, гровер-шайбы и гайки, вставляем в гаечный ключ (лучше использовать головку с удлинителем) и наживляем все сразу.
Как заменить и отрегулировать вакуумный усилитель автомобиля ВАЗ-21213
При выходе из строя вакуумного усилителя значительно возрастает усилие на педали тормоза, что негативно сказывается на управлении автомобилем. Если усилие на педали при торможении заметно увеличилось, проверьте усилитель тормозов на неподвижном автомобиле
При неработающем двигателе нажмите на педаль тормоза 5–6 раз. Удерживая педаль тормоза в нажатом положении, пустите двигатель.
Педаль тормоза должна переместиться вперед. Если этого не произошло, проверьте плотность посадки вакуумного шланга на штуцере впускной трубы и на обратном клапане.
При необходимости в зависимости от дефекта подтяните хомут крепления шланга, замените хомут или шланг.
Для проверки обратного клапана отсоедините от клапана вакуумный шланг.
Выньте клапан из корпуса усилителя. Наденьте на штуцер большего диаметра (которым клапан вставляется в усилитель) резиновую грушу и сожмите ее. При этом воздух должен выйти через клапан.
Отпустите грушу. Если она осталась в сжатом состоянии, значит, клапан исправен. В противном случае замените клапан. При отсутствии груши можно продуть клапан ртом.
Если клапан и шланги исправны, и обеспечена герметичность соединений, значит, неисправен вакуумный усилитель.
Демонтаж вакуумного усилителя тормозов
Чтобы воздух не попал в гидравлическую систему тормозов, тормозные трубки от главного цилиндра не отсоединяем.
Отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов (смотрите статью — «Снятие главного тормозного цилиндра»).
Снимаем цилиндр со шпилек и отводим его вниз, осторожно изгибая тормозные трубки так, чтобы не повредить их.
Вынимаем обратный клапан из резинового уплотнителя в отверстии корпуса усилителя.
В салоне поддеваем отверткой стопорную шайбу пальца крепления толкателя вакуумного усилителя к тормозной педали. (Кожухи рулевой колонки для наглядности сняты).
Снимаем стопорную шайбу
Вынимаем палец крепления толкателя к педали.
Головкой «на 13» отворачиваем четыре гайки крепления кронштейнов вакуумного усилителя и педального узла к щитку передка кузова.
Выводим толкатель усилителя из отверстия щитка передка и извлекаем вакуумный усилитель в сборе с кронштейном из моторного отсека
Снимаем резиновую прокладку
Снимаем стакан уплотнителя
Головкой «на 17» отворачиваем две гайки крепления вакуумного усилителя к кронштейну
Разъединяем кронштейн и усилитель.
Устанавливаем вакуумный усилитель тормозов в обратной последовательности.
При установке обратного клапана смачиваем его и уплотнитель проникающей жидкостью типа WD-40.
Выступание головки регулировочного болта вакуумного усилителя относительно плоскости крепления фланца главного тормозного цилиндра должно составлять 1,25–0,2 мм. (Главный тормозной цилиндр для наглядности снят.)
Для регулировки выступания головки болта придерживаем пассатижами конец штока, а ключом «на 7» вращаем болт
При неработающем двигателе регулируем свободный ход педали тормоза.
Для этого в салоне ключом «на 19» ослабляем контргайку выключателя стоп-сигнала, придерживая его ключом «на 14».
Вращая выключатель стоп–сигнала (при отсоединенных проводах), устанавливаем его так, чтобы его буфер упирался в упор педали, а свободный ход педали составлял 3–5 мм.
В этом положении затягиваем контргайку.
Для снятия выключателя стоп-сигнала, отсоединяем от него провода
ключом «на 19» отворачиваем буфер и снимаем его.
Ослабив контргайку, ключом «на 14» выворачиваем выключатель стоп- сигнала из кронштейна педального узла
Устанавливаем выключатель стоп-сигнала в обратной последовательности и регулируем свободный ход педали
