Как проверить гнездо прикуривателя мультиметром

Как проверить мультиметром прикуриватель

Изначально прикуриватель был ориентирован под нужды курящих людей. Однако, как показала практика, чтобы прикурить сигарету гораздо удобнее использовать спичку или зажигалку.

Многие автомобилестроительные компании в свое время хотели даже отказаться от этого механизма. Но с технологическим прогрессом, когда жизнь каждого автомобилиста стала практически невозможной без дейвасов, прикуриватель обрел вторую жизнь. Востребованным остается гнездо устройства, которое позволяет подключить любое электрооборудование с входящим напряжением 12 Вт. Вполне очевидно, что, если в салоне автомобиля не работает прикуриватель, дискомфорт испытывает не только водитель, но и находящиеся рядом пассажиры.

Как устроен прикуриватель и принцип его работы

Это устройство состоит из металлической спирали в пластмассовом корпусе, которое вставлено в специальное гнездо в салоне машины. В роли нагревательного элемента выступает материал с высоким удельным сопротивлением (чаще всего нихром). Подключение всей конструкции происходит следующим образом: массу подключают к гнезду, а плюсовой контакт к нагревателю.

Спираль из нихрома нагревается до предельно высоких температур, свидетельством чего станет её красный окрас. В системе предусмотрено термореле, которое отключает подачу питания в случае превышения температурного порога

Также для подсветки гнезда в случае недостаточного освещения устанавливают специальный патрон с лампочкой. Гнездо оснащено предохранителем на 10 А, который находится в блоке предохранителей. Несмотря на довольно простую и понятную конструкцию, так случается, что часто прикуриватель перестает функционировать. Причин на это может быть множество, с каждой из которых подробнее ознакомимся далее.

Почему не работает прикуриватель: основные причины

Когда это простое, но важное для комфортного времяпровождения в автомобиле устройство выходит из строя, становится непривычно тяжело. Как говорилось выше, прикуриватель может перестать функционировать по множеству причин. Но наиболее распространенными считаются следующие ситуации:

Читайте также: Webasto Thermo Top Evo Start с таймером 1533 5.00 7

• Вышел из строя предохранитель, расположенный в блоке
• Перегорело гнездо
• В гнездо попал посторонний предмет, препятствующий подключению
• Расшатались или разносились «усики» гнезда

Наиболее уязвимым элементом устройства считается именно предохранитель. Часто он перегорает по причине перегрузки, образованной в момент подключения мощных электроприборов: холодильника для авто, компрессора для накачки колес, матрасов и подобного.

Прикуриватель предназначен для работы с электроприборами небольшой мощности: ноутбук, планшет, мобильный телефон. Поэтому, если возникла необходимость подключения «тяжелого» прибора, лучше всего подключить его напрямую к аккумулятору

Такой способ может показаться многим неудобным, хотя ничего сложного в нем нет. Достаточно корректно подключить все провода с соблюдением полярности. В любом случае, можно установить еще один прикуриватель с питанием от аккумулятора. Пропускная способность такого механизма значительно выше, поэтому без опасений к нему можно подсоединять многие энергоёмкие приборы.

Как отремонтировать прикуриватель автомобиля?

Когда ответ на вопрос, почему не работает прикуриватель, получен, можно переходить к следующему этапу – устранению поломки. То есть, необходимо иметь четкое представление о том, какой именно элемент вышел из строя, и, какие действия следует предпринимать.

Наиболее простым и эффективным способом решения возникшей проблемы станет поездка на станцию техобслуживания. Квалифицированный персонал быстро отремонтирует вышедшее из строя устройство. Правда, придется за работу немного заплатить. К тому же, потратиться придется и на топливо, чтобы доехать до места назначения. Поэтому такой способ подходит не всем

Если вы решили проделать всю работу самостоятельно, то придерживайтесь следующей простой инструкции:

1. Убедитесь в том, что предохранитель находится на своем месте. Для этого найдите его в общей коробке. Он обозначается знаков в виде дымящийся сигареты, либо же надписью «cigar»
2. В случае перегорания этого элемента, замените старый предохранитель новым
3. Если механизм исправен и продолжает правильно функционировать, проверьте само гнездо
4. Убедитесь в том, что никакой посторонний предмет не попал внутрь гнезда

Сторонние предметы можно вытащить с помощью пинцета, но делать это нужно аккуратно. В худшем случае – произошла распайка или сгорание проводки. Устранить такую поломку собственноручно в домашних условиях по силам немногим. Необходимо обладать соответствующими электротехническими знаниями и набором инструментов. Не рекомендуется устанавливать предохранитель более высокой мощности. Увеличение мощности устройства обернется выходом из строя самого гнезда прикуривателя

Причины возникновения неполадки

Современное использование прикуривателя сводится к эксплуатации его гнезда как источника энергии. Это своеобразная розетка, находящаяся в машине. Именно в отверстие и гнёзда приспособления вставляются разные электроприборы. Очень важно помнить, что подключать можно приборы с напряжением не более 12 вольт. Если напряжение выше — это грозит замыканием в цепи.

Широкое использование данного машинного узла приводит к частому выходу его из строя. Есть несколько стандартных причин поломки. Прежде чем искать её в самом устройстве, необходимо проверить подключаемые девайсы. Возможно, неисправны именно они. Ведь чтобы заменить гнездо прикуривателя, уйдёт немало времени, а в некоторых машинах приходится менять часть консоли.

Чтобы проверить исправность самого устройства, необходимо включить зажигание машины, вставить в гнездо именно прикуриватель, а не зарядное телефона, выждать 15 — 20 секунд, проверить степень нагрева. Если прибор абсолютно не нагрелся, значит, проблема поломки в нём. В таком случае необходимо знать, какие правильные действия по устранению проблемы необходимо проводить, если сломался прикуриватель в машине.

Основными причинами неисправности прикуривателя в машине являются:

• нарушение целостности проводки;
• сгорание предохранителя;
• перегорание гнёзда прикуривателя;
• наличие посторонних предметов в гнезде.

Это интересно: Регистрационные знаки России на автомобиль

Инструкция по ремонту прикуривателя

Если перестал работать прикуриватель, и вы решились проделать ремонт самостоятельно, в первую очередь его следует демонтировать. Полный порядок работы по ремонту устройства выглядит следующим образом:

1. Изначально у вас на руках должен быть новый, исправный экземпляр
2. Снимите минусовую клемму аккумулятора
3. С помощью плоскогубцев аккуратно извлеките прикуриватель из посадочного гнезда
4. Поочередно поддевайте устройство за края, без резких движений, дабы не оборвать контакты
5. Когда прикуриватель в руках, обратите внимание на его контакты, на нем не должно быть гари
6. Если обнаружен распаянный провод, спаяйте его
7. Установите механизм в посадочное гнездо, проделав все действия в обратной последовательности

Еще одна распространенная проблема – ток идет, но спираль не нагревается. В таком случае полной замене подлежит головка. Устанавливать новые, оригинальные запчасти устройства необходимо с их соответствием к конкретной марке автомобиля. Если вышеописанные действия не приносят должного результата – установите новый прикуриватель.

Пошаговое руководство по замене и настройке

О том, как снять прикуриватель, как разобраться в его схеме, произвести установку, а также о том, как разобрать прикуриватель – ниже.

Инструменты и материалы

Установка, а также замена прикуривателя подразумевает наличие некоторых инструментов:

• пассатижи;
• напильник;
• набор отверток;
• паяльник.

Как подключить прикуриватель, можно узнать от автора видео Дмитрий Мазницын.

Способы устранения неполадок

Если перестал работать прикуриватель, необходимо провести грамотную диагностику. Для этой операции понадобится лишь мультиметр, установленный в режиме тестера, или самодельный прибор, сконструированный из лампы и нескольких проводов.

По большей степени этот прибор находится в монтажном блоке в специальном отсеке машины. Чтобы добраться до этого устройства, придется открыть капот и в монтажном блоке – в черном ящике, который находится в дальнем углу, отыскать предохранитель, который может называться либо F4, F7, а иногда 20 А – все зависит от максимального тока, на который рассчитан предохранитель.

Для того, чтобы диагностировать предохранитель, нужно изъять его и подключить к мультиметру, чтобы прозвонить контакты. Если лампа на самодельном тестере загорится, или прибор издаст звуковое оповещение, говорящее о том, что предохранитель цел, значит, проблема кроется в другом.

Это интересно: Не заводится машина при крутящемся стартере — как исправить?

Важно: не стоит устанавливать рядом с предохранителем расчетный ток, потому что это приведет к необратимым последствиям, возможно даже к пожару.

Одной из причин неисправности может быть невнимательность водителя при работе со вспомогательными приборами. Например, после недавней уборки в салоне автомобиля с использованием электротехники, не работает прикуриватель в машине – значит дело в предохранителе. Чтобы в будущем избежать этих проблем, нужно тщательно контролировать подачу тока.

Иногда, если не работает прикуриватель и магнитола одновременно, можно не найти никакой связи, но она есть. Ведь случается в повседневности и такое, когда водитель контакты магнитолы подсоединяет к этому приспособлению, ведь это проще, чем идти другим путем и подключаться к батарее машины. Таким образом, когда он перегорает, одновременно с ним в машине перестает работать стерео. В таком случае лучше не заниматься «самолечением», а отправиться в автоцентр и обратиться к квалифицированному специалисту.

Бывает, водители устанавливают в автомобиль много техники, хотя правильнее подсоединять ее к аккумулятору.

Если вышеописанные способы не решили проблемы, осталось проверить на предмет коррозии проводку.

1. Особое внимание нужно уделить подключению плюсового провода и провода массы к устройству.
2. Осмотреть все соединения и, если где-то слетели контакты, восстановить их.
3. Проверить контакты колодки проводов на монтажном блоке.
4. Если от колодки имеется разрыв провода, необходимо локально заменить его, или заменить полностью жгут.

Последовательность выполнения работы

Как поменять прикуриватель можно узнать из ниже описанной инструкции.

1. Разбирайте систему только обесточив транспорт. Если водитель вытаскивал прикуриватель при подключенных проводах это может привести к замыканию и даже пожару, тогда установка не покажется легкой.
2. Снимая прибор, нужно соблюдать осторожность. Использовать при работе необходимо маленькую плоскую отвертку. Она помещается внутрь детали. Концом отвертки необходимо надавить на зеленый фиксатор и отвернуть гильзу. Затем снять стакан детали.
3. Извлечь прибор и произвести ремонт. Устанавливаемый прибор помещается на прежнее место. При подключении контактов необходимо соблюдать полярность, чтобы предотвратить замыкание.

Деталь на приборной панели автомобиля

Как снять прикуриватель

Если вы нашли причину поломки прикуривателя и подготовили нужный инвентарь, приступайте к разборке детали. Процесс демонтажа предусматривает выполнение следующих действий:

1. Для начала нужно открыть капот и снимать минусовую клемму с АКБ.
2. Дальше необходимо разобрать облицовочную панель, чтобы получить доступ к разъему подключения гнезда.
3. Потом можно выкрутить саморезы и отсоединить колодку.
4. На следующем этапе осуществляется демонтаж металлического тубуса прикуривателя с помощью отвертки.
5. После изъятия детали необходимо отключить лампу подсветки.

Исправный элемент можно отремонтировать, а перегоревший придется заменить.

Ремонт кнопки автоприкуривателя

Нередко прибор перестает работать по причине повреждения кнопки включения.

Проблема решается путем демонтажа вышедшей из строя клавиши с последующим восстановлением или заменой.

Процесс починки не занимает много времени и осуществляется своими руками.

Ремонт головки прикуривателя

В некоторых случаях приходится выполнять частичный ремонт автоприкуривателя. Для этого элемент демонтируется по простой инструкции и проверяется на предмет наличия дефектов под корпусом. Внутри детали находится миниатюрная пластинка из слюды, которая выполняет функцию полупроводника и часто выходит из строя. Изделие нужно извлечь, отремонтировать, а потом поставить обратно.

Другие проблемы

Во многих автомобилях, распространенных среди отечественных водителей, прикуриватель может иметь различным свойственным только этой марке авто неисправности. Владельцы многих американских внедорожников отмечают каждый раз появление дыма в салоне в момент подключения к разъёму мощного прибора. По своей значимости проблема сравнима с дымлением двигателя.

Вся сложность заключается в том, что незначительная на первый взгляд поломка может привести к выводу из строя электроники автомобиля. Ведь сгоревший от перенапряжения провод может находиться в одном жгуте с остальными проводами.

На отечественных автомобилях марки ВАЗ наиболее уязвимым местом считается предохранитель. Чтобы его проверить на исправность, достаточно проделать следующее:

• Включите вентилятор печки, если отопитель не включается, значит, возникла проблема с предохранителем F18
• Чтобы его заменить, совсем не обязательно лезть под капотом. Он находится слева от руля в общем блоке
• Если же вентилятор печки работает, возможно, в проводке произошел пробой. Но не стоит грешить на неё сразу, лучше всего сперва проверить предохранитель F6

Последний также влияет на работу прикуривателя, как и F18. Поэтому в случае возникновения неисправности, следует оба проверить на работоспособность.

Использовать прикуриватель лучше всего строго по назначению, тогда вероятность его поломки существенно снижается. Но со временем «усики» расшатываются, даже если пользоваться им в редких случаях. В этом нет ничего страшного – просто подогните их с помощью подручного инструмента. В особо тяжелых случаях, например, когда проблема заключена во всей проводке, конечно, без помощи специалиста просто не обойтись. В любом случае, не нужно подключать к прикуривателю мощные электроприборы. Тогда устройство будет служить верой и правдой на протяжении всей эксплуатации автомобиля.

Основные неисправности

Прикуриватель никогда не был абсолютно надежным электрическим соединением. Этого не предусматривала сама его конструкция – она не расположена к длительной коммутации больших токов. Только увеличение числа прижимных лапок может обеспечить хорошую фиксацию вилки потребителя в гнезде прикуривателя. Но увы, единообразного стандарта на такое соединение на сегодня нету.

В реальности, в нештатных вилках имеется только подпружиненный центральный контакт и пара прижимных лапок массы. Расположение площади центрального контакта в гнезде может быть довольно глубокое, а может и не совсем. Расположение пазов для прижимных лапок может быть не там, где они располагаются на вилке. Для коммутации больших токов сечения самих контактов недостаточно.

Вследствие различных толчков и вибраций во время езды вилка и гнездо прикуривателя теряют надежный контакт, соединение может искрить, также может быть и короткое замыкание. Так как на современных автомобилях гнездо прикуривателя принято применять как розетку для подключения большого количества других устройств, здесь свое применение находят всевозможные тройники и разветвители, которые также не могут сами по себе добавить надежности устройству.

Подведем итоги и скажем, что безотказная работа автомобильного прикуривателя возможна лишь в том случае, когда использование последнего сводится к его прямому предназначению –разогреву спирали вставки и прикуриванию сигарет. В противном случае, вы рано или поздно столкнетесь с одной из неисправностей, о которых мы поговорим ниже.

Не фиксируется головка в гнезде прикуривателя

Очень часто бывает, что водители жалуются на плохую фиксацию прикуривателя в гнезде. Согласитесь, придерживать прикуриватель в гнезде до его полного разогрева довольно утомительно и небезопасно, особенно если вы управляете автомобилем. Причина такой неисправности кроется в «разнашивании» усиков в гнезде, после чего они просто перестают держать прикуриватель. Устраняется такая проблема довольно легко: вам необходимо немножко подогнуть усики.

Перегорела спираль головки прикуривателя

Причиной тому, что прикуриватель перестал работать, может послужить перегорание спирали на самом прикуривателе. В данном случае справиться с проблемой поможет замена головки прикуривателя на новую. Если вы не можете найти нужную деталь, вы можете самостоятельно провести несложный ремонт – очистить спиральку головки от нагара и копоти.

Это интересно: Стартер не крутит и втягивающее реле не щелкает: причина

Если следовать правилам, спираль стандартного прикуривателя должна нагреваться до красного цвета и выщелкиваться через 20 секунд после включения. В том случае, если она делает это быстрее или медленнее, отрегулировать время можно благодаря разгибу или подгибу контактов прикуривателя. Если регулировка не дала результатов, решить проблему можно с помощью замены детали.

Перегорел предохранитель прикуривателя

Перегорание предохранителя зачастую происходит по вине самого автомобилиста, который любит подключать множество дополнительных приборов посредством разветвителя. Таким образом, на прикуриватель возлагается повышенная нагрузка, а так как по своим особенностям данное устройство рассчитано исключительно на определенную мощность, а также лишь на кратковременные включения, а не на систематическое использование, предохранитель просто не выдерживает сильной нагрузки и перегорает.

Данная проблема имеет решение, хотя оно и не лишено рисков: можно воспользоваться более мощным предохранителем, но это может привести к сгоранию всего гнезда. Для предотвращения перегорания предохранителя, а также гнезда прикуривателя специалисты не советуют подключать к нему множество устройств через разветвители, а также категорически запрещается подключать к прикуривателю устройства, штекеры которых собраны не плотно или болтаются – в таком случае возможно замыкание и возникновение многих дополнительных проблем.

Обрыв проводки

Еще одной неисправностью, при которой работа прибора будет нарушена, является обрыв проводки. Как правило, провод может перетираться в каком-нибудь месте или же защемлять, в результате отсутствует контакт, и прикуриватель не работает. Проверить наличие данной неисправности (обрыв цепи проводки) можно, воспользовавшись цифровым мультиметром, который имеет функцию прозвона проводки.

Решить проблему может лишь замена проводки. Дабы избежать проблем с электропроводкой в дальнейшем, необходимо запомнить некоторые несложные правила. Во-первых, ни в коем случае не нужно подключать магнитолу или подобные по мощности устройства к прикуривателю – их нужно подключать непосредственно к аккумулятору. Во-вторых, проведите качественную изоляцию всех проводов, так как возникновение искр при плохой изоляции может привести к возгоранию автомобиля. Будьте крайне осторожны и внимательны!

Как проверить прикуриватель мультиметром: подробные инструкции и полезные советы

Многие владельцы автомобилей лично сталкиваются с такой ситуацией, когда прикуриватель перестает работать. Чтобы выяснить причину поломки или неисправности, можно провести проверку с использованием мультиметра. В данной статье я расскажу вам о том, как правильно проверить прикуриватель мультиметром и обнаружить возможные неисправности.

Шаг 1: Подготовка мультиметра

Перед началом проверки необходимо подготовить мультиметр к работе. Включите мультиметр в нужный режим — измерение сопротивления (Омметр) и установите его на самый низкий предел измерений (обычно 200 Ом или 2КОм).

Шаг 2: Проверка целостности проводов

Первым делом необходимо проверить целостность проводов прикуривателя. Отсоедините прикуриватель от сети автомобиля и отключите все электрические приборы, которые могут использовать энергию прикуривателя. После этого установите свободный провод мультиметра на положительный прикуривателя, а другой провод мультиметра — на корпус прикуривателя. Когда мультиметр будет показывать значение сопротивления близкое к нулю, это означает, что провода прикуривателя целы и нет обрывов.

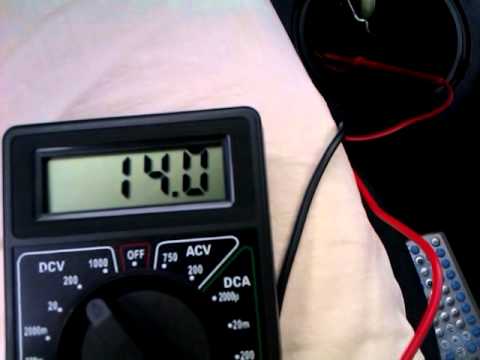

Шаг 3: Проверка подачи напряжения

Продолжая проверку прикуривателя, необходимо убедиться, что он получает достаточное напряжение для работы. Переключите мультиметр на измерение напряжения (Вольтметр) и подключите свободные провода мультиметра к положительному и отрицательному контактам в гнезде прикуривателя. Далее, включите зажигание автомобиля, но не заводите его. Мультиметр должен показать значение напряжения в пределах 12-14 Вольт. Если значение ниже или отсутствует, то это может говорить о проблеме в электрической системе автомобиля.

Шаг 4: Проверка сопротивления нагрузки

Проверка сопротивления нагрузки позволит определить, есть ли проблемы с нагревателем внутри прикуривателя. Установите мультиметр на измерение сопротивления и подключите его провода к положительному и отрицательному контактам прикуривателя. Обычно сопротивление нагрузки должно быть около 1-2 Ом. Если мультиметр показывает другое значение, то это может указывать на неисправность нагревателя прикуривателя.

Заключение

Проверка прикуривателя мультиметром может помочь выявить и диагностировать различные неисправности. Если в результате проверки были обнаружены какие-либо неисправности, то рекомендуется обратиться к специалисту для профессионального ремонта или замены прикуривателя.

Как мультиметром проверить прикуриватель автомобиля

Если перестал работать прикуриватель, то самая вероятная причина — это сгоревший предохранитель, которых у него несколько. Также часто подгорает само гнездо. А может быть в прикуриватель просто попал посторонний предмет. Чтобы узнать какая причина у вас на автомобиле — читайте статью.

Ища причину почему не работает прикуриватель всегда начинайте с проверки предохранителей и потом двигайтесь далее. В таблице коротко указаны места, где обычно находятся предохранители, на популярных марках автомобилей. Хотя конечно, лучше всего пользоваться схемой именно к вашему автомобилю.

Автомобиль	Где смотреть
Toyota	Соответствующий по схеме предохранитель с надписью CIG, чаще всего на 15А в блоке под рулевой колонкой.
Ford (Фокус, Фиеста)	Предохранитель в блоке под бардачком (у Форд Фокус — F109 на 20 А). Если у вас два прикуривателя и один из них работает — дело в самом гнезде, потому что предохранитель один на два прибора.
Renault (Логан, Дастер, Меган)	Предохранитель F33 (15А) с маркировкой “ноты” (потому что отвечает также за магнитолу) в салонном блоке (слева сбоку в приборной панели). Также автомобили на Рено требуют плотного контакта штекера и “усиков” — могло перегореть гнездо.
ВАЗ	Предохранители в монтажном блоке под капотом, напряжение на разъемах прикуривателя, дорожки монтажного блока.
Nissan	Предохранители (чаще всего на 15А) в салонном блоке с маркировкой CIG FUSE или CIGAR. В машинах с прикуривателем и розеткой предохранители отдельные для каждого прибора — смотреть оба.
Kia	Предохранитель на 15А в монтажном блоке слева от рулевой колонки, с маркировкой в виде сигареты и надписью C/UGHTER. В автомобилях с прикуривателем и розеткой предохранители отдельные для каждого прибора — смотреть оба.
Chevrolet (Авео, Лачетти, Нива)	Предохранитель на 15-20А в блоке возле рулевой колонки (для Авео T300 — F34, T250 — F13, у Лачетти — F19).

Где находятся предохранители на других автомобилях — ищите у нас на сайте, а о причинах можете задать вопрос в комментариях

Если проблема неработающего прикуривателя не решается заменой предохранителя (он целый), то более детально об универсальных методах проверки и устранения неисправностей найдете ответ ниже. Но чтобы выяснить причину, почему перестал работать прикуриватель разберитесь как он устроен и со схемой его работы. Ведь часто она еще пересекается и с магнитолой, и даже часами.

Как работает прикуриватель и схема его подключения

Основной элемент прикуривателя — это его гнездо, в которое вставляется как нагревательный элементы, так и штекеры различных устройств, питающихся от сети 12В. На гнездо подведена масса от аккумулятора, а в штекере есть плюсовой контакт. Когда вы вставляете разъем в гнездо, то цепь замыкается и на устройства подается питание.

Как устроен автомобильный прикуриватель

Схема питания прикуривателя

Если есть подсветка, то запитывается она отдельным проводом, подходящим к гнезду. Питание подается по проводам, которые с одной стороны через фишку подключены к монтажному блоку с предохранителями, а с другой стороны через другую фишку — к клеммам корпуса прикуривателя.

Во избежание замыкания в сети, гнездо прикуривателя всегда имеет предохранитель в блоке предохранителей. Также у него есть еще один дополнительный предохранитель на корпусе. Кстати, у подсветки отдельный предохранитель.

Важный момент — почему прикуриватель постоянно работает при выключенном зажигании? Это не неисправность, это особенность его подключения по схеме. Например, так работает прикуриватель в автомобилях ВАЗ “Классика”, ВАЗ-2114, Lada Kalina, BMW E34-E36, Skoda Octavia Mk2, SEAT Leon I и некоторых других. Но так происходит не всегда.

Не работает прикуриватель при выключенном зажигании у ВАЗ-2115, BMW E39 и новее, Volkswagen Touareg, Opel Corsa и других. Кстати, судя по форумам, в одних и тех же моделях LADA, прибор может и работать и не работать при выключенном зажигании.

Места неполадок и причины почему перестал работать прикуриватель

Как видно из схемы работы, прикуриватель перестанет работать, если в любом месте электроцепи возникнет обрыв контакта или его ухудшения. Поэтому если не работает прикуриватель, то причина может быть такая:

• в гнезде прикуривателя есть посторонние предметы, которые мешают контакту или привели к короткому замыканию;
• гнездо перегорело в результате короткого замыкания, из-за того что внутри нет плотного контакта усиков и штекера — или контакты подогнулись со временем, или штекер болтается, или контакт пропадал при езде по ухабистой дороге;
• сгорел предохранитель в блоке предохранителей;
• сгорел плавкий предохранитель на корпусе прикуривателя;
• на фишку прикуривателя не подается напряжение: провода отсоединились или перегорели;
• перегорели дорожки в монтажном блоке (распространенная проблема на ВАЗ-2114 и ВАЗ “Классика”).

Место прогара в гнезде прикуривателя

Этот элемент отвечает за подсветку прикуривателя, который часто выходит из строя

Главная проблема большинства электроприборов, которые мы подключаем к гнезду — отсутствие четкого мирового стандарта штекеров и гнезд. Поэтому и возникают короткие замыкания, которые убивают прикуриватель.

Вторая глобальная причина — многие электроприборы, подключаемые к прикуривателю (компрессоры, пылесосы, холодильники и так далее) потребляют ток выше 20А, тогда как в среднем, он рассчитан на 15-20А. Так что часто система не выдерживает и перегорает в самом слабом месте, которым обычно является предохранитель.

Как вариант решения проблемы — на мощных приборах обрезать штекер для прикуривателя, приделать клещи-”крокодилы” и подключать напрямую к аккумулятору.

Кстати, плохая идея подключать магнитолу к прикуривателю. Хотя она потребляет не так много тока, она все равно отбирает его часть, и при подключении мощных электроприборов вероятность перегорания выше. Да и магнитола может пострадать.

Также не стоит исключать из списка причин обычный обрыв проводов вследствие физического износа или вибраций.

Что делать, когда не работает прикуриватель

Как уже озвучено вначале, наиболее вероятная причина выхода из строя прикуривателя — это сгоревший предохранитель. Поэтому достаем мануал к вашему автомобилю, ищем схему предохранителей и находим тот, который отвечает за именно за питание гнезда прикуривателя. Он может быть либо отдельным, либо совмещенным с другими системами (часто на нем есть маркировка в виде сигареты или надпись Cigar).

“Прозвоните” нужный предохранитель мультиметром или контрольной лампой, чтобы понять рабочий ли он. Если прибора нет, а сам предохранитель не имеет явных следов перегорания, попробуйте заменить его аналогичным и проверить прикуриватель. Заработал — меняйте предохранитель. Нет — ищем дальше.

Прозвон контактов прикуривателя с помощью мультиметра

Второе место, которое достаточно просто проверить — это гнездо прикуривателя. Внимательно осмотрите его на наличие посторонних предметов или следов прогорания по бокам. Дальнейшие действия уже потребуют разборки панели и снятия гнезда прикуривателя, а также наличия мультиметра или как минимум контрольной лампы. Не забудьте предварительно снять минусовую клемму АКБ!

Отсоедините фишку с разъемом прикуривателя от корпуса и прозвоните контакты (если нужно — включите зажигание). Если напряжение подается, внимательно осмотрите корпус. Возможно, на клеммах и разъемах прикуривателя есть налет или окись, которые можно убрать ватной палочкой, смоченной в спирте (дождитесь чтобы он улетучился перед включением прибора). Если это не помогло и гнездо явно перегорело, то поможет только его замена.

Следующий элемент, который нужно внимательно осмотреть — это плавкий предохранитель на корпусе прикуривателя. Чаще всего он имеет изогнутую под 90 градусов форму и соединяет контакты прикуривателя. Если перегорел он, то проблему можно решить с помощью паяльника либо замены корпуса. В большинстве случаев достаточно припаять либо прикрутить кусок проволоки (алюминиевой сечением 1,5 мм2), которая и будет замыкать контакты и выполнять роль предохранителя.

Если при рабочем предохранителе “прозвон” фишки с разъемами показал отсутствие напряжения в сети, то значит проблема либо в проводах, либо в монтажном блоке предохранителей, в котором выгорают токопроводящие дорожки. Причем у отечественных автомобилей это вероятнее всего именно дорожки, а в иномарках — провода.

Чтобы окончательно в этом убедиться, можно пойти двумя путями:

1. Разобрать монтажный блок и осмотреть его на предмет поврежденных дорожек. Не забудьте сфотографировать как все было изначально. Если дорожки повреждены, их нужно пропаять.
2. Найти электрическую схему автомобиля, найти разъемы, которые выходят из монтажного блока на прикуриватель и прозвонить их. Если напряжение выходит, а прикуриватель не работает — придется менять провод, что достаточно сложно. Если напряжения нет — проблема в монтажном блоке.

Что делать, если не работает прикуриватель на автомобилях ВАЗ?

Так как розетка прикуривателя чаще всего отказывается работать именно у владельцев отечественных авто то ниже будут приведены несколько полезных советов именно для ВАЗов.

Начните с осмотра предохранителя. Он находится в монтажном блоке в подкапотном пространстве — точное расположение можно посмотреть на схеме вашей модели:

• ВАЗ-2104, 2105, 2107 — F6 (8А/10А)
• ВАЗ-2115, 2114, 2108, 2109, 21099 — F7 (30А) или F4 (20A)
• ВАЗ-2101-2103 и 2106 — F1 (16А) и все “семейство 110 — F6 (15А)
• Лада Калина и Гранта — F20 (15А)
• Лада Приора — F13 (15А) , Лада 4х4 — F14 (16A)
• Веста — F41 (20А)
• Ларгус — F19 (10А), F20 (7,5А) и F38 (15А)
• Иксрей (XRAY) — F33 (15A)

Прозвон предохранителя прикуривателя с помощью самодельной контрольки на ВАЗ 2107

Для определение неисправности прикуривателя на ВАЗ — делается прозвон колодки (черный — минус, красный — плюс питания, белый — плюс при включенных габаритах)

Если предохранитель рабочий, проверьте также есть ли напряжение в его гнезде.

Следующий шаг — проверить есть ли питание на клеммах прикуривателя. Если у вас прикуриватель работает только при включенном зажигании — поверните ключ в замке. Когда прозвон мультиметром не показывает 12 Вольт, значит проблема вероятнее всего в дорожках монтажного блока. Разберите его и пропаяйте прогоревшие дорожки. Ну, а если мультиметр показывает, что питание есть — нужно менять сам корпус прикуривателя.

Что делать, если не работает подсветка прикуривателя

Как было сказано выше, у подсветки прикуривателя есть отдельный предохранитель и отдельный провод для подачи тока на лампочку или светодиод. Поэтому сначала проверьте соответствующий предохранитель, а если он в порядке, разберите прикуриватель и проверьте провод — скорее всего он просто отвалился. Перегорать здесь нечему, поэтому проблема может быть только в этих двух местах.

Сегодня это устройство стало одним из самых популярных в автомобиле. Ведь оно выполняет ряд функций, иногда не связанных с прикуриванием. Его используют даже некурящие водители, ведь в гнездо можно подключать другие девайсы. Среди самых распространенных:

• зарядное для телефона, планшета, ноутбука или павербанк;
• навигационный комплекс;
• вентилятор;
• видеорегистратор;
• насос для накачки колес.

Однако от возраста или других проблем прикуриватель может поломаться. Это чревато определенными неудобствами для водителя. Чтобы разобраться в причинах неисправности, узнать, почему прикуриватель в машине перестал работать, читайте в статье.

Информация поможет понять, как снять и отремонтировать прибор в машине своими руками.

Устройство и принцип работы

Конструкция прикуривателя достаточно проста. Внутри металлического патрона нихромовая спираль, которая разогревается. Патрон вставляется в гнездо прикуривателя, находящееся в разных местах салона. При нажатии на рукоятку происходит замыкание контактов, вследствие чего спираль начинает греться. После того, как нагрев достиг максимальной точки, срабатывает термореле и прибор отщелкивается до первоначального положения.

Напряжение тока цепи составляет 12 вольт. Поэтому не рекомендовано подключать к разъему прикуривателя более мощные устройства. Это приведет к перегреву и перегоранию предохранителя.

На сам прибор приходит три провода:

• черный – минус или масса, которая приходит на кузов авто;
• красный – отвечает за напряжение нагревательного элемента, подключен к плюсовой клемме аккумулятора через предохранитель;
• желтый – провод лампы подсветки.

Как проверить работу прикуривателя в машине

Если вдруг гнездо устройства перестало функционировать, то следует действовать проверенным методом. Самой частая причина, почему не работает прикуриватель – перегоревший защитный элемент или предохранитель. На это могут намекнуть и косвенные факторы – как правило, ломается еще ряд приборов: часы, подсветка, магнитола или прочие детали.

Необходимо добраться до монтажного блока гнезда и проверить его исправность. У каждого авто он расположен в различных местах. Если не работает прикуриватель у российских ВАЗов, то необходимо снять переднюю панель.

Если предохранитель целый, но девайс все равно отказывается работать, причина может быть в обрыве проводки. Нужен мультиметр, которым необходимо проверить целостность проводов.

Перестал работать прикуриватель

Причин, по которым гнездо или устройство может плохо функционировать – несколько. К наиболее частым неисправностям относятся.

1. Сгорел предохранитель. Девайс запитан через автомобильную сеть. Сила тока на данном участке цепи не должна превышать 10-15 ампер. Если к гнезду подключаются одно или несколько мощных устройств, это приведет к превышению допустимых величин и перегоранию предохранителя.
2. Коротит проводка. Если предохранители часто горят или гнездо сильно нагревается, это показатель того, что по проводке гуляет короткое замыкание. Здесь потребуется мультитестер и схема расположения проводов. При обрыве прикуриватель также не работает, срабатывает предохранитель.
3. Плохой контакт. С возрастом металлические разъемы гнезда могут слабо прилегать или попросту окислиться. Из-за этого прикуриватель не нагревается. Эту неисправность легко устранить чисткой контактов без разборки устройства.
4. Сломался элемент накаливания. Нихромовая спираль, расположенная внутри металлической головки, также со временем способна перегореть. При возникновении таких проблем требуется купить новую деталь и провести замену гнезда.

Прикуриватель работает плохо и коротит

Иногда проблемы устройства могут носить «гуляющий» характер. Автоприкуриватель то работает, то нет. Изначально следует осуществить проверку надежности контактов. Металлический стержень должен плотно фиксироваться в гнезде, а на самых контактах не должно быть следов окисления или ржавчины. Прежде всего, стоит обработать их, очистив от налета, подогнуть для надежной фиксации.

Если это не помогло, то причиной поломки является ненадежная фиксация трехконтактного разъема гнезда. Чтобы починить автомобильный прикуриватель, нужно снимать облицовочную панель и проверить надежность соединения. Последний шаг – поиск оборванных или заломанных проводов, короткого замыкания.

Не работает гнездо для прикуривателя

Причиной неисправности могут быть отошедшие провода. Перед тем, как разобрать устройство, следует прозвонить их на целостность. Гнездо прикуривателя может не работать из-за плохого контакта с самим девайсом. Только исключив первые два пункта можно приступать к ремонту и осуществлять демонтаж.

Сгорел прикуриватель: что делать

При поломке устройство следует заменить его новой запчастью. Если это гарантийный случай, то необходимо отвезти машину в автосервис, чтобы специалисты разобрались с проблемой. Владельцам более старых авто придется ремонтировать девайс самостоятельно.

На рынке можно купить множество вариантов для каждой модели. Цена автоприкуривателя колеблется между отметками 300 – 1000 руб. в зависимости от производителя, а также оригинальная деталь или нет. При выборе нужно учитывать стоимость прибора. Слишком дешевый ценник говорит о том, что при сборке использовались некачественные материалы. Таких товаров следует избегать.

Ремонт прикуривателя

Что делать, если девайс сломался и как его починить? Необходимо обзавестись подходящим инструментом. Для проведения работ понадобятся:

• защитные перчатки;
• отвертка;
• мультитестер;
• плоскогубцы;
• небольшой фонарик;
• паяльник с припоем;
• изолента.

Как правильно разобрать автоприкуриватель

После появления необходимого инструмента, можно приступать к процедуре ремонта. Выясняем, почему прикуриватель автомобиля перестал работать, а далее осуществляем разборку.

1. Открываем капот, снимаем минусовую клемму с аккумуляторной батареи.
2. Потребуется демонтировать облицовочные панели, чтобы добраться до разъема подключения гнезда. Выкручиваем саморезы, а затем отсоединяем колодку.
3. Демонтируем металлический тубус автоприкуривателя, поддев его отверткой.
4. После того, как элемент вынут, снимаем кольцо подсветки.
5. Теперь можно починить конструкцию или заменить запчасть новой.
6. Сборка осуществляется в порядке, обратном демонтажу.

Если перестала гореть лампочка подсветки, то необходимо заменить ее исправной.

Прикуриватель не работает, а предохранитель – целый?

При поломках первоначально следует проверить исправность защитного элемента, находящегося в монтажном блоке. Желательно иметь руководство для авто, чтобы точно определить нужный предохранитель. Если он целый, а прикуриватель не работает, то причину стоит искать в другом месте. Необходимо:

• проверить целостность контактов, зачистить, обезжирить их;
• подключить к гнезду лампочку, чтобы проверить исправность работы;
• прозвонить проводку, чтобы исключить возможность обрыва цепи или короткого замыкания.

Ремонт кнопки автоприкуривателя

Прибор может не работать и не заряжать устройства из-за сломанной клавиши. Ремонт кнопки осуществляется путем снятия неисправной детали, восстановлением контактов или заменой ее новой. Подробно разобраться с процессом починки поможет видео с пошаговой инструкцией, размещенное далее.

Ремонт головки прикуривателя

Иногда требуется не полная замена устройства, а его небольшая починка. Для этого потребуется демонтировать элемент по плану, описанному ранее. Внутри самого автоприкуривателя – небольшая пластинка из слюды. Это полупроводник, который часто выходит из строя. Его необходимо извлечь. После этого стоит собрать устройство, а затем проверить исправность его работы.

Новинки авто > Прикуриватель >

Автор материала: Думченков Михаил

Вам понравился материал? Поделитесь с друзьями:

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

• Acura
• Alfa Romeo
• Audi
• Bentley
• BMW
• Cadillac
• Chery
• Chevrolet
• Citroen
• Daewoo
• Dodge
• Fiat
• Ford
• GAZ
• Geely
• Hawtai
• Honda
• Hyundai
• Infiniti
• Jaguar
• Jeep
• KIA
• Land Rover
• Lexus
• Lifan
• Lincoln
• Mazda
• Mercedes-Benz
• Mini
• Mitsubishi
• Nissan
• Opel
• Peugeot
• Porsche
• Renault
• Skoda
• SsangYong
• Subaru
• Suzuki
• Toyota
• UAZ
• VAZ
• Volkswagen
• Volvo

© 2021 Daciaclubmd Если Вы не согласны с каким-либо положением «Отказа от ответственности», не используйте данный Сайт. Перед использованием прочтите Отказ от ответственности и Политика конфиденциальности.

Копирование материалов разрешено только с активной гиперссылкой на наш сайт.

Сегодня это устройство стало одним из самых популярных в автомобиле. Ведь оно выполняет ряд функций, иногда не связанных с прикуриванием. Его используют даже некурящие водители, ведь в гнездо можно подключать другие девайсы. Среди самых распространенных:

• зарядное для телефона, планшета, ноутбука или павербанк;
• навигационный комплекс;
• вентилятор;
• видеорегистратор;
• насос для накачки колес.

Однако от возраста или других проблем прикуриватель может поломаться. Это чревато определенными неудобствами для водителя. Чтобы разобраться в причинах неисправности, узнать, почему прикуриватель в машине перестал работать, читайте в статье.

Информация поможет понять, как снять и отремонтировать прибор в машине своими руками.

Основные причины неработоспособности прикуривателя в машине

Иногда пользователь подключает несколько гаджетов в гнездо прикуривателя, используя специальный тройник, что может привести к выходу из строя предохранителя. Или в результате небрежности в разъем попадают мелкие монеты, что приводит к замыканию внутри него. Это лишь два варианта развития событий.

Существует лишь три причины, почему прикуриватель в машине не работает:

• Перегоревший плавкий предохранитель.

• Посторонние предметы в гнезде.

• Отсутствие питания прикуривателя.

Как убедиться, что сломалось именно гнездо прикуривателя?

Чтобы убедиться, что проблема в автомобильной розетке, достаточно просто нажать на установленную с завода электрозажигалку и посмотреть, нагреется ли она (опять же, при условии, что она исправна). Если у вас нет этой зажигалки (в современных автомобилях этот элемент ставится с завода редко, если не заказать «пакет курильщика»), стоит попробовать подключить пару гаджетов и проверить, начнется ли зарядка.

Если вы на короткой ноге с мультиметром, в конечном счете, можно просто использовать этот полезный приборчик, прикоснувшись одним концом щупа к центральному штекеру розетки (+), а другим – к боковому металлическому контакту (-). Не забудьте, что прозванивать розетку нужно в тот момент, когда зажигание включено, потому что не на каждом автомобиле подается напряжение на сеть, когда он полностью выключен.

Если показания около 12 вольт, значит, напряжение в гнезде есть. Но в том случае если ниже – питания нет.

P. S. Для измерения тестер ставим на постоянное напряжение, режим «V-» или «DCV».

Как проверить

Узнать, исправен ли прикуриватель в машине, несложно. Первый признак поломки — отсутствие реакции при подключении внешних устройств. Сопутствующие симптомы проявляются в виде отключения часов, лампочки подсветки приборной панели, магнитолы и других штатных приборов.

Для проверки работоспособности детали вынимаем монтажный блок и оцениваем его состояние. Размещение блока зависит от конструктивных особенностей машины. В автомобилях ВАЗ он находится на передней панели.

Если не работает прикуриватель при исправном предохранителе, вытаскиваем провода и проверяем их целостность мультиметром.

Причины возникновения неполадки

Современное использование прикуривателя сводится к эксплуатации его гнезда как источника энергии. Это своеобразная розетка, находящаяся в машине. Именно в отверстие и гнёзда приспособления вставляются разные электроприборы. Очень важно помнить, что подключать можно приборы с напряжением не более 12 вольт. Если напряжение выше — это грозит замыканием в цепи.

Широкое использование данного машинного узла приводит к частому выходу его из строя. Есть несколько стандартных причин поломки. Прежде чем искать её в самом устройстве, необходимо проверить подключаемые девайсы. Возможно, неисправны именно они. Ведь чтобы заменить гнездо прикуривателя, уйдёт немало времени, а в некоторых машинах приходится менять часть консоли.

Чтобы проверить исправность самого устройства, необходимо включить зажигание машины, вставить в гнездо именно прикуриватель, а не зарядное телефона, выждать 15 — 20 секунд, проверить степень нагрева. Если прибор абсолютно не нагрелся, значит, проблема поломки в нём. В таком случае необходимо знать, какие правильные действия по устранению проблемы необходимо проводить, если сломался прикуриватель в машине.

Основными причинами неисправности прикуривателя в машине являются:

• нарушение целостности проводки;
• сгорание предохранителя;
• перегорание гнёзда прикуривателя;
• наличие посторонних предметов в гнезде.

Как подключить телефон к магнитоле: все доступные способы

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Сегодня это устройство стало одним из самых популярных в автомобиле. Ведь оно выполняет ряд функций, иногда не связанных с прикуриванием. Его используют даже некурящие водители, ведь в гнездо можно подключать другие девайсы. Среди самых распространенных:

• зарядное для телефона, планшета, ноутбука или павербанк;
• навигационный комплекс;
• вентилятор;
• видеорегистратор;
• насос для накачки колес.

Однако от возраста или других проблем прикуриватель может поломаться. Это чревато определенными неудобствами для водителя. Чтобы разобраться в причинах неисправности, узнать, почему прикуриватель в машине перестал работать, читайте в статье.

Информация поможет понять, как снять и отремонтировать прибор в машине своими руками.

Основные причины неработоспособности прикуривателя в машине

Иногда пользователь подключает несколько гаджетов в гнездо прикуривателя, используя специальный тройник, что может привести к выходу из строя предохранителя. Или в результате небрежности в разъем попадают мелкие монеты, что приводит к замыканию внутри него. Это лишь два варианта развития событий.

Существует лишь три причины, почему прикуриватель в машине не работает:

• Перегоревший плавкий предохранитель.

• Посторонние предметы в гнезде.

• Отсутствие питания прикуривателя.

Как убедиться, что сломалось именно гнездо прикуривателя?

Чтобы убедиться, что проблема в автомобильной розетке, достаточно просто нажать на установленную с завода электрозажигалку и посмотреть, нагреется ли она (опять же, при условии, что она исправна). Если у вас нет этой зажигалки (в современных автомобилях этот элемент ставится с завода редко, если не заказать «пакет курильщика»), стоит попробовать подключить пару гаджетов и проверить, начнется ли зарядка.

Если вы на короткой ноге с мультиметром, в конечном счете, можно просто использовать этот полезный приборчик, прикоснувшись одним концом щупа к центральному штекеру розетки (+), а другим – к боковому металлическому контакту (-). Не забудьте, что прозванивать розетку нужно в тот момент, когда зажигание включено, потому что не на каждом автомобиле подается напряжение на сеть, когда он полностью выключен.

Если показания около 12 вольт, значит, напряжение в гнезде есть. Но в том случае если ниже – питания нет.

P. S. Для измерения тестер ставим на постоянное напряжение, режим «V-» или «DCV».

Как проверить

Узнать, исправен ли прикуриватель в машине, несложно. Первый признак поломки — отсутствие реакции при подключении внешних устройств. Сопутствующие симптомы проявляются в виде отключения часов, лампочки подсветки приборной панели, магнитолы и других штатных приборов.

Для проверки работоспособности детали вынимаем монтажный блок и оцениваем его состояние. Размещение блока зависит от конструктивных особенностей машины. В автомобилях ВАЗ он находится на передней панели.

Если не работает прикуриватель при исправном предохранителе, вытаскиваем провода и проверяем их целостность мультиметром.

Причины возникновения неполадки

Современное использование прикуривателя сводится к эксплуатации его гнезда как источника энергии. Это своеобразная розетка, находящаяся в машине. Именно в отверстие и гнёзда приспособления вставляются разные электроприборы. Очень важно помнить, что подключать можно приборы с напряжением не более 12 вольт. Если напряжение выше — это грозит замыканием в цепи.

Широкое использование данного машинного узла приводит к частому выходу его из строя. Есть несколько стандартных причин поломки. Прежде чем искать её в самом устройстве, необходимо проверить подключаемые девайсы. Возможно, неисправны именно они. Ведь чтобы заменить гнездо прикуривателя, уйдёт немало времени, а в некоторых машинах приходится менять часть консоли.

Чтобы проверить исправность самого устройства, необходимо включить зажигание машины, вставить в гнездо именно прикуриватель, а не зарядное телефона, выждать 15 — 20 секунд, проверить степень нагрева. Если прибор абсолютно не нагрелся, значит, проблема поломки в нём. В таком случае необходимо знать, какие правильные действия по устранению проблемы необходимо проводить, если сломался прикуриватель в машине.

Основными причинами неисправности прикуривателя в машине являются:

• нарушение целостности проводки;
• сгорание предохранителя;
• перегорание гнёзда прикуривателя;
• наличие посторонних предметов в гнезде.

Как подключить телефон к магнитоле: все доступные способы

За исключением одного режима. Его называют режимом прозвонки. Предназначен он для поиска обрывов в электроцепи. Для этого цепь нужно прозвонить. Когда она замкнута, то есть обрыв отсутствует, тогда появляется звуковой сигнал. Если же обрыв есть, тогда звуков никаких не возникнет. Это означает, что вы нашли проблемный участок.

Для проверки нужно разместить два щупа с двух сторон прозваниваемой цепи. Это позволяет отыскать даже незначительный обрыв на протяженной электроцепи.

Но и тут есть важная особенность. Когда вы соберетесь прозванивать цепь, обязательно убедитесь, что электричество выключено. То есть сначала выключается автомат на распределительном щитке, а уже затем делается прозвонка. Так же и при ремонте автомобиля. Нужно выключить мотор и снять минусовую клемму с аккумулятора .

Чем смог, постарался помочь. С вас комментарии и вопросы. Дополнительно можете посмотреть наглядное видео.

Думаю, каждый при желании легко разберется в работе любого современного мультиметра цифрового типа. К тому же, производитель всегда прилагает подробную инструкцию к прибору. Потому работу с устройством всегда нужно начинать с изучения руководства по эксплуатации.

Если вы курите, нет ничего более раздражающего, чем поломка гнезда для прикуривателя в автомобиле. Большинство людей полностью списывают его на непригодный и живут с неудобствами. Узнайте, как работает прикуриватель и как поменять предохранитель прикуривателя в нашем полном гайде.

Места неполадок и причины, почему перестал работать прикуриватель

Хотя есть несколько причин, по которым нужны замена и ремонт прикуривателя, наиболее вероятная связана с перегоревшим предохранителем, который не может проводить электрический ток к порту. Перегоревшие предохранители составляют примерно 90% всех неисправных гнезд.

В большинстве современных автомобилей термины «розетка прикуривателя» и «электрическая розетка» взаимозаменяемы, и часто в разных точках машины имеется несколько таких портов. Важно знать, где все эти порты расположены, поскольку они помогут определить проблему с неисправным гнездом.

Содержите розетки в чистоте – это не только обеспечит прочное соединение между устройством и портом, но и предотвратит накопление любой коррозии, которая возникает со времени.

Любая из следующих комбинаций может привести к перегоранию предохранителя, что приведет к отключению электрической розетки:

Как предотвратить поломку автомобильного прикуривателя?

Хотя нет способа гарантировать, что розетка прослужит весь срок службы автомобиля, есть несколько шагов, которые продлят срок ее службы:

• перед подключением проверьте потребности устройств в питании – это гарантирует, что вы не будете пытаться пропустить через систему больше электроэнергии, чем она может обработать;
• отключайте устройства, когда они не используются.

Подготовительные работы

Найдите коробки предохранителей

В зависимости от марки, модели и года выпуска машины, блок предохранителей может располагаться в одном из трех мест: под капотом, в кабине со стороны водителя или в багажнике. Некоторые имеют только один блок, другие марки – два или три.

Ниже приведены общие характеристики, которые можно ожидать от каждого из них, и ответы на вопрос, как снять прикуриватель:

1. Под капотом – блок будет черным и пластиковым, можно найти со стороны водителя или пассажира и обычно ближе к лобовому стеклу, чем к передней части капота. Крышка держится с помощью нескольких пластиковых зажимов, которые необходимо снять, чтобы получить доступ
2. В кабине – будут находиться на стороне водителя, часто рядом с капотом и открытием багажника, но обычно спрятаны под приборной панелью. У этой коробки обычно есть защелка, за которую вы можете зацепить пальцы и открыть.
3. В багажнике – расположен на боковой стенке багажника со стороны водителя или пассажира. Будет похож на маленькую дверцу, замаскированную в стене багажника, вы заметите небольшую защелку, в которую можно вставить пальцы, чтобы открыть и получить доступ к предохранителям.

Получите необходимые материалы

Теперь, когда вы определили, где находится блок предохранителей, и проверили наличие запасных, как разобрать прикуриватель? Есть несколько вещей, которые нужны перед началом замены:

• плоскогубцы с острыми кончиками;
• фонарик (многие предохранители имеют цветовую маркировку, поэтому нужен резкий источник света на случай, если какой-либо из них потускнел и станет неотличимым);
• мультиметр (необязательно) – он измеряет электрический ток и напряжение в заданной точке;
• запасной предохранитель (при необходимости).

Как устранить проблему

Как упоминалось, примерно 90% случаев, почему не работает прикуриватель в машине, возникают из-за перегоревшего электрического предохранителя. Действия, как починить прикуриватель, дешевы и легки, но вы должны очень тщательно подходить к процессу, чтобы не повредить другие предохранители или не нанести более серьезный электрический ущерб автомобилю.

Вытащите сгоревший предохранитель

После того, как точно определите предохранитель прикуривателя, подключите к нему мультиметр, если он есть. Вы услышите звуковой сигнал, указывающий на наличие напряжения в прикуривателе при исправности, однако при поломке после присоединения прибора ничего не произойдет.

Если подтверждается неисправность, предохранитель необходимо вытащить из блока. На большинстве современных автомобилей инструмент для извлечения находится в самом блоке. Это небольшой пластиковый пинцет. Возьмите его и несколько раз опробуйте его эффективность на пальце: должен удобно захватывать кромку, облегчая удаление.

Если автомобиль старый, пригодятся плоскогубцы. Как вытащить прикуриватель? Вы должны быть очень осторожны, беритесь только за края предохранителя и не сжимайте слишком сильно, чтобы плоскогубцы не соскользнули и раздавили корпус.

Осмотрите вытянутый предохранитель

Предохранитель будет выглядеть как увеличенная версия лотка для сим-карты мобильного телефона. Как проверить поломку наочно? Ее легко идентифицировать, посмотрев на корпус, поскольку существуют вероятные симптомы:

• сломанный или треснувший провод;
• следы ожогов.

Вставьте сменный предохранитель

Это означает, что данный предохранитель выдерживает ток 20 ампер. Любые другие приборы с этой емкостью будут окрашены и помечены соответствующим образом. При выборе сменного убедитесь, что он соответствует по стоимости и цвету тому, который вытащили.

При замене из запасного отсека вам понадобится тот же инструмент для извлечения или плоскогубцы. Поместите старый и новый предохранители рядом и сравните. Разница должна быть заметной, так как заменяющий будет иметь красивый прозрачный корпус, на котором отображается сплошной электрический провод в форме колоколообразной кривой, образующий видимый контраст со старым предохранителем.

Будьте очень осторожны при установке предохранителя в блок, следя за правильным выравниванием и отсутствием каких-либо действий, которые могут привести к трещинам или поломке.

Проверьте сменный предохранитель

Вернитесь в салон автомобиля и проверьте электрическую розетку. Если к вашей зажигалке или устройству подается питание, все готово. Убедитесь, что все коробки предохранителей закрыты, а инструменты, используемые для ремонта, правильно сложены, особенно инструмент для замены, если он использовался.

Как проверить прикуриватель мультиметром

Уже из самого названия понятно, что прикуриватель изначально создавался для прикуривания сигарет, но автомобилисты обычно используют его разъем для зарядки различной электроники, например, мобильных устройств, навигаторов, видеорегистраторов и т.д. Если в вашей машине прикуриватель не работает, проблему можно решить и это будет несложно, поверьте!

Основные причины неработоспособности прикуривателя в машине

Иногда пользователь подключает несколько гаджетов в гнездо прикуривателя, используя специальный тройник, что может привести к выходу из строя предохранителя. Или в результате небрежности в разъем попадают мелкие монеты, что приводит к замыканию внутри него. Это лишь два варианта развития событий.

Существует лишь три причины, почему прикуриватель в машине не работает:

• Перегоревший плавкий предохранитель.

• Посторонние предметы в гнезде.

• Отсутствие питания прикуривателя.

Зачем восстанавливать работоспособность прикуривателя в автомобиле?

Эта статья научит вас ремонтировать прикуриватель, экономя денежные средства. Вам не нужны какие-либо специфические навыки для решения этой задачи. Необходимо просто следовать подробному пошаговому руководству и результат не заставит себя долго ждать.

Основные причины, почему прикуриватель надо отремонтировать:

• Это удобно (мы же хотим пользоваться разъемом для зарядки различных устройств тогда, когда нам это нужно).

• Для диагностики возможных проблем в электрической проводке (особенно, если предохранитель перегорает уже несколько раз).

• Экономия денег на услуги электрика.

• Необходимость замены вышедших из строя деталей (к примеру, перегоревшего предохранителя или самого разъема прикуривателя).

• Замена неисправных деталей теми, что соответствуют вашим требованиям, с целью повышения безопасности.

Подготовка к ремонту автомобильного прикуривателя

Ещё до начала проведения работ, необходимо подготовить следующие инструменты:

• Цифровой мультиметр. Мультиметр – очень полезный прибор, который вы сможете использовать для диагностики электрической проводки автомобиля путем измерения напряжения, тока и сопротивления. Этот инструмент пригодится вам ещё не раз.

• Набор предохранителей. Если диагностика покажет, что причина неработающего прикуривателя заключается в перегоревшем предохранителе, его нужно будет просто заменить. В любом случае советуем купить целый набор разных автомобильных предохранителей и возить их с собой в машине.

• Съемник предохранителей. С помощью пинцета для предохранителей вы сможете легко вытащить неисправный элемент. Это также поможет вам избежать повреждения пластикового корпуса предохранителя во время его извлечения на тот случай, если он исправен и его надо установить обратно.

• Автомобильный пылесос. Компактный пылесос для автомобиля поможет вам удалять грязь и мусор в различных труднодоступных местах салона машины.

Теперь у вас есть все, что необходимо для проведения работ!

Пошаговая инструкция

• Проверка устройства-потребителя. Сначала проверьте свои гаджеты, подключившись к другим доступным гнездам. Если вы заметили, что устройство не заряжается от прикуривателя, необходимо убедиться в том, что оно заряжается от других источников питания. Подключите устройство к другому разъему прикуривателя или к сетевому зарядному устройству. Если процесс зарядки идет, значит, все-таки, не работает прикуриватель.

• Поиск предохранителя прикуривателя. Посмотрите в блок предохранителей и найдите тот, что отвечает за прикуриватель. Он может располагаться в салоне или в подкапотном пространстве. Информацию об этом ищите в руководстве по эксплуатации автомобиля.

В инструкции всегда приводится схема расположения предохранителей. Каждый из них обозначен определённым номером. После того как вы нашли в схеме тот, что отвечает за питание прикуривателя, проверьте его фактическое наличие в блоке предохранителей.

• Проверка предохранителя. Возьмите в руки мультиметр и установите режим проверки целостности или прозвонки цепи (символ, состоящий из нескольких параллельных дуг). Соедините черный щуп мультиметра с одной стороной предохранителя, а красный – с другой стороной. Вы должны услышать звуковой сигнал мультиметра. Если он есть, это значит, что предохранитель целый. Ещё раз убедитесь в том, что вы проверили именно предохранитель, отвечающий за прикуриватель. Если вы уверены в том, что тестируете именно этот предохранитель, и мультиметр издаёт звуковой сигнал, источником проблемы является не предохранитель.

Если мультиметр не подает звуковой сигнал, это признак неисправности предохранителя, поэтому его надо просто заменить.

• Замена перегоревшего предохранителя. Если предохранитель неисправен (именно он является источником проблем с прикуривателем в 90% случаев), его надо заменить. Возьмите съемник и аккуратно вытащите неисправный элемент. Как правило, вы увидите, что на корпусе предохранителя будут черные следы. Это явный признак того, что элемент перегорел. Возьмите новый предохранитель, но помните, что он должен соответствовать определенным требованиям. Это можно узнать из руководства по эксплуатации автомобиля. В большинстве случаев используются предохранители на 15 ампер. Установите новый элемент в то место, из которого был вытащен старый предохранитель. Аккуратно нажмите на него, чтобы он плотно встал в разъем.

Предупреждение! Не используйте предохранитель, номинал которого отличается от того, что рекомендован производителем автомобиля. В противном случае могут возникнуть проблемы с проводкой, её перегрев и даже возгорание.

• Проверка того, помогла ли замена предохранителя. Включите зажигание. Подключите гаджет к разъему прикуривателя и убедитесь в том, что он работает. Если да, то поздравляем! Если нет, придётся перейти к следующим шагам для проверки других возможных проблем.

• Проверка напряжения в блоке прикуривателя. Включите мультиметр в режим постоянного напряжения (DCV или V–). В этом режиме есть разные диапазоны измеряемого напряжения. Поскольку в нашем случае необходимо измерить 12В, переводим переключатель режимов на цифру 20В. Подключите красный щуп мультиметра к центральному контакту разъема прикуривателя, а черный щуп соедините с внешней частью разъема. Включите зажигание и посмотрите на экран мультиметра. Если вы увидели цифру около 12В, то разъем получает питание, и он должен работать. Если этих показаний нет, перейдите к следующему шагу.

• Проверка гнезда прикуривателя на наличие посторонних предметов.Убедитесь в том, что внутри разъема нет посторонних предметов и мусора. Они могут быть причиной плохого контакта. С помощью зубочистки удалите грязь внутри гнезда. В этом также поможет пылесос.

Ещё раз проверьте разъем прикуривателя на работоспособность. Если прикуриватель так и не заработал, его необходимо заменить.

Предупреждение! Наличие сгоревших элементов в розетке прикуривателя – признак короткого замыкания. В таком случае розетку прикуривателя точно нужно заменить.

Выводы

Неработающий прикуриватель может представлять собой серьезную проблему в тех случаях, когда возникает необходимость в срочной зарядке различной электроники. Но эта статья помогла вам узнать основные причины такой поломки. Вы легко сможете восстановить работоспособность разъема.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Уже из самого названия понятно, что прикуриватель изначально создавался для прикуривания сигарет, но автомобилисты обычно используют его разъем для зарядки различной электроники, например, мобильных устройств, навигаторов, видеорегистраторов и т.д. Если в вашей машине прикуриватель не работает, проблему можно решить и это будет несложно, поверьте!

Основные причины неработоспособности прикуривателя в машине

Иногда пользователь подключает несколько гаджетов в гнездо прикуривателя, используя специальный тройник, что может привести к выходу из строя предохранителя. Или в результате небрежности в разъем попадают мелкие монеты, что приводит к замыканию внутри него. Это лишь два варианта развития событий.

Существует лишь три причины, почему прикуриватель в машине не работает:

• Перегоревший плавкий предохранитель.

• Посторонние предметы в гнезде.

• Отсутствие питания прикуривателя.

Зачем восстанавливать работоспособность прикуривателя в автомобиле?

Эта статья научит вас ремонтировать прикуриватель, экономя денежные средства. Вам не нужны какие-либо специфические навыки для решения этой задачи. Необходимо просто следовать подробному пошаговому руководству и результат не заставит себя долго ждать.

Основные причины, почему прикуриватель надо отремонтировать:

• Это удобно (мы же хотим пользоваться разъемом для зарядки различных устройств тогда, когда нам это нужно).

• Для диагностики возможных проблем в электрической проводке (особенно, если предохранитель перегорает уже несколько раз).

• Экономия денег на услуги электрика.

• Необходимость замены вышедших из строя деталей (к примеру, перегоревшего предохранителя или самого разъема прикуривателя).

• Замена неисправных деталей теми, что соответствуют вашим требованиям, с целью повышения безопасности.

Подготовка к ремонту автомобильного прикуривателя

Ещё до начала проведения работ, необходимо подготовить следующие инструменты:

• Цифровой мультиметр. Мультиметр – очень полезный прибор, который вы сможете использовать для диагностики электрической проводки автомобиля путем измерения напряжения, тока и сопротивления. Этот инструмент пригодится вам ещё не раз.

• Набор предохранителей. Если диагностика покажет, что причина неработающего прикуривателя заключается в перегоревшем предохранителе, его нужно будет просто заменить. В любом случае советуем купить целый набор разных автомобильных предохранителей и возить их с собой в машине.

• Съемник предохранителей. С помощью пинцета для предохранителей вы сможете легко вытащить неисправный элемент. Это также поможет вам избежать повреждения пластикового корпуса предохранителя во время его извлечения на тот случай, если он исправен и его надо установить обратно.

• Автомобильный пылесос. Компактный пылесос для автомобиля поможет вам удалять грязь и мусор в различных труднодоступных местах салона машины.

Теперь у вас есть все, что необходимо для проведения работ!

Пошаговая инструкция

• Проверка устройства-потребителя. Сначала проверьте свои гаджеты, подключившись к другим доступным гнездам. Если вы заметили, что устройство не заряжается от прикуривателя, необходимо убедиться в том, что оно заряжается от других источников питания. Подключите устройство к другому разъему прикуривателя или к сетевому зарядному устройству. Если процесс зарядки идет, значит, все-таки, не работает прикуриватель.

• Поиск предохранителя прикуривателя. Посмотрите в блок предохранителей и найдите тот, что отвечает за прикуриватель. Он может располагаться в салоне или в подкапотном пространстве. Информацию об этом ищите в руководстве по эксплуатации автомобиля.

В инструкции всегда приводится схема расположения предохранителей. Каждый из них обозначен определённым номером. После того как вы нашли в схеме тот, что отвечает за питание прикуривателя, проверьте его фактическое наличие в блоке предохранителей.

• Проверка предохранителя. Возьмите в руки мультиметр и установите режим проверки целостности или прозвонки цепи (символ, состоящий из нескольких параллельных дуг). Соедините черный щуп мультиметра с одной стороной предохранителя, а красный – с другой стороной. Вы должны услышать звуковой сигнал мультиметра. Если он есть, это значит, что предохранитель целый. Ещё раз убедитесь в том, что вы проверили именно предохранитель, отвечающий за прикуриватель. Если вы уверены в том, что тестируете именно этот предохранитель, и мультиметр издаёт звуковой сигнал, источником проблемы является не предохранитель.

Если мультиметр не подает звуковой сигнал, это признак неисправности предохранителя, поэтому его надо просто заменить.

• Замена перегоревшего предохранителя. Если предохранитель неисправен (именно он является источником проблем с прикуривателем в 90% случаев), его надо заменить. Возьмите съемник и аккуратно вытащите неисправный элемент. Как правило, вы увидите, что на корпусе предохранителя будут черные следы. Это явный признак того, что элемент перегорел. Возьмите новый предохранитель, но помните, что он должен соответствовать определенным требованиям. Это можно узнать из руководства по эксплуатации автомобиля. В большинстве случаев используются предохранители на 15 ампер. Установите новый элемент в то место, из которого был вытащен старый предохранитель. Аккуратно нажмите на него, чтобы он плотно встал в разъем.

Предупреждение! Не используйте предохранитель, номинал которого отличается от того, что рекомендован производителем автомобиля. В противном случае могут возникнуть проблемы с проводкой, её перегрев и даже возгорание.

• Проверка того, помогла ли замена предохранителя. Включите зажигание. Подключите гаджет к разъему прикуривателя и убедитесь в том, что он работает. Если да, то поздравляем! Если нет, придётся перейти к следующим шагам для проверки других возможных проблем.

• Проверка напряжения в блоке прикуривателя. Включите мультиметр в режим постоянного напряжения (DCV или V–). В этом режиме есть разные диапазоны измеряемого напряжения. Поскольку в нашем случае необходимо измерить 12В, переводим переключатель режимов на цифру 20В. Подключите красный щуп мультиметра к центральному контакту разъема прикуривателя, а черный щуп соедините с внешней частью разъема. Включите зажигание и посмотрите на экран мультиметра. Если вы увидели цифру около 12В, то разъем получает питание, и он должен работать. Если этих показаний нет, перейдите к следующему шагу.

• Проверка гнезда прикуривателя на наличие посторонних предметов.Убедитесь в том, что внутри разъема нет посторонних предметов и мусора. Они могут быть причиной плохого контакта. С помощью зубочистки удалите грязь внутри гнезда. В этом также поможет пылесос.

Ещё раз проверьте разъем прикуривателя на работоспособность. Если прикуриватель так и не заработал, его необходимо заменить.

Предупреждение! Наличие сгоревших элементов в розетке прикуривателя – признак короткого замыкания. В таком случае розетку прикуривателя точно нужно заменить.

Выводы

Неработающий прикуриватель может представлять собой серьезную проблему в тех случаях, когда возникает необходимость в срочной зарядке различной электроники. Но эта статья помогла вам узнать основные причины такой поломки. Вы легко сможете восстановить работоспособность разъема.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Если перестал работать прикуриватель, то самая вероятная причина — это сгоревший предохранитель, которых у него несколько. Также часто подгорает само гнездо. А может быть в прикуриватель просто попал посторонний предмет. Чтобы узнать какая причина у вас на автомобиле — читайте статью.

Ища причину почему не работает прикуриватель всегда начинайте с проверки предохранителей и потом двигайтесь далее. В таблице коротко указаны места, где обычно находятся предохранители, на популярных марках автомобилей. Хотя конечно, лучше всего пользоваться схемой именно к вашему автомобилю.

Автомобиль	Где смотреть
Toyota	Соответствующий по схеме предохранитель с надписью CIG, чаще всего на 15А в блоке под рулевой колонкой.
Ford (Фокус, Фиеста)	Предохранитель в блоке под бардачком (у Форд Фокус — F109 на 20 А). Если у вас два прикуривателя и один из них работает — дело в самом гнезде, потому что предохранитель один на два прибора.
Renault (Логан, Дастер, Меган)	Предохранитель F33 (15А) с маркировкой “ноты” (потому что отвечает также за магнитолу) в салонном блоке (слева сбоку в приборной панели). Также автомобили на Рено требуют плотного контакта штекера и “усиков” — могло перегореть гнездо.
ВАЗ	Предохранители в монтажном блоке под капотом, напряжение на разъемах прикуривателя, дорожки монтажного блока.
Nissan	Предохранители (чаще всего на 15А) в салонном блоке с маркировкой CIG FUSE или CIGAR. В машинах с прикуривателем и розеткой предохранители отдельные для каждого прибора — смотреть оба.
Kia	Предохранитель на 15А в монтажном блоке слева от рулевой колонки, с маркировкой в виде сигареты и надписью C/UGHTER. В автомобилях с прикуривателем и розеткой предохранители отдельные для каждого прибора — смотреть оба.
Chevrolet (Авео, Лачетти, Нива)	Предохранитель на 15-20А в блоке возле рулевой колонки (для Авео T300 — F34, T250 — F13, у Лачетти — F19).

Где находятся предохранители на других автомобилях — ищите у нас на сайте, а о причинах можете задать вопрос в комментариях

Если проблема неработающего прикуривателя не решается заменой предохранителя (он целый), то более детально об универсальных методах проверки и устранения неисправностей найдете ответ ниже. Но чтобы выяснить причину, почему перестал работать прикуриватель разберитесь как он устроен и со схемой его работы. Ведь часто она еще пересекается и с магнитолой, и даже часами.

Как работает прикуриватель и схема его подключения

Основной элемент прикуривателя — это его гнездо, в которое вставляется как нагревательный элементы, так и штекеры различных устройств, питающихся от сети 12В. На гнездо подведена масса от аккумулятора, а в штекере есть плюсовой контакт. Когда вы вставляете разъем в гнездо, то цепь замыкается и на устройства подается питание.

Как устроен автомобильный прикуриватель

Схема питания прикуривателя

Если есть подсветка, то запитывается она отдельным проводом, подходящим к гнезду. Питание подается по проводам, которые с одной стороны через фишку подключены к монтажному блоку с предохранителями, а с другой стороны через другую фишку — к клеммам корпуса прикуривателя.

Во избежание замыкания в сети, гнездо прикуривателя всегда имеет предохранитель в блоке предохранителей. Также у него есть еще один дополнительный предохранитель на корпусе. Кстати, у подсветки отдельный предохранитель.

Важный момент — почему прикуриватель постоянно работает при выключенном зажигании? Это не неисправность, это особенность его подключения по схеме. Например, так работает прикуриватель в автомобилях ВАЗ “Классика”, ВАЗ-2114, Lada Kalina, BMW E34-E36, Skoda Octavia Mk2, SEAT Leon I и некоторых других. Но так происходит не всегда.

Не работает прикуриватель при выключенном зажигании у ВАЗ-2115, BMW E39 и новее, Volkswagen Touareg, Opel Corsa и других. Кстати, судя по форумам, в одних и тех же моделях LADA, прибор может и работать и не работать при выключенном зажигании.

Интересно, что автовладельцы ищут и как включить прикуриватель постоянно и как его, наоборот, отключить при выключенном зажигании. Первым хочется, чтобы заряжать девайсы или пользоваться электроприборами можно было не включая зажигание, а вторым не хочется каждый раз отключать видеорегистраторы. Но, чтобы не допускать утечки тока, после выключения зажигания, подачу питания на прикуриватель желательно все же прекращать.

Места неполадок и причины почему перестал работать прикуриватель

Как видно из схемы работы, прикуриватель перестанет работать, если в любом месте электроцепи возникнет обрыв контакта или его ухудшения. Поэтому если не работает прикуриватель, то причина может быть такая:

• в гнезде прикуривателя есть посторонние предметы, которые мешают контакту или привели к короткому замыканию;
• гнездо перегорело в результате короткого замыкания, из-за того что внутри нет плотного контакта усиков и штекера — или контакты подогнулись со временем, или штекер болтается, или контакт пропадал при езде по ухабистой дороге;
• сгорел предохранитель в блоке предохранителей;
• сгорел плавкий предохранитель на корпусе прикуривателя;
• на фишку прикуривателя не подается напряжение: провода отсоединились или перегорели;
• перегорели дорожки в монтажном блоке (распространенная проблема на ВАЗ-2114 и ВАЗ “Классика”).

Место прогара в гнезде прикуривателя

Этот элемент отвечает за подсветку прикуривателя, который часто выходит из строя

Главная проблема большинства электроприборов, которые мы подключаем к гнезду — отсутствие четкого мирового стандарта штекеров и гнезд. Поэтому и возникают короткие замыкания, которые убивают прикуриватель.

Вторая глобальная причина — многие электроприборы, подключаемые к прикуривателю (компрессоры, пылесосы, холодильники и так далее) потребляют ток выше 20А, тогда как в среднем, он рассчитан на 15-20А. Так что часто система не выдерживает и перегорает в самом слабом месте, которым обычно является предохранитель.

Как вариант решения проблемы — на мощных приборах обрезать штекер для прикуривателя, приделать клещи-”крокодилы” и подключать напрямую к аккумулятору.

Кстати, плохая идея подключать магнитолу к прикуривателю. Хотя она потребляет не так много тока, она все равно отбирает его часть, и при подключении мощных электроприборов вероятность перегорания выше. Да и магнитола может пострадать.

Также не стоит исключать из списка причин обычный обрыв проводов вследствие физического износа или вибраций.

Что делать, когда не работает прикуриватель

Как уже озвучено вначале, наиболее вероятная причина выхода из строя прикуривателя — это сгоревший предохранитель. Поэтому достаем мануал к вашему автомобилю, ищем схему предохранителей и находим тот, который отвечает за именно за питание гнезда прикуривателя. Он может быть либо отдельным, либо совмещенным с другими системами (часто на нем есть маркировка в виде сигареты или надпись Cigar).

“Прозвоните” нужный предохранитель мультиметром или контрольной лампой, чтобы понять рабочий ли он. Если прибора нет, а сам предохранитель не имеет явных следов перегорания, попробуйте заменить его аналогичным и проверить прикуриватель. Заработал — меняйте предохранитель. Нет — ищем дальше.

Никогда не ставьте вместо штатного предохранитель, рассчитанный на большую силу тока. Это не сделает работу прикуривателя более отказоустойчивой — просто цепь оборвется в другом, более слабом месте. А это может привести даже к возгоранию электропроводки!

Прозвон контактов прикуривателя с помощью мультиметра

Второе место, которое достаточно просто проверить — это гнездо прикуривателя. Внимательно осмотрите его на наличие посторонних предметов или следов прогорания по бокам. Дальнейшие действия уже потребуют разборки панели и снятия гнезда прикуривателя, а также наличия мультиметра или как минимум контрольной лампы. Не забудьте предварительно снять минусовую клемму АКБ!

Отсоедините фишку с разъемом прикуривателя от корпуса и прозвоните контакты (если нужно — включите зажигание). Если напряжение подается, внимательно осмотрите корпус. Возможно, на клеммах и разъемах прикуривателя есть налет или окись, которые можно убрать ватной палочкой, смоченной в спирте (дождитесь чтобы он улетучился перед включением прибора). Если это не помогло и гнездо явно перегорело, то поможет только его замена.

Следующий элемент, который нужно внимательно осмотреть — это плавкий предохранитель на корпусе прикуривателя. Чаще всего он имеет изогнутую под 90 градусов форму и соединяет контакты прикуривателя. Если перегорел он, то проблему можно решить с помощью паяльника либо замены корпуса. В большинстве случаев достаточно припаять либо прикрутить кусок проволоки (алюминиевой сечением 1,5 мм2), которая и будет замыкать контакты и выполнять роль предохранителя.

Не используйте медную проволоку, она выдерживает высокие токи. Проволока должна быть алюминиевой или оловянной. Иначе существует риск перегорания или возгорания электропроводки!

Если при рабочем предохранителе “прозвон” фишки с разъемами показал отсутствие напряжения в сети, то значит проблема либо в проводах, либо в монтажном блоке предохранителей, в котором выгорают токопроводящие дорожки. Причем у отечественных автомобилей это вероятнее всего именно дорожки, а в иномарках — провода.

Чтобы окончательно в этом убедиться, можно пойти двумя путями:

1. Разобрать монтажный блок и осмотреть его на предмет поврежденных дорожек. Не забудьте сфотографировать как все было изначально. Если дорожки повреждены, их нужно пропаять.
2. Найти электрическую схему автомобиля, найти разъемы, которые выходят из монтажного блока на прикуриватель и прозвонить их. Если напряжение выходит, а прикуриватель не работает — придется менять провод, что достаточно сложно. Если напряжения нет — проблема в монтажном блоке.

Что делать, если не работает прикуриватель на автомобилях ВАЗ?

Так как розетка прикуривателя чаще всего отказывается работать именно у владельцев отечественных авто то ниже будут приведены несколько полезных советов именно для ВАЗов.

Начните с осмотра предохранителя. Он находится в монтажном блоке в подкапотном пространстве — точное расположение можно посмотреть на схеме вашей модели:

• ВАЗ-2104, 2105, 2107 — F6 (8А/10А)
• ВАЗ-2115, 2114, 2108, 2109, 21099 — F7 (30А) или F4 (20A)
• ВАЗ-2101-2103 и 2106 — F1 (16А) и все “семейство 110 — F6 (15А)
• Лада Калина и Гранта — F20 (15А)
• Лада Приора — F13 (15А) , Лада 4х4 — F14 (16A)
• Веста — F41 (20А)
• Ларгус — F19 (10А), F20 (7,5А) и F38 (15А)
• Иксрей (XRAY) — F33 (15A)

Прозвон предохранителя прикуривателя с помощью самодельной контрольки на ВАЗ 2107

Для определение неисправности прикуривателя на ВАЗ — делается прозвон колодки (черный — минус, красный — плюс питания, белый — плюс при включенных габаритах)

Если предохранитель рабочий, проверьте также есть ли напряжение в его гнезде.

Кстати, часто предохранитель прикуривателя также отвечает и за другие электроприборы в вашем автомобиле (например, вентилятор печки, моторчик омывателя, лампочка в бардачке). Поэтому если отказало сразу несколько устройств и вы знаете, что они “висят” на одном предохранителе — это точно он.

Следующий шаг — проверить есть ли питание на клеммах прикуривателя. Если у вас прикуриватель работает только при включенном зажигании — поверните ключ в замке. Когда прозвон мультиметром не показывает 12 Вольт, значит проблема вероятнее всего в дорожках монтажного блока. Разберите его и пропаяйте прогоревшие дорожки. Ну, а если мультиметр показывает, что питание есть — нужно менять сам корпус прикуривателя.

Что делать, если не работает подсветка прикуривателя

Как было сказано выше, у подсветки прикуривателя есть отдельный предохранитель и отдельный провод для подачи тока на лампочку или светодиод. Поэтому сначала проверьте соответствующий предохранитель, а если он в порядке, разберите прикуриватель и проверьте провод — скорее всего он просто отвалился. Перегорать здесь нечему, поэтому проблема может быть только в этих двух местах.

Как мультиметром проверить напряжение в Прикуривателе?

Проверка напряжения в блоке прикуривателя.

Подключите красный щуп мультиметра к центральному контакту разъема прикуривателя, а черный щуп соедините с внешней частью разъема. Включите зажигание и посмотрите на экран мультиметра. Если вы увидели цифру около 12В, то разъем получает питание, и он должен работать.

Сколько должен выдавать прикуриватель?

Номинальное напряжение питания прикуривателя в современных автомобилях — 12 вольт.

Как проверить работает ли прикуриватель?

Действуйте по такой схеме:

1. Включите зажигание в автомобиле.
2. Подключите к гнезду прикуриватель.
3. Подождите 10-15 секунд, а затем проверьте, насколько сильно он нагрелся. Если он холодный, значит неисправен.
4. После диагностики выньте прикуриватель из гнезда.

Что показывает вольтметр в Прикуривателе?

Как проверить гнездо прикуривателя на работоспособность?

Проверка напряжения в блоке прикуривателя.

Подключите красный щуп мультиметра к центральному контакту разъема прикуривателя, а черный щуп соедините с внешней частью разъема. Включите зажигание и посмотрите на экран мультиметра. Если вы увидели цифру около 12В, то разъем получает питание, и он должен работать.

Как измерить напряжение на предохранителе?

Проверка по напряжению

1. Взять мультиметр и настроить его в режим измерения напряжения;
2. Далее включить цепь автомобиля, с которой наблюдаются проблемы, – свет, печка, обогреватель зеркал или другую;
3. После этого проверить напряжение на одном выводе предохранителя, отвечающего за эту цепь, а затем на другом выводе;

Сколько ватт можно подключить к прикуривателю?

Компании ставят предохранители от 10 до 30 ампер. Это означает, что максимальная мощность приборов составляет от 120 до 360 Ватт.

Какая мощность у автомобильного прикуривателя?

И гнездо прикуривателя, и специальные розетки для 12-вольтовых потребителей, которыми оборудованы салоны и багажники нынешних авто, обычно рассчитаны на мощность до 100 – 150 ватт (точнее можно прочитать в заводской инструкции).

Где у прикуривателя плюс и минус?

Итак, плюс в прикуривателе – это сама ручка кнопка. При нажатии на нее происходит замыкание цепи, а спираль начинает нагреваться. Если же говорить о том, где минус в прикуривателе, то тут тоже нет ничего сложного – это боковые стенки самого металлического цилиндра.

Какой предохранитель отвечает за работу прикуривателя?

Монтажный блок расположен в моторном отсеке справа (или слева по ходу автомобиля). Это голубая пластиковая коробка. Предохранитель прикуривателя находится на позиции F4, номинал его составляет 15 А.

Почему не работает прикуриватель на ваз 2114?

Не работает прикуриватель ВАЗ-2114: причины

перегорания предохранителя (плавкой вставки) из-за превышения величины тока потребителя; неисправности лампы подсветки устройства; нарушения контакта в разъемах; обрыва проводки.

Где находится предохранитель прикуривателя Matiz?

Предохранитель прикуривателя расположен в блоке под панелью приборов №1(F7)/20А (после 2000

Что означает вольтметр?

Что показывает автомобильный вольтметр?

Автомобильный термометр-вольтметр – это устройство, контролирующее температуру и напряжение бортовой сети автомобиля. Однако прибор можно использовать и в домашних целях для определения температуры и вольтажа.

Сколько должен показывать автомобильный вольтметр?

Для исправной заряженной батареи оно должно составлять 12,7 – 13,2 вольта. В любом случае цифра не менее 12,6 вольта – хороший результат, она будет свидетельствовать также об исправности электрооборудования автомобиля. Если меньше – батарея разряжена, а может быть и хуже того – требует замены.

Чтобы найти причину, из-за которой не работает прикуриватель, необходимо разобраться с его устройством и принципом действия. Небольшой прибор выполнен в пластиковом корпусе, внутри которого есть металлическая спираль. Функции нагревательного элемента выполняет нихром или другой материал с повышенным удельным сопротивлением. Изделие подключается к соответствующему гнезду на приборной панели, а плюсовой контакт — к нагревателю.

В процессе нагревания нихромовая спираль становится красной. Система оснащена термореле, которое отключает электроснабжение при превышении допустимого порога температур.

Гнездо прикуривателя имеет подсветку, поэтому найти его в условиях плохой освещенности достаточно просто. Также в гнезде есть предохранитель на 10 А.

Перед тем как обратиться к специалистам с вопросом, почему перестал работать прикуриватель, следует рассмотреть основные причины этого происшествия.

Почему не работает прикуриватель в машине

Существует несколько причин, объясняющих потерю работоспособности автомобильного прикуривателя. Среди самых распространенных выделяют:

Последний элемент считается наиболее уязвимым к поломкам. Нередко он выходит из-строя по причине перегрузки, когда водитель подключает мощные электроприборы, включая:

1. Автомобильный холодильник.
2. Компрессор.
3. Матрасы.
4. Насосы.
5. И другие.

Кроме проблем с предохранителем, выделяют следующие причины неисправности:

1. Короткое замыкание в проводке. Если изделие часто перегорает или подвергается сильному нагреву, следует проверить проводку. Перед этим нужно вынуть деталь из гнезда и оценить состояние контактов. Для проверки используется мультитестер и подробная схема проводов. В случае обрыва цепи кабелей будет срабатывать предохранитель.
2. Плохой контакт. В процессе эксплуатации гнезда изнашиваются или окисляются. В результате прибор перестает нагреваться, а подача тока приостанавливается. Чтобы восстановить работоспособность, сделайте простую чистку устройства.
3. Повреждение нихромовой спирали. Нагревательный элемент тоже подвергается перегоранию. В случае возникновения этой проблемы придется приобрести и поменять деталь своими руками.

Основные неисправности

Прикуриватель никогда не был абсолютно надежным электрическим соединением. Этого не предусматривала сама его конструкция – она не расположена к длительной коммутации больших токов. Только увеличение числа прижимных лапок может обеспечить хорошую фиксацию вилки потребителя в гнезде прикуривателя. Но увы, единообразного стандарта на такое соединение на сегодня нету.

В реальности, в нештатных вилках имеется только подпружиненный центральный контакт и пара прижимных лапок массы. Расположение площади центрального контакта в гнезде может быть довольно глубокое, а может и не совсем. Расположение пазов для прижимных лапок может быть не там, где они располагаются на вилке. Для коммутации больших токов сечения самих контактов недостаточно.

Вследствие различных толчков и вибраций во время езды вилка и гнездо прикуривателя теряют надежный контакт, соединение может искрить, также может быть и короткое замыкание. Так как на современных автомобилях гнездо прикуривателя принято применять как розетку для подключения большого количества других устройств, здесь свое применение находят всевозможные тройники и разветвители, которые также не могут сами по себе добавить надежности устройству.

Подведем итоги и скажем, что безотказная работа автомобильного прикуривателя возможна лишь в том случае, когда использование последнего сводится к его прямому предназначению –разогреву спирали вставки и прикуриванию сигарет. В противном случае, вы рано или поздно столкнетесь с одной из неисправностей, о которых мы поговорим ниже.

Не фиксируется головка в гнезде прикуривателя

Перегорела спираль головки прикуривателя

Это интересно: Основные методы замены лампочки подсветки номерного знака на авто

Если следовать правилам, спираль стандартного прикуривателя должна нагреваться до красного цвета и выщелкиваться через 20 секунд после включения. В том случае, если она делает это быстрее или медленнее, отрегулировать время можно благодаря разгибу или подгибу контактов прикуривателя. Если регулировка не дала результатов, решить проблему можно с помощью замены детали.

Перегорел предохранитель прикуривателя

Перегорание предохранителя зачастую происходит по вине самого автомобилиста, который любит подключать множество дополнительных приборов посредством разветвителя. Таким образом, на прикуриватель возлагается повышенная нагрузка, а так как по своим особенностям данное устройство рассчитано исключительно на определенную мощность, а также лишь на кратковременные включения, а не на систематическое использование, предохранитель просто не выдерживает сильной нагрузки и перегорает.

Данная проблема имеет решение, хотя оно и не лишено рисков: можно воспользоваться более мощным предохранителем, но это может привести к сгоранию всего гнезда. Для предотвращения перегорания предохранителя, а также гнезда прикуривателя специалисты не советуют подключать к нему множество устройств через разветвители, а также категорически запрещается подключать к прикуривателю устройства, штекеры которых собраны не плотно или болтаются – в таком случае возможно замыкание и возникновение многих дополнительных проблем.

Обрыв проводки

Еще одной неисправностью, при которой работа прибора будет нарушена, является обрыв проводки. Как правило, провод может перетираться в каком-нибудь месте или же защемлять, в результате отсутствует контакт, и прикуриватель не работает. Проверить наличие данной неисправности (обрыв цепи проводки) можно, воспользовавшись цифровым мультиметром, который имеет функцию прозвона проводки.

Решить проблему может лишь замена проводки. Дабы избежать проблем с электропроводкой в дальнейшем, необходимо запомнить некоторые несложные правила. Во-первых, ни в коем случае не нужно подключать магнитолу или подобные по мощности устройства к прикуривателю – их нужно подключать непосредственно к аккумулятору. Во-вторых, проведите качественную изоляцию всех проводов, так как возникновение искр при плохой изоляции может привести к возгоранию автомобиля. Будьте крайне осторожны и внимательны!

Как проверить

Узнать, исправен ли прикуриватель в машине, несложно. Первый признак поломки — отсутствие реакции при подключении внешних устройств. Сопутствующие симптомы проявляются в виде отключения часов, лампочки подсветки приборной панели, магнитолы и других штатных приборов.

Для проверки работоспособности детали вынимаем монтажный блок и оцениваем его состояние. Размещение блока зависит от конструктивных особенностей машины. В автомобилях ВАЗ он находится на передней панели.

Если не работает прикуриватель при исправном предохранителе, вытаскиваем провода и проверяем их целостность мультиметром.

Что делать

Устранение поломок прикуривателя не занимает много времени. Однако владельцу авто нужно получить общее представление о ремонте и составить пошаговый план действий.

Самое простое решение — обращение за помощью к специалистам. Опытный сотрудник сервисного центра вернет работоспособность изделия за короткое время. При этом за такую услугу придется заплатить.

Чтобы сделать всю работу своими руками, руководствуйтесь следующей инструкцией:

Если на прикуривателе видны следы гари, потребуется купить новое изделие. При наличии распаянного провода достаточно спаять его.

Необходимые инструменты

Чтобы осуществить ремонт прикуривателя, следует подготовить такие инструменты:

1. Пинцет.
2. Отвертку (крестовую или плоскую).

Также для предстоящей работы может пригодиться фонарик, мультиметр и распечатанная схема проводов.

Как снять прикуриватель

Если вы нашли причину поломки прикуривателя и подготовили нужный инвентарь, приступайте к разборке детали. Процесс демонтажа предусматривает выполнение следующих действий:

1. Для начала нужно открыть капот и снимать минусовую клемму с АКБ.
2. Дальше необходимо разобрать облицовочную панель, чтобы получить доступ к разъему подключения гнезда.
3. Потом можно выкрутить саморезы и отсоединить колодку.
4. На следующем этапе осуществляется демонтаж металлического тубуса прикуривателя с помощью отвертки.
5. После изъятия детали необходимо отключить лампу подсветки.

Ремонт кнопки автоприкуривателя

Нередко прибор перестает работать по причине повреждения кнопки включения.

Проблема решается путем демонтажа вышедшей из строя клавиши с последующим восстановлением или заменой.

Процесс починки не занимает много времени и осуществляется своими руками.

Ремонт головки прикуривателя

В некоторых случаях приходится выполнять частичный ремонт автоприкуривателя. Для этого элемент демонтируется по простой инструкции и проверяется на предмет наличия дефектов под корпусом. Внутри детали находится миниатюрная пластинка из слюды, которая выполняет функцию полупроводника и часто выходит из строя. Изделие нужно извлечь, отремонтировать, а потом поставить обратно.

Диагностические мероприятия

Ситуации, когда на автомобилях не работают прикуриватели, не столь распространены сейчас, как это было раньше. Но всё равно такая поломка вполне вероятна.

В этой ситуации нужно понять причину, из-за которой возникла неисправность. В зависимости от результатов диагностики, автомобилисту придётся выполнить соответствующую работу по устранению проблемы.

Диагностика может включать в себя следующие мероприятия:

• Для начала стоит тщательно проверить все соединения и убедиться, что никакие провода не перегорели. Здесь придётся выполнить частичный демонтаж узла.
• Проверяйте, нет ли повреждений проводки на корпусе прикуривателя, насколько прочно они соединены.
• Обязательно откройте блок предохранителей, где находится элемент, отвечающий за прикуриватель. У него должна быть соответствующая метка или надпись.
• Убедитесь в отсутствии следов горения или признаков засорения самого гнезда, либо его контактов. Довольно часто при попадании посторонних предметов работоспособность системы нарушается.
• Оцените текущее состояние вилки гнезда.

Одной из самых частых проблем выступает перегоревший предохранитель. На многих автомобилях это отвечает одновременно за несколько систем, включая прикуриватель.

Это означает лишь одно. Если перегорел плавкий элемент предохранителя, тогда питание не будет подаваться не только на прикуриватель, но и на другие системы, с которыми он связан. Одновременный выход из строя нескольких систем в машине наверняка указывает на проблемы со стороны предохранителя.

Это интересно: Как правильно отрегулировать сцепление своими руками

Но просто так предохранители не перегорают. Поэтому стоит также понять, почему произошло перегорание и как избежать повторения аналогичной ситуации в будущем.

Проверка мультиметром (или тестером)

Значит так, им можно тестировать как уже снятые предохранители, так и установленные в блок машины.

На мультиметре, есть звуковой режим проверки. При его включении, если замкнуть щупы, будет слышан писк, значит есть контакт.

Так вот – можно снять предохранитель, в случае если у вас не прозрачный корпус, просто устанавливаем щупы на контакты предохранителя! Слышим писк, значит исправен, звука нет – перегорел. Но опять же вытаскивать каждый и проверить это крайне неудобно!

Именно так тестируют на СТО, потому как зачастую книжку со схемой потеряли, и очень долго искать — где какой стоит, а мультиметр обычно всегда под рукой.

Физический осмотр

Почему он сложный и не всегда применяется — да потому что предохранителей в современных авто, десятки (может доходить до 30 — 40), причем — чем круче авто, тем их больше. И выяснить какой сгорел, визуально нереально!

Они установлены в гнезда и видно только заднюю часть. Тут нужно сочетать схему (первый метод) и физический осмотр. Но есть гораздо более быстрый и достаточно легкий метод проверки, используем мультиметр если он есть.

Схематичная проверка

Что это такое? Если у вас не работает какой-либо прибор, например прикуриватель — большая вероятность, что сгорел именно предохранительный элемент. Для каждого авто, есть схемы в которых указано – за что и какой отвечает. Вам нужно найти номер или расположение и проверить его, зачастую этого достаточно. Проверка может быть такой – банально ставим новый, если заработало, значит дело в нем.
