Как разобрать бензонасос калина

Продолжение ТО, топливные фильтра. Разборка бензонасоса.

Продолжаю плановое обслуживание авто. Топливные фильтра. Вместе с заменой топливного фильтра, решил посмотреть состояние сеточки грубой отчистки, непосредственно в бензонасосе.

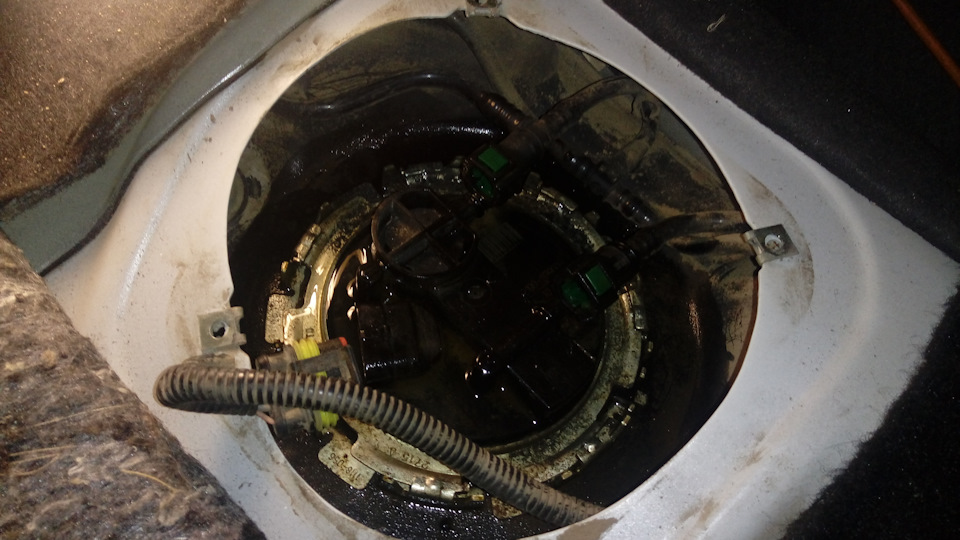

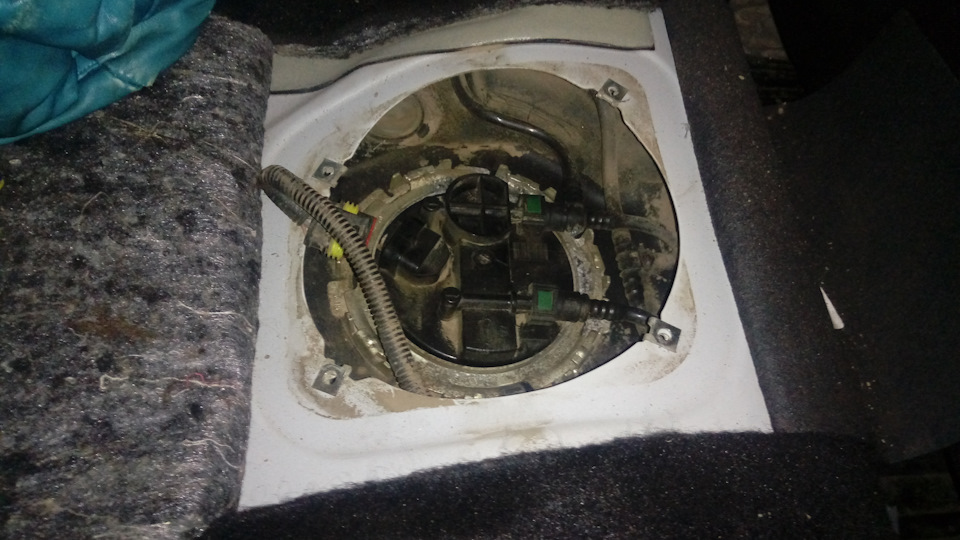

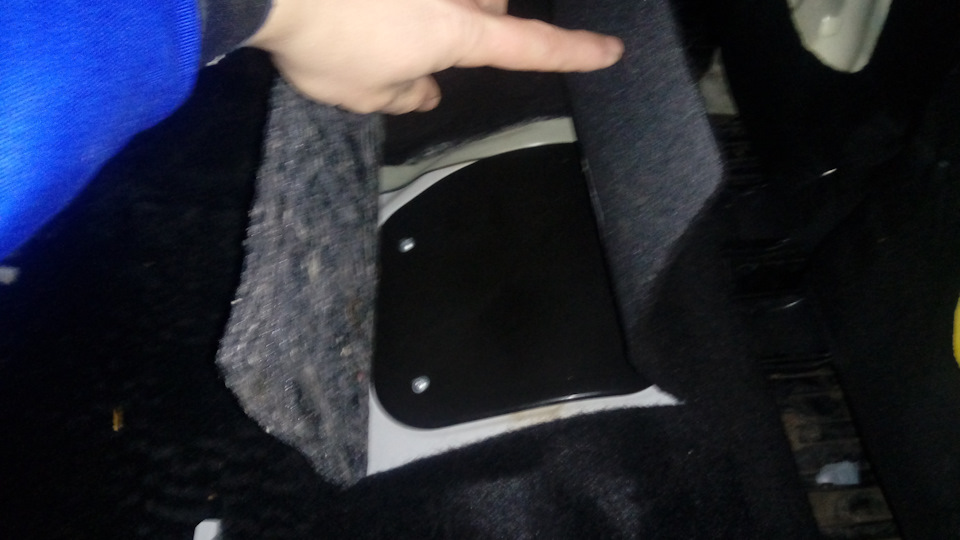

Поднял обе части заднего дивана и обнаружил это:

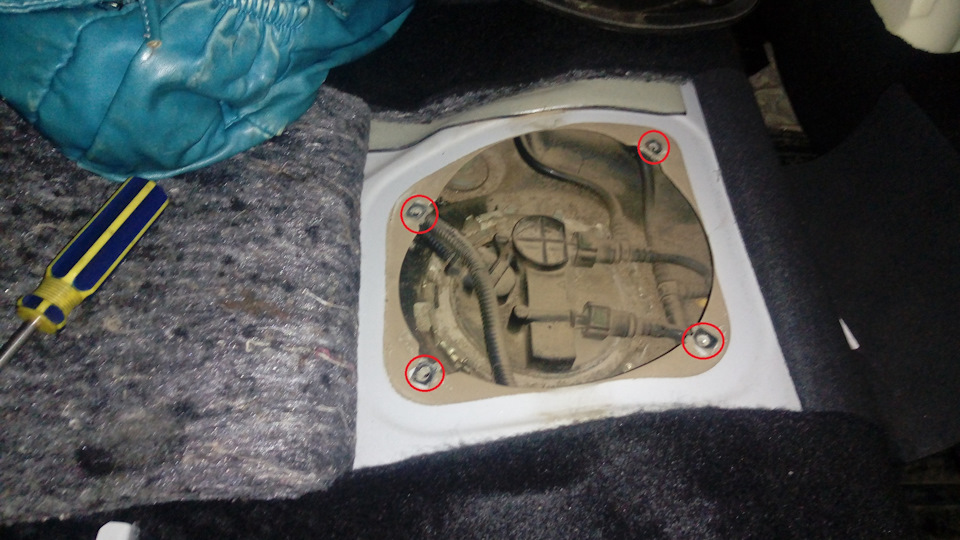

Открутил четыре самореза крепления крышки…пылищи, конечно, дофига…

Пылесоса с собой не было, поэтому зачистил щеткой и выдул компрессором

Отсоединил электрическую фишку, пару раз завел двигатель, пока не перестал заводится и отщелкнул фишки топливопровода, бензин, конечно, пролился…

На бензонасосе стоят такие же фишки, как и на топливном фильтре, зажимать надо с двух сторон, и сверху, и снизу. Не пожалел, что купил съемник подобных фишек.

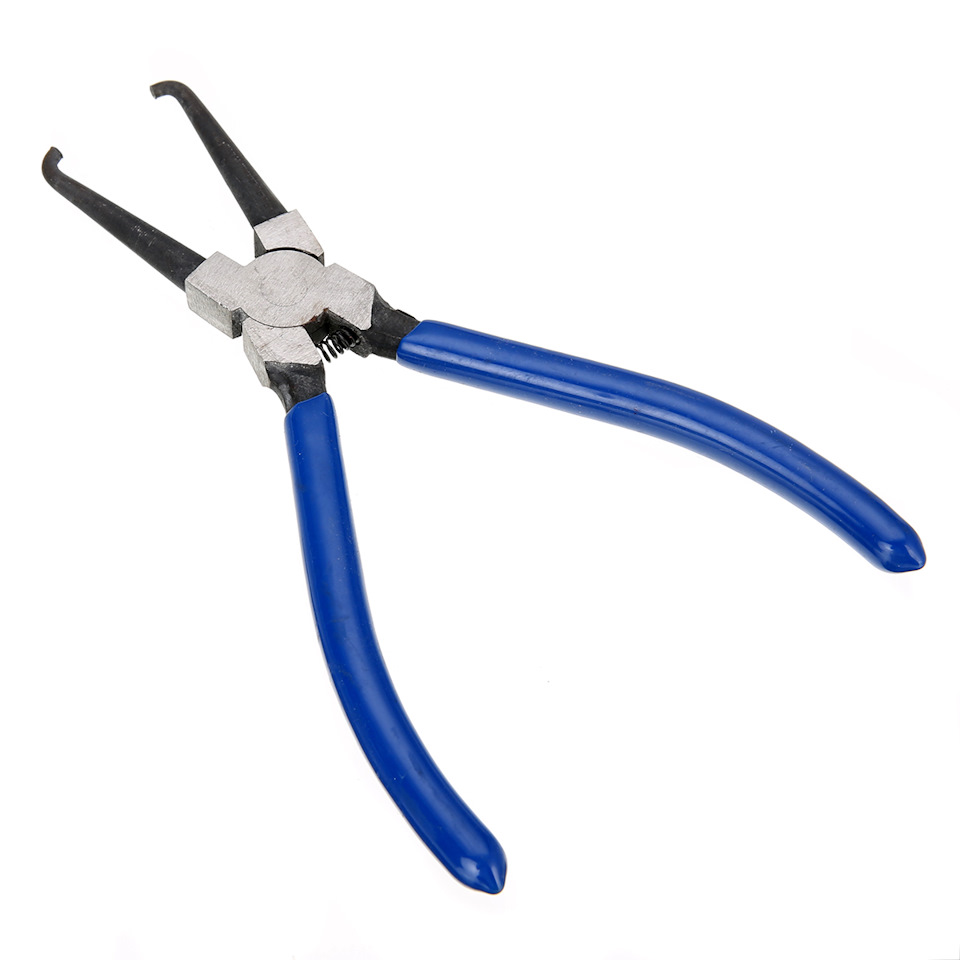

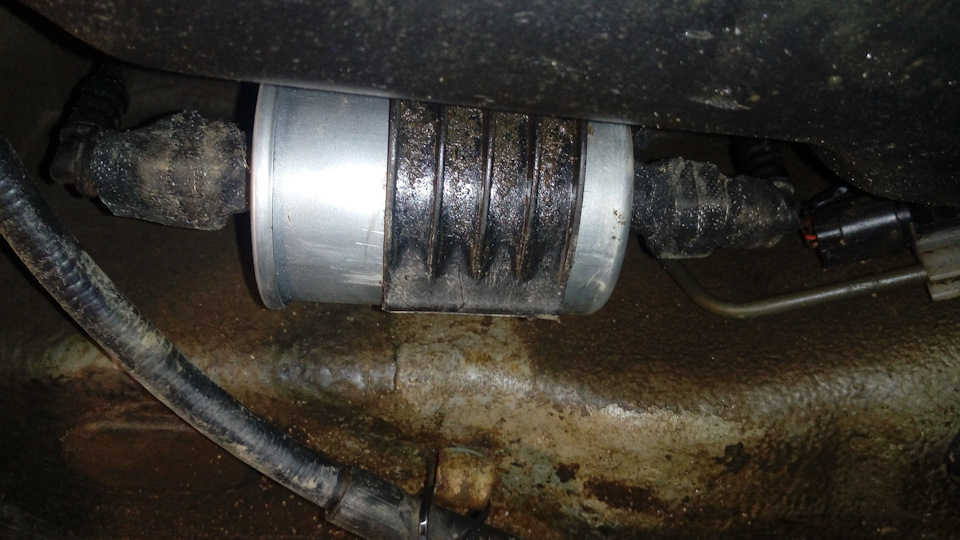

Снялись неудобно, но лучше, чем внизу, на фильтре. Видать, из-за того, что грязи всё же меньше.
Выбить стопорное, крепежное кольцо бензонасоса с первого раз не получилось. Что бы не распсиховаться, отправился менять топливный фильтр, под машину.

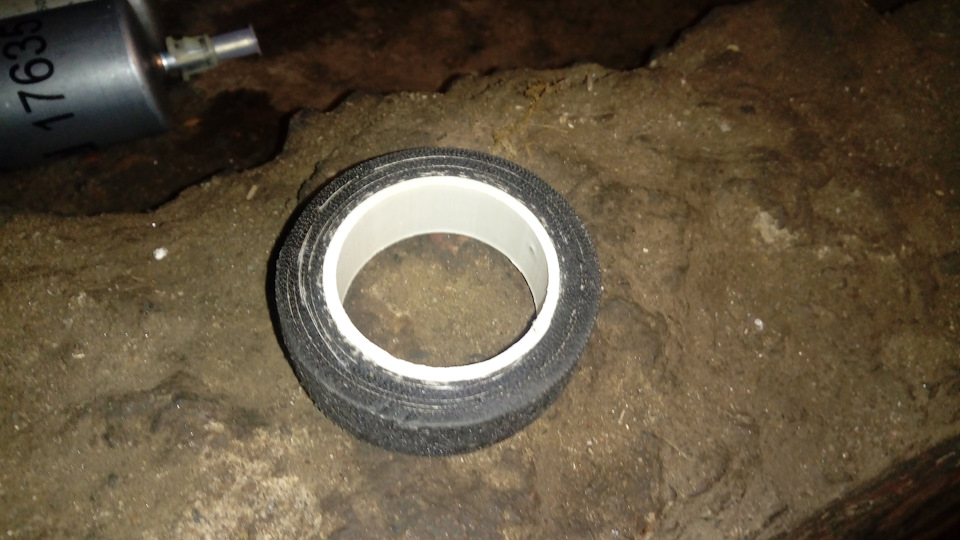

После прошлой замены фильтра на СТО, замотал одну фишку тряпичной изолентой.

Самопальная защита сработала, фишка снялась без проблем, хотя на СТО с ней долго возились, сказали грязью забилась. В этот раз, уже мне самому, пришлось помучаться со второй, не защищенной от грязи, фишкой.

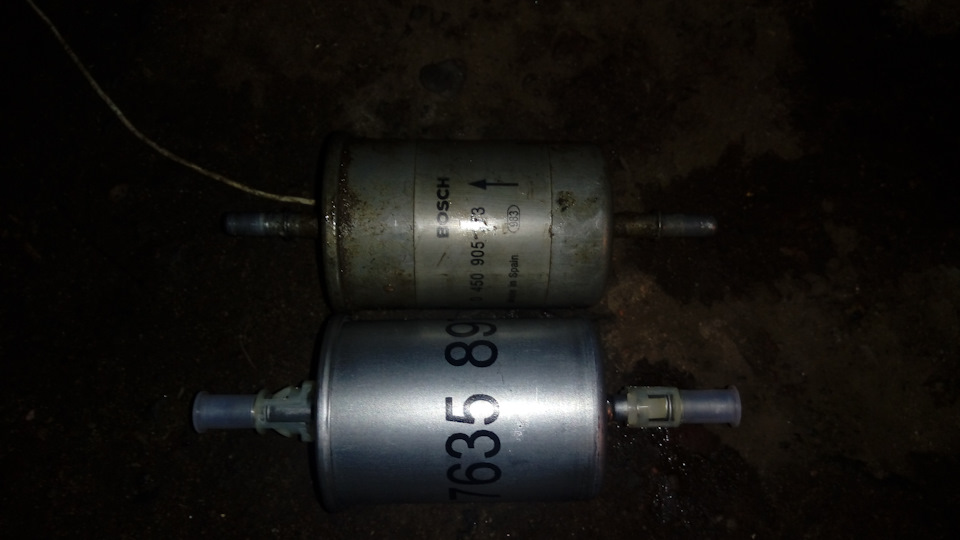

Старый фильтр БОШ и новый, чуть дешевле SWAG Кат.номер: 40917635. Который оказался и чуть меньше

В этот раз замотал фишки с обоих сторон:

Здесь закончил, надо возвращаться к бензонасосу. С помощью матюков, всё-таки выбил кольцо и вынул насос

Это уже в сборе, после разборки

Как разбирается бензонасос, я не знал, ступил, не погуглил, только про снятие смотрел. Но, вроде ничего не сломал.
Итак, про разборку насоса.
Для начала отсоединяем провода с верхней части (красные стрелки):

Затем провод в нижней части (красный овал) и отщелкиваем три фиксатора, давим внутрь насоса и вытягиваем вверх (красные стрелки):

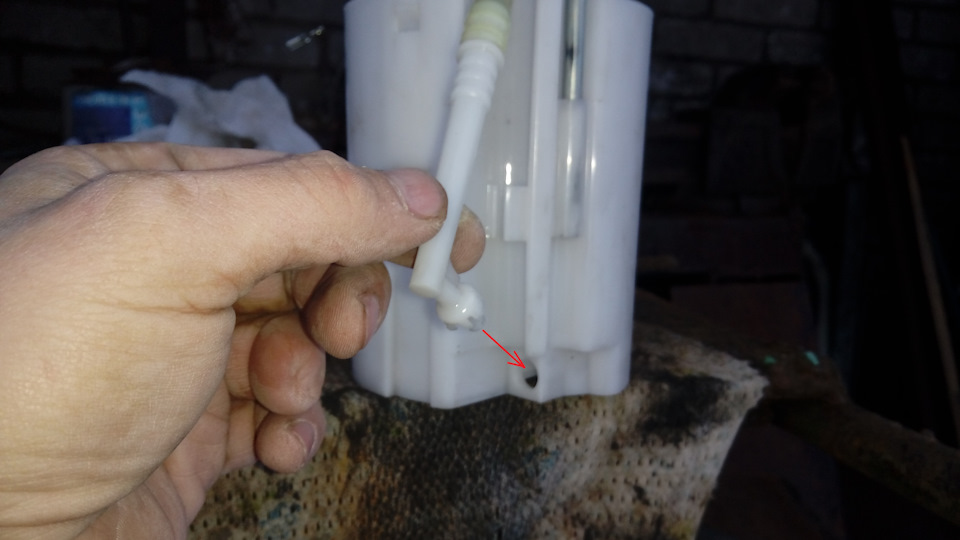

Внутренности поддались и сдвинулись вверх, но теперь мешает шланчик, его оказалось просто снять снаружи насоса — отщелкнуть с фиксации:

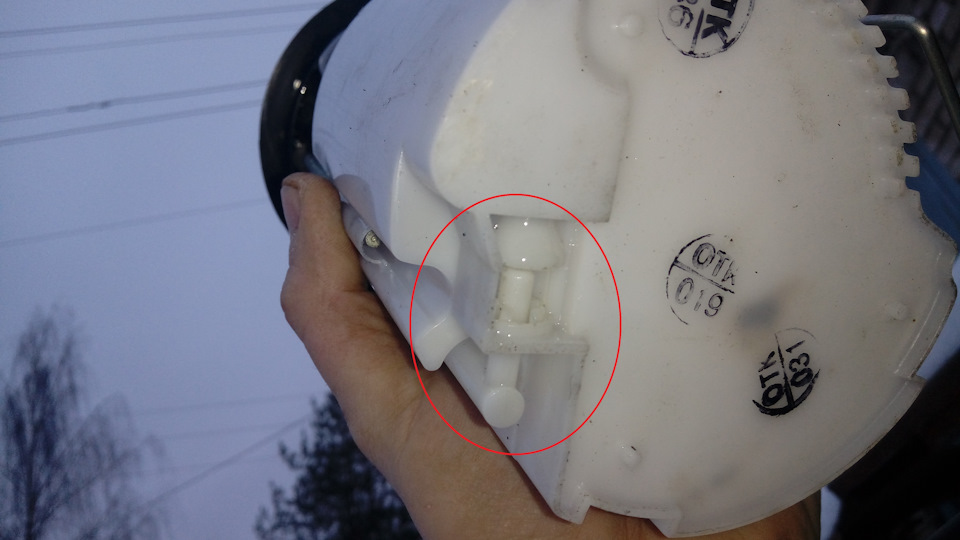

Красной стрелкой показано, куда трубка защелкивается.
Вид снизу:

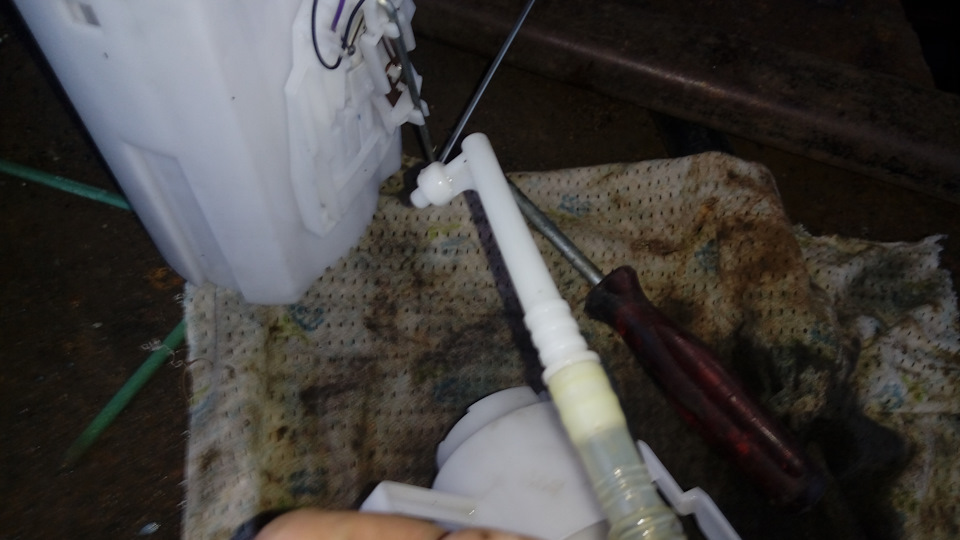

Вот и всё, вся внутрянка вылезла

Можно менять сетку грубой отчистки.

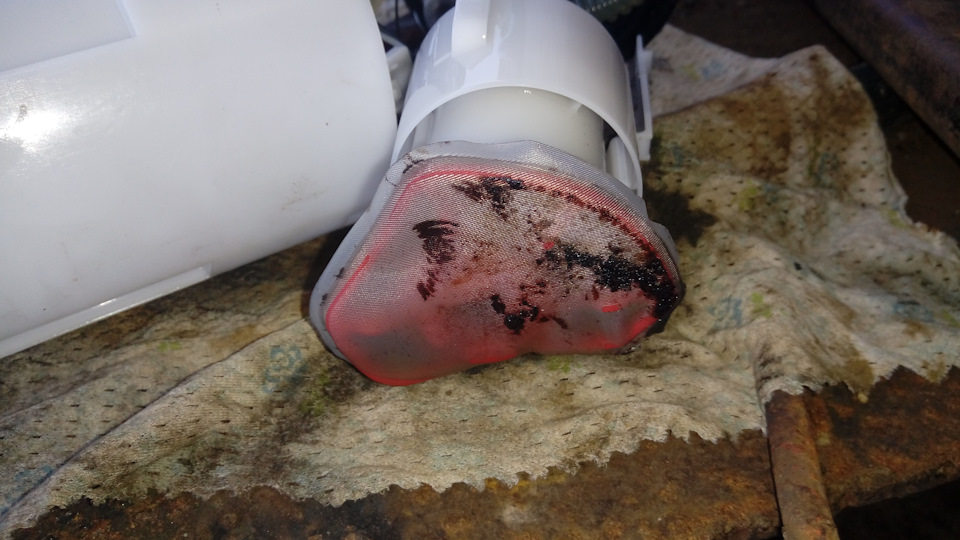

В таком состоянии она оказалась на 54000км пробега.

Может можно было и не менять, но замена куплена. Замене быть.
Сетка туго снялась из-за стопорного колечка:

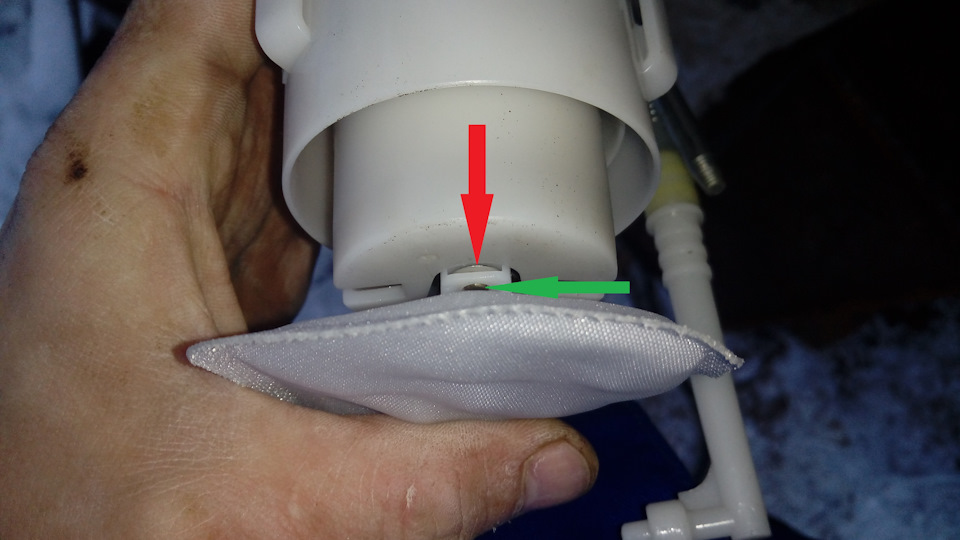

Так же туго залезла и новая сетка…запихивал пока колечко (красная стрелка), хорошенько не налезло на металлическую шпильку (зеленая стрелка), за которую, очевидно, это колечко и держится, чтоб сетка не выпала:

Устанавливая сетку, с другой стороны надо упираться в черный моторчик, иначе при надавливании сетки, посадочное место просто проваливается внутрь белого корпуса.

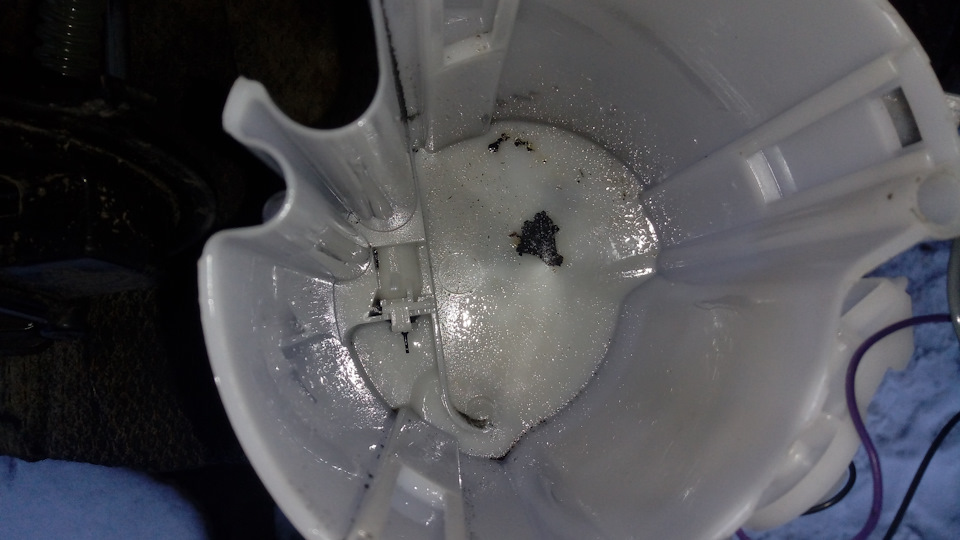

Промыл корпус бензонасоса, но вот это черное пятно оказалось чем-то твердым, не смог соскрести даже ногтем, чем-то более крепким поопасался, очень уж там всё хрупкое на вид и на ощупь

Сборка в обратной последовательности. Перед запуском двигателя, раза три включал зажигание, чтоб накачать топливо и все равно с первого раза не завелась, пришлось еще пару раз качнуть бензин зажиганием, только теперь завелась четко… Осталось заменить масло…
