Регулятор напряжения генератора ВАЗ 2107 – проверка и замена

У вас не заряжается аккумулятор, а ночью при включенных фарах может и вовсе разряжаться? Знакомая история! Не исключено, что все дело в неисправном регуляторе напряжения генератора. Выяснить это можно, только проверив его.

Регулятор напряжения ВАЗ 2107 – назначение и первые признаки неисправности

Регулятор напряжения предназначен для автоматического поддержания силы тока такой величины, чтобы вырабатываемое генератором напряжение находилось в заданных определенных пределах, независимо от частоты вращения вала генератора (от оборотов мотора) и тока потребления электросети авто. В автомобилях ВАЗ 2107, как правило, на генераторе установлен электронный регулятор напряжения.

Крайне редко на некоторых моделях может попасться устройство старого образца – реле-регулятор. Они устанавливались на генераторы 37.3701, выпускавшиеся до 1996 г, и на Г-222. Сначала устройство проверяют на работающем автомобиле. Для этого необходим вольтметр с возможностью измерять напряжение постоянного тока. Прибор должен быть оснащен шкалой для значений до 15–30 В и иметь класс точности не ниже 1,0. После запуска двигателя ВАЗ 2107 ему дают поработать при включенных фарах 15 минут на средних оборотах.

Затем замеряют напряжение на выходе с генератора. Для этого положительным щупом прибора касаются клеммы «30» на генераторе, а отрицательным – массы (генератора или автомобиля – все равно, это одно и то же). Вольтметр должен показать напряжение в пределах 13,6–14,6 В. Если результат замера оказался выше или ниже указанного, и в работе автомобиля наблюдается систематический перезаряд или недозаряд аккумулятора, то, скорее всего, регулятор неисправен, и его надо менять.

Проверка снятого регулятора напряжения

Чтобы уточнить состояние регулятора, его необходимо снять. Устройство лучше тестировать в сборе со щетками и щеткодержателем. Это позволит сразу обнаружить:

• плохой контакт в соединении выводов щеткодержателя и регулятора напряжения;
• обрывы выводящих проводников щеток.

Электронные устройства выпускаются уже в сборе со щеткодержателем и щетками, неразъемными. Реле-регулятор надо будет подсоединить к снятым щеткам.

К щеткам устройства, снятого с генератора 37.3701, подсоединяют вольтметр или лампу на 12 В мощностью 1–3 Вт. Для регулятора от генератора Г-222 подключение делают к выводам «В» и «Ш». К выводам «Б», «В» (когда они есть) устройства подключают «плюс» источника питания, а к массе – «минус». Сначала подают напряжение 12–14 В, а после этого – 16–22 В. Признаком исправности устройства будет загорание лампы (отклонение стрелки вольтметра) в первом случае и погасание (обнуление вольтметра) – во втором.

Когда лампа светится в обоих случаях – это означает, что в устройстве пробой. Если в обоих случаях лампа не горит, то отсутствует контакт между выводами регулятора и щетками, или в устройстве имеется обрыв. Еще одной причиной неправильного регулирования напряжения может быть износ или заедание щеток. Они должны выступать из корпуса электронного устройства или щеточного узла реле-регуляторов не меньше, чем на 5 мм.

Замена регулятора напряжения ВАЗ 2107

Если регулятор неисправен, щетки выработались или заедают, то устройство необходимо менять. Ремонту оно не подлежит. Для реле-регулятора в случае неисправности щеток достаточно замены только одного щеточного узла. Обычно меняют на новый электронный, а можно поставить трехуровневый, типа 67.3702-02. Они обеспечивают лучшую, чем штатные регуляторы, стабилизацию напряжения, с учетом температуры окружающей среды и условий эксплуатации автомобиля.

Называют их трехуровневыми за заложенные в них 3 режима регулирования напряжения. Их выбор осуществляется вручную переключателем на регуляторе, который устанавливают отдельно от самого генератора в удобном защищенном месте. Устройство подсоединено к генератору проводами через щеточный узел, который поставляется в комплекте с регулятором.

Перестал заряжать генератор — ищем проблему. Часть 2

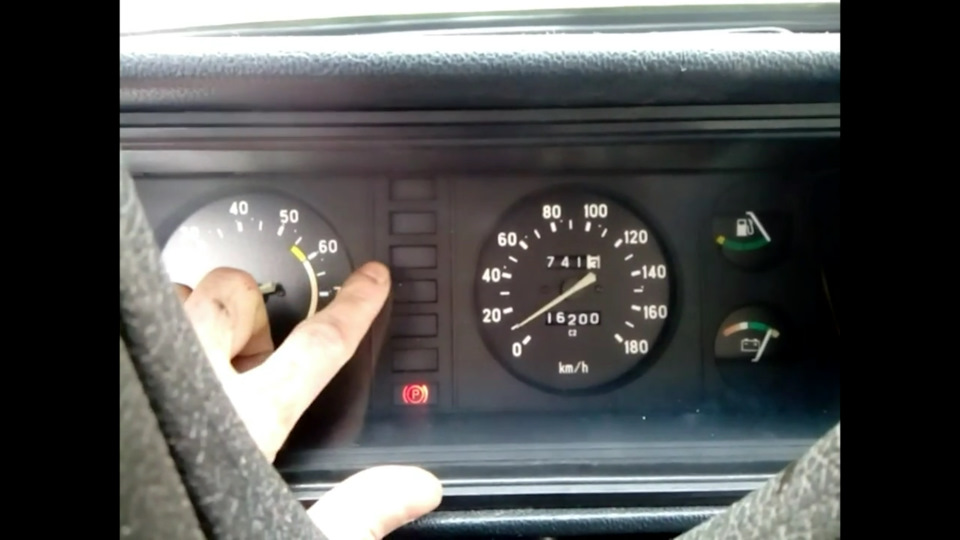

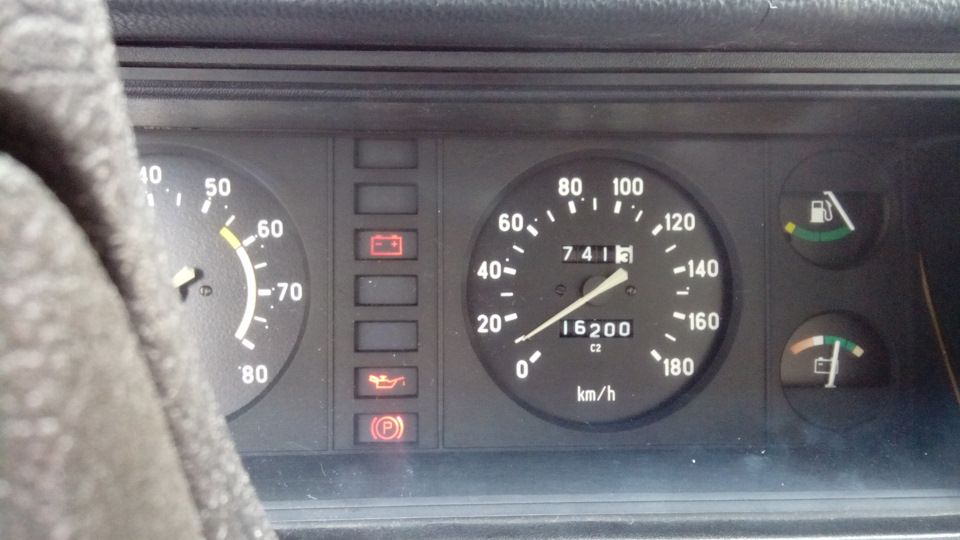

В прошлый раз я уже описал проблему. Вкратце: погасла контрольная лампа заряда аккумулятора, стрелка вольтметра не показывала зарядку с генератора.

Разобрал панель и проверил лампочку — оказалась целой, на следующий день продолжил выяснять причину и, порывшись в интернете, приступил к работе.
Вооружился отверткой-индикатором с проводом и мультиметром.
Так как причиной отсутствия заряда является потухшая контрольная лампа, то первым делом решил проверить работоспособность "цепи возбуждения" генератора.

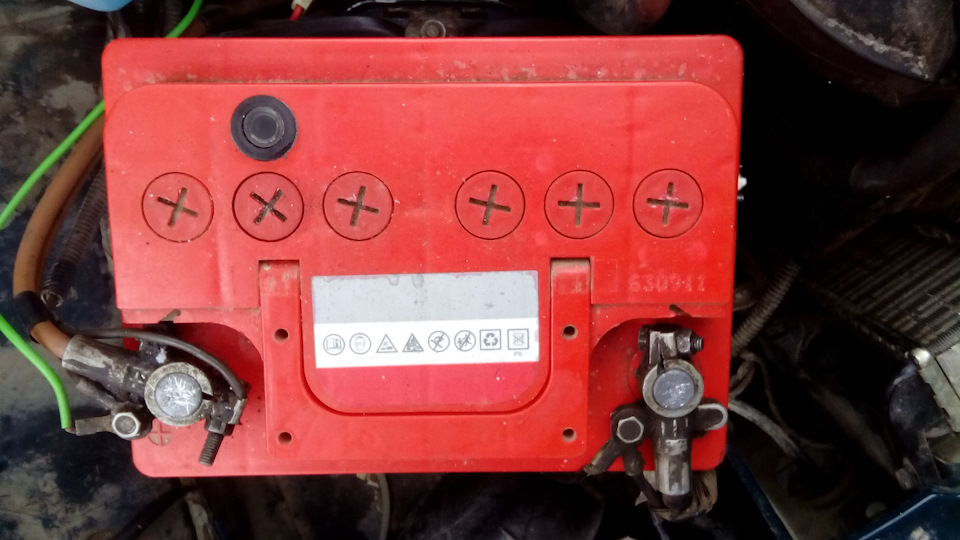

Вначале визуально осмотрел клеммы аккумулятора и целостность проводов идущих от него на генератор, к монтажному блоку и на "массу".

Вроде бы, все целое.

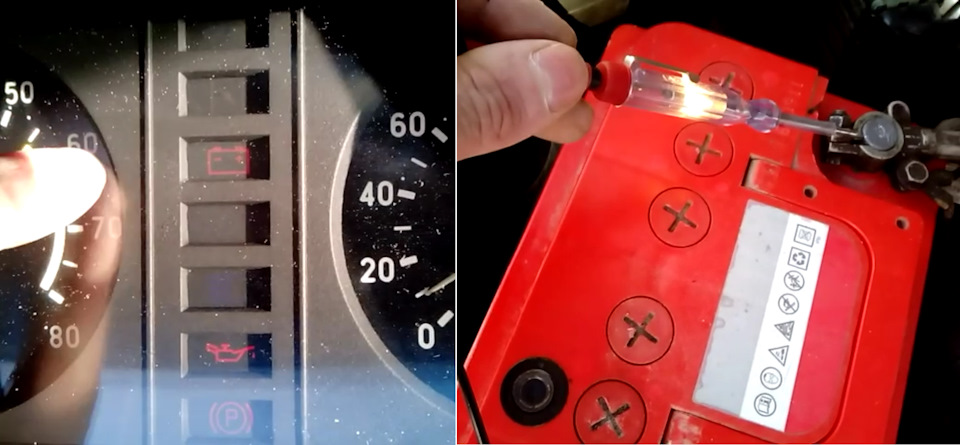

Теперь, чтобы определить проходит ли ток возбуждения через панель на генератор включаем зажигание, берем отвертку-индикатор (лампочку) или небольшой длины провод, подключив один конец к снятой фишке со входа «61» генератора, а другой конец — к "массе" или отрицательной клемме аккумулятора.

При замыкании обычным проводом на "массу" должна загореться лампа в приборной панели, а при проверке отверткой-индикатором или она сама или лампа в панели, в зависимости у кого ниже сопротивление. В любом случае, мы видим что цепь не нарушена и ток возбуждения приходит на клемму «61» генератора.
Таким образом, мы делаем вывод, что лампочка и вся "цепь возбуждения" генератора работоспособна, и проблема находится в генераторе.

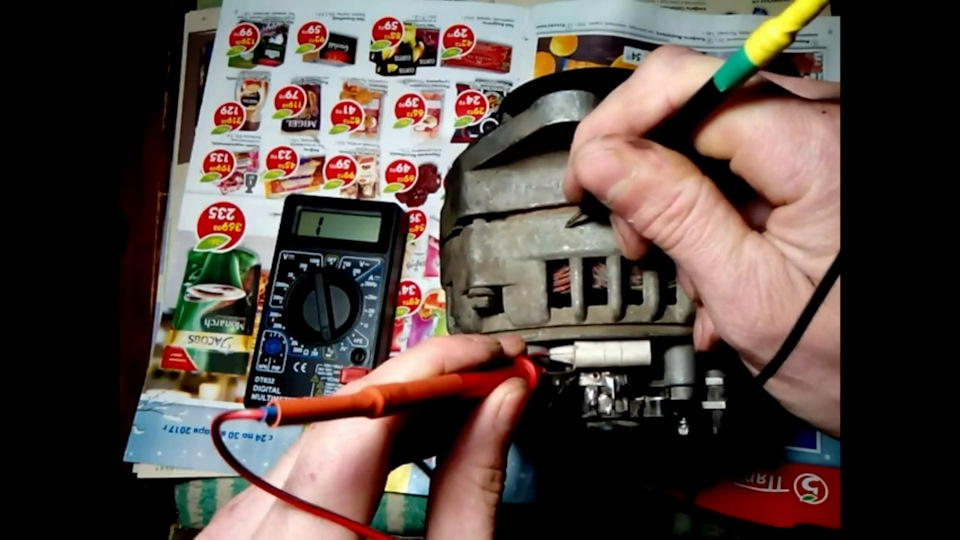

Не снимая генератор, выясняю исправность регулятора напряжения в сборе с щеточным узлом. Для этого беру индикаторную отвертку и один конец цепляю к клемме «61» генератора, а другой к положительной клемме аккумулятора.

Наша лампочка не загорелась, значит внутри регулятора произошел обрыв и требуется его замена. Поэтому буду снимать генератор с машины, хотя это и не обязательно — регулятор можно поменять и так, правда это довольно тяжело в морозы -20.

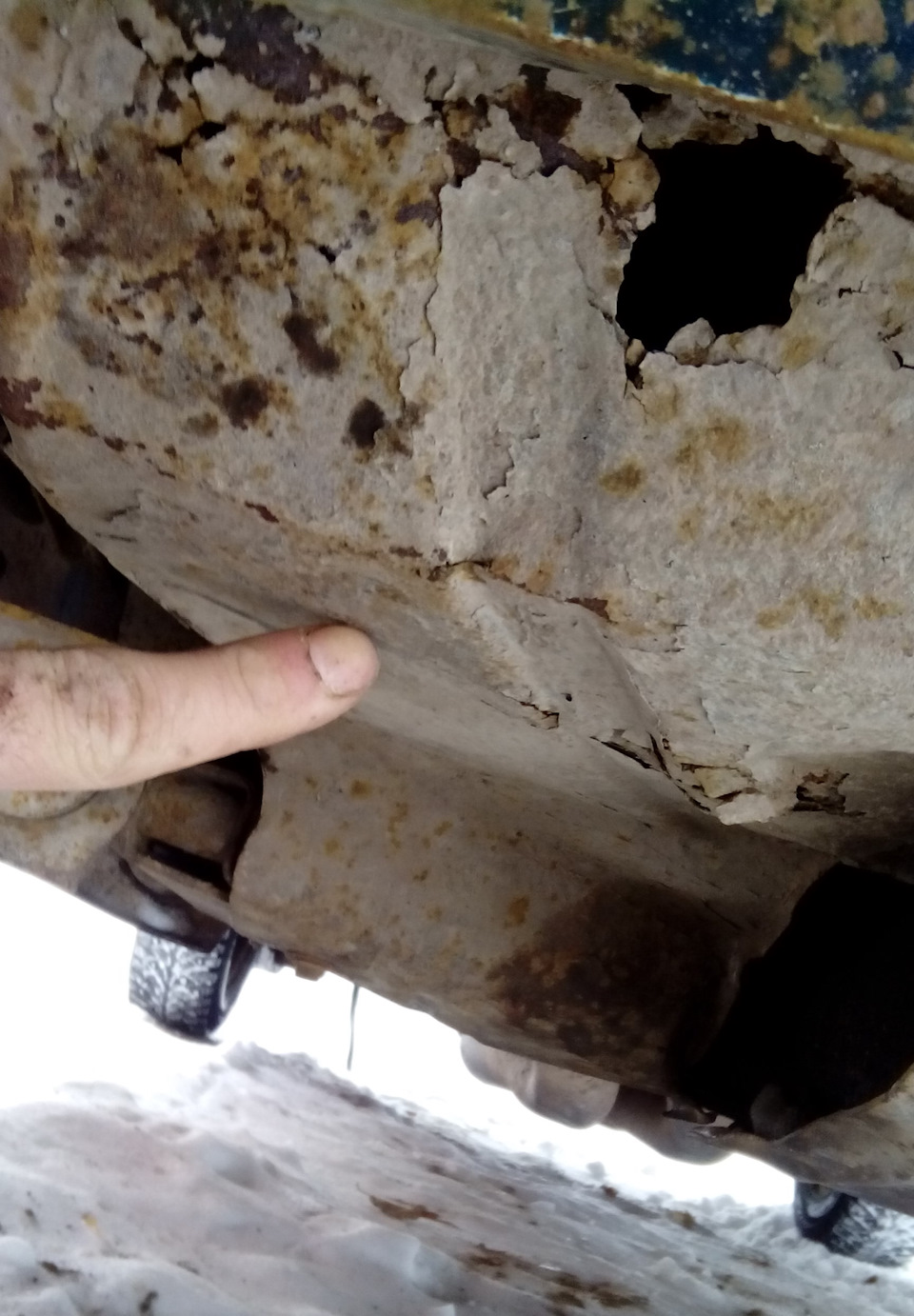

Ключом на 10 откручиваем саморезы с брызговика-защиты под генератором и отгибаем его в сторону.

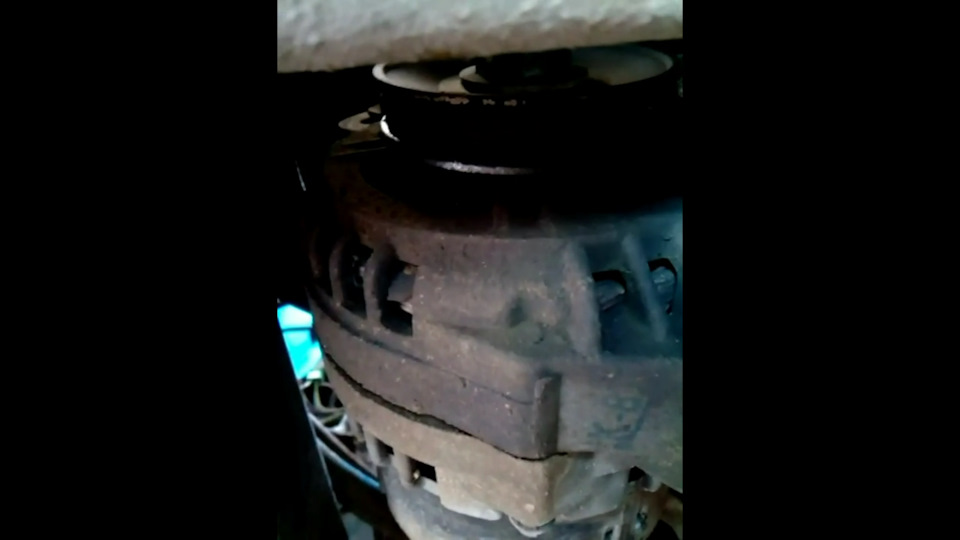

Затем берем ключ на 13 и откручиваем нижний болт крепления генератора, а также снимаем клеммы с выхода «30».

Сверху откручиваем болт регулировки натяжения ремня, и снимаем ремень с шкива генератора. Вынимаем генератор с посадочного места через нижний проем.
Заношу генератор в теплое место.
Еще раз убеждаюсь в неисправности регулятора напряжения прозванивая его мультиметром.

Как и следовало ожидать, цепь не прозванивается.
Также проверяю диодный мост и обмотку статора на обрывы и замыкания.

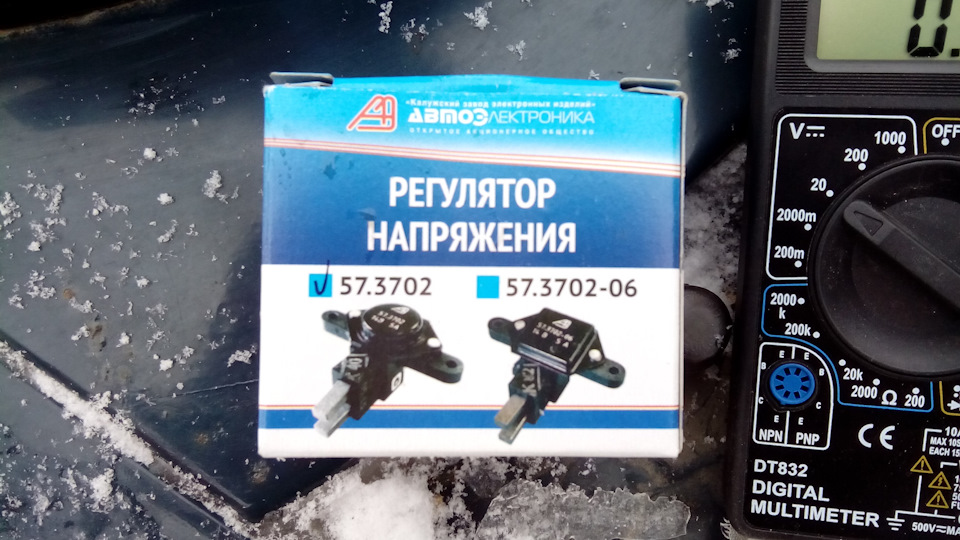

Таким образом, неисправным оказался только регулятор напряжения. Заменяем его на новый, купленный в магазине.

Устанавливаем генератор на место в обратном порядке, натягиваем ремень, подсоединяем заряженный аккумулятор.

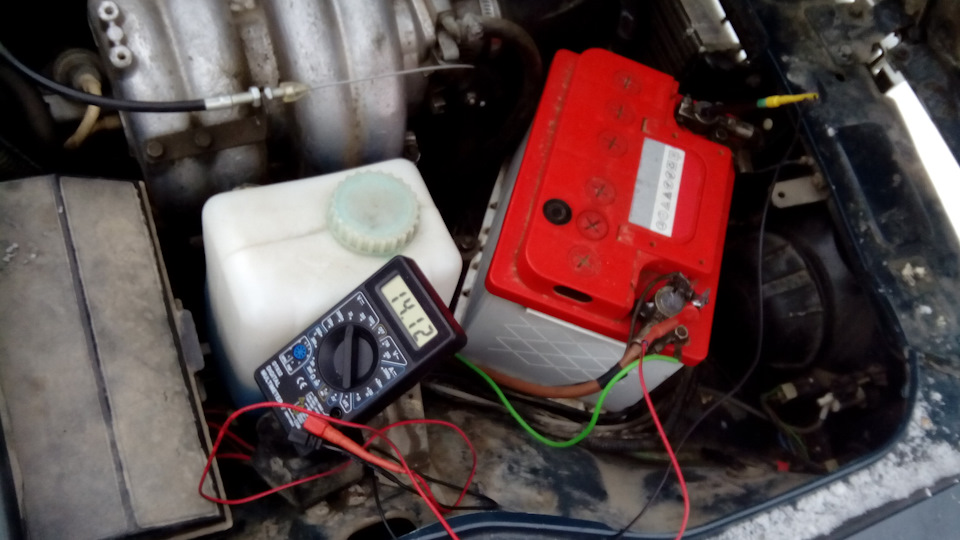

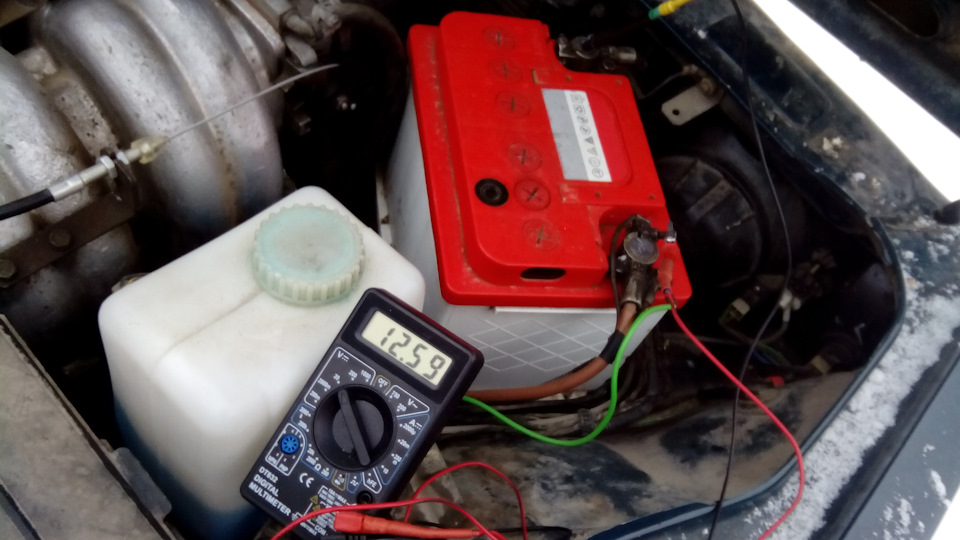

Для начала, измерим напряжение на клеммах аккумулятора на не заведенной машине.

Лампа аккумулятора загорелась, вольтметр показывает уровень заряда АКБ, ток идет на обмотку возбуждения.
Теперь заводим автомобиль и наблюдаем за показаниями на клеммах аккумулятора.

Как мы видим, генератор исправно работает и создает номинальный зарядный ток 14 В.

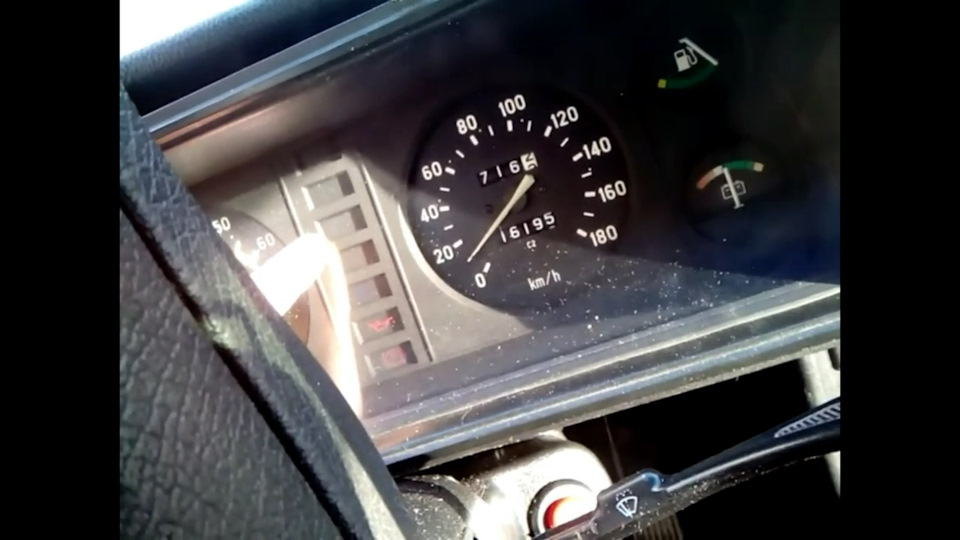

Лампа в панели погасла, стрелка вольтметра находится в режиме заряда аккумулятора.
Неисправность успешно устранена.
Полное обследование:

Самостоятельно проверяем регулятор напряжения генератора на ВАЗ 2107

Иногда аккумуляторная батарея ВАЗ 2107 по каким-то причинам перестаёт заряжаться, или заряжается очень слабо. Перебрав массу вариантов, автовладелец рано или поздно добирается и до регулятора напряжения на генераторе ВАЗ 2107. Можно ли проверить исправность этого устройства, не обращаясь в автосервис? Можно! Попробуем разобраться, как это делается.

Назначение регулятора напряжения

О назначении регулятора напряжения нетрудно догадаться из названия этого устройства. Задача регулятора — поддерживать силу тока, идущего с генератора, на таком уровне, чтобы напряжение, вырабатываемое тем же генератором, всегда держалось в заданных пределах.

При этом оно не должно зависеть от скорости вращения генератора. И потребляемый автомобилем ток тоже не должен оказывать влияние на напряжение, создаваемое автомобильным генератором. За выполнение всех этих задач на автомобиле ВАЗ 2107 и отвечает регулятор напряжения генератора.

Разновидности и расположение регуляторов напряжения

Как известно, автомобиль ВАЗ 2107 начали выпускать очень давно. И в разные годы на него устанавливались не только разные двигатели, но и разные регуляторы напряжения. На самых ранних моделях реле-регуляторы были внешними. На более поздних «семёрках» регуляторы были внутренними трёхуровневыми. Рассмотрим эти устройства подробнее.

Внешний регулятор напряжения ВАЗ 2107

Именно внешний регулятор напряжения многие автомобилисты по старинке называют «реле-регулятор». Сегодня внешние регуляторы напряжения можно увидеть лишь на очень старых «семёрках», выпускавшихся до 1995 года. На этих автомобилях устанавливался старый генератор модели 37.3701, который и комплектовался внешними реле.

Располагался внешний регулятор под капотом автомобиля, он крепился на левой передней колёсной арке машины. Как правило, внешние реле были сделаны на базе единого полупроводника, хотя после 1998 года на некоторых ВАЗ 2107 встречались внешние регуляторы, выполненные на общей печатной плате.

У внешних реле были определённые достоинства:

• заменить внешний регулятор было достаточно просто. Он держался всего на двух болтах, добраться до которых не составляло труда. Единственная ошибка, которую мог допустить новичок при замене этого устройства — это перепутать местами клеммы 15 и 67 (они на регуляторе располагаются рядом);
• стоимость внешнего регулятора была вполне демократичной, а продавались они практически во всех автомагазинах.

Разумеется, у устройства были и недостатки:

• громоздкая конструкция. По сравнению с более поздними электронными регуляторами внешнее реле кажется очень крупным и занимает слишком большой объём подкапотного пространства;
• низкая надёжность. Внешние вазовские регуляторы никогда не отличались высоким качеством. Трудно сказать, чем это обусловлено: низким качеством отдельных комплектующих или плохим качеством сборки самого устройства. Но факт остаётся фактом.

Внутренний трёхуровневый регулятор напряжения

Внутренние трёхуровневые регуляторы напряжения начали устанавливать на ВАЗ 2107 начиная с 1999 года.

Эти компактные электронные устройства встраивались непосредственно в автомобильные генераторы.

Такое техническое решение имело свои плюсы:

• компактные размеры. На смену полупроводникам пришла электроника, так что теперь регулятор напряжения умещался на ладони;
• надёжность. Всё просто: ломаться в электронных устройствах особо нечему. Единственная причина, из-за которой мог сгореть трёхуровневый регулятор — это короткое замыкание в бортовой сети.

Недостатки тоже имеются:

• сложность замены. Если с внешними регуляторами особых проблем не было, то для замены внутреннего реле автовладельцу вначале надо добраться до генератора. Для этого ему придётся снять воздушный фильтр и пару воздуховодов, что требует терпения и времени;
• сложность приобретения. Как известно, ВАЗ 2107 давно снят с производства. Так что достать новые комплектующие на «семёрку» с каждым годом становится всё сложнее. Разумеется, это правило распространяется не на все детали. Но внутренние трёхуровневые регуляторы напряжения для ВАЗ 2107 как раз входят в число деталей, найти которые сегодня не так-то просто.

Демонтаж и проверка регуляторов напряжения на ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

• бытовой мультиметр;
• рожковый ключ на 10;
• отвёртка плоская;
• отвёртка крестовая.

Последовательность работы

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.

Видео: проверяем регулятор напряжения на ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.

Как проверить реле регулятор генератора ВАЗ 2107?

Прежде чем приступить к проверке реле регулятора генератора на ВАЗ 2107, вам потребуются следующие инструменты:

• Мультиметр с функцией измерения сопротивления
• Комплект разъемов для подключения к проводам
• Схема электрической проводки вашей машины

Убедитесь, что у вас есть все эти инструменты перед началом проверки.

Шаг 2: Отключение аккумулятора

Перед проверкой реле регулятора генератора на ВАЗ 2107 всегда отключайте аккумулятор. Это предотвратит возможные повреждения электрической системы и обеспечит вашу безопасность.

Шаг 3: Определение местоположения реле регулятора генератора

Реле регулятора генератора на ВАЗ 2107 обычно расположено в моторном отсеке рядом с генератором. Следуйте схеме проводки, чтобы точно определить его местоположение.

Шаг 4: Проверка реле регулятора генератора

Теперь перейдем к самой проверке. Вам понадобится мультиметр с функцией измерения сопротивления. Включите мультиметр в режим измерения сопротивления (Омметр) и проведите следующие действия:

1. Отсоедините разъем реле от гнезда
2. Подключите провода мультиметра к разъему реле в соответствии с схемой проводки
3. Проверьте сопротивление между разными контактами реле. Обратите внимание на значения, указанные в схеме проводки вашей машины. Если сопротивление отличается от указанных значений, реле вероятно неисправно и требует замены.

Шаг 5: Ремонт или замена реле регулятора генератора

После проверки реле регулятора генератора на ВАЗ 2107, вы должны определить, что с ним не так. Если вы обнаружите неисправность, реле может потребоваться ремонт или замена. Если вы понимаете, как самостоятельно ремонтировать реле, можете сделать это самостоятельно. В противном случае, рекомендуется обратиться к опытным специалистам, чтобы избежать возможных повреждений.
