Модернизация генератора или устраняем недозаряд аккумулятора зимой

Как известно, напряжение в бортовой сети патриота крутится около значения 13.5 Вольт, а при включении дополнительных потребителей и вовсе просаживается до 12 с копейками на холостых. Зимой к этому плюсуется подогрев сидений и стекол. Все это приводит к тому, что в один прекрасный момент на морозе авто вполне себе может не завестись.
У меня это произошло уже в первую зиму…причем стоял аккумулятор повышенной емкость, вот такой

Фото в бортжурнале УАЗ Patriot

Произошло это только один раз, машина простояла 4 дня на морозе, после чего была отогрета вебастой, но вот на большее аккумулятора увы, не хватило.
Вторую зиму аккумулятор начал греть мозг уже серьезно, сутки простоя на морозе -20 гарантировали отогрев в ванной. До этого избалованный иномарочками я с подобной проблемой не сталкивался, потому сначала грешил на дерьмовый аккумулятор. Но, причина проблемы кроется в другом.

Основная причина — низкое напряжение бортовой сети!
Напряжение заряда 13.6 Вольт актуально для СТАРЫХ свинцово-сурьмянных аккумуляторов, в настоящее время они не производятся, по крайней мере я подобных в магазинах не нашел.

Современные аккумуляторы содержат в наполнителе пластин кальций (Ca-Ca тип) который снижает газовыделение в процесее заряда, что позволило производителям создать необслуживаемые батареи.
Но, помимо этого, аккумулятор стал хуже переносить полный разряд и, что самое главное, увеличилось напряжение заряда.
Напряжение заряда кальциевого аккумулятора составляет 14.5…15 Вольт!

Естестественно, при наряжении бортовой сети 12.13 вольт аккумулятор зарядится процентов на 50 и меньше от полной емкости, плотность электролита будет низкой и аккумулятор банально замерзает. Прибавим к этому низкую стойкость кальциевых батарей к эксплуатации в разряженном состоянии.

Почему завод комплектует автомобиль кальциевым аккумулятором, не модернизировав напряжение бортовой сети для его заряда вопрос риторический…

Было очевидно, что аккумулятор следует менять, но менять аккумулятор раз в год довольно накладно, потому сначала требуется решить вопрос с повышением напряжения бортовой сети. Очень распространенной методикой является покупка и установка трехуровневого регулятора напряжения, которое позволяет поднять напряжение тем самым устранив проблему. Основным недостатком такого устройства является отсутствие термокомпенсации (уменьшение напряжения бортовой сети при высоких температурах чтобы не закипел аккумулятор, в заводском регуляторе напряжения эта функция есть), отзывы о слабой надежности устройства и заказ его по интернетам.

Однако, был найден метод, как с помощью диода "обмануть" штатный регулятор напряжение, тем самым подняв напряжение бортовой сети на величину падения напряжениея на диоде, которое равно тем самым недостающим 0.5.0.8 Вольт. ссылка на первоисточник

Суть метода — на регулятор напряжения который управляет магнитным полем ротора генератора, подается напряжение с выходных обмоток генератора, исходя из которого он это самое напряжение (штатно 13.6 Вольт) старается поддержать (т.н. обратная связь.).

Фото в бортжурнале УАЗ Patriot

Теории достаточно, переходим к практике.
Снимаем генератор (обязательный шаг, без снятия доступ к регулятору напряжения не получить), отжимаем натяжной ролик торцевой головкой, снимаем ремень (проще сниметь не со шкива генератора, а с обводного ролика). К слову, думаю обводные ролики можно менять точно так же, залазить под машину совсем не обязательно. Снимаем заднюю крышку.

Фото в бортжурнале УАЗ Patriot

Регулятор напряжения в сборе со щеточным узлом, откручиваем две гайки и один винт, снимаем.

Запчасти на фото: 51023771060. Фото в бортжурнале УАЗ Patriot

Виден код детали. Металлическое ушко под шпильку — вывод от регулятора напряжения на массу. Вывод от платы регулятора напряжения на этот контакт просто припаян, его следует отпаят припаять к проводу. Провод я зафиксировал поксиполом, контакт, которых выходит от регулятора напряжения на массу довольно слабый.

Запчасти на фото: 902291. Фото в бортжурнале УАЗ Patriot

Устанавливаем регулятор напряжения на генератор.

Фото в бортжурнале УАЗ Patriot

На заднем плане регулятор напряжения 844.3702, который по слухам выдает 14.5 В., но требует куда большего вмешательства в генератор (удаление диодов из подковы, подающих напряжение на штатный регулятор напряжения), по этой причине не использовался.

Подготавливаем диод КД202, из медной пластины делает крепление к впусному коллектору.

Фото в бортжурнале УАЗ Patriot

Ставим крышку на место, генератор готов к установке.

Фото в бортжурнале УАЗ Patriot

Установленный генератор + диод в грязном-грязном моторном отсеке ))

Фото в бортжурнале УАЗ Patriot

Запускаем двигатель, на приборке получаем 14.6 Вольт. Шунтируем диод перемычкой — получаем "заводской" генератор. Такой вот своеобразный двухрежимник.

По прошествии трех месяцев использования впечатления только положительные. Аккумулятор, которых я уже было собрался выкидывать, ожил и обеспечивает надежный запуск даже через три дня простоя на морозе, чего ранее за ним не наблюдалось. Очевидно, что его емкость сильно упала из-за могочисленных переразрядов, после 30мин. работы на предпусковой подогреватель стартер крутит уже с трудом, но это гораздо лучше того что было, когда аккума не хватало даже на работу гидроника, не говоря о стартере. Аккумулятор буду менять, но если бы повысил напряжение сразу после покупки, делать этого 100% не пришлось бы.
Напряжение после запуска в мороз держится на уровне 14.8…15 Вольт., после прогрева падает до 14.6.

Плюсом данной модификации является то, что она полностью обратима, путем закоротки диода возвращается заводское состояние генератора. Ну, или повторно разобрав и подпаяв вывод от платы регулятора обратно на массовую клемму.

Также можно подпаять диоды с разным падением напряжения и, переключая их, получить хрензнаетсколькоуровневый регулятор напряжения. Собственно, продающиеся 3х уроневые регуляторы напряжения вероятно имеют такой же принцип работы.

Тем, кто испытывал подобные проблемы с недозарядом аккумулятора, но не имеющих возможности изменить бортовое напряжение, могу посоветовать купить гибридный аккумулятор (тюмень), у него напряжение заряда меньше чем у кальциевых батарей.

Надеюсь, данный материал станет кому-либо полезен.

UPDATE: С наступлением зимы 2016-2017 Аком реактор 750 уже при нуле после 20 минут работы вебасты крутил стартер с трудом…на замену купил тюменский премиумный аккумулятор 75 Ач, который сделан по гибридной технологии (кальциевая только одна пластина). Чтобы исключить закипание, так как максимально рекомендуемое для него напряжение заряда 14.4В., в параллель диоду был припаян еще один такой же.
Напряжение на енпрогретой машине снизилось (уже холодно, около нуля) с 15 до 14.5.14.6 вольт.

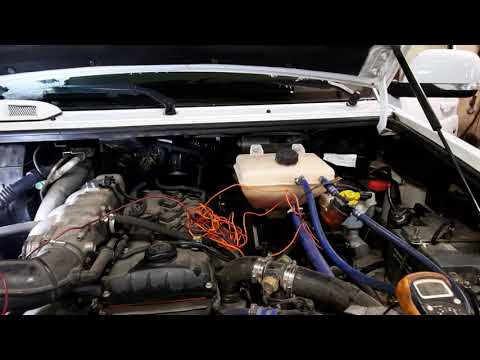

Какое напряжение должен выдавать генератор уаз патриот

Сколько должен выдавать генератор для зарядки аккумулятора

Генератор выдает недостаточное напряжение. Что делать?

Недостаточный уровень зарядки автомобильного аккумулятора является причиной отказа запуска двигателя. В темное время суток недостаточное напряжение на выходе генератора может привести к остановке двигателя во время движения. Если индикаторная лампа зарядки аккумулятора на приборной панели начинает моргать, либо постоянно светиться в процессе работы двигателя, следует немедленно измерить напряжение генератора, подаваемое для заряда АКБ. Также следует измерить напряжение на аккумуляторе при заведенном двигателе.
Причины низкого напряжения, методы контроля и ремонта

Напряжение, подаваемое на аккумуляторную батарею в время работы силового агрегата должно быть в пределах от 13,2 до 15,0 Вольт. Если оно больше 15 Вольт, возможен перезаряд аккумуляторной батареи, выход из строя электронных устройств автомобиля и дополнительных устройств. Если напряжение менее 13 Вольт, аккумулятор неэффективно заряжается, при включении мощных энергопотребителей авто, возможно экстремальное падение бортовой сети. Если менее 12 вольт – АКБ не заряжается вообще.

1. Слабое натяжение ремня.

Часто такая причина сопровождается свистом ременной передачи. Также возможно попадание на зоны ременной передачи (шкивы, ролики) смазочных материалов, других жидкостей. Следует с помощью неагрессивных растворителей очистить ремень. Также необходимо подтянуть ремень. Уровень «провисания» ремня на длинном свободном участке при надавливании на него большим пальцем должен быть в пределах от 0,5 до 1,0 сантиметров. Перенатяжение также опасно: это приводит к преждевременному выходу из строя роликов, подшипников и втулок.

2. Выход из строя «таблетки» (шоколадки) генератора

Читайте также: Электро турбина на авто. Возможно ли это? Можно ли сделать своими руками. Только реальная правда.

. Так иногда называют реле-регулятор напряжения. Обычно она ремонту не подлежит, ее следует менять на аналогичную. Во многих случаях замену регулятора можно произвести без демонтажа генератора.

3. Износ щеток генератора.

Иногда они входят в систему реле-регулятора, и заменяются совместно с ним. Остаточная длина щеток должна быть не менее 7 миллиметров, если менее, их заменяют.

4. Пробой выпрямительных диодов

. Такая неисправность встречается при переполюсовке аккумуляторной батареи. Генератор при этом во время работы двигателя сильно нагревается. Диодная «подкова» меняется полностью или диоды заменяются поэлементно.

5. Обрыв обмоток генератора.

Неработоспособность можно определить по разному цвету лаковой изоляции обмоток. При этом заменяются статор или ротор в сборе. Перемотка обмоток нерентабельна.

Минимальный параметр напряжения на входе батареи

При проверке параметров генератора стоит брать во внимание характеристики самого АКБ.

Многие автовладельцы интересуются, каким должно быть напряжение на выходе аккумулятора для нормального пуска двигателя.

Точного ответа здесь нет, но средний параметр должен составлять 12,6-12,7 В. В зависимости от условий эксплуатации этот показатель может корректироваться.

Некоторые производители уверяют, что их продукт имеет напряжение 13-13,2 Вольт. Этот параметр реален, но не стоит измерять напряжение сразу после подзарядки генератором или ЗУ.

Перед проведением работы желательно выждать 1-2 часа. В этом случае U должно опуститься до уровня 12,7-13 В.

Если этот параметр начинает «плавать» или опускается ниже 12 В, это говорит о разряде батареи на 50% или неисправности генератора.

Здесь рекомендуется проверка цепи зарядки или применение внешнего зарядного устройства.

Читайте также: Какую функцию выполняет в автомобиле шкив коленвала?

Если продолжать эксплуатацию батареи в этом состоянии, возникает сульфатация свинцовых пластин, что уменьшает работоспособность АКБ и уменьшает срок ее службы.

На практике такое снижение напряжение не является критичным, ведь запустить батарею еще можно, а дальше генератор производит подзарядку до необходимого уровня.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Замена ремня генератора автомобиля — не так все сложно как кажется

Главное — убедиться в исправности цепи заряда и увеличении напряжении на выводах аккумуляторной батареи.

Если U на выходе опустилось ниже 11,6 В, можно говорить о полном разряде источника питания.

Дальнейшее применение батареи в этом случае невозможно — ее необходимо снимать, выполнить проверку исправности и обеспечить заряд от внешнего устройства.

С учетом сказанного выше можно делать вывод, что напряжение на АКБ при исправном генераторе должно составлять (при заглушенном моторе) 12,6-13,2 В. На практике этот параметр немного ниже и составляет 12,3-12,5 В.

Такое напряжение свидетельствует о незначительном недозарядке АКБ. В этом нет ничего страшного. Главное — не допускать уменьшение U ниже 12 В.

Сколько должен выдавать генератор для нормальной зарядки аккумулятора

Постоянный недозаряд АКБ или её абсолютная разрядка в самый неподходящий момент — головная боль многих автовладельцев. Одним из источников этих проблем может быть генератор. Но как его проверить? Возможно, дело совсем не в нём? Давайте вместе разберёмся, сколько должен вырабатывать генератор для нормального функционирования всех систем автомобиля и поддержания АКБ в заряженном состоянии.

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда аккумуляторной батареи, который под нагрузкой уменьшается. Проверка величины зарядки аккумулятора от генератора проста и может быть выполнена владельцем авто самостоятельно.

Диагностика автомобильного устройства, генерирующего энергию, включает в себя визуальный осмотр агрегата, его элементов и сопутствующих деталей, а также осуществление замеров напряжения и силы тока. Как минимум два раза в год следует проверять натяжение ремня приводов, чрезмерное ослабление которого приводит к уменьшению работоспособности генератора, а иногда может повлечь за собой и поломку устройства. Раз в год можно осуществлять проверку элементов оборудования — креплений, диодного моста, регулятора напряжения и других. Гарантией отсутствия проблем будет и своевременное обслуживание аккумулятора — чистка клемм, добавление дистиллированной воды.

Не дает зарядку генератор: причины

Еще раз отметим, нормально работающий генератор осуществляет полное восполнение уровня заряда АКБ, при этом заряд под нагрузкой уменьшается. При этом в общей схеме есть много элементов, которые могут стать причиной нарушения заряда АКБ. Зачастую, проблемы возникают как по механической части (привод генератора, подшипники и т.д.), так и по части электрики (обрыв или замыкание обмоток, выгорание диодного моста, износ щеток, пробои). Отдельно следует проверять и реле-регулятор генератора.

Читайте также: Руководство по применению датчиков Холла и герконов

Так или иначе, важно найти проблемный элемент. Отметим, что обычно подавляющее большинство поломок генератора или проблем с зарядкой АКБ можно устранить (выполнив замену ремня привода, роликов, осуществив ремонт генератора, проведя ревизию контактов, клемм и других элементов). Однако есть поломки, которые становятся основанием для замены всего генератора в сборе.

Рекомендуем также прочитать статью о том, как повысить плотность электролита в аккумуляторе. Из этой статьи вы узнаете, на что влияет плотность электролита, как замерить плотность аккумулятора, а также как изменить плотность электролита в АКБ.

Также часто встречается ситуация, когда генератор исправен, АКБ в норме, однако все равно имеет место низкое напряжение. Более того, диагностика при помощи рассмотренных выше методов может не выявить неполадок. В таком случае отдельное внимание следует уделить клеммам аккумулятора.

Клеммы должны сидеть плотно, не допускается их окисление. То же самое касается и электропроводки. Все провода должны быть целыми, а контакты надежно закрепленными и чистыми. Кстати, важно периодически зачищать контакты от окисления, так как ток будет хуже проходить через окисленные выходы.

Еще не следует исключать ошибки, которые могут быть допущены в рамках обслуживания генератора. Неправильные подключения контактов могут стать причиной сбоев в работе генератора, разряда АКБ и других неисправностей.

Какая зарядка должна идти на аккумулятор с генератора

Традиционно считается, что 13,5—14,5В должен выдавать генератор на АКБ и этого совершенно хватает для восполнения затрат аккумуляторной батареи.

Стоит учитывать, что использование на автомобиле батареи большей мощности, чем рекомендует изготовитель, требует и установки более производительного генерирующего устройства.

Необходимо учесть ту нагрузку, которую должен выдерживать генератор — она высчитывается по максимальным показателям всех электроприборов и систем авто.

Не стоит забывать, что зарядный ток от устройства, генерирующего энергию, позволит завести машину в холодное время года. Для того чтобы не возникало проблем с заводом автомобиля, мы рекомендуем приобретать генерирующее оборудование, ток заряда которого будет составлять примерно 10% от ёмкости источника питания. То есть для аккумулятора в 100 А/ч необходим генератор, который сможет выдать 10А. Обратите внимание, для многих машин оборудование в 100 ампер будет работать на пределе своих возможностей, потому что энергопотребление автомобильной системы в районе 80 ампер. Поэтому выбор источника, генерирующего энергию, должен учитывать и ёмкость АКБ, и потребление в сети.

Что в итоге

С учетом приведенной выше информации становится понятно, что если начались проблемы с АКБ, часто причиной неполадок является именно генератор, а не аккумуляторная батарея. При этом проверять генератор нужно комплексно (щетки генератора, контактные кольца, обмотка, реле генератора, проводка, клеммы и т.д.)

Обратите внимание, слишком высокая нагрузка на генератор (например, при установке мощных нештатных потребителей электроэнергии) во многих случаях является причиной быстрого выхода генератора из строя. Чтобы избежать проблем (особенно при выборе нового генератора), нужно отдельно учитывать некоторые особенности.

Рекомендуем также прочитать статью о том, как правильно заряжать аккумулятор зарядным устройством. Из этой статьи вы узнаете об особенностях заряда АКБ зарядным устройством, а так же на какие тонкости и нюансы следует обращать внимание при зарядке аккумулятора автомобиля.

Если просто, ток заряда должен составлять не менее 10% от емкости аккумулятора (производители указывает на корпусе генератора, какой ток генератор выдает на АКБ). Также отдельно принимается в расчет и общее потребление в сети (высчитывается по максимальным показателям электроприборов и систем автомобиля). Также установка более мощного аккумулятора может потребовать и более мощного генератора.

В качестве итога добавим, что каждые 15-20 тыс. км. пробега необходимо проверять натяжение ремня генератора, так как его ослабление снижает производительность генерирующего устройства. Еще необходимо периодически осуществлять проверку диодного моста, регулятора напряжения, а также ряда других элементов. Параллельно выполняется чистка клемм, осуществляется обслуживание АКБ. Такой подход позволит поддерживать полную работоспособность системы и исключить возможные непредвиденные поломки.

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

Напряжение генератора под нагрузкой

Чтобы убедиться в работоспособности источника питания, рекомендуется выполнить проверку под нагрузкой.

Для начала вспомним, что напряжение бывает трех видов:

Номинальным — указывается в инструкции по эксплуатации. Оно составляет 12 Вольт. Этот показатель далек от реального значения U.
Фактическим. Здесь речь идет о параметре напряжения после установки, подключения и начала пользования АКБ автомобиля. В среднем этот параметр 12.6-13,2 В (об этом упоминалось выше).
Под нагрузкой. Здесь параметр напряжения, которое выдается генератором, может меняться.

Наличие нагрузки позволяет убедиться в исправности аккумулятора и генератора.

Читайте также: Замена направляющих втулок клапанов – испытаем ловкость рук!

С виду исправная батарея, имеющая на выходе 12 В, может существенно «подсаживаться» после включения потребителей. В процессе проверки применяется дополнительное устройство — нагрузочная вилка, позволяющая обеспечить повышенную нагрузку на АКБ.

Если емкость вашего аккумулятора составляет 60 мА*ч, величина нагрузки должна быть равна 120 А. Продолжительность подключения — 3-5 секунд.

Об исправности источника питания можно говорить, если напряжение не опускается ниже 9 Вольт. Если же параметр снизился до 5-6 В, это свидетельствует о полном разряде АКБ. После проверки под нагрузкой напряжение должно вернуться до уровня 12,2-12,4 В.

При обнаружении сильной просадки необходимо проверить АКБ, а после еще раз повторить эксперимент с вилкой. При отсутствии просадки можно говорить об исправности батареи.

Для проверки генератора можно поступить следующим образом — завести машину, включить максимум потребителей, после чего выполнить измерение. Напряжение должно быть 13,5-14 В.

Если оно ниже, это свидетельствует о выходе из строя генератора. Нижним критичным пределом является 13,0 В.

Если напряжение генератора автомобиля сильно низкое, не торопитесь делать выводы — убедитесь, что контакты на АКБ не окислились. Если это так, протрите их с помощью шкурки.

Сколько ампер выдаёт автомобильный генератор на аккумулятор

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор.

В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке.

Таблица 1. Сколько ампер выдает генератор под нагрузкой.

Какое напряжение генератора считается нормой?

Чтобы проверить напряжение генератора, необходимо завести мотор и отключить всю нагрузку. В этом случае мультиметр должен показывать 14.3 -15,5 Вольт (смотрите видео в конце статьи). Допускается отклонение на 0,1 Вольта в одну и другую сторону.

После этого необходимо поочередно подключать потребителей и проверять напряжение генератора.

В идеале оно должно «подсесть» где-то на 0,2 Вольта при включении каждой новой нагрузки. При этом общее U не должно опуститься ниже уровня 12,8 Вольт. В противном случае АКБ разрядится.

Признаки неисправности генератора

В современных машинах поломки электрической системы — одни из распространённых. Большое количество электроники обязывает особо тщательно контролировать работу и состояние генератора и аккумулятора, потому что их выход из строя может обездвижить автомобиль. Самыми популярными признаками неисправности генератора являются:

световая индикация аккумуляторной батареи на панели приборов;
нестабильная работа АКБ (её выкипание или недозаряд);
различная интенсивность света фар;
посторонние звуки со стороны генератора.

Другие причины низкого напряжения

Не всегда малая разность потенциалов в системе связана с поломкой генератора или плохим аккумулятором. Если диагностика этих элементов не выявила никаких неполадок, то стоит обратить своё внимание на следующее:

состояние клемм аккумулятора — плотность примыкания и оксидация;
проблемы электропроводки — окисление, нарушение её целостности;
выходные контакты к электроприборам;
правильно подобранные энергопотребители.

Каждый контакт должен быть плотно примыкающим и целостным, то есть необходимо отсутствие образований (например, сульфации), которые будут нарушать прохождение тока. Неправильное соединение контактов приводит к ускоренному разряду батареи даже на незаведенной машине.

Чтобы улучшить примыкание элементов электросистемы автомобиля, необходимо зачистить все контакты и восстановить целостность проводов с помощью их замены или соединения и обмотки изоляционной лентой.

В заключение хотелось бы повторить, что устойчивая работа автомобиля требует постоянного контроля всех элементов, а особое внимание должен привлекать генератор. Аккумулятор заряжается от него и обеспечивает электричеством целую автомобильную систему. Обращайте внимание на все элементы: щётки генератора, контактные кольца, регулятор напряжения, обмотку оборудования.

Самые корректные замеры следует осуществлять при полной заряженности батареи и в различных режимах. Помните, что производитель привязывает характеристики генератора к количеству оборотов двигателя — именно они помогают вырабатывать определённый ток.

Подробное видео, как проверить генератор:

У вас есть опыт диагностики генератора и решения проблем в электрической системе автомобиля? Поделитесь, пожалуйста, вашим опытом и мнением с нашими читателями в комментариях. Если у вас есть вопросы по затронутым темам, мы будем рады на них ответить.

Сколько вольт должен выдавать генератор?

Для корректной работы авто необходимо регулярно проверять функциональность автомобильного генератора. При выходе из строя данного узла аккумуляторная батарея перестанет получать основное питание. Такое положение дел (когда автомобиль “питается” только от АКБ) приводит к быстрому обесточиванию всей машины.

Своевременное отслеживание технического состояния электроисточника позволит избежать случайного отказа элемента, сэкономив ваши деньги и душевные силы.

Поломку силового агрегата, вырабатывающего ток, определяют по одному из следующих признаков:

непрерывно горит лампочка на приборной панели (сигнал о недостаточности тока);

АКБ постоянно садится;

электрооборудование работает со сбоями или вовсе не работает при включенном моторе;

запах гари из моторного отсека;

УЗЕЛ издает нехарактерные звуки (например, шелест).

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами!

Причины выхода из строя

При появлении признаков, описанных ниже, проведите диагностику. Ее можно провести самостоятельно или отдать машину в автосервис. Для определения причины сбоя нужно специальное оборудование. Если вы решили разбираться сами, освойте тестер-мультиметр.

Пять возможных источника трудностей описаны ниже:

Читайте также: Антискрип — смазка салона автомобиля: торпедо, центральная колонка, двери, багажник

клин подшипников (смазка израсходована, иногда рвется ремень — понадобится заменить или перебрать агрегат);

обмотка прогорела (частая причина — реагенты, которыми обрабатывают зимние дороги);

клин щеток (причина — износ графитовые сердечники);

неисправно реле регулятора (этот элемент препятствует избыточному заряду АКБ и стабилизирует напряжение);

Как повысить напряжение генератора уаз патриот

Генератор — это электрическое устройство, с помощью которого осуществляется преобразование механической энергии, снимаемой с распределительного вала автомобиля, в электрическую. Эта электрическая энергия идет на питание электроприборов и оборудования. Без электроэнергии не будет работать ДВС, так, как известно, что поджигание горючей смеси осуществляется за счет электрических свечей зажигания. Сегодня же мы рассмотрим основные характеристики генератора на УАЗ Патриот, а также его основные особенности.

Особенность генератора на Патриоте

Автомобили УАЗ Патриот в настоящее время оснащаются генераторами типа Искра 120А. В данное устройство вмонтирован кремниевый выпрямитель и реле напряжения. Благодаря наличию выпрямителя, имеется возможность поддерживать напряжение в необходимых значениях. Приводится в движение вал (ротор) генератора с помощью ременной передачи. В конструкции устройства имеется диодный мост. Что это такое, рассмотрим далее.

Диодный мост

Предназначен диодный мост для преобразования переменного тока в постоянный, поступающий к выходу генераторной установки. Диодный мост состоит из выпрямительных диодов, которые позволяют пропускать ток только в одном направлении. Диодный мост находится в герметичной конструкции, что позволяет предотвращать такие негативные последствия, как попадание грязи, пыли и воды.

Диодный мост отдельно

В конструкции генератора автомобиля УАЗ Патриот диодный мост представляет собой цельную конструкцию. Такой вариант исполнения является более надежным по причине простоты конструкции и установки.

Трехуровневый регулятор

Диодный мост выпрямляет переменный ток в постоянный, который идет в первую очередь на подзарядку аккумулятора и работу всего электрооборудования внедорожника. Генератор при этом должен вырабатывать ток до 120 Ампер, если это Искра 120А. Но многие владельцы внедорожника наслышаны о проблеме недозарядки аккумулятора. Вместо требуемых 14,2 В напряжения для аккумулятора, генератор выдает с трудом только 13 Вольт, а то и меньше. Исправить проблему можно следующими способами:

заменить генератор;
заменить диодный мост;
проверить все контакты питания;
установить трехуровневый регулятор.

С первыми двумя вариантами все понятно, а вот четвертый является наиболее продуктивным, не дорогостоящим, а, главное, эффективным. Для этого приобретается специальный трехуровневый регулятор, который имеет одну особенность: регулирование напряжения, исходящего от генератора в зависимости от температуры окружающей среды.

На фото ниже представлен трехуровневый регулятор напряжения, установленный в помощь генератору для того, чтобы обеспечить требуемый заряд для АКБ.

Для установки и подключения регулятора напряжения необходимо снять генератор. Рассмотрим процесс снятия.

Снятие генератора

Снятие генератора осуществляется в случае, когда требуется ремонт его составных частей или же замена изделия. Также его следует снять, чтобы установить регулятор напряжения. Для снятия генератора Искра 120А следует выполнить такие действия:

Снять клемму «минус» с аккумулятора.
Отключается колодка с проводами от изделия.
Откручивается гайка с клеммы «минус» устройства и извлекается кабель.
Снимается ремень привода устройства.
Затем ослабляется натяжение контрирующего болта, а также гаек верхнего крепления.
Отвинчивается болт крепления генератора, располагающийся снизу.
Отвинчиваются два болта крепления верхнего кронштейна к головке блока цилиндров.
Извлекается генератор Искра 120А и осуществляется его необходимый ремонт.

Установка осуществляется в порядке обратном снятию.

Установка трехуровневого регулятора

Теперь для того, чтобы установить регулятор напряжения, следует вместо штатного реле, установить трехуровневый регулятор. Как это сделать? Рассмотрим подробнее.

Для начала следует удалить заднюю крышку генератора.
После снятия крышку получаем следующую картину. На фото видно, как щетки соприкасаются с валом, посредством чего происходит снятие напряжения. Затем ток поступает на реле, а с него на диодный мост посредством винтового сочленения.
Необходимо удалить штатное реле и щетки, чтобы заменить их щетками из комплекта трехуровневого устройства. Для снятия необходимо выкрутить две гайки и один соединительный винт.
Теперь можно установить новый регулятор, прикрутив его штатными гайками и соединив с диодным мостом с помощью винта. Щетки встроены на регуляторе.
Размещаем коробочку регулятора в удобном месте под капотом, прикрутив ее к кузову.
Прикручивается масса регулятора на корпус автомобиля для лучшего контакта и охлаждения.

Вот такой незначительный ремонт позволяет продлить жизнь аккумулятору.

Схема подключения

Для того чтобы узнать принцип работы устройства, а также выявить неисправную деталь, следует выяснить, как осуществляется подключение. Для этого имеется схема подключения генератора, которая пригодится, когда потребуется ремонт.

Схема подключения состоит из основных элементов, участвующих в процессе работы агрегата. На фото ниже представлена такая схема подключения генератора с трехуровневым реле на УАЗ Патриот.

Данная схема отображает основные узлы, в которые входят:

генератор;
контрольная лампа;
резистор шунтирующий;
регулятор напряжения;
обмотка возбуждения;
замок зажигания;
обмотка статора;
выпрямитель;
конденсатор;
АКБ.

Подшипник генератора

Подшипник генератора предназначается для того, чтобы ротор устройства имел возможность вращения. Если подшипник выходит из строя, то его следует незамедлительно заменить, так как неисправная его работа может привести к поломке генератора.

В конструкции генератора имеется два подшипника, но мы уделим внимание заднему, который расположен на крышке. Чтобы убедиться, что подшипник работает исправно, следует провести ряд следующих манипуляций:

Провести проверку скорости вращения изделия.
Провести покачивание наружного кольца из стороны в сторону.
Резкими движениями покрутить подшипник по часовой стрелке.

Читайте также: Нанесение воска на кузов автомобиля на мойке

Передний и задний подшипники

Если при выполнении данных манипуляций обнаруживаются заедания, трески или колебания, то подшипник непригоден к дальнейшей эксплуатации.

Если при заведенном двигателе, со стороны генератора слышится характерный свист, скрип, можно остановить двигатель, снять с него ремень привода и покрутить шкив рукой. Иногда этого достаточно чтобы обнаружить неисправность подшипников.

Подшипник зачастую меняется вместе с крышкой генератора, но последнее изделие является дорогостоящим и поэтому многие умельцы прибегают к извлечению устройства самостоятельно.

На этом этапе можно подвести итог и отметить, что необходимо контролировать ток зарядки АКБ, который выдает генератор. При недозарядке АКБ возникает риск выхода из строя электрооборудования автомобиля.

Многие автомобилисты сталкивались с таким понятием, как низкое напряжение в сети. Виновником ситуации становился генератор, который выдавал недостаточное количество тока. Можно ли каким-нибудь способом увеличить напряжение, выдаваемое агрегатом? Как увеличить мощность генератора, не повредив цепь и общую систему.

Диод в схему

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Установка диода с тумблером – самый простой способ увеличить напряжение. Тут не нужно заморачиваться, искать много информации в книжках и т.п. Все максимально доступно, никаких особых сложностей.

Этот вариант увеличения напряжения, несмотря на простоту, дает самый надежный результат. Подходит идеально для отечественных, вазовских моделей авто.

Целью данного способа увеличения напряжения в бортовой сети автомобиля является обман регулятора, который находится внутри генератора. Как известно, на старых отечественных моделях авто (копейка, Ваз 2105 и т.д.) просадка напряжения порой доходит до критичных значений – бывает, и до 12.5 вольт опускается. Аккумулятор, понятно, заряжаться при таком напряжении не будет.

Регулятор напряжения – это те же щетки, таблетка, шоколадка – названий много, но это один и тот же элемент, который отвечает за регулирование напряжение в генераторе. На наших отечественных автомобилях, преимущественно старого года выпуска, таблетки стоят плохого качества. Они плохо регулируют вольтаж, и как было сказано выше, порой значение тока просаживается ниже плинтуса.

Итак, что нужно сделать – вставить дополнительный диод в цепь. Этим мы добьемся следующего: насколько на диоде будет понижено напряжение, настолько регулятор будет повышать общий ток в цепи.

Интегрировать диод можно несколькими способами. Один из лучших – дистанционно. Берется простой тумблер, устанавливается где-нибудь в удобном месте.

Очевидно, что тумблер следует провести через провод на генератор. Вставить диод можно в прорезь моста генератора, в том месте, где проходит проводок с обмотки возбуждения на регулятор. Т.е, диод просто врезаем в проводок между мостом и регулятором.

К диоду выводим отдельно тумблер через два провода, как показано на фото ниже.

Когда напряжения в бортовой сети достаточно, например, в летнее время, диод просто установлен, не задействован. Если тока мало, достаточно включить тумблер, активировав диод. Таким способом, мы обманываем регулятор.

Диоды можно использовать следующие.

Подойдут также их аналоги, например, импортные. Они намного компактнее, изготовлены из пластмассы (корпус). Отечественные – металлические.

С помощью диода можно обеспечить падение напряжения в 0.9 или 1.2 вольт. Таким образом, если просадка получается до 13-13.6, то примерно 1 вольт будет регулятором добавляться. Для зимних нагрузок это нормально. Стандартная просадка регулятора должна быть до 13.8 вольт, не ниже. При таком значении аккумулятор может еще заряжаться, но если вольтаж будет меньше – уже нет.

Особенно критично падение вольтажа ниже стандартных значений для современных кальциевых АКБ. Дело в том, что низкая просадка убивает такие батареи, они портятся. Естественно, не рекомендован и повышенный показатель напряжения. Он должен быть не больше 14.6 вольт (подробнее об этом в таблице, в конце статьи).

Установка диода в цепь – это универсальное решение, дающее хороший результат. Однако следует помнить о некоторых важных моментах:

Соблюдать полярность, подключая дополнительный диод. Если нарушить это правило, то зарядка на АКБ поступать не будет.
Диод обязан быть подобран так, чтобы выдавать ток не менее 5 А.
Желательно устанавливать диод вне генератора, так как он будет сильно греться.
Более эффективными считаются кремниевые диоды. Они способны забирать напряжение в пределах 0.8-1.2. А вот германиевые диоды – не больше 0.7 вольт.

Про регуляторы

Конструктивно таблетки, контролирующие напряжение в генераторе, способны повышать ток до 13.6 вольт. Известно, что существует две схемы подключения регулятора: старая и новая.

Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.

Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.

Читайте также: Оцинкованные автомобили марки список

Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.

Опытные автомобилисты рекомендуют зимой проезжать не меньше 20-30 минут, чтобы восстановить АКБ.

Итак, как же решается проблема? Очевидно, что наилучший вариант – повысить напряжение в бортовой сети, а как это сделать? Необходимо заставить таблетку «поверить», что якобы в сети низкое напряжение. Тем самым, мы добьемся того, что ген будет выдавать недостающий вольтаж.

Низкое напряжение в бортовой сети автомобиля может быть вызвано наличием большого количества потребителей. Например, если используется мощная акустическая система с сабвуфером и усилителем, спады напряжения неизбежны.

Вместо диода использовать можно также специальные регуляторы, которые выдают три значения вольтажа, в зависимости от температуры воздуха: 13.2, 13.9 и 14.5 вольт. Получается три режима: летний, весна/осень и зима.

Рекомендуем к просмотру таблицу, где приведены данные о нормальном заряде АКБ и стандартной работе генератора.

Степень заряженности АКБ	Заряжать АКБ зарядным устройством	Работа генератора
12,72 вольт — 100%	Если ЭДС— меньше 12,6 В	норма — от 13,6 В — до 14,4 В
12,50 вольт — 75%	Uнагрузки —меньше 9 В ( нагрузочная вилка)	меньше 13,6 В – недозаряд(плохо)
12,35 вольт — 50%	Плотность электролита— меньше 1,25г/см	больше 14,4 В – перезаряд. (тоже плохо)
12,10 вольт — 25%

Эффективность диода, повышающего напряжение в бортовой сети, не подлежит сомнениям. Так делают почти все опытные автомобилисты, владельцы отечественных моделей. После этого, машина будет легко запускаться не только летом, но и зимой. Высокий ток – четкая зарядка.

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.
