Как заменить венец маховика уаз 469

Как поменять венец на маховике на уаз

Венец или ободок маховика

Являясь одним из важнейших и нужных частей любой автомашины, маховик выполняет несколько функций одновременно. Из-за больших нагрузок, несмотря на свои высокие прочностные характеристики, он имеет свойство изнашиваться. Узнайте, как заменить венец на маховике своими руками быстро и без проблем.

Венец или ободок

Самая уязвимая часть обычного, стандартного маховика – это венец или ободок с зубчиками. На 2-массовой разновидности элемента, где есть еще пружины и демпферная система, венец входит в число самых ремонтируемых компонентов.

Установка венца маховика

Симптомом, явным признаком проблемы с маховиком становится металлический скрежет, издаваемый автомобилем вместо запуска, когда водитель крутит ключ в ЗЗ.

Маховик более не схватывает, пытается это сделать своими зубчиками, но зацепа с коленвалом не происходит. В итоге проскальзывания и издается этот неприятный звук. «Преривистый» запуск – так принято величать эту неисправность автомобиля, причину которой изначально начинают искать в стартере, бендиксе или в шестернях. Но все без проку, ведь виновником является сам маховик, а вернее, его ободок, у которого просто стерлись или поломались зубья.

Зубчатое колесо маховика имеет конструкцию простейшую. Можно сказать, что это просто большой железный диск со специальной насадкой по всему своему периметру.

Алгоритм проведения замены

Как снять венец с маховика самому

Для начала ознакомимся с трудностями операции, чтобы заранее подготовиться к ним:

Ободок может сидеть настолько крепко, что снять его можно будет лишь путем нагрева.
Посадка нового ободка с зубьями должна быть проведена по инструкции, правильно, иначе проблемы не за горами.

Итак, вот как все делается:

маховик подвергается нагреву (200-250 гр. по Цельс. на полчаса);
испорченный ободок сбивается мягким зубилом;
нагревается новый венец;
сажается на маховик.

После остывания ободок сядет настолько крепко, насколько требуется для его корректной работы.

Внимание. На венцах есть фаска с внутренней стороны. И когда ставится новый ободок, то рекомендуется ставить фаской вниз. Таким образом он легче сядет на маховик.

Полезно будет рассмотреть отдельно еще один способ, как надеть венец на маховик в домашних условиях. Вот, что нужно сделать:

поставить маховик на стол;
установить на него венец;
взять какой-нибудь нагревающий прибор (можно паяльник);
нагреть элемент хорошенько, по всему периметру.

Совет. Не рекомендуется держать огонь долго в одном месте. Следует вести его по кругу, не останавливаясь, несколько раз.

Венец автоматически сядет на место после нагрева. Не помешает стукнуть пару раз молотком. Хорошо нагретый ободок будет даже вращаться по маховику, настолько металл расширится. А когда остынет, уже и не снимешь.

Нагревать венец паяльной лампой нужно строго равномерно. Если этого не сделать, то ободок может сесть не ровно, и тогда проблем не избежать. В конкретном случае, зубья венца начнут стачиваться быстро в одном месте, и в скором времени нужно будет заново менять венец.

Сильный нагрев приводит к тому, что металл теряет свою изначальную закалку. По этой причине греть следует тоже строго в пределах требуемой температуры, не больше.

В некоторых случаях удается посадить венец даже на холодную. Это идеальный вариант проведения операции, который не скажется на порче металла. Только не всегда это получается, но попробовать стоит.

Как снять и поставить венец на маховик

Напоследок еще один способ, как сбить и поставить новый венец. Делается следующее:

на маленькую опору (по размерам меньше маховика в диаметре) ставится два старых поршня;
сверху кладется маховик;
бородок или зубило ставится в том месте венца, где имеется специальная выемка;
не очень сильными ударами молотка выбивается ободок;
маховик поворачивается, зубило ставится в следующую выемку, выбивается и так по кругу.

Как правило, чтобы выбить ободок, достаточно ударить с двух сторон.

маховик поворачивается обратной стороной;
ставится новый венец;
прижимается с одной стороны тисками (слегка);
по кругу легкими ударами молотка венец сажается на место.

Если поставить его на холодную не удается, придется нагревать. Можно положить венец на электрическую плитку, что с несколькими нагревательными дисками.

Нагрев венца маховика на плитке

Замена венца маховика. Инструкция универсальная, можно применить к ВАЗ

Информация

Типы, конструкция и характеристики венца маховика

Прежде всего следует заметить, что сегодня используются маховики двух типов — со съемным и несъемным венцом. Наибольшее распространение имеют маховики со съемным зубчатым венцом — эти детали более просты и надежны в работе, они обладают высокой ремонтопригодностью и позволяют экономить на производстве и ремонте автомобилей. Маховики с несъемными венцами здесь мы рассматривать не будем.

Конструктивно все венцы очень просты: это стальной обод, на наружной поверхности которого выточены зубцы для зацепления с шестерней стартера. Венец изготавливается из различных сортов стали, он жестко монтируется на маховик и при необходимости может быть заменен.

Венец может монтироваться на маховик двумя способами:

Запрессовка без дополнительного крепежа;
Болтовое соединение с маховиком.

В первом случае маховик представляет собой обод с гладкой внутренней поверхностью, который напрессовывается маховик, а связь между деталями обеспечивают силы трения. Перед напрессовыванием венец нагревается, а после посадки на маховик охлаждается и сжимается, чем обеспечивается максимально плотная посадка детали.

Обычно такое устройство имеют зубчатые ободья маховиков небольших по объему двигателей (легковых и некоторых грузовых авто), при пуске которых создаются относительно небольшие силы. В таких двигателях зубья венцов подвержены небольшому износу, поэтому данные детали могут нормально работать вплоть до выработки ресурса силового агрегата.

Во втором случае на внутренней поверхности венца предусмотрен фланец с рядом отверстий для болтов, посредством которых деталь монтируется на маховик. Наиболее часто такие венцы используются на мощных двигателях, при запуске которых зубатая передача подвергается значительным нагрузкам. Болтовое соединение позволяет без труда заменить изношенный венец, не прибегая к специальному инструменту или приспособлениям.

Венцы маховика имеют три основные характеристики:

Диаметр;
Число зубьев Z;
Модуль зацепления (модуль зубьев, модуль колеса) m.

Диаметр и количество зубьев венца лежат в очень широких пределах, данные характеристики могут отличаться даже для двигателей одной модели, но с различными типами стартеров. Обычно число зубьев лежит в пределах 113 — 145 штук, а диаметр венцов — от 250 мм на двигателях легковых автомобилей до 500 мм и более на мощных дизелях.

Модуль зацепления — это отношение диаметра делительной окружности к числу зубцов венца. Делительная окружность — условная окружность, которая делит зубцы шестерни на две части (ножку и головку), она пролегает примерно на середине высоты зубьев. Значение модуля зацепления зубчатых венцов маховиков лежит в пределах от 2 до 4,25 с шагом 0,25.

Как правило, основные характеристики венцов (модуль зацепления и количество зубцов) указывается производителем, данные числа могут наноситься непосредственно на венец. Все характеристики необходимо учитывать при выборе венцов.

Вопросы выбора и замены венца маховика

В процессе эксплуатации двигателя зубцы венца подвергаются интенсивному износу, который может усиливаться при некорректной работе стартера (например, если бендикс не сразу отводит шестерню от венца при пуске двигателя или неправильно позиционирует шестерню относительно венца). Поэтому с течением времени зубцы венца стачиваются и выкрашиваются, что приводит к ухудшению запуска двигателя или даже к невозможности выполнить его с помощью стартера. При износе зубцов венец необходимо перевернуть или заменить на новый.

Зубцы венца изнашиваются только с наружного верхнего угла, а обращенная к маховику сторона зубцов остается нетронутой. Поэтому при достижении критического износа венец можно снять, перевернуть, и установить целой стороной зубцов наружу. При замене необходимо соблюдать правильность установки обода, чтобы не сбить балансировку маховика. Сделать это помогает специальная метка на венце и маховике. При повторном износе венец просто меняется на новый.

На замену нужно выбирать зубчатый обод маховика с теми же характеристиками, что имела старая деталь. Особое внимание необходимо уделять модулю зацепления m — эта характеристика должна иметь то же значение, что и у старого венца. Если же вместе с венцом маховика меняется и шестерня стартера, то обе детали должны иметь одинаковый модуль зацепления. То есть, при ремонте вполне допускается использование шестерни и венца с другим количеством зубцов, но при этом их mдолжен иметь одно значение.

Замена венца производится на демонтированном маховике в соответствии с инструкцией по ремонту данного конкретного автомобиля. Как правило, напрессованные венцы можно снимать и устанавливать только после нагрева — деталь при нагреве расширяется и может быть снята или установлена на свое посадочное место.

При правильном выборе и замене зубчатого венца маховика двигатель будет уверенно запускаться, а зубчатая передача будет подвергаться минимальному износу.

Еще в этом разделе

Почему не льют полностью вместе с зубами?

Я тоже задавал себе такой вопрос – ведь кажется легче просто взять и вылить готовый маховик уже в форме шестерни, и не «запариваться» на различные венцы! Просто? А вот нет!

Все дело в весе, прочности и цене – венец, как правило, делают из тяжелых и прочных металлов, это может быть чугун (или его сплавы), некоторые виды стали и т.д. Этот металл не легкий, да еще он должен выдерживать нагрузки. Если сделать всю «болванку» из такого металла, она получится — прочной, но намного тяжелее и дороже!

Еще одна причина – ремонт. Сейчас сточившийся венец, просто снимают и одевают новый, тем самым экономится много сил и денег. А полностью литую деталь уже не отремонтировать (если например, сломало зубы), только переплавка и новая отливка.

Процесс замены, своими руками

Если все же у вас есть большая потребность в замене венца маховика своими руками, возможно, вам поможет моя инструкция.

1) Венец сидит прочно, просто снять его не получится, нужно нагревать и затем сбивать.

2) Новый венец важно посадить ровно — также, как крепился старый. Его также нагреваем, чтобы одеть, но главное не перекалить.

Для начала нам нужно нагреть маховик, и после сбить с него испорченный венец. Конечно, многие не запариваются и просто «бьют на холодную», однако не на всех моделях он может сойти, я имею ввиду что если на ВАЗ сходит, то на иномарке может застопориться. Поэтому самый простой способ, положить маховик в духовку, нагреть его до 200 – 250 градусов. Лежать он там будет примерно 20 — 30 минут.

После этого берем мягкое зубило, желательно из меди или латуни и при помощи молотка удаляем венец, просто сбиваем его вниз (а если честно, то нагретый может сняться от руки). Если говорить про ВАЗ — то у него на одной стороне бортик, нужно бить от него. Если все сделали правильно, то он слетит за несколько ударов молотком.

Тут уже посложнее — новый венец просто забить (на холодную) не получится, вы его расколете или повредите. Нужно в ОБЯЗАТЕЛЬНОМ порядке нагреть! Главное не перегреть, ведь можно изменить металл если раскалить его до красна, тем самым прочность упадет.

Мой вам совет — опять кладем в духовку и нагреваем (250 градусов), можно положить на одну-две электрические плитки, только вот воздействовать прямым огнем я вам не советую.

Из курса физики мы знаем — если нагреть металл он расширяется, а эта деталь сделана так, что при подогреве она изменит размеры, после просто и легко сядет на свое законное место. Часто даже забивать молотком не нужно. Главное посадить до стопорящего бортика!

После того как металл остынет, он прочно сядет на диск маховика (не стащишь). Вот и вся замена.

Замена венца маховика. Инструкция универсальная, можно применить к ВАЗ

Маховик одна из самых важных частей любого автомобиля, будь то грузовой или легковой тип. Но зачастую он может износиться, бывает это любо от времени и большого пробега, либо от некачественной запчасти, а точнее части – именуемой «венцом». Проблема может проявляться так – вы крутите ключ, а вместо того чтобы запуститься, машина издает металлический скрежет и не запускается …

Замена венца маховика

Может кстати еще, пытаться схватывать, но как бы «проскальзывать»! То есть «прерывистый» запуск. Многие автовладельцы начинают копаться в этой неисправности, и смотрят первым делом стартер, его шестерню и бендикс.

Вторым, смотрят сам маховик. Если честно, то этот зубчатый диск имеет простеющую конструкцию. По сути это большой металлический диск, на который одевают специальный венец, это и есть зубья, которые вступают в зацепление со стартером.

Не проще ли купить новый?

венец

Поэтому итог – замена должна выполняться профессионалами, желательно на СТО, с гарантией.

Почему не льют полностью вместе с зубами?

Я тоже задавал себе такой вопрос – ведь кажется легче просто взять и вылить готовый маховик уже в форме шестерни, и не «запариваться» на различные венцы! Просто? А вот нет!

Маховик

Процесс замены, своими руками

Для начала давайте определим сложности, будем считать, что маховик уже снят:

1) Венец сидит прочно, просто снять его не получится, нужно нагревать и затем сбивать.

НУ что давайте приступим.

сбиваем

без венца

в духовке

натягиваем

После того как металл остынет, он прочно сядет на диск маховика (не стащишь). Вот и вся замена.

Ремонт двигателя ВАЗ 2110 2111 2112

Самостоятельная замена венца маховика ВАЗ 2109

По сути дела, маховик двигателя является составной частью нескольких самостоятельных систем. К его функциям можно отнести:

уменьшение колебаний при вращении коленвала ДВС. В этом случае маховик выступает как часть двигателя;
передачу момента на КПП от силового агрегата. Маховик кроме всего прочего является первичным диском сцепления;
передачу момента на коленвал от стартера. Через венец маховика от стартера поступает момент для раскручивания коленвала и запуска двигателя.

Чтобы лучше понять принцип его работы и те возможности, которые реализует конкретное устройство, надо рассмотреть отдельно каждый случай применения.

Как заменить венец маховика ВАЗ 2109

Чтоб снять трансмиссию без слива масла и отключения приводов, необходимо снять два продольных рычага («сабли»).
Демонтировать стартер, отсоединить кулису, две опоры КПП. Затем отсоединять провода массы датчика заднего хода.
После отключения рычагов поперечного хода строек хватит для отсоединения коробки от двигателя.
Снятую КПП отставить на пол. Теперь доступ к маховику и сцеплению свободен.
Зафиксировать маховик (для этого есть специальный фиксатор), выкрутить его болты. Если специального инструмента нет, можно сделать что-то подобное своими руками. Как вариант – просверлить отверстия в направляющей северной стойки, болтами крепления корзины прикрутить ее к маховику. Это устройство дает возможность избежать проворачивания маховика.

Самостоятельная замена венца маховика ВАЗ 2109

Как заменить венец маховика ВАЗ 2109 своими руками

Для чего нужен маховик

Как элемент ДВС. Основное, если так можно сказать, самое первое его применение. Понять выполняемые в этом случае функции поможет фото

Здесь: 1 – шейка шатунная, 2 – противовес, 3 – маховик с венцом 4 – коренная шейка, 5 – коленвал. Работа четырехтактного ДВС подразумевает, что энергия от сгорания топлива появляется неравномерно из-за того, что в разных цилиндрах этот процесс происходит в разное время. Такое ее поступление обуславливает изменяющийся во времени момент на валу ДВС. Для сглаживания этих пульсаций, а также любых неравномерностей при вращении коленвала, предусмотрено использование маховика, выступающего своеобразным аккумулятором кинетической энергии.

1 – маховик, 2 – сцепление в сборе. В данном случае от маховика сцепление получает крутящий момент, выдаваемый ДВС, а затем передает его дальше на КПП. Не касаясь того, как организовано взаимодействие маховик-сцепление, стоит только отметить, что здесь он выступает в двоякой роли – как оконечный элемент ДВС, на который поступает развиваемый крутящий момент, и как часть сцепления, этот момент получающий.

Принцип работы, в этом случае, следующий – при повороте ключа зажигания реле вводит в зацепление венец маховика и шестеренку на валу стартера. Стартер начинает крутиться, создаваемый им момент раскручивает маховик и, соответственно, коленвал двигателя. Он запускается, после чего венец маховика и стартер разъединяются. Теперь должно быть понятно, для чего нужен венец.

Замена ремня ГРМ — ВАЗ 2109. Карбюратор — Ведущий авто портал

Отечественный завод по производству автомобилей, выпускает машины не самого лучшего качества, при этом, запчасти к ним, хоть и достаточно дешевые,но имеют те же проблемы с кондицией, что и сами машины. Довольно часто необходимо менять ремешок ГРМ, период износа составляет в среднем 60 тысяч километров. Здесь будет рассмотрено как самостоятельно поменять ремень ГРМ на ВАЗ 2109. Для первого этапа необходимо отогнать машину на достаточно ровное место. Далее при помощи домкрата поднимаем переднее колесо с правой стороны, предварительно зафиксировав положение машины упорами и ручником. Снимаем колесо, и ставим упор под порожек.

Чтобы выполнить работы по замене ремня нужны определенные приспособления : — Накидывающиеся ключи 8, 10, 17 и 19 мм — Ключ для проворачивания ролика натяжения

— Шлицевая отвертка большой толщины

— Ролика натяжения — Новый ремешок

Нам потребуется свободный доступ к шкиву коленвала, для этого нужно будет снять брызговик, при помощи ключа на 8. Дальше потребуется демонтировать ремень привода генератора ключом 19 и 17. Для этого необходимо сместить генератор к двигателю и придвинуть его максимально близко, дальше можно снимать ремень. Следующий этап — снятие защитное кожуха который закрывает ремень ГРМ. Далее аккуратно выкручиваем болт, который крепит шкив привода на коленвале. Нужно снять шкив привода генератора, предварительно правильно совместив метки, как показано на фото ниже.

После проделанных процедур, обратно вкручиваем болт фиксации шкива коленвала и крутим по часовой стрелке.

Для того чтобы без проблем демонтировать ремень, уменьшаем натяжение ролика натяга или совсем снимаем его.

Проделываем операции в обратном порядке (внимательно совмещайте метки.)

Следующая операция — натяжение привода ГРМ.

Теперь можно спокойно снять старый ремень и установить новый. Не приступать к натяжке пока не совпали метки, как показано ниже.

Вставляем ключ в ролик натяжения и крутим по часовой стрелке, несильно поджимаем гайку ключом, потом, рукой, проворачиваем ремешок на 90 градусов.

Крутим коленвал ключом до совершения ремнем двух полных оборотов.

Теперь можно закрутить гайку крепления ролика натяга до упора. Очень сильно подтягивать не стоит потому, что можно погнуть шпильку которая крепит ролик, что приведет к соскакивания ремешка ГРМ. Ставим обратно шкив коленвала, кожух привода, ремешок генератора, подтягиваем до нужной упругости и крепим сам генератор. Крепим брызговик на свое место, прикручиваем обратно правое колесо и снимем автомобиль с домкрата. В прилагаемом видео , можно более детально ознакомится с процедурой замены ремешка ГРМ для ВАЗ 2109:

Самостоятельная замена ремня поможет сэкономить денежные средства на покупку других запчастей, которые несомненно понадобятся для вашей «девятки», поскольку процесс эксплуатации любого автомобиля, в наших реалиях, требует значительных затрат и крепких нервов. Удачи на дорогах Нашей необъятной родины.

Обычный, демпферный маховик и другие его виды

Конструктивно различают такие виды его исполнения:

сплошной или обычный;
двухмассовый или демпферный;
облегченный.

Наиболее распространенным является сплошной маховик. По сути дела – это обычный металлический диск, на котором по торцу выполнен венец.

Для разных моделей автомобиля используется свое исполнение, обычно диаметр диска тридцать-сорок сантиметров. Как пример можно привести диск ВАЗ 2101, его вес равен 6,7 кг, а диаметр сцепления двести мм, тогда как для ВАЗ 2110 – вес 6,3 кг. Не существует единого варианта для любых моделей, на все ВАЗ, например, такие как 2112, 2114, 2110, применяется свое исполнение.

Двухмассовый маховик, принцип работы

При этом возникает несколько дополнительных источников нагрузки. Неравномерность процессов воспламенения топлива приводит к тому, что коленвал вращается также неравномерно. Ее частично сглаживает маховик. Но есть еще одна особенность – при ускорении автомобиля коленвал раскручивается с большей частотой, чем работал раньше.

Для вала она превышает частоту вращения маховика, вал уже раскрутился, а маховик, благодаря своей инерционности, – нет, вследствие чего возникают дополнительные нагрузки, так называемые «крутильные колебания». Они передаются в трансмиссию, в результате чего появляется дополнительный стук, вибрация в КПП и прочие подобные подарки. Выходом из такой ситуации может стать использование двухмассового маховика.

Что же это за устройство, позволяющее добиться отличного результата? Двухмассовый маховик показан на фото, по сути дела, он представляет собой два диска, соединённых между собой пружинами.

Конструктивное исполнение конкретного двухмассового устройства может быть отличным от показанного выше. В любом случае – это два диска, соединенных подшипником. Первый диск крепится на коленвал, и на нем располагается венец для подключения стартера, второй связан со сцеплением. Между дисками установлена пружинная демпферная система. Диски имеют возможность вращаться друг относительно друга, при этом пружины гасят рывки и различные колебания, возникающие при работе ДВС.

Однако не все хорошо, во всяком случае, двухмассовый маховик не может похвастаться широким применением, например, как обычный маховик ВАЗ 2108.

А все дело в том, что при движении на малых оборотах, особенно на автомобилях с дизельными двигателями, обладающими при этом повышенным моментом, неравномерность воспламенения топлива максимальна. Следствием движения в таком режиме будет возникновение значительных крутильных колебаний, приводящих к увеличенному уровню нагрузки на демпферные пружины. В результате чего двухмассовый маховик выходит из строя. Стоит отметить, что кроме двухмассового маховика есть и другие его разновидности, но это тема уже отдельного разговора.

Меняем венец на маховике ВАЗ2109

В двигателе после длительной интенсивной эксплуатации появляются скрипы или стуки, что обычно свидетельствует о том, что венец маховика повреждён. Новый венец стоит порядка 200 р., а его замену стоит рассмотреть поподробнее, так как заменить венец на маховике «девятки» нетрудно собственноручно в условиях гаража. Собственно работы по замене венца начинаются с демонтажа корзины сцепления, ПП и непосредственно самого маховика.

Кстати, для демонтажа трансмиссии не отключая провода и не сливая масло, снимите 2 продольных рычага (так званых «сабель»). Затем выполняется демонтаж стартера, отсоединяется кулиса с двумя опорами коробки передач. Далее отсоединяются провода от датчика заднего хода и масса.

Помните, что когда будут отсоединены поперечные рычаги, то хода стоек вполне хватает для отсоединения коробки от мотора. Сняв коробку передач, оставьте её на полу и теперь можно беспрепятственно ремонтировать маховик (менять венец в данном случае). Прежде всего, маховик фиксируется посредством специального приспособления (фиксатора), а в дальнейшим из него выкручиваются болты. Когда нет специального инструмента, его несложно изготовить собственноручно. К примеру, высверлив отверстие в направляющей северной стойке, корзина болтами прикручивается к маховику, что исключает его проворачивание. К слову, перед тем, как снять маховик желательно пометить метками соосность расположения коленвала и маховика.

Далее старый венец сбивается посредством молотка и выколотки. Затем немножко разогрев новый венец аккуратно наденьте на маховик. Очень важно помнить, что новая деталь устанавливается внутренней фаской в направлении маховика. Сборка осуществляется в обратном порядке, а болты корзины затягиваются динамометрическим ключом с моментом указанным в инструкции в автомобилю. К тому же, во избежание перекосов затяжки, она выполняется обязательно в шахматном порядке. Также, чтобы отцентровать ведомый диск желательно использование уплотнителя на четверть состоящим из слоя изоленты, который доводит диаметр до 15 и 20 мм.

Ещё один важный момент заключается в том, что затягивание болтов поперечного рычага и стабилизатора выполняется когда автомобиль стоит поверхности. Работы по замене венца на этом считаются успешно выполненными.

Как происходит замена катализатора можно узнать на сайте . Так же вы можете ознакомиться с расценками на выполнение работ выполняемыми специалистами.
(Не забудь проголосовать)
Loading …

Как установить венец на маховик с нагревом и без

Венец или ободок маховика

Венец или ободок

Установка венца маховика

Алгоритм проведения замены

Как снять венец с маховика самому

Для начала ознакомимся с трудностями операции, чтобы заранее подготовиться к ним:

Ободок может сидеть настолько крепко, что снять его можно будет лишь путем нагрева.
Посадка нового ободка с зубьями должна быть проведена по инструкции, правильно, иначе проблемы не за горами.

Итак, вот как все делается:

маховик подвергается нагреву (200-250 гр. по Цельс. на полчаса);
испорченный ободок сбивается мягким зубилом;
нагревается новый венец;
сажается на маховик.

После остывания ободок сядет настолько крепко, насколько требуется для его корректной работы.

Внимание. На венцах есть фаска с внутренней стороны. И когда ставится новый ободок, то рекомендуется ставить фаской вниз. Таким образом он легче сядет на маховик.

поставить маховик на стол;
установить на него венец;
взять какой-нибудь нагревающий прибор (можно паяльник);
нагреть элемент хорошенько, по всему периметру.

Сильный нагрев приводит к тому, что металл теряет свою изначальную закалку. По этой причине греть следует тоже строго в пределах требуемой температуры, не больше.

Как снять и поставить венец на маховик

Напоследок еще один способ, как сбить и поставить новый венец. Делается следующее:

на маленькую опору (по размерам меньше маховика в диаметре) ставится два старых поршня;
сверху кладется маховик;
бородок или зубило ставится в том месте венца, где имеется специальная выемка;
не очень сильными ударами молотка выбивается ободок;
маховик поворачивается, зубило ставится в следующую выемку, выбивается и так по кругу.

Как правило, чтобы выбить ободок, достаточно ударить с двух сторон.

маховик поворачивается обратной стороной;
ставится новый венец;
прижимается с одной стороны тисками (слегка);
по кругу легкими ударами молотка венец сажается на место.

Крепление и демонтаж болта маховика

Маховик ВАЗ 2109 является частью трансмиссии этого автомобиля. Он расположен между двигателем и сцеплением. Этот агрегат является выходной точкой двигателя внутреннего сгорания (ДВС) и входной точкой привода авто, соединяется с ведущим валом коробки переключения передач (КПП). В машине маховик выполняет три функции:

Повышает равномерность вращения коленчатого вала двигателя, сглаживает колебания величины крутящего момента, передаваемого с поршней камер сгорания через кривошипно-шатунный механизм на коленчатый вал ДВС. Дело в том, что при каждом обороте коленчатого вала происходит два взрывообразных акта сгорания топливо-воздушной смеси в цилиндрах автомобиля, и если бы не маховик, коленвал бы сильно дёргался дважды за каждый свой оборот. Маховик сглаживает эти пульсации, накапливая и отдавая кинетическую энергию вращательного движения.
Обеспечивает передачу крутящего момента от двигателя к коробке. Этот агрегат является первичным, ведущим диском механизма сцепления. При отпущенной педали сцепления ведомый диск прижимается к маховику, обеспечивает вращение выходного вала КПП и приводит во вращение ведущие передние колёса ВАЗ 2109.
При запуске автомобиля маховик обеспечивает передачу крутящего момента от стартёра на коленвал двигателя. При повороте ключа зажигания в положение «стартёр» происходит зацепление шестерёнки стартёра с зубьями венца — таким образом раскручиваются маховик и коленвал. В цилиндры подаётся искра зажигания и двигатель запускается. Ключ зажигания возвращается в положение «зажигание» и шестерёнка стартёра выходит из зацепления с венцом.

С точки зрения эксплуатации именно венец является самым уязвимым местом. Наиболее распространённая поломка — износ его зубьев. Если износ достигает критического уровня, шестерёнка стартёра не входит в зацепление с венцом и запуск двигателя от аккумулятора становится невозможен. Приходится заводиться с толчка.

ВАЗ 2109 | Снятие, проверка состояния и установка маховика

Снятие, проверка состояния и установка маховика
Общая информация
Маховик отлит из чугуна и обеспечивает равномерность работы двигателя. Кроме того, маховик служит опорой сцепления. По периметру образующей поверхности маховика установлен зубчатый венец, в зацепление с которым вводится приводная шестерня стартера при запуске двигателя.

Зубчатый венец выполнен из стали и закален током высокой частоты. Венец напрессовывается на тело маховика после предварительного разогрева до температуры 180 ÷ 200°С.

Фрикционная поверхность маховика, сопрягаемая с диском сцепления подвергнута очень тщательной механической обработке.

Маховик крепится к фланцу коленчатого вала при помощи четырех болтов М10х1, которые контрятся специальной шайбой, общей для всех четырех болтов.

Все маховики балансируются статически (допустимый дисбаланс оставляет не более 0.1 Нм). После посадки на коленчатый вал производится динамическая балансировка маховика в сборе.

Во время эксплуатации автомобиля износу подвергается задняя поверхность маховика, взаимодействующая с диском сцепления, а также его зубчатый венец. Ремонт задней поверхности маховика состоит в ее перешлифовке на специальном шлифовальном станке с соблюдением необходимых допусков. Что касается венца, то при выявлении признаков значительного износа зубьев или их повреждении, он подлежит замене.

Изношенный венец снимается с маховика при помощи пресса. Альтернативно, в основании венца просверливается одно или несколько отверстий диаметром 12 ÷ 13 мм так, чтобы венец треснул. Постарайтесь не повредить собственно маховик.

Новый венец перед установкой следует разогреть в электропечи до температуры 180 ÷ 200°С. горячий венец укладывается на плоскую поверхность, затем в него запрессовывается маховик, который предварительно лучше охладить.

При снятии маховика с коленчатого вала следует помнить, он подвергнут динамической балансировке, а потому должен устанавливаться при сборке строго в прежнее положение — нанесите посадочные метки.

Демонтаж элементов трансмиссии

Ремонт и замена маховика ВАЗ 2109 являются процедурами средней сложности и могут быть выполнены своими силами при наличии определённого опыта. Кроме того, понадобится мастерская со смотровой ямой, стандартный набор слесарных инструментов, газовая горелка для прогрева венца при его установке, динамометрический ключ для тарированной по усилиям затяжки болтов.

Как снять маховик с минимальными усилиями? Конструкция коробки передач и сцепления ВАЗ 2109 позволяет при их демонтаже обойтись без слива масла и разборки КПП. Для снятия трансмиссии проделайте следующие операции:

Снимите оба продольных рычага (их часто называют саблями), демонтируйте стартёр.
Отсоедините обе опоры коробки и кулису. Не забудьте отсоединить контакты датчика заднего хода.
Снимите отсоединённую от двигателя КПП. Откроется доступ к маховику. Перед демонтажом тщательно промаркируйте его текущее положение по отношению к коленчатому валу.
Отвинчивая болты крепления маховика, желательно попросить кого-нибудь придержать его, чтобы избежать выпадения. Будьте осторожны, он весит около шести килограммов.

Принцип работы автомобильного сцепления

В картере из алюминия (17), находится однодисковое сцепление с нажимной пружиной диафрагменного типа. Алюминиевый картер крепится к блоку двигателя тремя болтами и 1-ой шпилькой, и это объединяется с коробкой переключения передач. Кожух сцепления (10) соединяется шестью болтами с маховиком (номер 13). Кожух имеет три отверстия, в которые входят штифты маховика при установке. Кожух (10) соединяется ведущим диском (12) с помощью трёх упругих стальных пластин. Этот узел рекомендуется менять в полном сборе, так как он балансируется на стенде.

Эта замена требуется при уменьшении усилия на педали при выключении сцепления (это говорит о просадке пружины или большой износ поверхности ведущего диска), а также при износе более 0,8 мм лепестков нажимной пружины (18). На шлицах первичного вала (15) коробки переключения передач установлен ведомый диск (14) в сборе с пружинно-фрикционным демпфером крутильных колебаний. Замена требуется если: от заклёпок до накладок меньше 0,2 мм, задирах, растрескивании, неравномерном износе, биение диска в зоне накладок больше чем 0,5 мм. Читайте подробнее статьи про ремонт сцепления и как снять маховик.

Монтаж элементов трансмиссии

Установка агрегатов на автомобиль проводится в порядке, обратном демонтажу. Маховик с новым венцом поместите на его штатное место на коленвал, используя нанесённые при разборке агрегата метки. Закрепите его монтажными болтами. Затяжку болтов рекомендуется выполнять динамометрическим ключом. Усилие затяжки должно составлять примерно 75 Нм. Схема затяжки — в шахматном порядке, это позволит избежать перекосов.

Установив отремонтированный агрегат, верните на место сцепление. Отцентрируйте ведомый диск. Установите остальные элементы трансмиссии. Если вы используете подъёмник, учтите, что затяжку креплений стабилизатора и поперечного рычага необходимо проводить после опускания автомобиля на землю. Эти элементы конструкции следует фиксировать под рабочей нагрузкой. Установите стартёр, подключите датчик заднего хода.

Всё готово — в путь с надеждой, что ваш ветеран не подведёт вас на дороге. Старайтесь не слишком нагружать уже довольно пожилой автомобиль. Помните, что последняя «девятка» сошла с конвейера АвтоВАЗа полтора десятка лет назад.

Не поддавайтесь искушению использовать тюнинговые примочки, такие как облегчённый маховик на ВАЗ 2109. Возросшими вибронагрузками он разнесёт вам двигатель и трансмиссию. С машиной такого возраста экспериментировать не стоит.

Производитель: Россия. Артикул: 12859.

Применяется для фиксации шкивов (шестерен) при замене ремня (цепи) ГРМ. Так же подходит для фиксации шкивов (шестерен) распредвала и топливного насоса.

снятие, установка и дефектовка маховика на автомобилях ваз 2108, ваз 2109, ваз 21099

Предварительно снимите с автомобиля ваз 2108, ваз 2109, ваз 21099 коробку передач и сцепление (см. разд. 5 «Трансмиссия»).

1. Отверните шесть болтов крепления маховика. При этом с помощью отвертки удерживайте маховик от проворачивания, ввернув предварительно один из болтов крепления коробки передач.

2. Вместе с последним болтом, придерживая маховик, снимите стопорную пластину болтов.

3. Снимите маховик с фланца коленвала.

4. Проверьте состояние зубьев обода маховика и в случае их повреждения замените маховик.

5. Замените или отремонтируйте маховик, если на поверхностях прилегания ведомого диска сцепления или…

6.… фланца коленвала обнаружены риски и задиры. Проверить и отремонтировать маховик можно в мастерской, имеющей специальное оборудование. Неплоскостность поверхности 3 (рис. 4.4) прилегания ведомого диска сцепления не должна превышать 0,06 мм. Непараллельность поверхностей прилегания ведомого диска сцепления и поверхности 2 для крепления сцепления не должна превышать 0,1 мм. Биение маховика на поверхностях 3 и 1 не должно превышать 0,1 мм. Для удаления глубоких рисок и задиров поверхность 3 маховика можно проточить, при этом слой снимаемого металла не должен превышать 1 мм. Одновременно с поверхностью 3 необходимо проточить поверхность 2, выдерживая размер между ними (0,5+0,1) мм. При проточке выдержите параллельность поверхностей 3 и 1.

Рис. 4.4. Маховик ваз 2108, ваз 2109, ваз 21099 1 — поверхность, прилегающая к фланцу коленвала; 2 — место проверки поверхности для крепления сцепления; 3 — место проверки биения опорной поверхности ведомого диска сцепления ПРИМЕЧАНИЕ Перед установкой маховика на автомобиль ваз 2108, ваз 2109, ваз 21099 нанесите на резьбу болтов его крепления герметик, предварительно обезжирив болты и резьбовые отверстия под них.

Установите маховик на автомобиль ваз 2108, ваз 2109, ваз 21099 в порядке, обратном снятию, совместив отверстия на маховике и фланце коленвала (они расположены асимметрично).

Замена венца маховика ВАЗ 2109 своими руками

Я решил немного схитрить и снять трансмиссию более удобным и простым способом — не сливая масло и не отключая приводы. Для этого нужно полностью снять оба продольных рычага, которые чаще называют «саблями».
Далее, снимите стартер и отсоедините кулису, обе опоры КПП и провода массы датчика заднего хода.
Когда сняты рычаги, поперечного хода стоек достаточно для того чтобы отсоединить коробку от двигателя.
Поставьте снятую КПП на пол, теперь у вас должен образоваться полный доступ к маховику и сцеплению.
Чтобы открутить болты маховика нужно хорошо зафиксировать сам маховик. Для этого существует специальный фиксатор, если вы не имеете такового можно изготовить что-нибудь похожее. Я для себя изготовил самодельный аналог из направляющей, которая была взята из серверной стойки, в ней были проделаны отверстия. После, направляющая была прикручена к маховику при помощи болтов крепления корзины. За это импровизированное приспособление удерживайте маховик от проворачивания.

Прежде чем снять маховик обязательно пометьте взаимное расположение маховика и коленвала.
Сбейте старый венец, используя выколотку и молоток.
Замена венца маховика ВАЗ 2109 производится следующим образом. Возьмите новый венец маховика и разогрейте. Я лично для этого использовал бумагу, ею обвернул маховик и поджег.
После того как он достаточно разогрелся, аккуратно оденьте венец на маховик, внутренней фаской к маховику. Слегка постукивая по нему, посадите его на место. На все про все уходит не более 20 минут.

Сборка ничем не отличается от разборки, единственное — она производится в обратном порядке. Затяжка болтов маховика должна быть с моментом 62 — 89 Н*м. Болты корзины затягиваются с моментом — 19 — 31 Н*м. Во избежание перекоса затяжка болтов происходит в шахматном порядке.

Чтобы отцентрировать ведомый диск используйте удлинитель на 1/4, с подмотанным слоем изоленты до диаметра 15 мм и 20 мм.
Затяжка крепежных болтов стабилизатора и поперечного рычага производится после опускания машины на землю, то есть под нагрузкой.

На этом у меня все, замена венца маховика ВАЗ 2109 завершена, двигатель и новый венец маховика — готовы к эксплуатации.

Конструкция и назначение маховика

Экстракторы

Процесс замены, своими руками

Для начала давайте определим сложности, будем считать, что маховик уже снят:

1) Венец сидит прочно, просто снять его не получится, нужно нагревать и затем сбивать.

НУ что давайте приступим.

Мой вам совет — опять кладем в духовку и нагреваем (250 градусов), можно положить на одну-две электрические плитки, только вот воздействовать прямым огнем я вам не советую.

После того как металл остынет, он прочно сядет на диск маховика (не стащишь). Вот и вся замена.

Советы по при замене маховика на ВАЗ 2109

Автомобили ВАЗ не зря считаются долгожителями на отечественных дорогах. И то сказать – они используются как «народные» уже несколько десятилетий, и многие экземпляры в действительности стали настоящими техническими раритетами. Однако многолетнее (или многодесятилетнее) использование любого механизма требует внимательного к нему подхода, грамотного технического сопровождения, ремонта и замены запчастей. Причём очевидно, что замена узлов целиком обойдётся дороже, чем замена отдельных элементов. Так, например, если в ходе работы двигателя стали слышны посторонние стуки, скрипы и другие призвуки, следует провести диагностику автомобиля, чтобы выяснить причину. И, вполне возможно, устранить её собственноручно.

Как разобрать, заменить и отремонтировать венец маховика УАЗ 469

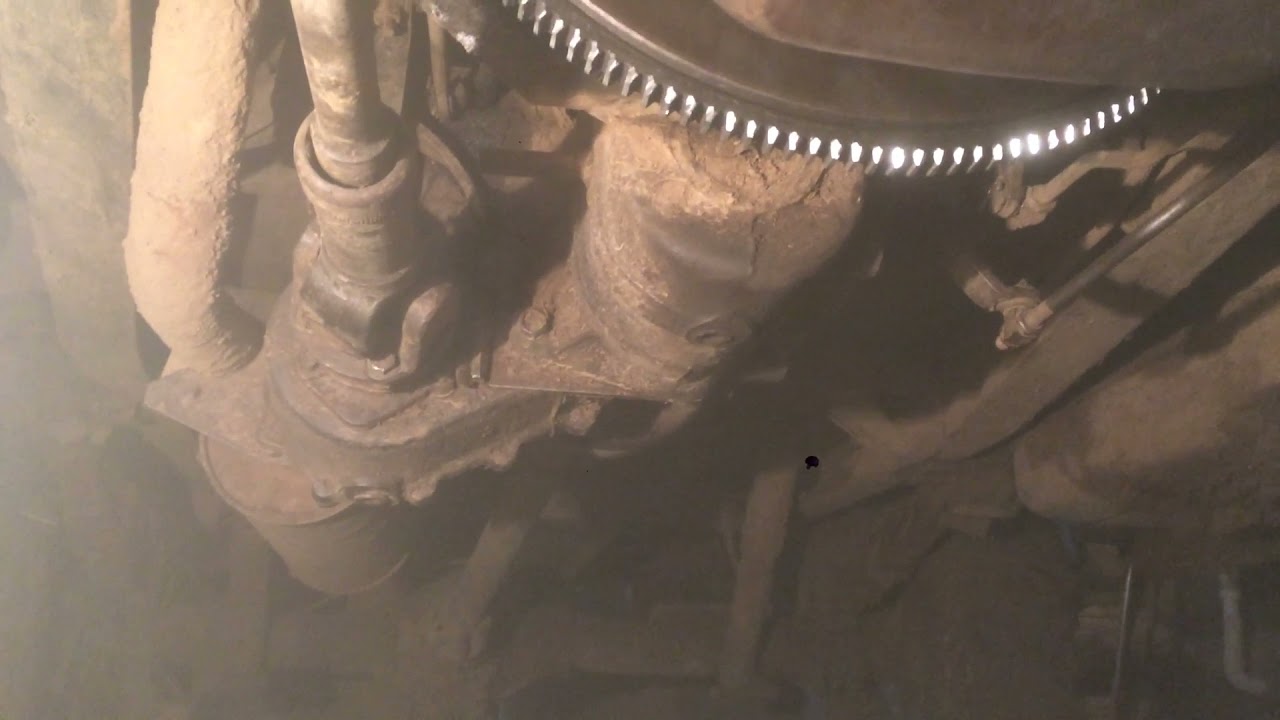

Венец маховика УАЗ 469: разборка, замена и ремонт - лучшие способы замены венца маховика УАЗ 469

Венец маховика УАЗ 469: основные характеристики и функции

Владимир Губерниев, эксперт по автомобилям

Прежде чем рассмотреть венец маховика УАЗ 469, давайте познакомимся с самим автомобилем. УАЗ 469 – это внедорожник, выпускаемый российской компанией Ульяновский автомобильный завод с 1972 года. Этот автомобиль имеет широкое применение в гражданском и военном секторах благодаря своей надежности и проходимости.

Что такое венец маховика УАЗ 469?

Венец маховика – это часть механизма сцепления автомобиля, расположенная на краю маховика. Он имеет зубчатую конструкцию, которая взаимодействует с шестерней стартера при пуске двигателя. Венец маховика является одной из ключевых деталей, обеспечивающих нормальную работу сцепления и запуск двигателя автомобиля.

Особенности венца маховика УАЗ 469

УАЗ 469 выпускался в различных модификациях, и венец маховика для него может немного различаться в зависимости от конкретной серии и года выпуска. Однако, обычно венец маховика УАЗ 469 имеет следующие особенности:

Конструкция: зубчатый диск, который крепится к маховику при помощи болтов или штифтов.
Материал: часто изготавливается из высокопрочной стали для обеспечения прочности и долговечности.
Количество зубцов: обычно имеет 124 зуба, но это может изменяться в зависимости от модификации.

Значимость венца маховика УАЗ 469

Венец маховика является важной деталью, от которой зависит нормальная работа сцепления и запуск двигателя. Хорошее состояние венца маховика гарантирует эффективную передачу крутящего момента от двигателя к трансмиссии автомобиля. Поскольку УАЗ 469 – это внедорожник, предназначенный для сложных дорожных условий, венец маховика должен быть достаточно прочным и надежным, чтобы справиться с эксплуатацией в условиях бездорожья.

Ремонт и замена венца маховика УАЗ 469

В некоторых случаях, из-за эксплуатации или износа, венец маховика может требовать ремонта или замены. При появлении каких-либо признаков проблемы, таких как скрип или зубчатый износ, необходимо обратиться к квалифицированному механику для диагностики и решения проблемы. В случае необходимости, венец маховика может быть заменен на новый, чтобы восстановить нормальную работу автомобиля.

Теперь вы более осведомлены о венце маховика УАЗ 469 и понимаете его важность для нормальной работы автомобиля. Помните, что регулярный уход за автомобилем и своевременная замена изношенных деталей помогут сохранить ваш УАЗ 469 в отличном состоянии.

Как поменять венец на маховике на уаз

Полетел бендикс , весной . через пол года второй , выяснилось — подносился венец и хорошо . Решил заменить , причем .

Показан простой способ замены венца маховика в домашних условиях. Объясняется что нельзя делать при замене венца.

Как правильно нагреть венец маховика для замены или дальнейшей эксплуатации путём переворачивания на другую .

Одна из причин по которой стоит заменить венец маховика на новый. группа ВКонтакте : club69057489 группа .

ali.pub/4h6c8v — 4G-3G WIFI модем huawei E8377 E8377s ali.pub/4fkxah — Светодиодная лампа в синем корпусе .

Сняли нас венец маховика может еще нормальный а венец например вот сейчас мы на примере покажу ну вот например .

Замена венца маховика Змз 402,Умз 417421.На самом деле на всех советских машинах примерно такой порядок действий.

Зубья венца все были завальцован и но сама толщина еще допустимая принципе она еще в рабочем состоянии .

Покажу вам какие у меня есть так выбираю венцы. Обычно. Такие жуткие среди нас 250. Оставлена. У родника. Сейчас .

Венец маховика можно заменить в домашних условиях. Замена венца маховика осуществляется не более 10 минут. Чтобы .

Но уже начал цвет менять. Видишь тряхни. Перед проход. При нагреве. Венец расширяется. Родной все и нет дома теперь .

Значит сегодня будем менять венец на маховике принципе двух словах объясню по быстрому как это все сделать ничего .

Канал Авто_Ремонт поможет вам устранить неисправности автомобиля своими руками. Мы не тратим ваше время зря, .

Приключилась такая вот проблема у человека. При запуске стартера что то хряснуло и затрещало. По звуку было понятно .

При износа маховика автомобиль начинает дёргаться при трогании и диск сцепления быстро изнашивается. Происходит .

Как заменить венец маховика ВАЗ и не только . Замена венца маховика довольно редкое но меткая поломка с которой .

Замена венца маховика(перевертывание). Видио о том как быстро поменять, перевернуть венец в домашних условия!

Сейчас будем разбираться смотреть менять выжимной дальше посмотрим конечно не хотелось бы тратится дальше на .

замена венца маховика сенс, таврия, славута, ланос 1.4 своими руками в гараже, какой венец подходит и как правильно его .

Притащили авто ! Хозяин сказал , что три раза менял венец в автосервисах , меняли втулку и направляющие но результат .

Всем привет но что друзья кто еще хочет себе стартер вместо пускача без замена маховика и плиты сто процентов уверяя .

Снова сожрало бендикс стартера, а вместе с ним и венец маховика, вернее переходной пластины гидротрансформатора.

ВСЕМ ПРИВЕТ.поиске не нашол.начало часто ломать крышку стартера,надоело менять,решил по советам людей поменять венец,он окаца в некоторых местах сьеден сгрешили на него,да и здесь так советуют.вот тока вопрос никогда этим не занимался лично.кому не лень напишито поподробней как это сделать поочередно конечно.начиная с как снять раздатку,коробку или они вместе снимаются?масло надо ли с них сливать?корзина маховик как снимаеться? и т.д какие подводные камни есть при разборе сборе всех узлов?,говорят метки везде надо ставить при разборе каких то узлов маховик корзина и т.д какие запчасти придеться или лучше сразу поменять ?машина ездит без сильных напрягов 2года санитарка 98 года,умз-4218 менять.

Колокол не надо откручивать, я маховик и так вытаскивал. При сборке посмотри состояние корзины, диска сцепления и выжимного подшибника. И ещё коробку всегда снимаю вместе раздаткой (откручиваешь от колокола 4 гайки, и уши от рамы по 4 болта с двух сторон).

Колокол та нахрен откручивать, я маховик и так вытаскивал. При сборке посмотри состояние корзины, диска сцепления и выжимного подшибника. И ещё коробку всегда снимаю вместе раздаткой (откручиваешь от колокола 4 гайки, и уши от рамы по 4 болта с двух сторон).
подскажи как снять без снятия колокола?

подскажи как снять без снятия колокола?

Руками! Маховик совершенно спокойно снимается без снятия колокола.

Не факт, у меня пришлось откручивать колокол, но не снимать его.

У моего мотор 421. Маховик менял в прошлом году. Снимать его особого труда не составляет. Он крепится несколькими болтами. Правда сначала коробку и сцепление надо снять.

. начало часто ломать крышку стартера,надоело менять, решил по советам людей поменять венец, он окаца в некоторых местах сьеден сгрешили на него.
Была у меня подобная беда на первом УАЗе. Мотор 417-й. Ломало крышки стартера очень часто. Дошло до того, что возил с собой в багажнике дежурный стартер с установленной новой крышкой и еще этих крышек с собой пару всегда имел. Углядел что у венца зубья немного забиты. Решил, что всё дело в этом. Сменил венец. Радость была не долгой. Через пару месяцев все началось сначала. Снова дежурный стартер в багажнике и пр. А маховик стал с такими же забоинами. Эту беду я так и не победил. К сожалению. Уже потом светлые головы прояснили, что дело не в венце, это следствие а не причина, а возможно в прилегающей плоскости колокола или биения при вращении самого маховика. В лучшем случае это незавернутая «трудная» гайка на нем (вверху под черепахой) .
А я так и продал УАЗку невылеченным.

Стёпка, человек дело пишет, если началось внезапно, протяни колокол.
Если было всегда, то не поленись, сдёрни КПП и проверь индикатором соосность вала и посадки под КПП, ну т.е. колокола. Больше причин там нету. Ну или может я их не знаю просто.уаз был куплен с такой болезнью,никаких сервисов и приборов у нас в дыре нет.так что наверно тупо буду менять на новое и все снял маховик поменял венец.венец местами сьеден,на маховике один бортик отколот,куда прижимается венец,гдето см5.попробую про тянуть колокол.да еще вопрос,друг когда снимал сцепление забыл пометить как стояла корзина,сильно будет бить?и еще где были здесь фотографии приспособ для установки коробки в одного,помогиите не могу коробку воткнуть тяжелая собака.

. когда снимал сцепление забыл пометить как стояла корзина,сильно будет бить.
Та же история была. Поставил от балды. Изменений не заметил.

Маховик прикручивается к К.В. только в одном положении.
Для балансировки надо разобрать почти весь мотор, вытащить коленвал и отвезти его вместе с маховиком и корзиной на балансировку. Положение корзины относительно маховика после балансировки обязательно пометить.

Можно просто заменить венец маховика. Он снимается с помощью молотка и выколотки на холодную , так же одевается новый венец. Маховик можно и без баллансировки заменить. В общем то не часто на ДВС после замены маховика вибрация идёт. Много раз менял маховики , на вибрацию не нарывался. Баллансировка коленвала с маховиком — крайний случай , либо при каппиталке ДВС.

На холодную венец лучше не сажать. Надо слегка нагреть его паяльной лампой и он сам вообще без усилий садится на маховик.

Здравствуйте спецы!
Подскажите неопытному, я тут решил маховик поменять, ввиду того что венец умер, снял его и увидел, помимо убитого венца (зубья стали плоскими) что и на самом маховике выработка почти полсантиметра по плоскости (предыдущий хозяин снег чистил машиной), купил новый и тут встал вопрос как ставить обратно его. я же ни метки не посмотрел, просто тупо снял. и еще сказали что его балансировать с коленвалом надо. как быть мне?

Венец поменять,выработку выровнять на токарном станке и езди на здоровье.
То что маховик будет тоньше не беда,двиг. быстрей раскручиваться будет.
Я специально маховик сточил до 8мм ничего катаюсь.

Здравствуйте . Подскажите , я прикручивал корзину к маховику и сорвал резьбу на одном болту и теперь ездить без болта или поставить болт подлиннее и навернуть на него гайку.

Просмотр полной версии : Замена маховика

Балансировка нарушится по логике.

Обычно корзина бьёт намного больше чем ещё одна гайка на 8

Здравствуйте . Подскажите , я прикручивал корзину к маховику и сорвал резьбу на одном болту и теперь ездить без болта или поставить болт подлиннее и навернуть на него гайку.
Нарезать резьбу следующего размера, м8 прорезать на м10, поставить другой болт. Болт взять с круглой головкой,под шестигранник, или под ключ на 14.

противоположно сорванному тоже поставить длинный болт с гайкойЛогично , так и сделаю . Спасибо .:grin:

Здравствуйте . Там нет болта противоположному сорваного , так как там 6 болтов стоят они буквой Y ,но взял свежий болт под ключ на 13 только чуть длиннее хотел гайку завернуть , но он вкрутился нормально , завел поехал при выжиме сцепления чего то в корзине теперь щелкает . Болт не обо что не задевает.

Если упорные кольца к.в. подношены-при выжиме сцепления может и задевать.

Основному износу подвергается венец маховика, поэтому конструкторы предусмотрели возможность демонтажа для замены зубчатого обода. Демонтаж производится сбиванием венца, перед установкой обод нагревается до 200 градусов.

Венец маховика

Конструкция и назначение маховика

Поскольку маховик является элементом редуктора зубчатой передачи, он представляет собой крупногабаритную ведомую шестерню. Поскольку маховик используется в нескольких системах автомобиля, в его конструкцию входят элементы:

зубья венца маховика – необходимы для передачи вращения;
внутренняя посадочная поверхность – деталь крепится на валу ДВС;
боковая поверхность – за счет плотного прилегания к ней ведущего диска сцепления вращение с двигателя передается в коробку передач.

Место установки маховика

С одной стороны интенсивный износ двигателя требует использования деталей из углеродистых и легированных сталей. С другой – наружный диаметр на венце превышает 25 см, что резко повышает себестоимость детали. Для увеличения ремонтопригодности и снижения цены маховика используется сборочная единица:

чугунный диск, обладающий большой массой;
закрепленный на его наружную часть с натягом зубчатый обод из легированной или углеродистой стали.

Конструкция маховика с венцом

Подобная конструкция позволяет сделать ремонт двигателя намного дешевле. Например, маховик для ВАЗ 2108 стоит в среднем 2 000 рублей, а венец обходится в 300 рублей. Кроме того, при равномерной односторонней выработке зубьев от зацепления с бендиксом зубчатый обод можно просто перевернуть, не покупая новый расходник.

Основными нюансами эксплуатации маховика являются:

передача используется кратковременно в момент старта ДВС;
после чего, деталь передает вращение с коленвала на КПП;
вытаскивает за счет инерционности поршня их мертвых точек;
сглаживает неравномерные угловые скорости коленвала, предотвращая износ двигателя.

При заводском изготовлении сборного маховика соблюдаются технологии, используется высокотехнологичное оборудование. После выработки рабочих поверхностей зубчатый венец маховика обычно заменяют в гараже, поэтому заявленный производителем ресурс обеспечить очень сложно.

Симптомы и причины неисправности

Из-за сложного доступа к маховику визуальный контроль этой шестерни редуктора зубчатой передачи затруднен, поэтому вспоминают про него владельцы авто при следующих симптомах:

проблемы с запуском двигателя;
рывки, скрежет и сторонние звуки в момент зацепления бендикса с маховиком.

Зацепление венца со стартером

Причинами, по которым происходит износ зубьев, являются:

дефекты изготовления маховика – перегрев зубчатого обода при посадке приводит к отпуску стали, снижению прочности, увеличению пластичности конструкционного материала;
непараллельность осей – передаточное число редуктора очень высокое, любое отклонение оси вала стартера от оси коленчатого вала приведет к выработке эвольвенты зуба с одной стороны;
нарушение профиля зуба – со временем элементы передачи изнашиваются, в момент зацепления/расцепления шестеренок профиль срезается полностью;
отсутствие смазки – в силу конструкционных особенностей передачи смазку нанести на бендикс и венец маховика невозможно физически.

Износ зубьев

В любом из указанных случаев рекомендуется замена венца маховика. В некоторых случаях бедикс может сточить лишь часть зуба с внешней стороны, поэтому достаточно поменять стороны венца.

Внимание: Маховик в сборе является не симметричной деталью, перевернуть его не получится из-за смещения одного посадочного отверстия болтового соединения, поэтому придется снимать венец, переворачивать его пригодной для дальнейшей эксплуатации редуктора стороной.

Замена венца

Поскольку зубчатый обод насаживается на диск маховика с натягом, его невозможно снять/надеть без нагрева. Основными проблемами самостоятельного ремонта в данном случае становятся:

Для повышения прочности стали зубчатый обод закаливают на заводе. Закаленные детали не рекомендуется нагревать, так как в этом случае венец автоматически подвергается другой термической обработке – отпуску. Получившиеся при закалке эксплуатационные характеристики – твердость, износостойкость конструкционного материала при этом изменяются в прямо противоположные свойства металла – вязкость и пластичность.

Другими словами, если перегреть обод, после надевания на диск и остывания на воздухе зубья станут мягче, сточатся гораздо быстрее. Существует три типа отпуска:

высокий – нагрев до 450 – 600 градусов для получения структуры стали сорбит;
средний – нагрев до 300 – 450 градусов для получения структуры стали троостит;
низкий – нагрев до 150 – 300 градусов для получения структуры мартенсит.

При перегреве изменится структура металла

Самостоятельная замена венца маховика должна производиться при нагреве обода в пределах 200 градусов, поскольку низкий отпуск не опасен для детали, практически не снижает твердость и прочность стали, заодно ликвидирует внутренние напряжения.

Демонтаж

Никаких дополнительных способов фиксации кроме посадки с натягом венец на маховик не имеет, поэтому снимается достаточно легко, даже без нагрева:

деталь укладывается на подставки, чтобы зубчатый обод свисал;
молотком по окружности венца наносятся равномерные удары.

Демонтаж зубчатого обода

Если зубчатый обод однозначно выбраковывается под замену, можно стучать прямо по зубьям. При повороте венца на 180 градусов для дальнейшей эксплуатации удары наносятся через прокладку – второй молоток, зубило, кусок арматуры.

Выбор зубчатого венца

Прежде, чем заменить венец маховика новой расходной деталью, необходимо подобрать полноценную замену:

центробежные силы стремятся разорвать диск во время эксплуатации;
происходит искажение плоской поверхности, к которой прижимается сцепление;
трение накладок о маховик вызывает нагрев, еще больше увеличивает коробление плоскости.

После посадки с натягом зубчатый обод стягивает диск маховика, избавляя от вышеуказанных дефектов. Кроме увеличения эксплуатационного ресурса маховика, повышается срок службы сцепления авто.

Для удобства надевания обода на диск внутренний диаметр оснащен с одной стороны фаской. Продукция ведущих производителей имеет дополнительную фаску на наружном диаметре венца, то есть на самих зубьях. При включении стартера в этом случае не происходит жесткого упирания шестерни бендикса в зубья маховика.

Все указанные конструкционные особенности присутствуют в венцах производителя Tanaki. Количество зубьев должно совпадать изначально. В ДВС некоторых производителей маховик используется в качестве элемента датчика положения коленвала ДПКВ. В этом случае два зуба на венце пропущены, перед демонтажом необходимо создать отметку взаимного расположения участка с пропущенным зубом относительно диска.

Установка

Смонтировать венец автомобильного маховика без нагрева можно только при повороте. Однако даже в этом случае остается риск прокручивания обода относительно диска в процессе эксплуатации, поэтому после монтажа эту деталь прихватывают сваркой в 4 точках.

Способы нагрева венца

Основными методами нагрев при установке венца на маховик являются:

духовой шкаф или конфорки газовой, электрической плиты – перегреть деталь очень сложно, на конфорках ее придется периодически проворачивать;
паяльная лампа или газовая горелка – необходимо контролировать перегрев визуально, не допуская изменения цвета зубчатого обода.

Нагрев на электроплите

Нагрев горелкой газовой

В любом из указанных вариантов диск маховика должен находиться в непосредственной близости от места нагрева обода, чтобы как можно быстрее установить его пассатижами, клещами или руками в специальных термостойких перчатках на посадочную поверхность.

Внимание: Венцы с пропущенным зубом для ДПКВ монтируются по меткам. В остальных случаях достаточно просто уложить обод, не предпринимая больше никаких действий.

После остывания деталь сожмется самостоятельно, в случае необходимости применяются прихватки в нескольких точках.

Переворот старого обода

Чтобы перевернуть эксплуатируемый венец маховика, необходимо сбить его с посадочного места, перевернуть диск, надеть нагретый обод на свое место. Если на заводе или во время последующей замены этот элемент надевают фаской внутрь, то при повороте фаска автоматически остается снаружи.

Переворот зубчатого обода

Основные ошибки самостоятельной замены

Несмотря на предельно простую технологию, автолюбители часто допускают при замене венца следующие ошибки:

перед тем, как снять зубчатый обод, следует произвести ревизию боковой плоскости маховика под сцепление, и отверстий для крепежных болтов;
установка с перегревом отдельных участков венца приведет к быстрому износу зубьев именно на этих местах, так как происходит отпуск стали;
наружный диаметр зубьев должен иметь фаску для плавного зацепления с бендиксом стартера без ударов.

Установка венца

Для того, чтобы уменьшить износ двигателя и увеличить приемистость машины на высоких оборотах, маховик часто облегчают. Из-за наличия дополнительных отверстий на наружном диаметре диска в зоне, примыкающей к зубчатому ободу, венец часто приваривается к диску.

В этом случае заменить изношенный элемент гораздо труднее, а перевернуть его вряд ли получится.

Таким образом, венец можно заменить собственными силами при значительной выработке профиля зуба на отдельных участках. Снять обод можно на холодную, а при установке потребуется нагрев до 200 градусов максимум.

Как заменить венец маховика уаз 469

Замена маховика у автомобиля: на что обратить внимание

Как устроен двухмассовый маховик Как заменить венец на маховике Замена маховика у автомобиля: на что обратить внимание

Как поменять венец на маховике уаз. Как снять и установить маховик

В общем пришёл маленький пушистый зверёк к моему сцеплению, и чтобы дважды не лазить, решил заодно сменить и венец маховика, так как в одном из мест зубья были слизаны на половину длины. Нередко встречается совет развернуть венец (снять и напрессовать другой стороной). Мне думается это вредный совет, так как в случае облома зуба венца бендикс может найти «зуб на зуб», при таком случае как минимум повредится стартер, как максимум может треснуть колокол. Таким образом, разворачивать венец есть смысл только в случае, если вскоре машину планируется продавать. Ежели двигатель планируется эксплуатировать продолжительное время, то венец при значительном износе следует заменять.
Процедура снятия маховика больших проблем не представляет, единственное что для того, чтобы не нарушить балансировку, необходимо пометить положение корзины сцепления относительно маховика, а маховика относительно коленчатого вала. Сам старый венец сбивается без проблем и нагрева молотком 0,5 кг. При это нужно использовать проставку типа зубила, чтобы не попасть молотком по маховику, и не сколоть его.

Напрессовка венца выполняется с его предварительным подогревом:

Огонь устанавливается средний. При маленьком он не прогреется, при сильном нагреется неравномерно. Греть примерно 10 минут. Лучше перегреть, чем недогреть. Так как если не налезет, придётся снимать и греть по новой, а нагреть докрасна на плите я думаю не получится при всём желании. Я думаю нагрел градусов до 200 примерно, налез без проблем: Сперва обстукиваем по периметру, затем смотрим, где не дошёл до упора и колотим в том месте. В принципе, если нагреть как следует, он похоже сядет на место вообще без молотка.

После остывания маховика делаем насечки на зубьях для облегчения зацепления бендиксом:

Пол зуба стачивать не обазательно, достаточно сточить кромку, Причём желательно с правильной стороны:). Процесс не сложный, но нудный — зубов то 137 .

На десерт в одно из балансировочных отвестий монтируем неодимовый магнит, залив вокруг него клей момент:

А зачем нужен неодимовый магнит в маховике, вы узнаете в одной из следующих серий:).

Двигатель внутреннего сгорания – это сложный механизм, объединяющий множество элементов, которые выполняют конкретные функции в разных режимах работы. За стабильность функционирования силового агрегата отвечает маховик, принимая на себя избыточные колебания, и обеспечивая равномерную работу двигателя без плаванья оборотов и рывков.

Как устроен двухмассовый маховик

Следует отметить, что деталь, которая у нас называется ДММ (двухмассовый маховик), и европейские ZMS и DMF представляют собой одну и туже деталь, устанавливаемую между КПП и мотором. Она состоит из 2-х дисков, которые подвижно соединены между собой на одной оси. Эти диски включают подшипники и основание – специальный механизм, обеспечивающий демпфирование вибраций.

Как устроен двухмассовый маховик

В первых — гашение вибраций обеспечивалось передним шкивом-демпфером. При включении передачи колебания сглаживались пружинами диска сцепления, который терся о простой одномассовый маховик. В его конструкции было всего 4-6 пружин, расположенных друг от друга на небольшом расстоянии.

Автопроизводители постоянно работают над внедрением технических новшеств, способствующих улучшению эксплуатационных характеристик машин. Для увеличения крутящего момента был увеличен вес маховика, что, в свою очередь, требовало увеличения толщины пружин. Такие конструкционные изменения были лишь временной мерой. Задачу увеличения мощности призваны решить турбированные моторы, инжекторные системы и т.д.

Описание

Маховик изготавливается в виде колеса диаметром до 40 см. Благодаря ему происходит накопление кинетической энергии вращения двигателя, которое обеспечивает плавное вращение коленчатого вала при прохождении поршнями мертвых точек. Маховик можно условно отнести к разным системам силового агрегата, так как он принимает участие в работе каждой из них:

Как часть кривошипно-шатунного механизма за счет участия в моменте вращения коленвала и снижении неравномерности его движения.
Как часть трансмиссии за счет выполнения функции ведущего диска сцепления.
Как часть редуктора в виде ведомой шестерни при передаче крутящего момента со стартера на коленчатый вал.

Виды маховиков Облегченный маховик Что представляет собой маховик автомобиля Демпферный маховик

Конструкция маховика

Маховик отливают из серого чугуна, что делает его производство не слишком затратным. На его внешний край запрессован венец, представляющий собой стальной обод с равномерным шагом зубьев, которым передается вращение стартера при запуске двигателя. Сама конструкция устроена так, что середину детали делают легковесной, а основную массу располагают возле наружного края для увеличения инерции. Изделие имеет 6 отверстий для крепления к коленвалу при помощи фланца и другие отверстия для крепления корзины сцепления.

Виды маховиков

По типу конструкции маховики делятся на следующие виды:

Сплошной

Самый распространенный вид, который имеет простую конструкцию и встречается в большинстве современных автомобильных двигателей. Представляет собой тяжелый чугунный диск, диаметром до 40 см., на поверхности которого смонтирован венец с зубьями для зацепления со стартером в момент начала его вращения. Со стороны двигателя маховик при помощи ступицы соединяется с коленвалом фланцем, а другая сторона выполняет роль диска сцепления.

Демпферный или двухмассовый

Состоит из пары дисков, соединенных при помощи специального пружинно-демпферного устройства. При такой компоновке маховик способен решить следующие задачи:

Приятие на себя избыточных вибраций коленчатого вала;
Защита трансмиссии от перегруза и лишнего вращательного движения;
Снижение возможного износа синхронизирующих элементов;
Обеспечение легкого и плавного включения скоростей;
Обеспечение экономии расхода горючего.

Установка и замена

Маховик снимают для замены в случае повреждения, износа, или осуществления ремонта. При необходимости замены, приобретают изделие, изготовленное фирмой, выпустившей двигатель, но существуют аналоги сторонних производителей, сходные по характеристикам с оригиналом, которые, как правило, применяют при тюнинге силового агрегата. Потребуются , использующиеся при снятии КПП и сцепления. Демонтаж осуществляется в следующем порядке:

Снятие коробки передач и сцепления.
Маркировка любым способом расположения коленвала и маховика относительно друг друга для последующего удобства сборки.
Вывинчивание болтов крепления маховика, придерживая его от проворачивания при помощи отвертки.

Монтаж изделия осуществляется в порядке, обратном демонтажу. Резьба болтов при сборке смазывается анаэробным фиксатором после обезжиривания ее и резьбовых отверстий. Затягивание производится крест-накрест усилием 35 Н*м и доворачиванием на угол 30-45 о. При сборке болты всегда заменяют на новые. Маховик относительно коленвала устанавливается только в одном положении, но смонтировать его неправильно невозможно, так как один из шести болтов крепления расположен ассиметрично.

Замена маховика производится на аналогичный. Иногда владельцы автомобилей меняют маховик на облегченную модель, руководствуясь стремлением получения более высоких динамических характеристик. Решение будет оправдано, если холостые обороты двигателя приближаются к показателю 1700 об/мин. и выше. При установке на стандартный двигатель с оборотами 800 в мин., он будет глохнуть и неустойчиво работать.

Как производится замена маховика

Причины выхода из строя двухмассового маховика

При высоких эксплуатационных характеристиках демпферные маховики имеют относительно небольшой ресурс работы. Как правило, автовладельцам приходится менять эту деталь через каждые 150-350 тыс. км. Другими словами, такая конструкция маховика служит меньше, чем комплект сцепления.

Быстрее всего из строя выходят пружины, которые лопаются из-за усталости металла. После того, как одна пружина изнашивается, значительно увеличивается нагрузка на оставшиеся пружины, поэтому агрегат быстро теряет свою работоспособность и требует замены.

Причины выхода из строя двухмассового маховика

К наиболее распространенным неисправностям ДММ можно отнести также износ подшипника и фрикционных вставок. Замена подшипника требуется, в основном, из-за высыхания пластической смазки.

Определить необходимость замены демпферного маховика можно по ряду признаков. Это может быть стук «холодного» мотора или на холостых оборотах, посторонний шум на нейтральной передаче, щелчки при глушении и скрипы при пуске двигателя. Наличие таких признаков говорит о том, что маховик может выйти из строя в любой момент. Особенно сильный шум появляется, если лопнули пружины двухмассового маховика.

Возможны также ситуации, когда шум при работе двигателя временами проявляется, а потом исчезает. С чем это связано?

Анализируя особенности работы маховика, можно сделать вывод, что его неисправность может проявляться в смещении резонансных частот, которые, чаще всего, превышают обороты холостого хода. В результате, посторонний шум проявляется при 2000 оборотов. Чем сильнее изношен маховик, тем больше будут смещаться вибрации и посторонние звуки.

Продиагностировать неисправности маховик можно несколькими способами:

Если вы не хотите самостоятельно снимать КПП, стоит обратиться к специалистам автосервиса.
Если у вас есть навыки для самостоятельного выполнения такого ремонта, нужно учитывать, что подвижный элемент узла должен с небольшим усилием вращаться в обе стороны. Углы поворота определяются по зубьям венца, а прикладываемое усилие проверяют с помощью динамометра.
Если маховик пришел в негодность, нужно учитывать, что новая деталь для замены стоит достаточно дорого. Демпферный маховик стоит от 15 тыс. руб. (для самых простых моделей авто).

Для такой дорогостоящей детали, как двухмассовый маховик, замена на обычный одномассовый – довольно распространенное решение, но решать такую задачу достаточно сложно. В этой связи стоит отметить, что все работы по ремонту и замене демпферного маховика следует проводить в специализированном автосервисе.

Сложные неисправности двухмассового маховика

Только опытные мастера могут устранить сложные неисправности двухмассового маховика. Как и у одномассовой детали, у демпферного маховика значительно сокращается срок службы при неправильной эксплуатации автомобиля (чрезмерное снижение оборотов на дизельных моторах и т.д.). В результате таких действий происходит выход из строя комплектующих маховика (чаще всего ломаются пружины, которые не выдерживают высоких нагрузок). Кроме того, из-за езды в неправильных режимах могут появляться колебания кривошипного вала.

Признаки неисправности маховика:

При запуске и остановке мотора появляется скрип. Этот звук довольно сильный и его невозможно не заметить. Скрип создает впечатление, что стартер не выходит из зацепления и продолжает вращаться.
Появляется заметная вибрация, которая пропадает на высоких оборотах. При переключении скоростей разлаются щелчки, а из КПП слышен металлический звук.

Для автолюбителей будет приятно узнать, что ДММ подлежат ремонту. Вышедшие из строя пружины и демпферы можно заменить, все это меняется без проблем и срок службы продлевается на такое же время, как и на новый. В то же время не стоит забывать, что неисправный маховик может частично или полностью вывести из строя радиальный подшипник и даже дополнительный корпус. В этих ситуациях восстановить деталь будет невозможно – понадобится ее замена.

Обязательно следует соблюдать следующие рекомендации по обработке двухмассового маховика:

деталь нельзя мыть под сильной струей жидкости;
маховик запрещено чистить аэрозолями;
не стоит продувать деталь слишком сильным напором воздуха;
при замене двухмассового маховика нужно быть аккуратным, так как падение детали даже с небольшой высоты приведет ее в негодность.

Основные этапы самостоятельного выполнения замены маховика:

снимаем с аккумулятора минусовую клемму;
отсоединяем глушитель;
демонтируем кардан;
снимаем с коробки переключения передач все навесные элементы, в том числе румпель переключения скоростей и др.;
снимаем КПП с автомобиля;
меняем маховик на новый.

В ходе выполнения работ по замене маховика необходимо в обязательном порядке проверить, как проворачивается кривошипный вал. Если он стопорится, то стоит обратиться к специалистам. Заклинивание кривошипного вала приведет к тому, что после сборки стартер не будет крутить и придется разбирать систему.

Возможные неисправности

При работе маховика возможно возникновение следующих неисправностей:

1. Повреждение или износ зубьев обода. Устраняется заменой изделия, а при наличии соответствующего оборудования методом удаления старого обода и запрессовки нового.

2. Возникновение задиров и рисок на поверхности прилегания к ведомому диску сцепления. Устраняется шлифовкой изделия на специальном оборудовании, при этом толщина снимаемого металла не должна превышать 0,3 мм. При отсутствии такого оборудования производится замена детали.

3. Поломка демпферной пружины двухмассового маховика. Устраняется заменой всего изделия.

Основные ошибки самостоятельной замены

Несмотря на предельно простую технологию, автолюбители часто допускают при замене венца следующие ошибки:

Установка венца

Частичный ремонт своими руками

На всех маховиках независимо от конструкции присутствует венец в виде зубцов, который участвует в передаче усилия со стартера при запуске двигателя. Он изготовлен из стали и конструктивно запрессован на тело чугунного маховика. При износе зубьев или появлении трещин, венец необходимо заменить. Данная операция оправдывается тем, что цена нового изделия в 5-6 раз выше стоимости венца. Процесс самостоятельной замены достаточно сложен, и состоит из следующих этапов:

1. Снятый маховик кладут на надежное основание, и наносят равномерные удары по всему периметру. В большинстве случаев венец сдвигается и слетает. Если это не удается сделать зубилом, деталь предварительно разогревают.

2. Нагрев венца маховика для его увеличения в диаметре за счет теплового расширения. Для этого деталь помещают на 25-30 минут в печь с t о около 250 о С или при ее отсутствии готовят 3-4 опоры, кладут на них венец, по диаметру развешивают смоченную в соляре ветошь и поджигают. При разогреве недопустимо раскалять венец докрасна, а также нежелательно воздействовать прямым огнем костра или газовой плиты.

3. После разогрева быстро, но без суеты переносят деталь к маховику, на который она должна сразу сесть. При необходимости точность совмещения достигается воздействием молотка.

4. После полного остывания отремонтированный маховик готов к установке на двигатель.

При изношенной передней части венца зубьями стартера и отсутствии других повреждений, менять весь венец нет необходимости. Достаточно перевернуть его на другую сторону.

Замена венца маховика

выполнятся в случае его износа обычно при ремонте двигателя или же при аварийном его состоянии. Венец маховика служит для проворачивания коленчатого вала при работе стартера.

При включении стартера его шестерня привода входит в зацеплением с зубьями венца маховика, жестко закрепленного на коленчатом валу и приводит его в движение.

Зубья на приводе стартера имеют скос для легкого попадания между зубьями венца маховика. Когда скос зуба на шестерне стартера забит, то щестерня не может попасть в зубья маховика и вращаясь начинает наносить забои на венце и наступает момент, когда зубья вообще не могут попасть в зацепление, так как на венце маховика зубья достигли своего предельного износа.

В этом нетрудно убедиться если снять стартер и взглянуть на венец маховика, где при прокручивании можно заметить изношенные зубья. На некоторых моделех (ВАЗ -2108 и их модификации) износ можно увидеть через окошко, служащее для выставления меток.

Плохой запуск – главный симптом неисправного венца

Главное предназначение венца маховика лучше просматривается в паре с ведомой шестерней стартера. Вместе они образуют «прямозуб», преобразовывающий высокие обороты стартера в максимально эффективный КМ, затем передающийся коленвалу.

Одним из главных симптомов неисправного венца принято считать плохой запуск ДВС. Дело в том, что автомобиль будет запускаться в пол-оборота и бесшумно только в том случае, если зубцы обоих элементов эвольвентны, гладки, одинаковы и тверды, как этого требует инженерия. Безусловно, сам обод должен быть сварен прямо, без всяких кривостей и косостей.

Примечание. Так, от того что обод имеет разную толщину по окружности, возникает скрежет, а от неодинаковости зубьев – завывание и плохой завод мотора. Вся энергия АКБ в таких случаях будет расходоваться на тепло и шум, но никак не на КМ.

Априори зубчики на ведомой шестерне стартера делаются с особой фаской. Соответственно, зубья венца тоже имеют похожие фаски или острые кромки скругляются под эти фаски. В противном случае, если это не будет обеспечено, зуб венца своей острой кромкой упрется, не давая стартерной шестерне быстро войти в зацепление.

Момент зацепления и рекомендуемые размеры щупа

Зубьям «дается» определенное время на вход в зацепление, и времени этого не будет хватать, если венец маховика или ведомая шестерня будут иметь какие-либо дефекты.

Замена венца маховика ВАЗ 2109 своими руками

Я решил немного схитрить и снять трансмиссию более удобным и простым способом — не сливая масло и не отключая приводы. Для этого нужно полностью снять оба продольных рычага, которые чаще называют «саблями».
Далее, снимите стартер и отсоедините кулису, обе опоры КПП и провода массы датчика заднего хода.
Когда сняты рычаги, поперечного хода стоек достаточно для того чтобы отсоединить коробку от .
Поставьте снятую КПП на пол, теперь у вас должен образоваться полный доступ к маховику и сцеплению.
Чтобы открутить болты маховика нужно хорошо зафиксировать сам маховик. Для этого существует специальный фиксатор, если вы не имеете такового можно изготовить что-нибудь похожее. Я для себя изготовил самодельный аналог из направляющей, которая была взята из серверной стойки, в ней были проделаны отверстия. После, направляющая была прикручена к маховику при помощи болтов крепления корзины. За это импровизированное приспособление удерживайте маховик от проворачивания.

Прежде чем снять маховик обязательно пометьте взаимное расположение маховика и коленвала.
Сбейте старый венец, используя выколотку и молоток.
Замена венца маховика ВАЗ 2109 производится следующим образом. Возьмите новый венец маховика и разогрейте. Я лично для этого использовал бумагу, ею обвернул маховик и поджег.
После того как он достаточно разогрелся, аккуратно оденьте венец на маховик, внутренней фаской к маховику. Слегка постукивая по нему, посадите его на место. На все про все уходит не более 20 минут.

Сборка ничем не отличается от разборки, единственное — она производится в обратном порядке. Затяжка болтов маховика должна быть с моментом 62 — 89 Н*м. Болты корзины затягиваются с моментом — 19 — 31 Н*м. Во избежание перекоса затяжка болтов происходит в шахматном порядке.

Чтобы отцентрировать ведомый диск используйте удлинитель на 1/4, с подмотанным слоем изоленты до диаметра 15 мм и 20 мм.
Затяжка крепежных болтов стабилизатора и поперечного рычага производится после опускания машины на землю, то есть под нагрузкой.

Осмотр венца

Итак, если поврежден бывает венец, то слышен шум или скрежет, идущий из-под машины. Завести машину либо вовсе не удается, или сделать это получается только после нескольких попыток.

Если зубья венца маховика сточены неравномерно, будут наблюдаются проблемы с зацеплением «прямозуба». Напротив, если они изношены по всей окружности одинаково, то маховик с венцом отслужит верой и правдой еще не один год.

Главной причиной неравномерного износа венца эксперты называют неправильную установку его на маховик. Если делается это «на горячую» и без опыта или знания нюансов, после остывания венец садится неравномерно.

Многие специалисты рекомендуют сажать венец прямо «на холодную», однако сделать такое не всегда получается. Приходится элемент подвергать высоким температурам, делая это умеючи. Важно равномерно нагревать венец по всей окружности, чтобы какая-то определенная часть его не перегрелась больше, а другая меньше.

В некоторых случаях, после проверки венца на износ, мастера решают ставить его наоборот. Другими словами, в целях экономии, венец снимается с маховика, ставится обратно, но уже другой своей стороной.

Однако делается это только в том случае, если все части венца при первичной установке были нагреты равномерно или устанавливался элемент «на холодную». В противном случае, смысла в такой процедуре нет, так как именно в сработанной части венца металл будет уже мягким, и через некоторое время он изъестся и здесь.

Особое внимание следует уделить компактности посадки зубчатого обода. Так, если венец перемещается на маховике, то и в этом случае его придется заменить.

Не проще ли купить новый?

Проще оно может быть и проще, но представьте стоимость этой детали. Как правило, если менять целиком, то цена будет в 5 – 6 раз дороже, чем купить просто венец. Однако есть небольшие проблемы — замена это процесс не легкий и если вы ни разу его не делали, просто можете неправильно установить эту деталь, она быстро сточится. Либо «убьете» шестерню стартера.

Поэтому итог – замена должна выполняться профессионалами, желательно на СТО, с гарантией.

Почему не льют полностью вместе с зубами?

Как заменить венец маховика двигателя уаз

зубья венца маховика – необходимы для передачи вращения;
внутренняя посадочная поверхность – деталь крепится на валу ДВС;
боковая поверхность – за счет плотного прилегания к ней ведущего диска сцепления вращение с двигателя передается в коробку передач.

чугунный диск, обладающий большой массой;
закрепленный на его наружную часть с натягом зубчатый обод из легированной или углеродистой стали.

Подобная конструкция позволяет сделать ремонт двигателя намного дешевле. Например, маховик для ВАЗ 2108 стоит в среднем 2 000 рублей, а венец обходится в 300 рублей. Кроме того, при равномерной односторонней выработке зубьев от зацепления с бендиксом зубчатый обод можно просто перевернуть, не покупая новый расходник.

Основными нюансами эксплуатации маховика являются:

передача используется кратковременно в момент старта ДВС;
после чего, деталь передает вращение с коленвала на КПП;
вытаскивает за счет инерционности поршня их мертвых точек;
сглаживает неравномерные угловые скорости коленвала, предотвращая износ двигателя.

СТАРТЕР на УРАЛ/ДНЕПР как поставить своими руками? Ремонт мотоцикла Урал #31

Текст видео

Установка стартера у меня заняла довольно много времени, во-первых, потому, что я делал это впервые, во-вторых, этот процесс совсем не простой и требует определенной сноровки. Если вы тоже задумали поставить стартер на свой мотоцикл Урал или Днепр, то это видео, я думаю, поможет вам подсмотреть некоторые решения, а также поможет избежать некоторых косяков которые получились у меня.

Что вообще понадобится?

Ну, во-первых, это сам стартер

Его я купил фирмы Прамо-Электро, который немного дороже своих собратьев, но имеет более компактные размеры, что позволяет ему гармонично выглядеть на мотоцикле, а также, что немаловажно, не потребует изгибать рычаг кикстартера. Во-вторых, необходимо приобрести специальную крепежную пластину и стартерный венец, который устанавливается вместо последнего диска сцепления

Данный комплект – пластину и венец, я приобрел у Ивана 66 (https://vk.com/motorazborperm)

Но как это всегда бывает, нельзя просто так взять и поставить стартер на мотоцикл Урал. Начал я с того, что отдал родной ураловский маховик токарю, чтобы он выровнял все пальцы по горизонту, сточил 2-3 мм юбки маховика и уменьшил в диаметре промежуточный диск сцепления так, чтобы он начал заходить в стартерный венец.

После доработки маховика я решил попробовать в этом маховике собрать сцепление и оказалось, что отверстия в пальцах маховика и отверстия под болты с потаем не совпадают – печалька. Пришлось расширять отверстия на стартерном венце. Выделив на это один вечер, удалось всё подогнать и венец надежно закрепился на маховике.

Маховик с установленным стартерным венцом я поставил на своё место на коленвале и попытался прикинуть корпус КПП, но сделать этого мне не удалось. Причиной этому оказались специальные центрующие приливы на КПП, которые стали упираться в зубцы стартерного венца. Болгарку в руки и приливов на КПП как не бывало))) Теперь КПП встаёт замечательно.

Шпильки крепления КПП было решено заменить на болты, просто потому, что длины родных шпилек не хватает для установки стартера.

Наконец-то я приступаю к установке стартера, а если точнее, начинаю пилить корпус КПП, чтобы этот стартер смог туда встать. приложил пластину к месту, где должен стоят стартер и вырезал соответствующее отверстие в КПП. Теперь стартер залезает без проблем, но к пластине плотно не прилегает, так как стартер упирается своим корпусом в болт крепления КПП. Без этого болта мне не обойтись и поэтому я решил его заменить на болт под внутренний шестигранник, а в корпусе стартера сделать под него отверстие. С КПП разобрались.

Далее я решил выпилить подходящее отверстие в картере, но заметил, что стартер полностью перекроет технологическое отверстие выставления ВМТ. А лишаться его полностью мне бы не хотелось. Тогда я проделал точно такое же отверстие с другой стороны картера и выставил на маховике значение верхней мертвой точки. Теперь ничего не помешает мне выпилить в картере отверстие под стартер.

Отверстие выпилено. И тут мне в голову приходит очень своевременная мысль: а как выставить зазор зацепления бендикса и стартерного венца? Сделать это при установленной КПП невозможно, так как она перекрывает весь обзор. Тогда я решил замерить расстояние от пластины стартера до края картера. И в верхнем, и в нижнем креплении расстояниие составило 26мм. Теперь демонтирую КПП и вывешу стартер просто на болтах, разместив его точно также как и с КПП, т.е. на расстоянии 26мм от картера.

После подключения аккумулятора, стартер начал крутить мотор Урала. Причём на мой взгляд – очень хорошо!))) Лишних шумов и звонов при этом не прослушивается.

Буду надеяться, что стартер будет только радовать меня в моем путешествии.

Отличный сальник коленвала в заднюю крышку мотоцикла Урал. Производитель Тойота. Япония. Каталожный номер: 90310-50006. Средняя цена в магазинах: 350р.

_____________________________ О КАНАЛЕ “САНЯ ЧЁТОДЕЛ”

Как нетрудно догадаться, прозвали меня так потому, что я постоянно что-то делаю. Я очень люблю работать и создавать что-нибудь своими руками. При этом я постоянно заставляю себя учиться чему-то новому и неизвестному. Как, например, в этих видео я ремонтирую старый мотоцикл Урал, на котором по итогам ремонта планирую отправиться в путешествие в Крым. Данный мотоцикл получит не только полный капитальный ремонт, но и подвергнется некоторому тюнингу. Обо всем что я делаю с мотоциклом, я подробно рассказываю в плейлисте “Ремонт мотоцикла Урал”

Симптомы и причины неисправности

проблемы с запуском двигателя;
рывки, скрежет и сторонние звуки в момент зацепления бендикса с маховиком.

Причинами, по которым происходит износ зубьев, являются:

дефекты изготовления маховика – перегрев зубчатого обода при посадке приводит к отпуску стали, снижению прочности, увеличению пластичности конструкционного материала;
непараллельность осей – передаточное число редуктора очень высокое, любое отклонение оси вала стартера от оси коленчатого вала приведет к выработке эвольвенты зуба с одной стороны;
нарушение профиля зуба – со временем элементы передачи изнашиваются, в момент зацепления/расцепления шестеренок профиль срезается полностью;
отсутствие смазки – в силу конструкционных особенностей передачи смазку нанести на бендикс и венец маховика невозможно физически.

Внимание: Маховик в сборе является не симметричной деталью, перевернуть его не получится из-за смещения одного посадочного отверстия болтового соединения, поэтому придется снимать венец, переворачивать его пригодной для дальнейшей эксплуатации редуктора стороной.

Установка

Существует несколько вариантов крепления электростартера к оппозитному мотоциклетному мотору:

Изготавливаются более мощные и длинные шпильки КПП, после чего на них надевается дюралевая пластина с предварительно высверленным отверстием диаметром 76 мм для кожуха узла. Вариант применяется редко в силу малой прочности и негативного влияния на срок службы электростартера;
Из дюраля изготавливается составное крепление в виде двух полумесяцев, которое приваривается снизу к картеру КПП. Будьте внимательны — в процессе аргоновой сварки все резиновые элементы трансмиссии должны быть удалены, однако валы и крышки стоит оставить на местах, поскольку их отсутствие может стать причиной серьёзной деформации картера;
Изготавливается цельная дюралевая пластина, приваривающаяся к кожуху КПП. Вариант плох тем, что он заставляет полностью удалять контактный масляный фильтр, нарушая нормальную работу трансмиссии.

На зарубежных мотоциклах установка стартера осложнена отсутствием серьёзных наработок в данной области. Поэтому вам придётся проявить инженерную смекалку и изготовить соответствующее крепление либо переходную плиту, которая не будет мешать другим компонентам.

Перед установкой нужно тщательно обработать плоскость упора электростартера шлифовальной машиной, чтобы добиться идеального прилегания детали. Чтобы правильно закрепить фланец стартера, нужно снять втягивающее реле, а также полностью выдвинуть бендикс вперёд, чтобы понять, каким будет его рабочее положение. Агрегат фиксируется с помощью фланца, после чего необходимо проверить плотность её прилегания и устойчивость положения. Теперь нужно установить оптимальные зазоры, которые позволят добиться стабильной работы устройства.

Между шестерней, расположенной на стартере, и венцом маховика стоит оставить расстояние в 5–7 мм — чтобы выставить его, можно использовать сложенную во много раз фольгу. Также нужно оставить зазор, равный 2–4 мм, между венцом и роликовой муфтой, которая находится сразу за шестернёй. Измерять его стоит в положении покоя, а не в рабочем состоянии стартера, что позволит достичь устойчивой работы узла. Если вы приобретали подержанный стартер, убедитесь, что его бронзографитные втулки не изношены, а также совпадают по диаметру с осевым валом — в противном случае надёжность детали будет существенно снижена, а запуск мотора будет сопровождаться неприятными звуками.

Замена венца

у владельца авто отсутствует специальное оборудование – используются горелки, паяльные лампы и, даже нагрев в духовке газовой плиты;
температуру венца сложно определить – нагрев производится «на глаз»;
технологические требования – зубчатый обод следует разогревать до 200 градусов, однако без специальных приборов температуру выдержать очень сложно.

высокий – нагрев до 450 – 600 градусов для получения структуры стали сорбит;
средний – нагрев до 300 – 450 градусов для получения структуры стали троостит;
низкий – нагрев до 150 – 300 градусов для получения структуры мартенсит.

Самостоятельная замена венца маховика должна производиться при нагреве обода в пределах 200 градусов, поскольку низкий отпуск не опасен для детали, практически не снижает твердость и прочность стали, заодно ликвидирует внутренние напряжения.

Демонтаж

деталь укладывается на подставки, чтобы зубчатый обод свисал;
молотком по окружности венца наносятся равномерные удары.

Основные ошибки самостоятельной замены

Несмотря на предельно простую технологию, автолюбители часто допускают при замене венца следующие ошибки:

перед тем, как снять зубчатый обод, следует произвести ревизию боковой плоскости маховика под сцепление, и отверстий для крепежных болтов;
установка с перегревом отдельных участков венца приведет к быстрому износу зубьев именно на этих местах, так как происходит отпуск стали;
наружный диаметр зубьев должен иметь фаску для плавного зацепления с бендиксом стартера без ударов.

В этом случае заменить изношенный элемент гораздо труднее, а перевернуть его вряд ли получится.

Дополнительные работы

Поскольку стандартная электросистема мотоцикла «Урал», равно как и цепь большинства импортных транспортных средств, не рассчитана на эксплуатацию техники со стартером, придётся внести в неё доработки. При малейшем снижении температуры окружающего воздуха может возникнуть проблема с запуском — стартер быстро разрядит аккумулятор, что заставит вас подзаряжать его и впоследствии пользоваться педалью. Опытные мотоциклисты рекомендуют установить на двухколёсное транспортное средство аккумулятор от японского автомобиля 90-х годов. Такая батарея имеет компактные габариты и достаточно большую ёмкость — вплоть до 65 Ач.

Однако установка крупного аккумулятора повлечёт за собой другую неприятность — генератор не сможет заряжать такую батарею полностью, и стартер вновь нельзя будет использовать. Чтобы устранить эту проблему, можно воспользоваться следующими техническими решениями:

Перемотать стандартный генератор, чтобы повысить его мощность на 100–200 Вт. Однако нужно понимать, что надёжность такого узла снизится;
Установку стартера часто сопровождают заменой стандартного генератора на узел от лёгкого трактора либо от современной модели Ирбитского завода;
Поменять генератор на аналогичный узел от импортного малолитражного автомобиля 90-х годов — идеально подходят детали от Honda и Daihatsu.

Доработка электросети после установки стартера требует определённого профессионализма, поскольку при неправильном соединении проводов или при недостаточной намотке изоляции вы можете попросту сжечь мотоцикл.

Поскольку генератор со временем всегда теряет часть своей мощности, стартер может вновь перестать работать. Чтобы избежать возникновения такой проблемы, стоит каждые 10 тысяч километров очищать щётки узла, регулировать зазор его приводного механизма, а также устранять мелкие неисправности. Также каждые 5 тысяч километров осматривайте проводку — если на ней начинают появляться оплавленные участки или пробои, стоит установить кабели, имеющие большее сечение.

Венец маховика: конструктивные особенности и методика замены

Подавляющее большинство современных двигателей внутреннего сгорания оснащаются так называемым маховиком. Грубо говоря, это металлическое колесо, имеющее зубчатый обод. Само колесо обладает большой массой, а значит, может накапливать значительную энергию, которая затем передается коленчатому валу двигателя. Маховик имеет связь с одним из концов коленчатого вала и вращается вместе с ним, накапливая энергию примерно так же, как это делает всем известная детская игрушка — юла. За счет высокой инерционности этой детали она может стабилизировать вращение коленчатого вала, предотвращая сильные вибрации и детонации смеси (в далеком прошлом от этого страдали все ДВС). Венцом маховика является уже упомянутый обод со множеством зубьев. Именно он сцеплен с шестерней стартера и передает крутящий момент на маховик, а затем на коленчатый вал и другие системы автомобильного двигателя. Предлагаем вам ознакомиться с конструкцией маховика двигателя, его особенностями, неисправностями и методикой поиска новой детали в случае, если старая вышла из строя и нуждается в скорейшей замене.

Эффектный байк

Для создания этого шедевра житель Башкортостана решил прикрутить к мотоциклу колесо от машины. Также в реставрации были использованы детали с различных транспортных средств.

Передние тормоза и вилка достались от ИЖ «Орион», карбюратор – от ВАЗ-2106, а зажигание от «Оки». После ремонта мотоцикл получился внушительным, длина его составила 2720 см.

От старенького «Днепра» в реставрированной модели остались только бензобак и мотор. Этот мотоцикл отреставрировали в далеком 2007 году.

Тяжелые мотоциклы КМЗ прославились прочностью и долговечностью, которыея сейчас остаются их главными достоинствами. Эти модели не дают забыть энтузиастам о легендарной технике, и на ее базе создавать уникальные машины.

Коротко о типах маховиков

Для начала разберемся с тем, какие в автомобильных двигателях могут быть маховики. В зависимости от конструкции маховик может различным образом влиять на работу двигателя, но зачастую это проявляется в уменьшении эффективной мощности — за больший комфорт, меньший износ смежных с коленвалом деталей и большую безопасность приходится чем-то платить. Выделяют следующие типы:

Сплошной маховик. Часто его называют обычным маховиком. Это крупный диск из чугуна, имеющий стальной венец. Простая и крайне надежная конструкция, которая является прообразом более сложных современных маховиков;
Двухмассовый маховик. Наиболее распространенный тип. Представляет собой сложную демпферную конструкцию, предусматривающую пружинные механизмы. Такие маховики обеспечивают качественное переключение передач, обладают хорошими динамическими характеристиками, практически не шумят. В отличие от сплошных маховиков, двухмассовые менее надежны, так как в них есть минимум один узел с невысокой износостойкостью — пружинно-демпферный механизм;
Облегченный маховик. Облегченная конструкция (1,5 — 2,0 килограмма) с неплохими динамическими характеристиками и меньшим влиянием на работу двигателя. Облегченные маховики нашли широкое применение в тюнингованных и спортивных автомобилей, поскольку они не столь серьезно влияют на мощность двигателя.

Этапы превращения мотоцикла Днепр в кастом

Возможно, это громко сказано по поводу превращения мотоцикла Днепр в кастом. Поскольку чаще такие переделки подпадают под определение тюнинг. Чем же отличается кастом от тюнинга?

Тюнинг – это переделывание отдельных запчастей или комплектующих мотоцикла. Кастомный мотоцикл – это байк, который полностью переделан под желания владельца. Причем так, что он становится уникальным и неповторимым.

Этапы превращения мотоцикла Днепр в кастом:

замена или модернизация двигателя
модернизация передней вилки
переделывание шасси
замена выхлопа
добавление декоративных элементов

Двигатель дополнительно чистят и полируют. Делается это специально, чтобы он не отличался от новых деталей. На выхлоп устанавливают различные кольца или систему прямотоков. Также можно поставить декоративную насадку.

Все эти манипуляции несложно сделать самостоятельно, поскольку они не требуют особых технических знаний. Остальные запчасти можно приобрести в специализированных магазинах. Например, клапанные крышки и крышки зажигания двигателя можно купить в нашем интернет магазине.

Конструктивные особенности

По своей сути венец маховика является очень простой вещью — это обод из стального сплава с выточенными на наружной поверхности зубьями. Маховики двигателя могут делиться еще на два подтипа, определяющиеся особенностями монтажа венца . Проще говоря, маховики могут иметь съемные или несъемные зубчатые венцы. В подавляющем большинстве маховиков венцы съемные, а значит, сами детали имеют высокую ремонтопригодность. Венец может быть смонтирован следующим образом:

Запрессован без использования дополнительных крепежных элементов;
Закреплен болтами.

Если речь идет о запрессованном венце, то предназначенный для него маховик имеет гладкую поверхность, а связь деталей обеспечивается за счел большой силы трения. Перед запрессовкой венец нагревают . Металл при нагреве несколько расширяется, а уже после напрессовки сжимается, за счет чего венец можно плотно сесть на маховик. Как правило, маховики с запрессованными венцами применяются в малолитражных двигателях для легковых автомобилей, хотя их можно увидеть и в некоторых моделях грузового транспорта. Конструкция с болтовым соединением предусматривает наличии фланца с рядом отверстий под крепежные элементы. Маховики с таким вариантом крепления венца применяются в мощных двигателях с сильными нагрузками на зубчатую передачу. Практика показывает, что венец с болтовым соединением можно отсоединить без использование специальных инструментов.

Вне зависимости от конструкции маховика и особенностей монтажа венцов, детали имеют ряд особых характеристик. Именно эти характеристики определяют, к какому автомобилю и, соответственно, стартеру маховик может подойти. Вот эти характеристики:

Диаметр;
Количество зубьев (обозначается как Z);
Модуль зацепления (учитывает модуль колеса и модуль зубьев). Обозначается как m.

Модуль зацепления m представляет собой величину, равную отношению диаметра делительной окружности к количеств у имеющихся в венце зубьев . Делительной окружностью называют условную окружность, разделяющую зубья шестерни на 2 части (головку и ножку), условно проходящую примерно через половину высоты зубьев. Модуль зацепления венцов попадает в диапазон 2,00 — 4,25 (шаг 0,25). Если модули сцепления m венца и шестерни стартера не равны, зубья не будут совпадать, что может привести или к интенсивному износу передачи, или ее полной неработоспособности.

Диаметр венца, а также количество его зубьев могут попадать в довольно широкий диапазон. Что интересно, автомобили с двигателями одной модели могут оснащаться различными маховиками — различия будет вносить тип установленного стартера . В большинстве деталей количество зубьев составляет от 113 до 145 ед., а диаметр составляет 250 миллиметров для легкового транспорта и 500 и более миллиметров для транспорта с мощными дизельными агрегатами.

Подручные средства и тюнинг Днепра под спорт

Тюнинг Днепра под спорт в первую очередь подразумевает установку пластиковой облицовки. При отсутствии специальных обшивочных щитков и панелей облицовку можно выполнить из пенопластового макета. Дешевый и распространенный материал позволяет беззаботно экспериментировать с дизайном агрегата до тех пор, пока не будет найден наилучший вариант.

После вырезания макета, пенопласт покрывается слоем жидкости, предотвращающей прилипание к нему стекловолокна. Последнее нарезается по размеру, вымачивается в эпоксидную смолу и наносится в 4-5 слоев на пенопласт. При первых двух слоях в смолу рекомендуется добавить металлической стружки, а между волокном и пенопластом по возможности расположить тонкую металлическую сетку, упрочняющую каркас.

Для полного высыхания конструкции необходимо переждать около суток, после чего пенопласт можно удалять. Получившая облицовка шпатлюется, шлифуется, грунтуется и красится. Покраска в большинстве случаев производится яркими оттенками синего, зеленого, желтого, красного. Нанесение аэрографии – не редкость, и выполняется оно в полной зависимости от фантазии владельца.

Также как и в случае с чоппером, тюнинг под спорт подразумевает изменение конструкции рамы, только в данном случае без удлинения и существенного наклона передней вилки. Устанавливается высокое “ракетное” заднее крыло, а утопленное сиденье делается со скатом к высокому бензобаку. Руль укорачивается до предельно удобной длины, а выхлопная труба поднимается с углом наклона, равным заднему крылу.

Неисправности маховиков, возможности ремонта и замены

Запчасти на mazda 2

Запчасти на scania 113

113 H/320 DSC 11.16

Говоря о неисправности конкретно венца маховика, стоит рассматривать вопрос глобальнее, изучив всю деталь. Она эксплуатируется при очень высоких нагрузках, так что поломки не являются столь редкими. Конечно, первым, что вызовет подозрения владельца автомобиля, может стать именно зубчатый венец . Но давайте рассмотрим основные неисправности маховиков и причины, по которым они могли возникнуть:

Биения. В подавляющем большинстве случаев биения начинаются вследствие выхода из строя механизма сцепления или по причине некачественного ремонта. Например, если ведущий диск был установлен неточно. Решить проблему может разборка механизма сцепления, центровка деталей и дальнейшая сборка. Если маховик износился естественным образом, ремонт не поможет;
Буксование, затрудненный запуск мотора и появление стуков при включении стартера. Причиной возникновения таких проблем является именно износ венца маховика . Если зубцы истерлись или вовсе откололись, то будет наблюдаться все вышеуказанное. Сколы на зубьях венца могли возникнуть как в результате попадания в картер инородных твердых частиц, так и в результате естественного износа. Венец или весь маховик придется заменить или же проделать то, о чем будет сказано чуть позже;
Нарушение целостности или старение пружин двухмассового маховика. Обычно маховик с изношенными пружинами меняют, хотя реальна установка нового блока пружин. Не во всех случаях такой ремонт дает желаемый результат — если пружины слишком легкие или слишком жесткие, эффективность работы маховика уменьшится;
Износ и дефекты прилегающей поверхности. Они необратимы и естественным образом возникнут по ходу эксплуатации маховика. В случае небольшого износа, деталь просто нужно подрегулировать. В остальных случаях ее остается лишь заменить.

Крепеж стартера

Первым делом определяем место крепления элемента. Самым популярным считается левая верхняя сторона над маховиком. При этом мы столкнемся только с необходимостью вырезать окошко для зацепления шестерен стартера. Ставить стартер по центру или с правой стороны затруднительно, из-за необходимости переделывать ряд элементов мотора.

Для монтажа, под кожух бендикса выпиливают отверстие. Далее снимаются мерки, и из листа стали толщиной 4мм выпиливается крепление стартера. Такая толщина необходима, чтобы выдерживать нагрузки которые испытывает крепеж при работе механизма стартера. Аналогичным образом можно изготовить не одно сплошное, а пару креплений. Таким образом можно упростить процесс изготовления крепежа, но настройка зазоров станет намного сложней.

Готовую пластину крепят болтами или точечно прихватывают аргоном, далее проводится пробная сборка. Теперь следует убедиться в выставленных зазорах:

между зубчатым венцом маховика и роликовой муфтой зазор 2-4 мм;
между бендиксом и венцом 3-7 мм.

Далее маховик вращают, наблюдая за совпадением шага бендикса и венца. При этом вращение маховика обеспечивают с помощью кикстартера. Убедившись, все работает как положено можно произвести пробный проворот, выкрутив свечи зажигания. Если стартер вращает маховик, при этом не издаются посторонние звуки, то пластину можно приваривать аргоном окончательно.

Выбор нового венца маховика

Как показала практика, подобрать подходящий венец маховика бывает сложно — необходимо ориентировать не только на параметры двигателя, но и на параметры стартера. Если в автомобиль не вносились определенного рода конструктивные изменения , то искать новую деталь будет не так сложно. Вести поиск можно по двум параметрам:

Код имеющейся детали;
VIN-код транспортного средства.

Особняком стоит поиск по параметрам автомобиля и параметрам стартера в частности, учитывая также параметры уже установленного и износившегося венца. Выше были перечислены основные параметры венцов — если автолюбитель сможет точно их определить (часто помогают таблицы на сайте производителя), то затем сможет вести поиски аналога. Если вести поиски исключительно по общим параметрам транспортного средства, то можно попасть впросак и приобрести венец, имеющий отличный от стартера модуль сцепления . Именно по этой причине данную деталь лучше подбирать под чутким руководством специалиста по ремонту автомобилей. Есть и более простое решение: приобрести маховик с венцом в сборе.

Венцы отдельно от агрегата выпускают далеко не все фирмы, производящие сами маховики. В отдельных случаях удается найти оригинальный венец отдельно от маховика, но такой оригинал стоит немалых денег. Мы не рекомендуем экономить на покупке этой детали, но если ваш бюджет серьезно ограничен, то учитывайте риски: венец будет иметь относительно небольшой эксплуатационный ресурс, а при самом плохом раскладе и вовсе не подойдет к маховику (такое бывает с продукцией сомнительных турецких и китайских производителей). Если вы ищете аналогов, руководствуясь лишь демократичностью цены, то обратите внимание на товары от BF (Германия), Sampa (Турция), Febi (Германия), BSG (Турция), JAC (Китай), OE Germany (Германия). В остальных случаях рекомендуем покупать оригинал.

Немного истории

Прародитель «советского Харлея» появился в конце 20х годов ХХ века. Сначала это была модель, сконструированная Можаровым на базе «ИЖ» и «ПМЗ», но при тяжелой раме и двигателе в 1200 кубов, потреблявшем много топлива, она обладала мощностью только в 24 ЛС и теряла управляемость на скорости выше 60 км/ч.

Поэтому было принято решение перенять европейский опыт и использовать преимущества BMW R-71. Естественно, немца не повторили полностью, а лишь позаимствовали некоторые задумки, адаптировав их под реалии СССР. В частности, поставили двухдисковое сцепление, увеличили передаточное число и объем бака, повысив проходимость.

Вывод

Венец маховика — приметная зубчатая деталь, которая берет на себя крайне важную задачу создания надежного сцепления маховика со стартером. Эксплуатируемая в условиях повышенных нагрузок, она имеет не такой большой ресурс, как того хотелось бы автолюбителям. Практика показывает, что за жизненный цикл автомобиля манипуляции с венцом или всем маховиком в сборе приходится осуществлять более 2-3 раз. При износе венца маховика автомобиль будет сложнее завести, но во всем остальном он будет абсолютно исправен. Конечно, поводом к немедленной замене может являться лишь критический износ и скалывание сразу множества зубцов. Мы не рекомендуем затягивать с заменой венца маховика в случае его износа.

Почему не льют полностью вместе с зубами?

Как заменить венец маховика уаз 469

Замена маховика. Дефектовка маховика и сцепления УАЗ 469.

При откручивании КПП упираемся гайкой верхнего левого болта крепления КПП. Она просто не имеет физической возможности крутиться дальше.

За 2 месяца вышло из строя 3 стартера. В процессе разборки и отсоединения КПП от дрыга выяснилось:

— что сцепление Волговское
— сцепление не кулачковое, а лепестковое
— корзина Волговская
— первичный вал КПП тоже не УАЗовский

В руке первичка от УАЗ

Снимаем колокол и добираемся до корзины, сцепления и маховика. На всякий случай помечаем любые две точки на корзине и маховике. Я это делаю белым маркером.

Снимаем корзину со сцеплением, кладём на верстак.

Вот и он — маховик.

Откручиваем 4 гайки и несём его на верстак под дефектовку.

Итак, на верстаке у нас:

Для дефектовки маховика, даже не понадобятся измерительные приборы. Внешний осмотр показал:
— глубокие круговые борозды
— глубокие царапины
— растрескивание поверхностного слоя металла в зоне действия сцепления
— зону в которой маховик не имеет пятна контакта с фрикционными накладками сцепления
— сколы корпуса
— сильный износ и сколы зубьев венца

Зона не контактирующая с сцеплением

Глубокие поперечные борозды и по окружности

Сколы и износ зубьев венца

А вот здесь, били молоточком…

В общем, маховику прямая дорога на чермет.

Далее корзина сцепления.
Плоскость диска ровная без деформаций и борозд. Отлично! Прижимные пружины без деформаций. Лепестки с выработкой, укладывающейся в нормы. Просадка лепестков в норме. Плоскость примыкания корпуса корзины без поводок. В общем отличный результат.

Диск сцепления.
Фрикционы при внешнем осмотре без повреждений, трещин и зон перегрева.

Меряем остаток фрикционный накладок до клёпки.

Если меньше 0.2мм, то замена диска сцепления. У нас…

1,4 миллиметра на всех. Отличный результат. Диск ещё походит.

Проверяем жёсткость закрепления пружин.

Берём новый маховик. Для использования с лепестковым сцеплением необходим «Маховик универсальный УАЗ». В моём случае, был приобретён маховик фирмы «АДС».

Накладываем на него корзину сцепления и размечаем положение отверстий маркером. Так сказать, метим базовую точку отсчёта. Потом, если отверстия не сошлись, то проворачиваем корзину на одно отверстие. До тех пор, пока отверстия на корзине и маховике не совпадут.

После чего размечаем два отверстия и маховик. Лично я ставлю на одном отверстии «0», на соседнем «1». Соответственно, напротив них на маховике аналогичные цифры.

Когда всё разметили, идём обратно под тушку бедного УАЗки и вкрячиваем всё на места.

Сначала маховик. Затягиваем обязательно динамометрическим ключём с рекомендованным производителем усилием!

Затем вставляем либо первичный вал, либо как в моём случае выточенную оправку. На неё одеваем диск сцепления.

И по заранее сделанной разметке одеваем корзину сцепления. При этом, руками дотягиваем до гровера болты. А затем, крест на крест протягиваем все болты по обороту за раз. Делается это для того, чтобы при затяжке был одинаковый прижим корзины.

Возвращаем на место колокол…

… и другие агрегаты. Радуемся успешно проведённой работе.

Важное пояснение
Друзья. Вообще, по науке, при замене маховика его необходимо балансировать. Причём по очень хитрой схеме. Сначала сам маховик. Затем вместе с коленвалом. Затем вместе с коленвалом и корзиной сцепления.

Это в идеале. На практике маховики нормальных контор идут достаточно отбалансированные. В остальном, технология нарушается и по технологии делают только на спортивных машинах. Либо, это будет стоить очень дорого

Замена венца маховика. Инструкция универсальная, можно применить к ВАЗ

Как поменять венец на маховике уаз. Как снять и установить маховик

Напрессовка венца выполняется с его предварительным подогревом:

После остывания маховика делаем насечки на зубьях для облегчения зацепления бендиксом:

На десерт в одно из балансировочных отвестий монтируем неодимовый магнит, залив вокруг него клей момент:

А зачем нужен неодимовый магнит в маховике, вы узнаете в одной из следующих серий:).

Алгоритм проведения замены

Для начала ознакомимся с трудностями операции, чтобы заранее подготовиться к ним:

Ободок может сидеть настолько крепко, что снять его можно будет лишь путем нагрева.
Посадка нового ободка с зубьями должна быть проведена по инструкции, правильно, иначе проблемы не за горами.

Итак, вот как все делается:

маховик подвергается нагреву (200-250 гр. по Цельс. на полчаса);
испорченный ободок сбивается мягким зубилом;
нагревается новый венец;
сажается на маховик.

После остывания ободок сядет настолько крепко, насколько требуется для его корректной работы.

Внимание. На венцах есть фаска с внутренней стороны. И когда ставится новый ободок, то рекомендуется ставить фаской вниз. Таким образом он легче сядет на маховик.

поставить маховик на стол;
установить на него венец;
взять какой-нибудь нагревающий прибор (можно паяльник);
нагреть элемент хорошенько, по всему периметру.

Сильный нагрев приводит к тому, что металл теряет свою изначальную закалку. По этой причине греть следует тоже строго в пределах требуемой температуры, не больше.

Напоследок еще один способ, как сбить и поставить новый венец. Делается следующее:

на маленькую опору (по размерам меньше маховика в диаметре) ставится два старых поршня;
сверху кладется маховик;
бородок или зубило ставится в том месте венца, где имеется специальная выемка;
не очень сильными ударами молотка выбивается ободок;
маховик поворачивается, зубило ставится в следующую выемку, выбивается и так по кругу.

Как правило, чтобы выбить ободок, достаточно ударить с двух сторон.

маховик поворачивается обратной стороной;
ставится новый венец;
прижимается с одной стороны тисками (слегка);
по кругу легкими ударами молотка венец сажается на место.

Остается только поставить ободок на место и слегка подбить молотком.

Забудьте о штрафах с камер! Абсолютно легальная новинка — Глушилка камер ГИБДД, скрывает ваши номера от камер, которые стоят по всем городам. Подробнее по ссылке.

Абсолютно легально (статья 12.2);
Скрывает от фото-видеофиксации;
Подходит для всех автомобилей;
Работает через разъем прикуривателя;
Не вызывает помех в радиоприемнике и сотовых телефонах.

Описание

Как часть кривошипно-шатунного механизма за счет участия в моменте вращения коленвала и снижении неравномерности его движения.
Как часть трансмиссии за счет выполнения функции ведущего диска сцепления.
Как часть редуктора в виде ведомой шестерни при передаче крутящего момента со стартера на коленчатый вал.

Взаимозаменяемость основных узлов моторов семейства Вихрь

Взаимозаменяемость маховиков, высоковольтных трансформаторов, коленчатых валов, картеров, редукторов. Маховики

С начала 1971 г на маховик не устанавливали два магнита (третий и шестой от шпоночного паза по часовой стрелке, если смотреть изнутри маховика), в результате чего шаг магнитов по ободу стал переменным (120-60-120-60°). Номера маховиков не изменялись. Поэтому, несмотря на внешнюю идентичность маховиков их нельзя переставлять с одного мотора на другой.

Конструкция маховика

Виды маховиков

По типу конструкции маховики делятся на следующие виды:

Сплошной

Демпферный или двухмассовый

Приятие на себя избыточных вибраций коленчатого вала;
Защита трансмиссии от перегруза и лишнего вращательного движения;
Снижение возможного износа синхронизирующих элементов;
Обеспечение легкого и плавного включения скоростей;
Обеспечение экономии расхода горючего.

Венец или ободок

Установка венца маховика

Установка и замена

Снятие коробки передач и сцепления.
Маркировка любым способом расположения коленвала и маховика относительно друг друга для последующего удобства сборки.
Вывинчивание болтов крепления маховика, придерживая его от проворачивания при помощи отвертки.

Взаимозаменяемость маховиков обычных, двухмассовых и облегченных

Поскольку новый двухмассовый маховик стоит очень дорого, для большинства владельцев авто, укомплектованных этими модификациями, актуален вопрос взаимозаменяемости этого узла сцепления и ДВС. Основными нюансами являются:

после установки цельнометаллического маховика вместо демпферного снизится, как комфортность эксплуатации, так и ресурс ШРУСов, редуктора, КПП, сцепления в целом;
при замене традиционного маховика на облегченный дискомфорта значительно меньше, но в идеале требуется перестройка всего двигателя под новый эксплуатационный режим.

Рис. 19 Замена обычного маховика облегченным

Таким образом, классический цельнометаллический маховик больше подходит для бензиновых авто, имеет простейшую конструкцию, обладает высоким эксплуатационным ресурсом. Облегченный маховик применяется для тюнинга ДВС ограниченным числом водителей, двухмассовые модификации по умолчанию устанавливают на дизельные машины еще на заводе.

Возможные неисправности

При работе маховика возможно возникновение следующих неисправностей:

3. Поломка демпферной пружины двухмассового маховика. Устраняется заменой всего изделия.

Частичный ремонт своими руками

4. После полного остывания отремонтированный маховик готов к установке на двигатель.

Замена венца маховика

Замена венца маховика ВАЗ 2109 своими руками

Я решил немного схитрить и снять трансмиссию более удобным и простым способом — не сливая масло и не отключая приводы. Для этого нужно полностью снять оба продольных рычага, которые чаще называют «саблями».
Далее, снимите стартер и отсоедините кулису, обе опоры КПП и провода массы датчика заднего хода.
Когда сняты рычаги, поперечного хода стоек достаточно для того чтобы отсоединить коробку от .
Поставьте снятую КПП на пол, теперь у вас должен образоваться полный доступ к маховику и сцеплению.
Чтобы открутить болты маховика нужно хорошо зафиксировать сам маховик. Для этого существует специальный фиксатор, если вы не имеете такового можно изготовить что-нибудь похожее. Я для себя изготовил самодельный аналог из направляющей, которая была взята из серверной стойки, в ней были проделаны отверстия. После, направляющая была прикручена к маховику при помощи болтов крепления корзины. За это импровизированное приспособление удерживайте маховик от проворачивания.

Прежде чем снять маховик обязательно пометьте взаимное расположение маховика и коленвала.
Сбейте старый венец, используя выколотку и молоток.
Замена венца маховика ВАЗ 2109 производится следующим образом. Возьмите новый венец маховика и разогрейте. Я лично для этого использовал бумагу, ею обвернул маховик и поджег.
После того как он достаточно разогрелся, аккуратно оденьте венец на маховик, внутренней фаской к маховику. Слегка постукивая по нему, посадите его на место. На все про все уходит не более 20 минут.

Сборка ничем не отличается от разборки, единственное — она производится в обратном порядке. Затяжка болтов маховика должна быть с моментом 62 — 89 Н*м. Болты корзины затягиваются с моментом — 19 — 31 Н*м. Во избежание перекоса затяжка болтов происходит в шахматном порядке.

Чтобы отцентрировать ведомый диск используйте удлинитель на 1/4, с подмотанным слоем изоленты до диаметра 15 мм и 20 мм.
Затяжка крепежных болтов стабилизатора и поперечного рычага производится после опускания машины на землю, то есть под нагрузкой.

Основные ошибки самостоятельной замены

Несмотря на предельно простую технологию, автолюбители часто допускают при замене венца следующие ошибки:

перед тем, как снять зубчатый обод, следует произвести ревизию боковой плоскости маховика под сцепление, и отверстий для крепежных болтов;
установка с перегревом отдельных участков венца приведет к быстрому износу зубьев именно на этих местах, так как происходит отпуск стали;
наружный диаметр зубьев должен иметь фаску для плавного зацепления с бендиксом стартера без ударов.

Не проще ли купить новый?

Поэтому итог – замена должна выполняться профессионалами, желательно на СТО, с гарантией.

Как заменить венец маховика уаз 469

Как поменять венец на маховике на уаз

Венец или ободок

Популярные вопросы, связанные с ремонтом элемента

Алгоритм проведения замены

Замена венца маховика. Инструкция универсальная, можно применить к ВАЗ

Типы, конструкция и характеристики венца маховика

Вопросы выбора и замены венца маховика

Почему не льют полностью вместе с зубами?

Процесс замены, своими руками

Замена венца маховика. Инструкция универсальная, можно применить к ВАЗ

Не проще ли купить новый?

Почему не льют полностью вместе с зубами?

Процесс замены, своими руками

Ремонт двигателя ВАЗ 2110 2111 2112

Как заменить венец маховика ВАЗ 2109

Для чего нужен маховик

Замена ремня ГРМ — ВАЗ 2109. Карбюратор — Ведущий авто портал

Обычный, демпферный маховик и другие его виды

Двухмассовый маховик, принцип работы

Меняем венец на маховике ВАЗ2109

Как установить венец на маховик с нагревом и без

Венец или ободок

Популярные вопросы, связанные с ремонтом элемента

Алгоритм проведения замены

Крепление и демонтаж болта маховика

ВАЗ 2109 | Снятие, проверка состояния и установка маховика

Демонтаж элементов трансмиссии

Принцип работы автомобильного сцепления

Монтаж элементов трансмиссии

снятие, установка и дефектовка маховика на автомобилях ваз 2108, ваз 2109, ваз 21099

Замена венца маховика ВАЗ 2109 своими руками

Процесс замены, своими руками

Советы по при замене маховика на ВАЗ 2109

Как разобрать, заменить и отремонтировать венец маховика УАЗ 469

Венец маховика УАЗ 469: основные характеристики и функции

Что такое венец маховика УАЗ 469?

Особенности венца маховика УАЗ 469

Значимость венца маховика УАЗ 469

Ремонт и замена венца маховика УАЗ 469

Как поменять венец на маховике на уаз

Конструкция и назначение маховика

Симптомы и причины неисправности

Замена венца

Демонтаж

Выбор зубчатого венца

Установка

Способы нагрева венца

Переворот старого обода

Основные ошибки самостоятельной замены

Как заменить венец маховика уаз 469

Замена маховика у автомобиля: на что обратить внимание

Как поменять венец на маховике уаз. Как снять и установить маховик

Как устроен двухмассовый маховик

Рекомендуем

Описание

Конструкция маховика

Виды маховиков

Сплошной

Демпферный или двухмассовый

Установка и замена

Причины выхода из строя двухмассового маховика

Возможные неисправности

Основные ошибки самостоятельной замены

Частичный ремонт своими руками

Плохой запуск – главный симптом неисправного венца

Замена венца маховика ВАЗ 2109 своими руками

Осмотр венца

Не проще ли купить новый?

Почему не льют полностью вместе с зубами?

Как заменить венец маховика двигателя уаз

СТАРТЕР на УРАЛ/ДНЕПР как поставить своими руками? Ремонт мотоцикла Урал #31

Текст видео

Симптомы и причины неисправности

Установка

Замена венца

Демонтаж

Основные ошибки самостоятельной замены

Дополнительные работы

Венец маховика: конструктивные особенности и методика замены
