Как правильно выставить метки грм 21124

Выставление меток грм на 16-ти клапанной ваз-2112 своими руками

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Набор основных инструментов небольшой:

Из материалов нужен новый ремень ГРМ.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

Ресурс ремня

Чтобы понять, когда менять ремень необходимо, нужно периодически производить его визуальный осмотр. Делать это рекомендуется через каждые 25 000 км. А вот при обнаружении каких дефектов ремень нужно менять обязательно:

• поверхность ремня начала покрываться трещинами, на ней появились сколы и глубокие царапины;
• если обозначилось повреждение зубьев на внутренней поверхности ремня;
• на ремне стали видны масляные пятна.

А вот какие могут быть причины обрыва ремня:

• во время установки ремень не натянули должным образом;
• автомобиль эксплуатировался в плохих условиях;
• время эксплуатации ремня закончилось;
• на ремень попало масло или смазка;
• водяная помпа неисправна;
• на роликах появились люфты.

Если не производить диагностические процедуры, можно прозевать тот момент, когда ремень будет близок к обрыву. А обрыв чреват серьезными последствиями – произойдет так, что поршни ударятся о клапана. Клапаны и поршни от этого деформируются, а автомобиль после этого придется серьезно ремонтировать. Поэтому необходимо проверять состояние ремня, а менять его необходимо после 60 000 км.

А вот ремни каких фирм рекомендует покупать производитель:

• Ремень, изготовленный на Волжском заводе. Изготовлен он из прочного материала. Еще его одно преимущество – невысокая цена.
• Lynx – это японская фирма. Она также производить недорогие и качественные ремни. Но вот менять его необходимо чаще ремней других марок. Но это только рекомендации производителя, которые ни в коем случае не говорят о том, что изделие некачественное.
• А вот ремни компании Bosch будут служить долго. Их качество сомнений не вызывает. Ремни данной фирмы завоевали заслуженную популярность у населения.
• ContiTech – это германская фирма, ремни которой также рекомендованы специалистами.
• Optibelt. Эти ремни используются на 12 клапанных двигателях. Они очень популярны среди автолюбителей, так как срок их службы достаточно высок.
• Gates 5631XS. А это ремень, который продается лучше всего. Изготовлен он из качественного материала, что сводит к нулю возможность обрыва.
• Еще один ремень от отечественных производителей – БРТ. Качество этого ремня нисколько не уступает иностранным.

Перед установкой ремня необходимо выставить валы точно по меткам. Шестеренки должны быть выставлены в нулевое положение. Обозначенные буквами точки должны быть выставлены в таком положении, как это показано на картинке ниже:

Чтобы контролировать расположение коленвала, нужно снять пробку с коробки, которая расположена под термостатом. Метки должны совпасть на распредвале и корпусе, а также на корпусе и маховике. Совпадения должны быть четко выражены. Маховик необходимо зафиксировать, как только на нем будет выставлена метка. Теперь пора приступать к непосредственной замене передачи ГРМ.

Как выставить метки ГРМ ВАЗ-2112 16 клапанов: фото и видео

Автомобиль: ВАЗ-2112.Спрашивает: Костиков Владимир Игоревич.Суть вопроса: не могу зафиксировать метки ГРМ, как выставить метки по ВТМ?

У меня возникла проблема. При замене ремня ГРМ верхние шкивы не фиксировались, и теперь не ясно, как их выставлять. Метки на шкивах «смотрят» не совсем в одну сторону. Может, проще довернуть все шкивы к положению ВМТ в цилиндре 1? Если речь идёт о 16 клапанах, выставление меток на ВАЗ-2112 мне знакомо: выполнял эту операцию на ГРМ 21124. Ну а у меня мотор с объёмом 1,5. Есть ли отличия?

Выставляй метки ГРМ правильно — иначе погнёшь клапана!

Двигатель ВАЗ-21124 обладает особенностью: как бы его шкивы не крутили, он не гнёт свои клапаны. С мотором 21120 (16v 1,5 л) такие шутки не пройдут! Если положения шкивов сбиты не сильно, попробуйте одеть ремень и довернуть механизм в положение «ВМТ 1 и 4». А впредь всегда пользуйтесь инструкцией:

1. Коленвал выставляют в требуемое положение, проверяя метку на шкиве привода генератора (фото 1) или на шкиве коленвала (фото 2);

Шкив привода генератора и шкив коленвала

Уточним: между датчиком ДПКВ и «пропуском» должно находиться 20 зубцов;
Метки на «верхних» шкивах должны смотреть строго вверх (фото 3 и 4). Эти шкивы обязательно фиксируются, после чего можно будет ослабить натяжение;

Шкив выпускного и впускного вала

Когда ремень ослаблен, вращать коленвал нельзя.

По идее, на ВАЗ-2112 выставление меток проводится одинаково, о каком бы моторе речь не шла. Здесь приведены фото для двигателя 21120.

Как всё выглядит в реальности и в инструкции

Не поленитесь найти смотровое окно на картере КПП. Под заглушкой находится ещё одна метка.

• Число зубьев ремня между метками «верхних шкивов» – ровно 16;
• Метка на шкиве коленвала иногда откалывается – используйте контроль по методу «1» (фото 1) или «3» (нижнее фото).

Для тех, кто ничего не понял

Число зубцов на шкиве коленвала – 21, на шкивах распредвалов – 42. Когда коленвал прокручивается на 360 градусов, распредвалы поворачиваются на 180. Вообще же полный цикл работы двигателя состоит из двух оборотов коленвала (720 градусов).

Если фиксирующего приспособления нет, его можно изготовить самим. Подойдёт даже съёмник для пружин подвески.

Внешние признаки необходимости смены ремня ГРМ

• Изменения в цвете выхлопов. Обычно выхлоп в таком случае происходит чёрного цвета и сопровождается хлопками.
• Неравномерная работа мотора или мотор не запускается. Ощущаются провалы в тяге и неуверенный запуск.
• Дополнительный шум и лишние звуки во время включении движка.
• Потресканный ГРМ вызывает характерные щелчки и тиканье внутри кожуха.
• Наблюдается усиление звуков при увеличении оборотов мотора.
• Побочная вибрация автотранспорта.

Если на ремень ГРМ попадет грязь, масло и прочий элементы, потребуется замена ремня ранее заявленного в инструкции срока. В случае обратного срок службы ремня значительно сокращается. Для начала при наличии, устраняются причины протечки охлаждающей жидкости.

Лучший ремень ГРМ и ролики для ВАЗ 2110-12

Ремень газораспределительного механизма (ГРМ) вместе с роликами выполняют важную роль: он обеспечивает закрытие и открытие клапанов согласно синхронной работе поршня.

Обрыв ремня ГРМ означает прекращение движения автомобиля и буксировка до ближайшей СТО.

Преимущество ременного привода в низкой шумности, простоте установки, отсутствие смазки, необходимое небольшое монтажное пространство, не высокая нагрузка на подшипники и возможность зигзагообразной установки (распредвал, водяной насос, масляный насос).

Недостаток – значительно меньший срок службы.

Если ГРМ порвался:

Замену ремня на ВАЗ 2110 следует выполнять по инструкции.Ресурс ГРМ сильно зависит от качества роликов, поэтому рекомендуется вместе с ремнем менять и их.

Стоимость различается от качества и производителя: ГРМ от 450 рублей, ролики от 600 рублей.

От качества роликов и ремня зависит не только срок службы, но и шумность работы.

Чтобы определится с выбором можно почитать обзоры в интернете, либо опираться на результаты опроса и комментарии статьи.

Как определить подделку?

Чтобы ролики долго служили рекомендуется заменить смазку:

Итак, голосуем и оставляем отзывы о ГРМ и роликах для ВАЗ 2110:

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

• торцевые головки на 10, 15 и 17;
• накидной или рожковый ключ на 17;
• большая плоская отвёртка;
• ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
3. Отключается фишка датчика коленвала.
4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
6. При заблокированном шкиве откручивается гайка генератора.
7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

1. После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
2. Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
3. Ремень натягивается, гайка натяжного ролика закручивается.
4. Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

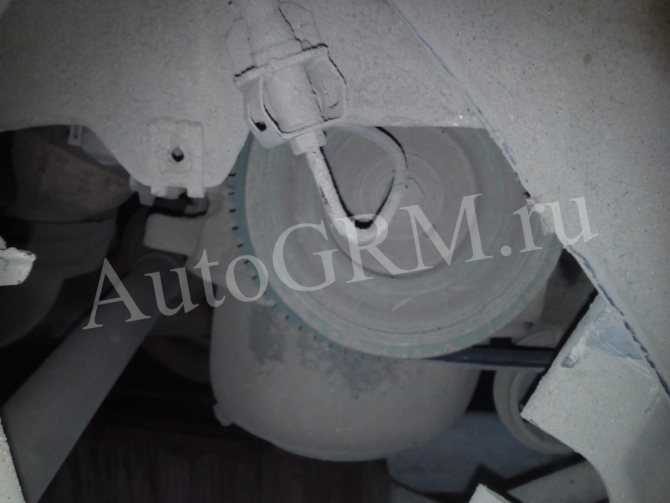

Блокирование шкива коленвала

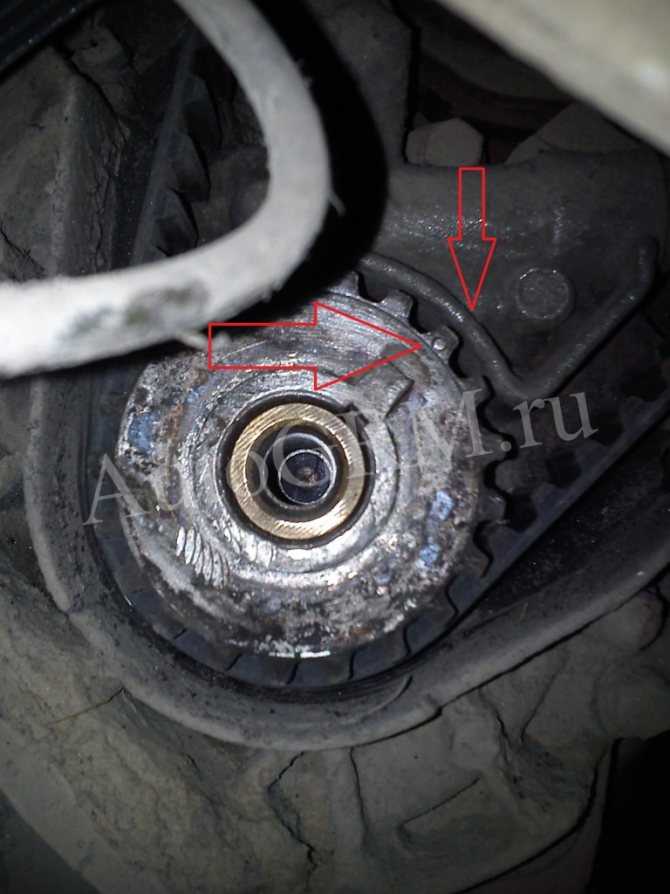

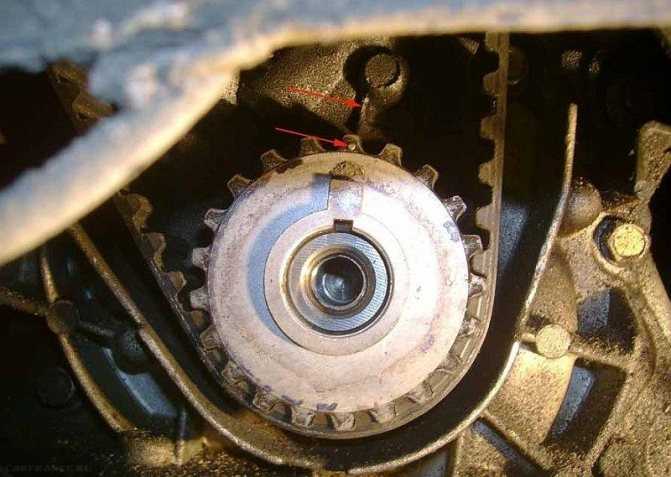

Выставление меток на коленвале

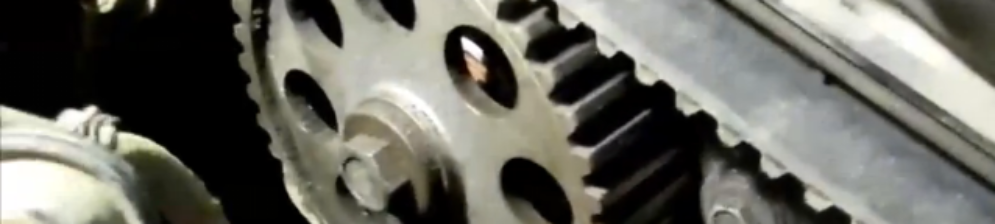

Выставление меток на шкивах клапанов

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Установка поршня первого цилиндра в положение ВМТ

При проведении работ, связанных со снятием ремня привода распределительного вала (ГРМ), фаза газораспределения может быть прервана, чтобы этого не произошло, поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) ход сжатия. При нарушении фаз газораспределения двигатель не будет работать стабильно и не будет работать должным образом. Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве маховика или коленчатого вала в этом положении может находиться поршень 1-го или 4-го цилиндра). Затем убедитесь, что метки на маховике или звездочке коленчатого вала совмещены (если шкив привода генератора был снят). Если метки на маховике или шкиве коленчатого вала не совпадают, фаза фаз газораспределения нарушена (поршень 1-го цилиндра не установлен в ВМТ). В этом случае нужно снять ремень привода распредвала и провернуть коленчатый вал до совпадения меток

Важно! Вращайте коленчатый вал только за болт крепления шкива (не вращайте коленчатый вал через сам шкив распределительного вала)

СОВЕТ Так как коленчатый вал проворачивать за болт шкива неудобно, есть два способа сделать это

• Включите любую передачу и подвесьте переднее колесо. Затем поверните подвешенное колесо до тех пор, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке приводного ремня распределительного вала.
• Включите любые передачи (желательно IV) и медленно двигайте автомобиль, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке ремня привода распределительного вала.

Метки ВМТ Ваз 2110 2114 8 клапанов

Метки ВМТ расположены на звездочке (выступе) распределительного вала и на задней крышке ремня привода распределительного вала (винт).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности коробка передач снята.

Кроме того, метки расположены на звездочке коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только при снятом шкиве привода генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, торцевой ключ на 10 дюймов. 1. Отсоедините кабель от «-» вывода аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, поставьте стопоры под колеса автомобиля.

3. Снимите правое переднее колесо и правое крыло в моторном отсеке.

4. Откройте капот и выверните три винта, которыми крепится передний кожух ремня распределительного вала. Примечание. Винты на стороне крепления крышки также фиксируют кабельные зажимы. Снимите переднюю крышку.

5. Проверните коленчатый вал, используя болт, фиксирующий шкив привода генератора, до совпадения меток на шкиве распределительного вала и задней крышке.

6. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике.

Метки ВМТ Ваз 2112 2111 16 клапанов

О двигателе мод. 21126 (16 cl) расположены на зубчатых шкивах распределительного вала (выступы A) и на задней крышке приводного ремня распределительного вала (пазы B).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности трансмиссия снята.

Также у всех двигателей отметки есть на звездочках коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только после снятия ведущего шкива генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, шестигранный ключ на 5 дюймов, гаечный ключ TORX T30, отвертка Phillips.

1. Отсоедините провод от отрицательной клеммы аккумулятора.

2. С помощью отвертки Phillips открутите винт, которым правое крыло крепится к облицовке колесной арки

3. С помощью гаечного ключа torx t30 открутите два винта, которыми он крепится к корпусу

4. Снимаем экран.

5. Откройте капот и с помощью 5-гранного шестигранного ключа открутите пять болтов, которыми крепится верхняя передняя крышка ремня ГРМ 6 . и снимите крышку.

7. Используя гаечный ключ на 17 дюймов, проверните коленчатый вал за болт, которым шкив привода генератора переменного тока крепится к нему, пока метки на шкивах распределительного вала и задней крышке не совпадут.

8. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике (термостат снят для наглядности).

Ремень привода грм — проверка состояния и регулировка натяжения

Ремень привода газораспределительного механизма следует проверять через каждые 15000 км пробега автомобиля. Ремень должен быть чистый — без следов грязи и масла на его поверхности. Ремень с надрывами, трещинами, расслоениями, срезанными или изношенными зубьями, потертостями до корда подлежит немедленной замене (см. «Ремень привода ГРМ — замена»). Попадание масла и грязи на ремень сокращает срок его службы.

Для выполнения работы потребуются: штангенциркуль и бытовой безмен (только для 16-клапанных двигателей), ключ для натяжения ремня привода ГРМ (см. «Инструменты, приспособления и эксплуатационные материалы»).

Проверку и регулировку натяжения ремня следует выполнять на остывшем двигателе.

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. На двигателях 2112, 21124 и 21114

снимаем декоративную накладку двигателя (см. «Декоративная накладка двигателя — снятие и установка»).

3. Снимаем переднюю крышку двигателя 2112, 2111, 21114

или верхнюю часть передней крышкидвигателя 21124 (см. «Ремень привода ГРМ — замена»).

4. Снимаем переднее правое колесо (см. «Колесо — замена») и устанавливаем автомобиль на надежную подставку.

5. Снимаем правый грязезащитный щиток моторного отсека (см. «Грязезащитные щитки моторного отсека — снятие и установка»).

6. Вращая коленчатый вал торцовым ключом на 17

или19мм, осматриваем ремень.

При проверке ремня ГРМ можно вращать коленчатый вал следующим способом. Включите четвертую передачу поднимите с помощью домкрата правую переднюю сторону автомобиля (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»), вращайте правое переднее колесо по часовой стрелке. При этом будет вращаться коленчатый вал двигателя.

Проверка на 16-клапанных двигателях

1. Зацепляем крючок безмена за рукоятку удлинителя торцового ключа. Изоляционной лентой или скотчем закрепляем крючок безмена на удлинителе.

2. Натяжение ремня проверяем в средней части ветви между шкивами распределительных валов. Прикладываем к шкивам ребро линейки. Через удлинитель надавив на ремень с усилием 10 кгс, замеряем его прогиб, который должен составлять 5,4 мм.

Если прогиб ремня больше указанного, натягиваем ремень, если ремень перетянут, ослабляем его натяжение.

Для проверки состояния и натяжения ремня на двигателе 2112 достаточно извлечь заглушку из передней крышки. В этом случае прогиб ремня можно измерить от кромки передней крышки. Предварительно необходимо измерить расстояние от кромки крышки до ремня привода ГРМ и учитывать этот размер при измерениях.

Проверка на 8-клапанных двигателях

Двумя пальцами пробуем повернуть ремень на 90° на участке между шкивами коленчатого и распределительного валов, прилагая к нему усилие 15-20 Н·м (15-2,0 кг·см).

Если прилагаемого усилия не хватает, чтобы повернуть ремень на требуемый угол, ремень перетянут; если ремень можно развернуть на больший угол, он натянут недостаточно.

1. Ключом на 17 мм

ослабляем затяжку гайки крепления натяжного ролика.

2. Специальным ключом поворачивая ролик, регулируем натяжение ремня. Не отпуская ролик, затягиваем гайку его крепления (операция показана на примере двигателя 21124, на остальных двигателях выполняется аналогично).

3. Проворачиваем коленчатый вал двигателя на 2 оборота и проверяем натяжение ремня (см. выше). При необходимости повторяем регулировку.

4. Окончательно затягиваем гайку крепления ролика моментом 33,23-41,16 Н·м (3,4-4,2 кг·см)

Чрезмерное натяжение ремня сокращает срок его службы и может привести к выходу из строя подшипников насоса охлаждающей жидкости, натяжного и направляющего роликов.

5. Устанавливаем детали в порядке, обратном снятию.

Лада 2112 2007, 89 л. с. — своими руками

Лада 2112, 2008

Лада 2112, 2008

Комментарии 48

Не знаю, про что тут пишут на счет натяжки ремня на 2112, на ПРИОРЕ всё натягивается чики-пуки через натяжной ролик.Правая ветвь ремня через направляющий ролик должна уже быть уложена: — через два шкива распредвалов, зубчатый шкив коленвала, через помпу и иметь достаточный натяг. При этом метки на шкивах распредвалов и зубчатого шкива коленвала должны быть зафиксированы по соответствующим противометкам

В этом положении, удерживая ремень рукой по левой стороне ветви, со стороны натяжного ролика, чтобы он не ослаб и не перескочил по зубьям не важно где и в каком месте (а такое не исключено даже на один зуб) ставим или подсовываем натяжной ролик под ремень, вставляем его болт и закручиваем всё с таким поворотом ролика от руки, чтобы ремень уже не ослаб и не перескочил по зубьям

Далее, несколько раз прокручивая мотор, а можно, нет лучше нужно, за колесо с включенной 4-5 передачей, и убеждаемся, что все метки на всех шкивах совпадают идеально. Как узнать метку по зубчатому венцу шкива привода генератора на коленвале, я уже написал ниже и дал рисунок.При снятом колесе и вывешенной стойке с повернутым рулем этот венец и ДПКВ хорошо видно ну или почти хорошо гы, через зеркальце.

Потом, как несколько раз прокрутили двигатель вручную, осторожно, потихоньку – а то, чем черт не шутит, по запарке не совпали по меткам и погнули клапана стартером гы-гы, далее начинаете натягивать ролик к рабочему состоянию. В момент, когда при прокрутке двигателя правая ветвь самонатягивается если смотреть со стороны шкивов – а левая ослабевает, вот тут то и нужно натягивать ролик – типа того, как все кругом пишут и сдирают друг у друга.На Приоре, натяжка ролика может быть вообще или слабой, ремень будет прыгать, или же ролик может быть поджат к ремню так, что ему и другим блин запчастям станет тошнить

В момент, когда при прокрутке двигателя правая ветвь самонатягивается если смотреть со стороны шкивов – а левая ослабевает, вот тут то и нужно натягивать ролик – типа того, как все кругом пишут и сдирают друг у друга.На Приоре, натяжка ролика может быть вообще или слабой, ремень будет прыгать, или же ролик может быть поджат к ремню так, что ему и другим блин запчастям станет тошнить.

Не бойтесь заводить двигатель, чтобы увидеть, как живет ваш ролик при работе движка. Ничего ни с ремнем не с роликом при настройке в перетянутом состоянии не станет. Главное чтобы ремень сильно не болтался, а то или слетит или пролетит, как фанера над зубчатыми шкивами и наохрен, погнет клапана.Если же натяжной ролик будет мертвым, перетянутым, ремень при этом может немного гудеть от перетяжки, что в свою очередь будет сказываться и на ПОМПЕ потому долго она не проживет от сильно перетянутого ремня (само собой не сразу развалится) – далее начинаем манипуляции по натяжке ролика.РОЛИК на Приоре при работе двигателя должен быть живой. Он должен не заметно вибрировать на натяжной пружине и это хорошо заметно, а при резком нажатии на газ он аж прыгает, отжимаясь хорошо ремнем и это видно даже слепому кроту.

То, что пишут в талмудах как ролик натягивать не всегда совпадает с реалиями. По этому, может быть, что когда вы его настроите, как написано в библии для чайников, ролик просто упокоится с миром и не будет работать должным образом. Поэтому всё относительно разных производителей и брака.

Вообще честно, лучше немного не дотянуть ролик, чем перетянуть. Будет жить и ролик и помпа и ремень. Главное следите, и прислушивайтесь к посторонним звукам в области ремня ГРМ.

У меня не раз были случаи, что ремень вот-вот слетит, болтался и кричал, подтяни меня, даже протер защитный кожух. Кожух наверно и спас оттого, что ремень не слетел, и не произошло Втыка поршня в клапана.

Но у тех, у кого безвтыковые поршни, так им и суждено ездить на не перетянутых ремнях. Ну, подумаешь, слетел гы-гы – зато все долго ходит и не ломается.Кстати у десятых тазов 2110 и еще у кого может, у кого ролики с отбортовкой, им не стоит об этом сильно парится, эти ролики не дадут слететь ремню просто так от слабины. — Проскочить по зубьям шкивов это да, ну подумаешь, упала тяга или вообще заглох, поправил, натянул и опять газ до голика. Главное клапана головку и поршни не убить.В инете уже пишут, что АвтоВАЗ начал выпускать двигатели с 98 л.с. и 106 л.с безвтыковыми поршнями – Халява плиз!А вот движки 1,8 литра 122 л.с. пока нет, типа ищи и ставь себе сам такие поршни.

Так, что меняйте сами помпы, ремни безопасн. брр ГРМ и не бойтесь ни чего. Главное логическое мышление и правильный подход к тому, чем хотите заняться.

Зачем нужны метки

Газораспределительный механизм силового агрегата 126 от Лада Приора, как уже говорилось, должен работать в определенном порядке. При нарушении подобного порядка начинаются проблемы с запуском, либо мотор полностью выходит из строя. Часто причиной поломки двигателя становятся неправильно расположенные метки после смены ремня ГРМ. Такие ошибки допускают начинающие автолюбители и механики, только закончившие колледж.

Производителем на шестнадцатиклапанном 126 двигателе созданы необходимые фазы для того, чтобы клапаны открывались и закрывались поочередно. Эти действия производятся посредством движения кулачков распределительного устройства. Фазы ни в коем случае нельзя нарушать.

Обрыв ремня приводит к резкому контакту клапанов с поршнями, потому что происходит рассогласование углового местонахождения коленвала и распредвалов. Как правило, машину привозят на капитальный ремонт в сервис-центр на эвакуаторе, в случае обрыва ремня.

Проверку и процедуру регулировки ремня опытные механики проводят на холодном моторе. А насечки ГРМ привода можно найти на следующих местах 16-клапанного двигателя Лада Приора:

• метка на задней крышке движка;
• метка на шкиве распределительного вала;
• метка на крышке масляной помпы силового агрегата 126;
• метка на шкиве коленчатого вала двигателя 126.

Для правки насечек используют следующие инструменты:

• ключ ТОРКС T-30;
• динамометрический ключ с головкой на 15.

Чтобы приступить к смене ремня, понадобится прочесть инструкцию двигателя 126 и посмотреть, где находятся метки, чтобы не забыть ни одну.

Метки грм 124 двигатель ваз 2112

Двигатель 16 клапанов, 1.5 литра, ВАЗ 21120, 2004 года. Устанавливаю метки — всё совпадает. Пускаю двигатель. Сначала работает нормально, через полминуты-минуту начинает троить, и чем дольше работает, тем сильнее вибрации.

При остановке метки на зубчатых колёсах распредвалов не сбиты, а на коленвале уходит. Чем дольше работает, тем дальше.

Порвался демпфер если шкив двухмассовый (разбегаются половинки шкива). Или разбило шпонку (читай — сорвало), вот шкив теперь и не держится на коленвалу.

В первом случае — менять шкив. Во втором — надо смотреть, что именно разбило, паз на шкиве или паз на коленвалу или может просто сломало шпонку. Разбитые пазы восстанавливать или фрезеровать новые.

Что то стоит не того размера либо помпа, либо ролики

Поменял ремень ГРМ, видать растянулся. Сейчас всё нормально.

Езжу уже третий день и помногу. Клапана не загнёт так как заменены поршни. Прошу прощения за минусы. Думал если верно, то плюс, если нет, то минус. Ролики и помпа родные. Все пазы и выступы в норме. Все шпонки целые. Шкив не двухмассовый (интересно, автор совета какой авто имел ввиду?). Возможно причина и не в ремне была. Но ремень поменял и всё стало как и прежде. Спасибо всем за участие, проблема решена.

Автомобиль: ВАЗ-2112. Спрашивает: Костиков Владимир Игоревич. Суть вопроса: не могу зафиксировать метки ГРМ, как выставить метки по ВТМ?

У меня возникла проблема. При замене ремня ГРМ верхние шкивы не фиксировались, и теперь не ясно, как их выставлять. Метки на шкивах «смотрят» не совсем в одну сторону. Может, проще довернуть все шкивы к положению ВМТ в цилиндре 1? Если речь идёт о 16 клапанах, выставление меток на ВАЗ-2112 мне знакомо: выполнял эту операцию на ГРМ 21124. Ну а у меня мотор с объёмом 1,5. Есть ли отличия?

Замена ремня ГРМ 16 кл. двигатель

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами.
Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

7. Совмещаем метки шкивов распредвалов, так, что бы не сбилась шестерня привода ремня ГРМ

8. С помощью специального ключа натягиваем ремень натяжным роликом. Если ключа нет, не расстраивайтесь, натянуть можно с помощью двух гвоздей и отвертки между ними, а можно взять стальную вилку, два средних зуба удалить полностью, а два крайних укоротить напополам и загнуть. Обязательно не забыть затянуть гайку натяжного ролика. (Для натяжения ремня поверните натяжной ролик против часовой стрелки (примерно на 10–15°), для ослабления – по часовой стрелке)

9. Проворачиваем коленвал в два полных оборота и проверяем метки, если все три метки совпали, ставим шкив на место, не забываем про ремень генератора и датчик коленвала, далее защиту ремня и можно запускать двигатель.

Натяжение ремня ГРМ

1. Проверьте натяжение ремня. Правильно натянутый ремень должен поворачиваться на 90° от усилия пальцев (1,5–2 кгс) посередине между шкивами коленчатого и распределительного валов.

2. Беру двумя пальцами между распредвалов и вверх вниз. 5-6 мм колебается туда-сюда, тогда оставляю.

3. Отрегулировать натяжение ремня ГРМ при помощи специального прибора. Самое правильное натяжение ремня равно усилию 2кГс. Достигнув этого результата закрепляем крепежную гайку.

4. в "Руководстве", подробно описан метод ручной проверки. Он предусматривает проверку натяжения зубчатого ремня в средней части ветви между шкивами распределительных валов. Оно должно быть таким, чтобы под действием предмета шириной 3 мм с усилием в 10 кг прогиб ремня составлял 5,4 мм. Допускаются отклонения в любую сторону не более 0,2 мм. Двигатель должен иметь "комнатную" температуру (+15-30°С). Перетянутый ремень обрывается — прочность нитей корда ограниченна. И чем сильнее натянут ремень, тем быстрее порвутся нити. Ослабленный ремень тоже долго ходить не будет, т.к. при заходе на шкив зубья ремня не попадают во впадины зубьев шкива – происходит подрез и последующий отрыв зубьев от основы.

Lada 2112 2007, двигатель бензиновый 1.6 л, 89 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Mitsubishi Pajero, 2008

Toyota Vitz, 2018

Toyota Vitz, 2005

Toyota Lite Ace, 1994

Комментарии 54

при проверке натяжение будет зависить от положения распредвалов, в каком положении меряется натяжениею производители не сообщают характеристики -усилие натяжки в Н, усилие на разрыв. ремней. все это как пальцем в небо. палец и опыт вам в помощь

Приветствую а какая разница по часовой или против часовой ?ролик натягивать

Мнений очень много по этому поводу… Если натягивать против часовой, то угол у ремня положе и нет необходимости сильно затягивать гайку(сорванная резьба в ГБЦ не редкость)… В процессе ролик работает на самозатяг. Был случай, сам лично видел, как съело почти половину ремня(на приоре 8кл) именно по причине натяжки ролика по часовой… Может, конечно, с геометрией что то не не так, но после исправления проблем не было. ну и по мануалу против часовой. Мнение свое не навяливаю, просто логично, вроде, против часовой.
P.S. Добавлю, что у многих нет проблем с любым вариантом…

Логично то затягивать по часовой ))) как резьба ������

причем тут резьба?) Ролик так устроен, что натягиваешь против часовой, как бы вниз тянешь ремень, и он от этого натягивается. Вверх тянуть он только расслабится. Вообще не пойму, какой мудень может натянуть ремень по часовой? Если это равносильно=расслабить.

Добрый день! Подскажите, при замене ремня обнаружил что нет шайбы(дистанционная шайба коленвала). На сколько она важна?

Не знаю, про что тут пишут на счет натяжки ремня на 2112, на ПРИОРЕ всё натягивается чики-пуки через натяжной ролик.
Правая ветвь ремня через направляющий ролик должна уже быть уложена: — через два шкива распредвалов, зубчатый шкив коленвала, через помпу и иметь достаточный натяг. При этом метки на шкивах распредвалов и зубчатого шкива коленвала должны быть зафиксированы по соответствующим противометкам. В этом положении, удерживая ремень рукой по левой стороне ветви, со стороны натяжного ролика, чтобы он не ослаб и не перескочил по зубьям не важно где и в каком месте (а такое не исключено даже на один зуб) ставим или подсовываем натяжной ролик под ремень, вставляем его болт и закручиваем всё с таким поворотом ролика от руки, чтобы ремень уже не ослаб и не перескочил по зубьям.

Далее, несколько раз прокручивая мотор, а можно, нет лучше нужно, за колесо с включенной 4-5 передачей, и убеждаемся, что все метки на всех шкивах совпадают идеально. Как узнать метку по зубчатому венцу шкива привода генератора на коленвале, я уже написал ниже и дал рисунок.
При снятом колесе и вывешенной стойке с повернутым рулем этот венец и ДПКВ хорошо видно ну или почти хорошо гы, через зеркальце.

Потом, как несколько раз прокрутили двигатель вручную, осторожно, потихоньку – а то, чем черт не шутит, по запарке не совпали по меткам и погнули клапана стартером гы-гы, далее начинаете натягивать ролик к рабочему состоянию.

В момент, когда при прокрутке двигателя правая ветвь самонатягивается если смотреть со стороны шкивов – а левая ослабевает, вот тут то и нужно натягивать ролик – типа того, как все кругом пишут и сдирают друг у друга.
На Приоре, натяжка ролика может быть вообще или слабой, ремень будет прыгать, или же ролик может быть поджат к ремню так, что ему и другим блин запчастям станет тошнить.

Не бойтесь заводить двигатель, чтобы увидеть, как живет ваш ролик при работе движка. Ничего ни с ремнем не с роликом при настройке в перетянутом состоянии не станет. Главное чтобы ремень сильно не болтался, а то или слетит или пролетит, как фанера над зубчатыми шкивами и наохрен, погнет клапана.
Если же натяжной ролик будет мертвым, перетянутым, ремень при этом может немного гудеть от перетяжки, что в свою очередь будет сказываться и на ПОМПЕ потому долго она не проживет от сильно перетянутого ремня (само собой не сразу развалится) – далее начинаем манипуляции по натяжке ролика.
РОЛИК на Приоре при работе двигателя должен быть живой. Он должен не заметно вибрировать на натяжной пружине и это хорошо заметно, а при резком нажатии на газ он аж прыгает, отжимаясь хорошо ремнем и это видно даже слепому кроту.

То, что пишут в талмудах как ролик натягивать не всегда совпадает с реалиями. По этому, может быть, что когда вы его настроите, как написано в библии для чайников, ролик просто упокоится с миром и не будет работать должным образом. Поэтому всё относительно разных производителей и брака.

Вообще честно, лучше немного не дотянуть ролик, чем перетянуть. Будет жить и ролик и помпа и ремень. Главное следите, и прислушивайтесь к посторонним звукам в области ремня ГРМ.

У меня не раз были случаи, что ремень вот-вот слетит, болтался и кричал, подтяни меня, даже протер защитный кожух. Кожух наверно и спас оттого, что ремень не слетел, и не произошло Втыка поршня в клапана.

Но у тех, у кого безвтыковые поршни, так им и суждено ездить на не перетянутых ремнях. Ну, подумаешь, слетел гы-гы – зато все долго ходит и не ломается.
Кстати у десятых тазов 2110 и еще у кого может, у кого ролики с отбортовкой, им не стоит об этом сильно парится, эти ролики не дадут слететь ремню просто так от слабины. — Проскочить по зубьям шкивов это да, ну подумаешь, упала тяга или вообще заглох, поправил, натянул и опять газ до голика. Главное клапана головку и поршни не убить.
В инете уже пишут, что АвтоВАЗ начал выпускать двигатели с 98 л.с. и 106 л.с безвтыковыми поршнями – Халява плиз!
А вот движки 1,8 литра 122 л.с. пока нет, типа ищи и ставь себе сам такие поршни.

Так, что меняйте сами помпы, ремни безопасн. брр ГРМ и не бойтесь ни чего. Главное логическое мышление и правильный подход к тому, чем хотите заняться.

Выставление меток грм на 16-ти клапанной ваз-2112 своими руками

Метки ГРМ — установка меток ГРМ на примере двигателя ВАЗ 2110, 2111 и 2112

Дорогие друзья, сегодня мы вам расскажем азы выставления меток ГРМ на примере ВАЗовского 16 клапанного двигателя. Ни для кого не секрет, что правильно выставленные метки ГРМ — залог правильной работы двигателя. Если метки выставлены неверно, то нормальная работа двигателя исключена

Так же немаловажно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда нам приходится сталкиваться с процедурой выставления ГРМ по меткам? Когда нам по регламенту необходимо заменить ремень ГРМ на очередном ТО, кстати ролики тоже обязательно меняются вместе с ремнем в таком случае

Так же если у нас «накрылась» помпа — ремень ГРМ придется снимать, так как именно он приводит в движение наш «водяной насос». Ну и если (самый худший вариант) — у нас порвало ремень. Тут если двигатель «втыковый», то это огромная неприятность, поршня встречаются с клапанами, и как минимум снятие головки блока с заменой клапанов нам гарантировано. Итак, что такое метки ГРМ и где они нанесены. Первое — метки на шкивах распредвалов, как на впускном так и на выпускном:

Они должны совпадать с меткой на коленвале, а вот тут уже несколько методов вычисления этой метки. Достаточно сложный, снять шкив ремня генератора (он не дает увидеть метку) и улицезреть совпадение меток.

При таком совпадении меток поршня находятся в ВМТ (Верхней мертвой точке)

Второй метод — высчитать по зубьям звездочки ДПКВ

Цена ремня ГРМ

Цена на ремень ГРМ ВАЗ 2110 в зависимости от производителя может варьироваться от 400 до 1000 рублей. Примерно столько же стоит и натяжной ролик, который рекомендуется менять вместе с ремнем. Стоимость работы по замене этих элементов привода ГРМ — 600-1000 рублей.

Чтобы сэкономить средства, заменить ремень и ролик можно своими руками. Ничего сложного в этой процедуре нет, да и никаких специальных инструментов не потребуется. Нужно только прибрести запасные части.

В приведенной таблице представлены модели ремней ГРМ для 8-клапанной ВАЗ 2110 разных производителей с указанием их каталожных номеров.

РЕМЕНЬ ГРМ ВАЗ 2110 (8 КЛАПАНОВ)
АВТОВАЗ	2112-1006040
BOSCH	1987949559
CONTI	CT996
CONTITECH	CT 996
GOODYEAR	G1535
GATES	5539
FLENNOR	4428
LUZAR	LTB0112
LYNX	136CL254
PILENGA	CTP0996
OPTIBELT	ZRK1538
НАТЯЖНОЙ РОЛИК
АВТОВАЗ	21120-100612000

Как выставить метки ГРМ ВАЗ-2112 16 клапанов

Обрыв ремня газораспределительного механизма (ГРМ) 16-клапанного мотора ВАЗ 2112 может привести к загибу клапанов. Итог — дорогостоящий капитальный ремонт двигателя. Чтобы этого не случилось, нужно своевременно проводить замену ремня ГРМ ВАЗ 2112. Тем более что сделать это можно своими руками.

У ремня есть ресурс — установленный срок эксплуатации. Если этот срок закончился, то запчасть необходимо заменить даже в том случае, когда она выглядит нормально. Ведь обрыв может случиться в любой момент.

На вопрос, через сколько километров пробега необходимо проводить замену, чтобы ремень не порвался, бывалые автолюбители дают разные ответы. Некоторые считают, что через 50–60 тысяч километров пробега. Другие уточняют: такой срок замены актуален для 8v (восьмиклапанного) двигателя. Если установлен 16v (шестнадцатиклапанный) мотор, то замену надо производить через 30–45 тысяч километров.

На видео специалист-практик показывает, как выглядят ремни ГРМ после длительного пробега и стоит ли доверять рекламе. Снято каналом ExpertR.

Подбираем новый ремень

Необходимо подобрать ремень правильного размера. Длина изделия должна составлять 742 мм. Важным для автолюбителей является вопрос, какого производителя лучше выбрать. Сегодня качественные изделия выпускают как зарубежные, так и отечественные поставщики:

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМСуществуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

• торцевые головки на 10, 15 и 17;
• накидной или рожковый ключ на 17;
• большая плоская отвёртка;
• ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
3. Отключается фишка датчика коленвала.
4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
6. При заблокированном шкиве откручивается гайка генератора.
7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки.

Как выставить метки грм на 124 моторе

На горячий или на холодный двигатель нужно проверять натяжение?

В заключение – еще о двух секретах. О первом – в качестве напоминания: на 16-клапанном моторе правильное натяжение ремня получается лишь при регулировке в горячем состоянии. Второе: в зависимости от положения коленвала и распредвалов натяжение ремня циклично меняется от минимального до максимального

Второе: в зависимости от положения коленвала и распредвалов натяжение ремня циклично меняется от минимального до максимального

Второе: в зависимости от положения коленвала и распредвалов натяжение ремня циклично меняется от минимального до максимального

Немного не так. Вернее почти так, но не знаю как пояснить. В общем под действием клапанных пружин распредвалы в определенных положения стремяться провернуться в разные стороны, натягивая или расслабляя ремень. Но есть такие положения, при которых пружины одного цилиндра сами уравновешивают пружины другого — и шкив РВ сам никуда не прокрутится. И это положение — близко к положению ВМТ

Вернее отстоит от него на 2 зуба (на самом деле зависит от используемых валов). 2 зуба — это мелочь. Одна пружина еще не распрямилась, а другая только начала сжиматься. Сила там минимальна, шкив РВ можно руками провернуть на +/- 5 зубьев легко

Причины обрыва ремня

Одна из распространенных проблем модели — это выход из строя ремня ГРМ. Причины тому могут быть разные:

• Простой износ, вызванный длительным периодом эксплуатации автомобиля;
• Регулярные повышенные нагрузки, при которых двигателю приходится работать в интенсивном режиме;
• Механические повреждения в результате неправильной эксплуатации или полученные при ремонте других узлов;
• Производственный брак.

Несмотря на причины проблемы, ее нужно устранять.

Со временем он растягивается настолько, что происходит перескок на зубьях шестерни на 1-2 звена. Тем самым нарушается фаза газораспределения, наблюдаются перебои в работе двигателя. Но это самый лучший сценарий подобной ситуации. Худший — это когда ремешок рвется, а клапаны гнутся.

Натяжка ремня на 8-ми клапанных моторах ВАЗ

Перед тем, как натянуть ремень ГРМ на ВАЗ, следует выполнить следующие подготовительные работы:

• Вывесить и снять правое переднее колесо;
• Выкрутить 3 болта крепления передней крышки привода ГРМ;
• Снять крышку;
• Ключом «на 17» ослабить затяжку натяжного ролика.

После этого следует сверить метки привода. Одна из них, расположенная на шкиве коленвала, должна совпадать с установочным усиком задней крышки. Одновременно с этим сверяют метку на маховике. Она должна быть на одном уровне с установочной меткой на приливе блока.

Если метки совпадают, вопрос о том, как натянуть ремень ГРМ, можно считать решенным. Не снимая ремня, необходимо подвинуть ослабленный натяжной ролик вправо таким образом, чтобы возникло необходимое натяжение. После этого ролик намертво затягивают. Для регулировки ролика используется специальный «рогатый» ключ. При его отсутствии можно воспользоваться двумя крестовыми отвертками, которые вставляют в специальные отверстия на ролике.

При несовпадении меток ремень ГРМ на ВАЗ-2109 необходимо снять со шкивов. После этого сами шкивы по отдельности выставляются по меткам. Обратный монтаж ремня лучше начинать с задней ветви. После его установки ролик затягивают.

Необходимо закончить натяжку и фиксацию ремня, после чего вручную провернуть двигатель на 2-3 оборота за шкив коленвала. Для этого удобно использовать головку «на 19» с удлинителем. КПП должна стоять на «нейтрали». Если после проворачивания метки не сместились относительно друг друга, процедуру можно считать оконченной. Сборку производят в обратной последовательности. » alt=»»> Следует ответить на вопрос о том, как проверить состоятельность натяжения. Для этого необходимо зажать ремень между большим и указательным пальцем и повернуть на 90°. Мастер должен быть в состоянии сделать это, иначе ремень считают чрезмерно натянутым.

Описание процедуры замены ремня ГРМ ВАЗ 2110, (2112) 16 клапанов

Бывший флагман Российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Плановая замена ремня ГРМ через 30 000 км пробега после прошлой замены. Вскрытие показало, что если бы сегодня не поменяли, то завтра добавилось бы работы нашему мотористу. А вообще мы рекомендуем всем клиентам контролировать состояние ремня хотя бы раз в 5 000, или раз в год. Но зная качество наших запчастей, лучше чаще. На данном двигателе, при обрыве ремня, гнет почти все клапана. Статья актуальна и для ВАЗ 2112))

Смотрим, запоминаем и не доводим до такого.

Больной стал на пять миллиметров уже и вообще выглядел очень плохо. Отправляем его на доску почета.

А вот и сам виновник торжества.

Снимаем абсорбер и бачок гидроусилителя, что бы не мешали в дальнейшем.

Ослабляем болт на семнадцать, натяжного ролика сервисного ремня и снимаем последний. Совсем снять не удастся поскольку мешает опора двигателя. Если ремешок требует замены придется открутить подушку двигателя.

Снимаем натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.

Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.

Видим шкив коленвала. За его болт, по часовой стрелке, вращаем коленвал до совпадения меток на шкивах распредвалов и защитной крышке ремня ГРМ.

Метки на левом распредвале выпускных клапанов. Красным выделена метка на защитной крышке.

Аналогично для распредвала впускных клапанов. Он справа. На его шкиве есть внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.

Снимаем шкив коленвала. Застопорим коленвал с помощью друга. Сажаем его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А сами в это время легким движением руки откручиваем болт шкива коленвала. Снимаем его и нижнею защитную крышку.

Видим, что метка на звездочки и прорезь на отливе крышки коленвала совпали.

Ослабляем болты на семнадцать натяжного и обводного ролика и снимаем ремень ГРМ. После чего и сами ролики. Их меняем в любом случае.

Стопорим и откручиваем шкивы распредвалов и снимаем их. Помним, что у правого распредвала шкив с внутренним кольцом для датчика фаз. Картинка должна получится такая.

Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта держащих помпу. Они под шестигранник.

Помпа для шестнадцати клапанного двигателя немного отличается от обычной для восьми клапанного. Имеет небольшое ухо с резьбой, для крепления защитного кожуха.

Смазываем прокладку тонким слоем герметика и ставим помпу на место. Болты крепления затягиваем. Ставим на место защитный кожух. Проверяем что бы он сел на свое место, в противном случае он будет тереть ремень. Если все в порядке закручиваем все что его держит и ставим шкивы распредвалов и новые ролики.

Проверяем совпадение меток на распредвалах и коленвале. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим так что бы надпись читалась с лево направо.

Правая, она же нисходящая ветвь ремня должна быть в натяг. Можно на несколько градусов повернут правый распредвал по часовой стрелки, одеть ремень и повернуть обратно. Таким образом мы натянем нисходящею ветвь. На натяжном ролике имеются два отверстия под спецключ. Найти его можно в любом авто магазине. Цена вопроса 60 рублей. Для натяжке ремня ГРМ, вставляем спецключ и против часовой стрелки проворачиваем ролик. По скольку споров много о натяжки ремня ГРМ, напишем так: натянутый ремень не должен иметь провис между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально эксперементировали). Помним: перетянутый ремень уменьшает срок службы помпы, а из за недотянутого можно попасть на ремонт ГБЦ. (фото ниже)

Проверяем все метки. Проворачиваем коленвал два оборота и снова проверяем метки. Если поршня с клапанами не встретились и метки совпали, то примите мои поздравления. Дальше все ставим на место в порядке обратном снятию. Не забываем затягивать болты. Натягиваем ролик сервисного ремня тем же ключом что и натяжной ролик ремня ГРМ. Заливаем антифриз и заводим автомобиль. Желаем ремню долгих лет службы, но незабываем периодически его проверять, все-таки сделано в России.

Что может привести к разрыву ремня ГРМ

В автомобиле ВАЗ-2112 16-ти клапанов разрыв ременной детали способен произойти вследствие:

1. Сильного или, напротив, слабого натяжения. Чтобы удостовериться, что он натянут правильно, рекомендуется применить специальный прибор, который называется частотомером. Производить замеры нужно только с холодного мотора, показатель должен не превышать 155 гц+/-3 гц.
2. Разрыв будет неизбежен, если деталь уже длительное время эксплуатируется, и замена не была произведена своевременно. Так как при рабочем положении постоянно происходит перепад температур, ременной элемент постепенно разрушается, на нем появляются трещины, что и приводит к разрыву.
3. Вследствие неправильного расположения подшипника, который может подклинивать и надрывать ремень ГРМ.
4. Из-за подтека сальника, который замасливает деталь.
5. Из-за некачественного ремня ГРМ, который был установлен в 16-клапанном двигателе ВАЗ-2112 производителем.

Это самые основные причины, которые приводят к разрыву ремня ГМС. Если внимательно следить за техническим состоянием машины и при малейших признаках поломки своими руками провести починку, то можно избежать очень неприятных ситуаций, которые могут случиться в любой момент.

Как поменять своими руками?

Прежде чем самому сменить ремень ГРМ, необходимо изучить схему газораспределительного механизма, запастись необходимыми инструментами, а также представлять себе порядок работ в виде последовательности действий.

Перед заменой изучить схему ГРМ

Существуют различия между модификациями ВАЗ 2112, но основной алгоритм примерно одинаков для всех модификаций. Этот алгоритм может применяться и на автомобилях ВАЗ других модификаций, например, 2110. Необходимо иметь хорошее руководство, поэтапно разъясняющее ход работ. И если есть хотя бы небольшой опыт обслуживания и мелкого ремонта автомобиля — спокойно проводим обслуживание ГРМ своими руками и меняем необходимые детали.

Инструменты и материалы

Набор основных инструментов небольшой:

• торцевые головки на 10, 15 и 17;
• накидной или рожковый ключ на 17;
• большая плоская отвёртка;
• ключ для ролика натяжителя (если на авто установлен ГУР).

Из материалов нужен новый ремень ГРМ.

Пошаговая инструкция

1. Работа начинается со снятия клеммы «минус» аккумуляторной батареи.
2. Головкой на 10 отвинчиваются шесть болтов и снимается крышка газораспределительного механизма.
3. Отключается фишка датчика коленвала.
4. Откручивается крепление датчика коленвала. Затем необходимо снять датчик.
5. Отверстие датчика необходимо совместить с тем местом шкива, где отсутствуют зубцы. Это сделано для того, чтобы датчик коленвала мог обнаружить ВМТ (верхнюю мёртвую точку). Кроме того, участок без зубцов используется для блокировки шкива. После совмещения в отверстие датчика нужно поставить шестигранник на 12, и зафиксировать шкив.
6. При заблокированном шкиве откручивается гайка генератора.
7. Ослабляется болт ролика натяжения ремня. После этого ремень снимается. Зачастую во время этой операции меняются также натяжной и опорный ролики, и помпа.
8. Установка нового ремня ГРМ. Правильно установить эту деталь можно двумя способами. Первый: одеть ремень при снятом натяжном ролике. Натяжка регулируется после установки ролика. Второй: ставить ремень, прокручивая шкив распределительного вала выпускных клапанов при помощи ключа на 17.
9. Далее необходимо натянуть ремень ГРМ при помощи регулировочного болта. Он вращается при помощи ключа на 10. Вращение по часовой стрелке усиливает натяжение, против — ослабляет.

Замена ремня на машине с ГУР

Если на машине установлен гидроусилитель руля. то процедура замены ремня ГРМ имеет некоторые отличия. Перед началом работ необходимо снять бачок гидроусилителя, поскольку он перекрывает доступ к ГРМ.

Кроме того, в машинах с ГУР нет регулировочного болта. Натягивается ремень при помощи натяжного ролика и специального ключа. Если такой ключ отсутствует, можно использовать самодельное приспособление из двух гвоздей и отвёртки. В процессе работы необходимо проверять степень натяжения ремня, и, в случае необходимости, подтянуть его. В заключение нужно затянуть гайку натяжного ролика.

Особенности выставления меток

Прежде чем натягивать ремень и закручивать болты, необходимо проверить положение меток. Если метки выставлены неправильно, это в лучшем случае будет проявляться в снижении мощности и тяговых характеристик двигателя. В худшем случае, в тех двигателях, где возможен загиб клапанов, он может произойти даже при вполне работоспособном ремне ГРМ.

Для того чтобы избежать этих проблем, необходимо соблюдать порядок выставления меток:

1. После установки ремня ГРМ, но до его натяжки совмещаются метки на шкиве коленвала и корпусе масляного насоса.
2. Выставляются метки на шкивах распредвалов впускных и выпускных клапанов.
3. Ремень натягивается, гайка натяжного ролика закручивается.
4. Коленчатый вал прокручивается на два оборота. Если после этой проверки положение меток осталось прежним, можно устанавливать на место датчик коленчатого вала, подключать разъём питания и ставить на место крышку газораспределительного механизма. Замена ремня ГРМ ВАЗ 2112 завершена.

Этапы замены ремня ГРМ можно посмотреть на фото ниже.

Блокирование шкива коленвала

Выставление меток на коленвале

Выставление меток на шкивах клапанов

Замена ремня ГРМ на автомобилях ВАЗ 2112 16 клапанов от А до Я

В каких случаях требуется замена?

Чтобы понять, что ремень ГРМ нуждается в замене, нужно визуально осмотреть элемент.

Прекратить его использование необходимо, если обнаружились следующие поломки:

• поверх ремня ГРМ появились трещинки, разрезы, или его основа расслаивается;
• если насечки, находящиеся с внутренней стороны ремня, повреждены.

Самые распространенные причины, почему ремень порвался:

• автолюбитель просто не знает, как натянуть его должным образом;
• неправильная эксплуатация или использование ремня дольше указанного срока;
• попадание на поверхность ремня ОЖ, топлива, смазывающего вещества;
• некорректная работа водной помпы;
• люфтение роликов ремня: натяжного и опорного.

Если не следить за правильной регулировкой ремня, не проводить осмотр и замену роликов на ВАЗ 2112, то это может привести к другим поломкам. Какие ролики ГРМ на ВАЗ 2110-2112 16v лучше, узнаем от автора видео MegaMeyhem.

Если ремень ГРМ лопнет, это нарушит работу всего двигателя. Тогда все погружается в хаос: клапана и поршни соприкасаются друг с другом, потому что их движения не контролируются. Вследствие удара клапаны гнутся и, задевая поршни, повреждают их внешние стенки, царапают цилиндры и важные детали газораспределительного механизма.

Помимо визуальной диагностики расслоения, трещин и прочего, на автомобиль ВАЗ 2112 (инжектор в том числе) рекомендуется каждые 50 тысяч км. движения менять ремень. Какой ремень ГРМ на ВАЗ лучше выбрать – описано ниже.

Параметры выбора

На автомобильном рынке можно отыскать несколько фирм, которые изготавливают качественные ремни. Его длина должна быть 742 мм.

Подбирая ремень для двигателей 16 клапанов, можно обратить внимание на:

1. Заводской ремень от Волжского автозавода: Lada 21126-1006040. Это прочный ремень, изготовленный из качественного материала. Стоит он не так дорого, чтобы можно было пожалеть денег.
2. Lynx 137FL22 – ремень ГРМ от японского изготовителя. На его внутренней стороне находится 137 разрезов-зубцов. Так как он стоит относительно недорого, менять его придется чаще, чем другие. Это не значит, что качество материала плохое. Японские изделия хорошо зарекомендовали себя среди автолюбителей.
3. Ремни от фирмы Bosch. Эта фирма на рынке зарекомендовала себя как воплощение качества и долгосрочности. Ремни от изготовителя вышли отличными и, как следствие, среди автолюбителей они пользуются заслуженной популярностью. Рекомендованный срок службы ремешки полностью отрабатывают.
4. Немецкий ремень ContiTech. Изготовители постарались сделать изделие прочным, включив в состав полиамидную ткань, стекловолокно и синтетический каучук.
5. Optibelt. Ремни этой фирмы устанавливаются и на 12-клапанные двигатели. Они пользуются хорошей славой среди автолюбителей из-за большого ресурса. Все оттого, что случаи «смерти» ремня почти не зафиксированы, и он отрабатывает свой срок благодаря качеству используемых материалов.
6. Gates 5631XS возглавляет линейку самых популярных ремней, качество которых находится на высоте. Это заслуженный лидер продаж. Ремни Gates выполнены из качественного материала, а потому риски обрыва ремня ГРМ на ВАЗ с двигателем 16 клапанов снижаются к нулю.
7. Ремни БРТ отечественного производства. Специалисты считают, что БРТ – это российский аналог Gates. Что примечательно, качество отечественного ремня не уступает зарубежному изделию, а вот цена его на порядок ниже.

Через сколько менять ремень ГРМ, узнаем из видео от канала АВТОТЕМА ТВ.

Особенности выставления меток

Перед тем как ставить другой ремень ГРМ, лучше с самого начала установить коленвал и распредвал по заданным меткам. Шестерни выставляем в 0 положении. Точки A, B, C, D, E, F должны совпадать как показано на картинке. После этого нужно установить метки на распредвалах и кожухе ремня в одном положении.

Неисправности ремня

Неисправности ремня привода ГРМ могут возникнуть в результате его длительной эксплуатации, а также стать следствием неправильной регулировки или неполадок в работе помпы, натяжного ролика. К ним относятся:

• нарушение целостности ремня (трещины, расслаивание);
• деформация;
• обрыв ремня.

При выявлении любой указанной неисправности, ремень подлежит замене.

Причины обрыва ремня

Одна из распространенных проблем модели — это выход из строя ремня ГРМ. Причины тому могут быть разные:

• Простой износ, вызванный длительным периодом эксплуатации автомобиля;
• Регулярные повышенные нагрузки, при которых двигателю приходится работать в интенсивном режиме;
• Механические повреждения в результате неправильной эксплуатации или полученные при ремонте других узлов;
• Производственный брак.

Со временем он растягивается настолько, что происходит перескок на зубьях шестерни на 1-2 звена. Тем самым нарушается фаза газораспределения, наблюдаются перебои в работе двигателя. Но это самый лучший сценарий подобной ситуации. Худший — это когда ремешок рвется, а клапаны гнутся. Кстати на новой Lada Vesta эту проблему наконец решили.

Перечень повреждений ремня грм на ваз 2110

Замена ремня грм ваз 2110 8 клапанов инжектор своими руками проводится:

1. В результате повышенного натяжения поверхность начинает лохматится. Появляются разрывы.
2. Если изделие было слабо натянуто, это приводит к срезанию зуба. В такой ситуации замена ремня грм ваз 2110 8 клапанов на ВАЗ 2110 требуется незамедлительно.
3. Зубцы в значительной степени изношены. Это тоже следствие плохой регулировки натяжения.
4. Поверхность изделия покрывается мелкими трещинами. Происходит такое вследствие его длительного перегрева или переохлаждения.
5. Иногда местом износа является пространство между зубами. Это также результат плохой натяжки ремня.
6. Если из двигателя постоянно вытекает масло, которое попадает на ремень, то изделие снимается. Потом требуется найти и устранить место течи. Ремень ГРМ заменяется на новый.
7. На ВАЗ 2110 8 клапанов ремень ГРМ меняется, если при его установке был допущен перекос. Наблюдается его торцевой износ.

При движении автомобиля необходимо постоянно прислушиваться к шумам. Когда в районе двигателя он отчетливо слышен, значит, нужно остановиться и натянуть ремень.

В некоторых случаях идет перескакивание зуба. О данной проблеме подается сигнал от датчика. Требуется остановиться и провести очередную регулировку привода.

Срок жизни ремня грм

Время от времени нужно осматривать ремень и производить его замену в том случае, если:

• структура ремня начала расслаиваться;
• на поверхности появились трещины;
• зубцы, которые находятся на внутренней поверхности расходника, повредились.

А вот какие могут быть причины того, что расходник пришел в состояние, когда без его замены уже обойтись не получится:

• расходник не был нормально натянут изначально;
• ремень эксплуатировался дольше положенного;
• на поверхность попало смачное вещество;
• водяная помпа работала плохо;
• натяжной ролик имел люфты.

Если не производить периодический осмотр ремня и не менять его вовремя, то это в конечном итоге может привести к обрыву. А обрыв – это очень серьезно, так как в этом случае произойдет столкновение поршней с клапанами. В результате этого они получат повреждения и моторную часть придется серьезно ремонтировать. Обрыв ременной передачи спровоцирует настоящий хаос, в результате которого серьезные повреждения получат и прочие детали ГРМ.

Производитель обещает, что интересоваться состоянием ремня нужно только после 50 000 км. Это не совсем так, ведь на преждевременный износ расходника могут влиять ряд факторов, таких как агрессивная езда или погодные условия. Поэтому рекомендуется производить осмотр ременной передачи через 20-25 000 км.

Признаки, по которым можно определить необходимость замены ремня ГРМ ВАЗ 2110

Чтоб заменить ремень ГРМ вовремя, нужно отслеживать состояние двигателя. Заменять ремень ГРМ нужно, если:

1. на нем есть подтеки масла;
2. на его поверхности много трещин и следов повышенного износа;
3. повреждены зубцы ремня ГРМ;
4. ремень расслоился, появились порезы, выпуклости или складки;
5. на поверхности появились нитки.

Лада 2112 2007, 89 л. с. — своими руками

Лада 2112, 2007

Лада 2112, 2007

Комментарии 48

Не знаю, про что тут пишут на счет натяжки ремня на 2112, на ПРИОРЕ всё натягивается чики-пуки через натяжной ролик.Правая ветвь ремня через направляющий ролик должна уже быть уложена: — через два шкива распредвалов, зубчатый шкив коленвала, через помпу и иметь достаточный натяг. При этом метки на шкивах распредвалов и зубчатого шкива коленвала должны быть зафиксированы по соответствующим противометкам

В этом положении, удерживая ремень рукой по левой стороне ветви, со стороны натяжного ролика, чтобы он не ослаб и не перескочил по зубьям не важно где и в каком месте (а такое не исключено даже на один зуб) ставим или подсовываем натяжной ролик под ремень, вставляем его болт и закручиваем всё с таким поворотом ролика от руки, чтобы ремень уже не ослаб и не перескочил по зубьям

Далее, несколько раз прокручивая мотор, а можно, нет лучше нужно, за колесо с включенной 4-5 передачей, и убеждаемся, что все метки на всех шкивах совпадают идеально. Как узнать метку по зубчатому венцу шкива привода генератора на коленвале, я уже написал ниже и дал рисунок.При снятом колесе и вывешенной стойке с повернутым рулем этот венец и ДПКВ хорошо видно ну или почти хорошо гы, через зеркальце.

Потом, как несколько раз прокрутили двигатель вручную, осторожно, потихоньку – а то, чем черт не шутит, по запарке не совпали по меткам и погнули клапана стартером гы-гы, далее начинаете натягивать ролик к рабочему состоянию. В момент, когда при прокрутке двигателя правая ветвь самонатягивается если смотреть со стороны шкивов – а левая ослабевает, вот тут то и нужно натягивать ролик – типа того, как все кругом пишут и сдирают друг у друга.На Приоре, натяжка ролика может быть вообще или слабой, ремень будет прыгать, или же ролик может быть поджат к ремню так, что ему и другим блин запчастям станет тошнить

В момент, когда при прокрутке двигателя правая ветвь самонатягивается если смотреть со стороны шкивов – а левая ослабевает, вот тут то и нужно натягивать ролик – типа того, как все кругом пишут и сдирают друг у друга.На Приоре, натяжка ролика может быть вообще или слабой, ремень будет прыгать, или же ролик может быть поджат к ремню так, что ему и другим блин запчастям станет тошнить.

Не бойтесь заводить двигатель, чтобы увидеть, как живет ваш ролик при работе движка. Ничего ни с ремнем не с роликом при настройке в перетянутом состоянии не станет. Главное чтобы ремень сильно не болтался, а то или слетит или пролетит, как фанера над зубчатыми шкивами и наохрен, погнет клапана.Если же натяжной ролик будет мертвым, перетянутым, ремень при этом может немного гудеть от перетяжки, что в свою очередь будет сказываться и на ПОМПЕ потому долго она не проживет от сильно перетянутого ремня (само собой не сразу развалится) – далее начинаем манипуляции по натяжке ролика.РОЛИК на Приоре при работе двигателя должен быть живой. Он должен не заметно вибрировать на натяжной пружине и это хорошо заметно, а при резком нажатии на газ он аж прыгает, отжимаясь хорошо ремнем и это видно даже слепому кроту.

То, что пишут в талмудах как ролик натягивать не всегда совпадает с реалиями. По этому, может быть, что когда вы его настроите, как написано в библии для чайников, ролик просто упокоится с миром и не будет работать должным образом. Поэтому всё относительно разных производителей и брака.

Вообще честно, лучше немного не дотянуть ролик, чем перетянуть. Будет жить и ролик и помпа и ремень. Главное следите, и прислушивайтесь к посторонним звукам в области ремня ГРМ.

У меня не раз были случаи, что ремень вот-вот слетит, болтался и кричал, подтяни меня, даже протер защитный кожух. Кожух наверно и спас оттого, что ремень не слетел, и не произошло Втыка поршня в клапана.

Но у тех, у кого безвтыковые поршни, так им и суждено ездить на не перетянутых ремнях. Ну, подумаешь, слетел гы-гы – зато все долго ходит и не ломается.Кстати у десятых тазов 2110 и еще у кого может, у кого ролики с отбортовкой, им не стоит об этом сильно парится, эти ролики не дадут слететь ремню просто так от слабины. — Проскочить по зубьям шкивов это да, ну подумаешь, упала тяга или вообще заглох, поправил, натянул и опять газ до голика. Главное клапана головку и поршни не убить.В инете уже пишут, что АвтоВАЗ начал выпускать двигатели с 98 л.с. и 106 л.с безвтыковыми поршнями – Халява плиз!А вот движки 1,8 литра 122 л.с. пока нет, типа ищи и ставь себе сам такие поршни.

Так, что меняйте сами помпы, ремни безопасн. брр ГРМ и не бойтесь ни чего. Главное логическое мышление и правильный подход к тому, чем хотите заняться.

Выставление меток ГРМ на 16-ти клапанной ВАЗ-2112 своими руками

Автомобиль: ВАЗ-2112.
Спрашивает: Костиков Владимир Игоревич.
Суть вопроса: не могу зафиксировать метки ГРМ, как выставить метки по ВТМ?

У меня возникла проблема. При замене ремня ГРМ верхние шкивы не фиксировались, и теперь не ясно, как их выставлять. Метки на шкивах «смотрят» не совсем в одну сторону. Может, проще довернуть все шкивы к положению ВМТ в цилиндре 1? Если речь идёт о 16 клапанах, выставление меток на ВАЗ-2112 мне знакомо: выполнял эту операцию на ГРМ 21124. Ну а у меня мотор с объёмом 1,5. Есть ли отличия?

Выставляй метки ГРМ правильно — иначе погнёшь клапана!

Двигатель ВАЗ-21124 обладает особенностью: как бы его шкивы не крутили, он не гнёт свои клапаны. С мотором 21120 (16v 1,5 л) такие шутки не пройдут! Если положения шкивов сбиты не сильно, попробуйте одеть ремень и довернуть механизм в положение «ВМТ 1 и 4». А впредь всегда пользуйтесь инструкцией:

Коленвал выставляют в требуемое положение, проверяя метку на шкиве привода генератора ( фото 1 ) или на шкиве коленвала ( фото 2 );

Шкив привода генератора и шкив коленвала

Шкив выпускного и впускного вала

По идее, на ВАЗ-2112 выставление меток проводится одинаково, о каком бы моторе речь не шла. Здесь приведены фото для двигателя 21120.

Как всё выглядит в реальности и в инструкции

Не поленитесь найти смотровое окно на картере КПП. Под заглушкой находится ещё одна метка.

Последнее действие является факультативным. А выполняют его затем, чтобы не переделывать всю работу «с нуля».

• Число зубьев ремня между метками «верхних шкивов» – ровно 16;
• Метка на шкиве коленвала иногда откалывается – используйте контроль по методу «1» (фото 1) или «3» (нижнее фото).

Уточнения для ВАЗ-21124

На моторе с объёмом 1,6 все действия выполняются так же, как указано выше. Есть одно исключение – шкив привода генератора выставляют по метке на кожухе (см. фото).

Шкив привода генератора, мотор 21124

Впрочем, если этой метки нет, пользуйтесь проверенным способом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».

Шкивы ГРМ можно вращать, как угодно – поршни в любом случае не заденут за клапаны. Сравните то, как выглядят поршни двух разных моторов – станет ясно, о чём идёт речь.

Два разных 16-клапанника

Для тех, кто ничего не понял

Число зубцов на шкиве коленвала – 21 , на шкивах распредвалов – 42 . Когда коленвал прокручивается на 360 градусов, распредвалы поворачиваются на 180. Вообще же полный цикл работы двигателя состоит из двух оборотов коленвала (720 градусов).

По идее, можно применять альтернативный метод настройки. Пусть метки шкивов распредвалов смотрят строго вниз. Тогда метка на шкиве коленвала должна быть обращена вверх (ВМТ 1 и 4).

Если фиксирующего приспособления нет, его можно изготовить самим. Подойдёт даже съёмник для пружин подвески (см. фото).
