Подключение парктроников к Android магнитоле
Когда я установил новую магнитолу пришлось перемещать дисплей парктроника в другое место, что меня не очень устраивало, вот инородно он смотрится и все.
У Kovalenkosteam — получилось вывести данные парктроника на штатный дисплей магнитолы, так как штатная магнитола у меня осталась, я посчитал, что это будет оптимально и даже начал потихоньку закупать комплектующие
Так же в одном из комментариев мне подсказали, что есть блоки парктроников с выводом информации на дисплей Android, смотрелось бы это так
У них правда есть определенеый недостаток, они ухудшают видео сигнал (это так в отзывах пишут, сам не проверял)
Но при установке камеры заднего вида (www.drive2.ru/l/643620572869169168/), я увидел «машинку» с датчиками и подумал, а вдруг получится вывести данные на мой Android
Ответ был найдет совместно с Андреем Coollersex , для магнитол без канбаса, в Челябинске продают вот такой адаптер
Он позволяет вывести данные на Android голову (чтобы заработала эта машинка) с конкретных типов парктроников (Parkmaster FJ-40, AAALINE BUZ-14) у меня хоть и был Parkmaster, но очень древний и у него идет 6 пинов на дисплей, вместо 3-4 проводов у большинства выпускаемых сейчас
Я попытался все же найти провод с данными, он обычно обозначается DATА, но у меня была только маркировка DA
При подключении этого провода к новому адаптеру ничего не произошло
да и подключение других проводов тоже не дало желаемого результата.
Я примерно понимал, что будет такой исход и нашел в продаже блок и монитор именно Parkmaster 4-FJ-40, тем более цена на них символическая — по 200 руб. за шт.
С монитора сразу вывел провод DATA, который будет подключаться к проводу Rear на адаптере

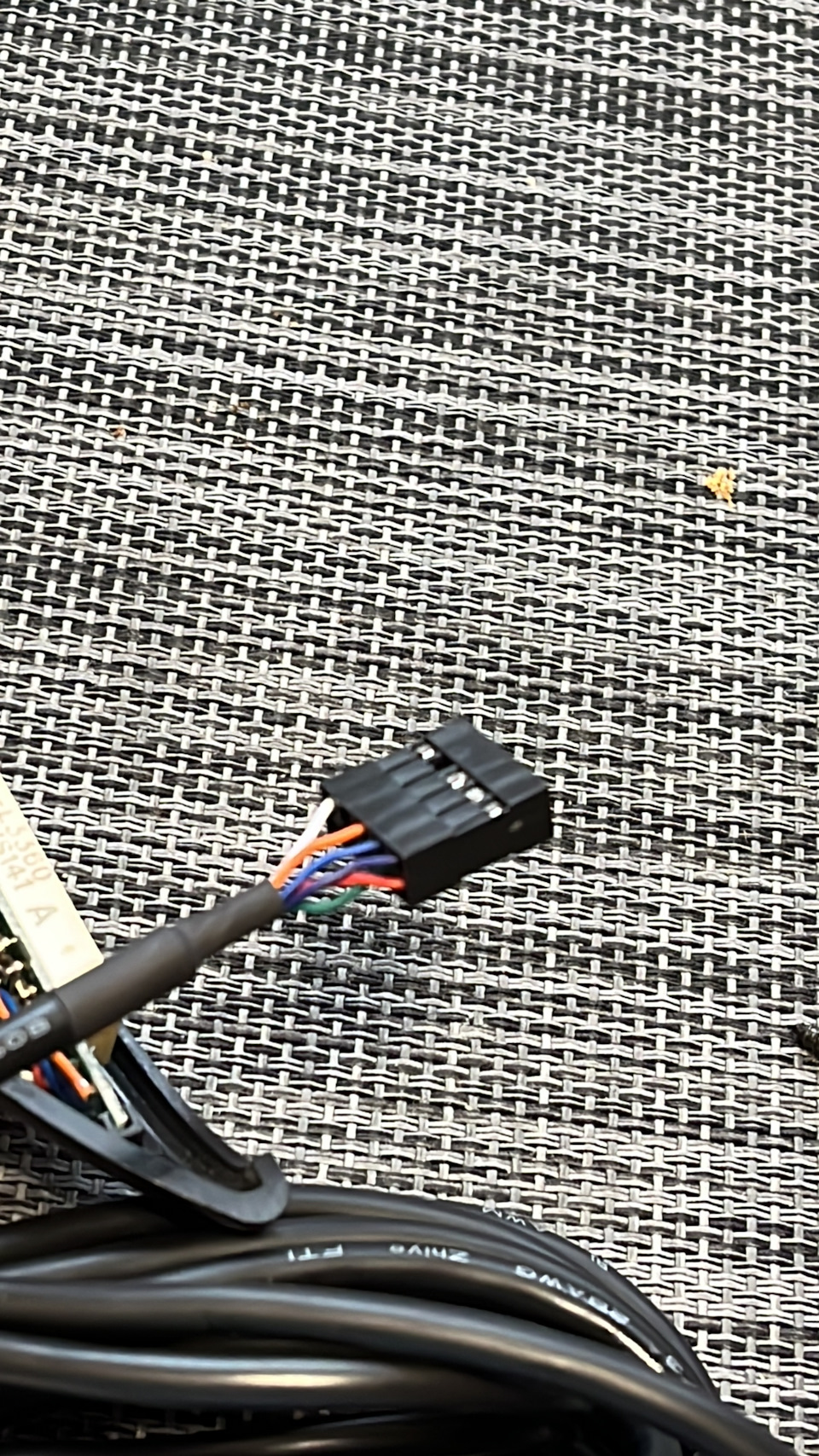

Адаптер подключается в разъем can-bus на магнитоле (эта фишка идет в комплекте). А вот питание я решил запитать от проводов AMP магнитолы, для этого на старом аккумуляторе отрезал ответную фишку
И припаял ее к адаптеру

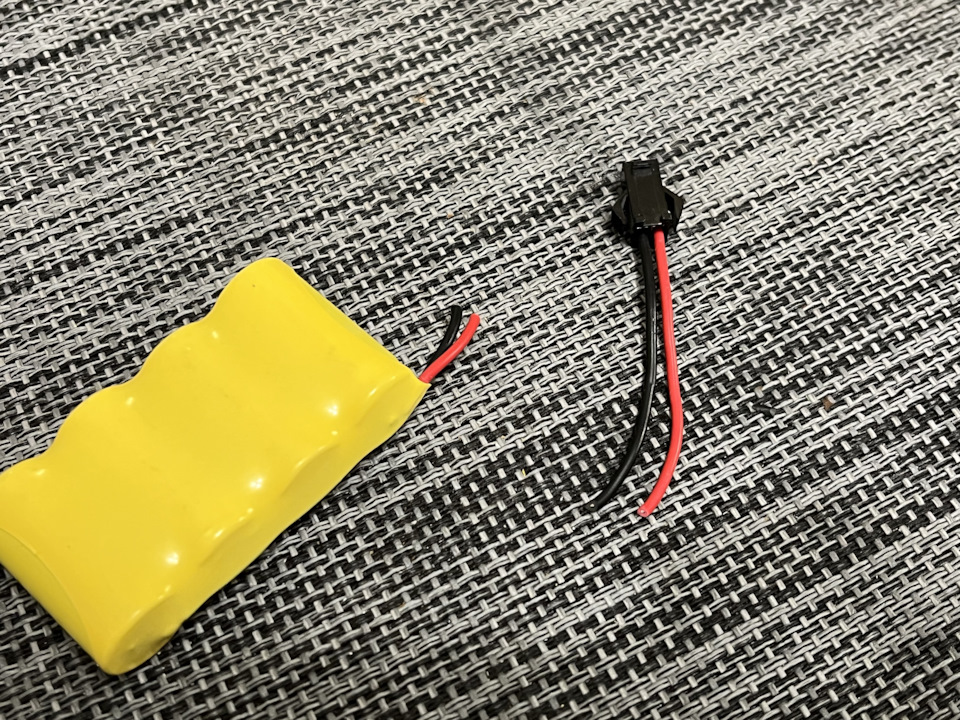

Установил «папу» на проводе rear
Подготовил блок к установке
С установкой относительно все просто, меняем блок управления парктроника на новый, провода от старых датчиков подходят к новому блоку управления.
Прокладываем провод нового дисплея, он в данном случае нужен дня звукового сопровождения и снятии с него информации на новый адаптер, так как в моей магнитоле нет меню настройки парктроника, как, например, в Teyes.
Монитор и новый адаптер разместил там же где и магнитолу
Подключаем фишку от адаптера в разъем can-bus (8-pin) магнитолы, провод rear соединяем с ранее выведенным проводом от монитора, питание сажаем на провода AMP магнитолы, не забыв их активировать в магнитоле. Далее в настройках магнитолы следует выбрать настройки can-bas: RZC > Volkswagen > PQ > LOW (скорее всего из-за этого есть оговорка, что данный адаптер может работать с магнитолами без can-bus)
Также включаем «машинку» в настройках, если она выключена
Проверяем работу парктроника
Если имеется парктроник с отдельным блоком на перед, то с него также можно вывести данные на передние датчики «машинки» к проводу «front».
Набросал небольшое видео работы
Как правильно настроить звук на парктронике: подробная инструкция
Парктроник – это устройство, которое помогает автовладельцу избегать неприятностей, связанных с парковкой. Однако, помимо визуальных сигналов, многие парктроники оснащены звуковыми сигналами, которые сообщают о расстоянии до препятствия. Настройка этих сигналов является важным этапом при установке парктроника, так как правильно настроенный звук поможет более точно определить расстояние до препятствия и избежать аварий.
Для того чтобы настроить звук на парктронике, необходимо внимательно ознакомиться с инструкцией, поскольку процедура настройки может отличаться в зависимости от модели парктроника. Обычно, настройку звука производят с помощью специального пульта управления. Как правило, пульт управления имеет кнопки, с помощью которых можно выбрать режим звука (настройка уровня громкости, выбор мелодии и т.д.).
Однако, помимо выбора звуковых предпочтений, необходимо выполнить несколько дополнительных шагов для правильной настройки звука на парктронике. Во-первых, необходимо установить парктроник и подключить его к электрической системе автомобиля. Затем следует настроить датчики парктроника и проверить их работоспособность. После этого можно приступить к настройке звука, следуя инструкции к устройству.
Важно отметить, что правильная настройка звука на парктронике позволяет быстро и точно определять расстояние до препятствия. В случае неправильной настройки звука, возможны ошибки при определении расстояния, что может привести к столкновениям и повреждению автомобиля. Поэтому, перед использованием парктроника с звуковой сигнализацией, рекомендуется уделить достаточно времени и внимания настройке звука и корректно выполнить все инструкции производителя, чтобы избежать непредвиденных ситуаций и обеспечить свою безопасность на дороге.
Как настроить звук на парктронике: подробная инструкция и советы
Вот пошаговая инструкция о том, как настроить звук на парктронике:
- Определите тип парктроника. В зависимости от модели автомобиля и установленного парктроника могут использоваться разные методы настройки звука. Для начала, вы должны определить тип парктроника и найти соответствующую инструкцию в руководстве по эксплуатации автомобиля.
- Включите автомобиль. Для настройки парктроника необходимо включить зажигание автомобиля, чтобы активировать его электрическую систему. Убедитесь, что автомобиль находится в безопасном месте (например, на полной стоянке) и переключите рычаг коробки передач в нейтральное положение или включите режим парковки.
- Найдите кнопку настройки звука. Откройте руководство по эксплуатации и найдите информацию о местонахождении кнопки настройки звука парктроника. Обычно эта кнопка расположена на панели управления парктроником или на рулевом колесе.
- Измените звуковые настройки. Нажмите на кнопку настройки звука и следуйте инструкциям из руководства по эксплуатации для выбора нужных параметров звука. Некоторые парктроники позволяют изменить громкость, тональность, скорость и другие параметры звуковых сигналов.
- Установите оптимальные настройки. Выберите звуковые параметры, которые наиболее удобны для вас и соответствуют вашим предпочтениям. Попробуйте различные настройки, чтобы определить, какой звук наиболее ясно и информативно передает информацию о препятствиях.
- Проверьте работу парктроника. После настройки звука управляйте автомобилем в направлении препятствия и проверьте, как парктроник реагирует на него. Обратите внимание на звуковые сигналы и убедитесь, что они передают нужную информацию. Если звук не соответствует ожиданиям, повторите процедуру настройки звука.
Следуя этой подробной инструкции, вы сможете правильно настроить звук на парктронике и использовать его наиболее эффективно для парковки вашего автомобиля. И помните, что важно регулярно проверять работу парктроника, чтобы убедиться в его надежности и точности. В случае неисправности, обратитесь к специалисту для профессионального обслуживания и ремонта парктроника.
Подготовка и подключение
Перед началом настройки звука на парктронике, необходимо подготовиться и правильно подключить устройство.
- Ознакомьтесь с инструкцией по установке и подключению вашего конкретного парктроника. Обычно в комплекте с устройством идет подробная инструкция, в которой описаны все необходимые этапы.
- Определите оптимальное место установки парктроника на вашем автомобиле. Рекомендуется выбрать место, где сенсоры будут наиболее эффективно регистрировать препятствия при парковке.
- Очистите поверхность, на которую будет установлен парктроник, от грязи и пыли. Для этого вы можете воспользоваться мягкой тряпкой и моющим средством.
- Отметьте места бурения отверстий для установки датчиков парктроника. Учтите, что они должны быть расположены на равном удалении от центральной линии автомобиля.
- Сверлите отверстия, используя сверло требуемого диаметра. Будьте осторожны, чтобы не повредить кузов автомобиля.
- Установите датчики парктроника в отверстия. Для этого используйте крепежные элементы, которые идут в комплекте с устройством.
- Подключите провода от датчиков парктроника к основной блокировке. Обычно провода должны быть подключены согласно цветовой маркировке.
- Установите основную блокировку парктроника в удобное для вас место в автомобиле. Рекомендуется выбрать место, где она будет легко доступна для настройки звука и отображения сигналов.
- Проверьте работоспособность парктроника, активируя режим работы и проверяя реакцию на препятствия перед автомобилем.
После выполнения всех этих шагов вы будете готовы к настройке звука на парктронике.
Как подключить парктроник к магнитоле Андроид
Парктроники – это прекрасное устройство, которое поможет водителю парковаться безопасно, избегая случайных повреждений автомобиля и окружающих объектов. И если у вас установлена магнитола Android, вы можете еще больше упростить себе жизнь, подключив парктроник напрямую к магнитоле. В этой статье мы расскажем вам, как сделать это пошагово.
1. Проверьте совместимость магнитолы
Перед тем как начать подключение, убедитесь, что ваша магнитола Android поддерживает подключение парктроника. Для этого прочтите инструкцию к магнитоле или обратитесь к производителю. Если магнитола не поддерживает подключение парктроника, вам потребуется использовать дополнительный адаптер.
2. Подготовьте необходимые инструменты и материалы
Для подключения парктроника к магнитоле вам понадобятся следующие инструменты и материалы:
- Мультиметр для проверки электрической цепи;
- Набор специальных инструментов для снятия панели салона;
- Крепежные элементы (скобы, саморезы и т.д.);
- Провода для подключения магнитолы и парктроника;
- Изоляционная лента;
- Руководство пользователя магнитолы и парктроника;
- Терпение и аккуратность.
Убедитесь, что у вас есть все необходимое перед началом работ.
Подготовка к установке
Перед установкой парктроника на магнитолу Android необходимо выполнить несколько подготовительных действий:
1. Проверьте, что у вас есть все необходимые компоненты для установки парктроника. Обычно это парктроник с датчиками, блок управления, провода, держатель для магнитолы и инструменты для установки.
2. Проверьте совместимость парктроника и магнитолы Android. Убедитесь, что парктроник подходит для подключения к магнитоле Android и что у вас есть все необходимые кабели и разъемы.
3. Ознакомьтесь с инструкцией по установке парктроника. Перед началом установки важно понять процесс и последовательность действий. Изучите инструкцию производителя, которая должна быть в комплекте с парктроником.
4. Подготовьте место для установки парктроника. Выберите подходящее место на панели автомобиля, где вы будете устанавливать датчики и блок управления парктроником. Убедитесь, что это место доступно и легко достижимо.
5. Отключите аккумулятор автомобиля перед началом установки. Это необходимо для безопасной установки парктроника и избежания короткого замыкания или повреждения электроники.
Выбор парктроника
1. Тип парктроника. Существует два основных типа парктроников — ультразвуковые и электромагнитные. Ультразвуковые парктроники оснащены датчиками, которые излучают ультразвуковые волны и затем измеряют время, за которое волны отразятся от препятствия и вернутся обратно. Электромагнитные парктроники используют электромагнитные силы для обнаружения препятствий. Оба типа парктроников имеют свои преимущества и недостатки, поэтому выбор зависит от ваших предпочтений.
2. Количество датчиков. При выборе парктроника необходимо обратить внимание на количество датчиков, которые вам потребуются. Оптимальное количество датчиков зависит от типа и размера вашего автомобиля. Как правило, четыре датчика являются достаточным количеством для большинства автомобилей.
3. Дизайн датчиков. Парктроники имеют различные дизайны датчиков, которые могут быть видимыми или невидимыми. Некоторые парктроники оснащены специальными датчиками, которые могут быть окрашены в цвет вашего автомобиля, что делает их незаметными.
4. Функции парктроника. Некоторые парктроники имеют дополнительные функции, такие как автозапуск двигателя или камера заднего вида. Подумайте о том, какие функции вам нужны, и выберите парктроник с соответствующими возможностями.
5. Бюджет. При выборе парктроника обратите внимание на свой бюджет. Цена парктроника может варьироваться в зависимости от его марки, модели и функциональности. Установите бюджет заранее и выберите парктроник, который соответствует вашим финансовым возможностям.
Учитывайте все эти факторы при выборе парктроника, чтобы убедиться, что он отвечает вашим потребностям и качественно работает с вашей магнитолой Android.
Подготовка магнитолы
Шаг 1: Перед началом подключения парктроника к магнитоле Android необходимо установить магнитолу в автомобиль и включить ее.
Шаг 2: Убедитесь, что магнитола имеет вход AUX или AV-IN для подключения парктроника. Эта информация обычно указывается в руководстве пользователя магнитолы.
Шаг 3: Подготовьте переходник для подключения парктроника к магнитоле. Переходник должен соответствовать типу разъема магнитолы и разъему парктроника.
Шаг 4: Вставьте один конец переходника в разъем AUX или AV-IN магнитолы, а другой конец в разъем парктроника.
Шаг 5: Установите магнитолу в нужное положение, чтобы было удобно управлять ею во время вождения.
Шаг 6: Протестируйте подключение, включив магнитолу и проверив звуковые сигналы парктроника на динамиках магнитолы.
Помните, что подключение парктроника к магнитоле может потребовать специфических настроек или дополнительных действий, в зависимости от конкретной модели магнитолы и парктроника. Всегда внимательно изучайте инструкции и руководства по эксплуатации оборудования.
Подключение парктроника
Подключение парктроника к магнитоле Android можно выполнить самостоятельно, следуя нижепредставленной инструкции.
Для начала, вам потребуется парктроник со всеми необходимыми комплектующими (датчики, блок управления, провода и др.), а также магнитола Android.
В следующей таблице приведены шаги по подключению парктроника к магнитоле:
| Шаг | Действие |
|---|---|
| 1 | Определите систему парковки и расположение датчиков парктроника. |
| 2 | Разберите необходимые панели автомобиля для установки датчиков. |
| 3 | Подключите датчики парктроника к блоку управления согласно инструкции производителя. |
| 4 | Подключите блок управления парктроника к магнитоле Android с помощью необходимых проводов. |
| 5 | Установите магнитолу Android на место в автомобиле. |
| 6 | Запустите магнитолу Android и выполните настройку парктроника согласно инструкции производителя. |
| 7 | Убедитесь, что парктроник корректно работает и отображается на экране магнитолы Android. |
| 8 | Проверьте работу парктроника при парковке автомобиля. |
Пошаговые инструкции и соединения могут немного отличаться в зависимости от производителя магнитолы Android и парктроника, поэтому важно внимательно прочитать инструкции, прилагаемые к комплектующим.
После успешного подключения парктроника к магнитоле Android вы сможете использовать его функционал для более удобной и безопасной парковки автомобиля.
Тестирование парктроника
После подключения парктроника к магнитоле Android необходимо провести его тестирование, чтобы убедиться в правильной работе системы и наличии всех функций.
1. Убедитесь, что магнитола Android включена и подключена к автомобильным датчикам парктроника.
2. Включите двигатель автомобиля и включите магнитолу Android.
3. Откройте приложение парктроника на магнитоле Android.
4. Проверьте, что магнитола успешно распознала датчики парктроника и отображает их на экране.
5. Переключитесь на режим «Датчики парктроника» и проверьте корректность отображения информации о расстоянии до препятствий.
6. Запаркуйте автомобиль рядом с преградой, чтобы протестировать работу парктроника в реальных условиях.
7. Проверьте, что магнитола Android корректно предупреждает о приближении к препятствиям звуковыми и визуальными сигналами.
8. Переключитесь на режим «Камера заднего вида» и проверьте работу системы ассистирования заднего хода.
9. Убедитесь, что камера заднего вида отображает картинку на экране магнитолы Android и предупреждает о наличии препятствий за автомобилем.
10. Проверьте функциональность других возможностей парктроника на магнитоле Android, таких как автоматическое включение при включении задней передачи, настройка звуковых сигналов и других настроек.
11. Если в процессе тестирования были обнаружены некорректности работы парктроника, проверьте правильность подключения и настройки магнитолы Android. Если проблема не устраняется, обратитесь к руководству по эксплуатации магнитолы или свяжитесь с производителем.
12. После завершения тестирования парктроника убедитесь, что все функции работают корректно и готовы к использованию.
Установка парктроника
- Выберите место установки датчиков парктроника. Обычно они устанавливаются на задний и передний бамперы автомобиля. Учтите, что расстояние между датчиками должно быть равномерным.
- Очистите выбранные места под установку датчиков от пыли и грязи.
- С помощью дрели и сверла, просверлите отверстия в бампере автомобиля для установки датчиков. Отверстия должны быть достаточного диаметра для прохождения датчиков.
- Закрепите датчики в отверстиях с помощью крепления, предоставленного в комплекте парктроника.
- Проложите провода от датчиков до места установки управляющего блока парктроника. Учтите, что провода должны быть надежно защищены и не мешать движению автомобиля.
- Подключите провода датчиков к соответствующим портам на управляющем блоке парктроника. Обычно порты на управляющем блоке имеют маркировку, которая указывает на конкретные датчики.
- Проверьте, есть ли в вашей магнитоле разъем для подключения парктроника. Если нет, вам может потребоваться использовать адаптер или конвертер для подключения.
- Подключите провода от управляющего блока парктроника к разъему на магнитоле. Обычно провода разных цветов отвечают за разные функции парктроника.
- Убедитесь, что провода надежно закреплены и соединены. Проверьте подключение на герметичность.
После завершения установки парктроника вы сможете комфортно парковаться и избегать неприятностей, связанных с повреждениями автомобиля. Пользуйтесь парктроником с умом и остерегайтесь препятствий во время движения.
Завершение установки
После того как вы подключили парктроник к магнитоле Android, осталось совершить несколько шагов, чтобы завершить установку.
1. Установите магнитолу обратно на место и закрепите ее внешними креплениями.
2. Для активации парктроника, запустите приложение на магнитоле Android.
3. Войдите в настройки гаджета, найдите раздел «Парктроник» и откройте его.
4. В настройках парктроника вы сможете выбрать язык, настроить дистанцию срабатывания, регулировать громкость сигнала и другие параметры.
5. После проведения всех необходимых настроек, парктроник готов к использованию.
Теперь вы можете безопасно парковаться с помощью парктроника, подключенного к магнитоле Android. Убедитесь, что включены звуковые сигналы и визуальные сигналы на экране магнитолы для более удобного использования.
Датчик парковки ( парктроник).Как я его установил на Москвич 2141
Выпала мне возможность взять на обзор датчик парковки.На 2 бампера не захотел брать, так как не вижу смысла крепить датчики на передний бампер, да и лень.Взял с 4 датчиками которые установил на задний бампер.
Посылка пришла на удивление в хорошем состоянии, я имею в виду, что внешне коробка была не помята
С боку на коробке есть краткая информация и какие есть цвета датчиков, хотя на сайте продавца был белый и чёрный цвет.
Рабочее напряжение: DC 12V ± 2V
Рабочая температура: -20 ℃+ 70 ℃
Рабочий ток: 200 мА ±
50 мА Диапазон детектирования: спереди: 0,3-0,8 м назад: 0,3-2,0 м.
Угол детектирования: H> 80 ° V> 70 °
Ну и начну сразу что идёт в наборе.4 датчика парковки
Длина провода составила 2.4 метра, мне хватило с запасом.
Размеры датчика такие:
С обратной стороны датчика нарисована стрелка, показывает направления датчика при установке.Стрелка должна смотреть строго вверх!
Штекер и сам датчик по качеству сделан хорошо, тут недостатков я не вижу
Далее переходим к блоку управления.Размеры его такие
На боковой части блока управления имеем 4 входа для датчиков, питание и монитор
Так же по бокам есть проушины для крепления блока саморезами.
Сам блок очень лёгкий 51 грамм.
Так же на схеме блока есть 4 регулятора для настройки датчика, которые как то не аккуратно залиты клеем
На следующей очереди у нас монитор.
Размеры его такие:
Монитор имеет цветные шкалы деления, они загораются в зависимости от приближения к препятствию и с какой они стороны.В верхней части есть динамик который очень неприятно пищит.Бывает хорошо работает и иногда так пищит как будто скоро выйдет из строя, при чем это было сразу после установки.Думаю вскоре я его заменю
Штекер держится хорошо не вылетает.Провод у меня получился с запасом, а его там 5 м.
Ещё в наборе был двухсторонний скотч для блока управления и монитора.На их я всё и прилепил.
Огромным плюсом я считаю, что в наборе была фреза под размер датчика.Мой 4мм бампер просверлила без проблемм
Ну и последнее что было в наборе это провод питания.Качество провода просто ужасное, очень тонкий, не медный и вылетал со штекера.Провод сразу под замену
Как видите один конец провода был плохо припаян, решил его заменить
Установка парктроника
Для начала это обязательно читайте инструкцию, иначе при неправильной установке он у вас будет показывать не точно.Первое что нужно знать, так это то, что датчики должны находиться от земли минимум от 50 см до 60 см.Учитывайте на сколько у вас просядет авто при загруженном багажнике.Если к примеру датчики будут находиться 30 см от земли, то при движении задним ходом они будут срабатывать на ровную землю.В моём случае расстояние 52-53 см.
После того как отметил высоту я, прилепил строительный скотч на всю длину бампера
Далее отметил место для датчиков
Несколько раз перепроверил, после чего начинал сверлить шуроповёртом на минимальной скорости под прямым углом.После этого лишний пластик можно удалить лезвием или канцелярским ножом.
Самым волнительным и тяжёлым для меня моментом было именно разметка бампера, так как права на ошибку нет, как просверлишь так и будет работать, но всё получилось удачно.Датчики стали как родные, под нужным углом.Напомню что их нужно ставить стрелкой вверх
В итоге расстояние между ними у меня получилось 34 см
Провода датчиков я протянул в штатные отверстия по бокам авто, видимо они предназначены для слива воды или вентиляции.Блок управления я закрепил под обшивкой с помощью двухстороннего скотча который был в комплекте.Приклеил на кузов авто, предварительно обезжирив металл керосинном (что было под рукой)
Датчики нужно подсоединять к блоку по порядку A.B.C.D по этому провода я пометил
Ставлю минус за то, что не штекерах нет меток A.B.C.D как это есть в других парктрониках.Питание блока я кинул от лампочки заднего хода.
Последний шаг это подключение монитора.Провод я протянул под обшивкой потолка, так как его быстрее разбирать чем тянуть по полу.
Монитор закрепил на скотч с набора на зеркало, так как я считаю что это самое оптимальное для него место, что бы все было перед глазами.
Из недостатков данного парктроника могу сказать то, что динамик на экране не очень качественный и неприятный на звук.Силовой кабель очень плохого качества.Ну и последний минус для меня это то, что на штекерах проводов датчика нет маркировки A.B.C.D, можно при подключении перепутать.
Не ожидал что данный китайский товар будет точно показывать расстояние до препятствия, думаю своих денег он стоит.
В своём видеоролике я замерял расстояние которое показывает датчик и замерил это рулеткой.
