Как выглядит блок сигнализации пантера. Как отключить сигнализацию Pantera. Плюсы и минусы девайсов

В современном мире никак не обойтись без различных методов безопасности своего имущества, и одним из таких является сигнализация, как для авто, так и для квартир. В нашей стране большим спросом пользуется автомобильная сигнализация с автозапуском «Пантера», и это совсем не случайно. Модели этой фирмы отличаются большим функционалом, соответствием полному списку мировых требований к качеству, отличной работой в условиях нашей Родины.

Цена автосигнализации «Пантера» достаточно приятна и подъемная доя соотечественников, все благодаря изготовлению в Азии. Кроме того, каждая автосигнализация модели «Пантера» универсальна, поэтому найти то, что подойдет именно вашему авто не сложно. Ну а ассортимент у фирмы достаточно велик.

Модели с лучшими корпусами и начинкой

Конечно, вас может интересовать инструкция сигнализации Pantera, но для начала мы посмотрим, какими моделями автомобильная сигнализация Pantera может похвастаться.

Модель 1 — SLK 625RS

Даная модель владеет автозапуском и двусторонней направленностью сигнала. Брелок оснащен ЖК-дисплеем, поэтому пользоваться брелком удобно. Имеет индикатор разряда батареи, включение и отключение охраны, Valet, дистанционный запуск двигателя, в том числе и дизельного, а также функцию поиска авто. Позволяет закрывать и открывать двери при работающем зажигании. Работает дистанционно в радиусе 2 км.

Цена: 3280 рублей.

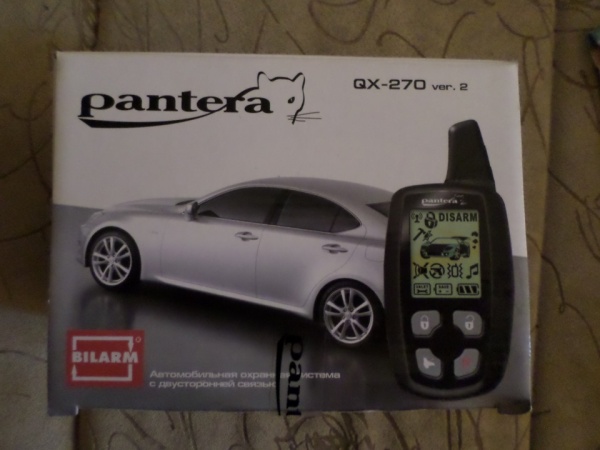

Модель 2 – QX-270

Снова двусторонняя связь, режим Valet и автозапуск, сочетающиеся с функцией «Паника», звуковым и визуальным оповещением, датчиком удара машины и температуры, а также работой при включенном двигателе. Дальность связи с машиной у данного брелка меньше – всего 300 м, однако он имеет встроенный пейджер с дальностью в 800 м, куда приходят оповещения, в том числе и о попытке взлома. Охрана включается автоматически, а машину можно найти прямо по брелоку. Работает сигнализация Pantera QX-270 при температуре от -40 до +85 градусов Цельсия.

Цена: 4500 рублей.

Модель 3 – QX-44

Модель сигнализация «Пантера» QX-44 можно настроить на контроль из любого местоположения, кроме того, она имеет такие стандартные функции, как «Паника», Valet, оповещение при потенциальном угоне, индикатор разряженной батареи, поиск автомобиля и автоматическое запирание дверей при выключении зажигания.

Радиус действия при управлении – всего 30 метров, зато комплект из двух брелков, функция «Комфорт», автоматическое запирание дверей при нажатии на тормоз, автодиагностика, память на последние сбрасывания системы, пассивная диагностика и бесшумное снятие с охраны отлично восполняют этот недостаток.

Цена: 3000 рублей.

Модель 4 — SLR-5625 BG

Еще одной моделью является автосигнализация Pantera SLR-5625 BG также с двусторонней связью. Она имеет вибросигнал, ЖК-дисплей, автономное питание и очень интересную возможность работы со стеклоподъемниками и с багажной дверцей.

Кроме этого модель может похвастаться режимами «Паника» и Valet, функциями турботаймера, охраны, поиска авто и вызова водителя. Ставится на охрану и снимается с нее бесшумно, также настраивается и автоподключение, охраняет и при работающем двигателе. В случае угона авто, блокирует его работу, защищена и от сканирования. Имеет автономное питание, работает с дальностью в 800 метров.

Цена: 4500 рублей.

Инструкция по эксплуатации автоподключения и настройка

Некоторые не знают, как именно нужно пользоваться такой функцией, как автоподключения. Поэтому мы рассмотрим, как выглядит инструкция по эксплуатации сигнализации «Пантера» с автозапуском.

Для начала стоит знать, что подобное автоматическое подключение начинается после выключения зажигания и закрывания каждой двери в автомобиле. Кстати, последняя функция, обычно, программируется, как, например, у модели CL500.
Узнать о включении охраны можно по мигающей лампочке. Включение сигнализации блокирует двигатель и запирает двери авто спустя последующие пол минуты.
Также инструкция по эксплуатации сигнализации «Пантера» предупреждает, что если вы не видите мигания самой сирены и мигания ламп-указателей на поворот, а также последующего медленного мигания сигнализации, то хотя бы одна дверь в машине не закрыта. Либо это означает неисправность в цепи. В любом случае, сигнализация не включится автоматически.
В случае, если после тридцати секунд вы увидите три сигнала сирены, а также услышите три сигнала из брелока, сопровождающихся пятью включениями индикатора на дисплее, можно говорить о неисправности датчика удара. При этом охрана все равно будет работать.

Схема подключения пульта

Обычно в каждой коробке с сигнализацией лежит собственная схема подключения, но мы можем взглянуть, как выглядит стандартная схема подключения сигнализации «Пантера» на примере модели XS-1500.

Как правильно пользоваться брелком, чтобы не потребовался ремонт?

Несомненно, важна и инструкция по применению, а точнее эксплуатации брелока, ведь не каждый автолюбитель умеет ими пользоваться. Имеется у каждой модели автосигнализация «Пантера» инструкция, которая понятна каждому. Вам важно сперва запрограммировать брелок на нужные вам функции.

В этом как раз и должна помочь инструкция. Там будут перечислены все режимы и возможности вашей модели, а также кнопки, которые нужно прожимать для включения той или иной функции. Помните, что все функции имеют радиус работы, который прописывается специально. Иногда необходимо проводить процедуру инициализации данных брелока.

При неисправностях в работе брелока стоит сразу нести его в сервис.

Автомобильная сигнализация Пантера SLK 7i Руководство пользователя

SLK-7i

Руководство пользователя Пантера

Стандартные функции системы

Два 2-кнопочных/З-каналыных программируемых брелка-передатчика
Динамический код KEELOQ
Функция защиты от нападения «ANTI-HIJACK»
2-уровневый высокочувствительный датчик удара
Мощная 6-тональная сирена в комплекте
Встроенное реле блокировки стартера
Выход для подключения дополнительной блокировки двигателя
Возможность подключения третьей цепи блокировки двигателя
Встроенные реле для управления замками дверей
Встроенное реле для управления указателями поворота по 2-м цепям
Выход дополнительного канала (для отпирания багажника или подключения дополнительных аксессуаров)
Выход для управления «вежливой подсветкой» автомобиля
Переключатель «VALET»
Программируемый персональный код отключения системы
Возможность управления закрыванием окон автомобиля
Возможность подключения дополнительного пейджера
Возможность отпирания дверей в 2 этапа при снятии с охраны
Управление замками дверей во время движения автомобиля
Усовершенствованный режим «Паника»
Бесшумная постановка и снятие системы с охраны
Постановка на охрану с отключением датчика удара
Оперативное временное отключение автоматической постановки на охрану
Ограниченное время режима тревоги
Отключение режима тревоги в 2 этапа
Интеллектуальный режим защиты от ложных срабатываний
Предупреждение о включенном режиме «VALET»
Многофункциональный светодиодный индикатор состояния системы (СИД)
Световые и звуковые сигналы подтверждения
Предупреждение о срабатывании системы
Указание датчика или триггера, вызвавшего срабатывание системы
Указание на неисправности системы
Обход неисправной системы или цепи
Входы положительного и отрицательного триггеров дверей
Вход для подключения триггера капота/багажника

Программируемые функции

Автоматическая (пассивная) постановка на охрану
Автоматическая постановка на охрану с запиранием дверей
Автоматическое запирание дверей при включении зажигания
Автоматическое отпирание дверей при выключении зажигания
Отключение подтверждающих сигналов сирены
Автоматическая повторная постановка на охрану
Режим иммобилайзера
Функция защиты от ложных срабатываний
Отключение системы с помощью персонального кода
Сигналы предупреждения сирены при открытой двери
Выходной импульс на замки дверей 1 или 4 с.
Программируемый тип выхода дополнительного канала системы
Программируемая функция выхода дополнительного канала системы
Программируемая функция «центрального замка»

ПОСТАНОВКА НА ОХРАНУ С ПОМОЩЬЮ БРЕЛКА-РАДИОПЕРЕДАТЧИКА

Нажмите и отпустите кнопку 1 передатчика (левую кнопку).
- Красный светодиодный индикатор (СИД) системы начнет медленно мигать.
- Двигатель будет заблокирован.

Примечание: Если сирена подает 3 дополнительных сигнала и указатели поворота мигнут еще 3 раза после постановки на охрану, это означает, что капот, багажник или двери не закрыты или одна из этих цепей неисправна. СИД при этом будет мигать 2 или 3 раза через паузу в течение 30 секунд, указывая на неисправную и обойденную цепь. Через 3 секунды после того, как эта цепь будет вновь работать нормально, система сама включит ее в цепь охраны.

Примечание: Если выключена функция #10 («Сигналы предупреждения сирены при открытой двери»), что необходимо при установке системы на ряд моделей автомобилей, то при постановке на охрану система будет подавать только стандартные сигналы подтверждения (1 сигнал сирены и 1 мигание указателей поворота) даже если момент постановки на охрану открыта одна из дверей автомобиля. Однако если дверь автомобиля была открыта в момент постановки на охрану и осталась открытой, то через 3 секунды после того, как обойденная цепь перестанет быть активной, система автоматически вновь возьмет ее под охрану.

БЕСШУМНАЯ ПОСТАНОВКА НА ОХРАНУ

Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.
Нажмите и отпустите кнопку 2 передатчика (правую кнопку).
- Двигатель будет заблокирован.
- Указатели поворота мигнут один раз.
- Сирена звучать не будет.

Примечание: Если сирена подает 3 сигнала, и указатели поворота мигнут еще 3 раза после постановки на охрану, это означает, что капот, багажник или двери не закрыты или одна из этих цепей неисправна. СИД при этом будет мигать 2 или 3 раза через паузу в течение 30 секунд, указывая на неисправную и обойденную цепь. Через 3 секунды после того, как эта цепь будет вновь работать нормально, система сама включит ее в цепь охраны.

ПОСТАНОВКА НА ОХРАНУ С ОТКЛЮЧЕНИЕМ ДАТЧИКА УДАРА

Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.
Нажмите и отпустите кнопку 1 передатчика для постановки системы на охрану (или кнопку 2 для бесшумной постановки системы на охрану).
- Красный СИД системы начнет медленно мигать.
- Двигатель будет заблокирован.
- Указатели поворота мигнут 1 раз.
- Сирена подаст 1 сигнал (при бесшумной постановке на охрану или если функция # 6 выключена этого сигнала сирены не будет)
- Произойдет запирание дверей (если установлены электроприводы замков).
В течение 5 секунд нажмите и отпустите кнопку 2. Датчик удара будет отключен до следующей постановки системы на охрану.
- Указатели поворота мигнут еще 1 раз.

АВТОМАТИЧЕСКАЯ (ПАССИВНАЯ) ПОСТАНОВКА НА ОХРАНУ

Внимание! Данная функция является программируемой и может быть отключена по желанию владельца. Вы также можете запрограммировать систему таким образом, чтобы при автоматической постановке на охрану систем также запирала двери автомобиля.

Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.
- Как только будет закрыта последняя дверь, красный СИД начнет часто мигать, показывая, что начался 30-секундный отсчет перед автоматической постановкой на охрану.
Открывание любой двери, капота или багажника во время 30-секундного отсчета перед автоматической постановкой на охрану немедленно остановит отсчет и СИД погаснет. Как только все двери, капот и багажник будут вновь закрыты, 30-секундный отсчет начнется заново и СИД вновь начнет часто мигать. По окончании 30-секундного отсчета произойдет следующее:
- Красный СИД системы начнет мигать медленно.
- Двигатель будет заблокирован.
- Указатели поворота мигнут один раз.
- Сирена подаст 1 сигнал (если функция # 6 включена).
- Произойдет запирание дверей (если установлены электроприводы замков и включена программируемая функция # 2)

Примечание: Если после сигналов подтверждения включения режима охраны сирена подаст еще 3 сигнала и указатели поворота мигнут 3 раза — это означает, что активен или неисправен вход датчика удара.

РЕЖИМ ИММОБИЛАЙЗЕРА

В том случае, если Вы не хотите использовать функцию автоматической постановки на охрану после выключения зажигания и закрывания всех дверей, Вы можете использовать программируемый режим им-мобилайзера (функция # 7). В этом случае, через 30 секунд после выключения зажигания система будет только автоматически включать блокировку двигателя, и не будет в дальнейшем срабатывать от открывания дверей, капота или багажника, или от датчика удара.

Вы можете также использовать данную программируемую функцию в дополнение к функции автоматической постановки на охрану, но в этом случае режим иммобилайзера будет включаться только тогда, когда функция автоматической постановки по тем или иным причинам не может начаться (например, если одна из дверей осталась открыта).

Выключите зажигание и выйдите из автомобиля.
Через 30 секунд после выключения зажигания:
- Красный СИД системы начнет мигать в 2 раза медленнее, чем при обычном режиме охраны.
- Включится блокировка двигателя.
Если при включенном режиме иммобилайзера было включено зажигание:
- Сирена будет подавать предупреждающие сигналы в течение 10 секунд (в течение этого времени Вы можете снять систему с охраны с помощью передатчика, не вызывая срабатывание системы, нажав кнопку 1 передатчика) и затем, если за это время система все еще не была снята с охраны, включится режим тревоги — начнут мигать указатели поворота и внутрисалонное освещение (если данная опция подключена), сирена будет звучать постоянно и включится выход на пейджер (если произведены соответствующие подключения и программирование при установке).
- Если зажигание будет выключено до истечения 10 секунд — предупреждающие сигналы отключатся и система останется в режиме иммобилайзера (двигатель останется заблокированным).
- Если после включения тревоги зажигание будет вновь выключено — режим тревоги выключится, отработав 30-ти секундный цикл, и система вновь перейдет в режим иммобилайзера (двигатель останется заблокированным).
- Если зажигание останется включенным, тревога будет продолжать все время, пока зажигание остается включенным, но не более 3 минут. Затем тревога выключится, но двигатель останется заблокированным.
Для отключения режима иммобилайзера:
- Нажмите кнопку 1 передатчика для постановки системы в режим полной охраны (сирена подаст один сигнал, указатели поворота мигнут один раз и т.д.).
- Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны (сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т.д.)
- В том случае, если передатчик утерян или не функционирует, Вы также можете отключить режим иммобилайзера с помощью кнопочного переключателя Valet.

ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ

При срабатывании внешней зоны датчика удара (вызванном легким толчком или ударом по стеклу, или корпусу автомобиля) включится режим предупреждения и сирена подаст 3 коротких сигнала.
Любой сильный толчок или удар по стеклу или корпусу автомобиля немедленно вызовет срабатывание полного 30-секундного цикла режима тревоги.
Открывание любой двери, капота или багажника вызовет немедленное включение сирены. Сирена будет звучать 30 секунд, затем выключится и система вновь встанет на охрану. Если угонщик оставил дверь, капот или багажник открытыми, то сирена будет звучать 6 циклов по 30 секунд (если Вы не отключите режим тревоги с помощью передатчика ранее) и затем встанет на охрану, в обход только той цепи, которая вызвала срабатывание.
При срабатывании системы указатели поворота будут мигать в течение 30 секунд, привлекая визуальное внимание к автомобилю.
Если данная функция подключена — при срабатывании охраны внутрисалонное освещение будет мигать в течение всего 30-секундного цикла режима тревоги.
Если произведены соответствующие подключения и программирование при установке — при срабатывании системы автоматически включится выход на дополнительный пейджер.
При включенной охране включена блокировка стартера и дополнительная цепь блокировки двигателя (если установлено дополнительное реле), предотвращая несанкционированный запуск двигателя.
Красный СИД медленно мигает при включенном режиме охраны. Это является визуальным предупреждением для потенциального угонщика. Ток, потребляемый светодиодным индикатором, очень мал и практически не разряжает аккумулятор даже за длительный период времени. После срабатывания системы СИД будет мигать сериями вспышек через паузу, указывая зону, вызвавшую срабатывание.

ДИНАМИЧЕСКОЕ ОТКЛЮЧЕНИЕ РЕЖИМА ТРЕВОГИ

Если система сработала и включился режим тревоги (звучит сирена, мигают указатели поворота и внутрисалонное освещение (если данная опция подключена), нажав и отпустив кнопку 1 передатчика один раз, Вы только отключите режим тревоги (выключится сирена и т.д.). Система при этом останется в режиме охраны:
- Сирена подаст 1 сигнал.
- Произойдет повторное запирание дверей автомобиля (если установлены электроприводы замков).

Примечание: Если в момент отключения режима тревоги какая-либо из зон охраны остается активной (открыта дверь, капот или багажник), то через 3 секунды после отключения режима тревоги сирена подаст еще 3 сигнала, указатели поворота мигнут 3 раза и СИД будет мигать 2 или 3 раза через паузу в течение 30 секунд, показывая обойденную цепь охраны.

Сирена подаст 4 сигнала.
Указатели поворота мигнут 4 раза.

СНЯТИЕ СИСТЕМЫ С ОХРАНЫ

Нажмите и отпустите кнопку 1 передатчика, подходя к автомобилю.
- Красный СИД системы погаснет

Примечание: Если включена программируемая функция # 5, СИД начнет часто мигать, указывая на начало 30-секундного отсчета перед автоматической повторной постановкой на охрану (см. ниже).

Сирена подаст 2 сигнала (если функция # 6 включена).

при первом нажатии кнопки 1 передатчика произойдет отпирание только двери водителя, при повторном нажатии кнопки 1 передатчика в течение 3 секунд произойдет отпирание всех дверей

БЕСШУМНОЕ СНЯТИЕ С ОХРАНЫ

Нажмите и отпустите кнопку 2 передатчика, подходя к автомобилю.
- Красный СИД системы погаснет

Двигатель будет разблокирован.
Указатели поворота мигнут 2 раза.
Сирена звучать не будет.

Примечание: Если сирена подаст 4 или 5 сигналов и указатели поворота мигнут 4 раза при снятии системы с охраны, это значит, что охрана срабатывала в Ваше отсутствие. Прежде, чем включить зажигание, определите зону или триггер, вызвавший срабатывание системы по миганиям СИДа (см. раздел «Сигналы предупреждения о попытке проникновения» ниже).

Произойдет отпирание дверей (если установлены электроприводы замков).

Если установлены дополнительные реле и выполнены соответствующие подключения:

«вежливая подсветка» салона включится на 30 секунд (или до момента включения зажигания).
при первом нажатии кнопки 1 передатчика произойдет отпирание только двери водителя, при повторном нажатии кнопки 1 передатчика еще раз в течение 3 секунд произойдет отпирание всех дверей.

АВТОМАТИЧЕСКАЯ ПОВТОРНАЯ ПОСТАНОВКА НА ОХРАНУ

Если включена функция автоматической повторной постановки на охрану (функция # 5), то после снятия системы с охраны с помощью передатчика:
- СИД системы начнет часто мигать, указывая на начало 30-секундного отсчета перед автоматической повторной постановкой на охрану.
- Открывание любой из дверей, капота или багажника отменит отсчет. Однако если включена программируемая функция пассивной постановки на охрану, то после того, как все двери будут вновь закрыты — начнется 30-секундный отсчет перед пассивной постановкой на охрану.
Если дверь, капот или багажник автомобиля не открывались, то через 30 секунд после снятия системы с охраны система повторно встанет в режим охраны и:
- СИД системы начнет мигать медленно.
- Двигатель будет заблокирован.
- Указатели поворота мигнут один раз.
- Сирена подаст 1 сигнал (если функция # 6 включена).
- Произойдет запирание дверей (если установлены электроприводы замков).

СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ

Система проинформирует Вас, если были попытки проникновения в автомобиль за время Вашего отсутствия. Если система срабатывала, то при снятии с охраны сирена подаст 4 сигнала, и указатели поворота мигнут 4 раза. При этом СИД будет мигать определенное количество раз через паузу до момента включения зажигания, показывая зону или триггер, вызвавшую последнее срабатывания системы. Сядьте в автомобиль и сосчитайте количество миганий СИДа.

Примечание: Если основная зона одного из датчиков системы или триггер капота/багажника вызвал 3 срабатывания системы и данная зона охраны была отключена функцией защиты от ложных срабатываний системы, то при снятии системы с охраны сирена подаст 5 сигналов и указатели поворота мигнут 4 раза.

Если СИД мигает 2 раза через паузу, то срабатывание было вызвано попыткой открывания двери автомобиля или попыткой включения зажигания.
Если СИД мигает 3 раза через паузу и т.д., то срабатывание было вызвано датчиком удара или дополнительным датчиком, подключенным к данному разъему системы.
Если СИД мигает 4 раза через паузу и т.д., то срабатывание было вызвано попыткой открывания капота или багажника.

Примечание: Срабатывание зоны предупреждения датчика удара СИДом не показывается.

Информация о зоне, вызвавшей срабатывание, хранится в памяти системы и стирается в момент включения зажигания или при постановке системы на охрану с помощью передатчика.

ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ФУНКЦИИ АВТОМАТИЧЕСКОЙ ПОСТАНОВКИ НА ОХРАНУ

Если функция автоматической постановки на охрану включена, но Вы хотите временно ее отключить (при заправке автомобиля, на сервисной станции и т.д.), воспользуйтесь следующей процедурой:

Выключите зажигание, но не открывайте дверь автомобиля.
В течение 5 секунд после выключения зажигания нажмите и удерживайте кнопку 1 и кнопку 2 передатчика одновременно на 1 секунду.
- Сирена подаст 1 сигнал, подтверждая отключение функции автоматической постановки на охрану до момента следующего включения зажигания или до постановки системы на охрану при помощи передатчика.

Примечание: данная процедура также может использоваться для временного отключения режима иммобилайзера.

АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ / АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ

Если установлены электроприводы замков и включены программируемые функции # 3 и # 4 системы:

Система автоматически будет запирать двери автомобиля через 3 секунды после включения зажигания, если в этот момент все двери автомобиля закрыты;
Система будет автоматически отпирать двери автомобиля сразу же после выключения зажигания, если в этот момент все двери автомобиля закрыты.

УПРАВЛЕНИЕ ЗАПИРАНИЕМ/ОТПИРАНИЕМ ДВЕРЕЙ ВО ВРЕМЯ ДВИЖЕНИЯ АВТОМОБИЛЯ

Если установлены электроприводы замков — при включенном зажигании нажатие любой кнопки передатчика будет последовательно запирать и отпирать двери автомобиля.

РЕЖИМ VALET

Кнопочный переключатель Valet позволит Вам включать сервисный режим «Valet» (т.е. временно отключить все охранные функции системы), если, например, необходимо оставить автомобиль на станции технического обслуживания. При этом сохраняется возможность дистанционного управления режимом «Паника» и замками дверей.

Для включения сервисного режима Valet:

Сядьте в машину и включите зажигание (система должна быть снята с охраны).
- СИД системы начнет светить непрерывно, показывая, что система находится в режиме Valet.

Примечание: Когда система находится в режиме Valet каждый раз при выключении зажигания сирена будет подавать 2 коротких предупредительных сигнала.

Для выключения сервисного режима Valet:

Включите зажигание.
Нажмите и удерживайте кнопочный переключатель Valet 2 секунды.
- СИД системы погаснет, показывая, что режим Valet отключен.

Примечание: Не забывайте отключать режим Valet после того, как в нем больше не будет необходимости. Это гарантирует постоянную охрану автомобиля.

Откройте дверь ключом. Система сработает, включится сирена, начнут мигать указатели поворота и внутрисалонное освещение (если данная опция подключена).
Включите зажигание.
В течение 15 секунд нажмите и отпустите кнопочный переключатель Valet.
- СИД системы погаснет.
- Режим тревоги выключится, система снимется с охраны и двигатель будет разблокирован.

Внимание! Обратите внимание, что при этом система не будет находиться в режиме Valet. Это значит, что если включена функция пассивной постановки на охрану, то после следующего выключения зажигания и закрывания всех дверей, капота и багажника автомобиля начнется 30 секундный отсчет перед пассивной постановкой на охрану.

ПЕРСОНАЛЬНЫЙ КОД ОТКЛЮЧЕНИЯ СИСТЕМЫ

Если программируемая функция # 9 запрограммирована соответствующим образом, отключение режима охраны без помощи передатчика, а также отключение режима Anti-HiJack будет возможно только с помощью Вашего запрограммированного персонального кода. Для программирования Вашего персонального кода отключения системы обратитесь к разделу «Программируемые функции системы» в Инструкции по установке. Для отключения системы с помощью персонального кода:

Откройте дверь автомобиля ключом.
- Система немедленно сработает, включится сирена, начнут мигать указатели поворота.
Включите зажигание.
В течение 15 секунд нажмите и отпустите кнопочный переключатель Valet количество раз, равное Вашему персональному коду (от 2 до 9), после чего сделайте паузу.
- Если был введен правильный код, то через несколько секунд режим тревоги (сирена и указатели поворота) отключится.
- СИД системы погаснет.
- Двигатель будет разблокирован.

Примечание: Если режим охраны не выключится после введения Вашего персонального кода, возможно 15-секундный интервал времени был превышен или был введен неверный код. В этом случае выключите зажигание и введите Ваш персональный код отключения системы еще раз.

ДИСТАНЦИОННЫЙ РЕЖИМ «ПАНИКА»

Дистанционный режим «Паника» включается нажатием кнопки 1 и кнопки 2 передатчика при выключенном зажигании, когда система находится в режиме охраны или снята с охраны:

При выключенном зажигании нажмите и отпустите кнопку 1 и кнопку 2 передатчика одновременно. Немедленно включится сирена системы.
Для выключения режима «Паника» нажмите и отпустите кнопку 1 и кнопку 2 передатчика одновременно. Сирена перестанет работать и система вернется в то состояние, в котором она находилась до момента включения режима «Паника».

Дистанционный режим «Паника» также может быть включен в то время, когда система находится в режиме «Valet». В этом случае, после окончания режима «Паника» система вновь перейдет в режим «Valet».

ДИСТАНЦИОННОЕ ВКЛЮЧЕНИЕ РЕЖИМА ANTI-HIJACK

Данная система позволяет Вам включить режим Anti-HiJack (функция защиты от разбойного нападения) с помощью передатчика.

Дистанционное включение режима Anti-HiJack с помощью передатчика производится одновременным нажатием и удерживанием кнопки 1 и кнопки 2 передатчика системы в течение 3 секунд при включенном зажигании. После этого режим Anti-HiJack будет работать следующим образом:

Этап 1: Через 40*** секунд после включения функции Anti-HiJack в течение 5 секунд будут звучать короткие предупредительные сигналы сирены.

Примечание ***: Обратите внимание на то, что отсчет времени таймера функции Anti-HiJack до начала этапа 2 происходит только при включенном зажигании. Если в любой момент до начала этапа 2 зажигание было выключено, отсчет времени соответствующего этапа приостановится (система даже может быть поставлена на охрану), но немедленно будет продолжен как только зажигание будет вновь включено.

Этап 2: Через 45 секунд после включения функции Anti-HiJack начнет работать сирена, и будут мигать указатели поворота и внутрисалонное освещение автомобиля (если данная опция подключена). Если в это время зажигание автомобиля будет выключено, система немедленно включит блокировку стартера.

Этап 3: Через 30 секунд после включения сирены (т.е. через 75 секунд после активизации функции Anti-HiJack) включится блокировка стартера. Сирена и указатели поворота будут продолжать работать независимо от положения ключа зажигания в течение 3-х минут.

Если по истечении этих 3-х минут зажигание будет выключено, то тревога отключится, но двигатель останется заблокированным. Любое последующее включение зажигания приведет к повторному запуску 3-х минутного цикла тревоги.

Таким образом, данный алгоритм позволяет Вам включить режим Anti-HiJack заранее, например, непосредственно перед парковкой автомобиля. После этого Вы сможете выключить зажигание и поставить систему на охрану. В этом случае, если на Вас будет совершено нападение, и у Вас отберут ключи от автомобиля и брелок-передатчик системы, отсчет таймера режима Anti-HiJack начнется немедленно после снятия системы с охраны и включения зажигания. Отключить данный режим с помощью брелка-передатчика системы будет уже невозможно.

Отключение режима Anti-HiJack:

После включения режима Anti-HiJack он уже не может быть отключен с помощью передатчика, несмотря на то, что Вы, тем не менее, сможете ставить систему на охрану с помощью передатчика при выключенном зажигании. Способ отключения режима Anti-HiJack, включенного с помощью передатчика, зависит от состояния программируемой функции # 9.

Отключение функции Anti-HiJack до начала этапа 2 (т.е. до момента включения сирены и указателей поворота) производится в любой момент однократным нажатием кнопочного выключателя Valet (если функция # 9 включена) или вводом персонального кода (если функция # 9 выключена) при включенном зажигании.
Для отключения режима Anti-HiJack с момента включения сирены и указателей поворота, необходимо будет выключить и вновь включить зажигание, и в течение 15 секунд нажать и отпустить кнопочный выключатель Valet (если функция # 9 включена) или ввести Ваш персональный код (если функция # 9 выключена).

Внимание! Если 3 раза подряд был введен неправильный код, система на некоторое время перестанет реагировать на дальнейшие попытки введения кода для исключения возможности подбора кода отключения системы.

Внимание! Включая противоугонную функцию Anti-HiJack, Вы берете на себя ответственность за возможные последствия, вызванные возможным насильственным глушением двигателя автомобиля во время движения, особенно в случае использования блокировок двигателя, отличных от рекомендованных.

ФУНКЦИЯ ЗАЩИТЫ ОТ ЛОЖНЫХ СРАБАТЫВАНИЙ

Для того, чтобы по возможности избежать возможных частых ложных срабатываний системы, вызванных неисправным концевым выключателем, раскатами грома и т.д. данная система использует усовершенствованную функцию защиты от ложных срабатываний, которая работает следующим образом.

Если система сработала 3 раза в течение 60 минут от датчика удара системы или от триггера капота/багажника (которые чаще всего являются причиной ложных срабатываний), данный датчик или триггер (или также любые дополнительные датчики, подключенные только к той же зоне охраны) будет отключен на 60 минут, либо до срабатывания от любого другого триггера или датчика (подключенного к другой зоне), либо до момента снятия системы с режима охраны с помощью передатчика. Это предотвратит возможные последующие ложные срабатывания системы.

Внимание! Работа данной функции не распространяется на триггеры концевых выключателей дверей и, таким образом, количество срабатываний данной зоны охраны не может быть ограничено.

Если датчик удара системы или триггер капота/багажника вызвал 3 срабатывания системы или более и был временно отключен функцией защиты от ложных срабатываний, то при снятии системы с охраны сирена подаст 5 предупредительных сигналов, и указатели поворота включатся 4 раза.

Примечание: Данная функция является программируемой и может быть отключена по желанию владельца системы. В этом случае количество возможных срабатываний системы от любой зоны охраны не будет ограничено.

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА)

Данная система имеет дополнительный радиоуправляемый канал, который позволяет управлять различными дополнительными устройствами, в первую очередь — электрическим замком крышки багажника (необходима установка дополнительного реле).

Для управления электрическим замком крышки багажника нажмите кнопку 2 (правую кнопку) передатчика и удерживайте ее нажатой не менее 3 секунд при выключенном зажигании.

Примечание: Если выход дополнительного канала был включен в то время, когда система находится в режиме охраны, то система одновременно на некоторое время отключит датчик удара и триггер капота/багажника для того, чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт, система опять автоматически возьмет эту цепь под охрану.

Дистанционного включения фар автомобиля
Дистанционного закрывания окон и/или люка автомобиля
Управления дополнительным модулем дистанционного запуска двигателя
Управления дополнительным интерфейсом открывания ворот гаража

Для этого тип выхода дополнительного канала системы может быть запрограммирован при установке как:

«импульсный» сигнал, т.е. активизируемый на 1 секунду или на все время пока кнопка 2 передатчика удерживается в нажатом положении, но не более 25 секунд;
«постоянный» сигнал, т.е. активизируемый при нажатии кнопки 2 передатчика на 3 секунды и работающий до следующего нажатия и удерживания кнопки 2 передатчика на 3 секунды.

Если Вы используете какое-либо дополнительное устройство, подключенное к выходу дополнительного канала системы, обратитесь к Вашему мастеру-установщику за справкой по дистанционному управлению этим устройством.

СОХРАНЕНИЕ СОСТОЯНИЯ СИСТЕМЫ ПРИ ОТКЛЮЧЕНИИ ПИТАНИЯ

Система вновь вернется в то же самое состояние (на охране, снята с охраны, режим Valet, режим Anti-HiJack), в котором она находилась до момента отключения питания. В том случае, если питание было отключено, когда система находилась в режиме охраны, после подключения питания или при попытке запустить двигатель немедленно включится режим тревоги.

ПРОГРАММИРОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПЕРЕДАТЧИКОВ

ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА

Передатчики, входящие в комплект системы, программируются на заводе-изготовителе следующим образом:

ПРОГРАММИРОВАНИЕ ПЕРЕДАТЧИКОВ

В память системы может быть запрограммировано всего до 4-х передатчиков. При попытке запрограммировать 5-й передатчик, код первого передатчика будет «вытеснен» из памяти системы, при попытке запрограммировать 6-й передатчик, код второго передатчика будет «вытеснен» из памяти системы, и т.д.

Внимание! Помните, что каждая операция должна быть выполнена в течение 15 секунд после предыдущей операции. Если 15-секундный интервал превышен, система автоматически выйдет из режима программирования, что будет подтверждено одним коротким и одним длинным сигналом сирены. Если в процессе программирования было выключено зажигание система также немедленно выйдет из режима программирования, и Вы услышите один короткий и один длинный сигналы сирены.

Снимите систему с охраны, сядьте в автомобиль и включите зажигание.
Нажмите кнопку Valet 3 раза. Вы услышите 1 сигнал сирены через паузу, после чего СИД начнет мигать, подтверждая, что система готова к программированию нового передатчика.
Нажмите и удерживайте любую кнопку передатчика до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование нового передатчика произведено. СИД при этом перестанет мигать и будет светиться постоянно.
Для выхода из режима программирования:
- выключите зажигание или
- нажмите кнопку Valet еще раз или
- подождите 15 секунд, не производя никаких действий.

Вы услышите один короткий и один длинный сигнал сирены, подтверждающие, что система вышла из режима программирования.

СИНХРОНИЗАЦИЯ ПЕРЕДАТЧИКОВ

Так как в передатчиках системы используется постоянно меняющийся (динамический) код, в определенных, хотя и достаточно редких ситуациях (например, при нажатии кнопок брелка более 50 раз вдали от автомобиля), может произойти рассинхронизация кодов брелков и системы охраны. В этом случае — подойдите к автомобилю и быстро нажмите кнопку передатчика дважды. Синхронизация будет восстановлена и брелок вновь сможет управлять системой.

ПРЕДУПРЕЖДЕНИЕ О РАЗРЯДЕ БАТАРЕЙКИ ПЕРЕДАТЧИКА / ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ В ПЕРЕДАТЧИКЕ СИСТЕМЫ

В корпусе передатчика установлен маленький светодиод, который подтверждает нажатие кнопок передатчика и также показывает состояние батарейки. По мере разряда батарейки Вы можете заметить уменьшение дальности действия передатчика и, соответственно, ослабление свечения светодиода.

Для замены элемента питания:

Откройте крышку, отвернув маленький винт с обратной стороны корпуса передатчика.
Извлеките севший элемент питания и запомните полярность его установки.
Установите новый элемент питания (типа 23А), убедитесь в соблюдении полярности.
Осторожно установите крышку, не повредив светодиод или переключатели на монтажной плате.

КРАТКИЙ ПЕРЕЧЕНЬ ФУНКЦИЙ СИСТЕМЫ PANTERA SLK-7i

ЗНАЧЕНИЯ СИГНАЛОВ СВЕТОДИОДА

ЧАСТО МИГАЕТ	ИДЕТ ПАССИВНАЯ ПОСТАНОВКА НА ОХРАНУ ИЛИ АВТОМАТИЧЕСКАЯ ПОВТОРНАЯ ПОСТАНОВКА НА ОХРАНУ
МЕДЛЕННО МИГАЕТ	РЕЖИМ ОХРАНЫ ВКЛЮЧЕН
ОЧЕНЬ МЕДЛЕННО МИГАЕТ	ВКЛЮЧЕН РЕЖИМ ИММОБИЛАЙЗЕРА
НЕ ГОРИТ	РЕЖИМ ОХРАНЫ ВЫКЛЮЧЕН/ВКЛЮЧЕНО ЗАЖИГАНИЕ
ПОСТОЯННО ГОРИТ	ВКЛЮЧЕН РЕЖИМ VALET
2 ВСПЫШКИ-ПАУЗА	СРАБОТАЛА ЗОНА 2 (ДВЕРЬ ИЛИ ЗАЖИГАНИЕ)
3 ВСПЫШКИ-ПАУЗА	СРАБОТАЛА ЗОНА 3 (ДАТЧИК УДАРА ИЛИ ДРУГИЕ ДАТЧИКИ)
4 ВСПЫШКИ-ПАУЗА	СРАБОТАЛА ЗОНА 4 (КАПОТ ИЛИ БАГАЖНИК)

СИГНАЛЫ ПОДТВЕРЖДЕНИЯ СИРЕНЫ

1 СИГНАЛ	РЕЖИМ ОХРАНЫ ВКЛЮЧЕН
2 СИГНАЛА	РЕЖИМ ОХРАНЫ ВЫКЛЮЧЕН
2 СИГНАЛА ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ	СИСТЕМА НАХОДИТСЯ В РЕЖИМЕ VALET
3 СИГНАЛА
3 КОРОТКИХ СИГНАЛА	СРАБОТАЛ РЕЖИМ ПРЕДУПРЕЖДЕНИЯ ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ
4 СИГНАЛА
5 СИГНАЛОВ	РЕЖИМ ОХРАНЫ ВЫКЛЮЧЕН/ОДНА ИЗ ЗОН ОХРАНЫ ВЫЗВАЛА БОЛЕЕ 3-х СРАБАТЫВАНИЙ И БЫЛА ОТКЛЮЧЕНА

СИГНАЛЫ УКАЗАТЕЛЕЙ ПОВОРОТА

Как свидетельствует практика, в современном мире нельзя быть в точности уверенным в безопасности своего транспортного средства. Продукция российской фирмы Saturn High-Tech, торговыми марками которой являются такие автомобильные сигнализации, как Аллигатор, Пантера и прочие, считается одной из наиболее лучших на рынке. И хоть устройства Пантера появились немного позже, чем Аллигатор, благодаря своей эффективности и качеству продукта, они заслужили немалую популярность среди автовладельцев, а их история длится уже более 15 лет. Данные системы разработаны с применением современных противоугонных механизмов и включают в себя уникальные функции, такие как защита от ошибочных срабатываний, включение охраны при сбоях в работе и так далее.

Сигнализация Пантера, разновидности сигнализации пантера, комплектация сигнализаций

На рынке встречаются как односторонние, так и двухсторонние автосигнализации Pantera с автозапуском.

Каждая система поставляется в полной комплектации:

Переключатель.
Двух-уровневый датчик удара.
Мощная сирена.

Односторонние устройства представлены моделями CL-500, QX-4, CLK-355, 375. К их основным функциям можно отнести:

Двусторонние модели автосигнализации

Модели QX-270, SLR-5650, SLR-5625 BG, CLC-200, CLC-180, SLK-468 представляют собой двухсторонние автосигнализации бренда Pantera. Данные устройства обладают следующими функциями:

Запирание и открывание дверей в автоматическом режиме.
Поиск транспортного средства.
Вызов автовладельца.
Опция виброоповещения.
Таймер, часы, будильник.

Пантера, основные функции, комплектации моделей, достоинства и недостатки

Автосигнализацию с автозапуском мотора представляют такие модели, как SLK-868RS, SLK-775RS, SLK-625RS. Данные устройства отличаются большим набором сервисных функций, широкими возможностями автозапуска, наличием многофункционального оригинального брелка и повышенной противоугонной защитой. Инструкция автосигнализации с автозапуском Pantera поставляется вместе с устройством.

Инструменты помощники, расходные материалы для установки сигнализации

Самостоятельный монтаж автосигнализации Pantera необходимо начинать с подбора требуемого инструментария, а именно:

Двухсторонняя монтажная лента.
Стяжки.
Дрель.
Контрольная лампа.
Ножницы.
Мультиметр и вольтметр.
Изолента.

Что должен знать автовладелец до начала работы по установке сигнализации

Как правило, схема подключения сигнализации Pantera входит в комплектацию устройства. Некоторые автовладельцы относятся к ней тревожно, однако, на самом деле, все довольно просто. Если вы хотите качественно и надежно установить данное устройство на свое транспортное средство, будьте предельно внимательны и делайте все соответственно к требованиям.

Если вы производите установку автосигнализации Pantera на транспортное средство с механической коробкой передач, а выбранная вами модель является устройством с дистанционным запуском, вы должны установить магнитный переключатель. В ином случае у вас вполне могут возникнуть проблемы с опцией дистанционного запуска сигнализации.

Вам нужно знать, какие блокировочные устройства используются в вашем автомобиле и какого цвета провод нужно подсоединить для взаимодействия с опциями автосигнализации. Также вы должны знать, как подсоединить реле для опции блокировки дверей транспортного средства.

Установка сигнализации Пантера, поэтапный ход работы

Сирену необходимо установить в двигательном отсеке в недоступном месте. Убедитесь, что она расположена далеко от движущихся либо горючих элементов мотора.

Вмонтируйте контакты выключателей в капоте и багажнике. Необходимо выбрать заземленное место, в котором вода не сможет влиять на их работоспособность. Выключатели нужно установить таким образом, чтоб они не мешали открыванию либо закрыванию капота.

Светодиод следует установить на панели приборов либо в зоне видимости, чтобы обеспечить сдерживающий фактор. Свет должно быть отлично видно снаружи транспортного средства и с места водителя. Антенну необходимо установить под поясом линии панели приборов для лучшего приема.

В доступном месте смонтируйте переключатель управления и ручной переключатель. Эти местом может стать бардачок либо нижний отдел панели.

Реле смонтируйте в месте, где начинается провод соленоида замка зажигания. Его нужно закрепить при помощи кабеля вокруг проводов реле.

Протестируйте работоспособность всех функций с помощью прилагаемой инструкции.

Брелок Пантера, если брелок сломан или утерян, как подсоединить новый брелок к сигнализации, пошаговая инструкция

Если какая-то часть системы сломалась, вы можете провести такое мероприятие, как прошивка автосигнализации Pantera. Иными словами, необходимо заменить сломанный элемент на новый, подключив его к системе. Сделать это можно самостоятельно.

Если вы сломали либо потеряли брелок, купите новый и подсоедините его к автосигнализации, для чего вскройте старый брелок и посмотрите, какой тип входит в комплект к устройству. Существует два вида брелков:

Частота передачи сигнала — 308 MHz.
Частота передачи сигнала — 434 MHz.

Вскрыть брелок можно при помощи отвертки, внутри которого вы найдете кварцевый генератор. На нем вы и увидите цифру частоты передачи сигнала.

Когда необходимый комплект приобретен, приступите к прошивке автосигнализации. Под рулевым колесом транспортного средства вы увидите размещенные там педаль сцепления, рычаг открытия капота и блок предохранения.

Для установки нового брелка необходимо найти переключатель, что находится в переднем отделе предохранительного блока. Поставьте его в позицию «Установить». Далее нажмите на одном брелке любую кнопку, после чего на втором. Затем поменяйте положение выключателя в позицию «Выключить». Прошивка сигнализации Пантера даст возможность новому брелку подсоединиться к системе.

Автосигнализация Pantera представлена на рынке массой различных типов, которые способны удовлетворить требования безопасности даже самых капризных автовладельцев. Некоторые из них являют собой достаточно простые устройства, которые могут лишь издавать звук тревоги во время несанкционированного открытия багажника либо дверей.

Варианты посложнее характеризуются уникальным предупредительным сигналом, который в случае опасности легко идентифицировать. Посредством нескольких датчиков, которые подключены к центральному компьютеру, автосигнализация срабатывает под влиянием раздражителей, таких как звон бьющегося стекла либо подозрительная активность, которая происходит в непосредственной близости.

Приобретение нового транспортного средства является немалыми инвестициями, поэтому есть смысл подумать о его безопасности. Масса вариантов моделей автосигнализации Пантера дает большие возможности как для вашего бюджета, так и для личных предпочтений.

Двухсторонняя автосигнализация Пантера за счет своих широких функциональных возможностей получила заслуженную популярность среди владельцев легковых автомашин и представлено следующими моделями:

SLK-775RS без подключения к CAN-шине;
SLK-868RS с расширенными возможностями;
SPX-2RS с повышенной помехоустойчивостью и защиты от перехвата кода;
PR-2 с функцией пассивного иммобилайзера.

Они обеспечивают возможность с брелка дистанционно запустить и заглушить двигатель.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Особенности реализации этой опции рассматривается на примере 868-й модели системы.

Дистанционный запуск и отключение двигателя

Для реализации этой функции автомобиль должен находиться на открытой или проветриваемой стоянке. Предварительно следует:

затянуть ручной тормоз или поставить рычаг автоматической коробки в положение PARK;
выставить настройки кондиционера;
перевести систему вентиляции в режим рециркуляции.

Дистанционный запуск двигателя производится 2-кратным не более чем с 3-секундным перерывом нажатием кнопки “*” основного или дополнительного брелока. Квитирование идет через кратковременное включение поворотников.

В случае неудачи запуск двигателя (время прокрутки стартера можно менять) производится максимум три раза. Кондиционер и прочие предварительно настроенные устройства включаются через 1,5 минуты или заранее заданный интервал времени после начала работы двигателя.

Время работы двигателя после дистанционного запуска или время прогрева салона ограничено 12 минутами или иным запрограммированным значением.

Дистанционно заглушить машину можно кнопкой “*”. Срабатывание системы подтверждается акустическим сигналом или 2-секундным вибросигналом.

Дополнительно дисплей брелока переводится в режим индикации текущего времени.

Включения автоматического запуска по температуре и времени с брелока

автозапуск по температуре;
автозапуск по времени.

Наличие данных возможностей не позволяет температуре двигателя опускаться ниже определенного значения и позволяет начинать движение без его предварительного прогрева.

С завода система выходит с дезактивированной функцией автоматического прогрева, поэтому автозапуск Pantera требует предварительной настройки. При необходимости любой из видов автозапуска можно выключить.

Активизация автозапуска

Опция автозапуска позволяет завести двигатель для прогрева настроить температуру салона.

Поставить на автозапуск можно 2-секундным нажатием на кнопку “*”. Для установки таймера следует нажимать на кнопку закрывания замка, переход на запуск по температуре происходит через кнопку открывания замка.

Время автозапуска запуска в часах (4 доступных значения) задается кнопкой “*”. Она же служит для задания температуры с шагом 5°С.

Каждое нажатие “*” квитируется однократным включением поворотников и коротким звуковым сигналом.

Наиболее простой выход из режима программирования: в течение 15 с не выполнять никаких действий.

Активация режимов условного запуска подтверждается выводом символов часов и температуры на дисплей. Первый запуск по температуре выполняется через час после постановки автомобиля на охрану. Отключить автозапуск можно переходом в режим программирования за счет того, что переключение начинается с OFF и идет по кругу.

Каждый автовладелец старается максимально обезопасить своё транспортное средство от возможного угона. На какие только ухищрения не идут водители, чтобы защитить машину от посягательств недобросовестных людей. В ход идёт абсолютно всё, начиная от механических средств защиты вроде разнообразных блокираторов и заканчивая хитрыми секретками, которые ограничивают движение транспортного средства.

К счастью, большинство водителей в основном полагается на автосигнализации. Мало того, новые модели обладают улучшенными кодами шифрования и дополнительными функциями, которые, к примеру, дают возможность запускать двигатель на расстоянии.

Что собой представляют автосигнализации Пантера

Одними из самых востребованных на рынке считаются автосигнализации Pantera. Данные системы обладают богатыми функциональными возможностями и высоким качеством сборки. К тому же они просты в монтаже.

Установить на свою машину автосигнализацию «Пантера» способен каждый водитель. Всё что для этого нужно иметь схему соединений и несколько часов свободного времени.

Интересным является подход создателей автосигнализаций «Пантера» к своей работе. Специалисты ориентируют свою продукцию на чётко заданный сегмент мирового рынка. Неудивительно, что устройства для России имеют свою специфику и ценятся водителями как раз за то, что учитывают наши реалии.

Если же говорить о ценовой политике, то она более чем толерантная. Автосигнализацию «Пантера» можно приобрести за 2000 рублей. Конечно, это будет не топовая модель, но её возможностей более чем достаточно для защиты от взлома машины бюджетного класса.

Все автосигнализации «Пантера» производятся в Восточной Азии . Несмотря на этот факт, политика стандартизации у компании более чем жёсткая. Производитель всеми силами старается подогнать производственную базу под международные нормативы.

Внимание! На данный момент автосигнализации «Пантера» отвечают стандарту ISO 9000.

Всё началось в далёких 2000 годах. Именно тогда автосигнализации «Пантера» появились на российском рынке. Разработчики постарались сделать всё возможное, чтобы сделать свой товар максимально функциональным. И им это удалось, противоугонные системы нашли своих покупателей, тем самым начав захват российского рынка.

В отличие от своих конкурентов автосигнализации «Пантера» не были сконцентрированы на каком-то одном векторе развития. Наоборот, производители старались сделать всё возможное, чтобы их устройства были универсальными.

Большую роль сыграла адаптация автосигнализаций «Пантера» под реалии российского рынка. Это первый бренд, который был официально рекомендован компанией «АвтоВАЗ» для установки на свои машины. Наконец-то водители отечественных машин смогли забыть про постоянно выходящие из строя западные системы.

К сожалению, европейские и американские модели автосигнализаций просто не были рассчитаны на отечественный автопром. Результат оказался более чем плачевный, многие функции устройств не работали. К тому же постоянные сбои и выходы из строя всей электроники стали довольно частым явлением. Ситуацию спасли автосигнализации «Пантера», полностью адаптированные для нашего рынка.

Современные автосигнализации «Пантера» работают на частоте в 868 МГц. Этого вполне достаточно, чтобы защитить сигнал от взломщиков. Мало того, это позволило значительно повысить дальность трансляции волн. Также данный шаг позволил системе более эффективно бороться с помехами.

Виды автосигнализаций Пантера

Все автосигнализации «Пантера» условно можно поделить на два вида: двусторонние и односторонние. Первые стоят значительно дороже, но позволяют в режиме реального времени следить за состоянием транспортного средства. Проще говоря, если кто-то бросит в вашу машину камень или попытается вскрыть замок, вы узнаете об этом в ту же секунду.

Двусторонние сигнализации

В двусторонних автосигнализациях «Пантера» используется FM-канал на 8192 полосы. Результатом расширения диапазона стала повышенная устойчивость к помехам. В дополнение ко всему в устройствах задействуется технология сдвоенного диалога.

Важно! Время отклика в двусторонних сигнализациях «Пантера» доведено до 0,25 секунды.

Двусторонние автосигнализации «Пантера» имеют возможность автозапуска. Теперь вы можете прогреть двигатель за полчаса до поездки. Мало того, доступен запуск кондиционера и прогрев воздуха внутри салона.

Автоматический запуск в автосигнализациях «Пантера» помогает полностью забыть о неудобствах, связанных с необходимостью прогревать двигатель в зимнюю пору. К тому же летом такая функция также пригодится. Просто нужно запустить нужный режим и внутри машины станет прохладно даже в самый жаркий летний день.

Многие автосигнализации «Пантера» такого типа оснащены таймерами. Вы сами можете задать время автозапуска двигателя на каждый день, и вам не придётся думать о ежедневном прогреве.

Особого внимания заслуживает возможность установки сигнализации с двусторонней связью на машины с разными типами коробок передач. Даже если ваш двигатель запускается при помощи кнопки, противоугонная система легко интегрируются в общую бортовую сеть.

Сейчас в двусторонних системах используется код BACS Dialog SST. Он был создан специально для того, чтобы противостоять электронным отмычкам любого уровня сложности, и пока что ему это хорошо удаётся.

Радиус действия систем, работающих на частоте 868 МГц, превышает показатель в полторы тысячи метров. Если же переключить устройство в режим оповещения, то расстояние увеличится до двух с половиной километров.

Односторонние системы

Односторонние системы значительно проще в конструкции, что позитивно сказывается на длительности срока их эксплуатации. Также этот факт понижает цену устройства.

Односторонние автосигнализации «Пантера» просты в использовании и весьма надёжны. К тому же в них интегрируются все современные технологии защиты, такие как динамический код SuperKeeloq™. Взломать его крайне непросто.

Также нужно отметить режим Anti-HiJack и дополнительную блокировку двигателя при угоне авто . Полезным новшеством в автосигнализациях «Пантера» выступают датчики с двумя уровнями чувствительности. Правильная настройка позволяет им отличать удар, направленный на разрушение от случайного касания проходящего прохожего.

Современные автосигнализации позволяют управлять многими системами внутри машины. К примеру, вы можете включить освещение, находясь за километр от транспортного средства. Такая опция бывает очень полезной, если нужно убедить злоумышленников, что в машине кто-то есть.

Важно! Некоторые модели автосигнализаций «Пантера» дают возможность управлять стеклоподъёмниками.

Ещё одним весомым плюсом автосигнализаций «Пантера» является центральный замок. Он позволяет отмыкать и замыкать двери ещё на подходе к машине. Эта функция бывает очень полезной, особенно когда дорога каждая минута.

Автосигнализации «Пантера» имеют ряд программируемых функций. При необходимости вы можете добавлять их или удалять. Также возможно внесение корректив в работу и тонкая настройка.

Важно! Стоит отметить, что большинством из этих функций двусторонние системы обладают по умолчанию.

Инструкция по эксплуатации систем

Количество кнопок на брелоке напрямую зависит от модели устройства, но при любых раскладах на модуле управления будут такие клавиши:

Кнопка 1. Обычно первая кнопка имеет один канал и отвечает за несколько действий. В большинстве случаев на неё запирается установка машины на охрану, включение режима «Паника» и управления замками дверей.
Кнопка 2. Клавиша отвечает за бесшумную постановку на охрану и управление дополнительными модулями.
Кнопка 3. Зажмите одновременно кнопку один и два. Это позволит активировать режим Anti-HiJack или другую программируемую функцию.

Знание основных клавиш позволит вам легко управлять автосигнализацией. Тем не менее для тонкой настройки понадобится мануал. Дело в том, что современные сигнализации «Пантера» имеют около двух десятков программируемых функций, и чтобы выучить их особенности понадобится немало времени.

Очень важную роль в работе автосигнализации «Пантера» играет программирование передатчиков. Данный процесс состоит из таких этапов:

Снимите охрану.
Включите зажигание.
Нажмите кнопку Valet три раза.
Выберите для управления первым каналом удобную для вас кнопку. Клавишу нужно нажать и удерживать до тех пор, пока не раздастся сигнал.
Программирование оставшихся кнопок брелока автосигнализации «Пантера» произойдёт автоматически.

После того как программирование завершено вам нужно будет корректно выйти из данного режима. Для этого выключите зажигание и нажмите кнопку Valet. Любые другие действия можно выполнять спустя 15 секунд после перепрограммирования.

Итоги

Количество угнанных автомобилей с каждым днём только растёт. В такой ситуации позаботиться о безопасности своего транспортного средства — это первоочередная задача. Автосигнализации «Пантера» обеспечивают достойный уровень защиты за вменяемые деньги.

Как выглядит блок сигнализации пантера. Как отключить сигнализацию Pantera SLK

Среди всего многообразия различных охранных сигнализаций существующих на сегодняшнее время особой популярностью пользуется система «Пантера». Это, во многом, объясняется не только высокой надежностью этой системы, но и, в немалой степени, простотой ее установки на различные модели автомобилей, а также наличием подробных рекомендаций, объясняющих как подключить сигнализацию пантера.

А вот для сирены лучшее место, как раз, именно в моторном отсеке — в месте, хорошо защищенном от стороннего доступа. Главное, чтобы она не находилась поблизости от двигающихся и сильно нагревающихся элементов двигателя. Для предотвращения скапливания в этом агрегате влаги, его раструб следует направить вниз. Крепят сирену с помощью кронштейна и нескольких винтов.

В комплект системы «Пантера» обязательно входит концевой выключатель, с помощью которого обеспечивается охрана капота автомобиля. Данный выключатель следует устанавливать на соединенную с общей «массой» металлическую поверхность, где не собирается влага, например, на боковой поверхности крыльев в районе капота(багажника). При правильной установке концевой выключатель должен иметь не менее 6 мм хода при закрывании капота (а также багажника, при наличии второго, аналогичного выключателя).

Красный светодиод, сигнализирующий о состоянии охранной системы, размещают на приборной панели в месте, хорошо заметном снаружи автомобиля и, при этом, индикатор не должен отвлекать водителя. Прежде чем начать сверлить под него отверстие, предварительно следует убедиться в том, что с обратной стороны отсутствуют провода и прочие элементы.

Особой фантазии требует определение места под переключатель Valet, так как, с одной стороны, он должен быть легко доступным, а с другой – злоумышленник не должен его быстро найти и отключить сигнализацию.

Для датчика удара самое удобное место, это твердая поверхность между моторным отсеком и салоном (со стороны салона). Иногда его крепят при помощи перетяжек под приборной панелью или на рулевой колонке. В любом случае, к датчику должен быть хороший доступ для выполнения регулировки.

Стандартная схема подключения автосигнализации пантера предусматривает следующее распределение (в соответствии с цветной маркировкой) и подключение основных проводов:

Провод белого цвета, обеспечивающий мигание габаритных огней при срабатывании системы, а также в момент постановки на охрану и при снятии с нее – подключается к цепи габаритных огней (в случае, если цепь отрицательной полярности, то через дополнительное реле);
Красный провод, предназначенный для запитывания системы через предохранитель напряжением +12В – подключают к положительной клемме аккумулятора»;
Бело/красный провод питания напряжением +12В центрального блока – через предохранитель соединяется с красным проводом;
Бело/черный провод выхода на сирену – через резиновую втулку прокладывается к месту установки сирены;
Провод темно – синего цвета, используемый с целью дистанционного открытия багажника – подключается к клемме 85 дополнительного реле. Обращается внимание, что подключение этого провода напрямую к цепям замка категорически запрещается;
Зелено/белый провод, управляющий внутрисалонным освещением при срабатывании режима «Паника», а также в момент снятия с охраны – провод подключают на клемму 86 дополнительного реле»;
Черный провод «масса» — подключается к отрицательной клемме аккумуляторной батареи;
Темно/зеленый провод (-) триггера капота (багажника), при замыкании которого на массу происходит мгновенное срабатывание системы – протягивается к концевым выключателям капота (багажника);
Фиолетовый провод (+) дверного триггера – независимо от количества дверей подключается только к одному концевому выключателю;
Фиолетовый провод (-) дверного триггера – как и в предыдущем случае, идет на концевик двери;
Желтый провод контроля наличия питания на замке зажигания – подключают к проводу замка зажигания, на котором, момент поворота ключа, появляется +12В;
Оранжевый провод блокировки стартера – подключается к клемме # 86 дополнительного реле. При этом клемму # 85 соединяют с проводом замка зажигания, на котором, в момент запуска двигателя создается постоянное напряжение +12В.

При установке антенного провода его вытягивают на всю длину и устанавливают в месте, где его сложно повредить в процессе эксплуатации автомобиля.

Наша инструкция получилась довольно универсальной, так что подходит она почти ко всем модификациям сигналок pantera. Ниже приведен список моделей, к которым подойдет наше руководство.

Pantera SLK-250SC
Pantera SLK-450SC
Pantera SLK-400SC
Pantera SLK-300SC
Pantera SLK-675RS
Pantera SLK-650RS
Pantera CLK-350
Pantera SLK-35 SC ver. 3
Pantera XS-330
Pantera SLR-5750
Pantera SLR-5755
Pantera QX-240
Pantera QX-250
Pantera QX-270
Pantera QX-290
Pantera XS-2000
Pantera XS-2500
Pantera XS-2600
Pantera XS-3100
Pantera SLK-868RS
Pantera LX-320
Pantera SLR-5625 BG
Pantera SLR-5625 RC
Pantera CLK-650
Pantera SLK-600RS
Pantera CLC-200
Pantera QX-250
Pantera SLK-400SC
Pantera SLK-350SC
Pantera SLK-600 RS
Pantera SLK-300SC
Pantera CLC-180
Pantera SLK-625RS
Pantera SLR-5650
Pantera CLK-375>
Pantera CLK-455
Pantera CLK-355
Pantera CLK-500
Pantera CLK-600
Pantera XS-200
Pantera XS-110
Pantera XS-1500
Pantera XS-1000
Pantera SLK-7i
Pantera SLK-5i
Pantera SLK-3i
Pantera SLK-2i
Pantera SLK-85
Pantera SLK-755 RS
Pantera SLK-75
Pantera SLK-25 SC ver. 3
Pantera SLK-200 SC
Pantera SLK-20 SC ver. 3
Pantera SLK-500RS
Pantera SLK-100 SC

Желаете осуществлять контроль за Вашим автомобилем из любой точки мира?

Забудьте о проблемах управления охранной системой на переполненных парковках и в условиях городских помех!

Забудьте время, когда понятие «диалог» означало заторможенность реакции автосигнализации на нажатие кнопок брелока! Данная модель современной охранной системы оснащена рекордным быстродействием, не имеющим аналогов в мире! Вся процедура диалоговой авторизации брелока занимает всего 0,2

0,3 сек или в 5 раз быстрее всех остальных диалоговых автосигнализаций.

На вашем автомобиле отсутствует привычный замок зажигания? Данную автосигнализацию можно устанавливать на автомобили, оснащенные кнопкой запуска двигателя «Engine Start/Stop». Наиболее совершенная на сегодня функция «SmartStart+» продумана настолько, что помимо стандартной комбинации «бензин + АКПП» может работать: — на дизельном двигателе с необходимой задержкой ожидания запуска, — на ручной КПП со сверхнадежной проверкой нейтрального положения ручки КПП перед запуском двигателя, — а на турбированном двигателе можно реализовать функцию турботаймера.

Вам кажется избыточным количество пультов управления на Вашей связке ключей? Используйте ключ (брелок) автомобиля для управления автосигнализацией! Для этого предусмотрен отключаемый режим «slave».

Беспокоитесь за сохранность вашего автомобиля? В самом совершенном на сегодня диалоговом радиокоде с абсолютной защитой от электронного вскрытия применяются 128-битные индивидуальные для каждой системы ключи шифрования, которые автоматически заменяются на новые при каждой перезаписи брелоков в системе. Кроме того, каждая радиокоманда брелока дублируется на двух различных радиоканалах. Это позволяет приемнику в реальном времени выбирать один из двух радиоканалов, на котором в данный момент лучше качество приема. Такая запатентованная функция позволила увеличить уверенную дальность связи на 20% по сравнению с традиционным многоканальным радиотрактом.

Удобные, оригинального дизайна безантенные брелоки, позволят полноценно пользоватся автомобилем не только вам, но и вашим родным и близким.

Стандартная радиочастота, которую используют практически все производители сигнализаций.

Воспользовавшись данной функцией и выбрав соответствующую температуру, двигатель автомобиля будет автоматически запускатся при температуре -5, -10,-18, или -25 градусов Цельсия.

Вы пендантичный человек, и выезжаете на работу или с работы в одно и тоже время, можно воспользоватся данной функцией, и автомобиль прогреется зимой, и остынет летом(при использовании кондиционера), как раз к вашему приходу, сели в комфортную обстановку и поехали.

Контроль работы двигателя по шумам в бортовой сети

Для контроля запуска двигателя можно использовать измение потенциала в бортовой сети автомобиля, после запуска двигателя.

Для контроля запуска двигателя можно использовать тахометрический сигнал двигателя, это может быть сигнал с форсунки двигателя, сигнал с катушки зажигания, сигнал с датчика холла.

Для контроля запуска двигателя, можно использовать сигнал с датчика давления масла в картере двигателя.

Если по какой либо причине автоматический запуск не состоялся, на брелке отобразится в виде иконки причина, открытый капот, нажата педаль тормоза или опущенный рычаг ручного тормоза, несанкционированно включенное зажигание.

Функция автоматического запуска двигателя при низком уровне заряда аккумулятора

У вас автоматическая коробка передач, данная система идеально подойдет вам. Даже если у вас механическая коробка переключения передач, то при выполнении условий логической нейтрали данная сигнализация, без проблем будет осуществлять автозапуск на вашем автомобиле.

Передумали ехать, сорвались планы, все переиграли, а двигатель уже запущен, не расходуйте бензин, заглушите его дистанционно.

Вы готовитесь к поездке, запустите автомобиль перед выходом, пока вы будете одеваться и подойдете к машине, двигатель уже будет прогрет, вы экономите время.

На улице стало прохладнее или жарче, и запрограммированного времени не хватает что бы ваш автомобиль полностью прогрелся или охладился? Теперь время работы автоматически запущенного двигателя можно увеличить с 10 минут до 20 или 30 минут, либо выбрать работу двигателя без ограничения по времени.

Вы пендантичный человек, и выезжаете на работу или с работы в одно и тоже время, можно воспользоватся данной функцией, и автомобиль прогреется зимой, и остынет летом(при использовании кондиционера), как раз к вашему приходу, температура в салоне будет комфортной круглый год!

Дистанционное измерение напряжения бортовой сети автомобиля

На улице холодно, а вам нужно выйти из машины на несколько минут, и вы не хотите глушить двигатель,воспользуйтесь данной функцией, и двигатель будет работать до вашего возвращения к автомобилю. При попытке несанкционированно воспользоватся автомобилем, двигатель будет незамедлительно остановлен.

Двигатель вашего автомобиля оборудован турбо наддувом, вы любите быструю и агрессивную езду, после поездки турбину нужно охлаждать, что бы не тратить на это время, можно предоставить это сигнализации, заранее запрограммировав время охлаждения турбины двигателя.

Вы не хотите, что бы посторонние могли проникнуть в салон автомобиля пока вы совершаете поездку, воспользуйтесь данной функцией, замки центрального замка закроются автоматически после включения зажигания, и откроются автоматическитолько когда вы выключите зажигание.

Для удобства подключения к цепям автомобиля, есть возможность использования CAN модуля Saturn MultiCAN 400, в памяти которого уже есть информация более чем о 400 моделях автомобилей, подключение к штатным проводам автомобиля будет сведено к минимуму.

У вас большой внедорожник или микроавтобус, и один датчик удара не корректно реагирует на воздействие на весь кузов автомобиля, установите дополнительный датчик удара или объема, и ваш автомобиль будет всегда под охраной.

Вы оставили автомобиль на стоянке перед гипермаркетом, и после покупок точно не помните где он стоит, воспользуйтесь данной функцией, автомобиль сообщит о своем местонахождении световыми и звуковыми сигналами.

В салоне автомобиля остались пассажиры, а вы отошли по делам, и они устали ждать вас, на антенном модуле есть кнопка вызова, нажав на которую, на брелке вы увидете соответствующую иконку, так брелок подаст звуковой сигнал.

Передаете автомобиль на сервис, воспользуйтесь данной функцие, при этом работа центрального замка будет сохранена, а блокировки включаться не будут, что не помешает провести диагностику электроцепей автомобиля.

Данные радиоуправляемые выходы можно использовать для управления предпусковымподогревателем, организации световой дорожки и т.д.

Воспользовавшись функцие открытия багажника, при соответствующих подключениях, вы можете открывать багажник автомобиля, при этом остальной периметр автомобиля останется под охраной двери будут закрыты. Актуально при загрузке и выгрузке груза из багажника, в этот момент злоумышленники не смогут проникнуть в салон автомобиля.

Все большее распространение получают платные парковки с почасовой оплатой, воспользовавшись данной функцией, вы всегда будете знать сколько времени осталось, до конца оплаченного периода.

Данная функция позволяет вам в любой момент узнать температуру в салоне вашего автомобиля. Нажмите соответствующую кнопку на брелке, и на экране появится информация об этом.

Использование данной функции обесопасит вас и ваших попутчиков от несанкционарованного проникновения злоумышленников в ваш автомобиль во время остановок, например, на светофоре. При первом нажатии на педаль тормоза после включения зажигания, двери автомобиля будут заперты автоматически и будут оставаться закрытыми до выключения зажигания или до принудительного отпирания. Хотите, что бы в салон автомобиля

Теперь не нужно беспокоиться о незакрытых окнах, люка в автомобиле. Подключение данной функции позволяет, при постановке на охрану, в автоматическом режиме закрывать окна, люк и/или складывать зеркала (если это предусмотрено заводом-изготовителем).

Чтобы не получилось ситуации, когда батарейка разрядится и будет ограничен доступ в автомобиль, предназначена данная функция. Брелок заблаговременно предупредит владельца о разряде батарейки, что бы во время произвести замену ее замену.

У вас установлен предпусковой подогреватель, как только он запустится система оповестит вас об этом.

Лень двигатель прогресса, дошло до того, что не надо даже поварачивать ключ в замке зажигания автомобиля, нажал кнопку и поехал, наша система идеально подходит для таких автомобилей.

Данная функция позволяет проверить работоспособность концевиков дверей капота и багажника.

Если вы оставили системы в районе работы тяжелой техники, что переодически вызывает сработку зоны предупреждения и зоны срабатывания основного и дополнительного датчика, воспользовавшись данной функцией вы сможете отключить зоны срабатывания датчиков.

Вы поздно возвращаетесь, или рано уезжаете, а ваши близкие и соседи спят, и вы не хотите их тревожить, воспользуйтесь данной функцией, постановка и снятие с охраны автомбиля произойдет без звукового сопровождения сирены. При этом при срабатывании системы от несанкционированных действий злоумышленников сирена будет издавать звуковые сигналы.

Если не чистоплотные сотрудники сервиса подготовили ваш автомобиль к угону, и прописали дополнительный брелок в память сигнализации, вы простым способом можете проверить, сколько брелков передатчиков записано в память вашей системы, соответсвенно предотвратить угон машины.

Использование данной функции позволит предотвратить угон автомобиля, даже если злоумышленники завладели ключами и брелком сигнализации, эффективность данной функции повышается если запрограммирован персональный код отключения системы.

Данная функция позволит вам повысить противоугонные способности системы, даже если злоумышленники похитили у вас ключи от автомобиля.

Сигнализация контролирует и оповещает вас о: -открытии дверей -открытия багажника -открытии капота -включении зажигания -предупреждения датчики удара -срабатывание датчика удара -отключение питания акуммулятора

Вы были далеко от автомобиля, на работе, на отдыхе, в поездке, при сняти автомобиля с охраны, он сообщит вам о всех не штатных ситуациях происходивших с ним, в ваше отсутствие. Открывались ли двери, капот, багажник, срабатывал ли датчик удара, или включалось зажигание.

Вы не до конца закрыли дверь, капот или багажник, или ваш автомобиль уже в годах и концевики вышли из строя, или работают не корректно, сигнализация поставит автомобиль в охрану, и предупредит вас о том через какую зону злоумышленник может проникнуть в автомобиль. Как только неисправный концевик/триггер начнет работать корректно, периметр автомобиля будет полностью взят под охрану.

Для невозможности угона автомобиля злоумышленниками, можно реализовать при помощи сигнализации несколько блокировок, это стартер, зажигание, питание бензонасоса и т.д. Автомобиль станет неприступной крепостью, или недвижимостью для угонщиков.

Это максимальная дальность, при которой ситсема будет в сотоянии доставлять сообщения на брелок с 2-х сторонней связью, о попытках проникнуть в автомобиль, сработках датчика удара, о дистанционном запуске двигателя

Это максимальная дальность на которой, вы сможете управлять сигнализацией, снимать и ставить в охрану, производить дистанционный запуск, опрашивать состояние системы.

На российском рынке автосигнализаций бренд Pantera появился в 2000 году и на сегодняшний день завоевал уважение и популярность у многих автолюбителей. Модель SLK-25SC была первой рекомендована ОАО «АвтоВАЗ» для установки на выпускаемые автомобили. Одним из отличительных признаков охранных систем этого бренда является широкая универсальность, позволяющая с максимальной эффективностью использовать заложенный потенциал при установке на любой автомобиль.

Автосигнализация пантера использует все самые современные охранные технологии, часто являясь пионером в их внедрении. Значительное количество автовладельцев уже убедились в эффективности применённых схемных и конструктивных решений, которые не только значительно увеличивают радиус действия, но и исключают возможность использования грабберов. Не забыты и владельцы мототранспорта, для которых разработана и выпускается недорогая, но полнофункциональная модель PANTERA AL-300.

Основные возможности охранных комплексов Pantera

Высокую степень защиты охраняемого транспортного средства обеспечивают:

Функция «Anti-HiJack», позволяющая противостоять не только попыткам скрытно завладеть автомобилем, но и не позволяющая нормально эксплуатировать его в случае насильственного захвата. Через установленное время после захвата иммобилайзер сделает невозможным движение угнанного автомобиля;
Антиграббинговая система Х2-Code™ максимально затрудняет получение кодов доступа к управлению охранным комплексом;
Широкие возможности программного использования входных и выходных элементов системы позволяет настроить её на максимальное соответствие запросам владельца.
Дабы избежать эксплуатации авто при переведённой в сервисный режим охранной системе, предусмотрена индикация режима Valet;

Видеообзор автосигнализации Пантера

Отключение аккумулятора не приводит к изменению состояния системы;
Существенным плюсом является возможность постановки транспорта под охрану даже при неисправности датчика в одной или нескольких охраняемых зонах. При этом владелец должен прямо дать разрешение на такой режим, а на брелке будет присутствовать соответствующая отметка;
Использование технологии Bilarm значительно повышает надёжность и помехоустойчивость охранного комплекса. Её применение даёт возможность передать информацию на брелок о любых изменениях состояния системы, а не только о факте взлома;
Значительно осложняет жизнь взломщикам возможность программного управления дополнительными устройствами, которые пользователь выбирает самостоятельно;
Наличие персонального ключа отключения системы исключает возможность разблокировать систему с помощью предустановленного производителем кода.

Подробная инструкция по эксплуатации, которой комплектуется каждый экземпляр автосигнализации Пантера, позволяет пользователю чётко представить взаимодействие всех элементов программно-аппаратного комплекса и с максимальной эффективностью использовать его. Подробная схема подключения позволяет установить охранную систему самостоятельно, однако намного надёжнее доверить эту работу специалистам, особенно если автомобиль находится на гарантии.

Значительно расширить функционал недорогих автосигнализаций Pantera, обладающих высокой степенью защиты благодаря использованию двусторонней связи BILARM, позволили модели с автозапуском двигателя. Незначительно увеличенная цена которых позволяет владельцу намного комфортнее пользоваться автомобилем.

Расширенные функции автозапуска на примере модели Pantera SLK-675 RS:

Возможность автоматического прогрева двигателя для различных забортных температур (-25°С, −15°С, −5°С);
Защита стартера от перегрева при автозапуске, что положительно сказывается на его ресурсе;
Для дизельных двигателей предусмотрена возможность учёта времени накала свечей в диапазоне 1,5÷10 сек;
Допускается запрограммировать индивидуальный алгоритм блокировок двигателя при автозапуске;
Для дизельного двигателя есть возможность подключения системы предпускового прогрева;
Контроль напряжения бортовой сети исключает разряд аккумулятора ниже порогового значения в режиме автозапуска.

Повышенная помехозащищённость модели Pantera SLK-868RS

Использование в радиоканале этой модели удвоенной несущей частоты 868МГц (вместо стандартной 434МГц), позволило значительно повысить помехоустойчивость двусторонней связи между базовым блоком охранного комплекса и брелоком. При этом существенно увеличено количество доступных для обмена фиксированных радиоканалов, а также изменён алгоритм их выбора.

Повышение несущей частоты с одновременным использованием разнесённых каналов для обмена информацией позволило избежать затухания сигнала в условиях городской застройки. Многочисленные тесты, проводимые в реальных условиях, показали, что брелок надёжно принимает сигнал базового блока и обменивается с ним данными на максимально задекларированном расстоянии.

Основные функции модели Pantera SLK-868RS

Многочисленные положительные отзывы об этом современном полнофункциональном охранном комплексе, во многом превосходящем популярную модель Pantera QX-270, не обладающую функцией автозапуска, основываются на следующем:

Использование удвоенной несущей частоты обеспечивает высокое качество связи в городских условиях;
Динамический код BACS практически полностью исключает возможность вмешательства в обмен данными между базовым модулем и брелоком;
Радиус действия в режиме оповещения составляет до 2000 метров;
Применена программная функция защиты от ложных срабатываний FAPCTM, позволяющая временно блокировать несколько раз сработавший датчик. Её действие не распространяется на триггеры дверей и зажигание;

Возможно включение режима охраны без использования передатчика;
Наличие двух программируемых каналов для управления дополнительными устройствами, как правило, один из них задействуют на контроль багажника;
Комплекс совместим с бензиновыми и дизельными двигателями, а также устанавливается на модели с автоматической или механической коробкой передач;
Функция поиска автомобиля значительно облегчает его обнаружение на больших стоянках. Возможна подача звуковых или световых сигналов;
Очень удобна функция блокировки кнопок брелока, что исключает возможность случайной передачи команды;
Функция дистанционного измерения температуры в моторном отсеке позволяет своевременно принять решение о необходимости прогрева двигателя;
При работе двигателя в режиме прогрева (при пустом замке зажигания), комплекс с охраны не снимается;
Двигателям с турбонаддувом требуется для охлаждения турбины некоторое время проработать на холостых оборотах перед постановкой на охрану. Воспользовавшись режимом «Турбо», можно активировать охранный комплекс, не дожидаясь охлаждения турбины.

Автосигнализации бренда Пандора

Российской торговой марке «Alarm Trade» принадлежит бренд Pandora, под которым на рынок поставляются автомобильные охранные системы последнего поколения.

Обладая всеми функциями, присущими автосигнализациям Pantera с автозапуском и обратной связью, они обладают рядом принципиальных преимуществ , рассмотреть которые можно на переходной модели Pandora DXL 3000:

В модели применён высокоскоростной многоканальный радиотракт и усовершенствованный алгоритм выбора свободных каналов для обмена информацией;
Значительно снижено энергопотребление брелока;
Несовместимость брелоков и радиотракта с предыдущими моделями вызвана принципиальными изменениями в программно-аппаратном обеспечении, а также использованием нового протокола обмена данными.
Алгоритм диалоговой авторизации, отличающийся повышенной стойкостью, гарантирует невозможность взлома не только на сегодняшний день, но и в обозримом будущем;
В брелоке реализована функция подтверждения нажатия кнопок звуком и вибрацией.

Направления усовершенствования автомобильных охранных систем

Невозможно купить идеальную автосигнализацию, так как требования, предъявляемые к ним, часто несовместимы, а угонщики постоянно совершенствуют свою техику. Изучая каталоги можно узнать модель, максимально удовлетворяющую запросы потребителя, но основной набор функций останется неизменным.

Основным трендом производителей охранных систем для автомобилей являются:

Использование мощных алгоритмов шифрования;
Использование для контроля и управления смартфонов;
Возможность подключения к CAN шине автомобиля.

Новости
Практикум

Дороги в России: не выдержали даже дети. Фото дня

В последний раз этот участок, расположенный в небольшом городке Иркутской области, ремонтировали 8 лет назад. Дети, чьи имена не называются, решили исправить данную проблему самостоятельно, чтобы можно было кататься на велосипедах, передает портал «УК24». О реакции местной администрации на фотографию, которая уже стала настоящим хитом в сети, не сообщается. .

В России резко вырос спрос на Майбахи

В России продолжают расти продажи новых люксовых автомобилей. Согласно результатам исследования, проведенного агентством «Автостат», по итогам семи месяцев 2016 года рынок таких машин составил 787 единиц, что сразу на 22,6% больше, чем за аналогичный период прошлого года (642 шт.). Лидером этого рынка является Mercedes-Maybach S-класса: на этот.

У Ford Transit на двери не оказалось важной заглушки

Отзыв касается лишь 24 микроавтобусов Ford Transit, которые дилеры марки продали с ноября 2014-го по август 2016-го. Как сообщает сайт Росстандарта, на этих машинах сдвижная дверь оснащена так называемой «детской блокировкой», однако отверстие соответствующего механизма не было прикрыто заглушкой. Оказывается, это является нарушением действующего.

Либерализация ОСАГО: решение отложено

Как пояснил зампред Центробанка Владимир Чистюхин, двигаться в данном направлении нельзя, поскольку вначале требуется решение других важных проблем страховой отрасли, сообщает ТАСС. Кратко напомним: подготовка «дорожной карты» по либерализации тарифов ОСАГО началась в ноябре 2015 года. Предполагалось, что первым этапом на этом пути должно стать.

Фото дня: гигантская утка против водителей

Путь автомобилистам на одной из местных автотрасс преграждала… огромная резиновая утка! Фотографии утки моментально разошлись по соцсетям, где у них нашлось немало поклонников. Как сообщает The Daily Mail, гигантская резиновая утка принадлежала одному из местных автомобильных дилеров. Судя по всему, на дорогу надувную фигуру снес.

Семиместный кроссовер Volkswagen: папарацци заглянули в салон (фото)

Автомобиль в защитном камуфляже был замечен во время прохождения дорожных тестов в Долине Смерти в американском штате Калифорния. Об этом сообщает издание Motor1, опубликовавшее снимки кроссовера. Как уже сообщалось раньше, Volkswagen Teramont будет новым семиместным кроссовером, предназначенным для рынков США, Китая и России. Автомобиль будет построен на платформе MQB и, .

Завод Mercedes в Подмосковье: проект одобрен

На прошлой неделе стало известно, что концерн Daimler и Минпромторг планируют подписать специальный инвестиционный контракт, который предполагает локализацию на территории России производства автомобилей Mercedes. На тот момент сообщалось, что площадкой, где планируется наладить выпуск «Мерседесов», станет Подмосковье — строящийся индустриальный парк «Есипово», который расположен в Солнечногорском районе. Также.

О пробках в Москве будут предупреждать за неделю

На такую меру специалисты центра пошли из-за работ в центре Москвы по программе «Моя улица», сообщает Официальный портал Мэра и правительства столицы. В ЦОДД уже сейчас анализируют автомобильные потоки в ЦАО. На данный момент на дорогах в центре бывают затруднения, в том числе на Тверской улице, Бульварном и Садовом кольце и Новом Арбате. В пресс-службе ведомства.

Каждое четвертое ДТП в Москве происходит из-за плохих дорог

Об этом рассказал заместитель начальника УГИБДД ГУ МВД России по Москве, подполковник полиции Алексей Диокин, сообщает агентство «Москва». Также Диокин также добавил, что с начала 2016 года сотрудники ГИБДД выдали 6406 предписаний на устранение недостатков транспортно-эксплуатационного состояния дорог и нарушений требований нормативных документов. Кроме того, внесено 788 .

Московский каршеринг оказался в центре скандала

Как рассказал один из участников сообщества «Синие Ведерки», воспользовавшийся услугами «Делимобиля», компания в случае ДТП с участием арендованного автомобиля требует от пользователей компенсировать стоимость ремонта и дополнительно взимает штраф. Кроме того, автомобили сервиса не застрахованы по каско. В свою очередь представители «Делимобиль» на официальной странице в Facebook дали официальные.

Лучшие подарки автовладельцу

Автолюбитель – человек, который достаточно много времени проводить за рулем своего автомобиля. Ведь для того чтобы обеспечить нужный комфорт в машине, а также безопасность движения, нужно приложить немало усилий при уходе за авто. Если вы хотите сделать приятно своему другу.

ЧТО нужно знать, чтобы взять автомобиль в кредит?, как долго взять авто в кредит.

Что нужно знать, чтобы взять автомобиль в кредит? Покупка автомобиля, а особенно за счет кредитных средств, является далеко не самым дешевым удовольствием. Помимо основной суммы кредита, достигающей нескольких сотен тысяч рублей, приходится еще выплачивать банку проценты, причем немалые. В перечень.

Какие машины самые безопасные

При принятии решения о приобретении автомобиля в первую очередь многие покупатели обращают внимание на эксплуатационные и технические свойства машины, ее дизайн и прочую атрибутику. При этом не все из них задумываются о безопасности будущего автомобиля. Безусловно, это печально, поскольку зачастую.

КАК выбрать машину, Покупка и продажа.

Как выбрать машину Сегодня рынок предлагает покупателям огромный выбор машин, от которого просто разбегаются глаза. Поэтому прежде чем купить автомобиль, стоит учесть много важных моментов. В итоге, определившись с тем, что именно вы хотите, вы сможете выбрать авто, которое будет.

Какие машины угоняют в Москве чаще всего?

За последний 2017 год самые угоняемые машины в Москве – это Toyota Camry, Mitsubishi Lancer, Toyota Land Cruiser 200 и Lexus RX350. Абсолютный лидер среди угнанных машин – это седан Camry. Он занимает «высокое» положение даже, невзирая на то, что.

Обзор пикапов – три «бизона»: Форд Рейнджер, Фольксваген Амарок и Ниссан Навара

Что только люди не придумают, чтобы ощутить незабываемую минуту азарта от езды на своём автомобиле. Сегодня мы познакомим вас с тест-драйв пикапов не простым способом, а соединив его с воздухоплаванием. Нашей целью было обследовать характеристики таких моделей, как Ford Ranger, .

КАК выбрать марку автомобиля, какую марку автомобиля выбрать.

Как выбрать марку автомобиля При выборе машины необходимо изучить все плюсы и минусы автомобиля. Поищите информацию на популярных сайтах автомобильной тематики, на которых делятся опытом владельцы машин, и тестируют новинки профессионалы. Собрав всю необходимую информацию, вы можете вынести решение в.

Автомобили для настоящих мужчин

Какой автомобиль способен вызвать у мужчины чувство превосходства и гордости. На этот вопрос попытался дать ответ один из самых титулованных печатных изданий финансово-экономический журнал Forbes. Данное печатное издание пыталось определить самый мужской автомобиль по рейтингу их продаж. По мнению редакции, .

Самые угоняемые марки машин в Питере

Угон автомобилей это извечное противостояние автовладельцев и воров. Однако как отмечают в правоохранительных органах, каждый год спрос на ворованные автомобили заметно изменяется. Еще лет 20 назад основная часть угонов приходилась на продукцию отечественного автопрома и в частности на ВАЗ. Но.

Обсуждение
Вконтакте

Отключения режима охраны, если Вы потеряли передатчик или если он неисправен. В этом случае:

1. Откройте дверь ключом. Система сработает, включится сирена, начнут мигать указатели поворота и внутрисалонное освещение (если данная функция подключена).

2. Включите зажигание.

3. В течение 15 секунд нажмите и отпустите кнопочный переключатель Valet. » СИД системы погаснет. » Режим тревоги выключится, система снимется с охраны и двигатель будет разблокирован.

ПЕРСОНАЛЬНЫЙ КОД ОТКЛЮЧЕНИЯ СИСТЕМЫ

Если программируемая функция # 9 запрограммирована соответствующим образом, отключение режима охраны без помощи передатчика, а также отключение режима Anti-HiJack будет возможно только с по- мощью Вашего запрограммированного персонального кода. Для программирования Вашего персонального кода отключения системы обратитесь к разделу “Программируемые функции системы” в Инструкции по установке.

Для отключения системы с помощью персонального кода:

1. Откройте дверь автомобиля ключом. » Система немедленно сработает, включится сирена, начнут мигать габаритные огни и внутриса- лонное освещение (если данная функция подключена).

2. Включите зажигание.

3. В течение 15 секунд нажмите и отпустите кнопочный переключатель Valet количество раз, равное Вашему персональному коду (от 2 до 9), после чего сделайте паузу. «

Если был введен правильный код, то через несколько секунд режим тревоги (сирена, габаритные огни и внутрисалонное освещение) отключится. » СИД системы погаснет. » Двигатель будет разблокирован.

Примечание: Если режим охраны не выключится после введения Вашего персонального кода, возможно 15-секундный интервал времени был превышен или был введен неверный код. В этом случае выключите зажигание и введите Ваш персональный код отключения системы еще раз.

Внимание! Если 3 раза подряд был введен неправильный код, система на некоторое время перестанет реагировать на дальнейшие попытки введения кода для исключения возможности подбора кода отключения системы.

Автомобильная сигнализация Пантера SLK 7i Руководство пользователя

SLK-7i

Руководство пользователя Пантера

Стандартные функции системы

Два 2-кнопочных/З-каналыных программируемых брелка-передатчика
Динамический код KEELOQ
Функция защиты от нападения «ANTI-HIJACK»
2-уровневый высокочувствительный датчик удара
Мощная 6-тональная сирена в комплекте
Встроенное реле блокировки стартера
Выход для подключения дополнительной блокировки двигателя
Возможность подключения третьей цепи блокировки двигателя
Встроенные реле для управления замками дверей
Встроенное реле для управления указателями поворота по 2-м цепям
Выход дополнительного канала (для отпирания багажника или подключения дополнительных аксессуаров)
Выход для управления «вежливой подсветкой» автомобиля
Переключатель «VALET»
Программируемый персональный код отключения системы
Возможность управления закрыванием окон автомобиля
Возможность подключения дополнительного пейджера
Возможность отпирания дверей в 2 этапа при снятии с охраны
Управление замками дверей во время движения автомобиля
Усовершенствованный режим «Паника»
Бесшумная постановка и снятие системы с охраны
Постановка на охрану с отключением датчика удара
Оперативное временное отключение автоматической постановки на охрану
Ограниченное время режима тревоги
Отключение режима тревоги в 2 этапа
Интеллектуальный режим защиты от ложных срабатываний
Предупреждение о включенном режиме «VALET»
Многофункциональный светодиодный индикатор состояния системы (СИД)
Световые и звуковые сигналы подтверждения
Предупреждение о срабатывании системы
Указание датчика или триггера, вызвавшего срабатывание системы
Указание на неисправности системы
Обход неисправной системы или цепи
Входы положительного и отрицательного триггеров дверей
Вход для подключения триггера капота/багажника

Программируемые функции

Автоматическая (пассивная) постановка на охрану
Автоматическая постановка на охрану с запиранием дверей
Автоматическое запирание дверей при включении зажигания
Автоматическое отпирание дверей при выключении зажигания
Отключение подтверждающих сигналов сирены
Автоматическая повторная постановка на охрану
Режим иммобилайзера
Функция защиты от ложных срабатываний
Отключение системы с помощью персонального кода
Сигналы предупреждения сирены при открытой двери
Выходной импульс на замки дверей 1 или 4 с.
Программируемый тип выхода дополнительного канала системы
Программируемая функция выхода дополнительного канала системы
Программируемая функция «центрального замка»

ПОСТАНОВКА НА ОХРАНУ С ПОМОЩЬЮ БРЕЛКА-РАДИОПЕРЕДАТЧИКА

Нажмите и отпустите кнопку 1 передатчика (левую кнопку).
- Красный светодиодный индикатор (СИД) системы начнет медленно мигать.
- Двигатель будет заблокирован.

БЕСШУМНАЯ ПОСТАНОВКА НА ОХРАНУ

Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.
Нажмите и отпустите кнопку 2 передатчика (правую кнопку).
- Двигатель будет заблокирован.
- Указатели поворота мигнут один раз.
- Сирена звучать не будет.

ПОСТАНОВКА НА ОХРАНУ С ОТКЛЮЧЕНИЕМ ДАТЧИКА УДАРА

Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.
Нажмите и отпустите кнопку 1 передатчика для постановки системы на охрану (или кнопку 2 для бесшумной постановки системы на охрану).
- Красный СИД системы начнет медленно мигать.
- Двигатель будет заблокирован.
- Указатели поворота мигнут 1 раз.
- Сирена подаст 1 сигнал (при бесшумной постановке на охрану или если функция # 6 выключена этого сигнала сирены не будет)
- Произойдет запирание дверей (если установлены электроприводы замков).
В течение 5 секунд нажмите и отпустите кнопку 2. Датчик удара будет отключен до следующей постановки системы на охрану.
- Указатели поворота мигнут еще 1 раз.

АВТОМАТИЧЕСКАЯ (ПАССИВНАЯ) ПОСТАНОВКА НА ОХРАНУ

Выключите зажигание, выйдите из автомобиля и закройте все двери, капот и багажник.
- Как только будет закрыта последняя дверь, красный СИД начнет часто мигать, показывая, что начался 30-секундный отсчет перед автоматической постановкой на охрану.
Открывание любой двери, капота или багажника во время 30-секундного отсчета перед автоматической постановкой на охрану немедленно остановит отсчет и СИД погаснет. Как только все двери, капот и багажник будут вновь закрыты, 30-секундный отсчет начнется заново и СИД вновь начнет часто мигать. По окончании 30-секундного отсчета произойдет следующее:
- Красный СИД системы начнет мигать медленно.
- Двигатель будет заблокирован.
- Указатели поворота мигнут один раз.
- Сирена подаст 1 сигнал (если функция # 6 включена).
- Произойдет запирание дверей (если установлены электроприводы замков и включена программируемая функция # 2)

РЕЖИМ ИММОБИЛАЙЗЕРА

Выключите зажигание и выйдите из автомобиля.
Через 30 секунд после выключения зажигания:
- Красный СИД системы начнет мигать в 2 раза медленнее, чем при обычном режиме охраны.
- Включится блокировка двигателя.
Если при включенном режиме иммобилайзера было включено зажигание:
- Сирена будет подавать предупреждающие сигналы в течение 10 секунд (в течение этого времени Вы можете снять систему с охраны с помощью передатчика, не вызывая срабатывание системы, нажав кнопку 1 передатчика) и затем, если за это время система все еще не была снята с охраны, включится режим тревоги — начнут мигать указатели поворота и внутрисалонное освещение (если данная опция подключена), сирена будет звучать постоянно и включится выход на пейджер (если произведены соответствующие подключения и программирование при установке).
- Если зажигание будет выключено до истечения 10 секунд — предупреждающие сигналы отключатся и система останется в режиме иммобилайзера (двигатель останется заблокированным).
- Если после включения тревоги зажигание будет вновь выключено — режим тревоги выключится, отработав 30-ти секундный цикл, и система вновь перейдет в режим иммобилайзера (двигатель останется заблокированным).
- Если зажигание останется включенным, тревога будет продолжать все время, пока зажигание остается включенным, но не более 3 минут. Затем тревога выключится, но двигатель останется заблокированным.
Для отключения режима иммобилайзера:
- Нажмите кнопку 1 передатчика для постановки системы в режим полной охраны (сирена подаст один сигнал, указатели поворота мигнут один раз и т.д.).
- Нажмите кнопку 1 передатчика ещё раз для снятия системы с охраны (сирена подаст 2 сигнала, указатели поворота мигнут 2 раза и т.д.)
- В том случае, если передатчик утерян или не функционирует, Вы также можете отключить режим иммобилайзера с помощью кнопочного переключателя Valet.

ЗАЩИТА АВТОМОБИЛЯ ПРИ ВКЛЮЧЕННОЙ ОХРАНЕ

При срабатывании внешней зоны датчика удара (вызванном легким толчком или ударом по стеклу, или корпусу автомобиля) включится режим предупреждения и сирена подаст 3 коротких сигнала.
Любой сильный толчок или удар по стеклу или корпусу автомобиля немедленно вызовет срабатывание полного 30-секундного цикла режима тревоги.
Открывание любой двери, капота или багажника вызовет немедленное включение сирены. Сирена будет звучать 30 секунд, затем выключится и система вновь встанет на охрану. Если угонщик оставил дверь, капот или багажник открытыми, то сирена будет звучать 6 циклов по 30 секунд (если Вы не отключите режим тревоги с помощью передатчика ранее) и затем встанет на охрану, в обход только той цепи, которая вызвала срабатывание.
При срабатывании системы указатели поворота будут мигать в течение 30 секунд, привлекая визуальное внимание к автомобилю.
Если данная функция подключена — при срабатывании охраны внутрисалонное освещение будет мигать в течение всего 30-секундного цикла режима тревоги.
Если произведены соответствующие подключения и программирование при установке — при срабатывании системы автоматически включится выход на дополнительный пейджер.
При включенной охране включена блокировка стартера и дополнительная цепь блокировки двигателя (если установлено дополнительное реле), предотвращая несанкционированный запуск двигателя.
Красный СИД медленно мигает при включенном режиме охраны. Это является визуальным предупреждением для потенциального угонщика. Ток, потребляемый светодиодным индикатором, очень мал и практически не разряжает аккумулятор даже за длительный период времени. После срабатывания системы СИД будет мигать сериями вспышек через паузу, указывая зону, вызвавшую срабатывание.

ДИНАМИЧЕСКОЕ ОТКЛЮЧЕНИЕ РЕЖИМА ТРЕВОГИ

Если система сработала и включился режим тревоги (звучит сирена, мигают указатели поворота и внутрисалонное освещение (если данная опция подключена), нажав и отпустив кнопку 1 передатчика один раз, Вы только отключите режим тревоги (выключится сирена и т.д.). Система при этом останется в режиме охраны:
- Сирена подаст 1 сигнал.
- Произойдет повторное запирание дверей автомобиля (если установлены электроприводы замков).

Сирена подаст 4 сигнала.
Указатели поворота мигнут 4 раза.

СНЯТИЕ СИСТЕМЫ С ОХРАНЫ

Нажмите и отпустите кнопку 1 передатчика, подходя к автомобилю.
- Красный СИД системы погаснет

Сирена подаст 2 сигнала (если функция # 6 включена).

- при первом нажатии кнопки 1 передатчика произойдет отпирание только двери водителя, при повторном нажатии кнопки 1 передатчика в течение 3 секунд произойдет отпирание всех дверей
БЕСШУМНОЕ СНЯТИЕ С ОХРАНЫ
1. Нажмите и отпустите кнопку 2 передатчика, подходя к автомобилю.
  - Красный СИД системы погаснет
Примечание: Если включена программируемая функция # 5, СИД начнет часто мигать, указывая на начало 30-секундного отсчета перед автоматической повторной постановкой на охрану (см. ниже)
- Двигатель будет разблокирован.
- Указатели поворота мигнут 2 раза.
- Сирена звучать не будет.
Примечание: Если сирена подаст 4 или 5 сигналов и указатели поворота мигнут 4 раза при снятии системы с охраны, это значит, что охрана срабатывала в Ваше отсутствие. Прежде, чем включить зажигание, определите зону или триггер, вызвавший срабатывание системы по миганиям СИДа (см. раздел «Сигналы предупреждения о попытке проникновения» ниже).
- Произойдет отпирание дверей (если установлены электроприводы замков).
- Если установлены дополнительные реле и выполнены соответствующие подключения:
  - «вежливая подсветка» салона включится на 30 секунд (или до момента включения зажигания).
  - при первом нажатии кнопки 1 передатчика произойдет отпирание только двери водителя, при повторном нажатии кнопки 1 передатчика еще раз в течение 3 секунд произойдет отпирание всех дверей.
  АВТОМАТИЧЕСКАЯ ПОВТОРНАЯ ПОСТАНОВКА НА ОХРАНУ
  1. Если включена функция автоматической повторной постановки на охрану (функция # 5), то после снятия системы с охраны с помощью передатчика:
    - СИД системы начнет часто мигать, указывая на начало 30-секундного отсчета перед автоматической повторной постановкой на охрану.
    - Открывание любой из дверей, капота или багажника отменит отсчет. Однако если включена программируемая функция пассивной постановки на охрану, то после того, как все двери будут вновь закрыты — начнется 30-секундный отсчет перед пассивной постановкой на охрану.
  2. Если дверь, капот или багажник автомобиля не открывались, то через 30 секунд после снятия системы с охраны система повторно встанет в режим охраны и:
    - СИД системы начнет мигать медленно.
    - Двигатель будет заблокирован.
    - Указатели поворота мигнут один раз.
    - Сирена подаст 1 сигнал (если функция # 6 включена).
    - Произойдет запирание дверей (если установлены электроприводы замков).
  СИГНАЛЫ ПРЕДУПРЕЖДЕНИЯ О ПОПЫТКЕ ПРОНИКНОВЕНИЯ

  Система проинформирует Вас, если были попытки проникновения в автомобиль за время Вашего отсутствия. Если система срабатывала, то при снятии с охраны сирена подаст 4 сигнала, и указатели поворота мигнут 4 раза. При этом СИД будет мигать определенное количество раз через паузу до момента включения зажигания, показывая зону или триггер, вызвавшую последнее срабатывания системы. Сядьте в автомобиль и сосчитайте количество миганий СИДа.

  Примечание: Если основная зона одного из датчиков системы или триггер капота/багажника вызвал 3 срабатывания системы и данная зона охраны была отключена функцией защиты от ложных срабатываний системы, то при снятии системы с охраны сирена подаст 5 сигналов и указатели поворота мигнут 4 раза.
  - Если СИД мигает 2 раза через паузу, то срабатывание было вызвано попыткой открывания двери автомобиля или попыткой включения зажигания.
  - Если СИД мигает 3 раза через паузу и т.д., то срабатывание было вызвано датчиком удара или дополнительным датчиком, подключенным к данному разъему системы.
  - Если СИД мигает 4 раза через паузу и т.д., то срабатывание было вызвано попыткой открывания капота или багажника.
  Примечание: Срабатывание зоны предупреждения датчика удара СИДом не показывается.

  Информация о зоне, вызвавшей срабатывание, хранится в памяти системы и стирается в момент включения зажигания или при постановке системы на охрану с помощью передатчика.

  ВРЕМЕННОЕ ОТКЛЮЧЕНИЕ ФУНКЦИИ АВТОМАТИЧЕСКОЙ ПОСТАНОВКИ НА ОХРАНУ

  Если функция автоматической постановки на охрану включена, но Вы хотите временно ее отключить (при заправке автомобиля, на сервисной станции и т.д.), воспользуйтесь следующей процедурой:
  1. Выключите зажигание, но не открывайте дверь автомобиля.
  2. В течение 5 секунд после выключения зажигания нажмите и удерживайте кнопку 1 и кнопку 2 передатчика одновременно на 1 секунду.
    - Сирена подаст 1 сигнал, подтверждая отключение функции автоматической постановки на охрану до момента следующего включения зажигания или до постановки системы на охрану при помощи передатчика.
  Примечание: данная процедура также может использоваться для временного отключения режима иммобилайзера.

  АВТОМАТИЧЕСКОЕ ЗАПИРАНИЕ ДВЕРЕЙ ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ / АВТОМАТИЧЕСКОЕ ОТПИРАНИЕ ДВЕРЕЙ ПРИ ВЫКЛЮЧЕНИИ ЗАЖИГАНИЯ

  Если установлены электроприводы замков и включены программируемые функции # 3 и # 4 системы:
  - Система автоматически будет запирать двери автомобиля через 3 секунды после включения зажигания, если в этот момент все двери автомобиля закрыты;
  - Система будет автоматически отпирать двери автомобиля сразу же после выключения зажигания, если в этот момент все двери автомобиля закрыты.
  УПРАВЛЕНИЕ ЗАПИРАНИЕМ/ОТПИРАНИЕМ ДВЕРЕЙ ВО ВРЕМЯ ДВИЖЕНИЯ АВТОМОБИЛЯ

  Если установлены электроприводы замков — при включенном зажигании нажатие любой кнопки передатчика будет последовательно запирать и отпирать двери автомобиля.

  РЕЖИМ VALET
  1. Кнопочный переключатель Valet позволит Вам включать сервисный режим «Valet» (т.е. временно отключить все охранные функции системы), если, например, необходимо оставить автомобиль на станции технического обслуживания. При этом сохраняется возможность дистанционного управления режимом «Паника» и замками дверей.
  Для включения сервисного режима Valet:
  1. Сядьте в машину и включите зажигание (система должна быть снята с охраны).
  2. - СИД системы начнет светить непрерывно, показывая, что система находится в режиме Valet.
  Примечание: Когда система находится в режиме Valet каждый раз при выключении зажигания сирена будет подавать 2 коротких предупредительных сигнала.

  Для выключения сервисного режима Valet:
  1. Включите зажигание.
  2. Нажмите и удерживайте кнопочный переключатель Valet 2 секунды.
    - СИД системы погаснет, показывая, что режим Valet отключен.
  Примечание: Не забывайте отключать режим Valet после того, как в нем больше не будет необходимости. Это гарантирует постоянную охрану автомобиля.
  1. Откройте дверь ключом. Система сработает, включится сирена, начнут мигать указатели поворота и внутрисалонное освещение (если данная опция подключена).
  2. Включите зажигание.
  3. В течение 15 секунд нажмите и отпустите кнопочный переключатель Valet.
    - СИД системы погаснет.
    - Режим тревоги выключится, система снимется с охраны и двигатель будет разблокирован.
  Внимание! Обратите внимание, что при этом система не будет находиться в режиме Valet. Это значит, что если включена функция пассивной постановки на охрану, то после следующего выключения зажигания и закрывания всех дверей, капота и багажника автомобиля начнется 30 секундный отсчет перед пассивной постановкой на охрану.

  ПЕРСОНАЛЬНЫЙ КОД ОТКЛЮЧЕНИЯ СИСТЕМЫ

  Если программируемая функция # 9 запрограммирована соответствующим образом, отключение режима охраны без помощи передатчика, а также отключение режима Anti-HiJack будет возможно только с помощью Вашего запрограммированного персонального кода. Для программирования Вашего персонального кода отключения системы обратитесь к разделу «Программируемые функции системы» в Инструкции по установке. Для отключения системы с помощью персонального кода:
  1. Откройте дверь автомобиля ключом.
    - Система немедленно сработает, включится сирена, начнут мигать указатели поворота.
  2. Включите зажигание.
  3. В течение 15 секунд нажмите и отпустите кнопочный переключатель Valet количество раз, равное Вашему персональному коду (от 2 до 9), после чего сделайте паузу.
    - Если был введен правильный код, то через несколько секунд режим тревоги (сирена и указатели поворота) отключится.
    - СИД системы погаснет.
    - Двигатель будет разблокирован.
  Примечание: Если режим охраны не выключится после введения Вашего персонального кода, возможно 15-секундный интервал времени был превышен или был введен неверный код. В этом случае выключите зажигание и введите Ваш персональный код отключения системы еще раз.

  ДИСТАНЦИОННЫЙ РЕЖИМ «ПАНИКА»

  Дистанционный режим «Паника» включается нажатием кнопки 1 и кнопки 2 передатчика при выключенном зажигании, когда система находится в режиме охраны или снята с охраны:
  1. При выключенном зажигании нажмите и отпустите кнопку 1 и кнопку 2 передатчика одновременно. Немедленно включится сирена системы.
  2. Для выключения режима «Паника» нажмите и отпустите кнопку 1 и кнопку 2 передатчика одновременно. Сирена перестанет работать и система вернется в то состояние, в котором она находилась до момента включения режима «Паника».
  Дистанционный режим «Паника» также может быть включен в то время, когда система находится в режиме «Valet». В этом случае, после окончания режима «Паника» система вновь перейдет в режим «Valet».

  ДИСТАНЦИОННОЕ ВКЛЮЧЕНИЕ РЕЖИМА ANTI-HIJACK

  Данная система позволяет Вам включить режим Anti-HiJack (функция защиты от разбойного нападения) с помощью передатчика.

  Дистанционное включение режима Anti-HiJack с помощью передатчика производится одновременным нажатием и удерживанием кнопки 1 и кнопки 2 передатчика системы в течение 3 секунд при включенном зажигании. После этого режим Anti-HiJack будет работать следующим образом:

  Этап 1: Через 40*** секунд после включения функции Anti-HiJack в течение 5 секунд будут звучать короткие предупредительные сигналы сирены.

  Примечание ***: Обратите внимание на то, что отсчет времени таймера функции Anti-HiJack до начала этапа 2 происходит только при включенном зажигании. Если в любой момент до начала этапа 2 зажигание было выключено, отсчет времени соответствующего этапа приостановится (система даже может быть поставлена на охрану), но немедленно будет продолжен как только зажигание будет вновь включено.

  Этап 2: Через 45 секунд после включения функции Anti-HiJack начнет работать сирена, и будут мигать указатели поворота и внутрисалонное освещение автомобиля (если данная опция подключена). Если в это время зажигание автомобиля будет выключено, система немедленно включит блокировку стартера.

  Этап 3: Через 30 секунд после включения сирены (т.е. через 75 секунд после активизации функции Anti-HiJack) включится блокировка стартера. Сирена и указатели поворота будут продолжать работать независимо от положения ключа зажигания в течение 3-х минут.

  Если по истечении этих 3-х минут зажигание будет выключено, то тревога отключится, но двигатель останется заблокированным. Любое последующее включение зажигания приведет к повторному запуску 3-х минутного цикла тревоги.

  Таким образом, данный алгоритм позволяет Вам включить режим Anti-HiJack заранее, например, непосредственно перед парковкой автомобиля. После этого Вы сможете выключить зажигание и поставить систему на охрану. В этом случае, если на Вас будет совершено нападение, и у Вас отберут ключи от автомобиля и брелок-передатчик системы, отсчет таймера режима Anti-HiJack начнется немедленно после снятия системы с охраны и включения зажигания. Отключить данный режим с помощью брелка-передатчика системы будет уже невозможно.

  Отключение режима Anti-HiJack:

  После включения режима Anti-HiJack он уже не может быть отключен с помощью передатчика, несмотря на то, что Вы, тем не менее, сможете ставить систему на охрану с помощью передатчика при выключенном зажигании. Способ отключения режима Anti-HiJack, включенного с помощью передатчика, зависит от состояния программируемой функции # 9.
  1. Отключение функции Anti-HiJack до начала этапа 2 (т.е. до момента включения сирены и указателей поворота) производится в любой момент однократным нажатием кнопочного выключателя Valet (если функция # 9 включена) или вводом персонального кода (если функция # 9 выключена) при включенном зажигании.
  2. Для отключения режима Anti-HiJack с момента включения сирены и указателей поворота, необходимо будет выключить и вновь включить зажигание, и в течение 15 секунд нажать и отпустить кнопочный выключатель Valet (если функция # 9 включена) или ввести Ваш персональный код (если функция # 9 выключена).
  Внимание! Если 3 раза подряд был введен неправильный код, система на некоторое время перестанет реагировать на дальнейшие попытки введения кода для исключения возможности подбора кода отключения системы.

  Внимание! Включая противоугонную функцию Anti-HiJack, Вы берете на себя ответственность за возможные последствия, вызванные возможным насильственным глушением двигателя автомобиля во время движения, особенно в случае использования блокировок двигателя, отличных от рекомендованных.

  ФУНКЦИЯ ЗАЩИТЫ ОТ ЛОЖНЫХ СРАБАТЫВАНИЙ

  Для того, чтобы по возможности избежать возможных частых ложных срабатываний системы, вызванных неисправным концевым выключателем, раскатами грома и т.д. данная система использует усовершенствованную функцию защиты от ложных срабатываний, которая работает следующим образом.
  - Если система сработала 3 раза в течение 60 минут от датчика удара системы или от триггера капота/багажника (которые чаще всего являются причиной ложных срабатываний), данный датчик или триггер (или также любые дополнительные датчики, подключенные только к той же зоне охраны) будет отключен на 60 минут, либо до срабатывания от любого другого триггера или датчика (подключенного к другой зоне), либо до момента снятия системы с режима охраны с помощью передатчика. Это предотвратит возможные последующие ложные срабатывания системы.
  Внимание! Работа данной функции не распространяется на триггеры концевых выключателей дверей и, таким образом, количество срабатываний данной зоны охраны не может быть ограничено.
  - Если датчик удара системы или триггер капота/багажника вызвал 3 срабатывания системы или более и был временно отключен функцией защиты от ложных срабатываний, то при снятии системы с охраны сирена подаст 5 предупредительных сигналов, и указатели поворота включатся 4 раза.
  Примечание: Данная функция является программируемой и может быть отключена по желанию владельца системы. В этом случае количество возможных срабатываний системы от любой зоны охраны не будет ограничено.

  ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ДОПОЛНИТЕЛЬНЫМИ УСТРОЙСТВАМИ (ВЫХОД ДОПОЛНИТЕЛЬНОГО КАНАЛА)
  1. Данная система имеет дополнительный радиоуправляемый канал, который позволяет управлять различными дополнительными устройствами, в первую очередь — электрическим замком крышки багажника (необходима установка дополнительного реле).
  Для управления электрическим замком крышки багажника нажмите кнопку 2 (правую кнопку) передатчика и удерживайте ее нажатой не менее 3 секунд при выключенном зажигании.

  Примечание: Если выход дополнительного канала был включен в то время, когда система находится в режиме охраны, то система одновременно на некоторое время отключит датчик удара и триггер капота/багажника для того, чтобы открывание багажника не вызвало срабатывание системы. Через 3 секунды после того, как багажник будет закрыт, система опять автоматически возьмет эту цепь под охрану.
  - Дистанционного включения фар автомобиля
  - Дистанционного закрывания окон и/или люка автомобиля
  - Управления дополнительным модулем дистанционного запуска двигателя
  - Управления дополнительным интерфейсом открывания ворот гаража
  Для этого тип выхода дополнительного канала системы может быть запрограммирован при установке как:
  - «импульсный» сигнал, т.е. активизируемый на 1 секунду или на все время пока кнопка 2 передатчика удерживается в нажатом положении, но не более 25 секунд;
  - «постоянный» сигнал, т.е. активизируемый при нажатии кнопки 2 передатчика на 3 секунды и работающий до следующего нажатия и удерживания кнопки 2 передатчика на 3 секунды.
  Если Вы используете какое-либо дополнительное устройство, подключенное к выходу дополнительного канала системы, обратитесь к Вашему мастеру-установщику за справкой по дистанционному управлению этим устройством.

  СОХРАНЕНИЕ СОСТОЯНИЯ СИСТЕМЫ ПРИ ОТКЛЮЧЕНИИ ПИТАНИЯ

  Система вновь вернется в то же самое состояние (на охране, снята с охраны, режим Valet, режим Anti-HiJack), в котором она находилась до момента отключения питания. В том случае, если питание было отключено, когда система находилась в режиме охраны, после подключения питания или при попытке запустить двигатель немедленно включится режим тревоги.

  ПРОГРАММИРОВАНИЕ ДОПОЛНИТЕЛЬНЫХ ПЕРЕДАТЧИКОВ

  ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА

  Передатчики, входящие в комплект системы, программируются на заводе-изготовителе следующим образом:

  ПРОГРАММИРОВАНИЕ ПЕРЕДАТЧИКОВ

  В память системы может быть запрограммировано всего до 4-х передатчиков. При попытке запрограммировать 5-й передатчик, код первого передатчика будет «вытеснен» из памяти системы, при попытке запрограммировать 6-й передатчик, код второго передатчика будет «вытеснен» из памяти системы, и т.д.

  Внимание! Помните, что каждая операция должна быть выполнена в течение 15 секунд после предыдущей операции. Если 15-секундный интервал превышен, система автоматически выйдет из режима программирования, что будет подтверждено одним коротким и одним длинным сигналом сирены. Если в процессе программирования было выключено зажигание система также немедленно выйдет из режима программирования, и Вы услышите один короткий и один длинный сигналы сирены.
  1. Снимите систему с охраны, сядьте в автомобиль и включите зажигание.
  2. Нажмите кнопку Valet 3 раза. Вы услышите 1 сигнал сирены через паузу, после чего СИД начнет мигать, подтверждая, что система готова к программированию нового передатчика.
  3. Нажмите и удерживайте любую кнопку передатчика до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование нового передатчика произведено. СИД при этом перестанет мигать и будет светиться постоянно.
  4. Для выхода из режима программирования:
    - выключите зажигание или
    - нажмите кнопку Valet еще раз или
    - подождите 15 секунд, не производя никаких действий.
  Вы услышите один короткий и один длинный сигнал сирены, подтверждающие, что система вышла из режима программирования.

  СИНХРОНИЗАЦИЯ ПЕРЕДАТЧИКОВ

  Так как в передатчиках системы используется постоянно меняющийся (динамический) код, в определенных, хотя и достаточно редких ситуациях (например, при нажатии кнопок брелка более 50 раз вдали от автомобиля), может произойти рассинхронизация кодов брелков и системы охраны. В этом случае — подойдите к автомобилю и быстро нажмите кнопку передатчика дважды. Синхронизация будет восстановлена и брелок вновь сможет управлять системой.

  ПРЕДУПРЕЖДЕНИЕ О РАЗРЯДЕ БАТАРЕЙКИ ПЕРЕДАТЧИКА / ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ В ПЕРЕДАТЧИКЕ СИСТЕМЫ

  В корпусе передатчика установлен маленький светодиод, который подтверждает нажатие кнопок передатчика и также показывает состояние батарейки. По мере разряда батарейки Вы можете заметить уменьшение дальности действия передатчика и, соответственно, ослабление свечения светодиода.

  РЕМОНТ АВТОСИГНАЛИЗАЦИИ PANTERA

  Не знаю почему, но автосигнализации приносят на ремонт крайне редко. Толи причина в том, что их обычно отдают в автосервис, то ли автомобильные сигнализации вообще редко ломаются, но наконец среди телевизоров и автомагнитол промелькнуло что-то интересное и оригинальное.

  Автомобильная сигнализация известной и популярной модели pantera qx-55 представляет из себя небольшую пластмассовую коробочку с пачку сигарет. К ней подключается вся периферия – замки, датчики, поворотники, сигнал, и небольшая коробка датчик вибрации. Он выполнен по довольно интересному принципу с ЗП-шкой в качестве чувствительного элемента.

  Всё это хозяйство соединяется между собой немыслимым количеством проводов, среди которых очень легко запутаться при подключении. Что собственно и произошло. Владелец попробовал своими силами переставить автосигнализацию на другую машину, печальный итог чего мы и наблюдаем.

  Вскрываем коробку и видим небольшую плату с несколькими реле и сбоку маленькую платку сверхрегенеративного приёмника. И тут экономия!

  Чувствуется незабываемый запах горелой электроники. А вот и причина – обуглившийся мощный транзистор. Прозванивать его мы конечно не будем:) Возле него всё обгорело, так что все окружающие детали всё-же стоит проверить.

  Один из диодов, IN4005, оказался пробит и звонился накоротко. Остальные элементы вроде уцелели. Выпаиваем транзистор и не найдя похожего под рукой, используем всё, что есть в наличии. Судя по виду транзистора и месту его установки – коллектор коммутирует два реле, он должен быть примерно на 50В 10А. Структура п-н-п, так как эмиттер через реле идёт на плюс питания.

  Восстановив сгоревшие дорожки, временно припаиваем имеющийся аналог – КТ818. Желательно паять в данном случае не сразу на плату сигнализации, а через проводки. Двусторонний монтаж не так легко паять, а тем более, в случае неудачи отпаивать.

  Подключаем питание – светодиод замигал, цепляем на нужные контакты ревун, и пробуем нажать на брелке кнопку “закрыть”. Сигнал пикнул один раз. Нажав кнопку “открыть”, заставляем сигнализацию пикнуть два раза и пощёлкать реле управления поворотниками. Но звук какой то не очень. Вместо короткого чёткого пик-пик, имеется нечно смазанное пиу-у-у. Заменяем КТ818 на какой-то мощный импортный п-н-п. Вот теперь срабатывание сигналки чёткое.

  Вроде всё работает. Чтоб окончательно в этом убедиться, даём нагрузку лампочку 12В на выходы реле и щёлкнув по датчику вибрации заставляем сигнал реветь, а лампу – мигать. Ремонт сигнализации pantera qx-55, произведён удачно.

  Запись №10. Установка сигнализации с автозапуском Pantera SLK-675RS в W201

  Потребовалось какое-то время чтобы побороть лень и поставить её, на самом деле тут главное начать, ничего сложного нет, Я вот только тормозил себя решив разузнать всё подробно) Спасибо огромное всем кто помогал советами 😉

  Сигнализация Pantera SLK-675RS, распишу немного о том, как устанавливал её

  В таком виде она мне досталась, многое пришлось переделать

  Инструкции:
  Первым делом детально надо изучить руководство, полная инструкция по установке Pantera SLK-625RS, SLK-650RS, SLK-675RS installer manual

  Из того что потребовалось:
  1. Разобрать пол салона, чтобы было удобнее всё делать)
  2. Сама сигнализация с комплектующими
  3. Инструкция и руководство
  4. Два диода, рекомендуют 6А05 (Работает и без них)
  5. Концевик капота\багажника
  6. Инструмент, изолента, термоусадка, зажигалок пару штук

  Если кому нужно, общая схема проводки в201

  По 22 контактному разъёму получилось следующее:

  1 — Бело-чёрный — на сирену, к плюсу.

  2 — Коричнево-белый — на коричнево-бело-красный, 11 контакт круглой фишки за приборкой, там два провода таких. Идёт на лампу ручника, нужен для автозапуска.

  3 — Красный — на красный, 6 контакта фишки замка зажигания, постоянное питание.

  6 — Зелёно-чёрный — Концевик капота, сам концевик ставил на рамку телика, правее замка, в квадратное отверстие.

  7 — Зелёный — Концевик багажника, так же как концевик капота подключается по желанию, на работу не влияет.

  8 — Коричневый — Концевик двери, к коричневому проводу концевика двери.

  9 — Белый — В штекере на разъёме выходит один провод, потом разделяется на 2.
  Получается один провод на 9 контакт чёрно-зелёный провод
  Второй провод на 10 контакт чёрно-белый провод

  Два диода, рекомендуют 6А05 (Работает и без них)

  10 — Фиолетово-жёлтый — на фиолетово-белый, 4 контакт фишки замка зажигания.
  Тут важно, фиолетово-белый разрезается на 2 части, часть от замка подключается к фиолетово-белому
  А часть идущая на фишку в блок предохранителей, уже к фиолетовому проводу 6 контактного разъёма сиги

  11 — Чёрный — масса, подключил на колодку массы за воздуховодом

  12 — Красно-белый — на красный, 6 контакта фишки замка зажигания, постоянное питание.

  14 — Фиолетово-белый — На тахометр. Подключал к колодке тахометра возле диагностической колодки под капотом.

  Остальные контакты не задействовал.

  6 контактный разъём питания:

  1 — Красный на 6 контакты фишки замка — Красный

  2 — Оранжевый на 5 контакты фишки замка — Красно-зелёный

  3 — Розово-белый на 3 контакты фишки замка — Красно-жёлтый

  4 — Фиолетовый на 4 контакты фишки замка — Фиолетово-белый, в разрез идущий на фишку в блок предохранителей

  5 — Красный на 6 контакты фишки замка — Красный

  6 — Розовый на 8 контакты фишки замка — Красно-чёрный

  По подключению Центрального замка:

  1 — Зелёно-красный — На питание 12В, на красный 6 контакта фишки замка зажигания, постоянное питание.

  2 — Зелёно-белый — Соединить с 5 контактом сини-чёрным проводом

  3 — Зелёно-чёрный — Врезать в синий провод ЦЗ, в ногах водителя, к концу идущему от двери

  4 — Синий-белый — Врезать в синий провод ЦЗ, в ногах водителя, к концу идущему от вакуумного насоса под задним сидением

  5 — Синий-чёрный — Соединить с 2 контактом зелёно-белым проводом

  6 — Синий-красный — масса, подключил на колодку массы за воздуховодом

  Когда всё подключено, нужно ещё всё запрограммировать.
  Программирование описано подробно в инструкции

  Менял следующие разделы:

  2.3 — установил режим комфорт, 10 сек запирание\ 0.8 сек отпирание, иначе двери не закрывались

  2.8 — контроль работы двигателя по тахометру, для этого потребовалось программировать обороты

  Тут загвоздка, у меня 1.8 с подогревом, соответственно прогревочные 1200 оборотов 27 сек
  В первый раз записал после запуска, уже на высоких оборотах, при автозапуске закусило стартер из-за высоких оборотов
  Потом уже начал записывать с момента проворота ключа, стартер не закусывает

  2.9 — время работы стартера 0.8 сек

  2.13 — ручная коробка передач, без выбора данного режима, автозапуск даже не запустит двигатель

  Подключение приборов:

  — Антену протянул к зеркалу заднего вида, под левой накладкой стойки и под консолью козырьков
  — Датчик удара разместил на кабелях идущих в левой части в ногах водителя, возле колодки питания
  — СИД был уже выведен на левую сетку колонки торпеды
  — Кнопку Валет, ну её там где мне нужно)

  _______________________________________________________________________

  Ну и немного фото с процессом, всё к сожалению не сфоткал, увлекся процессом 😉

  Первым делом разобрал всё, чтобы был свободный доступ к нужным местам, уже не впервой, быстро разобрал собрал) Вот так привёл в порядок проводку контактной группы, доставал контакты из фишки, чтобы просунуть термоусадку Круглая фишка за приборкой, вот сюда подключал датчик ручника от сигнализации, 11 контакт, двойной провод, фишка кстати рассыпалась пока термоусадку пихал, будьте аккураней А вот схема фишки для тех у кого она рассыпалась) Под левой стойкой провёл кабель антенны, далее под козырьками и антенну за зеркало, чтобы не маячила перед глазами, упаковал блок сигнализации и проводку

  Ну и самый торжественный момент, после всех проделанных работ, проверка на работоспособность
  Поворотники мигают при постановке и снятии с охраны, при начале и работе автозапуска
  Двери открываются закрываются
  Сирена рвёт барабанные перепонки при срабатывании
  Автозапуск работает, теперь кайфую с кнопки запускаю двигатель 🙂

  Барабанная дробь… Ожила 🙂

  UPD 08/01/2021: Один хороший человек подсказал решение проблемы "При работе автозапуска вышибает предохранитель на поворотники в блоке предохранителей, либо предохранитель самой сигнализации". Как оказалось проблема была вообще не в подключении, диоды оказались бесполезными, суть была в замене руля, которую Я произвёл до установки сигнализации, как сказал добрый человек, необходимо поменять контакты звукового сигнала местами, и всё заработает. Так всё и оказалось, поменял контакты местами, минус на основную часть руля кинул, плюс на подушку которую нажимаешь для работы гудка, в итоге проблема решена, автозапуск работает, всё шикарно, ещё бы видео можно было прикрепить показал бы 😉

  Всем добра и ровных дорог 😉

  Перестановка контактов местами
  Похожие публикации:
