Как разобрать насос вихрь

Как разобрать глубинный насос – виды, особенности и устройство насосов, причины поломок, основы разборки

Преимуществом частного дома является автономное водоснабжение. Однако рано или поздно даже в идеальных условиях насосное оборудование в скважине может сломаться. Разберем, какие виды насосов бывают, каково их устройство и особенности, каковы основные причины их поломок, в чем состоит специфика поломок моделей конкретных марок, а также как разобрать глубинный насос для профилактического осмотра, ремонта или замены его изношенных частей.

Глубинный насос – виды, устройство, особенности

Глубинный или погружной насос предназначен для подачи воды из колодца, скважины в систему водоснабжения жилища. Также он может при необходимости применяться для откачки залитого подвала, цоколя, ямы, бассейна. Свое название он получил по особенностям эксплуатации – так как для работы полностью погружается в перекачиваемую среду.

Существуют следующие его основные разновидности:

• Центробежный.

В основе используется крыльчатка, иначе называемая рабочим колесом, либо винт (шнек). Вращающиеся лопасти создают центробежную силу, благодаря которой возникает напорная сила для подачи воды к подсоединенному трубопроводу. Центробежные насосы по конструкционным подразделяются на две модификации:

1. Штанговые. Отличаются тем, что рабочая часть и привод находятся в разных частях корпуса и при этом соединены перемычкой-штангой.
2. Монолитные. Их двигатель и рабочее колесо объединены в одну часть.

Чтобы проверить исправность основной рабочей части, потребуется полностью разобрать скважинный насос. Однако это касается только монолитной разновидности. Штанговая дает возможность выполнить только частичную разборку для проверки основных узлов.

• Вихревой.

Аналогичен центробежной модификации, однако характеризуется большей скоростью вращения рабочего колеса.

• Вибрационный.

Принцип действия основан на воздействии электромагнитного переменного поля на специальную мембрану. Ее колебания создают разность давления в рабочих камерах, за счет чего и возникает напорная сила для нагнетания воды в шланг.

В отличие от центробежных аналогов вибрационные могут оказывать негативное воздействие на стенки скважины. Поэтому их применение ограничено и требует специальных условий.

Распространенные причины поломок

Существуют следующие распространенные причины поломок погружных насосов:

• Отключился двигатель.

Наиболее часто мотор отключается по причине срабатывания электрической защиты. Если насос после перезапуска по истечение небольшого промежутка времени опять выключился, необходимо искать повреждения вне него самого. Вероятнее всего неполадки в электроцепи или автомате.

Кроме того, двигатель может выключиться в силу следующих событий:

1. Сгорели предохранители. Если после замены, они снова выйдут из строя, необходимо осмотреть питающий кабель и место подключения к сети.
2. Повредилась часть провода, погруженная в воде. После отключения кабель требуется извлечь и проверить на целостность.
3. Сработала защита от работы вне воды. Необходимо убедиться, что корпус оборудования погружен в воду и на достаточную глубину.

Еще одной причиной выключения привода может стать неисправность реле-давления.

• Мотор работает, но не перекачивает воду.

Если насосный мотор работает, но при этом не перекачивает воду, причиной может стать попросту закрытый перекрывающий вентиль. Чтобы исправить ситуацию, оборудование требуется выключить, а затем осторожно открыть кран и запустить мотор. Вообще работа скважины по возможности должна исключать развитие подобных сценариев, иначе агрегат быстро испортится.

Также причиной могут стать следующие неисправности:

1. Залипание обратного клапана. Глубинный насос требуется остановить, извлечь, разобрать и прочистить пропускной механизм.
2. Засорение сетки входного фильтра. Необходима прочистка и промывка системы фильтрации.
3. Понизился уровень воды в скважине ниже заборного отверстия. Агрегат требуется опустить ниже.

Эксплуатация насоса на сухую, то есть когда водное зеркало опускается так, что забор воды прекращается, может привести к перегоранию мотора. Чтобы не допустить этого, требуется предварительный грамотный расчет динамического уровня скважины.

• Снизилась производительность.

Данная характеристика снижается по причине следующего ряда неисправностей оборудования системы водоснабжения:

1. Частичная забивка клапанов и вентилей.
2. Сужение просвета водоподъемной трубы.
3. Течь водопровода.
4. Неправильные настройки реле-давления.

Поэтому если в основе водоснабжения используется насос надежного производителя, такого, как, например, Джилекс, прежде чем извлечь и разобрать его, необходимо проверить целостность всего трубопровода. Кроме того, снижение давления может происходить и по причине падения напряжения питающей электросети.

• Повысилась частота включения-выключения.

Увеличение количества циклов включения и отключения мотора происходит, когда в системе водоснабжения имеется гидроаккумулятор. Как правило, такая реакция возникает на изменение показателей давления внутри емкости. Последнее является результатом снижения его значения ниже минимально необходимого, либо из-за повреждения мембраны при ее наличии в конструкции бака, либо неисправности датчика давления.

• Подача воды приобрела пульсирующий характер.

Явление наблюдается при падении динамического уровня водного источника. Решение проблемы – опустить агрегат ниже, если, конечно, это позволяет глубина скважины.

• Наблюдается гудение, но вода не поступает.

Мотор может гудеть, но при этом закачка воды не происходит. Причин тому может быть несколько:

1. Рабочее колесо приварило к корпусу. Происходит это по причине длительного нахождения агрегата вне водной среды.
2. Сломался конденсатор пуска.
3. Упало напряжения электросети.

Также мотор может гудеть и не закачивать воду в силу забивки рабочей камеры песком, илом или грязью.

• Двигатель не отключается.

Агрегат часто не отключается по причине неисправности реле-давления. В таком случае может возникать нагрузка на систему, в частности, на гидронакопитель по причине избыточного давления.

Специфика поломок моделей конкретных брендов

Для оснащения автономных систем водоснабжения в большинстве случаев применяются несколько популярных моделей насосного оборудования. Каждому, кто эксплуатирует такие модели глубинных скважинных насосов, как Вихрь СН 90в, Водолей, Джилекс Водомет, Grundfos, Малыш, Ручеек, Marquis – необходимо иметь представление об их устройстве и как их разобрать для ремонта или замены вышедших из строя узлов. Прежде всего нужно знать следующие особенности агрегатов данных марок:

• Водолей. Оборудование часто склонно к перегреву, что особенно актуально при погружении на небольшую глубину. При ремонте вышедших из строя в результате данной неисправности частей уходит порядка половины бюджета от стоимости новой модели. Поэтому по возможности приобретается новый агрегат взамен перегоревшего.

• Grundfos. Основная часть приборов оснащается системой клапанов, которые зачастую приходят в негодность. Еще одной причиной поломки является прогорание теплоизоляционной прокладки, расположенной в корпусе вокруг привода. При ремонтных действиях для ее замены потребуется извлечение мотора.
• Малыш. Главная поломка данной разновидности низко бюджетных вибрационных насосов – обрыв стрежня, к которому крепится мембрана и якорь. Диагностируется по возникновению сильного шума во время работы и прекращению подачи воды.

Видео описание

Видео о том, как разобрать шнековый погружной насос:

• Джилекс. Приводы вихревого и роторного типа изделий данной линейки для работы заполняются маслом. Поэтому главной причиной выхода из строя является его протечка. Для исправления поломки придется обращаться в сервисный центр.
• Вихрь. Наиболее распространенные причины остановки – это отсутствие своевременной смазки в рабочих узлах, поломка обратного клапана, неисправность мембранного аккумулятора. Кроме того, если насос Вихрь будет выше по мощности, чем необходимо, это приведет к чрезмерной закачке не только воды, но и песка в рабочую камеру, в результате чего крыльчатка быстро испортится, и агрегат потребуется разобрать для прочистки или ремонта.
• Ручеек. Как и у любых других моделей вибрационного типа частой причиной поломки являются прохудившиеся клапаны. Также агрегат может перегреться, если будет непрерывно качать более 2 часов.
• Marquis. Для моделей данной линейки характерно прикипание рабочих полостей колеса к корпусу. Поэтому зачастую чтобы агрегат начал качать после запуска, требуется произвести легкий удар по корпусу или трубе, к которой он подсоединен. Полностью устранить недостаток можно только путем регулярной периодической прочистки крыльчатки, или ее полной замены.

Видео описание

Видео-пример ремонта и сборки центробежного глубинного насоса:

Основы разборки

Для того чтобы разобрать центробежный насос автономной системы водоснабжения с целью профилактического осмотра, ремонта или замены изношенных узлов, его необходимо выключить, обесточить, поднять на поверхность и далее выполнить следующий ряд действий:

• Демонтируется фильтр грубой очистки.
• Разъединяется привод с гидравлической частью.
• Для разборки гидравлический блок неподвижно фиксируется за напорную трубку.
• Далее откручивается корпус.
• С вала снимаются механизмы.
• Если на рабочих элементах наблюдается износ, их заменяют на новые.
• Узлы очищаются, промываются, собираются на вал.
• Для разборки моторный блок закрепляется крышкой вверх.
• Крышка свинчивается, уплотнитель демонтируется.
• Масло сливается.
• Далее нижняя крышка выпрессовывается вниз, кольцо-стопор расслабляется и вынимается.
• После этого выбивается нижняя часть вместе с ротором.
• Ротор с подшипниками вынимается.
• В случае износа подшипники с вала и сальник с крышки удаляются и заменяются на новые.
• Осматривается обмотка.
• При необходимости статор ремонтируется.
• В заключении все детали собираются в обратной последовательности.

Видео описание

Видео-инструкция по разборке насоса Джилекс Водомет:

Коротко о главном

Глубинный насос применяется для обеспечения работоспособности автономной системы водоснабжения. Нередко также используется для откачки залитых помещений, подвалов, ям, бассейнов. По конструкционным признаком скважинные насосы разделяются на центробежные монолитные и центробежные штанговые, вихревые и вибрационные. Каждая из разновидностей имеет свои плюсы, минусы, механизм действия и особенности применения.

Наиболее часто глубинное насосное оборудование выходит из строя в силу следующих причин:

• Отключился мотор.
• Привод работает, но не накачивает.
• Уменьшилась производительность.
• Участились включения и выключения.
• Подача стала пульсировать.
• Появилось гудение, но вода перестала поступать.
• Мотор не отключается.

Кроме того, у насосов таких популярных брендов, как Водолей, Джилекс, Grundfos, Малыш, Ручеек, Marquis и Вихрь есть свои характерные особенности поломок – при этом разборка любого из них с целью осмотра, ремонта или замены частей должна осуществлять в соответствии с инструкцией.

Вихрь СН-90 — не запускается скважинный насос. Ремонт, разборка, проверка и замена конденсатора ⁠ ⁠

Записал видео, которое будет полезно, если у Вас (как и у меня) скважинный погружной насос не запускается с первого раза или вовсе не запускается. Мой насос Вихрь СН-90А (СН-90В), но на самом деле все происходящее в данном видео будет справедливо для большинства винтовых (шнековых) насосов. Если Ваш насос запускается, но плохо качает воду, то это видео не для Вас. Вам необходимо просто заменить сам винт и резиновый корпус. Прежде чем разбирать насос, убедитесь, что Ваше напряжение сети в норме. Насосы часто не запускаются из-за низкого напряжения. И проверьте, что насос банально не засорен. Если все в норме, то можете смело повторять за мной 🙂

7.1K поста 41.1K подписчика

Правила сообщества

ЕСЛИ НЕ ХОТИТЕ, ЧТОБЫ ВАС ЗАМИНУСИЛИ НЕ ПУБЛИКУЙТЕ В ЭТОМ СООБЩЕСТВЕ ПРОСЬБЫ О ПОМОЩИ В РЕМОНТЕ, ДЛЯ ЭТОГО ЕСТЬ ВТОРОЕ СООБЩЕСТВО:

Посты с просьбами о помощи в ремонте создаются в дочернем сообществе: https://pikabu.ru/community/HelpRemont

К публикации допускаются только тематические статьи с тегом «Ремонт техники».

В сообществе строго запрещено и карается баном всего две вещи:

В остальном действуют базовые правила Пикабу.

Проще выбросить это шнековое гуано и купить нормальный центробежный насос.

Новенькая от застройщика⁠ ⁠

Еще больше интересного контента про стройку, технадзор и приемку недвижимости Вы можете посмотреть на моем канале в MrNadzor

Просто бизнес⁠ ⁠

Полный обзор с квартиры стоимость от 345 635 ₽/м2 до 580 000₽/м2

— Протечка сифона
— Отсутствие гидроизоляции
— Вздутие МДФ
— Стеклопакеты под замену
— Ламинат под реставрацию
— Малярку переделывать

Напишите, что вы думаете о таком качестве, норм это или лучше Самолету оставаться в экономе и в бизнес не лезть ?

Просто бизнес⁠ ⁠

Еще больше интересного контента про стройку, технадзор и приемку недвижимости Вы можете посмотреть на моем канале в Тг MrNadzor

Заезжай и живи почти⁠ ⁠

Еще больше интересного контента про стройку, технадзор и приемку недвижимости Вы можете посмотреть на моем канале в Тг MrNadzor

Новая квартирка⁠ ⁠

Ответ на пост «Сантехнику чувствовать надо»⁠ ⁠

Засор в сантехнике — не спешите разбирать сифон. Возьмите вантуз, накройте им слив(выпуск) и, (обязательно. очень многие этот важный момент упускают) заткните мокрой тряпкой перелив («дыру» в верхней части мойки/раковины/ванны).

Наберите горячую воду сверху и энергично ткните вниз вантузом раза 2

4. и снимите его со слива. Если вода не ушла, повторите процедуру. В большинстве случаев засор ликвидируется так.

Квартира стояла год без жильцов и вот что произошло⁠ ⁠

Еще больше интересного контента про стройку, технадзор и приемку недвижимости Вы можете посмотреть на моем канале в Тг MrNadzor

Сантехнику чувствовать надо⁠ ⁠

Или почему сантехника не мое. Забился слив в раковине на кухне, пролив горячей водой с спец средствами не помог. Решил разобрать и прочистить. Снимаю сифон, прочищаю всю грязь, волосы, жир, кусочки чего-то/кого-то. Все вымываю. Ставлю на место. Вода течет через слив. Но и из сифона тоже теперь течет.

Снимаю сифон, разбираю, вижу, что вклеенная резиновая прокладка начала расползаться. Срезаю её, нахожу другую, подчищаю края наждачкой, подгоняю. Собираю. Ставлю. Течет, но в новом месте.

Снимаю сифон, разбираю, вижу, что я перетянул соединение, и резиновая прокладка слегка съехала. Поправляю резинку, собираю затянув слегка. Ставлю, течет.

Снимаю, поправляю, затягиваю согласно ГОСТУ, СНиПу используя динамометрические пальцы рук. Ставлю, проверяю, нечего не подтекает, все работает. /
Иду в ванную помыть руки и вижу, что там начал капать кран.

Обычные вещи в тепловизоре⁠ ⁠

Трубное лирическое⁠ ⁠

02 марта 2022 года. СТРЕЛЬНА, часть 1⁠ ⁠

Выполнен монтаж теплых полов и водоснабжения с канализацией в доме площадью 186кв.м. Котельная будет во второй части.

Так как нахожусь на заслуженном отдыхе, то много писать не буду. К тому же достаточно подробно прошелся по дому в видео в конце. Сделаю только акцент на двух моментах, чтобы другие обращали на это внимание при продумывании сантехники.

Бойлерную Павел и Олеся сразу запланировали достаточно большой, чтобы расположить там и котельное оборудование, и стиральную машину. Я же только предложил установить там техническую мойку, к которой и будет подключаться стиральная машина. В частном доме без технической мойки вы всё грязное будете мыть в одном из умывальников, что не практично и не гигиенично.

Ну и второй момент — в дизайн-проекте инсталляции под унитазы на 1 и 2 этажах должны были быть установлены рядом со стеной и обшиваться никому не нужным коробом. Это и дополнительные затраты. и ломаная геометрия стен, лишние углы и съедание пространства. Как обычно, предложил заштробить их в стены, ибо они то позволяли. Заказчики, конечно, согласились.

ИСПРАВЛЕНИЕ ОШИБОК В КОТЕЛЬНОЙ! Коттеджный поселок «Ильино» «Азия Евразия,что за безобразие»⁠ ⁠

Всем салют друзья! Сегодня поступил звонок от молодой пары. Молодая пара купила дом, с уже имеющимся инженерными коммуникациями.

Проблема заключалась в том, что частично не грелись радиаторы, их порядка 19 штук по дому, половина не активна!

Первым делом попросили скинуть фотографии котельной на what’s up, и буквально в течении 3-х минут, после визуального осмотра было принято решение срочно приехать и провести реставрацию.

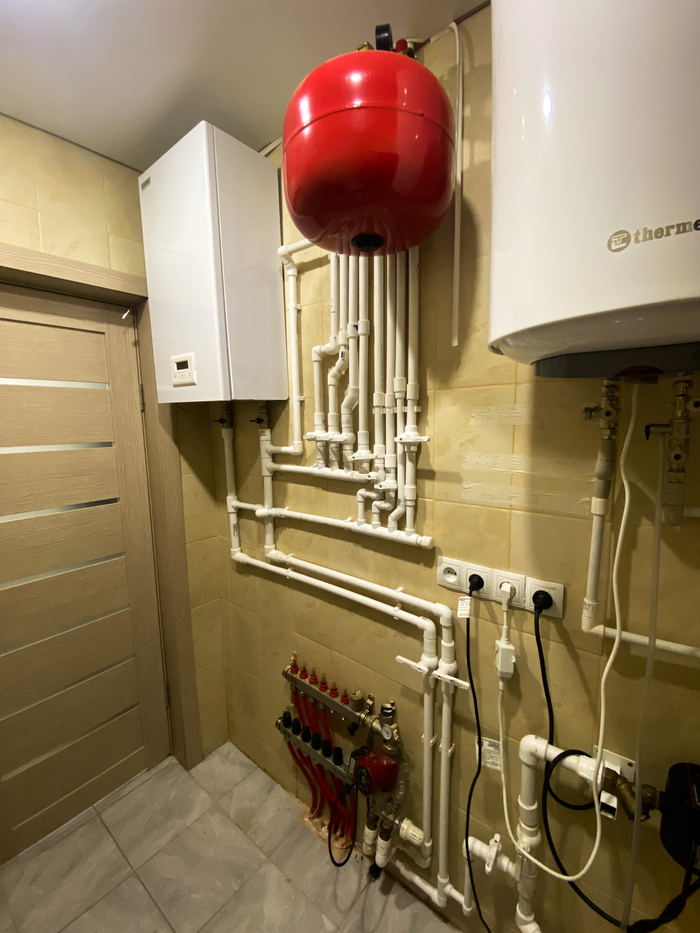

Приехали, сделали осмотр. Фото прикрепляю

Сделано ужасно! Согласитесь ну такое «Г» я не знаю каким утырком нужно быть. Дело в том,что в этом поселке лепят дома как конструктор, и видимо местные пацаны заправляют таким монтажом.Случай не первый.

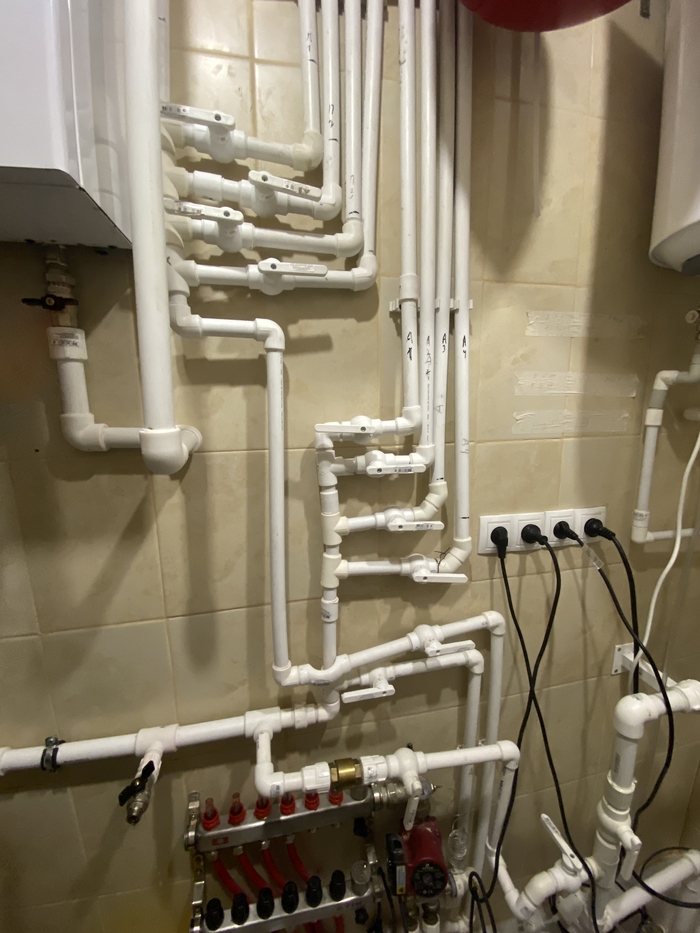

Вот так выглядело все! До нашего приезда.

Классный такой момент еще с обозначениями нам попался. Где «Прямая» обозначена верно,буквой «П» А «Обратка» обозначена буквой «А» (Абратка)
«АЗИЯ ЕВРАЗИЯ,ЧТО ЗА БЕЗОБРАЗИЕ»

1. Пайка отвратительная! Еще неизвестно что под потолком.
2. Заужение диаметров
3. Отсутствие воздухотводчиков и искусственно созданные воздушные мешки. Что привело к глобальному завоздушиванию системы. Удалить не представляется возможным. Но мы смогли!

Сделали все что могли! Исходили от бюджета ребят.Завтра доставим насос на обратку, в ручном режиме спустим весь воздух в системе. Все радиаторы загрели.
Ребята вызывали местных сантехников, и никто не мог устранить данные ошибки. Мы же их победили, и бонусом окультурили.

Вывод: лучше один раз сделать хорошо, чем подкидываться на дешевую цену. Вот что приводит когда пытаешься экономить. Доверяйте только профессионалам.
