Пробило прокладку ГБЦ: признаки, причины, как определить

Любой двигатель внутреннего сгорания имеет в своем составе блок цилиндров и головку блока, между которыми устанавливается прокладка головки блока. Прокладка выполнена из армированного паронита или тонкого металла и имеет уплотнительные кольца по краям отверстий для цилиндров. Помимо этого, в ее теле выполнены отверстия для каналов прохода охлаждающей жидкости и подачи масла. В задачу уплотнителя входит выполнять герметизацию камер сгорания и цилиндров, а также соединений каналов.

Пробило прокладку ГБЦ

При пробое прокладки блока нарушается рабочий режим двигателя, он начинает плохо заводится, увеличивается расход топлива, теряется динамика и мощность силовой установки.

Признаки:

• Резкое повышение температуры охлаждающей жидкости (кипение антифриза);

• Масло в расширительном бачке, либо запах выхлопных газов, следы эмульсии на щупе моторного масла;

Масло попало в расширительный бачок ОЖ

• Появление «Джеки Чан» на щитке приборов;

• Белый дым из выхлопной трубы;

Белым дым из выхлопной трубы

• Уходит антифриз, без признаков течи в соединениях;

• Повышенный уровень моторного масла. Дело в том, что охлаждающая жидкость, попадая в масляную магистраль, поднимает уровень масла.

• Каша на крышке заливной горловины;

Эмульсия на маслозаливной крышке

Причины

• Перегрев охлаждающей жидкости;

• Коробление плоскости головки блока цилиндров;

• Ослабление затяжки головки блока;

• Неправильная схема затяжки болтов крепления головки блока;

• Эксплуатационный износ прокладки;

• Установка некачественной прокладки;

— перегрев двигателя может быть вызван неисправностью водяного насоса или термостата, а также при недостатке охлаждающей жидкости из-за течи в соединениях. Также повышение температурного режима может провоцировать забитый грязью радиатор охлаждения или ослабление, или разрыв приводного ремня принудительного вентилятора.

На фото: очень грязный радиатор

Отказ электровентилятора, в свою очередь, может произойти из-за перегорания предохранителя, разрыва цепи или отказа электродвигателя, а также при неисправности датчика температуры охлаждающей жидкости. При оснащении вентилятора вискомуфтой, его отказ вызван неисправностью муфты;

— плоскость головки блока может получить коробление при сильном перегреве мотора, а также при ослаблении болтов ее крепления;

— не соблюдение схемы затяжки крепления головки блока (всегда указывается заводом с аннотацией к прокладке) или не соответствие указанного момента затяжки, также провоцирует пробой прокладки головки блока;

Последовательность затягивания болтов крепления головки блока цилиндров ВАЗ 2114

— прокладка, выполненная из дешевых материалов с нарушением изготовления, как правило, быстро выходит из строя и требует замены.

Как определить, что прокладка пробита?

Большинство современных автомобилей оснащены замкнутой охлаждающей системой без крышки радиатора и определить неисправность прокладки можно по расширительному бачку. При пробое прокладки в бачок начинают поступать газы, наличие которых можно определить с помощью надувного шарика, резиновой перчатки или изделием №1 (благо по ПДД презерватив должен быть в каждой аптечке).

Схема проверки

Снимается пробка расширительного бачка и на горловину надевается одно из указанных резиновых изделий. Запускается двигатель (должен быть предварительно прогрет) и если в охлаждающей жидкости присутствуют газы, то они начнут надувать резину, что покажет о не герметичности прокладки головки блока.

Проверка прокладки ГБЦ с помощью шарика

Если же при снятии крышки бачка внутри будет присутствовать пар, двигатель еще не вышел на рабочую температуру. После запуска мотора при нажатии на педаль газа, пар начинает облаком выходить из горловины расширительного бачка, а при наборе температуры, жидкость начнет кипеть и выплескиваться наружу, все это покажет, что прокладка блока пробита. При этом сам антифриз может иметь следы моторного масла.

Плюс к этому из выхлопной трубы будет выходить густой белый дым, а после запуска двигателя окончание трубы глушителя будет иметь жирноватую окантовку и под низом трубы будут видны следы жидкости. Если попробовать их на вкус (без фанатизма), то жидкость будет сладковатой.

Можно также при работе мотора прижать ладонь к выходу трубы глушителя, после чего на ладони появится след жидкости, который на вкус будет сладковатым, что тоже подтвердит о не герметичности прокладки.

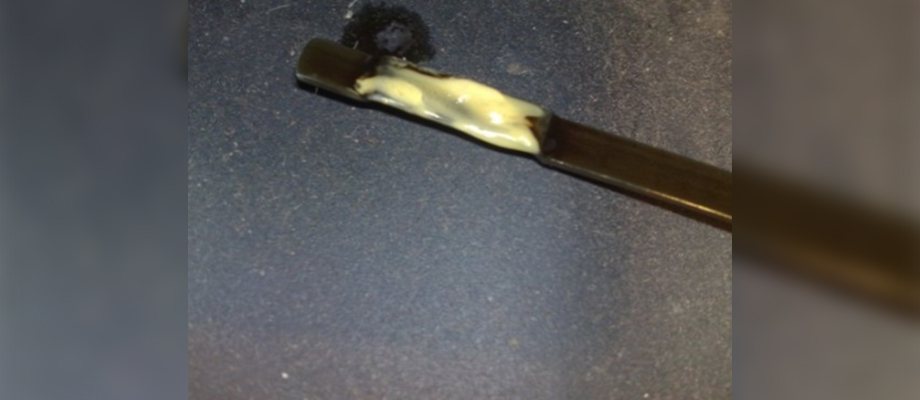

Определить неисправность уплотнения можно и по масляному щупу, крышке заливной горловины и патрубку вентиляции картера (внутри следы эмульсии), а также и после снятия крышки клапанов, где масло будет иметь вид эмульсии, то есть смесь масла с антифризом.

Что делать?

При обнаружении вышеперечисленных признаков, прокладку ГБЦ необходимо заменить, других вариантов в подобной ситуации нет. При замене уплотнения нужно учитывать несколько моментов.

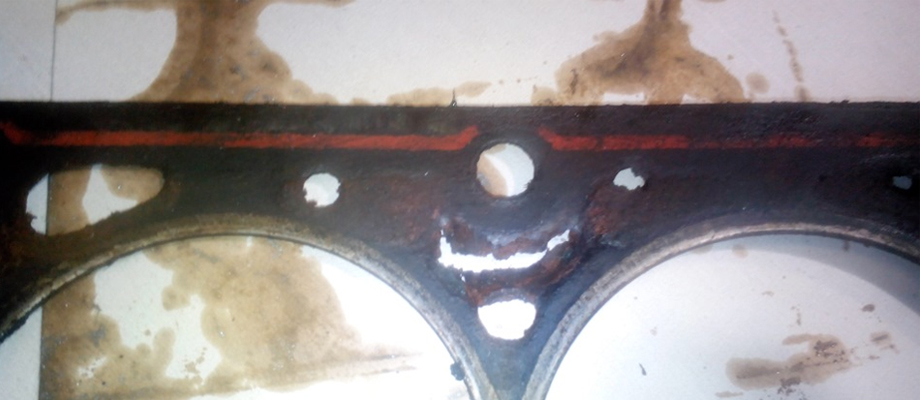

1) Внимательно осмотреть снятую прокладку, чтобы определить, где именно произошел ее разрыв, либо где она не полностью прилегала к плоскости головки.

На фото: ГБЦ ВАЗ 21099

2) Проверить плоскость головки на прогиб. Обычно образуется «яма» в средней части плоскости и при обработке фреза берет только начало и конец плоскости, не задевая среднюю часть. На практике, практически 90% головок требуют фрезеровки, не зависимо от пробега, так как после перегрева коробит плоскость.

На фото: фрезеровка ГБЦ

3) В случае, когда после пробоя прокладки масло пошло в охлаждающую жидкость, то необходимо слить весь антифриз, промыть систему и заправить новой жидкостью. То же самое, при обнаружении эмульсии в поддоне двигателя, также необходимо перед заменой масла, выполнять промывку масляной магистрали, промывочным маслом.

Резюме

При обнаружении любых из перечисленных признаков неисправности уплотнения головки блока, не откладывая на спасительное потом, сразу принимайте меры к решению проблемы, так как длительная езда с подобной неисправностью может закончится сложным и дорогостоящим ремонтом мотора или его заменой.

Почему может пробивать прокладку ГБЦ, как это определить и что делать

Пробой, возникающий в прокладке головки блока цилиндров, или просто ГБЦ, не приводит ни к чему хорошему. Это неприятное для любого автовладельца явление.

Повреждение этого элемента моментально негативно отражается на работе отопительной системы, перегревается мотор, из-под капота начинает валить дым, в моторном масле оказывается эмульсия.

Если автомобилист столкнулся хотя бы с одним из этих признаков, первым делом нужно проверять состояние прокладки или уплотнителя ГБЦ.

Существуют разные причины и признаки пробитой прокладки, которые требуют соответствующий действий со стороны владельца транспортного средства. Автомобилист может сам научиться определять наличие проблем в этом узле. Ещё он обязан знать, как действовать в подобной ситуации.

Что такое прокладка

Прежде чем говорить о причинах того, почему вдруг пробило прокладку ГБЦ, нужно разобраться в сути этого элемента. Ведь многим кажется, что это обычный уплотнитель, который не должен играть ключевой роли в работоспособности двигателя и его систем. На практике всё обстоит иначе, поскольку уплотнителю отведено огромное значение в конструкции мотора.

У ДВС имеется два ключевых компонента его конструкции. Это блок, где располагаются цилиндры, а также сама головка этого блока, более известная как ГБЦ. То есть речь идёт о двух составляющих двигателя, которые соединяются между собой креплениями, а для обеспечения герметичности применяется та самая прокладка.

Основной задачей уплотнителя является обеспечение герметизации камер сгорания и всех внутри проходящих каналов, необходимых. Если же её пробивает по тем или иным причинам, это приводит к нарушениям работоспособности силового агрегата.

При производстве прокладок изготовители используют тонколистовой металл или армированный паронит, который имеет дополнительные металлические окантовки непосредственно под камеры сгорания. Стенки между некоторыми имеющимися отверстиями в изделии бывают крайне тонкими. И если неправильно установить элемент, он быстро прогорит.

Чтобы прокладка служила максимально долго и эффективно, важно обеспечить идеальное прилегание между поверхностями блока и головки. Здесь требуется обеспечить идеальную чистоту, отсутствие любых шероховатостей и неровностей.

Ещё одним важным условием долговечности является правильное закручивание крепёжных болтов, что осуществляется в строго заданной последовательности и с чётко контролируемым моментом затяжки. Для этого автопроизводители обязательно прикладывают инструкцию с подробной схемой и описанием моментов затяжки при выполнении ремонтно-восстановительных работ, предусматривающих разъединение головки и блока.

Причины неисправности

Определившись с понятием и значением элемента, теперь следует разобраться, почему может прогорать прокладка ГБЦ.

Несмотря на разнообразие возможных причин, чаще всего такое происходит из-за самого обычного перегрева при повышении температуры двигателя выше допустимых значений. Сам перегрев может возникать под влиянием разных факторов.

Когда мотор перегревается, крышку немного ведёт, тем самым нарушается плоскость прилегания и соприкосновения двух элементов через прокладку. Результат не заставляет себя долго ждать, и происходит разгерметизация с опасными последствиями. Практика и опыт обращений в автосервисы наглядно показывает, что изменение геометрии в основном касается головок, изготовленных из алюминия. Чугунные аналоги с таким не сталкиваются. В случае с чугуном выше вероятность образования трещины от перегрева, нежели искривление.

Ещё перегрев может приводить к накаливанию самого уплотнителя до экстремальных температур, что влечёт за собой изменения структуры и геометрии изделия. Следствием тоже становится процесс разгерметизации. Подобное встречается в машинах, где используются железоасбестовые виды прокладок.

Помимо прогорания, есть и другие причины, почему может пробивать прокладку ГБЦ. Здесь уже вина лежит в основном на мастерах, которые нарушают правила затяжки, не соблюдают установленные правила и не используют указанные в инструкции моменты. Причём к негативным последствиям может привести избыточная и недостаточная затяжка.

Если перетянуть уплотнитель, он попросту разрушится. Такое часто происходит при использовании прокладок из низкокачественных материалов.

Не затянув полностью прокладку, выхлопные газы начнут выходить наружу, то есть уплотнитель не будет обеспечивать полноценную герметизацию. Причём изначально газ может выходить незначительными и незаметными порциями. Но при взаимодействии с воздухом материал уплотнителя начнёт изнашиваться, что в конечном итоге приведёт к более явным признакам.

Но всё же к наиболее очевидным причинам неисправности относят изначально низкое качество уплотнителя. Некоторые производители используют сырьё, которое плохо справляется с поставленными задачами. Не всегда головка выдерживает даже гарантийный период.

Чтобы у вас не возникали подобные неприятности с двигателем, старайтесь использовать лишь высококачественные изделия. Причём бренд здесь не играет ключевую роль, поскольку на рынке активно распространяются подделки под именами известных компаний. Лучше обращаться в специализированные и сертифицированные магазины.

Нельзя исключать такую простую причину как износ. Это расходник, имеющий ограниченный срок службы. Если машина старая и двигатель постепенно теряет свою эффективность, есть вероятность прогорания или пробивания прокладки. Её потребуется заменить, строго соблюдая регламент, последовательность и момент затяжки.

Характерные признаки

Также автовладельцу обязательно нужно ознакомиться с признаками прогоревшей прокладки ГБЦ. Это позволит вовремя диагностировать неисправность и принимать соответствующие меры по её устранению.

Существуют различные симптомы, указывающие на то, что прокладку ГБЦ в вашем двигателе пробило. Появление любого из них является причиной обратиться в автосервис, либо попытаться справиться с задачей своими силами. При наличии динамометрического ключа и схемы затяжки, регламентированной производителем, замену можно выполнить своими руками. Но тут уже каждый решает, как лучше поступить.

Исходя из всего сказанного выше, можно отметить, что задачей уплотнителя ГБЦ является герметизация блока, а также защита от проникновения газов из рабочих цилиндров в моторный отсек и от смешивания используемых жидкостей (топливо, масло и антифриз) между собой.

Обращайте пристальное внимание на характерные симптомы. Они подскажут, что в области головки блока цилиндров возникли проблемы, прокладка прогорела или была пробита.

• Из-под прокладки выходит выхлопной газ. Наиболее очевидный и легко диагностируемый симптом. Когда целостность уплотнителя нарушается, через него выходит выхлоп, оказывающийся в подкапотном пространстве. Визуально заметить такой признак сложно. Плюс выхлоп начнёт сопровождаться громким звуком. Но при незначительной разгерметизации подобный симптом остаётся незамеченным долгое время.
• Прострелы, возникающие между рабочими цилиндрами. Частично это напоминают ситуацию с троением силового агрегата. Топливовоздушная смесь из одного цилиндра смешивается с выхлопом в другом цилиндре. При такой неисправности запустить двигатель бывает сложно, хотя после прогрева всё нормализуется. Определить наличие проблемы можно путём измерения компрессии в цилиндрах. Если пробой присутствует, тогда показатели компрессии в разных цилиндрах будут существенно отличаться.
• Выхлоп попадает в антифриз. Когда пробивает прокладку, из корпуса блока газы могут небольшими порциями проникать в систему охлаждения двигателя. Тут рекомендуется открутить радиаторную крышку или крышку на расширительном бачке. Если произошла утечка большого количества газов, вы увидите активный процесс бурления. При небольшом объёме пузырение становится не таким заметным. Здесь на помощь автомобилистам приходят воздушные шарики, пакеты и презервативы.
• Проникновение жидкости охлаждения в цилиндр. Такое возможно, если разрыв возникает в зоне между камерой сгорания и каналом рубашки системы охлаждения. Диагностировать неисправность обычно удаётся за счёт выхода белого дыма через выхлопную трубу. Параллельно в расширительном бачке начинает уменьшаться уровень жидкости охлаждения. Чем больше ОЖ проникает в цилиндры, тем более белым будет дым.
• Утечка масла. Через прокладку также может начать вытекать наружу моторное масло. Это один из признаков прогара уплотнителя, когда разрывает внешнюю оболочку. Определить неисправность довольно легко, поскольку в районе стыка блока и головки появятся следы масла. Хотя тут причина кроется не только в этом.
• Температура мотора быстро возрастает и до высоких значений. Это обусловлено проникновение горячего выхлопа в охладительную систему, которая уже не может справиться с такими тепловыми нагрузками. Параллельно с заменой уплотнителя ГБЦ обязательно промывается система охлаждения.
• Смешивается ОЖ и масло. Тут возникает несколько иная ситуация, когда тосол или антифриз попадает в моторный отсек и перемешивается с маслом. Подобная неисправность крайне негативно отражается на состояние мотора, что обусловлено потерей маслом его смазывающих свойств. Износ значительно ускоряется, двигатель способен быстро выйти из строя. Обнаружить проблему удаётся за счёт появления масляных пятен при открытии расширительного бачка. Автомобилисту рекомендуется открутить крышку на маслозаливной горловине и посмотреть на её внутреннюю поверхность. Если там имеется эмульсия с оранжевым оттенком, ОЖ точно попала в смазку. Такую же эмульсию можно обнаружить ещё и на масляном щупе.
• Слабая работа отопителя. Когда прогорает прокладка, в рубашку системы охлаждения проникает выхлопной газ. Это способствует активному завоздушиванию теплообменника (радиатора печки). Тем самым падает эффективность его работы. Параллельно могут наблюдаться резкие скачки температуры антифриза.
• В патрубках радиатора увеличивается давление. Если герметизация блока и головки нарушается, выхлоп следует в систему охлаждения, проникая туда через патрубки. На ощупь они могут становиться твёрдыми. Проверить это легко, просто сжав патрубок рукой.
• Свечи покрываются нагаром. Либо же они становятся мокрыми, поскольку в цилиндрах оказывается жидкость охлаждения, состоящая в основном из воды.

Очевидным признаком того, что двигатель перегрелся, является появление конденсата на поверхности. Это косвенный симптом прогоревшей прокладки либо же образовавшейся трещины в блоке.

Ознакомившись со всеми возможными признаками прогоревшей на двигателе прокладки ГБЦ, следует узнать о методах диагностики неисправности, которые порой легко применять своими руками.

Методы диагностики

При обнаружении прямых или косвенных признаков перед автовладельцем возникает новая задача. Ему необходимо разобраться в том, как проверять прокладку ГБЦ на предмет пробоя.

Всего существует несколько методов. Причём диагностика достаточно простая, и её можно применять в гаражных условиях. Опыт здесь не играет ключевой роли, поскольку с поставленной задачей справятся и начинающими автомобилисты.

Если вам интересно и необходимо знать, как проверить, была ли пробита на двигателе автомобиля прокладка ГБЦ, выполните следующие манипуляции. Любой из представленных методов подходит для получения точного ответа касательно целостности и текущего состояния уплотнителя между блоком и головкой.

1. Визуальный осмотр. Наиболее простой вариант, как самому можно определить, что на двигателе пробита или изношена прокладка ГБЦ. Здесь нет определённого и строгого алгоритма действий. Неисправность определяют просто путём визуального наблюдения. Сначала нужно запустить двигатель, открыть капот и присмотреться к области соединения блока и головки. Если через щели выходит даже небольшой объём дыма, проблема есть. Также можете прислушиваться к поведению мотора, который может начать выдавать нехарактерные звенящие звуки.
2. Проверка радиатора и расширительного бачка с ОЖ. Ещё обязательно проверяется горловина, с помощью которой в рамках планового ТО заливается новое моторное масло. Метод тоже визуальный. Просто открутите все крышки и внимательно на них посмотрите. Не забудьте заглянуть внутрь бачка. Если жидкость охлаждения проникла в мотор, на крышке маслозаливной горловины, вы увидите характерную рыжую эмульсию. Если масло оказалось в антифризе, тогда маслянистые пятна появятся на крышке радиатора или же расширительного бачка.
3. Наблюдение за выхлопной трубой. Запустите двигатель. Можете попросить помощника немного погазовать, чтобы увеличить объём выходящего дыма из выхлопной трубы. Если вы видите на выходе дым белого цвета, фактически являющийся паром, проблема с пробитой прокладкой наверняка есть. При использовании антифриза через трубу обычно выходит дым белого цвета с характерным сладким оттенком. Дополнительно загляните в расширительный бачок с ОЖ. Если уровень постепенно падает, тогда вы вероятно диагностировали пробой прокладки. Хотя признак считается косвенным.
4. Проверка наличия выхлопа в системе охлаждения. Чтобы сделать это, можно воспользоваться одним из 2 методов. Первый способ предусматривает откручивание крышки на радиаторе или расширительном бачке. Если внутри наблюдается активное бурление, это плохой признак. Второй метод заключается в применении воздушного шарика или обычного презерватива. Изделие натягивается на горловину бачка, сняв перед этим крышку. Затем запускается двигатель при оборотах около 3-5 тысяч в минуту. Если шарик или презерватив надувается (быстро или медленно), произошла разгерметизация. То есть в ближайшее время потребуется заменить прокладку.

Все методы используются уже не один десяток лет, но продолжают оставаться эффективными, простыми и достаточно точными. Да, вы можете потратить лишние деньги и отправиться на диагностику в автосервис. Но чтобы сэкономить, лучше самому определить неисправность, а далее уже поручить замену мастерам или сделать всё своими руками.

Самостоятельная замена прокладки потенциально сложна и тяжело выполнима без наличия соответствующего опыта и специального инструмента. Также не стоит доверять гаражным СТО, не имеющим лицензии. Тут лучше потратить больше денег, но отдать машину в надёжные руки специалистам, которые предоставят гарантии на выполненную работу.

Что делать в случае разгерметизации

Вне зависимости от того, насколько сильно был повреждён уплотнитель, действовать в сложившейся ситуации всегда нужно только по одному сценарию.

Неопытные автомобилисты часто интересуются, можно ли ездить на машине с пробитой, пусть даже и не сильно, прокладкой ГБЦ. И что будет цилиндру, если продолжить эксплуатацию.

Некоторые скажут, что я ездил спокойно в прошлый раз и смогу продолжить поездку без замены и принятия каких-либо экстренных мер. Но в действительности далеко вы уехать не сможете. Если не остановить процесс разгерметизации вовремя, это приведёт к катастрофическим последствиям для транспортного средства. Прокладка полностью прогорит, начнётся смешивание рабочих жидкостей, проблемы с охлаждением, выхлопом и пр. Итогом может стать полный отказ мотора, который не всегда подлежит восстановлению даже при учёте проведения капитального ремонта.

То есть ехать вы можете, если увидели слабое проявление первых признаков пробитого уплотнителя. Но ехать следует до гаража или ближайшего автосервиса, где вам помогут решить проблему.

Пробитая или прогоревшая прокладка говорит лишь о том, что её нужно менять. При этом процедура подразумевает выполнение нескольких процедур:

• Для начала снимаются все узлы и элементы подкапотного пространства, соединённые с двигателем и мешающие доступу к головке блока.
• Затем откручиваются болты. В большинстве случаев старые болты уже не пригодны к дальнейшему использованию. Помимо прокладки, придётся купить комплект новых болтов.
• При нарушении плоскости головки, проводится работа по шлифовке поверхности. Тут не обойтись без специальных станков, которые вряд ли есть у рядового автовладельца в гараже.
• Новая прокладка обязательно приобретается с учётом того, какой толщины слой металла был снят в процессе шлифовки.
• Головка и блок очищаются от всего накопившегося нагара в местах стыка с уплотнителем. Все следы старой прокладка тщательно удаляются.
• Ещё предстоит полная ревизия всех поверхности. Задачей автовладельца или мастера, который проводит ревизию, является обнаружение зазоров. Они могут присутствовать, но не должны превышать 0,5-1 миллиметр. Если зазоры есть на головке, придётся её шлифовать или покупать новую ГБЦ.
• В процессе замены рекомендуется наносить на поверхности стыковки слой смазки графитового типа. Это придаст уплотнителю дополнительную мягкость и позволит лучше занять оптимальную позицию на поверхности.

Когда все мероприятия по замене будут завершены, в течение нескольких недель или сотен пройденных километров крайне важно следить за работоспособностью силового агрегата, не перегружать его и наблюдать за возможным появлением признаков износа уже с новым уплотнителем.

Не нагружайте мотор сразу после смены прокладки. Дайте ему поработать при малой и средней нагрузке. Так уплотнитель полноценно встанет на своё место и гарантирует нужный уровень герметичности.

Большую роль играет то, насколько качественным было изделие изначально, и соблюдали ли вы правила затяжки, которые предусмотрены производителем и обязательно внесены в руководство по эксплуатации. Отклонение от этих норм не гарантирует хороший результат. Вы можете зря потратить деньги, время и силы.

Выбор прокладки

В завершении стоит затронуть вопрос выбора подходящего уплотнителя ГБЦ. Их изготавливают на основе металла и паронита. Потому закономерно автомобилистов интересует, какой из представленных материалов лучше, и что стоит использовать.

У каждого вида прокладки есть свои сильные и слабые стороны. При выборе нужно ориентироваться на рекомендации вашего автопроизводителя. Если в руководстве сказано, что использовать нужно именно металлические или же паронитовые изделия, действовать наперекор рекомендациям категорически нельзя.

Металлические уплотнители обладают повышенной прочностью по сравнению с конкурентом. Их обычно устанавливают на моторы с повышенной мощностью и при использовании турбокомпрессора. Если же ваша машина имеет средние показатели мощности, и вы эксплуатируете её без чрезмерной нагрузки, паронит прекрасно справится с поставленными задачами.

Одновременно большую роль играет качество изделия и правильность его установки. Прокладки лучше покупать от проверенных производителей через сертифицированных продавцов, чтобы избежать приобретения подделки. Затем так же важно правильно установить изделие. Когда уплотнитель стоит неровно, он быстро прогорит вне зависимости от того, насколько прочным был материал изначально.

В ситуациях, когда на машине пробивает прокладку головки блока и водитель наблюдает соответствующие признаки, продолжать длительную поездку нельзя. Вы в теории можете добраться до пункта назначения, но к тому моменту двигатель пострадает настолько сильно, что в лучшем случае потребуется дорогостоящий или капитальный ремонт.

Заметив первые признаки, обязательно отправляйтесь к гаражу или в автосервис. Важно не просто обнаружить факт повреждения прокладки, но и понять причину, из-за чего это произошло.

Признаки пробитой прокладки ГБЦ

Головка блока цилиндров (ГБЦ) — одна из главных составных частей в двигателе внутреннего сгорания. Этот узел можно условно назвать крышкой, которая накрывает блок цилиндров сверху.

Однако в большинстве современных силовых агрегатов функциональное назначение ГБЦ гораздо шире и не ограничивается простой защитой. В ней, как правило, размещаются свечи, форсунки, клапаны, распредвал и другие детали.

Также в ГБЦ проходят каналы циркуляции смазки и охлаждающей жидкости. Головка прикручивается к блоку цилиндров, а между ними размещается уплотнительная прокладка, основное назначение которой — надежная изоляция цилиндров от внешней среды и друг от друга, чтобы исключить утечку газов из камер сгорания.

Прокладка ГБЦ также предотвращает утечку моторного масла и антифриза и не дает жидкостям смешиваться между собой. Прокладка может быть сплошной медной или изготовлена из нескольких слоев стали, между которыми имеются прослойки из высокоэластичного полимера (эластомера).

Можно встретить эластомерные прокладки на стальном каркасе. Часто применяется также композитный материал на основе асбеста и каучука (паронит), однако эта технология уже считается устаревшей. При определенных условиях эта деталь может оказаться поврежденной.

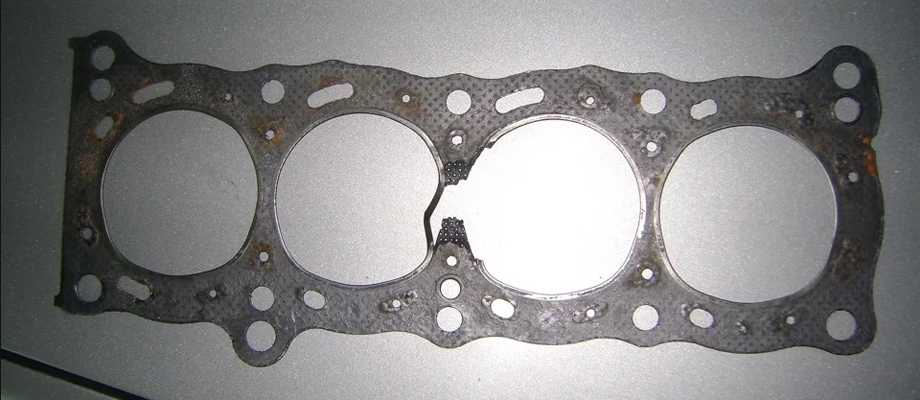

Пробитая прокладка ГБЦ выглядит примерно так

Пробой случается не так уж редко и грозит весьма неприятными последствиями. Поэтому совсем не лишним будет знать, что к этому приводит и как в такой ситуации поступить.

Почему происходит пробой

Нередко пробой становится результатом неправильной установки головки или прокладки. Установка и закрепление ГБЦ должны происходить по строгой схеме в соответствии с инструкциями завода-изготовителя.

При закручивании болтов необходимо соблюдать определенную последовательность, а затяжка должна производиться динамометрическим ключом с точно заданным моментом. Сами болты во многих случаях не годятся для повторного использования, их нужно заменять на новые при замене прокладки и не забывать смазывать резьбу.

Нарушение этих правил приводит к неравномерному прилеганию соединяемых поверхностей и нарушению герметичности Иногда производитель рекомендует через некоторое время после сборки произвести повторную затяжку болтов для компенсации влияния нагрева и вибрации. Не стоит пренебрегать этой рекомендацией.

Прилегание может оказаться неравномерным и в том случае, если сопрягаемые поверхности искривлены, загрязнены или имеют дефекты — выпуклости, выбоины, царапины. Поэтому перед сборкой нужно внимательно осмотреть соединяемые поверхности блока цилиндров, головки и прокладки и убедиться в том, что на них отсутствуют грязь и повреждения.

Одной из основных причин, приводящих к пробою прокладки ГБЦ, является перегрев мотора. Перегрев двигателя способен привести ко множеству негативных последствий, включая деформацию прокладки и прилегающих к ней поверхностей.

А перегревается агрегат в большинстве случаев из-за проблем в системе охлаждения — неисправный термостат, неработающая помпа, недостаточный уровень охлаждающей жидкости (ОЖ). Наконец, низкое качество самой прокладки может обернуться ее пробоем через какое-то время после установки. С этим всё понятно — лучше избегать экономии на критически важных вещах.

Признаки пробоя

Некоторые симптомы явно указывают на повреждение прокладки ГБЦ, другие не столь очевидны. Хотя мотор некоторое время может продолжать работать устойчиво, важно не упустить момент и не довести ситуацию до критической.

1. К явным признакам относится выход выхлопных газов наружу из мотора. Он заметен визуально и обычно сопровождается громкими хлопками из-под капота.
2. Если повреждение затронуло место прохождения канала системы охлаждения, газы могут попадать в ОЖ. Бурление или пена обычно хорошо видны, если снять крышку расширительного бачка или радиатора (будьте осторожны, система находится под давлением!). Из-за наличия газа в жидкости шланги системы охлаждения могут раздуваться и становиться твердыми.
3. Возможен и обратный процесс, когда антифриз через повреждение прокладки затекает в камеру сгорания. Обычно об этом свидетельствует белый дым из глушителя, который появляется не только в процессе прогрева мотора или при высокой влажности. Через некоторое время становится заметным падение уровня ОЖ. О проникновении антифриза в цилиндры говорят также мокрые свечи или сильный нагар на них.
4. Если в расширительном бачке системы охлаждения видны маслянистые пятна, а на внутренней стороне крышки масляной горловины имеется налет, напоминающий желтоватую сметану, значит произошло смешивание охлаждающей жидкости и моторного масла. Такую эмульсию можно обнаружить и на масляном щупе. И скорее всего виной тому повреждение прокладки ГБЦ.

5. При смешивании жидкостей иногда может наблюдаться такое парадоксальное на первый взгляд явление, как повышение уровня масла. Но ничего странного в этом нет, ведь при проникновении антифриза в систему смазки он разбавляет масло, увеличивая его количество. Конечно, качество смазки мотора при этом резко ухудшается, а износ деталей усиливается.
6. Поскольку при пробое прокладки часто бывает затронута система охлаждения, то это негативно сказывается на отводе тепла от мотора и его температура заметно растет.
7. Неустойчивая работа мотора, троение, падение мощности, увеличение потребления топлива может наблюдаться, если у прокладки разрушена перегородка между цилиндрами.

8. В случае неправильной установки ГБЦ или пробоя прокладки с ее внешней стороны на двигателе могут появляться подтеки масла или антифриза.

Как проверить прокладку блока цилиндров

Не всегда имеются явные признаки пробоя прокладки. В некоторых случаях нужны дополнительные проверки. Например, неустойчивая работа и повышенная прожорливость двигателя могут иметь различное происхождение.

Ясность в этой ситуации внесет проверка компрессии. Если она близка по величине в соседних цилиндрах, но заметно отличается от других, то скорее всего стенка прокладки между цилиндрами повреждена.

Когда газы проникают в систему охлаждения в малом количестве, то пузырьки в расширительном бачке будут незаметны. Если надеть на горловину герметичный полиэтиленовый или резиновый пакет (вот и презерватив, наконец-то, пригодился!) и запустить мотор, то при наличии газов в антифризе он понемногу будет надуваться.

Как поступить, когда повреждена прокладка ГБЦ

Если выяснилось, что прокладка пробита, ее необходимо срочно менять. Вариантов здесь нет. Стоит она не слишком дорого, хотя значительно больше придется выложить за работу по ее замене, учитывая, что процесс этот достаточно сложный и трудоемкий. Продолжать ездить на машине с пробитой прокладкой ГБЦ крайне нежелательно, так как одна проблема вскоре обязательно потянет за собой другие.

Деформация головки из-за перегрева, разрыв шлангов системы охлаждения, заклинивание мотора — вот далеко не полный список. Соответственно будет расти и стоимость ремонта. При покупке не стоит слишком заморачиваться материалом прокладки, на долговечности детали он сказывается мало. Гораздо важнее качество ее изготовления, ведь вам, конечно, не захочется через какое-то время вновь столкнуться с той же проблемой.

Поэтому лучше купить фирменную прокладку или аналог надежного производителя. И не забудьте приобрести новые болты. Не следует устанавливать старую прокладку, даже если она не повреждена, поскольку повторное обжатие не гарантирует надежность и герметичность уплотнения.

Если имеются дефекты на сопрягаемых плоскостях блока цилиндров и головки, их необходимо будет отшлифовать. Лучше воспользоваться специальным прецизионным станком, хотя при наличии опыта и терпения возможно произвести шлифовку посредством шлифовального круга и даже наждачной бумаги.

Снятый в результате шлифования слой нужно компенсировать увеличенной толщиной прокладки. Это обязательно нужно учесть при покупке.
Если в результате пробоя смешались антифриз и моторное масло, придется промыть систему смазки и систему охлаждения и заменить обе рабочие. жидкости.

Когда прогорает прокладка ГБЦ

Прокладка ГБЦ является уплотнительным элементом, который устанавливают между головкой и блоком агрегата. Она предназначена для обеспечения герметичности. Прокладка предотвращает выход отработавших газов и топливовоздушной смеси из рабочего цилиндра, а также утечку тосола и смазочного материала. При ее порыве потребуется провести замену. Ниже рассмотрим причины появления неисправности и признаки, по которым можно ее выявить.

Основные симптомы поломки

Автомобилист может самостоятельно определить повреждение уплотнительного элемента по нескольким признакам. Более точная диагностика возможна с использованием специализированного оборудования. Поэтому лучше обратиться в техцентр, располагающий материально технической базой для проведения работ такого типа. Признаки поврежденной прокладки :

• Нестабильная работа агрегата. Мотор троит. Этот признак подтверждает прорыв прокладки между камерами сгорания. При сжатии топливовоздушная смесь переходит из одного цилиндра в другой. Из-за этого невозможно обеспечить требуемую компрессию. Агрегат работает нестабильно.
• Светлый дым или пар из выхлопной трубы. Проявляется при попадании тосола в камеру сгорания. Под действием высокой температуры антифриз испаряется. Это выражается выходом пара вместе с продуктами горения в атмосферу. Кроме этого, прорыв уплотнительного элемента между каналом с тосолом и рабочим цилиндром может выражаться в постоянном снижении уровня антифриза.
• Утечка антифриза из расширительного бачка. По причине того, что прогорела прокладка головки , охлаждающая жидкость уходит в поддон картера или рабочие цилиндры.
• Появление эмульсии в бачке или в поддоне картера. Это жидкость беловато-желтого цвета, оседающая на поверхностях. В некоторых случаях эмульсия наблюдается на масляном щупе. Это происходит при смешивании охлаждающей жидкости и смазочного материала в поддоне картера.
• Появление пузырьков при запущенном агрегате в бачке. Такой признак свидетельствует о попадании продуктов горения в каналы охлаждения.
• Выход отработавших газов, антифриза или масла в месте соприкосновения ГБЦ и блока цилиндров. При прорыве прокладки нарушается герметичность. При этом жидкости и газ могут выходить наружу.

Существует еще несколько признаков, по которым можно понять, что прогорела прокладка под головкой . Это ухудшение работоспособности отопителя, наличие нагара на свечах, перегрев двигателя, падение мощности и динамических характеристик. Такие признаки свидетельствует и о других неисправностях, поэтому при их возникновении лучше обратиться к специалистам для проведения качественной диагностики.

Эмульсия в бачке

Причины пробоя прокладки ГБЦ

Прокладка головки блока цилиндров прогорает по нескольким причинам. Часто они связаны с нарушениями, допущенными при установке головки блока цилиндров или с неправильной эксплуатацией транспортного средства. Среди распространенных причин повреждения прокладки ГБЦ перегрев двигателя, неправильное усилие приложенное при затяжке болтов, плохое качество прокладки и искривление головки.

ГБЦ и блок цилиндров на многих моторах изготавливаются из разных материалов. Так головка может быть выполнена из алюминиевого сплава, а БЦ из чугуна. Из-за превышения допустимой температуры часто такие ГБЦ изменяют свою конфигурацию. Перекос головки приводит к ослаблению прижима прокладки. В результате уплотняющий элемент рвется под давлением газов из камеры сгорания или жидкости системы охлаждения, а также смазки. Повышенный нагрев двигателя внутреннего сгорания может возникнуть по причине:

• Движения на перегруженном автомобиле.
• Неисправности системы охлаждения.
• Неправильной работы тормозной системы.
• Недостаточного количества жидкости.

Учитывая то, что перегрев силового агрегата является основной причиной выхода из строя прокладки головки блока цилиндров, следует постоянно контролировать температуру ДВС. На некоторых моторах ГБЦ выполнена из чугуна. В таком случае она менее подвержена изменению конфигурации при перепадах температуры. Чугун выдерживает значительные нагрузки.

Часто повреждение возникает из-за неправильной установки уплотнения. ГБЦ — это деталь, при установке которой необходимо строго соблюдать последовательность затяжки, а также усилие, приложенное к резьбовым элементам.

Для установки головки потребуется наличие динамометрического ключа. С его помощью можно затянуть болты или гайки с одинаковым усилием. Кроме этого, крепежные элементы устанавливают в определенной последовательности. Она может отличаться в зависимости от модели ДВС. Как правило, затяжку проводят от центра к краям при этом болты или гайки устанавливают по диагонали.

При нарушении технологии монтажа между головкой и блоком цилиндра образуется зазор. В этом месте прижим прокладки минимален. По этой причине под давлением газов из камеры сгорания или жидкости происходит прорыв уплотнительного элемента.

Преждевременное повреждение прокладки может быть связано с использованием некачественных материалов при ее производстве. Производители предлагают уплотнительные элементы двух типов:

• Паронитовые. Представляют собой изделия из материала, устойчивого к перепадам температуры. В местах контакта с рабочими цилиндрами элементы оснащены металлическими кольцами. Они предотвращают выгорание материала под действием высокой температуры.
• Стальные. Такие модели отличаются повышенной устойчивостью к перепадам температуры. Они обеспечивают герметичность соединения.
• Медные. Достаточно редкий вид прокладки. Используется на некоторых моделях автомобилей.
• Эластомерные. При производстве на стальную заготовку наносят пластичный материал. В местах контакта с камерами сгорания установлены стальные кольца.

Перед тем как купить прокладку головки блока цилиндров, нужно провести визуальный осмотр. На детали не должно быть механических повреждений, трещин, сколов и т.д. Установка поврежденного уплотнения приведет к быстрому выходу из строя двигателя внутреннего сгорания.

Пробой прокладки возможен при нарушении геометрии головки блока цилиндров. Она возникает в результате перегрева или неправильной затяжки при установке.

В результате изменения геометрии невозможно нормально установить головку. Для устранения такой неисправности потребуется провести притирку. Эта процедура предусматривает выравнивание поверхности путем удаления выступающих частей.

Как провести диагностику

Для точного определения неисправности лучше обратиться на станцию технического обслуживания. Способ выявления поломки зависит от места, где прогорела прокладка под головкой :

• Между каналами системы охлаждения и смазки. Прорыв в этом месте характеризуется появлением эмульсии в поддоне картера или расширительном бачке. Специалисты проводят визуальный осмотр при этом обращают внимание на внутренние поверхности расширительного бачка, масляный щуп, крышку горловины радиатора.
• В месте контакта с рабочими цилиндрами. Порыв прокладки в этом месте можно определить с помощью компрессометра. В момент сжатия топливовоздушная смесь выходит через образовавшееся отверстие. При этом компрессия в рабочем цилиндре снижается. Это можно определить с помощью измерительного прибора.
• В области между каналами системы смазки, охлаждения или рабочими цилиндрами и краем блока цилиндров. Из-за прогоревшей прокладки головки блока цилиндров в месте соприкосновения возникают масляные потеки, вытекает антифриз или наблюдается выход газа. При серьезном пробое возможно изменение звука при работе ДВС.
• Между расположенными рядом рабочими цилиндрами. Такой пробой также характеризуется снижением компрессии. В момент сжатия топливовоздушная смесь переходит в соседний цилиндр. В некоторых случаях признаками такой поломки является затрудненный запуск агрегата на холодную.

Специалисты на станции технического обслуживания учитывают одновременно несколько критериев. Это обусловлено тем, что если пробита прокладка ГБЦ , признаки могут быть разными. Так удается выявить даже мелкие порывы прокладки головки блока цилиндров. Это позволяет своевременно устранить неисправности и избежать более дорогостоящего ремонта.

Можно ли ездить с пробитой прокладкой ГБЦ

Нарушение целостности уплотнительного элемента может привести к различным последствиям. В первую очередь это попадание охлаждающей жидкости в систему смазки. В результате повышается трение подвижных деталей, что снижает ресурс двигателя внутреннего сгорания.

Помимо этого, при попытке запуска мотора и движения могут возникнуть следующие неисправности:

• Гидроудар. При заглушенном двигателе внутреннего сгорания антифриз скапливается в рабочих цилиндрах. В момент запуска происходит гидроудар. Он приводит к изгибу шатунов и повреждениям других деталей кривошипно шатунного механизма.
• Загрязнение радиатора охлаждения и печки. Это обусловлено попаданием эмульсии в каналы радиатора.

Учитывая последствия при возникновении одного из признаков неисправности ГБЦ или ее уплотнения, лучше заглушить двигатель и доставить авто на СТО на эвакуаторе или буксире. Благодаря такому подходу удастся избежать более серьезных неисправностей мотора.

Важно! Попадание антифриза в систему смазки может привести к заклиниванию КШМ. При ухудшении смазки происходит быстрый износ внешнего слоя подшипников скольжения. При этом возможно проворачивание вкладыша и заклинивание кривошипно шатунного механизма.

Шатуны после гидроудара

Полезные советы

Часто повреждения прокладки возникают из-за нарушений технологии при установке и правил эксплуатации. Соблюдая несколько простых правил удастся не допустить, чтобы прогорела прокладка блока двигателя :

• Устанавливать новую прокладку при каждом снятии ГБЦ. Даже если замену проводили недавно, повторно ставить одну прокладку недопустимо.
• Не допускать перегрева двигателя. Нужно следить за температурой. К перегреву может привести превышение допустимых нагрузок, неисправности в системе охлаждения и неправильно установленный угол зажигания.
• Уделить особое внимание выбору прокладки. Нужно выбирать оригинальные комплектующие или аналогичную продукцию от проверенного производителя.
• Проводить замену в техцентре, который располагает оборудованием и инструментом для выполнения таких работ. Попытки самостоятельной установки могут привести к серьезным неисправностям и дорогостоящему ремонту ДВС.

Соблюдая несколько правил удастся обеспечить прокладке большой эксплуатационный срок.

Автомобилист может самостоятельно определить повреждение прокладки ГБЦ . При возникновении одного из признаков нужно заглушить двигатель и доставить авто на станцию технического обслуживания. Специалисты проведут диагностические мероприятия, определят, почему прогорела прокладка под головкой двигателя и выполнят ремонт в соответствии с регламентом.
