Замена вентилятора отопителя

Всем привет это моя первая запись в БЖ. Прошу прощения что нет собственных фото но на тот момент я ещё не был здесь зарегистрирован и не зачем было фоткать. Но я выбрал более менее подходящие фото.

Запчасти на фото: 21088101091, LFH0108. Фото в бортжурнале Lada 21093iЯ уже давно собирался заменить свой вентилятор отопителя так как его свист скрип и другие непонятные звуки по появляющиеся то пропадающие действовали на нервы. Новый вентилятор был куплен и уже с месяц валялся в багажнике недоставало только 2 вещей : свободного времени и желания. И вот сегодня выдался выходной, делать было особо нечего и я решил заняться своей машинкой. Сходив в магазин и купив маленькую отвёртку я приступил к работе. Фото в бортжурнале Lada 21093iДля начала открутил 5 саморезов крепления решётки воздухопритока Фото в бортжурнале Lada 21093iЗатем сняв решётки, открутил ещё 4 самореза крепления защитного кожуха . Для того что бы его вытащить потенул его на себя, приподнял вверх заднюю часть и раздвинув в стороны края спокойно вытащил его Фото в бортжурнале Lada 21093iИ вот уже перед нами виднеется вентилятор. Открутив 2 болта его крепления и убрав резиновые шайбочки что бы не потерять я вспомнил что нужно отсоеденить провода. Фото в бортжурнале Lada 21093iПровода находятся под панелью в самом углу .Первым делом отсоеденил колодку плюсового провода. Потом минут 5 изкал где же находится провод массы и отогнув какую то шляпу ( типо утеплителя ) я разглядел болт с приклепленной клеммой массы Отвернуть болт не составило труда и я сного переместился в подкапотное пространство. Фото в бортжурнале Lada 21093iНу вот и всё подумал я. Снятие законченно. Сейчас аккуратно вытащу вентилятор, поставлю новый и дело в шляпе. Но не тут то было. Крутив туда сюда я не мог понять как его вытащить не сломав. Я был в отчаянье проделать такую работу и застопориться на такой ерунде. Уже были мысли бог с ним разобрать ( сломать ) и вытащить я его смогу но как засовывать новый? Мне на счастье мимо проходил сосед он мне и подсказал идею что бы вытащить и вставить вентилятор положи на металлические части, разрезанную бутылку тем самым пластиковый корпус вентилятора не будет врезаться в металл а будет скользит по нему. Последовав совету я нашёл в багажнике какую то бутылку отрезал у неё горлышко и дно, разрезал пополам и положил на места отмеченные красным на фото. После небольших усилий вентилятор вытащился как по маслу. Вставить Тоже не составило труда спасибо бутылке и соседу за идею. собрал уже быстрее и в обратном порядке Фото в бортжурнале Lada 21093iВот так примерно я разрезал бутылку.

Ну вот в принципе и весь процесс . Делая это в первый раз я потратил 2 часа работы. Если бы не гемор с вытаскиванием, было бы быстрее.
Если есть какие то вопросы оставляйте коментарии .

Как пошагово снять моторчик печки на ВАЗ-2109

Снять моторчик печки на ВАЗ-2109

Многие владельцы ВАЗ-2109 и других отечественных автомобилей сталкивались с ситуацией, когда включение печки сопровождалось пронзительным визжащим звуком или неприятным скрипом. Для их устранения можно, конечно, воспользоваться смазкой, но, как показывает практика, надолго такого устранения проблемы не хватает, и через некоторое время неприятные звуки появляются вновь. В этом случае поможет только замена вентилятора, точнее всего, моторчика отопителя.

У автолюбителей, которые решили впервые самостоятельно снять моторчик печки на автомобиле ВАЗ-2109, после поднятия капота сразу появляется вопрос: как его можно снять и вытянуть из этого места? На самом деле все гораздо проще, чем кажется на первый взгляд, но повозиться с полчаса придется.

Снять моторчик печки на ВАЗ-2109

Для того чтобы снять мотор печки, понадобится крестовая отвертка, головка на 10 и ручка с трещоткой. Далее все пошагово:

  1. В первую очередь нужно открыть капот, найти место, в котором находится печка, и открутить 5 болтов пластиковой накладки. После откручивания – снять и положить возле автомобиля. Чтобы не искать в процессе сборки новые болтики, вместо потерянных в процессе демонтажа, желательно изначально подготовить для них небольшую коробочку.
  2. Следующим шагом необходимо аккуратно снять резиновую уплотнительную прокладку капота, так как она будет мешать снятию защитного кожуха, под которым расположен моторчик отопителя ВАЗ-2109. После выполнения этих действий доступ к моторчику будет полностью открыт.
  3. Дальше нужно открутить два болта, на которых держится мотор отопителя. Они расположены по бокам от него. Их также нужно положить в надежное место.
  4. Теперь переходим к более сложному. На ВАЗ-2109 проводка, идущая к отопителю, припаяна напрямую, а с другой стороны соединена с общей проводкой, находящейся в салоне автомобиля. Поэтому придется немного повозиться. Нужно найти штекер плюсового провода и отключить его. Он находится в салоне под панелью со стороны водителя.
  5. Переходим к поиску минусового провода. Его расположение также находится под панелью с водительской стороны, но есть определенная проблема, так как он зафиксирован гайкой. Поэтому нужно нащупать ее рукой и при помощи головки на 10 и трещотки открутить. Провода можно сразу просунуть наружу, не выходя из салона, через уплотнительную резинку в кузове.
  6. Возвращаемся к моторчику печки и пробуем вытащить его из посадочного места, меняя угол. Находим наиболее приемлемое положение и аккуратно передвигаем его в правую сторону по ходу движения автомобиля почти до упора.
  7. Когда моторчик окажется в месте максимального расширения подкапотного пространства, окончательно вытягиваем его из кузова автомобиля.
  8. После того как моторчик печки оказался в надежных руках, поддеваем отверткой уплотнитель кожуха и разъединяем его на части.
  9. Освобождаем скобы крепления и снимаем крышку с моторчика и достаем его вместе с колесом.

Чтобы не нарушить балансировку, нежелательно снимать колесо с вала мотора.

Снять моторчик печки на ВАЗ-2109

Сборка и замена моторчика печки производится в обратной последовательности. Не нужно пытаться отремонтировать моторчик или пробовать заменить его чем-то другим, это может привести к выходу из строя всей отопительной системы «девятки». В крайнем случае можно установить деталь от другой, похожей модели автомобиля, но лучше все-таки приобрести новый прибор.

Заключение

Как видите, процесс снятия моторчика печки с автомобиля ВАЗ-2109 гораздо легче, чем кажется. Стоит немного повозиться, и в вашей машине будет присутствовать тепло, даже в самые лютые морозы.

Замена вентилятора печки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена вентилятора печки на ВАЗ

Добро пожаловать!
Вентилятор печки – если углубляться в терминологию, то слово вентилятор, значит крыльчатку с лопастями, но люди так привыкли говорить слово вентилятор, поэтому данную статью мы так и назвали, на самом же деле в ней, мы сегодня разберём замену моторчика печки, сразу предупредим что если моторчик у Вас начал работать неправильно, заедать например или вообще сгорели все контакты внутри него, то не пытайтесь его восстановить, а лучше приобретите в автомагазине новый мотор, конечно же удовольствие это не из дешёвых, но зато Вы его поставите и забудете на очень долгое время о нём, если денег уж совсем нет, а печка перестала работать (Мотор сгорел), при этом холода на улице, то можете на разборе взять по дешёвки или поискать на различных барахолках и т.д.

Примечание!
Чтобы произвести замену вентилятора печки, понадобятся: Отвёртки различных типов (Начиная от коротких и заканчивая длинными), накидные ключи, гаечные ключи и советуем Вам запастись новым салонным фильтром (Это только в том случае если фильтр давно не менялся), просто для того чтобы снять моторчик печки, нужно будет снять накладки ветровые, а сняв накладки, у Вас как раз таки будет доступ к салонному фильтру!

Краткое содержание:

Где находится вентилятор печки?
Сняв накладки которые под лобовым стеклом располагаются, у Вас перед глазами выстроиться примерно такая картина (см. фото ниже), обратите внимание на красную стрелку, она была сделана для разделения корпуса в котором находится моторчик печки (Он справа) и для разделения забора воздуха (Забор воздуха слева), вот в том месте где забор воздуха в печку идёт, ещё и салонный фильтр располагается.

Расположение вентилятора печки и заборника воздуха

Когда нужно менять вентилятор печки?
В начале статьи мы примерно описали все симптомы, которые будут если моторчик выйдет из строя, но повториться нужно, вить не все люди читают всё что написано на странице, в общем ближе к делу, вентилятор может выйти из строя полностью (От времени такое происходит, а так же если было подано большое напряжение, то он может сгореть попросту, бывают такие случаи из-за халатности самих людей, некоторые люди вместо предохранителей ставят монетки, проводка начинала плавиться, а из-за того что предохранителя нет, цепь не чем не размыкается и проводка воспламеняется сразу), может частично (Не работает какая либо скорость, но это не печка, это блок САУО скорее всего, проверить его легко, просто поменяйте на заведомо исправный, если всё станет работать как раньше, то блок под замену), а может вообще начать издавать неприятные звуки (Это тоже печка), такие как писк и тому подобные, все эти неисправности появляются со временем, а могут и сразу же после покупки если печка бракованная или была куплена уже в таком состоянии Б/У.

Примечание!
Кстати, кроме самого моторчика много ещё чего из строя выйти может, чаще всего это блок САУО, по реже сама печка, ну и про предохранитель не забывайте, а то разберёте всю печку, замените моторчик и другие детали отопления, а ничего не измениться, потом загляните в блок предохранителей и увидите сгоревший предохранитель на печку, это будет очень обидно для Вас, просто выкинутые деньги на ветер, поэтому всегда при любой поломки, первым делом открывайте монтажный блок и смотрите в нём все ли предохранители целы, на печку идёт как правило предохранитель F18!

Как заменить вентилятор печки на ВАЗ 2110-ВАЗ 2112?

Примечание!
Данная инструкция по замене моторчика печки, подойдёт ко многим автомобилям десятого семейства но не ко всем, потому что десятки выпускались в очень разных комплектациях и оформлениях за всё время, на некоторые ВАЗ 2110 даже двигатель от “Опеля” ставили с завода, маркируется такой автомобиль ВАЗ 21106, поэтому про все мы написать не сможем (Так как очень большая статья получится), просто возьмём чаще всего встречающееся десятое семейство и на его примере покажем замену моторчика печки посредством описания и картинок!

1. Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля.

Снятие ветровой накладки со своего посадочного места

2. Идём далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.

Разъединение клеммы "Плюс" и отсоединение от шпильки и кузова клеммы "Минус"

3. Потом, подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.

Снятие фиксаторов которые скрепляют между собой кожухи, внутри которых располагается моторчик печки

4. И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Выкручивание винтов скрепляющих между собой кожухи вентилятора печки

Примечание!
Моторчик печки можно снять в сборе с кожухом, а можно и сразу его отдельно вынуть, как делать решать Вам, но вынув всё в сборе, моторчик будет легче гораздо отсоединить (Так как это удобней будет), а отделяется моторчик следующим образом, нужно будет всего лишь вынуть два проводка (Провод минус и провод плюс) из отверстия в которое они продеваются в кожухе и всё на этом!

Вынимание проводов из отверстия в кожухе внутри которого моторчик печки располагается

5. Установка производиться в обратном порядке снятию, после установки печки, Вам придётся воспользоваться помощью помощника и узнать правильно ли Вы установили печку на своё штатное место или с перекосом (Если с перекосом, то это сразу же убирать нужно будет), в общём ближе к теме, попросите помощника или же даже сами садитесь в автомобиль и включайте печку, при этом соберите её, т.е. закрутите винты крепления (Можете даже не все закручивать) и установите фиксаторы и конечно же накиньте минус на кузов, а плюс подсоедините к разъёму, далее включайте её и если всё нормально работает на всех режимах, то выключайте и идите закручивайте последние винты, устанавливайте накладки под лобовым стеклом ну и конечно же устанавливайте щётки, на этом замена завершена, если после включения слышен треск, то это говорит только об одном, а именно о том, что лопасти печки задевают за корпус в котором она располагается, после этого выключайте печку, выкручивайте винты, снимайте фиксаторы и снимайте корпус вместе с печкой, правильно моторчик разместите там, опять всё закручивайте и пробуйте, пока шум не пропадёт, как пропал, заворачивайте всё и устанавливайте все детали в обратном порядке.

Как правильно снять вентилятор печки на Гранте: подробная инструкция

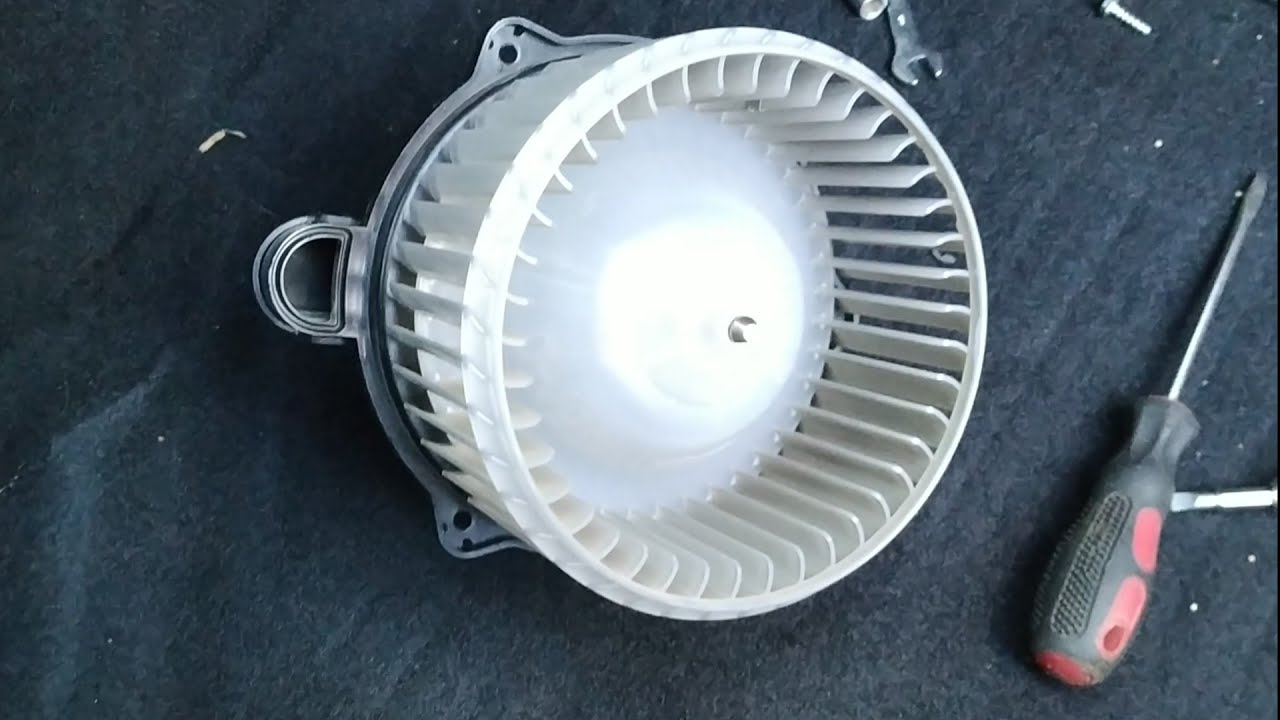

как снять вентилятор печки на гранте

Здравствуйте, мои дорогие автолюбители! Сегодня я хотел бы поделиться с вами несколькими полезными советами о том, как самостоятельно снять вентилятор печки на вашем автомобиле Гранта.

Подготовка к работе

Перед тем, как начать процесс, важно убедиться, что двигатель полностью остыл. Выполнение данной процедуры на горячем двигателе может привести к травмам. Также рекомендуется отключить аккумулятор, чтобы избежать возможных коротких замыканий и получения электрического удара.

Снятие вентилятора печки

  1. Начните снятие, удалив клапан обратного потока охлаждающей жидкости, расположенный в шланге системы отопления.
  2. Ослабьте зажимы, крепящие шланг насоса охлаждения. Затем отсоедините шланг от коллектора печки.
  3. Открутите болты, фиксирующие крышку корпуса печки, и аккуратно снимите крышку.
  4. Теперь вы можете увидеть вентилятор печки. Отсоедините его электрический разъем, аккуратно вытаскивая провода.
  5. Отверните болты, крепящие вентилятор к корпусу печки. Будьте осторожны, чтобы не повредить вентилятор или корпус.

Внимательно осмотрите снятый вентилятор на наличие повреждений или износа. Если необходимо, замените его новым. Перед установкой нового вентилятора обязательно проверьте его на соответствие требованиям производителя.

Вот и все! Теперь вы знаете, как снять вентилятор печки на автомобиле Гранта. Не забывайте о безопасности и, при необходимости, проконсультируйтесь с профессионалом. Удачного ремонта и приятной поездки!

Часто задаваемые вопросы

1. Как снять вентилятор печки на Гранте?

Для снятия вентилятора печки на автомобиле Гранта следуйте этой инструкции:
1. Откройте капот и отсоедините отрицательный клеммный зажим аккумулятора, чтобы исключить возможность случайного запуска печки.
2. Найдите вентиляционную систему печки на задней стороне двигателя. Обычно она расположена справа или слева от двигателя.
3. Отсоедините проводку, которая подается на вентилятор печки.
4. С помощью отвертки или монтажного ключа отверните крепежные винты или гайки, которые держат вентилятор на месте.
5. Осторожно выньте вентилятор из печки, убедившись, что он полностью отсоединен от системы.
6. Вентилятор печки можно почистить или заменить при необходимости.

2. Где находится вентилятор печки на Гранте?

Вентилятор печки на автомобиле Гранта находится в задней части двигателя, обычно слева или справа от него. Он подключен к системе отопления и воздуховодам автомобиля. Вы можете обнаружить вентилятор, следуя проводам от печки.

3. Зачем нужно снимать вентилятор печки на Гранте?

Снятие вентилятора печки на автомобиле Гранта может потребоваться по нескольким причинам:
— Для чистки вентилятора и удаления накопившейся пыли или посторонних предметов.
— Для замены вентилятора, если он неисправен или издает необычные звуки.
— Для доступа к другим частям печки или системы отопления, требующих ремонта или обслуживания.
Убедитесь, что при снятии и установке вентилятора печки вы принимаете все необходимые меры предосторожности и следуете инструкциям производителя автомобиля.
