Чем открутить катушку зажигания лада веста

Снятие и установка катушек зажигания

На двигателе установлены четыре отдельные катушки зажигания (по одной для каждого цилиндра). Катушки зажигания закреплены непосредственно на свечах зажигания, а высоковольтные провода при этом отсутствуют.

Рис. 1.3-02. Расположение индивидуальных катушек зажигания на двигателе 21129: 1 — катушки зажигания

Катушки зажигания имеют следующие цепи:

Цепь питания первичных обмоток

Напряжение бортсети автомобиля поступает с главного реле (реле зажигания) на контакт "3" индивидуальной катушки зажигания.

Цепь управления первичной обмоткой катушки зажигания

Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания соответствующих цилиндров:

— контакт "1" индивидуальной катушки зажигания.

Замена

Для работы потребуется ключ TORX Е8.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Потяните вверх и преодолевая сопротивление резиновых держателей снимите декоративный кожух двигателя.

3. Нажмите на фиксатор и отсоедините колодку жгута проводов от катушки зажигания.

4. Выверните болт крепления катушки зажигания.

5. Потяните вверх и снимите катушку со свечи зажигания.

6. Аналогично снимите остальные катушки.

7. Установите катушки в порядке, обратном снятию.

Перед установкой нанесите на внутреннюю поверхность наконечников катушек специальную диэлектрическую высокотемпературную смазку валиком диаметром 2 мм.

Особенностями смазки для наконечников высоковольтных проводов являются отсутствие в их составе электропроводящих компонентов и верхний температурный предел плавления до 250-300 °C. В продаже есть отвечающие этим требованиям смазки: -General Motors 12345579;

— Renault 8200168855 или FLUOSTAR 2L;

— Beru 0890300029 или Beru ZKF 01;

— DoneDeal Silicone Dielectric Grease (DD6807);

— Ford Electrical Grease F8AZ-19G208-AA;

— SLIP КОТЕ 220-R Dielectric Silicone Compound или SLIPKOTE 220-R Silicone DBC Grease.

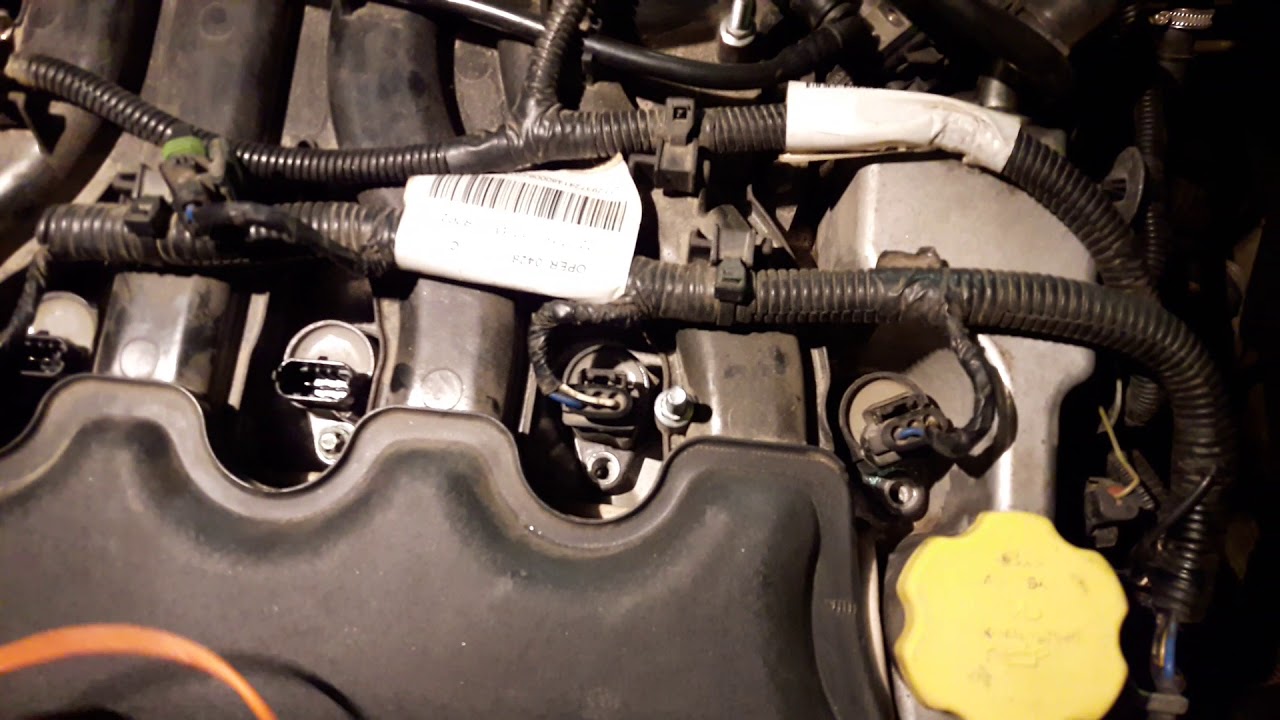

Как снять катушку зажигания Лада Веста Н4М двигатель

Как снять катушку зажигания Лада Веста Н4М двигатель?

Владельцы автомобилей Лада Веста с двигателем Н4М иногда сталкиваются с неисправностями в системе зажигания, которые могут потребовать снятия катушки зажигания. В этой статье я подробно опишу процесс снятия катушки зажигания на Лада Веста с двигателем Н4М.

Подготовка к работе

Прежде чем начать снимать катушку зажигания, необходимо подготовиться и обеспечить безопасность:

• 1. Припаркуйте автомобиль на ровной площадке и убедитесь, что двигатель охладился. Работать с горячим двигателем опасно.
• 2. Отключите проводку к аккумуляторной батарее, чтобы избежать короткого замыкания.
• 3. При необходимости отсоедините все провода и трубки, мешающие доступу к катушке зажигания.

Снятие катушки зажигания

Теперь, когда вы подготовлены, можно приступить к снятию катушки зажигания на Лада Веста с двигателем Н4М:

1. 1. Отсоедините электрический разъем катушки зажигания. Обычно он расположен сверху катушки и легко отстегивается, но иногда может потребоваться использование отвёртки.
2. 2. Аккуратно отверните или удалите крепежные болты, которые держат катушку зажигания на месте. Убедитесь, что никакие кабели или провода не мешают отвертке или гаечному ключу.
3. 3. Постепенно вытащите катушку зажигания прямо вверх, используя аккуратные равномерные усилия. Не рывками, чтобы не повредить катушку или другие детали.

Проверка и установка катушки зажигания

В случае необходимости замены катушки зажигания, ознакомьтесь с рекомендациями производителей и приобретите новую катушку, соответствующую модели вашего автомобиля.

Установка новой катушки зажигания на Лада Веста с двигателем Н4М производится в обратной последовательности:

1. 1. Поместите новую катушку зажигания в отверстие на месте старой катушки.
2. 2. Закрепите катушку болтами и убедитесь, что она надежно фиксируется.
3. 3. Подсоедините электрический разъем к катушке зажигания, убедившись, что он тщательно вставлен и надежно заблокирован.
4. 4. Установите все остальные кабели и провода, которые были отсоединены для доступа к катушке зажигания.

После установки катушки зажигания, рекомендуется проверить работу двигателя и убедиться, что проблемы с зажиганием были устранены.

Теперь вы знаете, как снять катушку зажигания на Лада Веста с двигателем Н4М. Не забывайте следовать всем предостережениям и мерам безопасности при выполнении подобных ремонтных работ.

Чем открутить катушку зажигания лада веста

На двигателе установлены четыре отдельные катушки зажигания (по одной для каждого цилиндра). Катушки зажигания закреплены непосредственно на свечах зажигания, а высоковольтные провода при этом отсутствуют.

Рис. 1.3-02. Расположение индивидуальных катушек зажигания на двигателе 21129: 1 — катушки зажигания

Катушки зажигания имеют следующие цепи:

Цепь питания первичных обмоток

Напряжение бортсети автомобиля поступает с главного реле (реле зажигания) на контакт "3" индивидуальной катушки зажигания.

Цепь управления первичной обмоткой катушки зажигания

Контроллер коммутирует на массу цепь первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания соответствующих цилиндров:

— контакт "1" индивидуальной катушки зажигания.

Замена

Для работы потребуется ключ TORX Е8.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Потяните вверх и преодолевая сопротивление резиновых держателей снимите декоративный кожух двигателя.

3. Нажмите на фиксатор и отсоедините колодку жгута проводов от катушки зажигания.

4. Выверните болт крепления катушки зажигания.

5. Потяните вверх и снимите катушку со свечи зажигания.

6. Аналогично снимите остальные катушки.

7. Установите катушки в порядке, обратном снятию.

Перед установкой нанесите на внутреннюю поверхность наконечников катушек специальную диэлектрическую высокотемпературную смазку валиком диаметром 2 мм.

Особенностями смазки для наконечников высоковольтных проводов являются отсутствие в их составе электропроводящих компонентов и верхний температурный предел плавления до 250-300 °C. В продаже есть отвечающие этим требованиям смазки: -General Motors 12345579;

— Renault 8200168855 или FLUOSTAR 2L;

— Beru 0890300029 или Beru ZKF 01;

— DoneDeal Silicone Dielectric Grease (DD6807);

— Ford Electrical Grease F8AZ-19G208-AA;

— SLIP КОТЕ 220-R Dielectric Silicone Compound или SLIPKOTE 220-R Silicone DBC Grease.

Замена катушек зажигания и свечей на автомобилях LADA

Согласно регламенту технического обслуживания автомобилей LADA, свечи зажигания меняются каждые 30 000 км пробега. В зависимости от двигателя для замены свечей зажигания потребуется снять высоковольтные провода или индивидуальные катушки зажигания (ИКЗ). Рассмотрим этот процесс в деталях.

На автомобилях Lada Vesta, XRAY, Largus, Priora, Granta, Kalina, Lada 4×4) все действия выполняются аналогично.

Замена индивидуальных катушек зажигания

На двигателе установлены четыре индивидуальные катушки зажигания (по одной для каждого цилиндра). Катушки зажигания закреплены непосредственно на свечах зажигания, а высоковольтные провода при этом отсутствуют.

Потребуется: отсоединить провод «минус» от аккумулятора и приготовить ключ в зависимости от двигателя:

• на ВАЗ 21126, ВАЗ 21127, ВАЗ-21129 и ВАЗ-21179: TorX E8;
• на K4M: ключ «на 8»;
• на остальных двигателях ВАЗ (в том числе Renault H4M): ключ «на 10».

1. Снять пластиковую крышку двигателя (потянуть вверх, преодолевая сопротивление фиксаторов).
2. Снять колодку с проводами от катушки зажигания (нажать на фиксатор).
3. Вывернуть болт крепления катушки зажигания.
4. Снять катушку зажигания, потянув ее вверх.

Как установить:

1. Нанести на внутреннюю поверхность наконечников катушек специальную диэлектрическую высокотемпературную смазку валиком диаметром 2 мм (например, General Motors 12345579, Renault 8200168855, Beru 0890300029, DoneDeal Silicon Dielectric Grease и др.).
2. Установить катушку на двигатель в обратном порядке.

Замена свечей зажигания

Потребуется: подождать, пока двигатель остынет, а также высокая свечная головка в зависимости от двигателя:

Чек-лист: катушка зажигания автомобиля Веста, снятие и установка, аналоги

Катушка зажигания автомобилей Веста преобразует низковольтное напряжение от АКБ в высоковольтное на свечах. Это основной принцип этой детали на всех машинах. Эта статья будет полезна для владельцев автомобиля Лада Веста с мотором 1,6 и 1,8 — отличий в деталях мы не заметили. Рассмотрим критерии, касающиеся неисправностей индивидуальных катушек зажигания на Весту. Поговорим о том, как правильно заменить ИКЗ, перечислим причины ее поломки. Цена изделия для автомобилей Лада Веста грубо начинается от 1000 рублей.

Когда катушка зажигания не работает, она может спровоцировать проблемы разного характера с автомобилем, от отсутствия искры, до троения двигателя. Поэтому лучше изучить эту тему, чтобы ваше транспортное средство, как можно дольше оставалось на ходу.

Штатная катушка — артикул и цена

Рассмотрим артикулы, стоимость ИКЗ, вы сможете ориентироваться по цене. В последнее время часто встречаются поддельные детали. Покупая такую подделку, вы сокращаете срок использования ее вдвое. Чтобы автомобиль работал хорошо, к выбору деталей стоит подойти с полной ответственностью.

• 2112-3705010-12 ЗАО «СОАТЭ», г. Старый Оскол – 1165 руб.
• ИКЗ – 1000 руб.
• 2112-3705010-11 «ИТЭЛМА», г. Москва – 1215 руб.
• 2112-3705010-13 «СЕВЕР», г. Новосибирск – 1515 руб.

Как видите, катушки зажигания по ценам доступны и приобрести их можно без значительного ущерба для своего кошелька.
Как отличить подделку от заводской ИКЗ:

1. Первый отличительный признак — оригинальной катушки, корпус выполнен из пластика, у подделки из металла.
2. На поддельной детали отсутствуют специальные штампы и значок молнии, который обозначает высокое напряжение. Если присмотреться к контактам поддельной ИКЗ, то можно заметить, что они более толстые и круглые. На оригинальной детали выделен номер завода овалом.

Основные виды поломок ИКЗ

Перейдём к основным причинам, вследствие которых происходят сбои в системе зажигания автомобиля.
Распространённой причиной выхода из строя ИКЗ является влияние внешних факторов, не исключается применение поддельных запчастей. Такой фактор может подпортить функцию системы зажигания. В холода тоже замечается ухудшение работы системы зажигания.

Неисправности катушек зажигания проявляют себя так:

• автомобиль отказывается заводиться с 1-ого раза, при этом медленно разгоняется, теряя мощность;
• на табло будут высвечиваться следующие чеки: от 0301 до 0304;
• двигатель не заводится и троит в любом положении, при прогреве автомобиль заводится значительно лучше.

Если система зажигания автомобиля вышла из строя, то этому поспособствовал ряд причин:

• не вовремя замененные свечи;
• не вовремя замененные фильтры;
• бензин или ДТ плохого качества;
• окисленные контакты катушек, реле, контроллера и другого оборудования;
• поврежденная электропроводка;
• проникновение жидкости под капот;
• неисправность генератора;
• другие повреждения деталей;
• низкие температуры.

Значит, для избежания неполадок с системой зажигания необходимо вовремя менять свечи, заливать топливо хорошего качества, исключать попадание воды под капот своего автомобиля. Следить за фильтрами и проводкой, такой контроль необходим для исправной работы системы зажигания.

Процесс проверки ИКЗ на Лада Веста не сложный. Основные методы:

1. Извлечь катушку с двигателя, применив при этом торцевой ключ на 10 или «Torx E8».
2. Осмотреть извлеченную деталь. Пружина, которая находится внутри катушки должна стоять в правильном положении. На исправной детали нет сколов, трещин и других повреждений.
3. Существуют специальные измерительные приборы – мультиметры аналоговые и цифровые. Они работают, как вольтметр, амперметр и омметр. В продаже можно найти вольтметры-клещи, которые цепляют к контактам.
4. Мультиметры есть в миниатюрном виде и в виде базовых станций.

Для проверки катушек с помощью мультиметра необходимо:

1. Катушку освободить от проводов.
2. Провернуть ключ зажигания и измерить напряжение на выводе третьей колодки. Напряжение должно составлять минимум 12В. Если при разряженном аккумуляторе его не будет, значит дело в проводке.

Проверка сопротивления ИКЗ

Это несложно сделать самим. Алгоритм действий:

1. Установить на измерительном приборе 200 Ом, замкнуть щупы, на дисплее будут высвечиваться отклонения показателей, которые нужно отнимать из показаний проверки.
2. Обмотка также требует проверки, поэтому крепим мультиметр к контактам и смотрим, сопротивление между первым и третьим выводами должно соответствовать показателю, близкому к 0 – это около 1 Ом. Параметры сопротивления между выводами 1-м, 2-м и 2-м и 3-м должно стремиться к бесконечности.
3. Сомкнуть щупы прибора.
4. На измерительном аппарате выставить параметры – 2000 кОм.
5. Осуществить проверку обмотки ИКЗ второй раз. На пружину необходимо присоединить красный щуп, ко 2-му контакту – чёрный.
6. Если контакт хороший, то цеплять щуп можно на него. Если обнаружили налёт, то его нужно убрать.
7. Обратите внимание, что параметры от 300 до 400 кОм – это норма.
8. Температура обмотки существенно влияет на параметры сопротивления вторичной обмотки детали , так что проверять следует после полного остывания мотора, чтобы избежать ожогов.

Определить ИКЗ, вышедшую из строя можно путём визуального сравнения всех 4-х катушек. Такой метод применяют для одинаковых деталей.
Чтобы выявить неисправную катушку необходимо вставить свечу в подсвечник и замассировать с двигателем (юбку свечи нужно положить на корпус двигателя). Ключом зажигания провернуть стартер, посмотреть, достаточно ли синяя искра. Искра при срабатывании должна быть синяя. если искра красная –катушка не в порядке.
Для проведения проверки ИКЗ можно поменять их местами в цилиндрах. В каком цилиндре будут видны отклонения, в таком ИКЗ вышла из строя.

Производители и стоимость аналогов

• «FENOX» (Фенокс) — IC16003O7 — КЗ ВАЗ 2110-2112 16кл. + контроллер М7.9.7 2112-3705010-03 – от 916 руб.
• «France Car» (ФранцКар) — FCR220807 — КЗ 21120-3705010-10 – от 814 руб.
• «STARTVOLT» (Стартвольт) — SC 0110 — Модуль на ВАЗ-2110i-2112i (двигатель 1,6 л, 16 кл.) (ИКЗ) – от 711 руб.
• «ZOMMER» (Зумер) — 2112-3705010-12 — КЗ 2112, 2170 1,6 16 кл. ZOMMER – от 1100 руб.
• «АВТОВАЗ» — 21120-3705010-13 — КЗ – от 987 руб.
• «DELPHI» — 2112-03705010-11 — МОДУЛЬ 2112 двигатель, 1, 6л

Хорошим качеством отличаются детали«francecar» fcr20v014, на этот бренд стоит обратить внимание и возможно установить в свою машину именно его.

Процесс снятия и установки ИКЗ — замена катушек зажигания автомобиля Лада Веста

1. с аккумулятора убрать провод со знаком «–» и взять ключ «TorX E8» или на 8.
2. убрать защиту двигателя;
3. нажав фиксирующий элемент, отсоединить индуктор от колодки;
4. вытащить катушку, открутив крепление.

Установка производится так:

1. двухмиллиметровым валиком наносим специальную смазку для высоких температур на внутреннюю поверхность наконечников.
2. устанавливаем ИКЗ в обратном порядке снятия.

Замена детали, как видите несложный процесс. Используя указанные методы, можно не обращаться в мастерскую по ремонту автомобилей, а если поломка настигнет на дальнем расстоянии от сервисных центров, то с ней придётся справляться самим. Изучив методы проверки неисправностей, Вы сможете устранить поломку своими руками.

Как вынуть катушки зажигания Лада Веста

Катушки зажигания являются одной из самых важных частей системы зажигания автомобиля. Они отвечают за обеспечение передачи высокого напряжения на свечи зажигания, что в свою очередь обеспечивает нормальную работу двигателя. Снимать катушки зажигания необходимо для проведения регулярного технического обслуживания или замены деталей при неисправности.

Процесс снятия катушек зажигания на Лада Веста достаточно прост, но требует аккуратности и соответствующего оснащения. В первую очередь, перед началом работы следует убедиться, что двигатель остыл. Затем необходимо отсоединить зажимы аккумуляторной батареи, чтобы исключить возможность короткого замыкания. Далее следует снять защитную крышку двигателя, зафиксированную при помощи болтов или замков. При необходимости, следует отключить разъемы проводов, соединяющие катушки зажигания.

Приступая к самому снятию катушек, необходимо поочередно откручивать болты, которыми они крепятся к двигателю. При этом желательно использовать специальный ключ или гаечный ключ, чтобы избежать повреждения деталей. После откручивания болтов катушки можно аккуратно снять с места и убрать в сторону, предварительно отсоединив разъемы проводов. При необходимости, следует проверить состояние катушек и проводов, а также очистить от возможной грязи или налета. После этого можно приступить к установке новых катушек или установке снятых на место, последовательно выполнив все описанные действия в обратной последовательности.

Важно помнить, что перед началом работ по снятию или установке катушек зажигания Лада Веста, необходимо обязательно ознакомиться с инструкцией производителя и при необходимости обратиться к специалистам для получения дополнительных сведений и рекомендаций.

Как снять катушки зажигания Лада Веста?

Катушки зажигания в автомобиле Лада Веста ответственны за создание и подачу искры на свечи. Их регулярная проверка и обслуживание позволит поддерживать нормальную работу двигателя. Если вам потребуется снять катушки зажигания, следуйте этой пошаговой инструкции:

1. Убедитесь в безопасности. Перед началом работы убедитесь, что автомобиль находится в безопасном положении и ручка КПП находится в нейтральном положении. Также отсоедините клемму отрицательного контакта аккумуляторной батареи.
2. Определите катушки зажигания. Обратите внимание на местоположение катушек зажигания. В зависимости от модели двигателя Лада Веста, они могут быть расположены либо сверху двигателя, либо сбоку.
3. Отсоедините подводящие провода. Осторожно отсоедините провода, которые подводят ток к каждой катушке. Обычно они закреплены на месте с помощью зажимов или фиксаторов. Отсоединение проводов может осуществляться с помощью подвижных зажимов или путем ослабления гаек, держащих провода на месте.
4. Отсоедините катушки зажигания. С помощью подходящего инструмента отверните и отсоедините катушку зажигания от автомобиля. Убедитесь, что она полностью отсоединена и может быть легко удалена.
5. Проверьте состояние и очистите катушки. После удаления катушек зажигания внимательно осмотрите их на наличие повреждений, загрязнений или коррозии. Если необходимо, очистите их от грязи, пыли или окислов. Если обнаружены серьезные повреждения, замените катушки.

Помните, что важно выполнять работы по снятию и установке катушек зажигания аккуратно, чтобы избежать поломок и повреждений автомобиля. Если у вас возникают сомнения или трудности, лучше обратиться к профессионалам или консультантам.

Подготовка к снятию

Перед началом процедуры снятия катушек зажигания на Лада Веста необходимо соблюдать следующие меры предосторожности:

• Отключите автомобильное зажигание: перед тем как приступить к работе, убедитесь, что двигатель автомобиля выключен и ключ из замка зажигания удален. Это гарантирует безопасность и предотвращает возможность получения травмы при работе с электрическими компонентами.
• Работайте на пустом двигателе: для безопасности и избежания возможной поврежденности двигателя, убедитесь, что он охладился до комнатной температуры.
• Очистите рабочую область: перед началом работы необходимо аккуратно очистить область вокруг катушек зажигания от грязи и пыли. Это поможет избежать попадания посторонних частиц внутрь двигателя и возможных поломок.

Не устанавливайте новые свечи зажигания на грязные и загрязненные поверхности!

Соблюдая указанные меры предосторожности, вы гарантируете свою личную безопасность и сохранность автомобиля при проведении процедуры замены катушек зажигания на Лада Веста.

Отключение проводов катушек зажигания

Для начала работы необходимо выключить подачу тока на катушки зажигания, чтобы избежать возможные травмы и повреждение электрической системы. Для этого нужно:

Шаг 1	Выключите зажигание автомобиля и извлеките ключ из замка.
Шаг 2	Откройте капот автомобиля и найдите катушки зажигания. Они обычно расположены неподалеку от двигателя.
Шаг 3	Внимательно осмотрите каждую катушку зажигания. Убедитесь, что они не горячие. Если они нагреты, подождите, пока они остынут.
Шаг 4	Осторожно снимите провода, соединяющие катушки зажигания. Для этого понадобится специальный ключ или плоскогубцы. Отдавливайте их к наружи постепенно, чтобы не повредить провода.
Шаг 5	После того, как провода будут отключены, обязательно пометьте каждый провод, чтобы в последующем правильно их подключить.

Отключение проводов катушек зажигания должно производиться аккуратно и осторожно, чтобы избежать возможных повреждений системы зажигания и проводов.

Снятие катушек зажигания

Для снятия катушек зажигания с автомобиля Лада Веста необходимо выполнить следующие действия:

1.	Откройте капот автомобиля и найдите катушки зажигания. Они расположены непосредственно над свечами зажигания.
2.	Отсоедините провода от катушек зажигания. Для этого аккуратно выньте их из разъемов, используя специальные инструменты или плоскогубцы.
3.	Ослабьте крепление катушек зажигания при помощи соответствующего инструмента. Обычно катушки зажимаются на металлической пластине, которую необходимо снять или ослабить.
4.	Аккуратно снимите катушки зажигания с автомобиля. При этом необходимо учитывать, что они могут быть достаточно тяжелыми.

После снятия катушек зажигания их можно проверить на работоспособность или заменить, если необходимо. Также рекомендуется проверить состояние свечей зажигания и при необходимости заменить их.

Не забывайте следовать указаниям производителя и принимать все меры предосторожности при снятии и установке катушек зажигания на автомобиле Лада Веста.

Завершение процесса

После того как вы сняли все катушки зажигания, убедитесь, что все соединения были правильно ослаблены и отключены от проводов зажигания.

Будьте осторожны и не трогайте провода во время работы двигателя! Они могут быть горячими и вызвать ожоги.

Прежде чем установить новые катушки, обратите внимание на их состояние. Если они повреждены или старые, замените их новыми, чтобы обеспечить надежную и эффективную работу двигателя.

Затем аккуратно установите катушки зажигания на свои места. Убедитесь, что они надежно зафиксированы и не шатается. Соедините провода зажигания с соответствующими катушками в правильном порядке, чтобы избежать перепутывания.

После установки катушек зажигания, закройте капот автомобиля и заведите двигатель. Проверьте его работу на холостом ходу и при движении. Если все работает нормально, значит, процесс снятия и установки катушек зажигания Лада Веста был выполнен успешно.

Не забудьте выключить двигатель и проверить, нет ли утечки тока при работе автомобиля.
