Ремень гидроусилителя: основа надежной работы ГУР, неисправности
Гидроусилитель руля – комбинированное устройство, состоящее из механической и гидравлической частей, предназначенное для облегчения управления автомобилем. Одной из частей устройства является ремень гидроусилителя.
Что такое ремень гидроусилителя руля?
Ремень гидроусилителя руля – это приводной ремень, с помощью которого крутящий момент двигателя автомобиля передается со шкива коленвала, или одного из навесных устройств, на шкив насоса гидроусилителя.
Ремень представляет собой кольцевую бесконечную (замкнутую) конструкцию, в состав которой входят полимерные кордовые нити, залитые специальным составом из вулканизированной резины.
Основная задача ремня ГУР – помощь водителю в поворотах управляемых колес автомобиля.
Работает ремень следующим образом – после запуска двигателя, ремень начинает вращать шкив насоса ГУР. Насос, под давлением подает масло на распределитель, который, в свою очередь, переключает его на гидроцилиндр исполнительного устройства. Давление гидроцилиндра помогает водителю повернуть управляемые колеса в нужном направлении.
Выход ремня из строя, означает либо движение с приложением водителем значительного усилия на рулевое колесо, либо полную остановку автомобиля.
Типы, устройство и особенности ремней ГУР
Ремень ГУР может быть 3-х типов – гладкий, поликлиновой или зубчатый. Ремень ГУР плоского исполнения – простейшая конструкция, применяемая на отечественных автомобилях. Имеет трапециевидное (клиновое) сечение, причем его нижняя часть делается плоской, а наружная – выпуклой. Это позволяет более равномерно распределить нагрузки внутри ремня, возникающие на его изгибах.

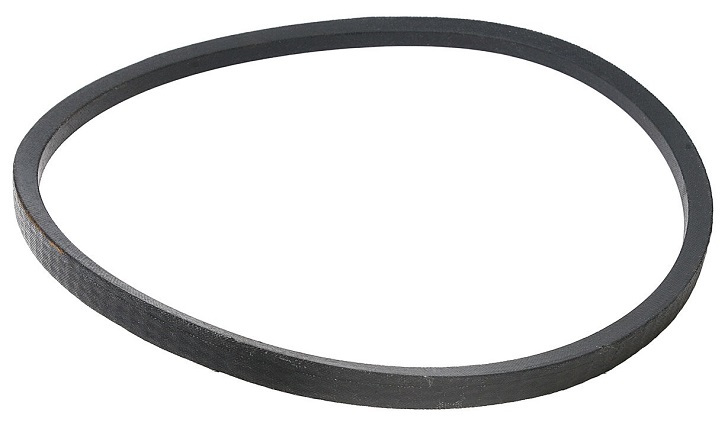

Плоский ремень ГУР
Поликлиновой ремень гидроусилителя – это широкий и плоский приводной ремень, у которого на нижней (рабочей) поверхности сделано от 3-х до 7-и продольно размещенных клинообразных выступов (ручьев). Наличие большого количества бороздок, движущихся по аналогичным канавкам шкива, многократно увеличивает коэффициент сцепления ремня с его поверхностью, снижая возможность пробуксовки. Ремни такого типа получили распространение в двигателях, где приводной ремень вращает два и более, навесных устройства. Поликлиновые, а также зубчатые ремни ГУР активно применяют производители грузовой техники и автобусов из Японии и других азиатских стран. Европейские производители активно устанавливают поликлиновые ремни на легковые автомашины.
Ремни такого типа с большим числом бороздок часто применяются в тех случаях, когда один ремень приводит в движение шкивы нескольких навесных устройств. Существуют вариант использования поликлиновых ремней с малым числом ручьев (2-4), если ремень работает только на насос ГУР. Основные противоскользящие характеристики ремня такого типа достигаются тем, что на шкивах, с которыми ремень работает есть узкие выступающие стенки канавок, которые увеличивают суммарную площадь соприкосновения.

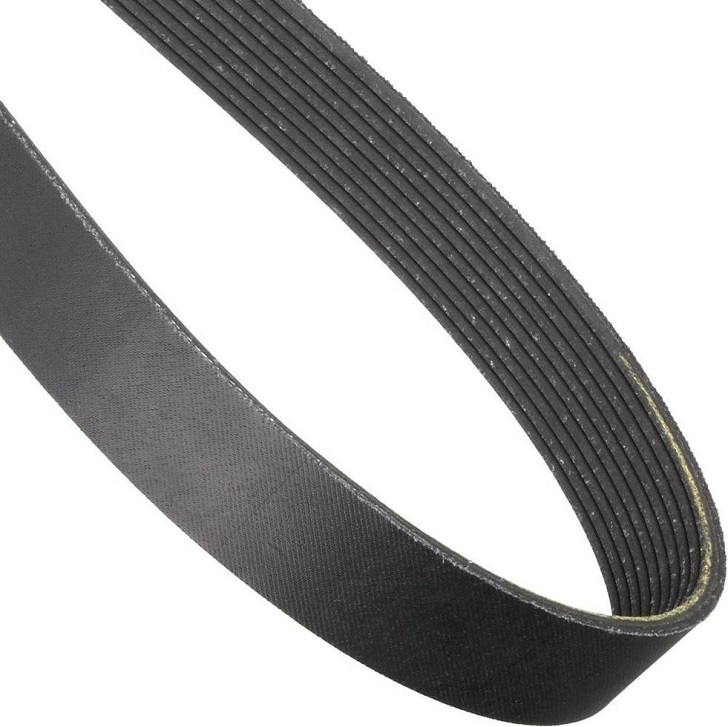

Поликлиновой ремень ГУР
Зубчатый ремень – внешне похож на плоский клиновой, но имеет отличие в виде поперечных узких насечек (своеобразных зубьев) на рабочей поверхности. Применение таких насечек позволяет использовать ремень на шкивах с малым радиусом, при этом значительный изгиб ремня не снижает его прочностных характеристик.
Существуют три основных схемы работы ремней гидроусилителя:
- когда ремень является общим для приводов всех навесных узлов двигателя;
- привод осуществляется только на шкив насоса ГУР;
- насос ГУР работает от другого навесного механизма.
В первом варианте шкив насоса ГУР «обвязан» единым приводным ремнем со всеми остальными навесными узлами. В грузовых автомобилях из Японии, он может быть объединен с воздушным компрессором или водяным насосом.
Как выбрать, или заменить ремень гидроусилителя
Чтобы изношенный ремень ГУР не стал причиной незапланированной остановки, необходимо учитывать сроки его эксплуатации, указанные заводом-изготовителем. Перед заменой, необходимо уточнить модель двигателя, на котором он установлен и каталожный номер самого ремня. Если автомобиль выработал гарантийные сроки, а «родной» ремень, особенно для японских грузовиков, будет трудно купить, то его можно заменить на аналогичный, подходящий по типу, сечению и длине.
Вопрос замены ремня включает в себя не только замену собственно, ремня, но и необходимость замены натяжных роликов, которые работают вместе с ним. Если их не заменить, то срок работы нового ремня значительно сократится.

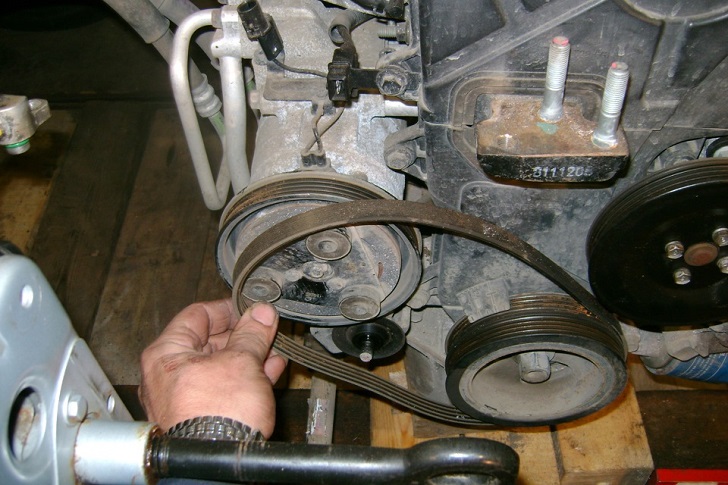

При замене, сначала демонтируется натяжной ролик, затем снимается старый и устанавливается новый ремень, после чего устанавливается новый натяжитель.
После установки натяжителя необходимо натянуть ремень в соответствии с требованиями завода. Если ремень «перетянуть», то возникнут значительные, не предусмотренные изготовителем, нагрузки, которые приведут к досрочному изнашиванию ремня. Слабое натяжение может привести к «пробуксовке» ремня на шкиве, его перегреву и повышенному износу. Недотянутый ремень может стать причиной ненормальной работы всего гидроусилителя, что также не приведет ни к чему хорошему. Натяжение ремня лучше всего проводить с использованием специального инструмента, который поможет правильно установить необходимое значение.
Как и где купить
Если возникла необходимость замены ремня ГУР двигателя грузовика из Японии, то лучше всего обратится на наш сайт https: //vdvigatel.ru/
Там вы найдете ремень и сопутствующие запасные части к большому количеству двигателей японских машин. Мы работаем с продукцией всех основных компаний Японии, производящих грузовые автомобили. Наши менеджеры помогут подобрать необходимый ремень и сопутствующие детали.
Ремень привода гур: что это и как работает?
Ремень привода гидроусилителя рулевого управления (ГУР) является одной из ключевых деталей, обеспечивающих безопасность и комфорт во время вождения автомобиля. Он играет важную роль в передаче энергии от двигателя к системе управления рулевым колесом, облегчая усилие при повороте.
Принцип работы ремня привода ГУР основан на использовании механической силы. Ремень соединяется с коленчатым валом двигателя и приводом насоса гидроусилителя руля. Поворачивая коленчатый вал двигателя, ремень передает движение на насос гидроусилителя, который создает давление в гидросистеме и обеспечивает необходимую силу для поворота рулевого колеса.
Однако, как и любая другая деталь автомобиля, ремень привода ГУР может выйти из строя по различным причинам. Одним из основных симптомов поломки ремня является появление скрипящих или стучащих звуков из под капота автомобиля при работе рулевого колеса. Также возможны проскальзывания ремня при повороте руля и появление вибраций во время езды. В случае поломки ремня, система ГУР перестанет функционировать, что может вызвать затруднения в управлении автомобилем.
Ремень привода гур
Принцип работы ремня привода гур основан на передаче механической энергии от коленчатого вала двигателя к насосу гидроусилителя руля. Ремень приводит насос в движение, создавая необходимое давление в гидросистеме и обеспечивая усилие при повороте руля.
Симптомы поломки ремня привода гур могут быть следующими:
| Симптом | Признак поломки |
|---|---|
| Шум | Появление свистящего, постоянного или интермиттирующего шума при повороте руля |
| Вибрация | Появление вибрации на рулевом колесе при медленном движении или в покое |
| Трудности при повороте руля | Затрудненное и усиленное управление автомобилем при поворотах |
| Потеря силы | Уменьшение усилия рулевого управления и потеря плавности работы гидроусилителя |
Если вы заметили один или несколько из этих симптомов, необходимо немедленно обратиться к специалисту для диагностики и замены ремня привода гур. Неисправности ремня могут повлиять на управление автомобилем и привести к опасным ситуациям на дороге.
Описание и назначение
Ремень привода ГУР передает вращение двигателя к гидронасосу ГУР, который преобразует механическую энергию в гидравлическую энергию и обеспечивает гидравлическое усилие при повороте руля. Таким образом, ремень привода ГУР играет важную роль в обеспечении комфортного и легкого управления автомобилем, особенно при парковке и при движении с низкой скоростью.
Этот элемент системы ГУР является износоустойчивым и долговечным, однако со временем может подвергаться износу, растяжению или сломаться. При поломке ремня привода ГУР управление автомобилем становится сложным, требует значительного физического усилия от водителя, особенно при парковке или поворотах на малой скорости.
- Сложности в повороте рулевого колеса
- Трудности в управлении автомобилем на низких скоростях
- Постоянное шумное сопровождение работы двигателя
- Изменение характера работы рулевого механизма
Принцип работы
Принцип работы ремня привода гур основан на трении между ремнем и шкивами. При включении двигателя, ремень начинает вращать шкивы, передавая движение насосу гидроусилителя. Насос подает гидравлическое давление на рулевой механизм и облегчает вращение руля. В случае поломки или сильного износа ремень может скользить по шкивам, что приводит к потере привода гидроусилителя и ухудшению управляемости автомобиля.
Чтобы предотвратить поломку ремня привода гур, необходимо регулярно проверять его состояние и заменять при первых признаках износа или повреждений. Также следует обратить внимание на уровень гидравлической жидкости в системе гидроусилителя и при необходимости долить ее.
Симптомы поломки ремня привода гур
Симптомы поломки ремня привода гидроусилителя руля (ГУР) могут проявляться в нескольких формах. Вот некоторые из наиболее распространенных признаков, которые могут указывать на неисправность ремня привода гур:
- Шумы и скрипы. Если при повороте руля или работе гидроусилителя вы слышите постоянные шумы, скрипы или стуки, это может быть признаком износа или разрыва ремня привода гур. Такие звуки могут возникать из-за трения ремня о другие компоненты или из-за неправильной работы самого приводного механизма.
- Трудности при повороте руля. Если у вас возникают трудности при повороте руля, особенно при малой скорости или в полной стоянке, это может быть признаком проблемы с ремнем привода гур. Ремень не может передать достаточную силу для поворота рулевого колеса, и в результате усилие, которое необходимо приложить для поворота руля, может быть значительно больше обычного.
- Необычное поведение руля. Если ваш руль начал вести себя необычным образом, например, если он стал выбивать из рук, дрожать или подскальзывать, это также может быть связано с поломкой ремня привода гур. Ремень может быть поврежден или недостаточно натянут, что приводит к неправильной работе гидроусилителя рулевого управления.
- Утечка гидроусилителя руля. Если вы заметили следы масляных пятен под автомобилем или на ремне привода гур, это может означать наличие утечки гидравлической жидкости из гидроусилителя руля. Утечка может быть вызвана повреждением ремня или уплотнения гидравлических соединений. Если гидравлическая жидкость исчезает, работа гидравлической системы рулевого управления может быть нарушена, что может привести к трудностям в управлении автомобилем.
Если у вас появятся любые из описанных симптомов, рекомендуется немедленно обратиться к специалисту для диагностики и ремонта системы рулевого управления автомобиля.
Ремень гидроусилителя: основа надежной работы ГУР
Ремень гидроусилителя: основа надежной работы ГУР
В большинстве современных колесных транспортных средств применяются гидроусилители рулевого управления, основу которых составляет насос с ременным приводом. О том, что такое ремень гидроусилителя, каких типов бывают ремни и как они устроены, а также о выборе и замене этих деталей — читайте в статье.
Что такое ремень гидроусилителя руля?
Ремень гидроусилителя руля (ремень ГУР, приводной ремень ГУР) — элемент системы гидроусилителя рулевого управления колесных транспортных средств; бесконечный (замкнутый) ремень, посредством которого осуществляется привод масляного насоса ГУР от шкива коленчатого вала двигателя или иного навесного агрегата.
Многие современные автомобили оборудуются гидроусилителем руля (ГУР), который создает дополнительный момент на управляемых колесах для облегчения управления транспортным средством. Необходимое усилие на исполнительном механизме ГУР создается за счет давления рабочей жидкости, поступающей от специального насоса. Как правило, насос ГУР вместе с другими агрегатами устанавливается непосредственно на силовом агрегате, а его привод строится по традиционной схеме — с помощью клиноременной передачи от шкива коленчатого вала или другого навесного агрегата.
Основу клиноременной передачи составляет ремень гидроусилителя, который решает одну ключевую задачу — обеспечение бесперебойной передачи крутящего момента от шкива коленвала или иного агрегата на шкив насоса ГУР во всем диапазоне оборотов двигателя (в том числе и на переходных режимах) и в любых условиях эксплуатации. Данный ремень в зависимости от типа привода гидроусилителя играет большую или меньшую роль в обеспечении работоспособности двигателя и управляемости автомобилем, но в любом случае при износе или повреждениях он должен без лишних задержек меняться на новый. А перед покупкой нового ремня гидроусилителя следует разобраться в существующих типах этих деталей, их конструкции и особенностях.
Типы, устройство и особенности ремней ГУР
Привод насоса ГУР собственным ремнем с натяжителем
Привод насоса ГУР общим приводным ремнем
Привод насоса гидроусилителя руля может строиться по различным схемам:
- С помощью общего ремня привода навесных агрегатов двигателя;
- С помощью индивидуального ремня от шкива коленчатого вала двигателя;
- С помощью индивидуального ремня от шкива другого навесного агрегата — водяной помпы или генератора.
В первом случае насос ГУР включен в единый привод навесных агрегатов с общим ремнем, в простейшем варианте ремень охватывает генератор и водяную помпу, на автобусах и грузовиках насос ГУР может иметь общий привод с воздушным компрессором; в более сложных схемах в привод включается компрессор кондиционера и другие агрегаты. Во втором случае используется отдельный короткий ремень, который передает крутящий момент непосредственно от шкива коленвала на шкив насоса ГУР. В третьем случае крутящий момент сначала подается на водяную помпу или генератор со сдвоенным шкивом, а от этих агрегатов через отдельный ремень на насос ГУР.
Для привода насоса гидроусилителя используются различные по конструкции и размерам ремни:
- Гладкие клиновые ремни;
- Зубчатые клиновые ремни;
- Поликлиновые (многоручейковые) ремни.
Гладкий клиновой ремень — простейшее изделие, которое находит самое широкое применение на отечественных автомобилях и автобусах. Такой ремень имеет трапециевидное сечение, его узкая грань выполнена плоской, широкая — радиусной (выпуклой), что обеспечивает равномерное распределение усилий внутри ремня при его изгибе.
Зубчатый клиновой ремень — тот же клиновой ремень, в котором на узком основании выполнены поперечные насечки (зубья), повышающие гибкость изделия без потери прочности. Такие ремни могут использоваться на шкивах меньшего диаметра и нормально работать в широком интервале температур.
Поликлиновый ремень — плоский и широкий ремень, на рабочей поверхности которого выполнено от трех до семи продольных клиновых борозд (ручьев). Такой ремень имеет большую площадь контакта со шкивами, чем обеспечивается надежная передача крутящего момента и снижается вероятность проскальзывания.
Гладкий клиновой ремень ГУР
Клиновой зубчатый ремень ГУР
Поликлиновой ремень ГУР
Гладкие и зубчатые клиновые ремни применяются в индивидуальных приводах насоса ГУР от коленчатого вала и в приводах насоса, объединенных с приводом воздушного компрессора или иного агрегата. Приводы на основы клиновых ремней наиболее часто используются на отечественной технике, а также на автобусах и коммерческих автомобилях азиатского производства. Поликлиновые ремни с большим количеством ручьев (6-7) наиболее часто применяются в общих приводах навесных агрегатов силового агрегата, значительно реже ремни такой конструкции, но с меньшим числом ручьев (всего 2-4), встречаются в индивидуальных приводах насосов ГУР от коленвала или другого навесного агрегата. Приводы с поликлиновыми ремнями наиболее часто используются в легковых автомобилях иностранного производства.
Разрез приводного ремня ГУР
Ремни гидроусилителя имеют несложную конструкцию. Основу ремня составляет несущий слой в виде кордшнура из синтетического волокна (полиамидного, полиэфирного или иного), вокруг которого отформирован сам ремень из вулканизированной резины различных сортов. Гладкие и зубчатые клиновые ремни обычно имеют дополнительную защиту наружной поверхности в виде оплетки из тонкой оберточной ткани в два-три слоя. Для идентификации ремня на его широком основании может наноситься маркировка и различная вспомогательная информация.
Резиновые клиновые ремни гидроусилителей для отечественной техники должны соответствовать стандарту ГОСТ 5813-2015, они могут изготавливаться в двух исполнениях по ширине (узкого и нормального сечения) и имеют стандартизированный ряд размеров. Поликлиновые ремни изготавливаются по различным международным стандартам и собственным стандартам автопроизводителей.
Вопросы выбора и замены ремня гидроусилителя
В процессе работы силового агрегата все ремни изнашиваются и со временем требуют замены, это в полной мере относится и к ремню гидроусилителя. Замену данного ремня следует выполнять в сроки, рекомендованные автопроизводителем, либо (что бывает чаще) при его износе или повреждениях. Обычно о необходимости замены ремня гидроусилителя свидетельствует ухудшение работы ГУР на всех режимах эксплуатации автомобиля. Также ремень обязательно подлежит замене при обнаружении на нем трещин, чрезмерном растяжении и, конечно же, при его обрыве.
На замену следует выбирать ремень того же типа, что был установлен на автомобиле ранее. Для новых транспортных средств это должен быть ремень определенного каталожного номера, а по истечению гарантийного срока можно использовать любые ремни с подходящими характеристиками — типом (клиновой, поликлиновый), сечением и длиной. Если ремень насоса ГУР имеет натяжной ролик, то необходимо приобрести сразу и эту деталь вместе с крепежом. Оставлять старый натяжитель не рекомендуется, так как это может привести к интенсивному износу или повреждениям нового ремня.
Замену ремня гидроусилителя следует выполнять в соответствии с инструкцией по ремонту и обслуживанию транспортного средства. На двигателях с индивидуальным приводом насоса ГУР и без натяжителя достаточно ослабить крепление насоса, снять старый ремень, установить новый и выполнить натяжение ремня за счет правильного крепления насоса. Если в таком приводе предусмотрен натяжной ролик, то в первую очередь демонтируется он, затем снимается ремень, на его место ставится новый, а затем монтируется новый натяжитель. В двигателях с общим приводом навесных агрегатов замена ремня производится аналогично.
В ряде случаев работа по замене ремня может осложняться необходимостью выполнения дополнительных операций. Например, на многих двигателях сначала необходимо снять ремень привода генератора, а затем выполнять замену ремня насоса ГУР. Это следует учитывать и сразу готовить соответствующий инструмент.
Важнейшее значение при замене ремня гидроусилителя имеет обеспечение его правильного натяжения. При чрезмерном натяжении ремня детали будут испытывать высокие нагрузки, а сам ремень растягивается и в короткие сроки изнашивается. При слабом натяжении ремень будет проскальзывать, что выразится в ухудшении работы ГУР. Поэтому необходимо тщательно выполнять приведенные в инструкции рекомендации, и, если тесть такая возможность, использовать специальный инструмент для обеспечения нормального натяжения.
При правильном выборе и замене ремня гидроусилитель будет обеспечивать комфортное управление автомобилем в любых дорожных условиях.
