Как отрегулировать сцепление на жигулях

Прокачка и регулировка сцепления

В предыдущем посте я писал о том, что при работающем двигателе передачи не включается и педаль сцепления была мягкая «ватная». До этого уже прокачивал сцепление, видимо не до конца прокачал и не регулировал зазор между толкателем рабочего цилиндра и вилкой сцепления.
Выставил зазор как раз в 4-5 мм. И выгнал воздух. После завел и все, проблема решена������В общем в прокачке нет ничего сложного, делал один, для тех кто не знает распишу по быстрому.
1. Открываем бачок сцепления

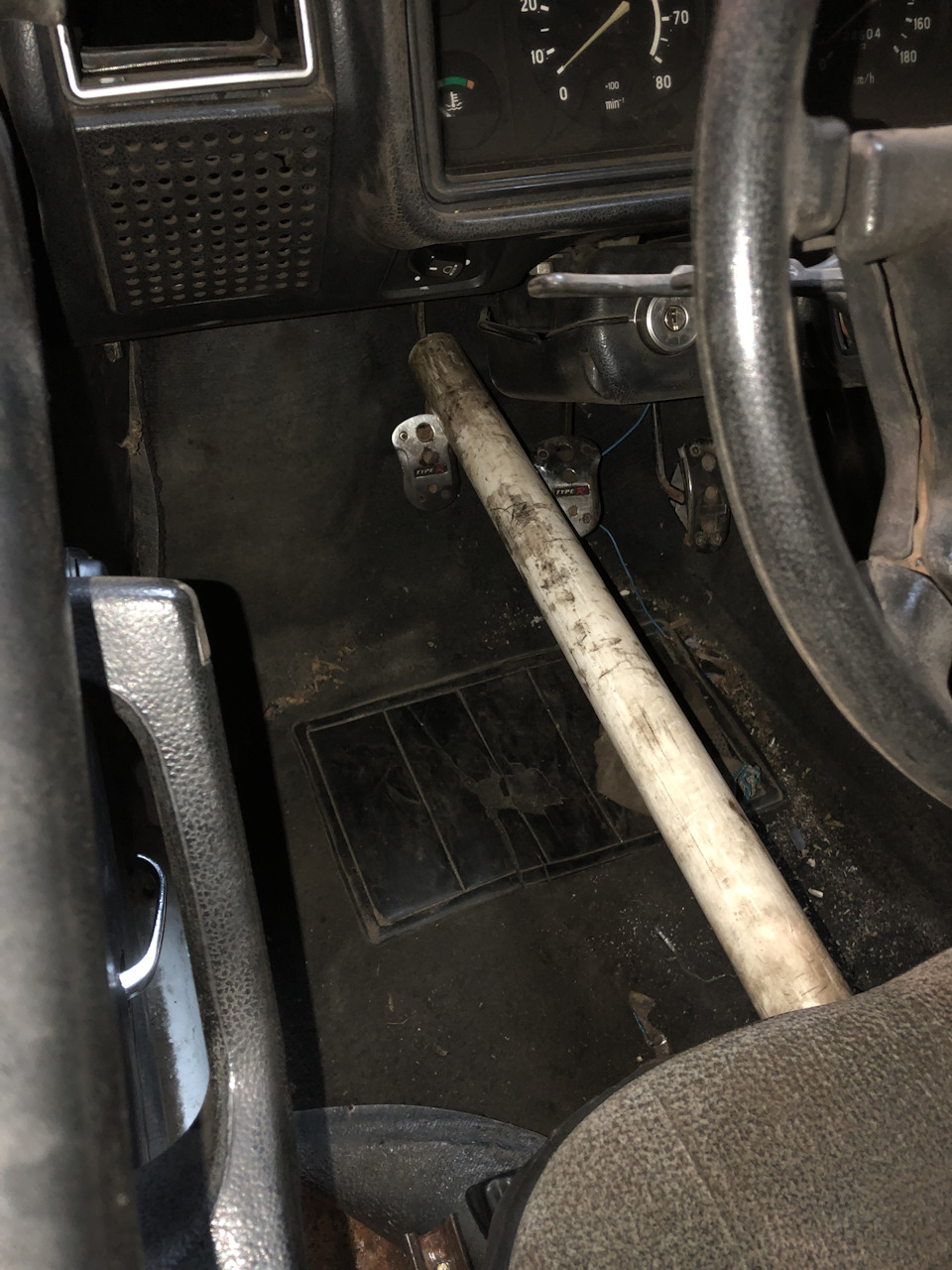

2. Находим палку, деревяшку, доску, все что угодно, чем можно подпереть педаль сцепления к сиденью(в моем случае это был кусок пластиковой трубы��)
3. Несколько раз энергично нажимаем на педаль сцепления, а потом подпираем её, чтобы она была в выжатом состоянии, тем самым создаем давление в системе.
4. Теперь откручиваем штуцер на рабочем цилиндре (ключ на 8), выпускаем воздух и грязь из системы. Закручиваем штуцер, убираем подпор педали и повторяем 3й пункт.
А лучше найти умную книжку, там все написано�� Завтра со знающим человеком будем выставлять зажигание и регулировать карб. Надеюсь все получится����

Моя помошница��

Регулировка сцепления автомобилей ВАЗ 2107, 2105, 2104

Правильная и четкая работа сцепления на автомобилях ВАЗ 2107, 2105, 2104 обеспечивается определенными регулировками его привода. Их две: регулировка величины зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

Регулировка привода сцепления автомобиля ВАЗ 2107, 2105, 2104

1. Регулировка зазора между толкателем и поршнем.

Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

Зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2104, 2105, 2107

Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль. Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).

2. Регулировка свободного хода педали сцепления.

(зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления)

Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

Свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2104, 2105, 2107

В случае отсутствия этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». При увеличенном зазоре – «ведет».

Свободный ход педали сцепления 0,4 – 2,0 мм входит в свободный ход педали – 25 – 35 мм. То есть 25 – 35 мм это общий необходимый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2104, 2105, 2107 постоянно замкнутого типа, то есть постоянно включено: при отпущенной педали ведомый диск прижат ведущим к маховику и вращается вместе с ним, а также выжимным подшипником и первичным валом коробки передач. Между выжимным подшипником и накладкой упорного фланца нажимной лепестковой пружины корзины сцепления имеется зазор в 1,5 – 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2104, 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание передаче заднего хода. Плавность ее включения — показатель успешной регулировки.

Регулировка сцепления на ВАЗ-2107 — подробная инструкция для новичка

Главное назначение механизма сцепления заключается в объединении коленвала с КПП и передачи крутящего момента от двигателя к колесам авто. Используется данное устройство на машине при переходе на пониженную или повышенную передачу, а также при включении нейтрали. Чтобы включение передач выполнялось легко и плавно, понадобится правильная регулировка сцепления ВАЗ 2107, производить которую должен уметь каждый владелец семерки.

Устройство механизма сцепления на ВАЗ 2107

Сцепление хотя и выполняет несложную задачу, состоит из множества составляющих деталей. Все детали имеют соответствующий ресурс, поэтому рано или поздно муфта сцепления нуждается в ремонте и регулировке. Прежде чем настроить сцепление на ВАЗ 2107, нужно разобраться с его конструктивными элементами.

Классические авто семейства ВАЗ оснащены механизмом сцепления сухого замкнутого типа. Состоит устройство из следующих элементов:

1. Ведущая часть — это ведомый диск, имеющий шлицы для передачи момента перемещения на вал КПП. Это вращение передается при помощи трения, возникающего между накладками фрикционного типа с маховиком и нажимным диском.
2. Неразборный механизм — этот узел называют корзиной, которая фиксируется к маховику.

В действие механизм сцепления на ВАЗ 2107 приводится за счет самой левой педали в салоне машины. В действие устройство приводится с помощью гидравлического привода. Основу гидропривода составляют следующие узлы:

и рабочий цилиндры.
• Вилки включения и выключения.
• Подшипник выжимной.

Аналогичной конструкцией сцепления оснащены все классические модели ВАЗ, а также карбюраторные и инжекторные ВАЗ 2107. Отличие заключается лишь в наличии вспомогательного щитка на инжекторных моделях, назначением которого является защита от грязи. Чтобы представить, о чем идет речь, ниже приведена схема рассматриваемого устройства.

Как отрегулировать сцепление на классике

Производить настройку сцепления на семерке следует после того, как выполняются работы по установке механизма. При правильно выполненной процедуре настройки можно продолжить эксплуатацию машины, не беспокоясь о преждевременной поломке агрегата. Перед процессом регулировки понадобится проверить гидропривод на присутствие в нем воздуха. Воздух нужно удалить с помощью прокачки системы, и при потребности осуществить замену всей жидкости.

Это интересно! Если после замены деталей сцепления было неправильно выполнено регулирование механизма, то продолжать дальнейшую эксплуатацию машины с не настроенным устройством не только не удобно и опасно, но может грозить повторным ремонтом.

Если возникла необходимость провести регулировку рассматриваемого механизма на ВАЗ 2107, то ниже представлена подробная инструкция.

Регулировка свободного хода педали сцепления

Чтобы выставить свободный ход педали, понадобится произвести настройку двух агрегатов — главного и рабочего цилиндров. Это позволит выполнить максимально-точную регулировку сцепления на ВАЗ 2107. Выполняются процедуры по регулированию хода педали сцепления:

1. Двумя ключами на “13” в салоне машины внизу нужно отрегулировать полный ход педали. В качестве ограничителя полного хода выступает специальный шток, который фиксируется двумя гайками. При помощи одного ключа нужно удерживать крепление ограничителя хода, а вторым осуществлять ослабление гайки на несколько оборотов. Полный ход педали должен составлять около 140 мм, что можно замерить при помощи линейки.
2. На последующем шаге следует выставить свободный ход педали. В стандартном режиме свободный ход должен быть приблизительно 30 миллиметров. Однако это значение не есть эталонным, и каждый автолюбитель может выставить величину холостого хода исходя из своих предпочтений. Чтобы выставить свободный ход педали, понадобится вращать гайку самого ограничителя в сторону к кронштейну, который обозначен цифрой “2”. Как только величина свободного хода будет достигнута нужного значения, нужно придержать гайку ключом, а вторым инструментом осуществить затягивание контргайки.
3. На завершающем этапе самостоятельной регулировки педали сцепления необходимо произвести проверку. Берем в руки линейку, и уперев ее в кузов по ходу движения педали, осуществляем измерения. Сразу требуется нажать на педаль рукой, и давить до момента возникновения сопротивления.

Регулировка свободного хода толкателя вилки сцепления

Приступаем к настройке свободного хода толкающего штока вилки сцепления(рабочего цилиндра). Для начала нужно уточнить величину свободного хода. Делается это так:

1. Рабочий цилиндр располагается внизу автомобиля, поэтому для продолжения дальнейших действий нужно спуститься в смотровую яму и продолжить работы там.
2. Вооружившись плоскогубцами, требуется демонтировать пружину с вилки выключения сопротивления. Пружину извлекать не обязательно, но тогда при выполнении настройки понадобится прикладывать усилие при проверке.
3. Используя линейку, нужно узнать величину свободного хода вилки сцепления.
4. Прикладывая силу на вилку до упора, нужно придержать ее в таком положении. Запоминаем положение вилки по линейке, а затем требуется отпустить механизм, и осуществить замеры свободного хода. Ее величина должна составлять в пределах от 3 до 5 мм. От этого свободного хода зависит срок службы выжимного подшипника. Если зазор будет отсутствовать, то вся нагрузка будет поступать на выжимной подшипник, что вскоре выведет его из строя.

Когда зазор вилки не соответствует норме, то его следует отрегулировать. Процесс регулировки представляет собой выполнение следующих манипуляций:

1. Используя два ключа на “13” и на “17”, нужно осуществить ослабление контргайки. На фото показан этот процесс — буквой “а” обозначен ключ, которым нужно удерживать гайку, а вторым под буквой “б” следует отвинтить гайку.
2. Используя плоскогубцы или переставной ключ, необходимо зафиксировать ими торцевую часть толкателя или штока РЦС в неподвижном виде, и произвести ослабление гайки “а” на 1-2 оборота.
3. Выставляем верную величину свободного хода толкателя от 3 до 5 мм.
4. Закрепляем в установленном положении контргайку “а”, закручивая при этом гайку “б”.

После окончания регулировки холостого хода толкателя вилки сцепления, требуется перепроверить соответствие норме холостого хода педали. Не забудьте поставить на свое место пружину.

Проверка сцепления

Чтобы убедиться, что все проведенные работы выполнены правильно, приступаем к следующим манипуляциям:

1. Установить рычаг КПП в режим “нейтрали”.
2. Заводится мотор, после чего нужно прогревается двигатель до рабочей температуры.
3. Выжимаем сцепление до упора, и переводим рычаг переключения передач в режим задней скорости.
4. Продолжается проверка работоспособности, и теперь можно включить первую передачу и тронуться. Включаем поочередно каждую передачу и прислушиваемся к отсутствию скрежета.
5. При переходах передачи с одной на другую не должно возникнуть сторонних шумов в виде скрежета и стука. Отсутствие посторонних шумов означает, что система сцепления отрегулирована правильно.
6. Если передачи включаются плавно и без посторонних шумов, значит все сделано правильно.
7. Остается выполнить еще одну проверку — на каждой передаче набираем скорость и наблюдаем за тем, чтобы машина набирала обороты плавно, без признаков пробуксовывания. Если они присутствуют, то это говорит о том, что сцепление буксует, и понадобится повторно произвести регулировку.

На этом процесс регулировки сцепления на семерке считается завершенным, и как видно, реализовать его самостоятельно вполне реально. Рекомендуем прочитать: про замену главного и рабочего цилиндров сцепления, что делать если пропало сцепление или оно буксует.

Регулировка сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка сцепления – благодаря этой небольшой процедуре вы можете сократиться риск износа деталей сцепления таких как выжимной диск, но только в том случае если сцепление не настроено, если оно настроено то при правильной его работе риск износа деталей сцепления и так будет минимален при умеренной езде. Поэтому если у вас сцепление не отрегулировано, то мы вам рекомендуем ознакомиться с этой инструкцией чтобы вы в дальнейшем умели его регулировать.

Примечание!
Для регулировки вам нужно будет запастись: Основным набором гаечных ключей, а так же для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же ещё необходимо будет воспользоваться: Пассатижами и клещами вида «Кобра»!

Краткое содержание:

Где находится рабочий и главный цилиндр сцепления, за счет которых осуществляется регулировка сцепления?

Рабочий цилиндр можно легко увидеть заглянув под днище автомобиля, он располагается одним концом на самой коробке передач а другим концом вставлен в вилку сцепления, более подробно об местонахождении рабочего цилиндра смотрите на фото ниже:

Главный цилиндр располагается в подкапотном пространстве автомобиля, для того чтобы его разглядеть под днище автомобиля залазить не имеет смысла, потому что после открывания капота его можно легко увидеть.

Когда нужно регулировать сцепление?
Сцепление регулируется при появлении очень значительного люфта при нажатии на педаль сцепления, или же при полном отсутствии люфта, для заметки! Начальный свободный ход педали должен составлять «0.4 – 2.0 мм», если он больше или меньше то в таком случае отрегулируйте систему.

Примечание!
А так же замерьте на всякий случай свободных ход педали сцепления до его выключения, который должен укладываться в норму – «25 – 35 мм»!

Ещё систему обязательно нужно регулировать, если между толкателем который указан красной стрелкой и вилкой сцепления которая указана синей стрелкой, полностью пропал свободный ход или же он превышает «4-5 мм», проверить этот ход очень легко для этого возьмитесь рукой за вилку сцепления как показано на рисунке, и после чего покачайте вилку из стороны в сторону.

Примечание!
По сути это операцию можно и не проводить, а лучше всего всё внимание акцентировать на проверки свободного хода педали сцепления, потому что как правило если он будет нормальным то и свободный ход толкателя и вилки сцепления тоже скорее всего будет в норме. Но все же если вы захотите проверить вилку, тогда проверяйте её а иначе из-за большого свободного хода в вилки будет поддаваться постоянной нагрузки выжимной подшипник, из-за чего в ближайшее время он может прийти в негодность, в связи с чем его придётся заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0.4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления»)

1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.

2) Далее вращая ограничитель при помощи гаечного ключа в сторону кронштейна «2», добейтесь правильного начального свободного хода педали.

Примечание!
Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!

3) Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».

Примечание!
Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.

Примечание!
Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!

2) Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).

Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».

Примечание!
Если свободный ход нарушен, то отрегулируйте вилку!

Регулировка:

Примечание!
Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!

1) Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».

2) Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.

3) Следом продолжая удерживать клещами толкатель, посредством вращения регулировочной гайки «Б» добейтесь правильного свободного хода толкателя вилки сцепления.

4) Далее снова зажмите клещами толкатель «А» и регулировочную гайку «Б», и после чего в это же время затяните контргайку под буквой «В».

Примечание!
После всех законченных операций, обязательно проверьте чтобы свободный ход педали сцепления соответствовал норме!

Окончательная проверка сцепления на работоспособность!

Проверку рекомендуется производить после завершения работы, а производить эту проверку нужно следующим образом:

1) В начале включите нейтральную передачу в коробке передач. Затем заведите машину и дождитесь того когда двигатель нагреется до рабочей температуры. Далее на самых низких оборотах при которых у вас работает двигатель выжмите сцепление, и вследствие чего включите заднюю передачу.

Примечание!
Задняя передача в таком случае у вам должна будет включится без скрежета и стука или же еще каких либо посторонних шумов!

2) Теперь можно будет попробовать ещё один тест, для этого при разгоне на автомобиле попробуйте включать каждую передачу в тот момент когда нужно будет, если же передачи будут включаться без скрежета и стука то в таком случае сцепление исправно.

3) И в завершение попробуйте обратить своё внимание на разгон автомобиля,то есть машина при разгоне должна разгоняться нормально, не должно быть такого что вы жмёте на педаль обороты в красной зоне а автомобиль не едет.

Примечание!
Данный пример указывает на то, что сцепление буксует!

Если данная проверка не дала не каких результатов а сцепление всё равно работает не правильно, то в таком случае попробуйте сперва прокачать сцепление, а если это не поможет то в таком случае снимите и в следствие чего отремонтируйте сцепление заменив изношенные его детали на новые. (Как прокачать сцепление, см. в статье: «Прокачка сцепления на автомобиле»)

Если нужна регулировка на более поздней модели ВАЗ – (читайте Регулировка датчика сцепления на Лада Веста).

Дополнительный видео-ролик:
О том как отрегулировать свободный ход толкателя вилки, вы так же можете узнать из видео-ролика который расположен ниже:
