Ремонт водительского сиденья.
Уже давно у меня сидение начало рваться в районе шва на боковинке. Так же давно я хотел с этим что то сделать)))

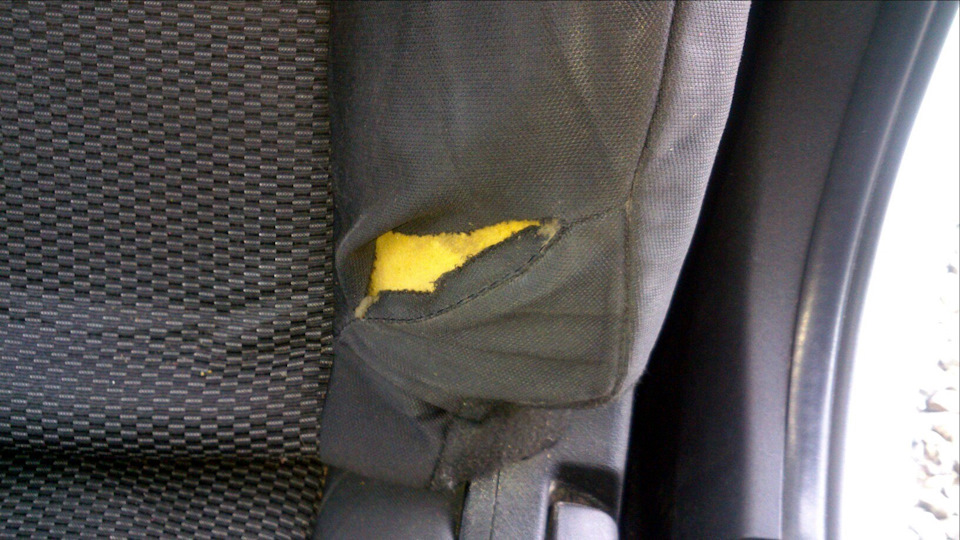

И в итоге доездил до такого:
Вчера все же собрался с мыслями и решил заделать как смогу это безобразие.
Собственно снял заднюю накладку спинки.

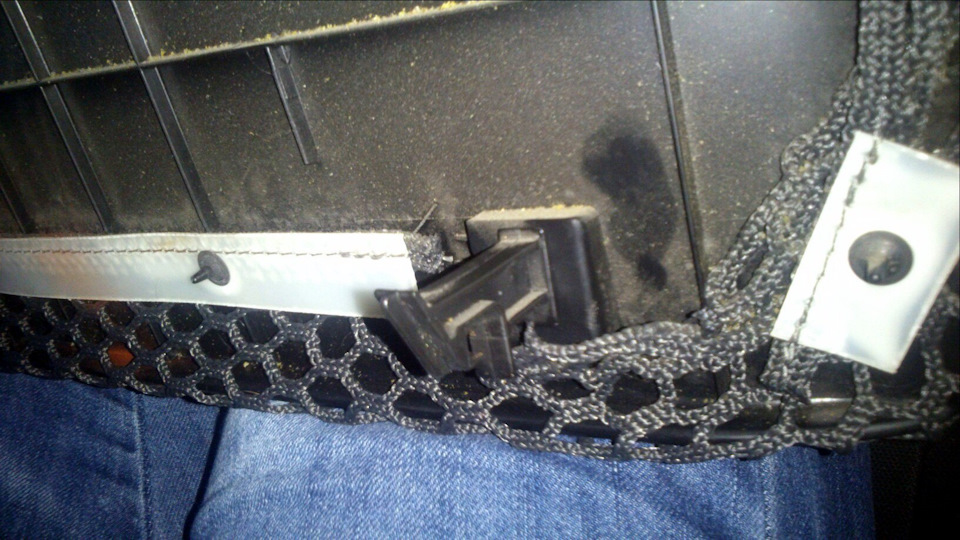

Как я это сделал: Давим снизу на накладку во внутрь спинки и одновременно тянем вверх. Она выходит с нижних защелок.

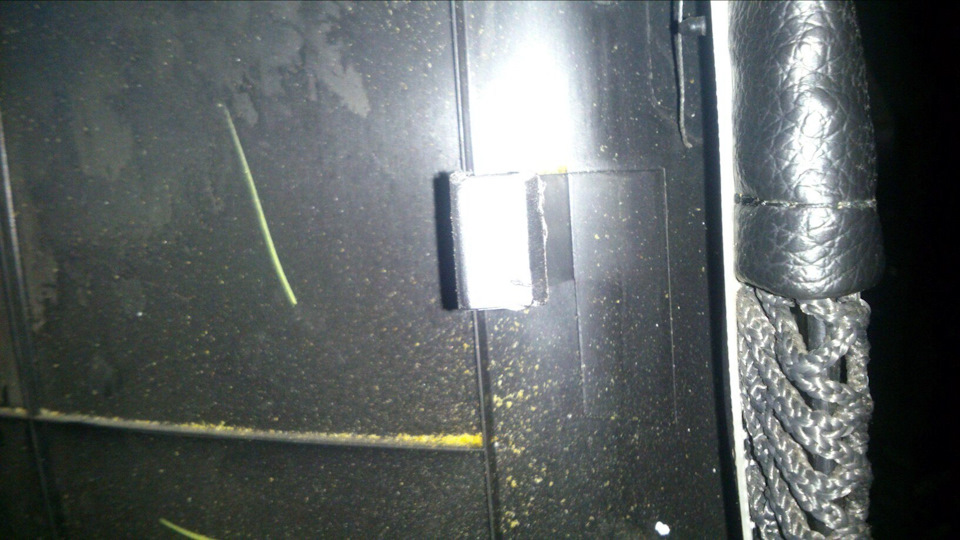

Затем нужно снять средние защелки. Я просто потянул на себя и вверх и они отщелкнулись. У них мягкий пластик, так что не сломаются.

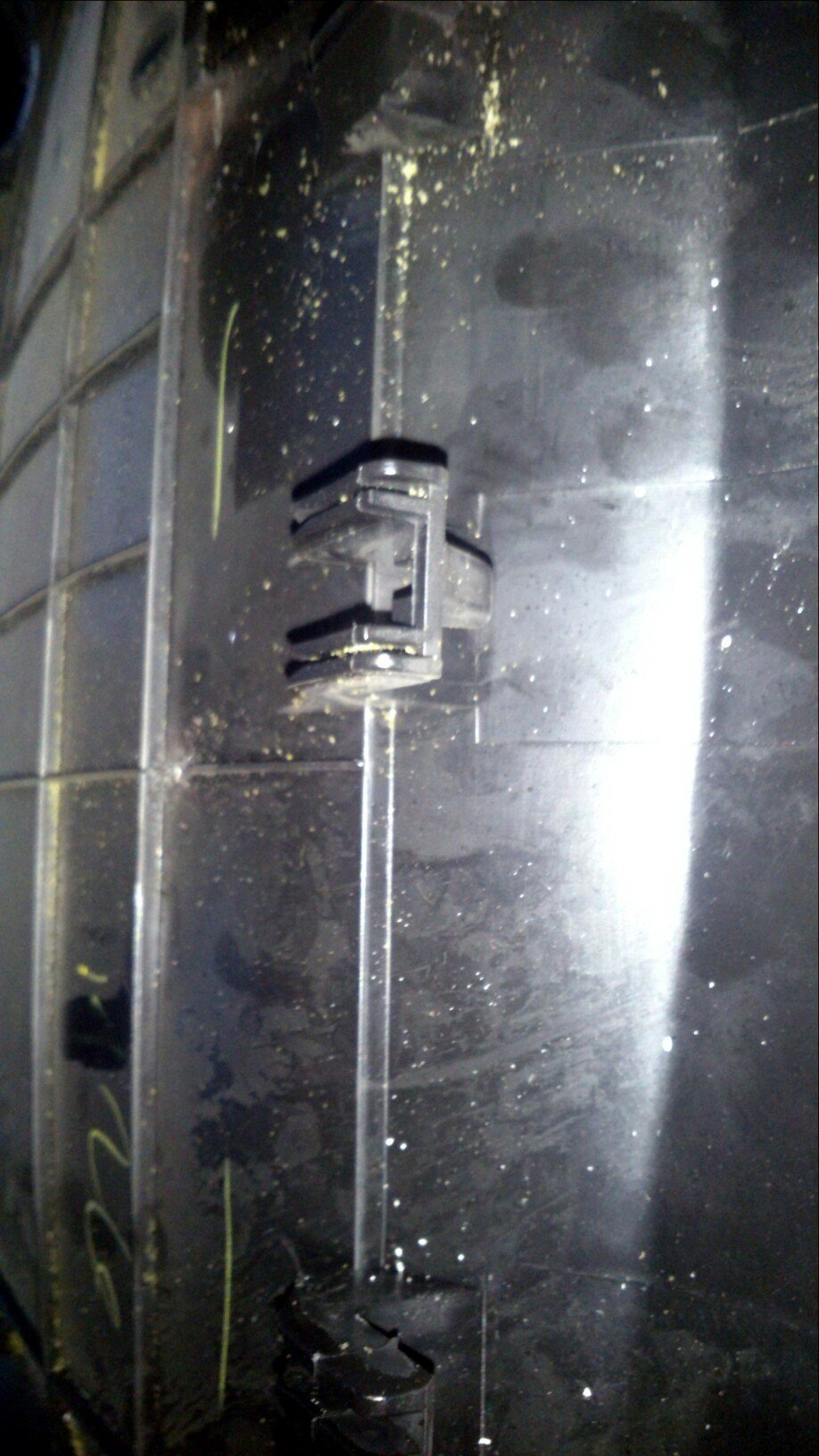

Затем снимаем с верхних защелок.
Они сделаны по типу крючков. Поднимаем за низ вверх(типа прокручиваем) и тянем вниз. Накладка окажется у вас в руках.

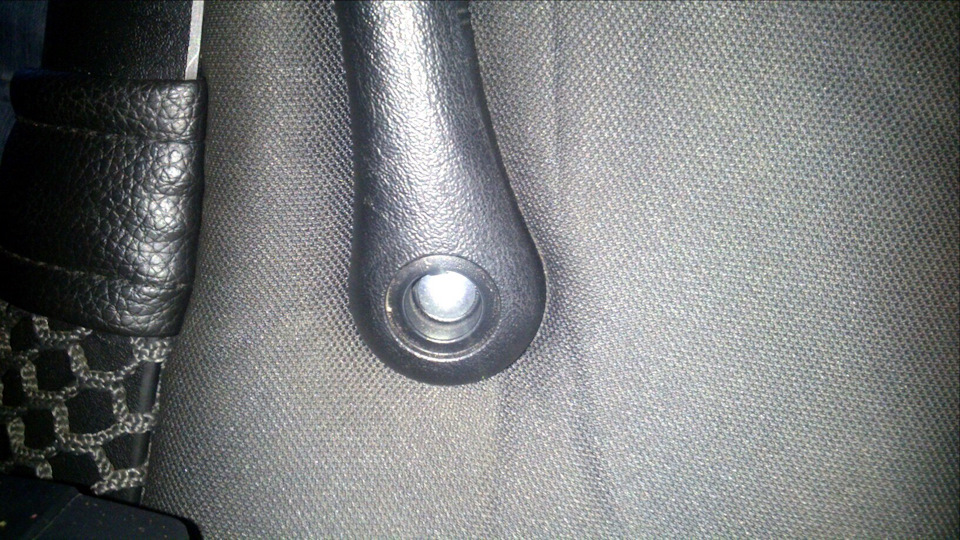

Затем нужно открутить рукоятку поясничного подпора. Снимаем заглушку и отверткой под крест откручиваем.

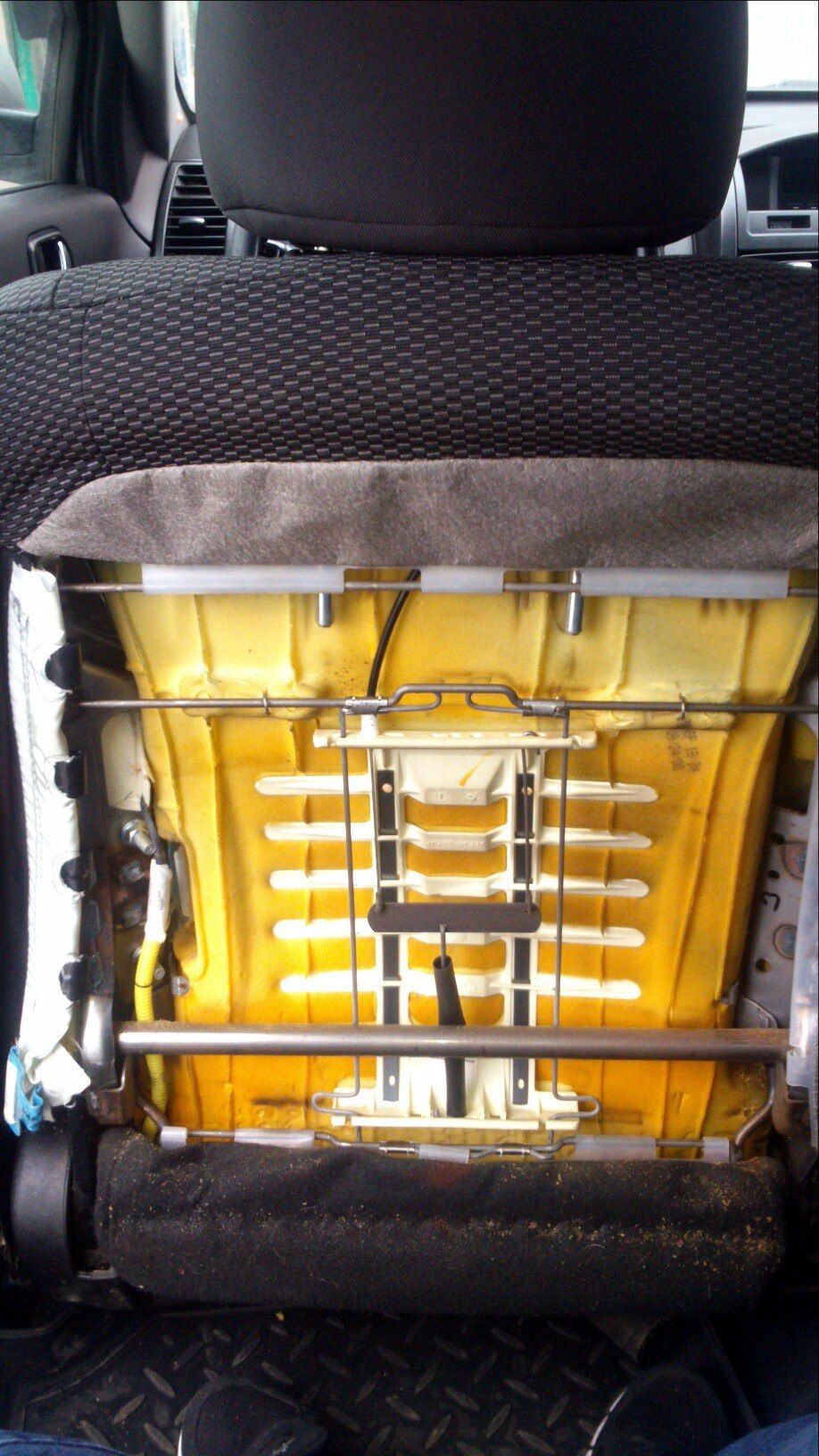

Когда снял накладку, открылась вот такая картина
На фото видно как крепится обшивка сидухи. По периметру она зацеплена пластиковыми скобами к каркасу сиденья.
ТОлько со стороны подушки скобы железные.

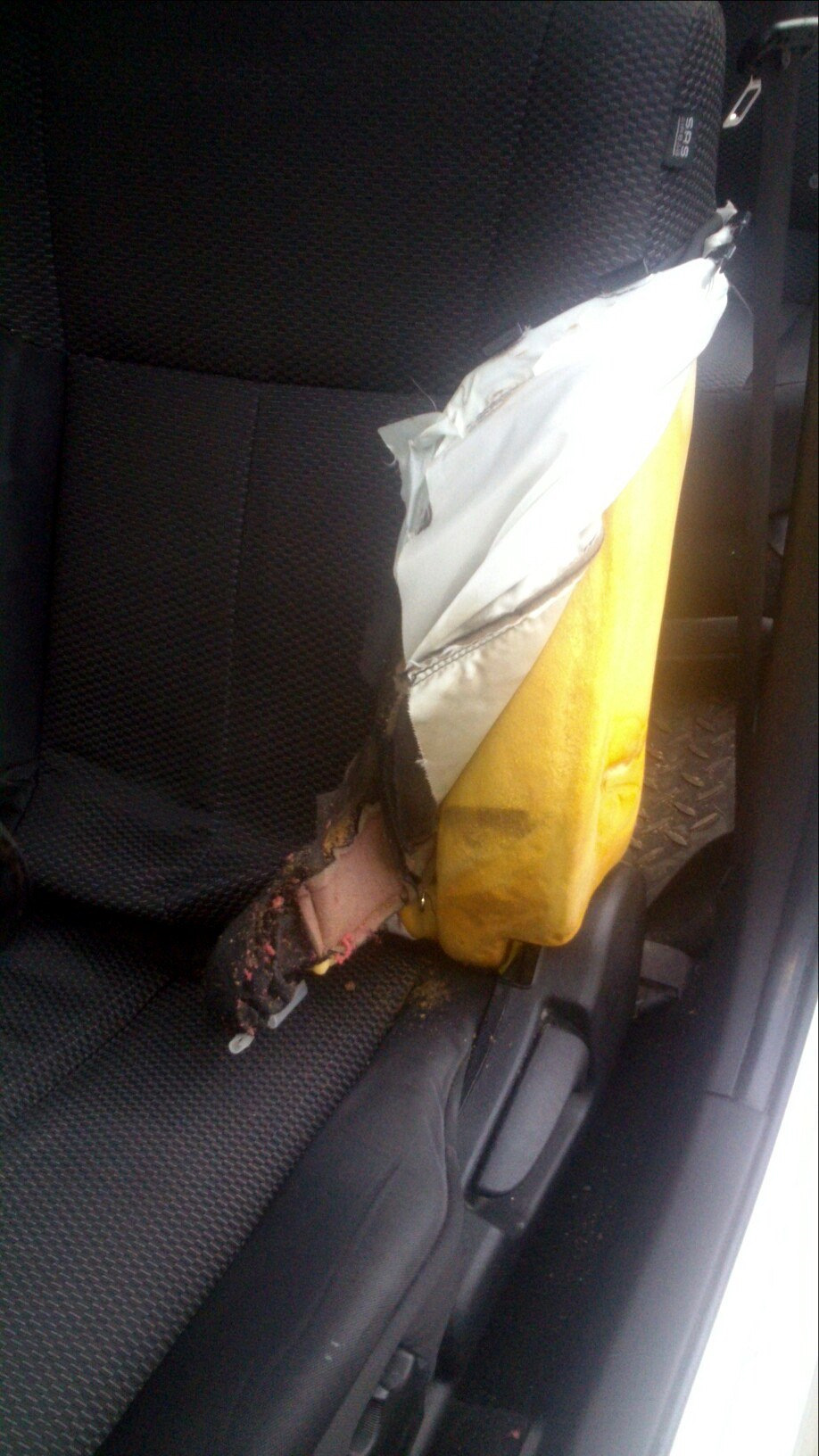

Снимаем скобы и выворачиваем снизу насколько можно чехол.
Полностью снять я не рискнул, т.к. сам чехол еще в нескольких местах наглухо приклепан к каркасу через паралон. Мне хватило и так.
Зашил обычными нитками, только сложил в 2 слоя.
Кончно я не портной, но в целом получилось неплохо. По крайней мере лучше чем было))).
Mitsubishi Galant (1997 год). Руководство — часть 347
Снимите зеркало, нажимая в направлении, обозначенном стрелкой на
рисунке.
Пружина зеркала плотно вставлена в паз прикрепленной к стеклу
кнопки.
Разрушающая нагрузка зеркала находится в пределах 450 Н.
ПЕРЕДНЕЕ СИДЕНИЕ
СНЯТИЕ И УСТАНОВКА
Внимание: SRS
Перед снятием сидения, оборудованного модулем боковой подушки безопасности, см. Главу 52В – Меры
предосторожности при обслуживании SRS и модуля подушки безопасности.
• Подстаканник в сборе <Автомобили с
подогревом сидений> (См. стр. 52А-7)
1. Выключатель подогрева сидений сборе
<Автомобили с подогревом сидений>
Последовательность снятия переднего
сидения в сборе
• Разъем жгута проводов
3. Заглушка болта крепления сидения
4. Переднее сидение в сборе
ПРИМЕЧАНИЕ:
После предварительной затяжки гаек и болтов крепления
сидения в каждом месте установки, полностью затяните их
заданным моментом.
ОБОРУДОВАНИЕ САЛОНА —
Переднее сидение
ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ПОДОГРЕВА СИДЕНИЯ
ПРИМЕЧАНИЕ:
Для проверки диода, совместите полярность тестера для электрических
цепей с полюсами (+) и (-) в таблице.
ПРОВЕРКА ПОДОГРЕВАТЕЛЯ СПИНКИ
СИДЕНИЯ
Измерьте сопротивление между выводами.
Номинальное значение: Примерно 8 Ом.
ПРОВЕРКА ПОДОГРЕВАТЕЛЯ ПОДУШКИ
СИДЕНИЯ
Измерьте сопротивление между выводами.
Номинальное значение:
Между выводами 2 и 3: Примерно 8 Ом
Между выводами 1 и 2: 0 Ом
ОБОРУДОВАНИЕ САЛОНА —
Переднее сидение
РАЗБОРКА И СБОРКА
Внимание:
Не разбирайте спинку переднего сидения со
встроенным модулем подушки безопасности.
<Сидение без электропривода>
Последовательность разборки
1. Рукоятка регулятора наклона спинки
2. Рукоятка регулятора продольного
3. Скоба
4. Рукоятка регулировки сидения по высоте
5. Декоративная боковая крышка переднего
6. Крышка петли переднего сидения
7. Замок ремня безопасности
8. Болт
9. Подушка переднего сидения в сборе
10. Обивка подушки переднего сидения
11. Рама подушки переднего сидения
12. Панель спинки переднего сидения
13. Спинка переднего сидения в сборе
14. Колпачок
15. Рукоятка регулировки поясничного подпора
16. Направляющая подголовника
17. Крышка спинки переднего сидения
18. Рама спинки переднего сидения
19. Жгут проводов отопителя переднего
20. Механизм регулировки положения сидения
21. Жгут проводов
ОБОРУДОВАНИЕ САЛОНА —
Переднее сиденье
<Сидение с электроприводом>
Последовательность снятия деталей
1. Декоративная боковая крышка
2. Крышка петли переднего сидения
3. Замок ремня безопасности
4. Болт
5. Подушка переднего сидения в сборе
6. Рукоятка регулятора наклона спинки
7. Рукоятка регулятора продольного
положения переднего сидения
8. Облицовка
9. Переключатель привода сидения
10. Обивка подушки переднего сидения
11. Накладка подушки переднего сидения
12. Рама подушки переднего сидения
13. Панель спинки переднего сидения
14. Спинка переднего сидения в сборе
15. Колпачок
16. Рукоятка регулировки поясничного подпора
17. Направляющая подголовника
18. Обивка спинки переднего сидения
19. Накладка спинки переднего сидения
20. Рама спинки переднего сидения
21. Нижняя крышка регулятора наклона спинки
22. Жгут проводов подогревателя спинки
23. Жгут проводов привода сидения
24. Механизм регулировки положения сидения
Снятие и установка сидений
1. Детали установки передних сидений показаны на й иллюстрации.
2. Отсоедините отрицательный провод от батареи.
Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Если, при соответствующей комплектации автомобиля, имеет место отказ приводного электромотора, сиденье необходимо сдвинуть вручную с целью обеспечения доступа к элементам крепежа. Отпустите болты крепления приводной коробки к левым и правым концам направляющих полозьев. Снимите приводной вал с левой стороны и оттяните коробку вправо на себя., затем отсоедините передачу от бокового полоза. Вручную сдвиньте сиденье так, чтобы открылся доступ к элементам крепежа.
4. Снимите декоративные крышки анкерных болтов.
5. При соответствующей комплектации отсоедините соответствующую электропроводку.
6. Отдайте крепежные болты/гайки, снимите сиденье и извлеките его из салона автомобиля.
1. Установите сиденье на свое штатное место, — проследите за правильностью блокировки регуляторов с обеих сторон сиденья.
2. Сначала временно затяните передние крепежные гайки, затем — задние болты.
3. В том же порядке окончательно затяните крепеж с требуемым усилием (30 H- м: гайки и 44 H- м: болты).
4. Установите декоративные крышки анкерных болтов.
5. При соответствующей комплектации восстановите исходное подсоединение электропроводки.
6. Подсоедините отрицательный провод к батарее.
1. Отыщите стопорные скобы, расположенные под нижним передним краем подушки заднего сиденья.
2. Потянув за рукоятки стопорных скоб, поднимите подушку и извлеките ее из салона автомобиля.
Установите подушку на свое штатное место и плотно прижмите. Удостоверьтесь в надежности фиксации подушки стопорными скобами.
1. Снимите подушку заднего сиденья (см. выше).
2. Отпустите крепежные болты/гайки, снимите соответствующую спинку заднего сиденья и извлеките ее из салона автомобиля.
1. Установите спинку на свое штатное место и затяните крепежные болты/гайки с требуемым усилием (22 H- м).
2. Установите на место подушку сиденья.
Mitsubishi galant 9 как снять переднее сидение
1. Детали установки передних сидений показаны на й иллюстрации.
2. Отсоедините отрицательный провод от батареи.
Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Если, при соответствующей комплектации автомобиля, имеет место отказ приводного электромотора, сиденье необходимо сдвинуть вручную с целью обеспечения доступа к элементам крепежа. Отпустите болты крепления приводной коробки к левым и правым концам направляющих полозьев. Снимите приводной вал с левой стороны и оттяните коробку вправо на себя., затем отсоедините передачу от бокового полоза. Вручную сдвиньте сиденье так, чтобы открылся доступ к элементам крепежа.
4. Снимите декоративные крышки анкерных болтов.
5. При соответствующей комплектации отсоедините соответствующую электропроводку.
6. Отдайте крепежные болты/гайки, снимите сиденье и извлеките его из салона автомобиля.
1. Установите сиденье на свое штатное место, — проследите за правильностью блокировки регуляторов с обеих сторон сиденья.
2. Сначала временно затяните передние крепежные гайки, затем — задние болты.
3. В том же порядке окончательно затяните крепеж с требуемым усилием (30 H- м: гайки и 44 H- м: болты).
4. Установите декоративные крышки анкерных болтов.
5. При соответствующей комплектации восстановите исходное подсоединение электропроводки.
6. Подсоедините отрицательный провод к батарее.
1. Отыщите стопорные скобы, расположенные под нижним передним краем подушки заднего сиденья.
2. Потянув за рукоятки стопорных скоб, поднимите подушку и извлеките ее из салона автомобиля.
Установите подушку на свое штатное место и плотно прижмите. Удостоверьтесь в надежности фиксации подушки стопорными скобами.
1. Снимите подушку заднего сиденья (см. выше).
2. Отпустите крепежные болты/гайки, снимите соответствующую спинку заднего сиденья и извлеките ее из салона автомобиля.
1. Установите спинку на свое штатное место и затяните крепежные болты/гайки с требуемым усилием (22 H- м).
2. Установите на место подушку сиденья.
Снятие и установка сидений
13.25 Снятие и установка сидений / Mitsubishi Galant
Снятие и установка сидений
1 — Подголовники
2 — Контактные разъемы электропроводки
3 — Крышки анкерных болтов
4 — Сборки сидений
Порядок выполнения
1. Детали установки передних сидений показаны на й иллюстрации.
2. Отсоедините отрицательный провод от батареи.
Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Если, при соответствующей комплектации автомобиля, имеет место отказ приводного электромотора, сиденье необходимо сдвинуть вручную с целью обеспечения доступа к элементам крепежа. Отпустите болты крепления приводной коробки к левым и правым концам направляющих полозьев. Снимите приводной вал с левой стороны и оттяните коробку вправо на себя., затем отсоедините передачу от бокового полоза. Вручную сдвиньте сиденье так, чтобы открылся доступ к элементам крепежа.
4. Снимите декоративные крышки анкерных болтов.
5. При соответствующей комплектации отсоедините соответствующую электропроводку.
6. Отдайте крепежные болты/гайки, снимите сиденье и извлеките его из салона автомобиля.
Порядок выполнения
1. Установите сиденье на свое штатное место, — проследите за правильностью блокировки регуляторов с обеих сторон сиденья.
2. Сначала временно затяните передние крепежные гайки, затем — задние болты.
3. В том же порядке окончательно затяните крепеж с требуемым усилием (30 H•м: гайки и 44 H•м: болты).
4. Установите декоративные крышки анкерных болтов.
5. При соответствующей комплектации восстановите исходное подсоединение электропроводки.
6. Подсоедините отрицательный провод к батарее.
Порядок выполнения
1. Отыщите стопорные скобы, расположенные под нижним передним краем подушки заднего сиденья.
2. Потянув за рукоятки стопорных скоб, поднимите подушку и извлеките ее из салона автомобиля.
Порядок выполнения
Установите подушку на свое штатное место и плотно прижмите. Удостоверьтесь в надежности фиксации подушки стопорными скобами.
Порядок выполнения
1. Снимите подушку заднего сиденья (см. выше).
2. Отпустите крепежные болты/гайки, снимите соответствующую спинку заднего сиденья и извлеките ее из салона автомобиля.
Порядок выполнения
1. Установите спинку на свое штатное место и затяните крепежные болты/гайки с требуемым усилием (22 H•м).
2. Установите на место подушку сиденья.
