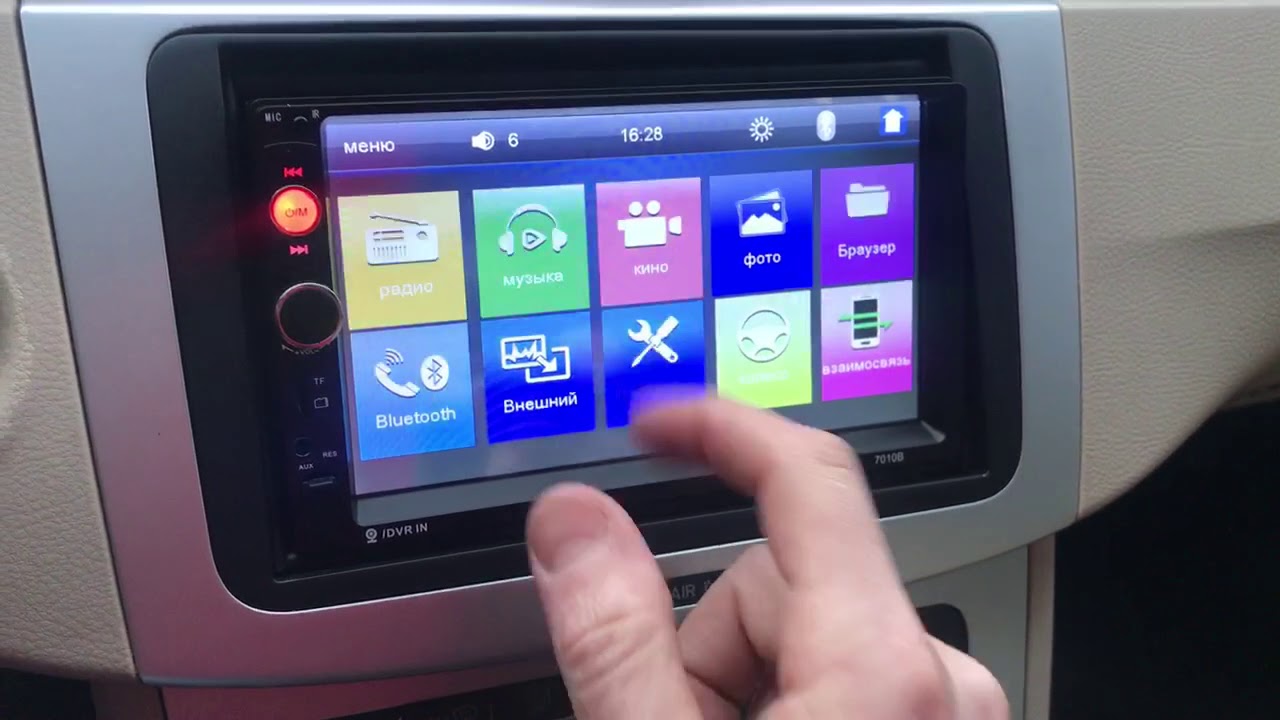

Как отключить часы на китайской автомагнитоле

7010b магнитола как отключить фоновые часы?

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

Диагностика
Определение неисправности
Выбор метода ремонта
Поиск запчастей
Устранение дефекта
Настройка

Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

не включается
не корректно работает какой-то узел (блок)
периодически (иногда) что-то происходит

О прошивках

Большинство современной аппаратуры представляет из себя подобие программно-аппаратного комплекса. То есть, основной процессор управляет другими устройствами по программе, которая может находиться как в самом чипе процессора, так и в отдельных микросхемах памяти.

На сайте существуют разделы с прошивками (дампами памяти) для микросхем, либо для обновления ПО через интерфейсы типа USB.

Прошивки ТВ (упорядоченные)
Запросы прошивок для ТВ
Прошивки для мониторов
Запросы разных прошивок
. и другие разделы

Схемы аппаратуры

Начинающие ремонтники часто ищут принципиальные схемы, схемы соединений, пользовательские и сервисные инструкции. Это могут быть как отдельные платы (блоки питания, основные платы, панели), так и полные Service Manual-ы. На сайте они размещены в специально отведенных разделах и доступны к скачиванию гостям, либо после создания аккаунта:

Схемы телевизоров (запросы)
Схемы телевизоров (хранилище)
Схемы мониторов (запросы)
Различные схемы (запросы)

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Справочник по транзисторам
ТДКС — распиновка, ремонт, прочее
Справочники по микросхемам
. и другие .

Информация размещена в каталогах, файловых архивах, и отдельных темах, в зависимости от типов элементов.

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) — вид корпуса электронного компонента

При создании запросов в определении точного названия (партномера) компонента, необходимо указывать не только его маркировку, но и тип корпуса. Наиболее распостранены:

DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
SOT-89 — пластковый корпус для поверхностного монтажа
SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
TO-220 — тип корпуса для монтажа (пайки) в отверстия
SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Сокращение	Краткое описание
LED	Light Emitting Diode — Светодиод (Светоизлучающий диод)
MOSFET	Metal Oxide Semiconductor Field Effect Transistor — Полевой транзистор с МОП структурой затвора
EEPROM	Electrically Erasable Programmable Read-Only Memory — Электрически стираемая память
eMMC	embedded Multimedia Memory Card — Встроенная мультимедийная карта памяти
LCD	Liquid Crystal Display — Жидкокристаллический дисплей (экран)
SCL	Serial Clock — Шина интерфейса I2C для передачи тактового сигнала
SDA	Serial Data — Шина интерфейса I2C для обмена данными
ICSP	In-Circuit Serial Programming – Протокол для внутрисхемного последовательного программирования
IIC, I2C	Inter-Integrated Circuit — Двухпроводный интерфейс обмена данными между микросхемами
PCB	Printed Circuit Board — Печатная плата
PWM	Pulse Width Modulation — Широтно-импульсная модуляция
SPI	Serial Peripheral Interface Protocol — Протокол последовательного периферийного интерфейса
USB	Universal Serial Bus — Универсальная последовательная шина
DMA	Direct Memory Access — Модуль для считывания и записи RAM без задействования процессора
AC	Alternating Current — Переменный ток
DC	Direct Current — Постоянный ток
FM	Frequency Modulation — Частотная модуляция (ЧМ)
AFC	Automatic Frequency Control — Автоматическое управление частотой

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное.

Кто отвечает в форуме на вопросы ?

Ответ в тему Пропадает звук. Китай 2DIN (7010B) как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники.

Как найти нужную информацию по форуму ?

Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту.

По каким еще маркам можно спросить ?

По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели.

Какие еще файлы я смогу здесь скачать ?

При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем.

Как подключить магнитолу 7010b

После того как моя Sony XAV-W600 последний раз моргнула дисплеем и «приказала долго жить», я отвез её сначала в один сервис по ремонту магнитол, потом в другой. Однако нигде её починить не смогли, а длились эти попытки ремонта не много не мало — целый месяц… Терпение моё лопнуло, ну сколько можно ездить в тишине?! И я отчаявшись, заказал себе с китайского экспресс-сайта магнитолу, что называется «дешевле не было», а конкретно Podofo 7010B.

На момент моего заказа, за неё просили 3000 р, но оплатив заказ, через час я обнаружил, что её отдают уже за 2600 р, обидно досадно, но ладно. Заказал я её с доставкой из РФ, днём в пятницу, а во вторник на следующей неделе мне уже позвонил курьер.

Ждать выходных сил не было, поэтому вечером того же дня я отправился её устанавливать. Сразу хочу сказать, что китайцы не стали выделываться и снабдили свой девайс стандартным ISO разъемом, что заметно облегчает установку. Единственное что нужно добавить в штатный ISO разъем Lacetti это два провода, один от ламп ЗХ, второй от кнопок на руле. Сразу же приведу схему подключения.

Сразу хочу сказать, что после первоначального подключения магнитола неадекватно реагировала на включение габаритов, то есть она должна притухать после включения габаритов, а у меня она начинала моргать. Замерив напряжение на контакте A6, я с удивлением обнаружил что при включении габаритов на нем появляется не 12В, а всего 5В, в итоге обрезал провод из штатной проводки и подтянул габаритные +12В от часов, после этого проблема прошла.

Так же от кнопок на руле по умолчанию идёт разъем как на фото ниже, в нём всего два провода, один черный, другой цветной. Дак вот черный нужно подключить на массу магнитолы, а цветной на контакт А3.

В понятие «китайская автомагнитола» входит вся аудиотехника как местных, так и популярных мировых марок, произведенная в Китае. Благодаря тому, что устройства изготавливаются под контролем специалистов фирм-правообладателей брендов, их сертификация проходит по международным стандартам. Поэтому подключение китайской магнитолы 2 din по схеме, имеющейся в инструкции, труда не составит, а обозначение выводов не отличается от устройств европейских или японских производителей.

Особенности китайских автомагнитол

Магнитолы формата 2 din существенно отличаются от устройств меньшего размера. Эти многофункциональные модули с жидкокристаллическим экраном диагональю 7 дюймов позволяют не только прослушивать музыку, но и смотреть видео. Размер магнитолы превышает габариты 1din устройства, что сразу бросается в глаза. Пользователи отмечают их стабильную работу и качественный звук.

Чаще всего китайские магнитолы 2 дин формата оборудованы GPS-модулем. При наличии такого автомобильного проигрывателя отпадает необходимость в покупке навигатора. К китайскому головному устройству (ГУ) такого формата можно подсоединить дополнительные гаджеты: мультируль, камеру заднего вида, антенну GPS. Это несколько видоизменяет схему подключения автомагнитолы, т.к. появляются новые провода, которых не было на штатной фишке.

В большинстве случаев в комплекте аудиоустройства имеются коннекторы ISO с проводами. В противном случае придется покупать переходник для подключения приобретенного автомобильного проигрывателя. Коммутация устройства с источником электроэнергии труда не составит, т. к. распиновка магнитол обоих форматов идентична.

Провод постоянного напряжения +12В желтого цвета подсоединяется непосредственно к АКБ через предохранительное устройство.

Красный провод управления подсоединяется к замку зажигания. Желательно, чтобы при повороте ключа в положение АСС, кроме ГУ, других потребителей не было. Это уменьшит нагрузку на аккумулятор. Черный провод («масса») лучше соединить с отрицательной клеммой АКБ, а не с кузовом автомобиля, т. к. 2 din магнитола — энергоемкое устройство.

В ГУ реализована возможность уменьшать яркость подсветки кнопок и экрана при включении габаритных огней. Это дает возможность не слепить водителя в темное время суток. Питание обеспечивает провод с маркировкой ILL. Выводы KAY1 и KAY2 отвечают за подключение пульта дистанционного управления автомагнитолой (мультируль).

Подсоединение динамиков

За подключение акустической системы китайской 2 din магнитолы отвечают провода:

Первые 2 подключают фронтальные динамики, остальные — задние. К колонкам подходят по 2 провода — положительный и отрицательный. Чистый цвет — это «+», а аналогичный с черной полосой — «-«.

Необходимо помнить, что несоблюдение полярности при подключении динамиков, приведет к искажению звука, т. к. устройства будут работать в противофазе.

Если на автомобиле проводится замена штатного ГУ на «китайца», а маркировка проводов акустики не соответствует коннекторам ISO, то надо помнить, что кабель с широкой клеммой — положительный, а с узкой — отрицательный.

Если на подключаемом автомобильном проигрывателе выходы на колонки имеют дополнительные разъемы типа «тюльпан», то использовать их целесообразно в том случае, если такое же подключение имеется и на автомобильной акустике.

Подключение аудиосистемы

Самому подключить китайскую 2 дин магнитолу человеку, имеющему минимальные познания в электротехнике, несложно. Надо только точно следовать прилагаемой инструкции. Кроме подсоединения 4 колонок имеется возможность для подключения усилителя или сабвуфера. За это отвечает провод с маркировкой AMP-CONT. На линии имеется встроенный предохранитель, а питание подается с задержкой времени 8-10 секунд для уменьшения помех, возникающих во время включения автомобильного проигрывателя.

Акустика подключается к 2din магнитоле специальными акустическими многожильными проводами. Длина их должна быть минимальной для уменьшения сопротивления линии. Делать скрутки проводов нежелательно, т. к. это отражается на качестве звучания. Лучше использовать специальные разъемы.

Подключение антенны

Имея в машине магнитолу, некоторые автолюбители предпочитают слушать музыку или просматривать видео. Но многие водители любят прослушивать в пути любимые радиостанции, поэтому в каждой автомобильной аудиосистеме предусмотрен FM-тюнер. Для его нормальной работы необходима внешняя антенна. Специалисты рекомендуют устанавливать активный модуль, который обеспечивает стабильный прием радиостанций. Питание антенны подается от автомобильной сети через магнитолу.

Китайские аудиоустройства оборудованы специальным выводом с обозначением ANT. В зависимости от настроек питание может подаваться на антенну при включении магнитолы или только радио. Антенный кабель подсоединяется к специальному гнезду, расположенному на задней стенке устройства. Принимающую часть располагают на лобовом стекле. Активная антенна подключается 3 проводами:

Масса. Подсоединяется к кузову автомобиля либо к штатной клемме на корпусе ГУ.
Питающий провод. Подключается к красному проводу управления устройством.
Антенный провод. Подключается к соответствующему гнезду магнитолы.

В случае установки простого приемного устройства для улучшения качества принимаемого сигнала дополнительно используют антенный адаптер, имеющий в своем составе усилитель. В магнитолах с GPS-модулем применяют активный приемник GPS, который обеспечивает устойчивую работу как навигатора, так и радиоприемника. Подключается аналогично активной антенне для автомагнитолы.

Всем привет!
Ранее я рассказывал, что установил днищенскую 2din магнитолу)
Покатавшись пол года, я к ней привык и тот трепет новой вещи спал) А значит настало время разбирать и улучшать))))
К сожалению в процессе работы много фоток забыл сделать, но не важно, распишу на пальцах)

1.Раскручиваем и мафон у нас разваливается на две части: морда и зад. Так как звук у нас размещен в заднице, берем заднюю часть и смотрим.

Там стоит конденсатор 25v 2200mF и усилитель TDA7388 какого то китайского самопального производства, т.к. никаких маркировок больше нет)))

Звуковую микруху я не планировал пока трогать, поэтому не запомнил ее)
А вот усилитель и накопитель решил поменять, порывшись в закромах, была найдена тда-шка 7560, тоже китайская к сожалению, но уже заводского исполнения, купленная в свое время в хорошем радиомагазине.

Ставим ее на свое место)

И накопитель… скромничать не стал, вколхозил 25v10000mF))))

2.Вычитал, чтоб убрать наводки надо везде раскидать заземление, раскидал)

3.Далее взял морду и немножко доработал. Микрофон плохо ловил голос, а ИК-датчик плохо ловил пульт. Я их выпаял, нарастил провода и воткнул в саму морду изнутри и приклеил, потому что штатно они были внутри, но не вплотную к морде.

4.Плохое качество радио тоже было решено улучшить и был прикуплен фм-усилитель. Антенный штекер вставляется в усилитель, штекер усилителя вставляется в антенное гнездо мафона, плюс усилителя подключаем к синему проводу, на него подается напряжение 12V при включенной магнитоле.

Итоги:
1.Сказать, чтоб я ошалел от звука — не скажу, но звук изменился. И я, и все знакомые, наблюдавшие этот процесс, отметили тот факт, что сразу появился низ. А в режиме Loud on, появился плотный такой бас)))

Штатные динамики начали давить в ногу! НО! На саб это не повлияло, он как работал в режиме подзвучки, так и остался, надо усилок покрутить потом, подраскачать эту дуру)))

2.Звук стал чище и шумы не ушли полностью, но ушли далеко на задний план, перестали мешать и привлекать к себе внимание

3.Радио стало ловить везде, просто там где пропадало вообще в городе ловит с помехами, но и это хороший результат) А вот минусом стало то, что в определенных местах стало ловить посторонние какие-то сигналы, которые наглухо забивают радиостанцию на этой частоте))) То ли в этих местах какие таксисткие станции стоят, что рядом с ними так реагирует шарманка, то ли скорой помощи, хз.

4.Пульт стал ловить ото всюду, но как подтупливал, так и подтупливает, тут уже слабенький проц не справляется видимо)

Так что дальше у меня мысли перепаять микруху, занимающуюся обработкой звука, но это уже совсем другая история) До новых встреч в эфире!

А еще у нас снова наступила пора, когда все валят боком, а я который год подряд расчищаю дворы(((

Почему сбиваются настройки магнитолы при выключении зажигания

Причины
Что делать
Полезные советы

Если после установки и подключения мультимедийного центра сбиваются настройки магнитолы при выключении зажигания, то необходимо проверить схему коммутации. Оборудование требует подачи напряжения вне зависимости от положения ключа в замке, что позволяет сохранять частоты радиостанций и параметры встроенного усилителя.

Причины

Для подключения головного устройства используется жгут электропроводки, содержащий 2 положительных кабеля и дополнительный отрицательный шнур, который выводится к кузову автомашины. Положительные провода оснащаются изоляцией желтого и красного цветов, позволяющей идентифицировать назначение кабелей. При постоянной коммутации проводов к положительной клемме батареи настройки сбрасываться не будут, но схема подключения приводит к ускоренному разряду аккумулятора.

Для устранения негативного эффекта в цепь питания вводится контактная группа замка зажигания. Шнур желтого цвета крепится к магистрали, остающейся под напряжением вне зависимости от положения или наличия ключа в замке. Дополнительная подпитка предназначена для сохранения настроек на заглушенном автомобиле. Провод с красным изолятором проведен через контакты в замке, после выключения зажигания подача напряжения к усилителю автоматически прерывается.

Сброс настроек происходит при выходе из строя плавкой вставки в цепи питания. На части изделий Pioneer дефект возникает при разрушении конденсаторов в регуляторе напряжения. Владелец может самостоятельно выяснить, почему сбрасываются настройки автомагнитолы, при помощи тестового прибора.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Что делать

Если головное оборудование не сохраняет настройки при отключении зажигания, то необходимо снять изделие и проверить схему коммутации. Одновременно проверяется наличие напряжения в цепи, к которой подключен кабель с желтым защитным слоем. На части машин монтируется блок управления бортовой электрической системой, который обесточивает цепи через некоторое время после отключения зажигания. В этом случае провод коммутируется к положительной клемме батареи, что позволяет запоминать настройки при выключенном зажигании.

На автомобилях, изготовленных заводами концернов VW и GM, используется оригинальная цветовая маркировка элементов штатной проводки. Желтый кабель головного устройства соединяется со шнуром красного цвета, а провод с красным изоляционным слоем коммутируется к проводу желтого цвета. Аналогичная схема применима и при коммутации устройств, выпущенных компанией Alpine. После изменения схемы необходимо проверить работоспособность оборудования, выключение контактной группы в замке не должно приводить к обнулению запрограммированных параметров.

В автомашинах концерна Hyundai используется штатный жгут с колодкой стандарта ISO. Для коммутации внешнего оборудования используется переходник с установленной внутри металлической перемычкой, соединяющей положительные кабели в общую цепь, которая идет через замок. В этом случае после отключения зажигания автомагнитола будет сбрасывать настройки до заводских параметров.

Для устранения дефекта требуется вывести провод желтого цвета к цепи, остающейся под постоянным положительным напряжением.

Компания Chevrolet не использует в штатной электрической проводке для мультимедийного оборудования разделения положительной цепи на 2 тракта. При замене штатной магнитолы необходимо использовать переходники, обеспечивающие подпитку блока памяти. Допускается использование автомагнитол, оборудованных встроенным автономным источником питания (например, литий-ионным аккумулятором). Владелец автомашины может изготовить блок питания своими руками, но следует помнить о необходимости зарядки батарей и периодической замене элементов.

Полезные советы

Для обеспечения надежного контакта в соединениях точек питания рекомендуется скручивать медные жилы с последующим усилением стыка припоем или металлической трубкой с обжатием специальным инструментом. В части магнитол используется отдельный кабель, отвечающий за подсветку кнопок и дисплея, который выводится к регулятору яркости ламп на панели приборов. При отключении зажигания подсветка отключается автоматически или по сигналу от таймера задержки, не влияя на сохранение настроек.

Если владелец автомобиля хочет сохранить работоспособность головного оборудования вне зависимости от положения ключа в замке зажигания, то красный провод проводится мимо контактной группы управления стартером. На панели приборов устанавливается кнопочный переключатель, позволяющий вручную включать и выключать питание. Не рекомендуется оставлять питание активным даже при отключении автомагнитолы кнопкой на фронтальной панели. Усилитель и электронные компоненты потребляют ток силой 0,5-1,0 А, разряжающий аккумулятор.
