Обозначение значков на панели приборов ВАЗ 2114

Панель приборов

Статья написана благодаря информационному интернет изданию https://novyjgod.com/. Это портал обо всем: новости, праздники, авто, стройка и ремонт, подарки, рецепты, гаджеты, спорт, туризм, учеба, финансы, мода, общество.

Панель приборов ВАЗ 2114

Назначение приборов ВАЗ 2114 и расшифровка обозначений на них

Находящаяся в левой части приборной панели, прямо перед водительским сиденьем, комбинация приборов ВАЗ 2114 играет важную роль в управлении автомобилем. На ней располагаются стрелочные приборы, индикаторы ВАЗ 2114 с электронными цифровыми окошками и сигнальными лампочками различного назначения.

Индукционный спидометр, получающий показания о скорости от датчика, который расположен непосредственно в коробке передач, показывает реальную скорость автомобиля от нуля до двухсот километров в час. Цена деления 10 км/час. Необходимо иметь ввиду, что такие приборы имеют допустимую погрешность не менее 5 км/час. В нижней, центральной части прибора имеется окошко с электронным дисплеем, в котором двумя строчками отражаются общий пробег за все время эксплуатации машины и текущий пробег.
Слева от спидометра располагается тахометр. Это электронный прибор, который, получая сигнал от бортового компьютера, показывает текущие обороты коленвала в данный конкретный момент. Шкала имеет деления в 5 единиц, оцифровка сделана через 10 единиц, максимальное значение — 80. При умножении на 100 получается реальное количество оборотов, например 30 умножить на 100, получается — 3000 об/мин. Диапазон 55 — 60 заштрихован красным — это сигнализирует о приближении к критическим оборотам.Критический диапазон 60 — 80 закрашен красным. При увеличении оборотов до этих значений возможен выход двигателя из строя.В нижней средней части прибора электронной индикацией отображаются время и реальная температура окружающего воздуха.
Слева от тахометра находится стрелочный указатель температуры охлаждающей жидкости. Сигнал о реальном состоянии он получает от датчика температуры ОЖ, который находится между ГБЦ и термостатом. Цена деления — 20 градусов. Оцифровка прибора начинается с 50, через два деления стоит 90 и заканчиваются деления на 130 градусах. Красная, опасная зона начинается со 105 градусов. Если стрелка попадает в эту зону, то двигатель надо немедленно выключить, в каком бы режиме он не работал. Из-за перегрева движка возможен выход из строя основных блоков силового агрегата. В верхней части, около цифры 130, имеется графический значок температуры.Справа от спидометра — прибор показывающий наличие и уровень топлива в топливном баке машины.

Цифры на шкале обозначают:

0 — это пустой бак.
½ — половина бака.
1 — это полный бак.

Графический символ бензоколонки вверху прибора означает полностью заправленный бак. Внизу справа загорается оранжевым цветом сигнализатор в виде бензоколонки, сообщающий, что остаток в баке меньше шести литров.

Обозначение лампочек и индикаторов на панели приборов ВАЗ 2114

Приборная панель по определению предназначена для размещения на ней приборов, индикаторов и переключателей, которые могли бы информировать водителя о текущем состоянии разных систем автомобиля, сигнализировать об аварийной ситуации в процессе эксплуатации машины или об отказах каких-либо агрегатов, а также с помощью кнопок и переключателей управлять отдельным оборудованием или механизмами.

Обозначение значков на панели приборов ВАЗ 2114 выполнено в соответствие со всеми требованиями и нормами, которые призывают к унификации обозначений, с тем чтобы они были абсолютно понятны каждому водителю. Обозначения на панели приборов ВАЗ 2114 с инжекторным двигателем последних выпусков расположены в основном в нижней части комбинации приборов:

Индикаторы ВАЗ 2114

1 — значок лампочки сигнализирующей о падении уровня масла в картере ДВС ниже минимального уровня, загорается красным цветом;

2 — эта лампочка сигнализирует о недостаточном уровне омывающей жидкости, загорается оранжевым цветом при остатке в бачке менее одного литра;

3 — этот значок, загорающийся оранжевым цветом сообщает о снижении уровня ОЖ в расширительном бачке при холодном двигателе менее допустимого;

4 — значок сигнальной лампочки незакрытых дверей, загорается красным цветом;

5 — сигнализатор неисправности «стоп-сигналов» или габаритов;

6 — это сигнальная лампочка неисправности в тормозной системе, сообщает о выработке тормозных колодок;

7 — значок лампочки, которая сообщает о непристегнутых ремнях.

На более ранних выпусках автомобиля обозначение лампочек на приборной панели ВАЗ 2114 в нижней ее части несколько другое, если смотреть слева направо:

значок аварийного давления масла (18), загорается красным при падении уровня ниже минимального;
красная сигнальная лампочка включения ручного тормоза (17), если она горит, значит тормоз не убран;
сигнальная лампочка со значком изображающим аккумулятор (16), которая загорается при его разрядке;
сигнальная лампочка (9), сообщающая о снижении уровня тормозной жидкости в бачке ниже минимального.

Кроме того, автолюбители должны знать, что означают лампочки на панели приборов ВАЗ 2114, сообщающие о работоспособности светотехники или состоянии двигателя:

в верхней части комбинации приборов между спидометром и тахометром имеется две зеленые стрелки (3 и 4) сигнализирующие о включении поворотников слева или справа;
ниже располагается треугольный красный значок аварийной остановки (13);
под знаком аварийной остановки есть лампочка CHECK ENGINE (14), которая загорается красным цветом, когда возникает какая-либо неисправность в автоматике двигателя;
справа имеется синяя лампочка дальнего света (10), загорается при его включении и зеленая (8) — ближнего.

Обозначение кнопок

Важно также знать обозначение кнопок на панели ВАЗ 2114. На комбинации приборов с правой стороны есть кнопка (11), с помощью которой переключается время и температура на цифровом индикаторе, а также при нажатии на 5 секунд и более, сбрасываются показания текущего пробега, если нажимать эту кнопку на стоящем на месте автомобиле.

В центральной части приборной панели в ряд расположены:

Кнопки ВАЗ 2114

Сдвоенный переключатель блок-фар. Кнопкой 1 включаются габариты, кнопкой 2 — ближний свет;

Кнопки на ВАЗ 2114

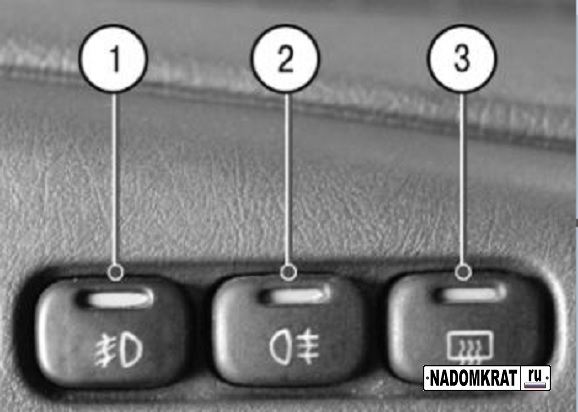

Блок клавишных выключателей. Первый 1 — включает передние противотуманки, второй 2 — задние противотуманные фары и третий 3 включает обогрев заднего стекла.

Компьютер ваз 2114 знаки что означает

ВАЗ 2114: обозначение панели приборов , контрольных ламп, кнопок и БИ БСК-10

Новых владельцев «четырнадцатой» интересует обозначение панели приборов ВАЗ 2114. В данной статье описывается, что означают кнопки, индикаторы и приборы на приборке этого автомобиля.

Индикаторные лампочки

Щиток приборов ВАЗ 2114

Владельцам следует знать описание ламп и индикаторов ВАЗ 2114. Это нужно, чтобы оценить состояние своей машины и заметить проблему.

Обозначение лампочек на приборной панели ВАЗ 2114 включает в себя значок аккумулятора (16). Лампочка загорается при разряде АКБ. Сверху между спидометром и тахометром есть две зеленые стрелки (3 и 4), говорящие о включении указателей левого или правого поворота. В нижней части панели есть значок аварийной остановки в форме красного треугольника (14). Есть на приборке и лампочка CHECK ENGINE (13), которая горит красным, когда появляется поломка автоматики мотора или в иных случаях. На панели присутствует синяя лампочка дальнего света (10), загорающаяся при его включении, и зеленая— ближнего, когда он включён.

Обозначение индикаторов на торпеде может находиться в разных местах в зависимости от года выпуска авто. Но указанные лампы присутствуют на всех ВАЗ 2114. Зная, что означают лампочки на панели, можно вовремя заметить неисправность или собственную оплошность. Например, если водитель забыл включить ближний свет или не отключить дальний при приближении встречной машины.

Приборы

Щиток приборов ВАЗ 2114

Значки на приборной панели ВАЗ 2114 также включают в себя и приборы. Их наличие очень важно для управления автомобилем. Приборный щиток имеет следующие устройства:

Слева располагается указатель температуры охлаждающей жидкости. Он имеет цену деления— 20 градусов. Нижняя цифра в нём – 50, через два – 90 и затем, вверху – 130 градусов. Красным обозначена опасная зона. Она начинается со 105 градусов. Когда стрелка оказывается в этой зоне, двигатель следует заглушить. Из-за перегрева возможно возникновение серьёзных неисправностей мотора.
Справа от указателя ОЖ установлен тахометр. Этот прибор показывает текущие обороты коленвала. Шкала имеет деления в 5 единиц, оцифровка выполнена через 10 единиц, минимальное значение – 0, а максимальное — 80. Чтобы узнать количество оборотов, нужно умножить это значение на 100. В диапазоне 55 — 80 установлена красная зона. Это говорит о том, что обороты стали критическими для мотора.
Правее тахометра находится спидометр, показывающий скорость от 0 до 200 км/ч с ценой деления 10 км/час.
Справа от спидометра размещён прибор, который показывает уровень бензина в баке.

Цифры на его шкале означают:

0 —пустой бак.
½ — полбака.
1 —полный бак.

Если в бензобаке осталось меньше 6 литров топлива, внизу прибора появляется оранжевый рисунок бензоколонки.

Обозначения на панели также включают в себя часы и термометр, показывающий температуру воздуха. Этот прибор находится под тахометром. А под спидометром расположен небольшой дисплей – одометр, сообщающий общий и текущий пробег.

Кнопки на приборной панели

Кнопки на панели ВАЗ 2114

На панели приборов авто содержится несколько кнопок. Рядом с часами и термометром расположена кнопка, позволяющая переключать эти показатели и сбрасывать текущий пробег. В центре приборки расположены следующие кнопки:

габаритные огни;
ближний свет.

Кнопки на панели ВАЗ 2114

передние противотуманные фары;
задние ПТФ;
обогрев заднего стекла.

Аварийка ВАЗ 2114

Также многие автовладельцы переносят сюда клавишу аварийной сигнализации. Подсветка кнопки позволяет хорошо видеть её в тёмное время суток.

БИ БСК-10

Блок индикации БСК-10 позволяет, чтобы приборная панель ВАЗ 2114 показывала индикаторы состояния автомобиля. Контрольный электронный прибор имеет электрическую схему, оснащённую семью световыми индикаторами и звуковыми оповещениями.

Светодиодные индикаторы способны показывать такие значения, как:

Уровень масла.
Состояние омывающей жидкости.
Открытие и закрытие дверей.
Включение фар.
Состояние антифриза.
Непристёгнутые ремни безопасности.

Обозначение значков на приборной панели ВАЗ 2114 расположено в нижней части приборки на автомобилях, выпущенных в последние годы. Оно выглядит так:

БИ БСК-10

сигнализатор уровня масла, если он ниже минимума, загорается красным;
лампочка уровня омывающей жидкости, загорается оранжевым цветом, когда в бачке остаётся менее одного литра;
значок уровня охлаждающей жидкости, загорающийся оранжевым цветом при его снижении менее допустимого значения;
индикатор незакрытых дверей, загорается красным цветом;
сигнализатор поломки стоп-сигналов или габаритных огней;
лампочка неисправности тормозной системы, говорит о чрезмерном износе тормозных колодок или информирует о включённом ручном тормозе;
индикатор непристёгнутых ремней.

На машинах первых лет выпуска обозначение значков на приборной панели ВАЗ 2114 было немного иным:

Щиток приборов ВАЗ 2114

Прибор имеет пять режимов работы:

выключен, когда в замке зажигания нет ключа;
режим ожидания, если вставить ключ в замок;
тестовый режим, когда включается зажигание. При этом звучит звуковой сигнал, и появляются контрольные лампочки состояния машины. Блок тестирует функции и системы авто;
предварительный тест. В этом режиме контрольные лампочки на приборной панели должны погаснуть при отсутствии неисправностей и, если водитель не забыл пристегнуться ремнём безопасности. Если в авто имеется поломка, отвечающая за неё лампочка сначала будет мигать, а потом начнёт гореть постоянно;
тестирование при работающем двигателе. В этом режиме прибор периодически проверяет состояние систем машины, индикация которых предусмотрена на панели приборов. Если в них будет обнаружена поломка, соответствующая лампа загорится на приборке.

Прибор позволяет владельцу оценить состояние автомобиля и безопасность его эксплуатации. Игнорировать показания на панели нельзя, так как некоторые из них могут свидетельствовать о серьёзных проблемах. Следует регулярно проверять работу самого устройства и корректность его показаний.

Щиток приборов на ваз 2114 — устройство и обозначение значков

Здравствуйте! Довольно часто мы встречаемся с такой проблемой, как отказ работы приборной панели. Без условно это не приятно, и стоит около 3500 руб. И кроме этого напрашиваются и другие проблемы как пройденный пробег, ведь трудно будет при продажи авто доказать какой был пробег до замены приборной панели.

Вместе с изменением показаний одометра (подгонят пройденный километраж с старой ПП на новую) и выйдет это удовольствие около 4000. Эта сумма стоит того чтобы попытаться реанимировать. И так рассмотрим основные неисправности приборной панели.

Для начала разбираемся о принципе работы. Стрелки двигают так называемые моторчики, их принцип работы схож с принципом работы прибором измерения температуры двигателя с классики или любого другого советского автопрома, за исключением то что в этой приборной панели положение стрелки больше зависит не от показания того или иного датчика, от того что скажет сделать ей процессор приборной панели. Т.е. данные с датчиков приходят на процессор, а он отдает импульс моторчику, а он и меняет положения стрелки.

Зависания стрелки, её дрожание и изменения нулевого значения

И так чаще всего встречается дефект зависанием стрелки и при этом её дрожание, т.е. стрелка замерла в каком то положении и видно как она пытается поменять положение, но что то мешает это-

1) Отклеилась декоративная наклейка с шкалами и мешает стрелки продолжать движение.
2) Неисправность моторчика (моторедуктора).

Немного пред истории

Приехала ко мне Ваз 21099 2000 г.в. с салоном 2114. Меня это удивило конечно, потому что у знакомого была 2109 инжекторная 2002 г.в., а панель и салон был 2109. Суть проблемы была в следующим. Зависла стрелка тахометра и стрелка указателя уровня топлива. Эти две стрелки при включении зажигания лишь судорожна дрожали. К сожалению фото данного я не сделала но было все примерно так.

Все электрики нашего города пророчили смерть приборной панели, и в один голос кричали, покупай новую, или ищи такую же но БУ. Увидев что одометр живой и нормально фиксирует показания пройденных км., было понятно что процессор живой. Убедится в живости процессора можно и с помощью простой команды, при выключенном зажигании зажимаем кнопку сброса показаний суточника и включаем зажигание.

Если стрелки на приборной панели описали дугу, значит, тестовый режим запустился, далее нажимаем еще раз на кнопку одометра и видим версию прошивки, затем нажимаем третий раз и видим кода ошибок.

В режиме самодиагностики приборная панель выдает следующие коды ошибок:

2 – Избыточное напряжение
3 – Ошибка датчика уровня топлива*
4 – Ошибка датчика температуры охлаждающей жидкости*
5 – Ошибка датчика наружной температуры**
6 – Перегрев двигателя***
7 – Аварийное давление масла***
8 – Дефект тормоза***
9 – Разряд батарей***
Е – Распознавание ошибки в пакете данных, заложенном EEPROM

Если режим самодиагностики запустился, значит проц живой, и перейдем к разборке приборной панели.

Далее вооружаемся паяльником и «олово отсосом» и выпаиваем неисправный моторчик.

Описание кнопок на панели приборов ВАЗ 2114

Приобретая себе новый или подержанный автомобиль, первым делом владелец должен разобраться в том, как именно управлять машиной и всеми ее системами. Для этого следует знать распиновку панели приборов на ВАЗ 2114, поскольку именно об этом автомобиле мы сегодня говорим.

Панель приборов

Предлагаем вашему вниманию подробное описание кнопок на приборной панели ВАЗ 2114, значков, лампочек и прочих приборов и индикаторов.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

Спидометр;
Тахометр;
Указатель температуры ОЖ;
Указатель уровня топлива в баке.

Комбинация приборов

Давайте детальнее их изучим.

Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают:
1. 0 — бак пустой;
2. 1/2 — бак заполнен наполовину;
3. бак полный;
4. Изображение бензоколонки вверху — бак заполнен максимально;
5. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.
Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Обозначение значков

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Значок восклицательного знака в кружке

Кнопки и их обозначение

Теперь переходим непосредственно к кнопкам, которые также имеют свое законное место на приборной панели ВАЗ 2114.
1. Кнопка справа снизу относительно спидометра позволяет переключать температуру и время на цифровом дисплее. Если зажать ее на 5 секунд при стоящем автомобиле, сбросятся текущие данные пробега.
2. Сдвоенная кнопка с двумя переключателями. Кнопка с двумя фарами включает габариты, а кнопка с одной фарой — включает ближний свет.
3. Кнопка с нарисованными под углом штрихами и фарой включает передние противотуманные фары.
4. Кнопка с горизонтальными штрихами включает задние противотуманные фары.
5. Кнопка с прямоугольником включает обогрев заднего стекла.
На деле разобраться во всех кнопках, индикаторах и указателях не сложно. Наше описание кнопок приборной панели ВАЗ 2114 позволит в этом разобраться. Но лучше всего сесть в автомобиль вместе с инструкцией и наглядно во всем убедиться.

Блок индикации ВАЗ 2114

В 14-ой модели ВАЗ применяется специальное информационное табло, которое информирует водителя о количестве жидкостей в системах автомобиля. Это устройство называется блок индикации, которое способно показывать не только количество жидкости, но много других полезных функций, способных предотвратить поломку двигателя и даже спасти человеческие жизни. Подробнее о блоке индикации ВАЗ 2110 можно узнать, изучив статью. В данной статье рассказывается о функциях блока индикации, а так же принципах работы каждого из датчиков, схеме их подключения и многом другом.

О блоке

Блок представляет собой устройство с несколькими индикаторами, которые загораются при наличии неисправности или неправильной работе ДВС. Каждый индикатор обладает своей лампой и при ошибке в конкретном модуле или месте зажигается лампа, после чего рекомендуется проверить оборудование, на которое ссылается индикатор.

Сам по себе блок можно отнести к простому бортовому компьютеру, который в реальном времени следит за состоянием автомобиля. Расположен блок на центральной консоли. Место для этого устройства выбрано неслучайно именно в этом расположении, он идеально читается и находится всегда под глазами у водителя, что позволит быстро заметить ошибки в автомобиле.

Описание функций блока индикации ВАЗ 2114
1. Низкий уровень масла в картере;
2. Низкий уровень жидкости омывателя лобового стекла;
3. Низкий уровень охлаждающей жидкости;
4. Индикатор не закрытой двери;
5. Индикатор перегоревшей лампы;
6. Индикатор износа тормозных колодок;
7. Индикатор не пристегнутого ремня безопасности;
Индикатор открытой двери

Данная функция подает сигнал при открытии одной из дверей, плюс данной функции в том, что звуковой сигнал всегда будет напоминать об открытой двери, что сводит возможность начала движения с открытой дверью к нулю. Функция работает благодаря концевым выключателем в проемах дверей, которые замыкают контакт при открытии двери.

Низкий уровень масла

В масляном поддоне ВАЗ 2114 установлен специальный датчик, который измеряет уровень масла. Если масло достигает минимальной отметки, датчик срабатывает и на блоке индикации загорается контрольная лампа, низкого уровня масла. Данная функция полезна что, можно вовремя заметить падения уровня масла, которое может возникнуть вследствие пробоя поддона и быстро среагировать, заглушив мотор, тем самым предотвратив поломку ДВС.

Низкий уровень антифриза

В расширительном бачке установлен специальный датчик, работающий на изменение уровня жидкости в системе охлаждения. Если уровень антифриза упадет до минимальной отметки, что возможно при обрыве патрубка или протекании помпы, то сигнальная лампа зажжется на блоке индикации и проинформирует водителя о проблеме.

Низкий уровень омывателя

В бачке омывателя ветрового стекла, установлен такой же датчик как в бачке антифриза, принцип его работы точно такой же. Если жидкости в бачке станет очень мало, лампа на блоке индикации проинформирует водителя об этом.

Износ тормозных колодок

В некоторых моделях ВАЗ таких как 2110 и 2114 устанавливался специальный датчик в тормозных колодках, который при износе колодок посылал сигнал на блок индикации и на нем загоралась контрольная лампа, износа колодок. Но чтобы этот датчик правильно работал необходимо наличие специальных колодок, в которые встроена чувствительная часть датчика.

Индикация не пристёгнутого ремня безопасности

Данная функция работает в виде индикации и звукового сигнала при не пристегнутом ремне безопасности водителя. Датчик, встроенный в замок ремня замыкается, когда в него вставлена фиксирующая часть ремня (петля). Если этого не происходит, датчик остается разомкнутым, тем самым зажигает лампу на блоке индикации.

Перегорание лампы

Индикация перегоревшей лампы работает, когда в одном из световых приборов перегорает лампа. Принцип работы основан на измерении нагрузки по системе, если лампа перегорает, то ток в этой цепи становится равным нулю. Блок индикации понимает это и зажигает лампы, информируя о том, что необходимо проверить световые приборы.

Ключ в замке зажигания

Данная функция работает при возникновении звукового сигнала, когда ключ оставлен в замке зажигания и открыта дверь. Еще одним условием работы данного информационного звука является, то, что зажигания должно быть обязательно выключено.

Не работает блок индикации

Если блок индикации не работает необходимо проверить приходит ли на него напряжение. Еще одним из часто встречающихся вариантов не работающего блока системы контроля является поломка в контактной группе замка зажигания. При поломке БИ необходимо проверить и замок зажигания. Поломка кроется в детали отмеченной на картинке.

Схема

Ниже представлена схема подключения и распиновка контактов блока бортовой системы контроля ВАЗ 2114.

ВАЗ 2114: обозначение панели приборов , контрольных ламп, кнопок и БИ БСК-10

Новых владельцев «четырнадцатой» интересует обозначение панели приборов ВАЗ 2114. В данной статье описывается, что означают кнопки, индикаторы и приборы на приборке этого автомобиля.

Индикаторные лампочки

Владельцам следует знать описание ламп и индикаторов ВАЗ 2114. Это нужно, чтобы оценить состояние своей машины и заметить проблему.

Обозначение лампочек на приборной панели ВАЗ 2114 включает в себя значок аккумулятора (16). Лампочка загорается при разряде АКБ. Сверху между спидометром и тахометром есть две зеленые стрелки (3 и 4), говорящие о включении указателей левого или правого поворота. В нижней части панели есть значок аварийной остановки в форме красного треугольника (14). Есть на приборке и лампочка CHECK ENGINE (13), которая горит красным, когда появляется поломка автоматики мотора или в иных случаях. На панели присутствует синяя лампочка дальнего света (10), загорающаяся при его включении, и зеленая— ближнего, когда он включён.

Обозначение индикаторов на торпеде может находиться в разных местах в зависимости от года выпуска авто. Но указанные лампы присутствуют на всех ВАЗ 2114. Зная, что означают лампочки на панели, можно вовремя заметить неисправность или собственную оплошность. Например, если водитель забыл включить ближний свет или не отключить дальний при приближении встречной машины.

Приборы

Значки на приборной панели ВАЗ 2114 также включают в себя и приборы. Их наличие очень важно для управления автомобилем. Приборный щиток имеет следующие устройства:
- Слева располагается указатель температуры охлаждающей жидкости. Он имеет цену деления— 20 градусов. Нижняя цифра в нём – 50, через два – 90 и затем, вверху – 130 градусов. Красным обозначена опасная зона. Она начинается со 105 градусов. Когда стрелка оказывается в этой зоне, двигатель следует заглушить. Из-за перегрева возможно возникновение серьёзных неисправностей мотора.
- Справа от указателя ОЖ установлен тахометр. Этот прибор показывает текущие обороты коленвала. Шкала имеет деления в 5 единиц, оцифровка выполнена через 10 единиц, минимальное значение – 0, а максимальное — 80. Чтобы узнать количество оборотов, нужно умножить это значение на 100. В диапазоне 55 — 80 установлена красная зона. Это говорит о том, что обороты стали критическими для мотора.
- Правее тахометра находится спидометр, показывающий скорость от 0 до 200 км/ч с ценой деления 10 км/час.
- Справа от спидометра размещён прибор, который показывает уровень бензина в баке.
Цифры на его шкале означают:
- 0 —пустой бак.
- ½ — полбака.
- 1 —полный бак.
Если в бензобаке осталось меньше 6 литров топлива, внизу прибора появляется оранжевый рисунок бензоколонки.

Обозначения на панели также включают в себя часы и термометр, показывающий температуру воздуха. Этот прибор находится под тахометром. А под спидометром расположен небольшой дисплей – одометр, сообщающий общий и текущий пробег.

Кнопки на приборной панели

На панели приборов авто содержится несколько кнопок. Рядом с часами и термометром расположена кнопка, позволяющая переключать эти показатели и сбрасывать текущий пробег. В центре приборки расположены следующие кнопки:
1. габаритные огни;
2. ближний свет.
1. передние противотуманные фары;
2. задние ПТФ;
3. обогрев заднего стекла.
Также многие автовладельцы переносят сюда клавишу аварийной сигнализации. Подсветка кнопки позволяет хорошо видеть её в тёмное время суток.

БИ БСК-10

Блок индикации БСК-10 позволяет, чтобы приборная панель ВАЗ 2114 показывала индикаторы состояния автомобиля. Контрольный электронный прибор имеет электрическую схему, оснащённую семью световыми индикаторами и звуковыми оповещениями.

Светодиодные индикаторы способны показывать такие значения, как:
1. Уровень масла.
2. Состояние омывающей жидкости.
3. Открытие и закрытие дверей.
4. Включение фар.
5. Состояние антифриза.
6. Непристёгнутые ремни безопасности.
Обозначение значков на приборной панели ВАЗ 2114 расположено в нижней части приборки на автомобилях, выпущенных в последние годы. Оно выглядит так:
1. сигнализатор уровня масла, если он ниже минимума, загорается красным;
2. лампочка уровня омывающей жидкости, загорается оранжевым цветом, когда в бачке остаётся менее одного литра;
3. значок уровня охлаждающей жидкости, загорающийся оранжевым цветом при его снижении менее допустимого значения;
4. индикатор незакрытых дверей, загорается красным цветом;
5. сигнализатор поломки стоп-сигналов или габаритных огней;
6. лампочка неисправности тормозной системы, говорит о чрезмерном износе тормозных колодок или информирует о включённом ручном тормозе;
7. индикатор непристёгнутых ремней.
На машинах первых лет выпуска обозначение значков на приборной панели ВАЗ 2114 было немного иным:

Прибор имеет пять режимов работы:
1. выключен, когда в замке зажигания нет ключа;
2. режим ожидания, если вставить ключ в замок;
3. тестовый режим, когда включается зажигание. При этом звучит звуковой сигнал, и появляются контрольные лампочки состояния машины. Блок тестирует функции и системы авто;
4. предварительный тест. В этом режиме контрольные лампочки на приборной панели должны погаснуть при отсутствии неисправностей и, если водитель не забыл пристегнуться ремнём безопасности. Если в авто имеется поломка, отвечающая за неё лампочка сначала будет мигать, а потом начнёт гореть постоянно;
5. тестирование при работающем двигателе. В этом режиме прибор периодически проверяет состояние систем машины, индикация которых предусмотрена на панели приборов. Если в них будет обнаружена поломка, соответствующая лампа загорится на приборке.
Прибор позволяет владельцу оценить состояние автомобиля и безопасность его эксплуатации. Игнорировать показания на панели нельзя, так как некоторые из них могут свидетельствовать о серьёзных проблемах. Следует регулярно проверять работу самого устройства и корректность его показаний.
Похожие публикации:
