Проверка и регулировка момента зажигания
Силовой агрегат. Система зажигания. Фольксваген Транспортер Т4
Для проверки и регулировки необходим тахометр и стробоскоп.
Внимание! Производить регулировку момента зажигания только после установки распределителя зажигания, если значение момента зажигания при проверке оборотов холостого хода или содержания СО находится за пределами требуемого значения.
1. Выключить кондиционер (если имеется).
2. Прогреть двигатель до рабочей температуры. Температура охлаждающей жидкости около 80°С.
3. Заглушить двигатель.
4. Подсоединить тахометр к клемме 1 и клемме 15 катушки зажигания (трансформатор высокого напряжения).
Внимание! При этом зажигание должно быть выключено.

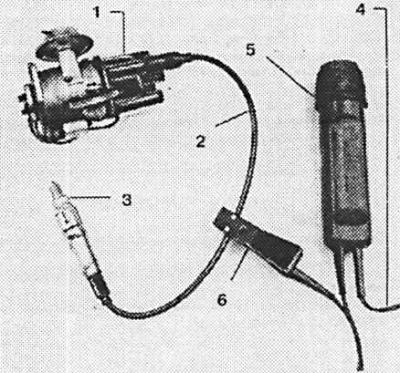

5. Подсоединить стробоскоп к положительному и отрицательному полюсам батареи. Емкостной зажим подсоединить к проводу высокого напряжения 1 цилиндра.
6. Снять шланг вентиляции картера двигателя с клапана регулировки давления и расположить его так, чтобы в него поступал только чистый воздух.
7. Дать двигателю поработать на холостых или повышенных оборотах, пока не включится вентилятор радиатора. Затем оставить двигатель работать на холостых оборотах, отсоединить штекер датчика температуры охлаждающей жидкости (2-полюсной).
Предупреждение! Если двигатель после отсоединения штекера останавливается, перед повторным запуском подсоединить штекер к датчику температуры охлаждающей жидкости. В противном случае прибор управления будет работать в аварийном режиме, при котором правильная проверка и регулировка невозможны.
8. Дать двигателю поработать на проверочных оборотах.

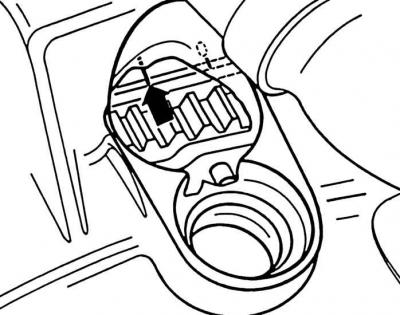

9. Направить свет стробоскопа в смотровое отверстие картера сцепления.
Предупреждение! Существует опасность травмирования при внезапном включении вентилятора. Перед проверкой отсоединить его штекерное соединение.
10. Зажигание отрегулировано правильно, если при вспышках засечка момента зажигания под соответствующей меткой стоит на месте.
11. Если момент зажигания лежит за пределами контрольных значений, отрегулировать момент зажигания согласно требуемому значению.
12. Для этого немного ослабить стопорный винт(ы) на распределителе и повернуть распределитель зажигания так, чтобы регулировочное значение совпало с соответствующей меткой.
13. Затянуть винт(ы) крепления моментом 25 Н·м.
14. Подсоединить штекер датчика температуры охлаждающей жидкости (2-полюсной) и 3 раза «дать газ».
15. Проверить регулировку холостого хода.
16. Отсоединить измерительные приборы при выключенном зажигании.
17. На СТО VW опросить и стереть из памяти прибора управления записанную неисправность. В результате отсоединения штекера датчика температуры охлаждающей жидкости в памяти записана неисправность «Неисправен датчик». Запись в памяти можно стереть также отсоединением аккумуляторной батареи.
VW-BUS.RU
Т4 ААВ/AJA: Установка и регулировка угла опережения впрыска
- Перейти на страницу:
Т4 ААВ/AJA: Установка и регулировка угла опережения впрыска
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
Сообщение 020 » 15.06.2008, 21:41:02 #3
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
=только лиш чуть движок жёще начнёт работать и шумней малость=
Именно так у меня и происходит с вытянутым опережением
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
- Цитата
AAB 1992 Long — был
ACV 2001 Long — был
ACV 2001 Long — есть сейчас
- Цитата
- Цитата
- Цитата
- Цитата
[/quote]
А чё старый поглядеть, помыть, помазать нельзя? [/quote]
он надломлен немного у основания оболочки, скоро совсем перегнется.
AAB 1992 Long — был
ACV 2001 Long — был
ACV 2001 Long — есть сейчас
Фотоотчет Динамическая регулировка угла впрыска на VW Т4 2,5 TDI двигатели ACV ACV AJT AHY AXG AYC AYY AXL AUF пошаговая инструкция
Основная последовательность работ подходит для VW T4 c двигателями
ACV, AJT, AHY, AXG, AYC, AYY, AXL, AUF.
Угол опережения впрыска является важной характеристикой дизельного двигателя. Ошибка в регулировке угла может привести к увеличению расхода топлива, снижению мощности, подгоранию клапанов, проблемным запуском холодного двигателя, дымности выхлопа и т.д.
Различают два вида регулировок угла впрыска :
— статический – при помощи индикатора часового типа ( для того, чтобы завести мотор )
— динамический – при помощи диагностического оборудования ( точная регулировка впрыска ).
ИНСТРУМЕНТ :
— отвертки
— головка на 10, 13
— контр опора
— головка на 21 + трещотка с удлинителем
— диагностический прибор V.A.G 1552, VAS 5051, 5052 и др, VAG-COM
— диагностический кабель ( или головка )
УСЛОВИЯ ПРОВЕРКИ :
— Напряжение аккумуляторной батареи должно составлять не менее 11,5 В.
— Предохранитель S102 исправен.
— Подключения массы на двигателе и коробке передач исправны.
— Базовая регулировка ГРМ проведена правильно .
— Двигатель прогрет до температуры 85 градусов .
— Все электропотребители и кондиционер выключены.
ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТ ( пошаговая инструкция ) :
1. Включить диагностический прибор. В данном случае использовался прибор VAS 5052 А
2. Подключить диагностический кабель (диагностическую головку VAS 5054 ) к диагностическому разъёму, который находится на рулевой колонке
3. Включить зажигание
4. На дисплее выбрать поле „Самодиагностика автомобиля“.
5. Выбрать систему автомобиля — „ 01-Электроника двигателя“, нажать «дальше»
6. Выбрать поле «Опрос памяти неисправностей», проверить их наличие
7. Удалить все имеющиеся ошибки в блоке „01 — Электроника двигателя“. Выйти из поля.
8. Выбрать функцию «Результаты измерений».
Из выпадающего меню набрать группу 01 и подтвердить ввод Q ( прочитать ) .
9. Параметры группы 01, окно1-4 изучаем здесь :
В окне 4 этой группы можно контролировать реальную температуру нашего двигателя .
Если она ниже, чем требуют условия проверки (85 град),тогда заводим двигатель и догреваем до нужной температуры .
10. Во время разогрева показания в 4 окне гр. 01 должны все время расти, если они растут-падают в диапазоне 2-7 градусов, тогда возникают вопросы к 4-контактному датчику температуры.
Быстрее всего он работает некорректно.
Его необходимо проверить и при необходимости заменить и только потом продолжить проверку.
Если температура достигла 85 град, выходим из гр..01, для этого нажимаем «Назад».
11. Заходим в гр. 04, функции «Результаты измерений».
Параметры группы 04, окно1-4 изучаем здесь.
В первую очередь нас интересует окно 3 и 4,которое надо проконтролировать.
В нашей ситуации на картинке видно, что установленный впрыск позже требуемого ( окно 2 и 3 ) и требует регулировки.
Выходим из гр..04. Нажать «Назад».
12. Закрываем программу диагностики, выключаем компьютер и глушим двигатель. Диагностический кабель не отключать.
13. Открываем капот и готовим моторный отсек к регулировочным работам.
Для этого снимаем облицовку, снять кронштейн интеркулера, откидываем радиатор в положение обслуживания ( не отсоединяя шлангов ).
Снимаем защиту ремня ТНВД, откручиваем 2 болта крепления расширительного бачка, снимаем с него фишку и отодвигаем в сторону.
Для удобства подвязываем бачок к кузову.
ДИНАМИЧЕСКАЯ ПРОВЕРКА И РЕГУЛИРОВКА ВПРЫСКА :
Начало впрыска необходимо проверять и при необходимости регулировать после каждой замены зубчатого ремня, а также после ослабления резьбовых соединений ТНВД или его шкива
1. Проверяем правильность натяжения ремня и установку двух роликов ТНВД.
2. Регулировку впрыска производим путем изменения положения шестерни распредвала со стороны ТНВД относительно самого распредвала.
Хочу заметить, что по тех документации к этим автомобилям производитель советует проводить регулировку впрыска смещением паразитного ролика ремня ТНВД и последующей коррекцией натяжения ремня роликом – натяжителем .
Однако практика показала, что проводить такую работу в горячем моторном отсеке при установленном радиаторе неудобно. Тяжело добиться правильного натяжения ремня и одновременно попасть впрыск. Поэтому регулирую впрыск шестерней распредвала со стороны ТНВД и не трогаю ролики.
Здесь решающую роль играет сила привычки, поэтому дальше будем рассматривать именно такой способ.
ВНИМАНИЕ:
Проверку и регулировку начала впрыска в динамике можно осуществить, только запустив функцию „БАЗОВАЯ РЕГУЛИРОВКА " двигателя.
В группе 000 в базовых установках ( 10 окошек ) все цифры показаны в условных единицах. Об этом поговорим подробнее и изучим таблицу с данными
3. Заводим двигатель, включаем диагностический прибор и проверяем параметры впрыска.
4. Выбрать функцию « БАЗОВАЯ УСТАНОВКА»
5.Из выпадающего меню набрать группу 000 и подтвердить ввод Q (прочитать ).
6. Из 10 окошек – нас интересуют в настоящий момент только три :
окно2 = 52- идеальный впрыск .
окно 7 = меньше 80,
окно9 = выше 120.
Все цифры в окнах группы 000 – условные единицы измерения .
Впрыск в нашем случае установлен позже нормы, т.к цифра в окне 2 гр.000 меньше идеального впрыска.
7. Прежде чем приступить к регулировке надо усвоить, а главное, запомнить несколько важных моментов :
а) — Поворачивать шестерню на распредвале нужно :
РАНЬШЕ – на себя ( против часовой) – цифра увеличивается
ПОЗЖЕ — от себя ( по часовой ).- цифра уменьшается
б) — Для этого откручиваем болт, используя контропору головкой на 21 с трещоткой + удлинитель .
в) — Шестерню поворачиваем на долю миллиметров в нужную сторону, затягиваем болт распредвала. Усилие затяжки должно быть не менее 100 Nm.
8. После регулировки в окне 2 — группы 000 мы увидим реальный впрыск и он равен в нашем случае =100. Это значит, что впрыск слишком ранний
9. Повторяем регулировку, т.е выходим из гр..000, глушим двигатель, регулируем шестерню, заводим, заходим в гр. 000 и опять проверяем 10 окошек.
10. Мне хватило 4 попыток, чтобы попасть в норму, соответствующую состоянию данного двигателя.
Под этим понятием подразумевается пробег, износ ТНВД, состояние ГБЦ, компрессия, форсунки, цикловая подача топлива,качество солярки в регионе, условия запуска и поездок, время года и т.д
Обращаю ваше внимание,что разница показаний в окне 2, гр 000 не должна изменяться выше 10 единиц ( плюс-минус 5 ). Если разница в цифрах больше 10, необходимо в первую очередь проверить натяжку ремней ГРМ и ТНВД. Продолжить измерения после проверки натяжных роликов .
На следующей картинке можно наглядно увидеть существенную разницу в показаниях впрыска ( окно 2 группы 000 ) в разных функциях "Измеряемые величинны" и "Базовые установки" при НЕИЗМЕННОМ положении шестерни и ремня ГРМ.
Теперь необходимо проверить правильность наших действий.
11. Выходим из группы 000 и набираем группу 04 в « БАЗОВОЙ УСТАНОВКЕ », подтвердить ввод Q ( прочитать ) .
12. Проверка диапазона регулирования опережения впрыска осуществляется в функции« Базовая регулировка» группа 04. В поле индикации 3 группы 04 можно считать крайние (раннее и позднее) значения регулятора впрыска. Двигатель будет менять обороты. Соответственно будут появляться надписи: рано и поздно.
В «ПОЗДНО» заданный диапазон = 3.0- 5.0 град. до ВМТ при 30-35%.
В «РАНО»- заданный диапазон = 7,0 . 9,0° до ВМТ при 75 – 85 %.
Позднее и надо регулировать, при этом особое внимание обращать на окно 4 – скважность ( % ).
Скважность ( % ) на холостом ходу не должна быть большой, иначе при движении может не хватить угла для коррекции .
ОРИЕНТИРОМ могут служить цифры в положении ПОЗДНО = 3.0 – 3.5 градуса при скважности 30-35 % .
13. Если показания в базовых установках группы 04 не соответствуют ориентиру, продолжаем регулировку. Если в порядке, выходим из базовых установок.
14. Заходим в РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ и опять проверяем гр..04. Там видим такую ситуацию…….
Она говорит о том, что впрыск стоит немного рановато,но в пределах допуска. Эта ситуация нормально подходит для этого двигателя, по внешним признакам он работает мягко, не рычит, как обычно при «раннем».
15. Выходим из группы 04 и далее из функции «Результаты измерений» .
16. Глушим двигатель.
17. Включаем зажигание и заходим в функцию «Содержание памяти неисправностей» .
18. Запускаем проверку всех систем авто.
Пока будет проходить проверка, а она проходит в автоматическом режиме и это относительно долго, переходим к сборке моторного отсека.
19. Сборку проводим в обратном порядке :
— закручиваем болт шестерни распредвала ( 160 Нм ), используя динамометрический ключ ,
— ставим защитную крышку ремня ТНВД, расширительный бачок, радиатор ,
— прикручиваем верхнюю планку радиатора, крепление интеркуллера, детали облицовки кузова.
20. Проверяем на экране прибора результаты проверки ошибок всех систем, если они обнаружены – удаляем их.
21. Закрываем программу диагностики, выключаем диагностический прибор .
22. Выключаем зажигание .
23. Разъединяем диагностический кабель. Не забываем закрыть крышечку диагностического разъема на рулевой колонке .
Несмотря на различие и разнообразие диагностического оборудования VAG и VAS — все группы диагностики и регулирования совпадают при измерении, изучении и обработке данных блоков измеряемых величин и базовых установок.
Владельцам VagCOM можно рекомендовать, как финишную проверку своих действий, использование программы TDI Timing.
На этом демонстрационном фото вы можете видеть в графическом виде состояние впрыска вашего автомобиля.
Обратите внимание, что программа не работает отдельно, а является дополнением к программе VagCOM. Пользователю этой программой необходимо усвоить некоторые тонкости ее запуска и интерпретации результатов состояния впрыска.
Могу только заметить, что из-за инертности показаний клапана опережения впрыска ваш график на экране может немного отличаться от реального состояния угла впрыска.
Угол опережения впрыска отрегулирован.
Время проведения работ – около часа.
Теперь можно провести ходовые испытания : послушать работу двигателя, оценить его динамику и ходовые качества ( вялость, резвость ) на разных передачах .
Результаты динамической регулировки принесут успех только в том случае, если с МЕХАНИЧЕСКОЙ ЧАСТЬЮ ДВИГАТЕЛЯ ВСЕ В ПОРЯДКЕ И МЕТКИ ГРМ СТОЯТ ПРАВИЛЬНО.
Никакие регулировки при помощи компьютера не исправят ошибки в механике двигателя, допущенные при установке ремней ГРМ и ТНВД.
Если вы не уверены в правильности установки ремней, начинать поиск надо с проверки установки меток… Как правильно обслужить ГРМ, здесь — Замена ремней ГРМ и ТНВД на Volkswagen Transporter T4 — двигатель ACV 2.5 TDI (rus.)
Как выставить зажигание на фольксваген т4
Текущее время: 08.10.23, 14:48
Т4 ACU отрегулировать зажигание
MAX 2 » 30.09.08, 14:08
Для того чтобы грамотно выставить зажигание, понадобятся следующие приборы:
Digifant Einspritz- und Zündanlage
Zündzeitpunkt prüfen und einstellen
Benötigte Sonderwerkzeuge, Prüfgeräte und Hilfsmittel
◆ Zündungstester V.A.G 1767 oder V.A.G 1367 mit Triggerzange V.A.G 1367/8
◆ Fehlerauslesegerät V.A.G 1551 mit Leitung V.A.G 1551/1
Prüfbedingungen
Я знаю ещё один способ, но он может показаться не грамотным.
Вован » 30.09.08, 14:29
MAX 2 » 30.09.08, 14:54
Musa » 30.09.08, 15:17
ESTET » 30.09.08, 16:06
Так совсем не давно приборов было мало очередь дорого на трассе бензин то го..но то нормальный .
А ездить надо, и без прибора всё ОК
З.Ы. А если щупа нет, чем клапана будешь регулировать? в армии помогали лезвия
Musa » 30.09.08, 16:34
ESTET » 30.09.08, 16:59
Musa так я без под..бов
Видишь, ты целый день на это потратил, пока не "почувствовал", и все так
Я про то что раньше были совсем другие возможности
Вован » 02.10.08, 15:19
MAX 2 » 02.10.08, 16:33
Нет не так конечно.
Я перечислил приборы, которые необходимы для ГРАМОТНОЙ установки угла зажигания. Одним устанавливается угол, вторым нагружается блок управления двигателем во время регулировки.
Вакууметр? К чему бы это? Трамблёр в ACU без вакуума. А куда его ещё воткнуть? В МАП сенсор? ХЗ.
