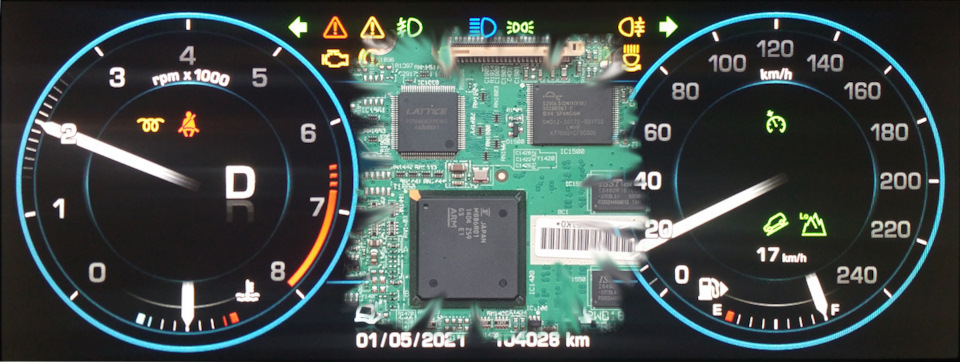

Анатомия цифровой приборной панели JLR

В данной заметке приведена информация о аппаратной и программной начинке ЖК приборных панелей компании JLR. Эта информация может быть интересна как владельцем автомобилей JLR с цифровыми приборными панелями, так и владельцам желающим обновить приборную панель в своем автомобиле.

В 2009 году для нового Range Rover 2010 модельного года(L322) была создана цифровая приборная панель, в которой вместо механических стрелок и лампочек применили 12 дюймовый ЖК дисплей, на котором полностью отрисовывается привычный для водителей интерфейс с двумя шкалами приборов. Для 2009 года это было передовое техническое решение, которое в дальнейшем практически без модификаций применялось целых 7 лет, как в Range Rover так и в других моделях JLR. В 2017 году произошла смена поколений цифровой приборной панели — цифровая приборка была обновлена более современными электронными комплектующими.

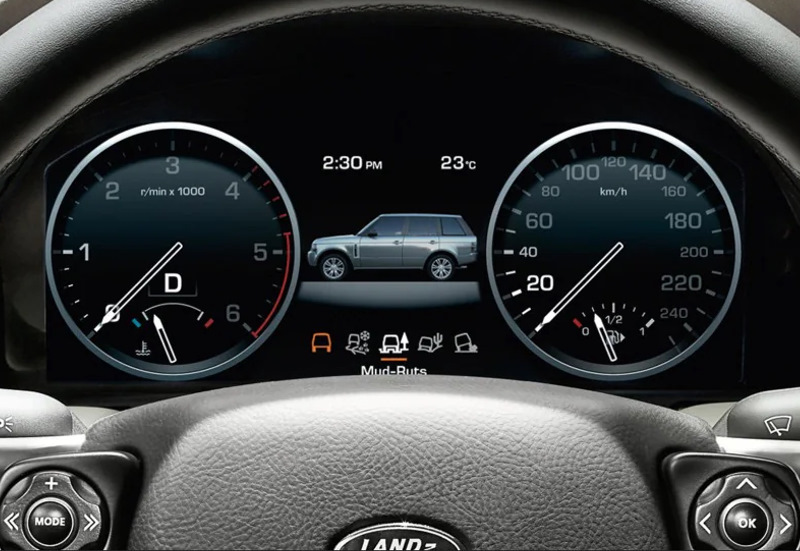

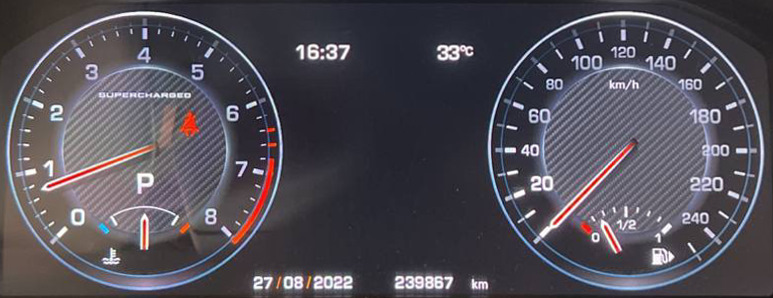

TFT приборная панель RR 2010MY

За счет того, что существуют решения по установке приборных панелей от Range Rover(L322) в автомобили, для которых они изначально не предназначались, такие как Land Rover Discovery3(L319) и Range Rover Sport(L320) на бу приборки от L322 есть спрос и цена на них начинается от 20т.р. на авито.

Перед покупкой приборки, я сделал предварительный поиск информации по приборке L322 в гугле, пресс-релиз 2009 года обещал наличие внутри приборки операционной системы(ОС) QNX, а это значит, что есть потенциальная возможность запуска своих приложений на приборке. Просмотр vbf файлов прошивок, относящихся к этой приборке подсказал, что QNX должен работать на процессоре JADE(Fujitsu MB86R01). Дополнительный поиск по VBF файлам показал, что процессор JADE использовался не только в приборке для L322, но и в Jaguar XJ(X351).
До недавних событий приборки от X351 можно было приобрести на allegro.pl от 2 т.р + доставка, в РФ стоимость приборок от Jaguar сейчас начинается от 7т.р, поэтому я для экспериментов приобрел приборку от X351.
Впоследствии оказалость, что внутренности приборок L322 и X351 одинаковые, различаются приборки только прошивками и корпусом — стекло у XJ351 меньшего размера. Найти такие приборные панели на авито можно по словам "10849 jaguar", "10849 rover" или BW93-10849 и CPLA-10849.

Заглянем, что расположено внутри приборных панелей JLR.

Начинаем разбор

Внутри приборки расположена плата с очень большим количеством и плотным расположением элементов. Печатные платы одинаковые для приборок следующих моделей JLR до 2017 года: L322, XJ351, L405, L494.

Основные элементы на плате, по которым становятся понятными характеристики приборной панели:
Графический процессор Fujitsu MB86R01(JADE), ARM926EJ-S 333MHz
Память ОЗУ IS46DR16160A, DDR2, 2x32MB
Память FLASH S29GL512N, 64MB
Интерфейсный процессор TMS470PLFA21, ARM7TDMI, 1MB FLASH
Дисплей TJ123NP01CA разрешением 1280×480
MOST25 трансивер, OS81050
FPD-Link LVDS преобразователь в RGB, DS90UR124
FPGA/CPLD микросхема LATTICE P750060CFPC002
2 x CAN трансивера TJA1042
LIN трансивер TJA1020
I2C EEPROM 24C16

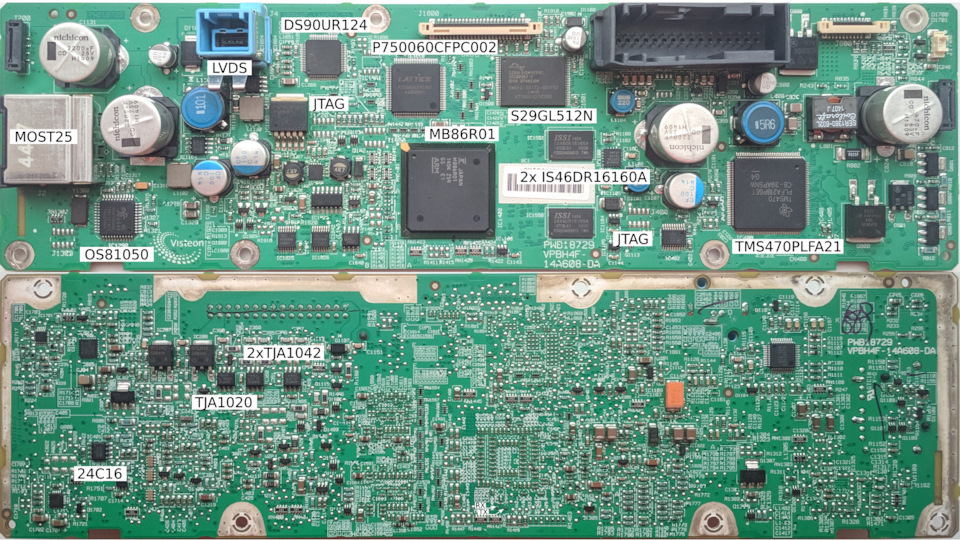

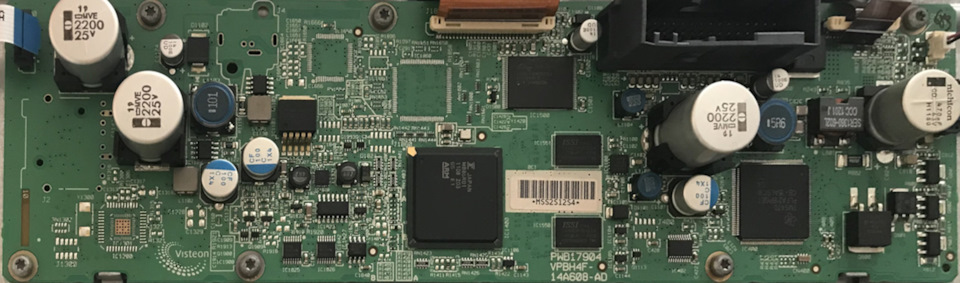

Плата приборной панели Jaguar XJ 2010MY

На плате два процессора TMS470 — интерфейсный процессор и MB86R01 — графический процессор, к первому подключены внешние шины, а ко второму подключен дисплей приборки.
CAN и LIN трансиверы приборной панели, подключены к процессору TMS470, данный процессор непосредственно подключен в перечисленные шины автомобиля и организует взаимодействие с другими блоками автомобиля. Также процессор TMS470 управляет питанием графического процессора MB86R01. При появлении активности в шине CAN, TMS470 включает питание для MB86R01, а при засыпании автомобиля, TMS470 отключает питание для MB86R01. Взаимодействие между TMS470 и MB86R01 осуществляется через шину SPI, по которой TMS470 передает всю необходимую информацию для отрисовки графического интерфейса.
Через LVDS на приборную панель передается изображение миникарты от навигационной системы, с помощью DS90UR124 LVDS сигнал преобразуется в параллельный RGB сигнал, а далее с помощью неизвестной FPGA/CPLD изображение вводится в MB86R01.
Шина MOST подключена к процессору MB86R01, по ней передается информация от развлекательной и навигационной систем, которая в последствии отображается на приборной панели в виде подсказок навигации и/или текущей FM станции или треке.
На отдельные площадки выведены jtag разъемы, с помощью которых в случае необходимости перепрошить память процессоров.

На всех L322 приборках, а я видел их только на фото, не было MOST и LVDS разъемов. На следующей фотографии плата из приборной панели L322, фото взято из заметки у isheez , на плате не распаяны элементы относящиеся к MOST и LVDS. Поэтому можно сделать вывод, что у части L322 приборок отсутствовал функционал LVDS и MOST. На приборках от X351 MOST и LVDS разъемы всегда присутствуют. Может были и полнофункциональные L322 приборки, нужна обратная связь от владельцев L322 с штатной навигацией, есть ли у вас информация от навигации на приборке?

Плата приборной панели Range Rover 2010MY

При разборе приборной панели я преследовал цель найти точки подключения к последовательному порту процессора MB86R01, т.к. предварительное изучение vbf файлов прошивок показало, что на последовательном порту MB86R01 запущена системная консоль QNX.
Поиск выводов последовательного порта от MB86R01 затруднен, тем что тип корпуса у MB86R01 BGA и "прозвонить" его выводы непросто, но мне по знакомству сделали несколько фотографий платы на рентгене, что впоследствии облегчило поиск нужных контактов на плате.

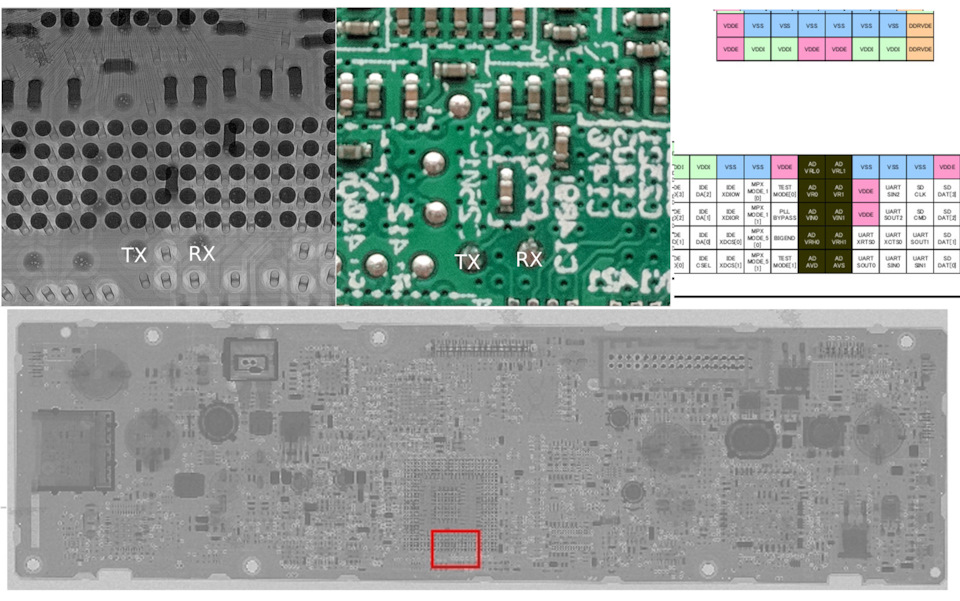

Выводы TX и RX последовательного порта на плате

После подключения последовательного порта на скорости 115,2кбс к указанным точкам, подойдет любой usb2com с 3В уровнями напряжения, появляется доступ к системной консоли QNX.

При включении приборной панели, через этот последовательный порт передается отладочная информация во время загрузки QNX, а после загрузки QNX, которая занимает пару секунд, появляется возможность самому запускать программы на процессоре MB86R01 отдавая соответствующие команды. На следующем скриншоте приведен загрузочный вывод на последовательном порту MB86R01 и вывод от нескольких программ, которые я запускал.
QNX это UNIX подобная ОС, так что те кто знаком с linux/bsd/macos не будут испытывать особых проблем с qnx.

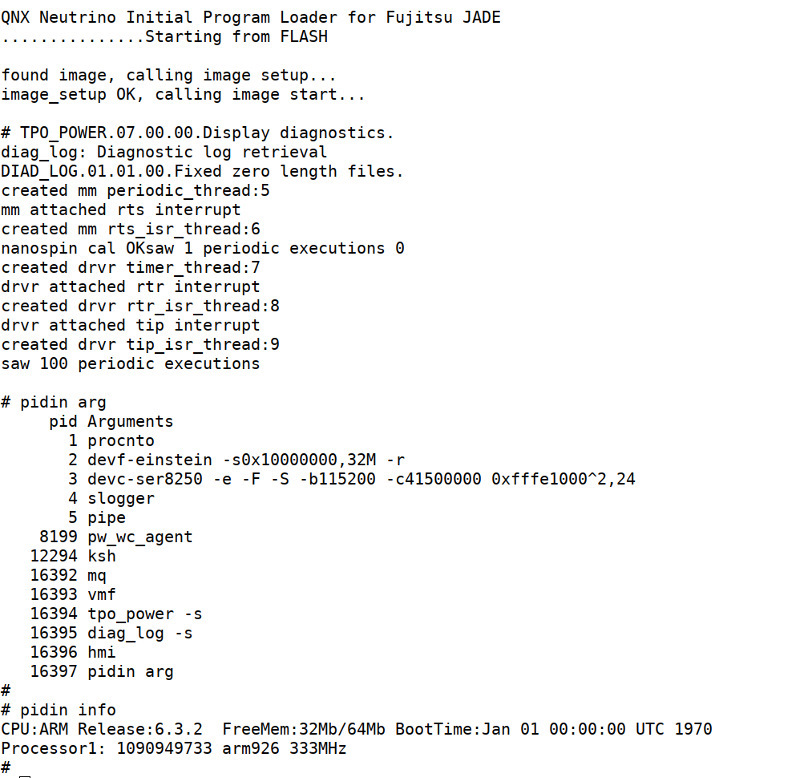

Системная консоль QNX на последовательном порту

pidin arg — отображает список работающих программ, аналог команды ps в linux
pidin info — отображает информацию о системе, аналог команды uname+free+uptime в linux

В списке программ есть как системные программы QNX:
— procnto ядро ОС QNX
— devf-einstein драйвер flash накопителя
— devf-ser8250 драйвер последовательного порта

так и программы от JLR:
— tpo_power инициализация и управление дисплеем
— hmi обеспечивает графический интерфейс приборной панели.

Как видно из вывода команды pidin info, в приборке используется ядро QNX версии 6.3.2, но как я выяснил позднее, основная часть системных файлов взята из дистрибутива QNX 6.3.0SP3. Дистрибутивы QNX версий 6.3.0SP3 и 6.3.2, при желании можно найти в сети и установить например в VirtualBox, после установки в виртуальной машине с QNX будет весь необходимый инструментарий для разработки своих приложений под приборную панель.
Для возможности загрузки-выгрузки файлов на приборную панель можно использовать все тот же последовательный порт, для этого достаточно прошить в приборную панель файл utils.vbf. В процессе прошивки файла utils.vbf в каталог /fs0p3 приборной панели будут установлены программы lrz/srz, которые обеспечивают функционал приема/передачи файлов через последовательный порт по протоколу Z-modem. А если еще дополнительно с помощью команды stty увеличить скорость на последовательном порту, например так /fs0p3/stty 230400, то перепрошивка приборной панели через последовательный порт будет занимать время не большее чем через шину CAN.

Тем кто не имеет в доступности подобной приборной панели для опытов или не хочет ее разбирать, но хочет ознакомиться с QNX в приборной панели, могу порекомендовать программу qemu. QEMU это программа, которая позволяет запускать на intel/amd процессорах приложения предназначенные для других процессоров, в том числе и ARM.
Но в официальной версии qemu нет плат с процессорами ARM926EJ-S и с поддержкой QNX 630SP3, поэтому я нашел на гитхабе стороннюю ветку qemu(ветка at91sam_support_for_merge) с реализацией процессорной платы AT91SAM9263-EK, для которой есть поддержка в QNX 630SP3 и немного ее доработал, чтобы qemu можно было собрать под windows. Затем на основе прошивки приборной панели сформировал образ накопителя для qemu с учетом отличий процессоров в qemu и приборной панели.

При запуске QNX в qemu, приложения разработанные для приборной панели не подозревают, что работают в эмуляторе, т.к. они выполняются в такой же ОС QNX и на таком же типе процессора ARM926EJ-S как и в приборной панели. На скриншоте ниже показан запуск приложения hmi в qemu под linux и вывод содержимого файла /dev/shmem/debug.log, который создается при запуске hmi.

Загрузка QNX в qemu(linux)

Версию qemu под windows можно скачать по следующей ссылке: qemu-at91sam9263ek.zip, после распаковки архива и запуска qemu.bat запустится QNX в эмуляторе, в котором часть программ взяты из прошивки приборной панели L322 и они корректно запускаются и работают в qemu.
На скриншоте ниже показана информация QNX в эмулируемой системе, в основном она схожа с информацией от реальной приборной панели на скриншоте с системной консолью QNX на последовательном порту.

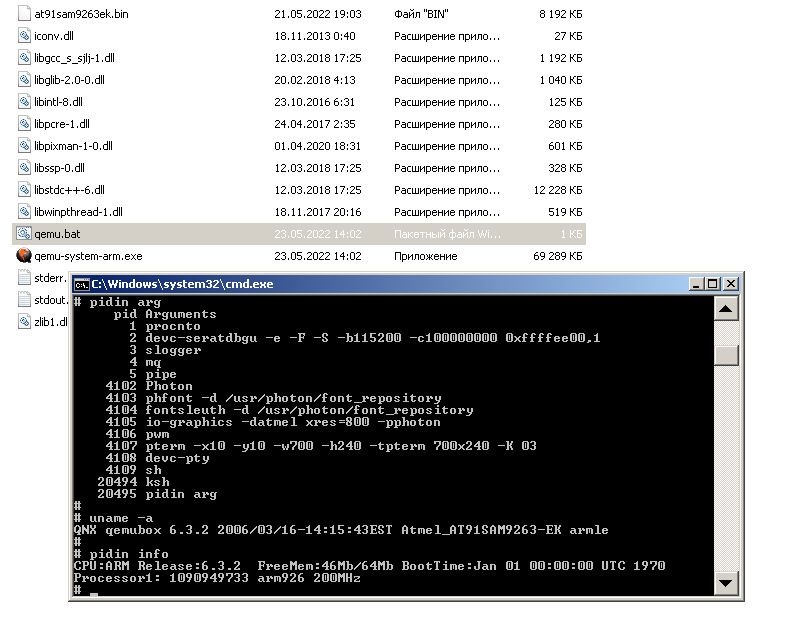

Загрузка QNX в qemu(windows)

В целом с помощью qemu можно разрабатывать и отлаживать приложения для приборной панели, даже без физического доступа к приборной панели, а только имея файлы прошивок от приборной панели.

Файлы прошивок для приборных панелей JLR можно найти в составе программы JLR SDD, прошивки в SDD хранятся внутри vbf файлов, для манипуляций с vbf файлами я использую редактор qvbf, который можно скачать по ссылке из заметки о редакторе qvbf
В составе SDD под рассматриваемое поколение приборных панелей есть более десятка прошивок — на разные модели автомобилей и разные года выпуска модели автомобиля, но все прошивки объединяет общая структура из 5 файлов.
Так для полной перепрошивки какой-либо приборной панели в приборку для L322 нужны 5 следующих файлов:

AH42-14C026-AN.vbf — прошивка для TMS470
AH42-14C088-AN.vbf — калибровки для TMS470

AH42-14C026-CB.vbf — раздел с ядром ОС QNX
AH42-14C026-BJ.vbf — два раздела с программами FS0P1 IFS2 b и раздел для логов FS0P3
AH42-14C088-BJ.vbf — раздел с изображениями

В процессе прошивки файлов процессора TMS470 нет ничего необычного — используются связка из PBL/SBL загрузчиков для обновления flash-памяти в TMS470, кому интересно, подробнее об этом процессе в заметке о перепрошивке ЭБУ автомобиля.
А вот обновление прошивки в MB86R01 уже не такой простой процесс, т.к. MB86R01 не подключен к шине CAN, а взаимодействует с внешним миром через процессор TMS470, да и MB86R01 уже не микроконтроллер, а процессор с ОС в которой есть файловая система.
Подсказки о том как происходит обновление ПО в MB86R01 можно получить из vbf файлов прошивок, в заголовке vbf файлов дана информация о кодировании файлов в виртуальные адреса прошиваемых блоков.

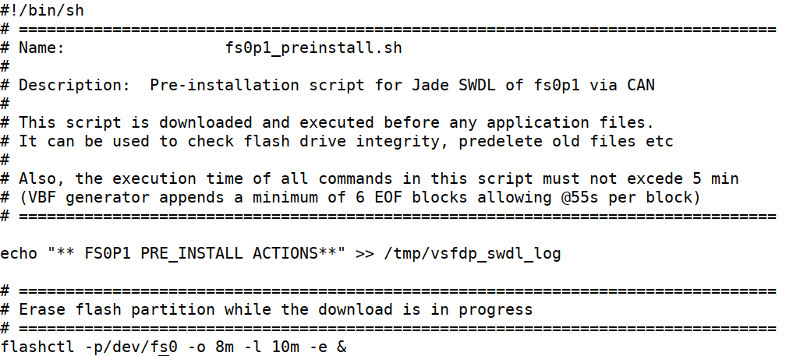

информация о протоколе JADE в vbf файле AH42-14C026-BJ.vbf

Разработчики приборной панели реализовали свой протокол поверх протокола UDS, используемого для прошивки TMS470:
— для прошивки MB86R01 используются адреса блоков выше максимально возможного адреса для TMS470 в 1MB, тем самым такие такие блоки транслируются в MB86R01
— перед передачей блока с данными, передается блок с виртуальным адресом, в котором закодировано название файла, с которым нужно сохранить последующий блок данных
— полученный блок с данными в MB86R01, сохраняется на файловой системе в файл с названием раскодированным из данным предыдущего блока
— сохраненный файл может быть архивом, и тогда он будет распакован перед сохранением, может быть обычным файлом или программой, которая будет выполнена после сохранения на файловой системе MB86R01

Из самих блоков, в которых находятся файлы для прошивок можно также получить дополнительную информацию о разметке flash накопителя MB86R01.

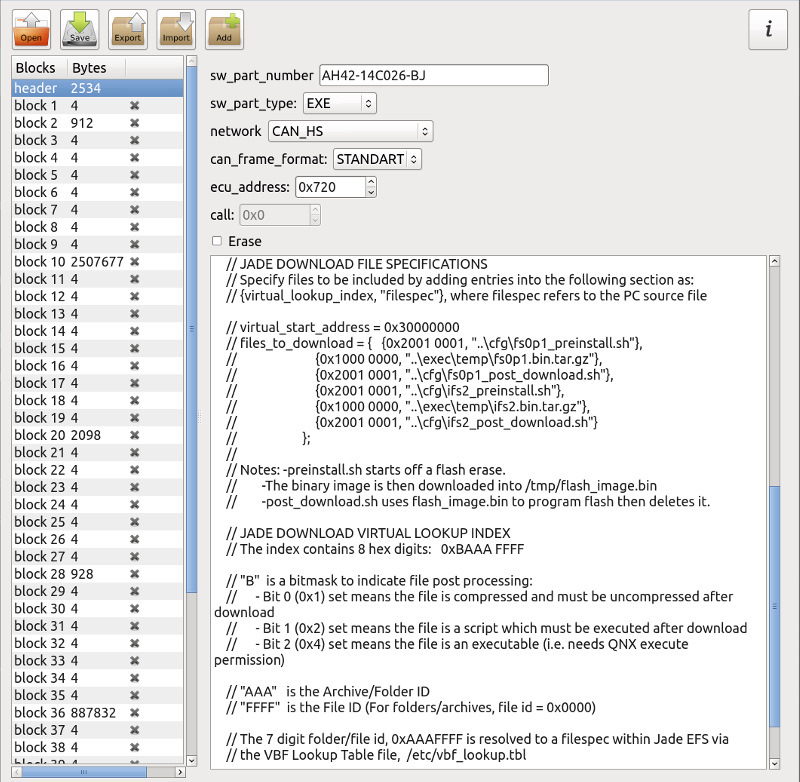

Содержимое блока №2 из файла AH42-14C026-BJ.vbf

По информации из vbf файлов становится ясной разбивка flash памяти MB86R01, полный объем flash памяти 64MB разделен на несколько разделов. Для обновления содержимого отдельных разделов применяется свой vbf файл.

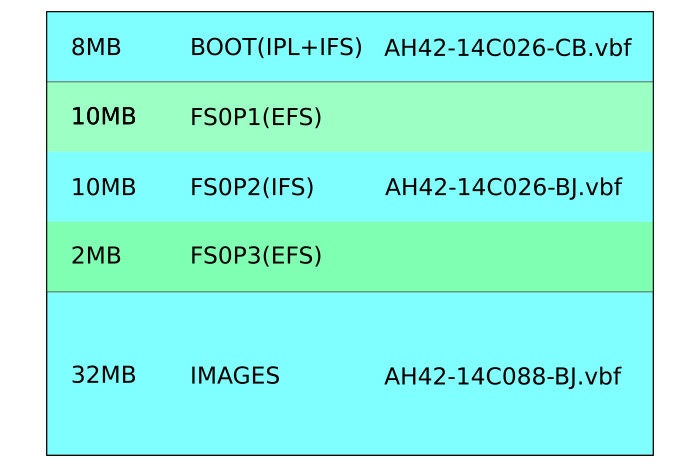

Распределение flash-памяти MB86R01

Разделение накопителя по разделам — это правильное решение, т.к. когда изображения хранятся в отдельном разделе, то обновление изображений в приборке, затрагивает перепрошивку только одного раздела с изображениями, а другие разделы остаются не модифицированными, поэтому риск вывести из строя приборную панель минимален.

Пояснения по распределению памяти:
IPL(initial program loader) — начальный загрузчик
IFS(image file system) — образ c ФС только для чтения
EFS(embedded file system, FFS3 — Flash File System v3) — образ с ФС для чтения/записи

EFS и IFS это стандартные для QNX файловые системы, в дистрибутиве QNX есть инструменты для распаковки содержимого этих файловых систем, это программы dumpifs и dumpefs.
Команды для распаковки ifs/efs файлов:

dumpifs -x -b file.ifs
dumpefs -t file.efs | python efsasm.py

В разделе images хранятся все изображения из графики приборки: стрелки, шкалы, цифры и т.д. и т.п. Изображения хранятся без файловой системы и не как файлы, а в закрытом формате, в следующей заметке я подробно расскажу о формате хранения изображений и о возможностях по модификации графики в приборке.

Для модификации изображений в JLR приборках я написал две программы — редактор изображений и прошивальщик изображений, с помощью которых любой автовладелец сможет самостоятельно модифицировать графику в приборках, без привлечения сторонних "специалистов", нужен только j2534-адаптер(JLR mongoose) и желание.
Т.к. времени на эти программы было потрачено не мало, поэтому пока распространение этих программ на коммерческой основе.
С руководством по этим программам можно ознакомится по ссылке: руководство по модификации изображений в JLR приборках

Ранее я уже немного затрагивал тему о модификации изображений в заметке о проверке TFT приборки в своем FL2 и Sergey-3d поделился своими наработками — это пример, того, что с помощью пары программ можно поменять начальные заставки, пиктограммы, лого автомобиля и преобразить интерьер автомобиля.

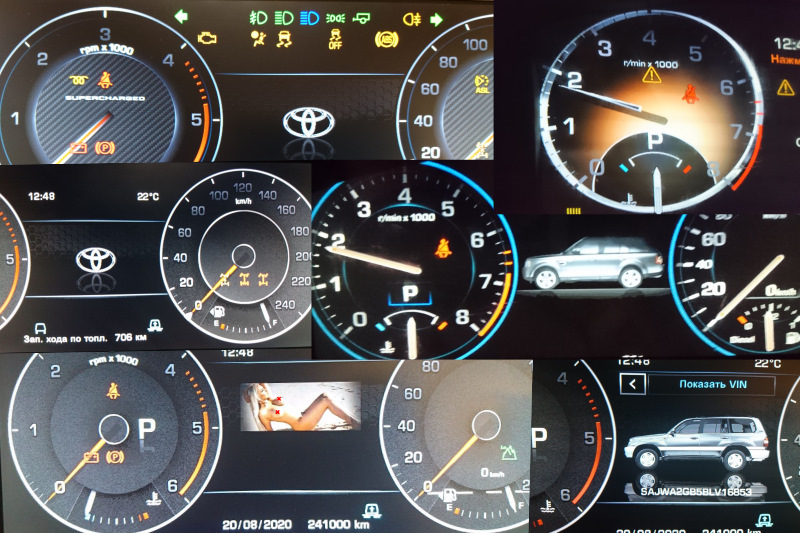

Модификация шкал от Sergey-3d Коллаж от Sergey-3d

Для понимания, что можно можно изменить в приборной панели, по ссылке можно скачать архив со всеми изображениями из L322(AH42-14C088-BJ)

В следующем поколении приборных панелей JLR, уже не стали мудрить с форматом хранения изображений, и все изображения хранятся как файлы в файловой системе IFS, и все файлы можно извлечь стандартными инструментами, а для ознакомления, по ссылке можно скачать архив со всеми изображениями из приборки KPLA-14C026-KC

Вывод:
В заметке приведен краткий обзор аппаратной и программной начинок приборной панели JLR. Со времени своего создания в 2009 году и по текущее время цифровая приборная панель JLR была отличным законченным решением. Но сейчас есть возможности по модификации и расширению ее функций, список отсортирован по трудности реализации и надеюсь будет дополняться:
— модификация изображений в приборках эксплуатируемых автомобилях
— использование JLR приборки в сторонних автомобилях с помощью дополнительный адаптера
— модификация приложений в ОС QNX, например для отображения дополнительной информации или для отключения зависимости от шины MOST при показе навигации
— модификация прошивки в TMS470 для возможности использования JLR приборки в сторонних автомобилях без дополнительного адаптера
