Как убрать стук в рулевой рейке

Избавляемся от стука в рулевой рейки

Начнём ��
Пишу впервый раз, не суди строго))
Приобрёл Stream пару месяцев назад, сразу обратился внимание на рулевую рейку шёл стук с левой стороны. В СТО приговорили менять или ремонт. Отказался.
Google в помощь… оказалось это болезнь всех Хонд. На Драйве нашёл статью устранение стука с помощью втулки от "Енота".

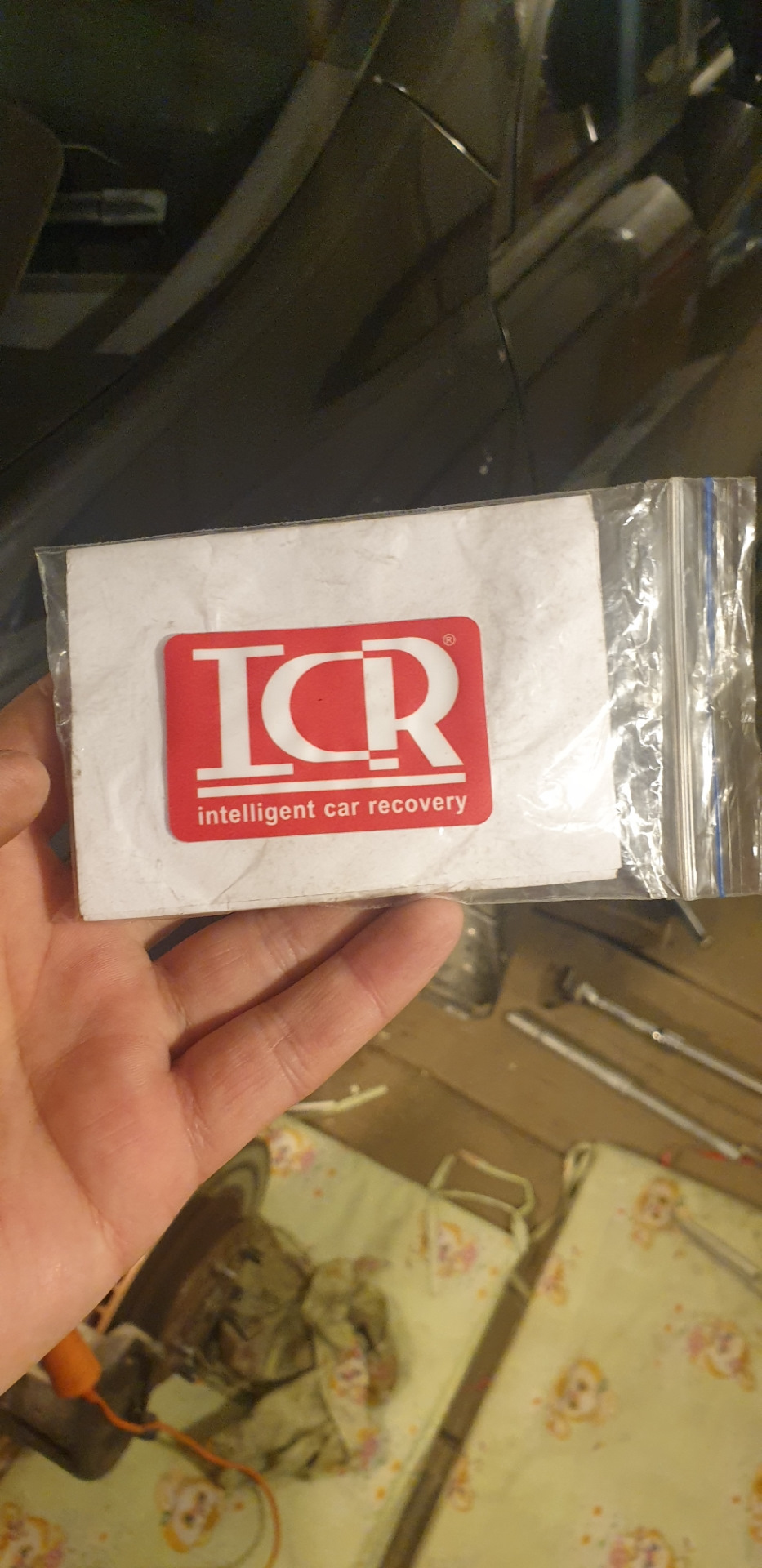

Заказал втулку, примерно 10 дней и она у меня ��

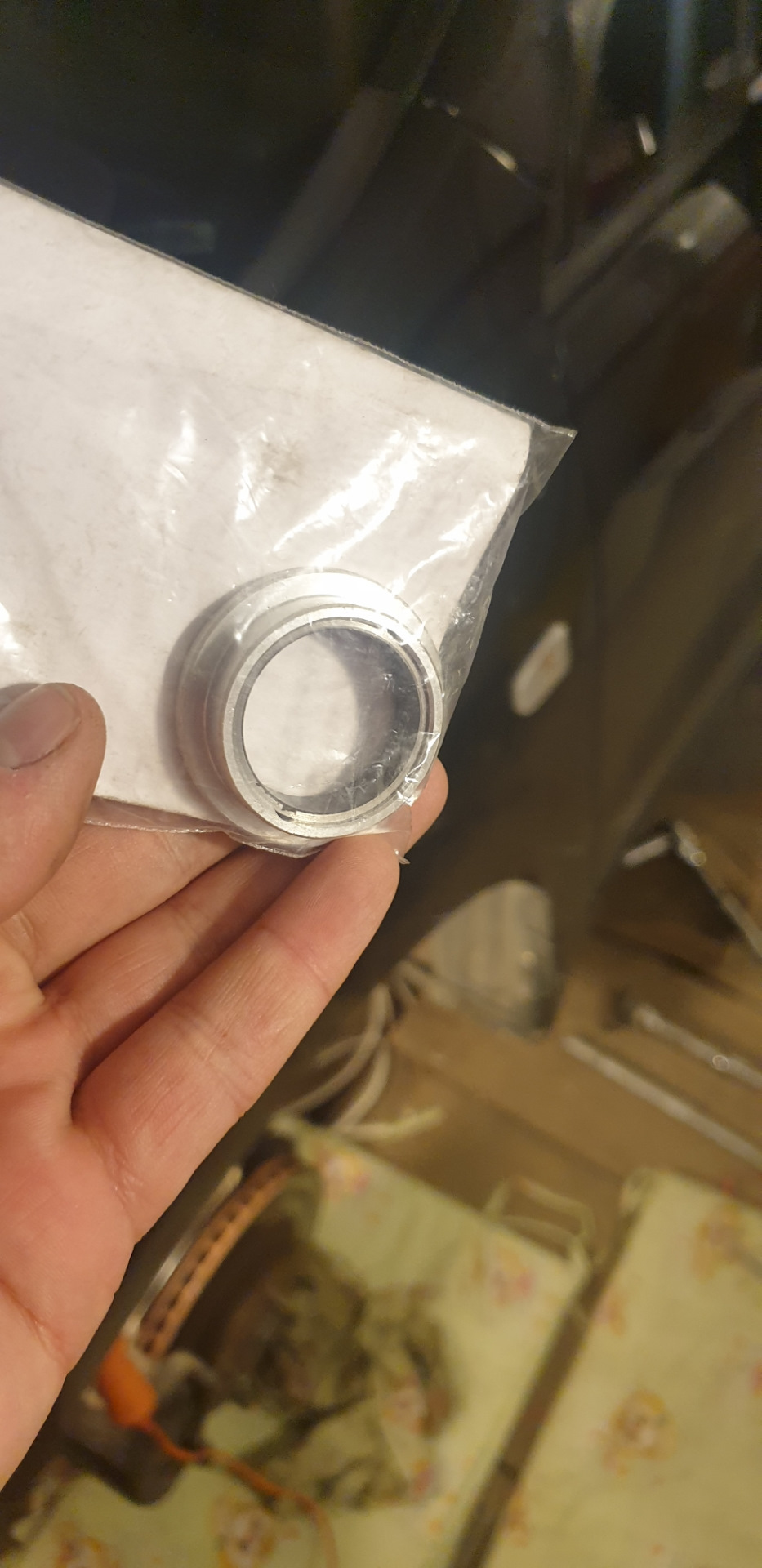

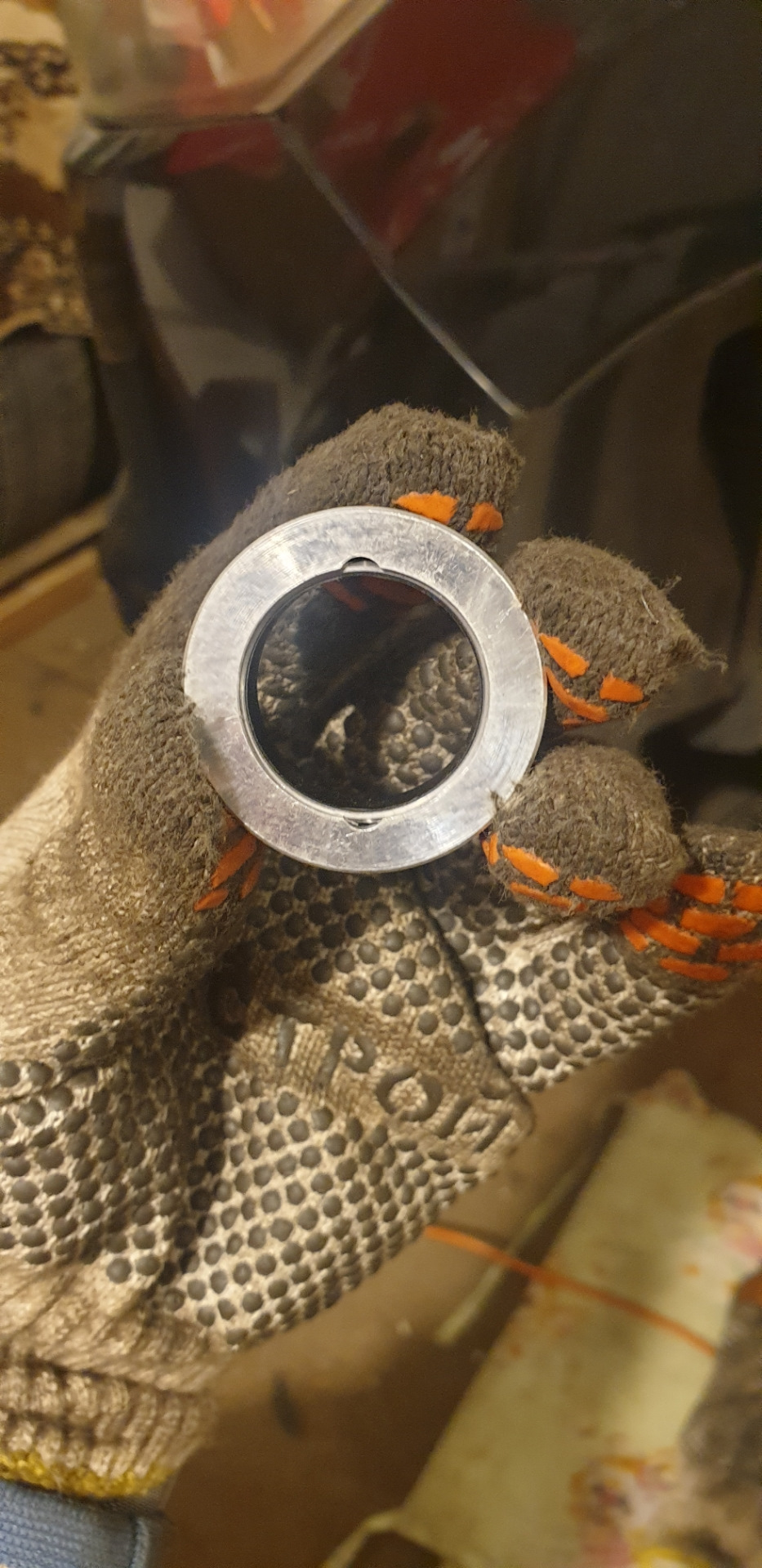

Втулка Втулка Втулка Втулка

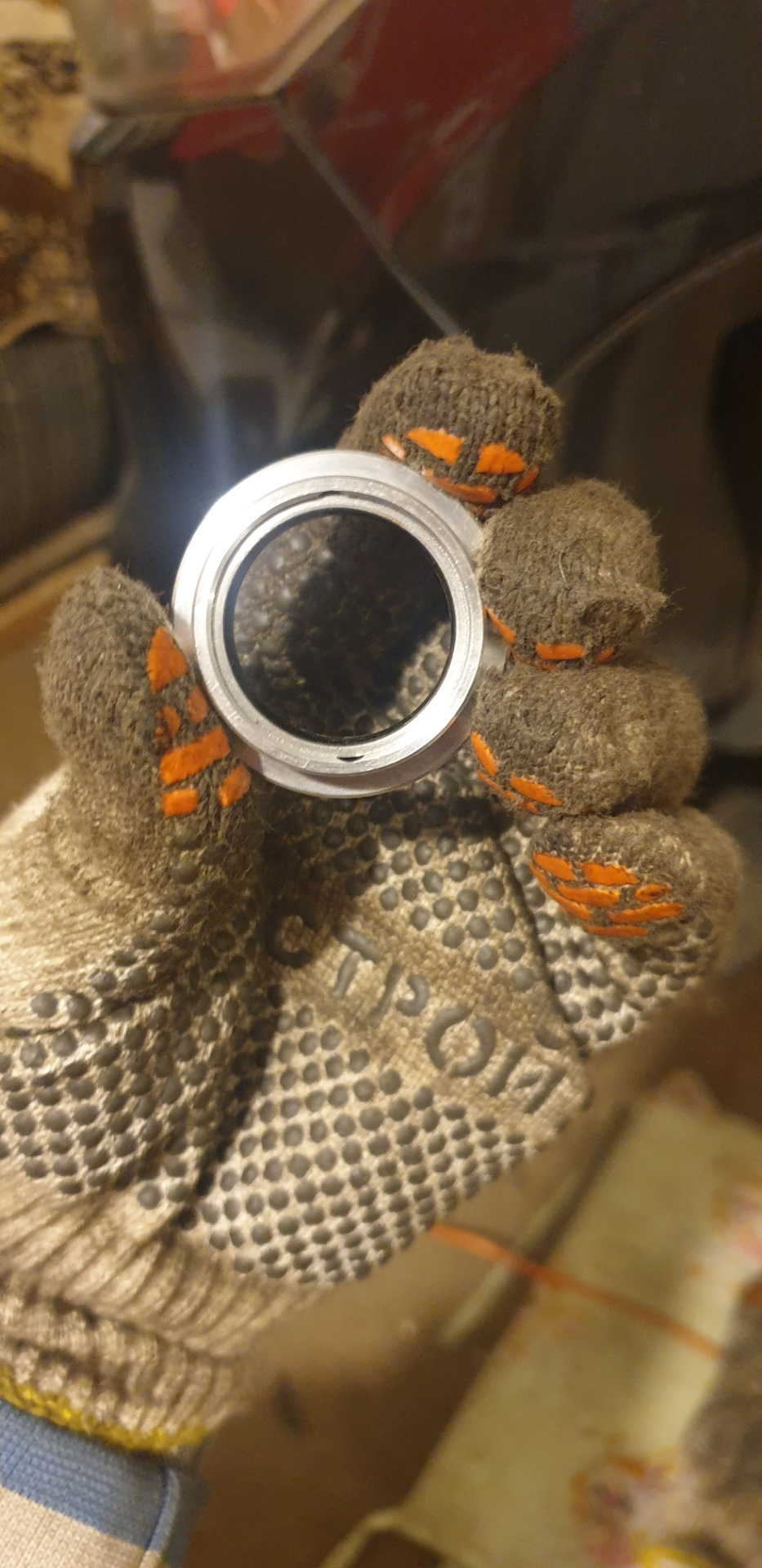

Втулка уже доработана с двумя "каналами".

Приступим к её установки:

Вообщем снимаем колеса, откручиваем рулевой наконечник и саму рулевую тягу.

Чтобы открутить тягу выкручиваем руль в право до конца. Пришлось изготовить спец ключ

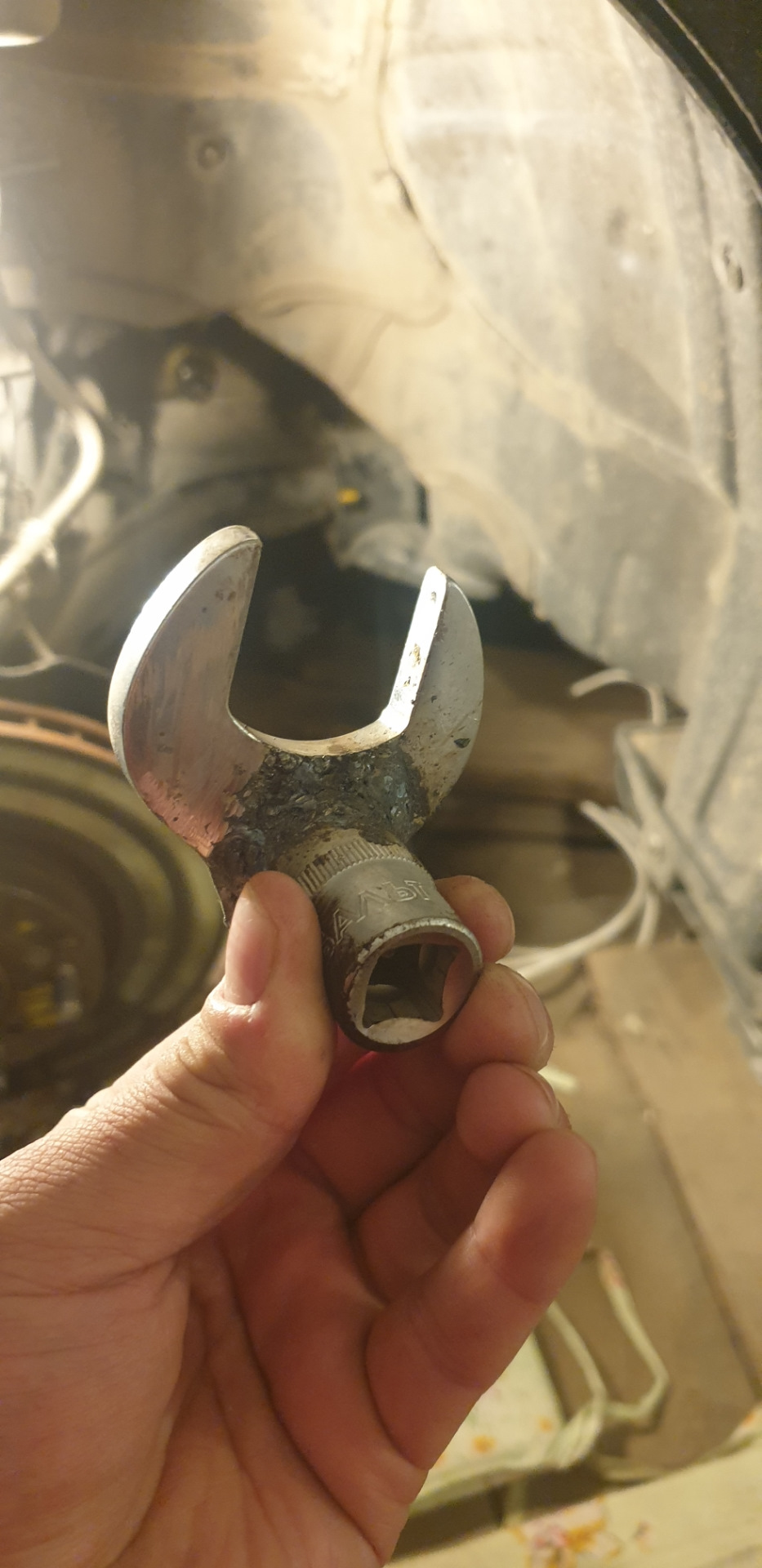

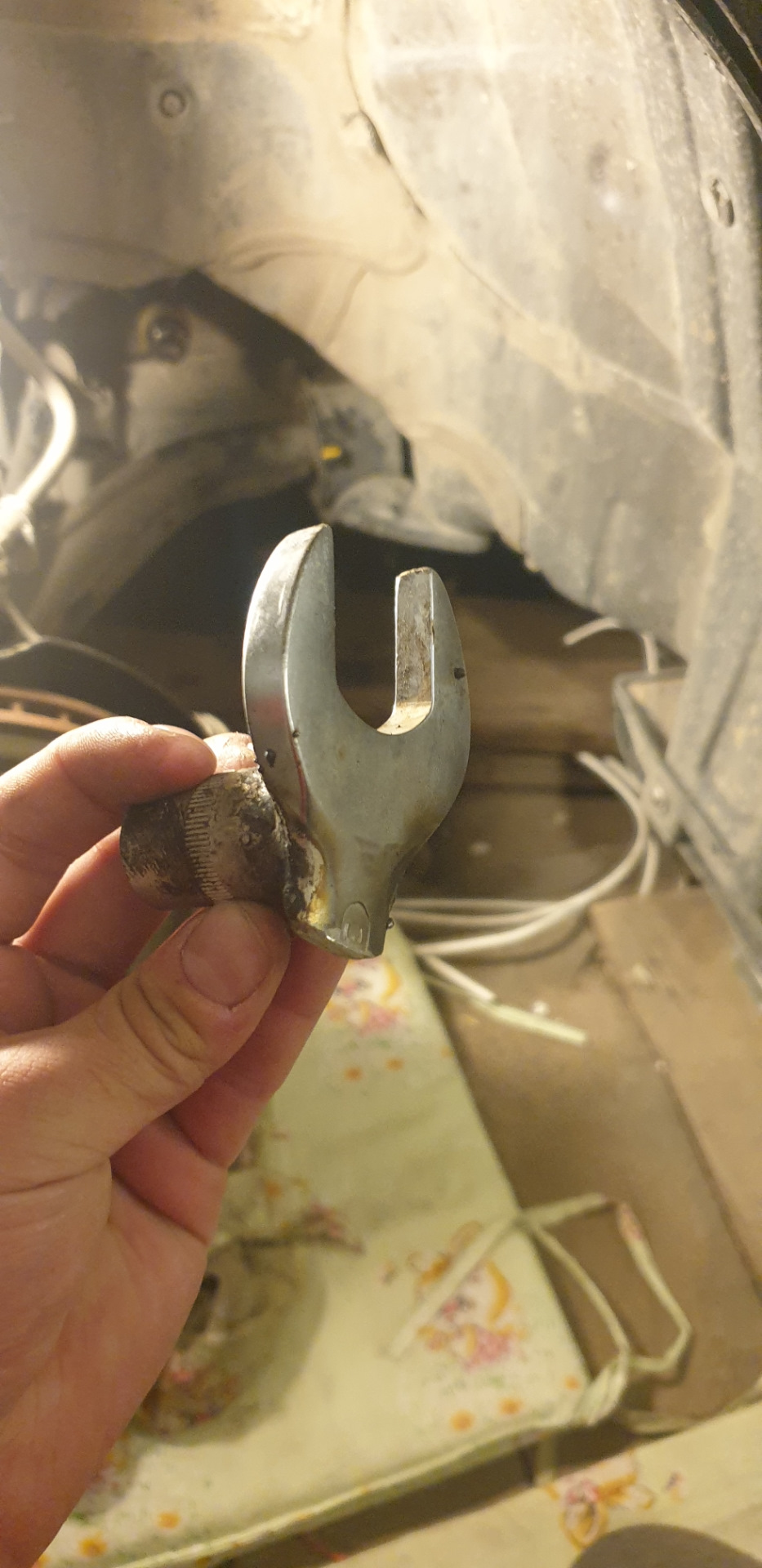

Ключ на 32 Ключ на 32

Думал щас пойду куплю сьемник, но чёт отдавать 2к за сьёмник не хотелось. Снова Google в помощь. Из меня конечно сварщик не айс, но как смог сделал. Вообщем своё назначение выполнил на 100%.

Далее открутили тягу, вытаскиваем резиновое кольцо и вычищаем вал от мусора. Руль выкручиваем налево до упора.

Резинка Руль налево до конца

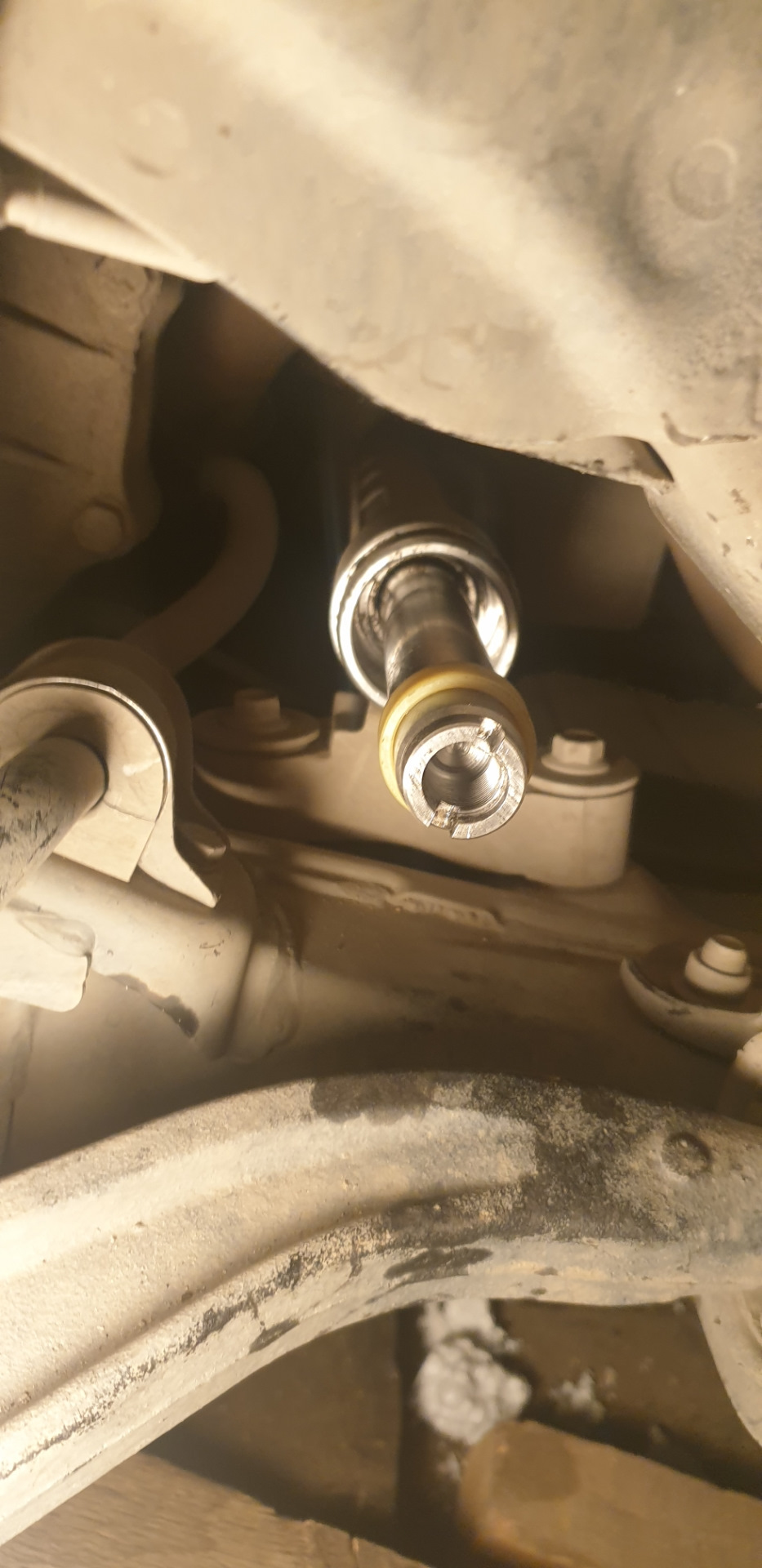

После возвращаем руль посередине, вставляем втулку. Закручиваем тягу от руки, заводим машинку и запрессовываем втулку в рейку. Руль налево до конца, несколько раз резко.

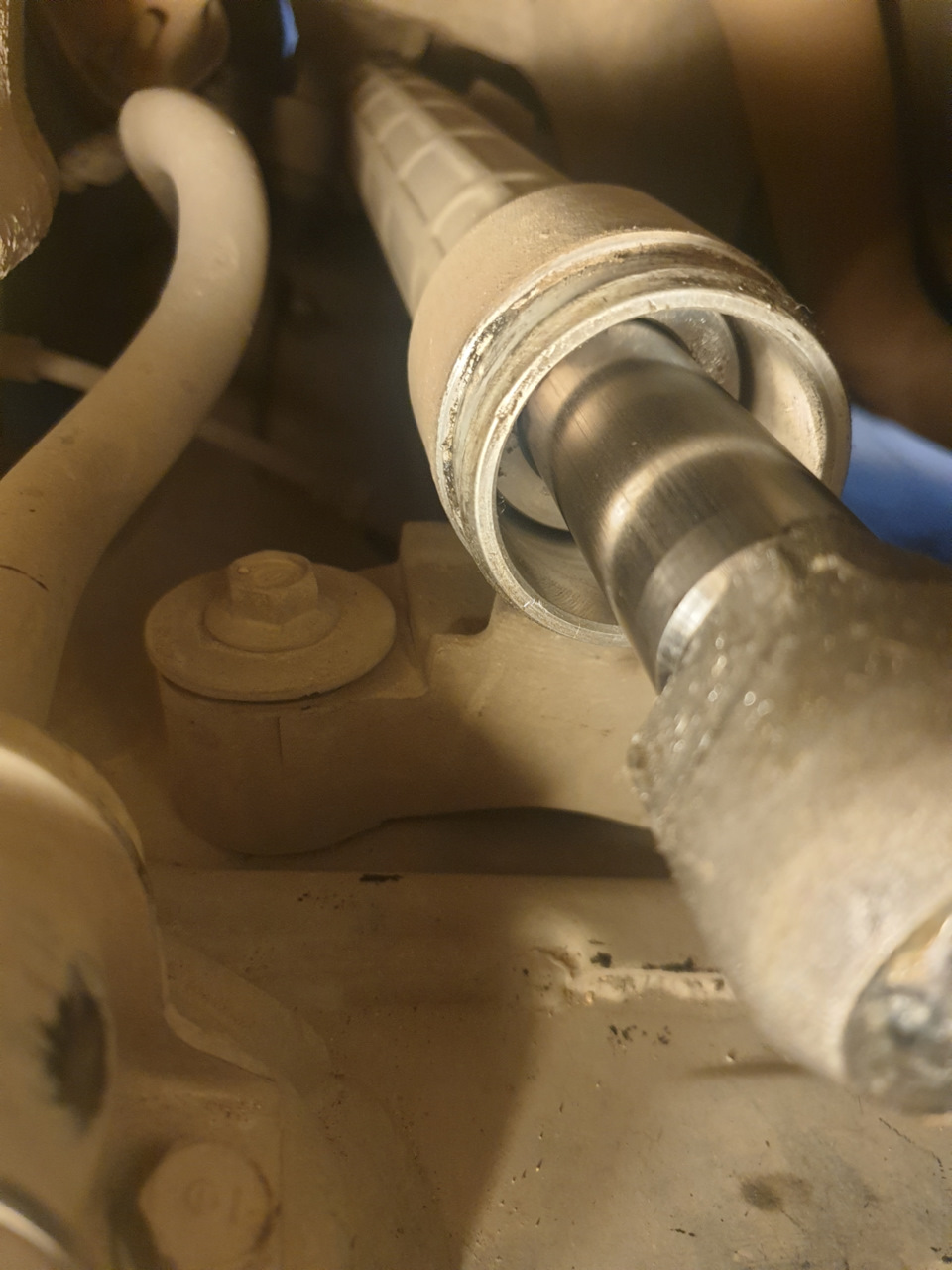

Результат: Втулка запрессована сидит как ЗАВОДСКАЯ.

Втулка на месте

Если был такой ключ изначально, ушло примерно бы минут 40 на всё. А так проводился часа 3(((

Рабочий способ убрать стук в рулевой рейке самостоятельно

Что делать, если стучит рулевая рейка? Менять или ремонтировать? Понятно, что это может влететь в копеечку. Есть рабочий способ, который позволит вам своими руками продлить жизнь элементу.

Наконечники под подозрением

Опытные водители вспоминают, как автомеханики старой школы боролся со стуком рулевой рейки очень быстро, и ему при этом не нужно было ее снимать. Сначала стоит выяснить, почему же она стучит. Это может быть из-за рулевых наконечников. Так что перво-наперво проверьте, насколько они изношены. Разумеется, разобраться, что же стучит, пока вы едете на машине, невозможно — сама это рейка или всё же наконечники.

Поэтому водители со стажем предлагают проверить износ наконечников — можно использовать для этого монтировку. А если вы уверены, что меняли их очень давно, можно сразу обновить.

Рейка под замену?

Но если стук не пропал, тогда подозрение падает на рулевые тяги там, где они крепятся. А вот тут рейку придется демонтировать. Кроме того, стучать может внутренняя втулка.

Дальше — червячный механизм или «червяк», который держит сверху втулка, а снизу подшипник. Оба этих элемента могут значительно износиться. В этом случае рейку придется менять.

Гайка в помощь

Но что делать, если все детали в порядке, а между ними просто образовался зазор. Он может возникнуть, например, между «червяком» и брусом. На рейке найдите специальную регулировочную гайку — она поможет вам отрегулировать зазор. Добраться до нее можно и при этом не нужно снимать рейку. Затянуть ее нужно на ¼ оборота. Больше не нужно. Сделать это необходимо, чтобы стук исчез. Если перетяните гайку, то рулевое колесо будет сложно крутить, повернешь — и он останется в повернутом положении, а должен возвращаться на свое исходное место. Поэтому попробуйте регулировать гайку.

Она, кстати, может быть скрыта под пробкой. Или вместо нее будут иные крепления. Когда проведем корректировку, уйдет и неприятный стук. Но не увлекайтесь — если стук повторится, лучше обратиться в автосервис. Помните, стук — это крайний показатель, когда уже что-то не в порядке.

Почему стучит рулевая рейка, диагностика и ремонт

Рулевые механизмы автомобилей служат для преобразования вращательного движения рулевого колеса в смещение тяг рулевой трапеции. Это заставляет поворачивать передние управляемые колёса. Данный механизм, его ещё называют редуктором за наличие в нём понижающей зубчатой передачи, может быть выполнен различными способами, но самый популярный в настоящий момент – это реечное рулевое управление. Обычно просто называемое рейкой по имени одной из имеющихся в нём деталей.

Как устроена рулевая рейка

В типовой состав реечного рулевого механизма входят:

• входной вал с ведущей шестерней и узлом крепежа с валом рулевой колонки;
• непосредственно рейка – стальной скользящий стержень с нанесённым на ней на одной из сторон зубчатым зацеплением с ведущей шестерней;
• подшипники скольжения втулочного типа, по которым скользит рейка во время своего продольного перемещения в корпусе;
• регулируемый механизм подпора рейки к шестерне для получения беззазорного соединения;
• подшипники качения вала ведущей шестерни;
• корпус с защитными уплотнениями.

С торцов рейки или из её середины выполнены узлы крепления рулевых тяг. Каждая из тяг отвечает за поворот своего колеса и заканчивается съёмным рулевым наконечником.

Муфты, скрепляющие наконечники с тягами, выполнены резьбовыми, с их помощью можно изменять суммарную длину тяги и наконечника, то есть регулировать схождение колёс.

На современных автомобилях в состав реечного рулевого механизма могут быть интегрированы электрические или гидравлические усилители руля.

Различают три основных вида реечных механизмов:

• свободный, то есть лишённый сервоприводов;
• снабжённый электроусилителем руля;
• способ усиления гидравлический.

Возможна и гибридизация усилителей, то есть используются преимущества гидравлики, но ею можно управлять с помощью контролируемого электрического насоса рабочего давления.

Простой реечный механизм также может иметь усовершенствованную конструкцию, например, переменный шаг зубчатого соединения, что обеспечивает прогрессивную характеристику зависимости угла поворота автомобиля от приближения рулевого колеса к одному из упоров. Это позволяет сохранять стабильность на больших скоростях, при этом сокращать время на маневрирование с предельными углами поворота.

Электроусилитель, если его совмещают с корпусом рулевого механизма, представляет собой электромотор с редуктором, воздействующий на рейку через свою шестерню.

Датчик усилия на руле передаёт сигнал блоку управления, который закручивает электропривод в нужном направлении и с нужным усилием. Быстродействия хватает, чтобы водитель воспринимал это как очень лёгкий руль, но с возможностью самовозврата в ноль.

Конструкция может быть гораздо сложнее, с применением червячных и планетарных передач, что даёт нужную прозрачность руления, но в целом принцип именно таков. За исключением случаев, когда усилитель устанавливается в рулевой колонке и не меняет конструкцию корпуса рейки.

Гидравлический усилитель добавляет в конструктив механизма поршень двустороннего действия и золотниковый распределитель рабочего давления. Само давление создаётся гидронасосом, работающим от двигателя через ременный привод.

Управляется золотник чувствительным датчиком торсионного типа в конструкции рулевого вала. В зависимости от приложения силы водителем, давление подводится к поршню с нужной стороны и способствует облегчению руления.

Основные причины стука рулевой рейки

Чаще всего первым признаком неисправности механизма будет его стук при езде.

Связано это с появлением нежелательных зазоров в результате износа деталей.

• стук входного вала в своих подшипниках;
• стук в месте зацепления шестерни и рейки;
• увеличенные зазоры во втулках перемещения рейки;
• нарушение регулировки зазора самоподжимающимся сухарём с пружиной;
• стук узлов и деталей усилителей, если они используются;
• люфт в шарнирах рулевых тяг;
• люфт рулевых наконечников.

Последние два случая не требуют демонтажа механизма или какого-либо в него вмешательства. Детали расположены снаружи и легко проверяются.

Что будет, если продолжить поездку

Рейка может стучать довольно долго, продолжая выполнять свою работу без видимых изменений.

Опасность здесь заключена в том, что невозможно оценить степень и скорость нарастания износа, или спрогнозировать момент полного отказа, что чревато крупными неприятностями.

Поэтому продолжать ездить со стучащим рулевым нельзя, запрещается правилами, но добраться до места ремонта можно достаточно безопасно своим ходом.

Способы диагностики

Проверка источников стука заключается в имитации работы рулевого привода на машине, установленной на подъёмник. Если окажется, что он расположен внутри корпуса, а регулировка входного вала и прижима рейки не помогает, то механизм должен быть отправлен на капитальный ремонт или быть заменён.

Возможно, что дело окажется в ослабленном крепеже корпуса или изношенных шарнирах трапеции. Рулевые тяги и наконечники меняются легко, как и диагностируются.

Достаточно покачать соответствующие соединения вручную или при помощи рычага, держа руку в зоне вероятного источника стука.

В рейках с гидроусилителем сигналом к безусловной переборке будет наличие подтеканий гидравлической жидкости. Обычно она скапливается внутри защитных чехлов шарниров рулевых тяг.

Простейший ремонт рулевой рейки своими руками

Если речь идёт о замене рулевых тяг и наконечников, то такую работу несложно выполнить самостоятельно, в сети есть конкретные инструкции по маркам и моделям автомобилей. Потребуется лишь некоторый навык работы с закисшим крепежом и набор инструмента. Подъёмник заменит гаражная смотровая яма.

Но когда ремонт связан со снятием и переборкой механизма, заменой ремкомплекта, то такую работу лучше доверить специалистам.

Существует много нюансов в разборке, сборке и регулировке этого достаточно сложного узла. К тому же очень ответственного в отношении безопасности. Нужные навыки появятся только после нескольких отремонтированных механизмов под присмотром опытного мастера.

Надеяться на устранение стуков простой регулировкой не стоит. Попытаться можно, но это редко помогает на изношенных узлах.

Меры профилактики

Срок службы механизма сильно зависит от условий эксплуатации. Можно существенно его увеличить, не нагружая машину быстрой ездой с вращением руля по неровным дорогам, уберегая подвеску от боковых ударов в скольжениях, отслеживая состояние защитных чехлов и своевременно приступая к ремонту при замеченных неисправностях. В запущенных случаях рейку приходится менять в сборе, что довольно дорого.

Хорошие результаты принесёт периодическая переборка механизма с заменой расходников. Но насколько это целесообразно экономически – вопрос спорный. Перебранная и смазанная рейка живёт намного дольше, но работа эта стоит дорого, а качество ремкомплектов непредсказуемо. Поэтому чаще рейки работают до полного износа, после чего заменяются на реставрированные в заводских условиях.

Мотивация тут простая – дешёвые механизмы обычно имеют крайне низкое качество, а новый оригинальный узел неприятно поражает ценой. Особенно это касается узлов с гидроусилителями. Обычную механику найти с приемлемым сочетанием качества и цены гораздо проще.

Стук в рулевой рейке: как определить, как устранить стук

Конструкция автомобиля включает в себя десятки разнообразных компонентов. Некоторые из них в ходе эксплуатации приходят в негодность, о чем свидетельствует появление специфических звуков. Одним из таких является стук в рулевой рейке. В этой статье вы найдете полезную информацию о том, как определить неисправность, какие имеются методы диагностики и устранения поломки.

Несколько слов о рулевой рейке

В современных реечных механизмах используются два основных компонента: стойка и шестерня. Деталь, благодаря такой простой конструкции, отличается продолжительным сроком службы, при этом способна исправно выполнять свои функции на протяжение более 100 тысяч километров. Тем не менее, выход из строя возможен, и тогда вам придется осуществлять ремонт.

Принцип работы этого устройства также довольно прост. При повороте руля рейка начинает перемещаться в заданную сторону, что приводит в движение тяги, а также обеспечивает поворот колес. Рекомендуется сразу же при обнаружении стука произвести диагностику, так как этот компонент отвечает за управление транспортным средством.

Причины появления стука

Несмотря на свою надежность, конструкция рейки имеет несколько недостатков. Сюда относится чувствительность к ударным нагрузкам, сложность установки и склонность к постоянным вибрациям. Под воздействием внешних нагрузок какой-либо компонент, конечно же, приходит в негодность, поэтому появляется характерный стук.

К главным причинам этого явления относится:

• Сильный износ пластмассовой втулки, установленной на правой или левой стороне рейки. В конструкции появляется сильный люфт, из-за которого водители слышат посторонние шумы. Особенно проявляется при езде по плохой дороге.
• Некачественная затяжка соединений в конструкции рулевого механизма. Устраняется достаточно просто (необходимо хорошо затянуть все крепежи).
• Появление коррозии, которая разрушает металл и способствует образованию люфта.
• Повреждения пыльников. В конструкцию попадает пыль, песок и грязь, повышающие износ детали.
• Деформация картера, что приводит к неправильному углу между винтом и зубьями.
• Выработка ресурса центрального зуба.

Нередкой проблемой является течь в машинах с ГУР (гидроусилителям руля). В конструкции ГУРа используется специальный насос, который создает дополнительное усилие при повороте руля, облегчая процесс водителю. Когда сальники выходят из строя, давление в системе падает, рабочая жидкость просачивается, соответственно, руль вращается с затруднениями. В результате, это приведет к ускоренному износу и появлению стука.

Длительный простой может стать причиной ржавления вала и появления трудностей при повороте руля, сопровождающихся стуком. Если вместе со стуком появляется еще и гул, это говорит о поломке насоса ГУР. Он не нагнетает нужного давления. Выход из ситуации – замена данного компонента.

Большинство реек изготовлено из мягкого металла, который со временем сминается, поэтому необходимо регулярно проводить осмотр этой детали. Теперь вы знаете, почему стучит рулевая рейка, а значит, сможете устранить проблему.

Проверка рулевой рейки

Стук в автомобиле может возникать по нескольким причинам. Многие автомобилисты спрашивают, как определить стук в рулевой рейке. Сделать это можно следующими способами:

• Визуально на слух. Вы можете услышать поверхностный и внутренний стук. Первый происходит из-за разрыва пыльника. В этом случае наконечник никак не защищен, поэтому быстро выходит из строя. Внутренний стук говорит об более серьезной поломке, диагностировать которую лучше в автосервисе.
• Проверить, есть ли зазоры в шарнирах рулевых тяг.
• Отсоединить поперченные тяги. Если стук остался, то проблема именно в рулевой рейке.

Рекомендуется поставить автомобиль на подъемник или яму, а затем попросить кого-то покрутить руль. Находясь непосредственно под машиной, вы с большой вероятностью сможете определить источник звука.

При покупке подержанного автомобиля диагностика может усложниться. Повреждение будет трудно определить, так как предыдущий владелец мог полностью заменить пыльники на новые, оставив основную проблему без решения. В таких ситуациях лучше полностью произвести демонтаж всей конструкции.

Ремонт или полная замена

Если денежные средства позволяют, то стоит приобрести новые детали, так как они гарантируют максимальный срок эксплуатации. Однако стоимость редуктора достаточно велика. Всегда появляется искушение купить неоригинальные детали. Иногда по качеству они не будут уступать изделиям от официального производителя, но шанс наткнуться на низкокачественный продукт всегда есть.

Альтернативный вариант – сделать качественный ремонт. Для этого покупается специальный ремкомплект, а затем осуществляется замена сальников, пыльников и других компонентов. Если у вас имеется определенный опыт ремонта автомобилей, то вы можете сделать это самостоятельно. В ином случае, естественно, рекомендуется обратиться в специализированную автомастерскую. Ремонт системы с ГУР представляет сложности, поэтому делать его должны высококвалифицированные мастера.

Процедура ремонта

Купив необходимый ремкомплект, можно приступить к демонтажу. Здесь необходимо соблюдать определенный алгоритм, состоящий из следующих шагов:

1. Выполните полный демонтаж рулевой рейки.
2. Снимите рулевые тяги.
3. Очистите конструкцию от грязи, накопившейся в ходе эксплуатации.
4. Произведите замену изношенных деталей.
5. Проведите осмотр вала, а при необходимости установите новый.

Зачем снимать рулевые тяги? Это существенно упростит процесс установки новых пыльников. Натягивая их на соответствующие выступы на тяге, можно добиться максимальной герметичности. Перед сборкой рейки обязательно смажьте внутренний сальник.

Если в вашем автомобиле установлен гидроусилитель, тогда предварительно необходимо будет отключить трубки высокого давления, а затем слить рабочую жидкость в подготовленную тару. Снимать редуктор самостоятельно с гидроэлектроусилителем не рекомендуется. Процедура предусматривает демонтаж подрамника, а выполнить его в одиночку невозможно.

Описанная методика позволит устранить стук в рулевой рейке. Для выполнения процедуры вам понадобится набор ключей и отверток, гараж с ямой. Также всегда можно обратиться в автосервис, где все вышеописанные операции сделают автомеханики. Но будьте осторожны, так как они могут накрутить стоимость ремонта или поставить низкокачественные расходные детали.

Если стучит рулевая рейка, можно ли ездить?

Конечно, со стуком ваш автомобиль проедет определенное количество километров, но рисковать и продолжать ездить дальше с этим не стоит. В самом худшем случае рулевой механизм может просто заклинить. Если это произойдет на большой скорости, последствия будут самыми плачевными.

Обезопасьте себя и других участников дорожного движения. При появлении стука или гула в конструкции обязательно выполните диагностику или обратитесь в СТО. На некоторых автомобилях из-за особенностей подвески небольшой стук в рейке может быть вполне нормальным. Получить подробную информацию о проблеме для вашей марки и модели авто можно на тематических форумах в Интернете.

Меры профилактики

Избежать появления стука в рулевой рейке можно, выполняя несколько мер, среди которых стоит отметить:

• Сведение до нуля резких торможений и стартов (если этого не требуют обстоятельства). Агрессивный стиль вождения сильно влияет на износ компонентов рейки.
• Не используйте во время парковки бордюры в качестве отсечки. Как было ранее сказано, рулевая рейка крайне восприимчива к ударным нагрузкам.
• Проезжайте лежачие полицейские, ямы, ухабы и другие неровности на минимальной скорости. При скоростной езде по таким препятствиям рулевая рейка будет испытывать колоссальные нагрузки.
• Проводите регулярный осмотр сальников, пыльников и других компонентов конструкции. Вовремя обнаружив их разрушение, вы предотвратите ускоренный износ деталей.
• Как только появились какие-либо признаки неисправности, выполните диагностику.
• Не удерживайте колеса на максимальном углу поворота больше 5 секунд, так как это отрицательно сказывается на редукторе.

Все это поможет исключить появление посторонних шумов в рейке, а также продлит срок ее службы.

В большинстве случаев устранить стук можно чисткой или заменой расходных компонентов (сальников, пыльников). Стоимость качественного ремкомплекта относительно невелика. Покупка новых деталей существенно ударит по кошельку, но в некоторых ситуациях это является единственно правильным вариантом, поэтому не стоит экономить на своей безопасности.
