Как проверить датчик холла на ВАЗ 2107 с карбюратором и электронным зажиганием?

Как проверить датчик холла на ВАЗ 2107 с карбюраторной системой и электронным зажиганием

ВАЗ 2107 с карбюратором и электронным зажиганием имеет датчик холла, который отвечает за передачу сигналов о положении коленчатого вала двигателя на электронные системы. При возникновении проблем с датчиком холла может нарушиться работа всего двигателя. В этой статье мы рассмотрим, как провести проверку этого датчика.

Необходимые инструменты

• Мультиметр
• Автомобильный справочник
• Отвертка

Шаг 1: Подготовка и изоляция

Прежде чем приступить к проверке датчика холла, убедитесь, что двигатель остыл. Это снизит риск получения ожогов и повреждения элементов двигателя. Также отключите аккумуляторную батарею, чтобы избежать короткого замыкания при работе с электрическими компонентами.

Шаг 2: Определение местонахождения датчика холла

Для ВАЗ 2107 датчик холла обычно расположен на крышке подшипника переднего сальника коленчатого вала, внутри распределительного механизма. Проверьте автомобильный справочник, чтобы точно определить местонахождение датчика.

Шаг 3: Проверка электрической цепи

Для начала проверьте электрическую цепь датчика холла. Подключите мультиметр к контактам датчика и проверьте наличие непрерывности цепи во время вращения коленчатого вала. Если мультиметр показывает отсутствие непрерывности или значительные отклонения, возможно, провода повреждены или требуется замена самого датчика. Проверьте также наличие короткого замыкания между контактами.

Шаг 4: Проверка выходных сигналов

Для проверки выходных сигналов датчика холла подключите мультиметр к контактам и переведите его в режим измерения напряжения. Во время вращения коленчатого вала должны быть обнаружены сигналы, меняющиеся в зависимости от положения вала. Если мультиметр не показывает изменений в напряжении или показания являются нестабильными, это может указывать на неисправность датчика холла и требует замены.

Шаг 5: Визуальная проверка и рекомендации

После прохождения электрических и функциональных тестов, необходимо внимательно осмотреть датчик холла на наличие физических повреждений, износа или коррозии. Если замечены какие-либо повреждения, необходимо заменить датчик.

Если после всех проверок и замен неисправность не устраняется и проблемы при работе двигателя сохраняются, рекомендуется обратиться к квалифицированному специалисту для проведения более детальной диагностики и ремонта системы зажигания автомобиля.

ВАЗ 2107 с карбюраторной системой и электронным зажиганием требует регулярного обслуживания и проверки ключевых компонентов, включая датчик холла. Периодическая проверка и обслуживание помогут поддерживать надежную работу двигателя и предотвращать возможные поломки и сбои при его эксплуатации.

Датчик Холла ВАЗ 2107: для чего нужен и как работает, определение неисправности и замена элемента

Многих владельцев ВАЗ 2107 с бесконтактной системой зажигания интересует вопрос, как проверить датчик Холла. Вопрос, на самом деле, довольно актуальный, поскольку при выходе прибора из строя, запуск двигателя становится проблематичным или вовсе невозможным. Поэтому важно знать, какие действия предпринять для устранения проблемы и как производится замена сенсора.

Датчик Холла на ВАЗ 2107

Датчик Холла — один из основных приборов в бесконтактной системе зажигания бензиновых моторов. При возникновении неполадок с этой деталью, работа двигателя нарушается. Чтобы можно было своевременно диагностировать проблему, важно знать и понимать, как работает датчик Холла (ДХ) и, в частности, на ВАЗ 2107, каким образом определить неисправность и заменить прибор. На всех этих моментах стоит остановиться более детально.

Назначение датчика

Ряд электронных систем автомобилей оснащаются датчиками, которые подают сигнал в соответствующий блок, отвечающий за работу силового агрегата, об изменении тех или иных параметров. Бесконтактная система зажигания ВАЗ 2107 также имеет такой прибор, который называется датчиком Холла (ДХ). Его назначение — определять угол положения коленвала и распредвала силового агрегата. Устанавливается сенсор не только на современных, но и на старых авто, например, ВАЗ 2108/09. Согласно показаниям элемента, ток подаётся на свечи зажигания.

Принцип работы прибора

Работа ДХ основана на эффекте увеличения напряжения в поперечном сечении проводника, который помещён в магнитное поле. В тот момент, когда должна появиться искра, происходит изменение электродвижущей силы, от трамблёра сигнал подаётся на коммутатор и свечи зажигания. Если рассмотреть датчик Холла, который сегодня используется в системах зажигания без использования контактов, то представляет он собой прибор для улавливания изменений магнитного поля при работе распредвала. Для срабатывания элемента требуется определённое значение магнитной индукции.

Работа сенсора осуществляется следующим образом: на оси трамблёра есть специальная пластина корончатого типа. Её особенностью являются прорези, количество которых соответствует числу цилиндров мотора. В конструкции датчика также предусмотрен постоянный магнит. Как только начинает вращаться вал распределителя зажигания, ведомая пластина пересекается с пространством датчика, что приводит к возникновению импульса, который передаётся в катушку зажигания. Этот импульс преобразуется и вызывает образование искры на свечах, вследствие чего и происходит зажигание топливовоздушной смеси.

По мере роста числа оборотов двигателя, увеличивается частота импульсов, поступающих от ДХ, что определяет нормальную работу силового агрегата. Несмотря на то что рассмотренное явление было открыто задолго до того момента, как появились серийные автомобили, тем не менее оно используется в автомобильном производстве и сегодня. Сенсор является довольно надёжным прибором, поломка которого происходит не так часто.

Видео: работа датчика Холла

На датчике Холла есть три контакта:

• масса;
• плюс питания (около 6 В);
• связь с коммутатором системы зажигания.

Где находится ДХ на ВАЗ 2107

Если вы являетесь владельцем ВАЗовской «семёрки» с бесконтактным зажиганием, то совсем не лишним будет знать, где расположен датчик Холла. Отыскать распределитель зажигания не составит труда, а вот сам сенсор находится под его крышкой. Для доступа к ДХ необходимо снять две защёлки и убрать крышку трамблёра, после чего можно увидеть сам датчик.

Схема подключения

Датчик Холла имеет непосредственную связь с коммутатором и подключается по схеме, приведённой на рисунке.

Сам коммутатор выполняет следующие функции:

• усиливает импульсы до 12 В и передаёт их на катушку зажигания;
• получает сигнал от ДХ в виде импульса.

Простыми словами, коммутатор представляет собой обычный усилитель, который выполнен по аналогии со сборкой на полевых транзисторах. Несмотря на простоту схемы, устройство проще приобрести, чем изготавливать самому. Главное, чтобы датчик Холла и коммутатор на ВАЗ 2107 были правильно установлены и подключены. Иначе работа сенсора будет неправильной.

Признаки неисправности датчика Холла на ВАЗ 2107

Датчик Холла, как и любой другой элемент автомобиля, со временем может выйти из строя. Однако даже водители с опытом не всегда могут определить, что возникшая проблема связана с рассматриваемым прибором, поскольку неисправность может проявляться по-разному. Для диагностики довольно часто приходится проверять возможные признаки поломки датчика, прежде чем удаётся выяснить, что «виновником» является именно этот датчик.

В то же время существуют основные симптомы, по которым можно определить, что с ДХ на ВАЗ 2107 не все в порядке. Рассмотрим их:

• мотор не запускается либо запуск происходит с трудом;
• наблюдаются перебои или рывки в работе силового агрегата на холостых оборотах;
• мотор глохнет во время движения транспортного средства;
• наблюдаются подёргивания при езде с высокими оборотами.

Если проявляется один из перечисленных признаков, то датчик Холла рекомендуется проверить и при необходимости заменить. Владельцам автомобилей с бесконтактной системой зажигания совсем не лишним будет возить с собой исправный элемент, в качестве запасной детали.

Как проверить датчик

Чтобы выяснить состояние датчика необходимо выполнить проверку элемента. Сделать это можно несколькими способами. Рассмотрим их:

Самым простым вариантом является установка заведомо исправного прибора, который можно взять, например, у знакомого по гаражу. Если при проверке проблема исчезнет и двигатель начнёт работать без перебоев, то придётся обратиться в магазин за покупкой нового датчика.

Видео: проверка датчика мультиметром

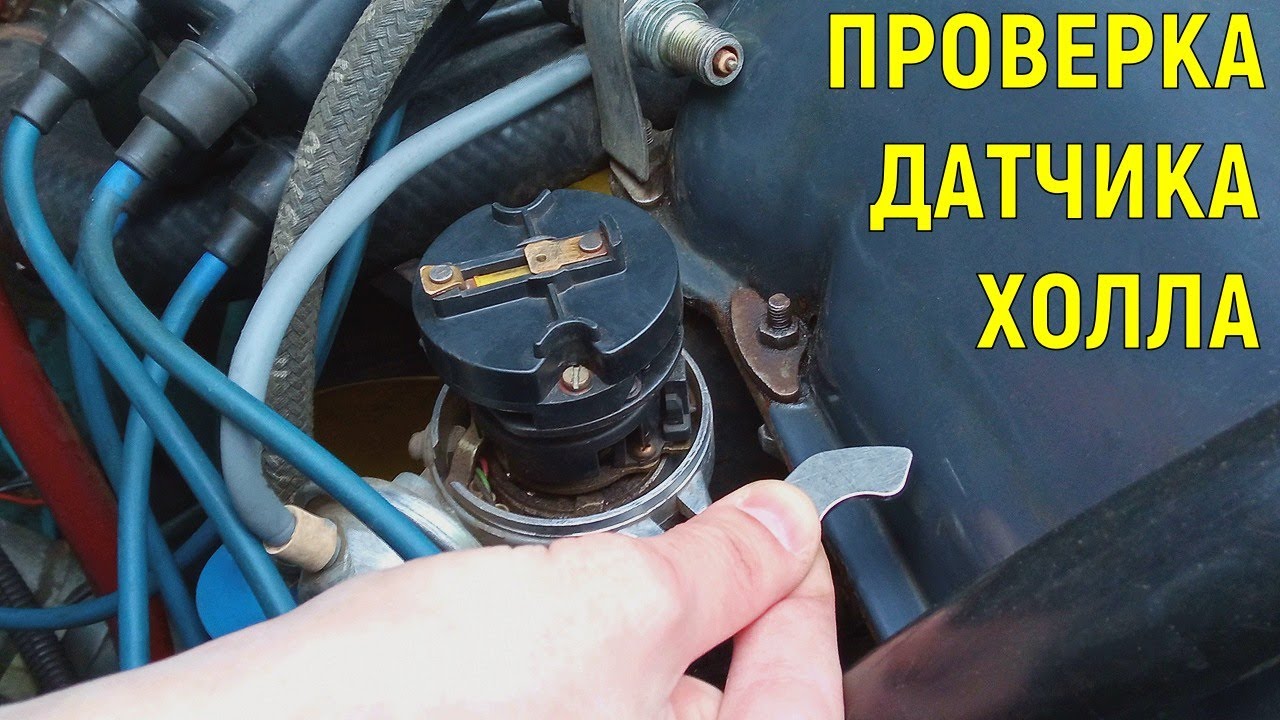

Проверку датчика Холла на ВАЗ 2107 можно выполнить и без прибора. В этом случае последовательность действий будет следующей:

1. Выкручиваем свечу зажигания на одном из цилиндров или используем запасную и подключаем её к высоковольтному проводу от катушки зажигания.
2. Резьбу свечи соединяем с массой кузова.
3. Снимаем датчик, подсоединяем разъем от коммутатора и включаем зажигание.
4. Проводим металлическим предметом, например, отвёрткой возле сенсора. Если искра на свече появилась, то проверяемый прибор исправен.

Замена датчика Холла на ВАЗ 2107

Процесс замены ДХ не самый приятный, поскольку придётся не только снять, но и полностью разобрать распределитель зажигания. Для начала нужно приобрести сам сенсор и подготовить такие инструменты:

• ключ на 13 (рожковый или накидной);
• отвёртку;
• плоскогубцы;
• молоток.

Прежде чем приступить к разборке трамблёра, нужно обратить внимание, как он расположен. Лучше всего сделать метки на его корпусе и блоке цилиндров. Если регулировка зажигания для вас не является сложным мероприятием, то распределитель можно демонтировать без всяких меток. Процедура по снятию и замене датчика на «семёрке» производится в следующей последовательности:

Снимаем минусовую клемму с АКБ, крышку с распределителя зажигания, вакуумный шланг и отсоединяем разъем, который идёт к датчику.

После демонтажа и разборки трамблёра рекомендуется очистить вал от нагара, например, путём отмывания в солярке. Что касается ремонта датчика, то этот элемент считается неремонтопригодным и при его выходе из строя необходима только замена. К тому же стоимость его не так высока, в пределах 200 р.

Видео: как заменить датчик Холла на автомобилях семейства ВАЗ

При возникновении сбоев в системе зажигания автомобиля, связанных с датчиком Холла, для их устранения необязательно обращаться в сервис. Диагностировать неисправность можно своими силами даже при отсутствии специальных приборов. Главное, ознакомиться с простыми и понятными рекомендациями и чётко их соблюдать.

Как самостоятельно проверить датчик Холла на ВАЗ 2107

Многих владельцев ВАЗ 2107 с бесконтактной системой зажигания интересует вопрос, как проверить датчик Холла. Вопрос, на самом деле, довольно актуальный, поскольку при выходе прибора из строя, запуск двигателя становится проблематичным или вовсе невозможным. Поэтому важно знать, какие действия предпринять для устранения проблемы в дороге.

Принцип работы датчика Холла

Прибор устанавливается на автомобилях с бесконтактной схемой зажигания и служит для контроля положения распредвала. Он имеет три клеммы: питание, “масса” и выход. Работает этот элемент благодаря эффекту Холла, благодаря чему он и получил свое название.

Напряжение на выходе датчика изменяется в зависимости от изменений магнитного поля. Пластина с прорезями, установленная на валу трамблера ВАЗ 2107, входит в пространство контроллера датчика. Во время вращения двигателя прорези постоянно сменяются цельным металлом и магнит, установленный в контроллере, реагирует на изменение магнитного поля, вырабатывая импульсы напряжения. При поступлении импульсов на коммутатор, он выдает напряжение на катушку, которая повышает это напряжение и подает его на свечи.

Как проверить датчик Холла в дороге

Рассмотрим такую ситуацию: в дороге когда вы ехали, все было нормально, но потом резко машина заглохла и не заводится.

Первое что нужно сделать в этом случае, это выйти из машины, и проверить поступает ли топливо, и качает ли бензонасос. Если с топливом все нормально, далее проверяют искру. Для этого нужно снять центральный высоковольтный провод с крышки трамблёра при выключенном зажигании. Далее надо вставить в него свечу и положить ее на массу(ну либо же можно подержать провод около любой массы с зазором от контакта до массы авто около 1 мм., но при этом вам понадобится помощник), затем начать вращение стартером, и смотреть – есть ли искра в зазоре свечи, или между проводом и массой.

• Если искра при вращении стартера есть, то с вероятностью сто процентов, датчик Холла работает(возможно машина заглохла из-за неисправности свечей, крышки трамблера или бегунка).
• В случае если искры нет при вращении, значит проблема в одном из трех элементов: это датчик Холла, катушка или коммутатор(очень редко проблема может быть в центральном высоковольтном проводе, но его можно временно заменить с проводом идущим на свечу, и протестировать снова). Поиск неисправности продолжается.
• Следующий шаг. Нужно снять с датчика Холла фишку. И таким образом нерабочая система, которая состояла из трех элементов (это датчик холла, катушка и коммутатор), как бы разделилась на две части, то есть датчик Холла остался не задействован, а катушка с коммутатором остались в цепи зажигания, и теперь можно их проверить на работоспособность.
• Для этого при выключенном зажигании нужно взять кусочек провода и вставить его в центральный контакт фишки датчика Холла. После этого пришло время включить зажигание, и теперь остается этот кусочек провода замыкать на массу, и смотреть при этом на свечу(контролировать наличие искры). При каждом касании проводом массы, должна проскакивать искра между контактом свечи.
• Эти несложные манипуляции без всяких приборов и тестеров, позволяют определить, что коммутатор и катушка исправны, а неисправен как раз датчик Холла.

После проведенной диагностики остается только заменить неисправный датчик Холла, либо же продолжать поиск неисправности далее: проверяя коммутатор, катушку и т.д.

Датчик Холла автомобиля ВАЗ 2107

С 1994 тольяттинскую классику начали оснащать бесконтактным зажиганием (БСЗ). Это система, в которой обычные кулачковые контакты заменил сенсор импульсов. В среде автомобилистов его привычно называют датчик Холла, который на ВАЗ 2107 тоже устанавливался. Некоторые владельцы «пятёрок», «шестёрок» и «семёрок» старше 1994 г., самостоятельно переводят свои «болиды» на бесконтактное зажигание, чтобы исключить постоянные проблемы с контактами. Далее расскажем, как работает контроллер импульсов, какие признаки говорят о его неполадках, и каким методом его заменить.

Принцип работы

Последовательность действия датчиков Холла на ВАЗ 2107–21099 сформирована по эффекту Холла. В образовывающемся магнитном поле сенсор считывает импульсы от полного оборота вала трамблёра. Сигналы образовываются благодаря прорезям, которых ровно столько же, сколько и цилиндров. Сам сенсор размещается на опорном щитке распределителя вместе с магнитом.

Энергия приходит на датчик с коммутатора. Также на ДХ есть провода — массы и выходящих импульсов. Обратное напряжение меняется с учётом изменений магнитного поля. При получении импульсов коммутатор подаст электрический ток на катушку, которая увеличивает его и отправляет непосредственно на свечи.

Для справки. Переход автопроизводителей и владельцев классики на электронные системы зажигания способствовал появлению 2-х главных преимуществ. Во-первых, отсутствие контактной группы, которая время от времени подгорала. С датчиками холла такой проблемы нет. Во-вторых, более высокое напряжение тока на свечке зажигания (30 кВ против 15 кВ). Всё это повышает производительность двигателя.

Где установлен датчик Холла

Считывающий контроллер находится в корпусе трамблёра. Сам распределитель зажигания размещён вертикально, на левой стороне блока цилиндров. Чтобы непосредственно обнаружить ДХ, необходимо отщёлкнуть стальные застёжки крышки трамблёра и снять её, а затем заглянуть под бегунок.

С трудом, но увидеть сенсорное устройство возможно. Его выдают тонкие провода (красный, чёрный и зелёный) протянутые в корпусе распределителя. Ремонтировать датчик Холла на ВАЗ 2107 или другой классике нет смысла (если конечно не отпаялся какой-нибудь из 3-х проводов), так как стоимость нового прибора доступна каждому автомобилисту.

Таблица 1. Ориентировочная цена датчика Холла ВАЗ 2101 — 2107

Производитель	Номер	Сумма, руб.
FENOX	SID37001O7	250
АВТОВАЗ	21070370680082	225
СТАРТВОЛЬТ	VSHS0101	215
GALLANT	GLSS134	185
РЕМКОМ	RK02007	150

Рекомендуется брать оригинал. В розничной продаже его можно встретить под кодом А473.407529.001 (Автоэлектроника).

Признаки неисправности

Даже высококачественный датчик Холла на ВАЗ 2101–2107 (карбюратор или инжектор) рано или поздно способен выйти из строя. Определить неисправность можно по нестандартному поведению двигателя. Вот 6 главных симптомов расстройства ДХ:

1. Мотор глохнет.
2. Теряется мощность.
3. В движении ощущаются рывки (провалы).
4. Плавают или пропадают холостые обороты.
5. Двигатель заводится с трудом или совсем не запускается.
6. Работают 3 свечки и слышны хлопки в системе выпуска ОГ.

Перечисленные признаки чаще всего указывают на дефект работы датчика Холла, но иногда причиной нестабильной работы могут стать другие факторы.

Как проверить

Если ваш автомобиль с электронным блоком управления (ЭБУ), то можно сделать диагностику через приложение на смартфоне (например, ELM327 ВАЗ для Android). Программа покажет, есть пропуск искры или нет. В других случаях рекомендуется проехать в автомастерскую, где систему проверят мультиметром (тестером). Иногда достаточно просто пошевелить разъём, и проблема исчезает.

Проверка датчика Холла на ВАЗ 2107 тремя народными способами:

1. Взять исправный ДХ с аналогичной машины приятеля.
2. Измерить выходное напряжение тестером, оно должно быть 0.4–11 вольт.
3. Проимитировать работу исправного датчика Холла.

Последний метод более подробно выглядит так. Снимаем трёхштекерную колодку с ДХ. Вынимаем из крышки трамблёра центральный провод и размещаем его в нескольких миллиметрах от массы. Включаем зажигание.

Куском оголённого с двух сторон провода замыкаем клеммы зеленого (сигнального) и черного (минусового) проводов. В момент перемыкания, между снятым из трамблёра центральным проводом и массой может проскочить искра. Если она появилась, то значит ДХ неисправен (если нет, то причина поломки в коммутаторе или катушке).

Замена датчика Холла на ВАЗ 2107

Если после диагностики выяснилось, что ДХ вышел из строя, то его следует незамедлительно поменять. Как же заменить датчик Холла? Выполнить операцию можно самостоятельно, сэкономив деньги на обращении в автосервис. Для работы вам понадобится нехитрый набор инструментов:

• молоток;
• плоская отвёртка;
• рожковый ключ 13 мм;
• плоскогубцы или небольшие пассатижи.

Желательно проводить операцию в гараже, с хорошо освещённым верстаком, за которым можно удобно расположиться и разложить снятые детали распределителя зажигания. Процесс выглядит следующим образом:

1. Отключаем минусовую клемму от АКБ.
2. Выставляем верхнюю мёртвую точку на 1-м цилиндре или отмечаем маркером местоположение трамблёра на корпусе (чтобы затем не настраивать зажигание).
3. Вынимаем высоковольтные провода из крышки распределителя зажигания.
4. Отсоединяем резиновый шланг от вакуумного регулятора.
5. Отключаем снизу разъём 3-контактной колодки.
6. Ключом 13 мм отворачиваем болт крепления трамблёра к двигателю (под гайкой находится шайба и пластина, не потеряйте их).
7. Снимаем распределитель из посадочного места и переносим его на верстак.
8. Отщёлкиваем застёжки на крышке трамблёра и снимаем её (рекомендуется осмотреть уголёк, боковые электроды и корпус на присутствие/отсутствие дефектов).
9. Демонтируем бегунок, предварительно открутив 2 болта плоской отвёрткой, а затем потянув его на себя (разобрать узел рекомендуется для инспекции).
10. Плоскогубцами снимаем нижний пружинный штифт с вала или помогаем ему выскочить молотком.
11. Вынимаем нижний маслоотражатель и шайбу (вытираем их тряпкой).
12. Тянем за центробежный автомат и вытаскиваем из корпуса распределителя вал. (Его необходимо протереть бензином, соляркой или растворителем, после чего рекомендуется шлифануть мелкозернистой наждачной бумагой).
13. Откручиваем винты вакуумного корректора и снимаем его.
14. Откручиваем 2 винта крепления трёхштекерной колодки.
15. Выкручиваем плоской отвёрткой на опорной пластине 2 болта датчика Холла.
16. Вынимаем провода из посадочного места и полностью достаём ДХ.
17. Устанавливаем новый ДХ.

Сборку трамблёра и всего узла осуществляем в обратном порядке. Предварительно все детали рекомендуется помыть специальным составом, например, очистителем карбюратора или аналогичными средствами на основе ацетона.

Для справки. Если планируете прокачать «семёрку» установкой БСЗ, то эксперты рекомендуют заодно поменять свечи зажигания (марка — А17ДВР) и установить комплект высоковольтных проводов «TESLA силикон» с медными контактами.

Резюме

Датчик Холла считывает импульсы и отправляет сигнал на коммутатор. Бесконтактное зажигание намного эффективней кулачкового. Заметно улучшилась производительность двигателей, и нет никакого нагара на контактной группе. Если на вашем ВАЗ 2107 (карбюратор или инжектор) забарахлил датчик холла, то вычислить неисправность можно по симптомам дефектной работы двигателя или путём простейшей диагностики. Замену ДХ легко сделать самостоятельно. Для этого рекомендуется подготовить хорошо освещённый гараж с верстаком и нехитрый набор инструментов.
