Как подключить зеркала с поворотниками на ваз 2110

Подключение SE зеркал с габаритами и повторителем.

Всем доброго времени суток.
Хотел бы с вами поделиться процессом подключение SE зеркал, что бы работал и габарит и поворотник на ВАЗ 2110.
Для подключение нам понадобятся:
-Пяти контактное реле — 2шт.
-Конденсатор на 4700 мкФ 25В( в магазине не было на 25В и я взял на 35В, разницы никакой)
— Диод 5819 или 5817
-клемы "мама" — 8 шт.
Ну и провода медные, я не покупал, у меня они лежали.
Подключал все по схеме указанной ниже.

30 контакт- это плюс с зеркала.

87 контакт- это плюс с повторителя который в крыле на него надо припаять диод 5819( диод надо припаять той стороной которая без полоски)

85 контакт- массу с крыла и с зеркала объедение и подключил на него.

88 контакт- это постоянный плюс с габарита, в кнопке включения света он в штекере бежевый с чёрной полосой.

После того как припаяли диод к 87 контакту его надо соединить с конденсатором и припаять к контакту 86, главное не перепутать полярность на конденсаторе, минус у конденсатора с той стороны с которой полоска с пунктиром.

Должно получиться как то так:

Это фото сделано во время проверки все на работа способность, после все сделал с клемами и хорошо заизолировал.
После проверки и изоляции присоеденил хомутом к штатной звукизоляции

На месте водителя повесил и закрепил на какой то болт в обшивке, сверху от блока предохранителя.
На этом все, всем удачи.

Поворотники в зеркала заднего вида ВАЗ 2110

28 Марта 2012 | Автор: Ник | Просмотров: 27953 |
Повторитель поворота в боковых зеркалах устанавливаются на многих иномарках. Такой дублирующий сигнал не только позволяет лучше сигнализировать о маневре, но и придает своеобразный стиль автомобилю. В этой статье рассмотрим, как можно сделать зеркала с поворотником своими руками.

1. В сторону встречного движения
2. В сторону задних автомобилей

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Поворотники в корпус боковых зеркал ВАЗ 2110

В данном случае речь пойдет о дублирующем сигнале поворотов для встречных автомобилей.
Снимаем зеркала заднего вида (инструкция) и разбираем. Разобрать зеркало заднего вида нужно аккуратно, чтобы ничего не сломать. Чтобы отцепить само зеркало от корпуса, следует длинным, немного загнутым предметом надавить на центр зеркала изнутри (более подробно рассматривали эту процедуру тут).

Чтобы равномерно разметить места под сверление корпуса нужно воспользоваться циркулем. В данном примере было использовано 20 точек по кругу. Полученный шаблон закрепляем на корпусе зеркала. Сверлим отверстия под светодиоды по 3,5мм. Рядом с кругом просверливаем изогнутую полосу.

Установка светодиодов в корпус зеркала проблем не вызывало. Сложнее было спаять светодиоды между собой и определить наминал резистора. Изолируем конструкцию от влаги и повреждений с помощью клея термопистолета.
Сборка зеркала в обратной последовательности на много проще. Чтобы установить зеркало, нужно несильно надавить на центр и оно защёлкивается.

1. Разбираем рулевую колонку.
2. Находим контакты, которые идут от переключателя на поворотники.
3. Вынимаем эти клеммы и прикручиваем к ним наши провода

На расстоянии 1,5см. размещено 12 желтых 5мм светодиодов. Все выводы смотаны и спаяны 4 группы по 3 светодиода.

Поворотники в боковые зеркала ВАЗ 2110

В отличии от первого способа, тут будет установка светодиодов в сами зеркала для оповещения задних водителей.

Дублирующие стрелки поворотников были позаимствованы из зеркал заднего вида ProSport, но ничего не мешает изготовить такие самостоятельно.

Открепляем зеркало от подложки с помощью фена и ножниц. Далее снимаем зеркальное напыление, но не до стекла (напыления два, стирать нужно только первый черный).
Вырезаем в подложке для зеркал место под стрелку-поворотник.

Подключить повторители поворотов можно к колодке комбинации приборов.

Видео, демонстрирующее работу указателей поворотов в зеркалах днем:

Ночью:

Светодиодная лента в зеркала заднего вида

Еще один способ сделать подсветку зеркала заднего вида — это установка внутрь корпуса светодиодную ленту, как выполнено на примере зеркал Лада Калина.
Led-лента размещается на подставке из пластиковой крышки и размещается внутри корпуса зеркала.

В результате получается красивая подсветка контура зеркал.

Купить зеркала заднего вида с поворотниками на ВАЗ 2110

Если Ваши зеркала уже старые или просто нет желания дорабатывать зеркала самостоятельно, то можно купить уже готовый вариант зеркал с повторителями поворотов в интернет-магазинах.
Примерная цена зеркал с повторителями поворотов на ВАЗ 2110 составляет 1750р.

Не забывайте, что зеркала от Приоры подходят на ВАЗ 2110 без переделок, поэтому выбор зеркал существенно больше, чем кажется на первый взгляд.

Заключение

Дублирующие повторители поворотов в некоторой степени влияют на безопасность, а также позволяют выделить Ваш автомобиль из серой массы машин. Расположение светодиодов в корпусе зеркал может быть абсолютно любым, все зависит от Вашей фантазии, главное, чтобы подсветка зеркал заднего вида не отвлекала Ваше внимание.

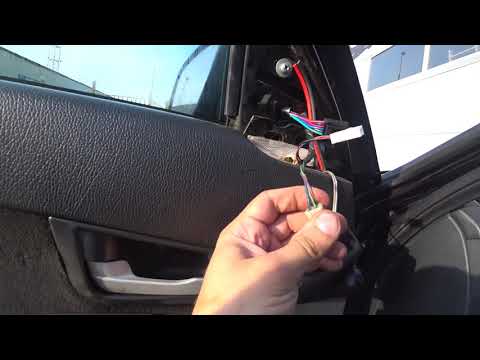

Как подключить зеркала SE на ВАЗ 2110: подогрев, поворотник и постоянное горение поворотника?

Как подключить зеркала с электроподогревом и поворотниками на ВАЗ 2110 и обеспечить постоянное горение поворотников

Автомобили ВАЗ 2110 обладают огромным потенциалом для кастомизации и модернизации. В данной статье рассмотрим, как правильно подключить зеркала с электроподогревом и поворотниками, а также заставить поворотники гореть постоянно.

Подключение зеркал с электроподогревом и поворотниками

Для подключения зеркал с электроподогревом и поворотниками на ВАЗ 2110 необходимо выполнить следующие шаги:

1. Приобрести зеркала с электроподогревом и поворотниками, а также провода и реле, необходимые для подключения.
2. Открыть крышку корпуса зеркала, снять стекло и удалить старый каркас.
3. Установить новый каркас с зеркалом, позаботившись о качественном креплении.
4. Прокладывать провода через ручку двери к электроблоку, который находится под панелью приборов.
5. Подключить провода от зеркал к электроблоку, соблюдая необходимую полярность.
6. Установить реле, которое отвечает за работу поворотников.
7. Проверить работоспособность зеркал и поворотников, убедившись, что они функционируют корректно.

Обеспечение постоянного горения поворотников

Для обеспечения постоянного горения поворотников на ВАЗ 2110 можно использовать следующий метод:

1. Открыть крышку предохранителя и найти предохранитель, отвечающий за работу поворотников.
2. Проткнуть провод, идущий от данного предохранителя, используя непроводящий материал.
3. Подсоединить дополнительный провод от проткнутого места до аккумуляторной батареи.
4. Убедиться, что провод подключен к плюсовому полюсу аккумулятора.
5. Проверить работу поворотников, убедившись, что они постоянно горят.

Видео ответы

Подключение SE зеркал Приора ,габарит+поворот

Подключение зеркал с обогревом полотна и повторителем поворота ВАЗ.

Американки своими руками (габариты+поворотник)

Питание на реле, тоесть + подключаете к проводу поворотника в пороге, габарит на другие два контакта реле, один уходит на зеркало, другой а порог на габарит.

Автор канала конечно корки мочит))), так для понимания — с двигателя т.е. с блока выходит горячий тосол т. е. это подача (расположена в самом верху в подкапотном пространстве) этот выход с двигателя нужно соединить с передней печкой так чтобы трубка которая в передней печке была подачей то есть заходящий тосол падал сверху вниз низ а не наоборот, так не будет задавливаться система, далее выход передней печки соединяет с салонной печкой и дальше с помпой это помпой эта помпа находится возле радиатора. Когда это всё сделать нужно обратить внимание ⚠ на шланг который выходит из блока — там очень маленький радиус изгиба и в этом месте он перегибается и вот вся основная проблема, я избавился от этого путем установки в этом месте металлического уголка. Также на зиму ставьте соответствующий термостат и вентилятор с меньшем количеством лопастей всё это помогает��. Причём в минус 15 я вентилятор вообще на ходу не включаю хватает естественной приточки с улицы. Приточка с улицы уменьшает отпатевание и обмерзанию стёкол.

@Дмитрий Шарк Автопомощь у меня постоянно мигает

Добрый день! Взял себе зеркала в стиле амг на десятку с электо и обогревом!

Удачи в ремонте.

Да , это точно гремит сильно.

Удачи в ремонте.

Питание на реле, тоесть + подключаете к проводу поворотника в пороге, габарит на другие два контакта реле, один уходит на зеркало, другой а порог на габарит.

Правильное решение, только я обратку отправил в патрубок который идёт из радиатора хлаждения двигателя, а в патрубок помпы завел подачу с электроподогревателя тосола, 1,5 кВт. Обратку в электроподогревателя взял из блока сливной пробки тосола . Подогрев включаю в мороз, он греет только двигатель,. А насос можно использовать для дополнительного охлаждения двигателя в жару, только лючек притока воздуха с переди нужно закрыть, чтобы горячий воздух не шел в салон.

Мы делали пережимали шланг на печки задний на менут5 и газовали. Передняя печка начинает греть

Как подключить зеркала с поворотниками на ВАЗ 2110? Лучшая инструкция

Многие владельцы ВАЗ 2110 задумываются о возможности установки зеркал заднего вида, которые оснащены поворотниками. Такая модификация не только повышает безопасность на дороге, но и придает автомобилю более современный и стильный вид. В этой статье я расскажу, как правильно подключить зеркала с поворотниками на ВАЗ 2110.

Подготовка:

Перед началом работы вам понадобятся следующие инструменты:

• Отвертка
• Набор ключей
• Мультиметр
• Паяльная станция
• Электротепловой скотч

Кроме того, вам понадобится набор проводов, соединительные элементы и сам набор зеркал с поворотниками.

Шаг 1: Демонтаж старых зеркал:

Прежде чем приступить к установке новых зеркал на ВАЗ 2110, необходимо снять старые. Для этого вам понадобится отвертка и набор ключей для снятия закреплений. Откройте дверь автомобиля и аккуратно снимите пластиковую крышку, за которой находятся болты крепления зеркала. Отверните болты и снимите старое зеркало с автомобиля.

Шаг 2: Подключение новых зеркал:

Прежде чем подключить новые зеркала с поворотниками, необходимо проверить, что все переходники и провода в комплекте соответствуют вашей модели ВАЗ 2110. При необходимости, замените их на подходящие. Далее приступите непосредственно к установке. Отсоедините разъемы на зеркалах и присоедините провода новых зеркал. Убедитесь, что все соединения надежно зафиксированы.

Шаг 3: Подключение поворотников:

Для подключения поворотников зеркал вам понадобится паяльная станция и электротепловой скотч. Отсоедините распределитель проводов внутри кузова под дверью. Припаяйте провода поворотников зеркал к соответствующим проводам старых поворотников. Затем используйте электротепловой скотч для поочередного соединения проводов. Убедитесь в правильности подключения и надежности соединений.

Шаг 4: Проверка работы:

После подключения новых зеркал с поворотниками, необходимо проверить их работоспособность. Заведите автомобиль и включите поворотники. Убедитесь, что поворотники на зеркалах функционируют должным образом. Проверьте также освещение зеркал заднего вида.

Заключение:

Подключение зеркал с поворотниками на ВАЗ 2110 — это достаточно простая задача, которую можно выполнить самостоятельно. Однако, если у вас нет опыта работы с электрическими системами автомобиля, рекомендуется обратиться к специалистам. Неправильное подключение может привести к неисправностям и повреждению электрики автомобиля.
