Как обновить бортовой компьютер штат

Инструкция по обновлению ПО на БК Штат

В данной инструкции хочу показать процесс обновления ПО для БК Штат любых моделей! В качестве примера будет использоваться мой БК Штат 115 х42 RGB. То что БК узнал совсем не давно, и решил перепрошить себе. Для данной процедуры нам понадобиться USB адаптер для БК Штат который продается на оф. сайте в России, а в Укриане есть представители и можно у них узнать об наличии данного устройства. Но комплектация Данного адаптера не предусматривает кабеля непосредственно к самому БК, его нужно изготовить. Это обусловлено тем, что адаптер универсальный и не может предусмотреть все разъемы. Ну изготовить такой кабель не составит труда, все очень просто, нужны просто прямые руки, паяльник, клеммы (можно купить на любом радио рынке), коннектор мама от питания флупика на ПК (можно отрезать с неработающего компьютерного БП)

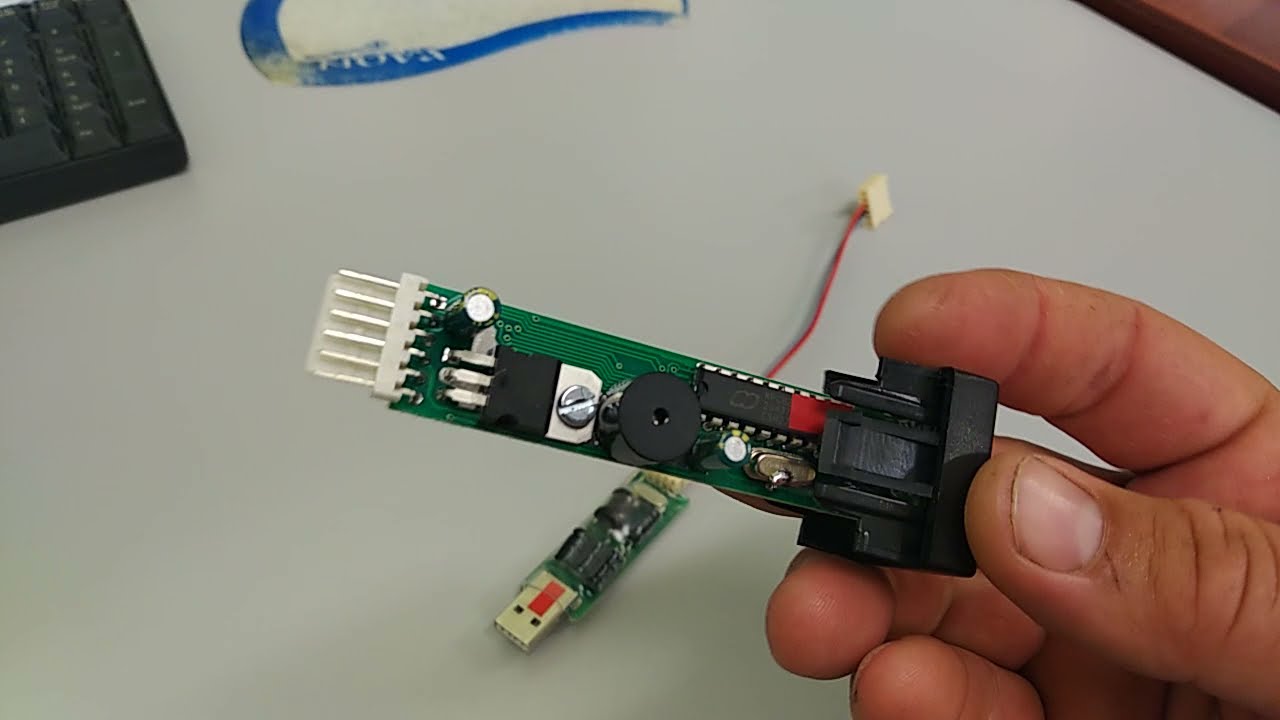

Устройство и инструкция к нему, с распиновкой ножек

И так приступим! Для подключения проводов к адаптеру, я использовал коннектор мама (питание флупа) от сломанного компьютерного БП. Просто отрезал его вместе с проводами, но они были короткие и я решил их удлинить, проводами от того же самого БП. Так же решил поменять провода местами, для большей ясности:
Красный — 12v OUT
Желтый — K-линия (data)
Черный — Земля

Творческий беспорядок 😉

И так же убрал не нужный 4 провод, мы будем использовать только 3 провода.

Делаем все аккуратно и припаиваем все и места стыков двух проводов тоже, плюс места паек закрываю специальной изоляцией! Что бы чего нить не закоротить. И смотрится хорошо и проработает дольше)

Результат Разъем мама, который подключается к адаптеру Клеммы

А вот и сам подопытный (БК Штат 115 х42 RGB)

Подключаем к нему наши провода с клеммами в нужные месте — для этого смотрим распиновку в руководстве по БК (которая шла в комплекте — если потеряли можно скачать на оф. сайте )

Руководство по БК Распиновка

После подключения пошел на оф. сайт в раздел "Обновление ПО", выбрал свою модель и скачал самую свежую прошивку и программу для обновлению ПО (для USB — есть еще через COM порт). Так же нужно будет скачать драйвер для самого адаптера.

Дальше все просто, в начале ставим драйвер для адаптера. Потом запускаем программку для обновления ПО, выбираем нашу прошивку и жмем старт. И тут он будет писать что ждет устройство, если уже подключено питание, то нужно отсоединить землю и заново вставить сразу же и он пойдет прошиваться, занимает сек 15. Кстати пробовал отключать +12v, но так он не хотел начинать прошиваться, просто подвисал с какой то надписью… Так что дергаем минус (земля)!

Для жителей Крыма и обладателями БК Штат, обращайтесь, обновлю ПО на вашем БК) Не пропадать же адаптеру)

Как обновить прошивку бу штат своими руками: пошаговая инструкция

Что такое обновление прошивки бу штат и почему оно важно?

Обновление прошивки бу штат, или, проще говоря, программирование управляющего модуля автомобиля, является важной процедурой для всех владельцев подержанных автомобилей. Это процесс, который позволяет улучшить работу электроники автомобиля, исправить возможные ошибки и улучшить производительность машины. Прошивка в бу штатных узлах выполняется автопроизводителем с целью устранения некоторых недостатков и ошибок, которые могут возникнуть в процессе эксплуатации автомобиля.

Как обновить прошивку бу штат своими руками?

Существует несколько способов обновления прошивки бу штат своими руками. Один из самых распространенных способов — использование диагностического оборудования, такого как адаптер OBD-II и специализированное программное обеспечение. С помощью этого оборудования можно подключиться к электронной системе автомобиля и загрузить обновленную версию прошивки. Для этого необходимо соблюдать следующие шаги:

1. Получить диагностическое оборудование, совместимое с вашим автомобилем.
2. Подготовить компьютер с установленным специализированным программным обеспечением для прошивки.
3. Подключить диагностический адаптер к порту OBD-II автомобиля.
4. Запустить программу для прошивки и следовать указаниям на экране.
5. Выбрать нужную версию прошивки и запустить процесс обновления.
6. Дождитесь окончания процесса обновления и отключите диагностическое оборудование.

При обновлении прошивки бу штат своими руками важно следовать указаниям производителя и не нарушать технические требования. В случае сомнений или отсутствия опыта, лучше обратиться к специалисту.

Преимущества обновления прошивки бу штат

Обновление прошивки бу штат может принести несколько преимуществ владельцу автомобиля, таких как:

• Исправление ошибок и недостатков, которые могут влиять на безопасность и производительность автомобиля.
• Улучшение работы электронных систем, что может повысить комфорт и удобство вождения.
• Оптимизация работы двигателя и снижение расхода топлива.
• Добавление новых функций и возможностей, которые отсутствовали в предыдущей версии прошивки.

Обновление прошивки бу штат может быть полезным не только для оптимизации работы автомобиля, но и для его будущей продажи. Хорошо обслуженный и обновленный автомобиль может стоить выше на вторичном рынке и привлекать больше покупателей.

Важно отметить, что обновление прошивки бу штат требует определенных знаний и навыков. Если вы не уверены в своих способностях или не имеете необходимого оборудования, лучше обратиться к профессионалу, который сможет выполнить процесс прошивки безопасно и качественно.

Как прошить бортовой компьютер штат

Век новейших технологий ворвался в наши жизни. Нам стали привычны многие вещи, о существовании которых, совсем в недавнем прошлом мы не могли даже предположить. Многие достижения научного прогресса нас уже перестают удивлять. Мы считаем нормой «Windows в кармане», сотовую связь и бортовые компьютеры. О последних, еще буквально лет пять назад, мы могли только мечтать. Теперь же бортовые маршрутные компьютеры стали не только нормой, но и необходимостью наряду с ТО и покупкой резины для колес любимого автомобиля.

Варианты установки БК в Лада Гранта

Любой из существующих бортовиков можно установить и подключить самостоятельно, вне зависимости от модификации авто. Исключение составляют модели компьютеров в комплектации «Люкс» – они на заводе изначально устанавливается с системой мультимедиа, навигатором, аудиосистемой. Девайсом «Штат» Х1 М можно дополнить комплектации «Стандарт» и «Норма».

Важное достоинство «Штат» Х1 М – его компактные размеры. Девайс устанавливается вместо заглушки для кнопок

Комплект включает прибор, провода и инструкцию. Установка не вызовет больших сложностей. Нужно достать заглушку, поместить в нее компьютер, подключив его к разъёму. Затем в соответствии с распиновкой подсоединить второй конец проводки с колодкой к диагностическому разъёму, расположенному на левой стороне панели снизу. Помимо «Штат» Х1 М, на Lada Granta часто устанавливают Multitronics. Закрепить его можно, где удобно водителю – на торпедо, на зеркале заднего вида. Основная сложность состоит в подведении проводки, так как ее необходимо спрятать. Если устанавливать прибор на панель, сначала придется снять её лицевую сторону и сделать отверстие для проводов, например, с помощью нагретого ножа. Затем на клей типа «жидкие гвозди» приклеивается козырёк БК.

На этом установка заканчивается, остаётся подключить бортовик к диагностической колодке и дождаться, когда он инициируется с электронным блоком управления Лады Гранты. Если кроме напряжения бортовой сети девайс ничего не показывает, то есть подружить мозги и компьютер не получилось, значит, причина в неподходящем программном обеспечении.

Краткое описание компьютера Штат 115X42 RGB

Бортовой маршрутный компьютер на Ниву 2131 может быть установлен на все модели автомобилей ВАЗ семейства Лада Самара и Лада Самара 2, а также на все внедорожники семейства Нива 4х4, в том числе на Нива Урбан.

Для установки компьютера на автомобиль НИВА 4Х4 дополнительно потребуется комплект проводов (приобретается отдельно).

Штат 115х42 разработан на новой программно — аппаратной платформе RD1.

Устанавливается в штатное место.

Дисплей и обновление ПО Штат 115х42

Отличается Штат 115X42 RGB от 115X42 M только дисплеем.

У бортового компьютера 115х42 текстовый дисплей (24 символа на 2 строки) графический, контрастный с RGB подсветкой разрешением 128х32 точки.

Бортовой компьютер на ниву оснащен энергонезависимой памятью. Это значит, что при снятии клеммы с аккумулятора БК сохраняет все значения.

У бортового компьютера на ниву 2131 имеется возможность обновления программного обеспечения через Интернет с сайта производителя.

Отличием Штат 115X42 RGB от Штат 115X24 RGB является дисплей с 24 символами на 2 строки, а не 16 символов на 2 строки. И возможность обновления через интернет.

Установка компьютера

Купить бортовой компьютер штат 115х42 и его установить можно самому, для этого в комплекте есть все необходимые провода. Последовательность подключения подробно описана в инструкции по эксплуатации и не доставит больших хлопот.

Функция Плазмер

Данная функция в бортовом компьютере на ниву урбан носит название ПЛАЗМЕР или другими словами — плазменный прогрев свечей. Эффект достигается за счет подачи на электроды свечей зажигания высоковольтных импульсов, за время действия которых на каждой свече выделяется энергия порядка 60 Дж.
Таким образом, компьютер нива 21214, данной функцией способствует ионизации воздуха в цилиндрах и разогреву электродов свечей. После такого воздействия вероятность отказа запуска снижается в несколько раз, а двигатель в сильный мороз или в условиях повышенной влажности, запускается без осложнений. Данная функция маршрутного компьютера весьма полезна и при заливе электродов свечей бензином, после серии неудачных пусков.

Функция Форсаж

Бортовой компьютер нива 2131 инжектор имеет в своём арсенале и функцию ФОРСАЖ, это обнуление/очищение памяти ЭБУ до заводских параметров.Эта функция бортового компьютера 21214 стирает не только информацию об ошибках, но и удаляет причину ошибки, тем самым, восстанавливая нормальную работоспособность электронного блока управления двигателя.
Новые автомобильные контроллеры, такие как BOSCH MP7.0, BOSCH M7.9.7, ЯНВАРЬ 7.2 работают по принципу сравнения реальных параметров работы двигателя с эталонными. Если автомобиль длительное время эксплуатировался в разных режимах, то это может привести к нестабильной работе двигателя в дальнейшем. Другими словами двигатель может плохо набирать обороты, чаще испытывать детонационные перегрузки. Такое происходит при работе на плохом топливе в монотонном режиме, на низких или высоких оборотах или в режиме высокой нагрузки. Также это происходит при смене вида топлива с бензина на газ или наоборот.
Чтобы этого не происходило 21214 компьютер убирает все эти недочёты работы контроллера, возвращая параметры работы двигателя к заводским настройкам. Таким образом режим самообучения контроллера происходит без ошибок.

Функция Тропик

Бортовой компьютер на ниву 4х4 оснащён, очень нужной для вазовских машин, функцией ТРОПИК. Она отвечает за включение вентилятора системы охлаждения по заданной температуре двигателя. Эта функция на компьютере ваз 21214 особенно полезна летом в жаркое время в городе или когда автомобиль застрял и долгое время буксует на одном месте. В этом случае тропик поможет избежать перегрева двигателя.

Работа с ГБО

Купив бортовой компьютер на Ниву 21214 вы сможете учитывать поправку расхода топлива при работе на природном газе. Это дает возможность владельцу отечественного внедорожника с бортовым компьютером на ниву урбан устанавливать на своей машине газобалонное оборудование или коротко ГБО

И экономить на топливе что очень важно в настоящее время

Есть возможность обновления ПО компьютера штат 115х42. Для обновления вам понадобиться Штат К-Line адаптер.

Особенности БК Штат 110 X-5 ZOOM

У бортового компьютера Штат 110 X-5 ZOOM реализована энергонезависимая память. Это значит, что при снятии клеммы с аккумулятора БК сохраняет все значения.

Маршрутный компьютер штат 110 обладает двумя независимыми счетчиками пробега и расхода с возможностью просмотра предыдущих значений параметров (до сброса) для одного вида отчета.

Контроль качества топлива

Функция контроля качества топлива, позволяет узнавать качество заправленного топлива. Очень полезная функция при поездках на дальние расстояния, когда приходиться заправляться на не проверенных заправках.

Функция Плазмер

ПЛАЗМЕР это плазменный прогрев свечей. Эффект достигается за счет подачи на электроды свечей зажигания высоковольтных импульсов частотой 150 Гц энергией 0,04 Дж. За время воздействия на каждой свече выделяется энергия порядка 60 Дж. При этом происходит ионизация воздуха в цилиндрах, разогреваются электроды свечей и их изоляторы. После такой подготовки в несколько раз снижается вероятность отказа запуска двигателя в сильный мороз или в условиях повышенной влажности, а также при недопустимом заливе электродов свечей бензином.

Функция Форсаж

ФОРСАЖ это обнуление (очищение) до заводских параметров памяти контроллера.Эта функция стирает не только информацию об ошибках, как это было в предыдущих версиях Бортового компьютера, но и удаляет причину ошибки, тем самым, реанимируя (исправляя) электронный блок управления автомобиля. Новые автомобильные контроллеры, такие как BOSCH MP7.0, BOSCH M7.9.7, ЯНВАРЬ 7.2 имеют алгоритм работы, основанный на сравнении математической модели двигателя с реальными параметрами. Все отклонения от математической модели записываются в специальную память контроллера и учитываются в дальнейшей работе — это так называемое самообучение контроллера. Если автомобиль длительное время эксплуатировался в «непривычном» режиме, то это может привести к нежелательным последствиям в дальнейшем. Двигатель может нестабильно работать, плохо набирать обороты, чаще испытывать детонационные перегрузки. Такое случается, например, при эксплуатации на некачественном бензине; в монотонном режиме (в основном на низких или высоких оборотах двигателя); в режиме высокой нагрузки и т.д. Чаще всего это происходит при смене вида топлива с бензина на газ или наоборот.

Если двигатель некоторое время работал на бензине, то при переходе на газ, контроллер не замечает этого и продолжает управлять зажиганием по «бензиновому» алгоритму, параметры которого хранятся в памяти обучения. Обнуление этой памяти заставит контроллер немедленно отреагировать на все изменения и записать в память новые параметры для газа.

На Вашем автомобиле оказался плохой контакт клеммы аккумуляторной батареи. Любое колебание автомобиля при движении может вызвать аварийную работу двигателя Вашего автомобиля, спровоцировав нестабильную работу любого из электронных узлов.
При «сбросе ошибок» Вы погасите индикацию «Check eng», но не избавитесь от аварийного состояния авто без обнуления — EQU RESET. Функция «Форсаж» позволит Вам выполнить ремонт, не выходя из салона.

Функция Тропик

ТРОПИК это включение вентилятора системы охлаждения по заданной Вами температуре двигателя. Эта функция особенно полезна летом в жаркое время, когда машина стоит в «пробке» в городе, т.к. поможет избежать перегрева двигателя.

Работа с ГБО

Данный бортовой компьютер способен учитывать поправку расхода топлива при работе на природном газе. Это дает возможность владельцу своей десятки устанавливать на своей машине газобалонное оборудование или коротко ГБО.

Функция аварийной сигнализации

Компьютер 2110 Штат 110 X-5 ZOOM обладает аварийной световой и звуковой сигнализацией.

Это значит, что при перегреве двигателя, недопустимом напряжении борт сети компьютер предупредит Вас световой сигнализацией совместно с голосовым сопровождением.
При соответствующем подключении, в случае если сработала аварийная сигнализация, БК может уменьшить громкость магнитолы.

Режим Динамика

Штат 110 X-5 ZOOM имеет режим «ДИНАМИКА», позволяющий замерять и отображать динамические характеристики автомобиля.

Режим Такси

Бортовой Компьютер 110 х5 м имеет режим «ТАКСИ», позволяющий отображать стоимостные характеристики поездки и стоимость истраченного топлива.

Обновление ПО

У штатного компьютера 2110 имеется возможность обновления программного обеспечения через Интернет с сайта производителя. Для обновления вам понадобиться Штат К-Line адаптер.

Отличие Штат 110 X-5 RGB от Штат 110 X-5 только дисплей.

Как грамотно внести изменения

1. В случае, если целью ставится достижение максимально удобной эксплуатации автомобиля, когда, основываясь на собственном опыте хозяин, желает повысить или понизить предложенные для изменения параметры езды, то перепрошивка бортового компьютера хорошая и экономная идея.
2. Возможно, владелец автомобиля решительно намерен задействовать все имеющиеся запасы мощности мотора с целью участия в гоночных соревнованиях или просто даже для повседневной езды, тогда стоит внимательней отнестись к этой идее.

В каждой из этих ситуаций автомобилист сам решает, как сонастроить своё авто с реальным режимом его эксплуатации. Но причины для перепрошивки бортового компьютера вашего автомобиля могут быть и такие как эти:

• автомобиль заметно утратил динамические свойства езды;
• двигатель глохнет в самых непредсказуемых ситуациях;
• заводится машина с запозданием;
• угасающий старт в холодное время года;
• плохой отклик автомобиля при нажатии на педаль газа;
• нарушена стабильная работа холостых оборотов.

Все причины из этого списка легко устраняются после перепрошивки БК.

Выражаясь простым языков, многие автолюбители не совсем представляют себе, чего на самом деле стоит ожидать от перепрошивки бортового компьютера. Рассчитывают получить значительную экономию путём уменьшения расхода топлива или ждут что их автомобиль станет сверхскоростным до неузнаваемости. Бортовой компьютер устроен несколько иначе. Поэтому программные изменения нужно вносить с учётом обеспечения нормальной работы автомобиля.

Но всё же многие автомобили действительно можно немного оживить с помощью прошивки и заставить его ездить резвей. Это действительно незначительно скажется на расходе топлива . Происходит это потому, что их заводская прошивка соответствует строгим экологическим международным стандартам и максимально зажата под эти рамки.

Руководство пользователя по обновлению ПО бортовых компьютеров «Штат»

1. Бортовой компьютер (БК) торговой марки Штат под управлением программной платформы RD1 или серии Х1.
2. Персональный компьютер (ПК) под управлением ОС Windows XP или Vistа.
3. Кабель для соединения ПК и БК и соответсвующий БК переходник. Можно использовать один из трех выпускаемых кабелей: — Датакабель «Штат» выпускается и продается фирмой Штат как дополнительный аксессуар. Заказать его можно на сайте shtat.ru. — Ромокабель COM выпускается и продается лабораторией RD. — Ромокабель USB выпускается и продается лабораторией RD.

Для датакабеля «Штат» и ромокабеля COM дополнительно требуется сетевой адаптер с выходным постоянным напряжением +12. +18 Вольт и рабочим током не менее 200 мА. Для этих целелй можно использовать подходящий адаптер от домашнего или офисного радиотелефона, принтера, сканера

Внимание! Ромокабель COM расчитан на разъем сетевого адаптера с поключенным «плюсом» к центральному выводу. Siemens выпускает для своих радиотелефонов адаптеры переменного тока — такие на подходят

1. Программа — программатор (программатор). С датакабелем «Штат» работает программатор SP2. С ромокабелями COM и USB работает программатор SP21.
2. Файл программного обеспечения (ПО или «прошивка», тип файла — hex) для Вашей модели БК. Существует два типа прошивок: — Безномерные, подходящие ко всем БК одной модели. Такие прошивки являются «серийными», то есть утвержденными производителем БК. — Номерные, подходящие только к конкретному БК (в соответстивии с его серийным номером). Они содержат нестандартный, расширенный набор функций БК и изготавливаются по заказу. Заказать такую прошивку можно на сайте разработчика БК. Пользователь может произвольно изменять ПО своего БК — всегда можно вернуться к номерной или серийной прошивке.

1. Соберите кабель — соедините основной модуль и переходник.
2. Для датакабеля Штат и ромокабеля COM — подсоедините к кабелю сетевой адаптер. Проверьте полярность подключения — плюс на внутреннем контакте разъема. Если она будет неправильной, ничего не сгорит, но и работать не будет
3. Подключите БК к кабелю.
4. Включите кабель в соответсвующие разъем ПК.
5. Включите сетевой адаптер в сеть — БК должен перейти в режим демонстрации. Если на Вашем датакабеле есть тумблер отключения питания БК — пощелкайте им. В общем, нужно добиться, чтобы БК включился и начал мигать лампочками.
6. Запустите программатор и в меню «Параметры» укажите номер последовательного порта, к которому был подключен дата-кабель (обычно это COM1). В статусной строке программатора должна появиться надпись об успешном открытии порта.
7. Нажмите кнопку «УСТАНОВИТЬ СВЯЗЬ». Программатор должен установить связь с БК и отобразить в статусной строке серийный номер БК, а надпись на кнопке изменится на «ПРОГРАММИРОВАТЬ». Сам БК будет находится в режиме программирования — на дисплее появится надпись «Режим обновления программы БК».
8. Загрузите файл прошивки. Его название появится в строке «Файл». Если прошивка является номерной, то установите соответствующую галочку.
9. Нажмите кнопку «ПРОГРАММИРОВАТЬ». Начнется процесс замены прошивки. Не выключайте БК пока процесс программирования не закончится.
10. После окончания программирования можно проверить серийный номер БК, нажав на кнопку БК «Любимая функция» в деморежиме.
