Часть 5. Салон. Снятие европанели, начало
Руками сдёргиваем подушку
Далее разъединяем провода от бибикалки))
Вот они два простых мама-папа.
Далее берём головку на 24 и лёгким движением руки в противочасовую сторону отворачиваем гайку.
Гайка единственная, не ошибётесь))
Как правило, руль так сразу у вас в руках не окажется, нужно постукать, подёргать, матернуться))
И берегите лицо при снятии, а то бывает что прилетает))
Далее откручиваем кожух рулевой колонки, там всё просто, по бокам с торцов по одному винту и снизу три
Вот один, с противоположной стороны такой же
И снизу крышки ещё три подобных
Всё, кожух демонтирован.
Далее мы убираем пластмассовые воздуховоды в левом и правом углах торпедо
Это с права. С левой стороны такой же.
Как видите там шпильки, откручиваем их
Обе шпильки в руке
Скручиваем накладку панели приборов, вверху два винта
Один спрятан слева под заглушкой
И регулировка яркости обязательно снимается, полностью, она держит накладку
После чего отделяем фишки с кнопок, запомните где были и после этого откручиваете два винта и извлекаете приборку))
Видим под правым коленом винт, держит разъём диагностики, откручиваем
Далее убираем заглушку с центрального воздуховода
Откручиваем их и вынимаем решётку, отцепляем разъём с привода заслонки и проталкиваем его через ооооочень узкое отверстие
Убираем майфун и блок климата
Убираем перчаточный ящик
Под бардачком видим кронштейн, откручиваем с него винт
И ещё один винт в области правой ноги пассажира
Всё, правая сторона пошла на выход)))
Слева отцепляем блок предохранителей
Первый винт справа от ручки капота
Второй винт в области правой коленки водителя
Третий винт будет доступен после того как снимете блок предохранителей
Всё, торпедо болтается как сопля, прикинул что мешают только жгуты проводов которые стяжками прицеплены к самой торпедо. Завтра продолжу разборку. Всем спасибо, у нас уже вечер))
Как снять панель приборов на ВАЗ-2110, 2111 и 2112
Дорогие друзья, сегодня мы расскажем вам как своими руками снять панель приборов на ВАЗ-2110 и на любом автомобиле десятого семейства. Данная процедура может быть востребована в тех случаях, когда вам нужно демонтировать щиток приборов для обнаружения неисправностей, возможно для доработки штатной подсветки приборов или даже просто для замены перегоревших лампочек в приборной панели. Ничего сложного в процедуре снятия панели нет, просто вкратце распишем как удобней это сделать и какие крепежи для нее предусмотрены. Кстати из инструмента нам понадобится только обычная крестовая отвертка средних размеров. Итак, поехали. Для начала рекомендую опустить руль по вертикали до самой нижней точки регулировки, чтоб меньше мешал. Снимать руль нет никакой необходимости. Затем нам нужно открутить крепящие «козырек» с кнопками четыре шурупа, вот эти вверху (расположены симметрично)

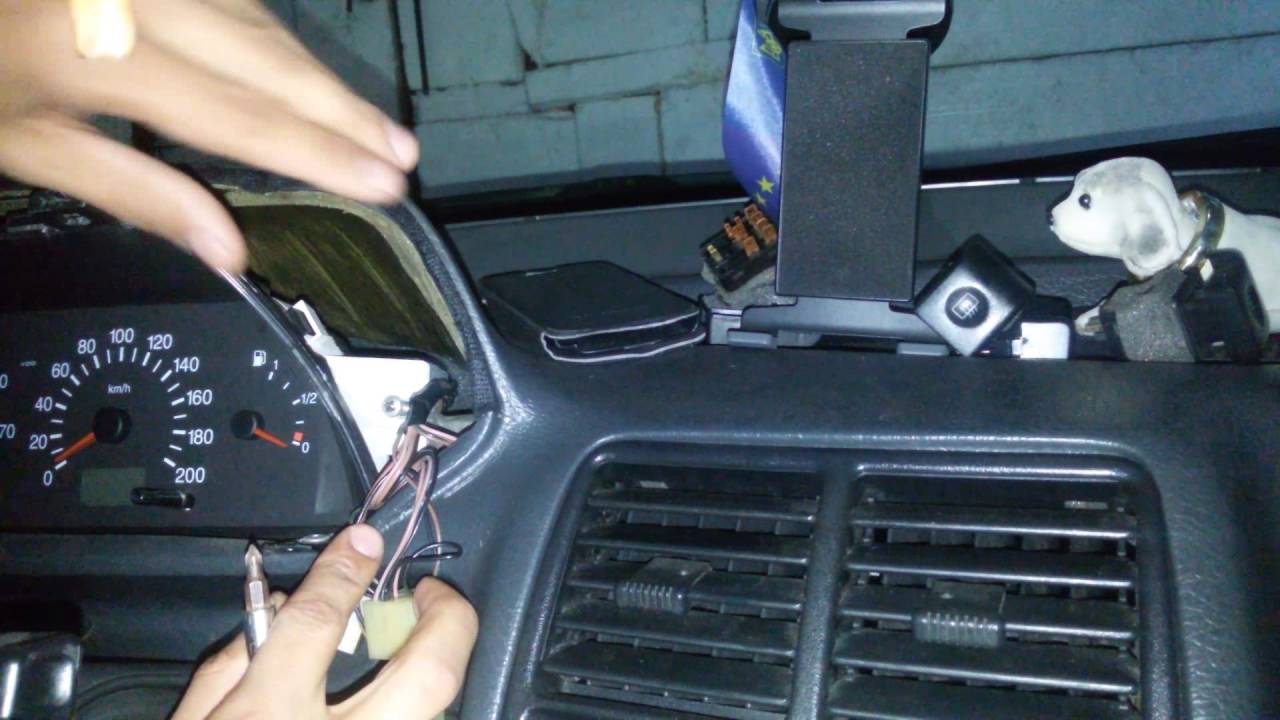

И два аналогичных в нижней части. Теперь данный козырек уже ничего не держит кроме проводки, идущей к кнопкам. Аккуратно тянем на себя козырек чтоб можно было подлезть к разъемам кнопок
и по очереди отсоединяем их — две кнопки справа и две слева.
И если с левой стороны перепутать при сборке колодки невозможно, то с правой стороны, где у нас задние ПТФ и подогрев стекла вполне реально. Поэтому те колодки я бы рекомендовал подписать маркером.
Откладываем козырек в сторону и откручиваем вот эти два болта по бокам приборной панели:
После этого спокойно выводим приборку из зацепления двух верхних кронштейнов и делаем с ней все что хотим )
Ну вот и все, сборку осуществить в обратном порядке, никаких нюансов там нет. Как видите, снять приборную панель с десятки абсолютно не сложно, поставить ее обратно кстати тоже. На эту процедуру у вас уйдет максимум 5 — 10 минут. Всем удачи на дорогах и ни гвоздя ни жезла.
Как снять панель приборов ВАЗ 2112: пошаговая инструкция для удобного ремонта
Здравствуйте! В данной статье я расскажу вам, как правильно снять панель приборов с вашего автомобиля ВАЗ 2112. Это довольно простая операция, которую вы можете выполнить с помощью обычных инструментов. Я подготовил пошаговую инструкцию для вас, чтобы вы могли без труда справиться с этой задачей.
Шаг 1: Отключите аккумулятор
Перед тем, как начать снимать панель приборов, важно отключить аккумулятор автомобиля. Это позволит избежать повреждения электрических компонентов и обеспечить вашу безопасность во время работы. Расположение аккумулятора и порядок его отключения указаны в руководстве по эксплуатации автомобиля.
Шаг 2: Снятие руля и подготовительные работы
Для того чтобы снять панель приборов, вам необходимо сначала снять руль. Для этого отверните гайки удерживающие гайку коммутатора и снимите руль со штока рулевой колонки. Затем удалите нижний крышку рулевой колонки и уберите винты крепления нижней панели приборов.
Шаг 3: Снятие верхней панели приборов
Для работы с верхней панелью приборов вам понадобятся отвертки и пассатижи. Все необходимые крепления находятся на её задней стороне. Откройте дверцу бардачка и на верхней стороне приборной панели найдите и снимите винты крепления бардачка. Затем аккуратно отсоедините все штекеры от электропроводки панели приборов.
Шаг 4: Снятие нижней панели приборов
Для снятия нижней панели приборов вам пригодится шуруповёрт и отвертки. Ослабьте и снимите все винты, крепящие нижнюю панель приборов. Затем аккуратно отсоедините все штекеры от электропроводки панели.
Шаг 5: Доступ к приборам
Теперь, когда верхняя и нижняя панели приборов сняты, вы получили доступ к самим приборам. Обратите внимание, что некоторые из них могут быть прикручены или просто вставлены в отверстия. Для дальнейшей работы с приборами крайне рекомендуется обратиться к руководству по ремонту вашего автомобиля или обратиться к опытному автомеханику.
Соблюдайте все предосторожности при работе с автомобилем, такие как использование средств защиты глаз и рук, а также правильное использование инструментов. Если вы не уверены в своих навыках, всегда лучше доверить эту задачу профессионалам.
Надеюсь, что данная информация была полезна для вас. Удачи вам в выполнении ремонтных и технических работ на вашем автомобиле ВАЗ 2112!
Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112
Сейчас мы покажем как снять торпеду и произвести её замену на ВАЗ 2110, 2111, 2112. Эта работа осуществляется своими руками без использования специальных инструментов. Нужны лишь крестовая отвертка, ключи с головкой на 10″ и время на проведение работ.
Основные причины замены передней панели:
- Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
- Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
- Проблема при работе воздуховодов.
Рекомендуем разбирать комплектующие с напарником, а также помечать или запоминать подключения проводов.
Прежде всего нужно отсоединить минусовую клемму от аккумулятора, далее снимаем облицовочный кожух вала рулевого управления, снимаем руль и выключатель зажигания. После этого приступаем к разборке торпеды.
Итак, ниже приведена инструкция по снятию и замене передней панели на ВАЗах 2110, 2111, 2112 на фото.
Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
Далее снимаем крышки с обеих сторон.
Снимаем заглушку возле ручника.
Откручиваем шурупы слева и справа центрального тоннеля.
Откручиваем саморезы сзади центрального тоннеля.
Снятие пластика центрального тоннеля.
Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.
Снимаем чехол ручки кпп.
Гаечным ключом откручиваем воздуховод обогрева салона.
Откручиваем крепления центральной панели спереди.
Откручиваем крепления центральной панели сзади.
Окончательно снимаем панель.
Свинчиваем саморезы бардачка.
Осуществляем снятие бардачка.
Отсоединяем провода подсветки бардачка.
Откручиваем шурупы внутри пространства на месте бардачка.
Откручиваем оставшиеся саморезы по сторонам торпеды.
Откручиваем болты торпеды следующим образом как на фото.
Откручиваем гайку на торпеде под воздуховодом.
Спускаем торпеду со шпилек.
Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.
Так выглядит снятая и отключенная торпеда.
Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.
