Как подключить сигнал на ваз 2110

Волгосигналы

Всем привет. Отказал у меня сигнал, намутил 2 от волги, пробовал поставить на родную проводку, но они не заработали. Порывшись в интернете нашел схему подключения к родной проводке. Сигналы установил под бампером, реле на шпильке абсорбера, всю проводку уложил в гофру и протягивал через телевизор(там идет проводка на правую фару и генератор)

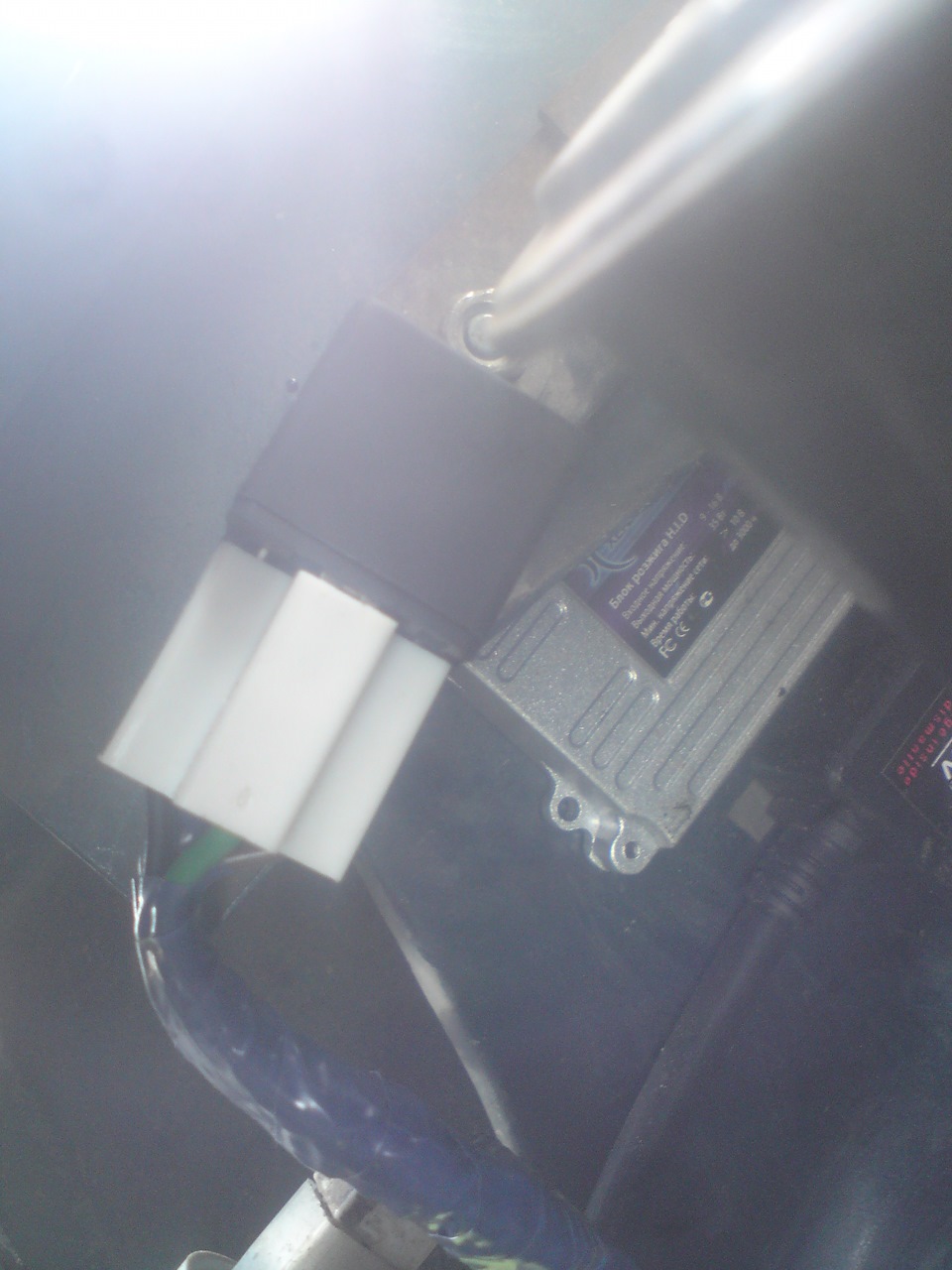

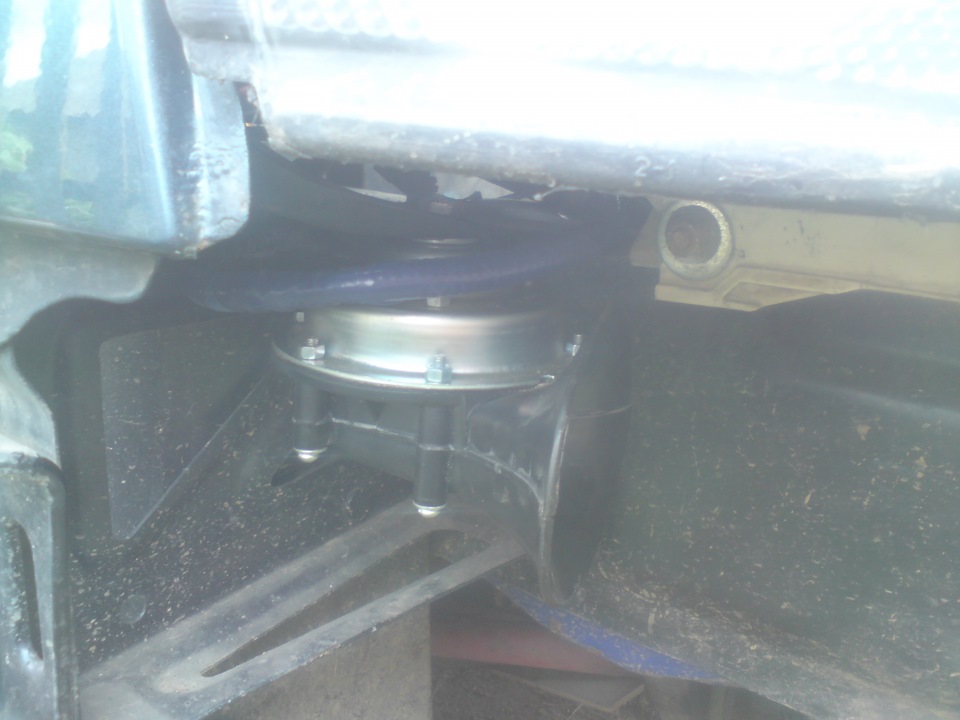

Вот так расположил сигналы Реле

Размещаем гудки от Волги в любом удобном месте, а проводку подключаем по любой из схем:

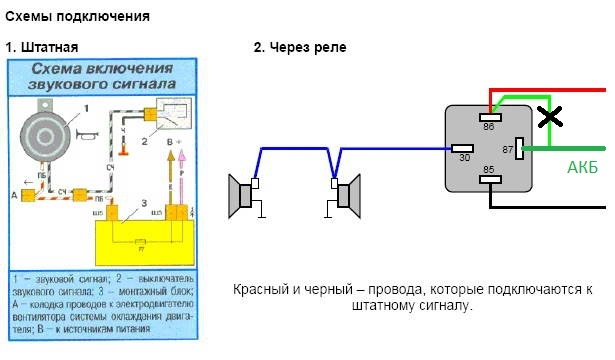

схема подключения гудков Волги в ВАЗ 2110 №1

Схема1

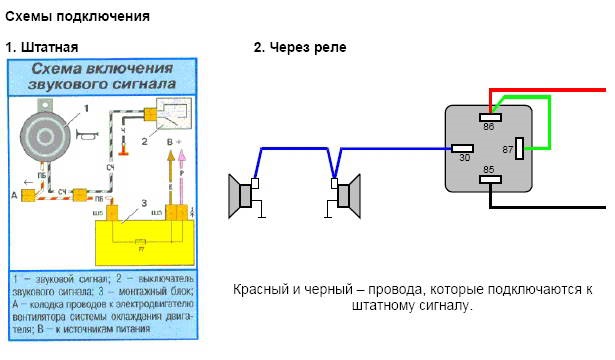

схема подключения гудков Волги в ВАЗ 2110 №2

схема 2

В первой схеме "Плюс" для сигнала берем с блока предохранителей, через его предохранитель, а во второй схеме "Плюс" берем сразу с АКБ, через отдельный предохранитель 20А. Лучше всего для подключения клаксонов от Волги в ВАЗ 2110 использовать именно вторую схему.

Реле лучше располагать там, где будет меньше всего вероятность попасть влаге. Перед этим реле хорошо заизолировать или обернуть в пакет.

Порядок установки примерно такой:

Ключом на "8" отворачиваем 2 болта крепления решетки радиатора и отщелкиваем 2 нижних защелки, снимаем решетку!
Снимаем штатный звуковой сигнал
Собираем проводку по схеме
Изолируем все соединения
Крепим реле в подходящем месте
Ставим обратно решетку радиатора

Подключил пока все первой схеме

Сигналы 2 тональные

Cхема подключения звукового сигнала через реле на ваз 2110

Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!

Итак, для данной инсталляции нам понадобятся следующие материалы:

1. сигналы от Волги с «массой» на корпусе
2. реле типа 90.3747 с фланцем крепления
3. колодка для реле
4. клеммы «мама» широкая
5. термоусаживаемая трубка (ТУТ)
6. провод многожильный сечением 2.5 мм. кв.
7. колодка под ножевой предохранитель
8. предохранитель на 20 А
9. металлический уголок

Первым делом снимаем клемму «массы» с аккумулятора.

Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.

Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.

Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.

Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:

Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.

Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.

Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.

Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.

Конечный результат, как сигналы от Волги выглядят на «девятке»:

Устанавливаем на место решетку радиатора:

Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!

Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».

Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного. Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Подключаем волговский сигнал через реле на ВАЗ-2110 (+схема)

Стандартный сигнал на ВАЗ-2110 очень слабый и его не всегда слышно в бурном потоке машин. Поэтому собственники приходят к мысли о замене данного узла.

Идеальным вариантом при этом является установка сигнала от обычной волги. Он очень громкий и слышен на дороге при любом уровне шума.

Два Волговских сигнала на борту ВАЗ-2110.

Сложности замены сигнала

Простая замена невозможна по нескольким причинам. У автомашин различная схема подключения электрооборудования. ВАЗ-2110 предполагает подключение к сигналу двух проводов НАПРЯМУЮ: плюса и минуса. Волговский сигнал работает несколько иначе. Используется только плюсовой провод, потому что масса закрепляется к корпусу авто.

Также сигнал от Волги в десятку подключается при помощи четырёх контактного реле из-за наличия большого тока и управляющий провод здесь минусовой.

Рассмотрим, как монтаж выглядит на практике.

Подключение сигнала от ВОЛГИ

Схема подключения через реле.

Все работы достаточно трудоемки, поэтому требуется запастись терпением. Подключение проводки производим с аккумуляторной батареи, через отдельно взятый предохранитель равный значению 20 А . Реле лучше поместить в такое место, в котором была исключена возможность попадания влаги. Некоторые поступают радикально и заворачивают деталь в пакет.

Установка происходит следующим образом:

Берем ключ на восемь и выкручиваем два болта, которые удерживают решётку. Снимаем решетку.

Не работает сигнал на ваз 2110 — причины и способы решения

Сигнал на ваз 2110 очень полезная штука, о ее пользе мы говорить не будет, да и это необходимая штука и об этом сказано в правилах ПДД. О том какие бывают причины когда на ваз 2110 не работает сигнал вы можете узнать в этой статье.

Причины по которым может не работать сигнал

1. Перегорел предохранитель и требуется его замена на новый. Узнать какой предохранитель отвечает за сигнал вы можете здесь.
2. Короткое замыкание в проводке часто становится причиной нерабочего сигнала, схему проводки на ваз 2110 вы можете посмотреть здесь.
3. Гудок звукового сигнала перестал работать из-за поломки самого гудка.
4. Прижимные контакты пришли в негодность или просто окислились.
5. Также частой причиной почему не работает сигнал является износ контактов в рулевом колесе.

Реле звукового сигнала ваз 2110 — ремонт и замена

Частой причиной выхода из строя сигнала является реле сигнала, поэтому его замена часто помогает справиться с этой проблемой.

Находим реле звукового сигнала ваз 2110, о том как его найти читайте здесь.

Извлекаем реле из кожуха.

Меняем релюшку на новую или чистим контакты уже имеющегося.

Подключаем все по схеме, схему скинул ниже ↓

Схема подключения сигнала на ваз 2110

Схема подключения сигнала на ваз 2110: 1 — звуковой сигнал; 2 — выключатель звукового сигнала; 3 — монтажный блок.
