Модель: Hyundai Elantra XD, MK 3 — Годы 2000-2006
Часть: Стартер
эксплуатация: Как заменить стартер

Стартер является жизненно важным компонентом, поскольку он позволяет запускать двигатель автомобиля. Руководство дает подходящие указания, чтобы объяснить, как заменить его, не обязательно прибегая к помощи механика. Оказавшись в безопасном месте, откройте капот и отсоедините кабель аккумулятора. Таким образом, необходимо определить точное положение стартера, от которого должны быть отключены все соединения, и проанализированы точки крепления, которые будут полезны на этапе повторного подключения. Таким образом, вы можете приступить к отсоединению двигателя, взять новый и закрепить его вместо старого, убедившись, что он хорошо подходит.

другие руководства, которые могут вас заинтересовать

• Hyundai Elantra — прочее техническое обслуживание и ремонт своими руками
• Стартер — Техническое обслуживание и ремонт других транспортных средств

Как снять задний бампер Ниссан Кашкай

Разборка заднего бампера очень проста и не требует особых мер предосторожности, кроме аккуратного снятия, чтобы не повредить маленькие пластиковые прорези; после того, как задний капот был открыт, начните с удаления винтов вдоль линии закрытия капота, а затем двигайтесь к краям колесной арки, чтобы освободить и снять накладку с края брызговика; после того, как молдинг был удален, вы, наконец, можете получить доступ к штифту, который фиксирует край бампера к брызговику, а затем завершить разборку.

Замена стартера

Начну с небольшой предистории.
Еще в прошлом году у меня была поломка стартера, об этом есть соответствующая запись в моем БЖ. Не помню сейчас почему, но покупать новый тогда почему то не стал. Отремонтировал старый. Теперь уже точно могу сказать, что это были выброшенные деньги на ветер. Нужно было менять и забыть о такой поломке как о страшном сне.
Не проработав и года после ремонта, стартер начал снова показывать признаки своей скорой кончины. Было несколько моментов когда стартер просто отказывался реагировать на поворот ключа. Поэтому был экстренно куплен новый редукторный стартер — 3610032640 VALEO S6002 от 2л АКПП.
Думал, что успею добраться до мастерской Estbar Service, но не случилось. Машина то заводилась, то превращалась в недвижимость.

Проконсультировавшись как производится замена стартера, я вооружившись ключами на 10,12 и 14 и полез познавать Дзен. )))))
На самом деле думал, что все будет намного сложнее, однако замена стартера заняла всего 50 минут.

Первое, что вам необходимо сделать — это снять клемму с АКБ. Далее снять кожух воздушного фильтра (патрубок дросселя я не снимал тк он мне не мешал). После чего мы видим два болта крепления стартера. Откручиваем их.
Для удобства откручивания болтов, снимаем фишку с датчика.
После того как вы достали старый стартер, не спешите радоваться! Теперь начинаются танцы с бубном по установке нового стартера на место. Точнее сказать, обратно вы его поставите возможно быстро, но попасть болтами в отверстия — это искусство! ))))) У меня на это ушло минут 20 тк приходилось скакать вокруг машины чтобы найти удобное положение для закручивания этих самых болтов.
Кст говоря, никакой ямы и помощника для этой процедуры вам не потребуется — справитесь сами! Я все сделал во дворе у дома.

Спасибо за внимание! Всем хорошего дня!

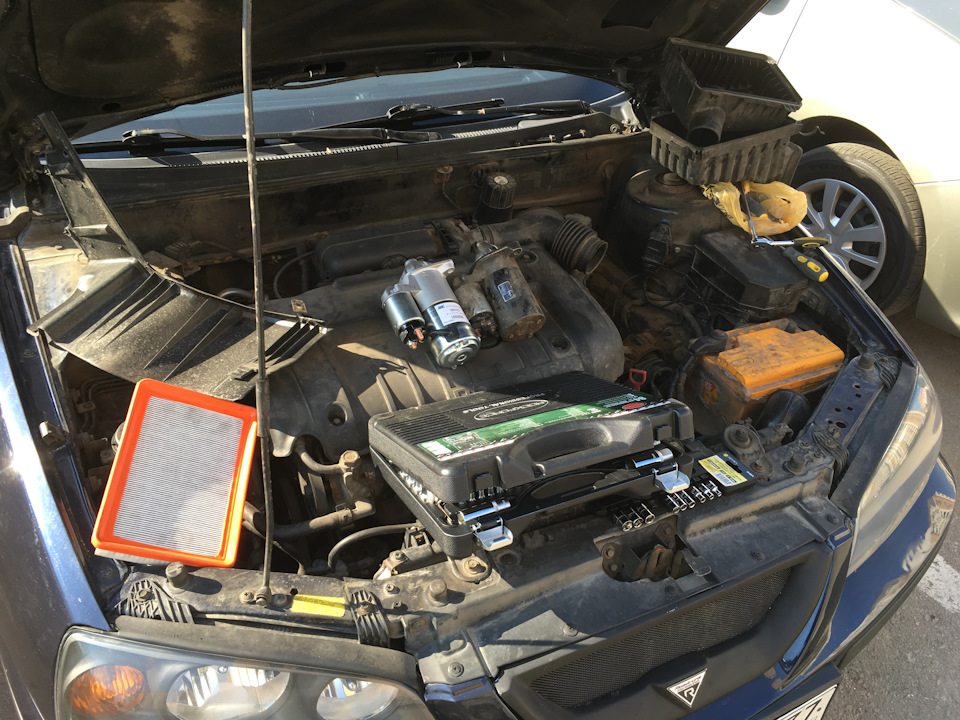

Снимаем кожух воздушного фильтра. Откручиваем болты ключом на 14 Новый и старый Общая картина процесса работы ))

Замена стартера Хендай Элантра

Стартер в автомобиле предназначен для пуска двигателя. Кратковременные заряд поступает с АБК на стартер, который в свою очередь прокручивает маховик с большой скоростью. Стартер Хендай Элантра — надежен, хотя и у него есть свой ресурс, поэтому он тоже требует обслуживания и ремонта. В статье расскажем о причинах неисправности, выборе стартера и процедурах замены и ремонта, а также рекомендациях завода изготовителя.

Видео

Видеоматериал расскажет, как провести замену стартера на Элантра

Замена стартера

Замена стартера довольно тяжелая процедур, особенно для тех, кто еще ни разу этого не делал. Но, не стоит переживать, ведь это достаточно легко покажется. Переходим к самому процессу замены.

1. Демонтируем защиту мотора.
2. Откручиваем гайку силового провода.

Глушим двигатель, пусть остынет и ставим в скорость, также и ручник можно подтянуть. При помощи отвертки и ключа на 10, убираем из под капота воздухо-защитный кожух, который находиться непосредственно рядом с аккумулятором. Советуем также убрать аккумулятор, кто знает, что произойдет у вас(именно убрать а не просто клеммы снять).

Вооружившись головкой на 10, придется открутить почти всю систему воздушного фильтра с коробом до самой заслонки, помогаем себе отверткой. Двумя длинными болтами закреплен стартер, который находиться по центральной оси моторного отсека ближе к салону. Откручиваем эти болты ключом на 14, придется постараться, без удлинителя ключа будет почти невозможно провернуть такое.

Как только выкрутили оба болта, лезем под машину, предварительно подняв ее и снимаем нижнею защиту. Ее удерживают болты на 17. Опять работать надо под двигателем, открутить «+» с втягивающего, рожковым ключом на 12. Ну вот и все, вынимаем старый стартер по низу и он у нас в руках. Ставим новый стартер(лучше всего делать снизу и чтобы второй помощник сверху, который вставит легче на штатное место его).

Теперь, можно или отремонтировать или поменять на новый.

Выбор стартера

361002B100 — оригинальный каталожный номер стартера Хендай Элантра производства General Motors со стоимостью 10 000 рублей. Кроме этого существует ряд аналогов, которые можно применять

19.11. Стартер бензиновых двигателей

Эту проверку необходимо выполнить в течение 10 с, так как, в противном случае, может перегореть катушка тягового реле.

1. Если шестерня остается на месте, значит, повреждена удерживающая обмотка тягового реле и, необходимо заменить тяговое реле.

Проверка возврата плунжера тягового реле

1. Отсоедините провод двигателя стартера от клеммы «М».
2. Дополнительными проводами соедините клеммы аккумуляторной батареи с клеммой М и корпусом тягового реле.

1. Шестерня стартера должна выдвинуться вперед. После отсоединения проводов шестерня стартера быстро должна вернуться в исходное положение.

Эксплуатационные испытания (холостой ход)

1. Для проведения испытаний холостого хода соберите схему, показанную на рисунке.

1. Установите движок реостата в такое положение, при котором вольтметр покажет напряжение 11,5 В, при этом проверьте ток, потребляемый стартером, и убедитесь, что вал стартера проворачивается легко и плавно. Ток: не более 60 А.

Шестерня с обгонной муфтой

Чтобы снять обгонную муфту с вала ротора, необходимо предварительно снять упорное кольцо.

Переместите упорное кольцо к шестерне и снимите пружинное кольцо. Теперь упорное кольцо может быть снято с вала.

Проверка обмотки ротора

1. Омметром проверьте проводимость между коллектором и ротором. При наличии проводимости замените ротор.

1. В специальном приборе проверьте обмотку ротора. При наличии коротких замыканий замените ротор. Если стальная полоска, приложенная к ротору, вибрирует, значит, в обмотках ротора имеются короткие замыкания.

1. Омметром проверьте проводимость между сегментами коллектора. При отсутствии проводимости замените ротор.

Проверка катушек статора

1. Омметром проверьте проводимость катушек статора. При отсутствии проводимости замените катушки статора.

1. С катушкой, установленной в корпусе, проверьте проводимость между выводом катушки и корпусом стартера. При наличии проводимости замените катушки статора.

Если щетка изношена до обозначенного предела, замените ее.

Омметром проверьте проводимость между каждой изолированной щеткой и пластиной. При наличии проводимости замените щеткодержатель.

Проверка обгонной муфты

1. Проверьте состояние зубьев шестерни обгонной муфты и, при наличии повреждений, замените ее. Также проверьте состояние зубьев зубчатого венца маховика.

1. Проверните шестерню. Шестерня должна свободно проворачиваться по часовой стрелке и блокироваться при проворачивании против часовой стрелки

1. Снимите изношенную щетку, при этом соблюдайте осторожность, чтобы не повредить плетеный провод.
2. Наждачной бумагой зачистите конец плетеного повода, чтобы обеспечить надежный контакт его с новой щеткой.

1. Припаяйте плетеный провод.

Замена задней втулки

1. Прежде, чем снимать втулку, необходимо измерить глубину ее установки.

1. Втулка может быть удалена при помощи съемника, как показано на рисунке.

1. Установите новую втулку на предварительно измеренную глубину.

1. Установите обгонную муфту на передний конец вала ротора.

1. Установите упорное кольцо и пружинное кольцо с передней стороны вала ротора, после чего переместите упорное кольцо полностью к пружинному кольцу.

1. При установке рычага в переднюю крышку обратите внимание на его положение. Если рычаг установить наоборот, шестерня будет постоянно выдвинута наружу и не сможет работать должным образом.

Выключатель блокировки зажигания

Проверьте что высота установки, свободный ход и зазор штифта с головкой и отверстием под шплинт педали сцепления находятся в нормальных пределах.

Проверка реле стартера

Снимите реле стартера и проверьте проводимость между его клеммами. Если проводимость не соответствует требуемой, замените реле.

Проверка выключателя блокировки зажигания

Проверьте проводимость между клеммами выключателя блокировки зажигания.
