Реле и предохранители
Реле и предохранители на автомобиле КамАЗ, укомплектованном двигателем с электронной системой управления, установлены за крышкой панели приборов (см. рис. Установка блока предохранителей и реле ).
Предохранитель F5 установлен на панели передка кабины (см. рис. Предохранитель F5 ).
Установка блока предохранителей и реле
1 — установка реле за панелью выключателей; 2 — установка реле за крышкой отсека панели приборов; 3 — реле стеклоочистителя; 4 — реле прерыватель указателей поворота; 5 — блок предохранителей (F2, F3, F4, F6); 6 — предохранитель F1 (генератор, ЭФУ, останов двигателя)
Предохранитель F5
1 — кабель осушителя; 2 — провод «Предохранитель-генератор»; 3, 4 — провода предохранителей; 5 — к блоку предохранителей F4; 6 — перемычка; 7 — провод «АКБ — предохранитель»; 8 — провод «Стартер — предохранитель»
Установка реле за панелью выключателей
1 — реле ЭФУ; 2 — реле обмотки возбуждения генератора; 3 — реле муфты привода вентилятора; 4, 5, 6, 7, 8 — см. в Таблице применяемых реле
Для двигателей КамАЗ с электронной системой управления подачей топлива
Установка реле за крышкой отсека панели приборов
1 — реле дополнительных фар; 2 — реле габаритных огней; 3 -реле противотуманных фар; 4 — реле задних противотуманных фар; 5 — реле дальнего света; 6 — реле ближнего света; 7 — реле выключателя; 8 — реле выключателя «+» АКБ; 9 — реле сигналов торможения; 10 — реле заднего хода; 11 — реле звуковых сигналов
Предохранители, расположенные в блоке предохранителей (см. рис. Установка блока предохранителей и реле за панелью приборов ):
Предохранители и реле на а/м с двигателями класса Евро-4

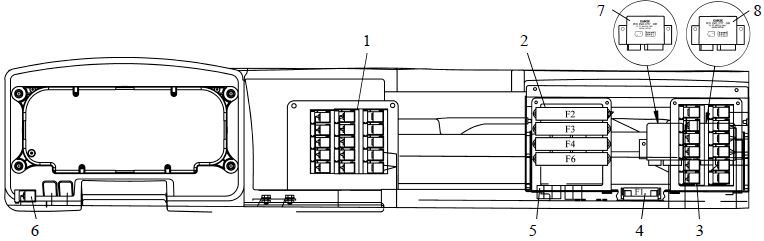

Расположение предохранителей и реле
1 – Реле за панелью выключателей; 2 — блок предохранителей (F2, F3, F4, F6); 3 – блок реле; 4 — предохранитель F1; 5 – реле стартера; 6 – реле сигнализатора; 7 – реле стеклоочистителя; 8 – реле-прерыватель указателей поворота.
Реле за панелью выключателей
1, 2, 3, 4 — См. в Таблице применяемых реле; 5- реле подогрева топлива; 6 — реле ЭФУ; 7 — реле дневных ходовых огней; 8 — реле датчика останова платформы; 9 — реле заднего противотуманного фонаря; 10 — реле маслоотделителя
| Поз. | Для двигателей Cummins | Для двигателей КАМАЗ |
|---|---|---|
| 1 | Реле АБС | |
| 2 | Реле блокировки стартера | Реле АБС |
| 3 | Реле торможения | |
| 4 | Реле сцепления | Реле вспомогательного тормоза |
Блок реле
Блок реле
1 – реле управления питанием после замка выключателя приборов и стартера; 2 — реле выключателя приборов и стартера; 3 – реле включения аккумуляторной батареи; 4 – реле сигналов торможения; 5 – реле заднего хода; 6 — реле звукового сигнала; 7 — реле ближнего света; 8 — реле дальнего света; 9 — реле задних противотуманных фар; 10 — реле противотуманных фар; 11 — реле габаритных огней
Предохранитель F1
Предохранитель F1
1 — Питание; 2 — радиооборудование; 3 — жгут проводов цепи ЭФУ; 4 — на блок предохранителей F2; 5 — кабель осушителя; 6 — выключатель приборов и стартера; 7 — реле стартера; 8 — на блок предохранителя F3 после выключателя приборов и стартера; 9 — на блок предохранителя F3 до выключателя приборов и стартера; 10 — предохранитель 60 А; 11 — предохранитель 30 А
Предохранитель F5
Предохранитель F5 установлен на панели передка кабины.
Предохранитель F5
1 — К блоку предохранителей F4; 2 — предохранитель F5; 3 — перемычка; 4 — провод «Генератор-предохранитель»; 5 — провод «Аккумуляторная батарея — предохранитель»; 6 — провод предохранителей; 7 — к блоку предохранителей F1; 8 — провод предохранителей
КамАЗ 5490. Коды ошибок АКПП блока AS-Tronic (ZF)
КамАЗ-5490 – многоцелевой седельный тягач магистрального класса, с высокой грузоподъемностью, повышенным комфортом, агрегатами немецкого производства.
В создании участие принимали инженеры из концерна Daimler.
Прообразом КамАЗ 5490 стал Mercedes-Benz Axor, выпускающийся с 2001 года.
Блок предохранителей КамАЗ-5490 (65206, 65207).
| Обозначение | Номинал | Потребитель | Состояние выключателя основного питания / замка зажигания |
| FU1.1 | 5A | Блок управления ЭФУ | Вкл / ON |
| FU1.2 | 5A | Блок управления пневмоподвеской | Вкл / ON |
| FU1.3 | 5A | Блок управления электрооборудованием (CBCU) | Вкл / ON |
| FU1.4 | 5A | Блок управления EBS | Вкл / ON |
| FU1.5 | 5A | Блок управления двигателем ADM3 | Вкл / ON |
| FU1.6 | 10A | Блок управления системы нейтрализации | Вкл / ON |
| FU1.7 | 10A | Блок управления двигателем MR2 | Вкл / ON |
| FU1.8 | |||
| FU1.9 | 10A | Блок управления ретардером | Вкл / ON |
| FU1.10 | 5A | Разъем OBD диагностики | Вкл / ON |
| FU1.11 | 5A | Тахограф / комбинация приборов | Вкл / ON |
| FU1.12 | 5A | Разъем для спецнадстроек | Вкл / ON |
| FU2.1 | |||
| FU2.2 | 10A | Панель управления со стороны водителя | Вкл / ON |
| FU2.3 | |||
| FU2.4 | 5A | Обмотка возбуждения генератора | Вкл / ON |
| FU2.5 | 5A | Блок управления центральным замком | Вкл / ON |
| FU2.6 | |||
| FU2.7 | 5A | Привод управления люка | Вкл / ACC |
| FU2.8 | 20A | Кондиционер | Вкл / ACC |
| FU2.9 | 15A | Панель управления со стороны водителя | Вкл / ACC |
| FU2.10 | 15А | Панель управления дверь со стороны пассажира | Вкл / ACC |
| FU2.11 | 5A | Аудиосистема | Вкл / ACC |
| FU2.12 | 10A | Прикуриватель | Вкл / ACC |
| FU3.1 | 15А | Блок управления EBS | Вкл / 0 |
| FU3.2 | 15А | EBS прицепа | Вкл / 0 |
| FU3.3 | 15А | Блок управления пневмоподвеской | Вкл / 0 |
| FU3.4 | 15А | Осушитель | Вкл / 0 |
| FU3.5 | |||
| FU3.6 | 10А | Блок управления ретардером | Вкл / 0 |
| FU3.7 | 10А | Комбинация приборов | Вкл / 0 |
| FU3.8 | 20A | Блок управления ЭФУ | Вкл / 0 |
| FU3.9 | 10А | Разъем OBD диагностики | Вкл / 0 |
| FU3.10 | 10А | Блок управления электрооборудованием | Вкл / 0 |
| FU3.11 | 20A | Блок управления электрооборудованием CBCU гр.4 | Вкл / 0 |
| FU3.12 | 15А | Блок управления EBS | Вкл / 0 |
| FU4.1 | 20A | Электронасос подъема / опускания кабины | Вкл / 0 |
| FU4.2 | 10А | Освещение салона | Вкл / 0 |
| FU4.3 | 10А | Разъем для спецнадстроек | Вкл / 0 |
| FU4.4 | 5А | Питание клавиш и датчиков | Вкл / 0 |
| FU4.5 | 10А | Аудиосистема | Вкл / 0 |
| FU4.6 | 10А | Обогрев стекла | Вкл / 0 |
| FU4.7 | 10А | Фара сцепки | Вкл / 0 |
| FU4.8 | 10А | Розетка 24В | Вкл / 0 |
| FU4.9 | 10А | Звуковой сигнал | Вкл / 0 |
| FU4.10 | 5А | Реле дистанционного включения АКБ | Вкл / 0 |
| FU4.11 | |||
| FU4.12 | |||
| FU5.1 | 15А | Подогрев топлива в топливозаборнике | Не зависит / 0 |
| FU5.2 | 15А | Подогрев топлива в ФГОТ | Не зависит / 0 |
| FU5.3 | |||
| FU5.4 | 5А | Тахограф | Не зависит / 0 |
| FU5.5 | 10А | Блок управления двигателем ADM3 | Не зависит / 0 |
| FU5.6 | 15А | Блок управления системы нейтрализации | Не зависит / 0 |
| FU5.7 | 20А | Блок управления электрооборудованием CBCU гр.1 | Не зависит / 0 |
| FU5.8 | 20А | Блок управления электрооборудованием CBCU гр.2 | Не зависит / 0 |
| FU5.9 | 20А | Блок управления электрооборудованием CBCU гр.5 | Не зависит / 0 |
| FU5.10 | 20А | Блок управления электрооборудованием CBCU гр.6 | Не зависит / 0 |
| FU5.11 | 25А | ПЖД | Не зависит / 0 |
| FU5.12 | |||
| FU6.1 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.2 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.3 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.4 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.5 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.6 | 15А | Блок управления электрооборудованием MUX4-P | Не зависит / 0 |
| FU6.7 | 15A | Подогрев сиденья | Не зависит / ON |
| FU6.8 | |||
| FU6.9 | 15А | Блок управления центральным замком | Вкл / 0 |
Блок реле
| К1 | Реле режимов стеклоочистителя |
| К2 | Реле торможения стеклоочистителя |
| К3 | Реле фары сцепки |
| К4 | Реле звукового сигнала |
| К5 | Реле подогрева топлива |
| К6 | Реле блокировки опрокидывания кабины |
| К7 | Реле блокировки отключения АКБ |
| К8 | Реле кондиционера |
Расположение предохранителей и реле.
Блок предохранителей и реле установлен в панели приборов со стороны пассажира. Для доступа — необходимо отвернуть крепления и снять крышку блока предохранителей.
Покупайте запчасти у нас :
Предохранители и реле на а/м с двигателями класса Евро-5 и Евро-6
На автомобилях с двигателями экологического класса 5 и 6 устанавливается электронный блок управления электрооборудованием (ЭБУ ЭО) (см. рис. Расположение предохранителей и реле с электронным блоком управления).

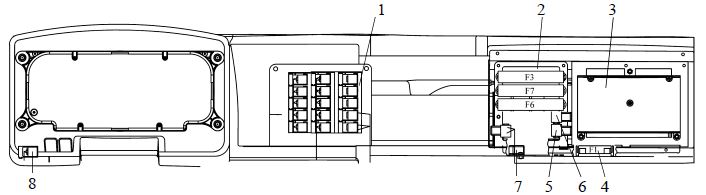

Расположение предохранителей и реле с электронным блоком управления
1 — Реле за панелью выключателей; 2 — блок предохранителей (F3, F7, F6); 3 — электронный блок управления электрооборудованием; 4 — предохранитель F1, 5 — реле звукового сигнала; 6 — реле включения фары сцепки; 7 – реле стартера; 8 – реле сигнализатора.
Реле за панелью выключателей
Реле за панелью выключателей для автомобилей с двигателями экологического класса 5
1 — Реле ЭФУ (для отдельных комплектаций); 2 — реле ЭФУ (для отдельных комплектаций); 3 — реле торможения; 4 — реле подогрева топлива; 5 — реле включения приборов и стартера; 6 — реле включения аккумуляторной батареи; 7 — реле управления питанием после замка выключателя приборов и стартера; 8 — реле розетки 12 В; 9 — реле останова стеклоочистителя; 10 — реле отключения радиоприёмника
Реле за панелью выключателей для автомобилей с двигателями экологического класса 6
1 — Реле сцепления; 2 — реле блокировки стартера; 3 — реле питания насоса; 4 — реле подогреваемой линии к форсунке; 5 — реле подогреваемой линии от насоса в бак; 6 — реле подогрева топлива; 7 — реле включения приборов и стартера; 8 — реле включения аккумуляторной батареи; 9 — реле управления питанием после замка выключателя приборов и стартера; 10 — реле розетки 12 В; 11 – реле подогреваемой линии от бака в насос; 12 — реле отключения радиоприёмника; 13 — реле останова стеклоочистителя; 14 — реле отопителя
Предохранитель F1
Предохранитель F1
1 – Питание; 2 — радиооборудование; 3 – жгут проводов цепи ЭФУ; 4 – на блок предохранителей F2; 5 – кабель осушителя; 6 – выключатель приборов и стартера; 7 – реле стартера; 8 – на блок предохранителя F3 после выключателя приборов и стартера; 9 — на блок предохранителя F3 до выключателя приборов и стартера; 10 – предохранитель 60 А; 11 – предохранитель 30 А
Предохранитель F5
Предохранитель F5 установлен на панели передка кабины.
Предохранитель F5
1 — к блоку предохранителей F4; 2 — предохранитель F5; 3 — перемычка; 4 — провод «Генератор-предохранитель»; 5 — провод «Аккумуляторная батарея — предохранитель»; 6 — провод предохранителей; 7 — к блоку предохранителей F1; 8 — провод предохранителей
Предохранители и реле на автомобилях Камаз
Предохранители и реле установлены в панели приборов со стороны пассажира. Доступ к предохранителям и реле открывается при вытягивании панели на себя.
Предохранители и реле на а/м с двигателями класса Евро-4
Расположение предохранителей и реле
1 – Реле за панелью выключателей; 2 — блок предохранителей (F2, F3, F4, F6); 3 – блок реле; 4 — предохранитель F1; 5 – реле стартера; 6 – реле сигнализатора; 7 – реле стеклоочистителя; 8 – реле-прерыватель указателей поворота.
Реле за панелью выключателей
1, 2, 3, 4 — См. в Таблице применяемых реле; 5- реле подогрева топлива; 6 — реле ЭФУ; 7 — реле дневных ходовых огней; 8 — реле датчика останова платформы; 9 — реле заднего противотуманного фонаря; 10 — реле маслоотделителя
| Поз. | Для двигателей Cummins | Для двигателей КАМАЗ |
|---|---|---|
| 1 | Реле АБС | |
| 2 | Реле блокировки стартера | Реле АБС |
| 3 | Реле торможения | |
| 4 | Реле сцепления | Реле вспомогательного тормоза |
Блок реле
Блок реле
1 – реле управления питанием после замка выключателя приборов и стартера; 2 — реле выключателя приборов и стартера; 3 – реле включения аккумуляторной батареи; 4 – реле сигналов торможения; 5 – реле заднего хода; 6 — реле звукового сигнала; 7 — реле ближнего света; 8 — реле дальнего света; 9 — реле задних противотуманных фар; 10 — реле противотуманных фар; 11 — реле габаритных огней
Предохранитель F1
Предохранитель F1
1 — Питание; 2 — радиооборудование; 3 — жгут проводов цепи ЭФУ; 4 — на блок предохранителей F2; 5 — кабель осушителя; 6 — выключатель приборов и стартера; 7 — реле стартера; 8 — на блок предохранителя F3 после выключателя приборов и стартера; 9 — на блок предохранителя F3 до выключателя приборов и стартера; 10 — предохранитель 60 А; 11 — предохранитель 30 А
Предохранитель F5
Предохранитель F5 установлен на панели передка кабины.
Предохранитель F5
1 — К блоку предохранителей F4; 2 — предохранитель F5; 3 — перемычка; 4 — провод «Генератор-предохранитель»; 5 — провод «Аккумуляторная батарея — предохранитель»; 6 — провод предохранителей; 7 — к блоку предохранителей F1; 8 — провод предохранителей
Блок предохранителей (F2, F3, F4, F6)
| Предохранитель F2 | |
|---|---|
| 1 | |
| 2 | Ближний свет правый, корректор |
| 3 | Ближний свет левый |
| 4 | Задний противотуманный фонарь |
| 5 | Дальний свет правый, контрольная лампа дальнего света |
| 6 | Дальний свет левый |
| 7 | |
| 8 | Габарит правый, подсветка приборов |
| 9 | Габарит левый |
| 10 | Противотуманные фары |
| 11 | Центральный переключатель света, прожектор |
| 12 | Маяки |
| 13 | Спальное место, подкапотная лампа, фонари автопоезда |
| Предохранитель F3 | ||
|---|---|---|
| 1 | Блокировка колес, радиоприёмник | После выключателя приборов и стартера |
| 2 | Сигнализатор утечки газа (на газовых автомобилях) | |
| 3 | Коробка отбора мощности, дневные ходовые огни, лебедка | |
| 4 | Электромагнитная муфта охлаждения двигателя, фонари заднего хода | |
| 5 | Обмотка реле выключателя массы | |
| 6 | Зуммер (звуковой сигнал), обмотка реле сигналов торможения | |
| 7 | Обмотка возбуждения генератора, подкачка шин | |
| 8 | Плафоны, подсветка вещевого ящика, питание комбинации приборов | До выключателя приборов и стартера |
| 9 | Розетка светильника подвесного, электродвигатели отопителя | |
| 10 | Звуковые сигналы, «+» розетки прицепа, сигналы торможения | |
| 11 | Вентилятор обдува водителя | |
| 12 | ||
| 13 | Обогрев зеркал, подогрев сидений | |
| Предохранитель F4 | ||
|---|---|---|
| 1 | ||
| 2 | Электронный спидометр, электронный тахометр | До выключателя приборов и стартера |
| 3 | АБС тягача | |
| 4 | АБС прицепа | |
| 5 | Приборы, электронный спидометр, электронный тахометр | |
| 6 | АБС тягача, реле (клапан) моторного тормоза | После выключателя приборов и стартера |
| 7 | АБС прицепа | |
| 8 | Датчик уровня газа (на газовых автомобилях) | |
| 9 | Питание стеклоочистителя | |
| 10 | Питание блока системы управления двигателем | |
| 11 | Электрофакельное устройство | |
| 12 | До выключателя приборов и стартера | |
| 13 | ||
| Предохранитель F6 (для двигателей КАМАЗ) | |||
|---|---|---|---|
| № | Назначение | Опция | Примечание |
| 1 | Блок управления двигателем | До выключателя приборов и стартера | |
| 2 | Блок управления двигателем | После выключателя приборов и стартера | |
| 3 | Разъем диагностики | До выключателя Реле торможения приборов и стартера | |
| Реле торможения | |||
| 4 | Контрольные лампы | Не используется | После выключателя приборов и стартера |
| 5 | Контрольные лампы | Не используется | До выключателя приборов и стартера |
| 6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
| 7 | Насос мочевины | Система нейтрализации отработавших газов | |
| 8 | Насос мочевины | До выключателя приборов и стартера | |
| Датчик NOх | |||
| 9 | — | — | |
| 10 | — | — | — |
| 11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
| 12 | Сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
| 13 | Блок управления АКПП | Автоматическая коробка передач* | |
| Предохранитель F6 (для двигателей CUMMINS) | |||
|---|---|---|---|
| № | Назначение | Опция | Примечание |
| 1 | Блок управления двигателем | До выключателя приборов и стартера | |
| 2 | Блок управления двигателем | После выключателя приборов и стартера | |
| 3 | Разъем диагностики | До выключателя приборов и стартера | |
| 4 | Резерв | После выключателя приборов и стартера | |
| 5 | Блок управления пневмоподвеской | Пневматическая подвеска* | До выключателя приборов и стартера |
| 6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
| 7 | Насос дозирующий | Система нейтрализации Grundfos | |
| 8 | Реле линий подогрева мочевины | ||
| Насос дозирующий | Система нейтрализации Grundfos | До выключателя приборов и стартера | |
| 9 | Резерв | ||
| 10 | Датчик NOх | После выключателя приборов и стартера | |
| 11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
| 12 | АКПП, сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
| 13 | Блок управления АКПП | Автоматическая коробка передач* | |
Предохранители и реле на а/м с двигателями класса Евро-5 и Евро-6
На автомобилях с двигателями экологического класса 5 и 6 устанавливается электронный блок управления электрооборудованием (ЭБУ ЭО) (см. рис. Расположение предохранителей и реле с электронным блоком управления).
Расположение предохранителей и реле с электронным блоком управления
1 — Реле за панелью выключателей; 2 — блок предохранителей (F3, F7, F6); 3 — электронный блок управления электрооборудованием; 4 — предохранитель F1, 5 — реле звукового сигнала; 6 — реле включения фары сцепки; 7 – реле стартера; 8 – реле сигнализатора.
Реле за панелью выключателей
Реле за панелью выключателей для автомобилей с двигателями экологического класса 5
1 — Реле ЭФУ (для отдельных комплектаций); 2 — реле ЭФУ (для отдельных комплектаций); 3 — реле торможения; 4 — реле подогрева топлива; 5 — реле включения приборов и стартера; 6 — реле включения аккумуляторной батареи; 7 — реле управления питанием после замка выключателя приборов и стартера; 8 — реле розетки 12 В; 9 — реле останова стеклоочистителя; 10 — реле отключения радиоприёмника
Реле за панелью выключателей для автомобилей с двигателями экологического класса 6
1 — Реле сцепления; 2 — реле блокировки стартера; 3 — реле питания насоса; 4 — реле подогреваемой линии к форсунке; 5 — реле подогреваемой линии от насоса в бак; 6 — реле подогрева топлива; 7 — реле включения приборов и стартера; 8 — реле включения аккумуляторной батареи; 9 — реле управления питанием после замка выключателя приборов и стартера; 10 — реле розетки 12 В; 11 – реле подогреваемой линии от бака в насос; 12 — реле отключения радиоприёмника; 13 — реле останова стеклоочистителя; 14 — реле отопителя
Предохранитель F1
Предохранитель F1
1 – Питание; 2 — радиооборудование; 3 – жгут проводов цепи ЭФУ; 4 – на блок предохранителей F2; 5 – кабель осушителя; 6 – выключатель приборов и стартера; 7 – реле стартера; 8 – на блок предохранителя F3 после выключателя приборов и стартера; 9 — на блок предохранителя F3 до выключателя приборов и стартера; 10 – предохранитель 60 А; 11 – предохранитель 30 А
Предохранитель F5
Предохранитель F5 установлен на панели передка кабины.
Предохранитель F5
1 — к блоку предохранителей F4; 2 — предохранитель F5; 3 — перемычка; 4 — провод «Генератор-предохранитель»; 5 — провод «Аккумуляторная батарея — предохранитель»; 6 — провод предохранителей; 7 — к блоку предохранителей F1; 8 — провод предохранителей
| Предохранитель F3 (с ЭБУ ЭО) | ||
|---|---|---|
| 1 | Блокировка колес, обогрев зеркал | После выключателя приборов и стартера |
| 2 | Маяки, сигнализатор утечки газа (на газовых автомобилях) | |
| 3 | Коробка отбора мощности, розетка 12В, выключатель гидромотора, распределитель гидросистемы, подъем заднего борта, лебедка (при наличии) | |
| 4 | Фара сцепки (для автомобилей с двигателем Е-5), фонарь заднего хода выключатель электромагнитной муфты (на газовых автомобилях) | |
| 5 | Реле выключателя приборов и стартера, сигнал КЛ15 для блока управления электрооборудованием (ЭБУ ЭО), питание датчиков указателей давления первого, второго контура | |
| 6 | Корректор фар, подогрев топлива | |
| 7 | Обмотка возбуждения генератора, датчик положения платформы | |
| 8 | Плафоны кабины, подсветка вещевого ящика, питание тахографа КЛ30 | До выключателя приборов и стартера |
| 9 | Розетка светильника подвесного, электродвигатели отопителя | |
| 10 | Звуковые сигналы, «+» розетки прицепа, питание выключателей | |
| 11 | Подкапотная лампа, фонари автопоезда, плафон спального места | |
| 12 | Питание преобразователя напряжения | |
| 13 | Обогрев сидений, радиоприёмник | |
| Блок предохранителей F7 (с ЭБУ ЭО) | ||
| 1 | Питание системы управления двигателем | Постоянный «+» |
| 2 | Постоянный «+» тахографа и комбинации приборов | |
| 3 | АБС тягача | |
| 4 | АБС прицепа | |
| 5 | Комбинация приборов КЛ15, тахограф КЛ15 | После выключателя приборов и стартера |
| 6 | АБС тягача | |
| 7 | АБС прицепа | |
| 8 | Питание блока управления электрооборудованием (ЭБУ ЭО) | До выключателя приборов и стартера |
| 9 | ||
| 10 | ||
| 11 | Выключатель массы, питание ЭБУ ЭО | Постоянный «+» |
| 12 | Питание ЭБУ ЭО | |
| 13 | ||
| Предохранитель F6 (для двигателей CUMMINS экологического класса 5) | |||
|---|---|---|---|
| № | Назначение | Опция | Примечание |
| 1 | Блок управления двигателем | До выключателя приборов и стартера | |
| 2 | Блок управления двигателем | После выключателя приборов и стартера | |
| 3 | Разъем диагностики | До выключателя приборов и стартера | |
| 4 | Резерв | После выключателя приборов и стартера | |
| 5 | Блок управления пневмоподвеской | Пневматическая подвеска* | До выключателя приборов и стартера |
| 6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
| 7 | Насос дозирующий | Система нейтрализации Grundfos | |
| 8 | Реле линий подогрева мочевины | До выключателя приборов и стартера | |
| Насос дозирующий | Система нейтрализации Grundfos | До выключателя приборов и стартера | |
| 9 | Резерв | ||
| 10 | Датчик NOх | После выключателя приборов и стартера | |
| 11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
| 12 | АКПП, сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
| 13 | Блок управления АКПП | Автоматическая коробка передач* | |
| Предохранитель F6 (для двигателей CUMMINS экологического класса 6) | |||
|---|---|---|---|
| № | Назначение | Опция | Примечание |
| 1 | Блок управления двигателем | До выключателя приборов и стартера | |
| 2 | Блок управления двигателем | После выключателя приборов и стартера | |
| 3 | Разъем диагностики | До выключателя приборов и стартера | |
| 4 | Резерв | После выключателя приборов и стартера | |
| 5 | Блок управления пневмоподвеской | Пневматическая подвеска* | До выключателя приборов и стартера |
| 6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
| 7 | Реле насоса дозирующего мочевину | До выключателя приборов и стартера | |
| 8 | Реле линий подогрева мочевины | ||
| 9 | Резерв | ||
| 10 | Датчики системы нейтрализации | После выключателя приборов и стартера | |
| 11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
| 12 | АКПП, сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
| 13 | Блок управления АКПП | Автоматическая коробка передач* | |
Блок силовых предохранителей
На отдельных комплектациях шасси, предназначенных для перевозки опасных грузов, на левом лонжероне за кабиной устанавливается дополнительный блок силовых предохранителей (см. рис. Расположение блока силовых предохранителей).
Расположение блока силовых предохранителей
1 – блок силовых предохранителей;
2 – предохранитель 100 А (цепь заряда аккумуляторной батареи);
3 – предохранитель 80 А (постоянный «+»)
Проверка и замена предохранителей
Электрические цепи защищены либо предохранителями с плавкой вставкой, либо автоматическими предохранителями.
Если перестал работать какой-либо электропотребитель, то необходимо его выключить и проверить исправность предохранителя. Заменить неисправный предохранитель.
Если предохранитель сработал, то определить в цепи место короткого замыкания проводов на массу автомобиля. Проверить цепь по направлению от предохранителя к потребителю. После устранения короткого замыкания заменить предохранитель.
При срабатывании автоматического предохранителя (при наличии) устранить причину срабатывания, затем снова включить автоматический предохранитель (см. рис. Автоматический предохранитель).
Автоматический предохранитель
1 – предохранитель выключен
Возможен также обрыв в цепи.
Для устранения обрыва обращаться в сервисный центр.
Во избежание ослабления и нарушения контактов не рекомендуется без надобности рассоединять штекерные соединения.
Рекомендуется заменять предохранители на предохранители ф. «ОАО «КОПИР», ф. «ETA» в соответствии с номиналом.
Внимание!
Не пользоваться предохранителями, расчитанными на более высокую силу тока (А) по сравнению с предписанной. Это может привести к повреждению электрооборудования и возгоранию кабелей.
Не шунтировать контакты и не ремонтировать предохранители.
Заменять предохранители только после устранения неисправности.
Где находится реле дворников на камазе 6520
На автомобилях с двигателями экологического класса 5 и 6 устанавливается электронный блок управления электрооборудованием (ЭБУ ЭО) (см. рис. Расположение предохранителей и реле с электронным блоком управления).
Расположение предохранителей и реле с электронным блоком управления
1 — Реле за панелью выключателей; 2 — блок предохранителей (F3, F7, F6); 3 — электронный блок управления электрооборудованием; 4 — предохранитель F1, 5 — реле звукового сигнала; 6 — реле включения фары сцепки; 7 – реле стартера; 8 – реле сигнализатора.
Реле за панелью выключателей
Реле за панелью выключателей для автомобилей с двигателями экологического класса 5
1 — Реле ЭФУ (для отдельных комплектаций); 2 — реле ЭФУ (для отдельных комплектаций); 3 — реле торможения; 4 — реле подогрева топлива; 5 — реле включения приборов и стартера; 6 — реле включения аккумуляторной батареи; 7 — реле управления питанием после замка выключателя приборов и стартера; 8 — реле розетки 12 В; 9 — реле останова стеклоочистителя; 10 — реле отключения радиоприёмника
Реле за панелью выключателей для автомобилей с двигателями экологического класса 6
1 — Реле сцепления; 2 — реле блокировки стартера; 3 — реле питания насоса; 4 — реле подогреваемой линии к форсунке; 5 — реле подогреваемой линии от насоса в бак; 6 — реле подогрева топлива; 7 — реле включения приборов и стартера; 8 — реле включения аккумуляторной батареи; 9 — реле управления питанием после замка выключателя приборов и стартера; 10 — реле розетки 12 В; 11 – реле подогреваемой линии от бака в насос; 12 — реле отключения радиоприёмника; 13 — реле останова стеклоочистителя; 14 — реле отопителя
Предохранитель F1
Предохранитель F1
1 – Питание; 2 — радиооборудование; 3 – жгут проводов цепи ЭФУ; 4 – на блок предохранителей F2; 5 – кабель осушителя; 6 – выключатель приборов и стартера; 7 – реле стартера; 8 – на блок предохранителя F3 после выключателя приборов и стартера; 9 — на блок предохранителя F3 до выключателя приборов и стартера; 10 – предохранитель 60 А; 11 – предохранитель 30 А
Предохранитель F5
Предохранитель F5 установлен на панели передка кабины.
Предохранитель F5
1 — к блоку предохранителей F4; 2 — предохранитель F5; 3 — перемычка; 4 — провод «Генератор-предохранитель»; 5 — провод «Аккумуляторная батарея — предохранитель»; 6 — провод предохранителей; 7 — к блоку предохранителей F1; 8 — провод предохранителей
1 – Реле за панелью выключателей; 2 — блок предохранителей (F2, F3, F4, F6); 3 – блок реле; 4 — предохранитель F1; 5 – реле стартера; 6 – реле сигнализатора; 7 – реле стеклоочистителя; 8 – реле-прерыватель указателей поворота.
Реле за панелью выключателей
1, 2, 3, 4 — См. в Таблице применяемых реле; 5- реле подогрева топлива; 6 — реле ЭФУ; 7 — реле дневных ходовых огней; 8 — реле датчика останова платформы; 9 — реле заднего противотуманного фонаря; 10 — реле маслоотделителя
Таблица применяемых реле
| Поз. | Для двигателей Cummins | Для двигателей КАМАЗ |
|---|---|---|
| 1 | Реле АБС | |
| 2 | Реле блокировки стартера | Реле АБС |
| 3 | Реле торможения | |
| 4 | Реле сцепления | Реле вспомогательного тормоза |
Блок реле
Блок реле
1 – реле управления питанием после замка выключателя приборов и стартера; 2 — реле выключателя приборов и стартера; 3 – реле включения аккумуляторной батареи; 4 – реле сигналов торможения; 5 – реле заднего хода; 6 — реле звукового сигнала; 7 — реле ближнего света; 8 — реле дальнего света; 9 — реле задних противотуманных фар; 10 — реле противотуманных фар; 11 — реле габаритных огней
Предохранитель F1
Предохранитель F1
1 — Питание; 2 — радиооборудование; 3 — жгут проводов цепи ЭФУ; 4 — на блок предохранителей F2; 5 — кабель осушителя; 6 — выключатель приборов и стартера; 7 — реле стартера; 8 — на блок предохранителя F3 после выключателя приборов и стартера; 9 — на блок предохранителя F3 до выключателя приборов и стартера; 10 — предохранитель 60 А; 11 — предохранитель 30 А
Предохранитель F5
Предохранитель F5 установлен на панели передка кабины.
Предохранитель F5
1 — К блоку предохранителей F4; 2 — предохранитель F5; 3 — перемычка; 4 — провод «Генератор-предохранитель»; 5 — провод «Аккумуляторная батарея — предохранитель»; 6 — провод предохранителей; 7 — к блоку предохранителей F1; 8 — провод предохранителей
Самосвал Камаз 65115 выпускался с 1995 года с различными двигателями класса Евро 3, Евро 4. В данной статье вы найдете описание предохранителей и реле Камаз 65115 класса Евро 3 и Евро 4, а так же для всех схожих моделей Камаз 4318, 5320, 65117, 6520 и т. д. по уровню выбросов, со схемами блоков, местами их расположения и фотографиями.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Назначение предохранителей и реле может отличаться от представленного. Сверяйте назначение со своей документацией или схемами на обратной стороне защитной крышки либо внутри блока.
p, blockquote 4,0,0,0,0 —>
Общая схема расположения блоков
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Блок реле за панелью выключателей
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
- Реле АБС
- Реле блокировки стартера
- Реле торможения
- Реле сцепления
- Реле подогрева топлива
- Реле ЭФУ
- Реле дневных ходовых огней
- Реле датчика останова платформы
- Реле заднего противотуманного фонаря
- Реле масло отделителя.
Блок предохранителей
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,1,0,0,0 —>
| 1 | Резерв |
| 2 | Ближний свет правый, корректор |
| 3 | Ближний свет левый |
| 4 | Задний противотуманный фонарь |
| 5 | Дальний свет правый, контрольная лампа дальнего света |
| 6 | Дальний свет левый |
| 7 | Резерв |
| 8 | Габарит правый, подсветка приборов |
| 9 | Габарит левый |
| 10 | Противотуманные фары |
| 11 | Центральный переключатель света, прожектор |
| 12 | Маяки |
| 13 | Спальное место, подкапотная лампа, фонари автопоезда |
p, blockquote 16,0,0,0,0 —>
| 1 | Блокировка колес, радиоприёмник |
| 2 | Сигнализатор утечки газа (на газовых автомобилях) |
| 3 | Коробка отбора мощности, дневные ходовые огни, лебедка |
| 4 | Электромагнитная муфта охлаждения двигателя, фонари заднего хода |
| 5 | Обмотка реле выключателя массы |
| 6 | Зуммер (звуковой сигнал), обмотка реле сигналов торможения |
| 7 | Обмотка возбуждения генератора, подкачка шин |
| 8 | Плафоны, подсветка вещевого ящика, питание комбинации приборов |
| 9 | Розетка светильника подвесного, электродвигатели отопителя |
| 10 | Звуковые сигналы, «+» розетки прицепа, сигналы торможения |
| 11 | Вентилятор обдува водителя |
| 12 | Резерв |
| 13 | Обогрев зеркал, подогрев сидений |
p, blockquote 17,0,0,0,0 —>
| 1 | Резерв |
| 2 | Электронный спидометр, электронный тахометр |
| 3 | АБС тягача |
| 4 | АБС прицепа |
| 5 | Приборы, электронный спидометр, электронный тахометр |
| 6 | АБС тягача, реле (клапан) моторного тормоза |
| 7 | АБС прицепа |
| 8 | Датчик уровня газа (на газовых автомобилях) |
| 9 | Питание стеклоочистителя |
| 10 | Питание блока системы управления двигателем |
| 11 | Электро факельное устройство |
| 12 | Резерв |
| 13 | Резерв |
ряд F6 (для двигателей КАМАЗ)
p, blockquote 18,0,0,0,0 —>
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| Реле торможения | |
| 4 | Контрольные лампы |
| 5 | Контрольные лампы |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос мочевины |
| 8 | Насос мочевины |
| Датчик NOх | |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Блок управления АКПП |
| 12 | Сигнал торможения ретардером |
| 13 | Блок управления АКПП |
ряд F6 (для двигателей CUMMINS)
p, blockquote 19,0,0,0,0 —>
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| 4 | Резерв |
| 5 | Блок управления пневмо подвеской |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос дозирующий |
| 8 | Реле линий подогрева мочевины |
| Насос дозирующий | |
| 9 | Резерв |
| 10 | Датчик NOх |
| 11 | Блок управления АКПП |
| 12 | АКПП, сигнал торможения ретардером |
| 13 | Блок управления АКПП |
Второй блок реле
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
- реле управления питанием после замка выключателя приборов и стартера
- реле выключателя приборов и стартера
- реле включения аккумуляторной батареи
- реле сигналов торможения
- реле заднего хода
- реле звукового сигнала
- реле ближнего света
- реле дальнего света
- реле задних противотуманных фар
- реле противотуманных фар
- реле габаритных огней
Предохранитель F1
p, blockquote 23,0,0,1,0 —>
p, blockquote 24,0,0,0,0 —>
- питание
- радиооборудование
- жгут проводов цепи ЭФУ
- на блок предохранителей F2
- кабель осушителя
- выключатель приборов и стартера
- реле стартера
- на блок предохранителя F3 после выключателя приборов и стартера
- на блок предохранителя F3 до выключателя приборов и стартера
- предохранитель 60 А
- предохранитель 30 А
Предохранитель под капотом
Блок силовых предохранителей может быть установлен на панели передка кабины.
Для соединения всех электросистем и устройств в автомобиле применяется электросеть, которая позволяет собрать воедино все компоненты. Электросхема КАМАЗ-65115 цветная представляет собой схему с обозначением всех электрических элементов, использование которой актуально при ремонте проводки. Подробнее об элементах схемы, а также неисправностях проводки вы сможете узнать из этого материала.
Электрическая схема
Ниже представлена общая цветная схема электропроводки КАМАЗ. Цвет линий на изображении должен соответствовать цвету кабелей штатной проводки. Также здесь схематически обозначены все датчики и устройства, подключенные к бортовой сети авто.
Особенности электрооборудования
Теперь перейдем к описанию электрической схемы КАМАЗ.
Все модели грузовиков КАМАЗ 6520, 55102 и другие оснащены такими подсистемами:
- Запуска силового агрегата.
- Поворотные фонари, а также световая аварийная сигналка.
- Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
- Освещение салона транспортного средства.
- Головное освещение. В него входят фары ближнего и дальнего света, противотуманки, если они установлены на авто, стоп-сигналы, габариты.
- Приборка. Этот узел считается одним из основных в бортовой сети, поскольку в нем сосредоточены основные датчики, устройства и приборы, в том числе тахометр, спидометр, датчик уровня горючего и т. д. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза и т.д. Благодаря индикаторам водитель может косвенно определить состояние некоторых узлов.
- Противоугонная система автомобиля, если она установлена.
- Блок с предохранителями. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
- Блок управления, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто.
- Аудиосистема, если автомобиль оборудован ею.
Чтобы электросхема КАМАЗ работала в нормальном режиме, состояние проводки должно быть как минимум удовлетворительным.
Кроме того, работа электроцепи возможна при исправных:
Как определить неисправность?
Есть несколько вариантов диагностики исправности электроцепи авто, которые можно осуществить в домашних условиях. К примеру, можно проверить наличие напряжение на определенном участке, для этого можно использовать мультиметр или контрольную лампочку.
Итак, если цепь неисправна, порядок действий следующий:
- Для начала необходимо подключить один из щупов тестера или контрольной лампы к клемме «-» АКБ, также его можно соединить с кузовом грузовика.
- Второй щуп необходимо подключить к соединению диагностируемого участка, при этом желательно, чтобы он был установлен как можно ближе либо к АКБ, либо к предохранителю.
- Если в результате подключения контрольная лампочка начала гореть или на дисплее мультиметра появилось напряжение, это значит, что данный участок цепи работает нормально. То есть все элементы подключены, как нужно, и ремонт проводки не требуется. Но при этом нужно учитывать, что в некоторых цепях напряжение может присутствовать в том случае, если ключ в замке зажигания повернуть в определенное положение.
- Далее, производится диагностика остальных участков цепи, процедура осуществляется аналогичным образом.
- Если вы найдете точку, где напряжения нет, то скорей всего, причина проблемы кроется между этой точкой и последним участком, где напряжение имеется.
- Нужно отметить, что в большинстве случаев проблемы с проводкой обусловлены именно плохим контактом.
Также в домашних условиях можно попытаться найти короткое замыкание в системе:
Возможные неисправности проводки
Для автомобилей КАМАЗ 55111 и других моделей характерны следующие неисправности электроцепи:
Видео «Процесс ремонта подсветки и электроцепи автомобиля КАМАЗ»
ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.
Где находится реле стартера камаз 6520
Расположение предохранителей и реле.
Блок предохранителей и реле установлен в панели приборов со стороны пассажира.
Доступ к блоку предохранителей.
1 — крышка блока предохранителей; 2 — крепление крышки.
Для доступа к блоку предохранителей отвернуть крепления и снять крышку блока предохранителей.
6520-3747195 Установка реле блокировки стартера КамАЗ-6520 (Euro-2, 3). Каталог 2009г.
ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.
| Номер | 3302.3777010-20 |
| Наименование | Реле блокировки стартера |
| Кол-во на «Количество» | 1 |
| Модель | 3302 |
| Группа | Электрооборудование |
| Подгруппа | 3777 |
| Порядковый номер детали | 010 |
| Дополнительно | Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
Номер детали на чертеже:
Реле блокировки стартера
Заводской номер: 3302.3777010-20 Количество на модель: 1
| Номер | 6722.3777 |
| Наименование | Реле блокировки стартера |
| Кол-во на «Количество» | 1 |
Номер детали на чертеже:
Реле блокировки стартера
Заводской номер: 6722.3777 Количество на модель: 1
Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.
Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.
Реле стартера Камаз 6520 где находится?
Предохранители и реле на а/м с двигателями класса Евро-4
Расположение предохранителей и реле
1 – Реле за панелью выключателей; 2 — блок предохранителей (F2, F3, F4, F6); 3 – блок реле; 4 — предохранитель F1; 5 – реле стартера; 6 – реле сигнализатора; 7 – реле стеклоочистителя; 8 – реле-прерыватель указателей поворота.
Реле за панелью выключателей
1, 2, 3, 4 — См. в Таблице применяемых реле; 5- реле подогрева топлива; 6 — реле ЭФУ; 7 — реле дневных ходовых огней; 8 — реле датчика останова платформы; 9 — реле заднего противотуманного фонаря; 10 — реле маслоотделителя
Таблица применяемых реле
Поз. Для двигателей Cummins Для двигателей КАМАЗ
| 1 | Реле АБС | |
| 2 | Реле блокировки стартера | Реле АБС |
| 3 | Реле торможения | |
| 4 | Реле сцепления | Реле вспомогательного тормоза |
Блок реле
Блок реле
1 – реле управления питанием после замка выключателя приборов и стартера; 2 — реле выключателя приборов и стартера; 3 – реле включения аккумуляторной батареи; 4 – реле сигналов торможения; 5 – реле заднего хода; 6 — реле звукового сигнала; 7 — реле ближнего света; 8 — реле дальнего света; 9 — реле задних противотуманных фар; 10 — реле противотуманных фар; 11 — реле габаритных огней
Предохранитель F1
Предохранитель F1
1 — Питание; 2 — радиооборудование; 3 — жгут проводов цепи ЭФУ; 4 — на блок предохранителей F2; 5 — кабель осушителя; 6 — выключатель приборов и стартера; 7 — реле стартера; 8 — на блок предохранителя F3 после выключателя приборов и стартера; 9 — на блок предохранителя F3 до выключателя приборов и стартера; 10 — предохранитель 60 А; 11 — предохранитель 30 А
Предохранитель F5
Предохранитель F5 установлен на панели передка кабины.
Предохранитель F5
1 — К блоку предохранителей F4; 2 — предохранитель F5; 3 — перемычка; 4 — провод «Генератор-предохранитель»; 5 — провод «Аккумуляторная батарея — предохранитель»; 6 — провод предохранителей; 7 — к блоку предохранителей F1; 8 — провод предохранителей
Блок предохранителей (F2, F3, F4, F6)
Предохранитель F2
| 1 | |
| 2 | Ближний свет правый, корректор |
| 3 | Ближний свет левый |
| 4 | Задний противотуманный фонарь |
| 5 | Дальний свет правый, контрольная лампа дальнего света |
| 6 | Дальний свет левый |
| 7 | |
| 8 | Габарит правый, подсветка приборов |
| 9 | Габарит левый |
| 10 | Противотуманные фары |
| 11 | Центральный переключатель света, прожектор |
| 12 | Маяки |
| 13 | Спальное место, подкапотная лампа, фонари автопоезда |
Предохранитель F3
| 1 | Блокировка колес, радиоприёмник | После выключателя приборов и стартера |
| 2 | Сигнализатор утечки газа (на газовых автомобилях) | |
| 3 | Коробка отбора мощности, дневные ходовые огни, лебедка | |
| 4 | Электромагнитная муфта охлаждения двигателя, фонари заднего хода | |
| 5 | Обмотка реле выключателя массы | |
| 6 | Зуммер (звуковой сигнал), обмотка реле сигналов торможения | |
| 7 | Обмотка возбуждения генератора, подкачка шин | |
| 8 | Плафоны, подсветка вещевого ящика, питание комбинации приборов | До выключателя приборов и стартера |
| 9 | Розетка светильника подвесного, электродвигатели отопителя | |
| 10 | Звуковые сигналы, «+» розетки прицепа, сигналы торможения | |
| 11 | Вентилятор обдува водителя | |
| 12 | ||
| 13 | Обогрев зеркал, подогрев сидений |
Предохранитель F4
| 1 | ||
| 2 | Электронный спидометр, электронный тахометр | До выключателя приборов и стартера |
| 3 | АБС тягача | |
| 4 | АБС прицепа | |
| 5 | Приборы, электронный спидометр, электронный тахометр | |
| 6 | АБС тягача, реле (клапан) моторного тормоза | После выключателя приборов и стартера |
| 7 | АБС прицепа | |
| 8 | Датчик уровня газа (на газовых автомобилях) | |
| 9 | Питание стеклоочистителя | |
| 10 | Питание блока системы управления двигателем | |
| 11 | Электрофакельное устройство | |
| 12 | До выключателя приборов и стартера | |
| 13 |
Предохранитель F6 (для двигателей КАМАЗ)
| № | Назначение | Опция | Примечание |
| 1 | Блок управления двигателем | До выключателя приборов и стартера | |
| 2 | Блок управления двигателем | После выключателя приборов и стартера | |
| 3 | Разъем диагностики | До выключателя Реле торможения приборов и стартера | |
| Реле торможения | |||
| 4 | Контрольные лампы | Не используется | После выключателя приборов и стартера |
| 5 | Контрольные лампы | Не используется | До выключателя приборов и стартера |
| 6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
| 7 | Насос мочевины | Система нейтрализации отработавших газов | |
| 8 | Насос мочевины | До выключателя приборов и стартера | |
| Датчик NOх | |||
| 9 | — | — | |
| 10 | — | — | — |
| 11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
| 12 | Сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
| 13 | Блок управления АКПП | Автоматическая коробка передач* |
Предохранитель F6 (для двигателей CUMMINS)
| № | Назначение | Опция | Примечание |
| 1 | Блок управления двигателем | До выключателя приборов и стартера | |
| 2 | Блок управления двигателем | После выключателя приборов и стартера | |
| 3 | Разъем диагностики | До выключателя приборов и стартера | |
| 4 | Резерв | После выключателя приборов и стартера | |
| 5 | Блок управления пневмоподвеской | Пневматическая подвеска* | До выключателя приборов и стартера |
| 6 | Блок управления пневмоподвеской | Пневматическая подвеска* | После выключателя приборов и стартера |
| 7 | Насос дозирующий | Система нейтрализации Grundfos | |
| 8 | Реле линий подогрева мочевины | ||
| Насос дозирующий | Система нейтрализации Grundfos | До выключателя приборов и стартера | |
| 9 | Резерв | ||
| 10 | Датчик NOх | После выключателя приборов и стартера | |
| 11 | Блок управления АКПП | Автоматическая коробка передач* | До выключателя приборов и стартера |
| 12 | АКПП, сигнал торможения ретардером | Ретардер* | После выключателя приборов и стартера |
| 13 | Блок управления АКПП | Автоматическая коробка передач* |
Схема подключения реле стартера камаз – Реле стартера камаз. Схема подключения стартера камаз. Нужная схема электропроводки камаз при ремонте стартера своими руками с видео и фото материалами и инстру
- Располагается он на картере маховика с водительской стороны.
- Крепится при помощи 3-х болтов и шпильки.
- Электрический двигатель стартера последовательного возбуждения работает от постоянного тока .
Кроме самого корпуса в нем насчитываются такие составляющие, как:
- якорь,
- обмотка возбуждения,
- щетка и коллектор,
- вал привода,
- две крышки (передняя и задняя).
Корпус устройства выполняет роль магнитопровода с закрепленными на нем сердечниками. Передняя крышка стартера закрывает непосредственно механизм привода, в то время, как задняя – узел со щетками и коллекторами. В обмотке возбуждения применяют провод из меди прямоугольного сечения
Один его конец выходит на изолированный вывод корпуса, другой – на положительные щетки. Изолирование витков обмотки происходит с помощью пропитанной кабельной бумаги.
Как снимать стартер на КАМАЗе?
Ремонт стартера осуществляется на специальном стенде, поэтому устройство необходимо не только снять с машины, но и разобрать. Для этого необходимо провести следующие манипуляции:
— открутить гайки на корпусе стартера и крышке реле; — снять перемычки между обмоткой возбудителя и выводным болтом тягового реле; — открутить гайки, которые крепят траверсу (они находятся на крышке реле со стороны коллектора); — отогнуть замковые шайбы; — открутить болты и снять крышку со стороны коллектора; — открутить винты, которые крепят щетки и выводы обмотки к траверсе; — снять щетки; — отвертеть винт на регулировочном фланце; — снять ось рычага; — открутить винт со стороны крышки привода; — снять реле вместе с якорем; — отогнуть замковые шайбы и открутить болты; — снять крышку со стороны привода (крышку привода необходимо снимать вместе с приводом и рычагом); — снять упорную шайбу, из корпуса вытащить якорь стартера.
Разновидности
Существует несколько типов данных механизмов:
Стартер КамАЗа относится к первому типу устройств. Данный механизм является наиболее мощным, поскольку здесь передачу крутящего момента с якоря на шестерню осуществляет редуктор. Такие стартеры обладают не только высокой мощностью, но и хорошим пусковым моментом. Также они имеют большой срок эксплуатации. Данные виды стартеров используются на 90 процентах современных автомобилей.
Что касается безредукторных элементов, они действуют следующим образом. После поступления напряжения на электромагнитный включатель, шестерня бендикса перемещается и зацепляет венец маховика. Ток поступает на якорь. Происходит вращение. Шестерня с валом совмещаются благодаря муфте свободного хода. После успешного запуска двигателя данное соединение ослабляется. Подача тока прекращается, и шестерня возвращается в свое исходное положение. Ввиду низкого КПД и малой ремонтопригодности, безредукторные элементы практически не используются в автомобильной отрасли.
Типичные неисправности стартера и способы их диагностики
Для стартера на КАМАЗе характерны следующие неисправности:
- при включении зажигания стартер не срабатывает;
- не включается тяговое реле;
- при включении стартер издает повторяющиеся щелчки реле, шестерня привода задевает венец маховика;
- при работе стартера слышен шум шестерен;
- якорь стартера совершает вращения, но при этом не проворачивает коленчатый вал.
При возникновении ситуации номер 1 следует проверить втягивающую обмотку тягового реле: возможен обрыв цепи или короткое замыкание. В случае необходимости замените втягивающие реле. Также причиной неисправности, указанной в пункте 1, может быть отсутствие контакта между коллектором и щетками. В таком случае необходимо заменить щетки или их пружины.
Если после всех этих процедур стартер всё еще не работает, тогда попробуйте заменить реле РС530, возможно, оно вышло из строя.
В случае, если не включается тяговое реле (пункт 2), необходимо:
— проверить обмотку реле РС530, если нужно — перемотать её; — проверить исправность выключателя стартера; — убедиться, что втягивающая обмотка на тяговом реле цела (возможен обрыв). В противном случае придется заменить всё реле.
Если при работе стартера КАМАЗа слышны щелчки и удары (пункт 3), необходимо:
— проверить надежность контакта цепи тягового реле стартера. Если есть неисправности — устранить их; — убедиться, что исправна обмотка и контактные соединения реле РС530. При необходимости заменить реле РС530 или перемотать обмотку.
Причины неисправности, указанной в пункте №4, могут быть следующими:
— неправильно отрегулирован момент замыкания контактов тягового реле. Для устранения неисправности необходимо отрегулировать зазор между упорной шайбой и шестерней; — забитые торцы зубьев шестерни венца маховика или привода стартера. Есть несколько способов устранения данной неисправности. Первый — заменить шестерню привода или венец маховика. Второй — восстановить зубья путём наплавки. Третий — зачистить неровности на зубьях.
Если стартер на КАМАЗе проворачивает якорь, но никак не взаимодействует с коленчатым валом (пункт №5), необходимо:
— проверить правильность регулировки стартера; — убедиться в целостности зубьев венца маховика и шестерен привода.
Стартер КАМАЗа — это довольно сложное устройство, ремонт которого необходимо проводить на специальном стенде. Если у Вас нет нужного оборудования и достаточного опыта, тогда лучше довериться специализированным СТО.
Знакомая многим автолюбителям ситуация, когда после 2-3-х неудачных попыток запустить мотор, под капотом раздается треск втягивающего реле и стартер отказывается прокручивать двигатель. Особенно это актуально в зимний период, когда емкость аккумулятора падает и он быстро разряжается.
Для того, чтобы лучше понять причину неисправности втягивающего реле (ВР), давайте вкратце вспомним устройство самого стартера и по какой схеме он работает на автомобиле.
Напомним
Стартер автомобиля является электрическим двигателем кратковременного действия. Если силовой агрегат не запускается с трех-пяти попыток, то нужно искать причину и не крутить его зря, так как это в большинстве случаев отражается на его дальнейшем существовании. Говоря простым языком — не стоит его «насиловать».
Устройство автомобильного стартера
Стартер состоит из корпуса (внутри которого расположена обмотка статора) и ротора, вращающегося на двух подшипниках, а также втягивающего реле.
На конце вала ротора находится обгонная муфта (бендекс) снабженная зубчатой шестерней, которая при пуске входит в зацепление с маховиком коленчатого вала.
В задачу реле входит запуск стартера и обеспечение соединения с маховиком для пуска двигателя.
Устройство реле
Реле состоит из корпуса, в котором размещены обмотки, сердечника, возвратной пружины, центрального контакта, крышки с двумя силовыми контактами, выполненных в виде болтов, резьба которых выступает из крышки. В крышке также имеется разъем, куда приходит питание от замка зажигания в момент пуска двигателя.
На один из болтов приходит постоянный «плюс» с аккумуляторной батареи, а второй контакт соединен со статорной обмоткой.
Основные симптомы неисправной работы пускового устройства
Для определения возможных неисправностей стартера придется обратить внимание на его поведение, а также издаваемые звуки.
- Так, если тяговое реле срабатывает, но коленчатый вал не проворачивается, начнем с проверки заряда аккумуляторов. Причиной может быть засорение грязью и пылью щеток либо коллектора. При этом само тяговое реле может иметь подгоревшие или окисленные контакты.
- После запуска двигателя может продолжаться вращение якоря стартера. Это может означать, что сломались пружины реле, которые необходимо заменить новыми. Может произойти приваривание контактного диска к болтам. В данном случае нам понадобится схема проводки КАМАЗ, чтобы зачистить сам диск и болты, либо заменить их. При необходимости может потребоваться замена реле блокировки стартера.
- Другая ситуация – при попытке запуска наблюдаются характерные щелчки, которые издает тяговое реле. В таком случае необходимо начать с проверки контактных соединений в цепи самого реле и восстановления надежности контактов. В случае необходимости, может понадобиться и замена самого втягивающего.
Обратите внимание! Может отсутствовать контакт между щетками и коллектором, и в этом случае меняются либо сами щетки, либо их пружины.
- Если проводка на КАМАЗ была собрана с нарушением регулировки контактов в момент замыкания, включение стартера будет сопровождаться скрежетом шестерни привода. Понадобится регулировка зазора между упорной шайбой и шестерней. При попытке запуска двигателя может наблюдаться скрежет шестерен, но запуска не происходит.
Визуально проверяем состояние контактов и жгутов проводки
Это значит, что дело может быть в неверно отрегулированном моменте замыкания контактов тягового реле. Или же торцы зубьев шестеренки маховика либо привода забились. В таком случае придется или заменять шестерни новыми или попытаться восстановить зубья. Реанимируют их способом наплавки.
Совет: Как минимум, сначала попытайтесь зачистить на них неровности.
Возможна ситуация, когда вращения якоря продолжаются, но коленчатый вал не проворачивается, что означает, что между ними нет взаимодействия. Прежде всего, проверьте правильность регулировки стартера. После этого убедитесь в том, что зубья шестерен привода и венца маховика находятся в неизношенном состоянии.
Читать дальше: Повторный проезд на запрещающий сигнал светофора
Приступаем к демонтажу стартера КАМАЗ
Для того чтобы провести ремонтные работы, нам потребуется специальный стенд, на котором будем разбирать данный блок, и схема электропроводки КАМАЗ.
Схема кликабельна — 1600х1088
Демонтаж этого блока начинается с того, что отключаем «массу». Если возникают сложности , прочтите статью проблема с «массой» на нашем сайте.
После этого поднимаем кабину и отсоединяем ту проводку, которая подходит к реле стартера.
Итак, наши действия будут следующими:
- откручиваем гайки на корпусе стартера и на крышке реле;
- снимаем перемычки, соединяющие обмотку возбудителя и выводной болт тягового реле;
- далее необходимо отвинтить гайки, крепящие траверсу, расположенные со стороны коллектора;
- откручиваем замковые шайбы;
- снимаем крышку со стороны нахождения коллектора после откручивания болтов;
- выкручиваем винты, которыми крепятся щетки к траверсе;
- можно, наконец, снимать сами щетки;
- выкручиваем винт регулировочного фланца и демонтируем ось рычага;
- крышка привода закреплена винтом – выкручиваем его;
- снимаем реле одновременно с якорем;
- отгибаем замковые шайбы и выкручиваем болты;
- крышку привода демонтируем одновременно с самим приводом и рычагом;
- заканчиваем снятием упорной шайбы, после чего извлекается якорь стартера.
Теперь устройство готово к диагностике либо ремонту, если остальная проводка на КАМАЗе в исправности.
На что нужно обратить внимание
Как проходит проверка разобранного стартера
Разберем основные этапы проверки работоспособности:
Важно! В случае, когда лампа горит, значит, реле исправно.
- Проверяем реле включения стартера. Находится оно под панелью предохранителей. Подводим «+» к выводу «К». Если есть щелчки контактов, а контрольная лампа горит при подключении к проводу черного цвета, это говорит о том, что реле включения работает.
Внутренние элементы пускового устройства
- Проверка реле блокировки устройства. Его не удастся проверить обычной контрольной лампой, т.к. собирается оно из полупроводниковых приборов. Узнать его работоспособность можно только с помощью специального прибора. Однако выход его из строя не обязательно приведет к проблемам запуска двигателя.
- Проверяем электромотор стартера. Проверить его исправность необходимо на стенде, в разобранном виде. Данная процедура является наиболее сложной и трудоемкой и занимает около получаса.
Как правило, проверка работоспособности этого пускового устройства происходит по таким факторам, как величина используемого тока и частота вращения на холостом ходу. Полученные данные сверяются с теми, которые предусмотрены для данного типа стартера.
Предохранитель F5
Предохранитель F5 установлен на панели передка кабины.
Предохранитель F5 1 – К блоку предохранителей F4; 2 – предохранитель F5; 3 – перемычка; 4 – провод «Генератор-предохранитель»; 5 – провод «Аккумуляторная батарея – предохранитель»; 6 – провод предохранителей; 7 – к блоку предохранителей F1; 8 – провод предохранителей
Система пуска двигателя автомобиля КамАЗ может находиться в трех альтернативных состояниях: исправном, работоспособном и неисправном (отказ)
При исправном состоянии система пуска обеспечивает пуск двигателя, а состояние всех приборов отвечает требованиям, предъявляемым техническими условиями.
При работоспособном состоянии система обеспечивает уверенный пуск двигателя, но техническое состояние некоторых приборов не соответствует техническим условиям.
При неисправном состоянии (отказе) пуск двигателя невозможен из-за неисправности одного или нескольких приборов системы.
Читать дальше: Авто из германии на запчасти без растаможки
Исправное состояние системы рассматривать не будем, так как перед нами не ставится задача определить срок безотказной работы системы по числу пусков или по пробегу автомобиля.
Для выполнения большинства задач достаточно иметь систему в работоспособном состоянии, когда система обеспечивает уверенный пуск двигателя.
Поэтому в первую очередь рассмотрим отказ системы и возможные неисправности, укажем способы их быстрого определения и устранения.
Система состоит из семи приборов, каждый из которых влияет на работу всей системы.
Предохранители и реле Камаз 65115 Евро 3 / 4 с описанием и схемами блоков
Самосвал Камаз 65115 выпускался с 1995 года с различными двигателями класса Евро 3, Евро 4. В данной статье вы найдете описание предохранителей и реле Камаз 65115 класса Евро 3 и Евро 4, а так же для всех схожих моделей Камаз 4318, 5320, 65117, 6520 и т. д. по уровню выбросов, со схемами блоков, местами их расположения и фотографиями.
Назначение предохранителей и реле может отличаться от представленного. Сверяйте назначение со своей документацией или схемами на обратной стороне защитной крышки либо внутри блока.
[описание для моделей Камаз класса Евро 5]
Общая схема расположения блоков
Описание
- Блок реле за панелью выключателей
- Блок предохранителей (F2, F3, F4, F6)
- Второй блок реле
- Предохранитель F1
- Реле стартера
- Реле сигнализатора
- Реле стеклоочистителя
- Реле — прерыватель указателей поворота.
Блок реле за панелью выключателей
Схема
Назначение
- Реле АБС
- Реле блокировки стартера
- Реле торможения
- Реле сцепления
- Реле подогрева топлива
- Реле ЭФУ
- Реле дневных ходовых огней
- Реле датчика останова платформы
- Реле заднего противотуманного фонаря
- Реле масло отделителя.
Блок предохранителей
Фото — схема
Общее обозначение
ряд F2
| 1 | Резерв |
| 2 | Ближний свет правый, корректор |
| 3 | Ближний свет левый |
| 4 | Задний противотуманный фонарь |
| 5 | Дальний свет правый, контрольная лампа дальнего света |
| 6 | Дальний свет левый |
| 7 | Резерв |
| 8 | Габарит правый, подсветка приборов |
| 9 | Габарит левый |
| 10 | Противотуманные фары |
| 11 | Центральный переключатель света, прожектор |
| 12 | Маяки |
| 13 | Спальное место, подкапотная лампа, фонари автопоезда |
ряд F3
| 1 | Блокировка колес, радиоприёмник |
| 2 | Сигнализатор утечки газа (на газовых автомобилях) |
| 3 | Коробка отбора мощности, дневные ходовые огни, лебедка |
| 4 | Электромагнитная муфта охлаждения двигателя, фонари заднего хода |
| 5 | Обмотка реле выключателя массы |
| 6 | Зуммер (звуковой сигнал), обмотка реле сигналов торможения |
| 7 | Обмотка возбуждения генератора, подкачка шин |
| 8 | Плафоны, подсветка вещевого ящика, питание комбинации приборов |
| 9 | Розетка светильника подвесного, электродвигатели отопителя |
| 10 | Звуковые сигналы, «+» розетки прицепа, сигналы торможения |
| 11 | Вентилятор обдува водителя |
| 12 | Резерв |
| 13 | Обогрев зеркал, подогрев сидений |
ряд F4
| 1 | Резерв |
| 2 | Электронный спидометр, электронный тахометр |
| 3 | АБС тягача |
| 4 | АБС прицепа |
| 5 | Приборы, электронный спидометр, электронный тахометр |
| 6 | АБС тягача, реле (клапан) моторного тормоза |
| 7 | АБС прицепа |
| 8 | Датчик уровня газа (на газовых автомобилях) |
| 9 | Питание стеклоочистителя |
| 10 | Питание блока системы управления двигателем |
| 11 | Электро факельное устройство |
| 12 | Резерв |
| 13 | Резерв |
ряд F6 (для двигателей КАМАЗ)
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| Реле торможения | |
| 4 | Контрольные лампы |
| 5 | Контрольные лампы |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос мочевины |
| 8 | Насос мочевины |
| Датчик NOх | |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Блок управления АКПП |
| 12 | Сигнал торможения ретардером |
| 13 | Блок управления АКПП |
ряд F6 (для двигателей CUMMINS)
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| 4 | Резерв |
| 5 | Блок управления пневмо подвеской |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос дозирующий |
| 8 | Реле линий подогрева мочевины |
| Насос дозирующий | |
| 9 | Резерв |
| 10 | Датчик NOх |
| 11 | Блок управления АКПП |
| 12 | АКПП, сигнал торможения ретардером |
| 13 | Блок управления АКПП |
Второй блок реле
Схема
Расшифровка
- реле управления питанием после замка выключателя приборов и стартера
- реле выключателя приборов и стартера
- реле включения аккумуляторной батареи
- реле сигналов торможения
- реле заднего хода
- реле звукового сигнала
- реле ближнего света
- реле дальнего света
- реле задних противотуманных фар
- реле противотуманных фар
- реле габаритных огней
Предохранитель F1
Схема
Описание
- питание
- радиооборудование
- жгут проводов цепи ЭФУ
- на блок предохранителей F2
- кабель осушителя
- выключатель приборов и стартера
- реле стартера
- на блок предохранителя F3 после выключателя приборов и стартера
- на блок предохранителя F3 до выключателя приборов и стартера
- предохранитель 60 А
- предохранитель 30 А
Предохранитель под капотом
Блок силовых предохранителей может быть установлен на панели передка кабины.
Схема
Обозначение
- к блоку предохранителей F4
- предохранитель F5
- перемычка
- провод «Генератор — предохранитель»
- провод «Аккумуляторная батарея — предохранитель»
- провод предохранителей
- к блоку предохранителей F1
- провод предохранителей.
Есть чем дополнить материал? Пишите всё в комментарии.
Назначение предохранителей и реле КАМАЗ Евро-3, Евро -4
Документация / Схемы грузовые / Реле и предохранители КАМАЗ 65115 E-3, Е-4 /
Расположение предохранителей и реле
1 – Реле за панелью выключателей; 2 — блок предохранителей (F2, F3, F4, F6); 3 – блок реле; 4 — предохранитель F1; 5 – реле стартера; 6 – реле сигнализатора; 7 – реле стеклоочистителя; 8 – реле-прерыватель указателей поворота.
Реле за панелью выключателей
1, 2, 3, 4 — См. в Таблице применяемых реле; 5- реле подогрева топлива; 6 — реле ЭФУ; 7 — реле дневных ходовых огней; 8 — реле датчика останова платформы; 9 — реле заднего противотуманного фонаря; 10 — реле маслоотделителя
Таблица применяемых реле
Поз. Для двигателей Cummins Для двигателей КАМАЗ
| 1 | Реле АБС | |
| 2 | Реле блокировки стартера | Реле АБС |
| 3 | Реле торможения | |
| 4 | Реле сцепления | Реле вспомогательного тормоза |
Блок реле
K1 – реле управления питанием после замка выключателя приборов и стартера;
K2 – реле выключателя приборов и стартера;
K3 – реле включения аккумуляторной батареи;
K4 – реле сигналов торможения;
K5 – реле заднего хода;
K6 – реле звукового сигнала;
K7 – реле ближнего света;
K8 – реле дальнего света;
K9 – реле задних противотуманных фар;
K10 – реле противотуманных фар;
K11 – реле габаритных огней
Блок предохранителей, расположение иназначение
Сгорел предохранитель габаритов (габаритных огней) на КАМАЗе, что проверять?
Отказ предохранитель габаритных огней как правило связан с замыканием в электропроводке, а так же с неисправностью фонарей и лампочек. За габаритное освещение в грузовом автомобиле КАМАЗ отвечают предохранители F2.8 (габарит правый и подсветка приборов) и F2.9 (габарит левый). Если после установки предохранителя и включения габаритного освещения предохранитель снова сгорает, то следует искать замыкание в электрооборудовании.
Предохранитель поворотов КАМАЗ, или что делать если не работают поворотники?
Если на Камазе отказали поворотники, то дело как правило кроется в реле поворотников РП 3402.3777—22 Ниже приведена схема подключения реле поворотов на камаз. Проверьте питающее напряжение на красном поводе реле поворотов.
Не работают дворники (стеклоочистители) на КамаЗе, что делать и какой предохранитель проверить?
На современных грузовых автомобилях КАМАЗ с 2017г.в. за управление стеклоочистителями (дворниками) отвечает электронный блок управления ЭБУ CBCU, который в свою очередь дает команду на дополнительное Реле дворников, находящееся в средней части панели за бардачком. Если при включении стеклоочистителя работают только большие обороты , а малые обороты и прерывистый режим отсутствует, то следует в первую очередь проверить реле.
В старых модельях КАМАЗ, за управление стеклоочистителем отвечает реле К18. Реле Стекло Очистителя («РСО») ЕВРО 3502.3777 (ЗАО «КАМЭК» г. Наб.Челны) 10 контакт. Оно находится в правой части за предохранителями.
Схема подключения камаз реле дворников (48 фото)
На этой странице размещено множество изображений из раздела ‘Схемы подключений’. Все изображения из подборки схема подключения камаз реле дворников можно скачать и просмотреть бесплатно. Также вы можете поделиться содержимым с друзьями в социальных сетях и мессенджерах.
Скачать
Скачать
Скачать
Скачать
Выделите проблемный фрагмент мышкой и нажмите CTRL+ENTER.
В появившемся окне опишите проблему и отправьте уведомление Администрации ресурса.
