ТО часть 2 — Регулировка механизма рулевого редуктора

Ну вот и второй день ТО…
Сегодня было проделано следующее:
— Регулировка механизма рулевого редуктора (делал по инструкции)
— Подключил подсветку омывателей лобового стекла
— Установил заново пневмо сигнал и закрепил компрессор

А теперь немного поподробней:
Регулировку проводил по инструкции и сам процесс не затруднил, но в инжекторной классике ну уж очень мало места под капотом, ключом практически не залезть ни куда .
Но перед регулировкой пришлось хорошенько отчищать редуктор от грязи — ощущение такое что на него капает толи вода толи масло толи еще какая жидкость.

вот такой грязный был редуктор, хотя машине всего 2 года

Не успев приступить к очистке редуктора, заметил что защитный колпачок, который закрывает регулировочный винт с контр гайкой, просто надет и при малейшем прикосновении развалился на 2 части…(((
По сломанный частям было видно что колпачок снимали и при установке назад сильно надавили и он сломался и его не заменили на новый, а просто оставили как есть.
Так как ТО проходит в деревне и погода пока не позволяет катать часто в город (дожди и оч сильный ветер) пришлось взять в руки паяльник и спаять колпачок, предварительно напаять немного пластика в трещины, для увеличения диаметра.

вот он почищенный и отрегулированный, но не протестированный

Отрегулировав и все вернув на свои места и очистив редуктор, перебрался на перестановку и нормальное закрепление пневмодудки и компрессора.
Раньше все держалось на жгутах и на синей изаленте, а теперь — все по уму.
Компрессор держится на одном из крепежей воздушного фильтра.

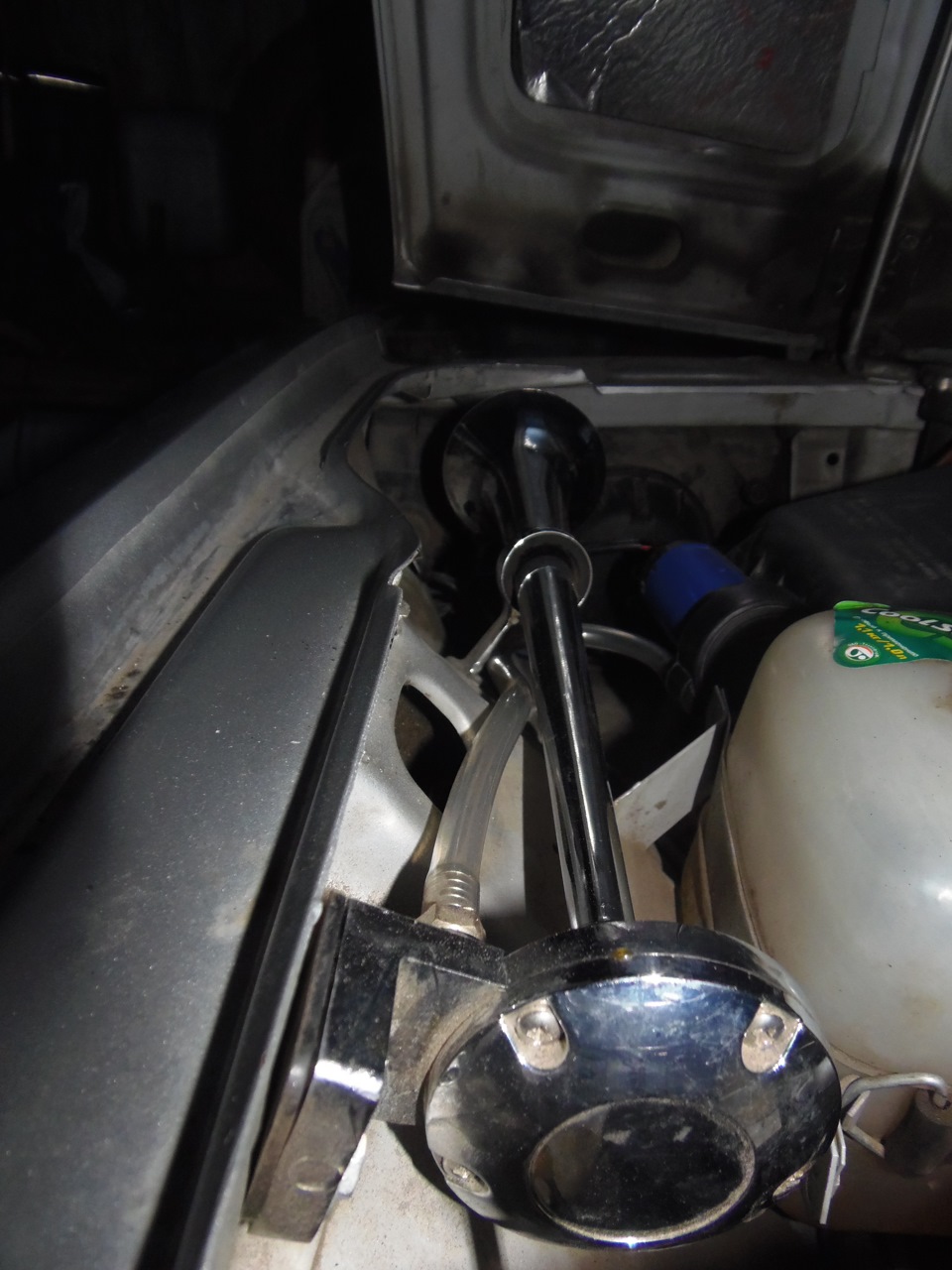

вот такой бутерброд

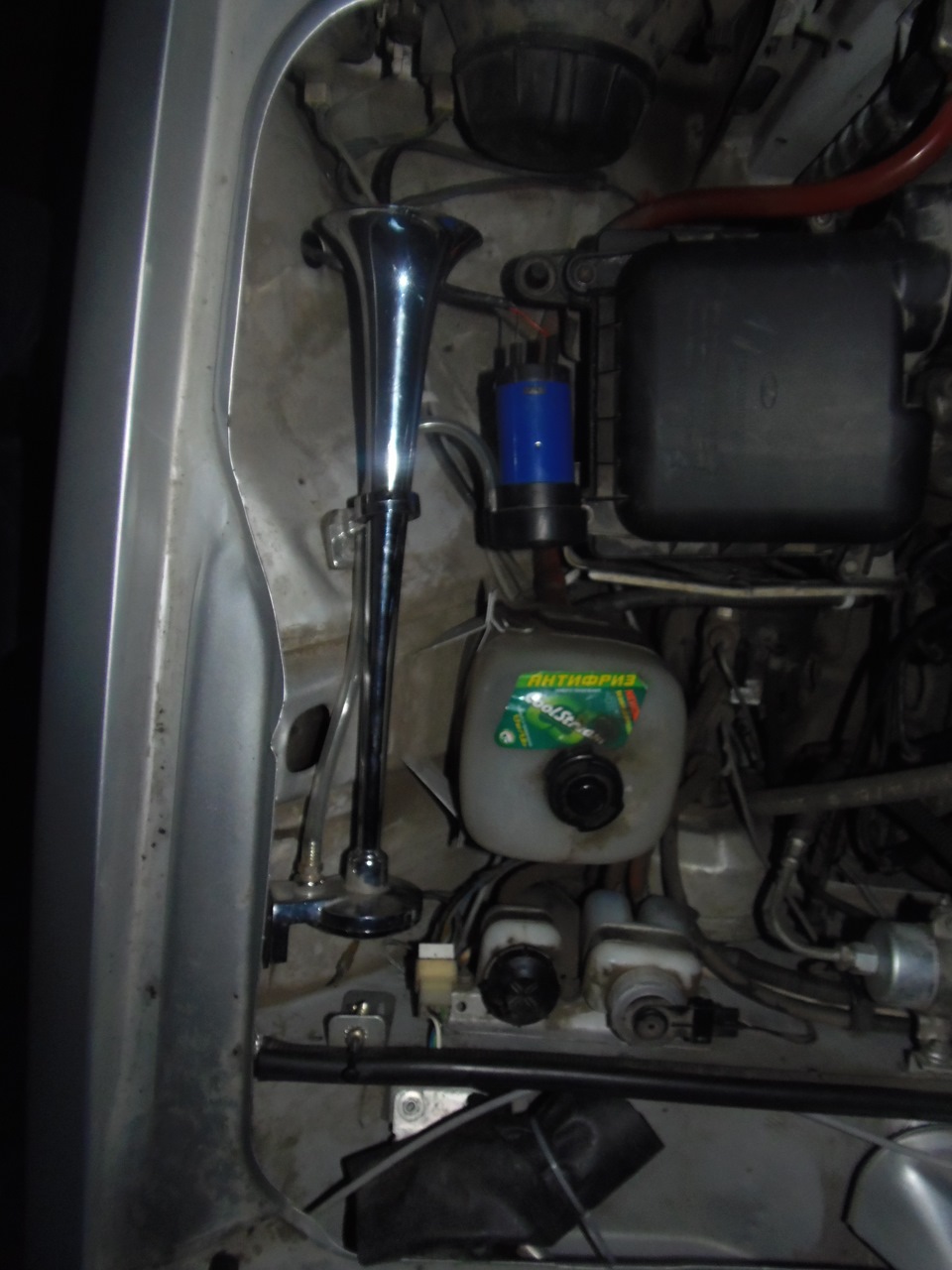

Ну и сама дудка закреплена на болтах и саморезе.

После Небольшого марафета под капотом, оставалось еще много свободного времени до ужина… И тут на глаза попались не так давно перенесенные на капот форсунки омывателя лобового стекла. У меня все руки не доходили до подключения встроенной в них подсветки.

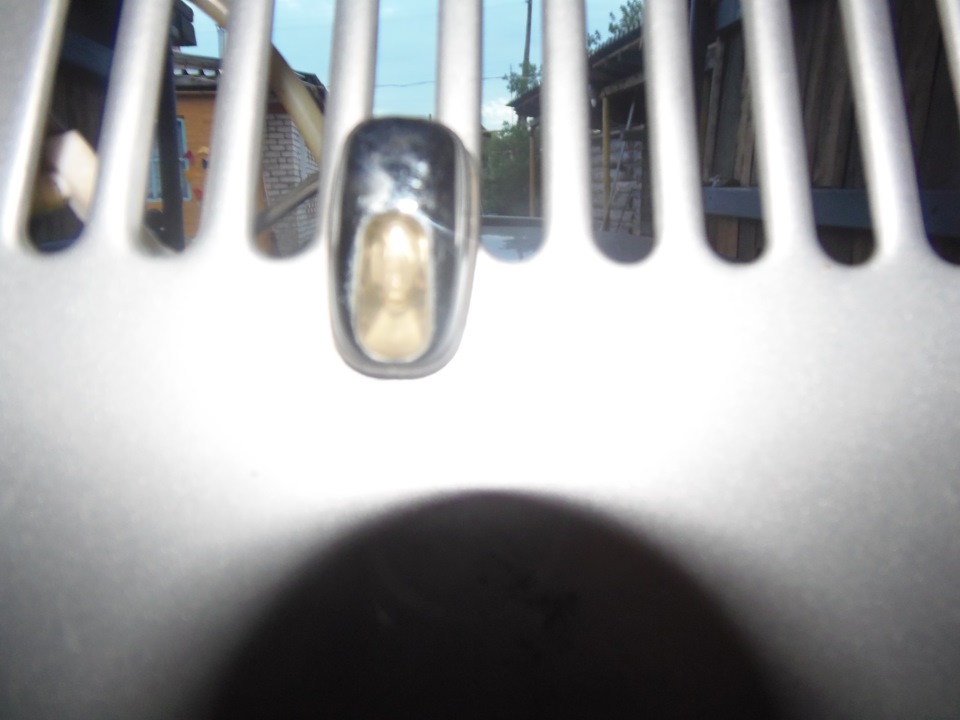

вот такие форсунки)))

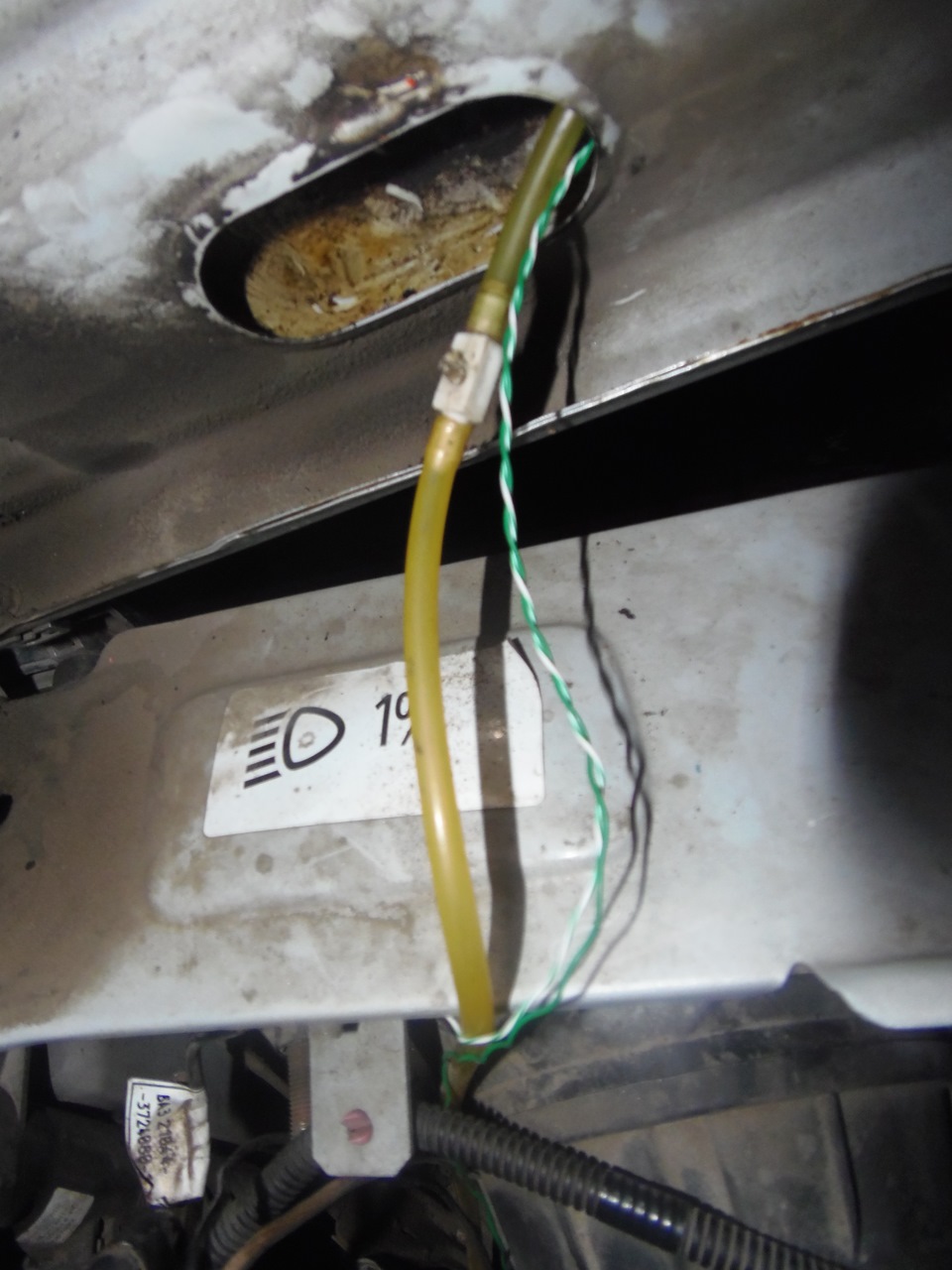

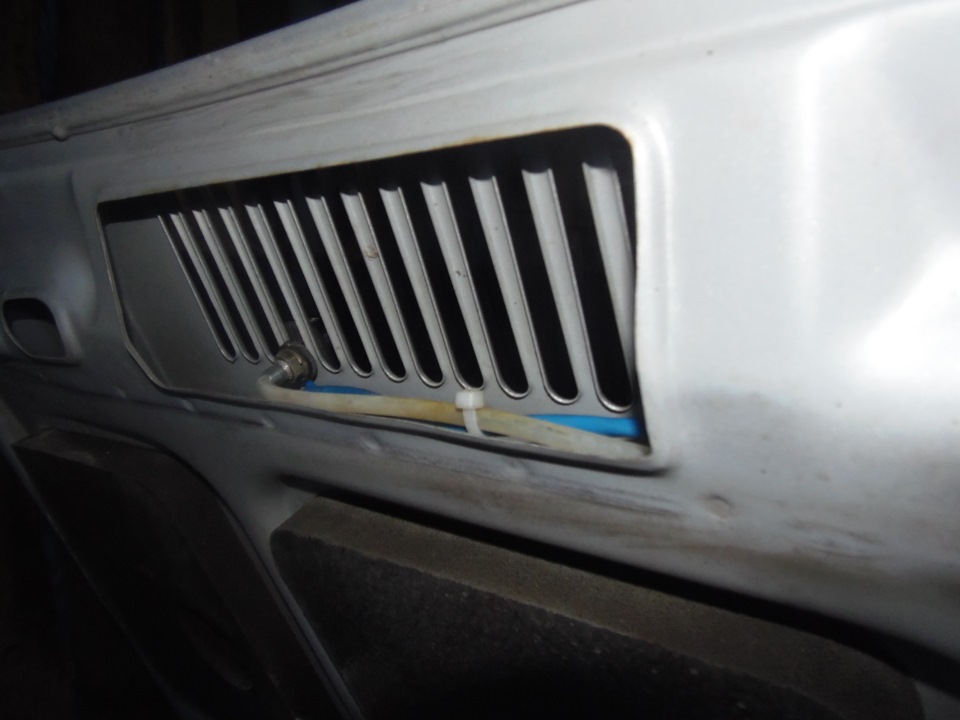

Проводку проводку провел по шлангу подачи воды для омывания стекла, который проходит по капоту и ребрам жесткости. Подключил на кнопку включения противотуманок. Вот что вышло:

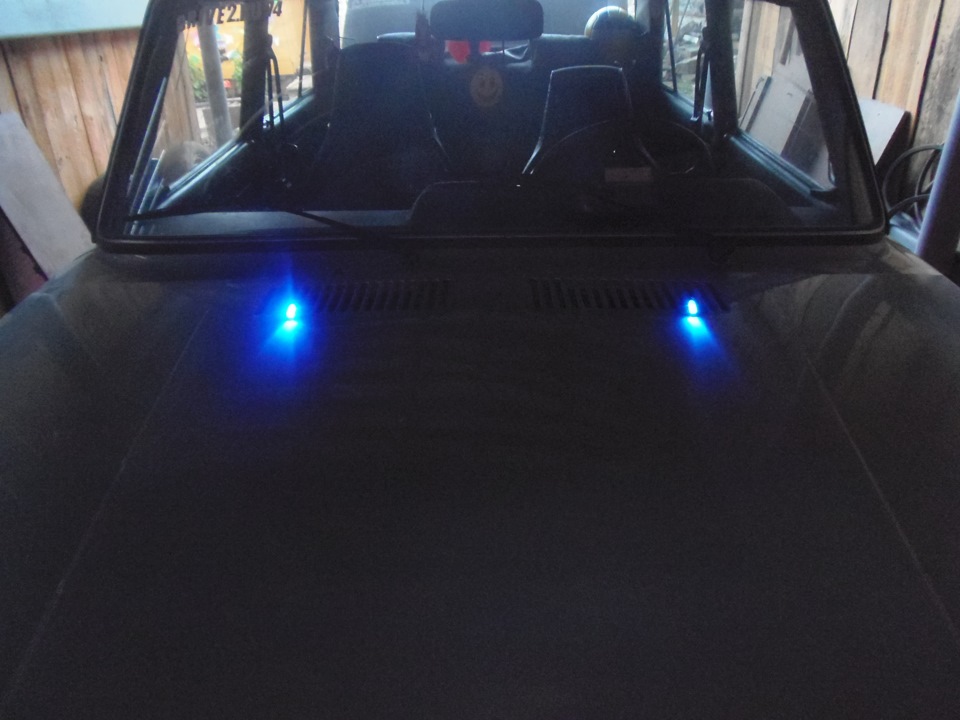

вот так они подсвечиваются

Ремонт рулевого редуктора ВАЗ 2106: устройство, неисправности и их устранение

Рулевое управление автомобиля всегда должно находиться в исправном состоянии. От его функционирования напрямую зависит безопасность управления транспортным средством. При малейших проявлениях признаков неисправностей необходима диагностика, а затем ремонт или замена узла, которые можно выполнить своими руками.

Рулевой механизм ВАЗ 2106

На «шестёрке» используется рулевой механизм червячного типа с передаточным числом 16,4. Он состоит из следующих узлов:

• рулевое колесо;
• вал рулевого управления;
• червячная передача;
• рулевые тяги.

Рулевая колонка ВАЗ 2106

Основным назначением рулевой колонки является передача вращательного движения от руля на передние колёса. На всей «классике» используются конструктивно одинаковые узлы. Механизм крепится к левому лонжерону на трёх болтах. На верхней крышке расположен болт, при помощи которого регулируется зазор между роликом и червяком. Необходимость в выставлении зазора возникает при появлении большого люфта в механизме. Редуктор и руль между собой соединяются через промежуточный вал, который насаживается на шлицы, предотвращающие его проворачивание.

Устройство рулевой колонки

В картере рулевого механизма установлен червячный вал на двух подшипниках, которые не имеют внутренней обоймы. Вместо внутреннего кольца используются специальные канавки на торцах червяка. Необходимый зазор в подшипниках устанавливается посредством прокладок, которые располагаются под нижней крышкой. Выход червячного вала из корпуса уплотнён манжетой. Со стороны шлицевого соединения на валу есть углубление для болта, соединяющего вал редуктора с валом от рулевого колеса. В зацепление с червяком входит специальный ролик, расположенный на оси и вращающийся при помощи подшипника. Вал сошки на выходе из корпуса также уплотнён манжетой. На него насажена сошка в определённом положении.

На «Жигулях» шестой модели рулевой механизм работает в таком порядке:

1. Водитель вращает руль.
2. Воздействие через вал передаётся на червячный элемент, который уменьшает количество оборотов.
3. При вращении червяка перемещается двухгребневый ролик.
4. На валу сошки установлен рычаг, посредством которого приводятся в действие рулевые тяги.
5. Рулевая трапеция воздействует на поворотные кулаки, которые поворачивают передние колёса в нужную сторону и на требуемый угол.

Неполадки рулевой колонки

О появлении проблем в рулевом механизме можно судить по характерным признакам:

• скрип;
• люфт;
• подтёки смазки.

При появлении любого из перечисленных дефектов с ремонтом затягивать не стоит.

Скрипы в колонке

Появление скрипов может быть вызвано следующими причинами:

• чрезмерный люфт в подшипниках ступицы. Для устранения проблемы необходима регулировка зазора или замена подшипников;
• ослабло крепление пальцев рулевых тяг. Выход из ситуации — выполнить затяжку гаек;
• большой люфт между маятником и втулками. Неисправность устраняется посредством замены втулок;
• износ подшипников червячного вала может проявляться в виде скрипов при повороте колёс. Для решения проблемы производят регулировку зазора в подшипниках или их замену;
• ослаб крепёж поворотных рычагов. Выход из ситуации — затянуть гайки при прямой постановке колёс.

Течь масла

Подтекание смазки из рулевой колонки на «классике» – явление довольно частое. Обусловлено это следующим:

• повреждение (износ) сальника на валу сошки или червяка. Проблема решается путём замены манжет;
• ослабление болтов, фиксирующих крышку картера. Для устранения течи проводят затяжку болтов по диагонали, что обеспечивает герметичность соединения;
• повреждение уплотнителя под крышкой картера. Потребуется демонтаж крышки и замена прокладки.

Тугое вращение руля

Причин того, что руль вращается туго, может быть несколько:

• неправильная регулировка развала-схождения передних колёс. Для устранения неполадки придётся посетить СТО и провести регулировочные работы;
• деформация какой-либо детали в рулевом управлении. Обычно деформации подвергаются рулевые тяги, что обусловлено их низким расположением и механическими воздействиями, например, при наезде на препятствие. Искривлённые тяги подлежат замене;
• неправильный зазор между роликом и червяком. Необходимый зазор устанавливается специальным болтом;
• сильная затяжка гайки на маятнике. Выход из ситуации — слегка ослабить крепёж.

Ремонт рулевой колонки

Ремонт редуктора, как и любого другого узла, предполагает подготовку инструментов и следование пошаговой инструкции.

Демонтаж

Из инструментов понадобятся:

• головка на 17 и на 30 мм;
• длинный и мощный вороток;
• монтировка;
• молоток;
• трещоточная рукоятка;
• обычный рожковый ключ на 17.

Процедура снятия узла состоит из таких шагов:

Выворачиваем болт, фиксирующий вал и рулевую колонку.

Как разобрать

Разборку механизма проводят с целью дефектовки деталей и последующего ремонта. Из инструментов потребуются:

• большая торцевая головка на 30 мм;
• ключ или головка на 14 мм;
• съёмник для редукторных сошек;
• плоская отвёртка;
• молоток;
• тиски.

Процедура состоит из следующих действий:

Отворачиваем ключом гайку, которой крепится сошка к валу, после чего зажимаем редуктор в тисках.

Ремонт узла

Для дефектовки деталей их промывают в солярке либо керосине. После этого проверяют, в каком состоянии находятся вал червяка и ролик. Они не должны иметь каких-либо повреждений. Вращение шарикоподшипников узла должно быть свободным и без заеданий. Конструктивные элементы подшипников должны иметь нормальное состояние, т. е. быть без следов износа, выбоин и других изъянов. В картере редуктора наличие трещин недопустимо. При выявлении деталей с износом их заменяют на исправные элементы. Манжеты меняются при любых ремонтных работах с колонкой.

Сборка

На внутренние элементы перед сборкой наносят трансмиссионное масло, а сам процесс состоит из таких действий:

Слегка ударяем молотком по наставке для запрессовки в корпус механизма кольца внутреннего шарикоподшипника.

Видео: разборка и сборка рулевого механизма ВАЗ

Масло в рулевой колонке

Для уменьшения трения между деталями внутри узла в картер заливается смазка. В «Жигулях» для рассматриваемого изделия применяют масло класса GL5 или GL4 при классе вязкости SAE80-W90. Однако некоторые автовладельцы вместо современных смазывающих веществ используют «ТАД-17». В рулевую колонку заливается масло в объёме 0,2 л.

Замена масла

На ВАЗ 2106, как и на другой «классике», смазку в механизме рулевого управления рекомендуется менять раз в 20–40 тыс. км. Более частая замена — это лишь пустая трата времени и денег. Если же было замечено, что масло сильно потемнело, а руль при поворотах стал более тяжёлым, то смазку необходимо заменить в ближайшее время. Из инструментов для работы понадобится:

• рожковый ключ на 8 мм;
• 2 медицинских шприца большого объёма;
• трубка или шланг небольшого диаметра;
• подходящая ёмкость для слива отработанного масла.

Работа сводится к следующим шагам:

1. Выворачиваем пробку на редукторе.
2. На шприц насаживаем трубку и с его помощью высасываем старую смазку, сливая её в ёмкость.

При заливке масла рекомендуется покачать рулевым колесом, чтобы вышел воздух из картера.

Видео: замена смазки в рулевой колонке «Жигулей»

Проверка уровня

Опытные автовладельцы «классики» утверждают, что масло из редуктора подтекает даже при установке нового механизма, поэтому периодическая проверка уровня будет совсем нелишней. Чтобы определить уровень смазки, потребуется выполнить следующие действия:

1. Протираем ветошью поверхность узла.
2. Выкручиваем заливную пробку.

Регулировка люфта рулевой колонки

Необходимость в регулировке возникает после ремонта узла или при появлении большого люфта при повороте рулевого колеса. Если в механизме есть большой свободный ход, колёса несколько запаздывают за движением руля. Для проведения регулировки понадобятся:

• плоская отвёртка;
• ключ на 19 мм.

Руль выставляем по центру, после чего выполняем следующие действия:

Ключом на 19 мм отворачиваем гайку, расположенную сверху рулевого редуктора.

Видео: регулировка люфта рулевой колонки на «классике»

Маятник ВАЗ 2106

Маятниковый рычаг или просто маятник — деталь, соединяющая рулевые тяги и рулевой редуктор. Располагается изделие под капотом симметрично рулевому редуктору и крепится на правом лонжероне.

Замена маятника

Как и другие элементы автомобиля, маятник подвергается износу и иногда требует ремонта или замены. О том, что с ним возникли проблемы, свидетельствуют характерные признаки:

• при езде по неровной дороге слышны стуки;
• большой люфт руля.

При поломке маятника иногда приходится прилагать большое усилие для вращения руля.

Нужно учесть, что перечисленные симптомы могут проявляться не только при неполадках маятникового рычага, но и при слабой затяжке крепления узла или перетянутой регулировочной гайке.

Как снять

Для демонтажа понадобятся:

• набор рожковых или накидных ключей;
• съёмник шаровых пальцев.

Процедуру выполняем в следующей последовательности:

1. Демонтируем правое переднее колесо.
2. Отворачиваем крепление пальцев тяг к рычагу маятника.

Ремонт маятника

Ремонт узла сводится к замене втулок или подшипников (в зависимости от конструкции).

Замена втулок

Ремонт проводится следующими инструментами:

• ключ на 19 мм;
• тиски;
• новые втулки;
• смазка «Литол-24».

Последовательность ремонта такова:

Зажимаем маятник в тисках. Вынимаем шплинт и откручиваем крепёж.

Дефектовка и сборка

После разборки маятника проверяем состояние всех деталей. На оси и рычаге не должно быть никаких дефектов (следов износа, деформации). Втулки при большом пробеге автомобиля подвергаются выработке. Поэтому их приходится менять на новые. На кронштейне не должно быть трещин и других повреждений. Собирают маятник в обратной последовательности, при этом на ось маятника и отверстие под неё наносят «Литол-24». Регулировочная гайка должна быть затянута так, чтобы сошка вращалась при воздействии усилия в 1–2 кг, приложенного к её концу. Для определения усилия используют динамометр.

Видео: замена втулок маятникового рычага на «классике»

Замена подшипников

При больших пробегах автомобиля подшипники в маятнике начинают закусывать, подклинивать, что требует их замены. Из инструментов понадобится тот же перечень, что и в предыдущем случае, только вместо втулок нужны подшипники. Ремонт состоит из следующих шагов:

Зажимаем деталь в тиски и откручиваем регулировочную гайку, но не до конца.

При сборке маятника подшипники поджимают таким образом, чтобы вращение было свободным, но без люфта.

Видео: ремонт маятника на подшипниках ВАЗ 2101–07

Отремонтировать рулевой редуктор на ВАЗовской «шестёрке» можно гаражным набором инструментов, состоящим из молотка, ключей и отвёрток. Работа не требует специальных знаний и умений. Ознакомившись с пошаговыми инструкциями, ремонт сможет выполнить даже автолюбитель без опыта. Главное — быть внимательным при осмотре деталей и сборке механизма.

Регулировка рулевого редуктора ВАЗ 2106

Если обнаружен большой свободный ход рулевого колеса или для его поворота приходится прикладывать усилия больше допустимых, регулируем зацепление редуктора. Следует выставить колеса в положение для прямолинейного движения и убедиться в наличии масла в редукторе.

↑ Регулировка зацепления редуктора

• Снимаем защитный колпачок с регулировочного винта. Ключом «на 17» ослабляем гайку так, чтобы можно было приподнять стопорную шайбу.
• Несколько раз быстро поворачиваем рулевое колесо влево и вправо на угол около 10° и одновременно шлицевой отверткой заворачиваем (отворачиваем) регулировочный винт до тех пор, пока свободный ход и усилия на рулевом колесе не войдут в допустимые пределы. Не рекомендуется слишком сильно затягивать винт.

После регулировки затягиваем гайку, удерживая отверткой регулировочный винт от проворачивания.

↑ Как на ВАЗ 2106 убрать люфт руля

Если обнаружен осевой люфт оси маятникового рычага, то подтягиваем гайку на верхней части оси. Для этого в подкапотном пространстве вынимаем шплинт из корончатой гайки, торцевым ключом «на 19» заворачиваем ее на 60° (одна грань) и опять проверяем люфт.

Если люфт не исчез, то еще раз подтягиваем гайку и устанавливаем шплинт. Если после заворачивания гайки сильно возрастает усилие, необходимое для поворачивания руля, то ремонтируем маятниковый рычаг.

Регулировка люфта рулевого колеса на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Люфт рулевого колеса – это довольная частая проблема практически всех автомобилей в особенности автомобилей «Классического» семейства. Люфт может возникать по разным причинам, начиная от банального наезда на кочку и заканчивая неисправностью в системе самого рулевого управления, поэтому чтобы убрать люфт вам придётся приложить усилия которые в будущём вы оцените.

Примечание!
Для регулировки люфта вам нужно будет запастись: Отвёрткой и к тому же гаечным ключом на «17»!

Краткое содержание:

Из-за чего может возникнуть люфт?
На самом деле он возникает по разным причинам, часть из них описывалась выше. Но при возникновении люфта, в этом может быть виновато: Ослабленное или сильно изношенное крепление рулевого механизма, а так же маятникового рычага и самих рулевых тяг.

Примечание!
Прежде чем грешить на все эти предметы рулевого механизма, сперва рекомендуется проверить и по возможности исправить увеличившейся зазор который может быть найден в зацепление ролика с червяком рулевого механизма – этой регулировкой мы и займёмся!

Как отрегулировать люфт, он же свободный ход у руля на ВАЗ 2101-ВАЗ 2107?

Примечание!
Работу лучше делать с помощником, так как это намного проще и удобней!

1) В начале снимите защитный колпачок, который закрывает регулировочный винт колонки.

2) Затем ослабьте гайку регулировочного винта (Указана красной стрелкой) при помощи гаечного ключа «на 17». Гайку нужно ослабить до того, чтобы можно было поднять располагающуюся под этой гайкой шайбу (Указана синей стрелкой).

Следом когда гайку будет ослаблена, попросите вашего помощника сесть за руль в вашу машину и резко несколько раз поворачивая рулевое колесо в разные стороны, вы в это время отвёрткой вверните регулировочный винт который указан зелёной стрелкой.

Примечание!
Делайте это до того, пока люфт у руля не станет в пределах нормы. А так же не затягивайте больно сильно регулировочный винт, а иначе из-за этого руль может начать очень тяжело крутиться!

3) Далее полностью закрутите гайку регулировочного винта которая указана красной стрелкой, а во время заворачивания при помощи отвёртки удерживайте сам винт от его проворачивания.

Примечание!
После проделанных операций, проверьте свободный ход рулевого колеса в том случае если руль крутиться тяжело, тогда чуть ослабьте регулировочный винт ослабив для этого гайку. В том случае если после завершения работ люфт руля остался прежним или же сдвинулся но не значительно, и если поворачивание руля это сопровождается скрипом и щелчками, то в таком случае отремонтируйте в автомастерской или же замените рулевой механизм на новый!

Рулевой механизм вещь очень тонкая и поэтому не рекомендуется её чинить самостоятельно, потому что при неверной сборки механизм может заклинить на дороге в связи с чем машина перестанет откликаться на движения руля!

Если вы не знаете как проверить люфт рулевого колеса, то в таком случае прочтите статью под названием: «Проверка свободного хода у руля на ВАЗ»!

Вопрос?
А как вы регулируете свободный ход у рулевого колеса? (Ответ пишите в комментариях)

Дополнительный видео-ролик:
Более подробную регулировку свободного хода руля, вы сможете понаблюдать в видео-ролике который расположен чуть ниже:
