Как снять стартер с классики

Демонтаж и техническое обслуживание стартера

Первой задачей, которую нужно было решить перед восстановлением авто, найти гараж. Главное условие -смотровая яма и нужный мне район. Обзвонив ни один десяток номеров из объявлений авито, место было найдено. Мы с хозяйкой гаража подписали договор, хоть техусловия и финансовая часть меня не сильно устраивала, но выбор на тот момент был не велик. На следующий день я приступил к работе. Как уже писал ранее, поставил пушку для термопросушки салона. Далее я снял аккумулятор. Кстати по дате на нем я приблизительно предположил сколько машина стояла.

аккумулятор

После снятия аккумулятора, я открутил 4 болта крепления капота и обнажил подкапотное пространство, для удобства работ.

подкапотное пространство снятый капот снятый капот

Так как машина долгое время стояла в сыром гараже, первое для запуска нужно обслужить всю электрическую часть пуска, а именно стартер, генератор, аккумулятор. Еще был сломан замок зажигания, но это позже. Я не буду рассказывать как снять стартер, потому что об этом процессе много информации в интернете, а покажу несколько фото, чтобы показать состояние деталей.

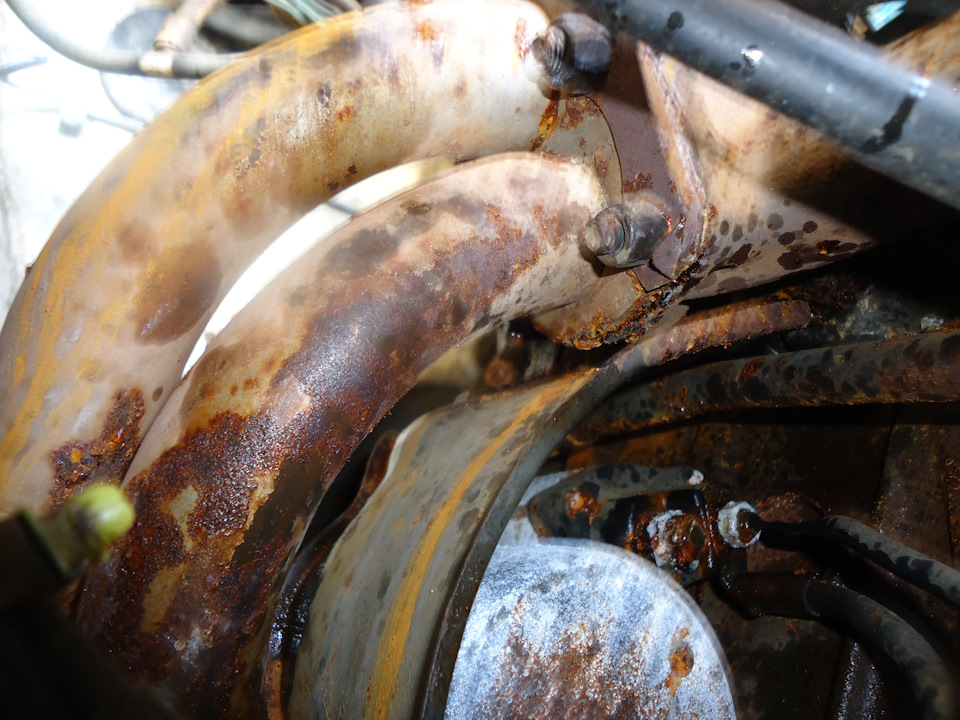

стартер за защитой контакты втягивающего снятая защита снятый стартер

Стартер я разобрал и провел техническое обслуживание.

Снятое втягивающее Очистка корпуса стартера Проверка якоря стартера на короткое замыкание

И в конце всей работы стартер был проверен на стенде. Как любят писать "состояние нового".
Затраты:
— гараж 2000 р;
— ремонт стартера 0 р.

Как снять стартер автомобиля ВАЗ-2107 с двигателем ВАЗ-2103

Стартер прикреплен тремя болтами к картеру сцепления с правой стороны двигателя. От разогретой приемной трубы выпускной системы его защищает теплоизоляционный щиток.

Чтобы снять стартер двигателя ВАЗ-2103, ВАЗ-2106 нужно:

Ключом «на 10» отворачиваем болт нижнего крепления теплозащитного щитка стартера (он расположен в труднодоступном месте) и вынимаем его.

Снимаем шланг с заборника теплого воздуха и ключом «на 13» отворачиваем сначала одну гайку верхнего крепления щитка, затем вторую (гайка находится под воздухозаборником)

Ключом «на 13» отворачиваем два верхних болта крепления стартера к картеру сцепления и головкой «на 13» снизу автомобиля отворачиваем нижний болт крепления

Сдвинув, стартер вперед, отсоединяем колодку от вывода тягового реле (для наглядности шланг системы охлаждения снят)

Ключом «на 13» отворачиваем гайку крепления провода, соединяющего вывод тягового реле стартера с выводом «+» аккумуляторной батареи.

Вынимаем стартер вверх между приемной трубой и картером сцепления

Новый стартер устанавливаем в порядке, обратном снятию.

Подсоединяя провода, убеждаемся в надежном креплении провода питания тягового реле, т.к. на установленном стартере соскочивший провод подсоединить очень трудно.

Обязательно нужно сначала подсоединить провод тягового реле, а потом монтировать стартер.

Стартер ВАЗ 2107: устройство, диагностика неисправностей, ремонт и замена

Стартер любого автомобиля, в том числе и ВАЗ 2107, предназначен для запуска двигателя. Обычно он представляет собой четырехщеточный четырехполюсный электродвигатель постоянного тока. Как и любой другой узел, стартер нуждается в периодическом обслуживании, ремонте и замене.

Стартер ВАЗ 2107

Для запуска двигателя ВАЗ 2107 достаточно несколько раз провернуть коленчатый вал. Конструкция современного автомобиля позволяет сделать это без особых усилий с помощью стартера, который, в свою очередь, приводится в действие ключом зажигания.

Назначение стартера

Стартер представляет собой электродвигатель постоянного тока и обеспечивает силовой агрегат автомобиля энергией, необходимой для его запуска. Электропитание он получает от аккумулятора. Мощность стартера для большинства легковых автомобилей составляет 3 кВт.

Виды стартеров

Различают два основных типа стартеров: редукционный и простой (классический). Наиболее распространён первый вариант. Редукционный стартер имеет более высокий КПД и небольшие размеры, а для его запуска требуется меньше энергии.

Редукционный стартер

На ВАЗ 2107 производитель устанавливает редукционный стартер. Он отличается от классического варианта наличием редуктора, а постоянные магниты в обмотке двигателя заметно увеличивают надёжность и эффективность устройства. Стоит такой стартер примерно на 10% дороже классического, но при этом имеет больший эксплуатационный ресурс.

Слабым местом такого стартера является сам редуктор. Если он изготовлен некачественно, то пусковое устройство выйдет из строя раньше обычного своего срока. Большое внимание заслуживает материал, из которого делают редукторы.

Выбор стартера для ВАЗ 2107

Стартер выполняет в автомобиле важнейшие функции. Поэтому к его выбору следует отнестись максимально ответственно. На ВАЗ 2107 можно устанавливать стартеры от других автомобилей, в том числе и иномарок, с подходящими креплениями и техническими характеристиками. Оптимальным вариантом являются модели с мощным редуктором — стартеры от «Нивы Шевроле» или инжекторной семёрки.

При выборе стартера необходимо учитывать следующие моменты.

1. Стартеры СТ-221 отечественного производства мощностью 1,3 Вт, которые устанавливались на первые классические модели ВАЗ, имели цилиндрический коллектор. Шестерни привода приводились в действие электромагнитами. В устройство такого стартера входит роликовая обгонная муфта, дистанционное управление и втягивающее реле с одной обмоткой.
2. Стартер 35.3708 отличается от СТ-221 лишь устройством задней части и обмотки, которая состоит из одной шунтовой и трёх сервисных катушек (у СТ-221 по две катушки каждого вида).

Эти стартеры больше подходят для карбюраторных ВАЗ 2107. На семёрки с инжекторым двигателем предлагается устанавливать один из следующих вариантов:

1. КЗАТЭ (Россия) номинальной мощностью 1.34 кВт. Подходит для карбюраторных и инжекторных ВАЗ 2107.
2. Dynamo (Болгария). Конструкция стартера оптимизирована в соответствии с требованиями потребителей.
3. LTD Electrical (Китай) мощностью 1.35 кВт и меньшим сроком службы.
4. БАТЭ или 425.3708 (Беларусь).
5. FENOX (Беларусь). Конструкция предполагает использование постоянных магнитов. Хорошо запускается в морозы.
6. Eldix (Болгария) 1.4 кВт.
7. Oberkraft (Германия). При небольших размерах создаёт большой крутящий момент.

Всех производителей стартеров можно условно разделить на оригинальные и вторичные:

1. Оригинальные: Bosch, Cav, Denso, Ford, Magneton, Prestolite.
2. Вторичные: Protech, WPS, Cargo, UNIPOINT.

Среди стартеров от вторичных производителей много низкокачественных и дешёвых китайских устройств.

Средняя стоимость хорошего стартера для ВАЗ 2107 варьируется в пределах 3–5 тысяч рублей. Цена зависит не только от производителя, но и от комплектации, условий доставки товара, маркетинговой политики фирм и т. д.

Видео: особенности стартера КЗАТЭ

Диагностика неисправностей стартера ВАЗ 2107

Стартер ВАЗ 2107 может выйти из строя по различным причинам.

Стартер гудит, но двигатель не запускается

Причинами ситуации, когда стартер гудит, но двигатель не заводится, могут быть следующие моменты.

1. Зубья шестерни стартера со временем перестают входить (или плохо входят) в зацепление с маховиком. Это обычно происходит при использовании неподходящей смазки для двигателя. Если зимой в мотор залить густое масло, стартер будет с трудом проворачивать коленвал.
2. Шестерня, входящая в зацепление с маховиком, может быть перекошена. В результате зубья сцепляются с венцом маховика лишь одним краем. Это обычно связано с выходом из строя демпферной системы бендикса. Внешне это проявляется в форме характерного гула или скрежета и результируется в виде сломанных зубьев маховика или привода.
3. Произошли нарушения в системе подачи на стартер электропитания (износились щётки, окислились клеммы и т. п.). Недостаточное напряжение не позволяет пусковому устройству разогнать маховик до нужных оборотов. Стартер при этом вращается нестабильно, появляется гул и жужжание.
4. Вышла из строя толкающая вилка, подводящая зубья стартера к венцу маховика и убирающая их после запуска двигателя. Если эта вилка деформирована, реле может сработать, но ведущая шестерня не войдёт в зацепление. В результате стартёр гудит, но двигатель не заводится.

Стартер щёлкает, но не проворачивается

Иногда стартер ВАЗ 2107 щёлкает, но не крутится. Это может происходить по следующим причинам.

1. Возникли проблемы с электропитанием (разрядился аккумулятор, ослабли клеммы АКБ или отсоединилась масса). Следует подзарядить батарею, затянуть клеммы, провести разминусовку и т. п.
2. Ослабло крепление втягивающего реле к корпусу стартера. Обычно это происходит при езде по плохим дорогам или в результате чрезмерно сильной затяжки болтов крепления, которые в процессе движения просто ломаются.
3. В тяговом реле произошло короткое замыкание, и подгорели контакты.
4. Перегорел идущий к стартеру плюсовой кабель. Также возможно ослабление креплений этого кабеля. В последнем случае достаточно затянуть гайку крепления.
5. В результате износа втулок заклинил якорь стартера. В такой ситуации необходима замена втулок (потребуется демонтаж и разборка стартера). К аналогичному итогу может также привести замыкание или обрыв в обмотках якоря.
6. Деформировался бендикс. Чаще всего оказываются повреждёнными его зубья.

Видео: стартер ВАЗ 2107 щёлкает, но не проворачивается

Треск при запуске стартера

Иногда при повороте ключа зажигания со стороны стартера раздаётся треск и скрежет. Это может происходить в результате следующих неисправностей.

1. Ослабли гайки крепления стартера к кузову. Вращение стартера приводит к сильной вибрации.
2. Износились шестерни стартера. При запуске обгонная муфта (бендикс) начинает издавать треск.
3. Из-за недостатка или отсутствия смазки бендикс начал перемещаться по валу с затруднениями. Следует смазать узел любым моторным маслом.
4. Повреждённые в результате износа зубья маховика перестают входить в зацепление с шестернёй стартера.
5. Открутился ролик привода ГРМ. В этом случае треск раздаётся при запуске двигателя и исчезает после прогрева.

Стартер не запускается

Если стартер совсем не реагирует на поворот ключа зажигания, возможны следующие ситуации:

1. Стартер неисправен.
2. Вышло из строя реле стартера.
3. Неисправна цепь электроснабжения стартера.
4. Перегорел предохранитель стартера.
5. Неисправен замок зажигания.

Случилось однажды заводить двигатель зимой, когда через замок зажигания наотрез отказывался вращаться стартер. Я остановил машину на озере, куда поехал рыбачить. Когда собирался обратно, пусковое устройство бездействовало. Рядом никого. Сделал так: нашёл управляющее реле, скинул с него провод, соединяющий систему с замком зажигания. Далее, взял длинную отвёртку на 40 см (такая у меня нашлась в сумке) и замкнул два болта стартера и один втягивающего. Стартер заработал — оказалось, что иногда от холода и грязи с этими устройствами такое происходит. Надо подать ток напрямую, чтобы электродвигатель заработал.

Проверка стартера ВАЗ 2107

Если двигатель На ВАЗ 2107 не заводится, обычно сначала проверяют стартер. Делается это следующим образом.

1. Стартер снимается с кузова и очищается от грязи.
2. Вывод тягового реле соединяется отдельным проводом с плюсом АКБ, а корпус стартера — с минусом. Если рабочий пускатель не начал вращаться, проверка продолжается.
3. Снимается задняя крышка устройства. Проверяются щётки. Угольки не должны быть стёртыми более чем на треть.
4. Мультиметром измеряется сопротивление обмоток статора и якоря. Прибор должен показывать 10 кОм, в противном случае в цепи есть замыкание. Если же показания мультиметра стремятся к бесконечности, в катушке имеется обрыв.
5. Мультиметром проверяются контактные пластины. Один щуп прибора соединяется с корпусом, другой — с контактными пластинами. Мультиметр должен показывать сопротивление более 10 кОм.

В процессе стартер проверяется на наличие механических повреждений. Все неисправные и повреждённые элементы меняются на новые.

Ремонт стартера ВАЗ 2107

Стартер ВАЗ 2107 состоит из:

• корпуса;
• якоря;
• привода;
• реле.

Для ремонта устройства потребуется:

• съёмник для втулок;
• дрель со сверлом по металлу;
• плоскогубцы;
• отвёртка с плоским лезвием;
• комплект гаечных и трубных ключей;

Демонтаж стартера

На смотровой яме или эстакаде снять стартер ВАЗ 2107 довольно просто. В противном случае автомобиль поднимается домкратом, а под кузов подкладываются упоры. Все работы производятся лёжа под машиной. Для демонтажа стартера необходимо.

1. Отключить АКБ, сняв провода с клемм.
2. Снять задний брызговик (если он есть).
3. Открутить крепёжный болт, расположенный в нижней части щитка пускателя.

Видео: демонтаж стартера ВАЗ 2107 без смотровой ямы

Разборка стартера

При разборке стартера ВАЗ 2107 следует выполнить следующие действия.

Отвернуть большую гайку тягового реле.

Замена втулок стартера

Признаками износа втулок стартера являются:

• большой люфт якорного вала;
• следы от якоря на обмотках, которые он задевает во время вращения.

Втулки меняются на разобранном стартере. Различают втулки:

• проходные;
• непроходные.

Первые выбиваются выколоткой соответствующего размера или болтом, диаметр которого соответствует внешнему диаметру втулки.

Непроходная задняя втулка извлекается с помощью съёмника или высверливается.

Для замены втулок потребуется ремкомплект. Новые втулки обычно изготовлены из металлокерамики. Также будет необходимо подобрать соответствующего размера оправки. Запрессовывать втулки следует крайне аккуратно, избегая сильных ударов, так как металлокерамика — довольно хрупкий материал.

Специалисты рекомендуют поместить новые втулки перед установкой на 5–10 минут в ёмкость с моторным маслом. Материал за это время впитает масло и обеспечит хорошую смазку при дальнейшей эксплуатации. Втулки штатного стартера ВАЗ 2107 изготовлены из бронзы и являются более прочными.

Замена электрических щёток

Часто стартер выходит из строя из-за износа электрических щёток или угольков. Диагностировать и устранить неисправность довольно просто.

Уголёк представляет собой графитовый или медно-графитовый параллелепипед с подведённым и впрессованным многожильным проводом и алюминиевым креплением. Количество угольков соответствует количеству полюсов в стартере.

Для замены щёток потребуется:

1. Снять заднюю крышку стартера.
2. Открутить болты крепления щёток.
3. Вытащить щётки.

При этом можно вывернуть только один болт, фиксирующий защитную скобу, под которой и расположены угольки.

В стартере ВАЗ 2107 имеется четыре щётки, каждую из которых можно вынуть через отдельное окошко.

Ремонт втягивающего реле стартера

Основной функцией втягивающего реле является перемещение шестерни стартера до зацепления с маховиком с одновременной подачей электропитания. Это реле закреплено на корпусе стартера.

Кроме этого, на ВАЗ 2107 есть и реле включения, управляющее непосредственно электропитанием. Оно может располагаться в различных местах под капотом автомобиля и обычно фиксируется одним винтом.

При неисправности втягивающего реле сначала проверяют управляющее реле. Иногда ремонт ограничивается установкой на место соскочившего провода, затягиванием открутившегося винта или восстановлением окисленных контактов. После этого проверяются элементы втягивающего реле:

• корпус;
• якорь;
• контакты;
• магнитная система;
• возвратная пружина.

Обязательно осматривается корпус втягивающего реле. Если появились трещины, будет происходить утечка напряжения, и такое реле обязательно меняется на новое. Ремонтировать тяговое реле не имеет смысла.

Диагностика неисправностей втягивающего реле осуществляется в следующем порядке:

1. Проверяется работа стартера. Если при повороте ключа зажигания слышатся щелчки, а двигатель не запускается, неисправен пускатель, а не реле.
2. Стартер подключается напрямую, минуя реле. Если он работает, втягивающее реле нужно менять.
3. Мультиметром измеряется сопротивление обмоток. Удерживающая обмотка должна иметь сопротивление 75 Ом, втягивающая обмотка — 55 Ом.

Заменить втягивающего реле можно без демонтажа стартера. Для этого необходимо.

1. Отключить АКБ.
2. Очистить втягивающее реле и контакты от грязи.
3. Снять контакт с болта.

Сборка и установка реле производится в обратном порядке. После окончания работ необходимо проверить работоспособность стартера.

Сборка и установка стартера

В процессе разборки стартера необходимо запомнить или пометить, откуда снимались болты, винты и другие мелкие детали. Собирать устройство следует крайне аккуратно. При этом нужно не забыть зашплинтовать стопор, удерживающий вилку в передней крышке.

Таким образом, диагностировать неисправность, отремонтировать или заменить стартер ВАЗ 2107 довольно просто. Для этого не потребуется каких-либо специальных навыков. Стандартного набора слесарных инструментов и инструкций специалистов будет достаточно для выполнения работ своими руками.

Замена стартера на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Стартер – как никак но без него было бы трудно, потому что если данного агрегата не будет, то кто тогда будет заводить машину. Конечно можно выйти из машины, чуть её толкнуть включить скорость и она заведётся, но зачем такие трудности нужны? Поэтому и был придуман стартер, благодаря котором автомобиль можно будет завести лишь от прокрутки личинки замка зажигания. Но со временем данный агрегат выходит из строя и поэтому его приходиться менять на новый, но о том как его заменить знает не каждый, и поэтому мы специально для вас подготовили инструкцию в картинках, по замене стартера на автомобилях «Классического» семейства.

Примечание!
Для замены вам нужно будет запастись: Основным набором гаечных ключей «на 10» и «на 13», а так же вам нужно будет ещё взять с собой отвёртку, головку «на 10» и удлинитель для данной головки!

Краткое содержание:

Когда нужно менять стартер?
Его нужно менять, если:

• Он стал очень плохо крутиться и в связи с этим он по долгу стал заводить двигатель у автомобиля. (В данном случае стартер так же можно будет починить, о том как починить его смотрите в статье под названием: «Ремонт стартера на ВАЗ»)
• А так же его нужно менять, если он вообще перестал заводить двигатель у автомобиля и тем самым ремонту он уже тоже не подлежит.

Как заменить стартер на ВАЗ 2101-ВАЗ 2107?

Примечание!
Обязательно прежде чем начинать заменять данный агрегат, убедитесь что его работоспособность не связана с другими причинами, допустим разрядилась аккумуляторная батарея, или же окислились её клемы, или же проводка которая идёт на стартер не исправна!

А так же ещё учтите тот факт, то что замену стартера нужно осуществлять на смотровой канаве, а иначе его будет неудобно и очень проблематично снять с автомобиля!

Снятие:
1) Для начала ослабьте затяжку хомута, который крепит шланг подвода теплого воздуха к корпусу воздушного фильтра.

2) Затем ослабьте затяжку хомута, который крепит шланг уже к самому воздухозаборнику.

3) И после чего снимите данный шланг с двигателя автомобиля.

4) Следом ослабьте нижнюю гайку, которая крепит воздухозаборник.

5) Далее отверните уже верхнюю гайку, которая крепит этот же самый воздухозаборник.

6) И после чего снимите данный воздухозаборник с двигателя автомобиля.

7) Теперь отверните обе гайки, которые крепят теплоизоляционный щиток к двигателю.

8) И после чего воспользовавшись удлинителем совместным с торцевой головкой, отверните оставшийся болт, который крепит теплоизоляционный щиток к кронштейну правой опоры двигателя. (О том как отвернуть оставшийся болт, который крепит теплоизоляционный щиток к кронштейну, см. в самом низу статьи в рубрике «Для новичков!»)

9) После отворачивания болта, снимите теплоизоляционный щиток с двигателя.

10) Далее отверните нижний болт, который крепит стартер.

11) После чего отверните оставшиеся два верхних болта, которые так же крепят стартер.

12) Сдвинув стартер немножко вперед…(Продолжение в пункте 13)

13) Отсоедините колодку проводов от вывода тягового реле стартера на стартере.

14) Затем отверните гайку, которая крепит провод, к верхнему контакту тягового реле.

15) И после чего отсоедините провод от верхнего контакта, а так же снимите при этом болт с гайкой которые этот контакт удерживали.

16) Далее снимите стартер с двигателя автомобиля.

Установка:
1) Установка нового стартера осуществляется в обратном порядке снятию.

Важно!
1) Перед началом работы отсоедините «минусовую» клему, от аккумулятора! (О том как отсоединить данную клему, см. в статье: «Про аккумулятор»)

Для новичков!
Вопрос: Как отвернуть болт крепления теплоизоляционного щитка, к кронштейну правой опоры двигателя
Ответ: Воспользовавшись удлинителем совместным с торцевой головкой «2», отверните болт «1» крепления теплоизоляционный щиток к кронштейну правой опоры двигателя.

Дополнительный видео-ролик:
Чтобы более подробно понять то как нужно заменять стартер, посмотрите интересный видео-ролик в котором процесс замены будет подробно описан:
