Как подключить сигнал на ваз

Установка сигналов от волги

Товарищ купил себе новый автомобиль, а старый хозяин купил комплект сигналов от волги с целью установить перед продажей, но не успел и отдал коробку вместе с машиной.

Товарищу они были за не надобностью, вполне устраивал штатный сигнал круза, ну грех мне этим не воспользоваться)). Забрал коробку и начал искать схему установки. Сразу решил что оставлю штатный сигнал и дополнительно подключу 2 волговские гуделки.

Заранее было куплено:

1. 4-х контактное реле с креплением — 70 р
3. Колодка для реле — 40 р
4. Мама — 2 шт. = 5 р
5. Гофра кабельная 1 м — 20 р
6. Провода сечением 2 мм около 1 метра
7. Корпус под предохранитель и сам предохранитель на 25 — 50 р
8. Клемма на аккумулятор диаметром 6 мм — 8 р

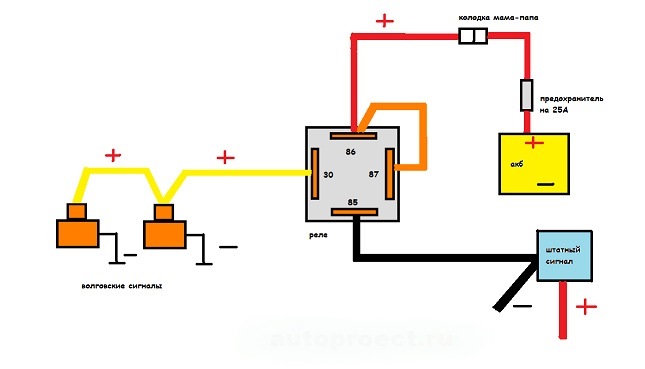

Сложного ничего нет все подключаем четко по схеме.

Снимаем решетку радиатора и временно снимаем штатный сигнал, аккуратно пропиливаем ножовкой паз шириной 6-8 мм под волгосигналы, сверлим отверстие для реле и закрепляем его. Собираем проводку, изолируем изолентой и убираем все провода в гофры. Замазываем герметиком открытые места, так как вода в любом случае будет попадать. Так же советую само реле запаковать в плотный полиэтилен и замотать изолентой. Примеряем решетку и смотрим чтобы все защелкивалось и ничего не мешало

Ну и готовый результат:

реле в пакете

Работа по установке занимает около 3х часов. Результат очень порадовал, звук намного громче штатной пищалки, ну и более благородный, насыщенный, так что всем советую ставить, тем более что затраты не большие.

Самостоятельная установка на ВАЗ сигнала от Волги

Большинство моделей ВАЗовской разработки, включая широко распространенные и сегодня ВАЗ 2108, ВАЗ 2109 и ВАЗ 21099 оборудованы не слишком благозвучными звуковыми сигналами, что часто приводит в расстройство владельцев этих автомобилей. Между тем в наше время существует достаточно много вполне достойных замен штатному ВАЗовскому сигналу и, в частности, прекрасной альтернативой может служить вариант установки отличного звукового сигнала от «Волги».

Итак, для реализации такой, не слишком затратной идеи, нам понадобятся следующее оборудование и сопутствующие материалы:

• Обычные «волговские» сдвоенные сигналы с выводом «массы» на корпус;
• Реле типа 90.3747 совместно с колодкой и фланцем крепления;
• Набор широких клемм;
• Предохранитель на 20А вместе с установочной колодкой;
• Многожильный изолированный провод сечением не менее 2.5 мм. кв.;
• Термоусаживаемая трубка или изолента;
• Кусок алюминиевого или стального уголка.

Практическое исполнение доработки

Как всегда, перед тем как работать с электрической схемой автомобиля следует отсоединить от аккумулятора клемму «минусового» силового провода, тем самым защитив себя от случайных коротких замыканий.

Далее, для того чтобы получить доступ к штатному сигналу необходимо полностью снять решетку радиатора, после чего появляется возможность демонтировать звуковое устройство (вместе с планкой крепления). Не забываем также отключить и провод массы сигнала.

Оценив место установки штатного сигнала дорабатываем крепление сигналов от Волги используя купленный уголок на котором сверлим отверстия в соответствии с разметкой по месту установки. Если наш уголок выполнен из стали – для защиты от коррозии покрываем его слоем краски. При креплении сигналов к уголку учитываем то, что один из крепежных болтов будет служить массой, а значит, он должен быть соответствующей длины для обеспечения надежного контакта с металлической деталью корпуса автомобиля.

Крепим уголок с новыми сигналами при помощи болта крепления штатного сигнала (опять же, помня про «массу» можно подстраховаться корончатой шайбой»). В случае если болты крепления на уголке мешают установке (болты задевают радиатор) – производим корректировку методом подкладки шайб.

Схема подключения сигналов Волги на ВАЗ выглядит следующим образом:

Для выполнения надежного соединения окончания используемых проводов обжимаем клеммами, и все оголенные участки защищаем термоусаживаемой трубкой либо изолентой.

Что касается реле, то для него найдется место с обратной стороны радиатора в непосредственной близости от блока фар.

«Минусовой» провод реле (контакт 86), снабженный кольцевой клеммой под винт, через корончатую шайбу прикрепляем к кузову автомобиля (зачистив предварительно металл в месте подсоединения).

Провод от 30-го контакта реле (идущий через предохранитель) подключаем к «плюсовой» клемме аккумуляторной батареи, иначе говоря, основное питание сигнала будет осуществляться напрямую от аккумулятора.

Подстройку звучания новых сигналов можно выполнить при помощи специального болта на корпусе. Кроме того раструбы сигналов следует располагать таким образом, чтобы в них не скапливалась влага, а все болтовые соединения не помешает защитить смазкой.

Следует отметить, что установка волговского сигнала на ВАЗ может выполняться и по упрощенной схеме, то есть без использования дополнительного реле. В данном случае подключение производится при помощи проводов питания штатного сигнала, учитывая тот факт, что базовый сигнал использует свое собственное реле, расположенное в блоке предохранителей. Такой способ конечно же проще и требует меньших затрат, однако он имеет определенные недостатки. Дело в том, что плюсовой провод запитующий штатный сигнал тонковат для более мощного «волговского» устройства и падение напряжения на нем слишком значительное (сигнал будет звучать слабее, чем хотелось бы). Кроме того, защитный предохранитель в штатной сети защищает не только цепи сигнала, но и вентилятор, и его номинала в 5А явно недостаточно (при одновременной работе обоих устройств предохранитель быстро перегорает и, при этом, часто повреждаются дорожки на монтажной плате блока предохранителей).

Как поставить сигналы Волги на автомобиль LADA

Все автомобили имеют устройство для подачи звуковых сигналов (клаксон), но не всегда его звучание устраивает владельца. Это и является основной причиной замены штатного клаксона на альтернативные варианты (например, на звуковой сигнал от Волги). Рассмотрим эту доработку в деталях.

В настоящее время клаксоны обычно используются парами. Один с высоким тоном, другой с низким. Это обеспечивает силу и красоту звучания.

Потребуется купить:

(артикул для высокого тона — 22.3721, для низкого — 221.3721), либо аналог, примерная цена 500 рублей; Другие звуковые сигналы в этой категории.
• 4-хконтактное реле 75.3777-10;
• Колодка для реле;
• Навесной предохранитель на 10-15А;
• Провод одножильный;
• Гофра для проводов;
• Клеммы;
• Скобы/кронштейны для крепления звуковых сигналов (опционально).

Установка и подключение звукового сигнала от Волги показана на примере седана Лада Веста. На других автомобилях (например, Лада Ларгус, Гранта, Калина, Приора, Нива 2121 или XRAY) все действия выполняются аналогичным образом.

Как установить сигнал Волги

Снять передний бампер (инструкция для XRAY, Весты, Гранта, Приора, Калина, Ларгус). Если было решено не снимать штатный звуковой сигнал (при необходимости можно будет вернуться к начальному варианту), тогда ищем подходящее место для установки сигналов от Волги. Чаще всего их размешают на переднем усилителе бампера (на штатные болты крепления), за решеткой радиатора или под фарами на кронштейны.

Как подключить сигнал Волги

Штатные звуковые сигналы автомобилей LADA потребляют не более 5А, а клаксоны Волги по 7А каждый. В связи с этим для их подключение необходимо использовать 4-х контактное реле. Владельцы утверждают, что ставить доп.реле не обязательно. Схема подключения сигнала Волги универсальная для всех автомобилей:

Перед началом работ рекомендуется отключить минусовую клемму с аккумулятора. Все провода укладываем в гофру. Реле размещаем в защищенном от влаги и грязи месте. Весь процесс также показан на видео:

Про гарантию. В случае самостоятельно доработки автомобиля в части электрики есть вероятность в отказе от гарантийного обслуживания автомобиля. Поэтому установку сигналов от Волги следует выполнять в сервисном центре, где будут готовы после подключения предоставить документ, подтверждающий качество работы. Также можно обратиться с такой доработкой к официальному дилеру.

А вас устраивает работа штатного звукового сигнала на модели LADA? Готовы ли вы устанавливать клаксон от Волги?

Кстати, на Лада Веста и Иксрей можно установить более громкие звуковые сигналы FIAMM без вмешательства в проводку.

Звуковой сигнал ВАЗ 2107: устройство, неисправности и ремонт

Правила дорожного движения запрещают эксплуатацию автомобиля с неработающим звуковым сигналом. Поэтому автовладельцы должны периодически проверять работоспособность этого сигнала и оперативно устранять его неисправности.

Звуковой сигнал ВАЗ 2107

Производитель ВАЗ 2107 оснащал автомобиль двумя вариантами звукового сигнала (ЗС). В первом случае устанавливались два звуковых элемента (ЗЭ) низкой и высокой тональности (типы сигнала С-304 и С-305), что позволяло получать громкий и объёмный звук. Эти элементы монтировались на металлическом кронштейне в подкапотном пространстве около радиатора системы охлаждения.

Второй вариант предполагал установку одного ЗЭ типа 20.3721–01, также расположенного на кронштейне перед радиатором охлаждения. Все звуковые элементы неразборные и ремонту не подлежат.

Назначение звукового сигнала

Звуковой сигнал предназначен для предупреждения участников дорожного движения об опасности и предотвращения ДТП. Подаётся сигнал путём нажатия на кнопку ЗС, которая расположена на рулевом колесе.

Правила дорожного движения ограничивают применение ЗС двумя ситуациями.

ПДД Глава 19.10. Звуковые сигналы могут применяться только:

– для предупреждения других водителей о намерении произвести обгон вне населённых пунктов;

– в случаях, когда это необходимо для предотвращения дорожно-транспортного происшествия.

Правила дорожного движения Российской Федерации

http://www.pdd24.com/

В первом случае ЗС информирует водителя опережаемого автомобиля перед началом манёвра. Ситуации, подпадающие под второй пункт ПДД, более разнообразны. Возможны следующие варианты.

1. Во время гололёда по пешеходному переходу идёт человек, а скользкая дорога не позволяет вам резко затормозить. Услышав ЗС, пешеход среагирует.
2. Водитель, двигающийся по соседней полосе, не увидел вас в боковое зеркало и начал перестраиваться. Подав сигнал, вы обратите его внимание на себя.
3. На проезжую часть вышло животное. Звуковым сигналом можно согнать его с дороги.
4. При выезде со второстепенной дороги водитель не увидел ваш автомобиль, двигающийся по главной дороге. ЗС заставит его остановить свой автомобиль.
5. Велосипедист двигается не по краю, а по середине проезжей части. Звук сигнала заставит его пропустить автомобиль.

Таких случаев очень много. Своевременное и обоснованное использование ЗС позволит участникам дорожного движения избежать больших неприятностей.

Устройство звукового сигнала ВАЗ 2107

В корпусе ЗЭ расположена металлическая мембрана, которая совершает колебания за счёт перемещений металлического якоря. Эти колебания и являются источником звука. Сам якорь приводится в движение магнитным полем, создаваемым катушкой с обмоткой.

Принцип действия ЗС ВАЗ 2107 следующий. Возникающее при подаче напряжения на катушку электромагнитное поле выталкивает якорь мембраны, который, в свою очередь, размыкает прерыватель и отключает катушку. В результате мембрана возвращается в исходное положение, и якорь снова замыкает контакты прерывателя. В результате повторения таких циклов мембрана вибрирует, издавая звук.

Электрическая схема подключения звукового сигнала ВАЗ 2107

Схема подключения звукового сигнала ВАЗ 2107 с двумя элементами разной тональности довольно проста.

Принцип действия звукового сигнала ВАЗ 2107

На клеммы звуковых элементов через реле, предназначенное для замыкания и размыкания электрической цепи с высокой нагрузкой, подаётся напряжение. Это реле, управляемое током небольшой силы, позволяет избежать перегрузки некоторых элементов управления. Его неисправность может привести к перегреву управляющих кнопок и тумблеров и выходу их из строя.

При замыкании контактов кнопки включения сигнала клемма 85 реле соединяется с массой (отрицательной клеммой аккумулятора). При этом с генератора постоянно подаётся плюс на клеммы 86 и 30 реле ЗС. Клеммы 85 и 86 являются минусом и плюсом катушки реле. При подаче на них напряжения замыкается контакт между клеммами 30 и 87. На последнюю клемму, которая соединена с положительным контактом, через замыкающий контакт подаётся плюс. В результате при постоянно подключённом к массе отрицательном контакте ЗЭ срабатывает звуковой сигнал.

Неисправности звукового сигнала ВАЗ 2107

Неисправности звукового сигнала ВАЗ 2107 бывают трёх видов:

• ЗС совсем перестал работать;
• звук сигнала стал слабым или хриплым;
• ЗС начал срабатывать самопроизвольно.

Слабый или неестественный звук сигнала

Со временем звук сигнала может стать тихим, хриплым или прерывистым. Причиной этого обычно является неисправность ЗЭ или плохой контакт на его клеммах. Внутрь звукового элемента может попасть грязь и вода. В результате механизм подвергается коррозии, а мембрана начинает двигаться с трудом или полностью заклинивает. Также может выйти из строя обмотка катушки сигнала, однако происходит это довольно редко.

Для диагностики ЗС подключается напрямую к аккумулятору. Для этого используют дополнительные провода или снимают ЗЭ. Если результат тот же, неисправен звуковой элемент. Так как он неразборный, почистить его невозможно. Можно попробовать расшевелить мембрану, вращая регулировочный винт.

Бывали случаи, когда восстановить работу сигнала помогала, так сказать «шоковая терапия». Заклинившую мембрану можно расшевелить, хорошенько постучав по сигналу ручкой отвёртки. А ещё лучше снять сигнал с автомобиля и постучать им о деревянную поверхность. Можно также попробовать продуть его сжатым воздухом. Мембрана может освободиться и сигнал продолжит функционировать. Делать это стоит в том случае, когда уже ничего не остаётся, кроме как купить новый сигнал.

Регулировка и замена звукового сигнала

Отрегулировать сигнал можно без его демонтажа. Делается это следующим образом:

Звуковые элементы регулируются поочерёдно. При этом отключается питание от элемента, который в данный момент не регулируется.

Вращением регулировочного винта достигается максимально громкий и чистый звук сигнала.

Таким же образом регулируется второй ЗЭ, предварительно отключив первый.

Новый звуковой сигнал устанавливается в обратном порядке.

Неисправности реле и предохранителя

Если звуковой элемент исправен, а сигнал не работает, следует искать место обрыва электрической цепи.

В первую очередь проверяется предохранитель ЗС номиналом 16 А или 20 А, расположенный в монтажном блоке под номером F7. Через этот же предохранитель подключён электродвигатель вентилятора радиатора охлаждения. Если предохранитель часто перегорает, можно увеличить его номинал до 25 А. Это позволит компенсировать нагрузку при одновременной работе вентилятора и звукового сигнала.

Если предохранитель цел, проверяется реле ЗС — вытаскивается из посадочного места с помощью пластикового экстрактора, который находится в монтажном блоке, и проверяется мультиметром.

Порядок проверки реле звукового сигнала

Проверка реле звукового сигнала осуществляется в следующем порядке:

1. Подключаем к клемме 86 положительный провод, к клемме 86 — отрицательный. Тем самым на катушку подаётся напряжение, замыкая контакты 30 и 87.
2. Выставив на мультиметре режим «сигнал», подключаем его щупы к клеммам 30 и 87.

Для тех у кого нет мультиметра, можно воспользоваться личным опытом автора. Вместо мультиметра, используется любая лампочка на 12 В. Соединяем 86 и 85 клеммы с «+» и «–» соответственно, далее подсоединяем «–» от лампочки на массу или «–» клеммы аккумулятора. Подсоединяем «+» от аккумулятора к клемме 30 и затем от клеммы 87 на «+» лампочки. В этом случае цепь, питающая лампочку, прерывается контактом в реле. Соответственно, если лампочка загорелась, реле сработало. При срабатывании реле отчётливо слышен щелчок, по нему можно определить работает реле или нет, но это не гарантирует правильного результата проверки, потому что контакты в реле могут быть ржавыми или окислившимися.

Неисправность кнопки включения ЗС на руле

Если при диагностике ЗЭ, предохранителя и реле ЗС неисправностей не выявлено, то необходимо проверить кнопку включения сигнала на руле. Так как сам руль постоянно вращается, а необходимость подачи звукового сигнала может возникнуть в любой момент, между рулём и рулевой колонкой имеется подвижный контакт. С помощью этого контакта можно замкнуть цепь даже при повороте руля. Кроме этого, в самой кнопке есть ещё два контакта, позволяющие водителю подать сигнал как левой, так и правой рукой. Любой из этих контактов (чаще всего подвижный) может выйти из строя. В этом случае нужно его почистить и убедиться в работоспособности кнопки. Делается это следующим образом.

1. Устанавливаем колёса автомобиля прямо. Рулевое колесо тоже не должно отклоняться в сторону.
2. Поддеваем отвёрткой и снимаем с кнопки руля эмблему «Лада».

Снимаем кнопку с руля и отсоединяем провод от контакта на руле.

Надфилем или наждачной бумагой зачищаем подвижный контакт, расположенный около вала на рулевой колонке. Слегка подгибаем контакт вверх (в сторону руля).

Очищаем от грязи и остатка смазки, зачищаем наждачной бумагой и покрываем графитовой смазкой часть подвижного контакта в форме кольца, расположенную на руле. Это избавит от скрипа и обеспечит хорошее соединение.

На снятой ранее кнопке сигнала чистим оба контакта.

Извлекаем и зачищаем провода и контакты, извлечённые из кнопки.

Видео: диагностика и ремонт звукового сигнала ВАЗ 2107

Установка на звуковой сигнал ВАЗ 2107 дополнительной кнопки

Подвижный контакт между рулём и рулевой колонкой ВАЗ 2107 со временем выходит из строя. Его лапка теряет упругость, и части контакта перестают соприкасаться. Для предотвращения такой ситуации автовладельцы часто устанавливают для подачи звукового сигнала дополнительную кнопку, дублирующую функции кнопки на руле, то есть соединяющую реле с массой. Устанавливается она в любое удобное место, чаще на панель приборов около руля.

Устанавливается дополнительная кнопка следующим образом.

1. На панели приборов проделываем отверстие подходящего диаметра.
2. Устанавливаем в проделанное отверстие кнопку.
3. Если кнопка трёхконтактная, определяем, какие контакты замыкаются при её нажатии. Сделать это можно с помощью мультиметра.
4. Находим в общем жгуте проводов провод, идущий к кнопке ЗС на рулевом колесе. Обычно это серый провод с чёрной полосой.
5. Подсоединяем этот или параллельный с ним провод к одному из контактов кнопки.
6. Вторую клемму кнопки соединяем с массой.

Подключённая таким образом кнопка будет повторять функции кнопки на руле.

Личная практика показывает, что пользоваться кнопкой сигнала, установленной на панели приборов, неудобно. Привыкнуть к ней не получится настолько, чтобы, не посмотрев на неё, оперативно подать звуковой сигнал. В итоге теряются драгоценные доли секунды тогда, когда они могут оказаться жизненно важными. Стоит потратить деньги и уделить немного времени, чтобы починить сигнал на руле.

Установка на ВАЗ 2107 пневматического звукового сигнала

Некоторые автовладельцы устанавливают на ВАЗ 2107 мощный пневматический звуковой сигнал. Монтаж такого устройства довольно прост. Потребуется болгарка, дрель и стандартный набор слесарных инструментов.

Сначала нужно определить, где будет расположен клаксон и компрессор, а затем изготовить кронштейны для их крепления. Обычно пневмосигнал устанавливается за декоративной решёткой перед радиатором.

Монтаж выполняется в следующем порядке:

1. Из подходящего материала (металлический уголок или планка) изготавливаем кронштейны.
2. Кронштейны устанавливаем на верхнюю панель перед радиатором охлаждения в соответствии с размерами пневмоклаксона и конструкцией его креплений.

Устанавливаем на кронштейны пневмоклаксон.

На кронштейнах штатного сигнала или на панели около радиатора монтируем компрессор.

Соединяем клаксон и компрессор шлангом из комплекта пневмосигнала.

Если потребляемый компрессором ток больше 5 А, по описанной выше схеме для подстраховки нужно будет установить дополнительное реле.

Пневматический гудок — непрактичная вещь, потому что он снабжён компрессором, который включается с задержкой. Компрессор недолговечен и может быстро потребовать замены, к тому же в сильные морозы может произойти отказ в работе компрессора и сигнал не прозвучит.

На практике алгоритм монтажа пневмоклаксона определяется его размерами, видом, конструкцией креплений и т. п.

Видео: пневматический звуковой сигнал на ВАЗ 2107

Таким образом, диагностировать неисправность и отремонтировать звуковой сигнал ВАЗ 2107 довольно просто. Сделать это сможет даже неопытный автовладелец, имеющий перед глазами инструкции специалистов. Замена штатного сигнала на пневматический также не представляет большой сложности.
