Где находится ступичный подшипник

Замена ступичных подшипников

висит)

Процесс снятия ступиц и откручивания всяких гаек, болтов и т.п.фоткать не стал(всё и так ясно интуитивно)На сайте много инфы по этому делу.Коротко просто скажу что не отсоединял поворотный кулак от ступицы(там подшипники)я их менял почти пол года назад.Люфтов нет.
И что выпресовывается с начала цапфа, потом вынимается стопор, а потом выпресовывается сам подшипник.Сбор в обратной последовательности))

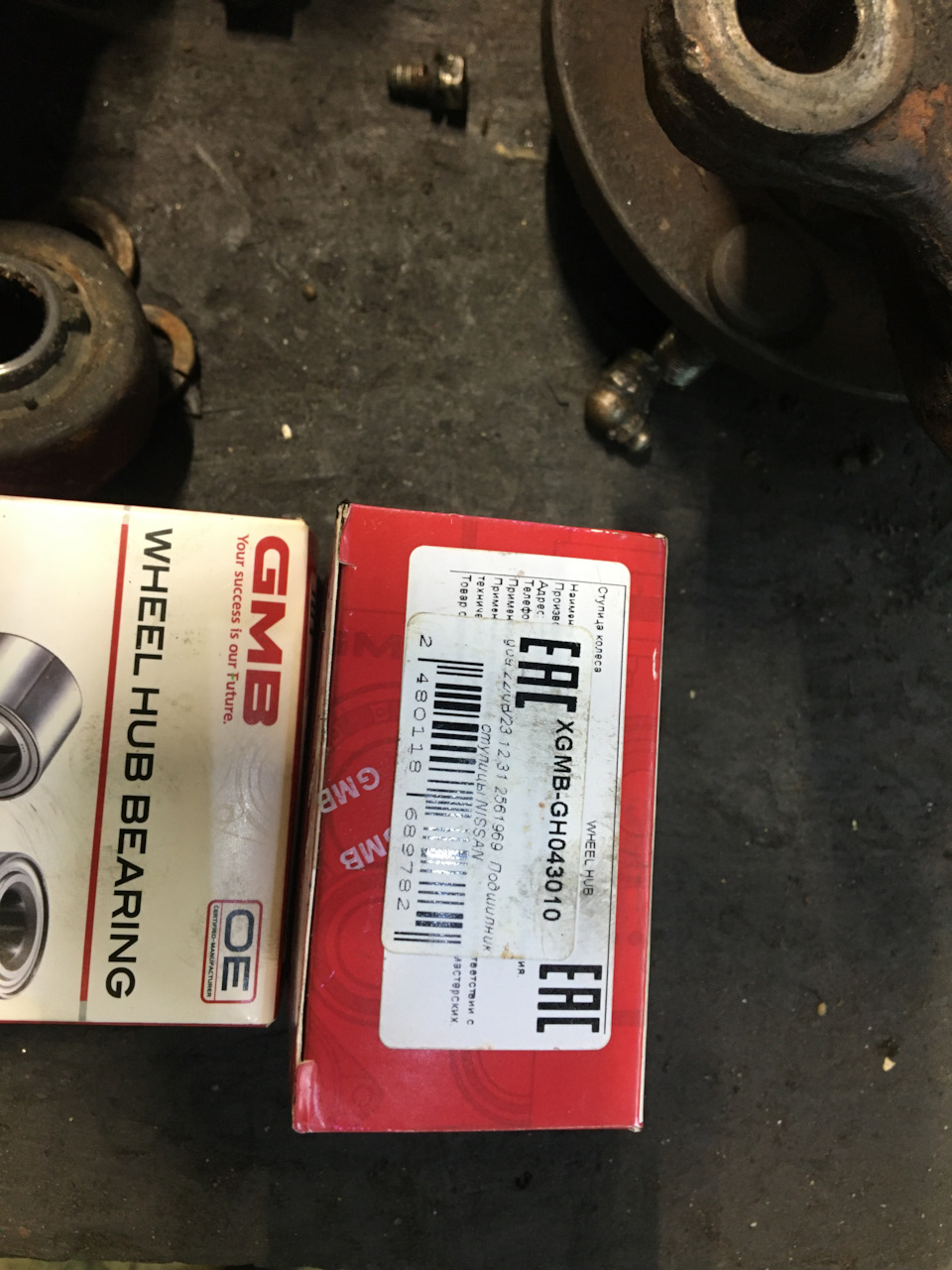

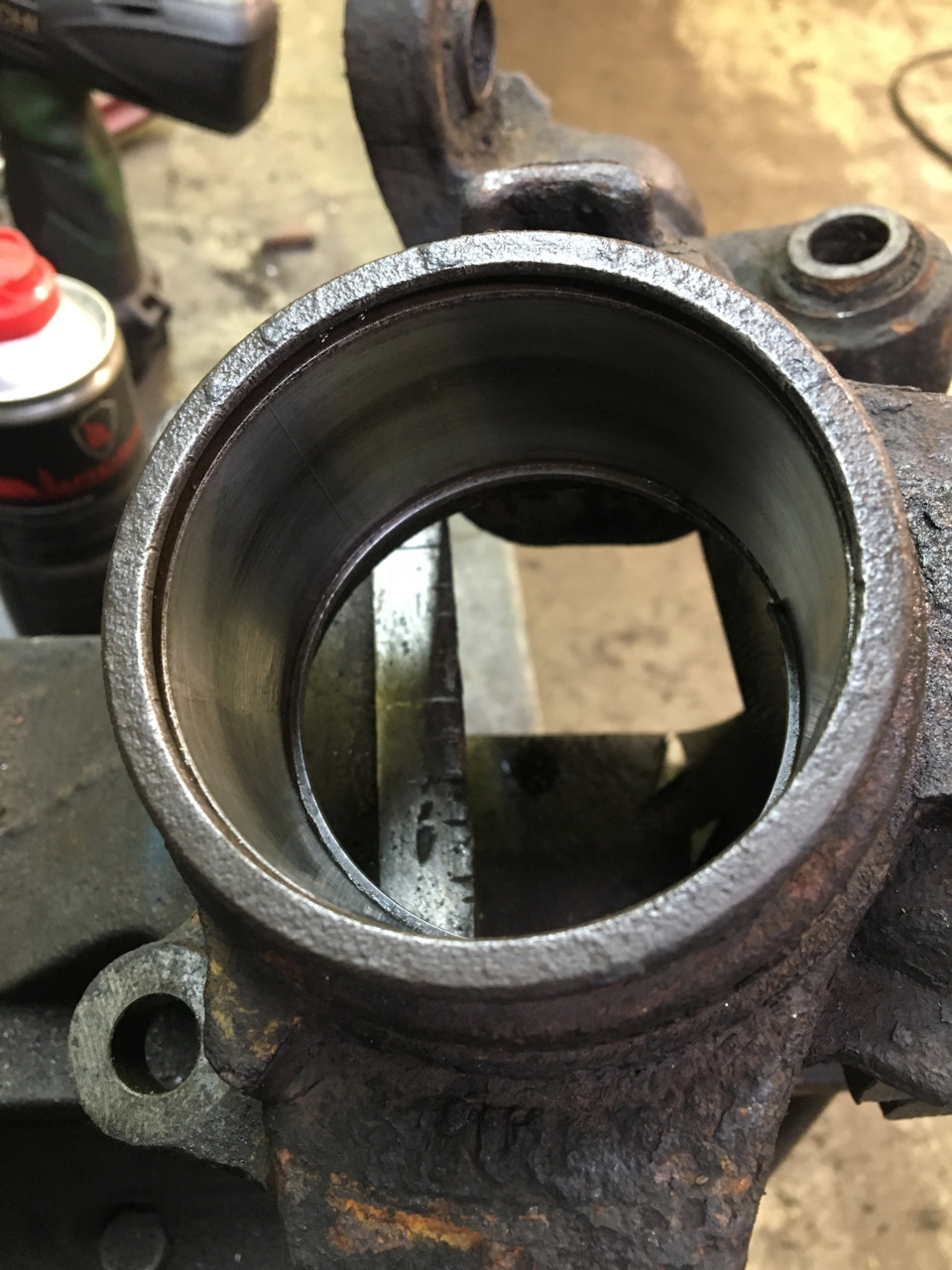

Снятые Чистим там всё вот такие подшипники(без стопора в нутри)

Ничего сложного)Гудел правый, но я заменил две стороны.

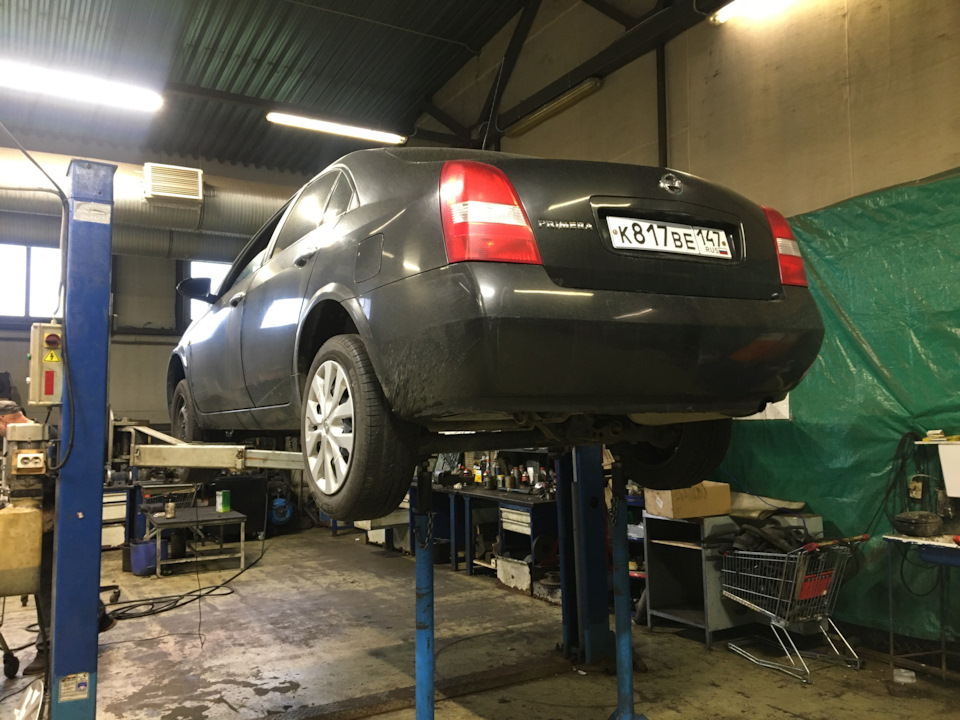

Воспользовавшись подъёмником, ещё и масло со свечками махнул

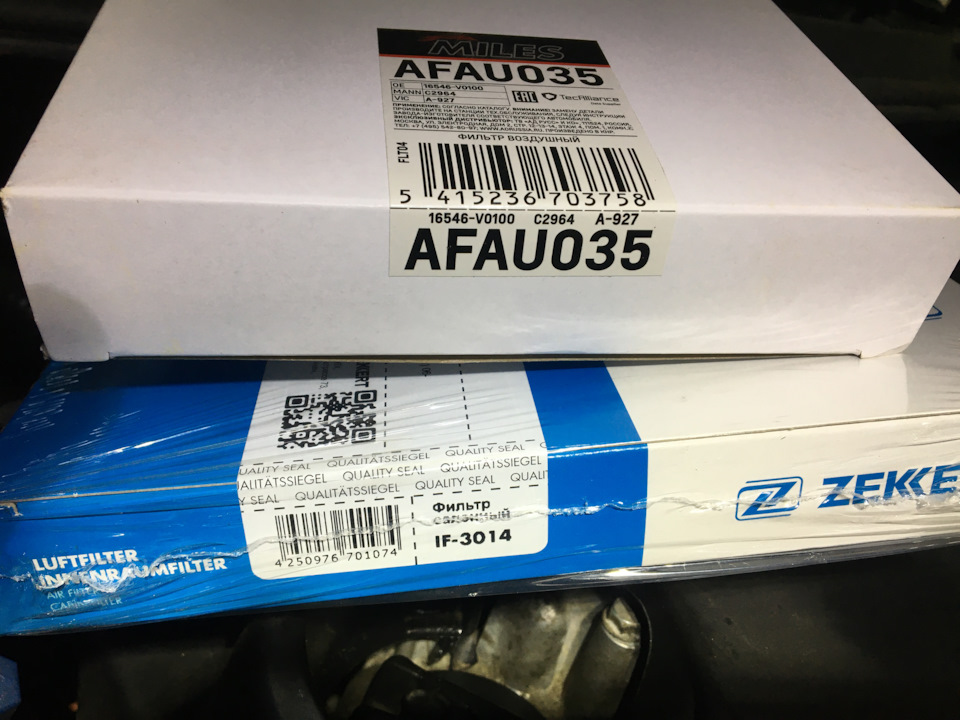

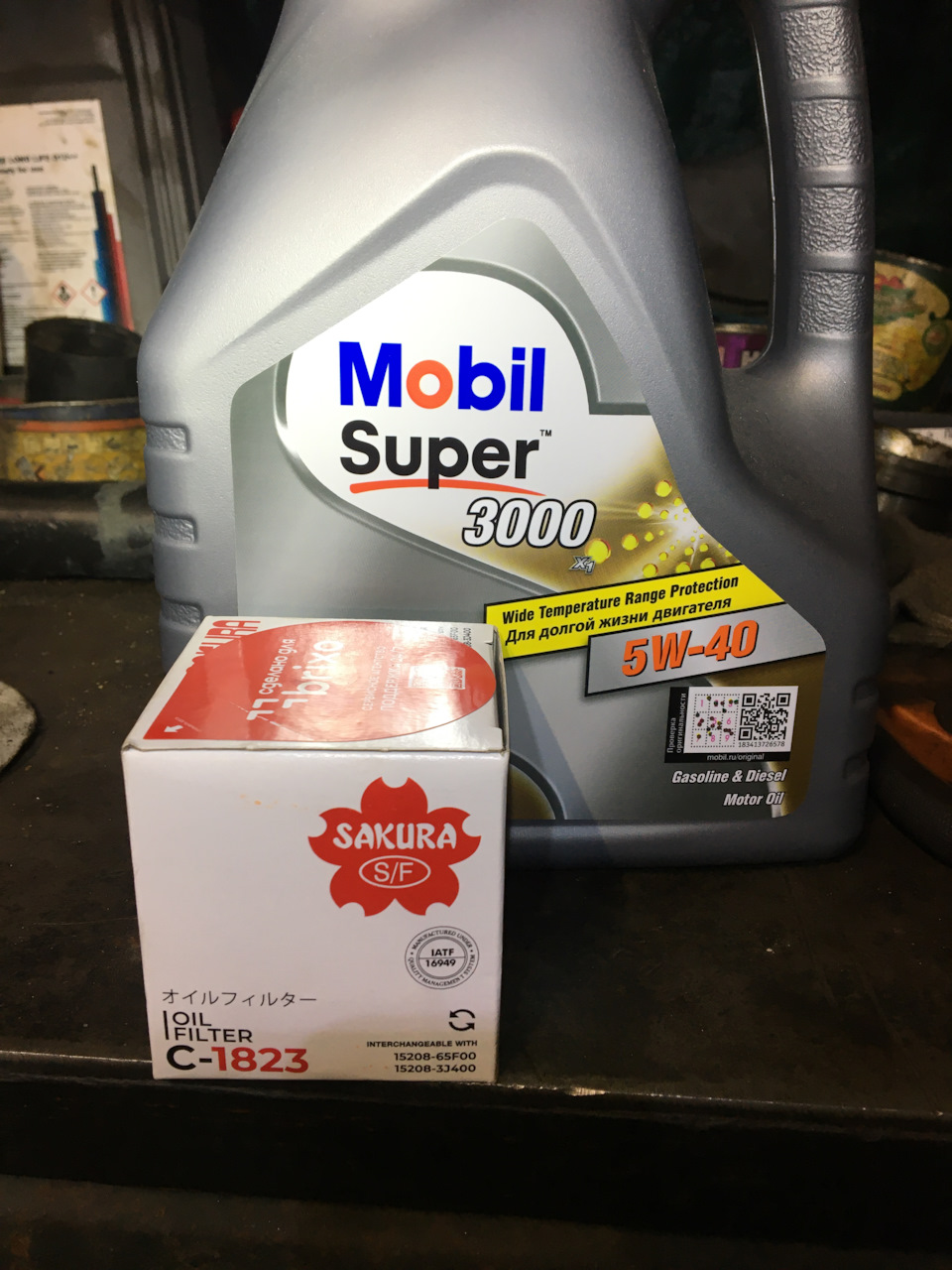

Фильтр(может кому нужен) Свечи

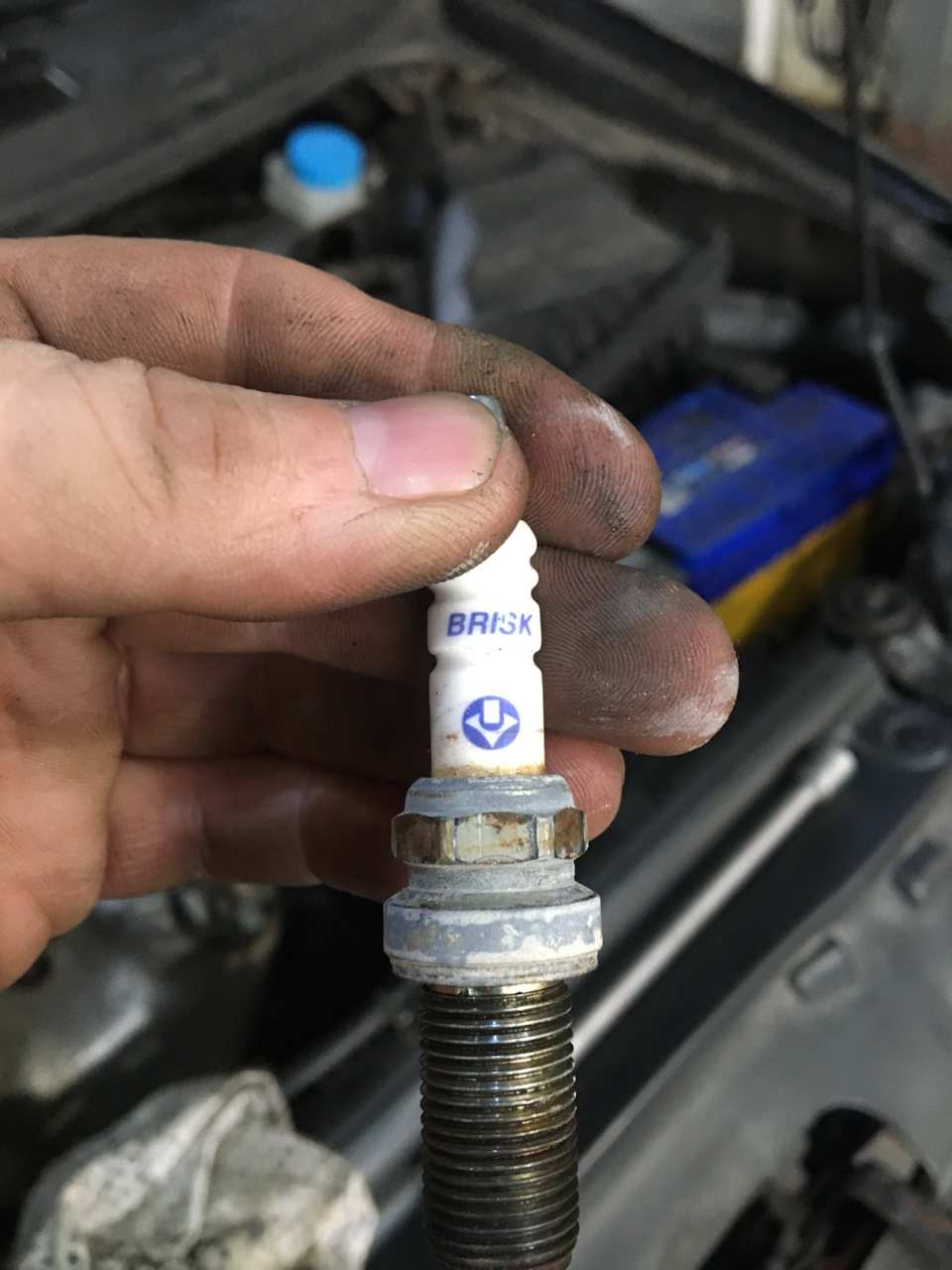

Старые свечи 1,3 и 4 горшки нормальные, а вот свечка со 2-го удивила))

Тут на фото уже немного подтёр, а так как будто шуба (белая) может кому номера пригодятся

Доступ к сервису временно запрещён

С вашего IP-адреса одновременно поступает очень много запросов.
Такое поведение показалось подозрительным, поэтому мы временно закрыли доступ к сайту.
Возможно, на вашем устройстве есть программы, которые отправляют запросы без вашего ведома.

Что мне делать?

Напишите в службу поддержки через форму обратной связи.
Подробно опишите ситуацию — поможем разобраться, что случилось, и подскажем, как действовать дальше.

Автомобильные подшипники: где они находятся и как распознать их неисправность?

Подшипники — это широко применяемые в автомобилях узлы, без которых отдельные компоненты и целые системы не могли бы функционировать. Конструкторы используют их, например, в коробке передач, ступицах колес, приводе осей, в двигателе. Где еще применяются подшипники и как распознать их неисправность, которая может привести к серьезным последствиям?

Существует несколько типов подшипников, в числе которых — подшипники качения (например, шариковые или роликовые подшипники). Они имеют один или два ряда тел качения. В свою очередь, подшипники качения подразделяются на радиальные и упорные. Не менее распространены конические подшипники, встречающиеся в нескольких вариантах. Реже используются игольчатые или радиальные роликовые подшипники. Применяемые в двигателе подшипники рассчитаны на весь срок службы автомобиля. Как правило, независимо от типа подшипников, признаки их неисправности проявляются уже на раннем этапе. Именно поэтому очень важно научиться ее быстро идентифицировать.

Одним из типовых мест установки подшипников являются неразборные ступичные узлы колес, состоящие из подшипника, ступицы и датчика ABS. Здесь используются шарикоподшипники, в которых производитель обеспечивает предварительный натяг. Еще одно место установки — это двигатель: на подшипники опирается его коленчатый вал. Подшипники скольжения также используются в газораспределительном механизме. Исключением могут быть, например, клапанные механизмы BMW, оснащенные роликовыми толкателями, в которых используются игольчатые, а иногда — шарикоподшипники. Эти подшипники не подлежат замене в качестве отдельных запчастей (ситуация аналогична ступичному узлу). Подшипники также устанавливаются в шатунах. Их тип зависит от типа двигателя: в традиционных четырехтактных двигателях обычно устанавливаются подшипники скольжения.

«Большое количество подшипников можно также найти в коробке передач и в приводе осей автомобиля. «Гудящий» подшипник в коробке передач — часто встречающееся явление в длительно эксплуатирующихся грузовых автомобилях. Этот шум возрастает с увеличением частоты вращения и может быть слышен не на каждой передаче, а только в определенном режиме. Распространен также выжимной подшипник сцепления, представляющий собой комбинацию радиального и упорного подшипников. В прошлом привод разъединения двигателя и коробки передач осуществлялся с помощью троса и так называемой «вилки выключения сцепления». На смену тросу пришла гидравлическая система с выжимным подшипником. В новейших автомобилях все чаще используется центральный выжимной подшипник, то есть гидравлический рабочий цилиндр, встроенный в упорный подшипник. Признаком его неисправности будет шумная работа, а в некоторых случаях — трудности с переключением передач.

Неправильная диагностика усугубит эту проблему и может привести к преждевременному износу других компонентов», — объясняет Томаш Охман из компании SKF.

Подшипники (ранее — качения, теперь — скольжения) также находят применение в конструкции ведущего моста — в узлах, обеспечивающих передачу крутящего момента. Подшипники ведущей шестерни и дифференциала — конические, реже встречаются игольчатые. Не менее важная область — это подвеска (например, амортизаторные стойки) и система рулевого управления, в которой насчитывается более десятка различных подшипников. Нельзя не упомянуть и шарикоподшипники генератора.

Неисправность подшипника (со стороны шкива) может стать следствием чрезмерных нагрузок, которые воздействуют на генератор, неправильной установки клинового ремня или механических повреждений.

«Проще всего диагностировать неисправность подшипника, к которому у нас относительно легкий доступ — колес, подвески, генератора. Гораздо больше проблем с подшипниками внутри двигателя или агрегатов трансмиссии. Стиль вождения и техническое состояние автомобиля в широком понимании служат решающими факторами, которые могут вызвать преждевременный износ подшипников независимо от их типа. Если подшипник подлежит замене по причине естественного износа или повреждения, дают о себе знать два основных признака — его люфт или шумная работа. Правильная диагностика крайне важна прежде всего для того, чтобы исключить выход из строя других, сопряженных узлов, что естественным образом отображается на затратах времени и труда», — резюмирует Томаш Охман.

SKF является ведущим мировым производителем и поставщиком подшипников и подшипниковых узлов, систем смазывания, мехатроники, уплотнений, оборудования для мониторинга состояния и сопутствующих изделий, а также предоставляет сервисные услуги, инженерный консалтинг и технические тренинги. Представительства компании SKF располагаются в более чем 130 странах, а всего в мире работает около 17 000 компаний-дистрибьюторов продукции SKF. В 2018 году годовой объём продаж компании SKF достиг 85 713 000 000 шв. крон, а количество штатных сотрудников составило 44 428 человек.

Ступичные подшипники

Ступичный подшипник в конструкции автомобиля представлен деталями двух видов — подшипник задней ступицы и передний подшипник ступицы.

Для чего используется деталь?

Давайте рассмотрим, что представляет собой данная деталь, каковы особенности ее конструкции, как можно диагностировать ее неисправности и каким образом следует выполнять ремонтные работы. Эта деталь обеспечивает крепление колеса транспортного средства к следующим элементам:

• к ступице;
• к объединенному в общую конструкцию со ступицей поворотному кулаку.

Так как она является значимой составляющей ходовой части любого автотранспортного средства, обеспечивающей связь между осью и автомобильными колесами, а подобные подшипники выполняют функцию соединяющего элемента ступицы и оси, сопротивление вращения колес машины при их использовании становится минимальным.

Конструкционные особенности и принцип функционирования

Изделие является наиболее нагруженной деталью автомобильного механизма, который должен выдерживать давление всей его массы. Помимо этого, на данную деталь приходятся еще и дополнительные нагрузки разных направленностей, которые возникают в результате передвижения транспортного средства по неровной дороге, резкого торможения и т.д. От качества и надежности этой детали зависит безопасность передвижения машины по автодорогам. Поэтому чрезвычайно важно, чтобы данный элемент отличался высоким качеством, позволяющим ему постоянно оставаться в исправном состоянии.

Ступицы механизма автомобиля снабжены подшипниками качения. Все их модификации обладают схожим устройством, предусматривающим наличие следующих элементов:

• тела качения;
• сепаратора;
• внешних и внутренних колец.

Внешние и внутренние кольца представляют собой своеобразные опорные поверхности, фиксирующие подшипник в области оси и в отверстии ступицы.

Для того чтобы тела качения были равномерно распределены по окружности обоймы в конструкции, используется сепаратор. Еще одной немаловажной функцией является недопущение соприкосновения расположенных рядом друг с другом тел качения. В некоторых моделях предусмотрены также пылесборники, не допускающие попадания в узел грязи и пыли. Узлы такого типа называются закрытыми.

Основные разновидности

Тела качения представляют собой ролики и шарики цилиндрической либо конической формы. Они могут быть выстроены в 1 или 2 ряда. Чаще всего сегодня используются следующие виды:

• цилиндрические шариковые/роликовые;
• конические радиально упорные роликовые.

Современные ступичные модели, выпускаемые для автомобилей с антиблокировочными системами, являются ее составной частью. Они имеют конструкции закрытого типа, не обслуживаются и не ремонтируются. При поломке узла необходима замена всей детали

Каждая радиальная модель в ступице зафиксирована отдельно. Все подшипники, как выше уже упоминалось, являются закрытыми и не обслуживаемыми. Регулировать их также нельзя. Возникающие в процессе эксплуатации автомобиля люфты устраняются путем насаживания подшипника на ось с помощью сильного натяга.

Некоторые подшипники (радиально-упорные) монтируются сразу по два. Это открытые модели, устанавливаемые посредством слабого натяжения. При образовании люфтов они могут регулироваться.

Ведущая ось обычно оснащается радиальными ступичными деталями, тогда как ведомая — радиально-упорными. Например, российский автомобиль ВАЗ оснащен следующим образом:

• ВАЗ 2107 — расположенные сзади, оснащены шариковыми подшипниками (по одному, а передние — коническими (по два);
• ВАЗ 2108 — на задней оси установлены конические узлы, а впереди — цилиндрические двухъядерные компоненты.

Диагностика неисправностей и особенности эксплуатации ступичных подшипников

Стандартный ресурс пробега такой детали составляет порядка ста тысяч километров. Учтите, что период использования может быть разным. Зависит он от многих условий, на которые следует обращать внимание. Срок службы зависит от следующих объективных факторов:

• особенностей эксплуатации транспортного средства;
• качества изготовления подшипника;
• его защищенности от попадания грязи, пыли и песка;
• своевременной и систематической регулировки открытых узлов для устранения возникающих люфтов.

Пренебрежение мерами профилактики и езда по разбитым дорогам приводят к сокращению периода службы тел качения и всего узла.

Допускать критического износа ни в коем случае нельзя, иначе это может привести к разрушению всего подшипника, что способно стать причиной возникновения таких плачевных последствий, как заедание колеса или даже его срыв с оси.

Верным признаком изношенности автомобильного ступичного подшипника является хорошо слышимый гул во время движения автомобиля в области колеса. Если гул слабый, износ подшипника пока что не слишком велик. В этом случае автомобилем можно еще некоторое время пользоваться, однако желательно в скором времени сделать диагностику подшипников. В случае необходимости их следует отрегулировать либо заменить. Если же подшипник разрушен полностью, и ремонт его невозможен, вы будете слышать громкий хруст. В этом случае следует тотчас же перестать пользоваться транспортным средством и полностью заменить узел.

Сделать диагностику такого подшипника можно и самостоятельно. Для этого необходимо выполнить следующие действия:

• вывесить и покрутить колесо, чтобы проверить, имеются ли заедания;
• раскачать колесо, двигая его вверх-вниз.

Люфт около радиально-центрических подшипников недопустим. Около радиально-упорных моделей он допускается (незначительный). Появление люфта в цилиндрических узлах свидетельствует о критическом износе. В таких случаях цилиндрический подшипник следует заменить, так как ремонтировать такие модели невозможно. Люфт в конических узлах устраняется с помощью регулировки.

Как можно отрегулировать ступичный подшипник?

Для регулировки необходимы следующие инструменты:

• отвертки нужных размеров;
• гаечные ключи;
• пассатижи;
• молоток.

Сначала следует ослабить болты колес на подлежащей регулировке ступице. После этого нужно вывесить и затем снять колесо с помощью домкрата. Затем при помощи отвертки и молотка сбить находящийся в центре защитный колпачок, отогнуть усики и с помощью пассатижей вытащить стопор. После этого закрутить полностью гайку и потом открутить ее на четверть оборота обратно. Проверить, легко ли вращается ступица, после чего собрать все в обратном порядке, а затем убедиться в отсутствии люфта.

Если вышеперечисленные меры не помогли устранить хруст, подшипник следует полностью заменить.

При наличии необходимых инструментов и специальных приспособлений (например, слесарных тисков), выполнить замену ступичного подшипника не сложно. Обратите внимание, подшипник должен устанавливаться легко. Если со стороны ступицы ощущается сопротивление, пусть даже и незначительное, ее необходимо заменить в связи с износом посадочного места.
