Бачок ГУР (что внутри)
Всем доброго времени суток. Давно задавался вопросом о внутренностях бачка ГУР, есть ли сеточки, фильтра внутри, т.к. нужной инфы не нашел, сколько людей столько и мнений, но ни одного подтверждающего фото не было. И только зимой дошли руки распилить старый бачок. И так смотрим:

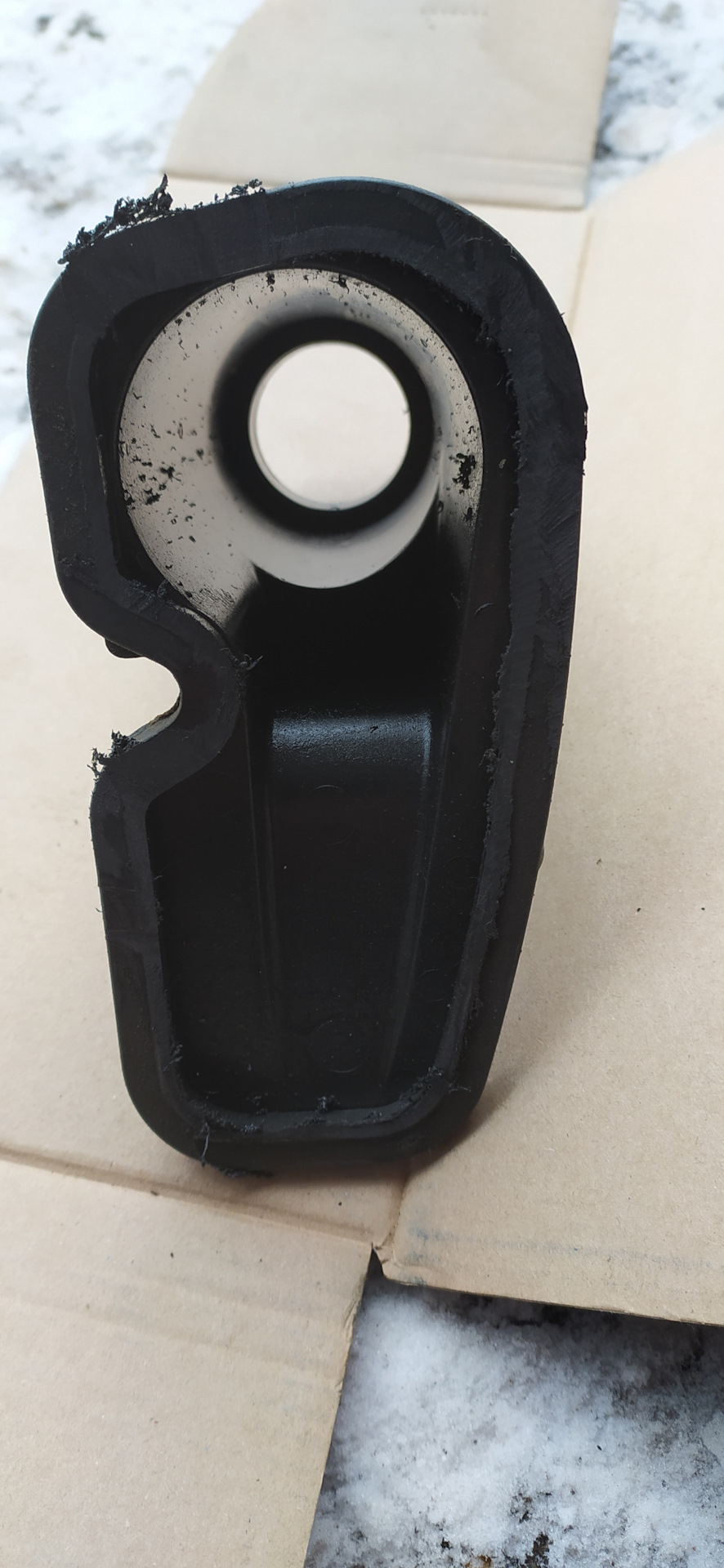

вот пациент, сначала хотел вдоль распилить, потом передумал

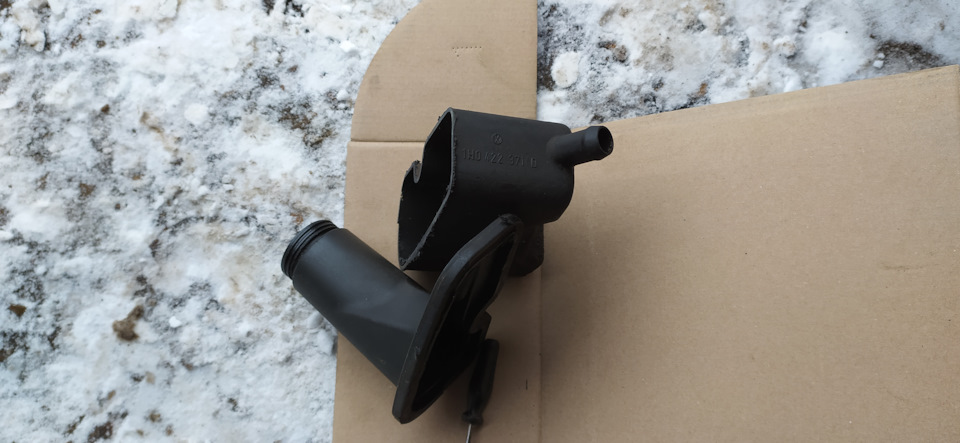

тут все просто
в нижней части отверстие подачи, вверху обратка

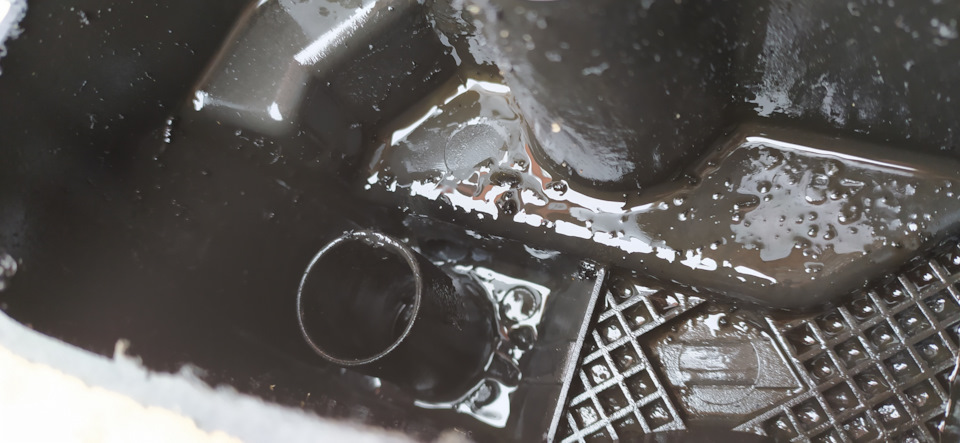

обратка, ну и многолетняя гразь, при покупке машина жидкость была черная и с характерным запахом
.
И так как в бачке все отверстия просматриваются, продуваются и ни каких фильтров и сеточек я там не обнаружил. По этому было принято решение купить неодимовые магниты в виде кольца (неодимовый магнит — кольцо 15х7х3,5 мм, 4шт Forceberg 9-1252136-004) и подвесить их к крышке бачка. И теперь периодически достаю и стираю с них металлическую пыль, но жидкость на салфетке чистая

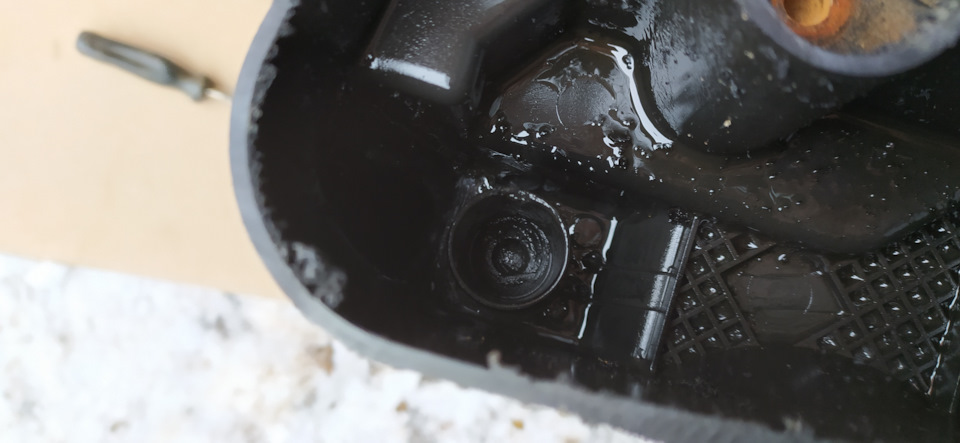

так это выглядит

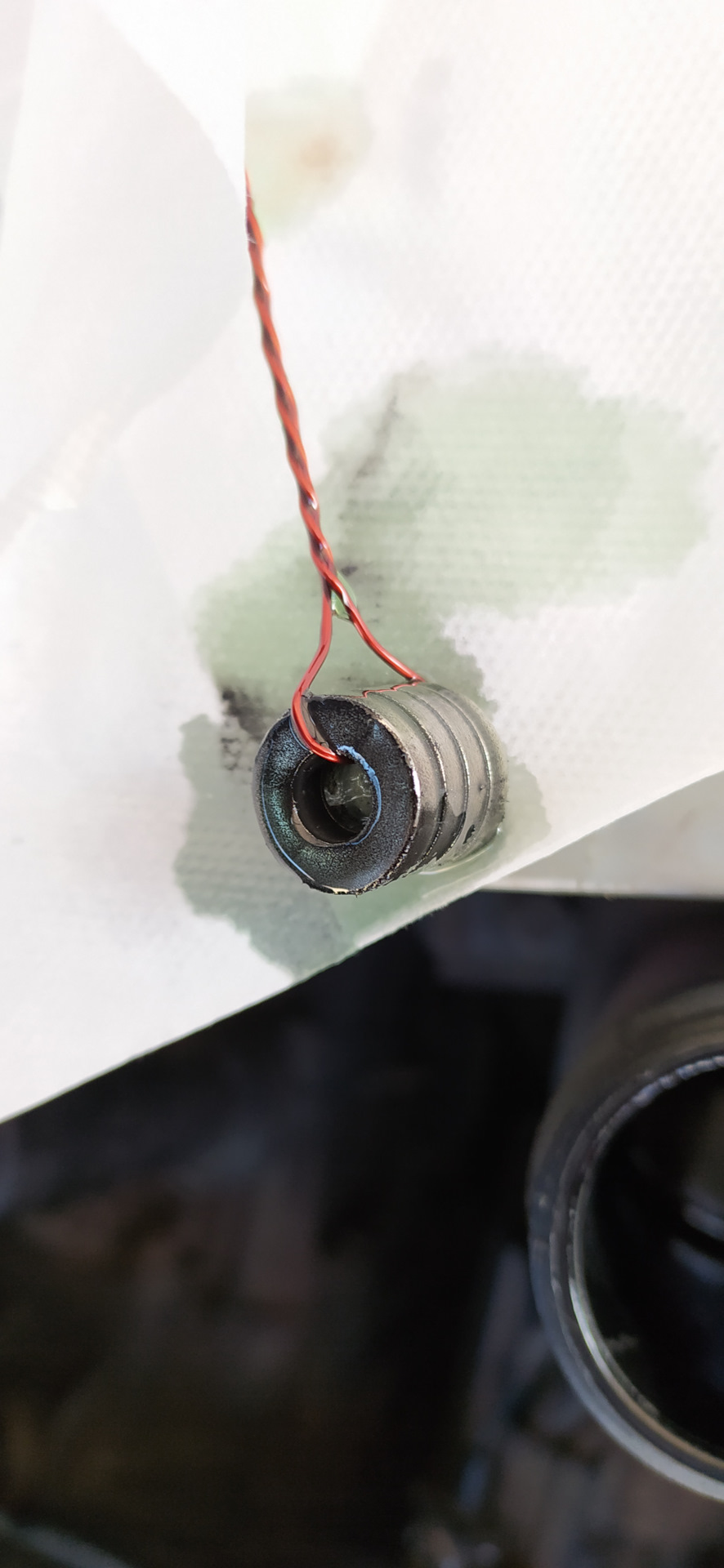

на магнитах виден черный налет, на салфетке черные следы и есть тот самый налет с магнитов, ну а масло как видно прозрачное

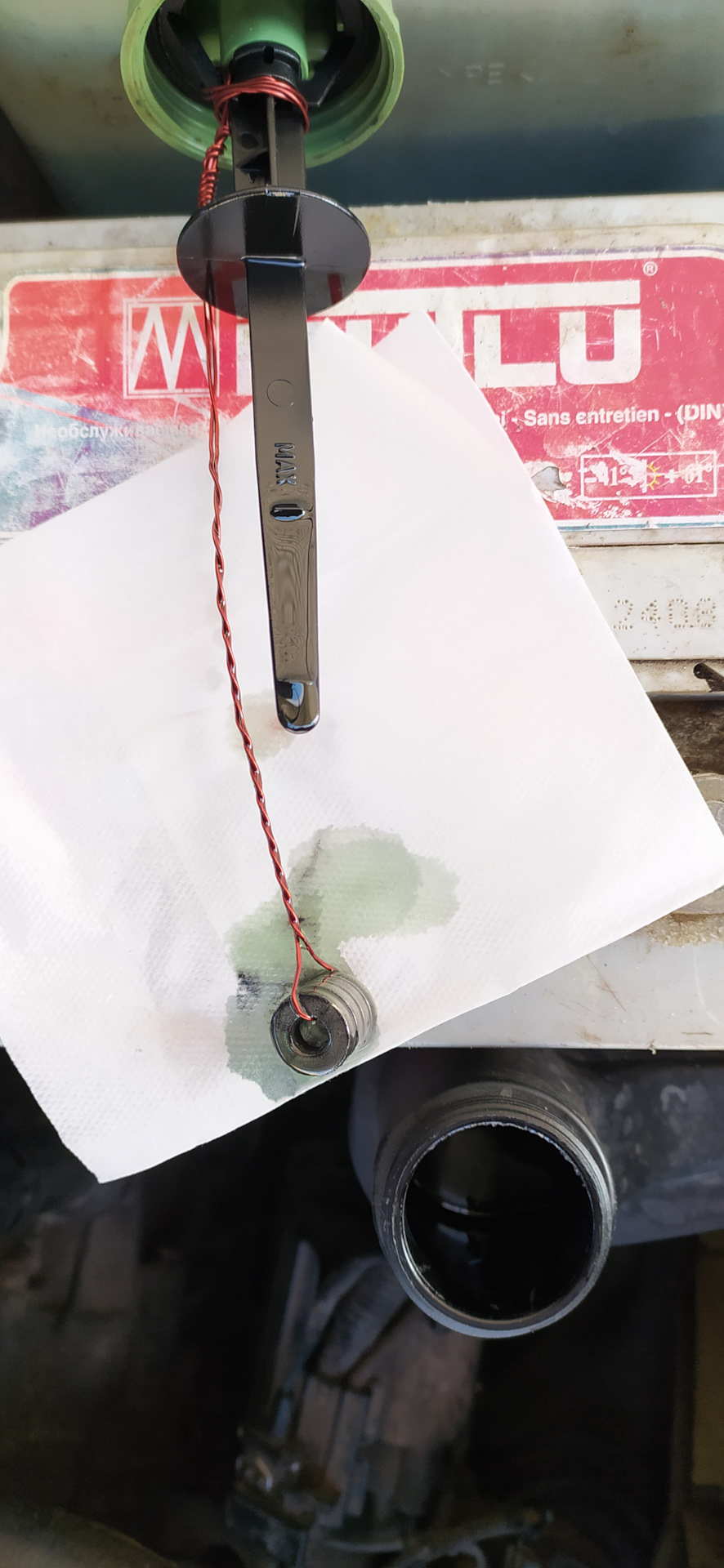

Магниты поставил все которые были в упаковке. Читая на форумах про эту идею люди как всегда разделились на два лагеря — за и против данного способа. Но меня все устраивает. Раз в месяц отвернул крышку протер магниты и проверил состояние масла на салфетке и со спокойной душой ездишь дальше.
Всем удачи на дорогах!
Как проверить масло в гидроусилители руля
Сегодня мы поговорим про то, как самостоятельно заменить жидкость ГУР, устройство и принцип работы гидроусилителя руля, какие жидкости целесообразно использовать и причины их утечки из системы.
Многие доработки автомобилей направлены на повышение комфортабельности и облегчения водителю условий при поездах.
Одной из таких доработок является установка на авто систем, облегчающих управление автомобилем – усилителей руля.
На данный момент применяются два вида усилителей – гидравлический (ГУР) и электрический (ЭУР).
Электрические появились сравнительно недавно, и поэтому широкого применения еще не получили. А вот гидравлические усилители устанавливаются на авто давно.
Поначалу их использовали только на грузовиках, но со временем они «перекочевали» и на легковые авто.
Для чего нужен ГУР?
ГУР – система, входящая в состав рулевого управления, и направлена на снижение усилия, прилагаемого водителем на руль, при смене направления движения.
При этом данная система обеспечивает передачу условий движения управляемых колес на руль, так называемое «чувство дороги», также эта система принимает на себя ударные нагрузки от колес и амортизирует их, не передавая на рулевое колесо.
Сейчас рулевое управление, оснащенное ГУР, выполняется комбинированным, то есть оно входит в общую конструкцию системы управления автомобилем.
Это обеспечивает возможность управления авто даже после выхода из строя ГУР, но в таком случае усилие на руле возрастет.
Плюсы и минусы ГУР
Бесспорным преимуществом ГУР и его главное свойство – облегчить работу рук при маневрах во время парковки. Но усилитель имеет еще одно полезное свойство – он смягчает усилие на руль от ударов о неровности дороги.
Недостаток ГУР это отсутствие либо малое реактивное усилие на рулевом колесе. Гидроусилитель черезчур сильно помогает водителю, исключая возвращающееся усилие, которое обеспечивает «чувство автомобиля». И конструкторам при разработке и регулировке ходовой части нужно достичь отменной информативности рулевого привода и в то же время не сделать руль слишком тугим. Учитывать нужно много факторов: продуктивность насоса, геометрию задней и передней подвески, углы монтирования колес, сводные характеристики резины и даже жесткость скручивания кузова!
Потому хорошие автомобили в этом плане попадаются крайне редко. Все же многие фирмы сознательно отказываются от информативности в пользу комфорта, зная симпатию своей клиентуры. Яркий тому пример – автомобили Toyota. Хотя в Европе все наоборот.
Плоды труда конструкторов вызывают восторг. Еще одно задание для них – сделать так, чтобы при небольшой скорости руль оставался легким, а на большой делался упругим и информативным. Есть разные выходы из положения. В схемы немецких гидроусилителей известной фирмы ZF (все модели Jaguar, Audi A6 & A8, BMW 5-й и 7-й серии) добавлен электрогидравлический модулятор давления. При увеличении скорости он сдерживает давление в рабочем контуре, из-за чего помощь гидроусилителя приравнивается к нулю.
Рекомендуем: В чем отличие минерального масла от синтетического?
Имеется еще один способ решения проблемы – приводить насос гидроусилителя от электромотора вместо коленчатого вала. Меняя частоту вращения электропривода при помощи электроники, есть возможность варьировать эффективность насоса как заблагорассудится.
Конструкция
ГУР состоит из нескольких частей. Поскольку усилие, создаваемое им на управление, осуществляется за счет жидкости, находящейся под давлением, конструкция данной системы подразумевает наличие насоса.
Этот насос, лопаточного типа, в движение приводится от коленчатого вала посредством ременной передачи.
Рабочая жидкость подается из бачка, который имеет два канала: один ведет на насос, а второй используется как «обратка».
Поскольку частота вращения коленчатого вала может меняться, а в ГУР жидкость должна находиться под определенным давлением, в конструкцию включен нагнетательный клапан, который и поддерживает давление в системе постоянным.
В рулевой механизм авто включен распределитель и силовой цилиндр. Основным элементом ГУР является распределитель. Именно он перенаправляет жидкость под давлением в камеры силового цилиндра при повороте колес.
Перенаправление в ту или иную камеру выполняет золотник, установленный в корпусе распределителя.
Схема такова: вал рулевой колонки входит в распределитель. На входе в вал установлен пружинный торсион, проходящий внутри золотника.
При вращении руля происходит скручивание данного торсиона, за счет этого смещается золотник в ту или иную сторону.
При смещении золотник открывает требуемый канал, и жидкость поступает далее в силовой цилиндр. На конце торсиона установлена шестерня, которая взаимодействует с зубчатым сектором рейки.
Силовой цилиндр устанавливается в корпусе рейки, а шток данного цилиндра с размещенным на нем поршнем, является ее продолжением.
Все составные части ГУР соединены между собой трубопроводами высокого давления. Часть из них – металлические, но на некоторых участках используются резиновые армированные трубопроводы.
Схема гидроусилителя руля и элементов
Гидроусилитель представляет собой важный узел рулевого управления автомобиля. Он состоит из насоса, распределителя, гидроцилиндра, соединительных шлангов, рабочей жидкости, бочка.
Рассмотрим каждый из составляющих более детально.
- Насос. Данное устройство обеспечивает всю систему требуемым давлением для создания циркуляции масла. Чаще всего для современных автомобилей используют пластичные насосы. Все по тому, что у них высокий коэффициент полезного действия, и при этом имеют повышенный срок эксплуатации. Насос, как правило, располагается на силовом агрегате. Работа привода осуществляется за счет ременной передачи, которая взаимодействует с коленчатым валом.
- Распределитель. Данный элемент предназначен для направления и распределения рабочей жидкости (масла) в определенные полости цилиндра, а также подает его обратно в бочок. Существует два вида распределителей: роторный и осевой. Это зависит от того, каким образом происходит движение золотника. В случае, когда он имеет поступательные движения, то распределитель называется осевым. Роторным он называется, когда золотник вращается. Распределитель может располагаться как на валу с рулевым механизмом, так и элементах рулевого привода . Данный элемент является высокочувствительным к загрязнению масла.
- Гидроцилиндр. Данный элемент системы гидроусилителя приводит в действие поршня и шток под воздействием на них масла, которое подается под давлением. Поворот колес происходит посредством рычагов. Он может встраиваться на рулевом механизме, а также его можно увидеть между приводом и кузовом автомобиля.
- Соединительные шланги. Такие элементы просто необходимы в системе гидроусилителя руля. Их основная работа – обеспечение беспрепятственного хода рабочей жидкости по всему механизму. Все соединительные элементы можно разделить на два типа: низкого и высокого давления. Шланги низкого давления предназначены для возврата масла из бачка в насос и, после отработки, обратно в бачок. Второй вид шланга обеспечивает подачу жидкости между цилиндром, насосом и распределителем.
- Рабочая жидкость. Это специальное масло, которое обеспечивает подачу усилия к гидроцилиндру от насоса. Также оно обеспечивает смазку всех элементов системы.
- Бачок. Емкость для хранения и циркуляции рабочей жидкости. Бачок имеет специальный фильтр, с помощью которого обеспечивается очистка подаваемой жидкости в систему. Также он имеет щуп со специальными отметками, который предназначен для проверки уровня масла.
Рекомендуем: Основные типы подвесок легковых автомобилей
Принцип работы
Разберем как работает ГУР на примере поворота авто вправо. При равномерном движении насос подает под давлением рабочую жидкость в распределитель.
Поскольку руль не вращается, торсион не воздействует на золотник, в это время открыты только перепускные каналы, и жидкость, проходя через эти каналы по «обратке» возвращается в бачок.
При повороте вправо, шестерня рулевого механизма воздействует на рейку, и та начинает перемещаться в правую сторону.
В это время торсион действует на золотник и тот смещается, перекрывая перепускные каналы, и соединяет канал правой полости силового цилиндра для жидкости, с каналом, идущим от насоса.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Черный дым из выхлопной трубы, что делать?
Она под давлением попадает в цилиндры и начинает давить на поршень штока создавая дополнительное усилие для перемещения рейки.
В это же время, сместившись золотник соединяет между собой канал левой полости цилиндра с каналом «обратки», чтобы жидкость, находящаяся в данной полости, не создавала противонаправленное усилие.
При прекращении вращения руля во время поворота, золотник сразу же становится на место, перекрывая подачу жидкости в цилиндр.
При выравнивании колес, когда руль вращается влево, процесс производится с точностью до наоборот.
Следует отметить, чем сильнее водитель будет воздействовать на руль, тем сильнее скручивание торсиона и смещение золотника, а значит, каналы откроются больше и подача жидкости в требуемую полость будет интенсивнее.
Устройство гидроусилителя руля
Гидроусилитель руля это замкнутая, взаимосвязанная гидравлическая система компонентов, состоящая из:
- Насоса.
- Распределительного устройства.
- Гидроцилиндра.
- Бачка.
- Шлангов высокого и низкого давления.
Насос
Главная деталь конструкции гидроусилителя руля это насос. При помощи его в гидроусилителе руля создается давления и происходит циркуляция масла в системе. Он закреплен возле двигателя, и приводиться в работу от коленвала, при помощи ременной или шестеренчатой передачи (привода). Самый распространенный вид насоса – лопастной, обычно пластинчатый, он обеспечивает высокую износоустойчивость и большой КПД. Однако имеет слабое звено, а именно подшипник, из-за чего приходиться ремонтировать его. Давление в насосах такого типа около 150 бар, что является очень высоким.
Рекомендуем: Атмосферный двигатель или турбированный: основные характеристики и отличия
Распределитель
Распределитель в гидроусилителе руля, это своего рода регулировщик, который направляет масло из бачка в гидроцилиндр и обратно. Он может устанавливаться, как на валу рулевого механизма, так и на некоторых частях рулевого механизма. Существует два вида распределителя:
- осевой – если золотник совершает поступательные движения;
- роторный – если совершает вращательные движения.
Гидроцилиндр
Или как еще называют силовой цилиндр, выполняет функцию поворота колес. Жидкость в гидроусилителе рулевого управления давит на поршень под давлением и заставляет выдвигаться шток, что приводит к повороту колес. Для того чтобы задвинуть шток назад, жидкость с обратной стороны давит на поршень и колеса возвращаются в исходное положение. Гидроцилиндр может быть расположен, как на рулевом механизме, так и между рулевым приводом и корпусом автомобиля.
Бачок
Резервуар для рабочей жидкости, которая обеспечивает работу и смазку всех связующих гидроусилителя руля. В нем находиться специальный фильтр, для избегания попадания грязи, так как распределитель очень чувствительный к этому. Для проверки уровня масла имеется специальный щуп и отметки на нем. Бачок находиться под капотом, обычно, на видном месте рядом с бачком антифриза и имеет цилиндрическую форму.
Шланги высокого и низкого давления
Конечно, всю циркуляцию жидкости по системе гидроусилителя руля обеспечивают шланги, которые подразделяются на:
- шланг высокого давления;
- шланг низкого давления.
Шланги гидроусилителя руля высокого давления циркулируют масло между насосом, распределителем роторным или осевым и гидроцилиндром. А низкого давления возвращают это масло из распределителя в бачок, а так же из бачка в насос. Важно следить за состоянием шлангов, чтобы избежать утечек жидкости и поломки всего механизма.
Какие типы жидкостей ГУР бывают
Исходя из вышесказанного можно понять, что все элементы системы лишь обеспечивают давление жидкости, дают нужное направление деталям и переводят давление в усилие. Основным же рабочим элементом в системе ГУР выступает жидкость.
Жидкость для гидроусилителя руля, кем бы она ни была произведена, в своей основе имеет нефтяные составляющие. По сути это то же масло, только с определенными свойствами.
Если у моторных масел основная задача – смазывание трущихся деталей, то у масла для ГУР – передача усилия.
А поскольку оно должно быстро передаваться по каналам, жидкость для гидроусилителя руля должна быть не очень вязкой, но при этом данное масло должно еще и смазывать элементы системы, но в несколько меньшей степени, чем моторное масло.
Жидкости для ГУР выпускаются двух типов:
- Минеральные;
- Синтетические.
Минеральное используется в большинстве ГУР, синтетическое встречаются реже.
Особенностью данных жидкостей не является взаимозаменяемость, как это бывает с моторными маслами. При этом переход с минеральной жидкости на синтетическую приведет к поломке ГУР.
А все потому, что в составе синтетических жидкостей имеются присадки, которые негативно сказываются на ресурсе резинотехнических элементов на основе каучука, а в ГУР таких элементов — достаточно.
Жидкость для гидроусилителя руля Ford синтетическая «DP-PS», 1л.
Обычно в тех. документации на авто указывается, что применяется синтетическая жидкость для гидроусилителя руля, и использовать нужно только ее.
Если информации по жидкости в документации нет, то в авто по умолчанию используется минеральная.
Цветовые особенности жидкостей
Также жидкости для ГУР подразделяются между собой по цвету. Интересно, что изначально все они были красного цвета –Dexron.
По своему классу жидкости для гидроусилителя руля относятся к маслам для автоматических коробок передач (ASF), но у жидкостей для ГУР другое обозначение PSF
При этом PSF – это та же ASF, но только присадки у последней несколько иные, и рассчитаны на работу с фрикционами коробки, которых у ГУР нет.
Но эти присадки никоим образом на работу ГУР не влияют, поэтому часто японские авто с завода идут с залитой ASF в бачок ГУР.
Европейские же компании, чтобы владельцы их авто покупали только их же продукцию, сделали свои жидкости, но с другой окраской.
Так на Mercedes часто используется жидкость для ГУР желтого цвета, а концерн VAG применяет на своих авто зеленую жидкость.
Жидкость ГУРА Febi VAG/BMW синтетика 1л.
Некоторые из жидкостей с разными цветами даже при смешивании их на работу ГУР не влияют, но некоторые, к примеру, желтые с зелеными – смешивать нельзя, поскольку они образуют пену, хотя желтые жидкости могут без проблем взаимодействовать с красными.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: ЗИЛ-157, каталог запасных частей
И все же лучше такие эксперименты не ставить, и в случае, когда принято решение заменить жидкость ГУР – использовать только соответствующую по цвету, причем производитель ее не особо важен. И важно не путать масла по составу.
Синтетические масла заливаются только в ГУР, которые уже изначально работали с ней, а минеральные – только в гидроусилитель руля, работающий на таком виде жидкости.
Утечка жидкости, где искать и как устранять
Перейдем непосредственно к технической части. Итак, на руле при движении значительно возросло усилие. Самой часто причиной данного явления – уход жидкости из системы.
Причин данного явления не так уж и много: повреждение или протечка бачка системы, возможно также послабление крепления трубопроводов на входах в составляющие системы, пробой самих трубопроводов.
Эти неисправности обнаружить легко, достаточно внимательно осмотреть все трубопроводы и элементы крепления на наличие подтеков.
При обнаружении течи устранить ее можно путем подтягивания или заменой поврежденного трубопровода.
Но не только там может образоваться течь. Значительно хуже, если течь происходит из-за изношенных резинотехнических изделий, входящих в конструкцию насоса или распределителя.
Устранить данные течи сложнее из-за надобности снятия узлов гидроусилителя руля с авто и проведения ремонтных работ с заменой поврежденных элементов.
Но даже если в ГУР все в порядке, все же жидкость требует периодической замены.
При неинтенсивном использовании авто менять ее рекомендуется раз в два года.
При активной эксплуатации заменять жидкость ГУР нужно каждые 30 тыс. км. Сигналом к замене также может служить потемнение жидкости.
Устройство гидроусилителя руля
Основные компоненты гидроусилителя руля
Гидроусилитель руля устанавливается на рулевой механизм любого типа. Для легковых автомобилей наибольшее распространение получил реечный механизм. В этом случае схема ГУР следующая:
- бачок для рабочей жидкости;
- масляный насос;
- золотниковый распределитель;
- гидроцилиндр;
- соединительные шланги.
Бачок ГУР
В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.
Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.
В некоторых автомобилях уровень жидкости можно проверить только после кратковременной работы двигателя либо при вращении рулевого колеса несколько раз в разные стороны во время работы машины на холостом ходу.
На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью о и «Min».
Замена жидкости ГУР
Заменить жидкость ГУР не так уж и сложно. Эту операцию лучше проводить на смотровой яме. Установив авто на яму потребуется передние колеса вывесить при помощи домкрата и опор.
Затем нелишним будет осмотреть все соединительные элементы на наличие подтеков.
Сначала, чтобы не разлить жидкость при сливе, желательно ее откачать из бачка при помощи шприца с надетой на него шлангочкой. Откачивать ее нужно, пока бачок не будет пустым.
Далее, нужно отсоединить трубопроводы, идущие к бачку. Для этого потребуется послабление хомутов.
Сначала снимается трубопровод, идущий к насосу. Затем отсоединяется трубопровод «обратки». После можно открутить бачок, проверить его на наличие повреждений, а также промыть его.
После установки бачка на место, к нему можно присоединить и закрепить трубопровод подачи на насос, он дальше не потребуется. А вот трубопровод «обратки» нужен будет для слива. Его конец опускается в емкость для сбора, подойдет любая.
Затем нужно выгнать жидкость из системы. Делается это путем проворачивания руля из одной стороны в другую.
Некоторые при этом запускают силовую установку, тогда жидкость выходит быстрее. Но такой метод опасен, поскольку воздух, попадая в систему, может ее повредить.
Безопаснее будет проворачивать руль при остановленном моторе. Процесс выгона жидкости будет дольше, но возможность повреждения системы отсутствует.
Крутить рулем нужно будет до тех пор, пока жидкость не перестанет выходить в емкость.
«Обратка» присоединяется к бачку и в него заливается жидкость до указанного уровня, после чего нужно снова проворачивать руль, не заводя мотор.
По мере ухода жидкости ее необходимо доливать до уровня, таким образом проводится прокачка системы для удаления воздуха.
Доливать в бачок и проворачивать руль нужно до тех пор, пока уровень не остановится на одном значении.
Далее запускается силовая установка. При этом система начнет работать и уровень жидкости немного снизится.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Чистка карбюратора ВАЗ 2107
Ее нужно будет долить, после чего немного повращать рулем, при этом не задерживаясь в крайних положениях, для предотвращения появления в системе избыточного давления.
После этого еще раз проверить уровень, затем проверить герметичность соединений. После этого авто можно снимать с упоров и выгонять с ямы.
Другие особенности данной системы
Но проблемы могут возникнуть и не только с жидкостью. Иногда, производя поиск проблем, приведших к нарушению работы ГУР, не обращают внимания на приводной ремень. А ведь его послабление может тоже негативно сказаться на работоспособности системы управления.
Поэтому каждый раз открывая капот, следует проверять не только уровень жидкости, но и состояние и натяжение ремня.
Выполняя эти не особо сложные работы, можно быть уверенным, что ГУР будет работать исправно и не выйдет из строя в неподходящий момент.
