Как высверлить болт из ступицы

Как высверливать болт из ступицы. Моя история.

Как то раз мутант-шиномонтажник перекрутил болт убитым гайковёртом, в следствии чего болт в ступице заклинило.
При выкручивании болт лопнул, практически вровень с ступицей, почти не открутившись. Сразу же обозначились перспективы замены ступицы и ступичного подшипника. 3 тысячи рублей. Не круто. Решено пытаться высверлить. Не получится — тогда новая ступица.

1. Как всё делалось.
2. Как делать правильно.

Как всё было. Поехали в магазин, купили за 100р комплект экстракторов (это такие конические палки с зубастой левой резьбой), комплект сверл за 100р. В запасе была дрель 400 ватт, дрель 800 ватт, шуруповерт, дремель с комплектом абразивных и алмазных насадок, подставка под машину, керн, молоток.
1. Поддомкратили машину, пихнули подставку под заднюю подушку рычага передней подвески, колесо под перед. Начали сверлить слабой дрелью, тонким сверлом. Сердцевина болта до половины примерно прохватилась достаточно легко, дальше сверла стали греться, ломаться, но только не сверлить. Более мощная дрель также не помогла. Потому что китайские сверла — говно, стали тупиться и ломаться. Забавно, что обломки сверла сверлили лучше
2. В силу несостоятельности сверл, перешли к дремелю и насадкам. Насадки были абразивные и алмазные. Абразивные почти все раскрошились. Алмазные — супер. Но скорость работы ими невелика. 2 часа было потрачено на расточку изначального отверстия до диаметра 8 мм экстрактора.
3. Экстрактор, как и предполагалось, тоже оказался говном. Его резьбу сорвало сразу же по приложении нормального усилия к воротку.
4. Проматерившись, я снова взял дремель в руки и ещё 2 часа методично, по кругу, обтачивал болт. В итоге получено — сквозное отверстие диаметром 10-11 мм, с внутренней стороны 9-10 мм. Дальше при помощи треугольного надфиля сделал проточки поперек резьбы, часто контролируя результат (чтобы не задеть, собственно. резьбу).
5. В руках керн, молоток и шило. Путем ударов через керн по выступающим частям болта, они были загнуты внутрь. В одном месте вышеописанная проточка лопнула. Путем телодвижений, чьей то матери, и пассатиж, остатки резьбы болта были извлечены.
6. Метчик, которым проходили резьбу. тоже был китайский. Форма резьбы тоже какая то галимая (штатно — пирамида с острым углом, а у метчика — усеченная толстая пирамида). Возникло ощущение что это ступица нарезала резьбу на метчике, а не наоборот. Подливая масло, резьбу всё таки прошли до конца, для того чтобы удалить остатки болта и стружку.

Результат — на резьбе видно поврежденный виток, который заклинило. В одном месте он имеет явный разрыв. Болт закручивается туже, чем обычно. Но не клинит. На ступице сделали отметку, чтобы не перекручивать этот болт. Целый день секса в гараже, ступица спасена. Но, если буду менять ступичный — поменяю и ступицу.

Как надо было:
Запаситесь нормальными инструментами: сверла, надфили, метчик (12*1.25 вроде, сейчас не помню).
Очень поможет дремель и алмазные насадки к нему. Лучше всего найти подъемник или эстакаду, где есть электричество. Если таких нет, то гараж попросторнее и туристическую пенку. На ней вы проведете часов 5 Помните, что работа кропотливая и достаточно долгая, вам придется n времени стоять рядом с ступицей. Полусидячее положение около поддомкраченой машины — катастрофически неудобное. Нужно будет снять колесо, скобу тормозной системы, суппорт тормозов. Машину лучше поставить на первую передачу. За коробку беспокоиться не стоит, во время езды нагрузка на неё значительно выше.

Итак, порядок действий:
1. Как можно больше высверлить при помощи свёрел. Болт изготовлен из цементированной стали, скорее всего много высверлить не получится. Используйте качественные, острые сверла, высокие обороты дрели и не увлекайтесь давлением на сверло. Оно может перегреться. Не забывайте использовать масло.
При высверливании ни в коем случае нельзя касаться граней резьбы. Также, если хотя бы маленький край болта выступает с той или иной стороны отверстия — постарайтесь не уменьшать его вылет и оставить хотя бы 1 мм толщины.
2. Скорее всего высверлить много не получится, болт очень твердый. Берем дремель и начинаем методично, на максимальных оборотах стачивать болт изнутри. В любом случае, не давите на насадку, старайтесь работать всей ей площадью, на высоких оборотах, не допуская перегрева насадки и её заклинивания. Выточить удастся почти весь металл болта, но до резьбы всё же доходить не надо.
3. Далее берем треугольный или квадратный надфиль и в одном месте, медленно и методично начинаем вытачивать канавку, периодически осматривая результат работы. Как только появится виток резьбы — перестаем точить в этом месте и переносим усилие на непроточеные участки. Так делаем в трех местах, на равном удалении друг от друга.
4. Если есть куски болта, торчащие за пределами отверстия — берём керн и начинаем аккуратно но сильно бить по ним, перпендикулярно оси вращения болта, чтобы погнуть его остатки вовнутрь. Если таких нет — продолжаем точить канавки.
5. Запасаемся утконосами, шилом, гнутым шилом и прочими зацепками и стараемся отковырять остатки резьбы изнутри болта.
6. После удаления основной части резьбы болта, шилом вычищаем каждый виток, аккуратно, подсвечивая фонариком.
7. Смотрим, где именно была замята резьба. Лучше всего начать прогонять резьбу метчиком с дальней, от замятия, стороны. Но это не принципиально. Начинаем медленно и аккуратно, чистовым метчиком прогонять резьбу, часто возвращая его назад, не жалея масла и обильно промывая отверстие от стружки.
8. Смотрим, насколько мы облажались Если резьба целая, а болт в неё закручивается с адекватным усилием — ставим зубилом метку на ступице снаружи, напротив этого отверстия, и собираем всё в обратной последовательности. Болт лучше закрутить новый, смазав его антикором или графиткой.

Батл с болтами или извлечение обломанных болтов из ступицы…

Не было времени написать, хотя проблема была решена еще в пятницу. Как вы помните вся суть заключалась в том, что у меня в левой ступице обломились сразу аж три болта. Проблему нужно было решать очень срочно так как машина находилась в 30км от города и без нее просто не хотелось жить, а точнее просто невозможно было добираться на работу…поездив 2 дня на такси все никак не доходили руки, в силу того, что возвращался я уже затемно и соседей "слегка" смущали шумы, создаваемые моей ремонтной деятельностью) В общем я решил забить в пятницу на работу и посвятить себя полностью самому важному и нужному занятию — постановке на все четыре колеса моего зверюги. Так как я понимал, что я по-любому должен сделать машину в этот день, ибо вариантов у меня не было в силу того, что было целое громадье различных планов, я сразу купил новую ступицу, подшипник, ну и заодно пришлось взять смазку — штука в любом случае нужная.

Как я уже говорил — замена ступицы все-таки мера крайняя, для начала я решил снять тормозной диск и подцепить болты, авось получится обойтись малой кровью. Короче поехали…Первым делом снимаем колесо и выкручиваем его максимально на себя

После чего отжимаем плоской отверткой поршень тормозного цилиндра, загоняя его в цилиндр

Откручиваем гайку затвора суппорта ключом на 13, предварительно расконтрив ее аккуртано отогнув край той же плоской отверткой

Выкручиваем два болта крепления суппорта, находящиеся сзади самого суппота ключом на 17, предварительно крепко привязав суппорт к пружине, чтобы не повредить натяжением тормозной шланг, для этих целей я использовал стальную проволоку

Ну вот я снял суппорт и началось самое интересное — снятие тормозного диска…я думал, что это будет весело и просто, постучал немного по кругу и все отличненько отошло…как я ошибался…забегаю вперед скажу, что я готов был повеситься во время всей этой процедуры, диск прикипел наглухо. Сначала я спокойно постучал молоточком по плоскости, прилегающей к ступице и через деревянный брусочек начал планомерно обстукивать диск с обратной стороны, чисто теоретически он должен был отойти, по-крайней мере был уже такой опыт ранее…но тут меня ждал сюрприз, диск не поддавался ни в какую…бить сильнее не стал, так как боялся расколоть диск — штука очень хрупкая, аналогично заднему барабану. И вот тут начались кулибинские страсти — сначала я залил все ВДшкой, но маневр не удался, затем в бой пошел кипяток, которым я обильно улил весь тормозной диск…опять все мимо. Чем дальше, тем интереснее — я собрал обратно суппорт, сел за руль и поехал…поехал также с поднятым на домкрате левым колесом, суть заключалась в том, что нужно разогреть тормозной диск, потом разогнать машину и резко дать по тормозам и диск должно сорвать, но это в теории…срывает, но не у всех и я оказался в числе этих не у всех. Сначала разогрел диск, одновременно держа газ и тормоз, после чего разогнал до 100км/ч и резко дал тормоза, всю процедуру повторил несколько раз, но увы…погуглил — оказывается бывает и такое, в данном случае единственный выход разбивать тормозной диск и ставить новый. Нового диска у меня в запасе не было, да и выбора тоже особо не было, было решено убивать старый. За неимением кувалды сие мероприятие проводилось обухом огромного топора. И вот после нескольких хороших ударов по прилегающей к ступице плоскости, от которых в раскачку уходила вся машина, мне вдруг показалось, что начались какие-то шевеления и т.к. терять было уже нечего я хорошенько дал с обратной стороны диска и о, чудо, диск по десятым долям мм начал отходить, и вот равномерно нанося сокрушительные удары с обратной стороны буквально через 2 минуты я стоял с счастливой рожей и держал в руках этот несчастный диск.

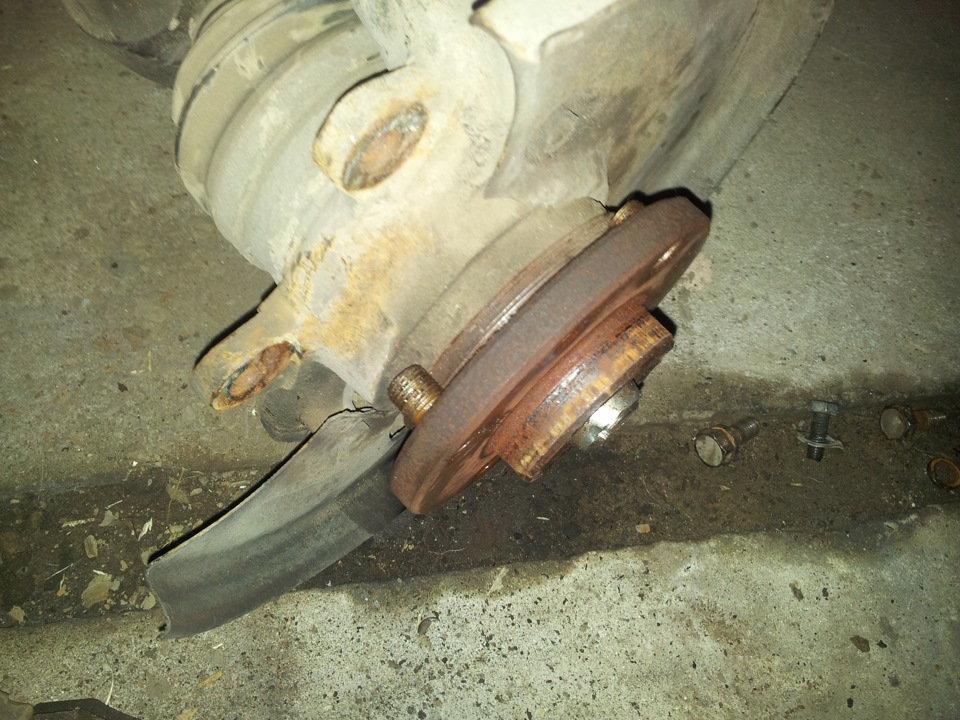

Открылась следующая картина, которая не могла не радовать

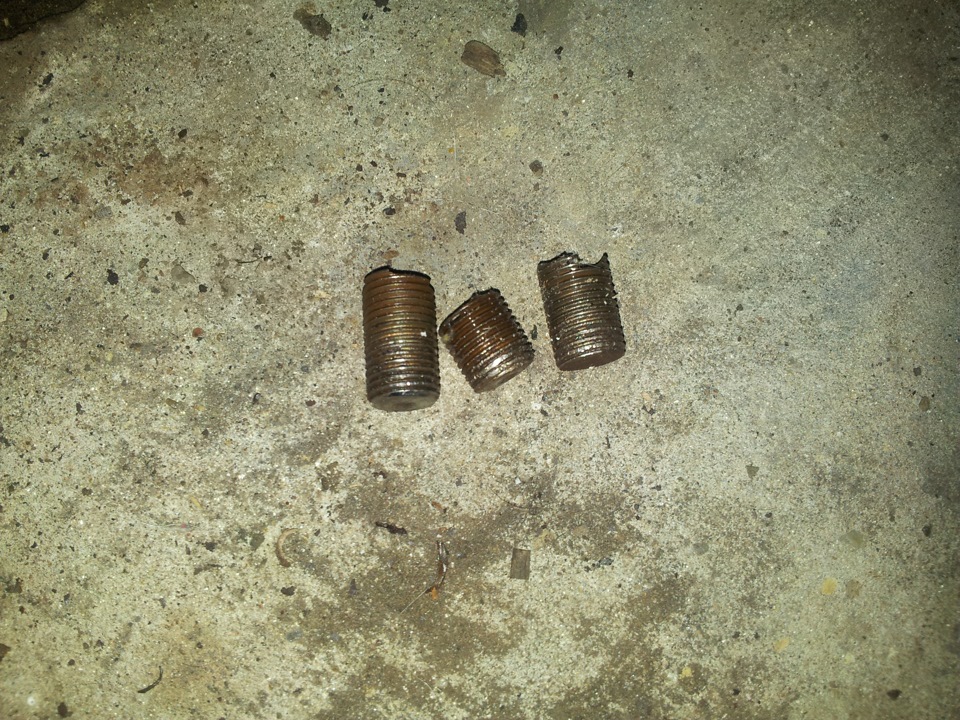

Обломки торчали довольно хорошо и можно было легко зацепиться, опять же немного WD, пассатижи и пошло

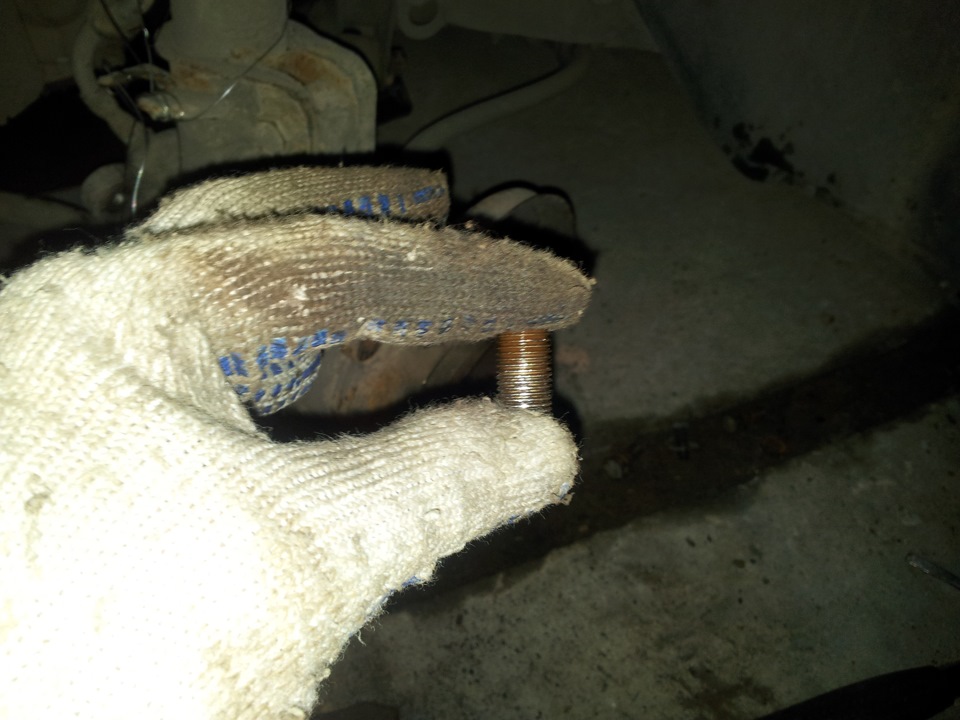

Трудности возникли только с одним болтом, он торчал всего на 1-2мм, было просто неудобно его подцеплять, но все прошло успешно

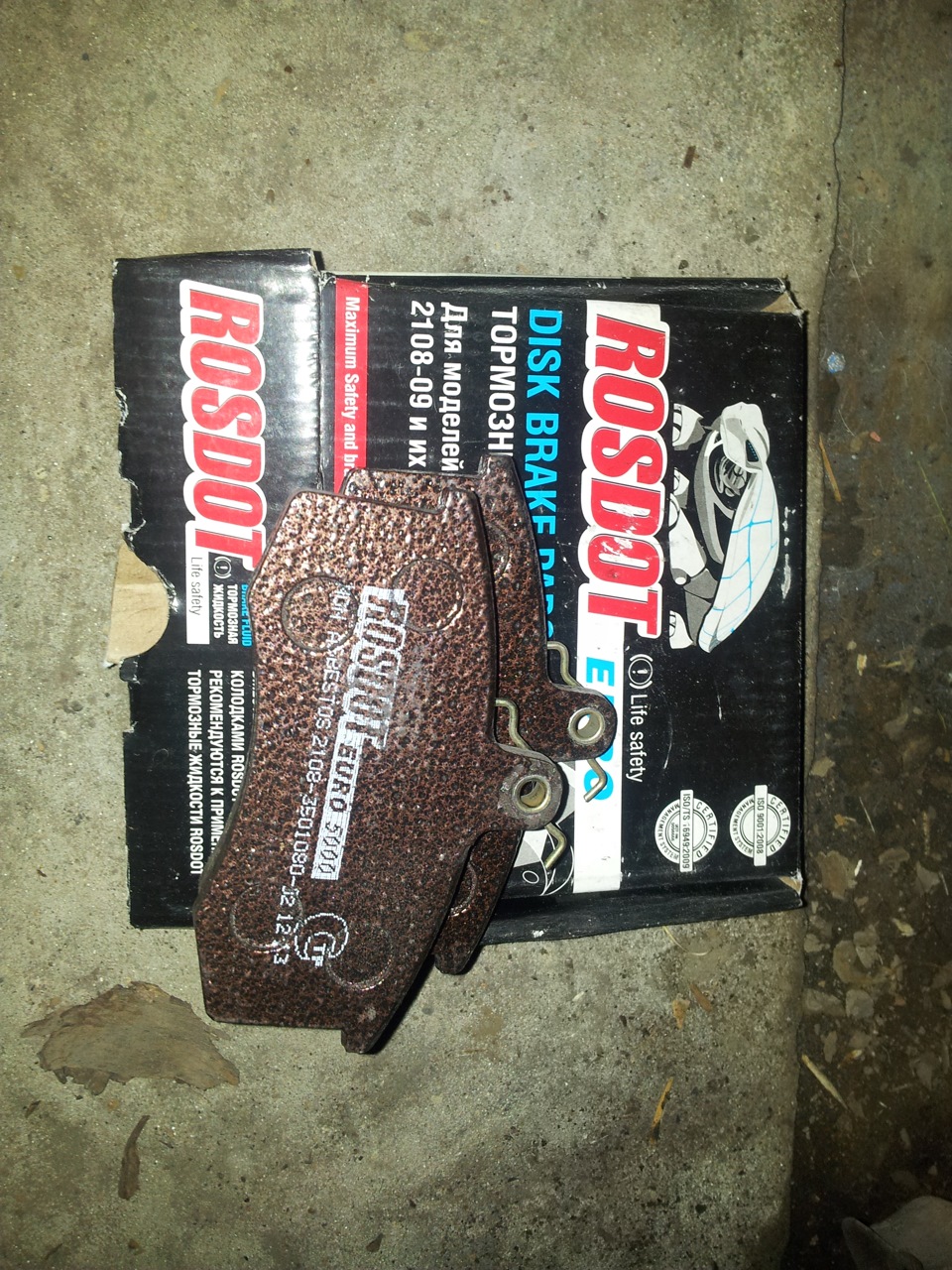

Собиралось все в обратном порядке, попутно были заменены колодки, раз уж пошла такая пляска

Вот так вот завершилась эта спасительная операция, пускай у меня теперь осталась нахрен ненужная ступица, уж лучше так, а подшипник рано или поздно все равно пригодится.

Единственный способ без проблем выкрутить сломавшийся внутри детали болт

Ремонт любого подержанного автомобиля регулярно осложняется из-за ржавчины и грязи, которые превращают любое сочленение в камень. Где-то проще срезать и поставить новые, но иногда «болгаркой» вопрос не решить: например, колесные шпильки регулярно, как и их «родственники» в двигателе, ломаются на моменте извлечения. Чуть подклинило, добавил молодецкой силушки — и привет! Если «огрызок» торчит на «свежем воздухе», есть шанс зацепиться инструментом или, на худой конец, подварить шайбу и выкрутить поврежденный крепеж. Но что делать, если остаток находится в глубине?

Раньше был один-единственный метод: рассверлить «дупло», выгрести остатки, а потом нарезать новую резьбу. Работа грязная, долгая и сложная, да к тому же регулярно приводящая к покупке новой детали. Увы, не у всех хватит мастерства, чтобы нивелировать такую проблему незаметно для технического состояния автомобиля. Да и стоит подобная услуга немало, ибо требует навыков и серьезного инструментального арсенала. Деталь, в которой застрял тот самый многострадальный «огрызок», к слову, придется снять. Так что в случае ремонта двигателя потребуются новые прокладки, герметики и куча других мелочей, которые тоже стоят денег. Однако сейчас есть куда более простой и легкий метод вытащить остатки сломанного болта, не повредив детали и даже резьбу.

Потребуется лишь так называемый экстрактор для болтов. Набор инструмента разного диаметра стоит от 160 рублей и представлен практически в каждом магазине для строительства и ремонта. Как это работает?

Тонким сверлом, чтобы не повредить резьбу, засверливаем отверстие в застрявших остатках шпильки. Затем берем нужный по размеру экстрактор и начинаем вкручивать, внимание, против часовой стрелки. Как только новомодная «приспособа» угнездилась в остатках, добавим немного проникающей смазки и продолжаем вращение. Несколько оборотов — и остатки шпильки поддадутся и начнут выкручиваться.

Таким нехитрым и дешевым методом не только извлекаем обломок болта, но и здорово экономим, ведь рассверливая дыру, можно здорово повредить деталь, наломать и затупить целый ворох инструмента, а вот гарантировать результат, в отличии от работы с экстрактором, нет. Благодаря развитию интернета и одной китайской барахолке, в России появилось множество интересного и нужного в хозяйстве и в гараже инструмента, который теперь не стоит, как чугунный мост. Потратив субботнее утро на чтение и обзоры новинок и лайфхаков, сберегаем не одну тысячу рублей и присматриваем множество интересных идей, воплотить которые в жизнь под силу своими руками.

Беда,заломал колёсный болт в ступице 🙁

Беда братцы,заломал болт.Гадыныш сломался заподлицо.Была идея высверлить и выкрутить экстрактором,проковырял дрелью дырку 7 мм(болт 12),фигос,не идёт,гад.Греть боюсь ибо ступица передняя и машина передне приводная(Пассат В3).Завтра машину отдавать,а у мну мысли в голове кончились.Выручайте!!!!
Да,сварка отпадает сразу.

#3 Гость_Asturn_*

• />
• Guests

на грузовике откручивал заломанные шпильки с помощью торцевой головки звездочки. забивал и трещеткой откручивал.конусные экстракторы тоже не помогли

#4 oleg040670

• />
• Members
• 32 сообщений

• Сызрань
• Opel Monterey

Была такая идея в голове,боюсь сломается и тогда вообще пипец будет

#5 boba.s

• />
• Members
• 354 сообщений

• Петербург
• Frontera A 4JG2 td

Была такая идея в голове,боюсь сломается и тогда вообще пипец будет

#6 Гость_Asturn_*

• />
• Guests

потихоньку постукивая по трещетке молоточком удачи.

#7 spinogrыz

• />
• Members
• 816 сообщений

• Череповец
• ОФБ Y22DTH 2002 М

#8 boba.s

• />
• Members
• 354 сообщений

• Петербург
• Frontera A 4JG2 td

попробую завтра,но мне кажется не будет результата,болт настолько закис,что даже сломался

#9 Гость_Asturn_*

• />
• Guests

тады рассверливай на скока можно потом с краешка зубилом

#10 Vasco

• />
• Commercial
• 1 661 сообщений

• Санкт-Путинбург
• RODEO'92 V6 3.1 LG6 мкпп 4WD

#11 diadya-fedor

• />
• Members
• 10 074 сообщений

• Москва, Юго-западная
• Isuzu Trooper 5dr 4ze1 МКП 1988, более 10 лет

рассверливай максимально, а далее бормашинкой но лучше с карбидными твердосплавными борами и на высоких оборотах (береги глаза)
еще камушками можно

но всё это будет работать примерно 2-3 минуты. далее или как гвоздик использовать или в помойку

#12 porter

• />
• Members
• 575 сообщений

• Москва
• ОФА

Наоборот не надо было сразу дрючить 7 мм. Делается просто отверстие 4 мм и китайский экстрактор туда забивается молотком конкретно. И все пойдет.
Продаются наборы там самый толстый экстрактор наверное под 12 на расширении, теперь только таким. Вкручивать его бесполезно, только забивать в нужного диаметра отверстие.

#13 Gal

• />
• Members
• 117 сообщений

• Москва
• ОФА-C20LET 5-дв, 97г.в., VW Passat-VR6, VW Golf-4

Беда братцы,заломал болт.Гадыныш сломался заподлицо.Была идея высверлить и выкрутить экстрактором,проковырял дрелью дырку 7 мм(болт 12),фигос,не идёт,гад.Греть боюсь ибо ступица передняя и машина передне приводная(Пассат В3).Завтра машину отдавать,а у мну мысли в голове кончились.Выручайте!!!!
Да,сварка отпадает сразу.

#14 pod_bot

• />
• Members
• 106 сообщений

• ISUZU RODEO 3.2 6VD1

Беда братцы,заломал болт.Гадыныш сломался заподлицо.Была идея высверлить и выкрутить экстрактором,проковырял дрелью дырку 7 мм(болт 12),фигос,не идёт,гад.Греть боюсь ибо ступица передняя и машина передне приводная(Пассат В3).Завтра машину отдавать,а у мну мысли в голове кончились.Выручайте!!!!
Да,сварка отпадает сразу.

#15 GrishaP

• />
• Members
• 35 сообщений

• Белогорск
• ISUZU MU

#16 Студент

• />
• Members
• 523 сообщений

• Андреаполь,Бологое Тверская обл(чаще первое)
• ОФА 2.8; кадет D

Странно, а ведь колёсные болты без резьбы, при обрыве выбиваются остатки, и ставиться новый. Они с насечкой.

#17 AZh

• />
• Members
• 5 267 сообщений

• Москва
• IT 89 2,6i (4ZE1)

Странно, а ведь колёсные болты без резьбы, при обрыве выбиваются остатки, и ставиться новый. Они с насечкой.

#18 x22dth

• />
• Members
• 1 342 сообщений

• Санкт-Петербург
• OFB была, Duster 1.5 dci,Юджин,бэлая Granta

#19 Гость_Asturn_*

• />
• Guests

Я бы снял диск со ступицы, отрезал бы болгаркой заднюю часть болта, просверлил бы максимум и выковыривал бы остатки. Вариант 2 на обратную сторону приварить большую гайку, расшатать болт, дальше отпилить и выкрутить. П.С у меня на А6 эти болты прикипали намертво за полгода всегда откручивал пол метровым воротком.
